瑞典轻武器

Ak5突击步枪

FNC简介 原型CAL
标准型FNC 短管型FNC
瑞典型Ak5

口径: 5.56×45mm NATO

1970年代中期,瑞典军队开始寻求小口径轻型步枪以取代当时装备Ak4步枪。经过对已有的大部分5.56mm步枪的可靠性、耐用性、精度、维护性和其他性能试验以后,最终只保留了两种步枪继续进行试验瑞典FFV军械公司研制的FFV890C步枪和比利时的FN FNC步枪。


AK4其实是由瑞典改进和生产的H&K G3

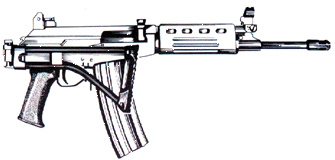

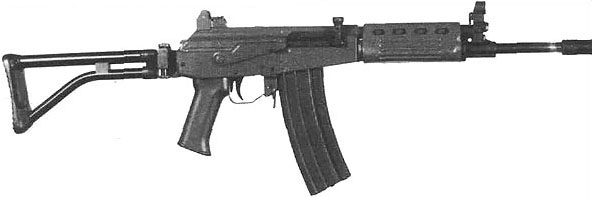

FFV 890C
是以IMI加利尔为原型,因此两者外形很相似

1979至1980年期间又对这两种步枪进行了部队试验和技术试验,结果淘汰了FFV890C式步枪,选中了FNC步枪,因为考虑到后者的性能可以提高。随后对FNC步枪做了一系列改进,以适应瑞典军队的特殊需要。改进后的步枪称为Ak5突击步枪。瑞典博福斯-埃斯基尔斯图纳公司Bofors AB Eskilstuna, SE)生产。

Ak5的工作原理与FNC步枪相同,结构也基本一样,但对以下零部件进行了改进:枪托和枪托锁定装置、枪机、拉弹钩、护木、导气箍、瞄准具、装填拉柄、弹匣、快慢机柄、扳机护圈和背带环。同时,还取消了发点射机构,表面进行了喷砂和磷化处理,并烤深绿色瓷漆。

后来FFV公司又对Ak5的上机匣进行了修改,在机匣顶部配有一段瞄准镜导轨,可以配上各种瞄准镜或FFV生产的一种带有低倍率光学瞄准镜和反射瞄准镜的提把,后来HK公司为G36设计的提把也是类似这种功能。

Ak5主要有4种型号:

Ak5 Ak5B Ak5D
全枪长(展开枪 1008 mm 1008 mm (暂缺)
全枪长枪托折叠 753 mm 753 mm (暂缺)
枪管长 450 mm 450 mm (暂缺)
膛线 6条,右旋,缠距178mm
全枪不含匣弹 3.9 kg (暂缺) (暂缺)
初速 930 m/s 930 m/s (暂缺)
射速 650 RPM 650 RPM (暂缺)
弹匣容量 30 rds

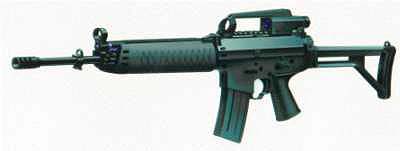

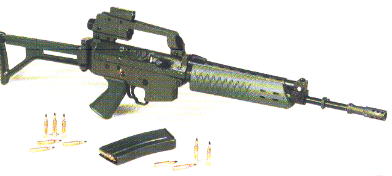

由FFV改进上机匣的

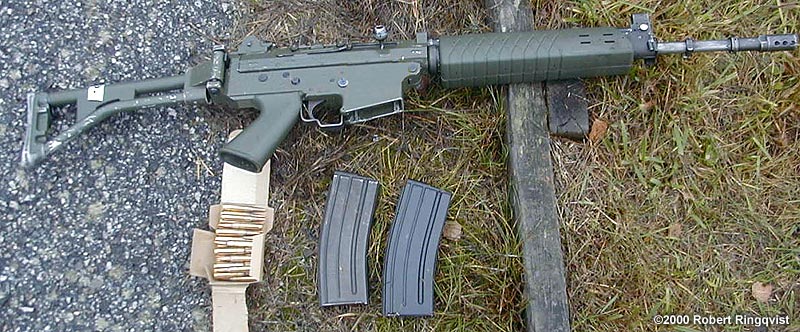

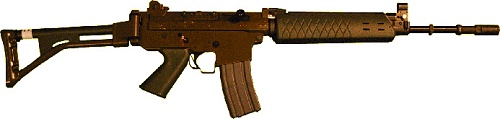

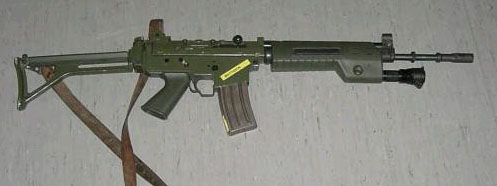

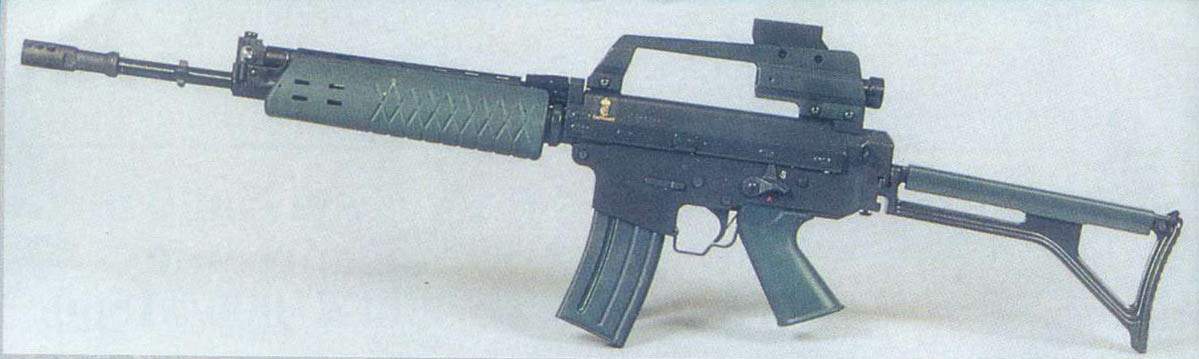

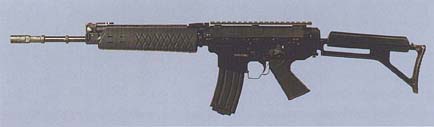

Ak5

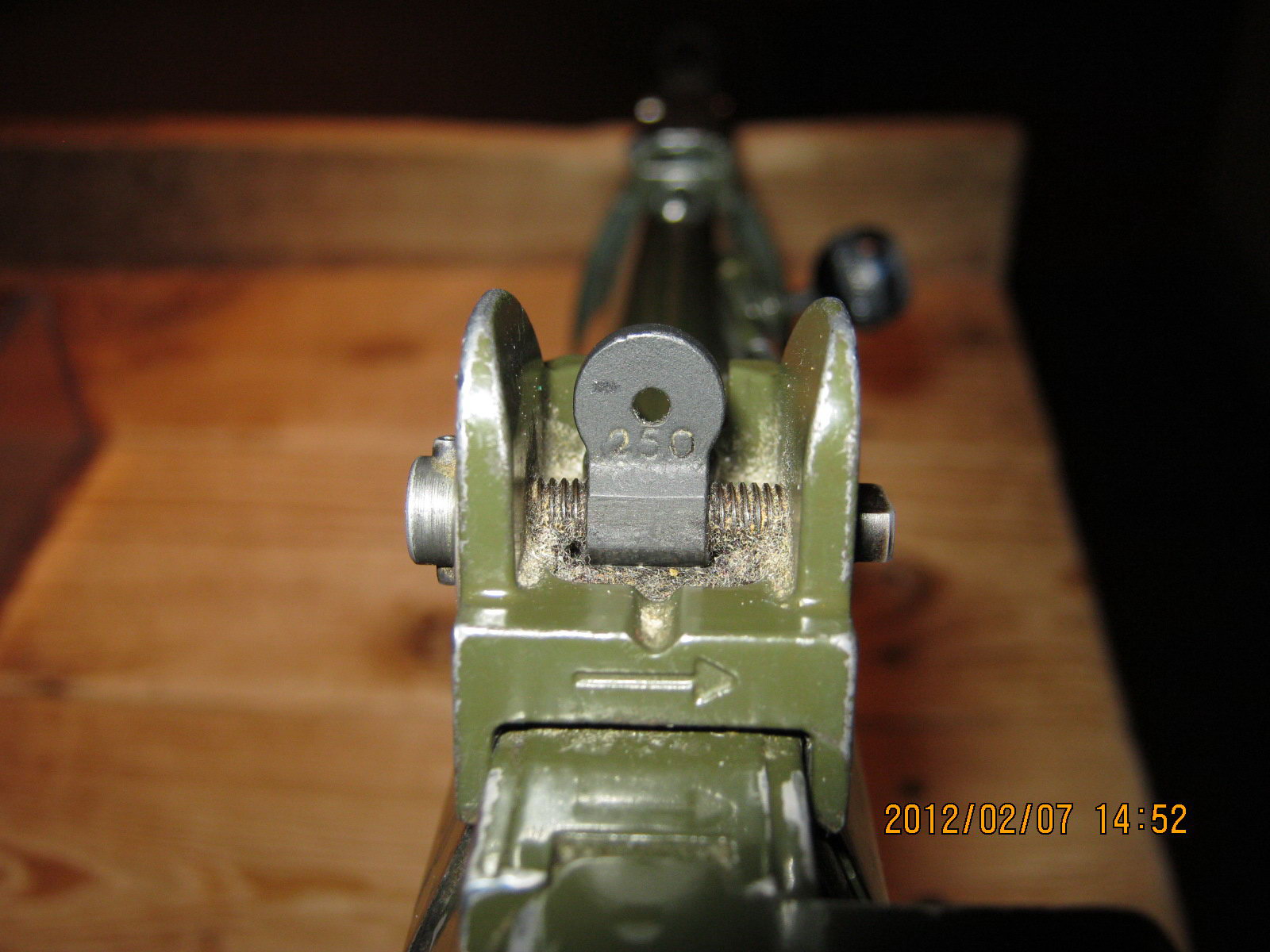

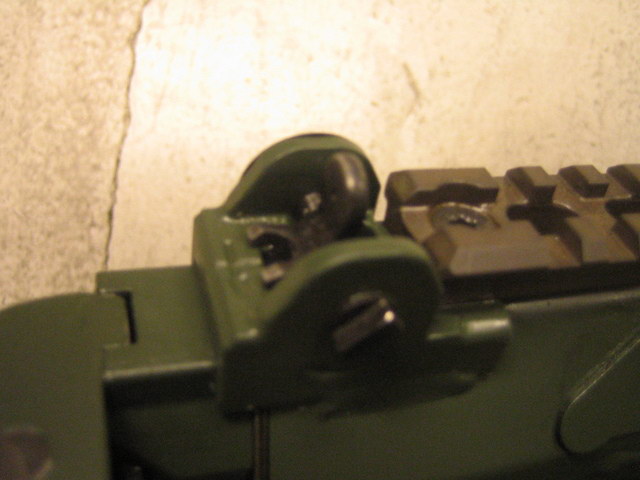

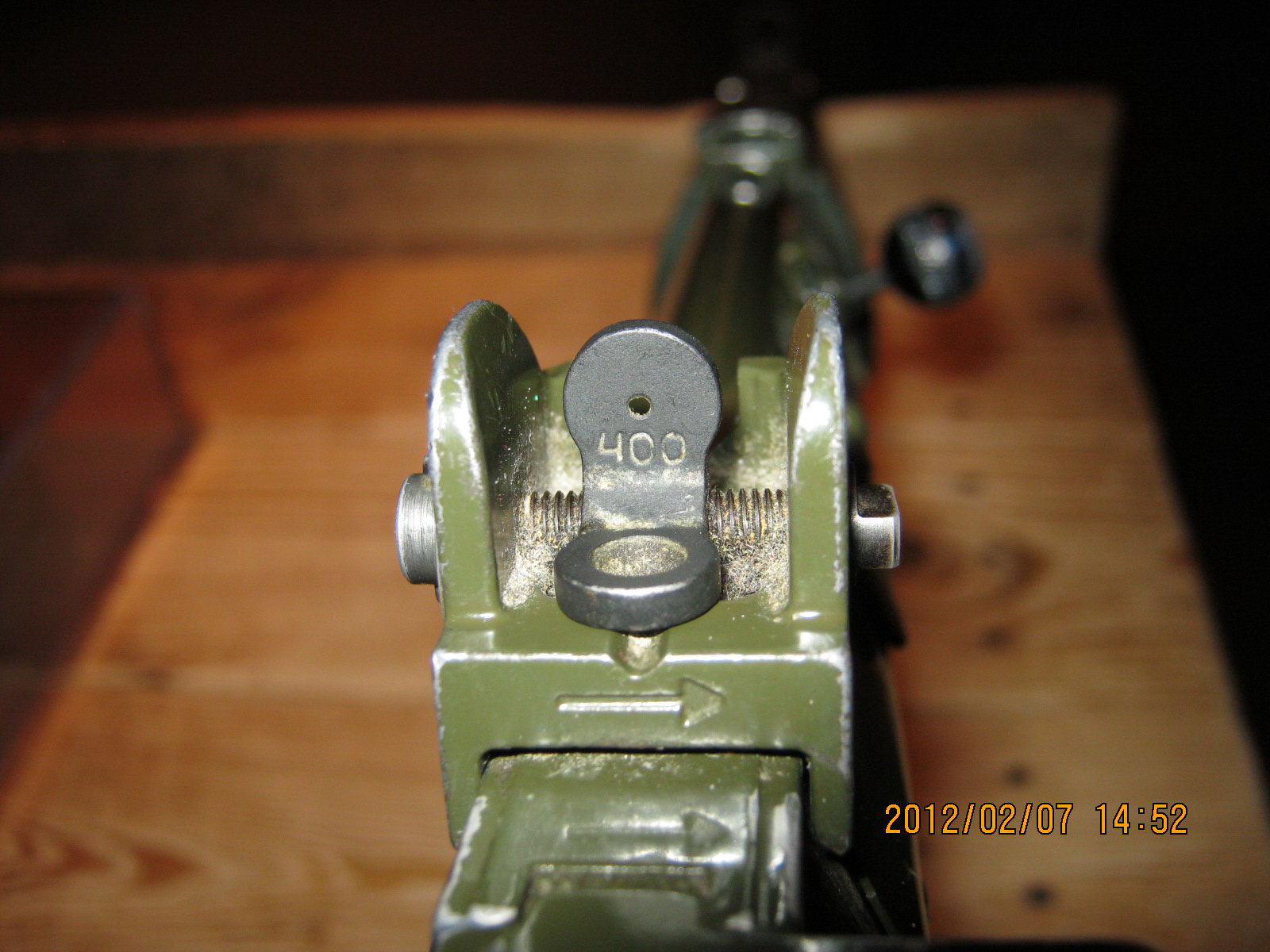

Ak5是基础型,瑞典军队的制式步枪,采用机械瞄准具,准星为柱形,带有护圈,表尺为翻转式觇孔照门表尺分划为250m和400m早期型配机械瞄准具,换上FFV的上机匣后装配上低倍率光学瞄准镜(与提把一体)。

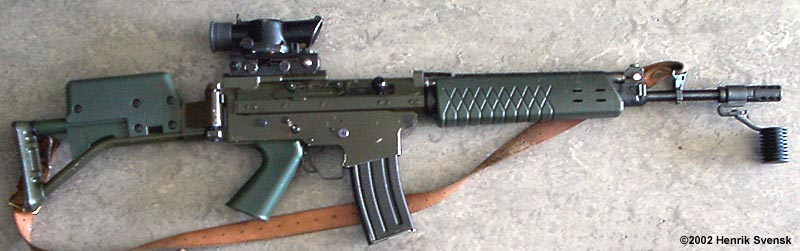

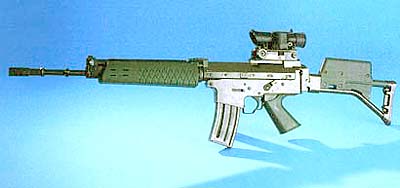

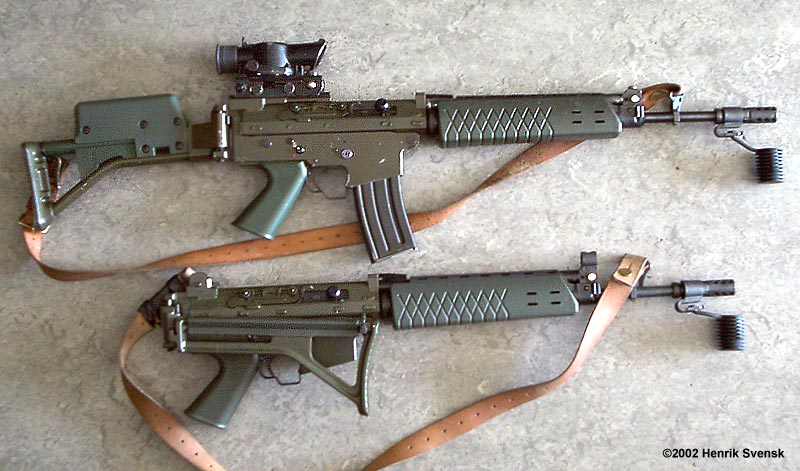

Ak5B配有是英国SA80所用的4倍SUSAT光学瞄准镜 ,取消了准星和照门。

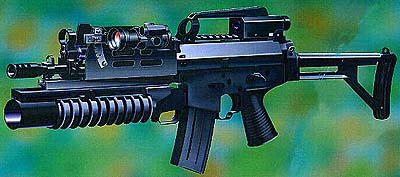

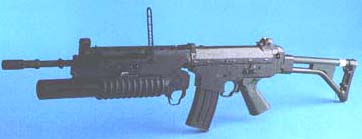

Ak5C是带M203 40mm榴弹发射器的Ak5,主要装备游骑兵和两栖部队。

Ak5D是短枪管的型号, 现已普遍装备瑞典的空降游骑兵。

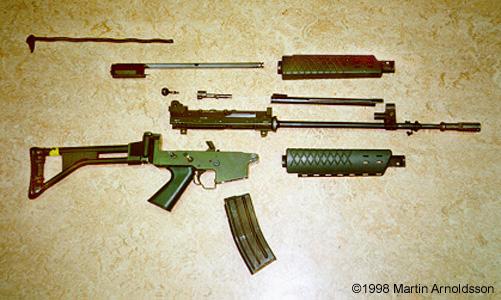

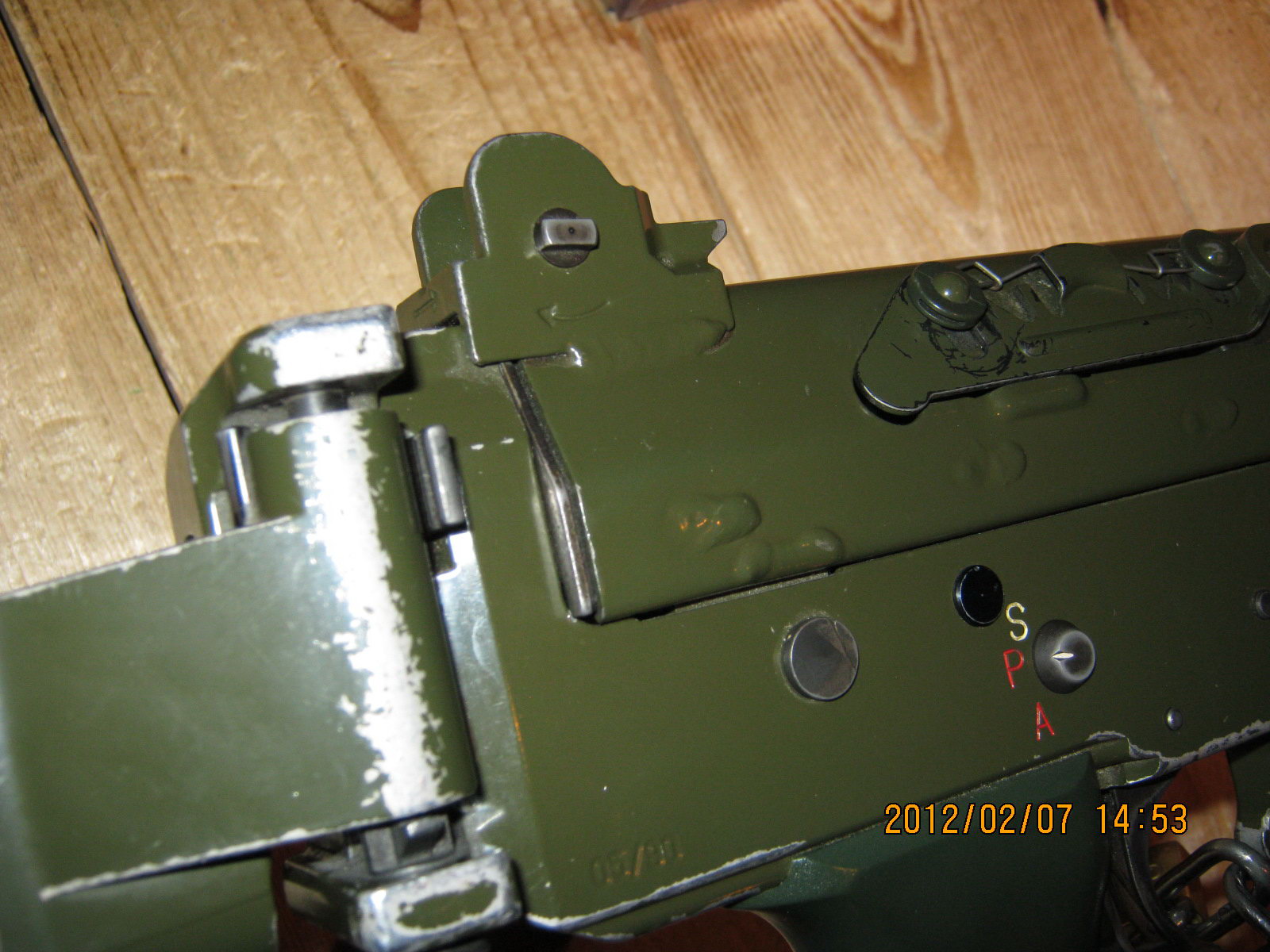

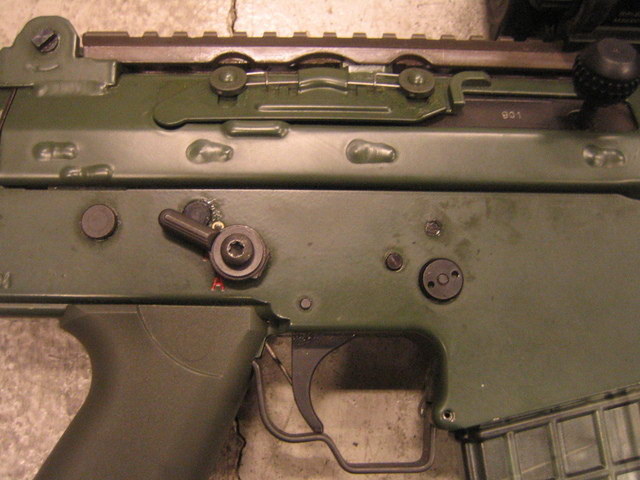

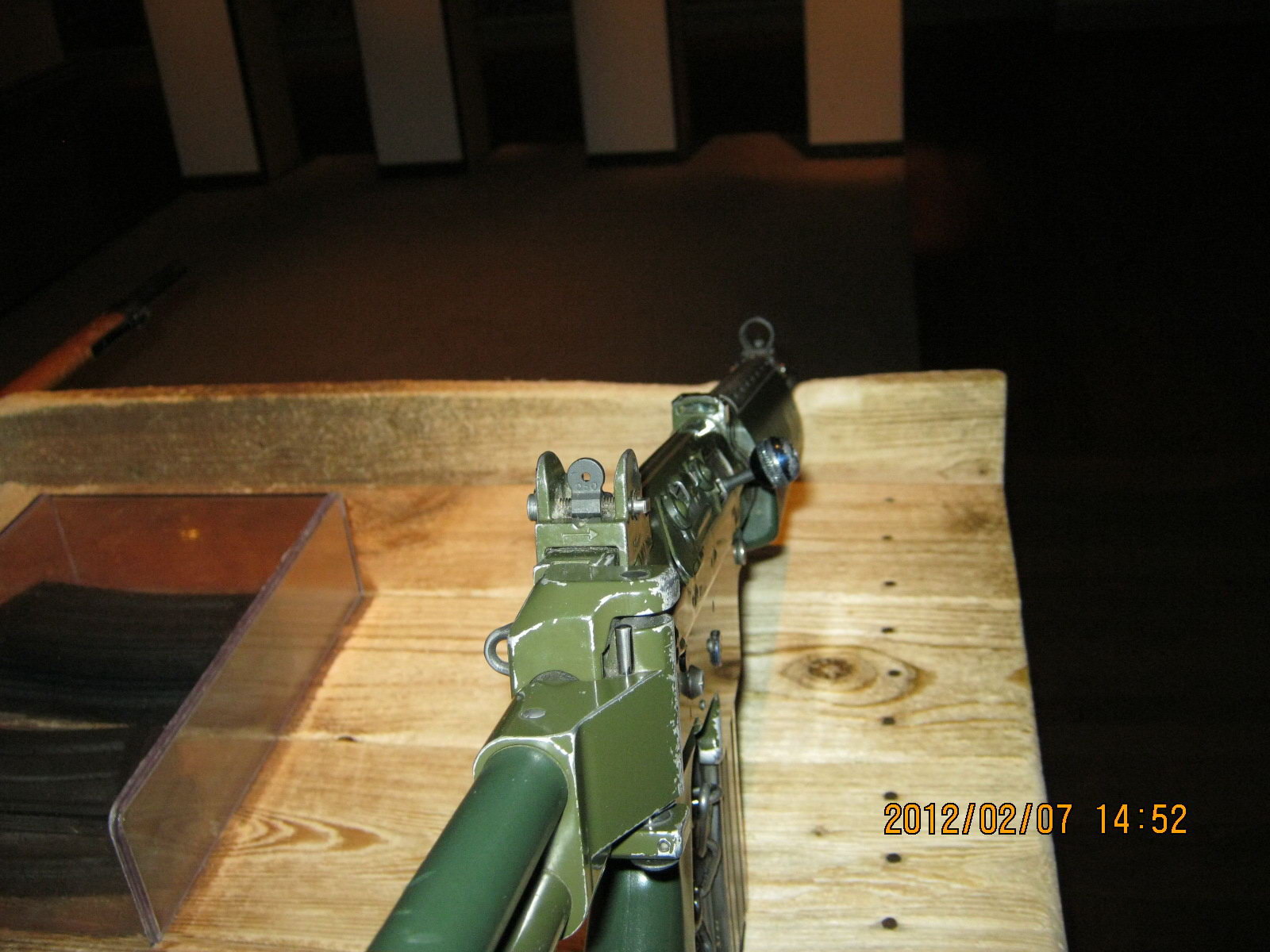

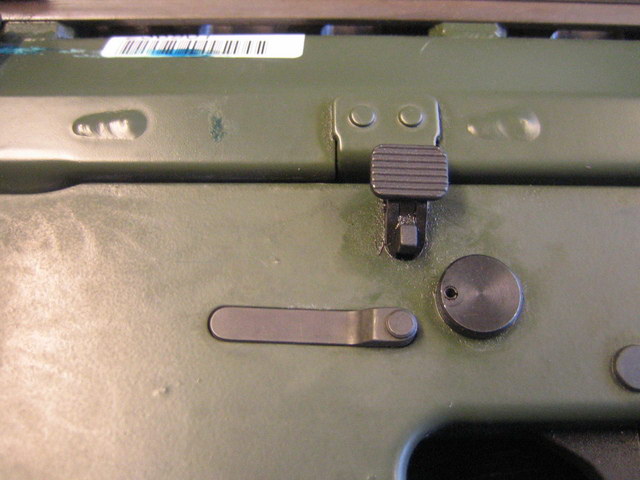

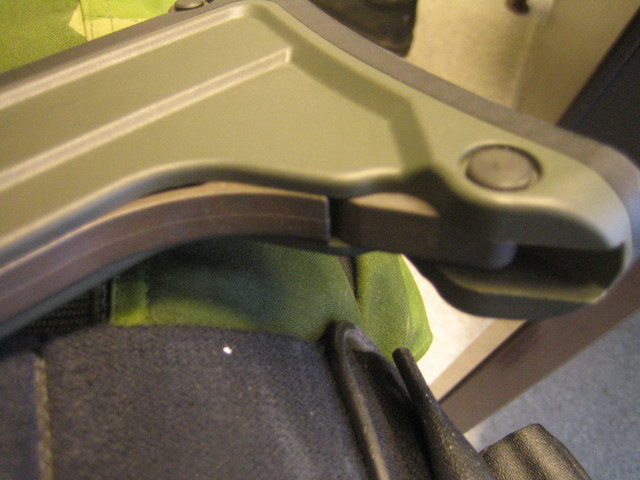

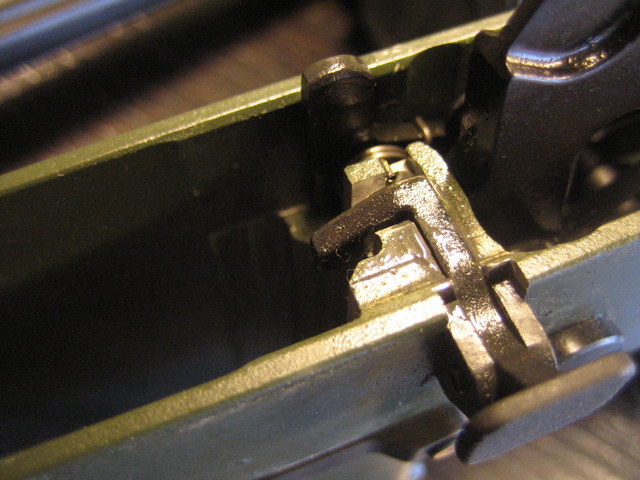

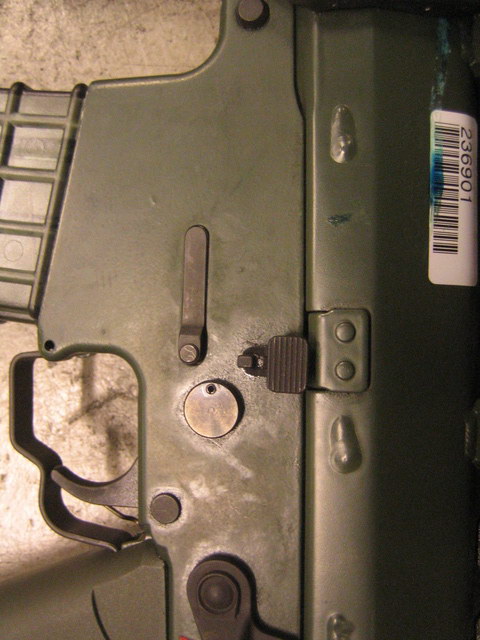

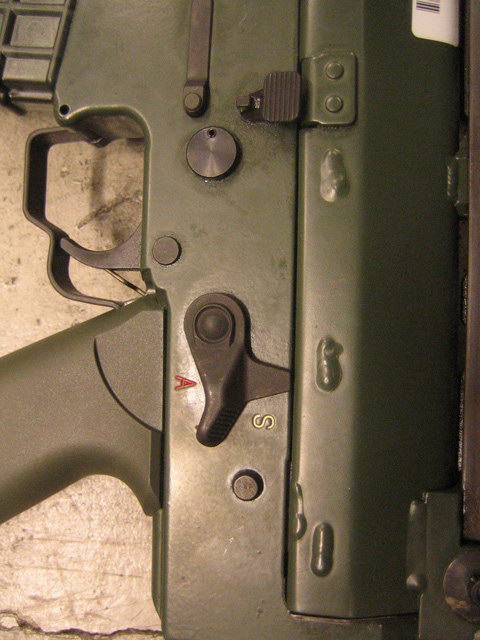

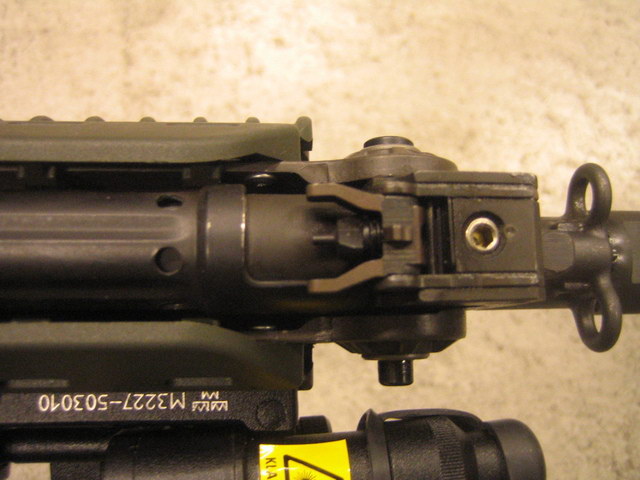

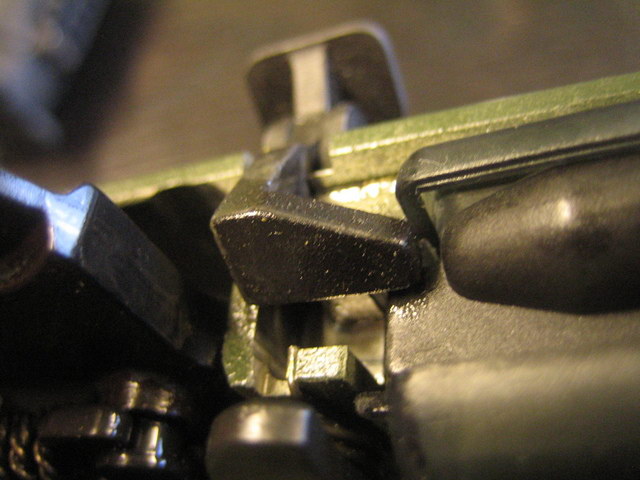

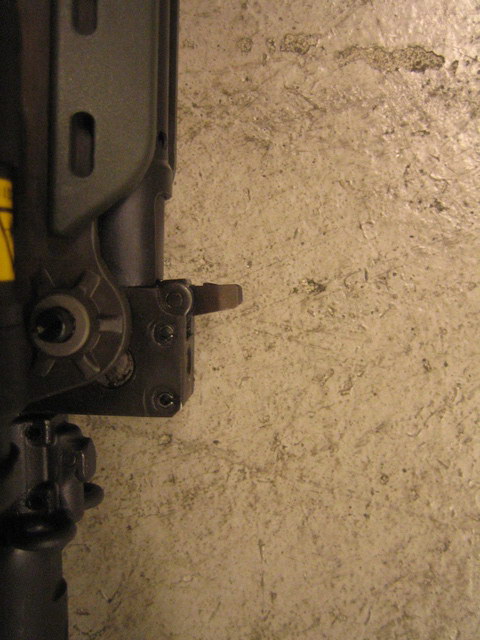

ML提供的瑞典兵器博物馆的Ak5细节图

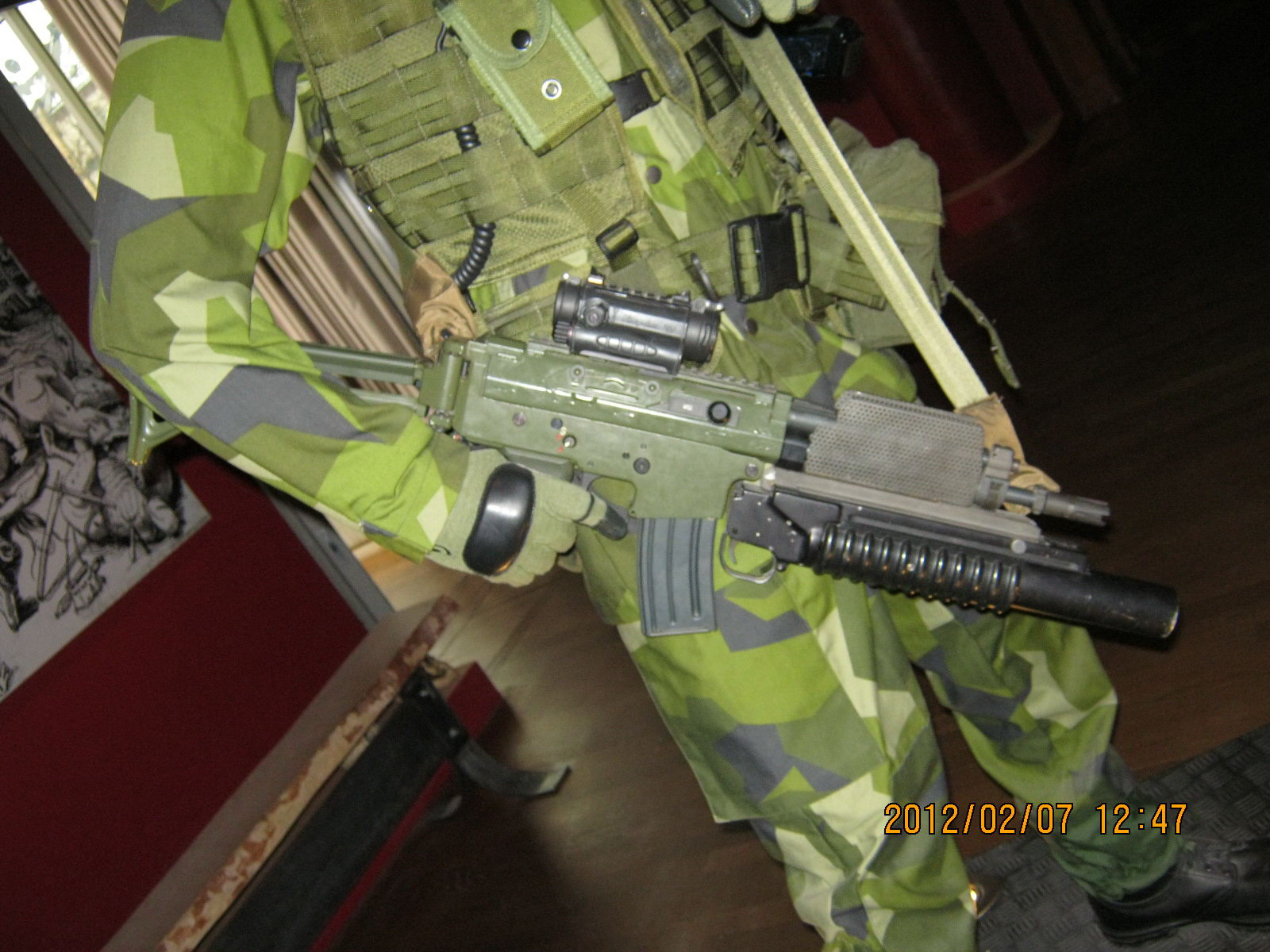

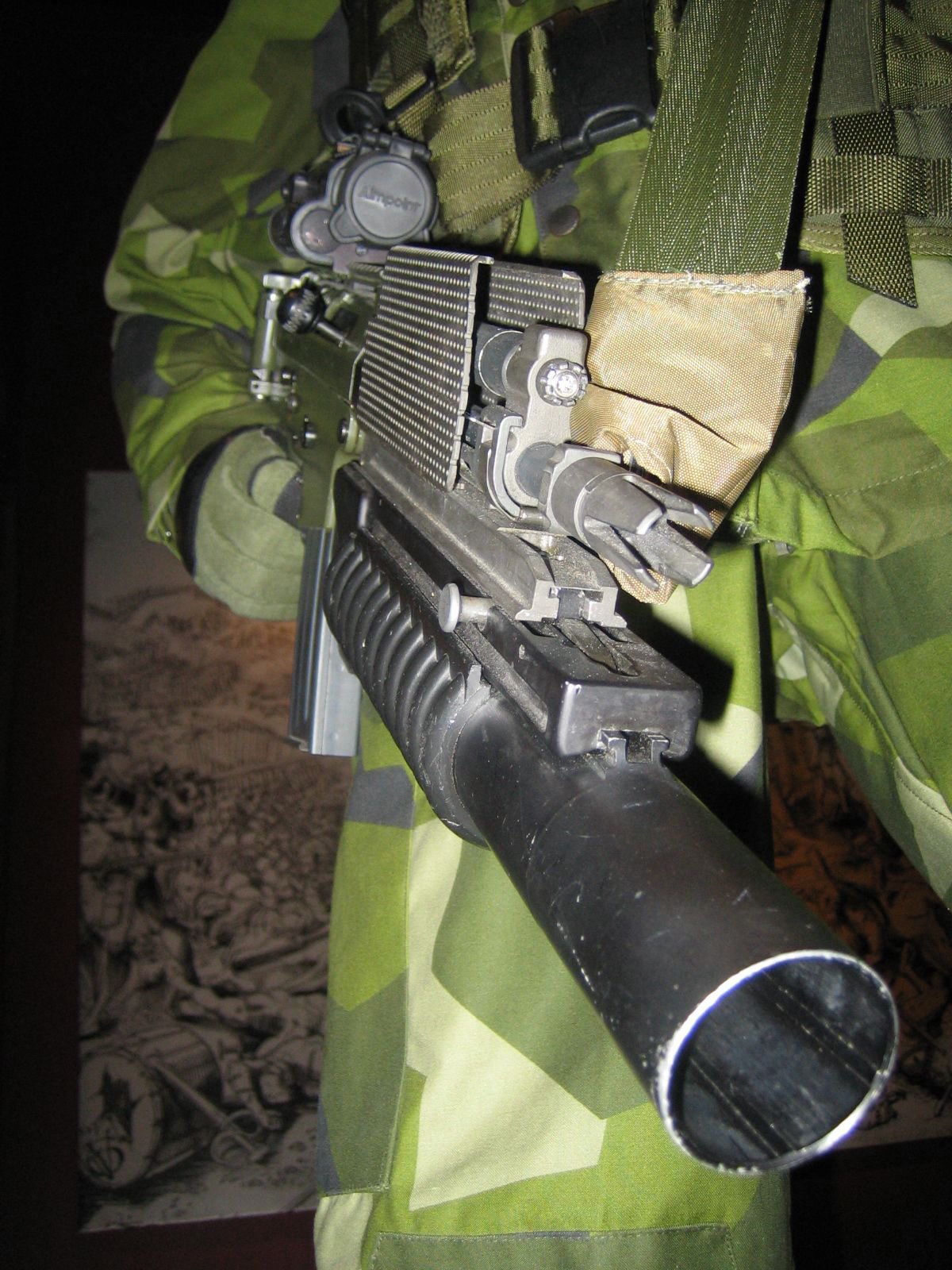

瑞典士兵的模型,这种安装M203的护木少见


带低倍率光学瞄准镜(提把下方)和反射式瞄准镜(提把上方)的提把

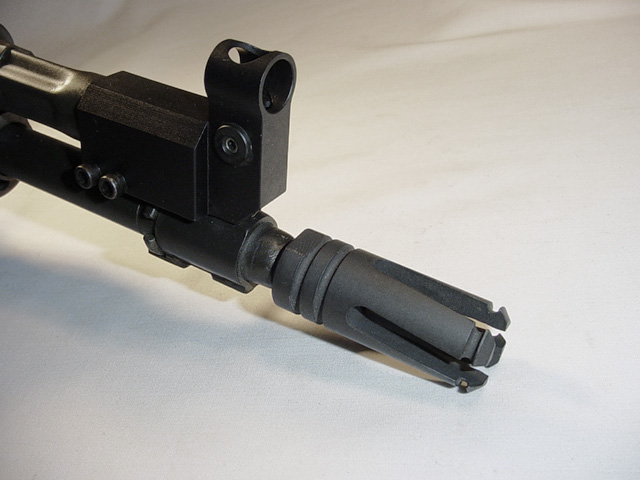

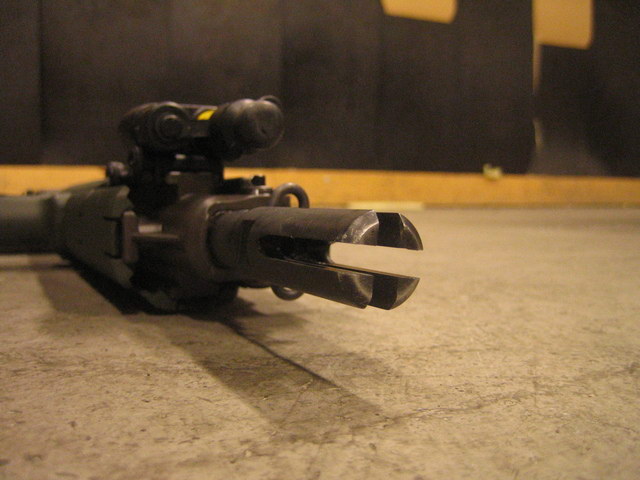

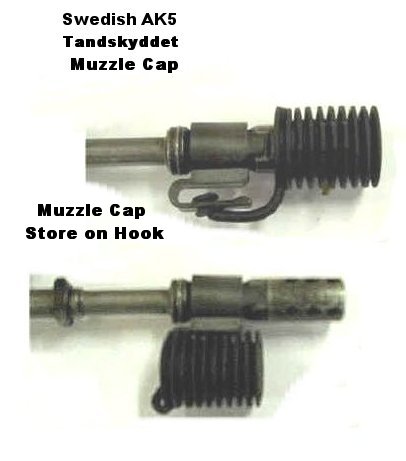

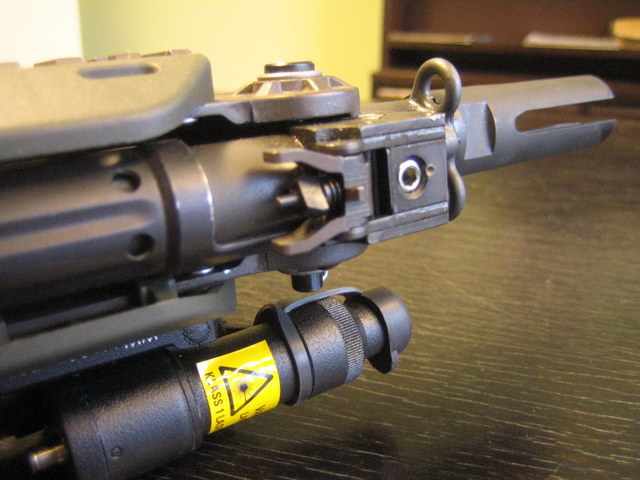

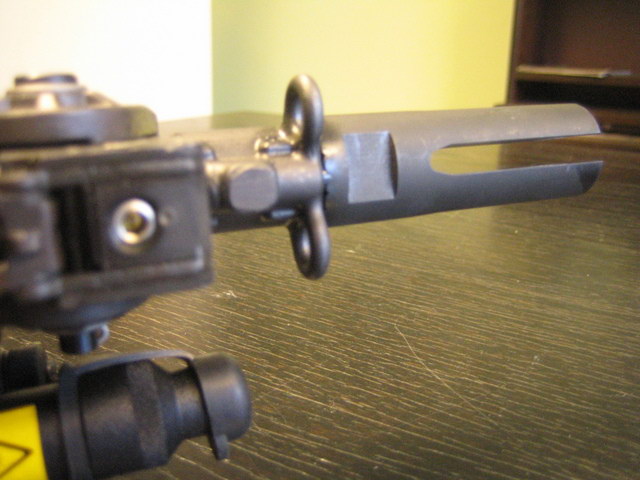

Ak5的枪口帽

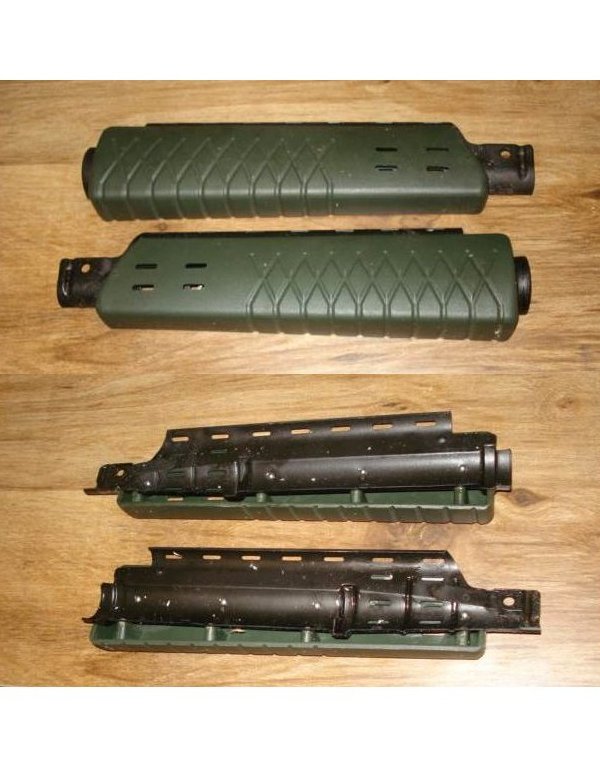

Ak5的护木

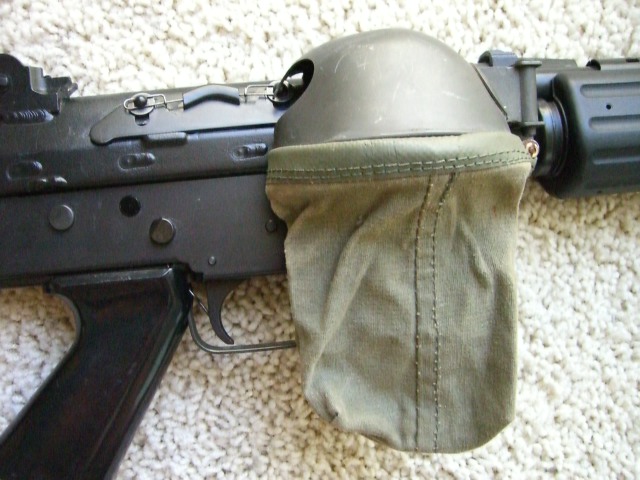

Ak5的弹壳收集袋

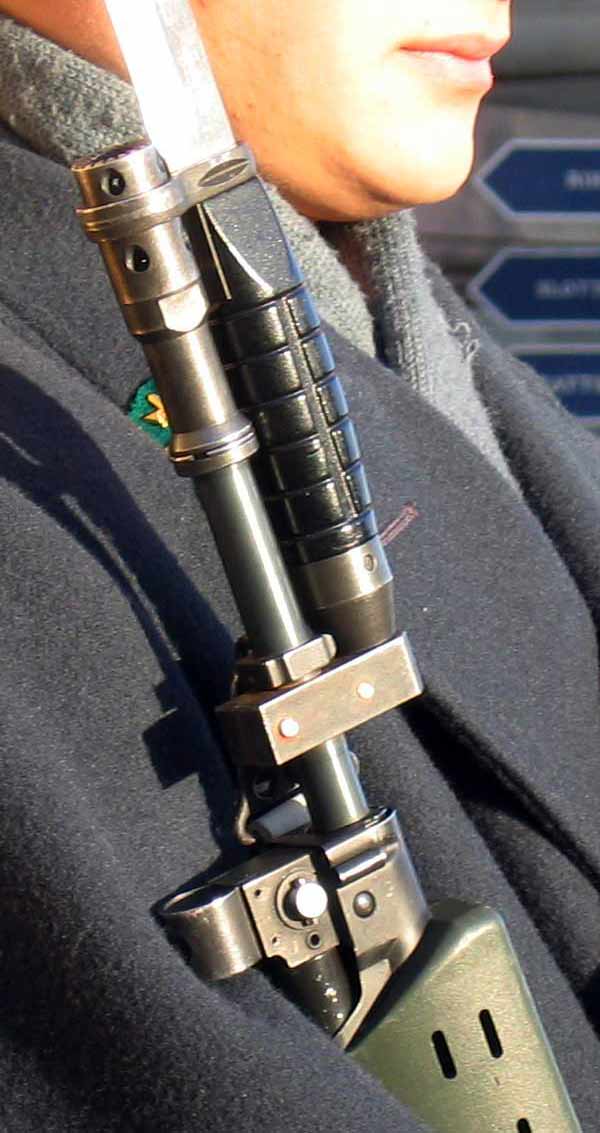

刺刀

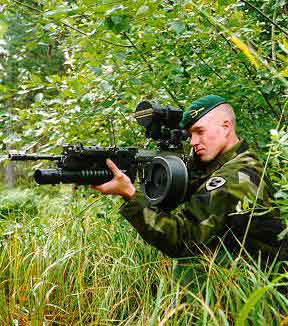

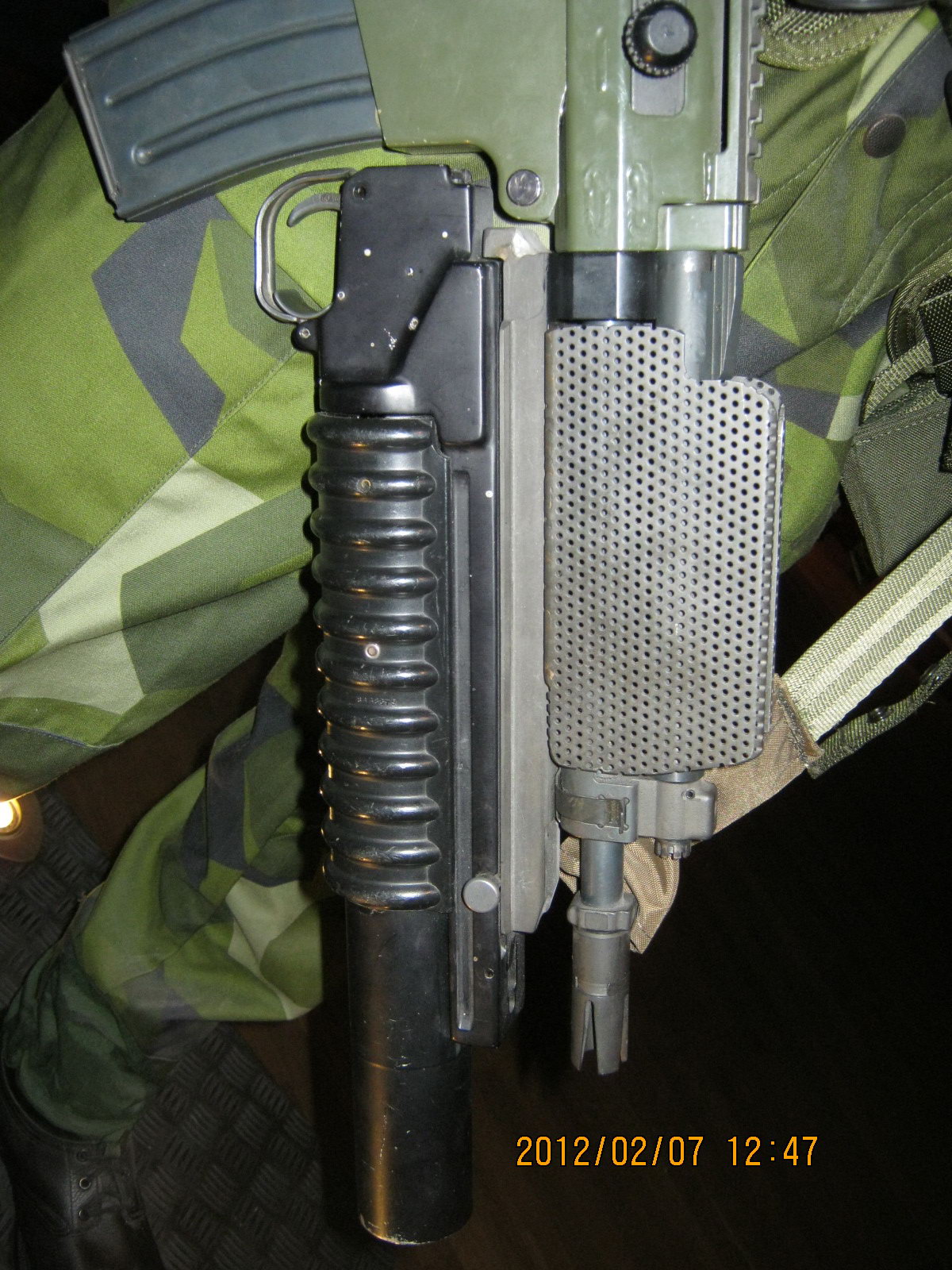

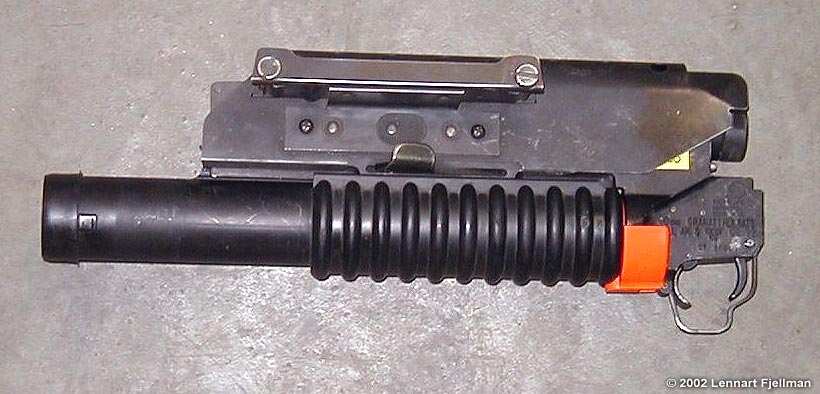

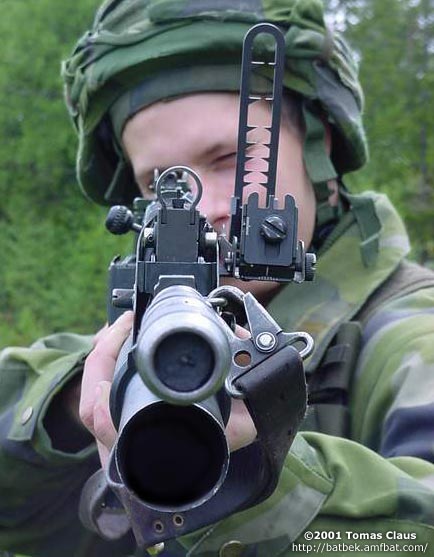

瑞典陆军为AK5配备的榴弹发射器是美国的M203

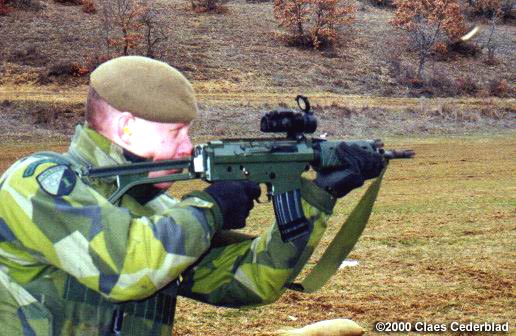

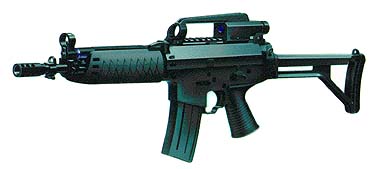

Ak5D
也可下挂榴弹发射器

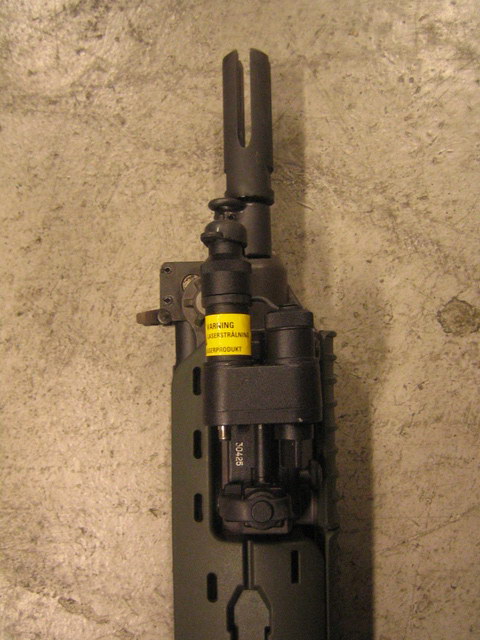

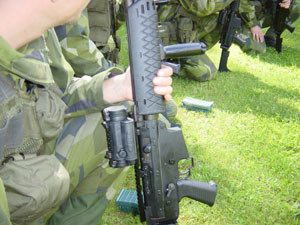

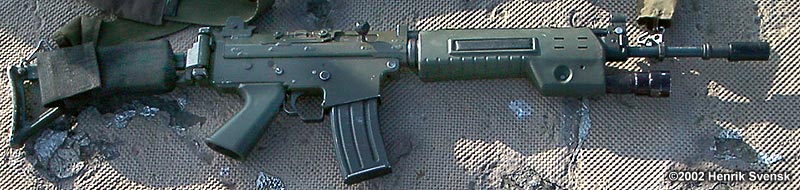

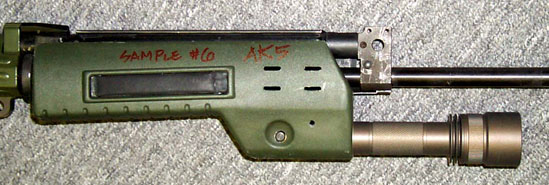

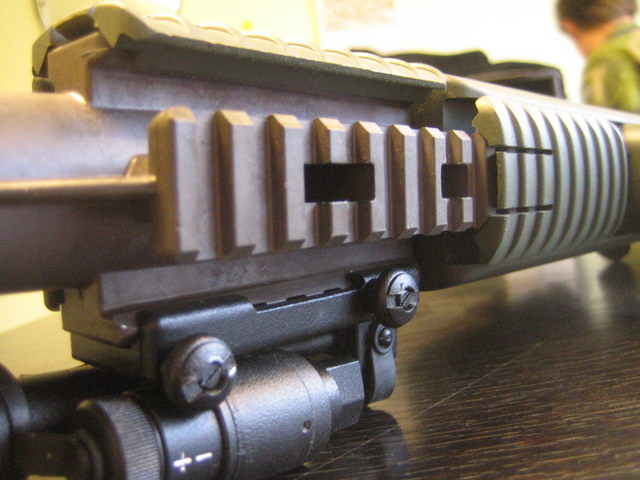

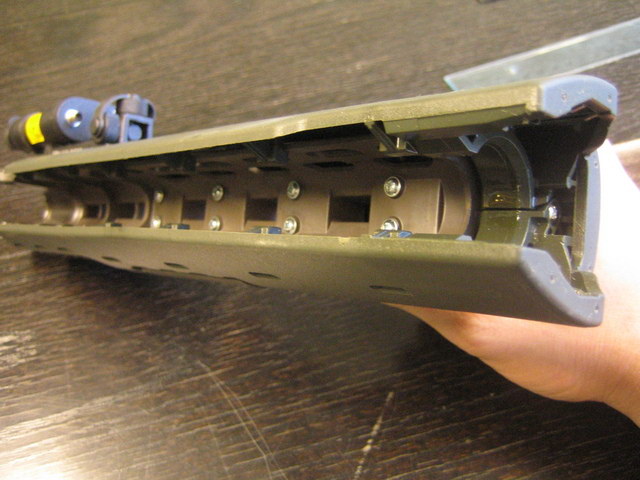

为Ak5而研制的战术灯护木






这是一种少见的大容量弹鼓



使用Ak5D的瑞典警察

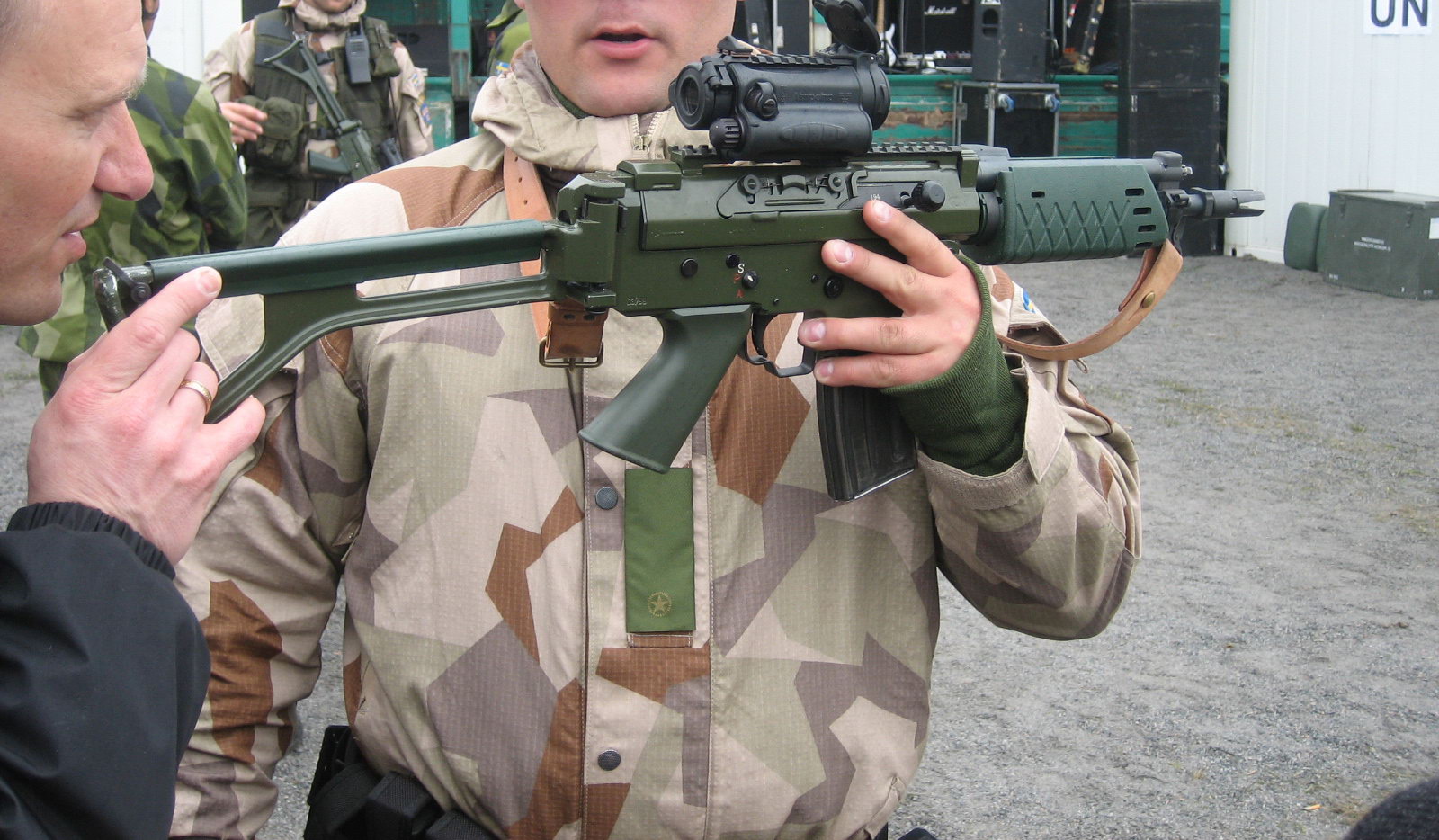

配有AIMPOINT COMP瞄准镜的Ak5D

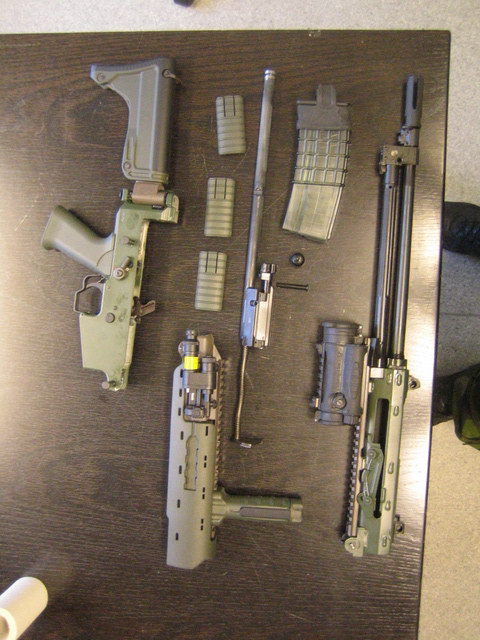

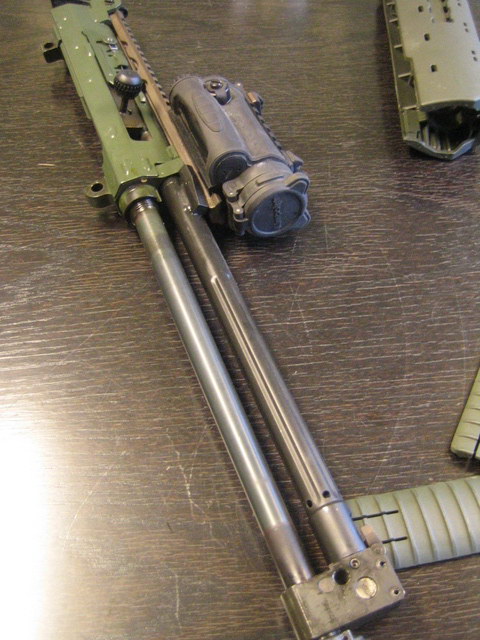

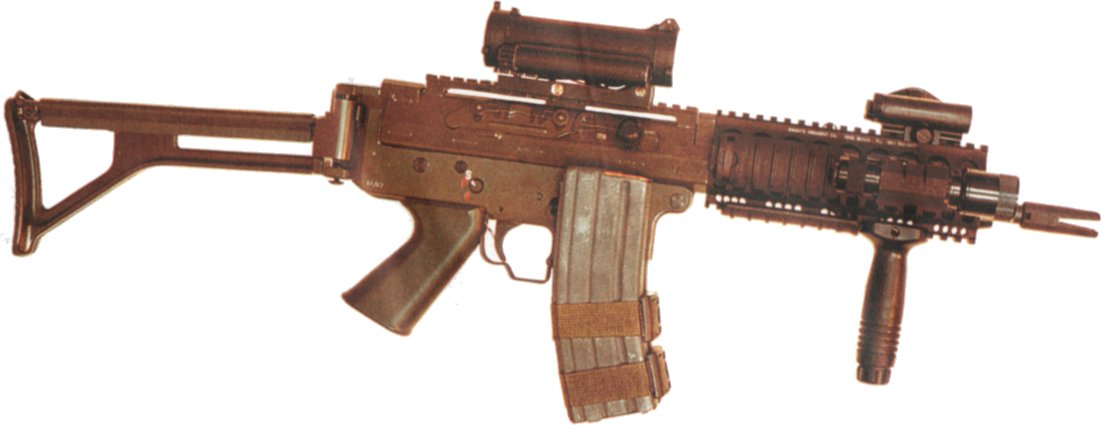

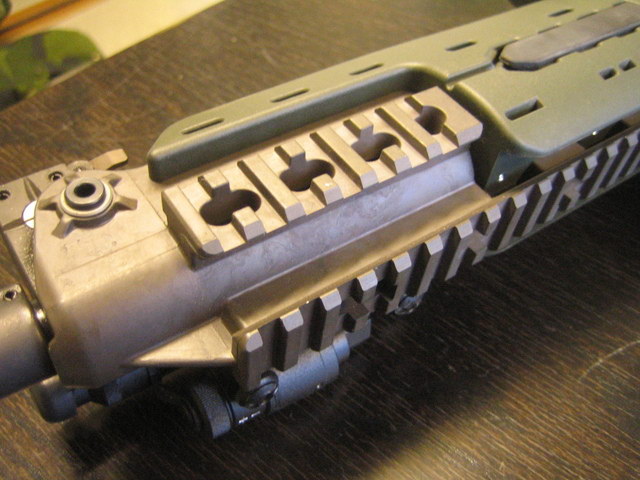

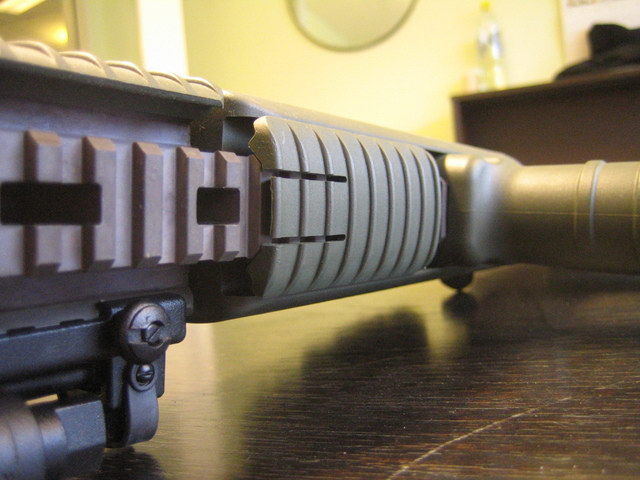

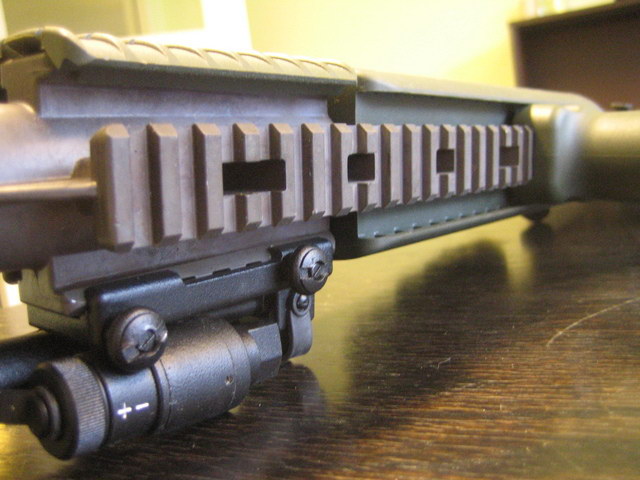

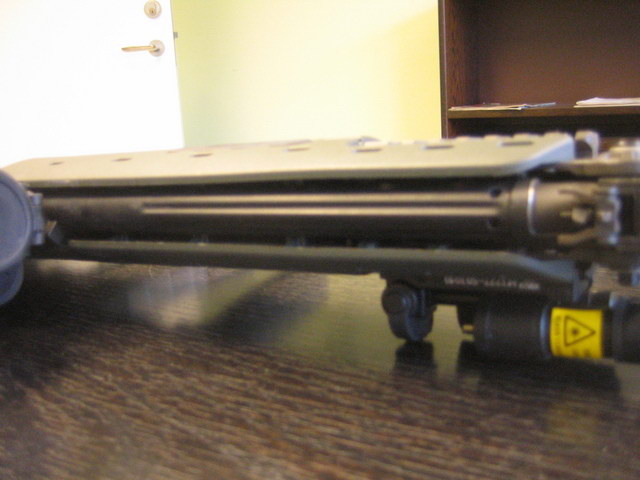

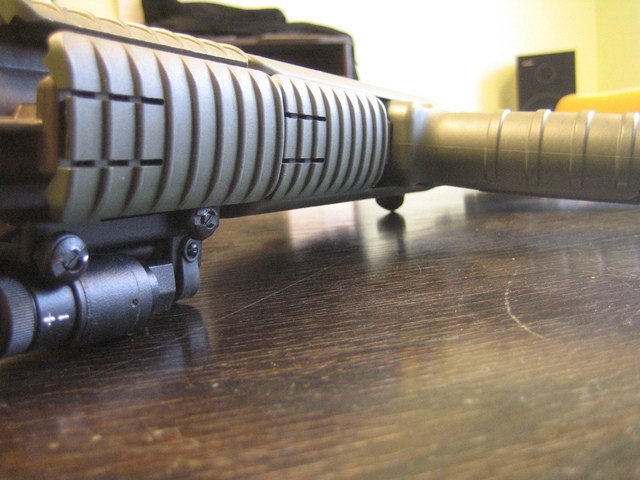

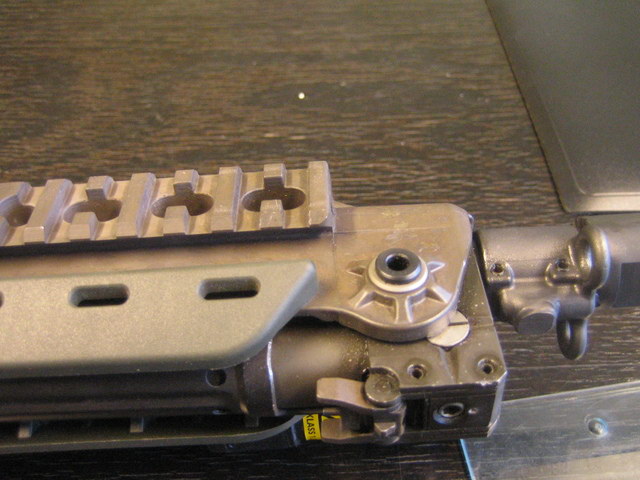

有RAS护木的试验型

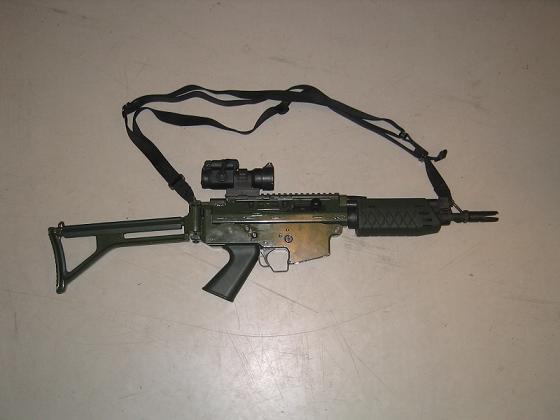

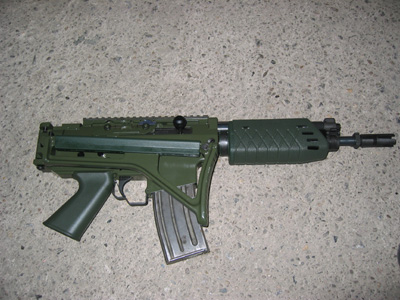

"Ollevarm"提供的Ak5D图片


在阿富汗使用AK5D的瑞典士兵

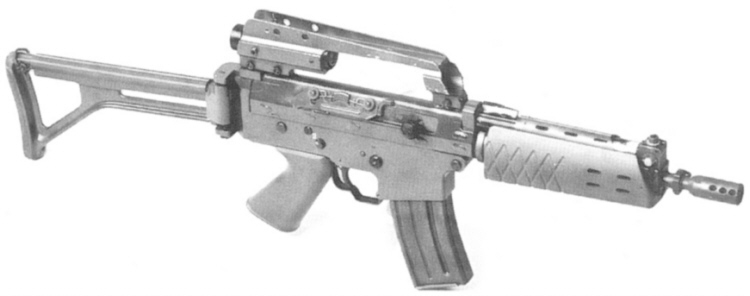

在2000年左右,瑞典曾经计划过把AK5改成无托结构以缩短全长,不过这项计划没有继续下来,从图中来看,这应该只是一把验证可行性的样枪,因为改得太粗糙了

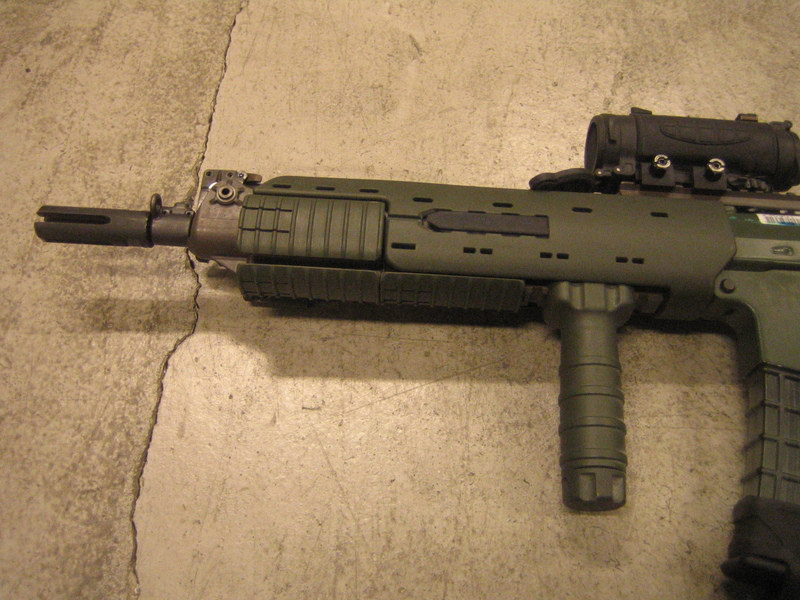

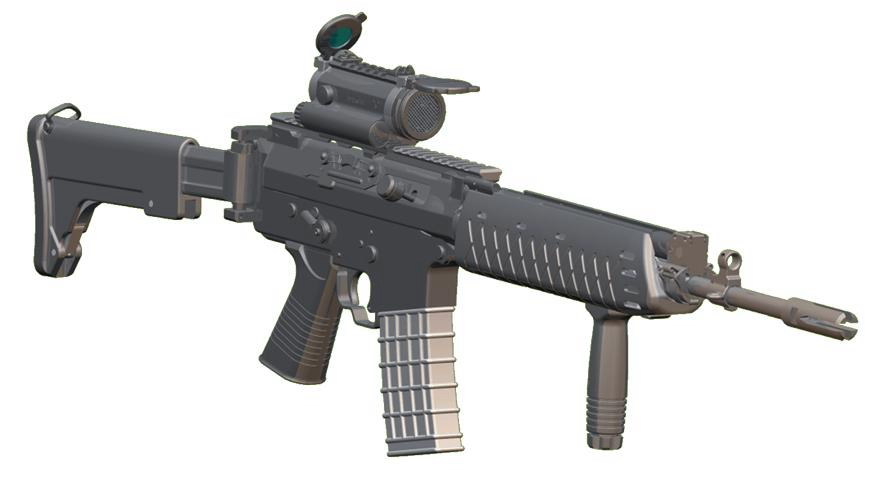

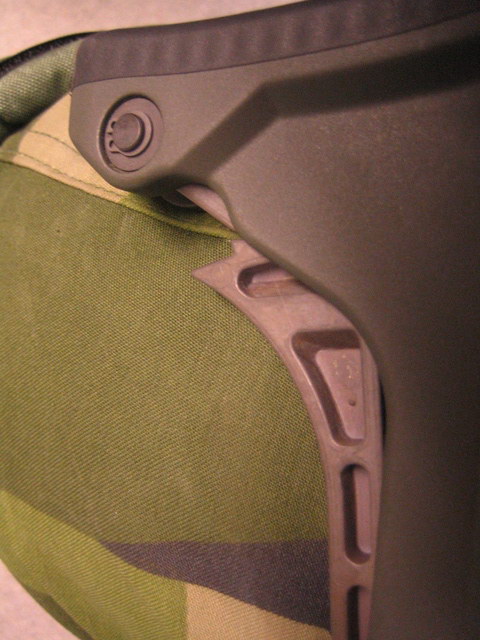

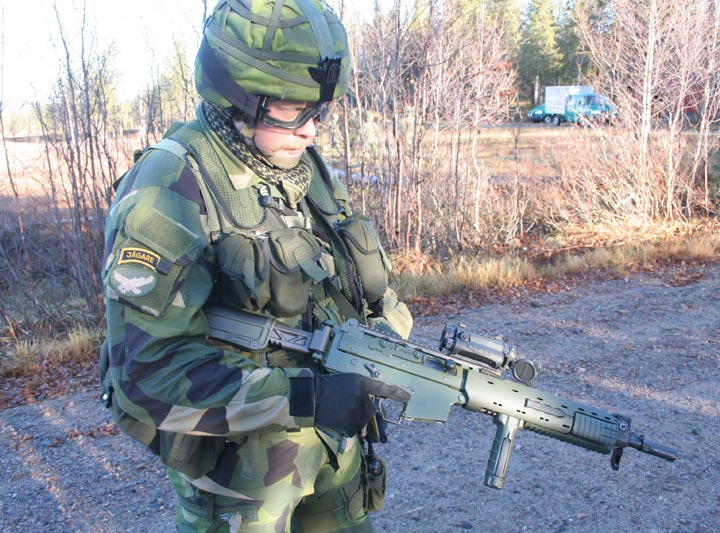

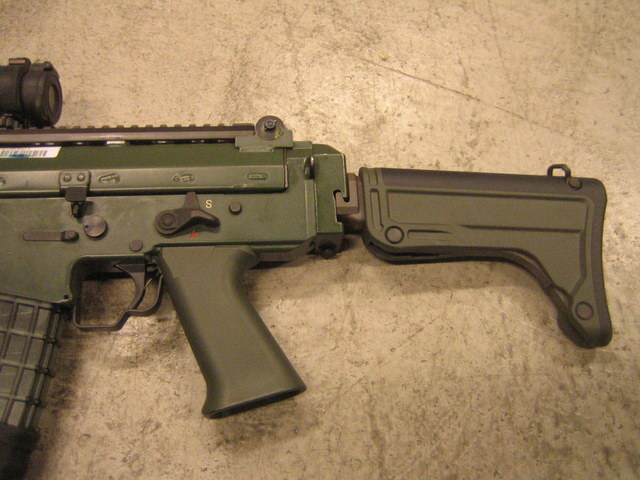

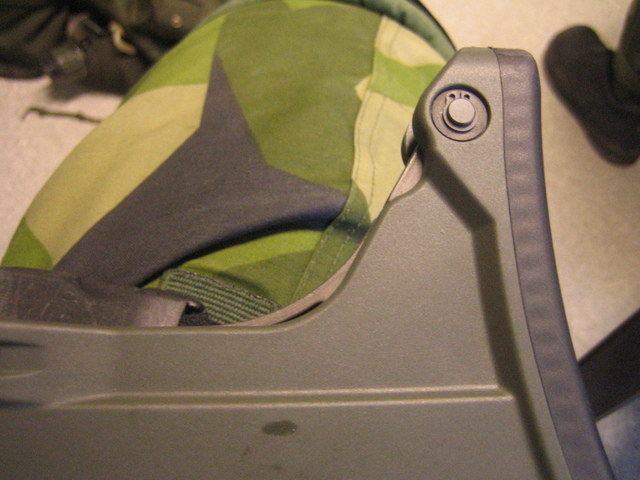

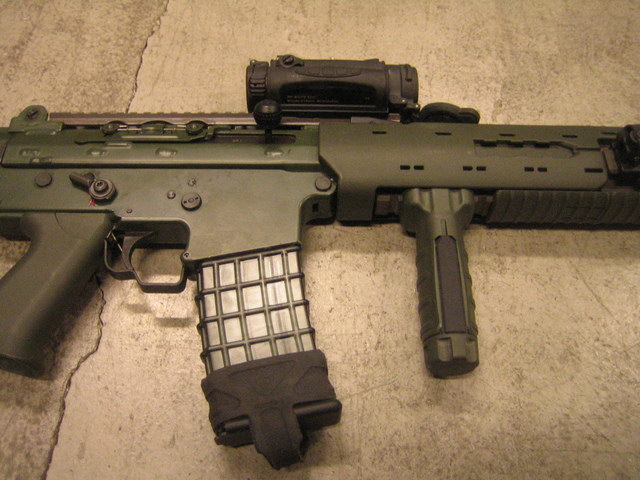

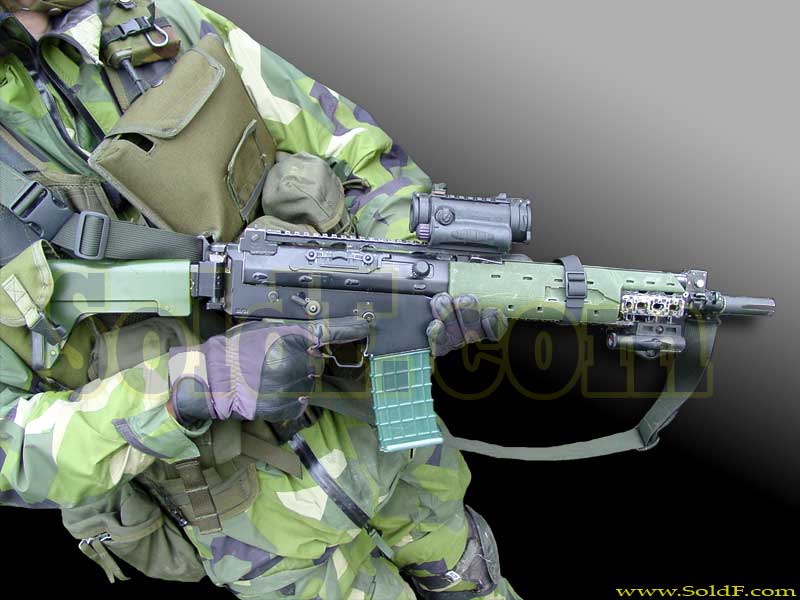

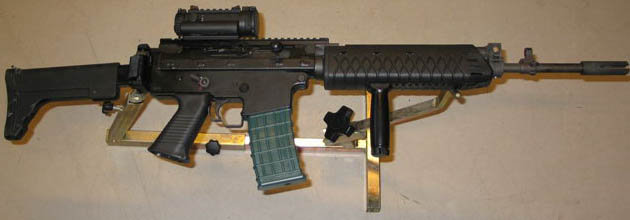

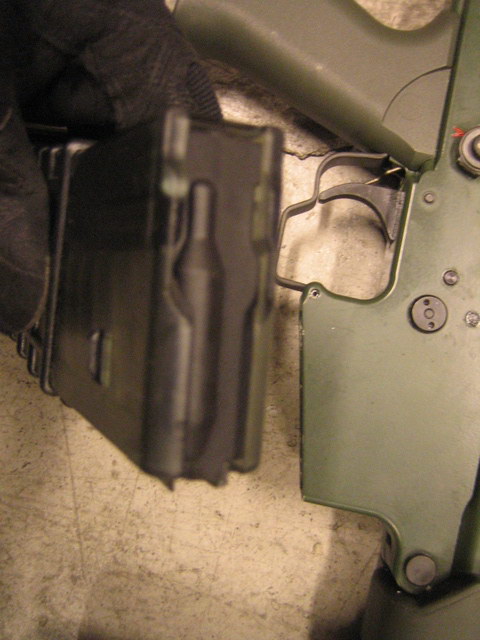

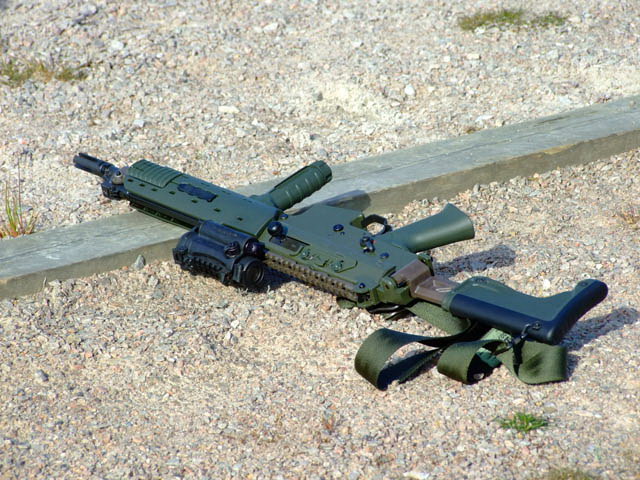

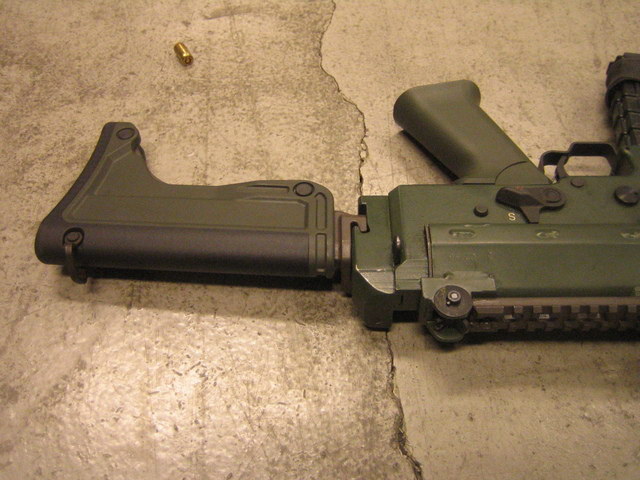

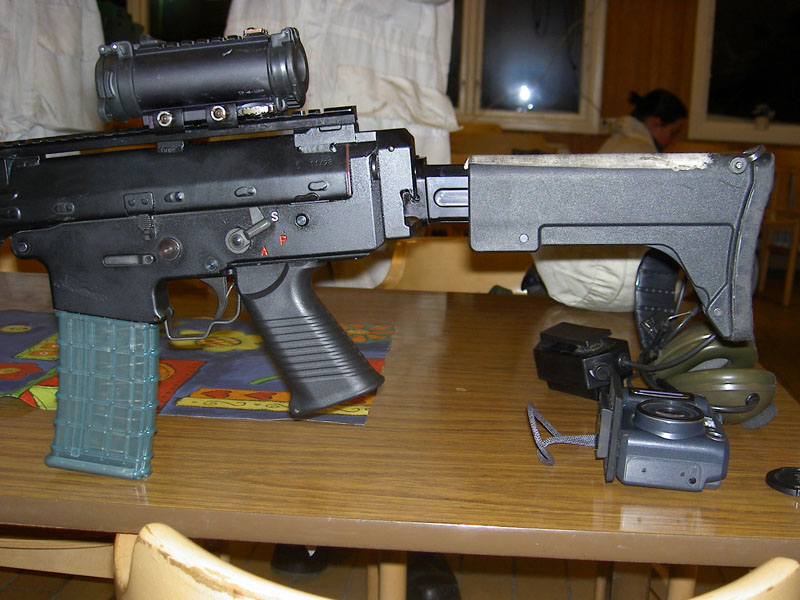

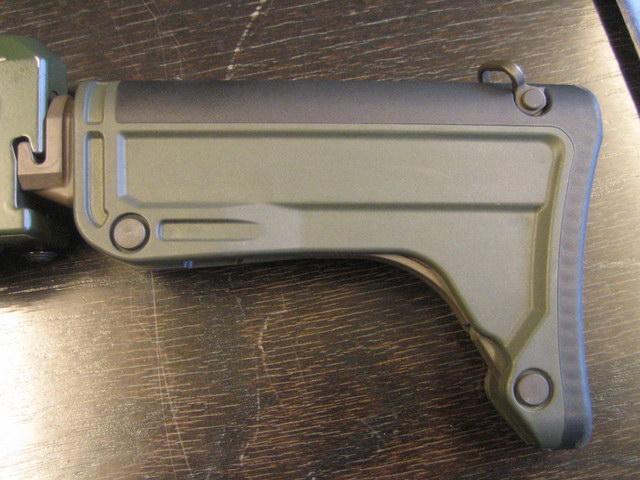

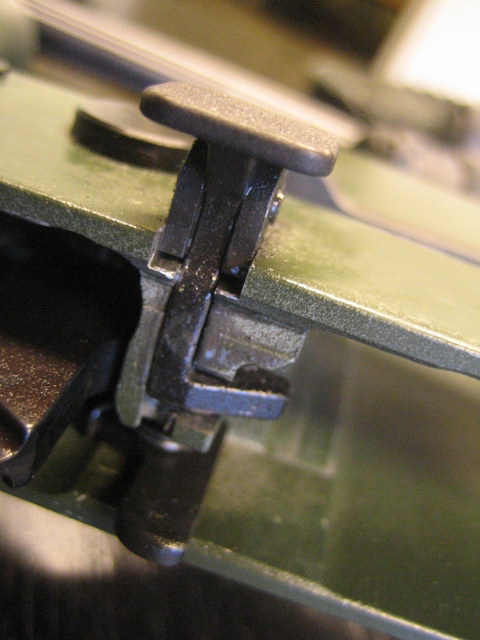

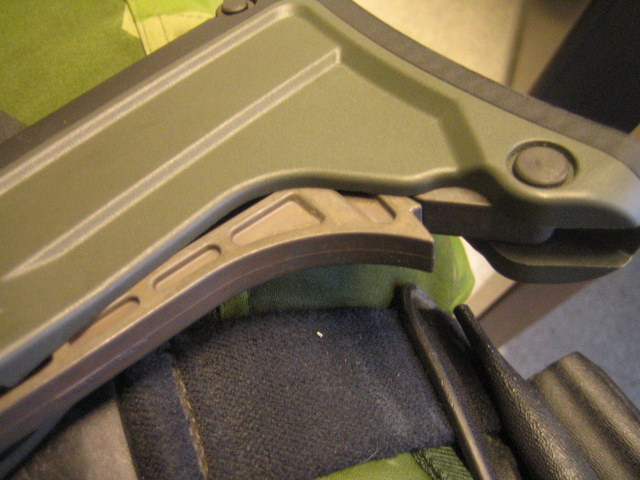

Ak5的新配件:塑料弹匣、前握把和塑料折叠枪托。这种新型号被命名为Ak5CF,除了这些外观上明显的改进外,还改进了供弹系统,当空仓挂机柄把枪机挂在后面时,只要插入新的弹匣,就会自动释放枪机到闭锁位置。Thanks for "Ollevarm" Johansson

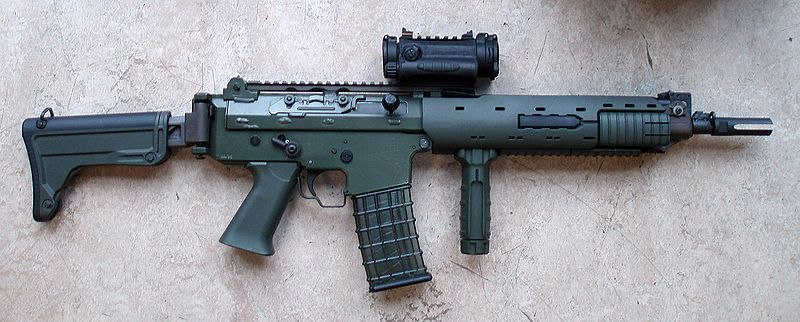

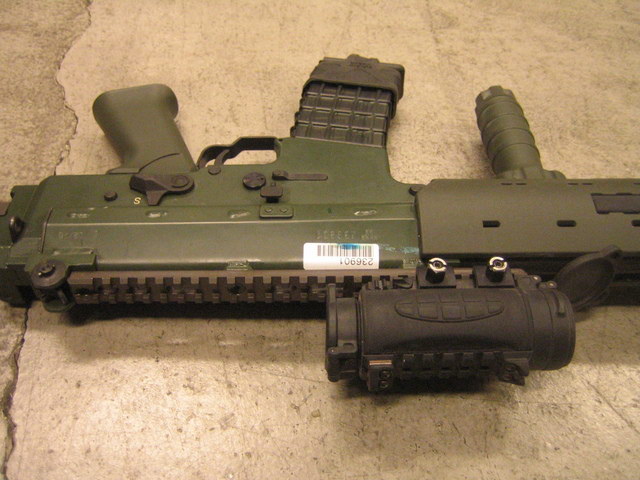

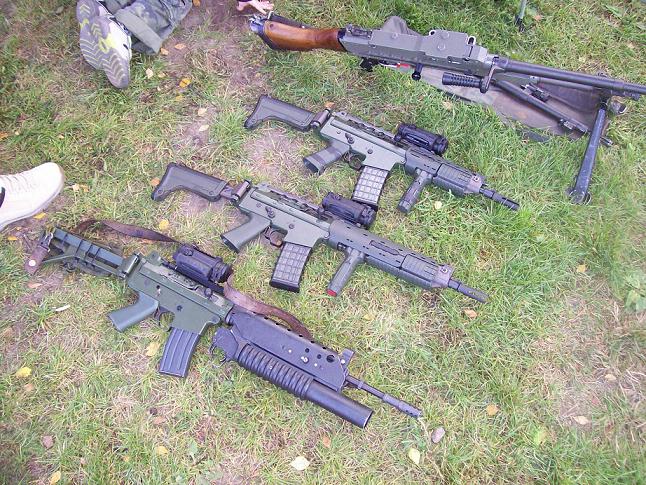

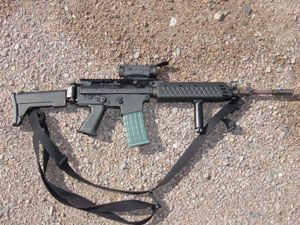

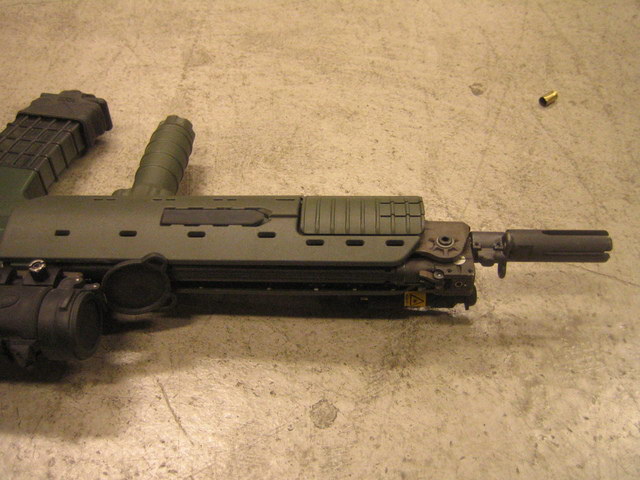

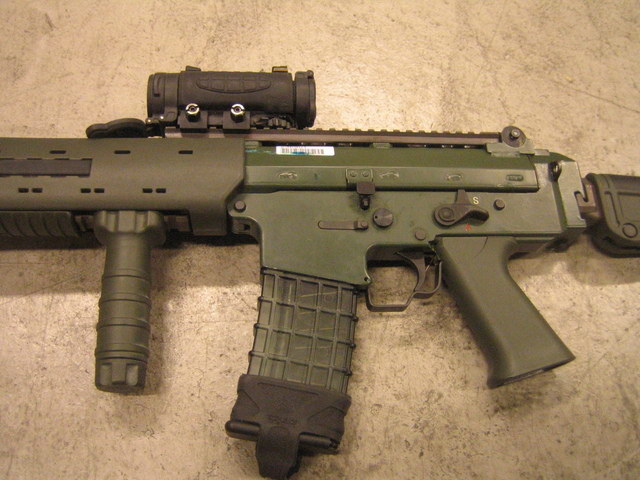

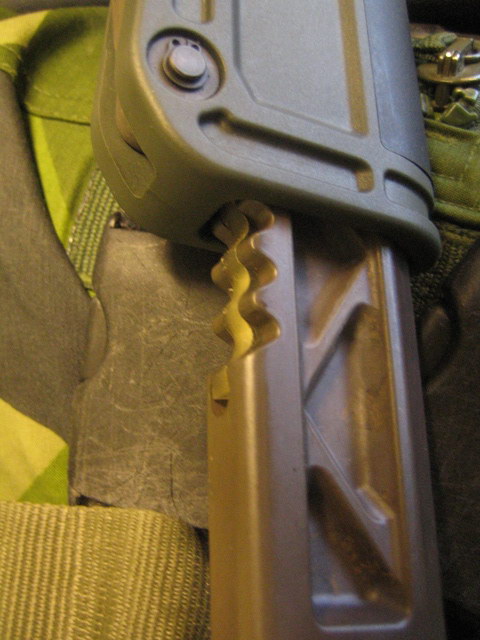

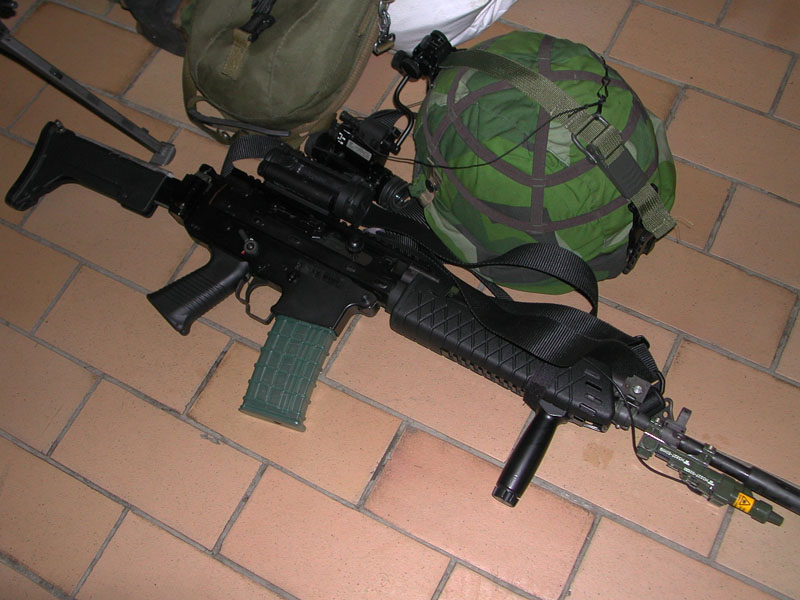

Ollevarm提供的4张新的Ak5CF照片

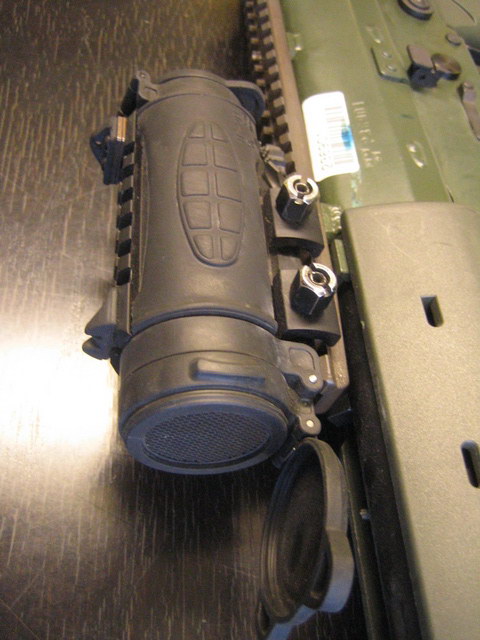

在反射式瞄准镜顶部增加导轨的改进


使用Ak5CF的瑞典ISAF

资料来源:Modern Firearms & Ammunition

     美国防务技术信息中心
