M240系列通用机枪

FN MAG 结构和原理
M240系列 Ksp58D
图片集 CQ 7.62通用机枪

口径: 7.62×51mm NATO

在1976年美军经过试验、评审、招标竞争,决定把FN MAG定型为M240以取代M60系列机枪、M73/M219 7.62mm坦克机枪和M85 .50口径坦克机枪。按照美国人一贯的做法,FN公司在美国南卡罗莱纳州的哥伦比亚市建立了分公司FNMI,招聘美国工人来生产M240。

M240机枪最初作为并列机枪(炮塔同轴机枪)安装在M60坦克和M1主战坦克上,定名为M240。后来又将左侧供弹的M240改为右侧供弹,安装在“布雷德利”战车上,被称为M240C。在美国海军陆战队的坚决要求并追加了资金的情况下,加装了肩托及其它配件而成为通用机枪,在1991年正式定型为M240G,并于1994~1996年完成全海军陆战队的装备工作。后来M240G又经过改进,成为M240E4,1995年被陆军定型为M240B并开始装备部队。美国陆军在1999年继续改进M240B,采用一种液压缓冲器,使弹着散布面减小约40%。

M240在600米射击距离上的弹道相当平直,弹头飞行稳定,据说弹道最高点从来没有超过1.2米。在平坦地面上射击,1100米距离上的杀伤区大约为70米。虽然射速可调,但一般使用中是用最低射速使用,用低射速主要是为防止枪管太快过热而设定的,但实战中有时不能考虑那么多。比如在2000年“科尔”号遭爆炸袭击后,美国海军的海上射击训练中M240通常是以长点射的形式来射击海上小型目标,因为船上架设的M240都是固定在架座上,比轻机枪状态要稳定,而且小型快艇速度快目标小,必须在远处就阻止其靠近,不过在这种情况下即使用最低理论射速不间歇地射击,打完一条100发弹链时枪管已经热得很历害了。

M240系列一共有以下型号:

M240——1975年时选用的M240是作为坦克机枪使用,因此没有握把和枪托,后来改进为M240C。

M240C——由M240改进而成,用于M2/M3布莱德利步兵战车的并列机枪,弹链供弹方向改为右侧。

M240E1——在1987年设计,用于LAV系列轮式装甲车,取消枪托,安装D形握把。

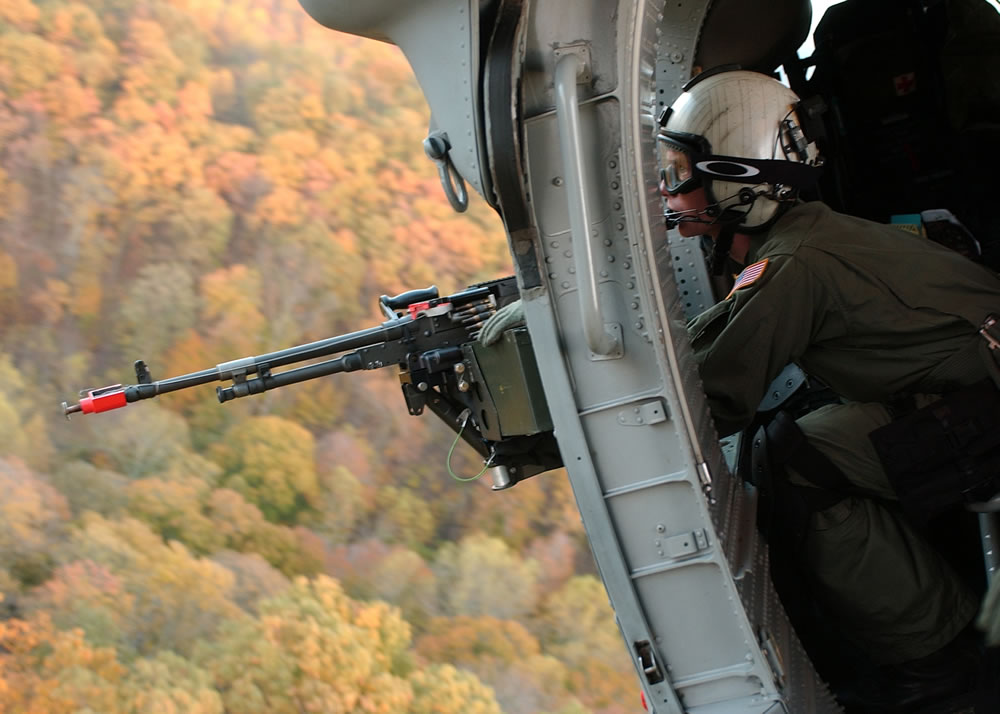

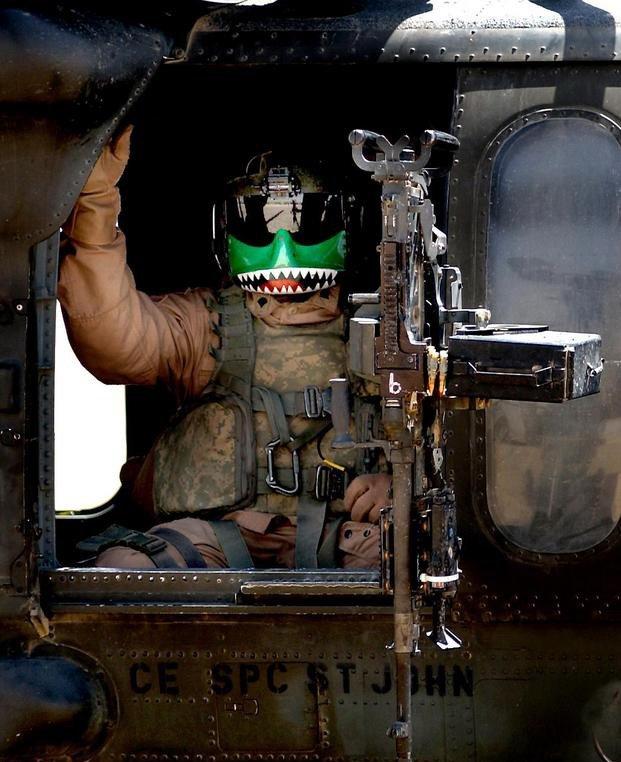

M240D——M240E1的改进型,是一种通用的车载机枪,广泛用于各种车辆、直升机的枪架上。

M240H——最初称为M240E5,是M240D的进一步改进型,消焰器有所不同。

M240G——美国海军陆战队装备的步兵型机枪,而在美国陆军决定装备M240B之前,第75游骑兵团也在1990年代初率先购买M240G取代M60。

M240B——美国陆军所装备的步兵型机枪,是M240G的改进型,外观上的区别是增加了枪管隔热罩。

M240L——采用钛合金机匣,减轻重量的最新改进型。

枪重 27.6 lbs (12.52 kg)
M122A1三脚架重 20lbs (9.07 kg)
枪全长 49" (1225 mm)
枪管长 545 mm
膛线 4条、右旋,缠距305 mm
初速 840 m/s
枪口动能 3387 J
理论射速 600~1000 rpm
实际射速 6~9发点射,间隔4~5秒 100 rpm,枪管10分钟一换
10~13发点射,间隔2~3秒 200 rpm,枪管2分钟一换
最大射程 3725 m
曳光弹燃烧射程 900 m
有效射程 两脚架 点目标 600 m
面目标 800 m
三脚架 点目标 800 m
面目标 1100 m
压制射程 1800 m

M240L——这是M240系列最新的改进型,最初称为M240E6,然后改称M240LW,即“轻型M240”,在2010年又改称M240L。M240系列虽然在很多方面都比M60优越,但有一个问题,就是重心太靠前。所以许多美军特种部队在其车辆、快艇等载具上用M240系列换下M60时,却仍然把M60用作步兵机枪,他们宁愿忍受M60的故障率,因为只有M60是可以扛着作无依托射击。这种局面直到装备Mk48轻机枪才得到解决。而在阿富汗,需要双脚“机动”的陆军士兵也抱怨M240B太重,在他们的意见下,由PEO办公室主持研制采用钛合金等轻型材料来大幅度减重的M240L,不过在M240L正式装备之前,美国陆军正在阿富汗使用特种部队的Mk48。虽然Mk48的机匣寿命只有M240B的一半左右,有效射程和精度也比M240B要低一些,但却受到驻阿富汗美军的欢迎。M240L通用把钢机匣改为钛合金材料,并配备短枪管,使M240B的重量减轻了5.5磅(减轻了18%),但由于价格太贵,所以陆军并没有大量采购M240L去全面取代M240B,只是在一些轻步兵单位里少量采用。


1975年时试验的M240型

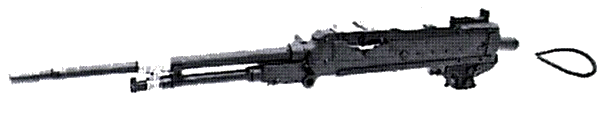

M240C

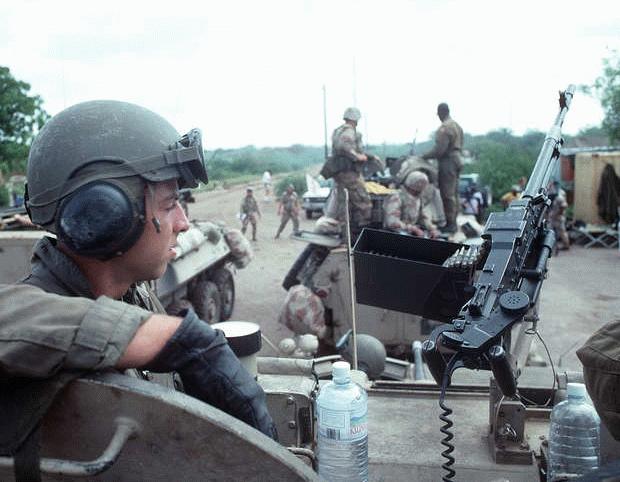

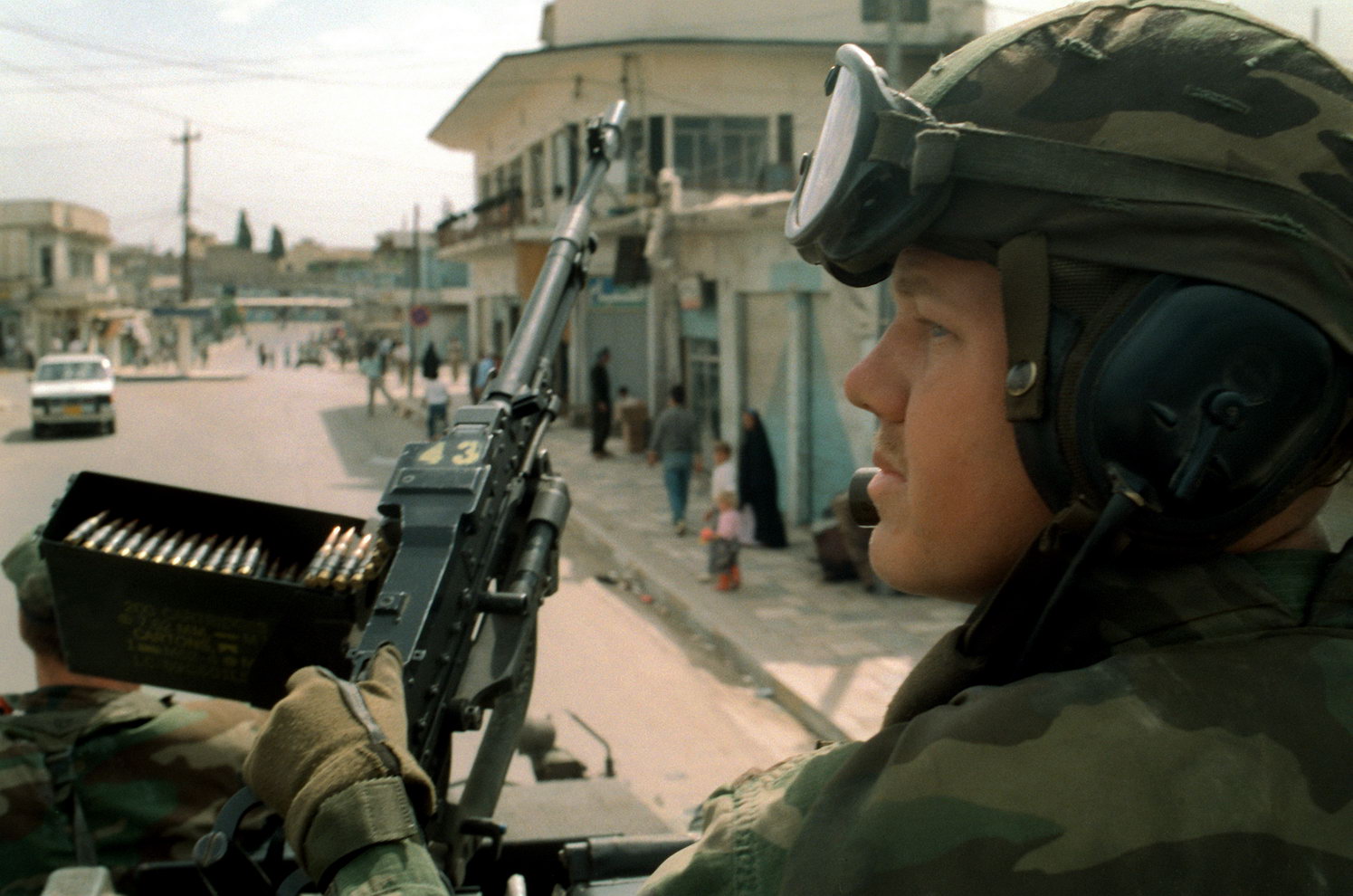

LAV-25上的M240E1

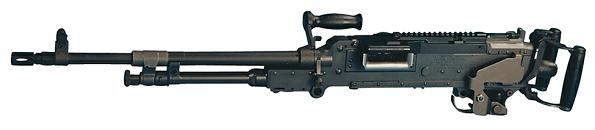

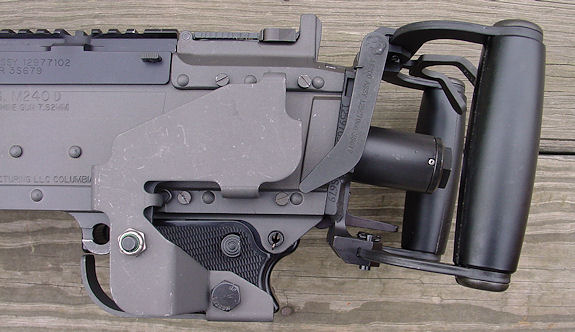

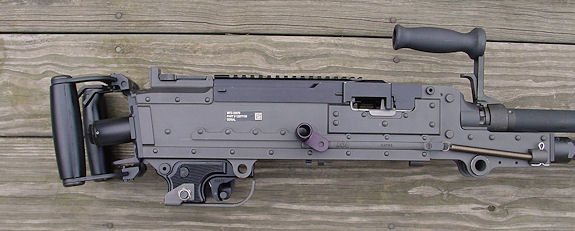

M240D

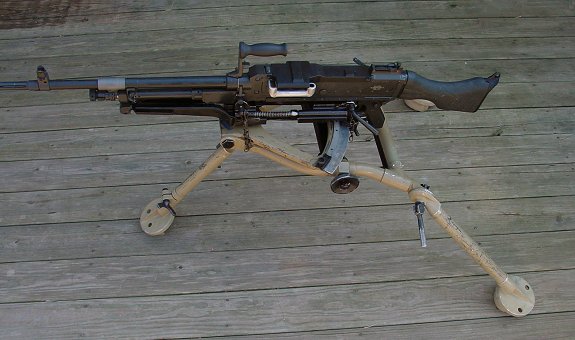

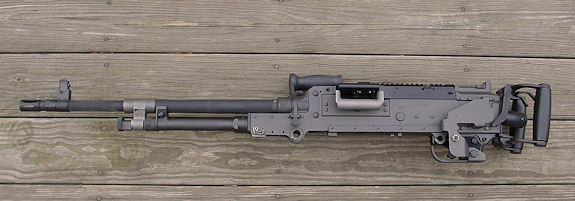

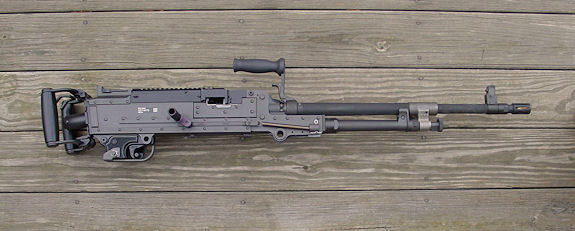

网上枪店卖的M240D

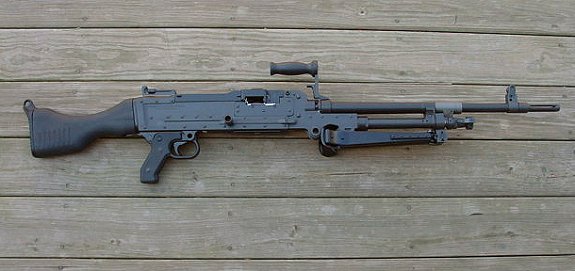

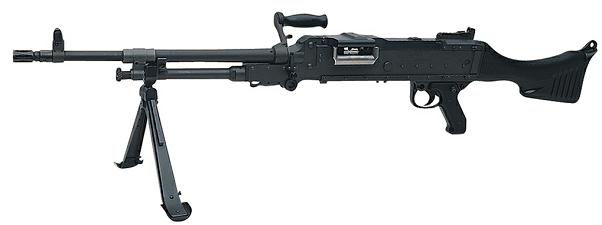

M240G

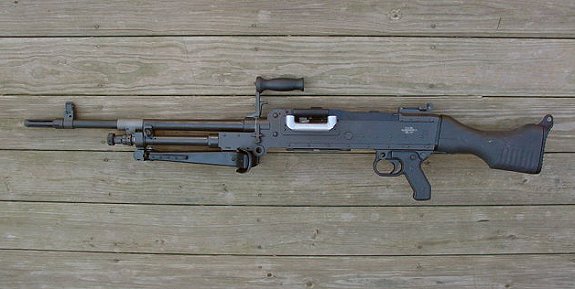

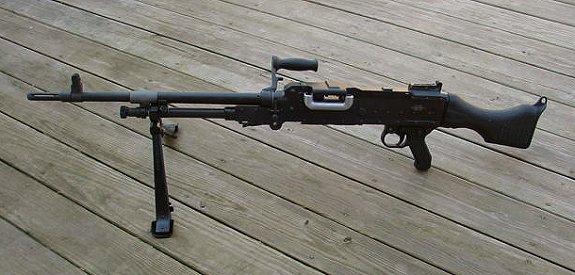

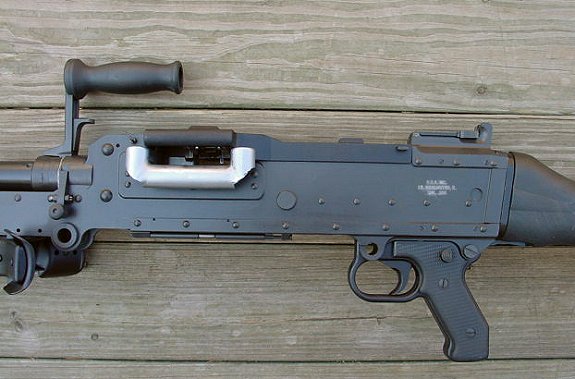

网上枪店卖的M240G


装甲车上的M240G


海军陆战队的M240G

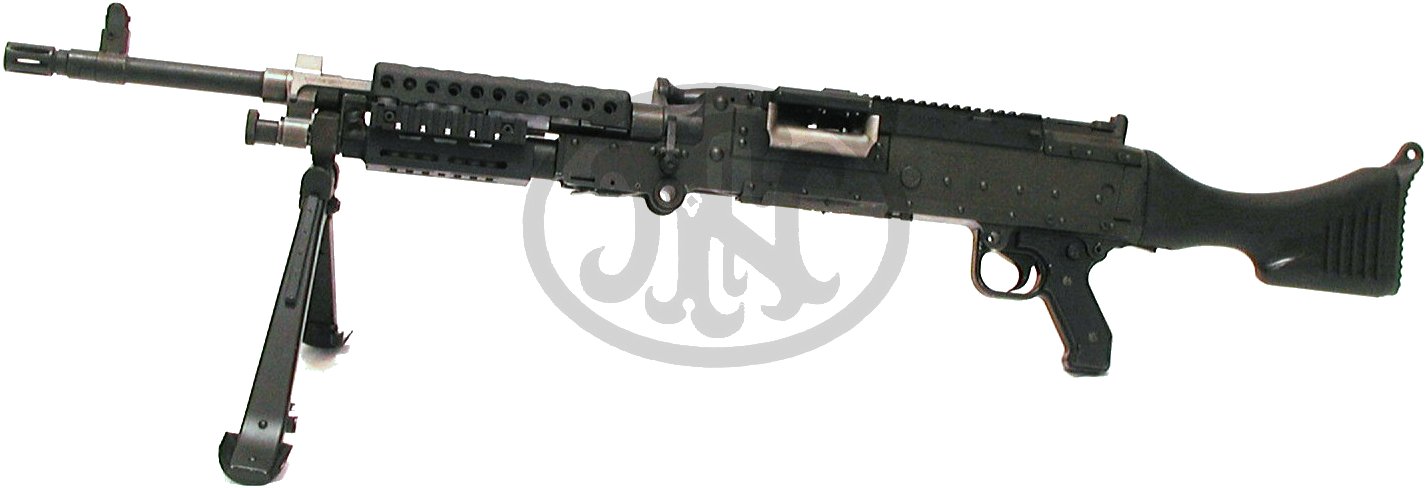

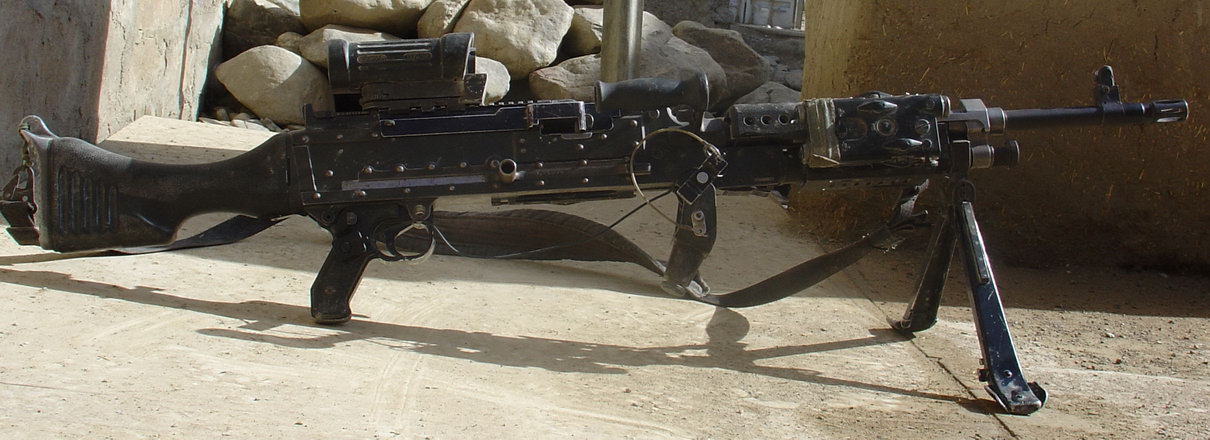

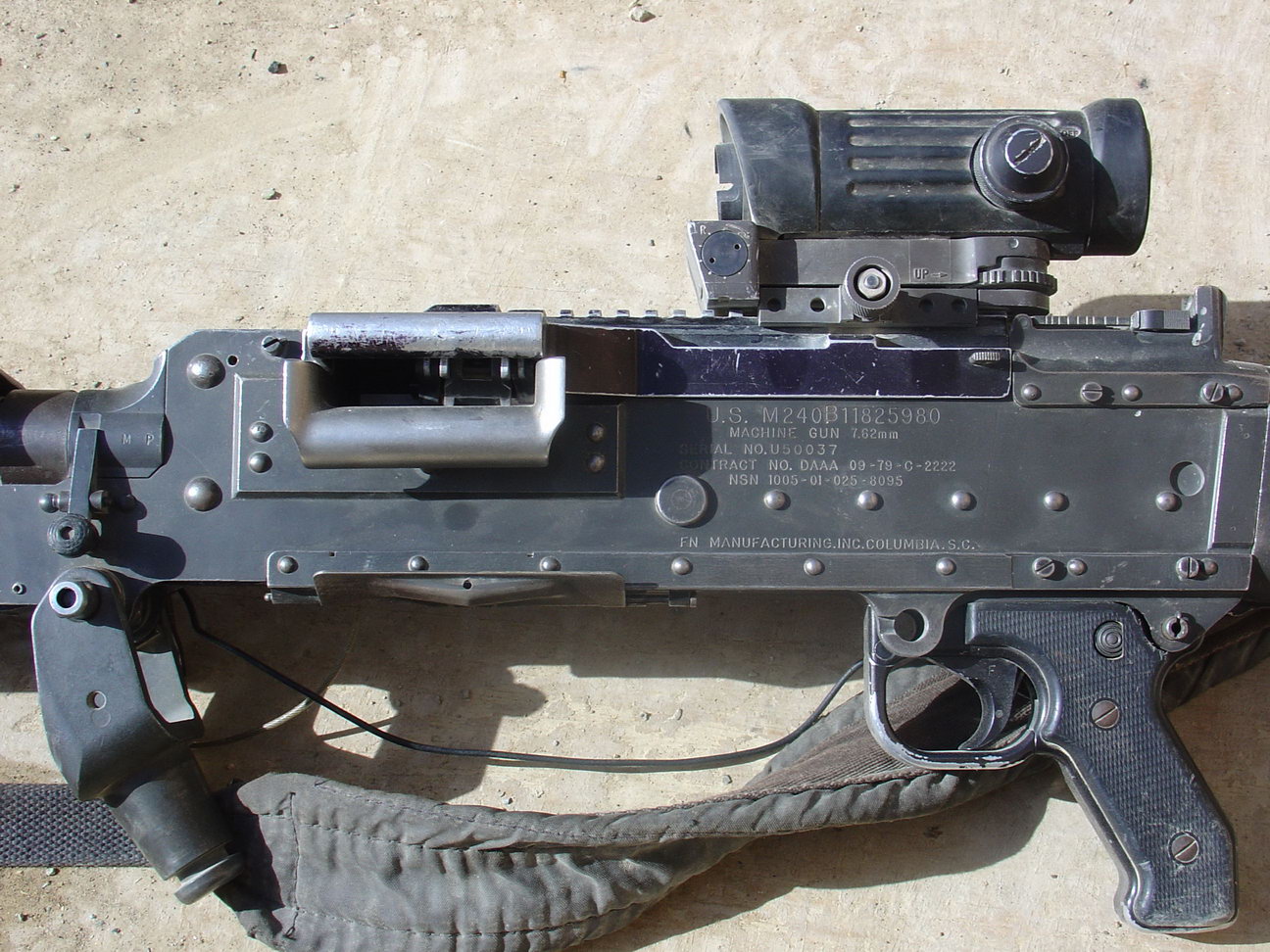

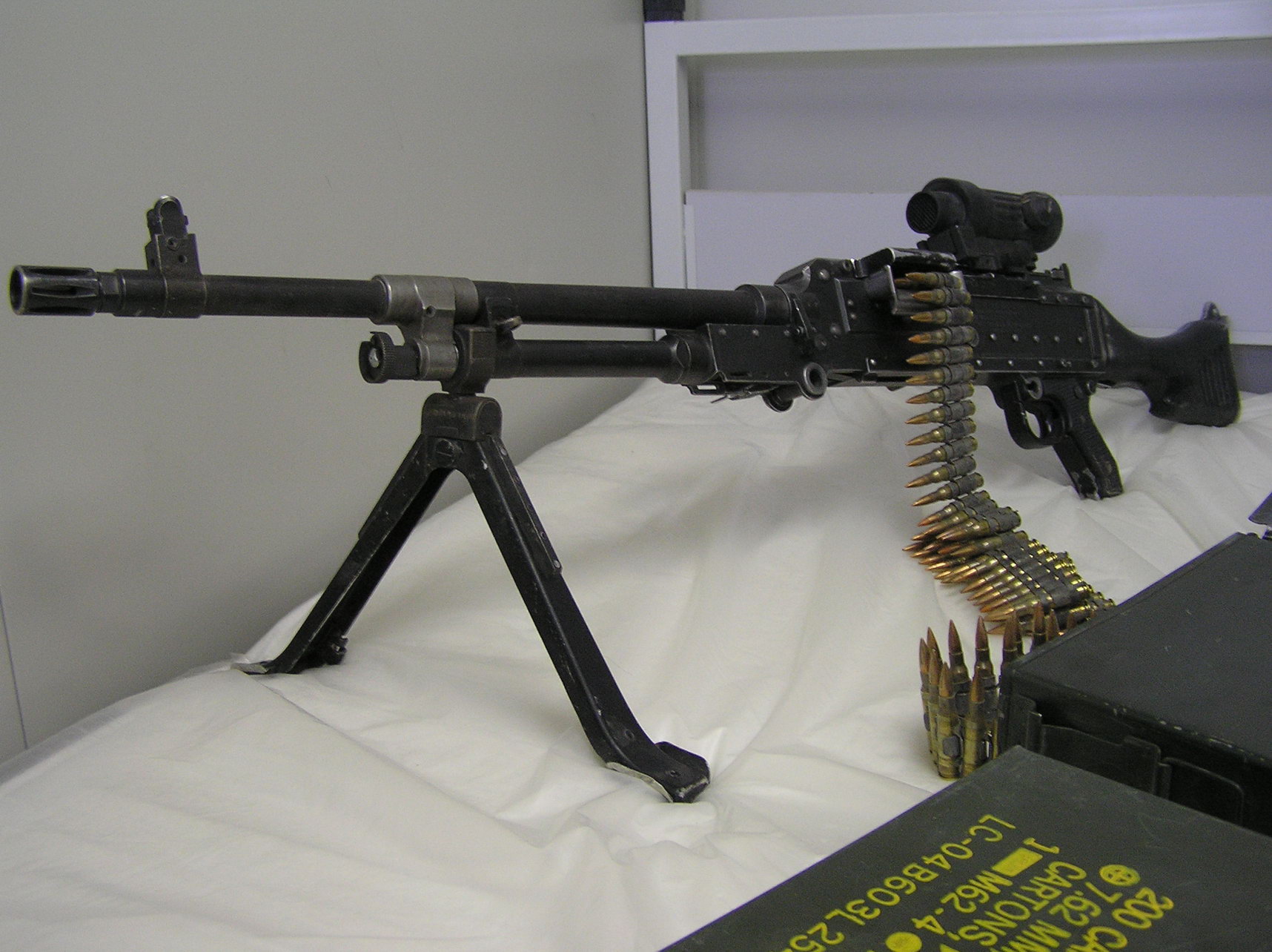

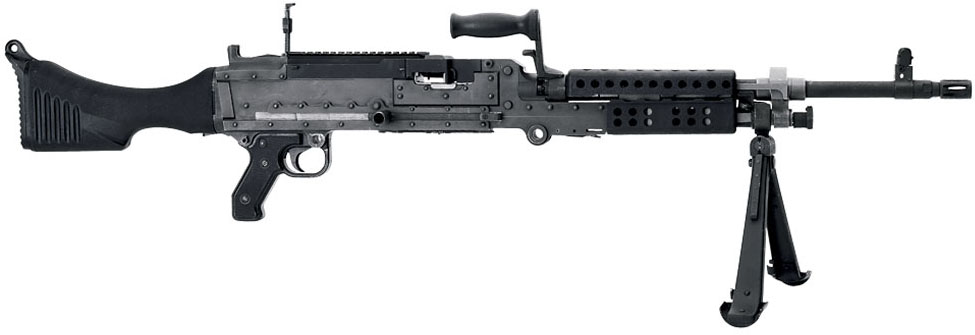

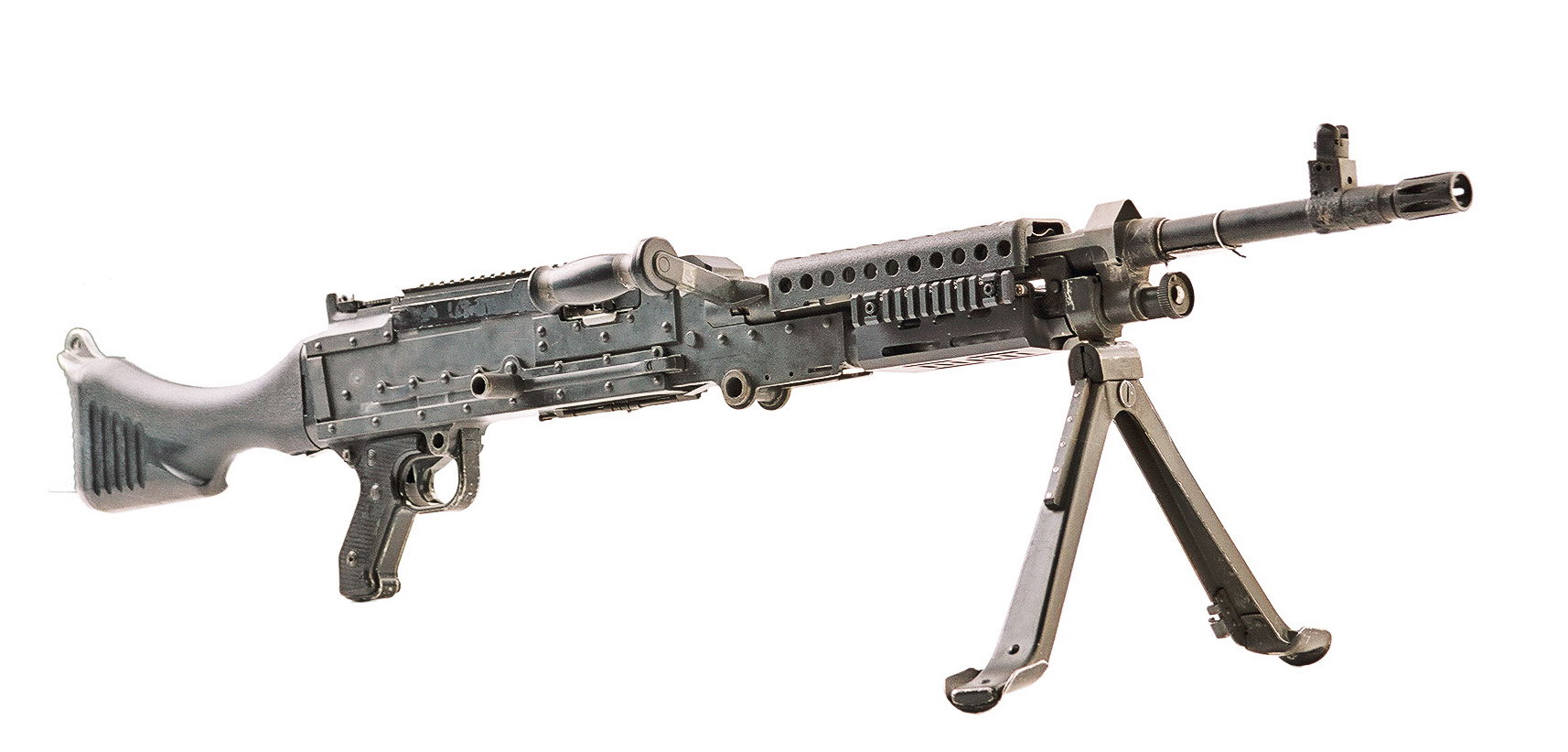

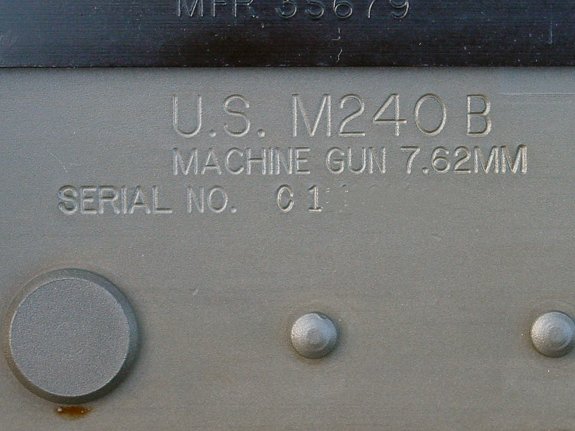

M240B

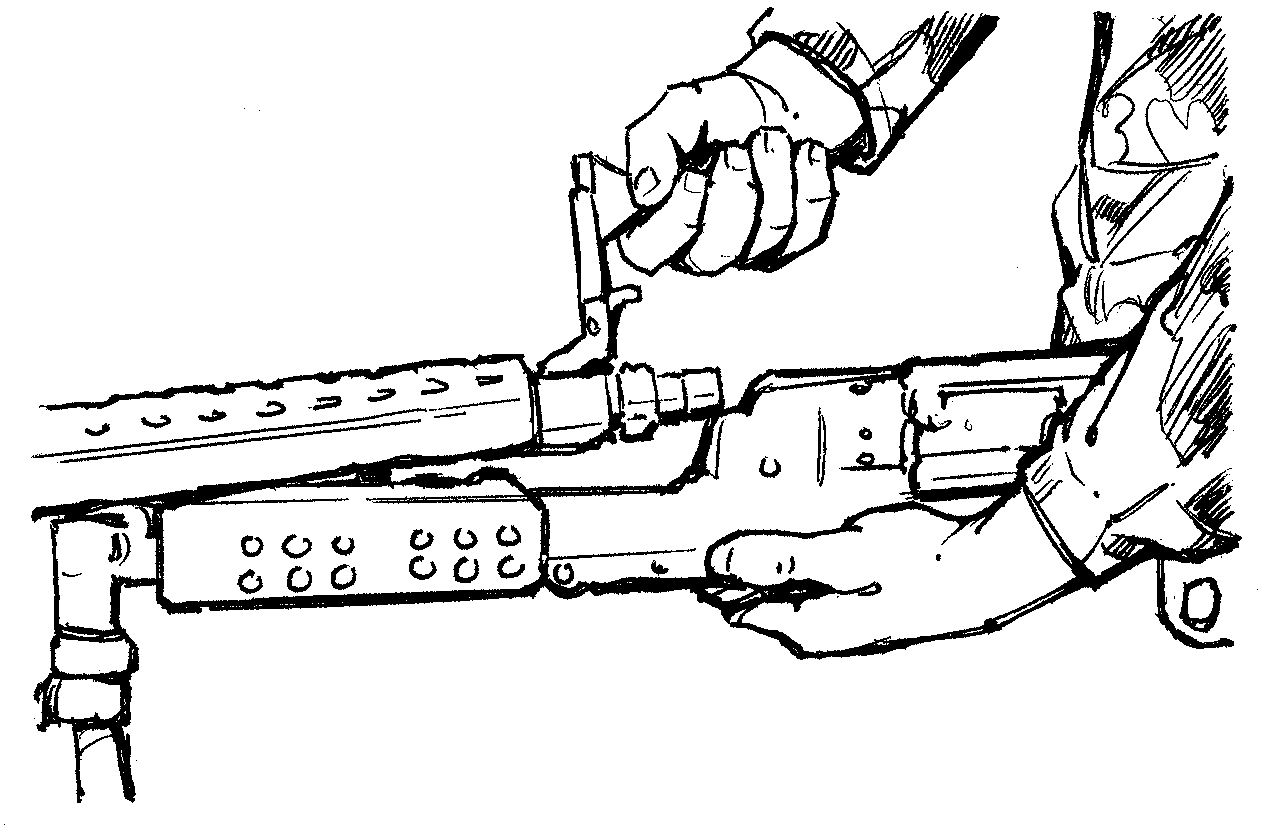

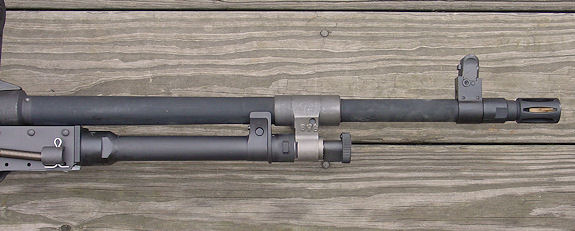

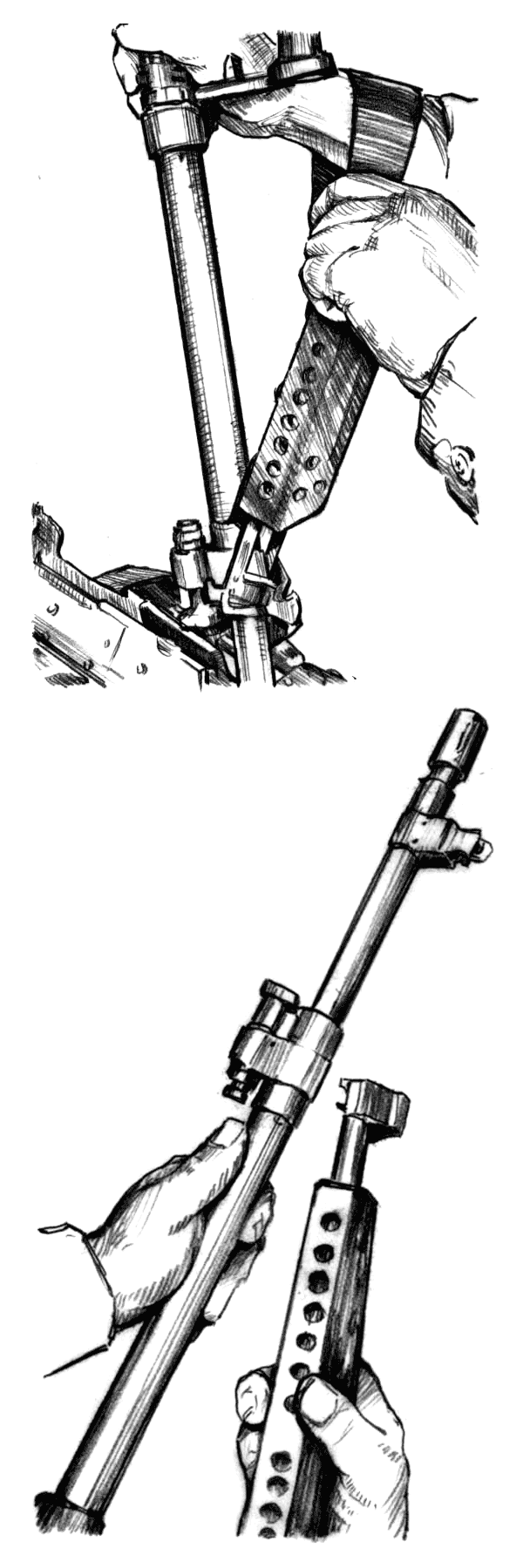

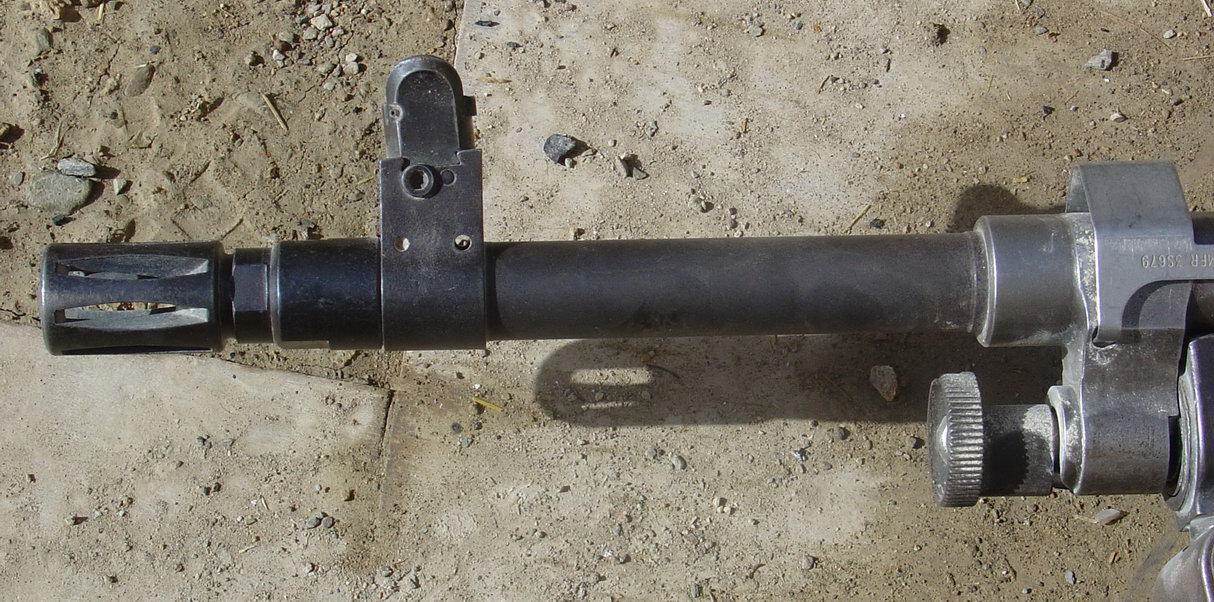

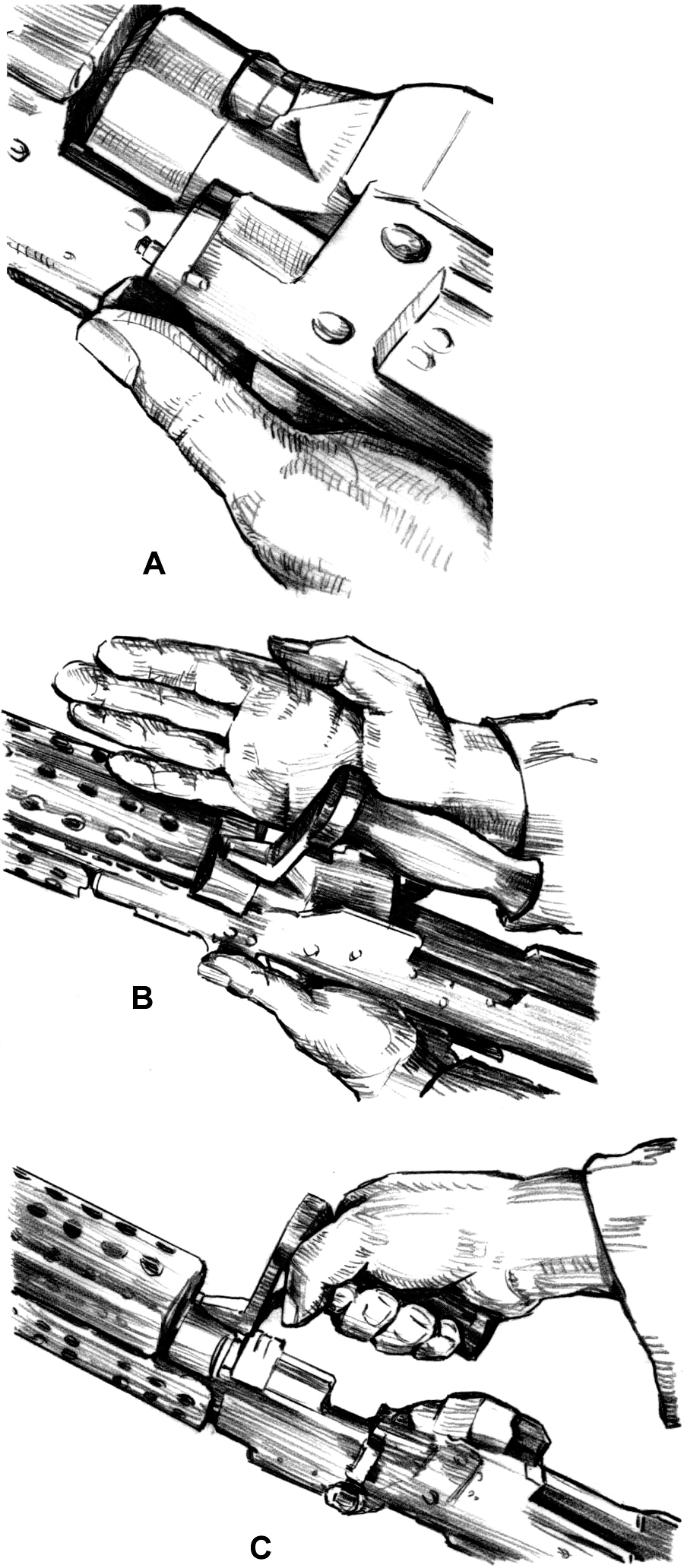

虽然M240B加了一个枪管隔热罩,但这个隔热罩不与任何零件接触,因此对更换枪管的步骤不受影响

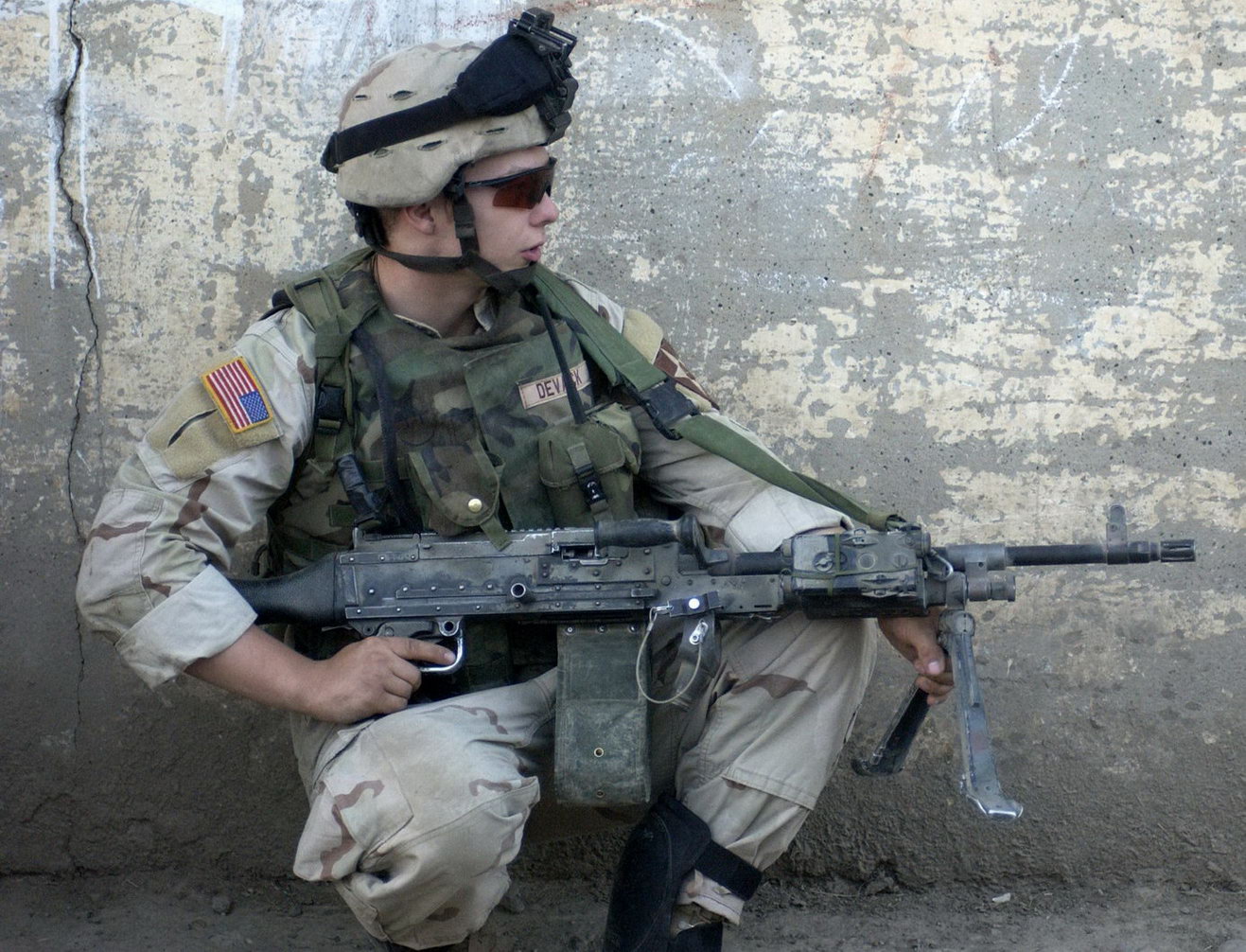

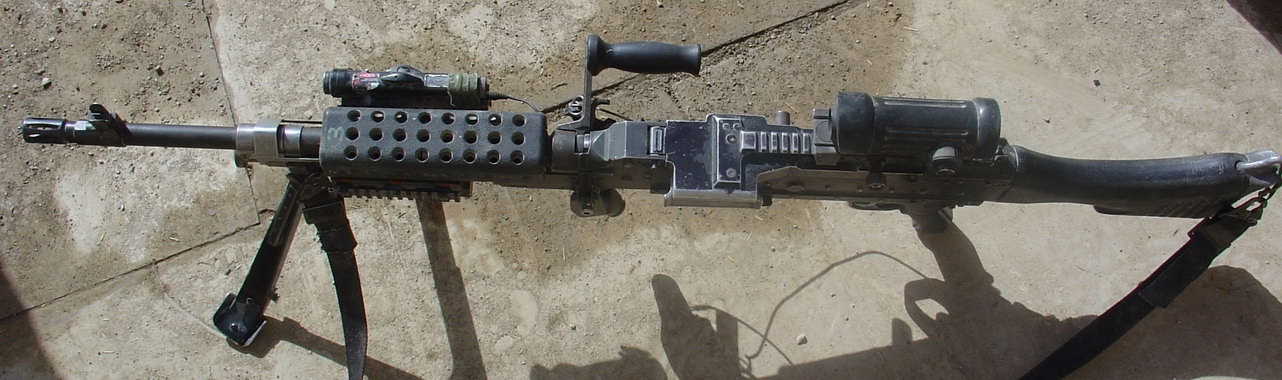

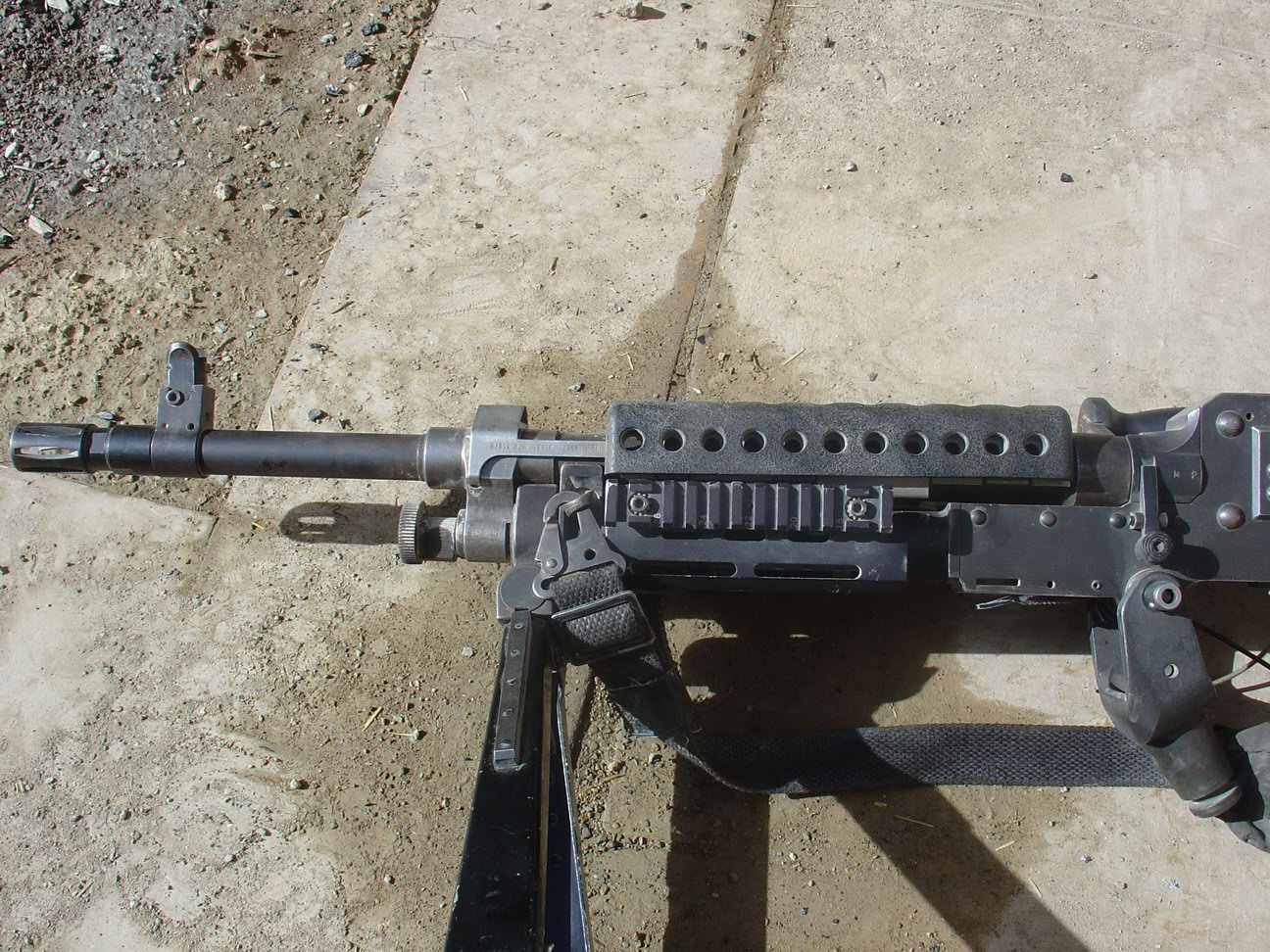

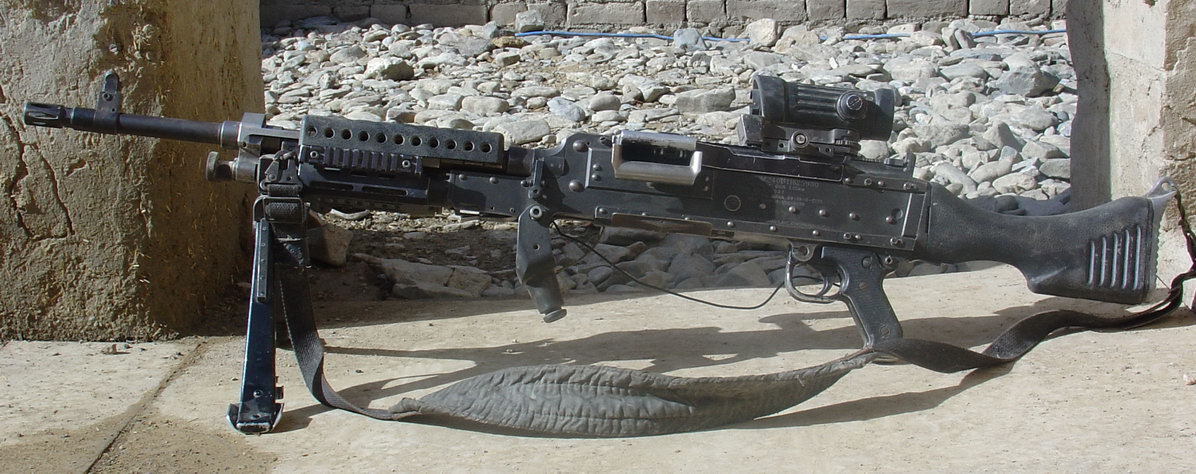

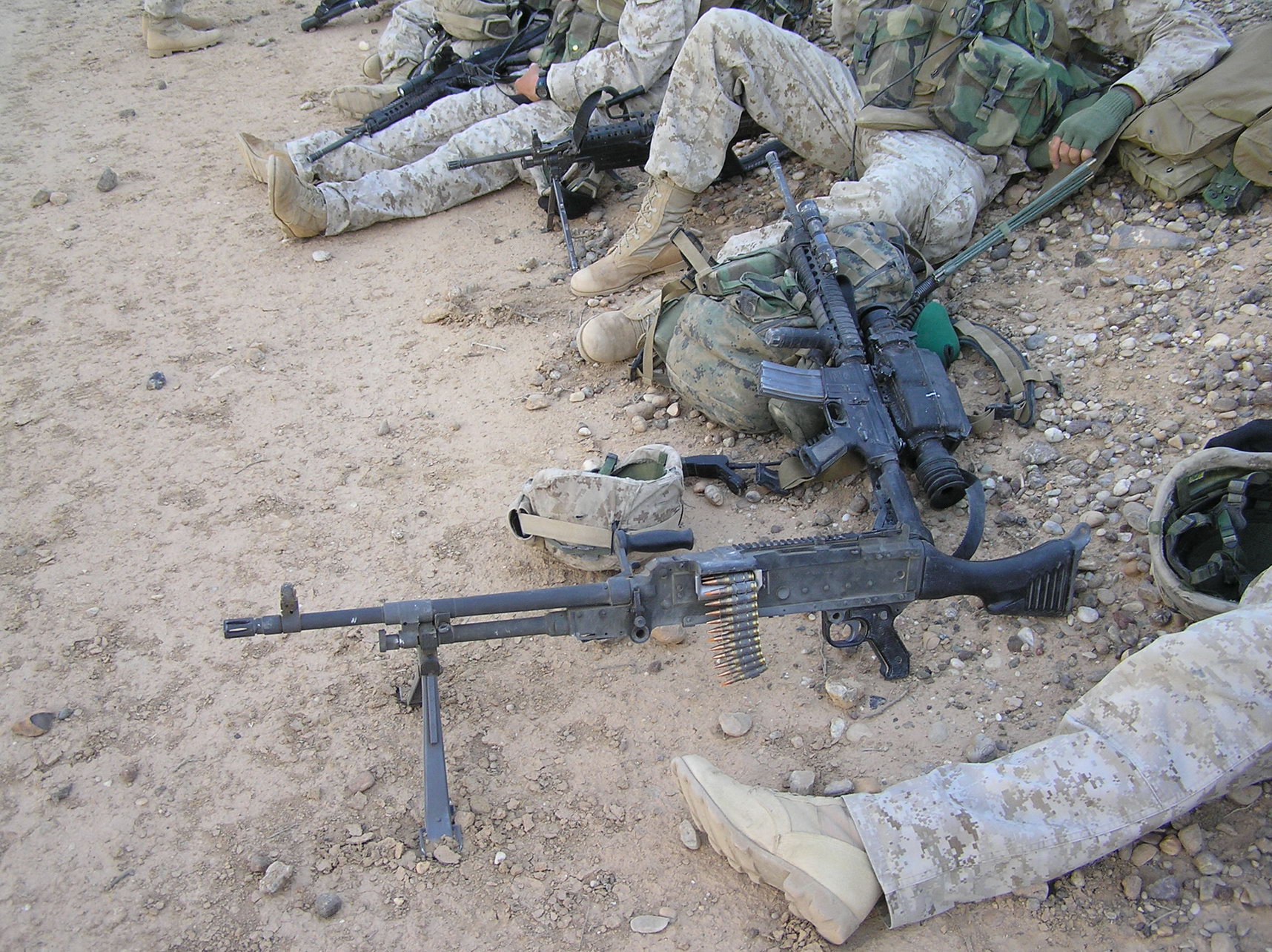

在伊拉克战场上使用的 M240B细节,前托上增加了皮卡汀尼导轨

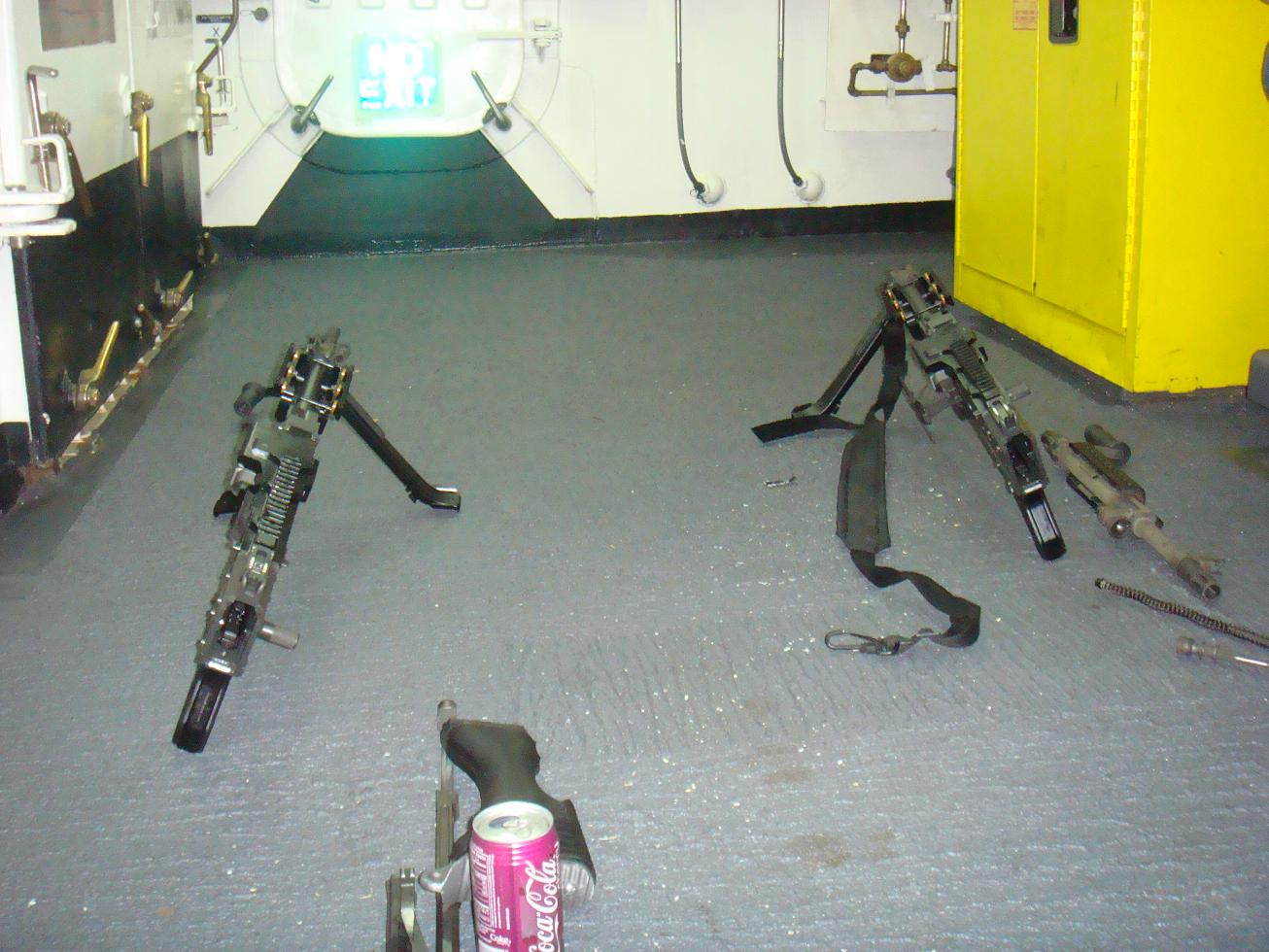

海豹的武器库里的M240B

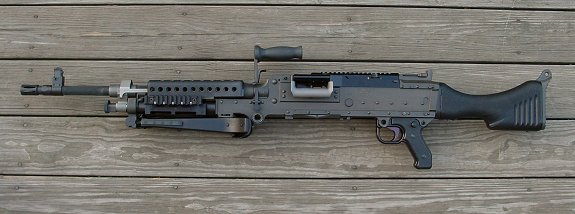

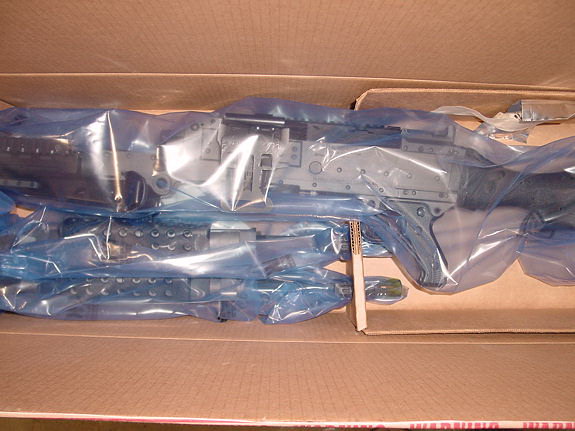

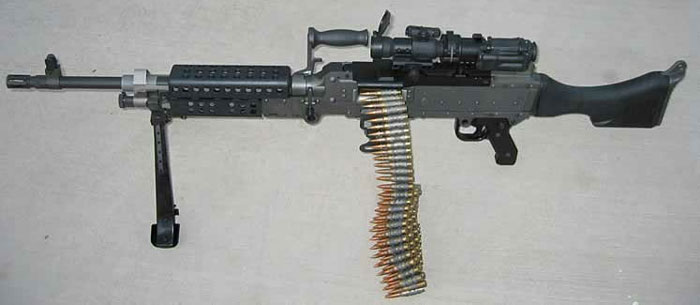

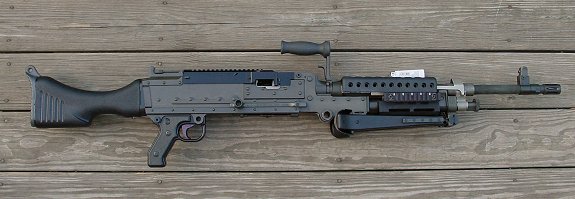

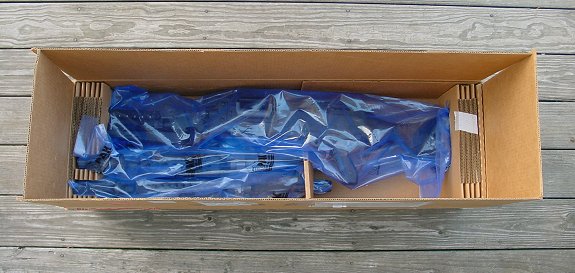

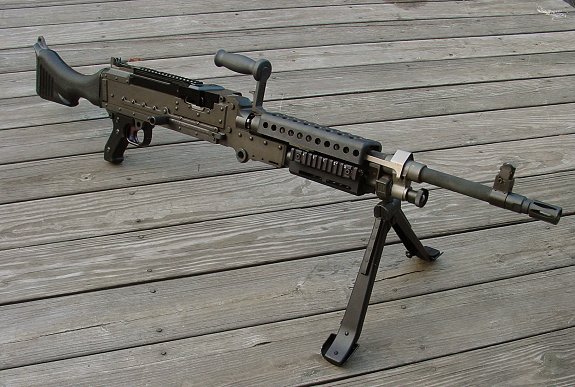

网上枪店卖的M240B


这两名陆军的士兵使用的应该是M240B,但却拆掉了枪管隔热罩,只保留了带皮卡汀尼导轨的前托


游骑兵装备的M240G?或者是拆掉枪管隔热罩的M240B?

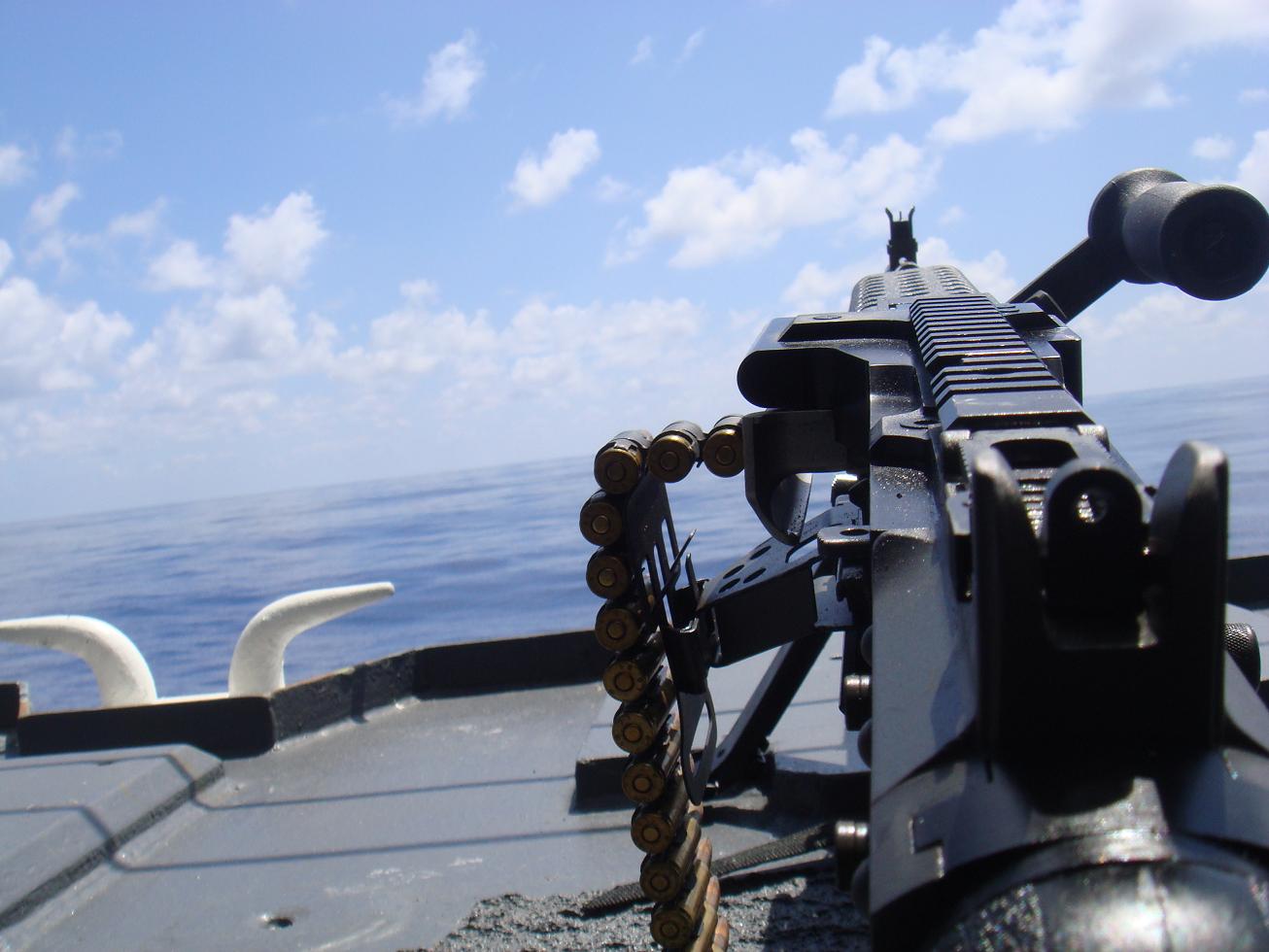

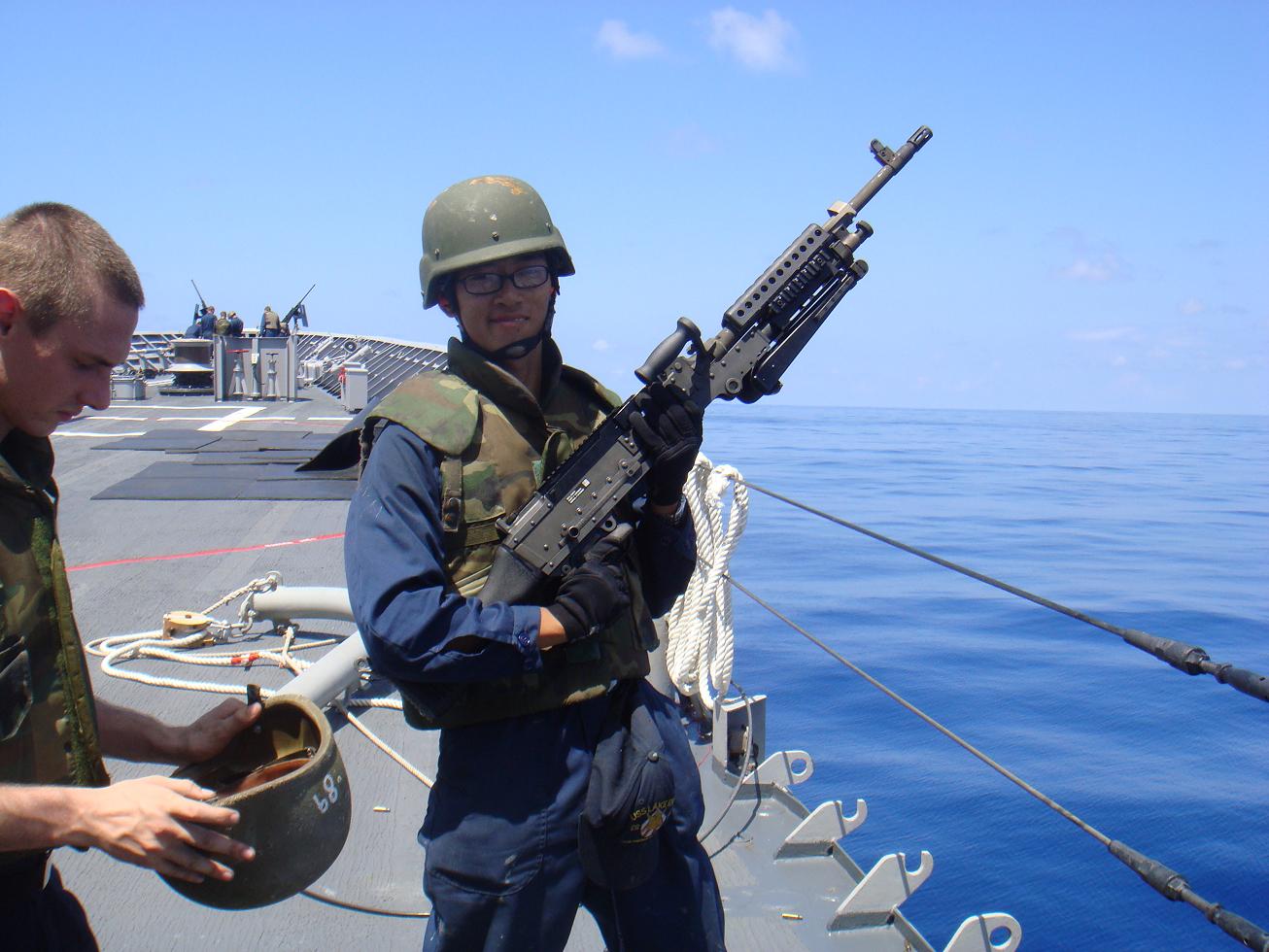

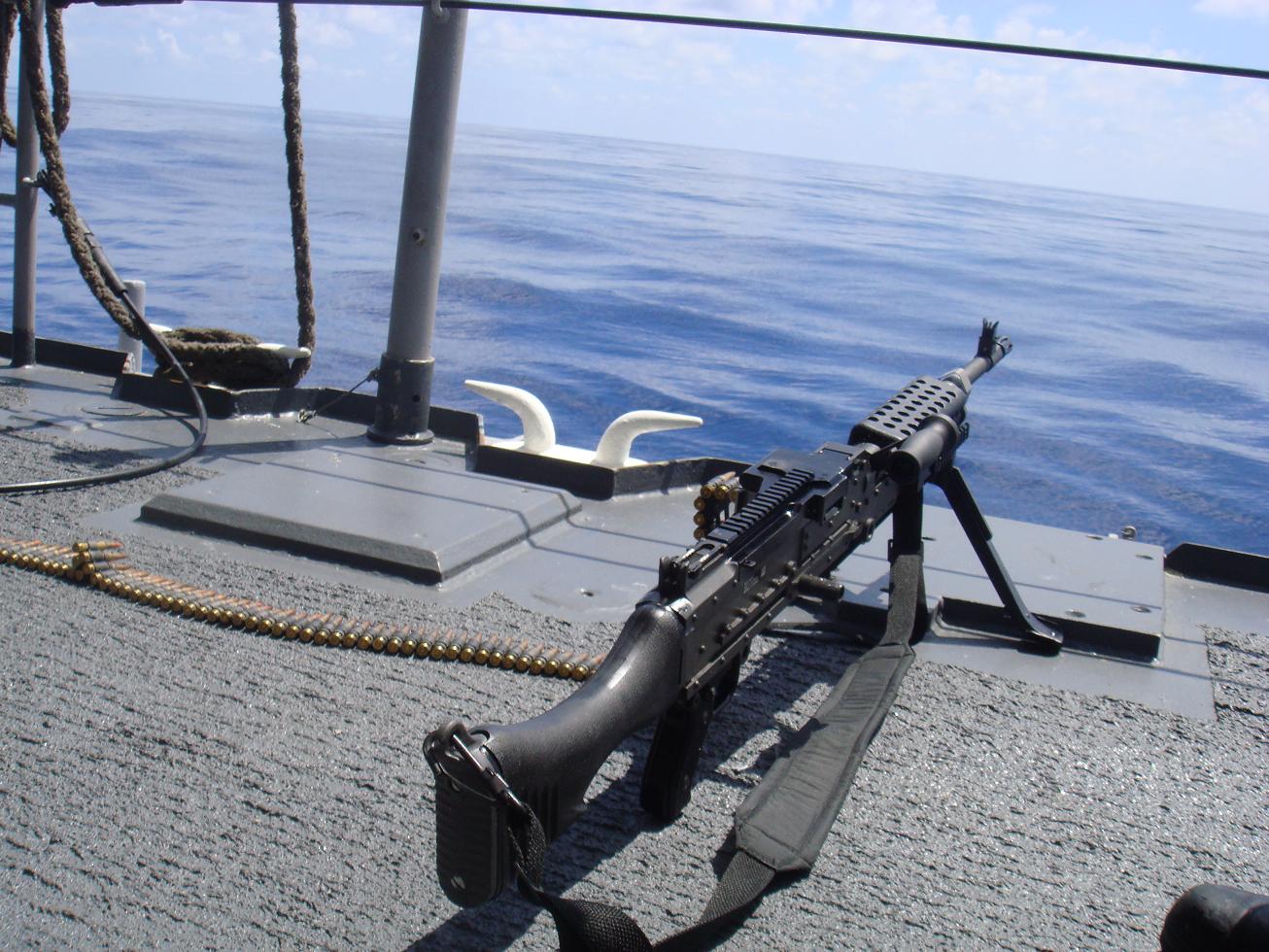

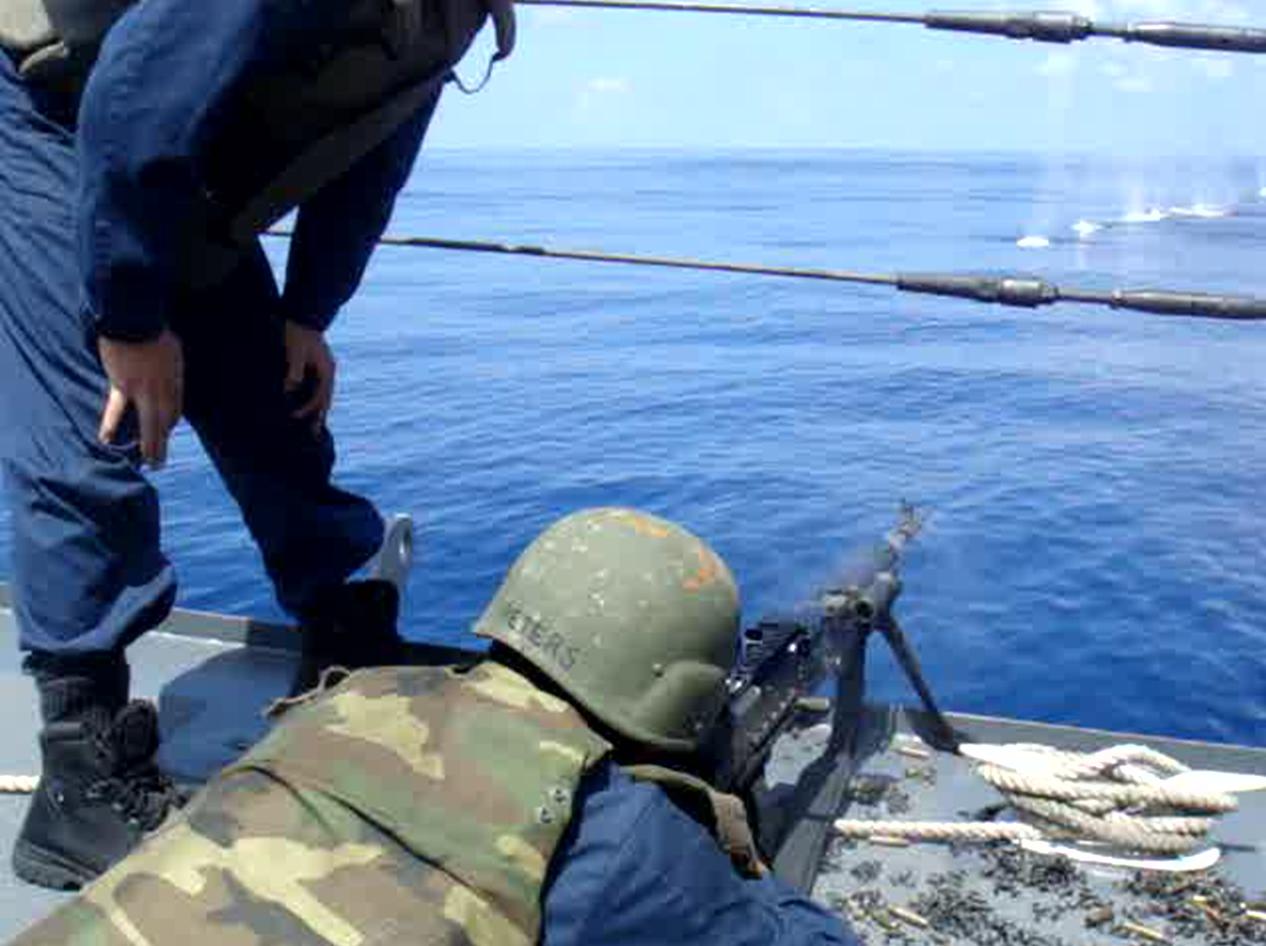

TV君在CG70上打M240B,看来海军的装备和海军陆战队不一样

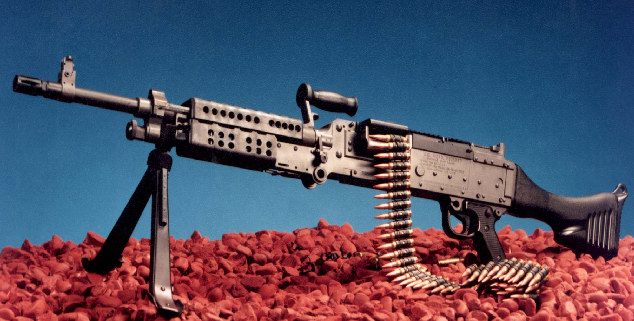

M240的FN海报

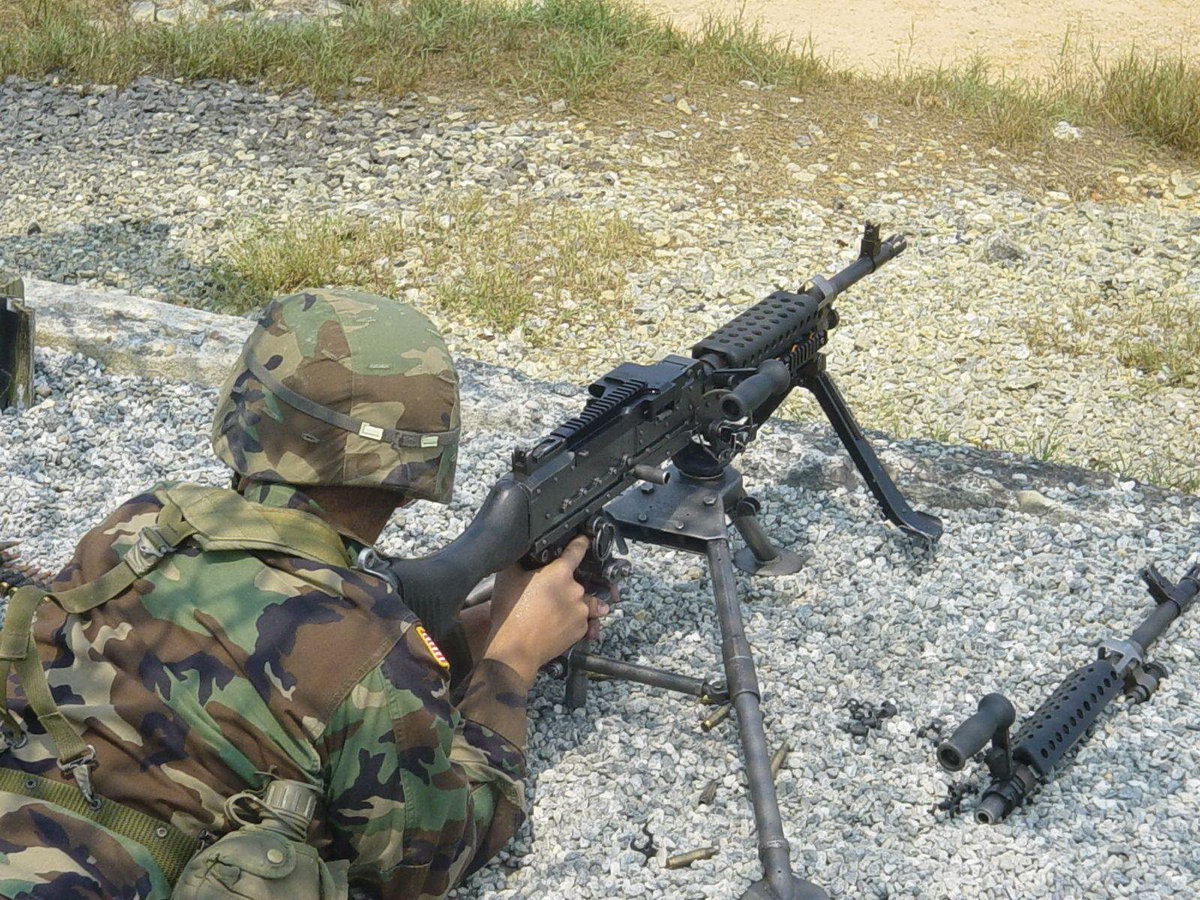

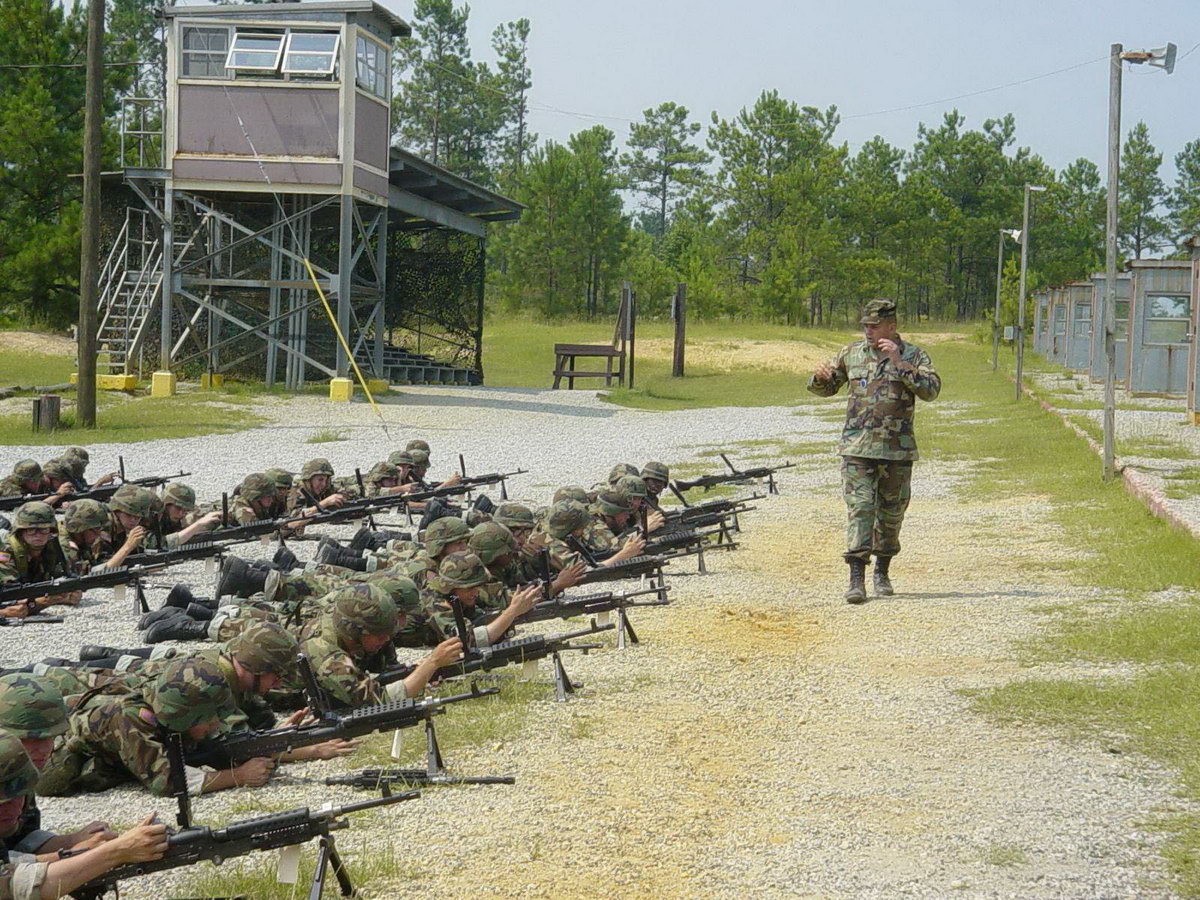

M240B的训练

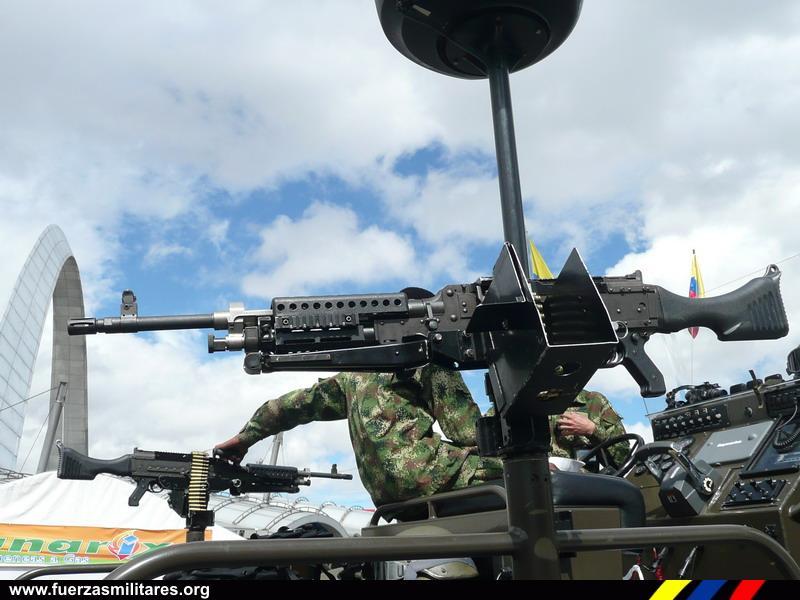

M240系列不只装备美军,也用于对外军事援助,例如这是哥伦比亚军队的M240B

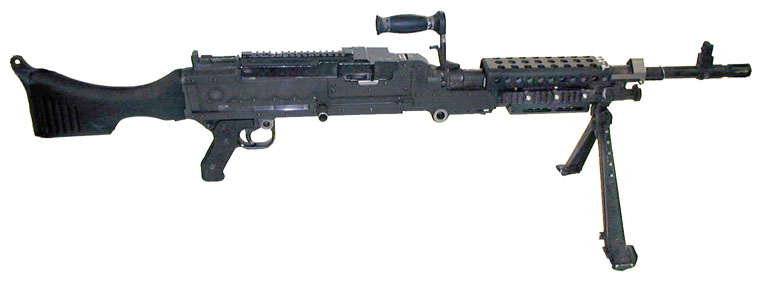

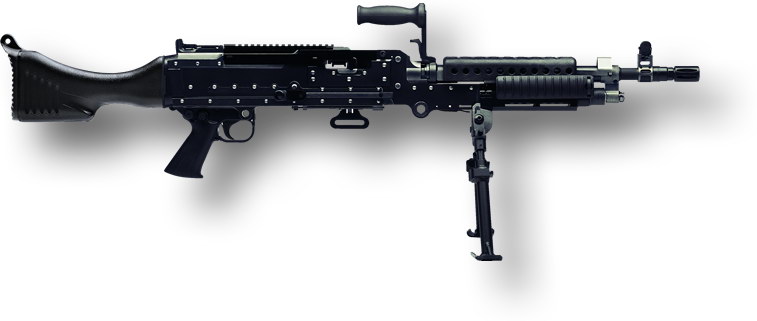

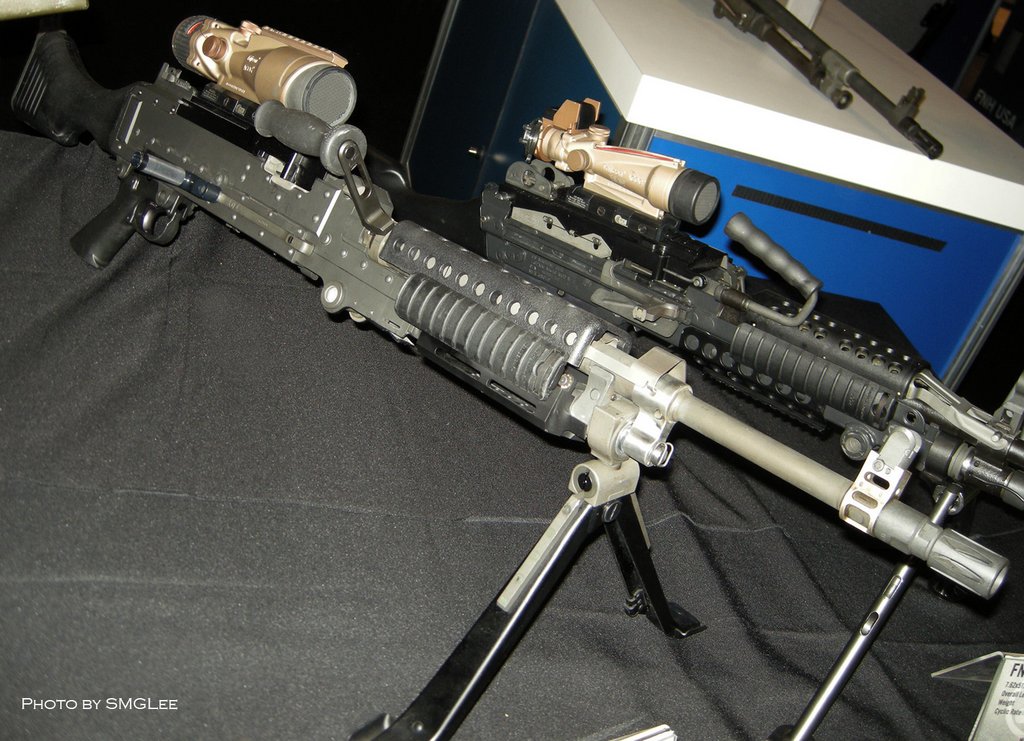

最新的M240B在前托两侧加上皮卡汀尼导轨

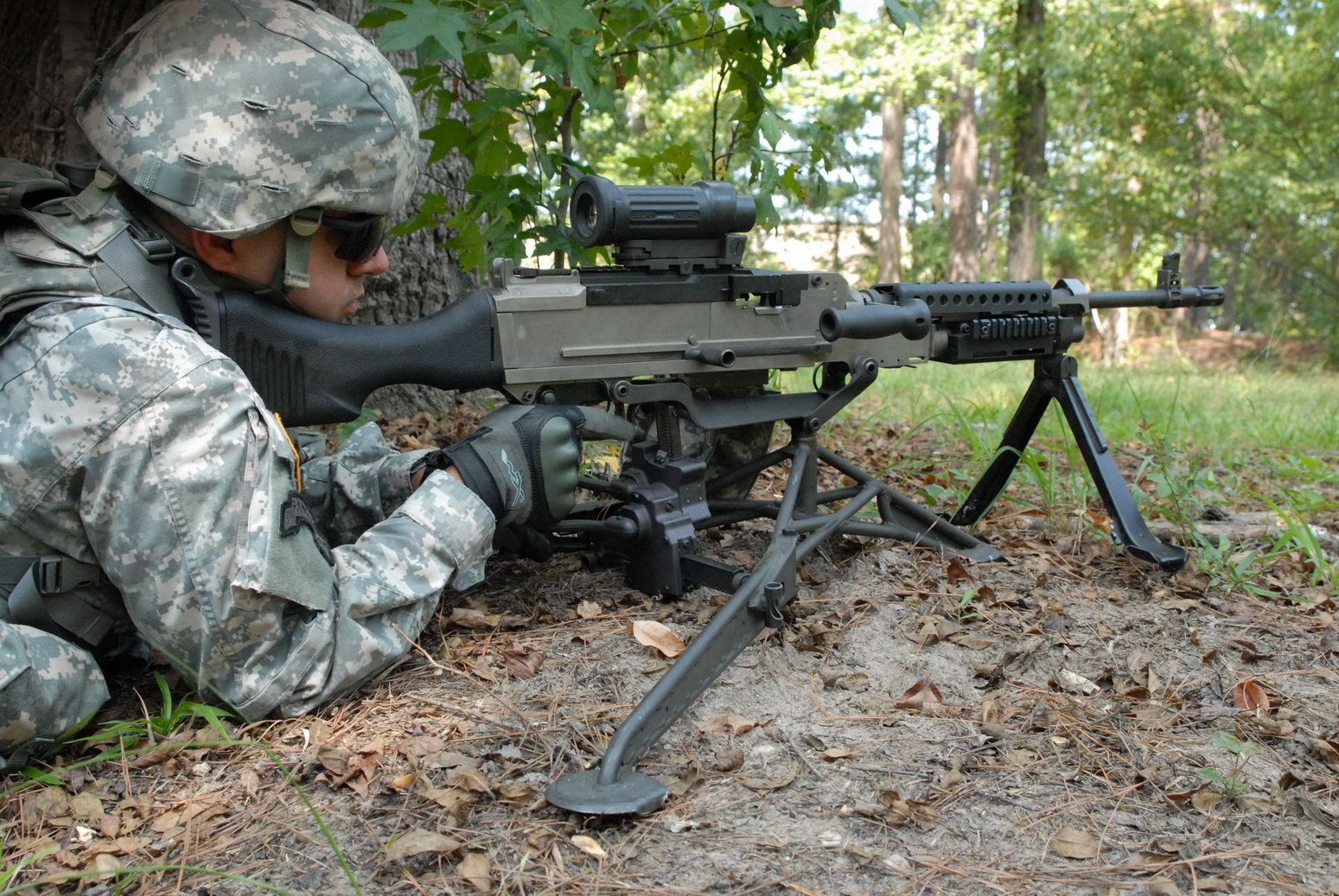

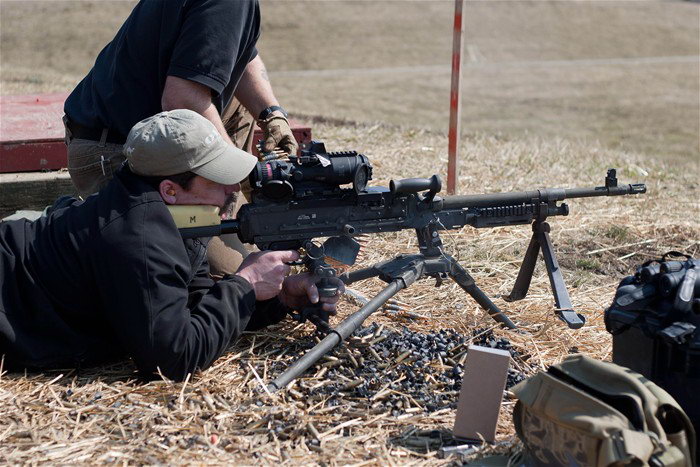

安装在M192轻型三脚架上的M240B,这种三脚架将来会作为M240L的配套三脚架

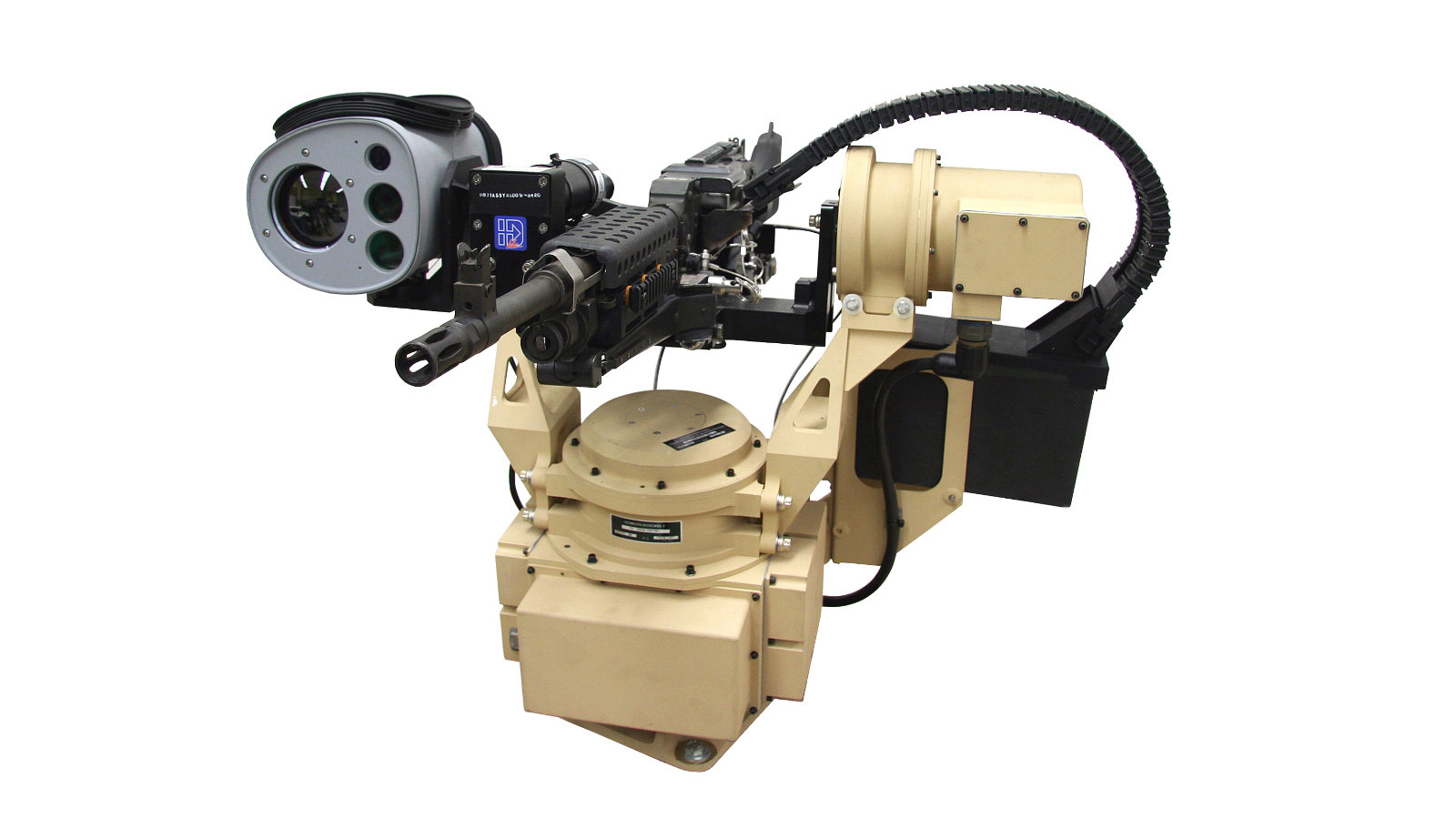

装在遥控武器站M153 CROWS上的M240B

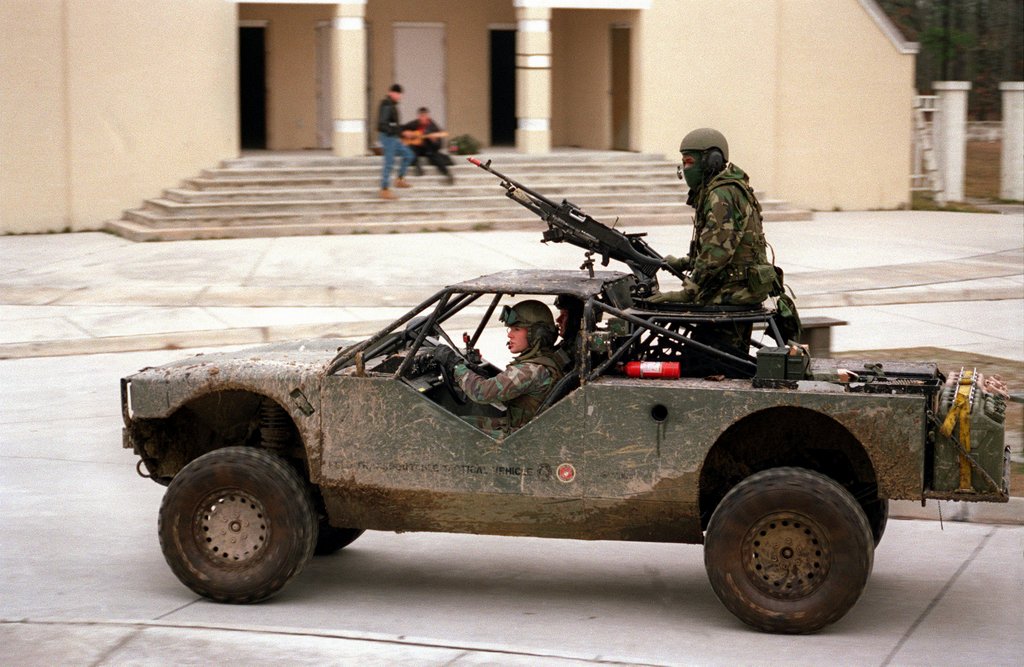

海军陆战队在1990年代的城市战演习中试用过的高机动战术车HTTV

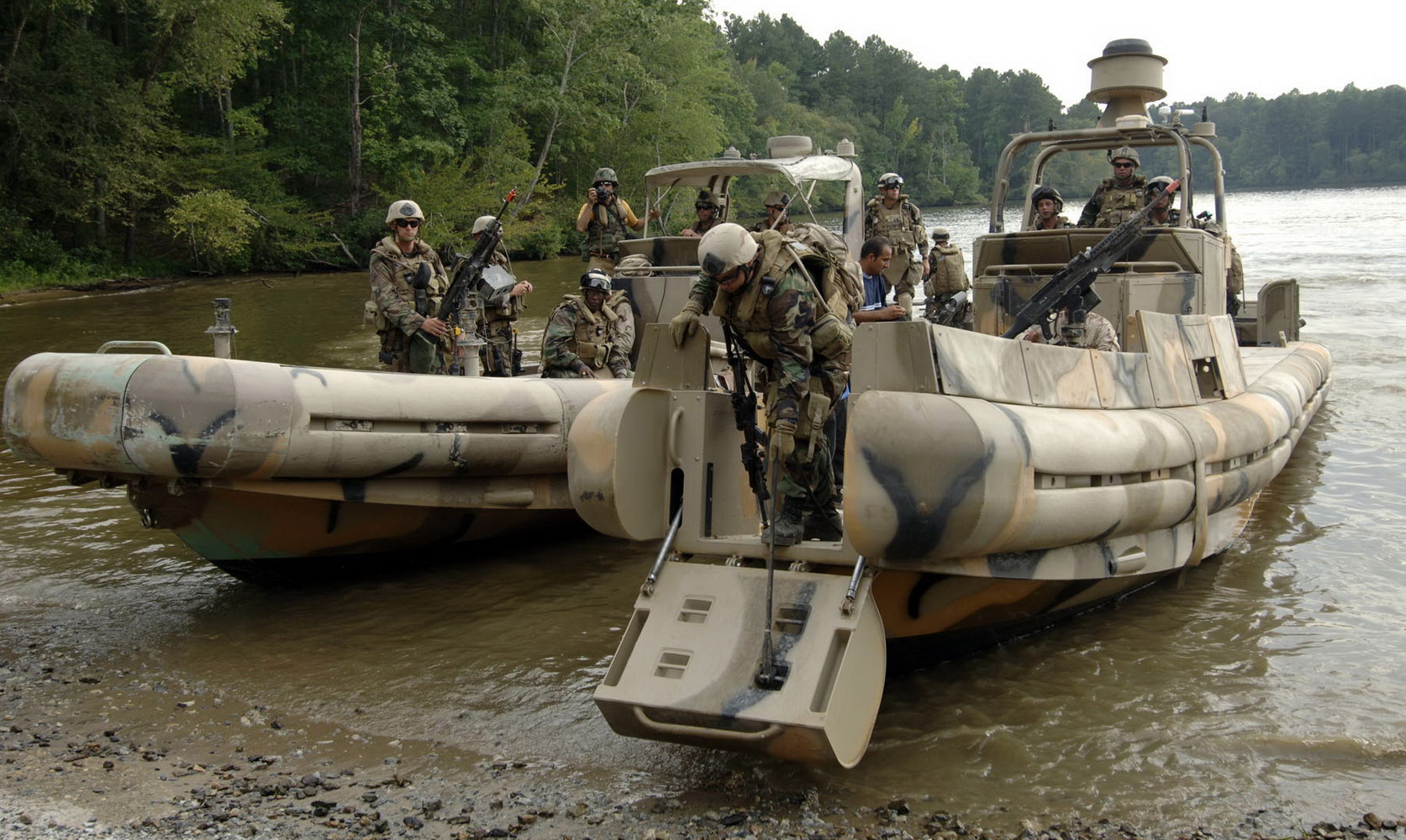

美国海军和海军陆战队在伊拉克使用的充气式巡逻艇SURC(Small Unit Riverine Craft)在艇艏通常配备两挺M240B

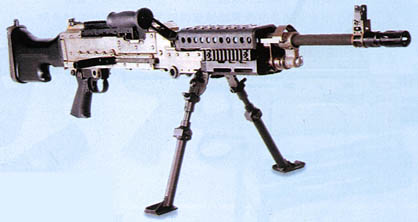

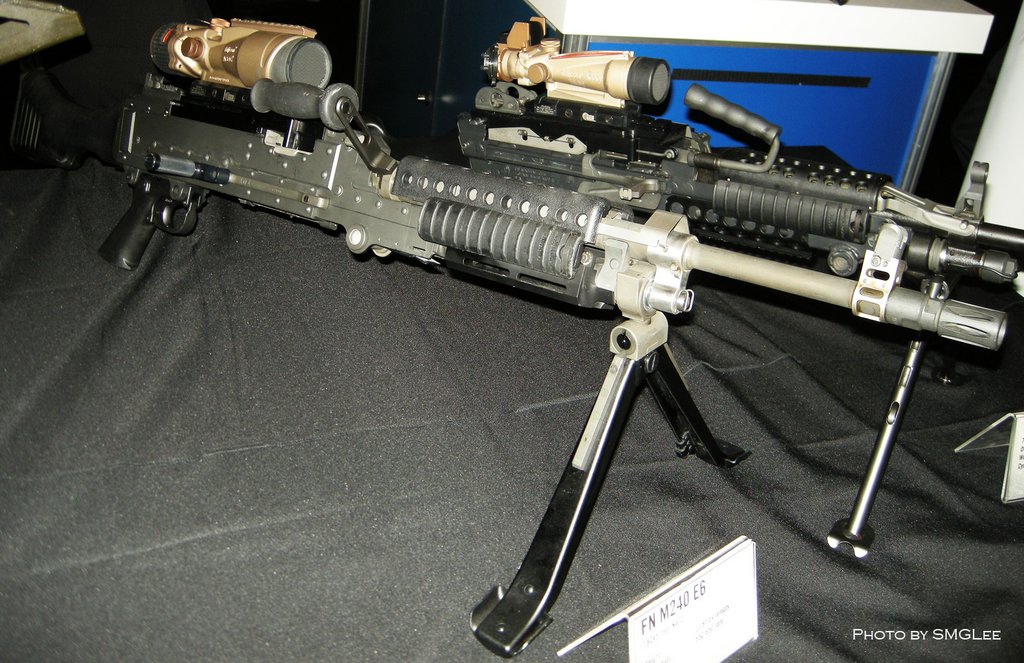

最早的M240E6原型


早期的M240LW

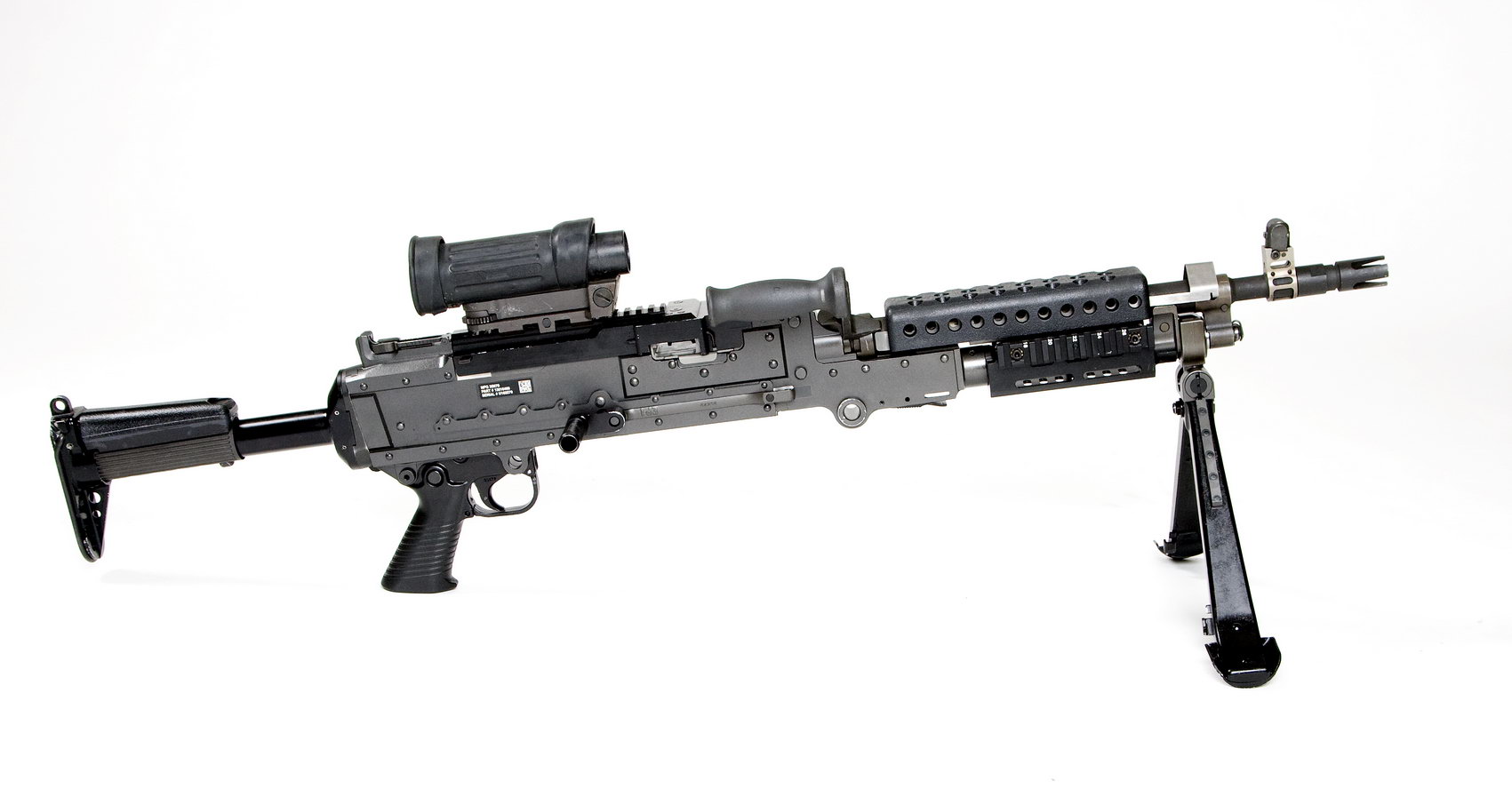

后期的M240L

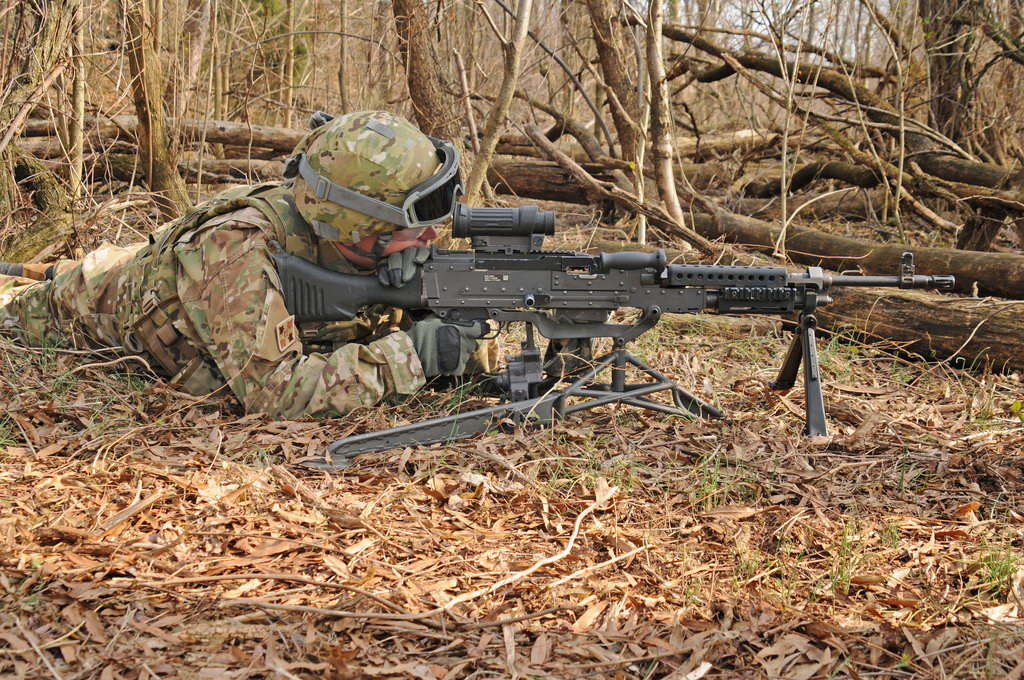

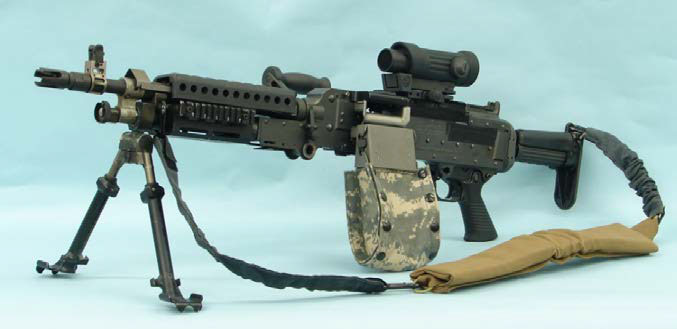

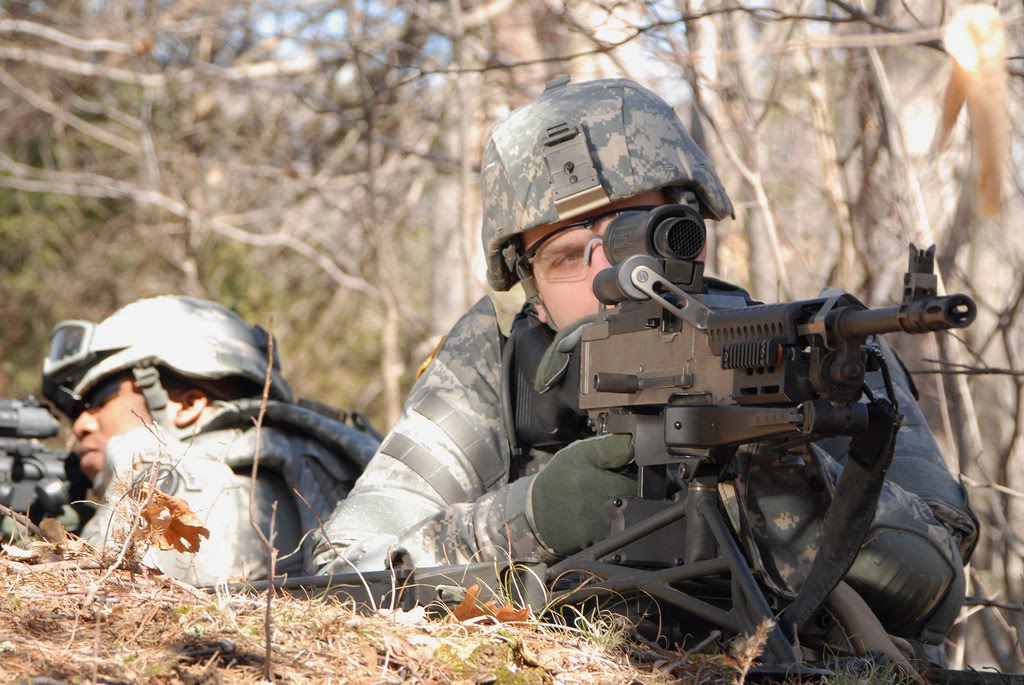

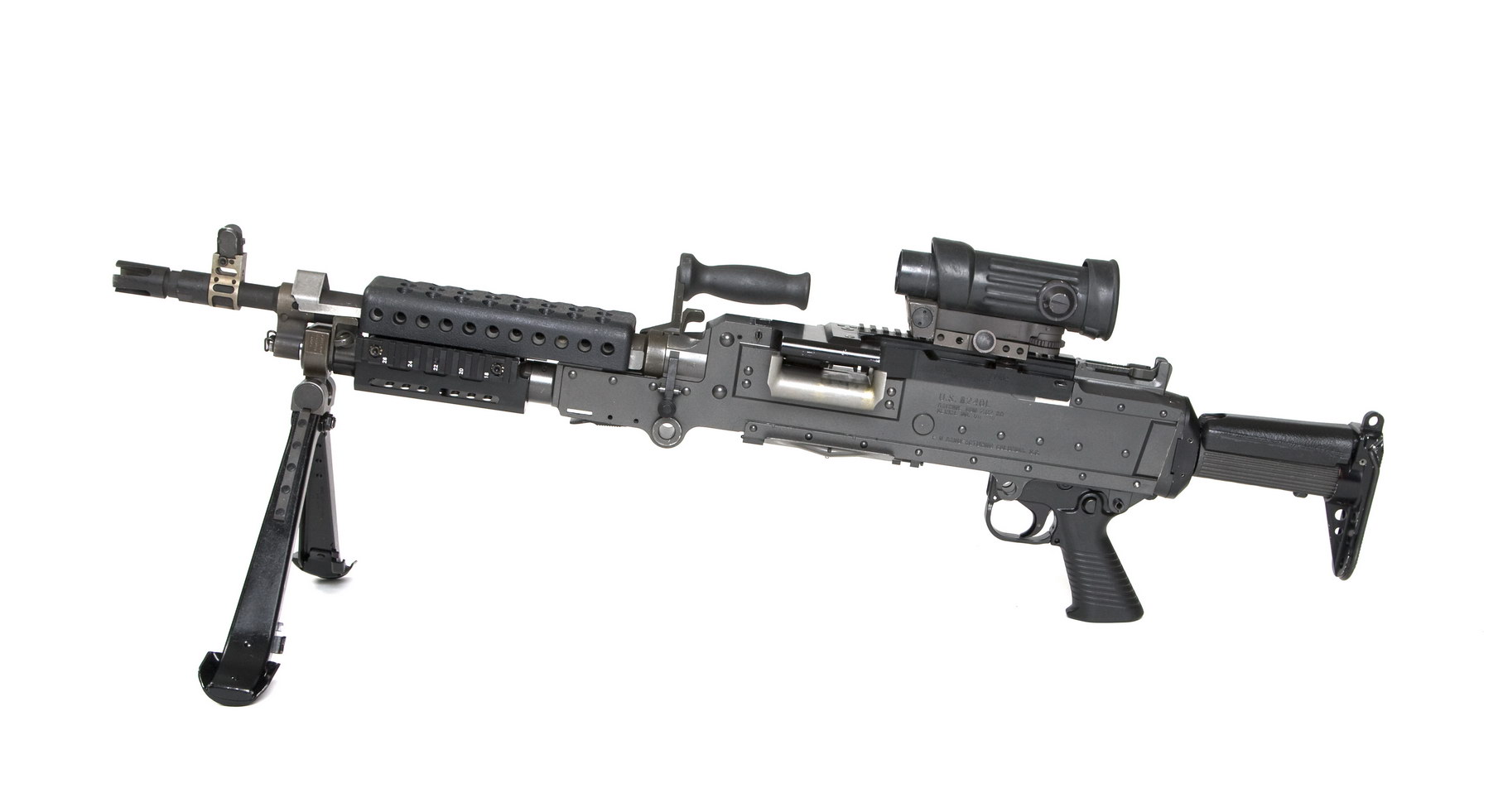

M240L


2013年游骑兵在阿富汗已经用上M240L

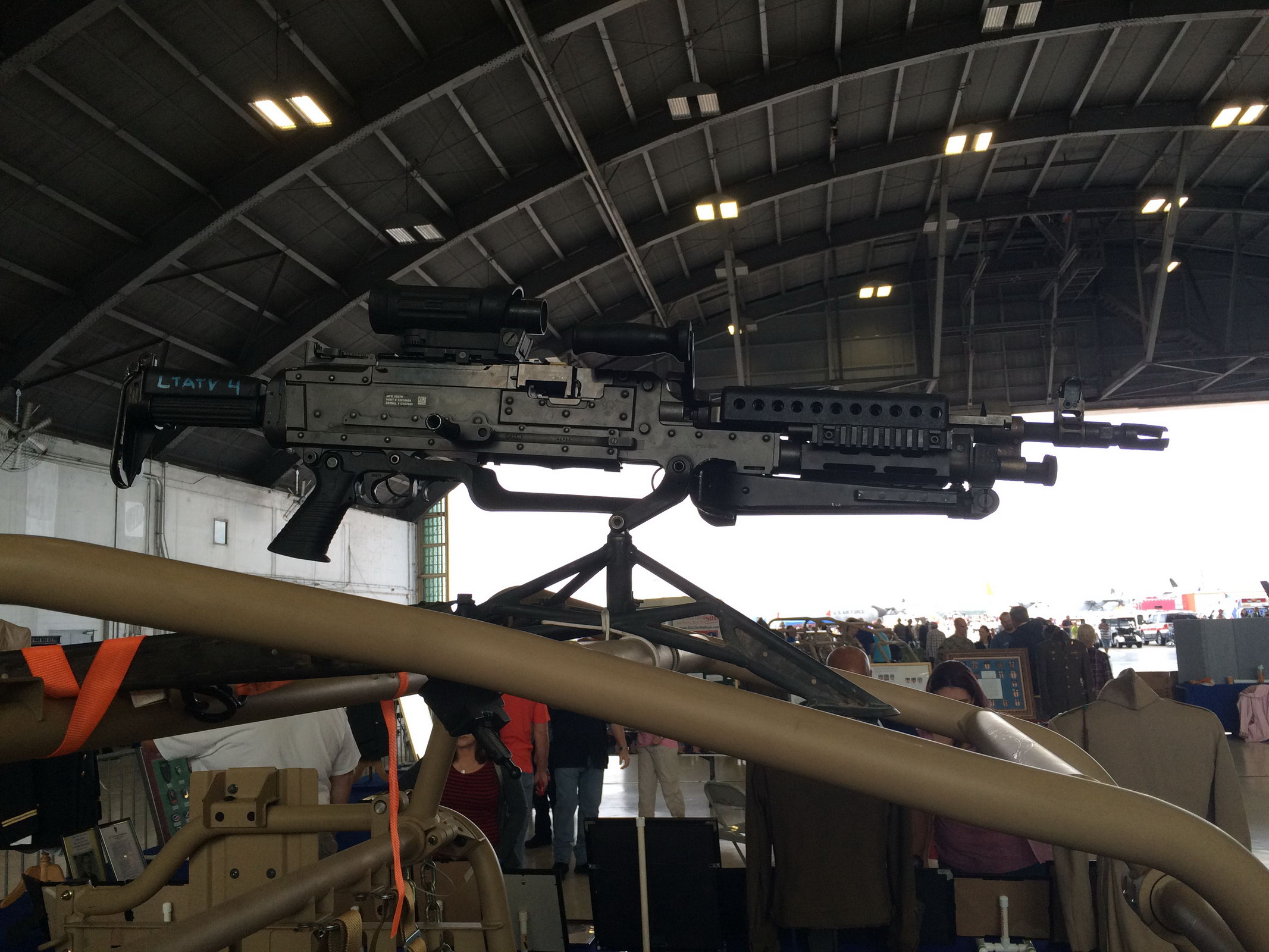

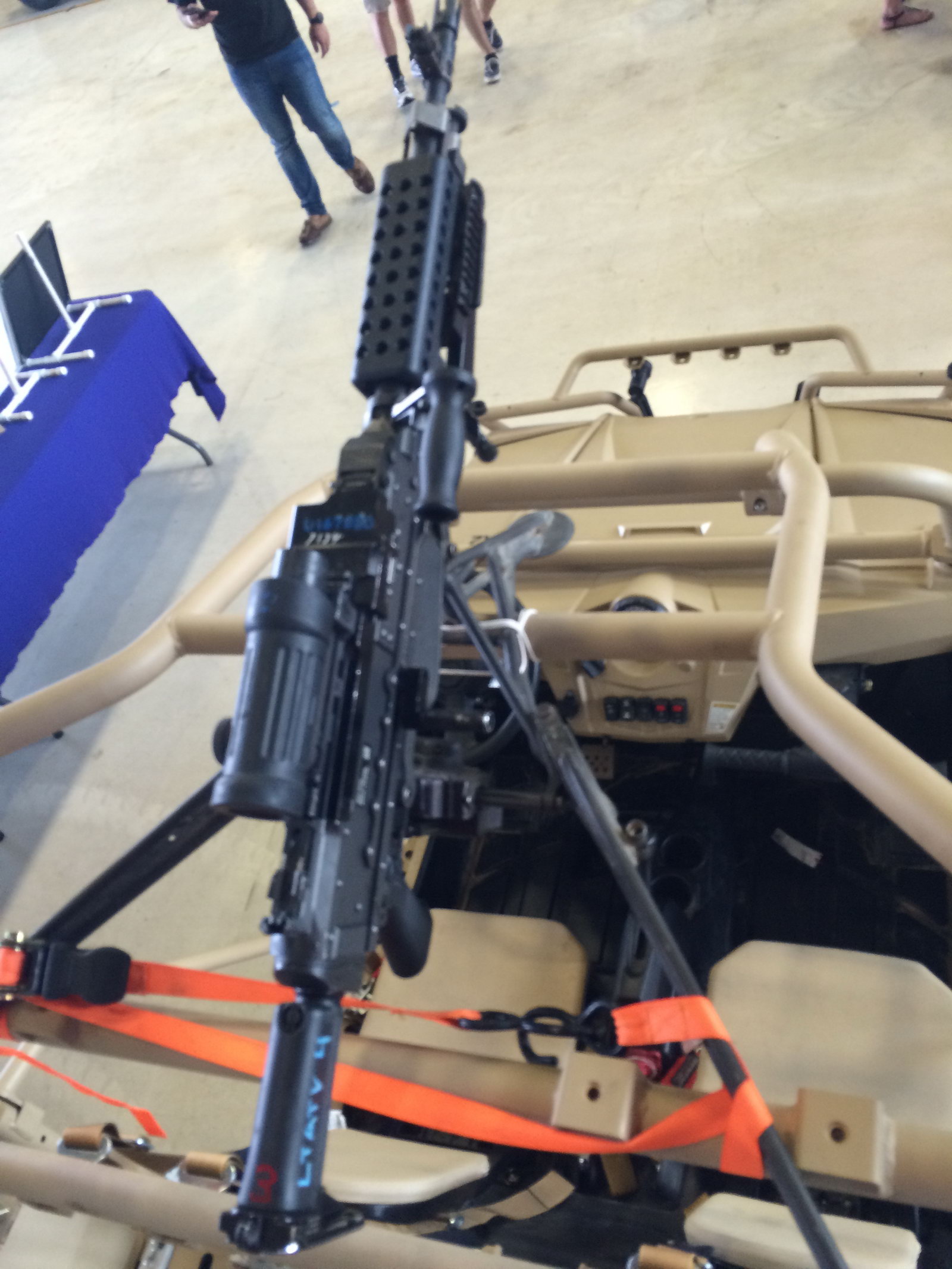

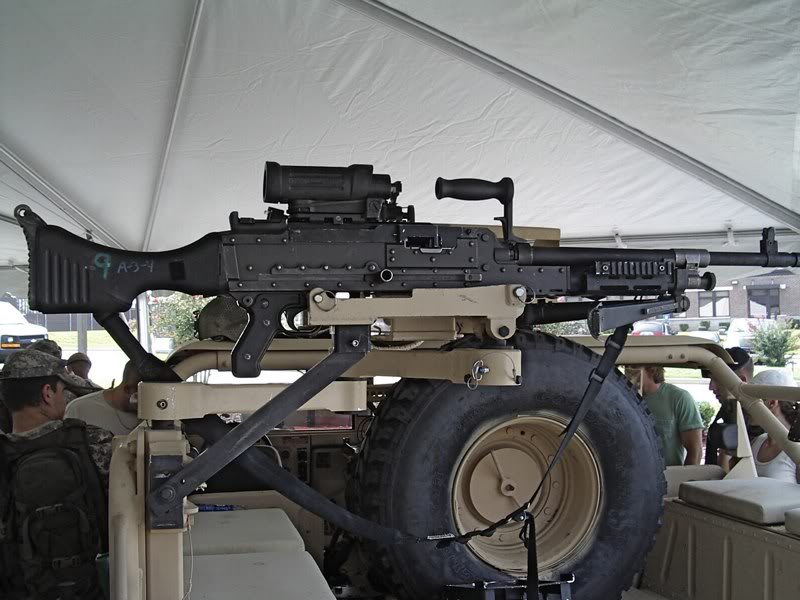

北美网友StevenZhou在2016年美国空军航展上的陆军特种部队的展摊上看到的M240L

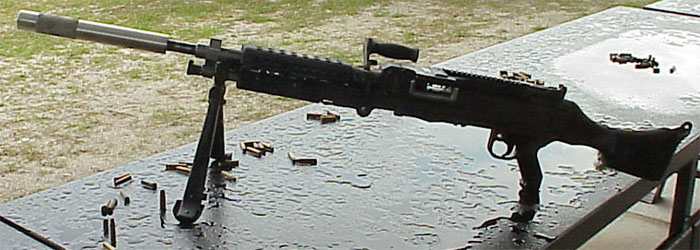

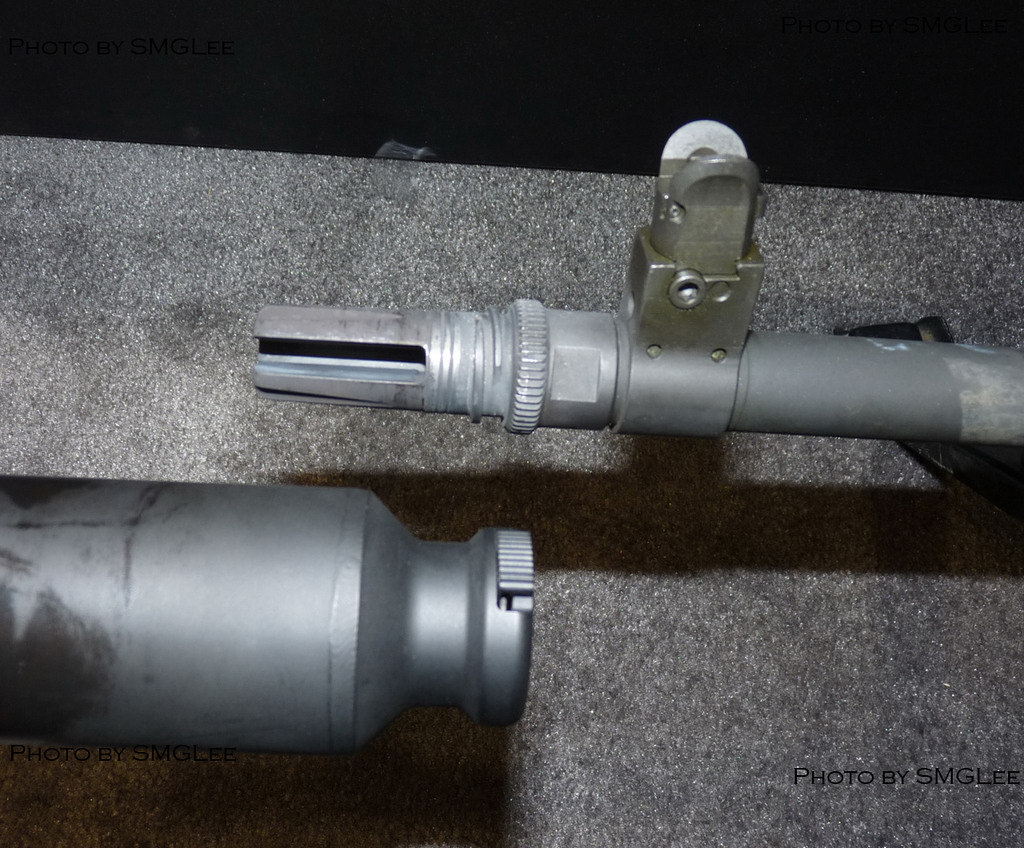

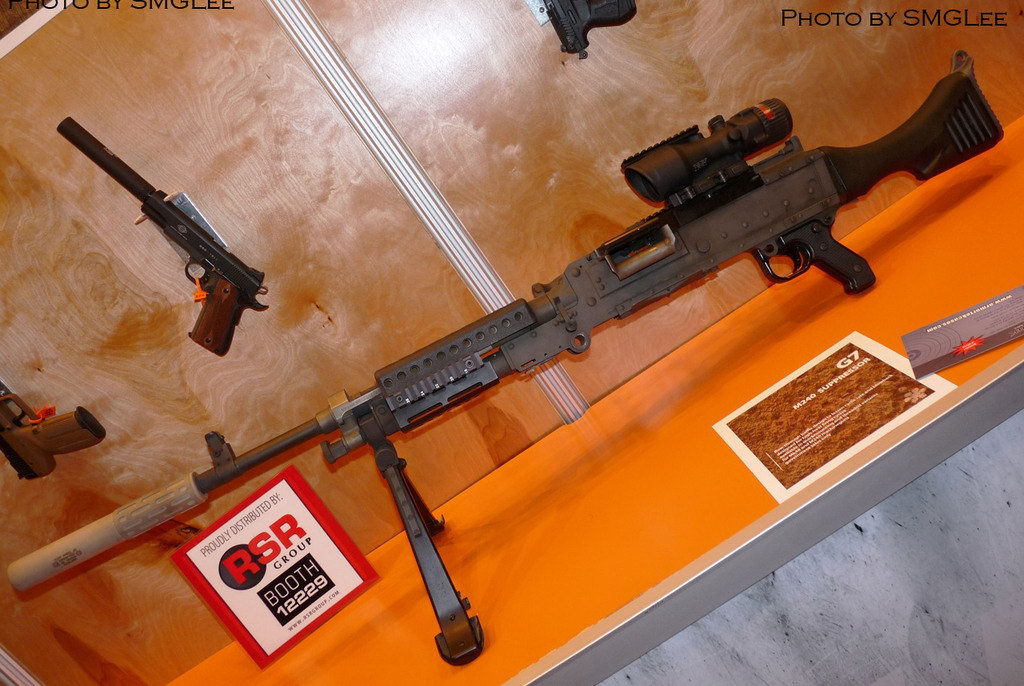

安装在M240上的AAC公司的消声器

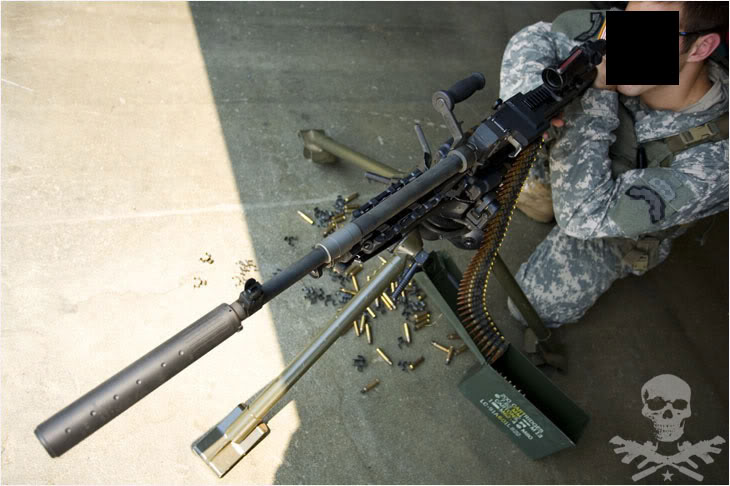

75游骑兵团的人正在试用AAC消声器


Gem-Tech公司生产的M240消声器

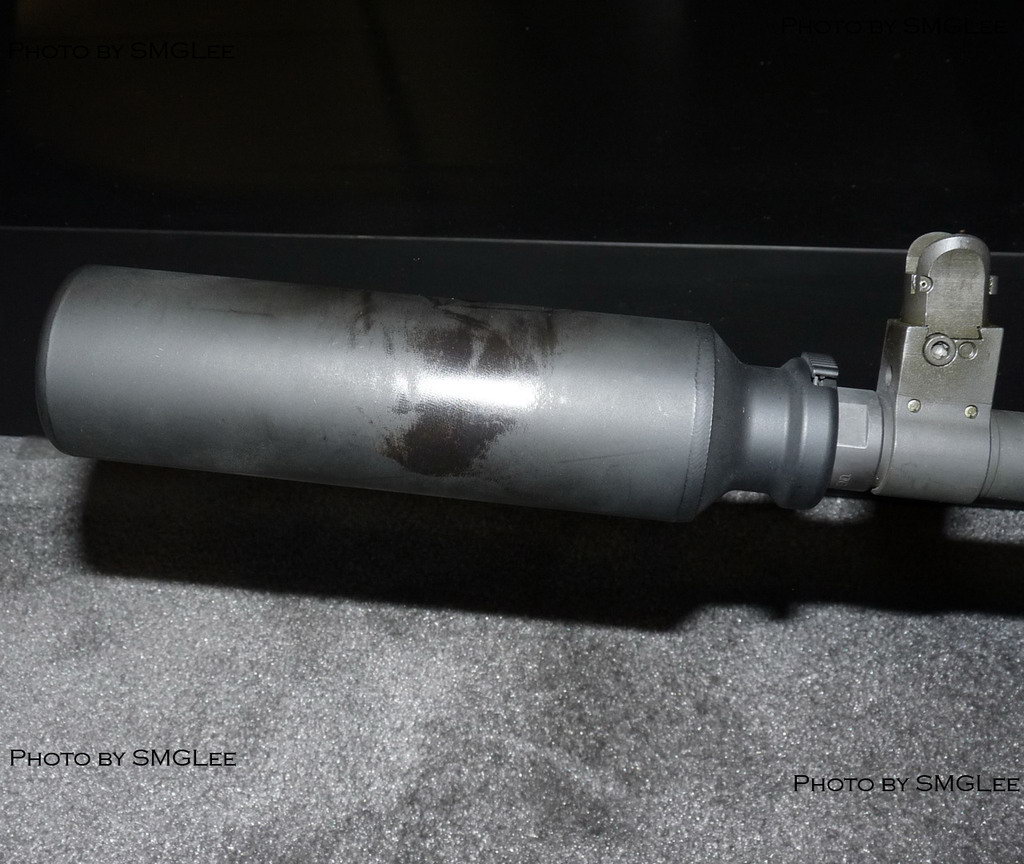

另一种消声器

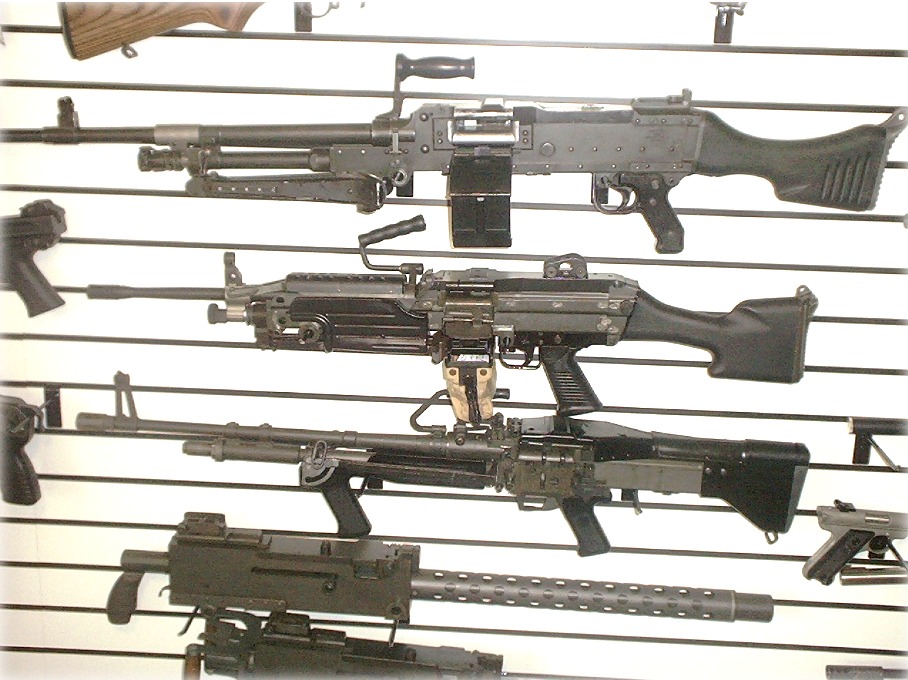

美军装备的弹链供弹机枪,从上到下为:M240G、M249、M60E3、M1919A4

资料来源:FNMI

     FNUSA

     DTIC

     WIKI.COM

2011-01-26/2020-04-05
