MP5SD消声型 |
|
|
|
口径： 9×19mm Para |
|
MP5简介◆MP5A◆MP5SD◆MP5K◆MP5K-PDW◆MP5/10◆MP5/40◆MP5-N◆MP5SF◆HK94◆SP89◆附件/配件◆使用中的图片 |
| 视频下载内容 | 下载链接及预览图 | 格式 | 时间长度 | 容量 | 来源 |
| MC51、MP5SD和HK53的实弹射击演示，短枪管发射步枪弹的枪口焰和后坐力果然大 |  |
WMV | 1分05秒 | 6.41MB | Silencer Tests |
| 3人轮流射击MP5SD，我猜测是HK ITD训练的录像 |  |
AVI | 5秒 | 417KB | HK公司50周年纪念光盘 |
20世纪60年代末期，HK公司开始开发MP5SD，最初是为开发特种部队用的兵器而进行MP5配装消声器的研究，70年代初研制成功了MP5SD。MP5SD的消声器并不能完全消除枪声，但可以在一定距离上听不出枪声。由于反恐怖部队对恐怖分子的攻击作战方式是必须在敌人未觉察出攻击位置时，一下子攻入其中心部位，因此MP5SD一出现就受到反恐怖部队的重视。1977年，GSG9在摩加迪沙机场反劫机作战中就有使用MP5SD。

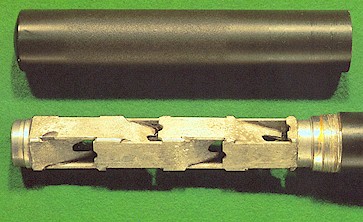

MP5SD消声器的结构是在枪管上钻有30个直径为3mm的小孔，枪管外面套有消声筒，消声筒内有两个分开的气体膨胀室。射击时，一部分火药气体经枪管上的小孔进入后膨胀室，以降低燃气压力，从而减少运动弹头的加速度；前膨胀室用以改变燃气排出方向，降低侧向排出气流的声响，并使弹头以亚音速飞离枪口，因而在飞行中不会产生激波声响。MP5SD用普通弹的初速为285米/秒，枪口动能为380焦耳，膛口噪声约70分贝左右，不过有效射程也比较低，为135米。 |
|
和其他MP5所用的外接式消声器不同，MP5SD的消声器采用了不分解的结构，据HK公司的产品说明，积存在消声器内的碳残渣会随着继续发射的火药燃气从前端喷出，因而无需缷下清洗。

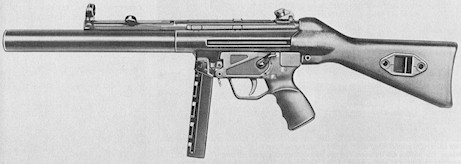

早期的MP5SD的消声器无加护木地暴露出来，当持续发射时，高温的燃气在消声器内扩散致使消声器发热而烫手。1977年出现了改良型的MP5SD，在消声器后半部包上橡皮套解决了问题。改良型的MP5SD分别称为MP5SD1（无枪托）、MP5SD2（固定式塑料枪托）和MP5SD3（伸缩式金属枪托）。

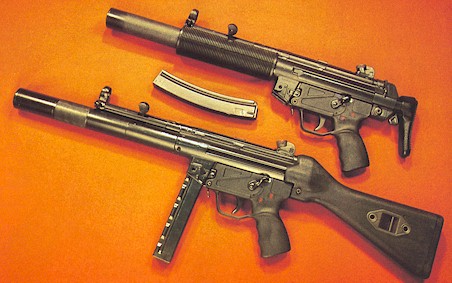

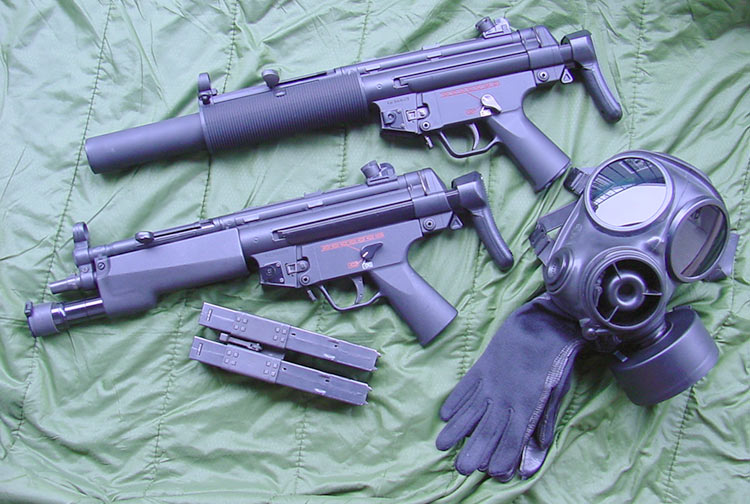

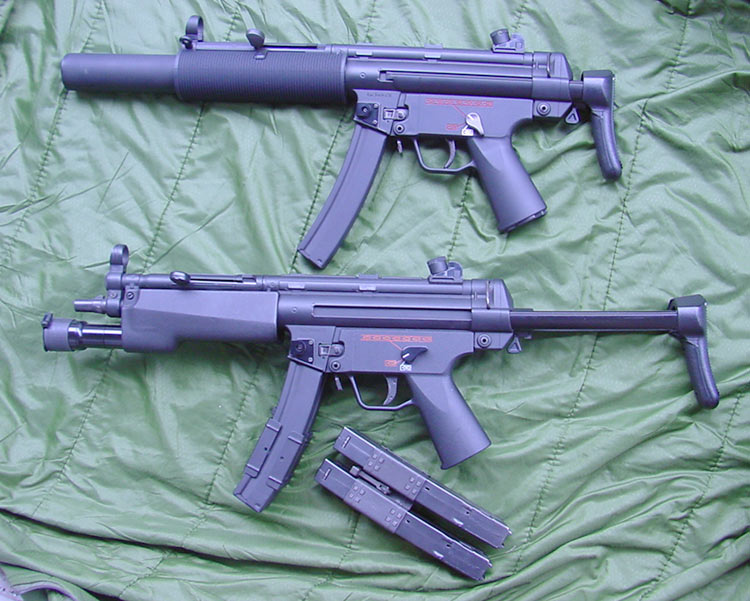

MP5SD（下）与MP5SD3（上）
1980年，英国SAS在营救伊朗大使馆人质行动中使用MP5SD还没有护木的

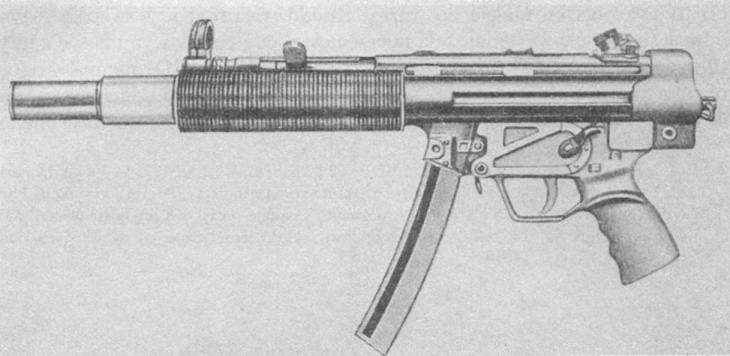

MP5SD1

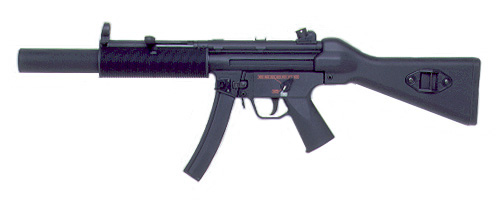

MP5SD2

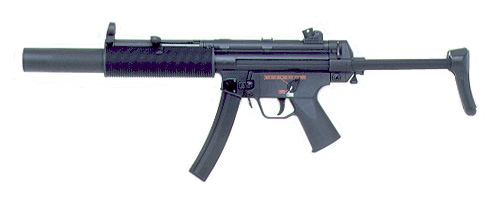

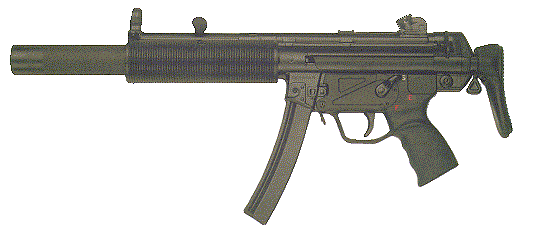

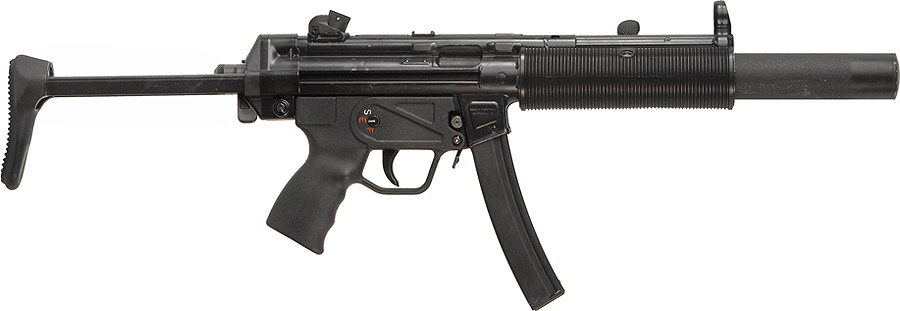

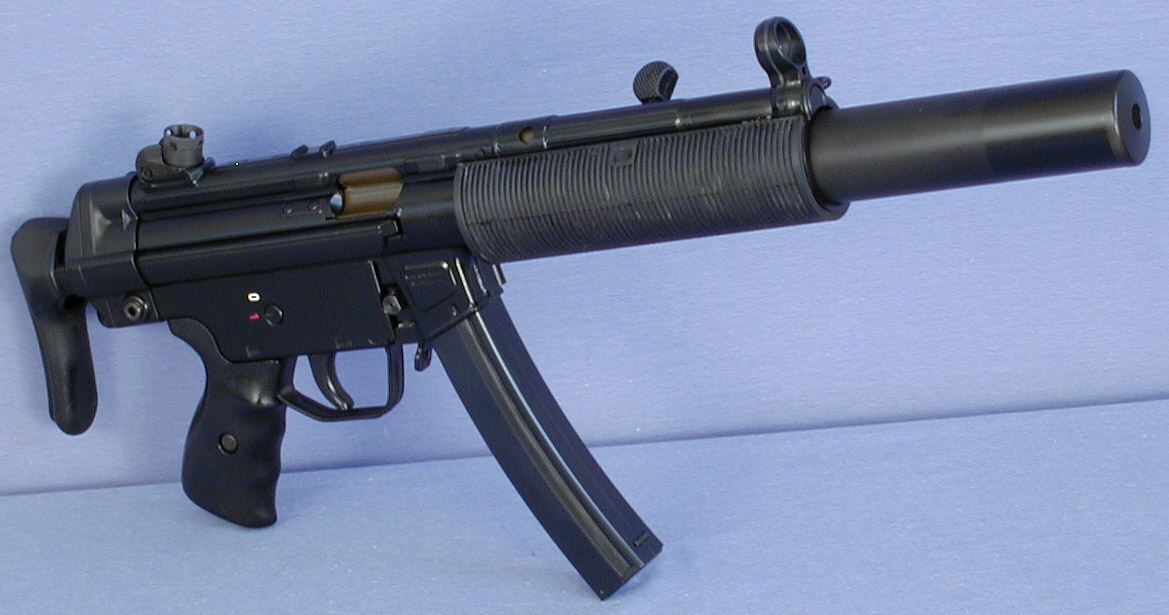

MP5SD3

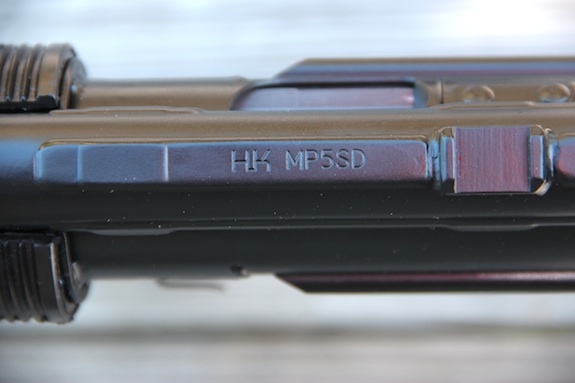

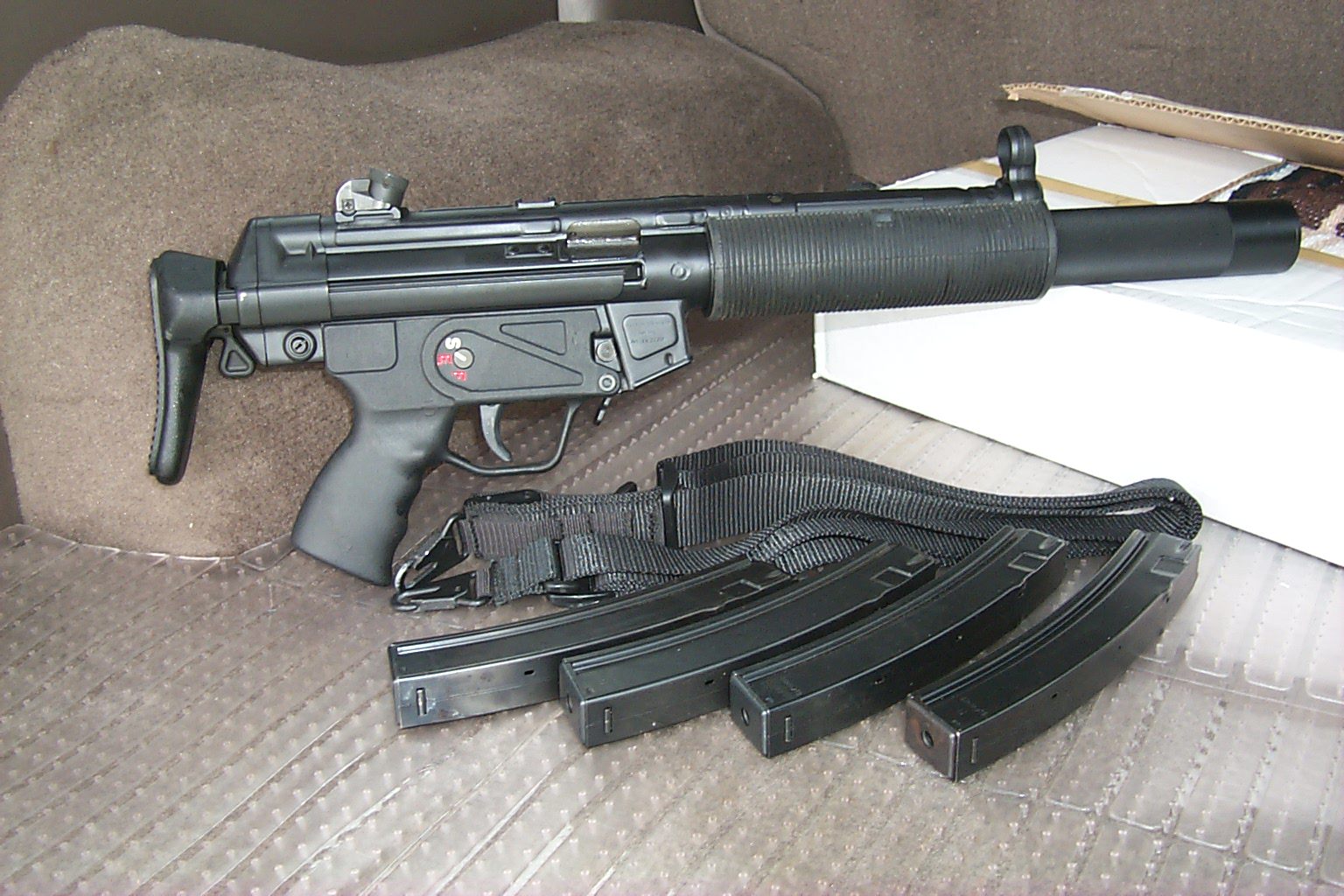

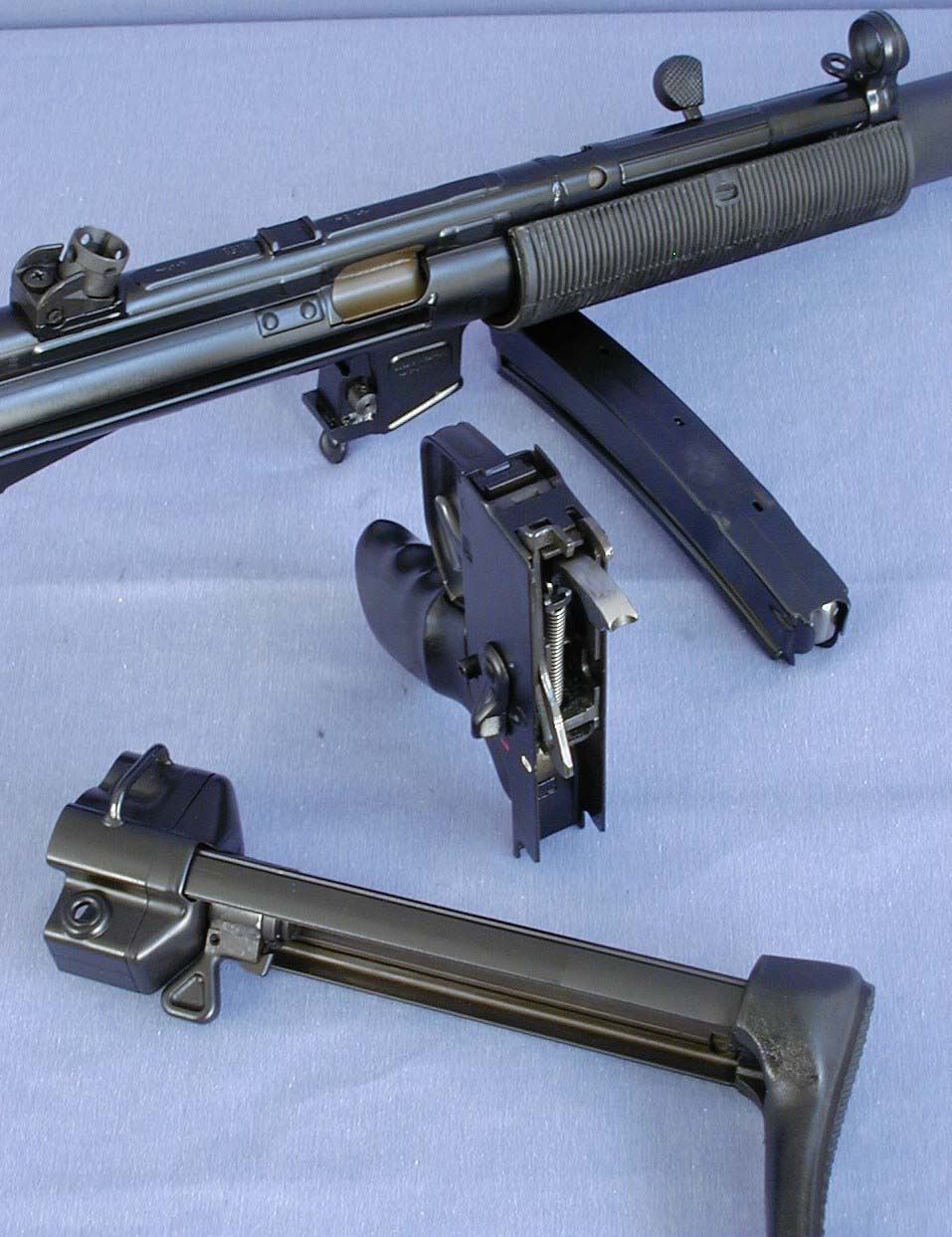

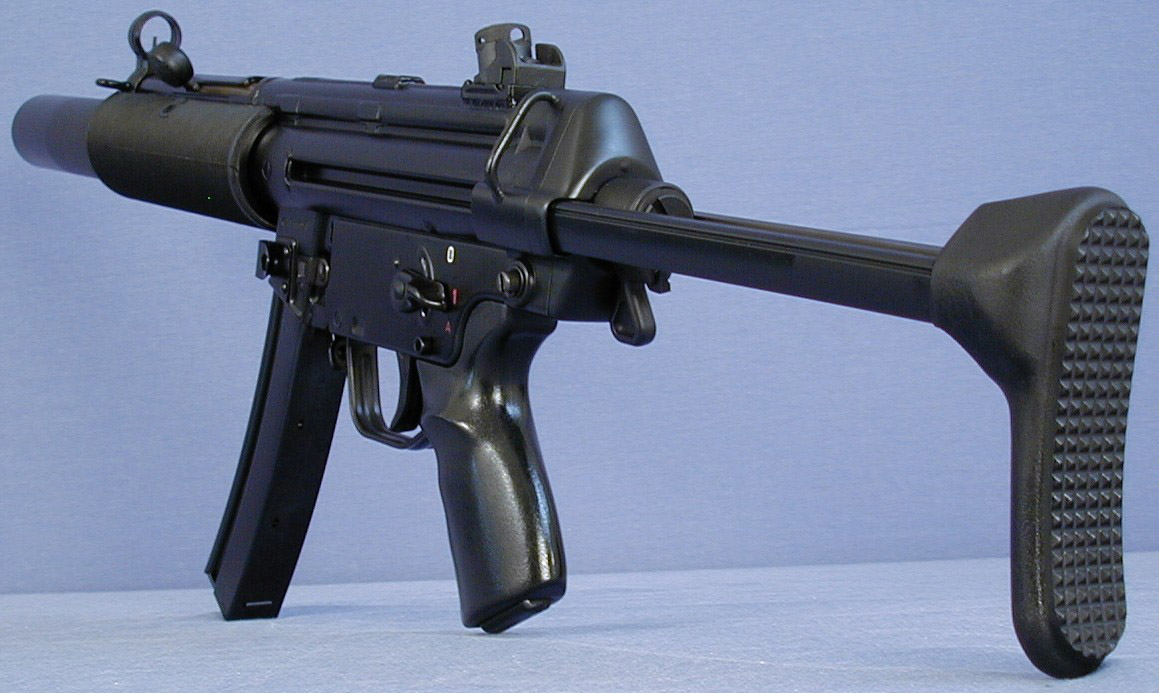

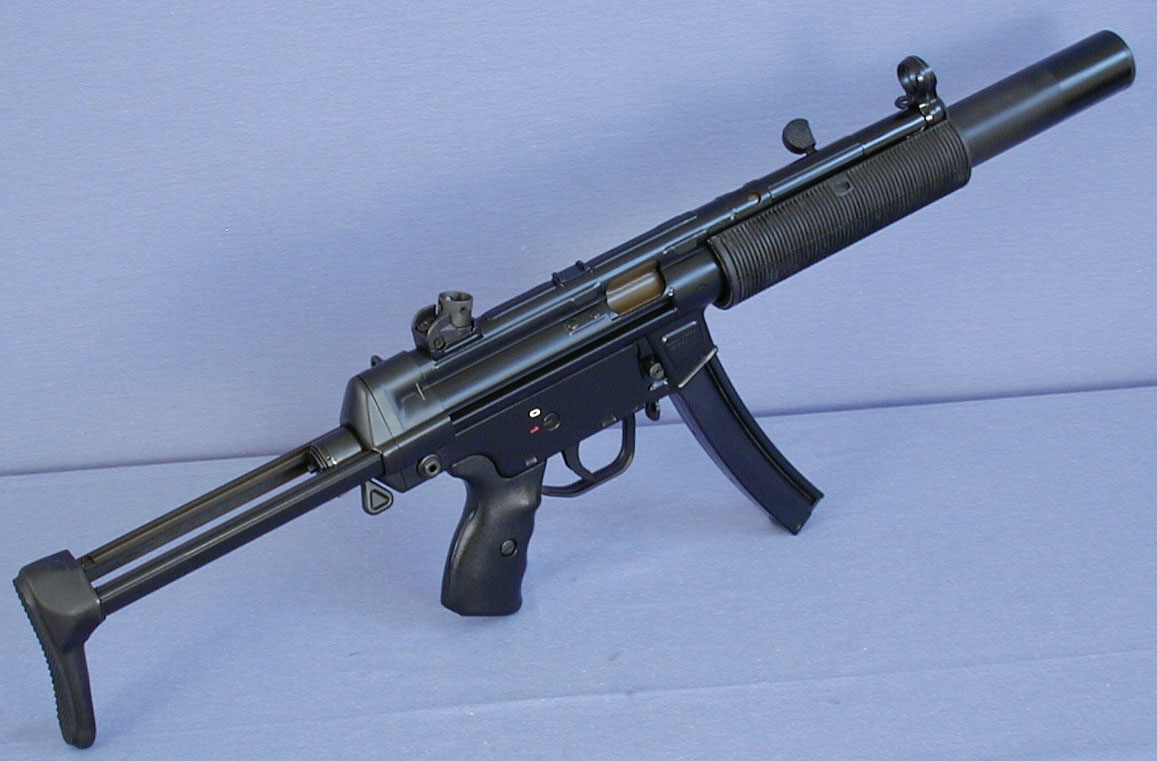

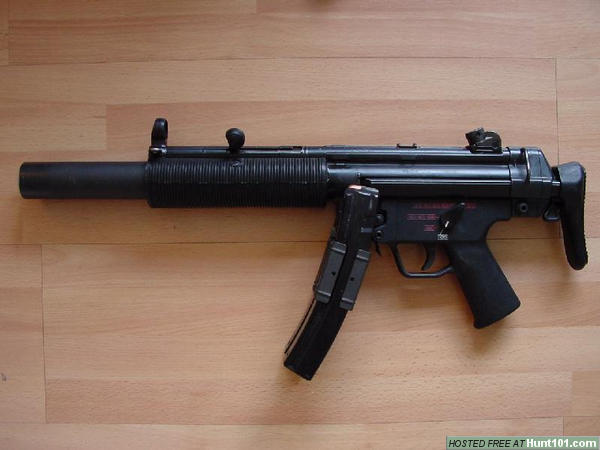

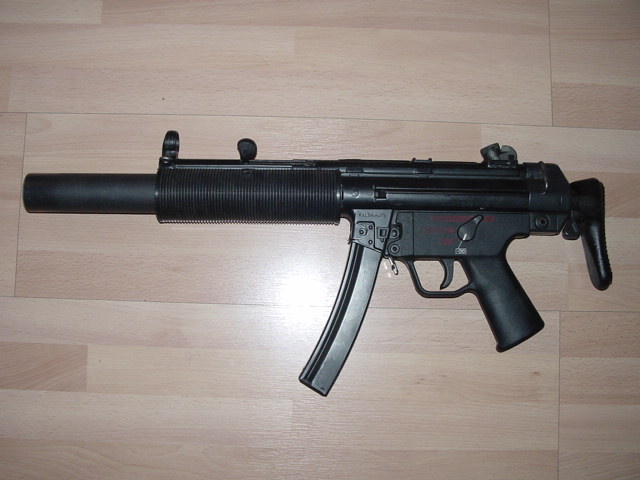

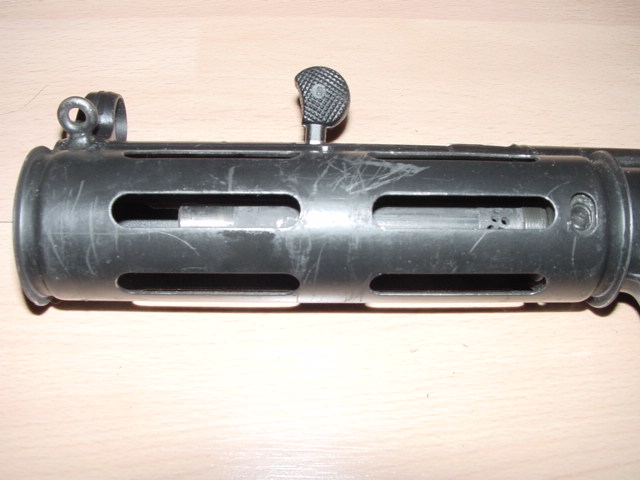

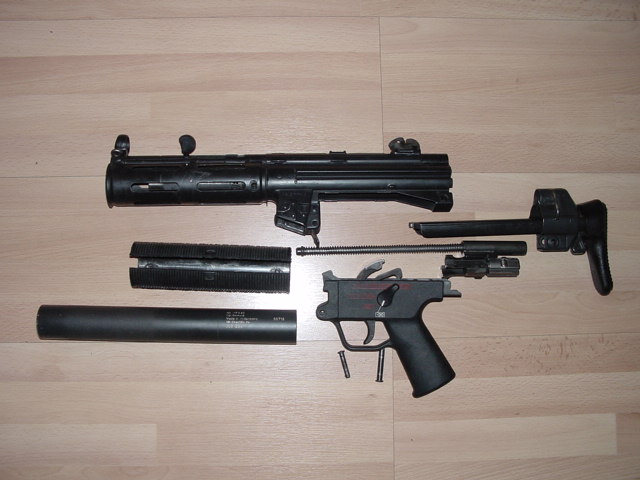

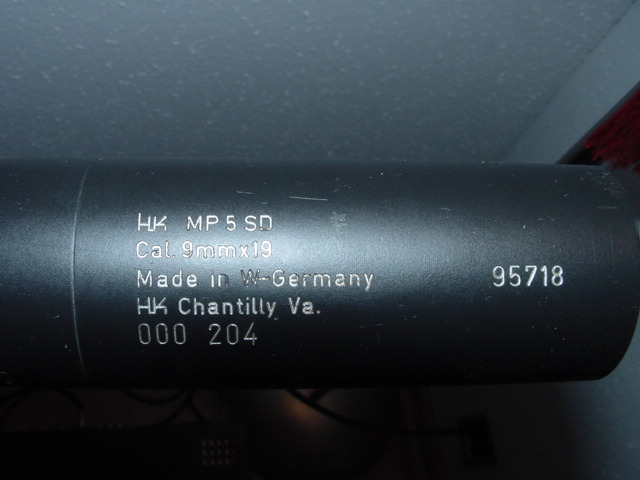

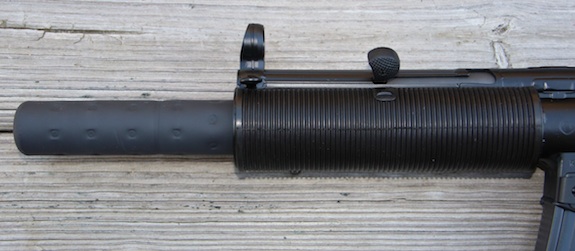

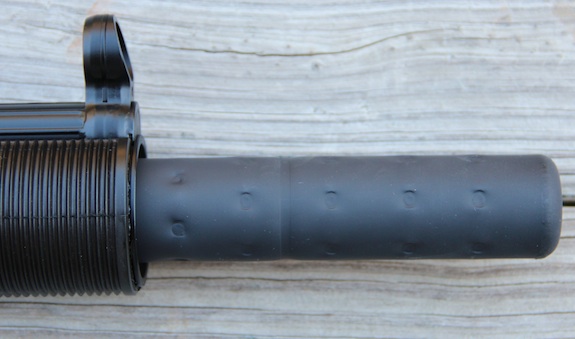

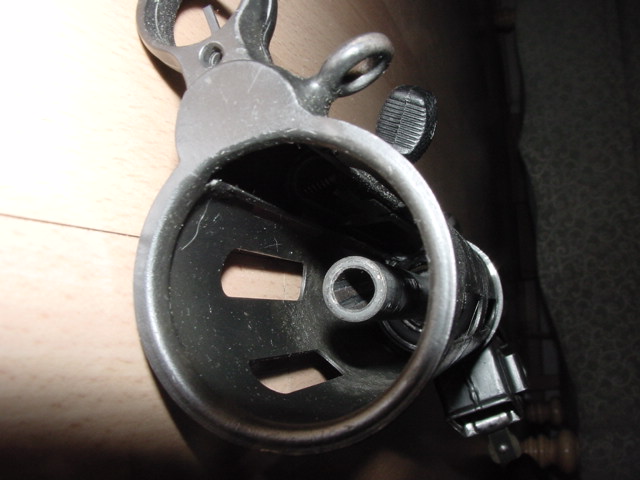

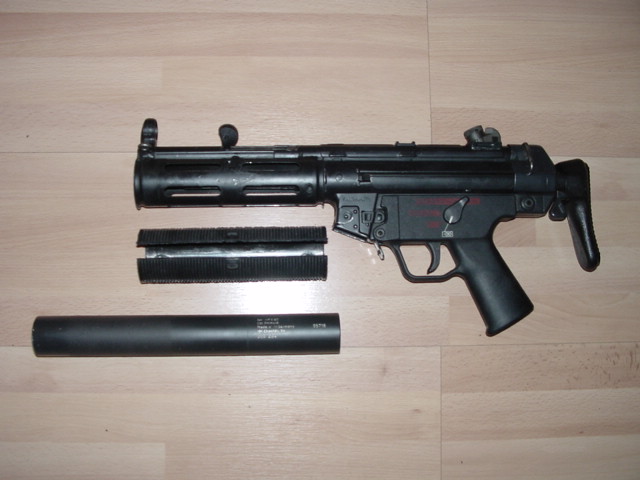

丁丁的MP5SD已经玩了4年，不过现在他要把这支PRE-BAN86的老枪转让给其他人，特别感谢他提供的这批最后一次照片，可以看到枪管的特写。

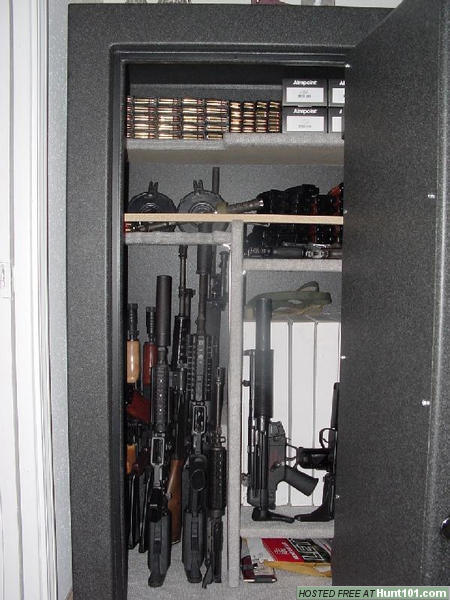

顺便缅怀一下丁总这把枪过去的照片，这是他参加2003年7月6日在德克萨斯州的一次机枪派对的照片，蒙面那张似乎就是他本人了

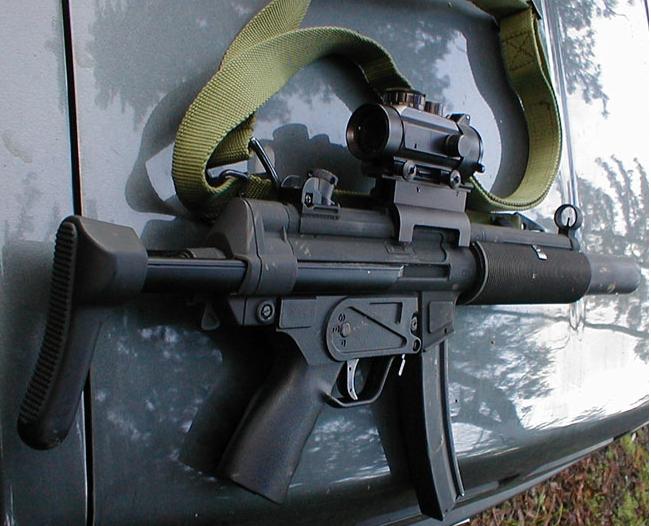

在一个枪械销售网站上的商品

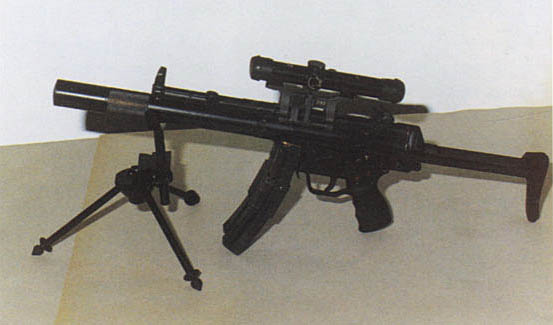

这把MP5SD3加上了三脚架，是SEK用于近距离内的无声狙击
1985年，装有3发点射机构的MP5A5、A5出厂，于是MP5SD也装上了3发点射，新的型号为MP5SD4（无枪托）、MP5SD5（固定式塑料枪托）、MP5SD6（伸缩式金属枪托）。

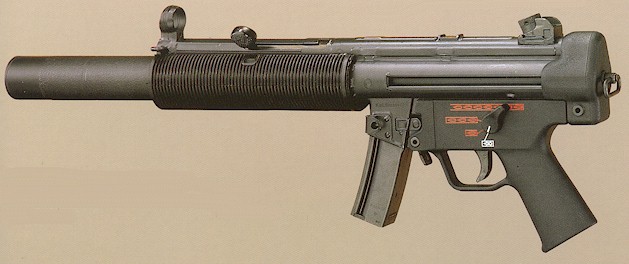

拆卸枪托的MP5SD4
含三发点射装置和固定枪托的MP5SD5

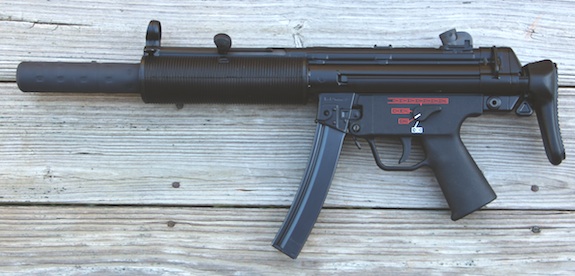

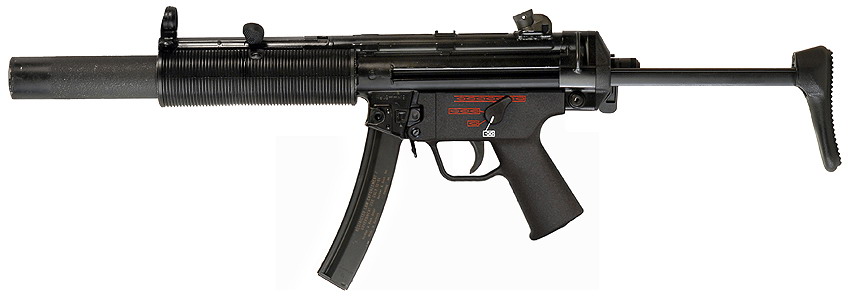

含三发点射装置和伸缩枪托的MP5SD6

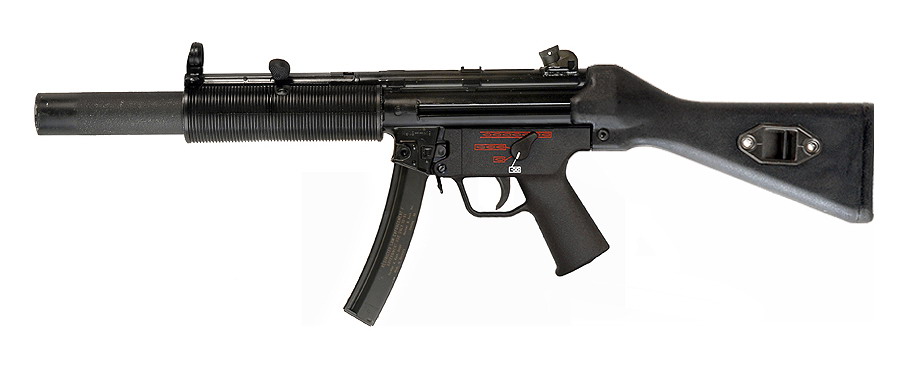

MP5SD5
|
型号 |
全长 (mm) |
全宽 (mm) |
全高 (mm) |
空枪重 (kg) |
瞄准基线 长(mm) |
枪管长 (mm) |
初速 米/秒 |
射速 (RPM) |
弹匣容量 | 发射方式 | 枪托 |
| MP5A2 | 680 | 50 | 210 | 2.54 | 340 | 225 | 400 | 800 | 15/30 | S,F | 固定 |
| MP5A4 | 680 | 50 | 210 | 2.54 | 340 | 225 | 400 | 800 | 15/30 | S,3,F | 固定 |
| MP5A3 | 692/533 | 50 | 210 | 2.93 | 340 | 225 | 400 | 800 | 15/30 | S,F | 伸缩 |
| MP5A5 | 692/533 | 50 | 210 | 2.93 | 340 | 225 | 400 | 800 | 15/30 | S,3,F | 伸缩 |
| MP5SFA2 | 711 | 50 | 210 | 2.54 | 340 | 225 | 400 | -- | 15/30 | S | 固定 |
| MP5SFA3 | 726/567 | 50 | 210 | 2.94 | 340 | 225 | 400 | -- | 15/30 | S | 伸缩 |
| MP5-N(FS) | 680 | 50 | 210 | 2.54 | 340 | 225 | 400 | 800 | 15/30 | S,F | 固定 |
| MP5-N(RS) | 692/533 | 50 | 210 | 2.94 | 340 | 225 | 400 | 800 | 15/30 | S,F | 伸缩 |
| MP5K | 325 | 50 | 210 | 2.00 | 260 | 115 | 375 | 900 | 15/30 | S,F | -- |
| MP5K-N | 350 | 50 | 210 | 2.00 | 260 | 140 | 375 | 900 | 15/30 | S,F | -- |
| MP5KA4 | 325 | 50 | 210 | 2.00 | 260 | 115 | 375 | 900 | 15/30 | S,3,F | -- |
| MP5K-PDW | 603/358 | 50 | 210 | 2.78 | 260 | 140 | 375 | 900 | 15/30 | S,F | 折叠 |
| MP5SD1 | 550 | 60 | 210 | 2.80 | 340 | 146 | 285 | 800 | 15/30 | S,F | -- |
| MP5SD2 | 780 | 60 | 210 | 3.10 | 340 | 146 | 285 | 800 | 15/30 | S,F | 固定 |
| MP5SD3 | 804/652 | 60 | 210 | 3.45 | 340 | 146 | 285 | 800 | 15/30 | S,F | 伸缩 |
| MP5SD4 | 550 | 60 | 210 | 2.80 | 340 | 146 | 285 | 800 | 15/30 | S,3,F | -- |
| MP5SD5 | 780 | 60 | 210 | 3.10 | 340 | 146 | 285 | 800 | 15/30 | S,3,F | 固定 |
| MP5SD6 | 804/652 | 60 | 210 | 3.45 | 340 | 146 | 285 | 800 | 15/30 | S,3,F | 伸缩 |
| MP5SD-N | 804/652 | 60 | 210 | 3.55 | 340 | 146 | 285 | 800 | 15/30 | S,F | 伸缩 |

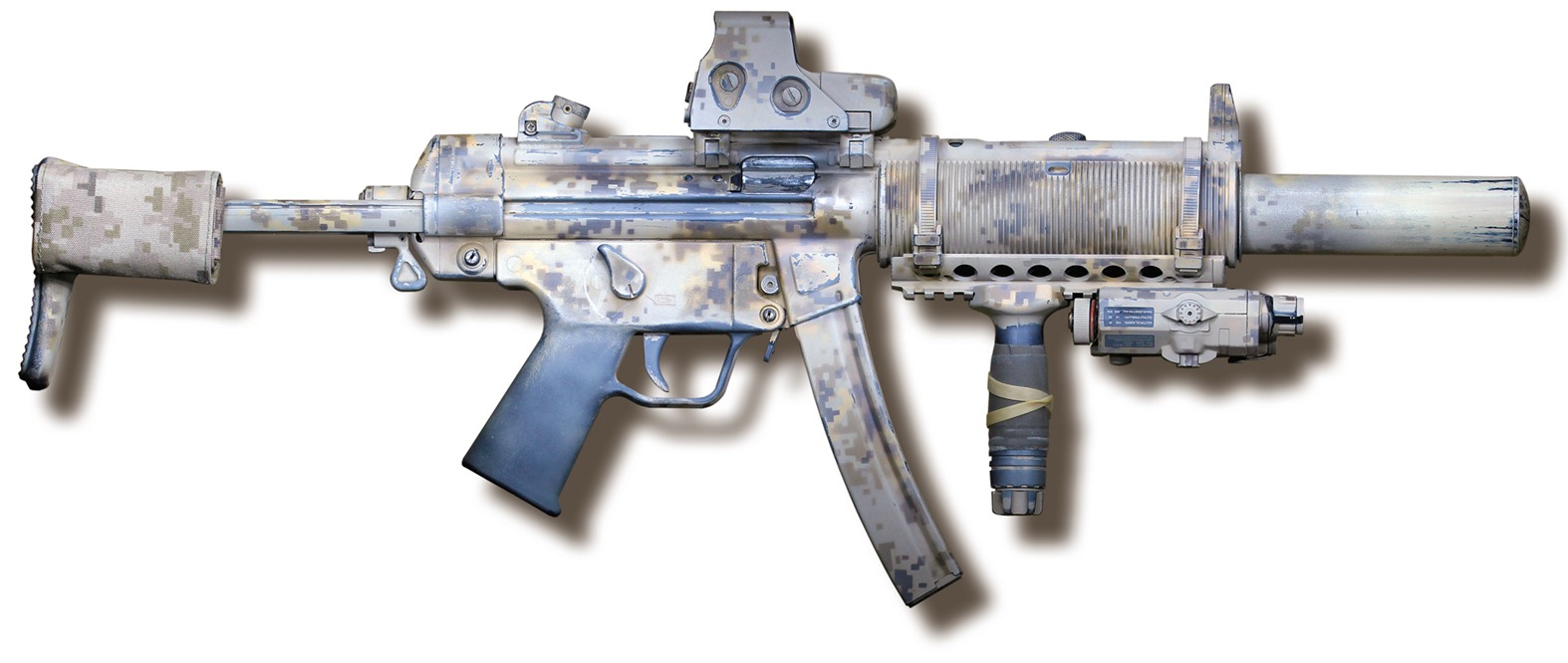

 在阿富汗的DEVGRU，这支MP5SD的护木下面箍上半截M4 RAS护木，用来安装前握把和AN/PEQ-15 |

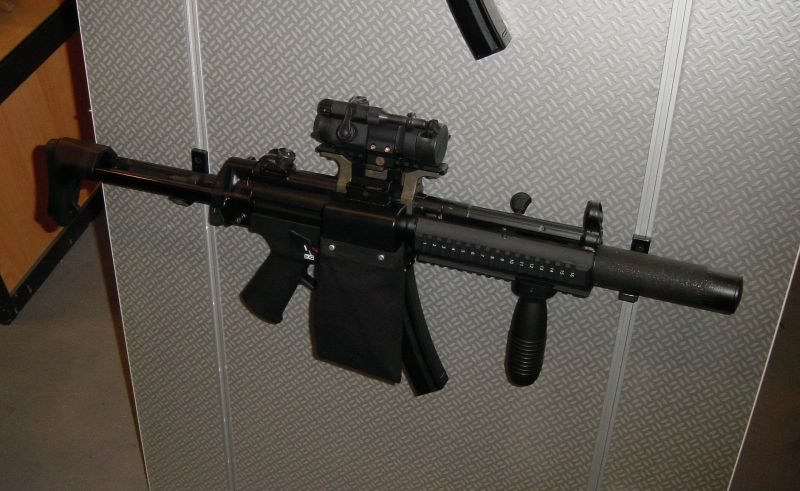

 有AirSoft的玩家用他的MP5SD进行类似的改装 |
1980年代的第75游骑兵，在使用MP5SD进行快速射击练习
  装备MP5SD的法国特种部队 |
|
1991年海湾战争中，俘虏伊拉克士兵的法国特种部队，左边的人手上拿着MP5SD，右边的人则使用M16/M203
塞尔维亚特种部队使用的MP5SD
使用MP5SD的巴西空降兵，这把MP5SD的护木被拆掉了
使用KAC湿式消声器MP5SD

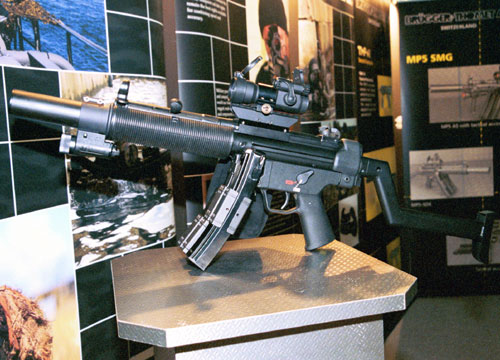

瑞典BT公司生产的半自动型MP5SD

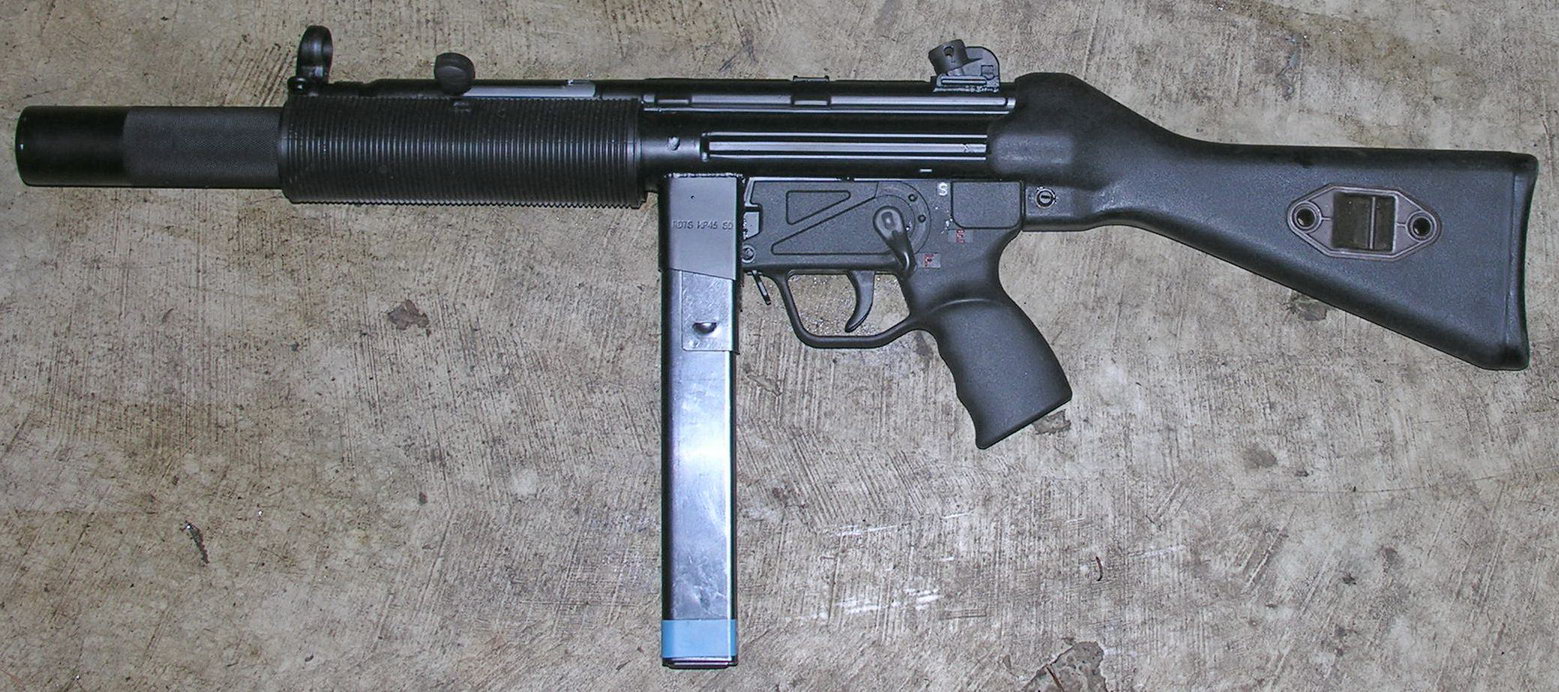

Oregon Research Labs试制的MP45SD，是.45 ACP口径的
|
|
|
资料来源：HK PRO |
