Galil 突击步枪

 Galil 5.56 ARM  Galil 5.56 MAR  GALAT ' Z
 Galil 5.56 AR  Galil 7.62 ARM  99SR
 Galil 5.56 SAR  Galil 7.62 AR

Galil ACE

  <<Galil步枪简述

概述

加利尔Galili突击步枪是以色列士兵在1967年的“六日战争”中的取得教训的一个产物,由于当时以色列军中大量装备的FN FAL步枪在沙漠环境中经常不能正常动作,故障多,因此以色列人加利尔——IMI的首席武器设计师便着手进行各种武器的野战试验,根据试验的结果,他得出一个理论:卡拉斯尼柯夫是一只“沙漠之虎”(Kalashnikov was the "tiger of the desert")。于是他和IMI的另一位设计师Yaacov Lior带领着一个研制小组,始设计一种发射5.56mm M193弹的新步枪。

1969年3月,加利尔设计的步枪与M16A1、斯通纳63、AK47、HK33以及以色列另一位著名设计师乌兹·盖尔(Uziel Gal,乌兹冲锋枪的设计者)所设计作品一起进行竞争,在野战测试中特别强调在沙漠环境中的表现,而加利尔小组的步枪表现突击,在1972年,以色列国防部 决定采用这件用研制小组的组长名字命名的新步枪——加利尔步枪代替FAL,并计划在1973年进入以色列国防军(IDF)服役,但是由于赎罪日战争爆发时,它仍未投产,结果在1974年时,加利尔突击步枪才正式进入 以色列国防军服役

对于以色列国防军的特种部队来说,他们对装备加利尔的反应似乎并不热烈。其实,加利尔是一把性能优良的突击步枪,它的精度比AK47高,和M16很接近,但加利尔的缺点就是太重了,因为加利尔的机匣完全是铣削出来的,而AK47的机匣则是冲压件,因此加利尔比AK47重了不少。而在许多精锐的特种部队中,由于他们可以自行选用武器,因此这些以色列特种部队几乎没有采用加利尔步枪。大多数的以色列特种兵喜欢用AK47,甚至在1960年代在一些特种部队中配发AK47。AK47除了因为它的坚固耐用使之很适合以色列的作战环境外,还特别适合在 隐蔽的敌后深入行动中使用,因为当时以色列的敌军基本上都是使用AK47的,他们突然遭遇上携带AK47的以色列突击队员时往往需要1、2秒来判断敌我。在以色列国防军,只有一些非精锐的普通部队,因为无权自由选择自己的武器,因此他们才配备加利尔步枪,不过至少他们有权选择较轻便的短枪管型加利尔SAR

此外,在赎罪日战争期间,美国空运了大量的武器装备给以色列,货物中包括了大量的M16A1和Colt M653卡宾枪(以色列称为CAR15)。一些特种部队在试验过M16A1后,就开始在城市反恐怖作战中使用它。继M16A1后,CAR15也在1970年代后期进入 以色列国防军服役。在1980年代以色列国防军的特种部队开始逐步用CAR15代替AK47和加利尔SAR,到了1987年,在巴勒斯坦被占领土上爆发反以色列起义,以色列执法机构的特种部队也开始采购大量的Colt Commando,不再使用加利尔SAR,从此,加利尔步枪也不在执法机构中使用。

进入90年代后,很多国家都意识到,火药燃气推动弹丸的轻武器性能已经发展到极限,因此开始为步枪增加先进瞄准装置等各种战术附件,以提高士兵的作战能力。这种轻武器思想的变化, 使加利尔的另一个缺点显露出来——不方便加上各种战术附件,尽管加利尔机匣左侧有一个安装基座,可以装上一个瞄准镜支架。

1991年,以色列国防军正式批准M16系列作为制式武器,至此,所有的特种部队和部分常规作战部队(包括步兵、工兵和海军)都弃用加利尔。

加利尔现今只在以色列国防军的装甲部队、炮兵部队和部分以色列空军的防空部队中使用。这些单位都有一个共同的特征:他们不需要徒步作战,而且也很少有机会使用配发至个人的武器,因此他们并不需要类像M16这类比较精确而轻巧的武器。不过,另外一个重要的理由是:以色列国防军已经拥有了大量的加利尔步枪,没必要再花更多的钱购买新的武器。另外,加利尔也时常被一些非战斗人员和政法机关的武装部队(如警察和边境防卫队等)使用,当然那是在他们缺乏M16A1的时候。


结构特点

加利尔步枪主要有以下几种型号:AR——突击步枪,ARM——重枪管突击步枪,SAR——短突击步枪。开始时只有5.56mm口径,在1980年代初为了出口,又研制出7.62mm口径的型号,1990年代兴起研制反恐怖武器的热潮,又发展出适合近距离战斗用的MAR——微型突击步枪。

口径

型号

全长
(枪托展开)
全长
(枪托折叠)
枪管长 膛线 瞄准基线 空枪重 枪口初速 射速
5.56 x 45mm ARM 980 mm 740 mm 460 mm 6条右旋,缠距305mm 475 mm 4.35 kg 915 m/s 630-700 RPM
AR 980 mm 740 mm 460 mm 475 mm 3.95 kg 915 m/s 630-700 RPM
SAR 850 mm 610 mm 330 mm 445 mm 3.75 kg 850 m/s 630-700 RPM
MAR 710 mm 460 mm 190 mm 310 mm 2.98 kg 710 m/s 630-700 RPM

7.62 x 51mm ARM 1026 mm 790 mm 508 mm 4条右旋,缠距305mm 475 mm 4.35 kg 850 m/s 630-700 RPM
AR 1026 mm 790 mm 508 mm 475 mm 3.95 kg 800 m/s 630-700 RPM
GALAT'Z 1110 mm 840 mm 510 mm 475 mm 6.4 kg   -
99SR 1110 mm 840 mm 510 mm   5.1 kg   -

从外形上,加利尔与FAL步枪有点相似,但也带有AK47的明显的特征,一眼看上去,就是卡拉斯尼柯夫系统的继承。其实,加利尔真正的直系亲属是芬兰的Valmet M62。事实上,加利尔的第一个原型就是在芬兰首都赫尔辛基用M62机匣制造的。但后来加利尔的机匣改用铣削,结果重量比起Valmet M62增加不少。事实上在相同口径步枪中,伽利尔是最重的。在内部结构基本上,加利尔基本上卡拉斯尼柯夫系统和美国的M1伽兰德半自动步枪的结合。

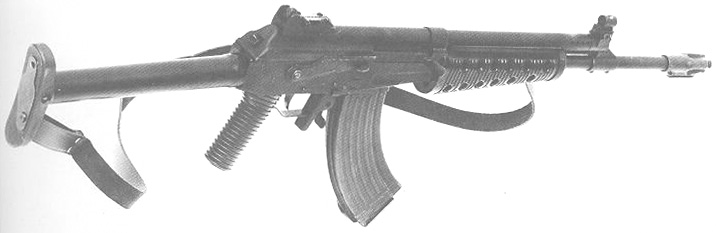

加利尔的直系亲属Valmet M62

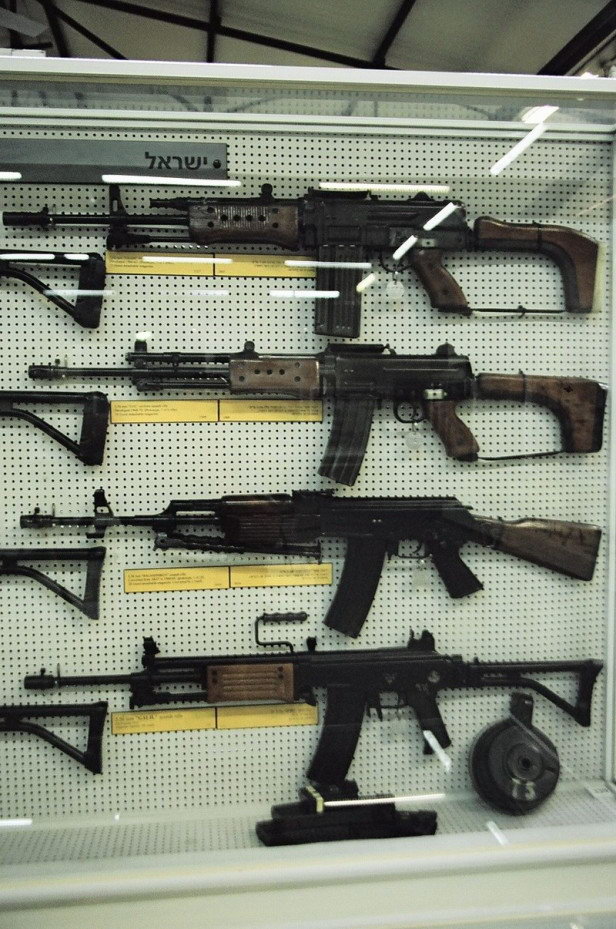

加利尔的原型枪

AK47一样,加利尔的自动方式为导气式,闭锁方式为枪机回转式。导气活塞筒内的排气孔固定,无气体调节器。导气箍用销固定于枪管上,导气孔向后倾斜,与枪管轴线成30°夹角。活塞头和活塞杆均镀铬,活塞杆在机匣上方运动。活塞头上有6个排气孔,可以使火药气体后吹以清除零部件上的污物。活塞杆在机匣上方运动,活塞杆后端的延伸部为机框,机框上半部为中空,容纳复进簧。枪机上有一个导柱,在枪机框的定型槽中运动。枪机上的两个闭锁突笋在击发前旋转送人闭锁卡槽,完成闭锁,并牢固地支撑住枪弹。拉机柄与机框连在一起,机柄复进到位,即表示枪机已确实闭锁。机柄自机匣右侧伸出,向上弯曲,左右手均可拉动。

击发后,火药气体压力驱使弹头向前,当弹头经过导气孔后,部分火药气体流入活塞筒,撞击活塞头,推动活塞杆和机框向后。开始时机框有一很短的自由行程,在此期间膛压下降。然后机框定型槽与枪机导柱相互作用,当机框继续后座时,导柱便带动枪机旋转。枪机转动30°后开锁,由此起到预备抽壳的作用。由于伽利尔枪机的开锁过程比较“缓慢”,所以即便在弹膛很脏的情况下,拉壳钩一般也不会把弹壳拉断或把弹壳底缘拉缺。开锁后,机框带动枪机后座,抽壳并抛壳,同时压缩复进簧。随后,复进簧又推动机框复进,第二个射击循环开始。

加利尔的击发和发射机构又与伽兰德M1步枪基本相同,击锤上有2个钩,扳机连杆带动2个阻铁,即第一阻铁(击发阻铁)第二阻铁(单发阻铁)AK47的击锤簧兼作扳机簧,加利尔步枪则将其缩短,使其不能作为扳机簧,但增加了一个扳机扭簧。

关上手动保险卡锁后,扳机连杆被卡锁卡住,两个阻铁均不能动作,枪处于保险状态。打开保险待发时,击锤由击发阻铁挂住。扣压扳机后,扳机连杆向下转动,解脱击锤。但只有当机框复进到位后,击锤才能打击击针。

半自动射击时,单发阻铁和击发阻铁作用。当枪弹击发后,机框后座压倒击锤,击锤由带弹簧的单发阻铁挂住。随后,机框和枪机又向前复进,但由于扳机仍被扣住,所以击锤位置没有变化。松开扳机后,扳机连杆向后上方旋转,击锤从单发阻铁上滑出,但随即又被击发阻铁挂住而成待发。此时,再扣压扳机便击发另一发枪弹。

自动射击时,带弹簧的单发阻铁被卡在后方。扣压扳机后,首发弹击发,然后机框后座,压倒击锤。在机框复进到位之前,不到位保险阻铁(连发阻铁)一直将击锤挂在后方。一旦机框完全复进到位,便立即压下保险阻铁,进而解脱击锤。击锤向前旋转,打击击针,击发另一发枪弹。因此,在首发弹击发后,击发阻铁就不起任何作用,只有在松开扳机后,击锤才重新被击发阻铁挂住并停留在后方。

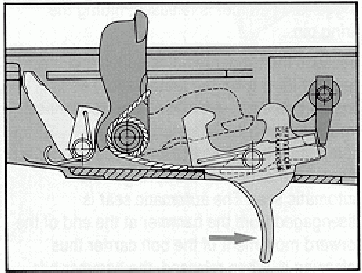

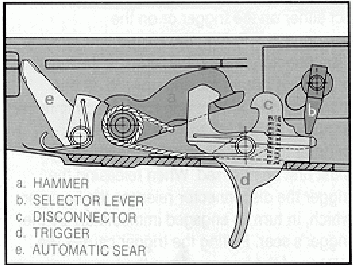

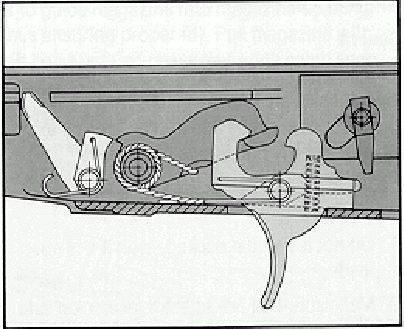

射击选择杆在S位置上:a击锤   b射击选择杆   c击发阻铁   d扳机   e连发阻铁


射击选择杆在
A位置上

射击选择杆在
R位置上

扣压扳机后,击锤打击击针,击针前进而击发底火。随后,火药气体压力驱使弹头向前,当弹头经过导气孔后,部分火药气体流入活塞筒,撞击活塞头,推动活塞杆及枪机框向后运动。开始,枪机框有一个很短的自由行程,在此期间膛压下降。然后,枪机框定型槽与枪机导柱相互作用,当枪机框继续后坐时,导柱便带动枪机转动。枪机转动30°后开锁,并预备抽壳。由于加利尔枪机的开锁过程比较缓慢,所以即使在弹膛很脏的情况下,拉壳钩一般也不会把弹壳拉断或把弹壳底缘拉缺。开锁后,枪机框带动枪机继续后坐,抽壳并抛壳,同时压缩复进簧。随后,复进簧又推动枪机框复进,第二个射击循环开始。

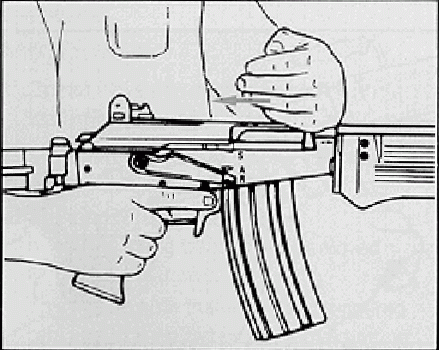

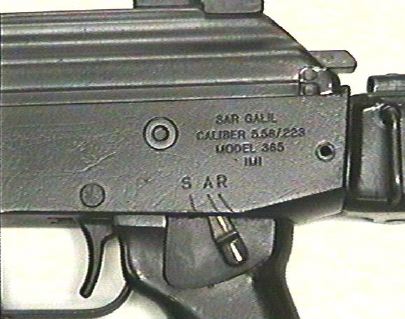

加利尔有两个快慢机,机匣右侧的那个形状与AK47的相似,左侧如下图所示,在握把上方。快慢机有3个位置:S为保险,A为全自动,R为半自动。当装定于保险位置,它既能关闭机柄导槽,起防尘作用,又限制了机框的运动,使枪处于保险状态。此时,机柄可向后拉以检查膛内有无枪弹,但是枪机向后的行程却不足以装弹入膛。加利尔的拉机柄位置与AK47一样,但向上弯曲,这样左右手都能方便使用。

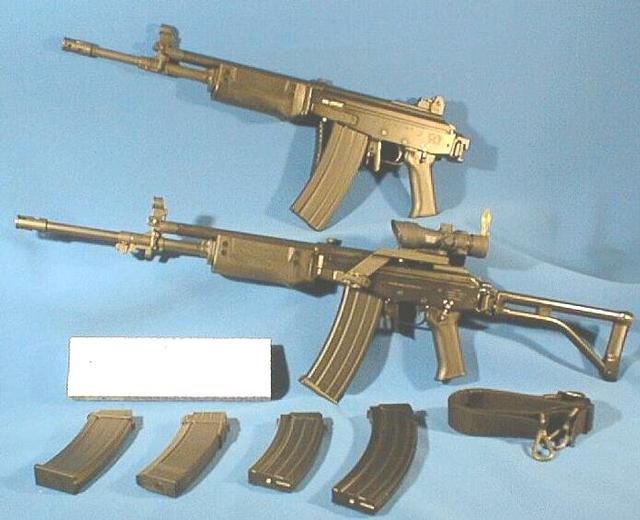

加利尔的钢制弹匣有三种容量:12发容量的弹匣,弹匣体上有颜色标示,专门用作装发射枪榴弹用的空包弹;标准的弹匣为35发容量;另外还有50发容量的大弹匣。固定弹匣是AK的钩挂式,如果要使用M16的直插式弹匣,则需要装上一个弹匣适配器,不过这是专为出口到美国的民用型半自动加利尔配备的。南非R4的弹匣也能与加利尔的通用。而7.62mm NATO口径的弹匣容量为25发。加利尔的大容量弹匣虽然能加强火力,但机动性稍差,在卧姿射击时弹匣底部可能会触地,而且弹匣本身供弹也比较困难。每个士兵携带2个50发弹匣、8个35发弹匣、1个12发弹匣,总携弹量近400发。

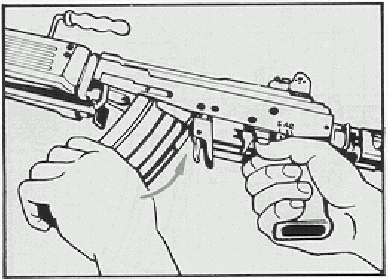

弹匣插入的步骤与AK47的相同

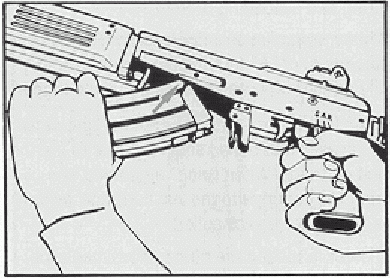

弹匣卸下的步骤也是与AK47相同


加利尔可以加上一个弹匣插座来使用M16的4179标准弹匣

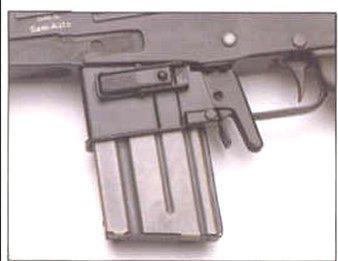

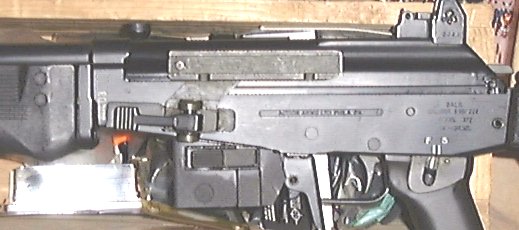

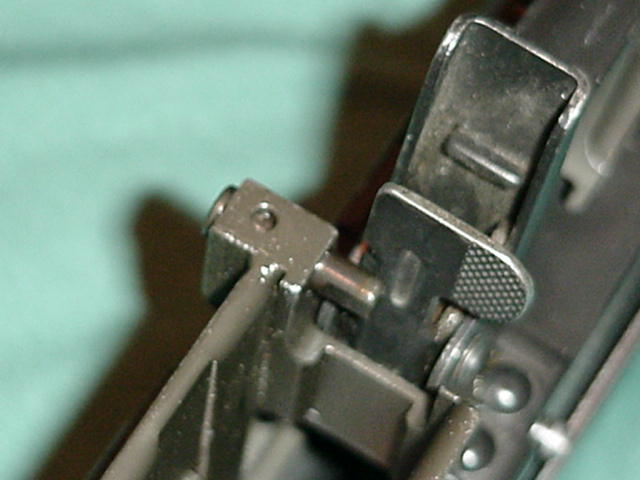

M16弹匣插座的特写

加利尔步枪的枪管采用处理过的合金钢制造,枪膛镀铬。加利尔的消焰器有6个排气孔,和M16的“鸟笼”形消焰器类似,消焰器除消焰和制退的作用外,同时又用作枪榴弹发射插座和刺刀座,加利尔可以安装M16初期配用的M7刺刀。加利尔的折叠式枪托由弹簧卡锁固定,和FAL的折叠式枪托外形很像,但FAL的枪托为铝管,而加利尔的则为钢管,比较笨重,据说还可以用来砸门。不过加利尔的枪托抵肩面积很小,用起来很不舒服,也这是它的缺点之一。


加利尔的拉机柄左右手均可操作,比AK47方便。

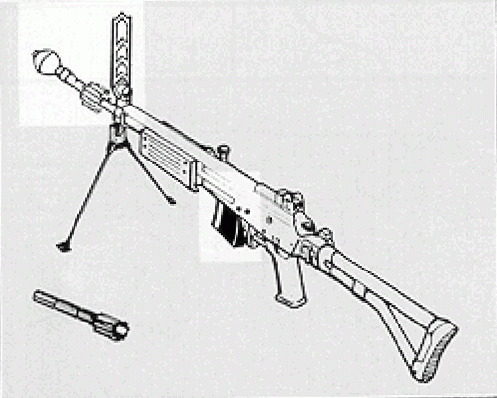

发射枪榴弹时,需要换上空包弹,在准星座上装上枪榴弹瞄准表尺。

加利尔的照门为可调整风偏和仰角的L形翻转式觇孔照门,两个翻转觇孔的对应射程分别为300米和500米。照门的仰角调整工具是采用UZI冲锋枪的准星调整工具。准星为柱形,准星护圈为一短的金属管,顶部有一小孔,光线自孔中透入,且便于高低调整准星。在夜间战斗中,加利尔还配有折叠式的氚光夜视瞄准具,瞄准时,通过照门上两个亮点的中间与准星发光点和目标构成直线,有效瞄准距离100米。这个夜视瞄具也是直接采自芬兰Valmet步枪的设计,夜视瞄具竖直后,普通瞄具不能用。加利尔的机匣左侧有一个安装基座,用于安装瞄准镜支架。


夜间使用时可把带氚光点的夜用准星翻起来。

氚光点的缺口照门。

不完全分解时,加利尔步枪可分解成六个组件。分解步骤与AK47步枪的相同:首先卸下弹匣,检查膛内是否确实无弹。向前推复进簧导杆,上抬机匣盖并取下。取出复进簧和导杆。将机柄向后拉,机框和枪机向上抬起,离开机匣。然后再转动枪机,自机框中分解出枪机。分解步骤如下图所示:

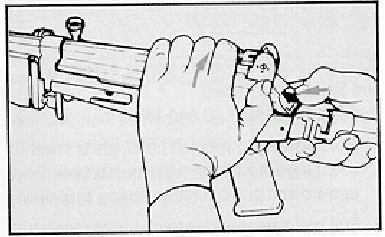

1按下机匣盖卡笋

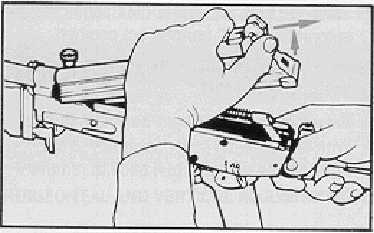

2打开机匣盖

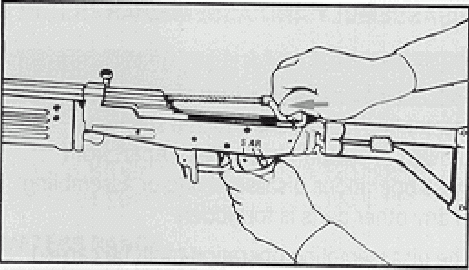

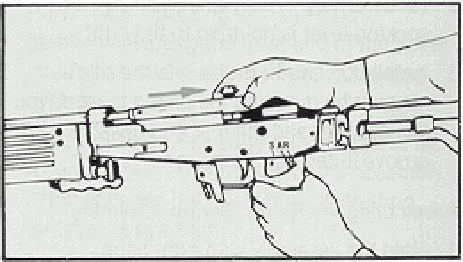

3把复进簧向前推

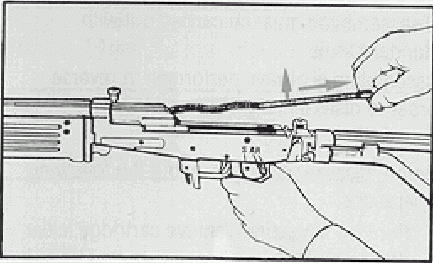

4取出复进簧

5取出枪机框

6从枪机框中取出枪机

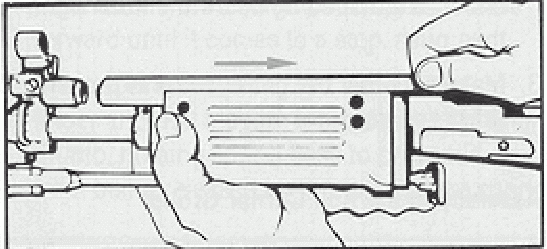

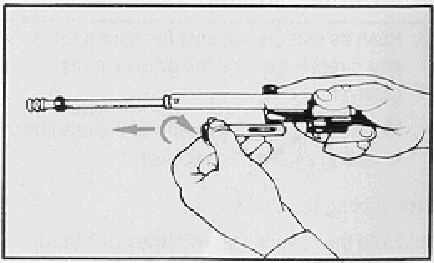

7向后卸出活塞筒

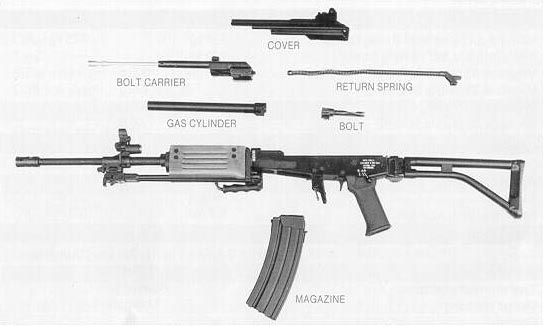

8分解情况



资料来源:国防工业出版社出版《国外轻型步兵武器》下册

     REMTEK - ARMS

     Israel Special Forces Home Page

     《加利尔步枪操作手册》
