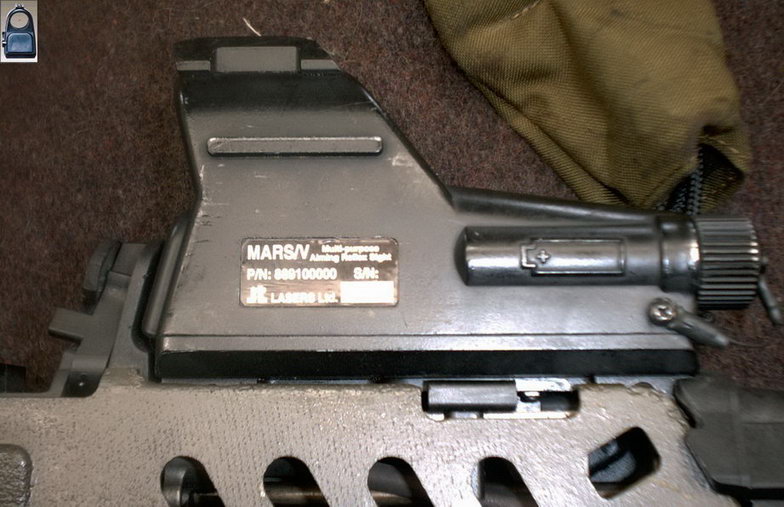

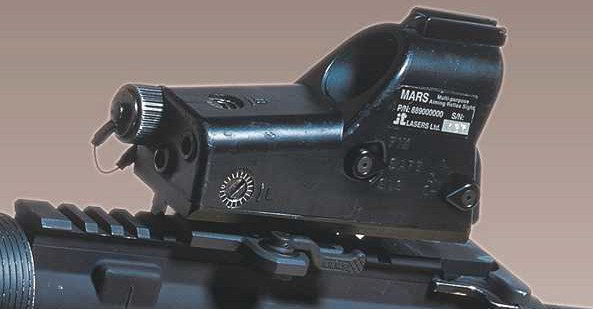

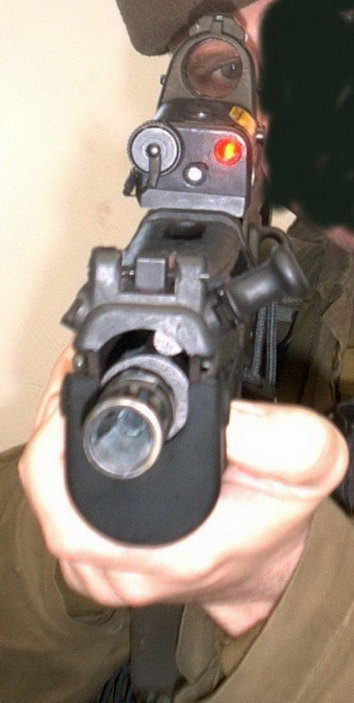

TAR系列的基本瞄具是由国际科技激光公司(International Technologies Lasers,简称ITL)研制的多用途观瞄反射式瞄具(Multipurpose Aiming Reflex Sight,简称MARS)。MARS包括有一个反射式瞄准镜和一个能发出红外或可视激光的激光指示器,全部在一个坚硬的壳体中。另外,在MARS瞄具壳体的顶部有一个后备的机械式瞄具,这个瞄具的瞄准基线非常短,但在近战时还是有效的,当MARS瞄具损坏进可作为紧急备用的瞄具。

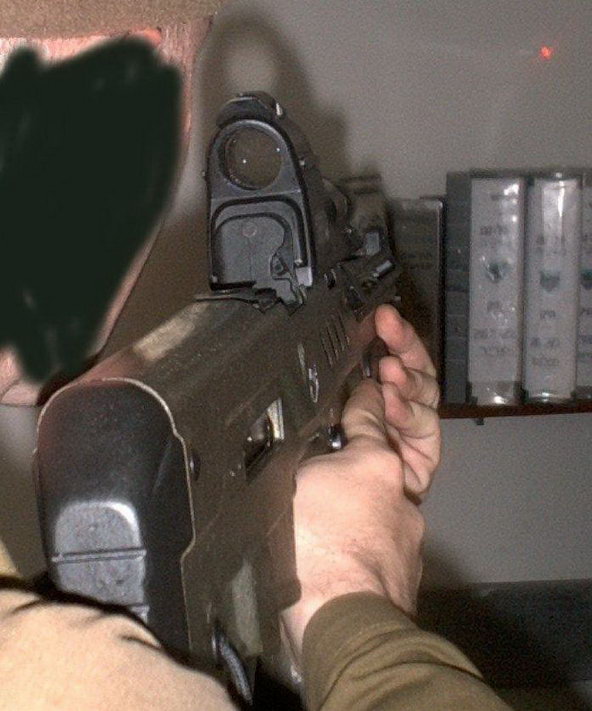

使用反射式光学瞄具的好处是射手可以睁开双眼实施瞄准,由于瞄具的透明十字分划与目标区域重叠,瞄准时射手的视野不受任何碍。而双眼睁开瞄准的好处除了 瞄准快速、视场阔广外,还便于射手在战斗中快速运动并保持平衡。MARS原本是作为IMI TAR的基本瞄具来而专门开发的,但现在它正打算成为所有武器的通用附件,因此MARS可以安装在标准的MIL-1913导轨上。


由于MARS被设计为TAR的基本瞄具, 因此控制MARS上的激光指示器的线控开关设计为在TAR左护木上的一个整体式开关按钮。因此,当使用另一种光学瞄具来代替MARS时,没有了激光指示器 ,左护木上的按钮的位置就剩下一个小孔。


Mini N/SEAS安装座就在MARS
后面



ITL Mini N/SEAS

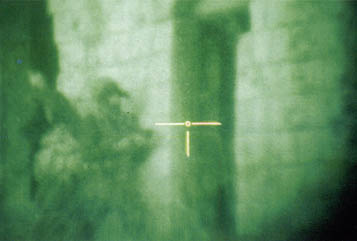

TAR系列还有一个专门的夜间配置,同样为ITL的一个产品——微型夜间单目瞄准具(Mini Night Single Eye Acquisition Sight),简称Mini N/SEAS。这个光学瞄准镜是一个新型的第三代单筒式夜视眼镜/夜视仪(NVG/NVD),它可以作为夜视眼镜(Night Vision Goggle)带在脸上或安装在头盔上的NVG安装座,也可以作为夜视仪(Night Vision Device)安装在武器上的NVD安装座。而在TAR上的安装座 位于MARS的后面,这个整体式安装座是武器的一部分,这样Mini N/SEAS就安在MARS后面同一个水平面上,允许射手通过Mini N/SEAS的图像时直接获得MARS反射式瞄准镜的 十字分划进行瞄准。而且由于Mini N/SEAS的透镜中心与MARS高度一至,安装后不需要调整归零。虽然其他的NVD也能安装在TAR上,但是其他的NVD的透镜中心未必与MARS的高度一至, 很可能要归零。

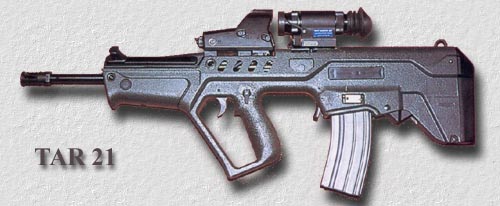

上图中,上面的TAR21MARS后面安装了
Mini N/SEAS,而下面的CTAR上则把MARS瞄具换了一个Meprolight Mepor21反射式瞄准镜。



M203

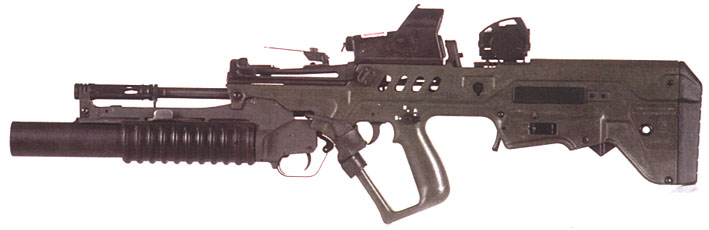

在四个TAR变型枪中 ,只有标准型的TAR21能够安装M203榴弹发射器,而且还需要一个专门的枪管连接器。注意上图中的TAR21是TAR的预产原型,枪托和量产型有一些微小的区别。拉机柄的长度及MARS也和现在的量产型有所不同。

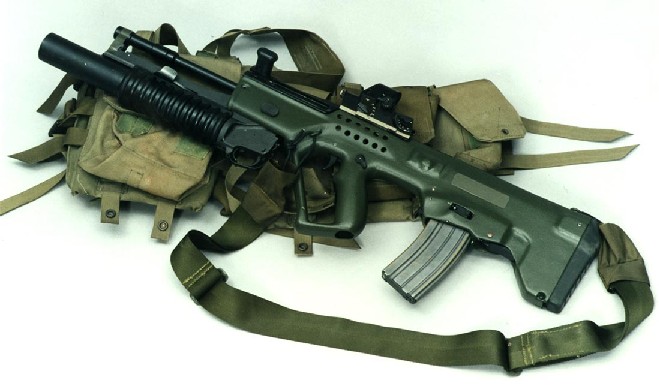

早期的TAR-21与M203


在YAMAN部队试验中的TAR-21与M203

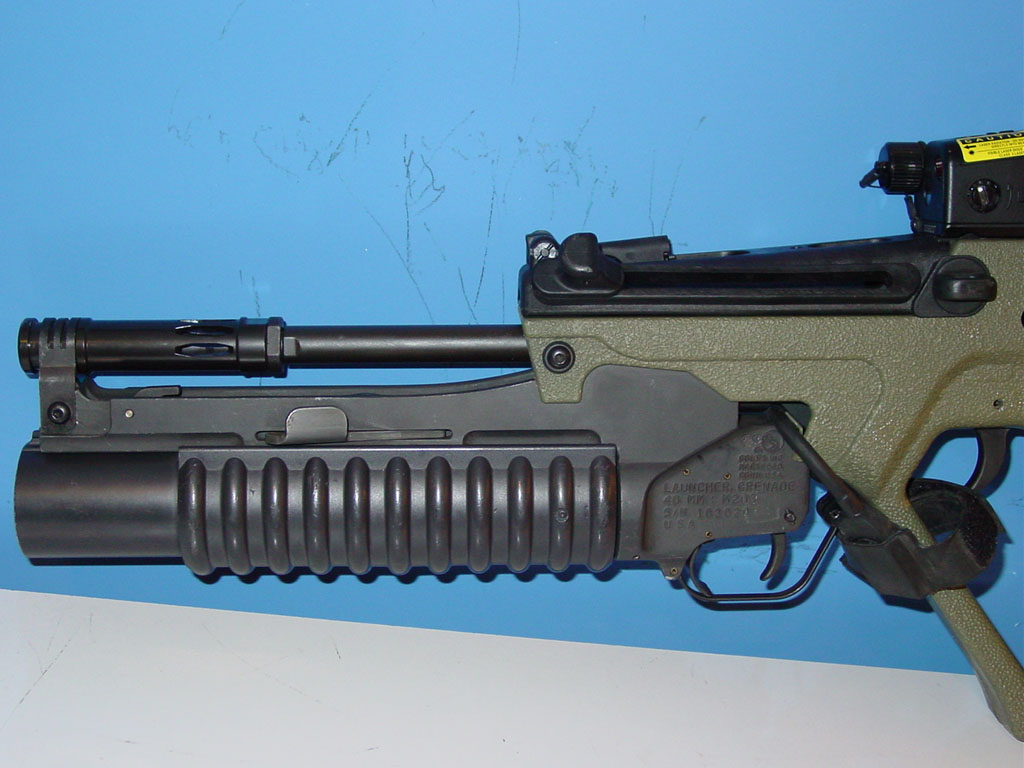

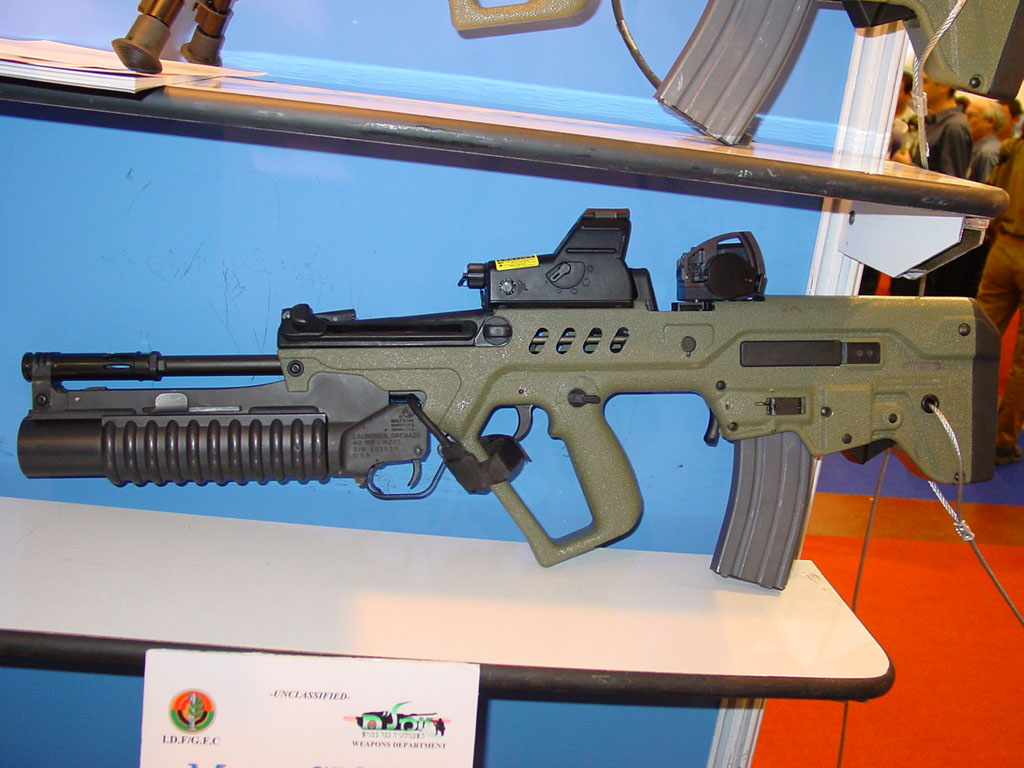

LIC2004上展出的M203

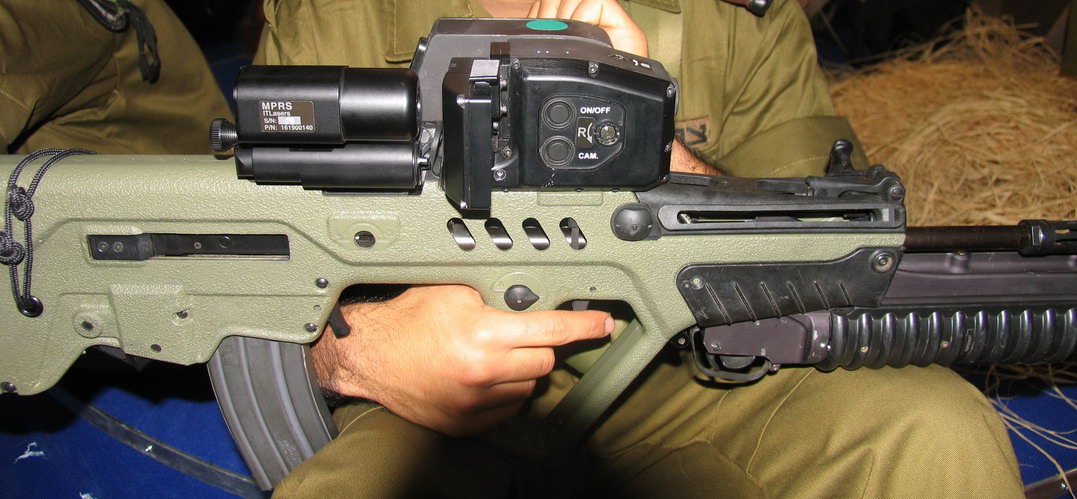

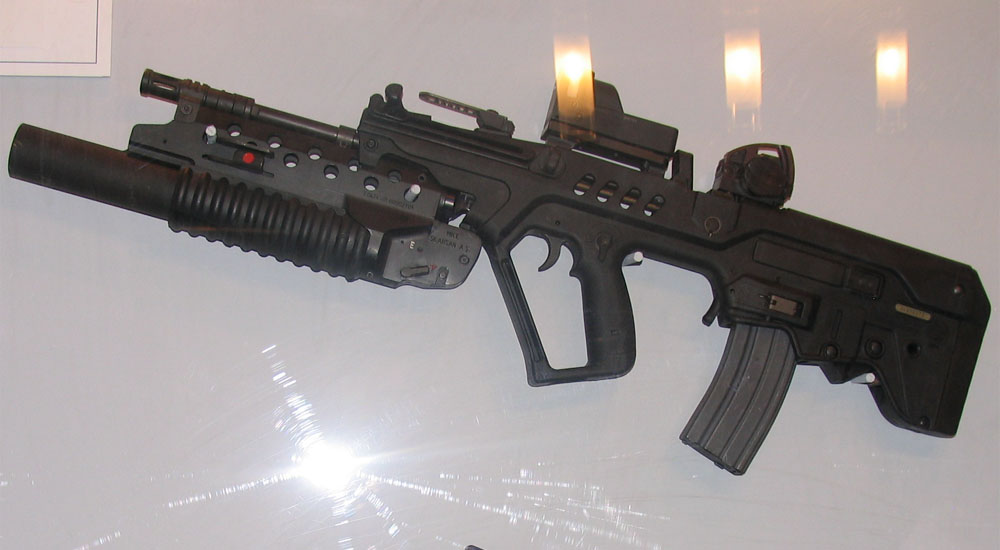

在LIC2005上展出的TAR-21上
安装了另一种形式的榴弹发射器,其连接部件外形倒很像M16的M203护木,不知道这样的设计有何作用?还是临时找来的替代品?



参考资料:Israel Special Forces

     militaryphotos.net
