AR-70/223系列 ◆ AR-70/90系列

70/223系列突击步枪



口径: 5.56×45mm  Nato

1968年,意大利伯莱塔公司与瑞士工业公司(SIG)共同研制一种5.56mm口径的突击步枪,SIG公司的总设计师Rudolf Amsler主张采用回转式枪机,两家公司共同研制出一种发射美国M193步枪弹的小口径样枪,当时名为“SIG-Beretta .223样枪”。在后来的研制中,两家公司各自发展出不同的最终产品,SIG的产品被命名为SG530-1突击步枪,而伯莱塔公司的最终成果是AR-70突击步枪。

伯莱塔公司负责该项目的设计师是Giuseppe Mazzetti、Leandro Zerneri和Vittorio Valle,AR-70步枪在经过意大利特种部队的全面测试后,于1972获得正式采用。AR-70与SG530-1的侧面轮廓是非常相似的,但两者在内部结构上有很大的区别。作为意大利军队的制式武器,AR-701972一直使用到1990年,然后,被在它基础上所改进的AR-70/90所取代,为了在名称上区分开来,原来的AR-70被改称为AR-70/223

最初的伯莱塔70/223系列步枪只有2种型号,AR-70/223为基本型突击步枪,采用塑料固定枪托,主要装备常规部队;SC-70/223是卡宾型,虽说是卡宾型,但采用标准枪管,除折叠枪托外与基本型没有区别,主要装备特种部队。在1974年,伯莱塔公司推出一种SCS-70/223特种卡宾枪,采用短枪管和折叠枪托,由于枪管缩短,导气孔的位置也向后移,活塞杆的长度缩短,该特种卡宾型主要装备装甲部队和空降部队。AR-70/223系列突击步枪并未能全面替代BM59自动步枪。除意大利军队外,伯莱塔70/223系列步枪还出口到约旦、马来西亚、苏丹和其他一些小国家。

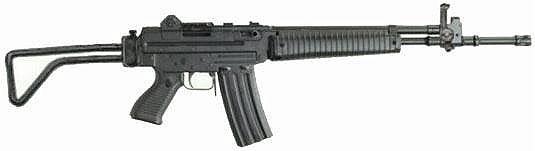

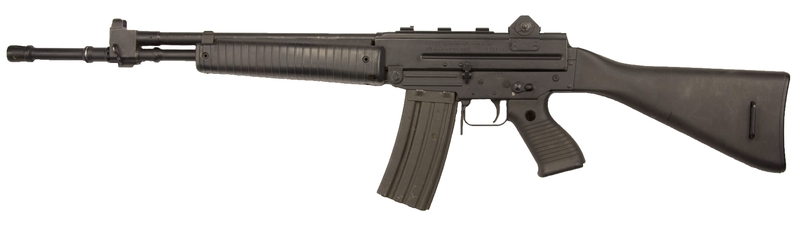

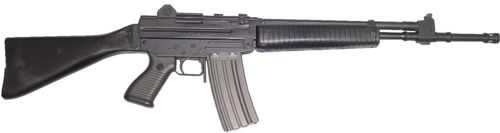

固定枪托的AR70与折叠枪托的SC70

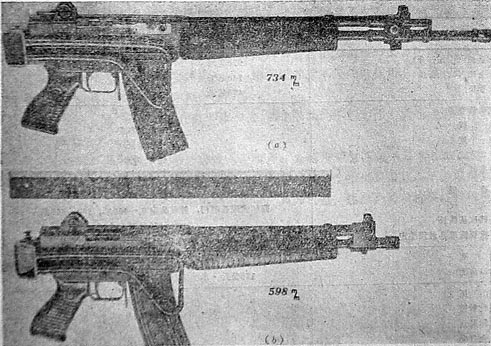

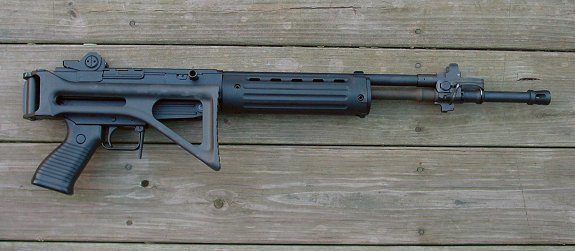

长枪管的SC-70与短枪管的SCS-70

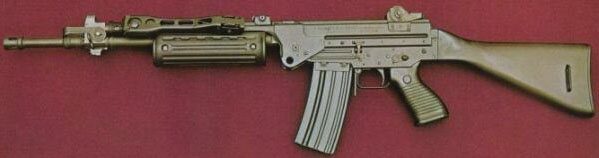

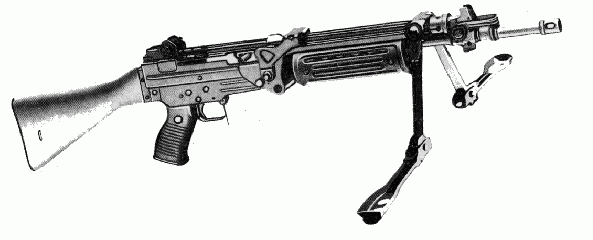

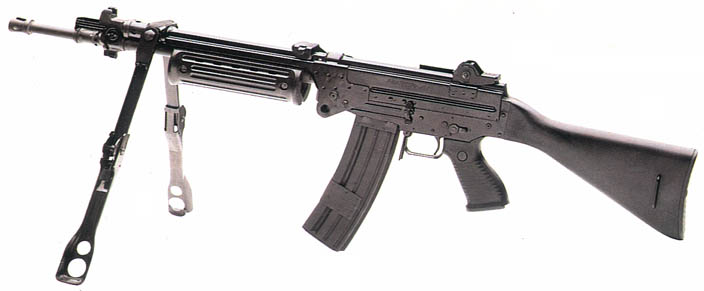

AR-70/78轻机枪,其两脚架安装在导气筒上,这是为了容易更换后备枪管

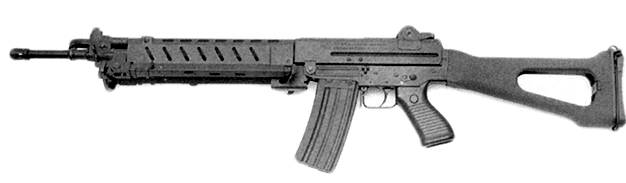

AR-70/84轻机枪

早在设计的初始阶段,伯莱达公司就认定美国M193 5.56mm枪弹同时也可配用于班用自动武器(即班用轻机枪),于是在1974年设计出一种名为AR-70/74的轻机枪型,为解决轻机枪战斗射速较高所引起的枪管过热的问题,而配用重型枪管。在1976年,伯莱塔公司推出AR-70/78轻机枪,与AR-70/74型的区别在于78型的重型枪管可以快速拆卸,便于作战条件下更换。在1984年又推出由AR-70/74型改进而来的AR-70/84轻机枪。除了AR-70/84外其他几种轻机枪都没有量产和正式装备部队,而AR-70/84则被意大利陆军、海军和空军共装备约2-3万挺。此外伯莱塔公司也向印尼、洪都拉斯、尼日利亚、津巴布韦、布基纳法索等多个国家出售了AR-70/90。

伯莱达AR-70/223突击步枪的自动方式为导气式,采用普通的活塞和活塞简。由于导气孔距枪口相当近,因此活塞杆较长,强度也有所降低。为弥补这一缺陷,所以把活塞杆和机框连在一起,并把复进簧缠绕在活塞杆上,这样,复进簧便在活塞头和机匣前端之间被压缩。考虑到弹匣置于枪身下方,所以活塞杆、复进簧和活塞筒必然装在枪管上方,借以抬高枪的重心位置,使之尽量靠近枪管轴线。该枪没有气体调节器。

在选择枪机方案时,出发点是想采用对称支撑的结构,因此没有FN FAL的枪机偏移闭锁方式或HK G3的滚柱闭锁方式,而是选用回转式枪机。鉴于M16、斯通纳63和FN CAL步枪上的多凸笋闭锁系统并不能确保所有的闭锁凸笋都完全卡入闭锁槽中,而且应力分布也不均匀,因此采用了伽兰德M1步枪AK-47上的双闭锁凸笋结构,这一点与SG530-1是相同的。其优点是枪机可以直接在枪管节套中实现闭锁,而且只有枪管和机头受应力作用,因此也只有这两个部件需要用抗拉强度高的材料制造,枪机的其他零件和机匣则可使用普通钢。当然,这种前端闭锁的结构对减轻重量不利,因为增加了枪管节套。

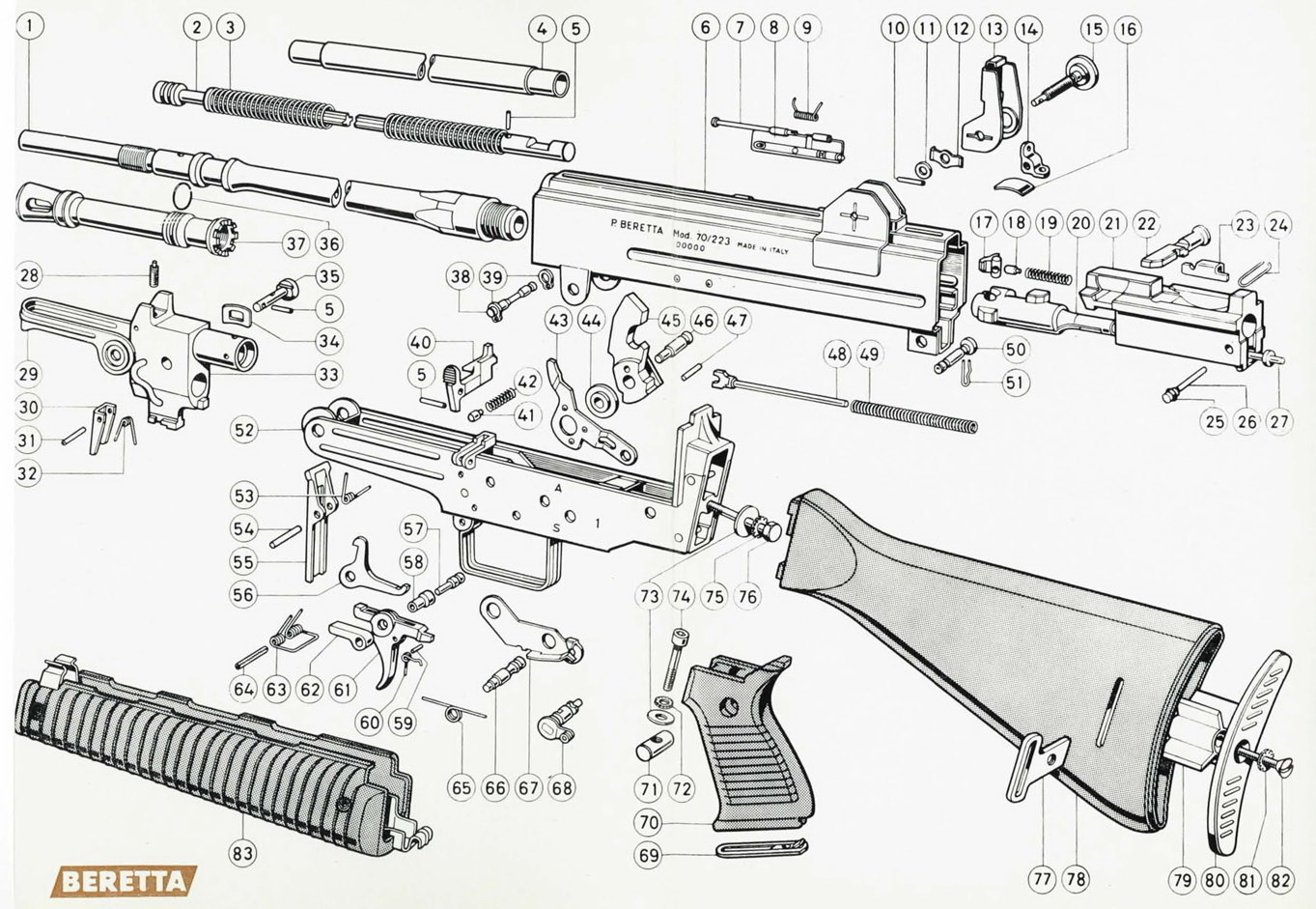

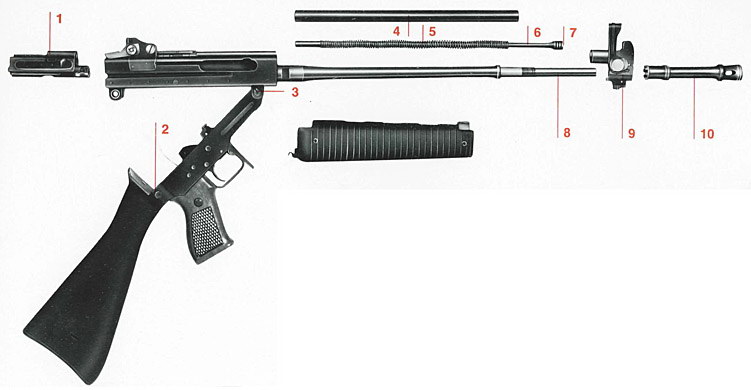

AR70的零件图


枪机及机框

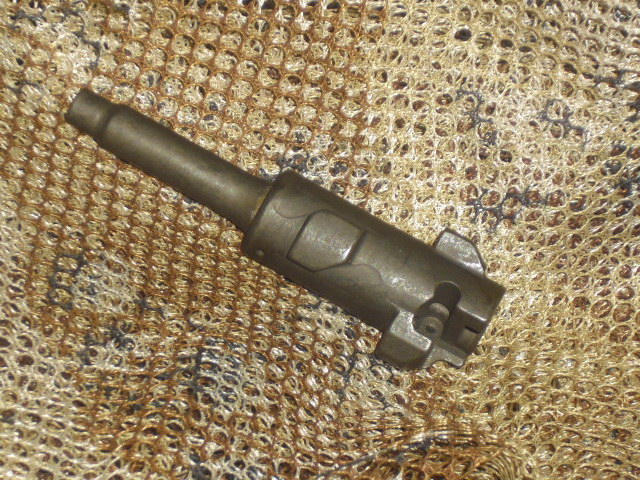

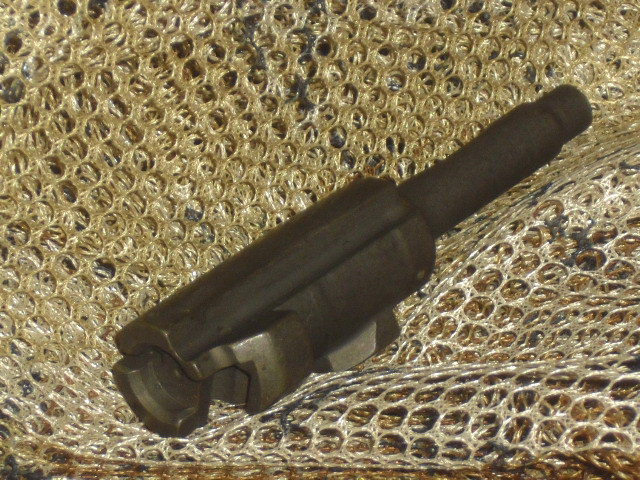

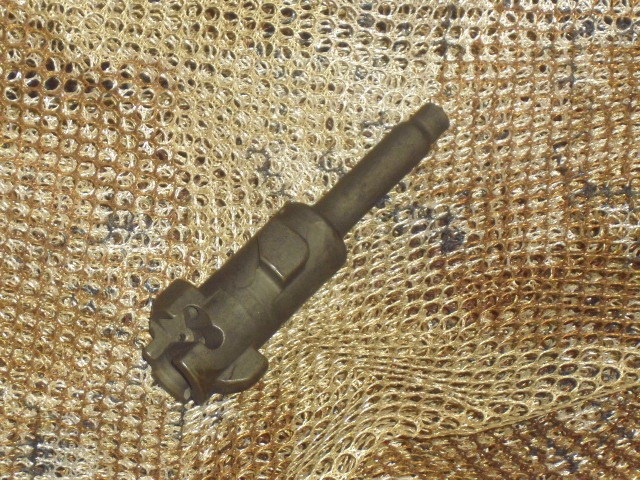

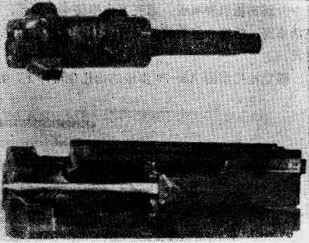

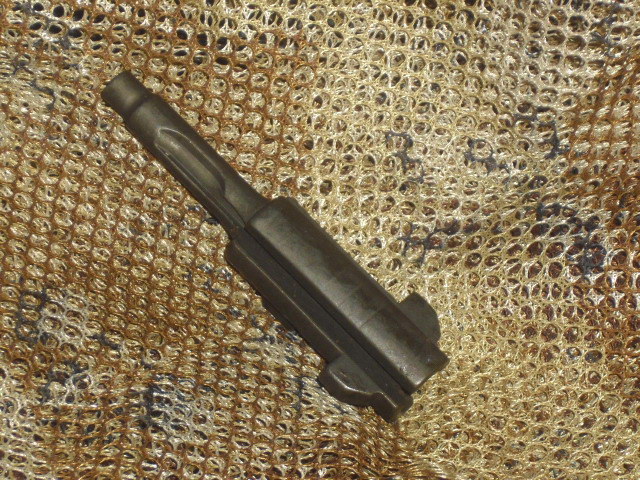

AR70/223的枪机特写,可以看出双闭锁凸笋的结构

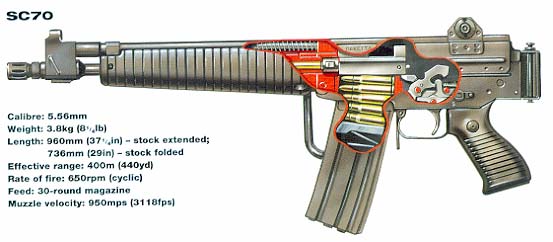

SCS-70/223特种卡宾枪的内部结构

矩形机匣用钢板冲压而成,枪机导轨也是在机匣壁上冲压而成,机匣分上下两部分,通过前后两根销固定在一起。 在突击步枪的设计中,曾考虑到防尘的问题,为更有效地密封,在机匣的拉机柄导槽(不是抛壳口)上加了防尘盖。当用手拉动机柄进行首发装填时,防尘盖自动打开。拉机柄是机框和活塞杆之间唯一的连接部件,如在分解中丢失,则全枪就无法使用。

AR-70/223系列采用弧形30发弹匣,空弹匣重255g,实弹匣重586g。弹匣卡笋的形式与AK类似。步枪的瞄准具为柱形准星和翻转式觇孔照门,表尺射程装定为0~150m和150-300m归零校正时可上下转动准星作高低调节,或转动表尺左侧小旋钮作水平调节。

伯莱达AR-70/223系列步枪的动作原理很简单。击发后,火药气体压力驱使弹头沿着枪膛向前,当弹头在枪管内前进了330mm后,一部分火药气体经由导气孔进入活塞筒,推动活塞后座,机框随之一同向后。机框的自由行程是8.9mm,随后,机框带动枪机旋转,实现开锁。这种机械保险式的延迟作用能确保开锁动作只有在膛压下降到一定数值时才发生。枪机旋转30°后就完全开锁。开锁后,枪机与机框一起后座,抽壳、抛壳并压缩复进簧。当活塞-机框后座到位后,复进簧伸张,推动机框向前,枪机推弹入膛。弹入膛后,枪机停止复进,而机框继续复进,并带动枪机旋转闭锁。

半自动射击是靠扳机和阻铁之间的单发杆控制的。全自动射击时,击锤由不到位保险阻铁控制,机框在快复进到位的同时压倒保险阻铁。因此,只有确实闭锁之后,击锤才能解脱。半自动射击也是如此,如果枪机未确实闭锁,击锤就无法解脱。

AR-70/223突击步枪可发射比利时“梅卡”(Mecar)公司的枪榴弹。消焰器兼作枪榴弹发射插座,发射榴弹用的折叠式准星柱通常平置于枪管上方。 安装枪榴弹之前,要先把枪榴弹准星柱竖直,同时会自动关闭导气孔,使空包弹的全部火药燃气都用于推动枪榴弹。发射枪榴弹用的照门平时折叠在表尺座后,也是在使用时才竖起,3个觇孔的射程装定分别为50m、75m和100m。

AR-70/84的枪管配有带孔钢护木,并有适用于车辆或其他型式支座的安装点,枪托装有支肩板和使其夹持更稳固的装置。两脚架的每一支脚中部装有铰链,可对高度进行粗略调整,枪口也能发射枪榴弹。

AR-70/223突击步枪在分解时,用枪弹的弹尖顶出机匣左侧、握把后上方的分解销,向下打开枪托组件(包括下机匣、握把和发射机座),同时拉机柄卡锁解脱,可以拉出拉机柄。然后,自上机匣中分解出枪机和机框。护木由弹簧卡笋固定,取下护木后,卸下消焰器,随后可分解出活塞筒、活塞和复进簧。结合时唯一须注意的是要保证活塞上与机框连接的槽完全对正。 固定枪托型的AR-70步枪的枪托也可卸下,换以特种卡宾枪的折叠枪托。

AR-70/223还有半自动的民用型,发射.222雷明顿口径弹,其中有军用型造型相同的固定枪托AR-70/222 Sporter,以及运动枪托造型的AR-70/222 Sporter II。

  AR-70/223 SC-70/223 SCS-70/223 AR-70/84
全枪长 枪托打开 940 mm 935 mm 820 mm 955 mm
枪托折叠 - 736 mm 596 mm -
膛线 4条,右旋,缠距305mm
枪重 不含弹匣 3.55 kg 3.6 kg 3.45 kg 5.3 kg
含空弹匣 3.8 kg 3.85 kg 3.7 kg 5.56 kg
含实弹匣 4.15 kg 4.2 kg 4.05 kg 5.9 kg
初速 970 m/s 970 m/s 885 m/s 970 m/s
枪管长 450 mm 450 mm 320 mm 450 mm
枪口动能 1637 J 1637 J 1392 J 1637 J
瞄准基线长 527 mm 527 mm 455 mm 527 mm
有效射程 400 m 400 m 300 m 400 m
理论射速 650 RPM
实际射速 全自动 100 RPM
半自动 40 RPM
弹匣容量 30 rds


AR-70/223步枪的野战分解状态


为提高射击精度,AR-70/223也可以安装上轻型两脚架

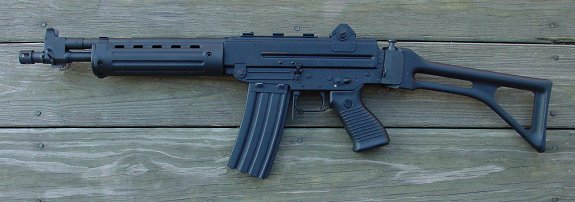

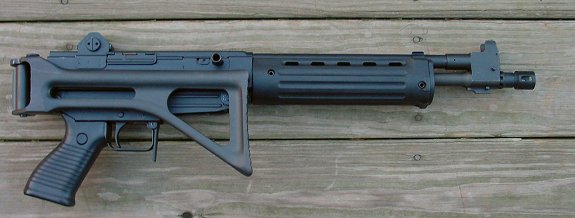

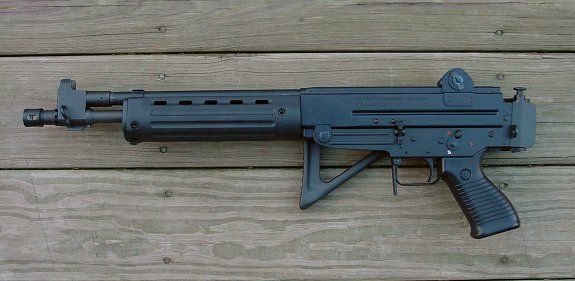

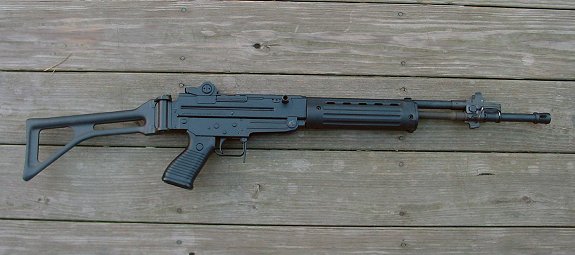

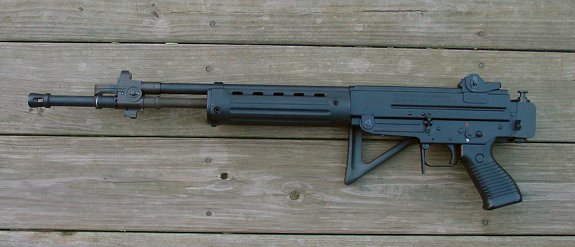

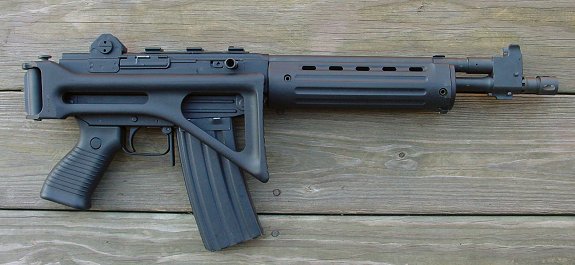

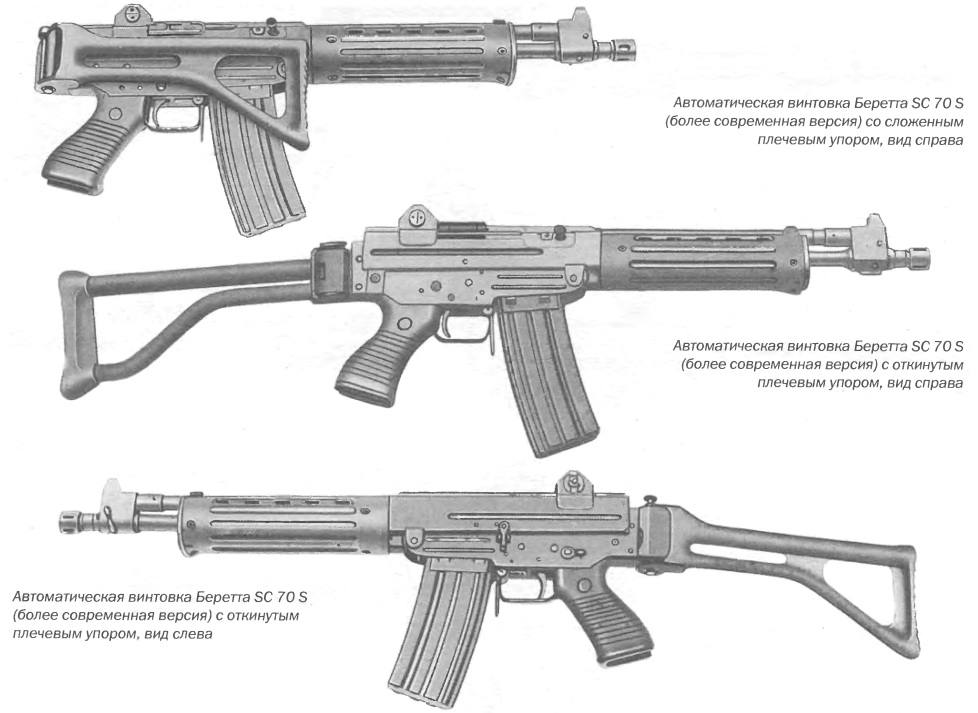

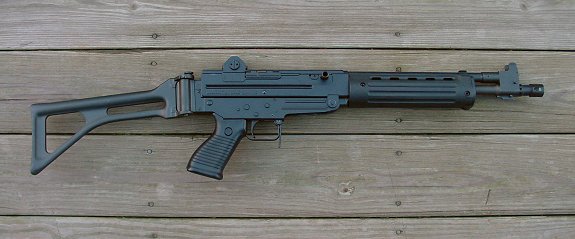

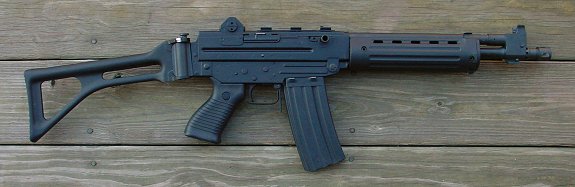

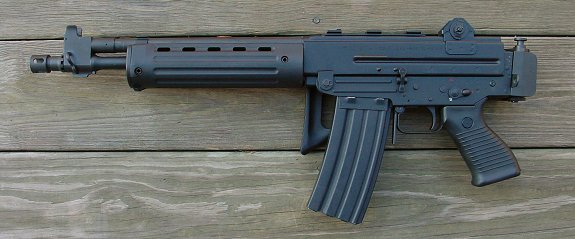

卡宾型SCS-70/223

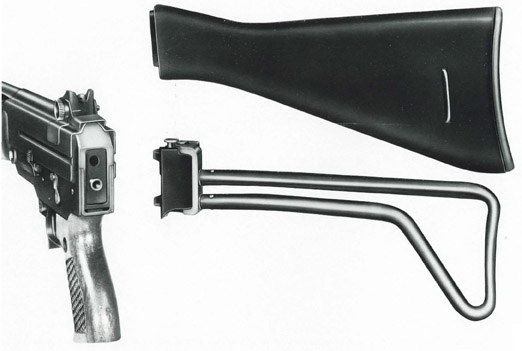

折叠枪托和固定枪托是可以更换的

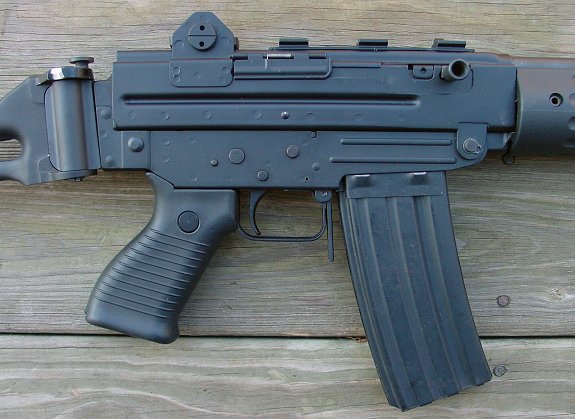

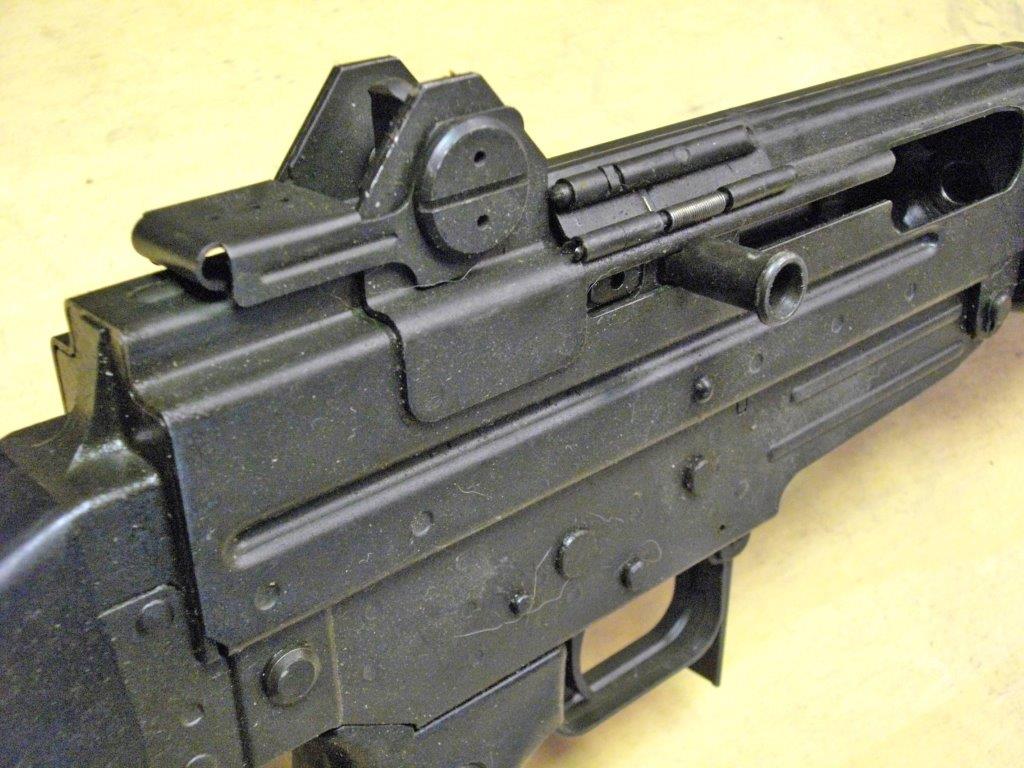

AR70的机匣

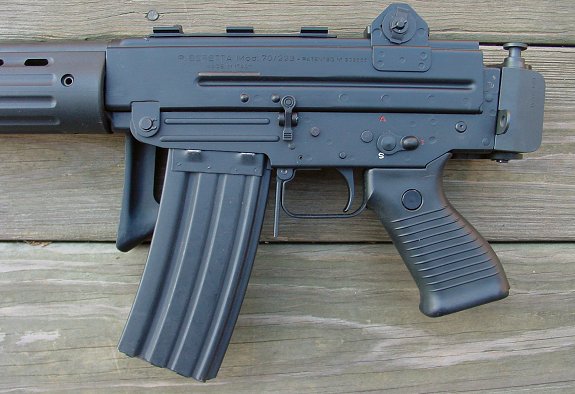

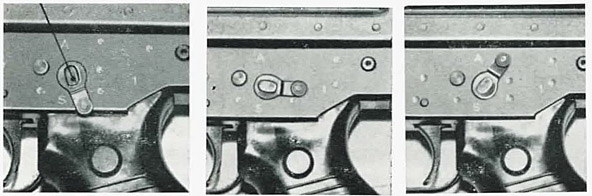

AR-70/223的快慢机

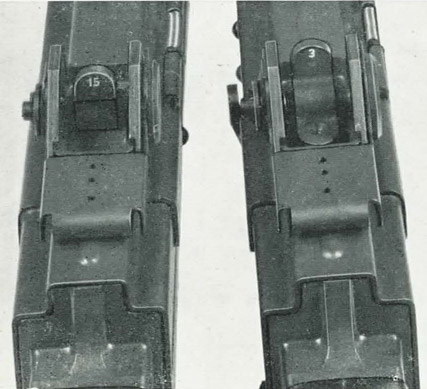

翻转式觇孔照门的使用,左边的表尺是150米,右边是300米

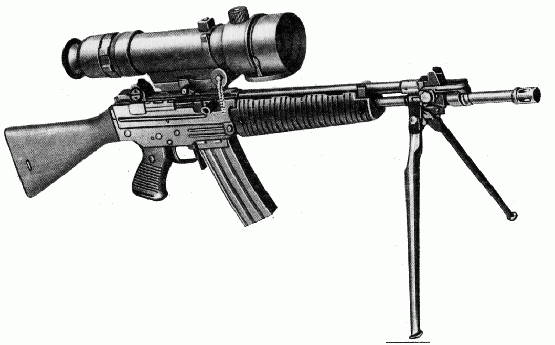

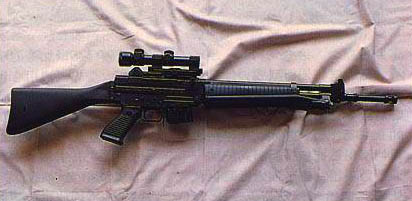

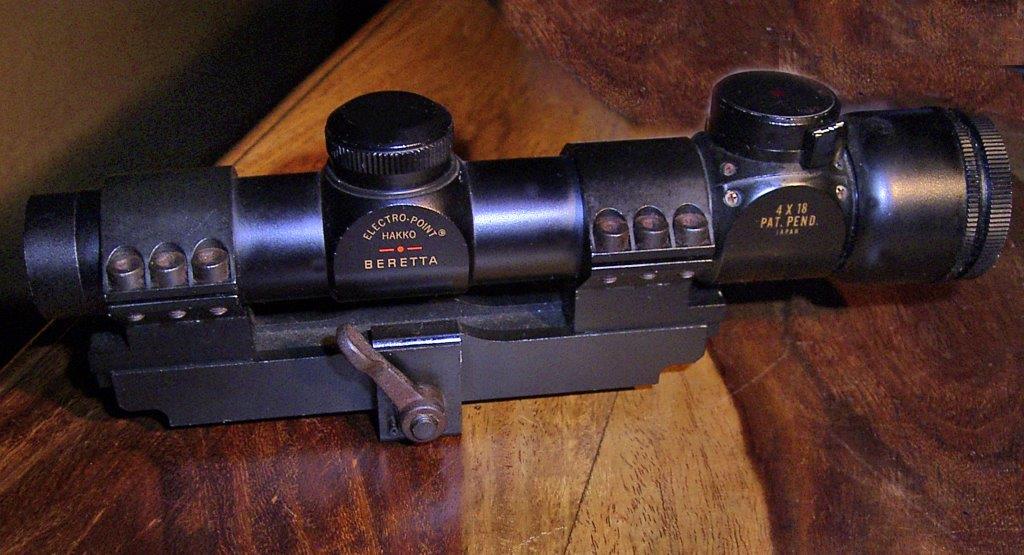

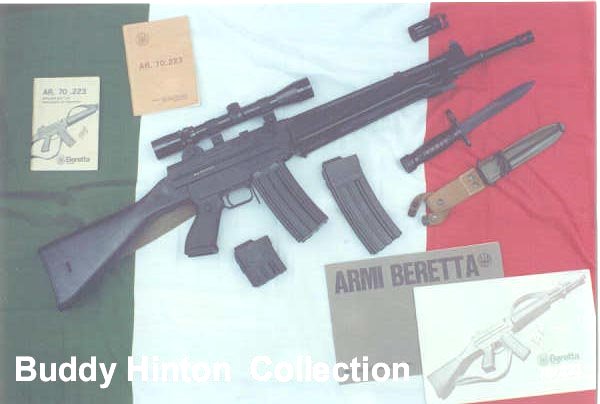

安装夜视瞄准镜和两脚架的AR70/223

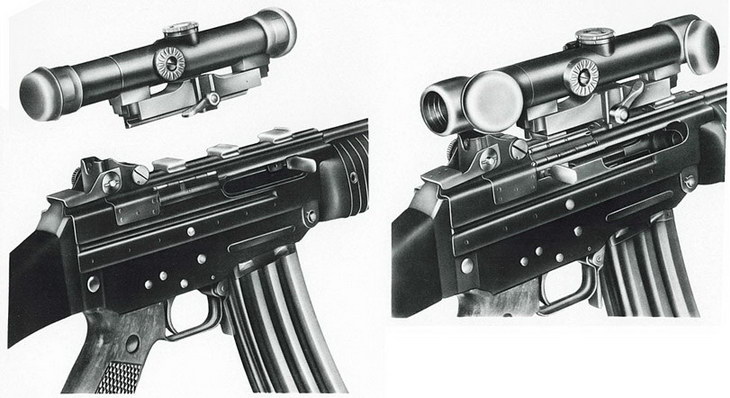

机匣顶部有瞄准镜导轨安装瞄准镜

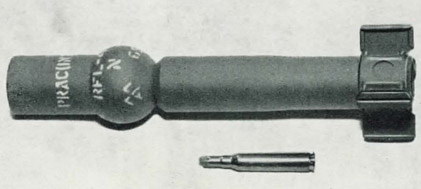

枪榴弹及空包弹

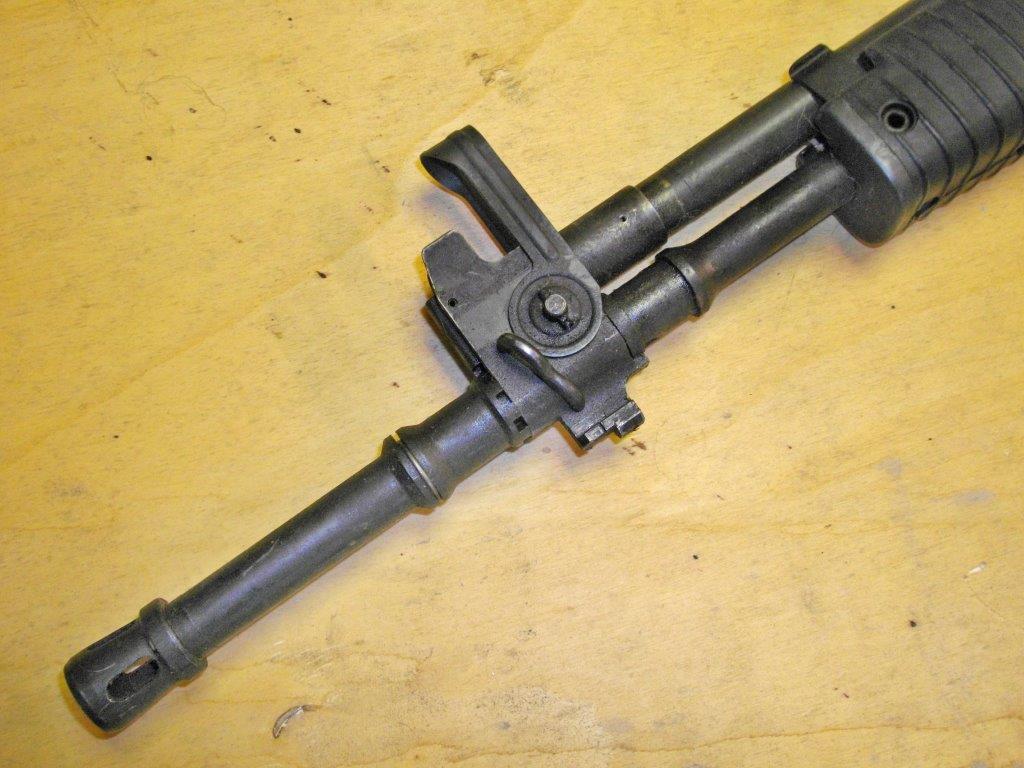

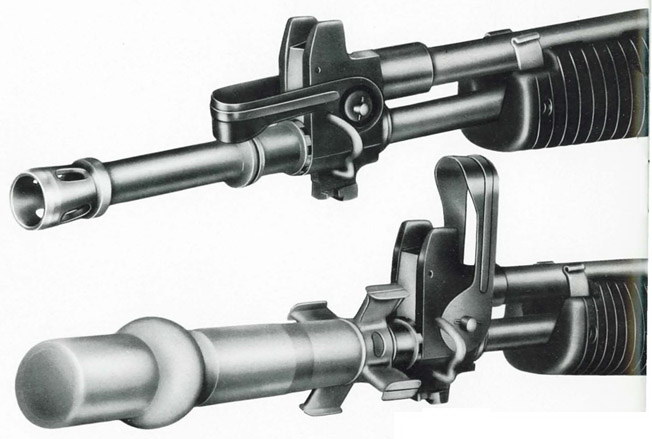

发射枪榴弹时,先关闭导气管

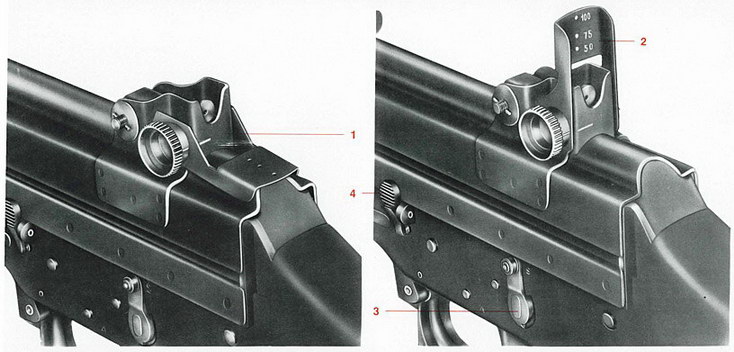

枪榴弹发射瞄具在不使用的时候平放在照门后面(左),使用的时候再竖起来(右)

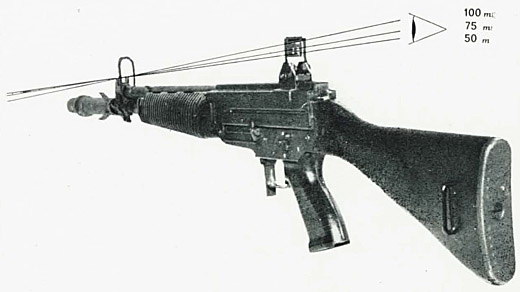

枪榴弹瞄准具的使用方法

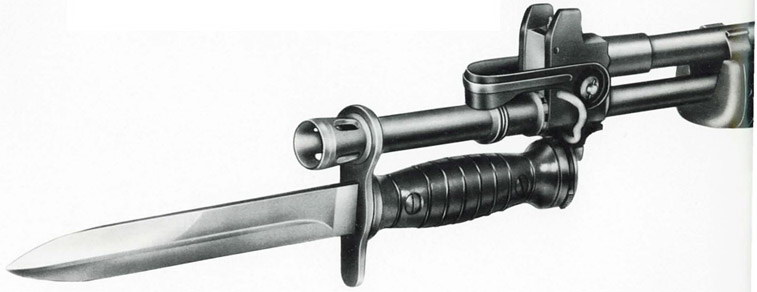

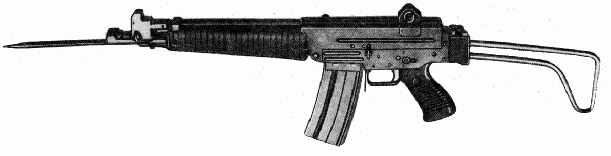

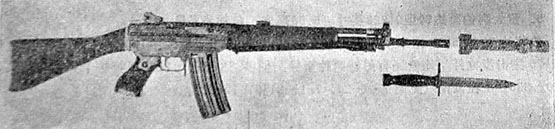

SCS-70/223可安装上刺刀

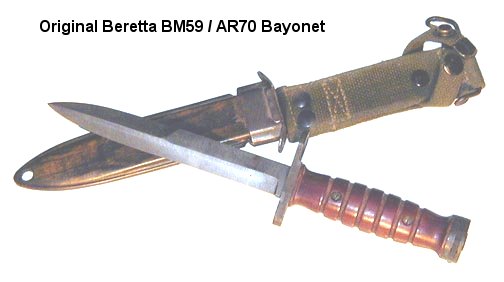

AR70的刺刀是直接使用原来BM59的刺刀

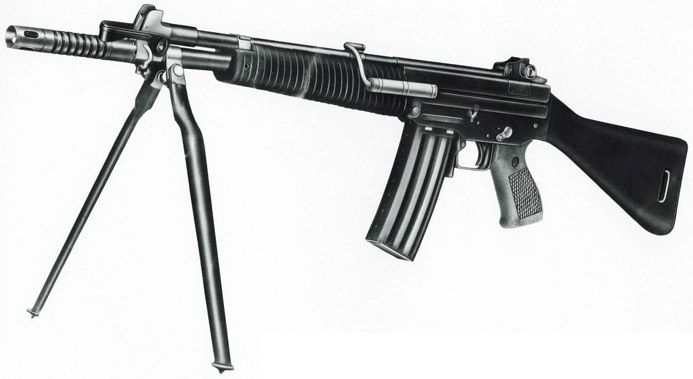

AR-70/78的两脚架可在中部折叠以降低火线高度

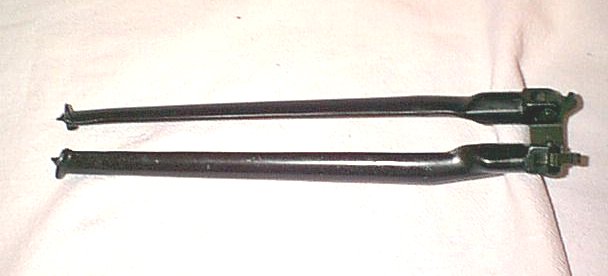

可拆卸的轻型两脚架

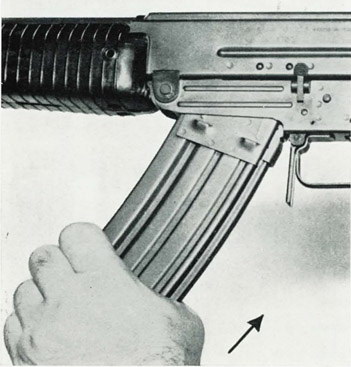

70/223型的弹匣固定方式功能AK系列相同,也是钩挂式

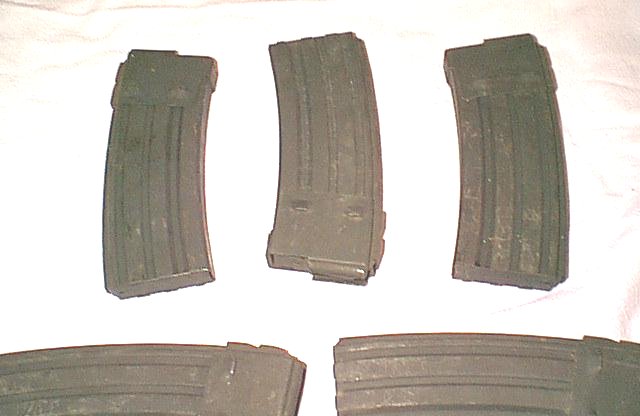

AR70/223配用的弹匣

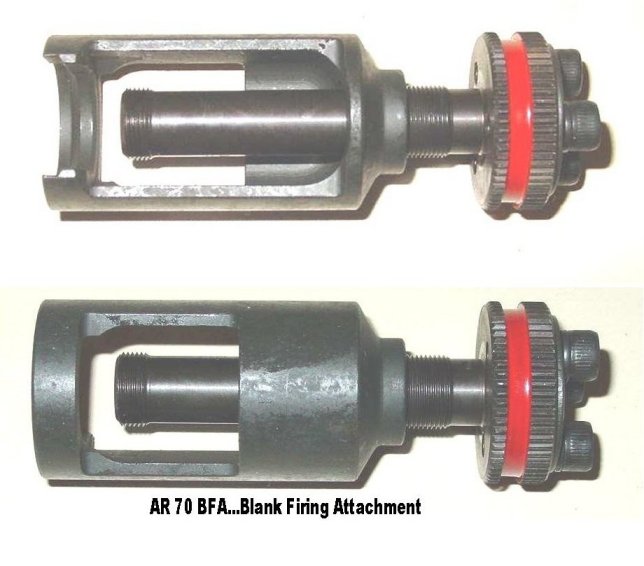

空包弹助退器


半自动配10发弹匣的民用型

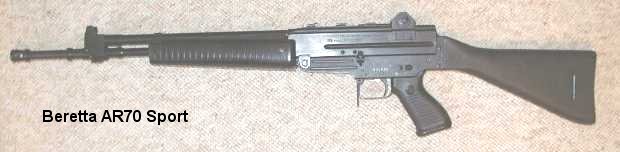

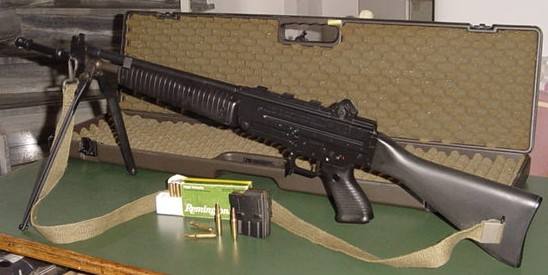

AR-70/222 Sport

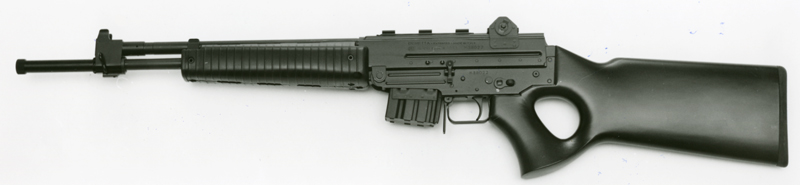

AR-70/222 Sport II


在一网上枪店销售的民用型AR-70/223,虽然护木看起来好像AR70/90,但实际上从机匣辨认出是AR70/223


2007年仍在使用AR70作为阅兵礼仪枪的军校学员


手持SCS-70/223的意大利特种兵


使用FAL和AR70的尼日利亚军校学员


使用AR70的印尼士兵


在叙利亚自由军手中出现的AR70/223


使用AR70/223的IRA(爱尔兰共和军)


1980年代南非特种部队曾装备过SCS70/223

资料来源:SecurityArms.com

     Modern Firearms & Ammunition site

     Militarypedia

     国防工业出版社出版《国外轻型步兵武器》下册
