  Trijicon公司

ACOG Reflex



ACOG | Compact ACOG | ACOG Reflex | AccuPoint | TriPower | 间机械瞄准 | RMR小型红点镜 | TANS微光夜视仪 | ATWS热像仪

虽然ACOG瞄准镜能够进行双目瞄准,但由于其有放大的倍率,并不适用于CQBClose Quarters Battle,室内近战),Trijion公司研制出近战专用的ACOG Reflex(先进战斗光学反射瞄准镜)。ACOG Reflex没有放大倍率,“窗式”结构,只有一块析光透镜,前后没有物镜和目镜,很适用于近战。其他方面和ACOG一样,坚固的航空铝材外壳,采用双照明系统,淡黄色的瞄准标记可以随环境条件变化而自动调节,而且也有三角形、圆形和 其他的瞄准分划选择。1996年,经过测试后,ACOG Reflex正式装备美军作战部队。目前这个产品有20几种型号。

130.4 g
108 mm
34.3 mm
41.9 mm

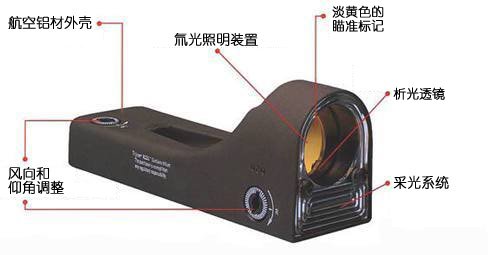

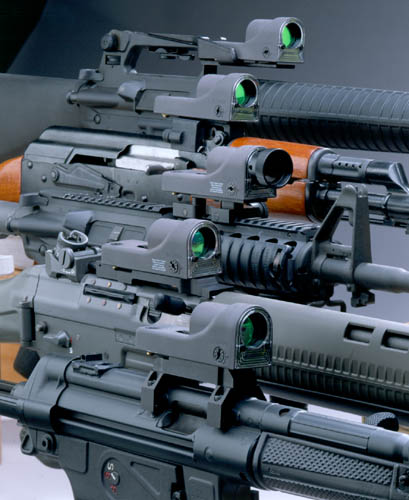

  ACOG Reflex很容易辨认,由于它独有的双照明系统,在析光镜下方有一个很大的采光窗口。另外,由于不使用电池及自动调节亮度,因此除了风偏和仰角调整旋钮外,你找不到任何开关之类的东西。

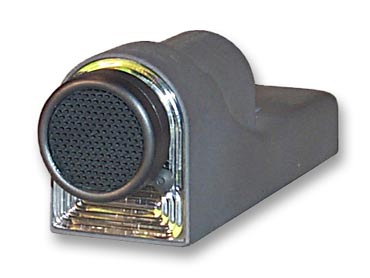

  现在生产的ACOG Reflex都有析光镜的后方增加了一个拱形的遮光蓬,使观察瞄准标记不容易受外界光影响,有部分产品还在析光镜前方增加了一个筒形物,这是一个滤镜,在日间使用时减少阳光直射的影响,像太阳眼镜一样,不过其实作用不明显。



各种不同的分划


24mm与42mm两种规格的反射式瞄准镜

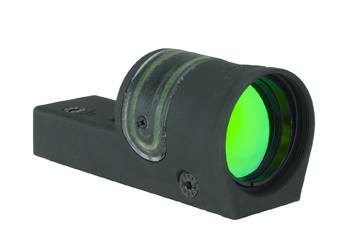

1x42mm规格的反射式瞄准镜

资料来源:Trijicon公司主页

2000-08-12
