典型的瞄准装置



能用于AR式的瞄准装置没几百也有上百,尤其是流行皮卡汀尼导轨之后,甚至连俄罗斯都把一些用于AK的瞄准镜改成皮卡汀尼接口,用于平顶机匣的AR式上,而这些瞄准装置也可以用于AR式以外的武器,因为在本站有专门介绍瞄准装置的文章,因此在此仅是简要列出美军为M16/M4配备的主要瞄准装置。这里又主要分为光学/光电瞄准镜和激光指示器两大类。

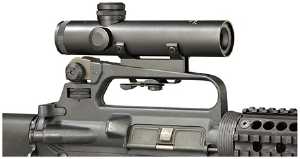

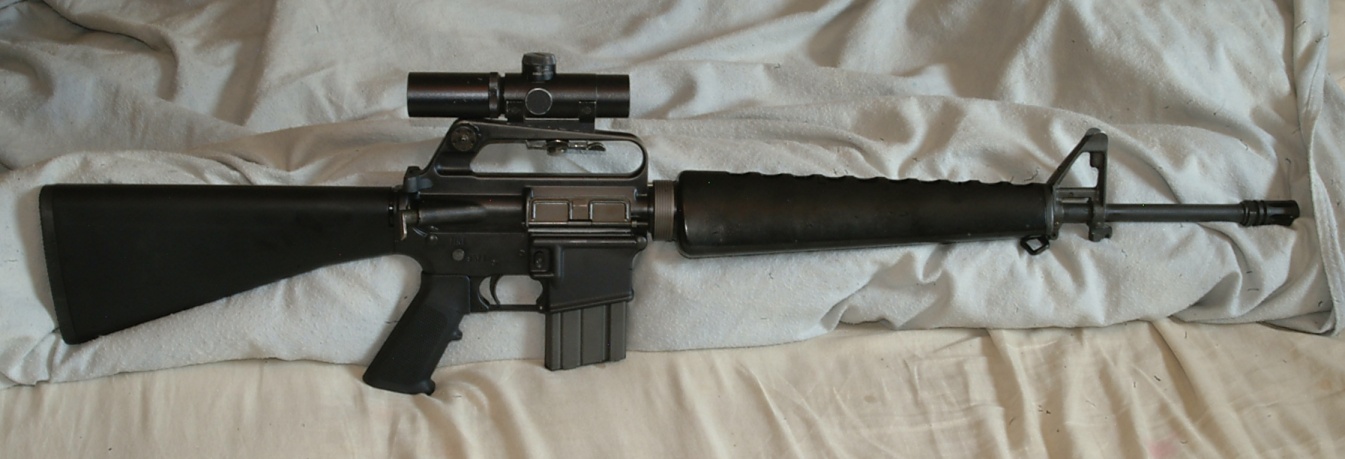

3x20 或 4x20提把瞄准镜

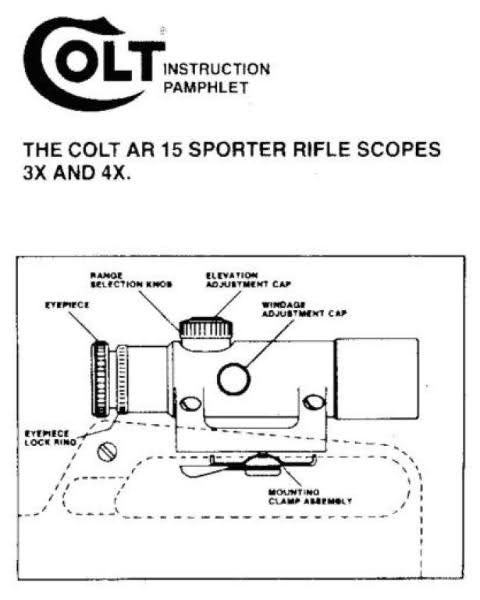

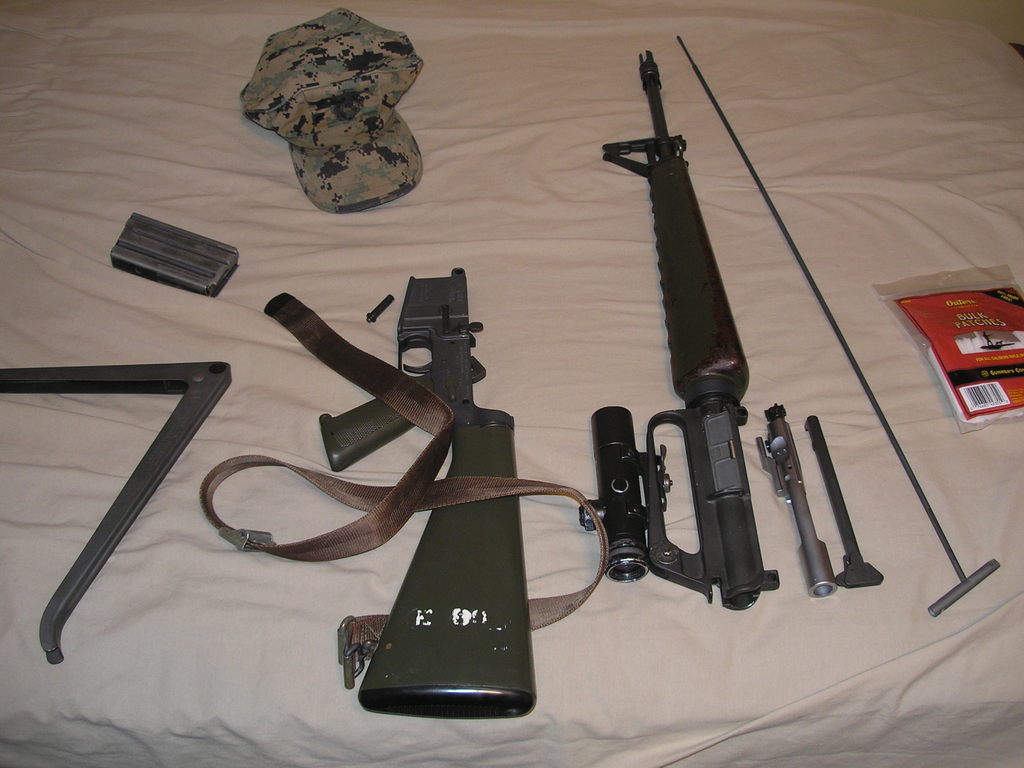

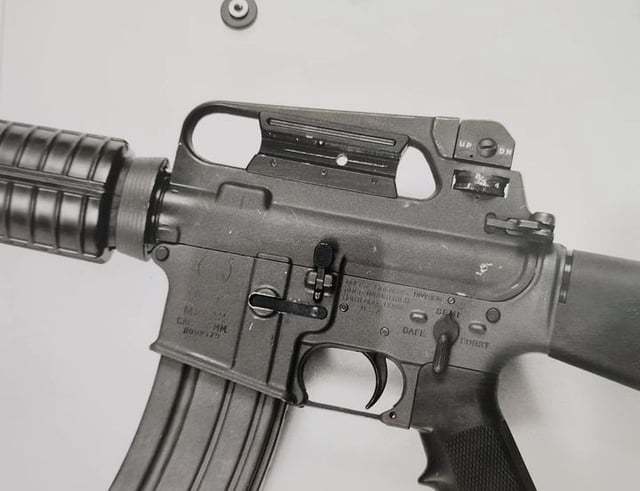

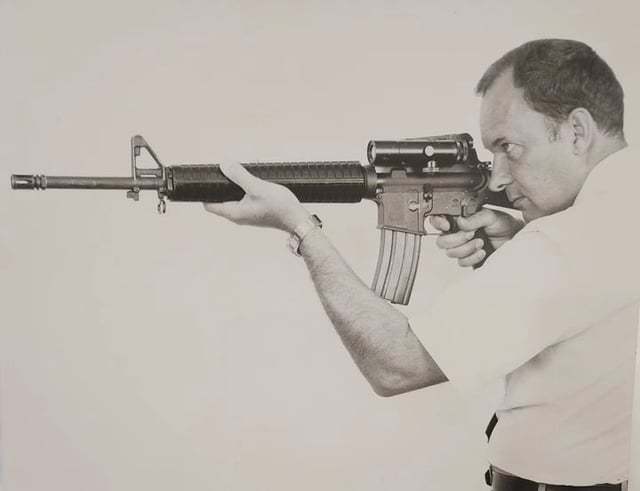

柯尔特公司早年为M16生产过3倍瞄准镜,可安装在提把上的瞄准镜安装孔内,这种瞄准镜在越战时期被使用过,甚至有些一直使用到21世纪初。有一些厂家生产与柯尔特的提把瞄准镜相似的产品,例如Barska 4x20或Combat Military Optics公司的MARKSMAN 4x21,不过如果仔细观察,会发现的Barska和Combat Military Optics的瞄准镜的调整旋钮位置与柯尔特瞄准镜的不同。

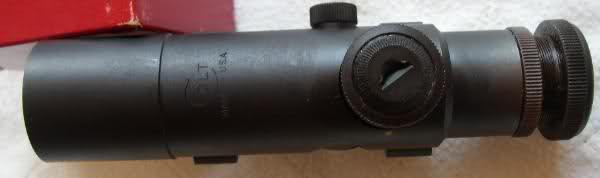

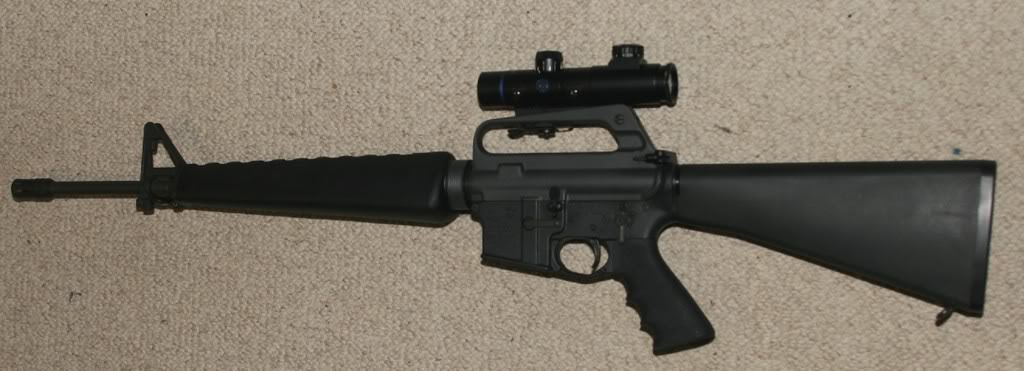

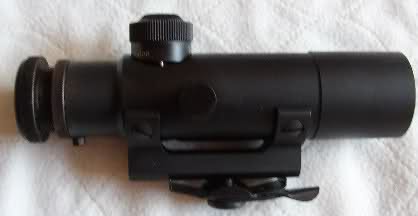

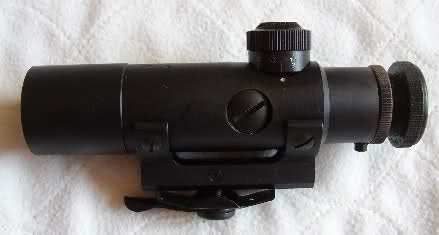

早期型的柯尔特3X瞄准镜,镜筒上的字只是简单地刻下去

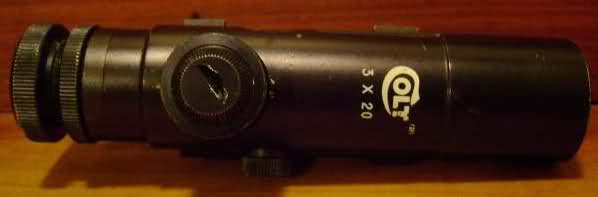

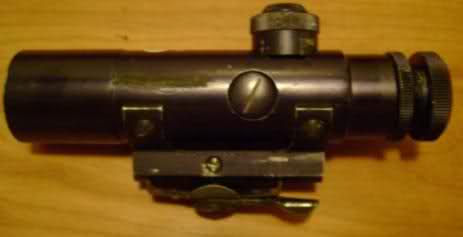

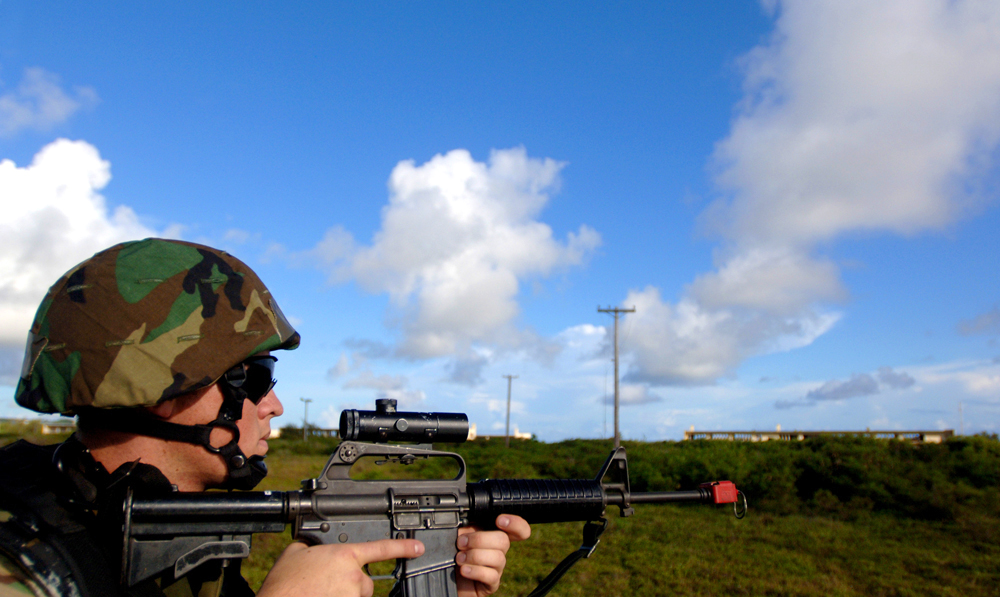

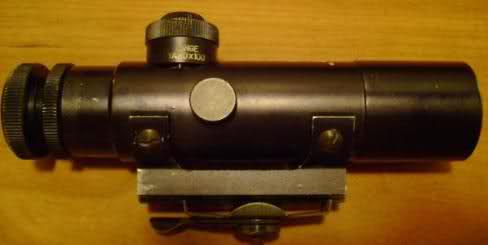

后期型的柯尔特3X瞄准镜,镜筒上的字比较粗大醒目,另外镜体也早期型长了一些

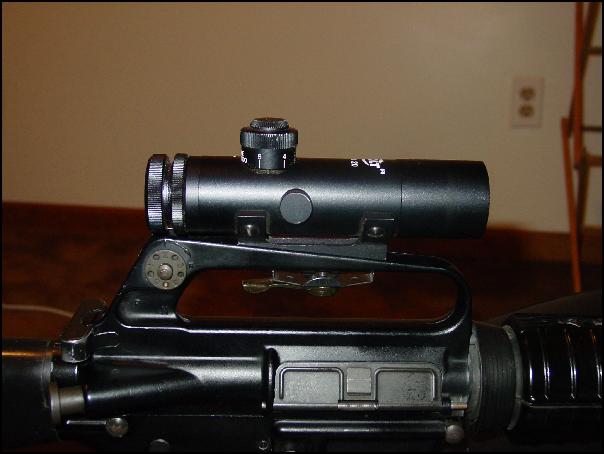

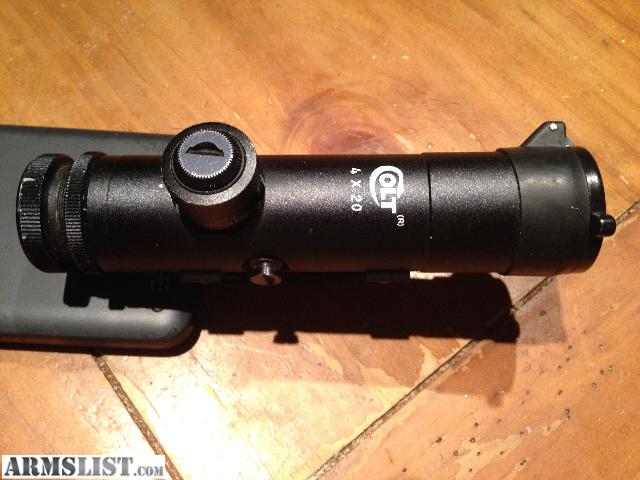

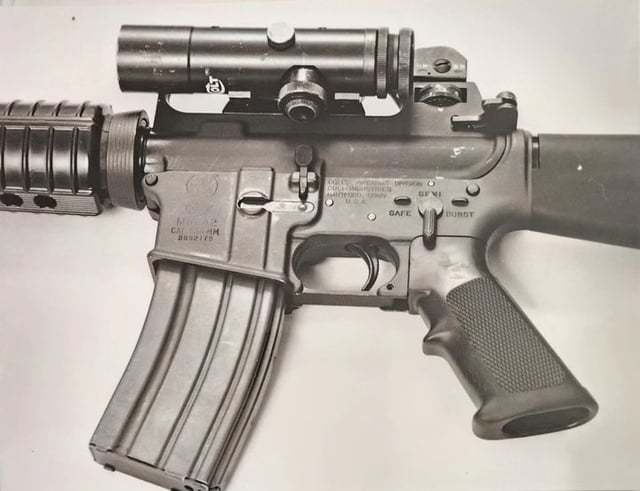

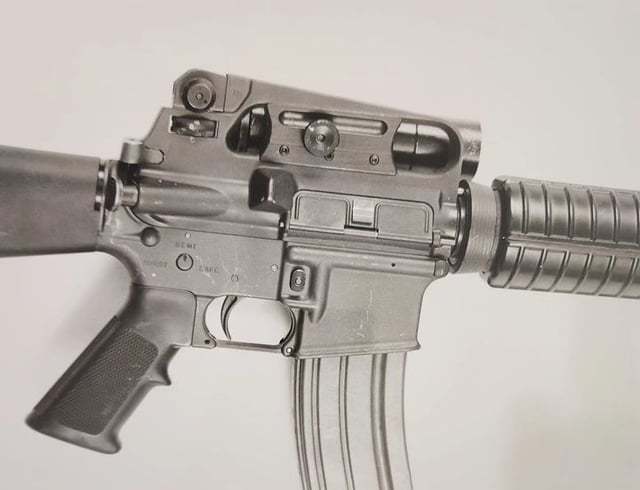

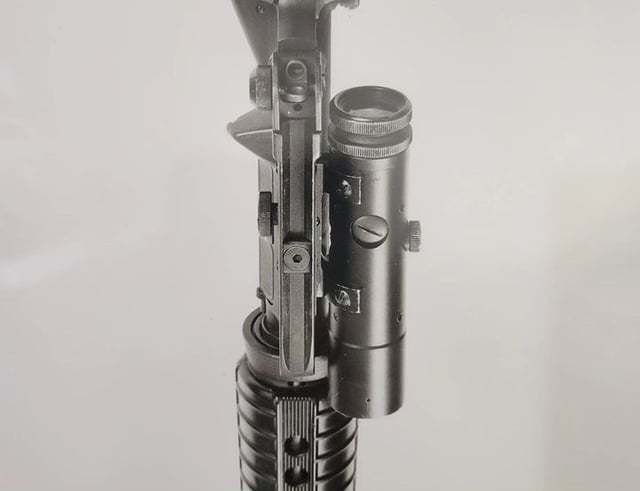

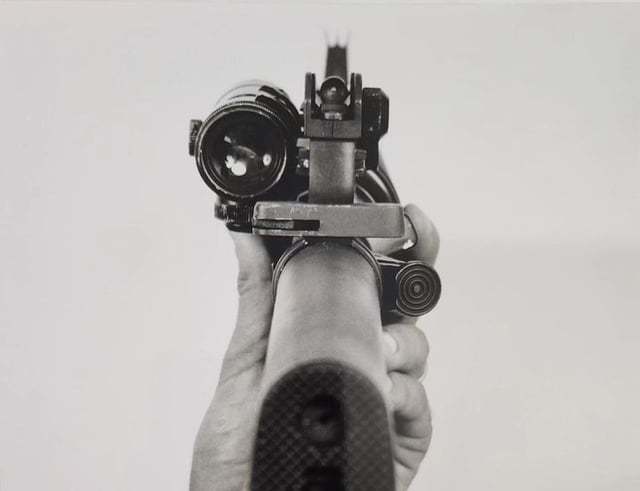

柯尔特4x20提把瞄准镜

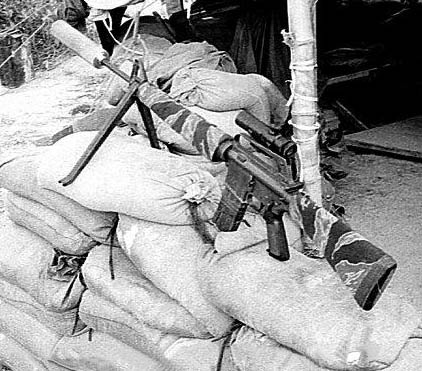

越战中使用的柯尔特提把瞄准镜,虽然图像质量差但大概是早期型


图中的XM177E2上安装的瞄准镜是柯尔特提把瞄准镜,但图左的XM177E2上安装的则是3~9倍ART


2003年伊拉克战争中,这名美国海军陆战队员的M16A2上还安装着后期型的柯尔特瞄准镜

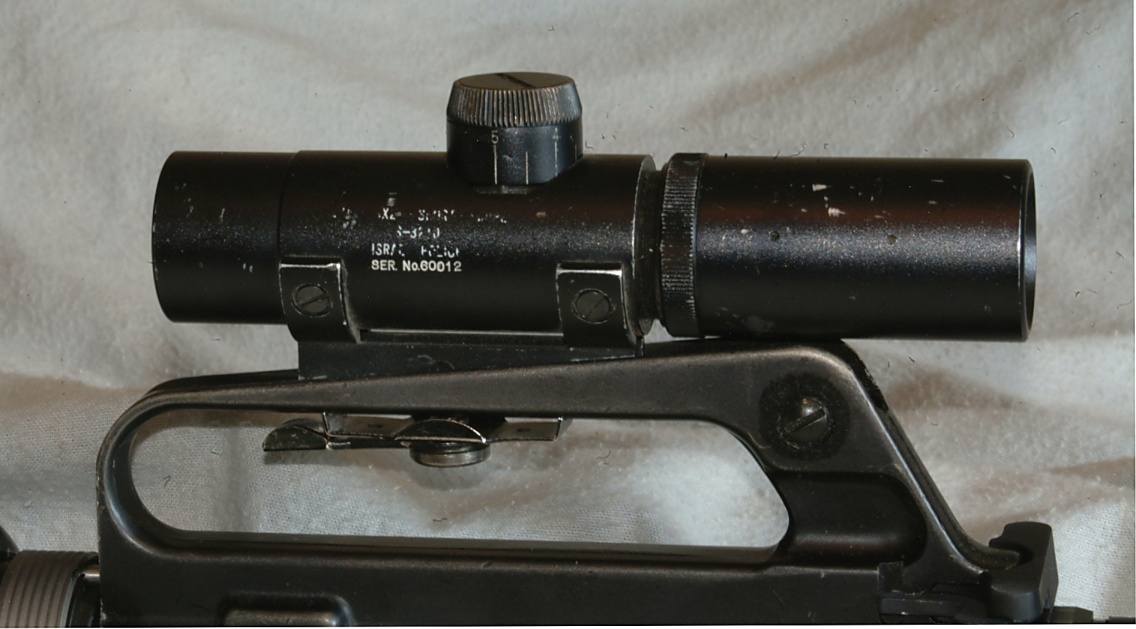

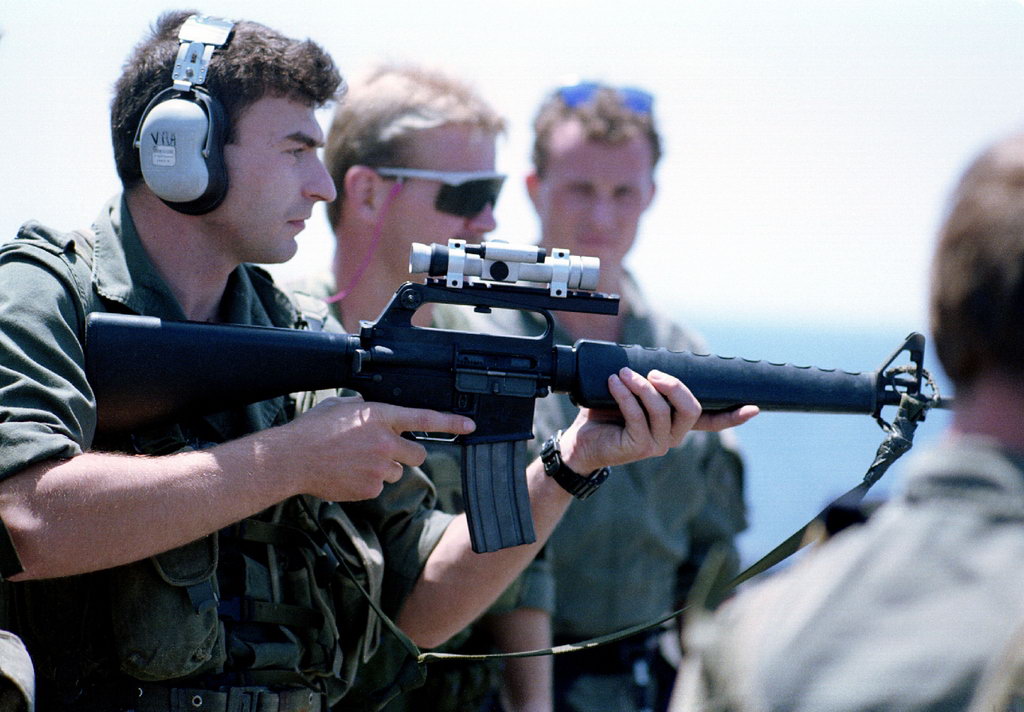

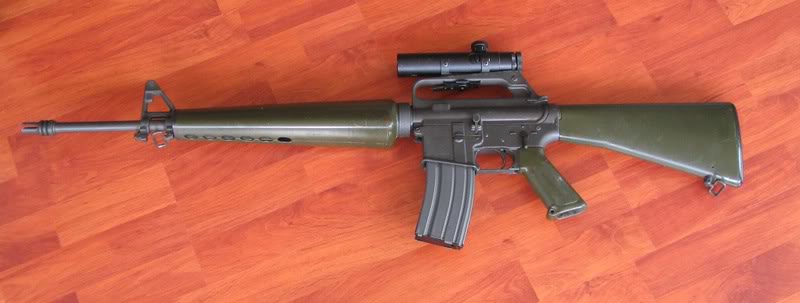

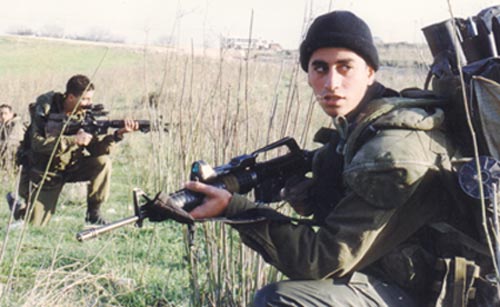

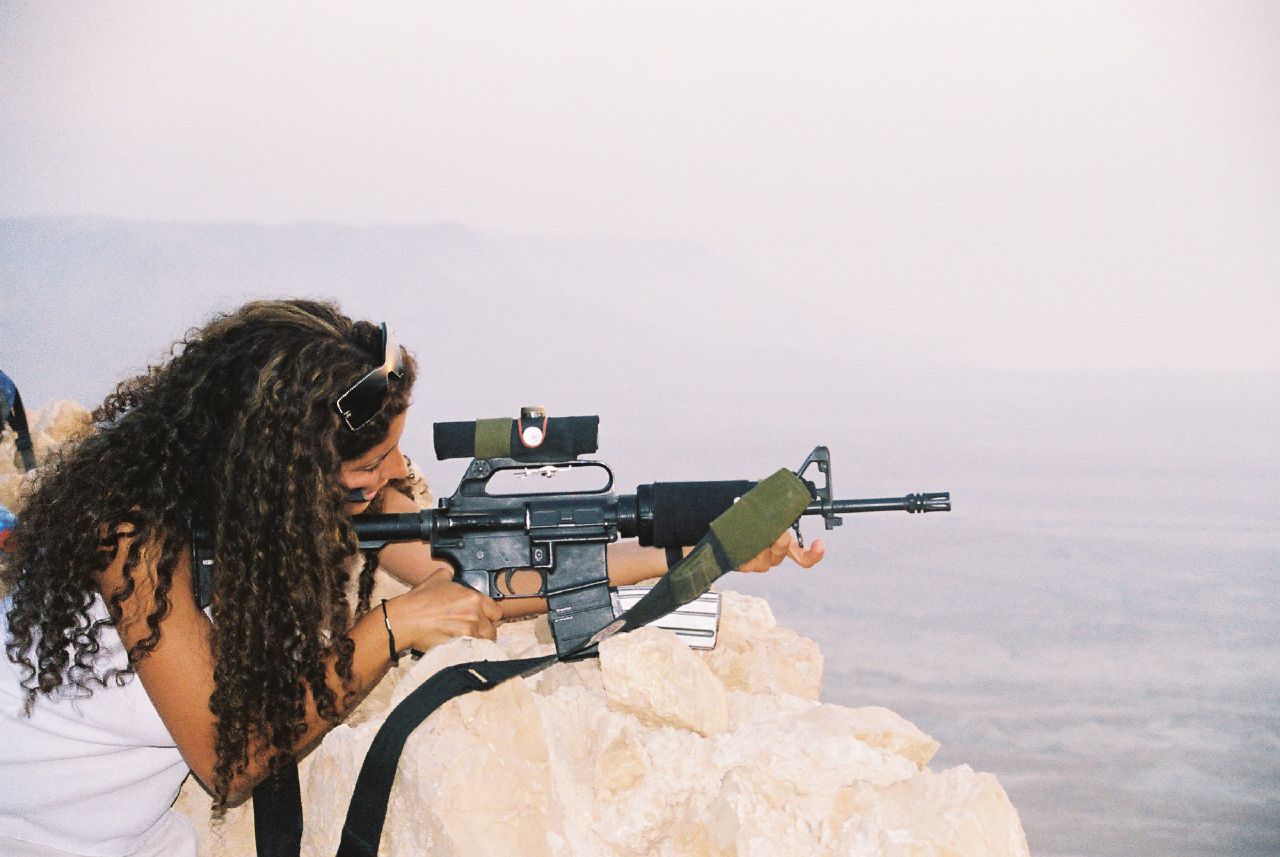

以色列国防军在M16A1及M653上配用类似的瞄准镜则是本土产的M&A 4X20

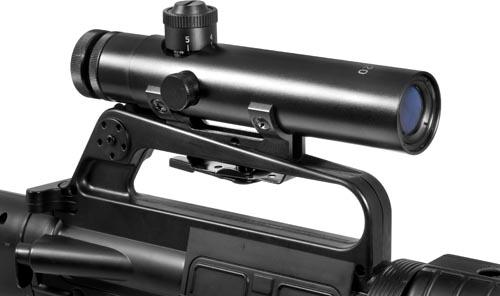

外形相近的Barska 4x20

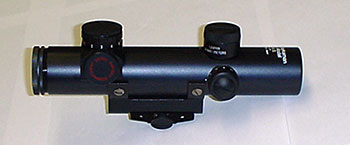

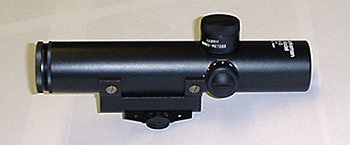

两种形状相近的MARKSMAN 4x21

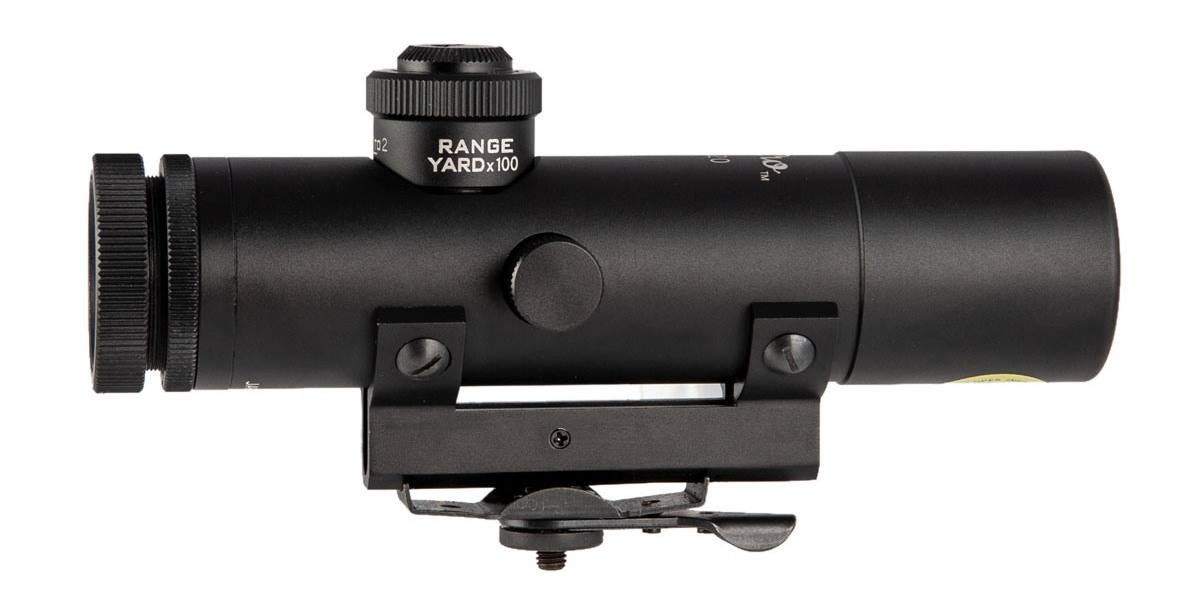

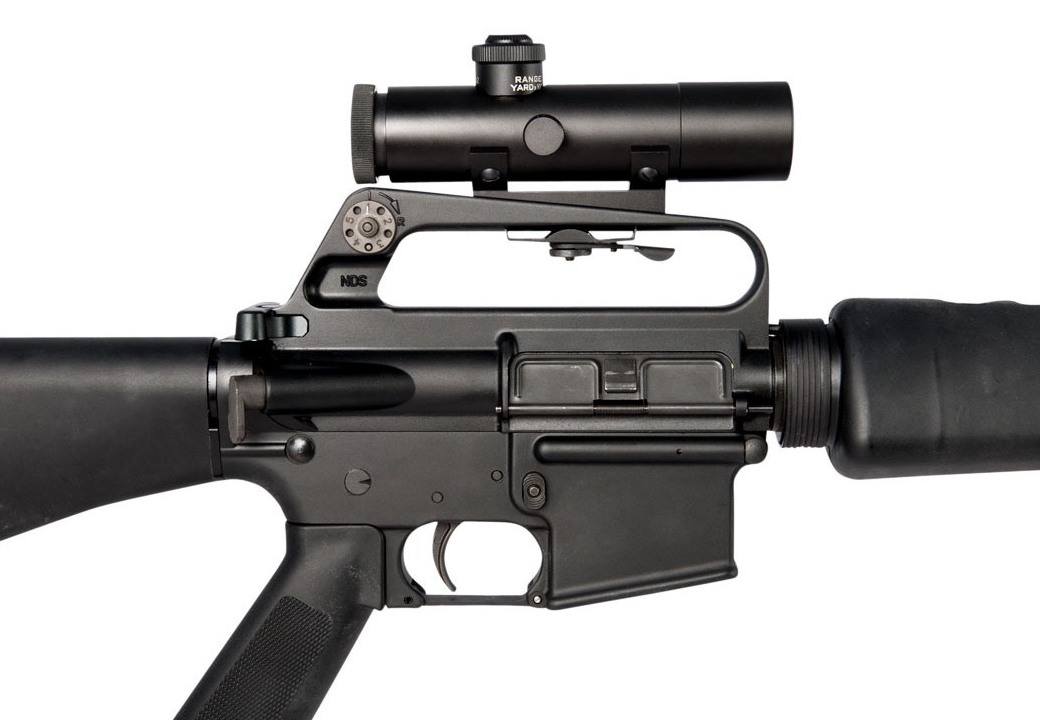

Brownells出的复古4X瞄准镜,赚情怀钱





另一种同类的瞄准镜Hakko


这种在镜体后面增加一个视差调节旋钮的MARKSMAN或Hakko是电影《太阳之泪》里面的道具,但目前我暂时未发现有美军使用这种型号

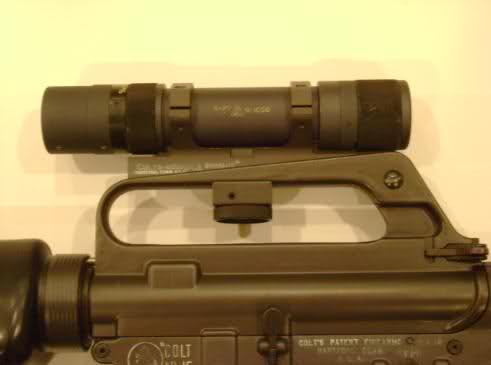

更早期在AR10和AR15上配套的Delft 3x25瞄准镜,后来被装备AR10的荷兰军队使用,但似乎并没有被美军使用


准直式瞄准仪O.E.G.

O.E.G.(Occluded Eye Gunsight的缩写)准直式瞄准仪是在反射式瞄准镜(红点镜)出现前所流行的一种近战快速瞄准装置(原理见准直式瞄准仪介绍)。美军在越战时期就在M16/CAR-15系列上使用过SinglePoint公司的O.E.G.,由于不是军队的制式装备,因此没有军方的正式命名。在1981年后,一些美军单位又采购了另一家Armson公司的O.E.G.瞄准仪,不过仍然不是制式装备。SinglePoint OEG和Armson OEG在外形上很好分辨,前者头部为半球形,后者头部为圆台形,且镜体前后为八角形截面。

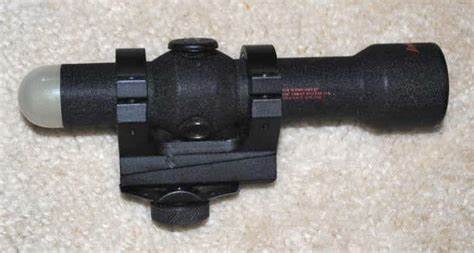

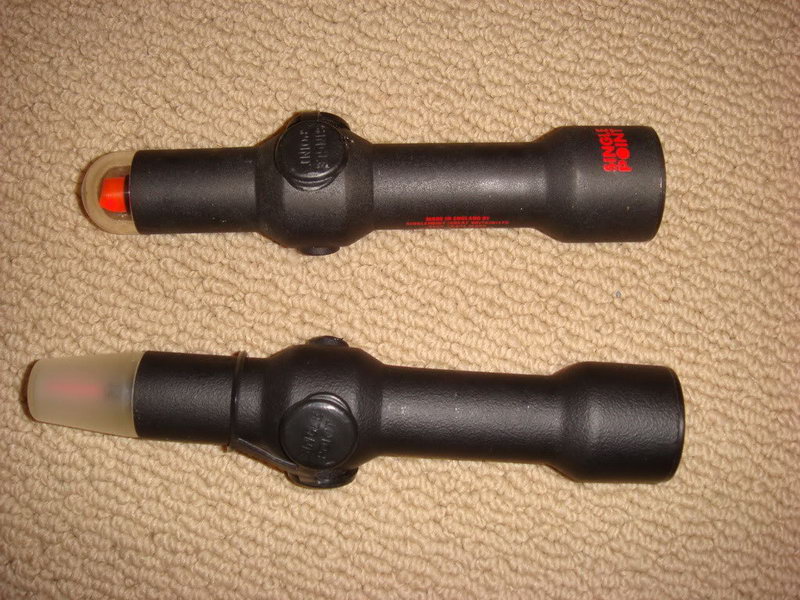

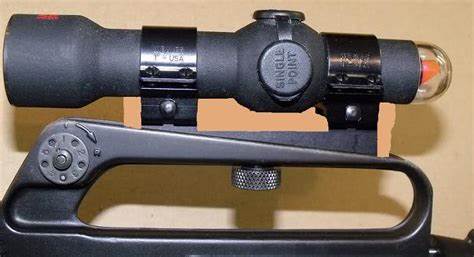

旧版的SinglePoint O.E.G.


越战后期使用的SinglePoint O.E.G.

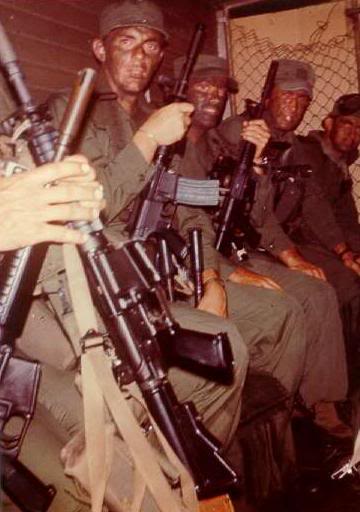

1970年营救山西战俘营的“象牙海岸行动”中使用的SinglePoint O.E.G.

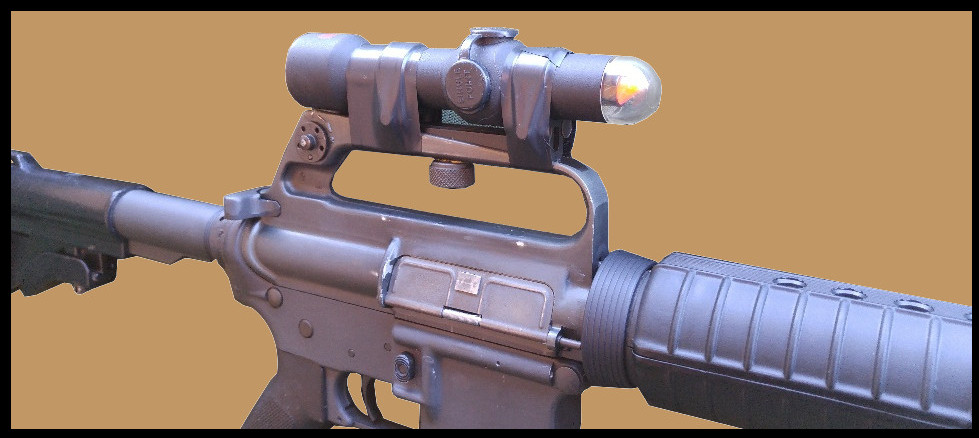

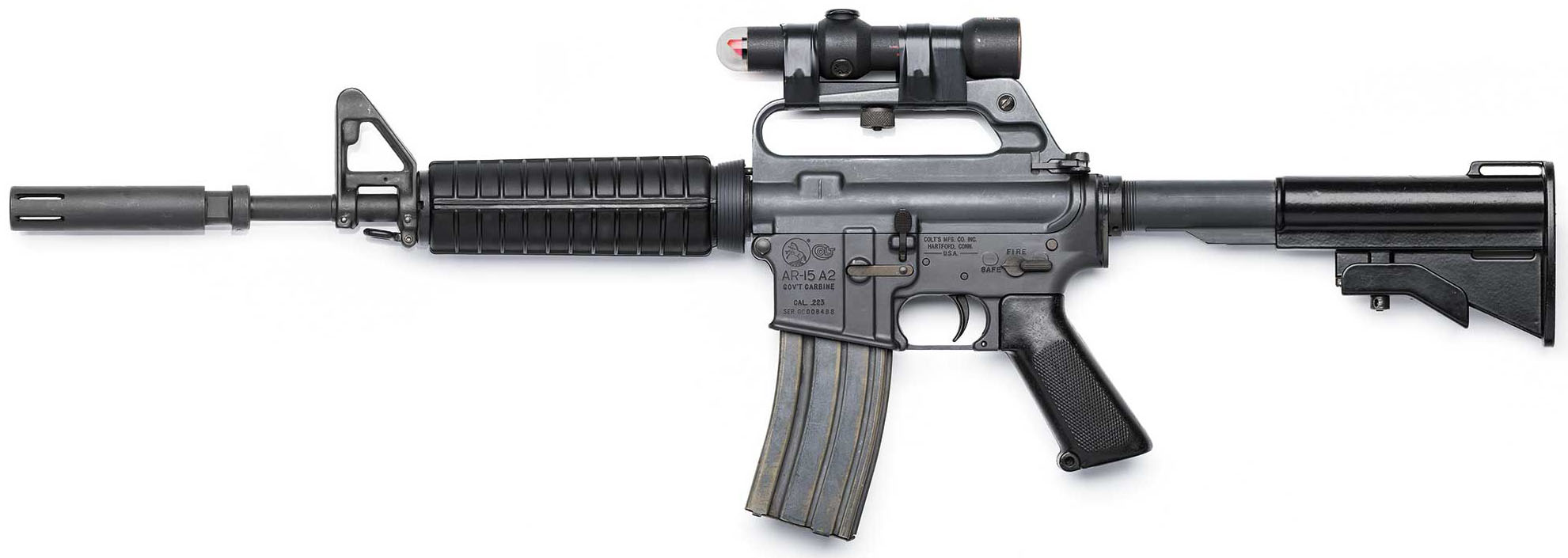

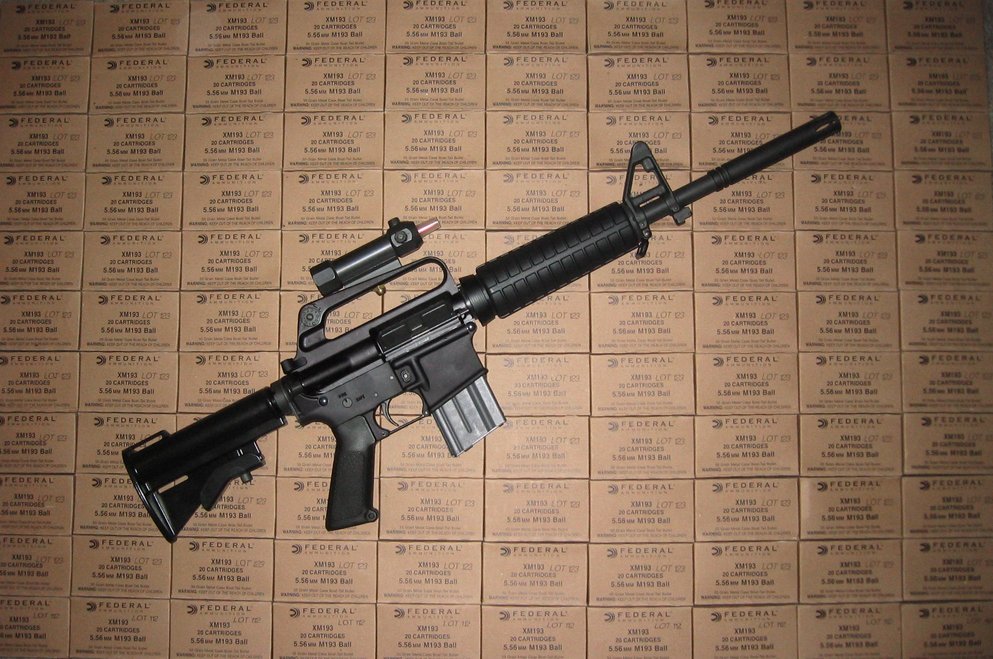

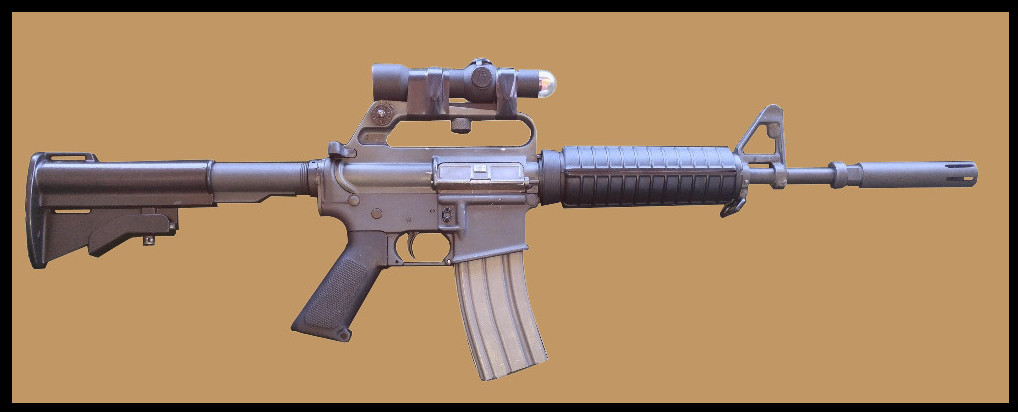

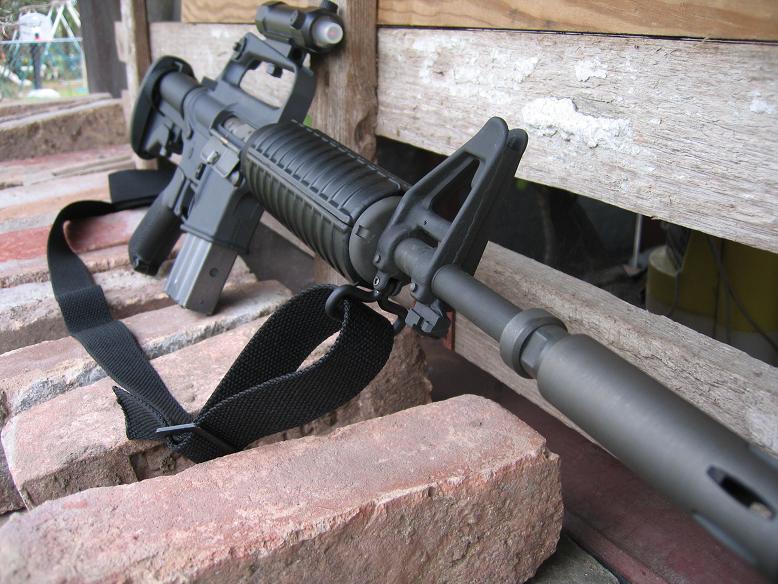

玩家用半自动下机匣的AR还原越战后期的GAU-5A/A和SinglePoint OEG组合

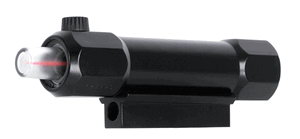

1981年的新款Armson O.E.G.


入侵巴拿马的“正义事业”行动中的使用的1981年版Armson O.E.G.

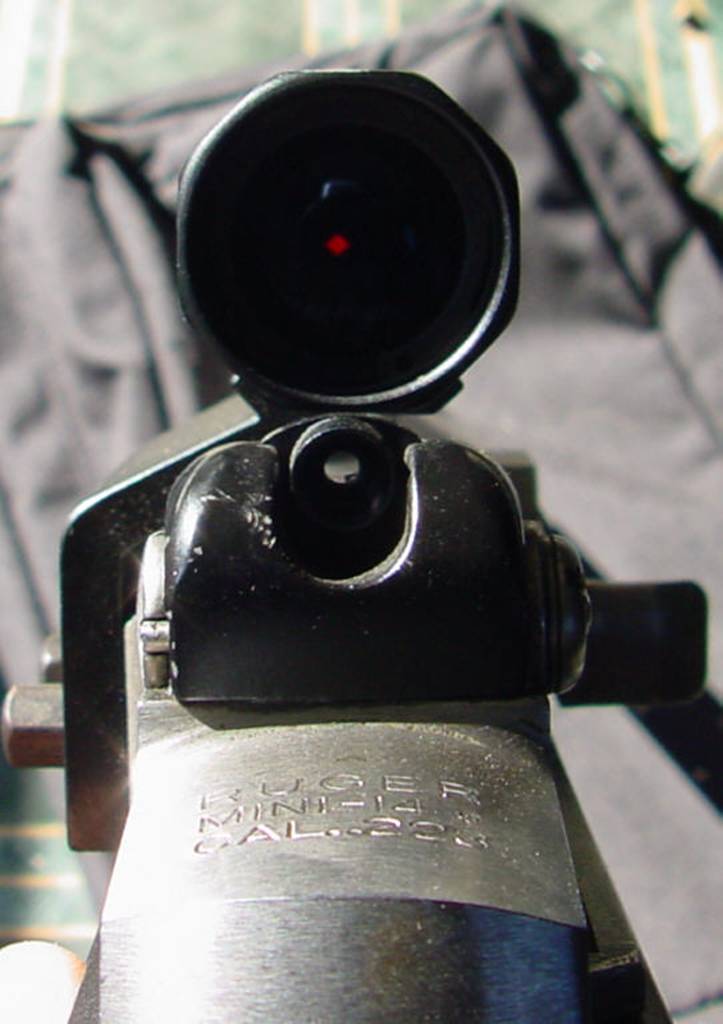

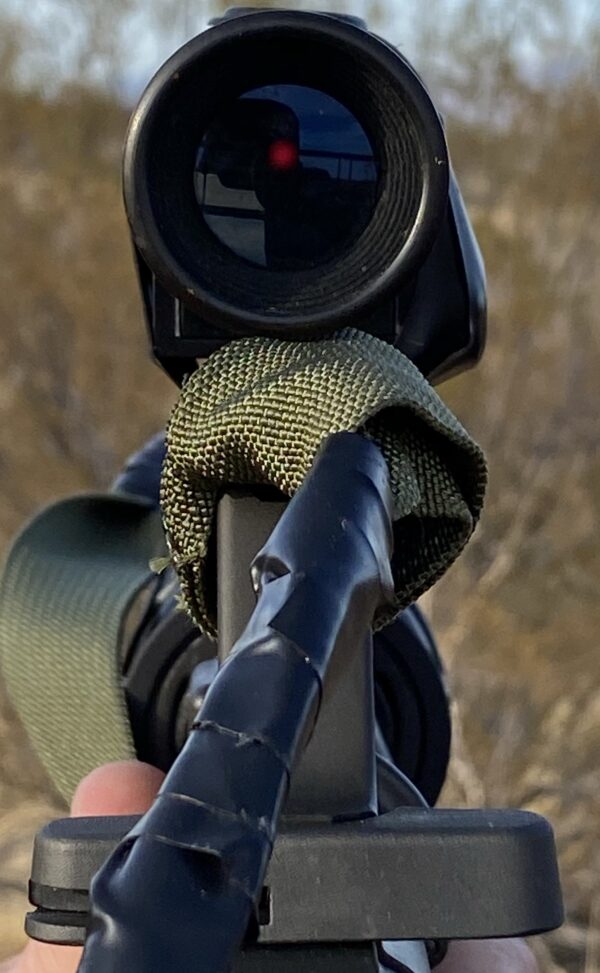

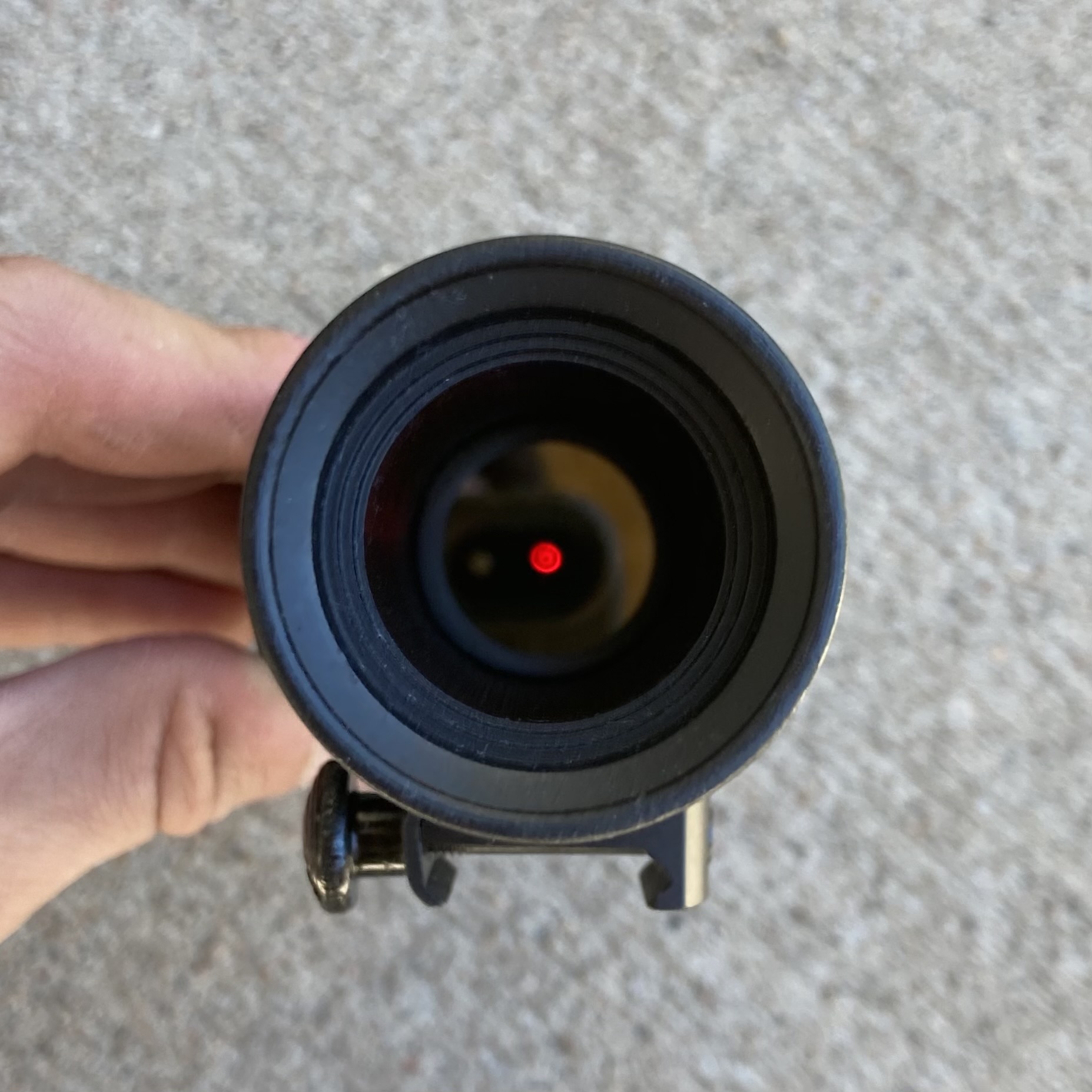

Armson O.E.G.内的红色光点,此图中的型号是安装在Mini-14上的

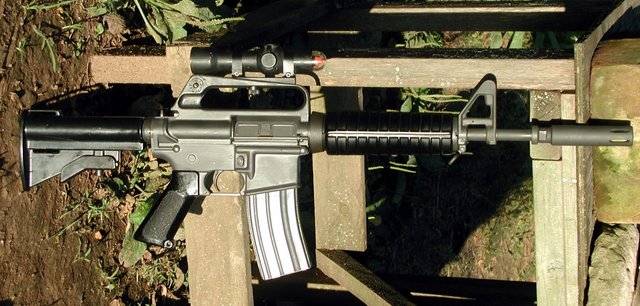

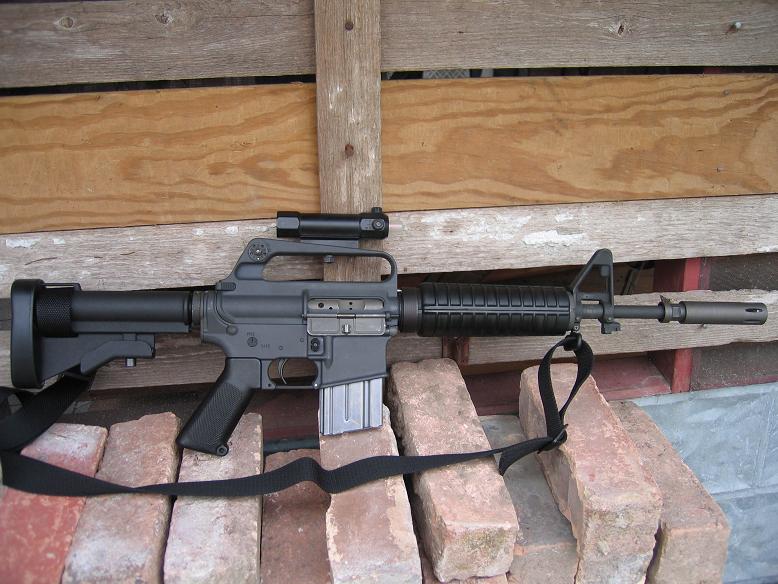

装在XM177E2复克版上的OEG

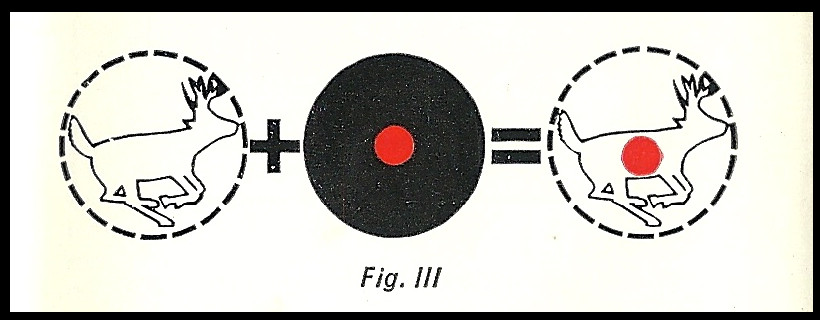

OEG利用双眼视像重叠来瞄准

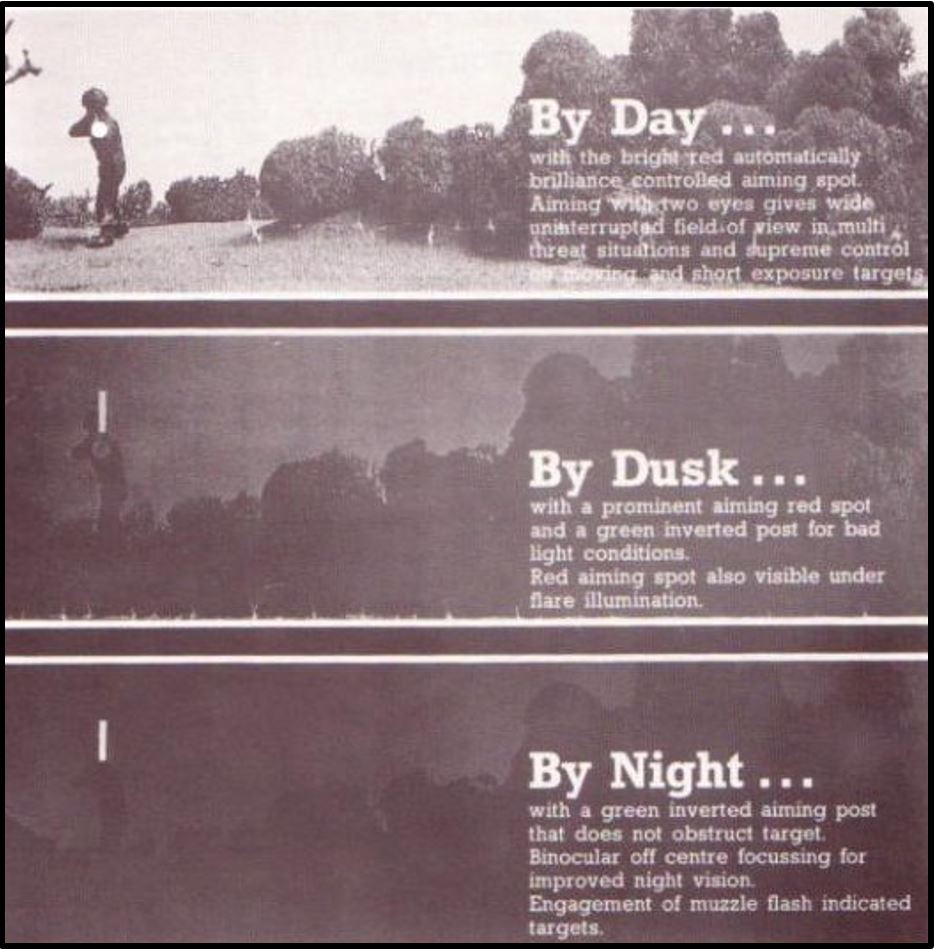

白天是一红色光点,夜晚是一个绿色光柱


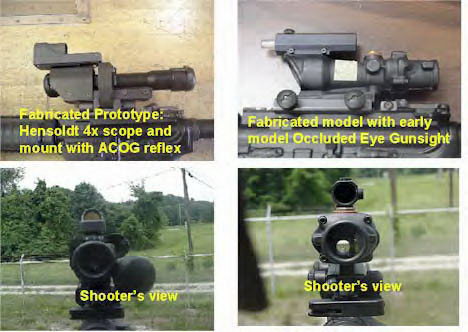

在1990年代有一些特种作战人员DIY一个O.E.G.在4倍ACOG上面,远近皆宜,在2002年的时候SOPMOD M4中有一项与倍率瞄准镜组合的小型红点镜(Miniature Red Dot)方案就是源自于此

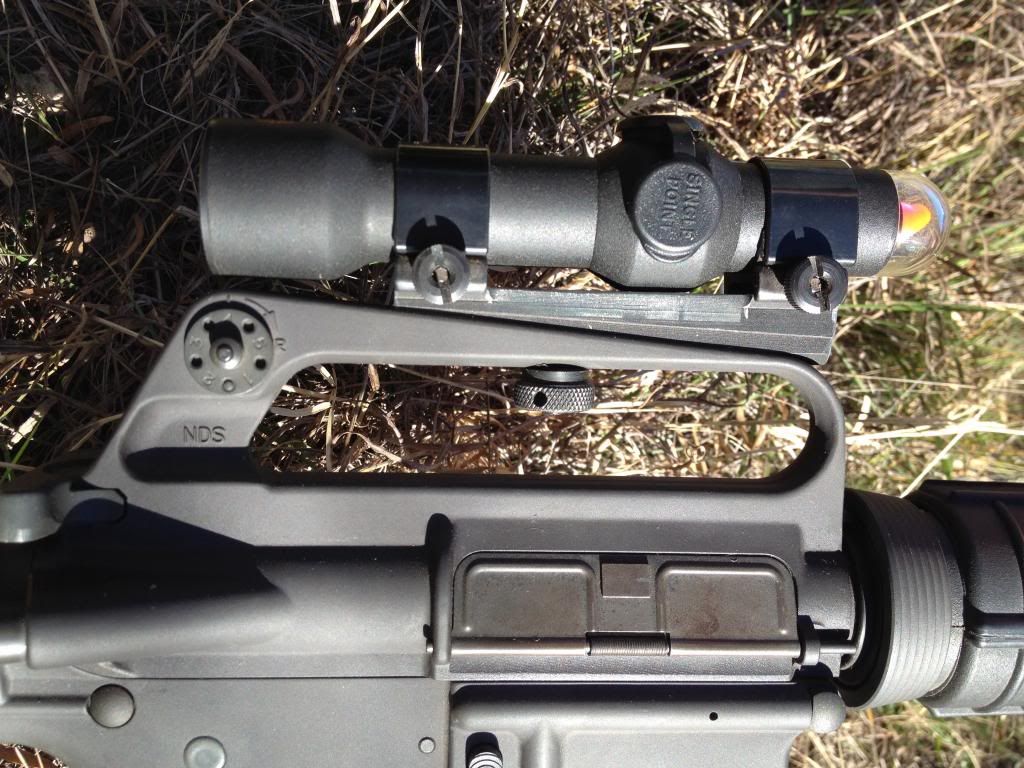

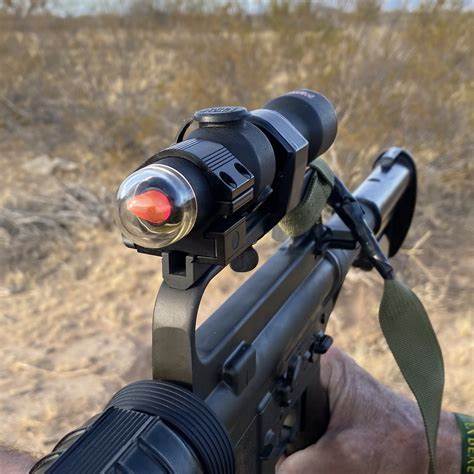

针对用于怀旧用户的现代仿制的SinglePoint OEG

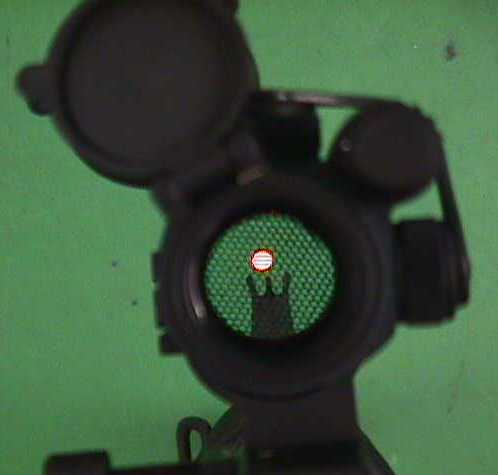

M68 CCO

CCO是近战光学瞄准镜(Close Combat Optic)的缩写,美军制式的M68 CCO最初是Aimpoint Comp M2,但现在已经改为Aimpoint Comp M4。在其他国家,Aimpoint Comp M2也是经常被发现用在各种AR式步枪上。但其实早在定型M68 CCO之前,美军的一些特种部队(如海豹)曾少量装备过更早期的Aimpoint 1000型、3000型5000型的红点镜。

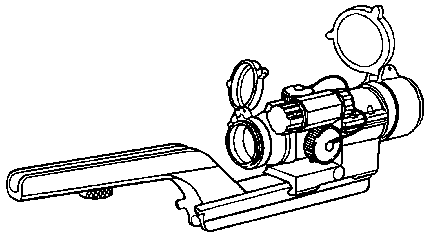

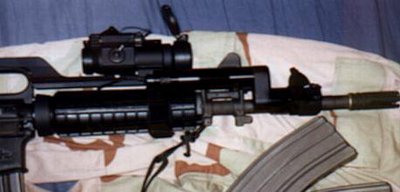

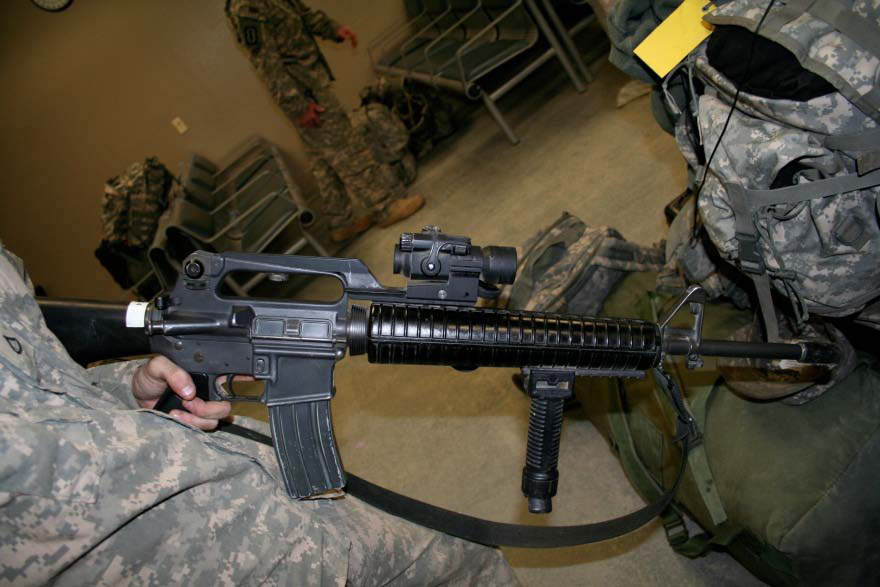

当在固定提把机匣的M16A2或M4上安装M68瞄准具时,可以通过一种专门的导轨安装在提把前方,以降低M68的瞄准线

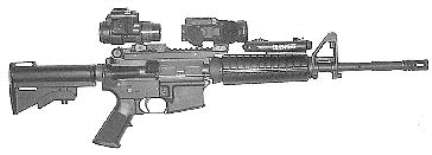

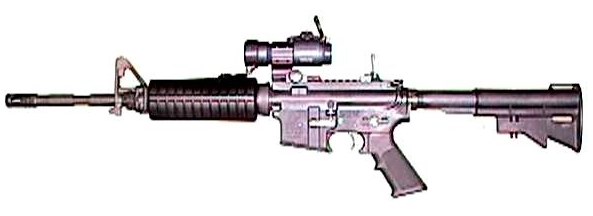

在平顶型机匣上
安装M68就方便多了

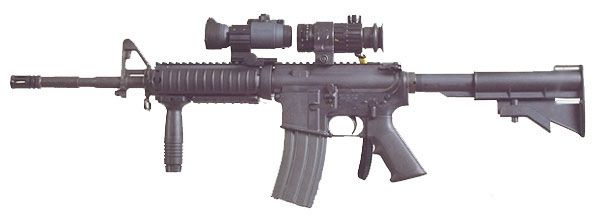

M68可与小型夜视器配合使用,作为夜视瞄准镜


Comp M2

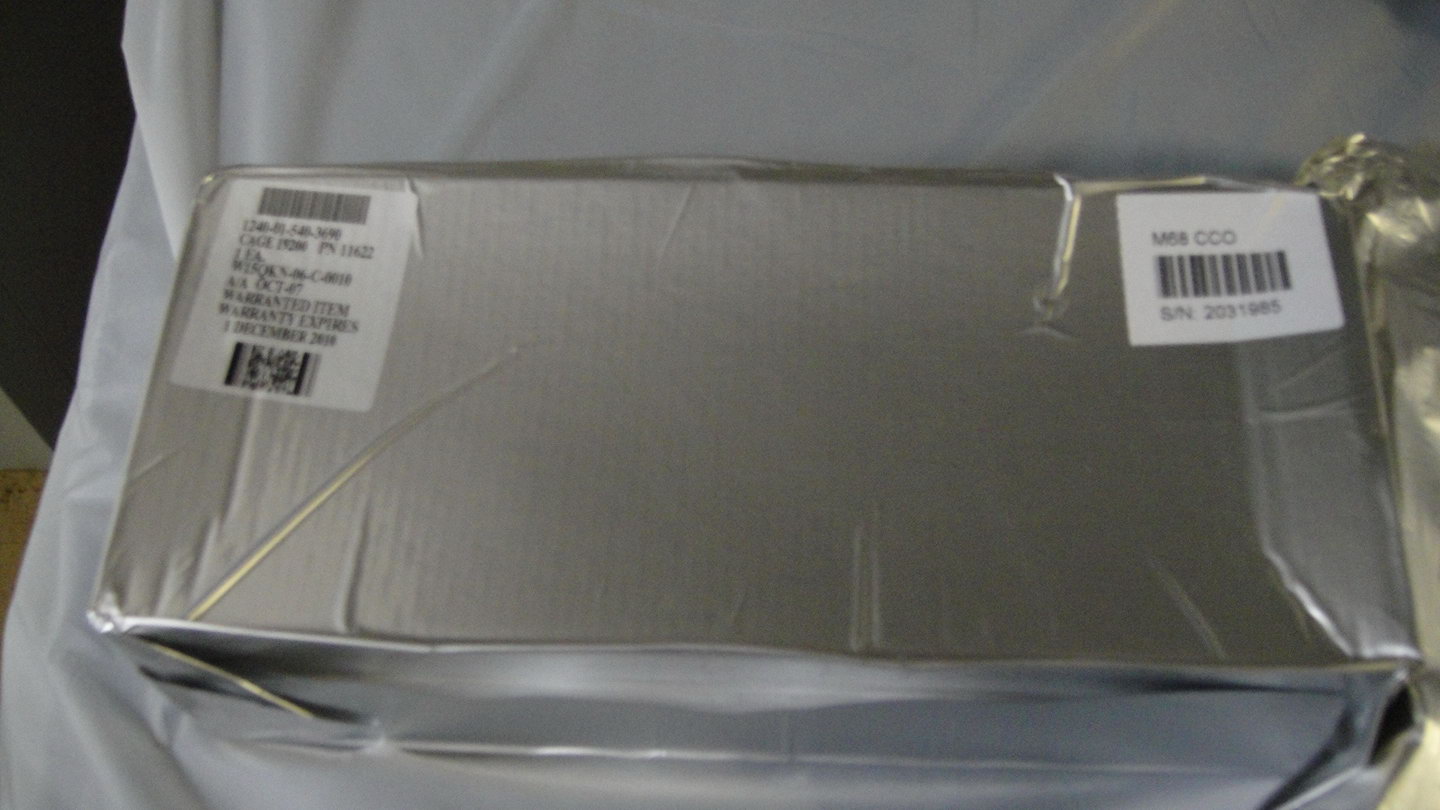

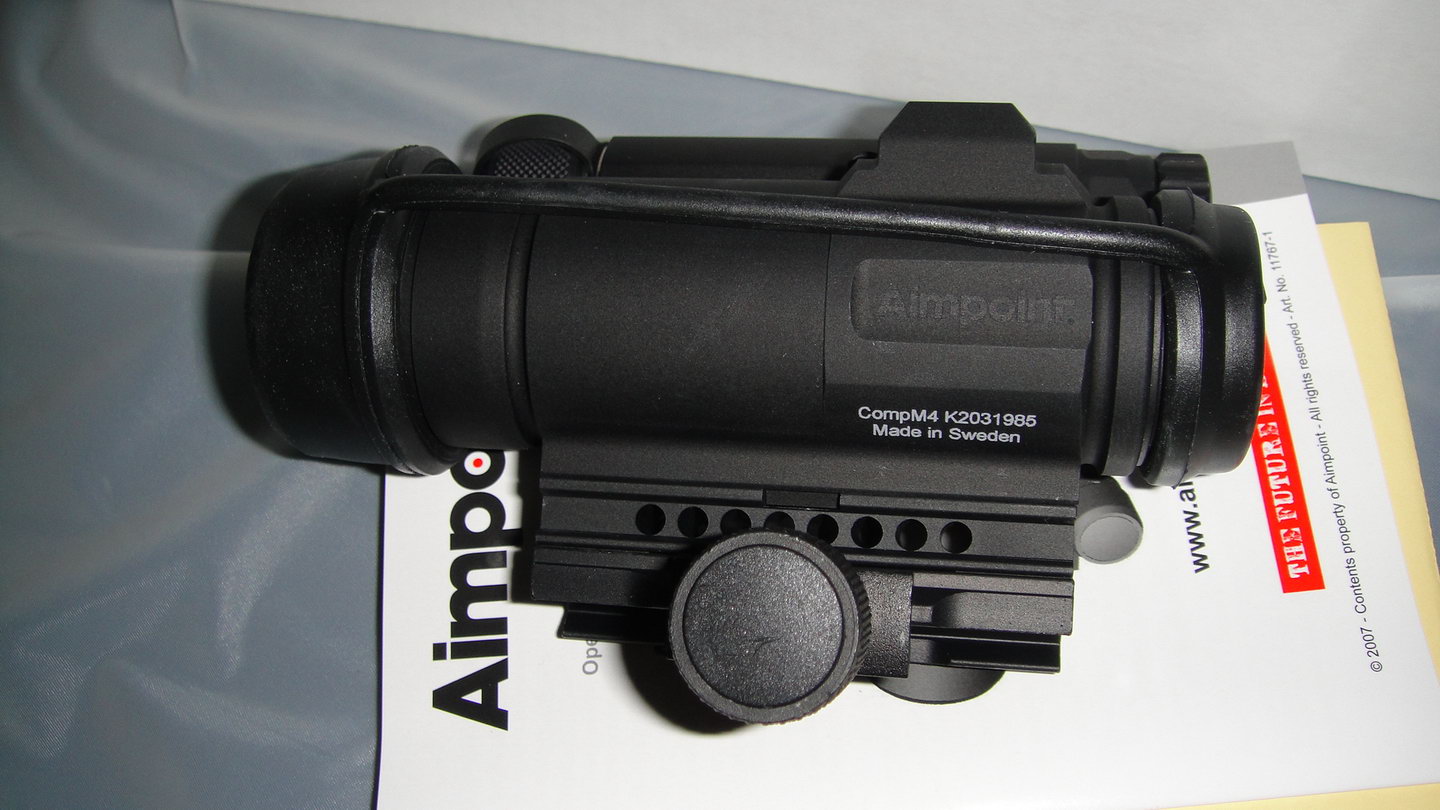

向美军交付的Comp M4及其包装


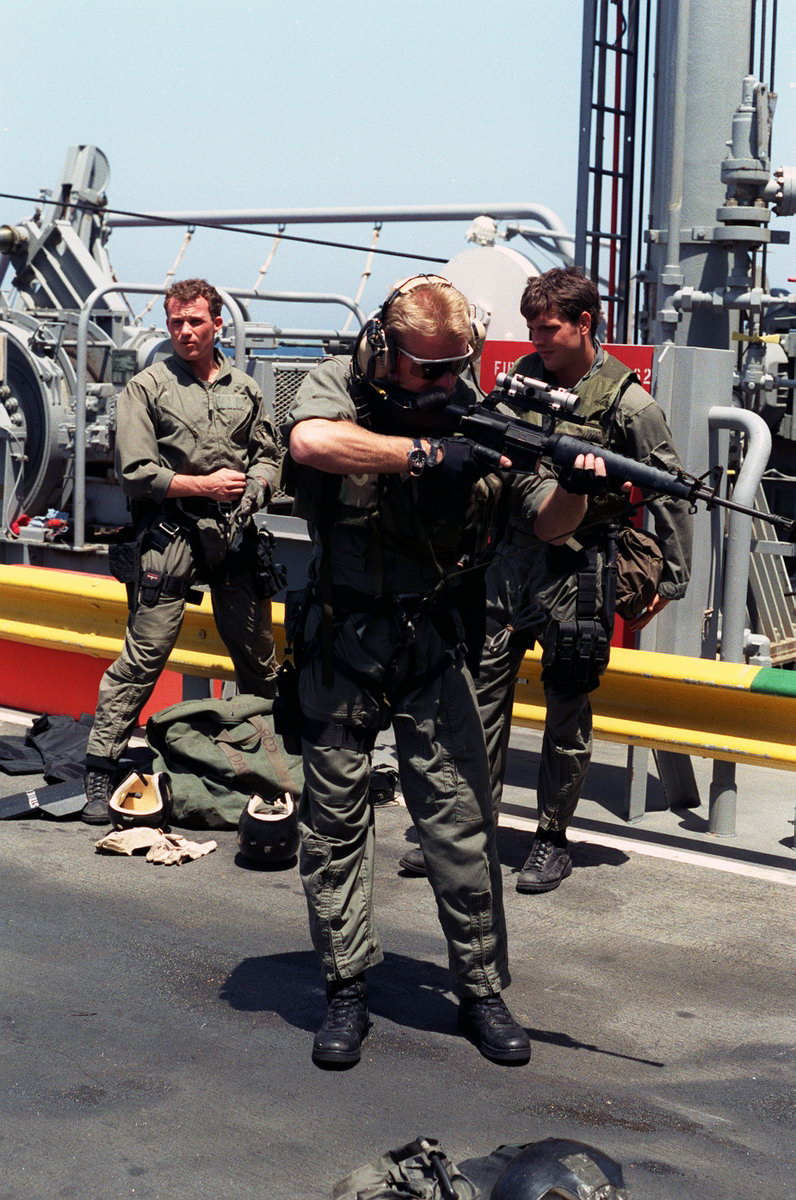

1991年,在M16A1上 使用Aimpoint 1000的海豹


这是玩家模仿电影《Black Hawk Down》中的RO727改装,但提把上装的是Aimpoint 1000,但1993年时的装备的是Aimpoint 3000或5000而非Aimpoint M2


1993年在索马里时的游骑兵特遣队中的照片,当时使用的瞄准装置是Aimpoint 5000


EOTech

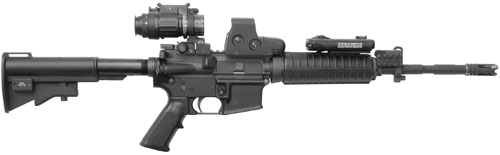

EOTech公司的多种全息衍射瞄准镜被广泛应用于各国的AR式,其中EOTech 551早已被美军大量采用,但正式被采用而且有定型命名的则是553型,美军中的命名为SU-231/PEQ。

不过2015年被爆出553在低温或温度高的环境会影响准确性,面对国防部可能提起的诉讼,EOTech公司原本想拿EXPS系列出来换,但军方似乎失了信心,宁愿信任Aimpoint,最终EOTech的母公司L-3通信集团用2560万私了。


EOTech 551

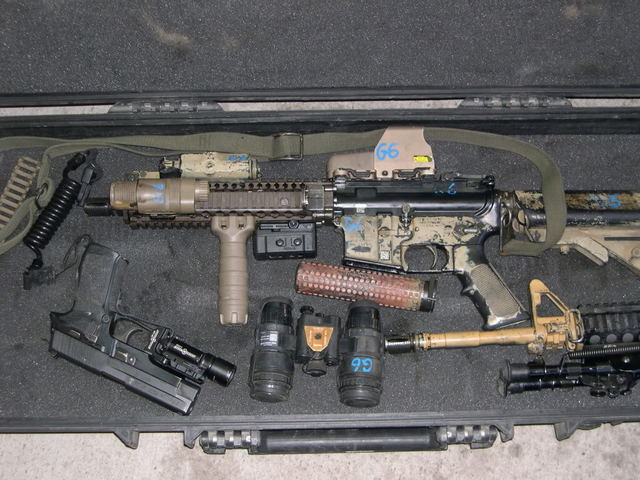

EOTech 553


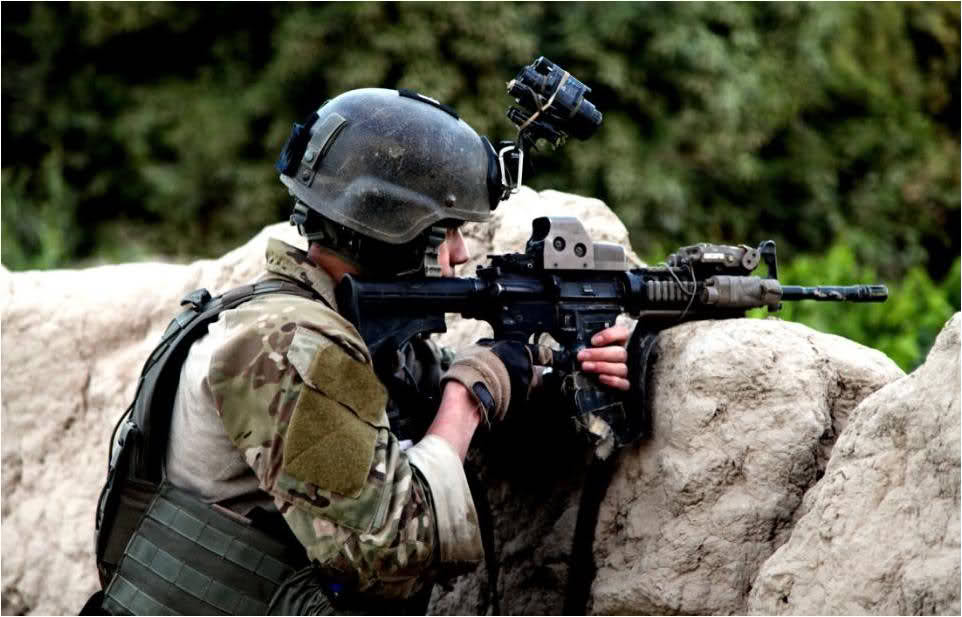

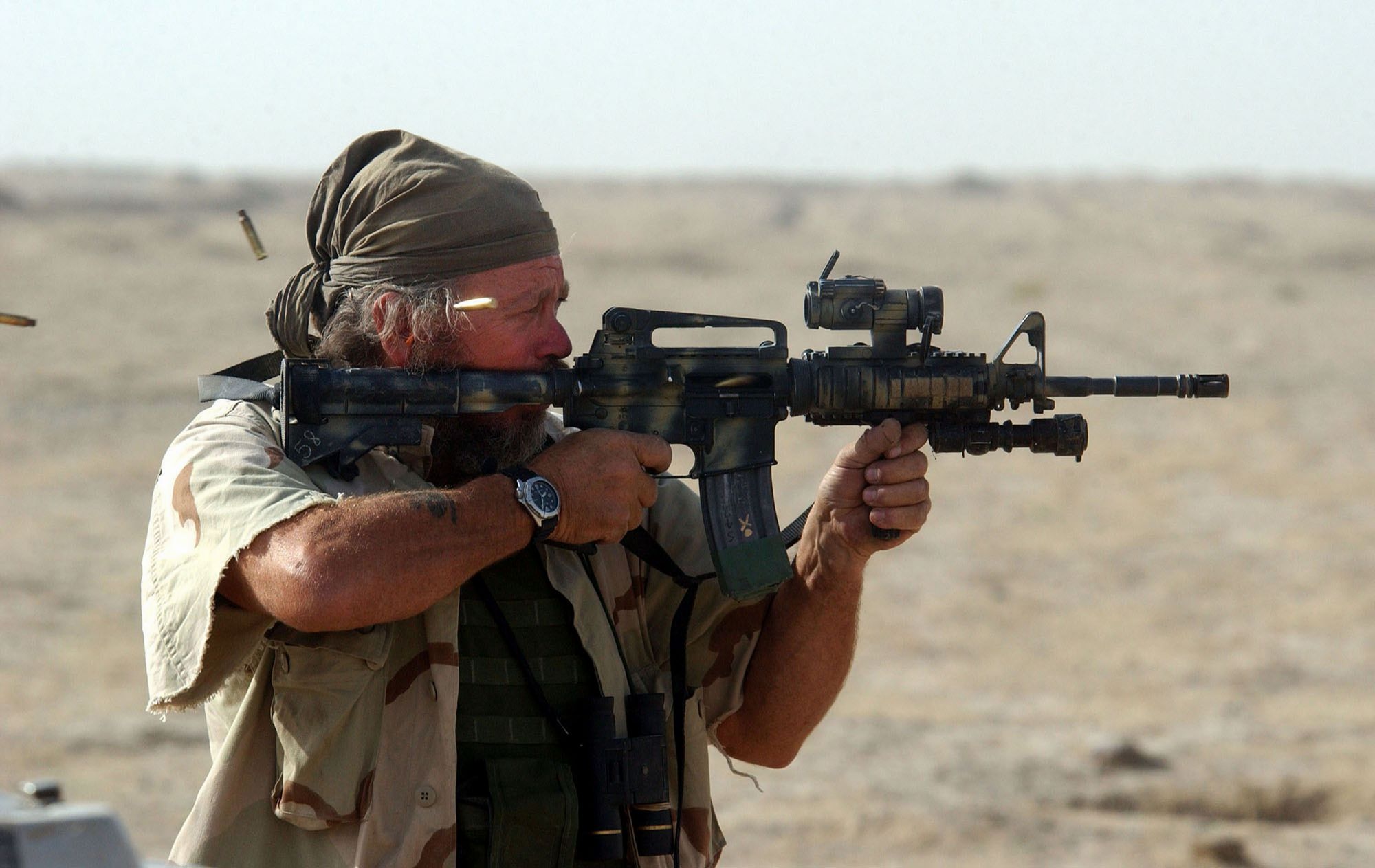

在EOTech后面装上了3X MAG也用于练习及实战


把3X MAG翻了下来的情形


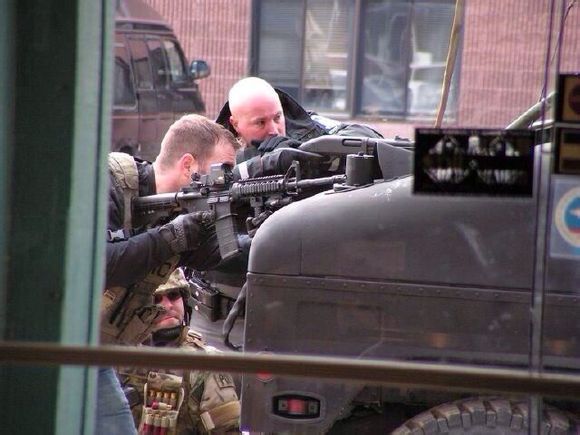

这是2013年3月发生在纽约一起罪案现场的新闻照片,现实中居然真有人反着装EOTech的,而全息瞄准镜在正面是完全看不到分划的

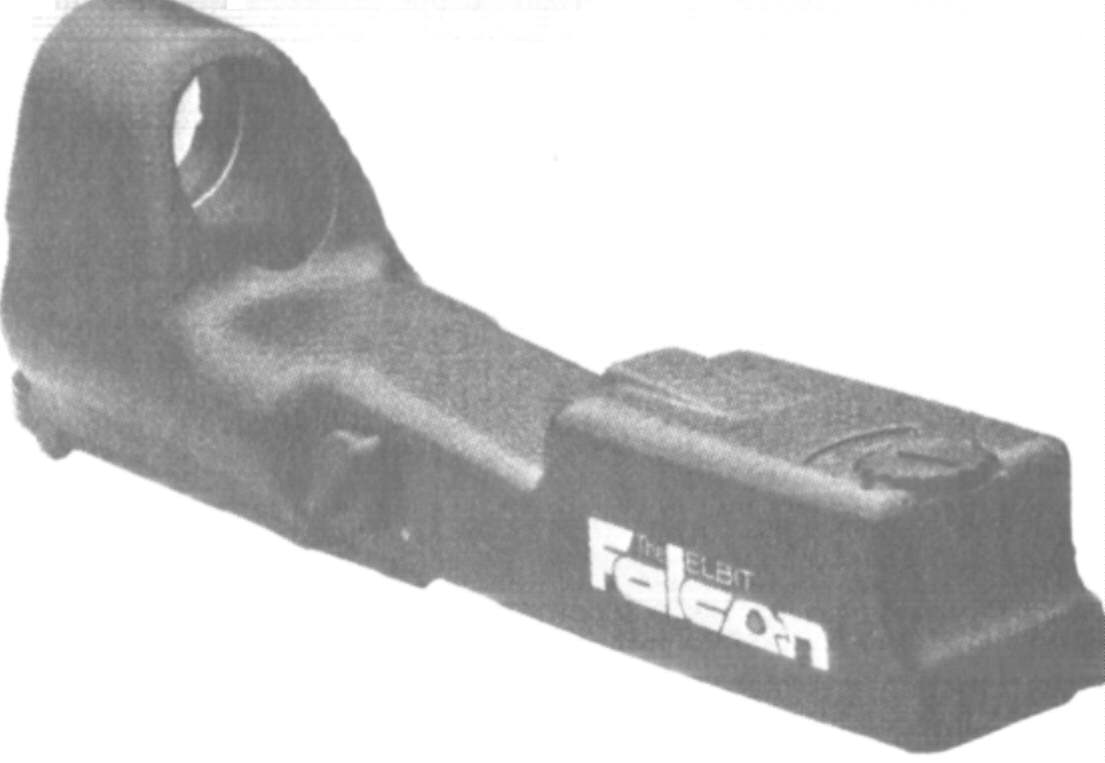

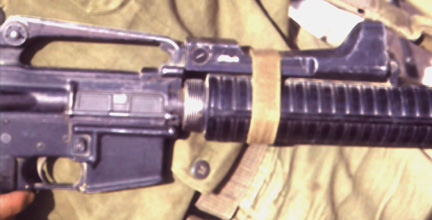

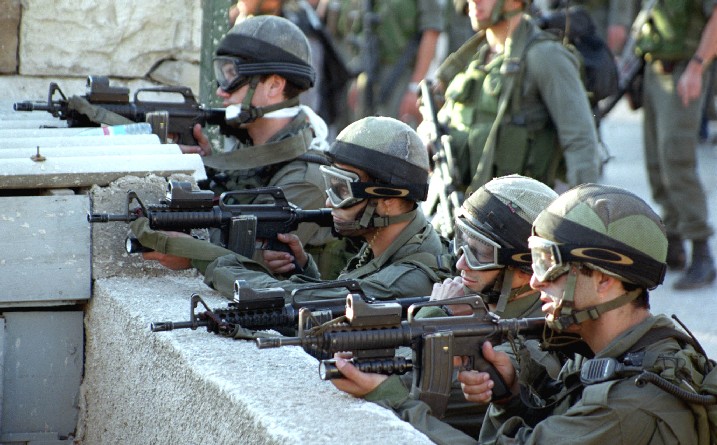

Elbit Falcon Optical

这是以色列生产的红点镜。


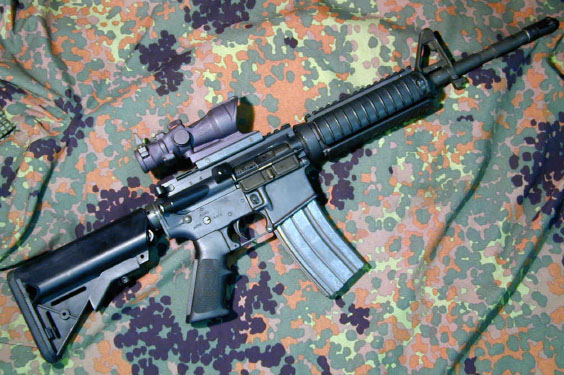

M150 RCO


Trijicon公司ACOG瞄准镜被美军大量采用,在其他国家也被使用。在美军被采用的型号主要是4x32的TA01-NSN和TA31这两种,TA01-NSN的特点顶部有后备的简易瞄准具,最初常见于特种部队使用,后来被TA31所取代。

TA31则在顶部有自然光的采光条,而且是美军正式列装的瞄准镜,称为步枪战斗瞄准镜(RIfle Combat Optic,简称RCO)。陆军的名称是M150 RCO,而海军陆战队的名称是AN/PVQ-31 RCO。不过至少早在未流行皮卡汀尼导轨前,就已经发现美军有使用安装在提把上的TA11。其实最初的ACOG设计就是可以直接安装M16的提把,后来增加了一个皮卡汀尼的安装底座,才能安装到导轨上

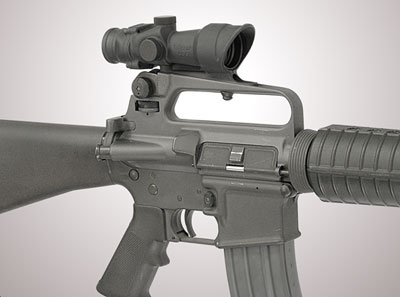

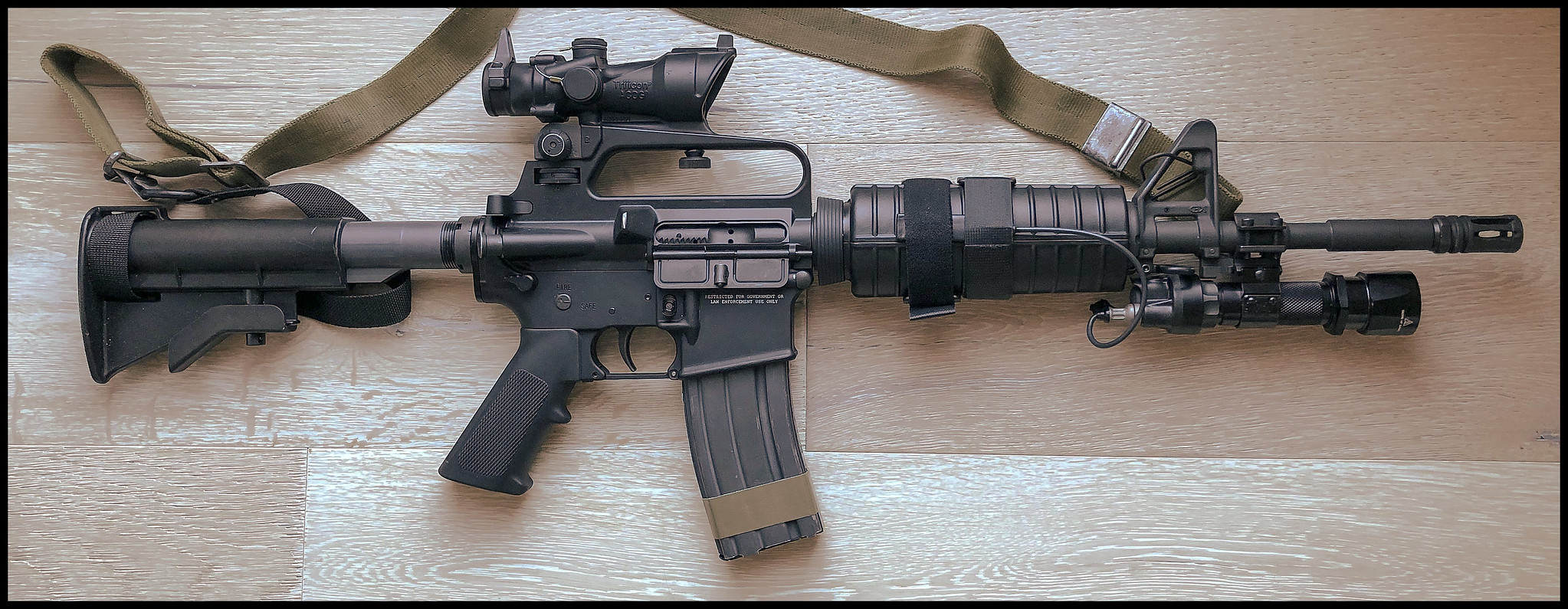

装到提把上的ACOG

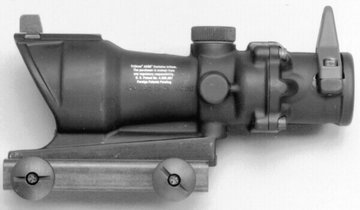

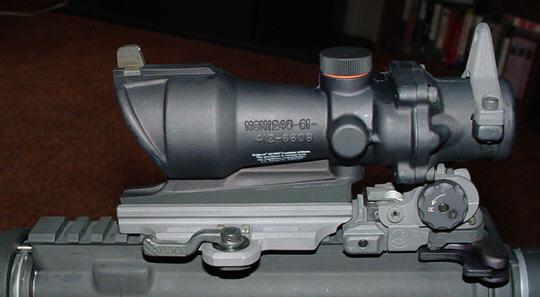

TA01NSN


这是一种名为
killFlash® ARD的的防反光罩,也是的一部分

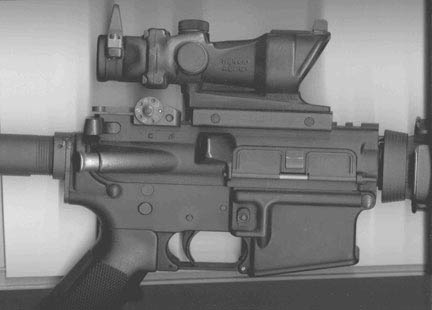

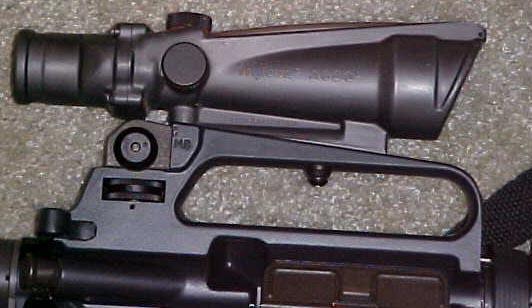

安装到提把上的TA11

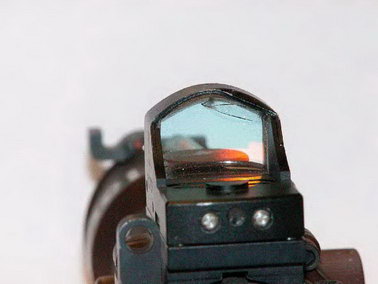

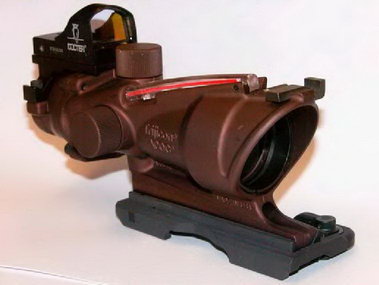

NSWC Crane在2002~2005年间进行MRD的选型试验,最终选定了DOCTER小型红点镜,图中的变形的裂纹就是在可靠性试验中反复摔打的结果


93年在索马里的一名美军狙击手使用的就是TA11


海军陆战队的M16A4上的TA31

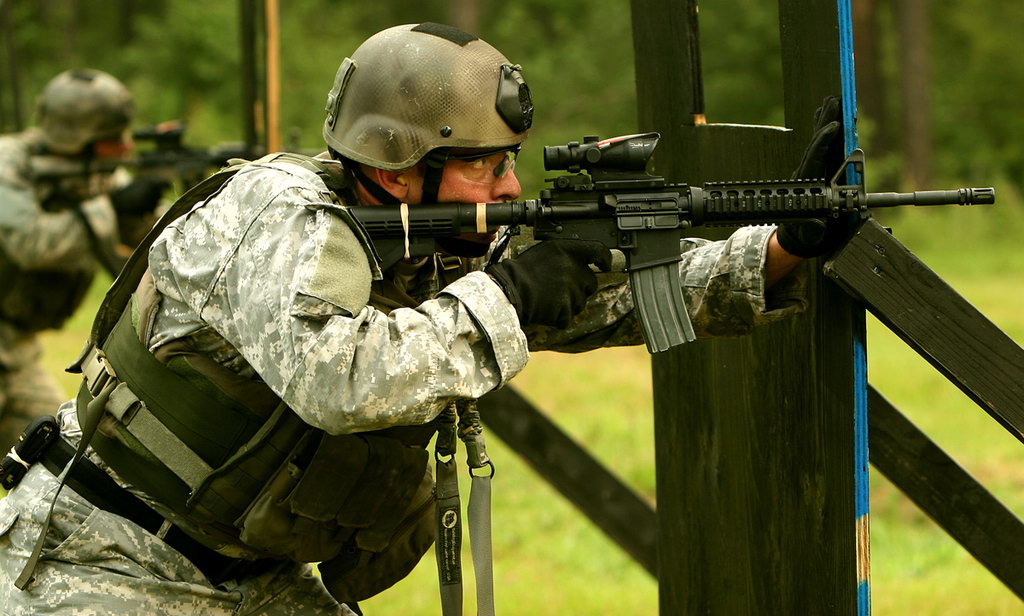

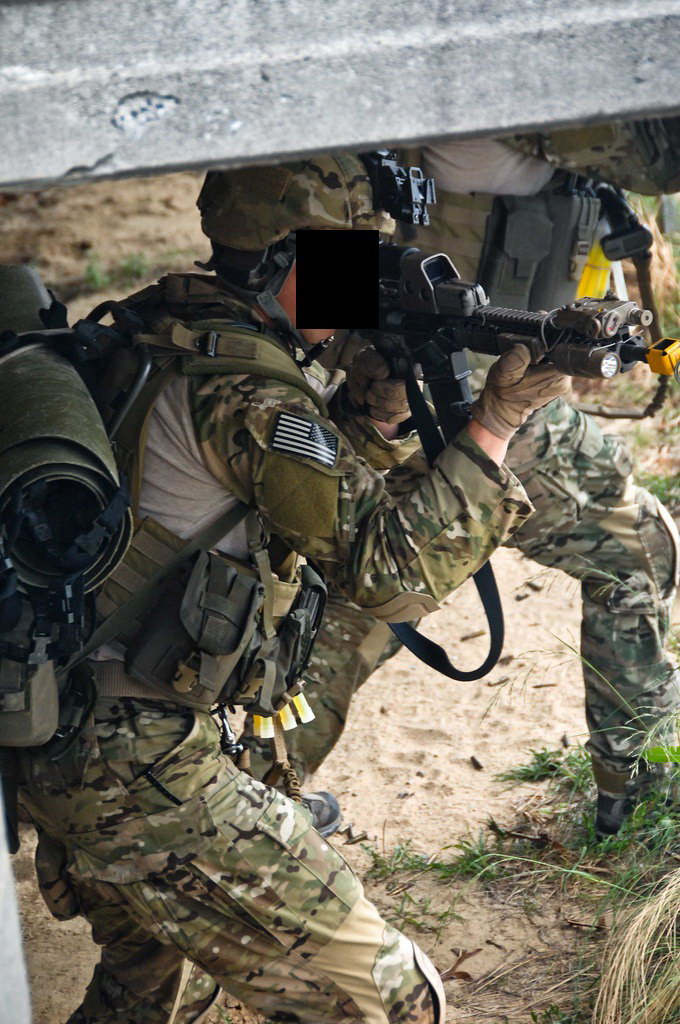

陆军第75游骑兵团的M4A1上的TA31

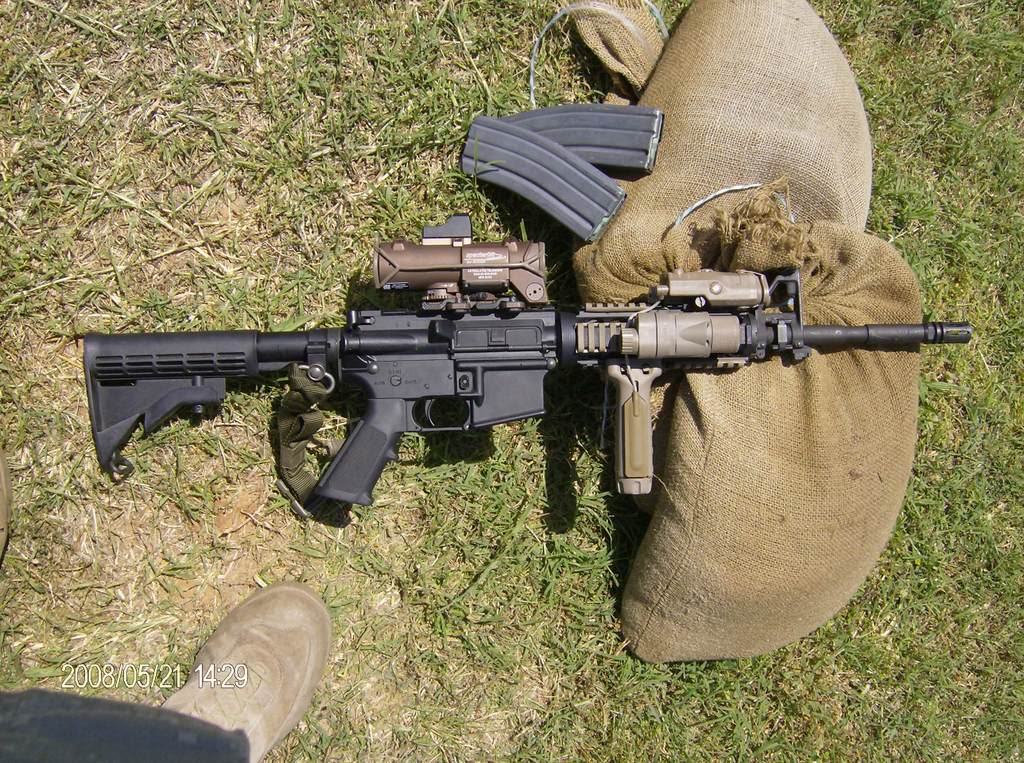

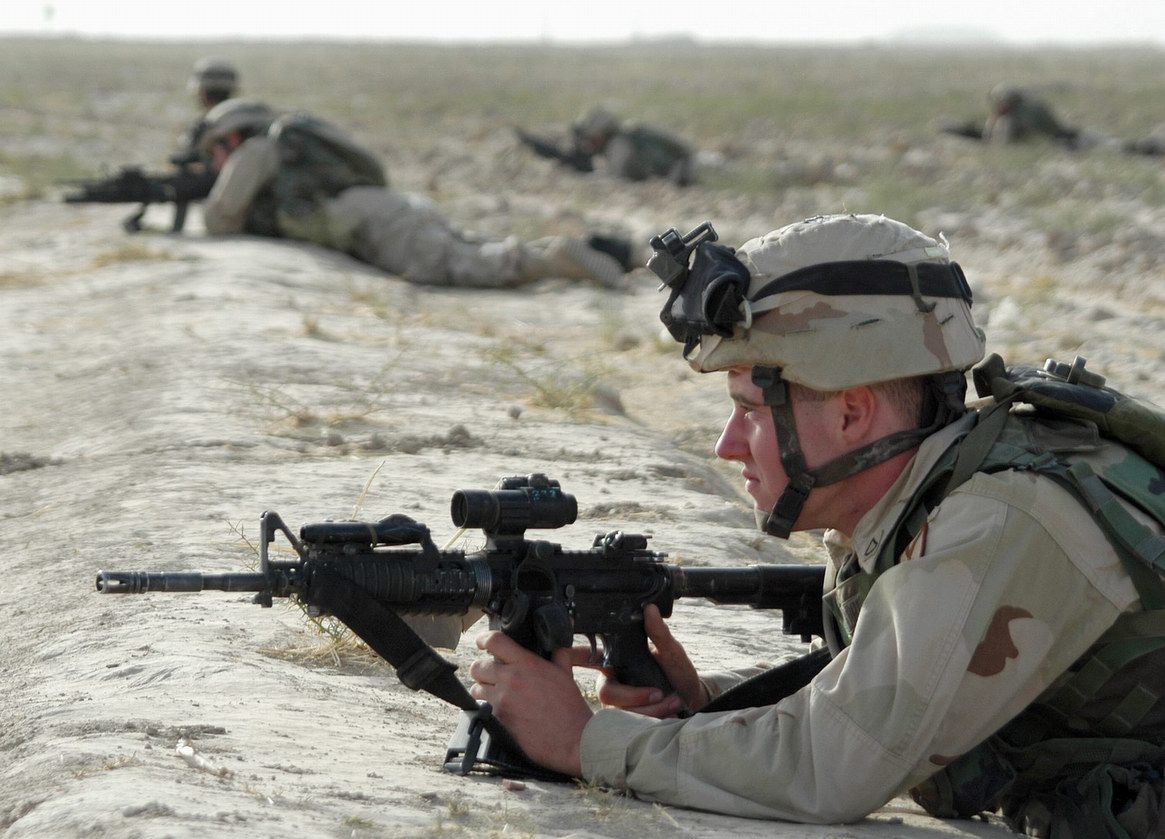

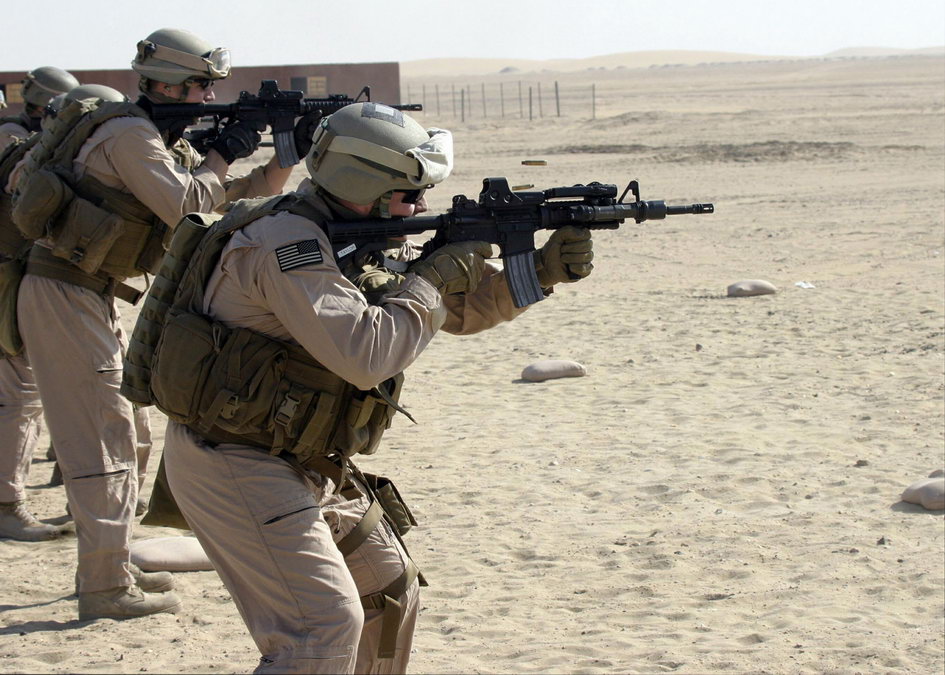

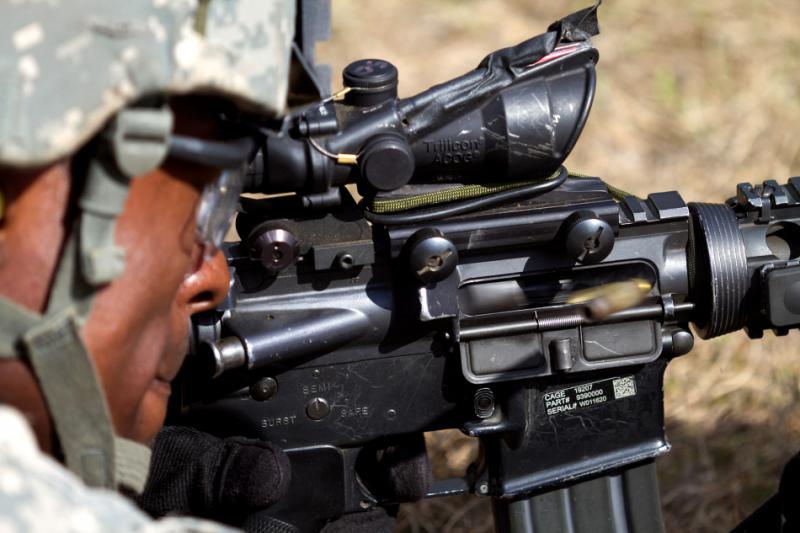

陆军常规部队在M4 MWS上的TA31


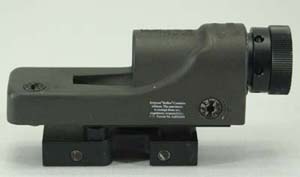

ACOG Reflex


Trijicon公司的ACOG Reflex红点瞄准镜也被美军采用,不过数量不多见,据说是因为该瞄准镜在猛烈阳光下的红点不明显,不如M68 CCO好用。

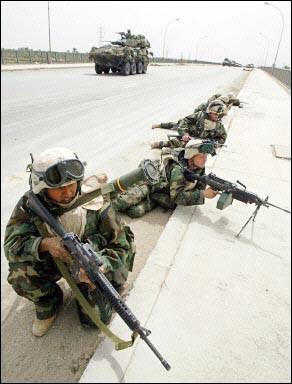

这名海军陆战队员在他的M16A2的提把上安装了ACOG Reflex,这是2003年伊拉克战争


美国空军PJ在演练中


以色列边防队的特种部队YAMAM在Colt 733上使用的ACOG Reflex瞄准镜


ELCAN

ELCAN是加拿大生产的低倍宽视场瞄准镜。尽管被美军定型为M145 MGO(机枪光学瞄准镜)的ELCAN Specter OS3.4也有适用于M4弹道的分划,但很少被发现美军在M16/M4上安装M145,只是常见于M249和M240。只有加拿大或其他使用C7/C8步枪的国家有在步枪上使用。至于最新的ELCAN SpecterDR 1-4x目前正在被美军特种部队所采用,并被军方定型为SU-230/PVS。在海豹突击队中,对于SU-230/PVS的评价是两极分化,要么极其喜爱,要么极其恨(很多人都说ARMS的快拆不耐操)。有不少人认为Schmidt & Bender 1.1-4x24 Short Dot是比ELCAN SpecterDR更好的瞄准镜,不过很贵,即使在海豹中也不常见。

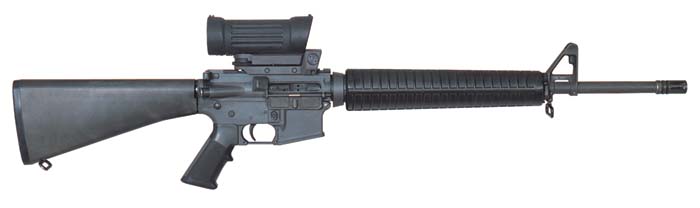

装在C7A1上的ELCAN

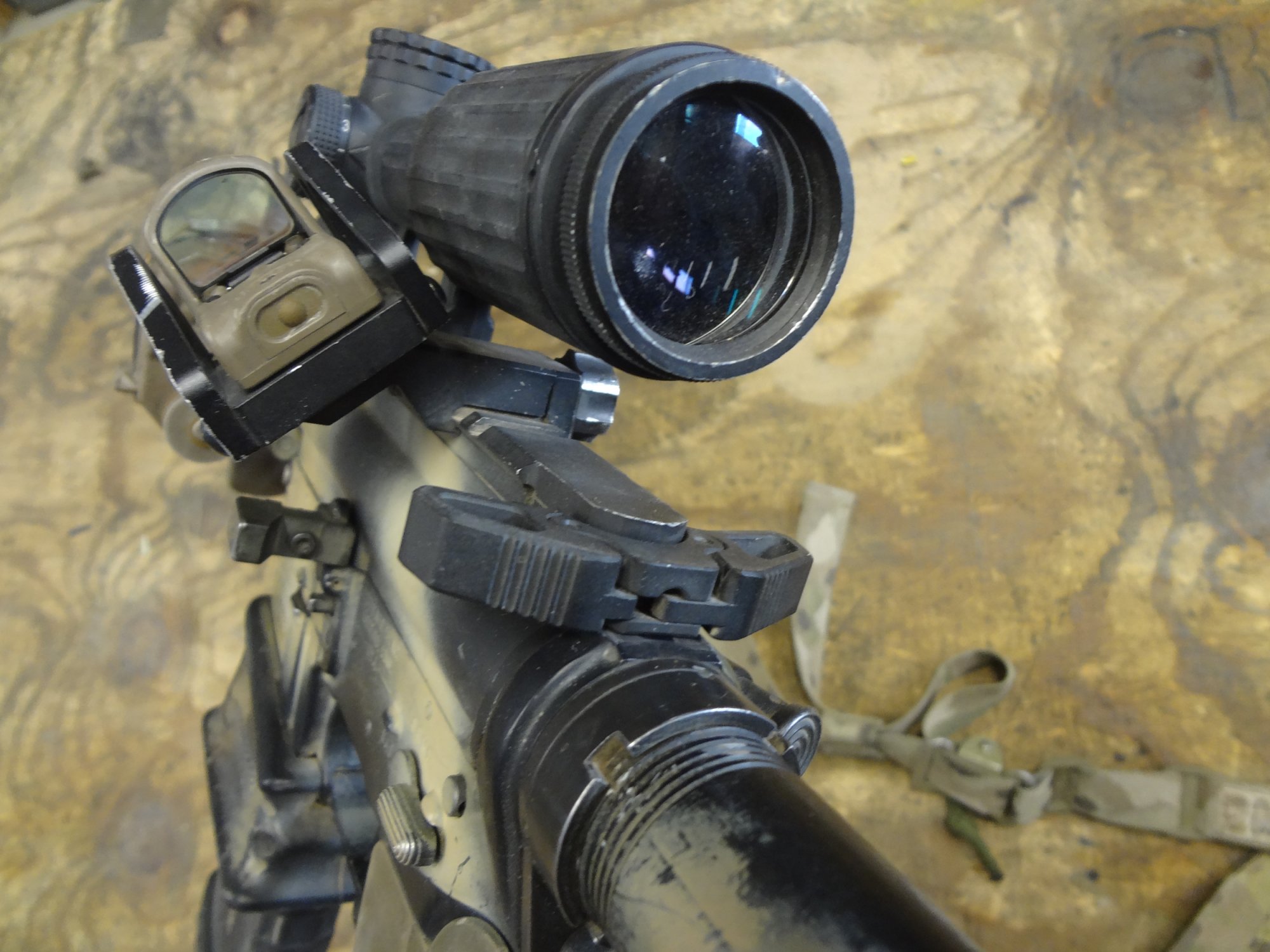

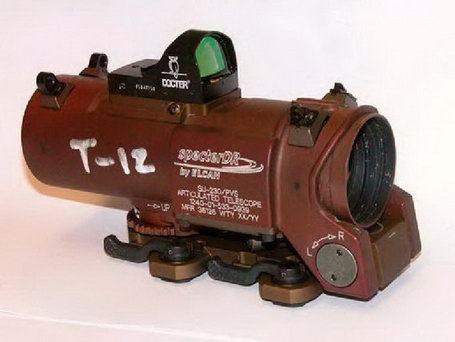

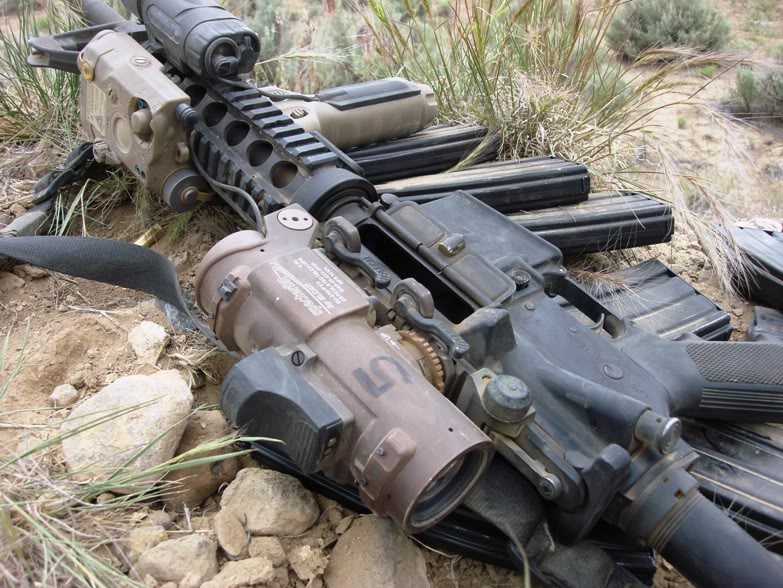

SU-230/PVS的MRD组合

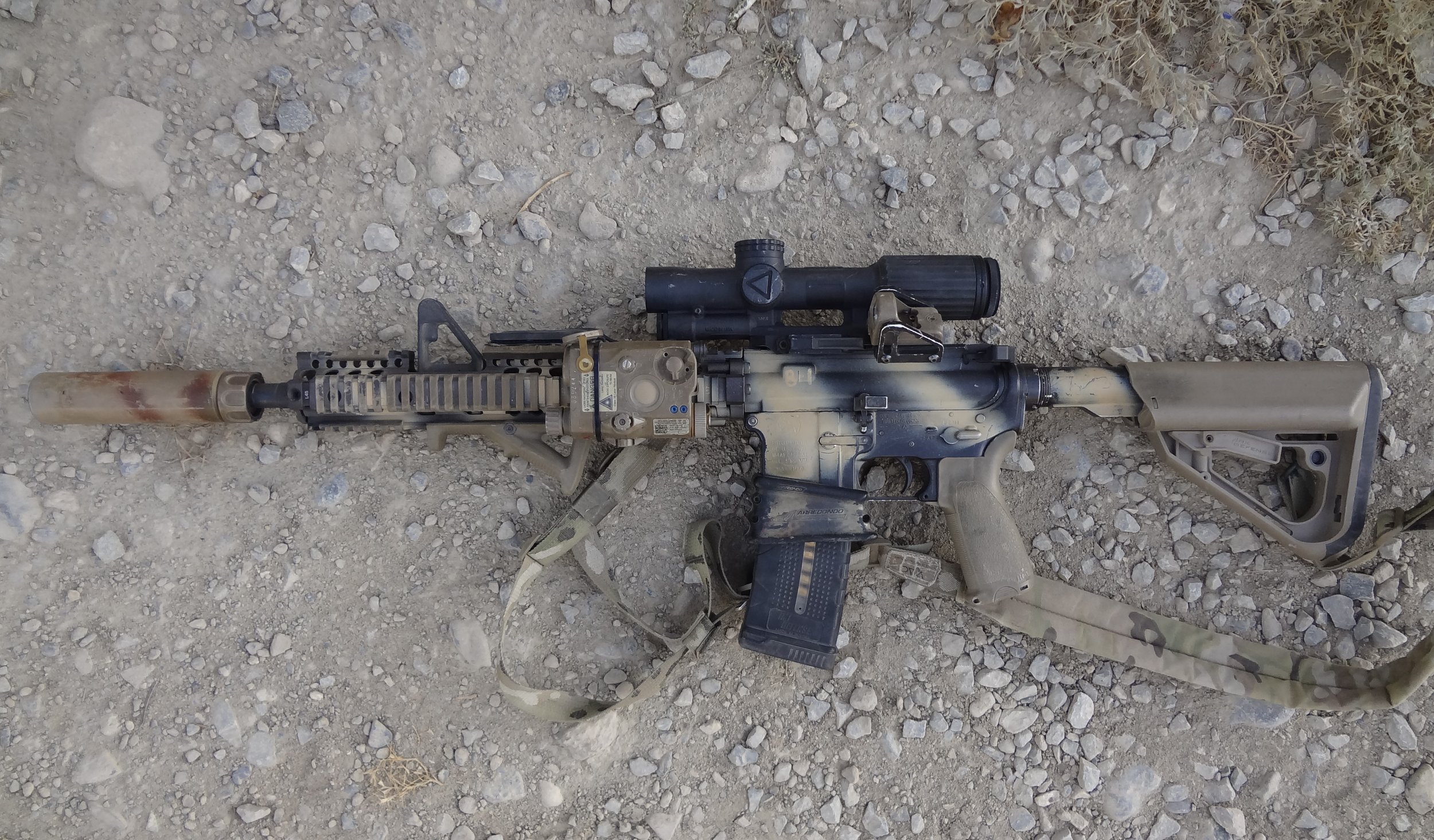

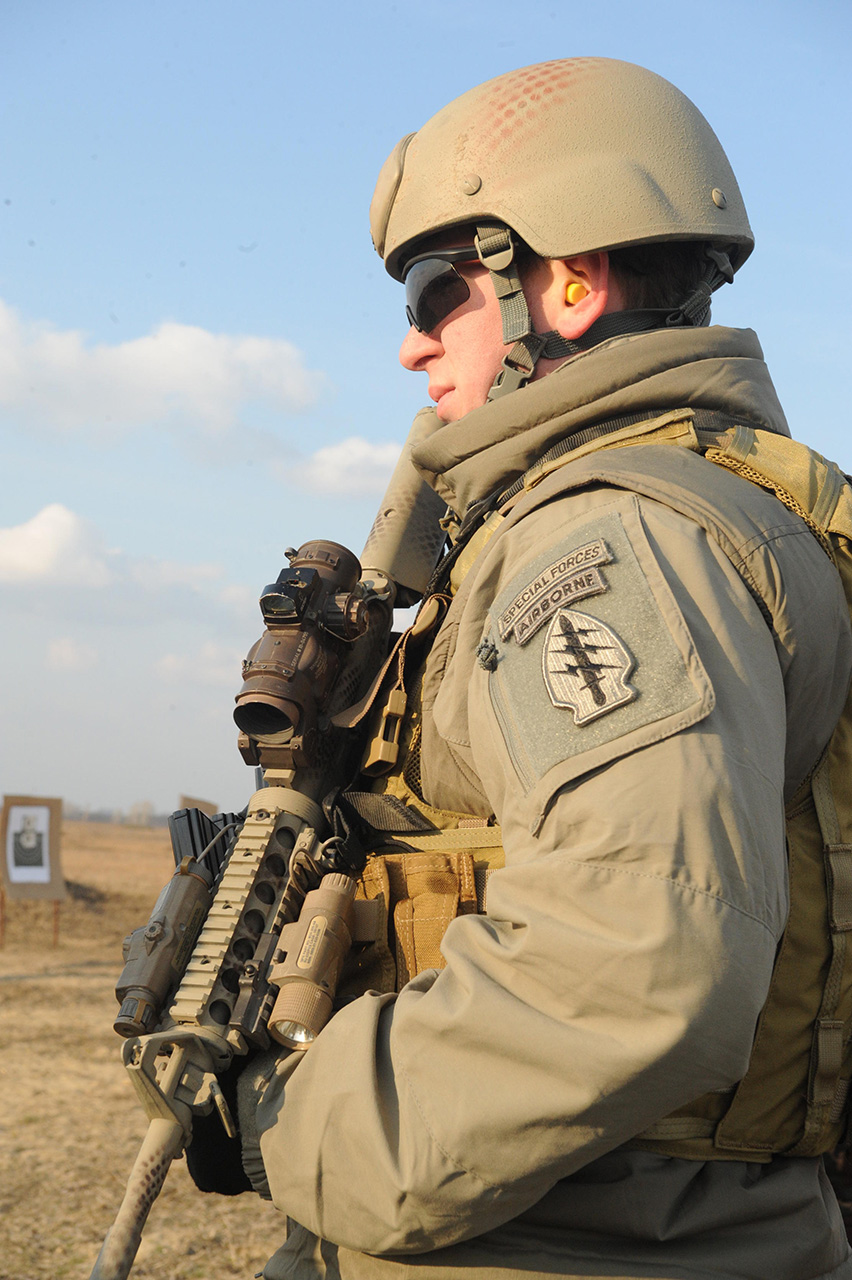

使用ELCAN SpecterDR 1-4x的美军特种部队


型红点镜

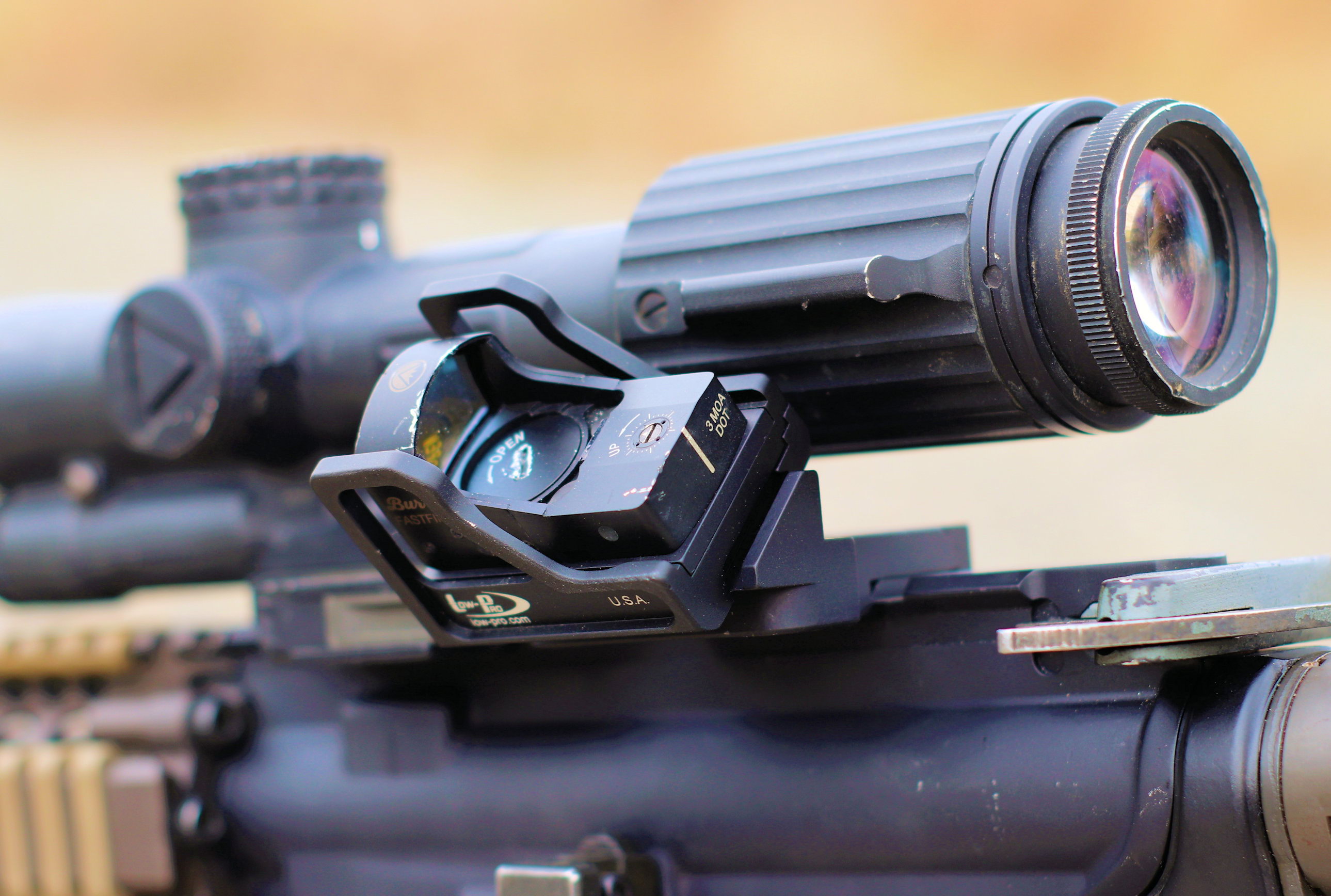

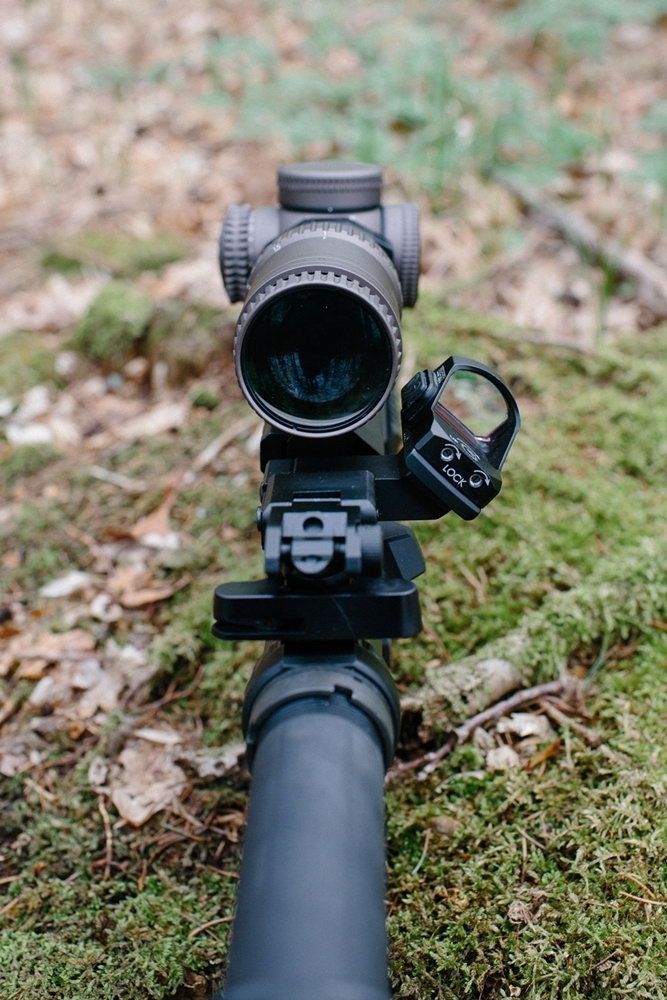

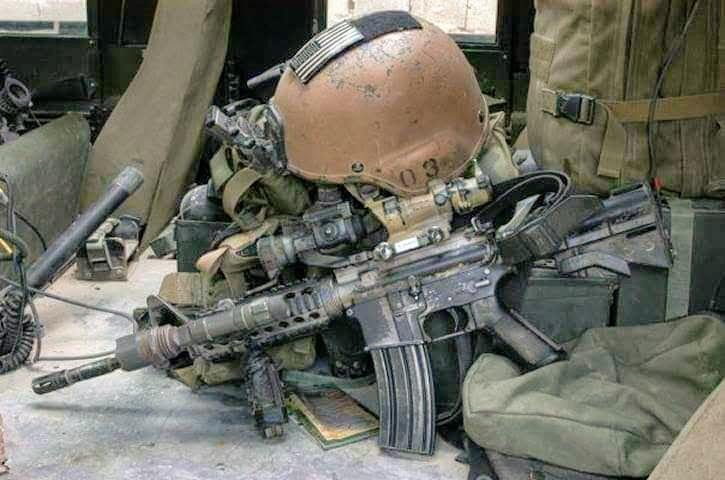

Trijicon公司Docter及RMR小型红点镜不仅被装到ACOG或ELCAN SpecterDR顶部使用,近年来也有一些特种兵把小型红点镜装到M4A1的机匣侧面斜45度位置,而在机匣顶部安装没有红点镜的普通低倍瞄准镜,这样在正常抵肩瞄准时则使用低倍镜,而需要使用红点镜时只需要把步枪侧过45度就仍然能抵肩贴腮瞄准射击。而那些装在低倍率瞄准镜顶部的小型红点镜的缺点则是不能抵肩贴腮地瞄准。

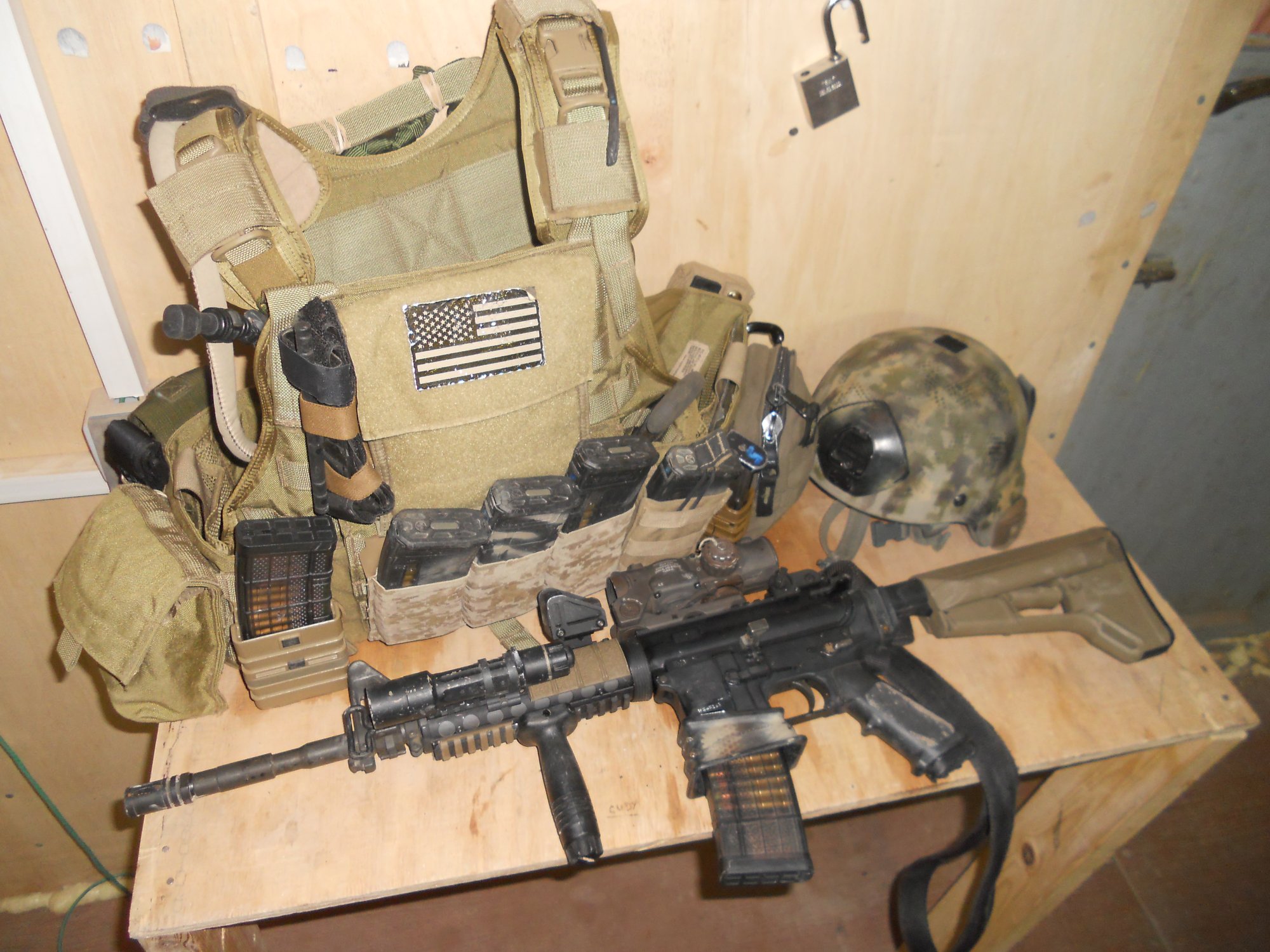

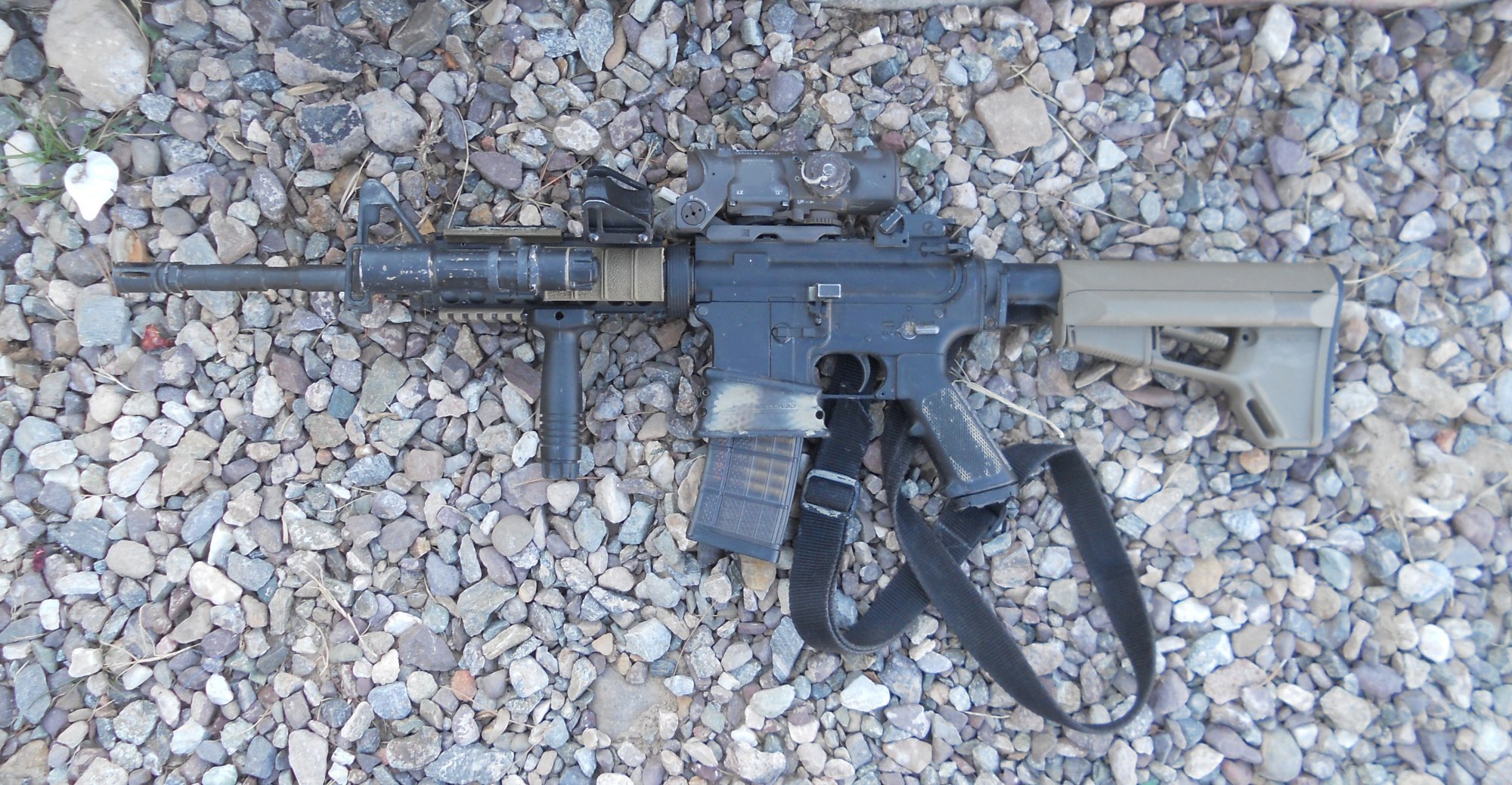

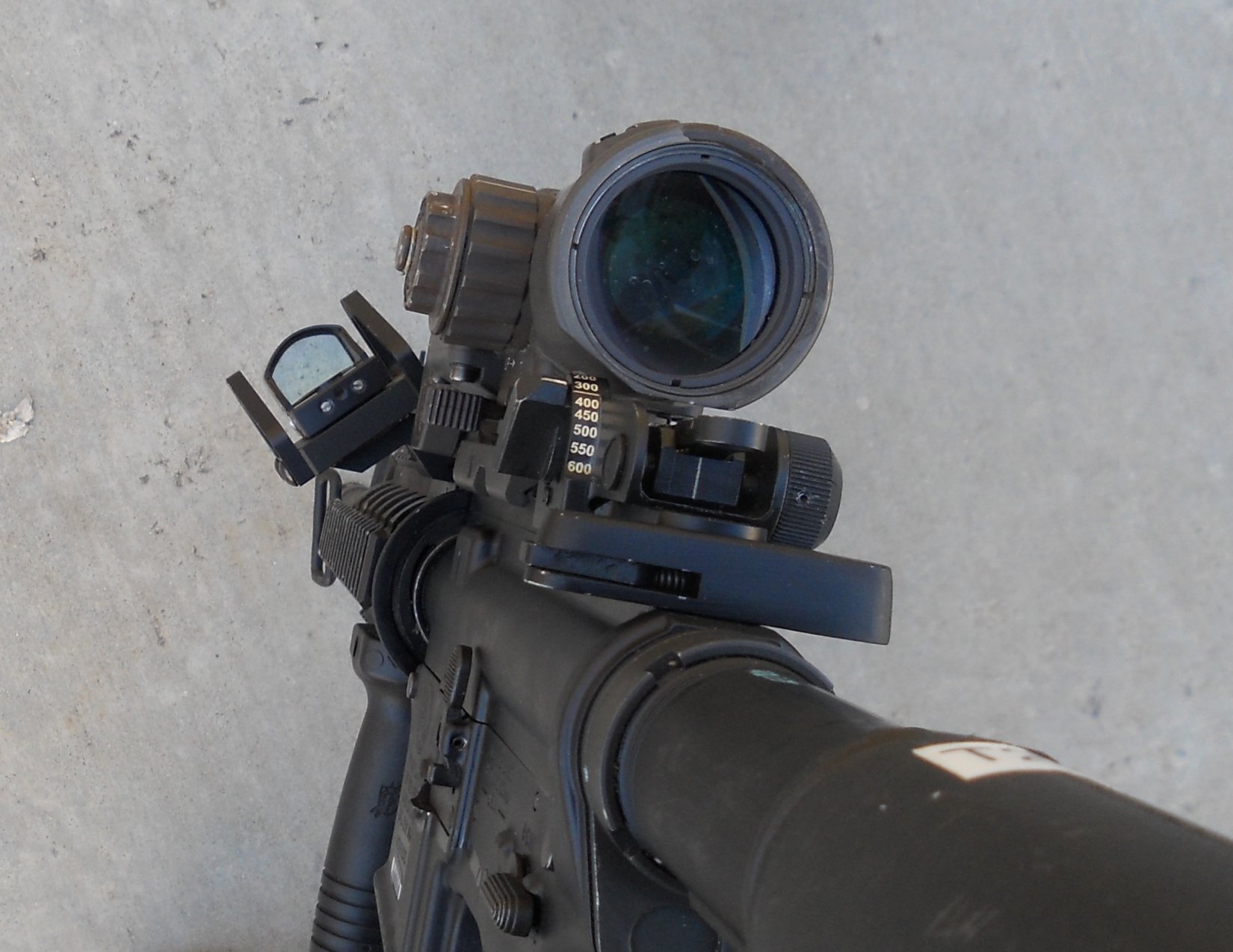

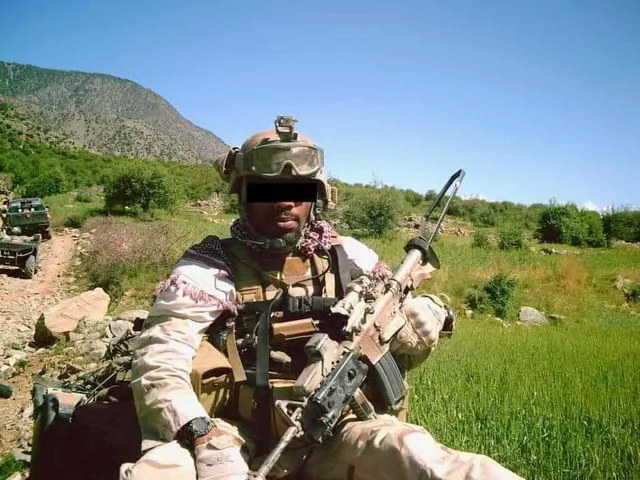

在阿富汗的绿色贝雷帽所使用的侧面小型红点镜


Leupold Mark4 CQ/T


很难得看到美军士兵使用Mk4 CQ/T,不知道这是部队内调拨的,还是自购的


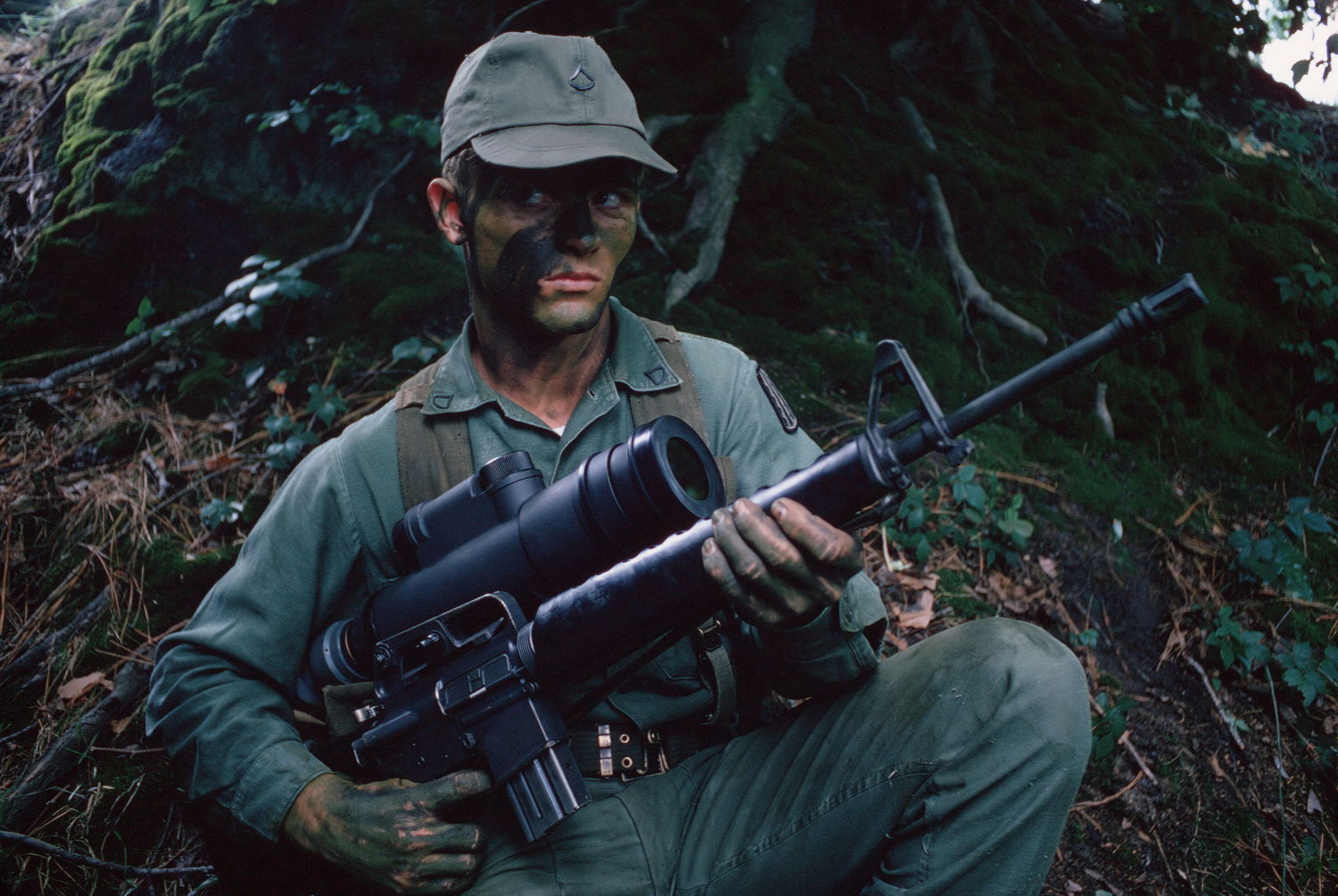

AN/PVS-2

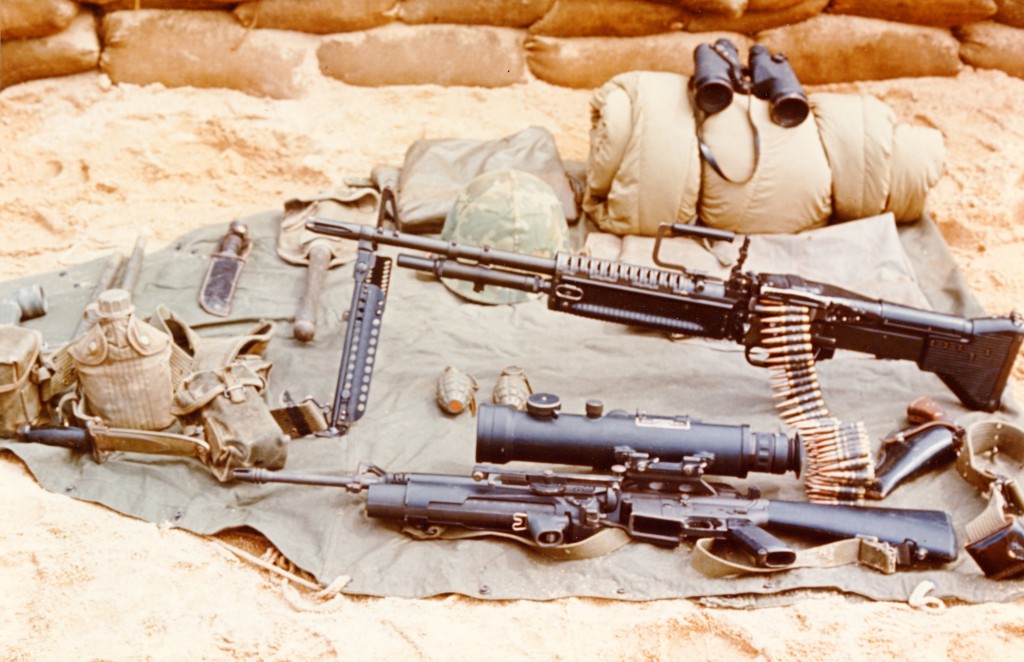

AN/PVS-2是一种4x的微光夜视瞄准镜,采用第一代的微光管,其体积相当大,重7磅(约3.175kg),因为担心M16的提把扛不了,所以安装方式是利用了机匣的顶部,要安装在提把的左上方。AN/PVS-2在越战中用于M16和M21。虽然M193弹的有效射程比较近,但当时夜视仪的视距也不远,因此安装AN/PVS-2的M16/M16A1经常被用作夜间狙击枪。

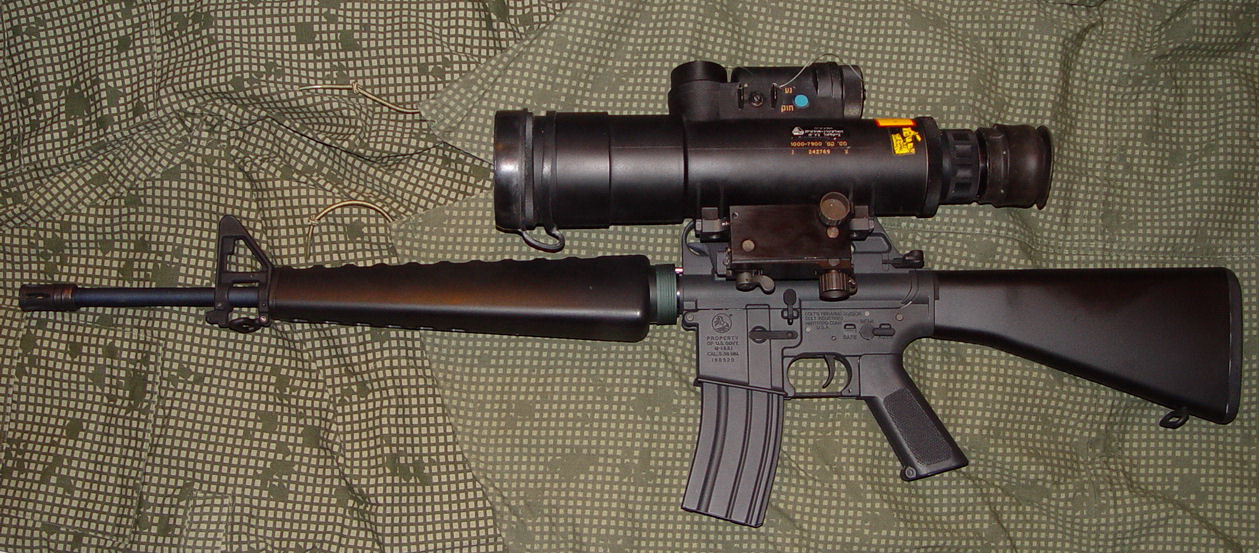

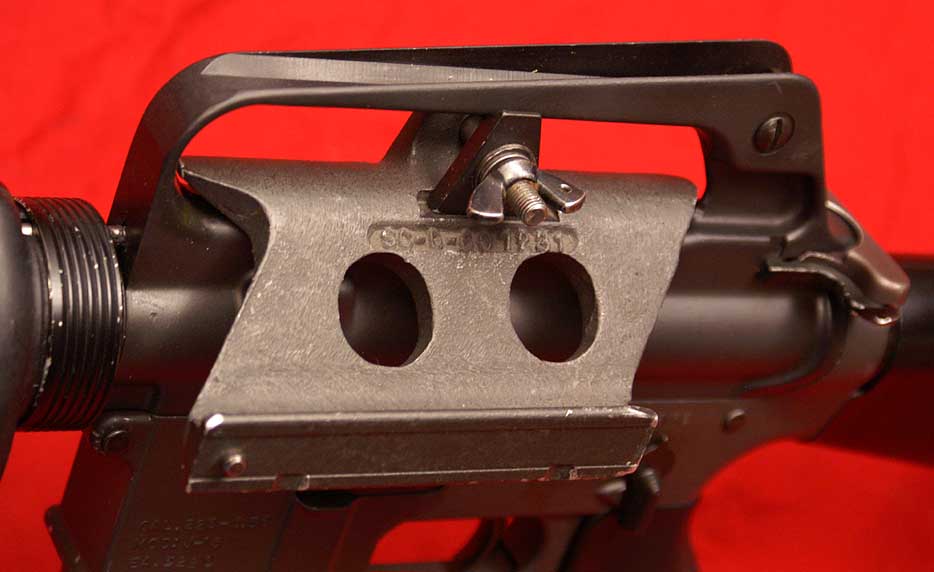

由于AN/PVS-2太重,所以安装时需要这个利用机匣顶部分担重量的底座

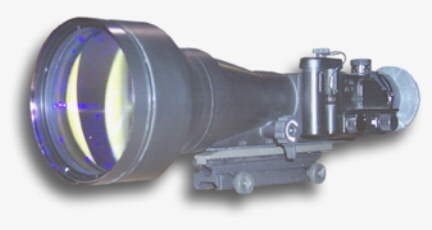

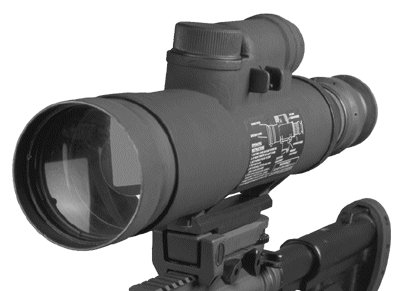

现在厂家生产出皮卡汀尼接口的AN/PVS-2,但体积巨大、重量也大,是竞争不过更先进的夜视瞄准镜

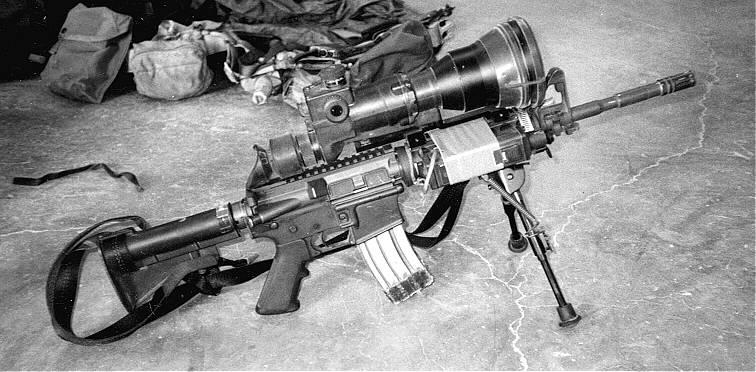

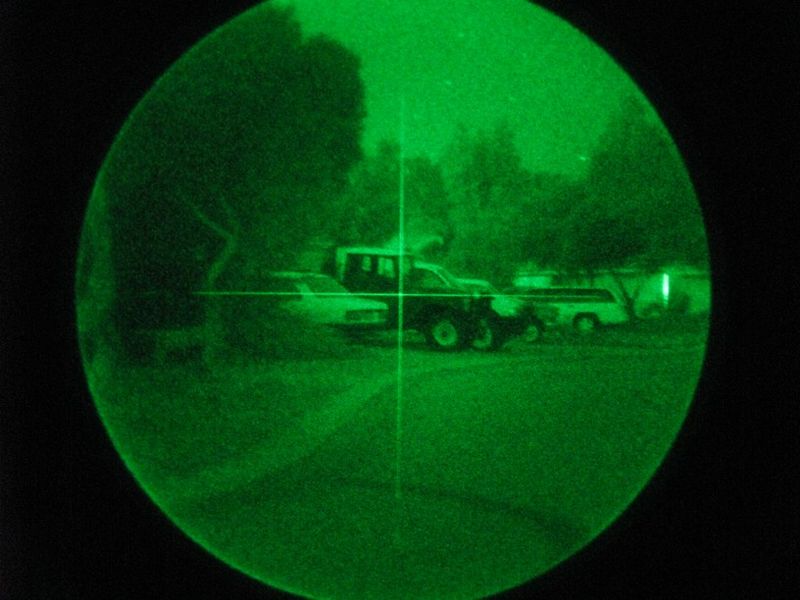

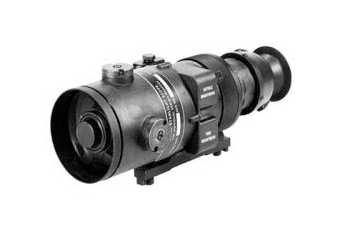

AN/PVS-4

AN/PVS-4是3.6x的红外夜视瞄准镜,在1975年设计,1977年装备。其重量比AN/PVS-2轻很多,为4磅(约1.81kg),只是体积仍然比较大。AN/PVS-4在海湾战争中被使用。

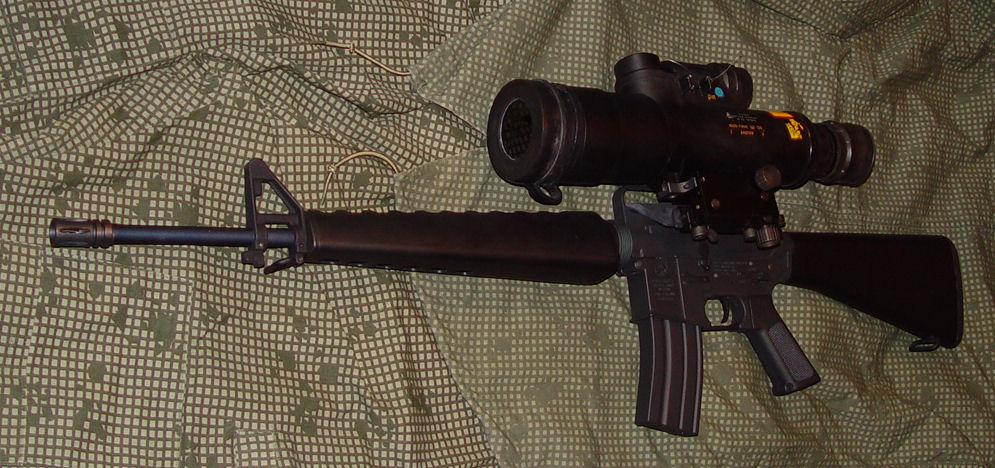

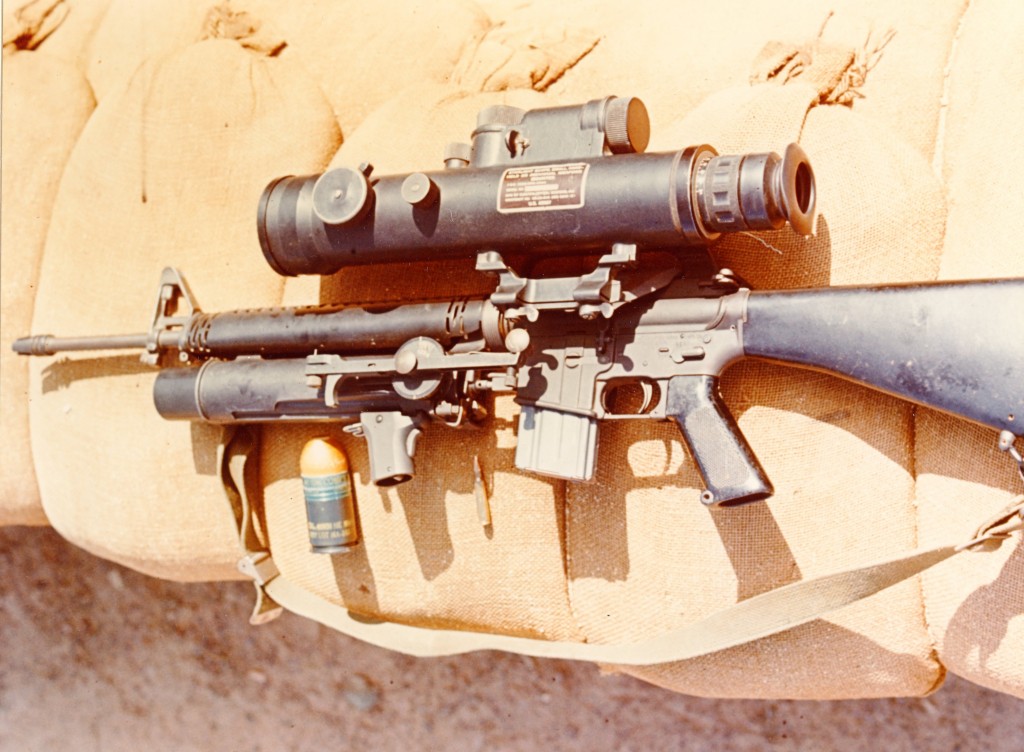

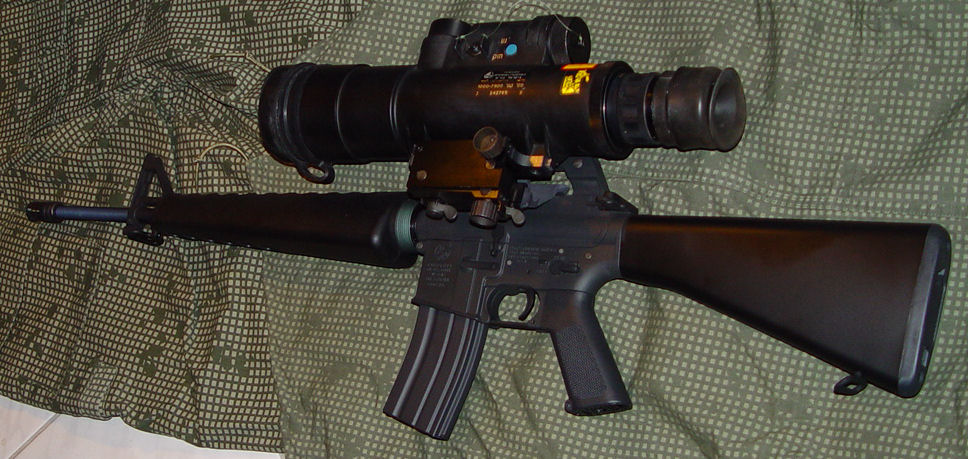

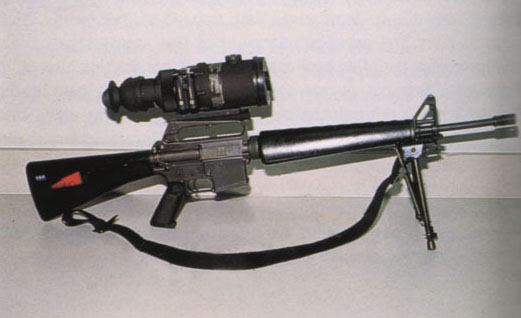

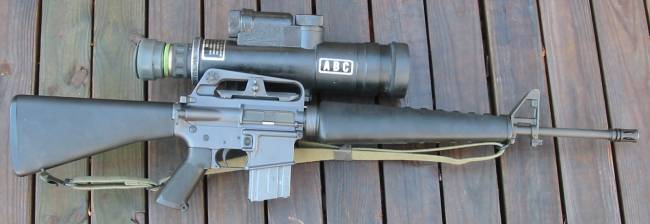

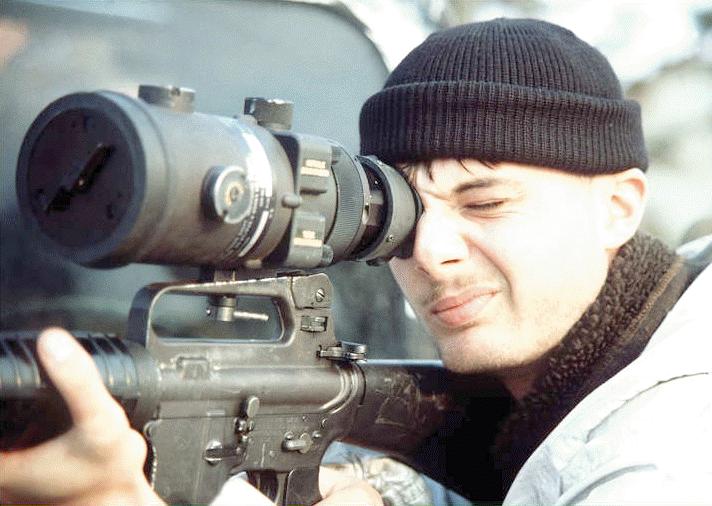

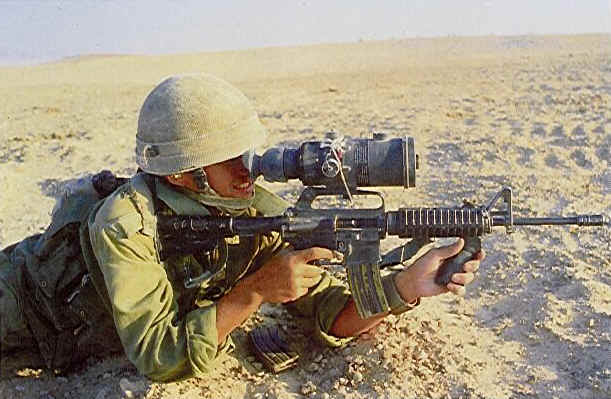

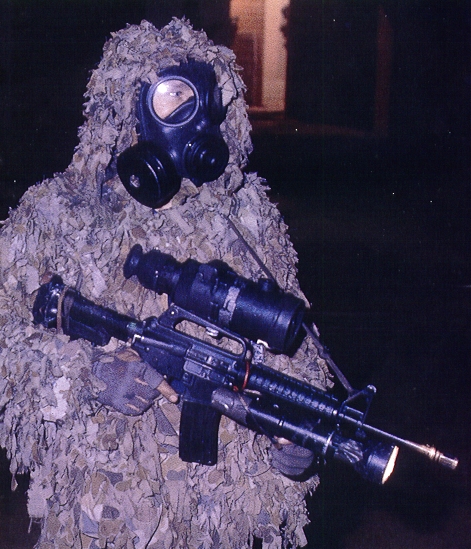

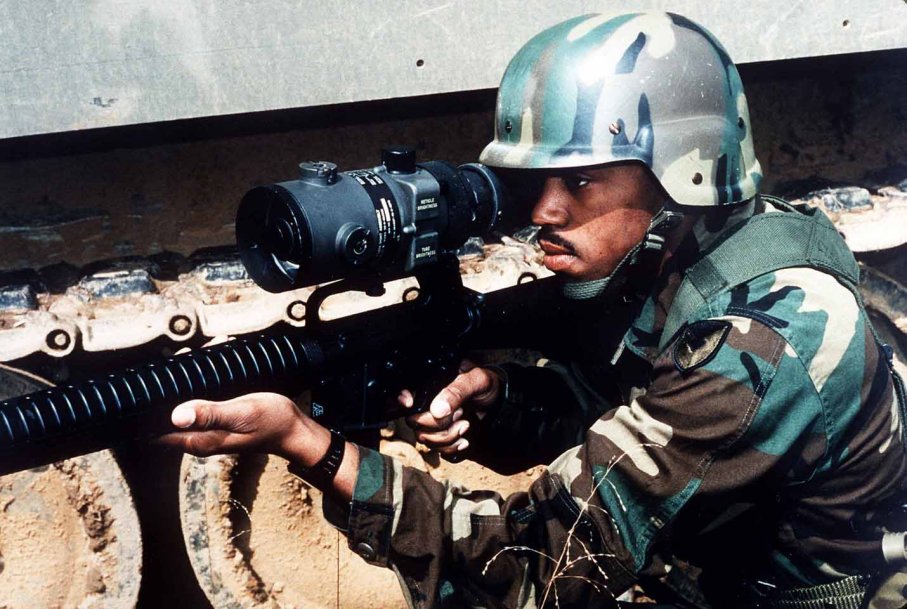

安装在M16A1上的AN/PVS-4是美军主要的夜间狙击武器


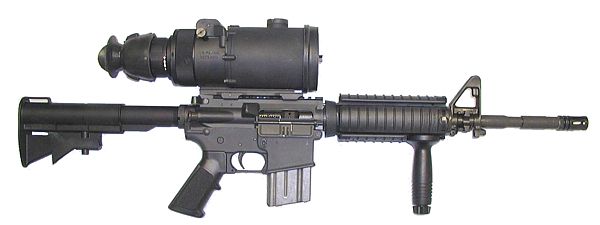

新的型号可安装在平顶机匣上

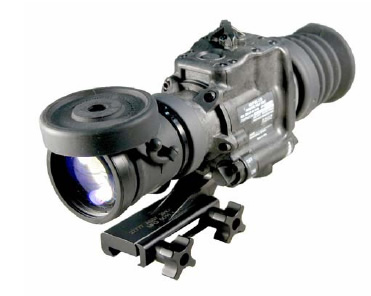

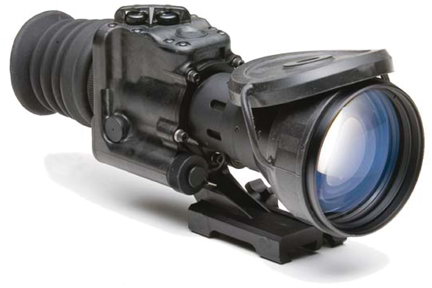

AN/PVS-17

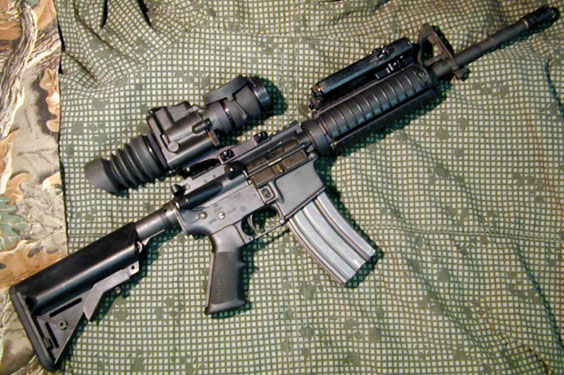

AN/PVS-17夜视瞄准镜采用第3代微光管,夜视性能更好,而且重量也更轻,只有AN/PVS-4的一半重(2磅),放大倍率有两种,AN/PVS-17B为2.25x,而AN/PVS-17C为4.5x。其中AN/PVS-17B是美军特种作战司令部的SOPMOD计划的标配之一。


SAS也采用了AN/PVS-17

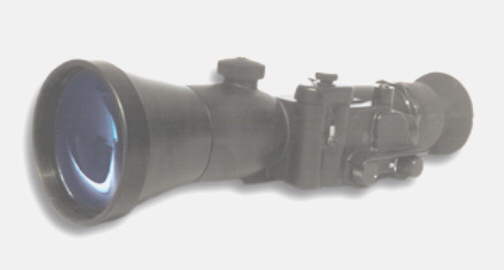

Litton Aquila

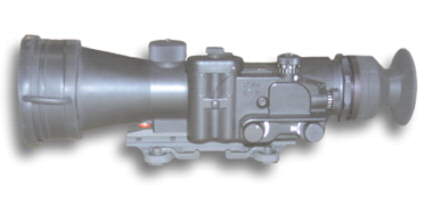

Litton Raptor的4x(左)和6x(右)

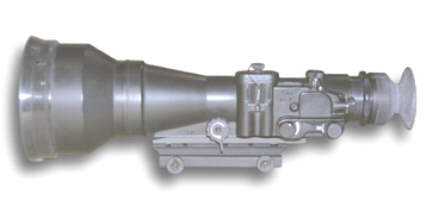

Litton Raptor 6x

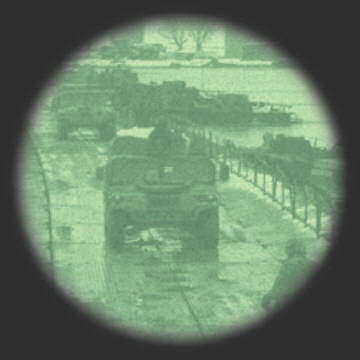

Litton Raptor的效果


法国的OB50

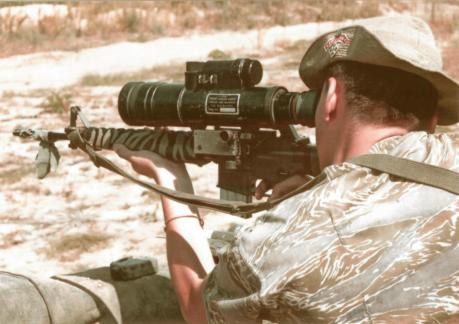

1995年一位美国陆军特种部队(绿色贝雷帽)的M4A1,上面就安装了一个ITT的Night Ranger 4x夜视瞄准镜

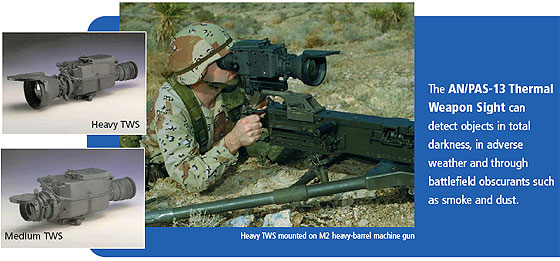

AN/PAS-13 TWS

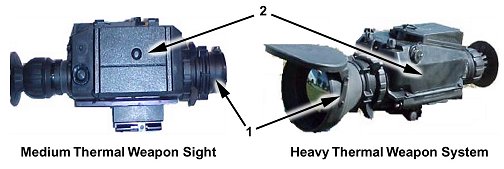

AN/PAS-13 TWS(Thermal Weapon Sight)是热成像的夜视瞄准镜,目前的热成像技术的体积还比较大,因此这种新型的瞄准镜也相当巨大。

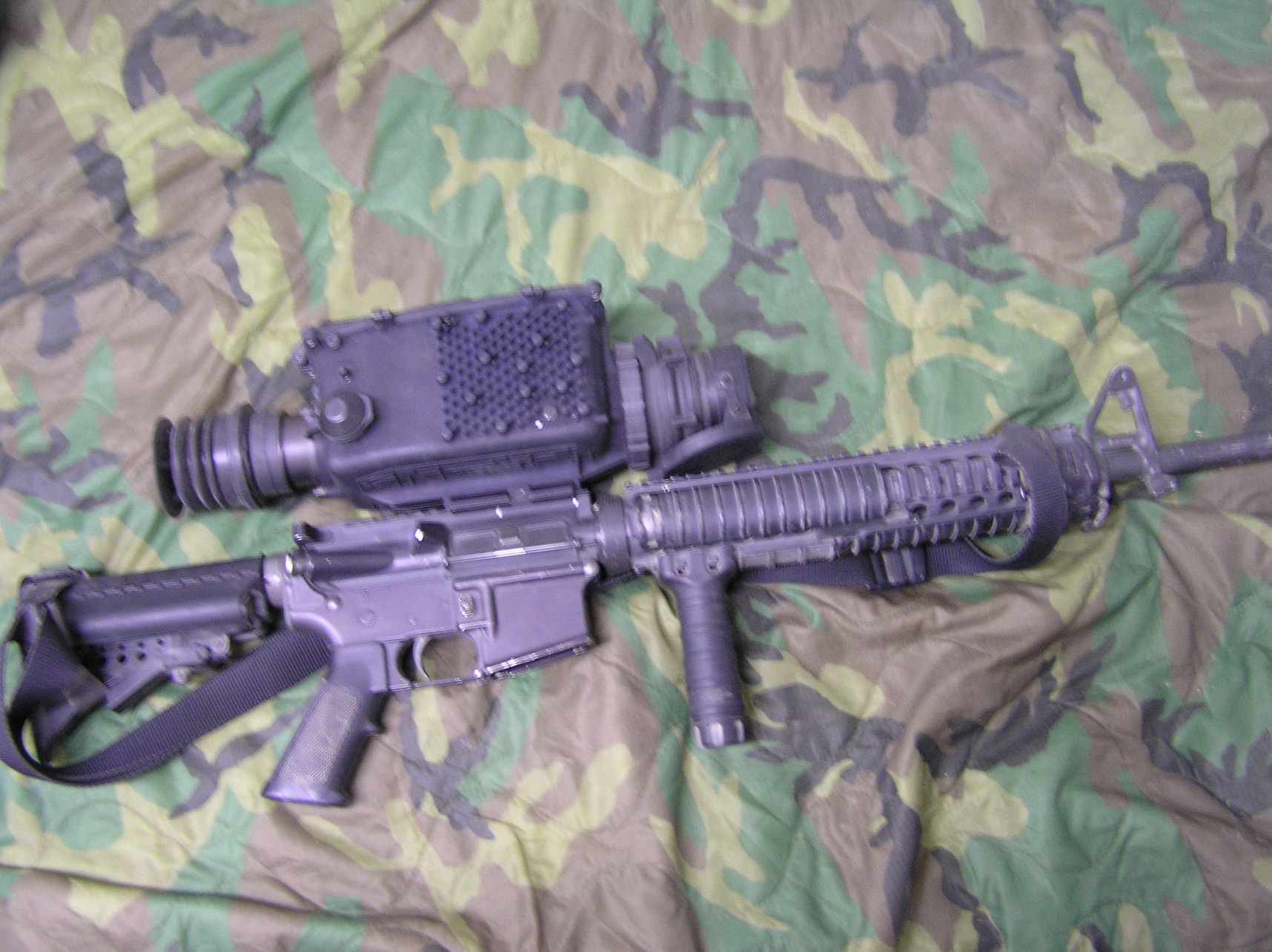

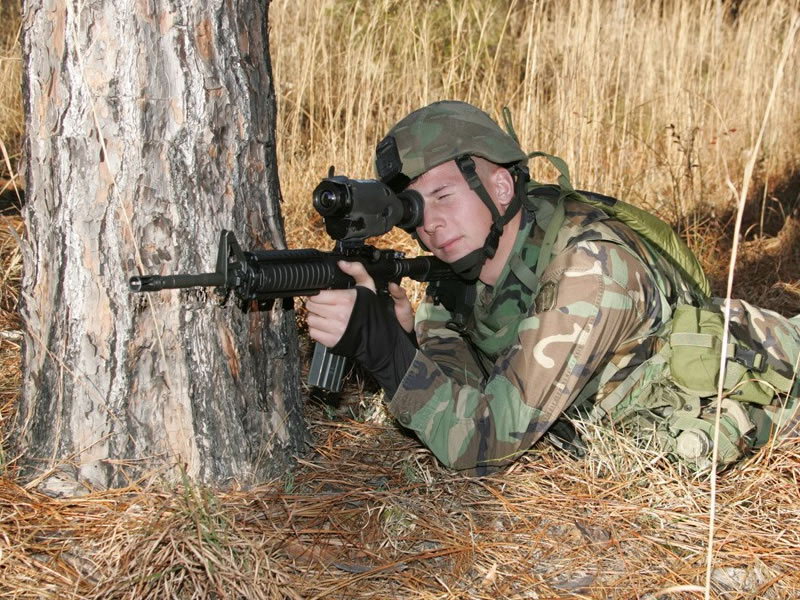

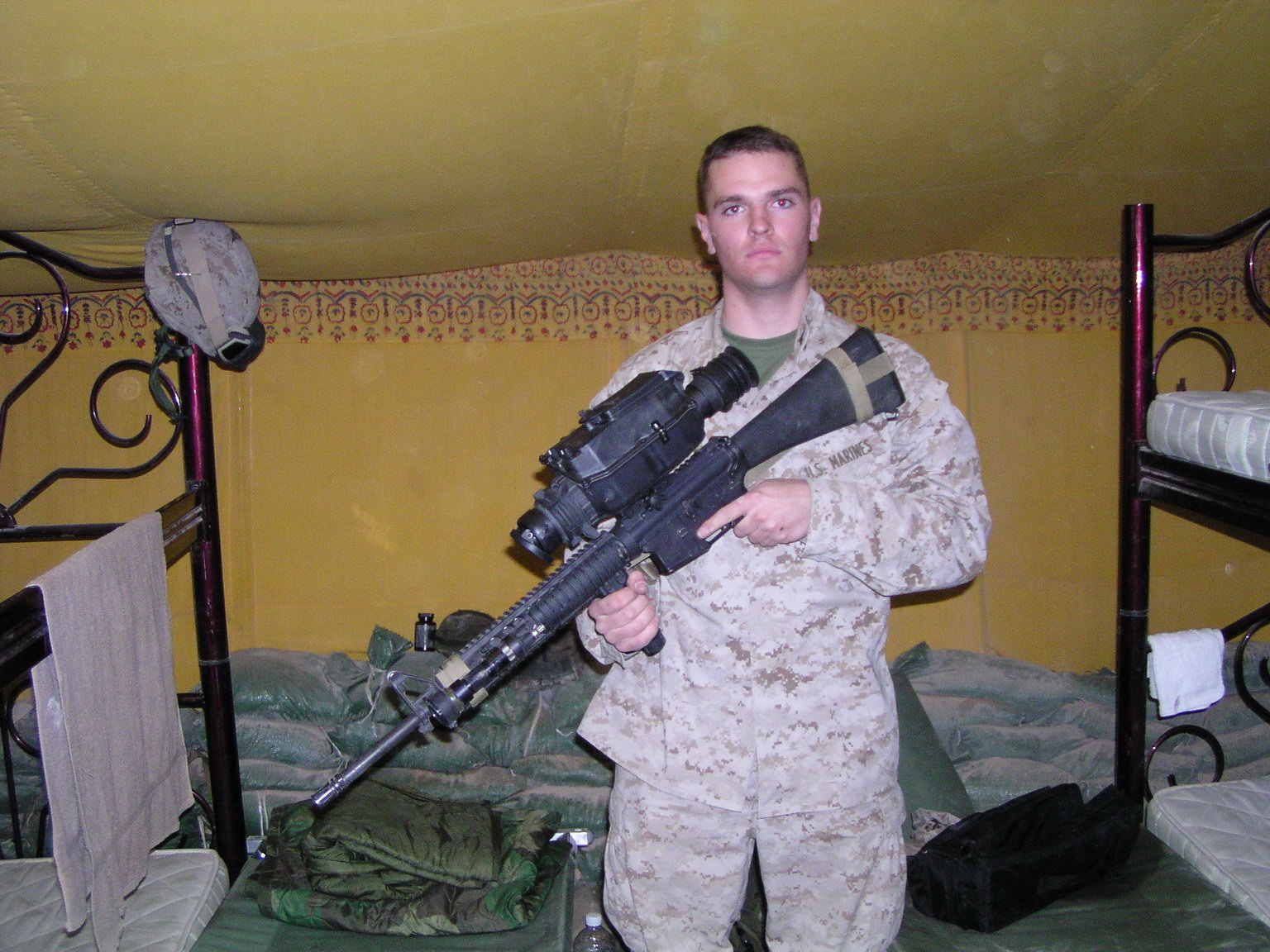

在伊拉克使用的轻型TWS

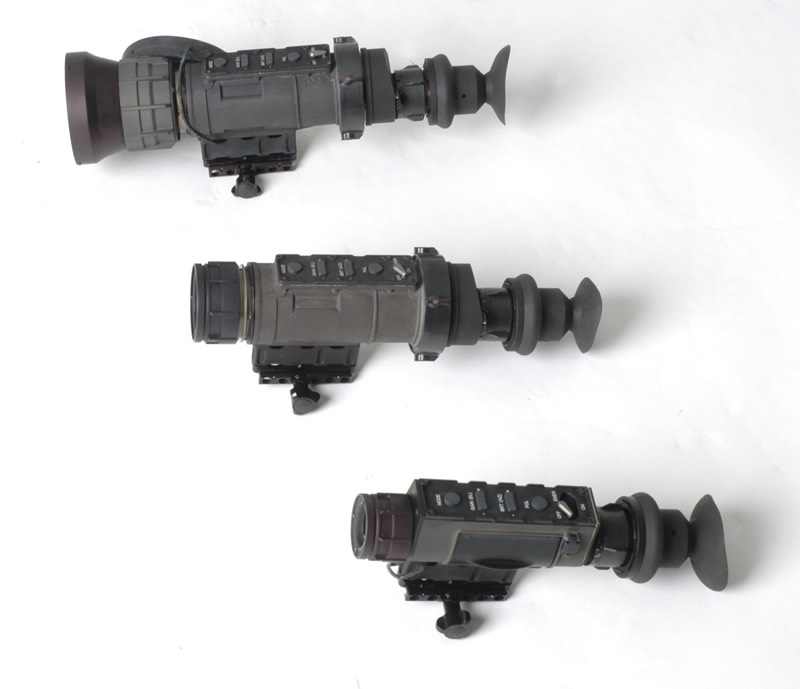

目前美国陆军正在进行TWS的轻量化计划,新的AN/PAS-13在体积和重量上将会比现有型号小一点
