AR-15/M16专辑首页

美国陆军XM177、空军GAU-5系列



口径: 5.56×45mm M193

亚伯丁地面武器试验场对柯尔特607型CAR-15冲锋枪进行试验时,发现由于枪管过短导致枪口焰和噪声都太大,即使安装了3.5英寸长的消声/消焰器——专门的名称叫“缓和器”(Moderator)。于是柯尔特又设计了一种长4.25英寸(约108mm,但有些资料会写成4.5英寸)的新的消声/消焰器,内有四个膨胀室,前端还有一个喇叭形消焰器,据说新的4.25英寸“缓和器”可以使这种短枪管步枪的枪口激波降低到标准步枪的水平。

柯尔特的工程师罗伯·罗伊(Rob Roy)设计了一种两段伸缩式管状铝制枪托,比原来607型的三角形伸缩式枪托更简单也更结实。然后又针对比较脆弱且持续射击时表面升温极快的三角形护木,改进成内嵌铝制隔热罩的圆形护木,这个圆形护木分成上、下两个部分组装在一起,但这两个部分完全是一样的,不需要像三角形护木那样要分左右,从而简化了后勤工作。经过这些改装的CAR-15被在柯尔特的产品型号中分别称为609型(有辅助推机柄)和610型(无辅助推机柄),同时它有另一个名称,叫CAR-15“突击队员”型(CAR-15 Commando),这是因为XM177系列的机匣上都印上了“Commando”的字样,因此经常被使用者称之为“突击队员枪”。


铝合金枪托及它的伸缩杆兼缓冲管,复进机械就在管内前后运动,缓冲管下面只有两个伸缩式枪托的定位卡孔

圆形护木,白色的是铝合金隔热罩

1966年6月28日,美国陆军购买了2,815支609型CAR-15“突击队员”,这份订单在196611月开始陆续交付部队试用,在1967年3月完成了全部的交付。作为合同的一部分,柯尔特本应该为每支枪配7个当时刚试制的30发弹匣,但当时柯尔特无法生产出可靠的30发弧形弹匣,因此这批枪绝大部分都是配备20发弹匣。除了绿色贝雷帽的第5特种大队(5th SFG),该大队总共收到了4个30发弹匣。

19671月,陆军把他们试用的609型命名为“5.56mm XM177E1冲锋枪”(Submachine Gun, 5.56mm XM177E1),同时把他们没有购买但空军正在采购的610型命名为“5.56mm XM177冲锋枪”(Submachine Gun, 5.56mm XM177)。总之,陆军当时试用的枪无论是XM177E1还是XM16E1都是一样设有辅助推机柄,而空军的XM177M16一样都没有辅助推机柄(空军购买的610型后来改称GAU-5/A)。把XM177系列定型为冲锋枪,其实是从用途来决定的,因为该枪的作用是取代美军二战遗留下来的M1A1、M3/M3A1等冲锋枪。用今天的定义看来,XM177显然是属于短突击步枪,但在当时,还没有人提出短突击步枪或SBR(短枪管步枪)这样的 叫法,而且对于“冲锋枪是发射手枪弹的”这样的定义也没那么死板。其实正是由于短枪管的突击步枪种类越来越多,XM177系列这样的武器不再是特例,所以才会有人决定把这类武器单独划分一个定义,把它们和发射手枪弹的冲锋枪区分开来。

陆军采购的XM1771除了配发到特种部队外,还装备直升机组成员、空军飞行员、军官、无线电操作员、炮兵和其他部队。此外,据信美国陆军还接收了少量的610B型。B是表示“点射”,该型号采用了柯尔特早期研制的4种模式的快慢机,像605B一样,能选择保险、半自动、全自动和3发点射。


有辅助推机柄的陆军型XM177E1,对应柯尔特的产品型号是609型

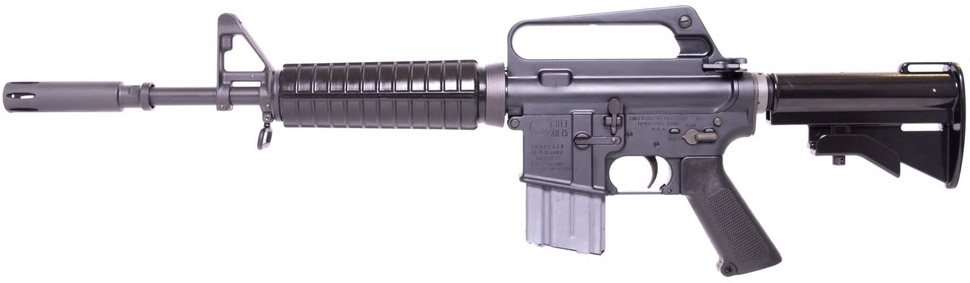

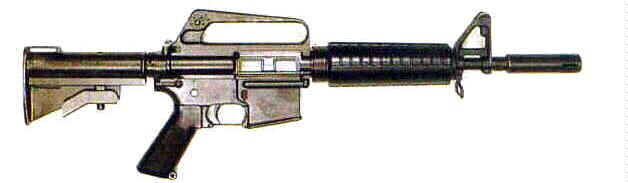

没有辅助推机柄的空军型XM177,对应柯尔特的产品型号是610型,正式定型后,被称为GAU-5/A

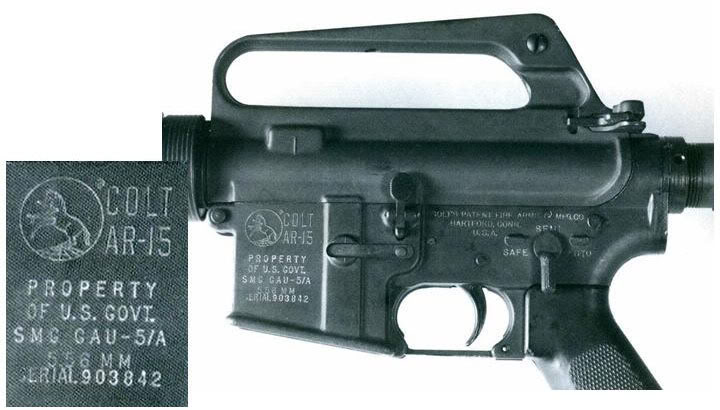

空军正式定型后的GAU-5/A的机匣铭文,注意,上面也是写着“冲锋枪”


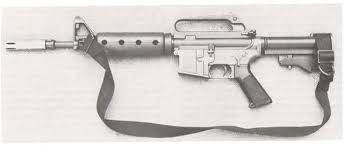

可能是XM177原型,木制护木,但未证实


3种CAR-15冲锋枪,最上面就是607型,下面是609型和629型


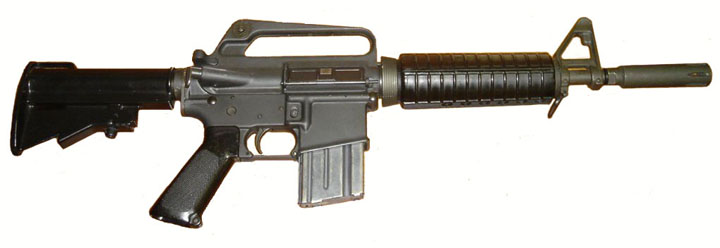

Colt Model 609的出口商业型——Colt Model 619,注意下机匣在弹匣按钮周围的防误触突起

然后,柯尔特公司基于使用者的反馈信息和建议,对XM177系列进行更多的改进。其中一个建议是加长枪管使之能挂上在1966年开始试用的柯尔特XM148 40mm榴弹发射器,而且把枪管长度增加了1.5英寸后也能改善弹道性能,此外枪管内膛镀铬以提高耐腐蚀性能和可靠性。另外,柯尔特已经在609、610型的出口型619、620型上改进了下机匣,在弹匣卡笋的释放按钮周边加工了防止误触碰的凸条,这个新的下机匣也被应用于增长枪管后的改进型上。由此柯尔特推出了两种枪管长11.5英寸(292mm)的新型号——629型和630型(另一个说法是649型)。美国陆军并在1967年4月购买了510支629型,提供给在越南的MACV-SOG(美国特种部队派驻越南的军事指挥顾问-研究和观察小组,为南越提供军事指导及领导/指挥南越特种部队作战),并将629型重新定型为XM177E2。这批枪在1967年9月底完成交付。


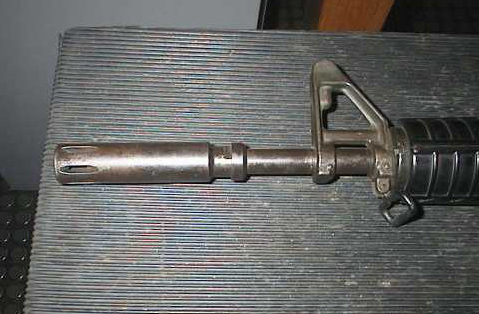

XM177E2的11.5英寸枪管和消焰器


左边是609、610的“半围栏”机匣,右边是619、620、629、630的“全围栏”机匣

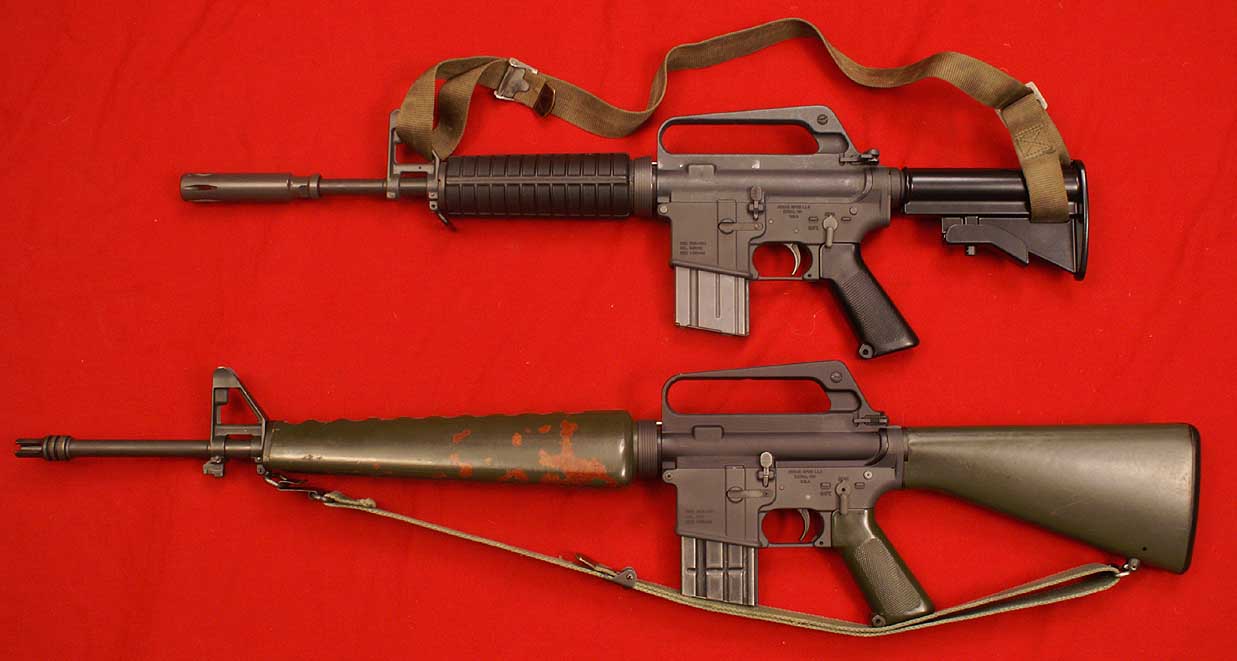

3种CAR-15冲锋枪,从上到下分别为柯尔特607型、609型和629型

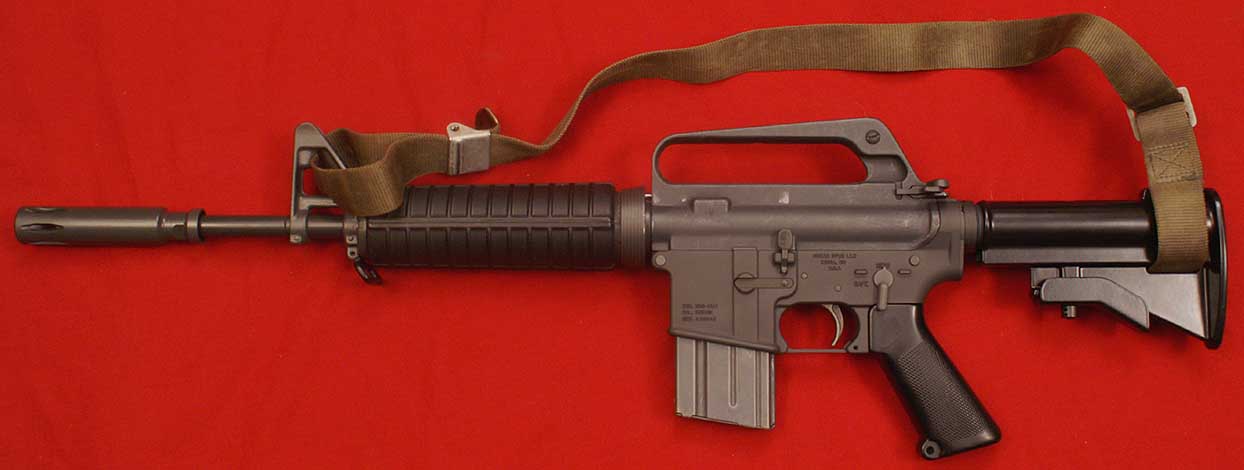

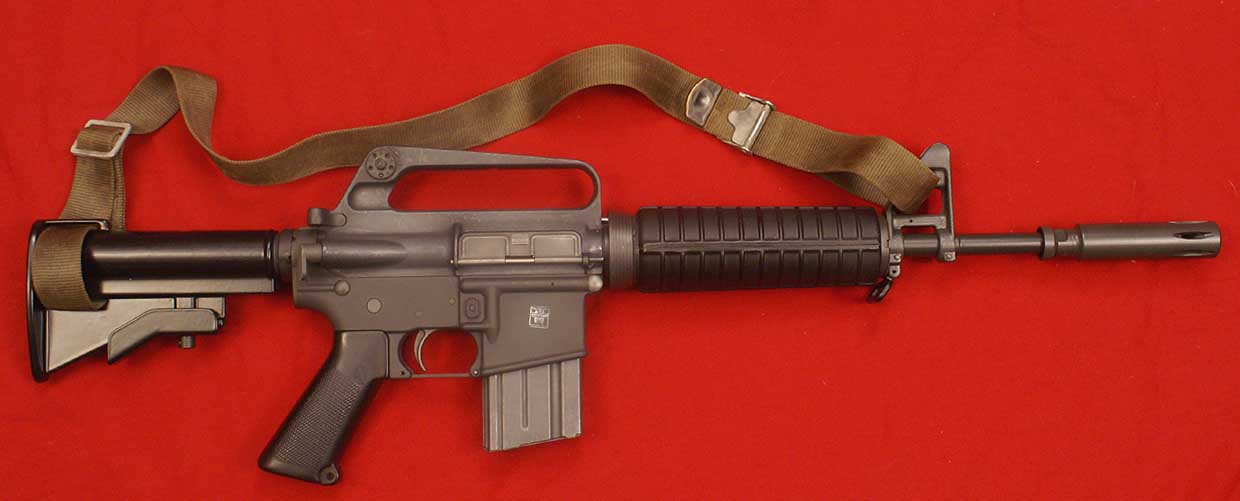

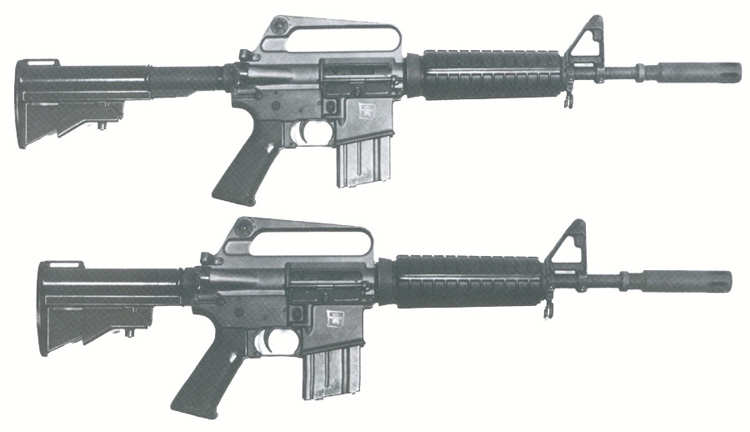

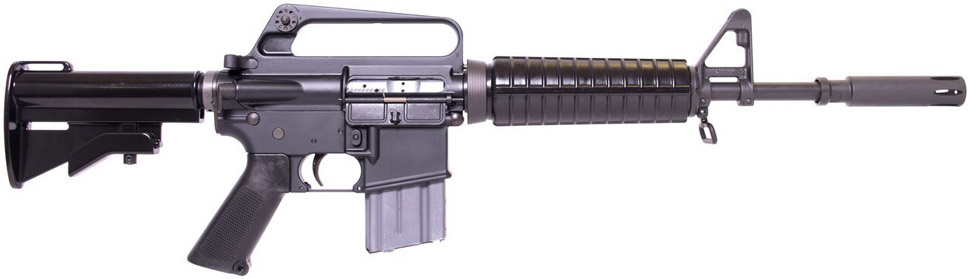

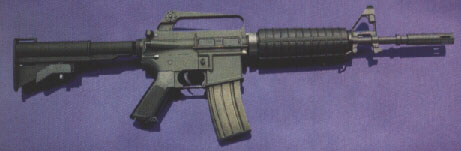

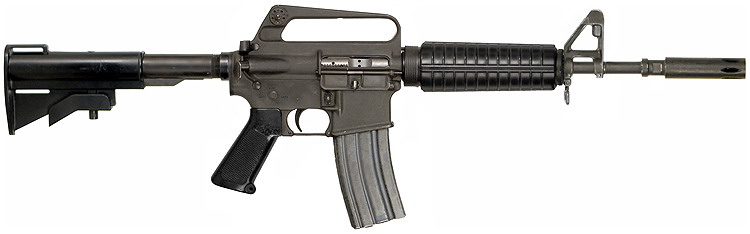

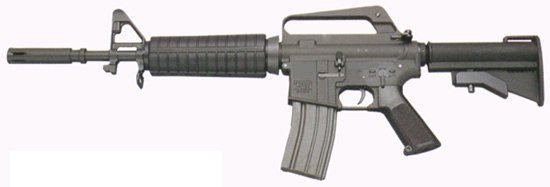

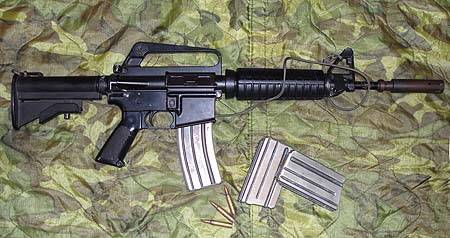

美国陆军装备的XM177E2——Colt Model 629

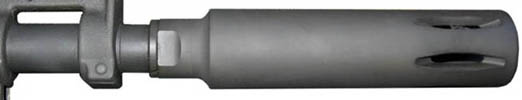

柯尔特607型(CAR-15冲锋枪)上的3.5英寸Moderator消声/消焰器
柯尔特609和610型(XM177E1、GAU-5/A)上的4.25英寸Moderator消声/消焰器
柯尔特629、630型(XM177E2、GAU-5A/A)上的4.25英寸Moderator,其实这个消声/消焰器本身长度、内部结构与609、610型上是完全一样的,但在后面增加了一个“榴弹环”(Grenade Ring),用于下挂XM148榴弹发射器时的定位。所以看起来这个消焰器就比XM177E1的要长。

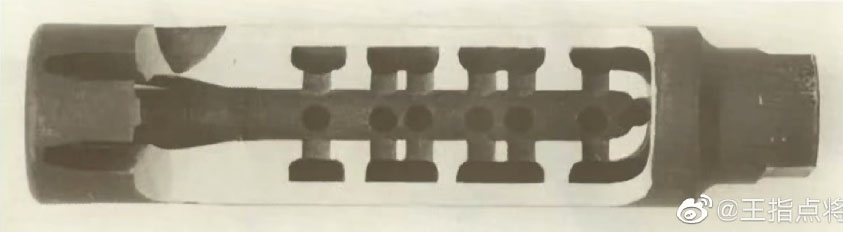

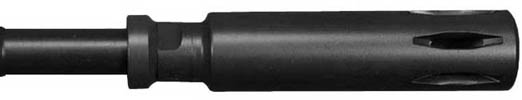

4.25英寸Moderator的内部结构


XM177E2延长枪管的目的就是为了能挂装XM148榴弹发射器,图中可见“榴弹环”正好顶住XM148前部挂环的前端,让它不会向前滑出


有趣的是,后来研制的M203的挂环并不是顶在“榴弹环”的后面,而是卡在消焰器和榴弹环之间的凹圈内。这成为了传统,以至于日后M4卡宾枪在外露枪管中部设置的榴弹发射器缩颈环也是在这个位置


609型XM177E1的机匣铭文

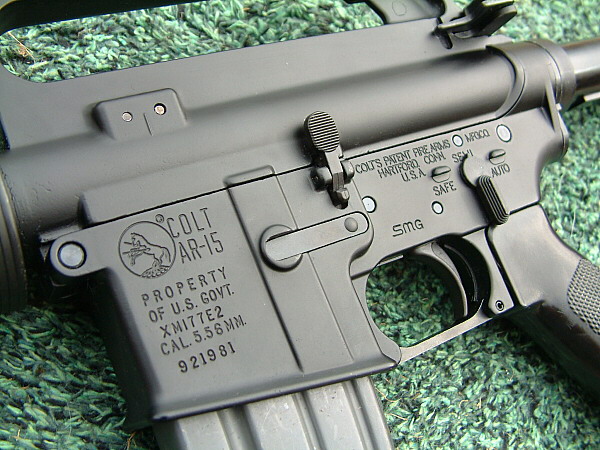

629型XM177E2的机匣铭文

在1967年8月-9月期间,军事考察组在越南前线会见了超过2,100名士兵,询问他们对M16步枪的态度,其中只有38人表示希望换用其他步枪,另外有35人表示想要较短的XM177型。由于急需新武器,因此没有来得及进行其他试验,就有许多XM177E2送到在越南的美军部队使用。阿伯丁试验场的试验报告在19686月才提交,而到了11月,集中整理了更多的使用者反馈意见,结果发现新的消声/消焰器虽然能有效地降低枪口噪声,但却存在着其他问题。

由于枪管短,没有充分燃烧的火药颗粒很快就会堵塞“缓和式”消焰器,如果来不及清理就会降低消声效果;另外,“缓和式”消焰器会导致M193普通弹偏航,而这个问题在XM196曳光弹上更显严重,有时甚至导致弹头出膛后半路解体;最令人困扰的是在M16步枪上由于发射药引起的射速过快的问题在XM177E2上变得更严重。柯尔特公司估计对XM177E2的弹道运动研究要花费大约40万美元和6个月的时间,美国陆军不愿意花这笔钱,决定自己进行研究。结果他们花了29个月和635,000美元进行研究开发,而取得的结果只是“压断骆驼脊梁的最后一根稻草”(即最后的致命一击),不得不停止对XM177E2的进一步改进工作。在此期间,美国陆军在1969年11月把除柯尔特公司以外的XM177E2的生产合同都取消了。因为得不到正式定型,所以XM177E1或XM177E2前面代表“试验”的前缀“X”始终没有去掉。

但XM177E2只是在常规部队里不爱待见,另一方面,根据MACV-SOG的一些老兵回忆,他们对XM177E2的看法完全相反,这是“SOG的最爱”。他们认为“CAR-15”(无论是之前的607型或是609型,还是新的629型,即使已经在机匣上刻着“XM177E2”,以及之后更新的M16A1或M16A2的卡宾型,他们仍然称之为CAR-15,直到M4A1装备部队)在丛林中的近距离交火中依然具有足够的杀伤力,而且从11.5英寸枪管中射出的弹头的飞行状态相比长枪管的M16更为不稳定,如果在开阔地带交火,可能带来精度差的负面影响,但密林中的近距离交战中,这点精度影响可忽略不计,而弹道不稳带来的好处却是在进入人体后会造成相当可观的伤害。

另一方面,缩短导气管、提高了膛压所带来的射速提高,正好也满足了SOG接敌后需要向对方快速倾泻火力的需求(确实是当冲锋枪在用)。所以即使该枪的外弹道比不上长枪管的M16那么理想,但毕竟作为一把发射高速小口径步枪弹的短步枪,它的射击精度仍然比9mm或.45的冲锋枪要好,停止作用也比这两种手枪弹大得多,既可单发精确射击,又可连发压制。按中国的老土讲法就是典型的“步冲合一”武器。

关于M16在越战中可靠性不佳的传说随处可见,但SOG的反馈却是相反。按照SOG的老兵约翰·普拉斯特(John Plaster,日后《终极狙击手》的作者)的说法,他的CAR-15在实战中从未出现任何故障,同时他也没听说身边有谁的CAR-15出过什么问题,只是在训练过程中遇到过由于抱弹口变形导致的卡壳。而一旦出现这种情况,他会立即退出弹匣,并向这个弹匣发射一发子弹将其报废,这样其他人就不会再不小心用到它了(注:铝弹匣易变形导致的可靠性,在2007年美国陆军所进行的沙尘大比试中得到证实,虽然M4也有气吹原理导致的问题,但采购新弹匣能部分改善,所以有些单位采购MAGPUL公司的聚合物弹匣,有些单位则采购HK公司为HK416而研制的钢弹匣)。这也是他使用CAR-15的时候经历过的仅有的几次故障。此外,SOG队员们还总结出来一个很好的做法,就是在两次越境行动的间隙,侦察队组织实弹训练时,每个人都打光一整个基数的弹药(约430发/人),这样在下一次出任务前,侦察队就能领到全新的子弹,同时,这也意味着他们对CAR-15进行了一次全面的压力测试,在这一过程中可以提前暴露出任何细微的问题。

当然,SOG手中的CAR-15问题少,这与勤加保养有关,毕竟气吹原理是一种很“脏”的自动方式。任何自动武器都应该定期维护,否则枪内积累的污垢和火药残渣达到一定程度就会出问题。而AR的气吹原理“脏”的速度是其他活塞式的几倍。但SOG的士兵每次出任务前都会先清洁好枪枝,任务回来后再清理一次,这就等于在它的发射机构变得很脏之前就先搞干净,自然问题就少了。

但缺少30发弹匣仍然是个问题。因为SOG装备CAR-15“突击队员”枪是用来代替原来的冲锋枪的,有时需要向目标投射大量弹药,这样的情况下,20发弹匣就有点不够用了。据约翰·普拉斯特和其他退役SOG老兵所说,SOG的特种兵不得不设法从美国的民用市场上去搜括大容量弹匣。另一方面,也有人尝试DIY大容量的弹匣(详见AR15的4179标准弹匣)。

430发的弹药大约是常规部队一名M16步枪手弹药基数的两倍。虽然看上去有些过剩,但SOG的侦察队员基本上不能指望在任务途中得到再补给,在老挝或柬埔寨的敌后深处,他只能依赖自己随身携带的东西。而且侦察队从接敌到与后方取得联系,直至空中支援或者撤离直升机的到来,这中间至少有3个小时以上的间隔,如果遇上恶劣天气或者邻近区域有多支侦察队需要支援,这个间隔还会更久。爱达荷侦察队的John Stryker Meyer提到他在某些任务中,都是战斗到只剩最后一个弹匣才等到了支援,John Plaster也持同样看法:“作为一个曾经在某次长时间的交火中几乎耗尽弹药的人,我一点也不介意这些弹药带来的额外重量。”

下图中展示了430发是怎么算的:20个20发弹匣和1个30发弹匣。由于大容量弹匣数量稀少,能分到一个就不错了。把大容量弹匣插在枪上,在行动中与敌军遭遇时可立即使用持续时间长一点的火力,一边压制目标一边寻找掩体,然后再换上20发弹匣与敌军继续战斗。


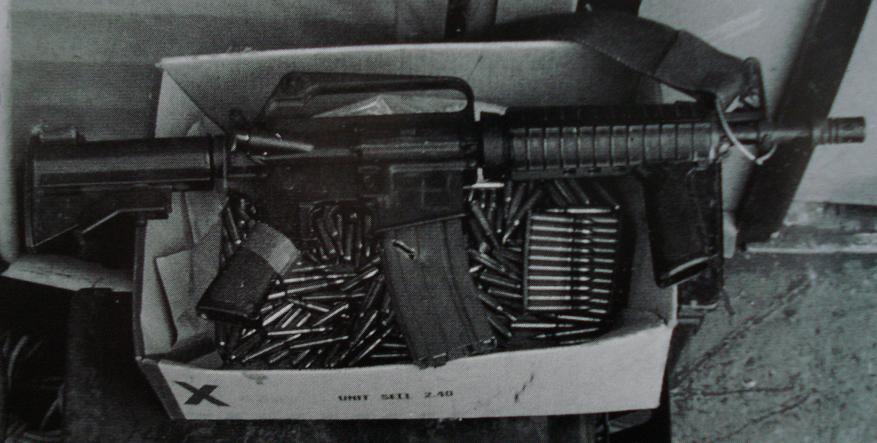

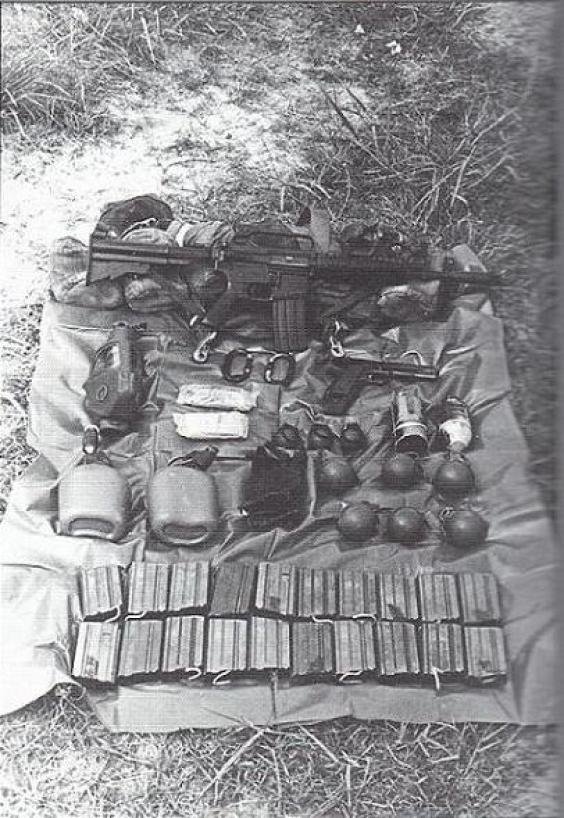

SOG队员在LRRP任务中携带的武器弹药

刚巡逻回来的John Plaster与他的XM177E2


图中左边是柯尔特最终量产的直-弯-直造型的30发标准弹匣,右边是1960年代试制的全弧形30发弹匣,后者的弯曲程度明显那么大,但略长


从弹匣的弧度来看,这个可能就是柯尔特早期的30发全弧形弹匣

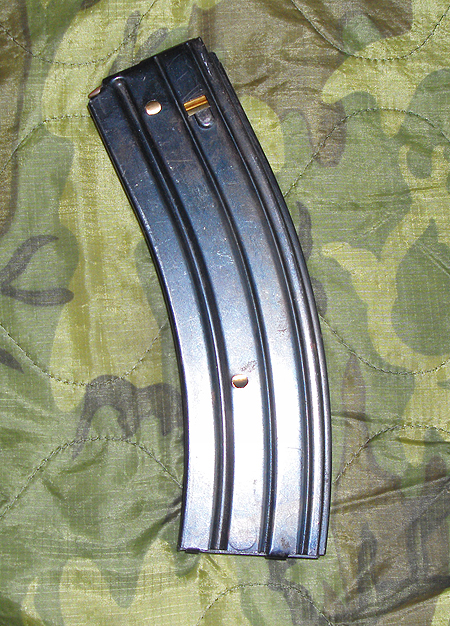

越战时SOG在民用市场上找到的40发大容量弹匣,被用于XM177E1或E2


左边数起第二个人手上的XM177E1使用了一个怪怪的弧形长弹匣,其实就是DIY的大容量弹匣
在越南的海豹。前排中间那人,是另一种在XM177E1上使用DIY长弹匣的做法

已经装备30发弹匣的时候,仍然有人(后排中间那个)在XM177E2上使用DIY加长的大容量弹匣

另一个同样喜欢在越南丛林中使用XM177系列的,就是海军的海豹突击队。从之前的柯尔特607型,到XM177E1和XM177E2,海豹都有采用。在越战结束后,海豹突击队和陆军特种部队仍在继续使用XM177系列,但由于柯尔持早已停产,所以他们不得不利用报废枪的零件来解决备件消耗的问题。当柯尔特开始生产653型卡宾枪时,这些特种部队开始采购653型来逐步替换XM177系列。

除了特种部队对XM177系列持有不同看法外,美国空军显然也对XM177系列比较满意。首先,美国空军却通过了对XM177的试用,并按照空军的命名方式,把XM177(柯尔特610型)正式命名为GAU-5/A冲锋枪(GAU的GA是指航空枪炮AeroGun,U是指单元Unit,另外请注意这里有一个斜杠)。由于是制式装备,所以空军的GAU-5/A有NSN号,为1005-00-933-7672。而当美国陆军决定不再装备XM177E2后(只在特种部队中有保留),陆军把库存的柯尔特629型将转交给空军,这些XM177E2被美国空军定型为GAU-5A/B或GAU-5/B,但也有一些文件中把这些陆军送给空军的枪称为GAU-5A/B,所以对于这批枪的正式名称是存有争议的。

同时,空军也自己向柯尔特公司订购630型,并定型为GAU-5A/A。柯尔特630型与629型采用一样的枪管和消焰器,区别仅仅是630型没有辅助推机柄。GAU-5A/A的NSN号为1005-00-973-5685。

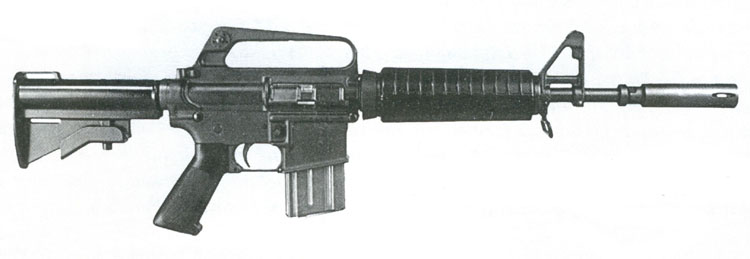

美国空军装备的无辅助推机柄的Colt Model 649(或630),空军的命名是GAU-5A/A


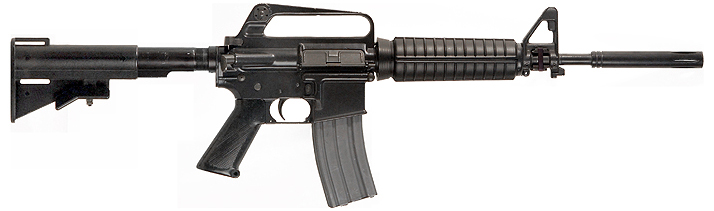

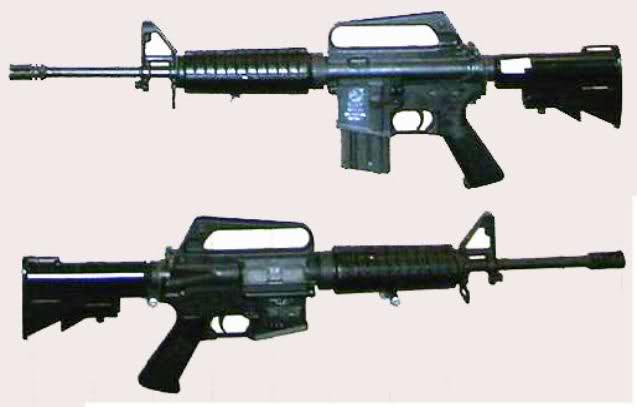

柯尔特653型,而649型或GAU-5/P与此枪的差别就是没有辅助推机型,但同时653型也有自己的无辅助推机柄版本,叫654型

此外还有一种存在争议的型号,就是柯尔特649型。有些资料描述中的649型与630型的特征一模一样,就是没有辅助推机柄的XM177E2,另一些资料则写649型是柯尔特在1970年代对XM177E2的改进,把枪管增加至14.5英寸(368mm),外形看起来就是没有辅助推机柄的柯尔特653型。但无论哪种说法,都认为空军采购的649型仍然命名为枪为GAU-5A/A。甚至有人认为649型就是对630型的误称(或反过的说法也存在)。

另外,也有资料称空军在采购14.5英寸的GAU-5A/A的时候,把一部分原有的GAU-5/A、GAU-5A/B和11.5英寸型的GAU-5A/A也更换上机匣或枪改,改装成同样的14.5英寸型卡宾型,这些由旧型冲锋枪改装而成的卡宾枪则被命名为GAU-5/P,其NSN号为1005-01-042-9820。但同时,有人通过检索美国空军的库存资料确认美国空军也有采购柯尔特653型,但对于这批空军采购的653型是不是也叫做GAU-5/P则没有定论,存在争议。后来当美国空军把各种GAU-5都改装成M855口径的14.5英寸卡宾枪,并命名为GUU-5/P时,NSN号仍然维持GAU-5/P的代码。

军方型号 柯尔特型号 服役单位 生产时间
XM177E1 SMG 609 陆军 1967~68年
XM177E2 SMG 629 陆军 1967~70年
GAU-5/A SMG(或XM177 SMG) 610 空军 1966年
GAU-5A/B,或GAU-5B/A 629 空军 1967~70年
GAU-5A/A 630,或包含649 空军 未清楚
GAU-5/P 649或改装的旧枪 空军 未清楚
未知是否为GAU-5/P 653 空军 未清楚

枪托伸出和缩入状态的对比,这只是为了尽可能减少携行长度,因为那年代还没有最佳LOP(Length of Pull,抵肩到扳机的距离)的概念。到了1980年代,有特种兵尝试找到自己最舒服的LOP,然后在相应位置上多钻一个孔,让枪托可以卡在那个“最佳LOP”位置上

  XM177E1 XM177E2
全枪长 枪托缩起 720 mm 760 mm
枪托伸出 790 mm 830 mm
枪管长 254 mm 292 mm
空枪重 2.43 kg 2.77 kg
理论射速 750~900 RPM 750~900 RPM
有效射程 200 m 200 m
最大射程 未知 2320 m
枪口初速 810 m/s 840 m/s

在越南战争结束后,柯尔特公司打算向国外客户推销XM177E2,但这个想法受到美国政府政策的阻碍。因为在1976年代中期,BATF把XM177E2的“缓和式”消声/消焰器定义为“消声器”,尽管XM177E2的声音仍然比普通的M16A1步枪大得多,但根据法律的定义,认为任何能够降低枪口激波的装置都属于“消声器”,而当时的卡特政府决定禁止“消声器”输出国外,因此国务院就禁止柯尔特公司对外国客户售卖XM177E2。所以有一部分成功出口的柯尔特639型(出口型XM177E2在柯尔特公司里的型号名称)是安装了M16A1的鸟笼形消焰器的。

但也有些外国用户所购买的XM177E2与美军所用的一模一样,比如英军这样的亲密盟友。所谓的出口型不能配“消声器”,要看客户是谁。英国特种部队购买了一些XM177E2在1960年代末至1980年代初使用,SAS也在1982年的马岛战争(福克兰群岛战争)中使用了XM177E2。

有意思的是,在越战中,有个别SOG的侦察队员会把自己使用的XM177E1或XM177E2的消声/消焰器换成M16A1的鸟笼形消焰器,以便在开火时营造出一种火光四射、震耳欲聋的效果,据说在伏击时,这样可以给敌军带来巨大的心理压力。而直到1980年代,美军特种部队中仍保留了少量的XM177系列,且由于这些枪可能更换了鸟笼形消焰器,很容易让人误认为主是柯尔特733型短突击步枪


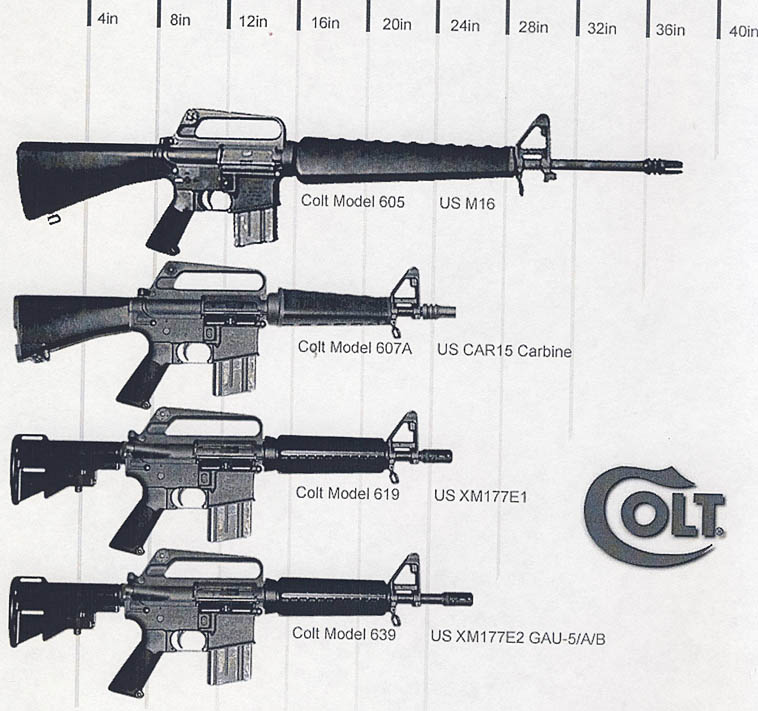

一份柯尔特的出口商品名录中的XM177系列,由于法律限制,出口商品不能安装那个消声/消焰器,所以都装上了鸟笼形消焰器


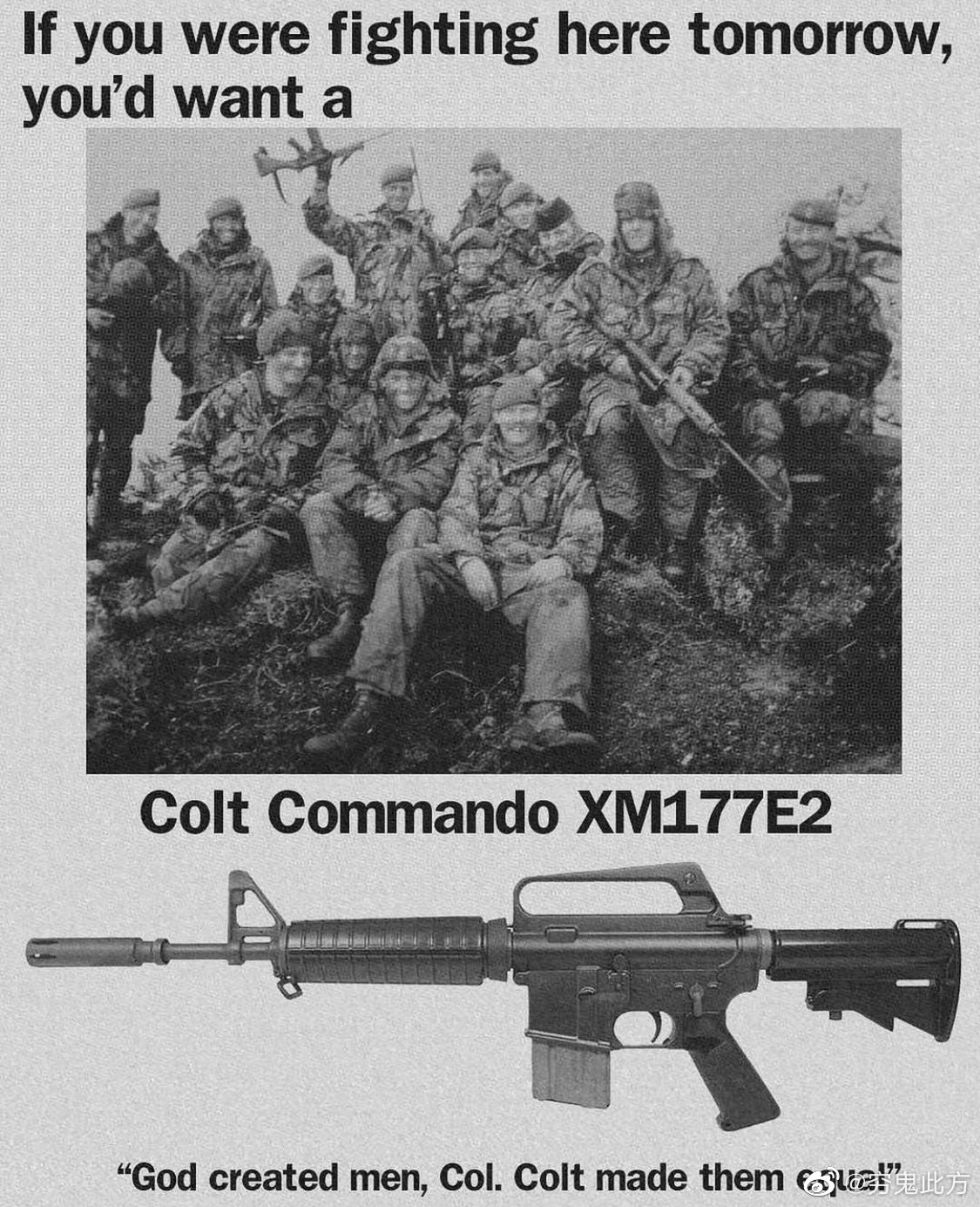

英国SAS也有使用XM177E2,此图从《SAS的秘密战争》上扫描,图中可见枪口有安装4.25英寸消声/消焰器


XM177E1、GAU-5/A图集

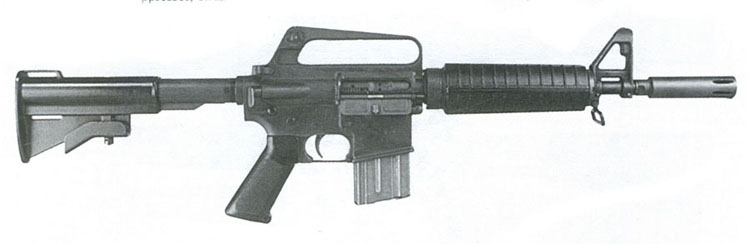

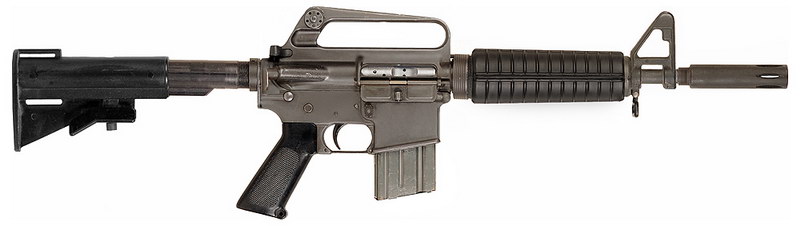

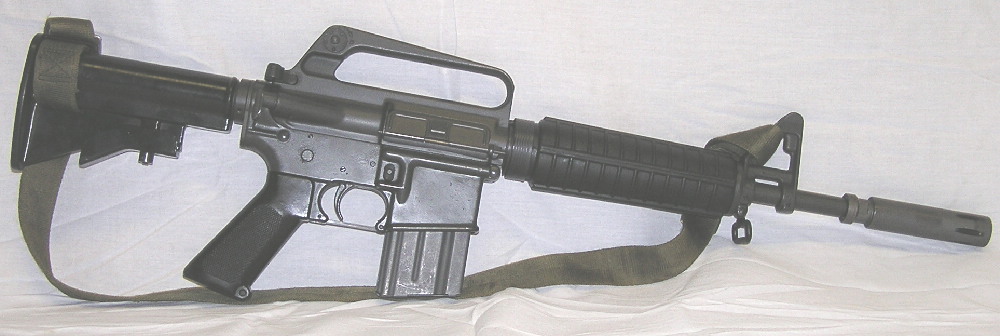

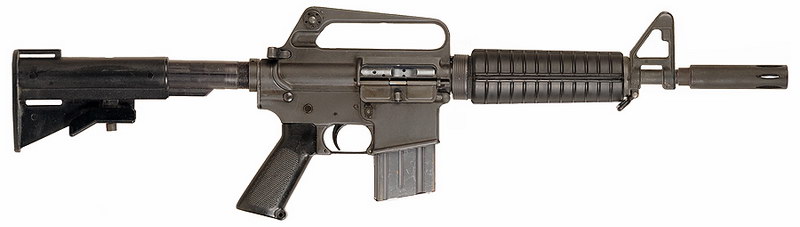

美国陆军装备的Model 609——XM177E1

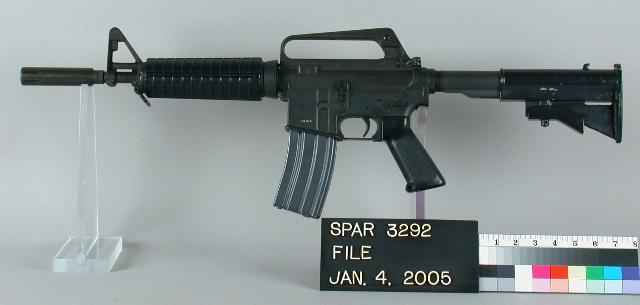

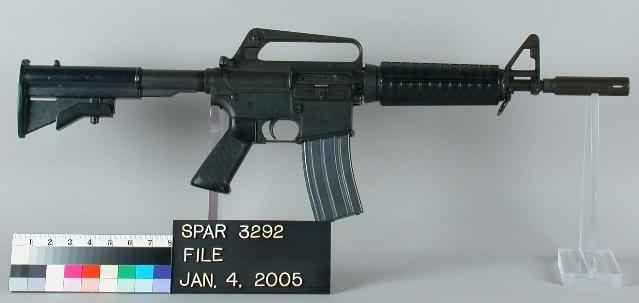

春田兵工博物馆里收藏的GAU-5/A

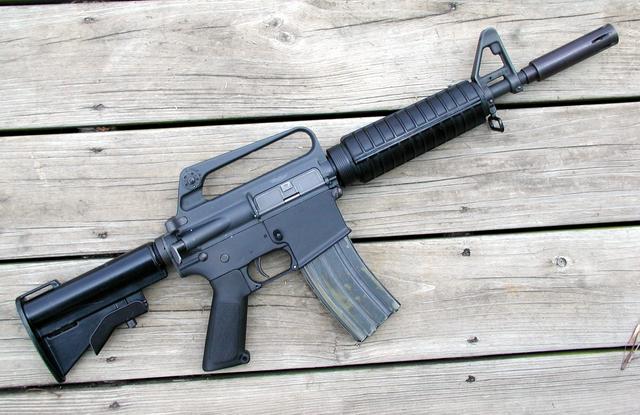

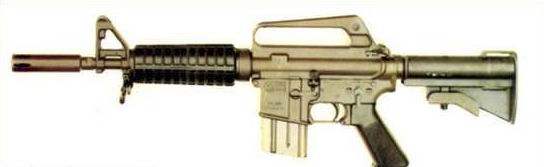

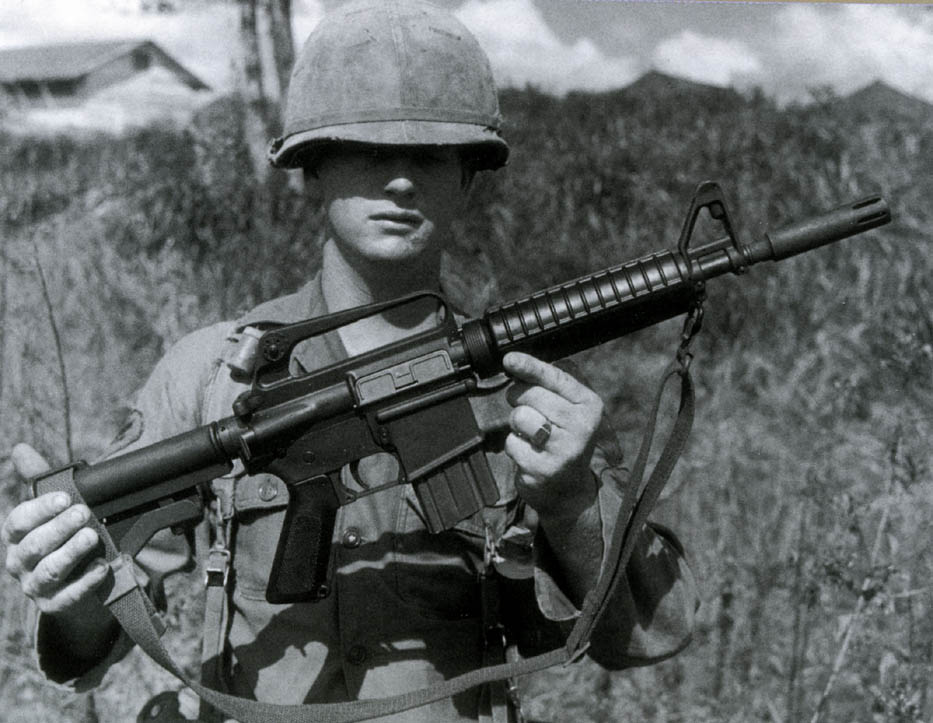

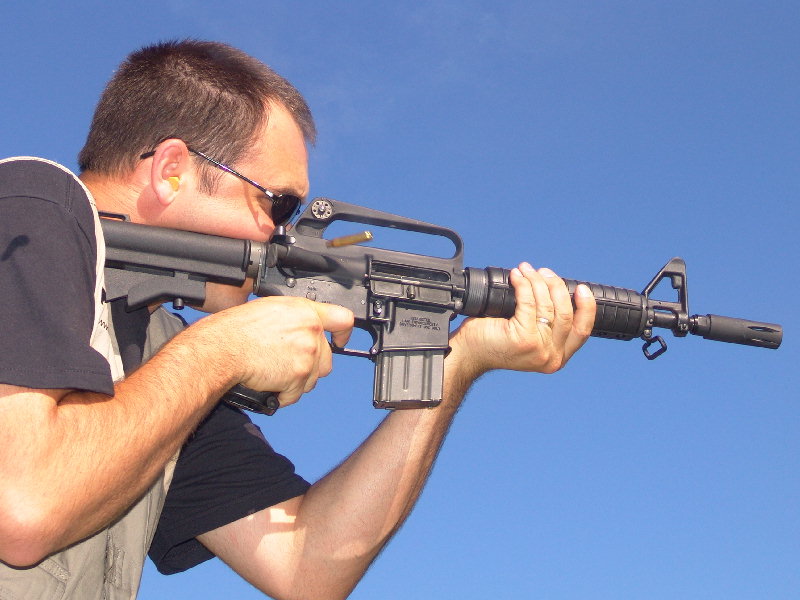

陆军型XM177E1

空军型GAU-5/A

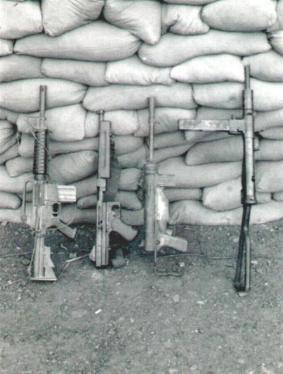

美军特种部队在越南使用的各种冲锋枪和XM177E1

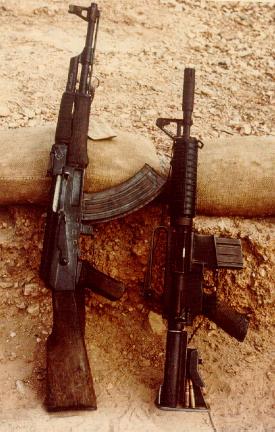

XM177E1与AK47(国产56式冲锋枪)

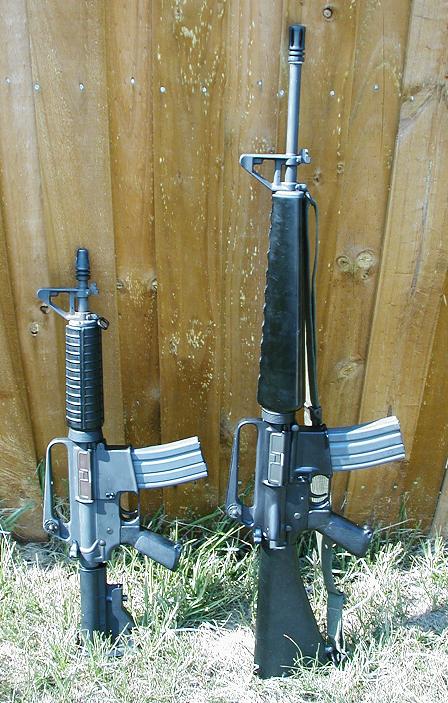

XM16E1与XM177E1的长度比较


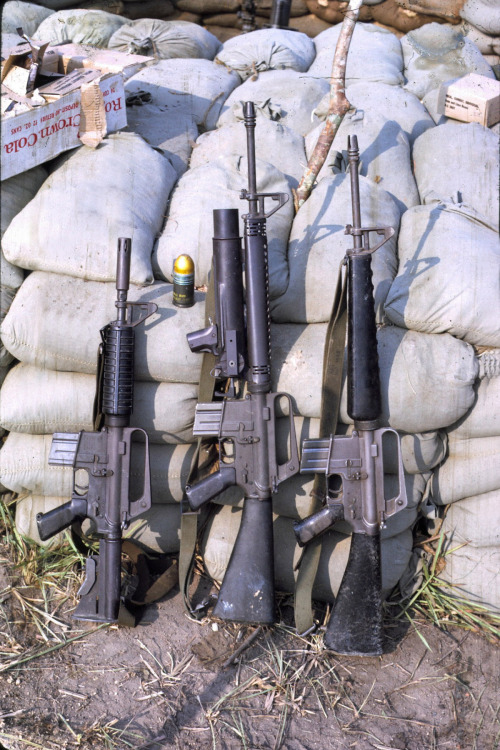

XM177E1与XM16E1,及XM148


在越南使用XM177E1的美国陆军航空兵


准备登上直升机的海豹队员,1970年在越南战场上

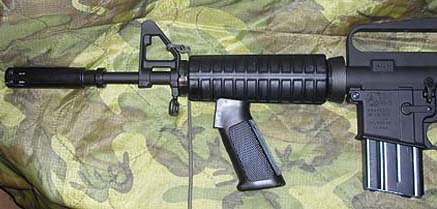

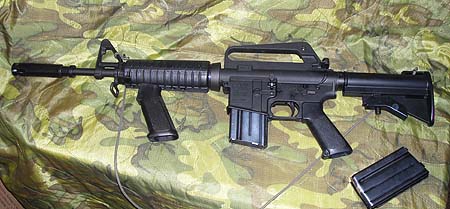

这些XM177E1上DIY了一个前握把,从其形状来看是在护木下固定了一个原来的小握把,可能是用破损的M16或从备件中拿来的


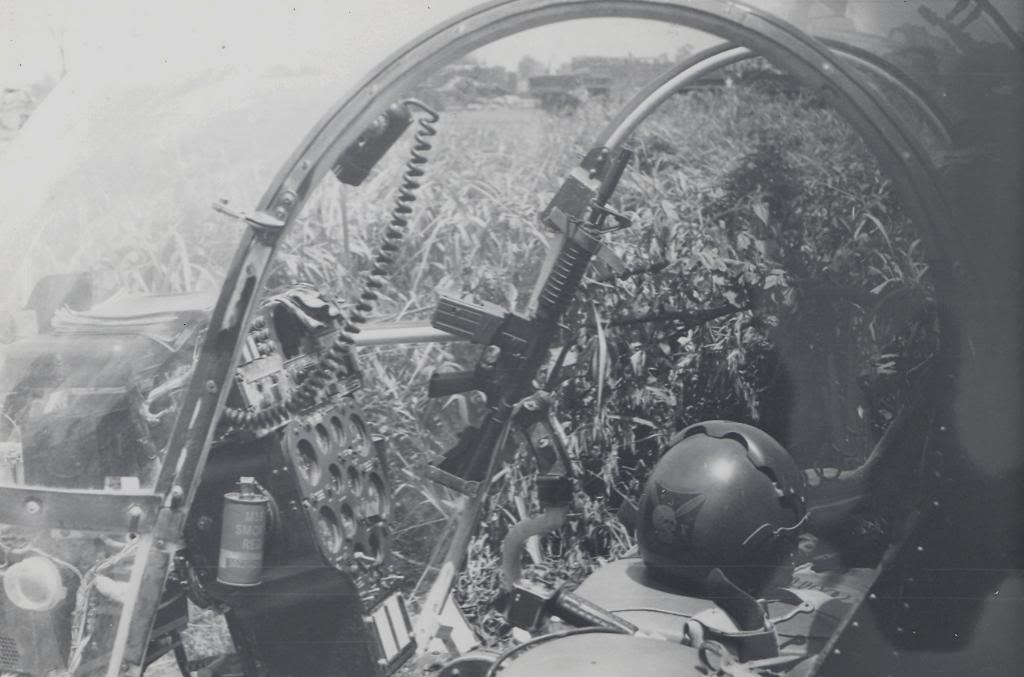

把XM177E1当作自卫武器的OH-23直升机的机组成员,这一把枪上通过不干胶带反绑了一个20发弹匣

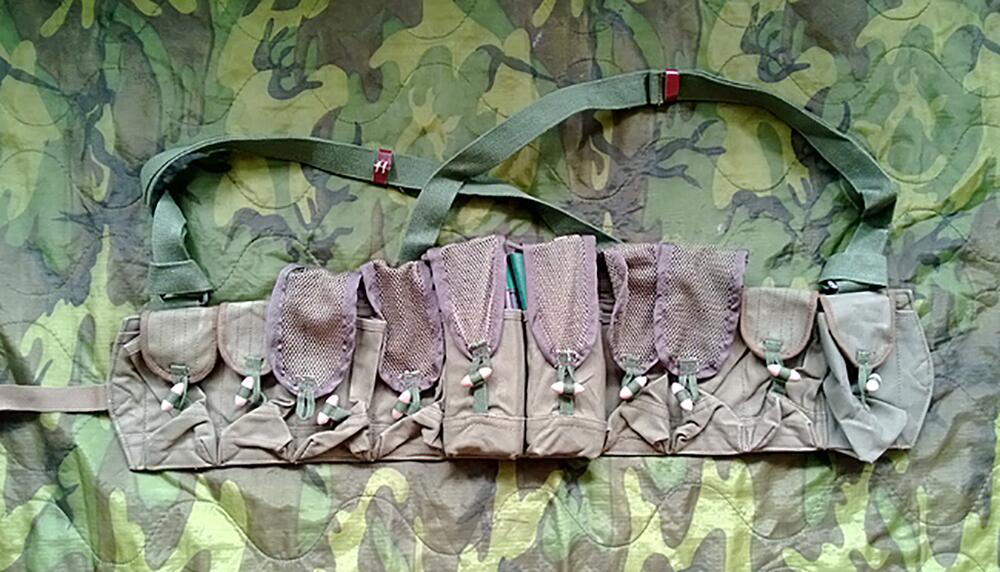

为了能多携带弹药,有些人并不是使用配发的M16弹匣包,例如此人就使用了缴获的中国产携具。站长最初曾误以为是63式子弹袋,经网友提醒其实是56式半自动步枪的子弹袋,因为M16的20发弹匣比AK要薄,靠硬塞是能塞进去的


这种不知道算是换上CAR-15冲锋枪(607型)枪托的XM177E1,还是换上XM177E1消焰器的CAR-15冲锋枪?另外他的枪上使用了柯尔特早期的30发弹匣


装上夜视瞄准镜的XM177E1


提把上安装Barska 4x20瞄准镜的XM177E1


装上两脚架的XM177E1



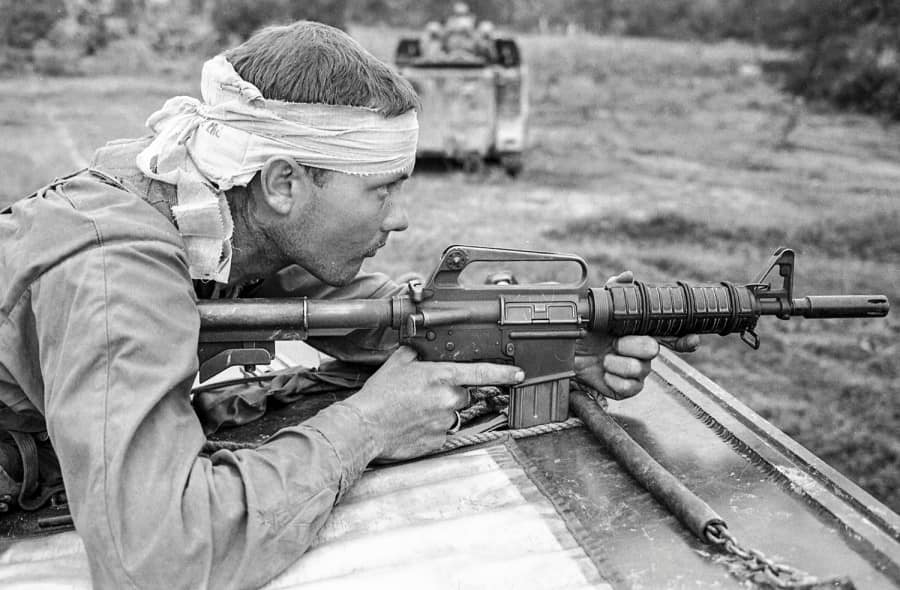

越南战场上的XM177E1


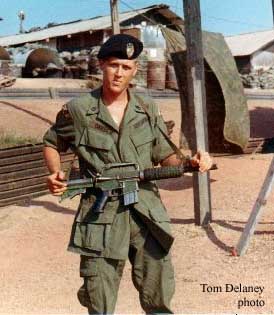

在越南的绿色贝雷帽,枪是XM177E1


手持空军型GAU-5/A的缅甸克仑族游击队儿童兵


把XM177E1的消焰器更换成M16A1的鸟笼形消焰器

同样是把XM177E1的消焰器换成M16A1的消焰器,而下机匣是XM177E2的


这些都是把XM177E1的消焰器换成M16A1的


安装XM16E1消焰器的XM177E1


民间玩家模仿的更换消焰器后的XM177E1,但下机匣是“全围栏”的


CAR-15冲锋枪(607型)及由其发展出来的XM177E1,但实际上从左边两把CAR-15冲锋枪是“全围栏”机匣,右边那把XM177E1则是平面机匣,所以这三把枪可能是民间用户自己组装的


这不是越战,这张是1995年时海豹4队的照片,却还在使用XM177E1


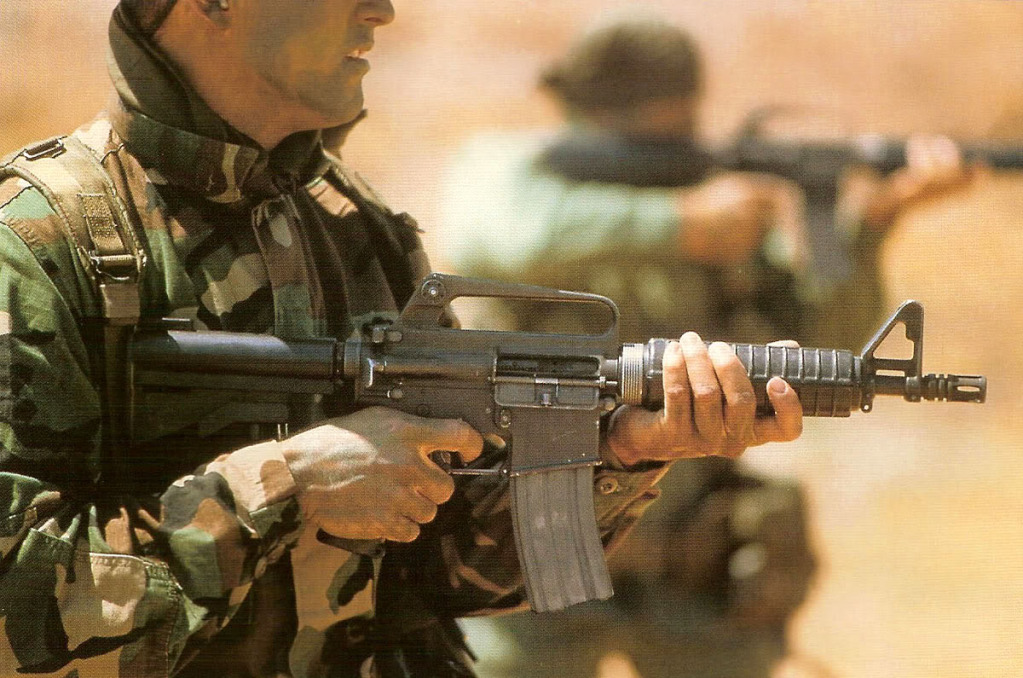

除了美国空军外,美国陆军特种部队也被发现在1980年代初仍有使用XM177系列的情况,此图中的XM177E1已更换了M16A1的鸟笼形消焰器


装备GAU-5/A的美国空军宪兵


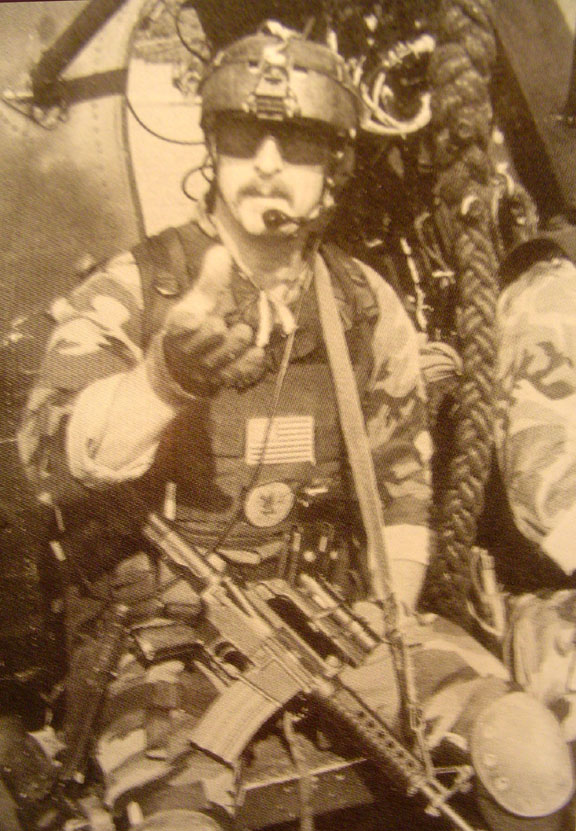

在20世纪90年代还在用XM177E1的三角洲队员


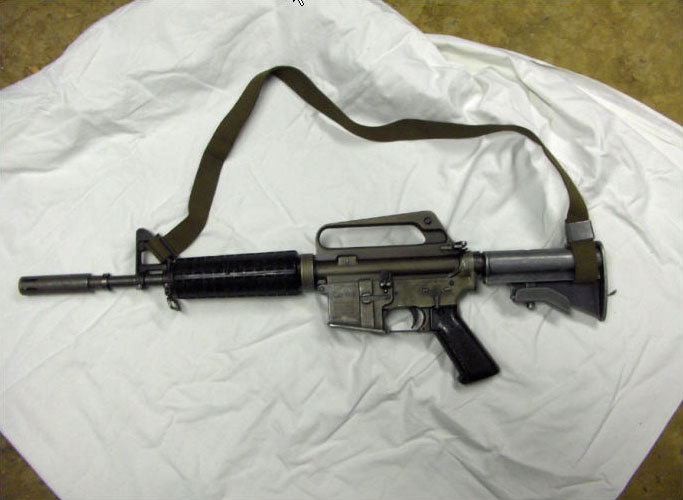

XM177E2、GAU-5A/B、GAU-5A/A图集

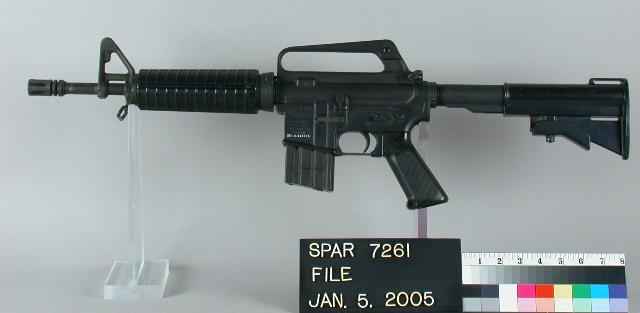

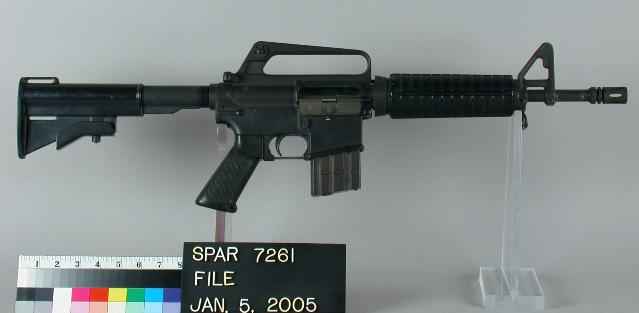

春田兵工博物馆里收藏的GAU-5A/A,并非出口型,看来柯尔特也曾试制过安装鸟笼形消焰器的XM177E2

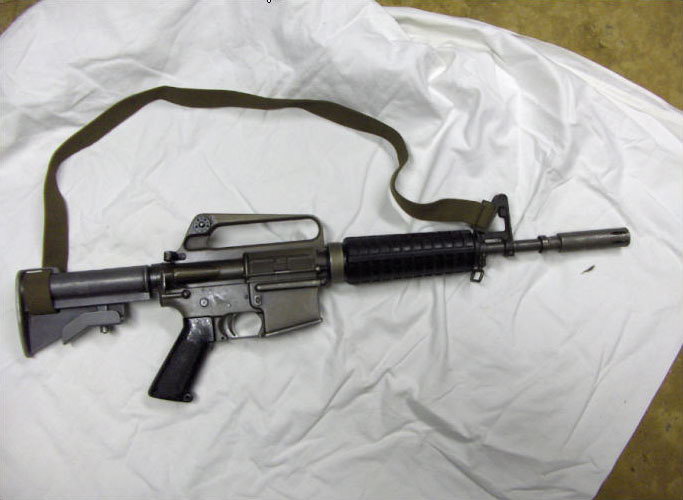

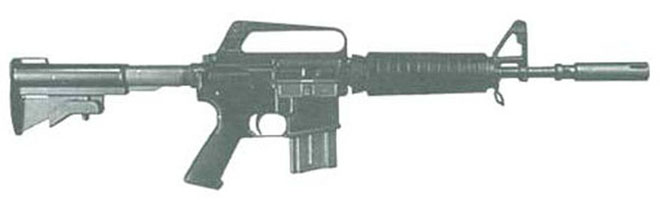

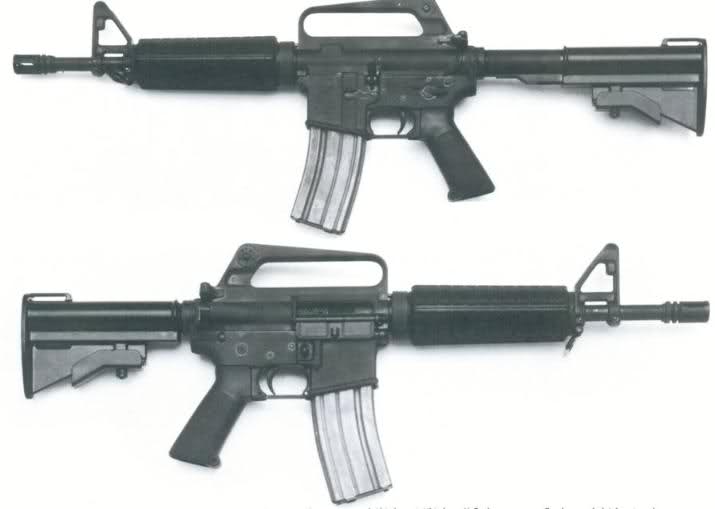

Colt Model 639是XM177E2的出口型(不是1984年后生产的733型),由于法律限制,只得把4.25英寸Moderator消声/消焰器换成M16A1的鸟笼形消焰器


“幸运”地装有4.25英寸Moderator的柯尔特639型,通常是出口给像英国SAS这样的“幸运”的外国用户

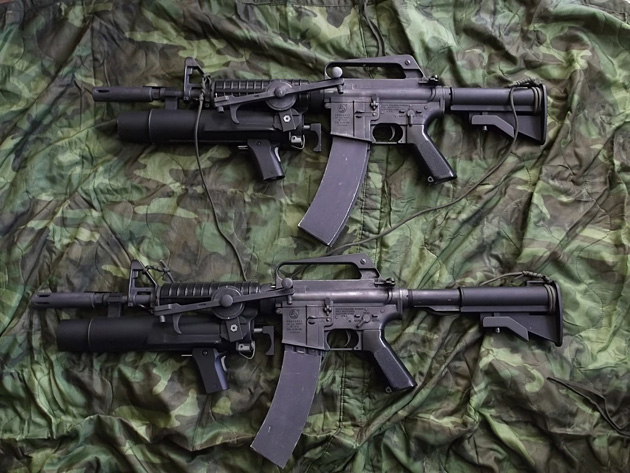

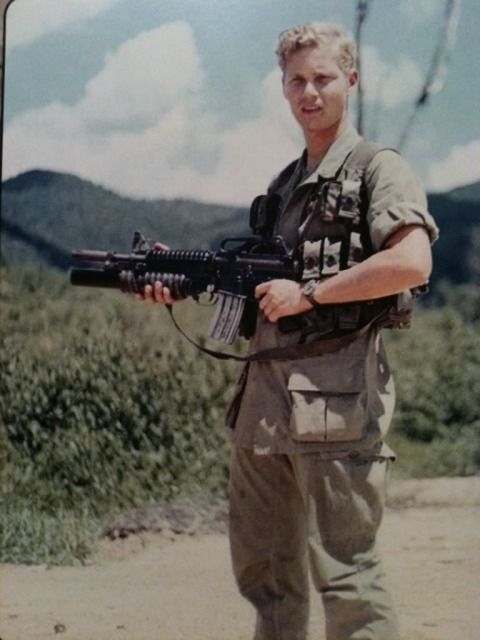

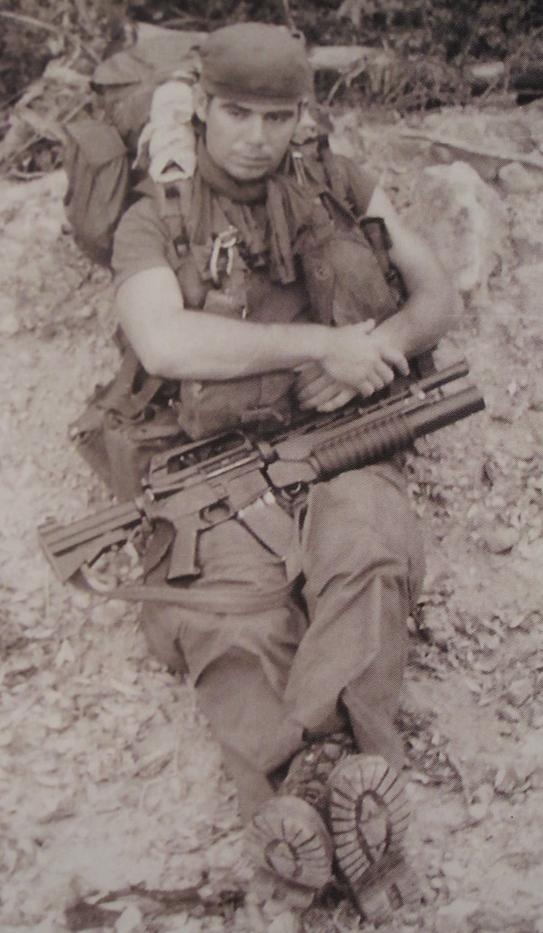

越战中后期会有这种挂M203的XM177E2

XM177E2的上机匣,装配在XM177E1的下机匣上


有些士兵把XM177E2的消焰器换成XM16E1的,使长度更短


1969年的照片,这个绿色贝雷帽也是把他的XM177E2换成M16A1的消焰器


安装一种特殊的喇叭形消焰器的XM177E2,这个消焰器的尺寸比较大,不是柯尔特608的喇叭口


越战中有士兵把备件里的M16的握把固定在护木下充当前握把,M16的握把是用螺栓拧紧在下机匣的握把座上,所以可以很容易地利用垫片把它拧紧在护木的散热孔上


在护木右侧DIY上小握把的XM177E2,还用胶布粘上一根通条在枪上

另一种加装前握把的方式,注意,这名SOG队员的XM177E2更换了一个固定枪托


在越战中一队SOG的侦察队利用直升机悬吊撤离的照片,右边那人也是用胶带把通条贴在护木上方


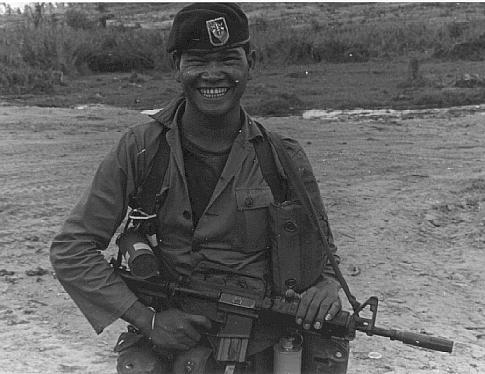

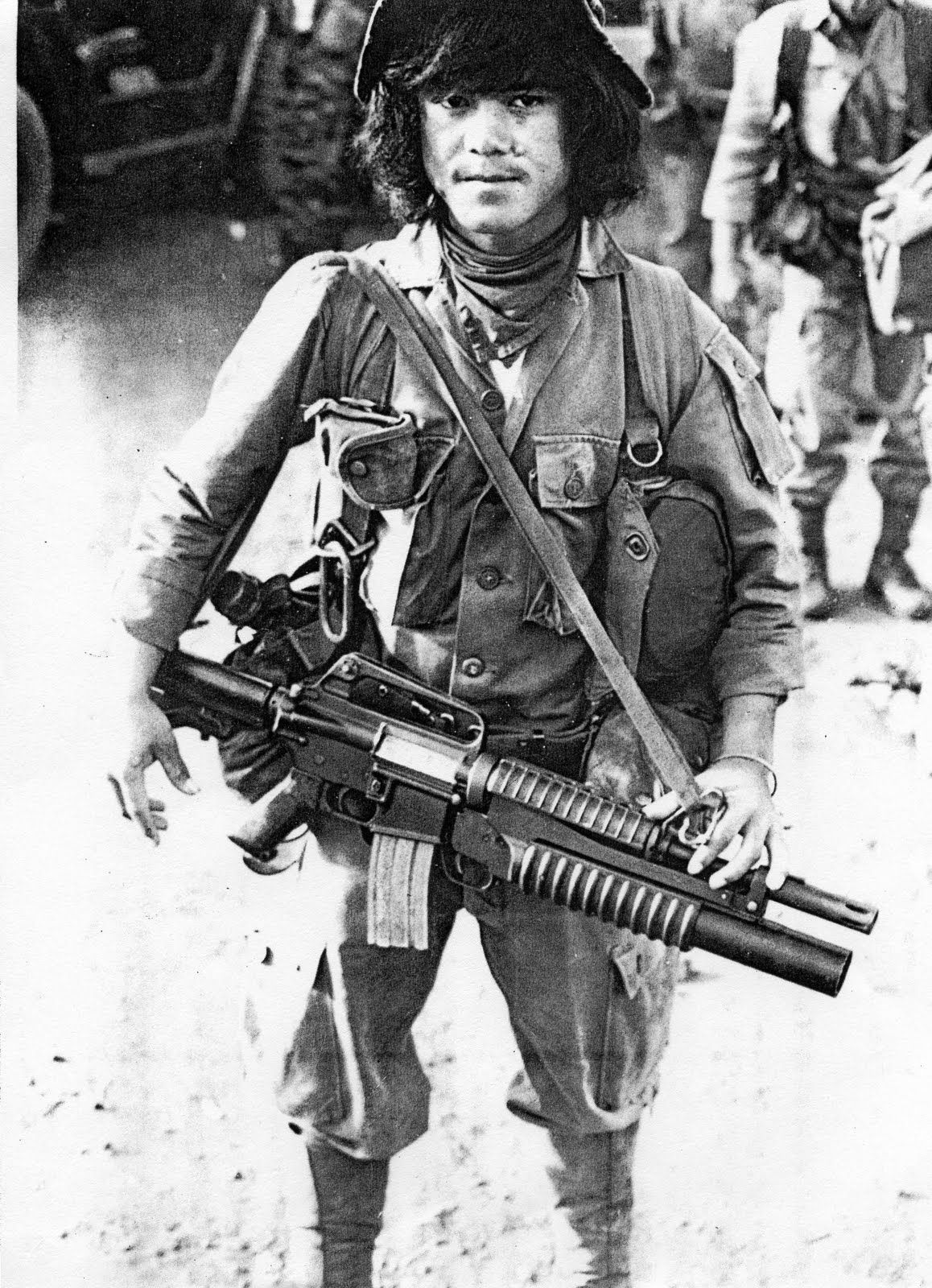

在越南的美国特种部队及军事顾问指挥下的南越特种部队,既有使用XM177E1,也有使用XM177E2



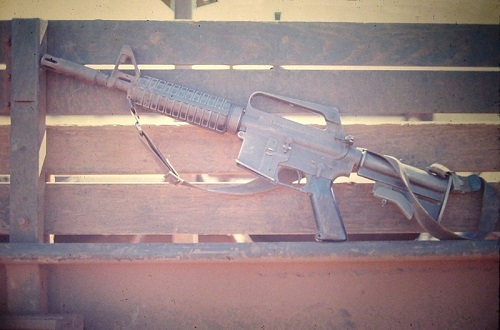

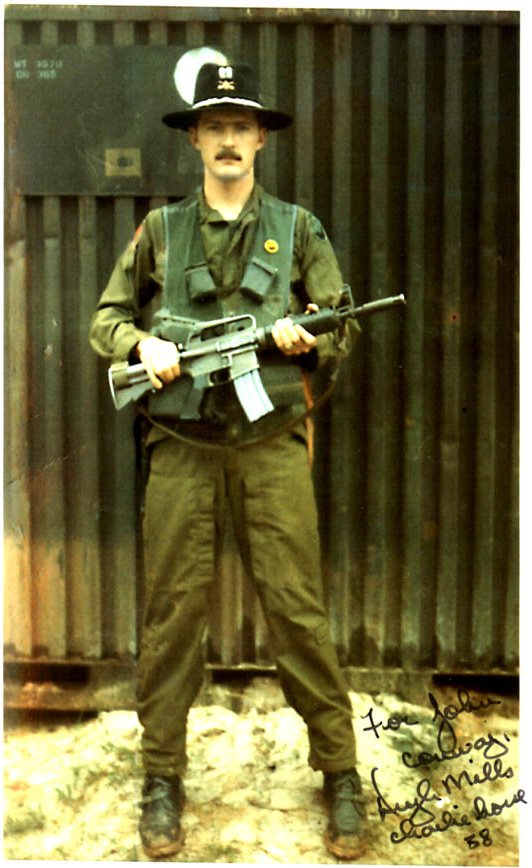

在越战中的XM177E2

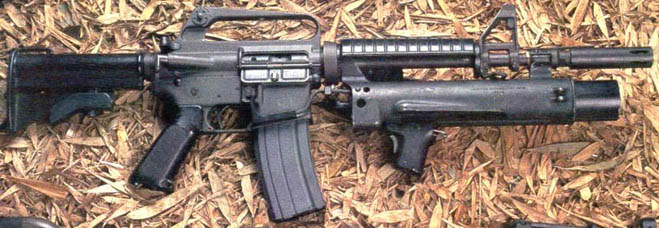

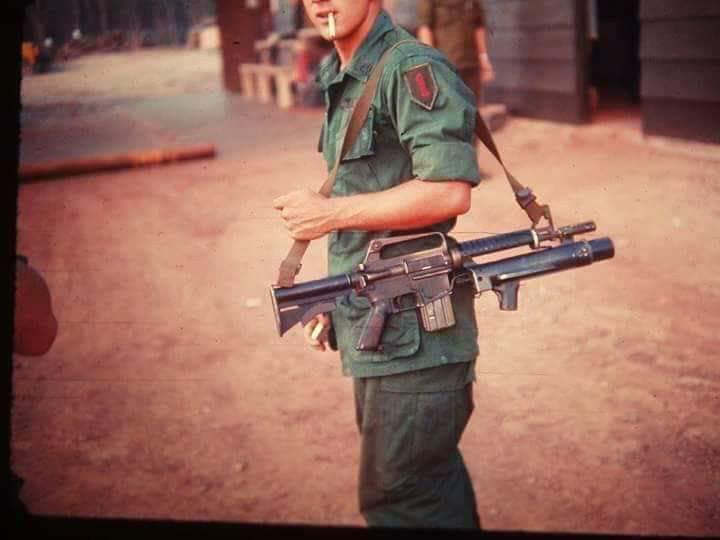

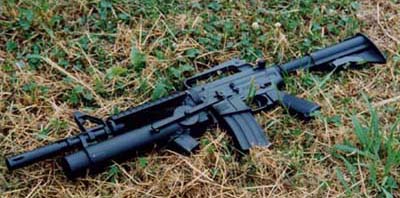

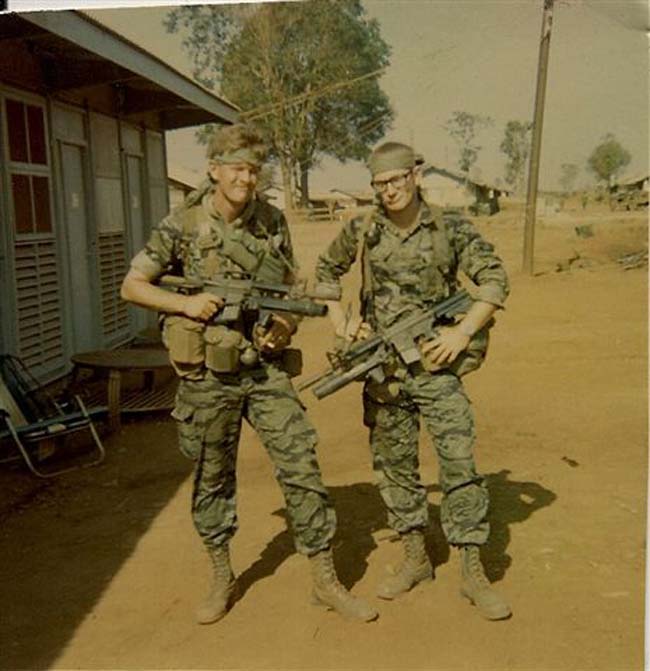

下挂XM148榴弹发射器的XM177E2

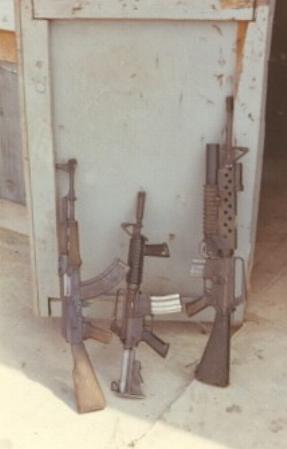

粗看起来好像是下挂XM148的XM177E1,但其实是更换了鸟笼形消焰器的XM177E2


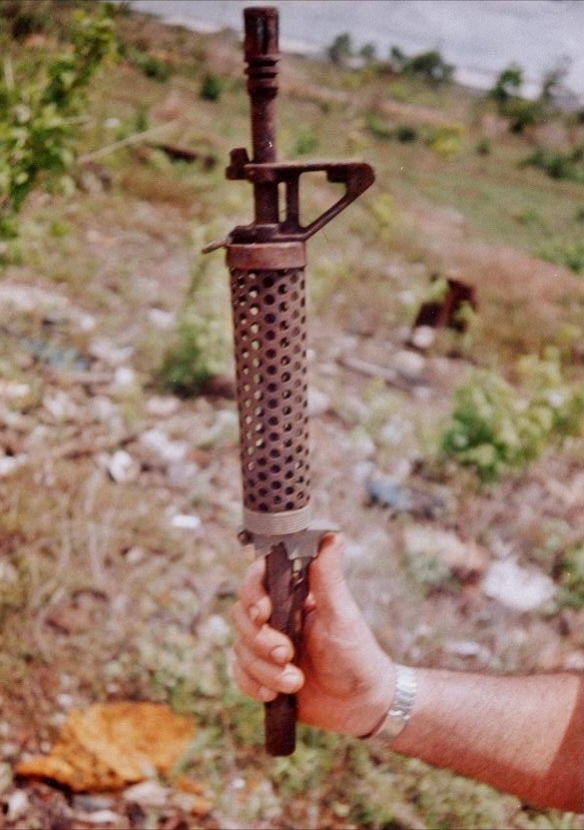

此图有意思的地方不是给XM177E2更换了消焰器,而是这个土制护木

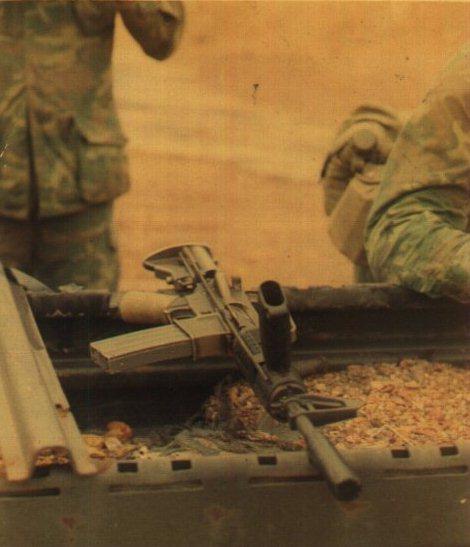

越战后期的XM177E2,此时已经开始装备比较可靠的30发弹匣,另外也有M203挂在枪上


越战后期,在XM177E2上使用SinglePoint O.E.G.准直式瞄准仪,他的背心是硬塞进中国的56式半自动步枪的子弹袋
用中国的56式半自动步枪子弹袋硬撑大并换一个加长的布盖后塞进30发弹匣

使用中国产56式冲锋枪子弹带来携带30发弹匣的绿色贝雷帽士兵


1970年营救越南山西战俘营的“象牙海岸行动”中使用的GAU-5A/A


“象牙海岸行动”参战人员合影,图中可见不少GAU-5A/A


1991年负责担任施瓦茨科普夫的贴身护卫的三角洲队员Timothy Griz L. Martin,竟然还在使用XM177E2,除了枪口的缓和型消焰器外,注意看已经磨白的铝合金枪托,这不是后来的塑料托,只是不知道这把枪有没有更换发射M855弹的枪管,或仍在使用M193弹


2018年被发现仍在使用XM177E2进行训练的三角洲突击队,但照片中的枪是C7式上机匣,有可能是把报废的XM177E2和COLT 723型的零件组装到一起改装成染色弹训练枪




1979年,美国空军CCT队员正在演习中,其时他们的装备是GAU-5A/A


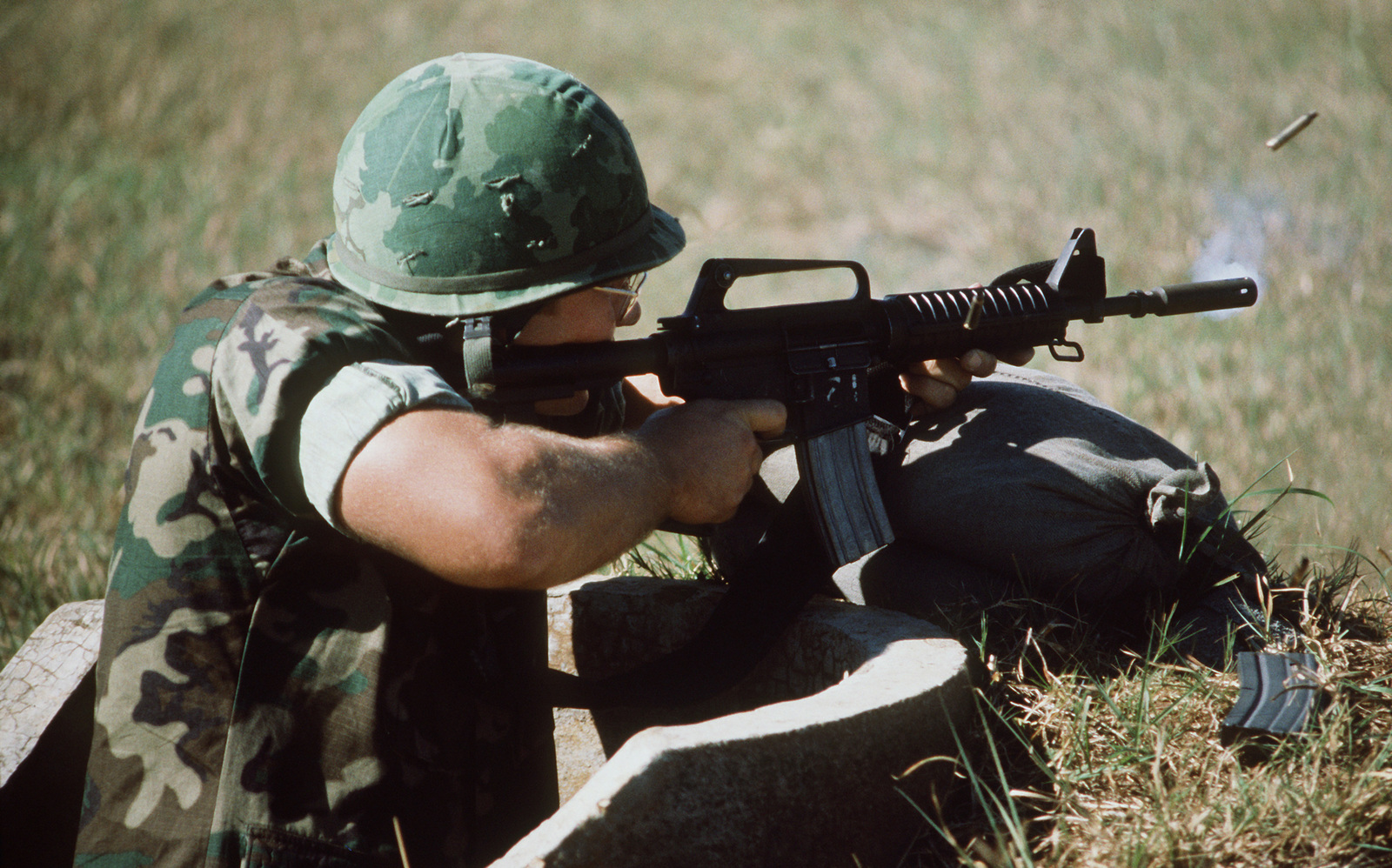

1980年使用GAU-5A/A进行射击训练的CCT


在1983年,使用GAU-5A/A的美国空军的空勤人员在进行地面战斗训练(美国空军的防务视觉信息中心——DVIC的图片,包括右边3张)
1981年,一名手持GAU-5A/A的空军CCT在丛林训练中


1982年,两名美国空军CCT的学员在进行训练,图中背包上的GAU-5A/A的消焰器被更换成普通M16步枪的消焰器。

1978年,两名渡河训练中的空军CCT队员


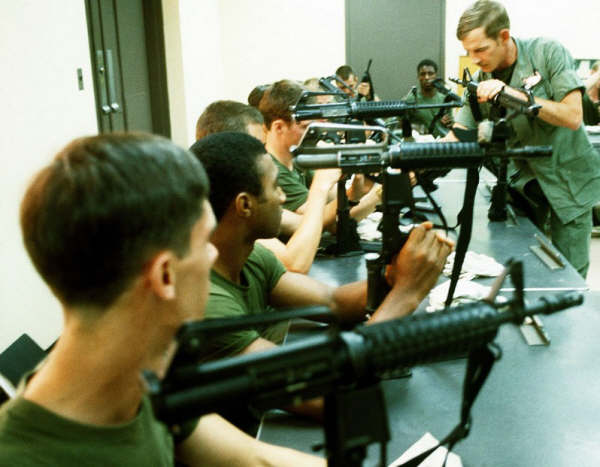

美国空军的CCT学员在学习维护他们的武器GAU-5A/A,有些枪是安装了M16A1的消焰器


1981年,一名CCT手中的GAU-5A/A安装了鸟笼形消焰器

1982年,一名训练中的CCT,也是更换了鸟笼形消焰器


1988年,训练中的CCT,图中这名士兵的GAU-5A/A也更换了鸟笼消焰器


1991年使用GAU-5A/A的美国空军CCT


1996年的空军PJ,手上的GAU-5A/A安装了ACOG,前有DIY的前握把


使用GAU-5A/A的空军特种作战气像部队SOWT


1972年空军的CCT在训练中,这些人的枪既有GAU-5/A,也有GAU-5P


手持
GAU-5A/A的美国空军基地的卫兵


一名装备着GAU-5A/A的美国空军的基地保安

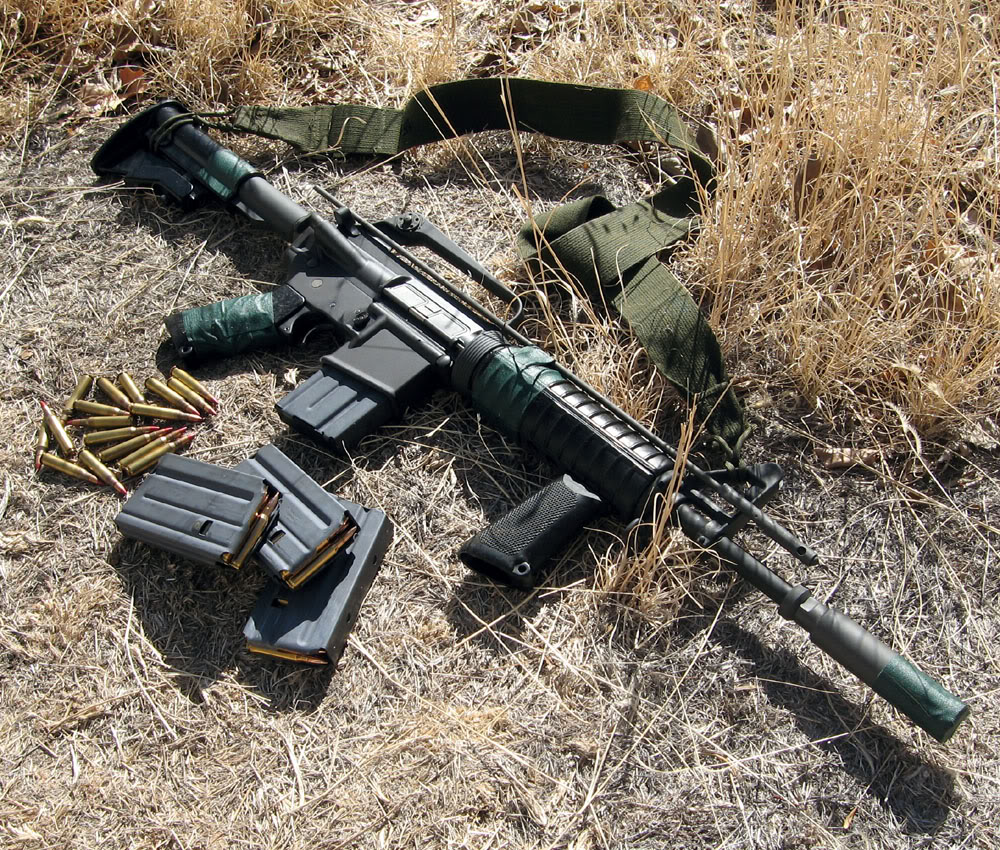

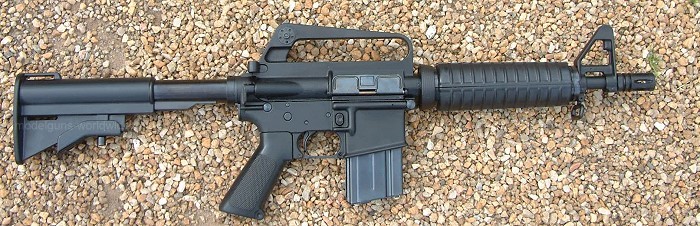

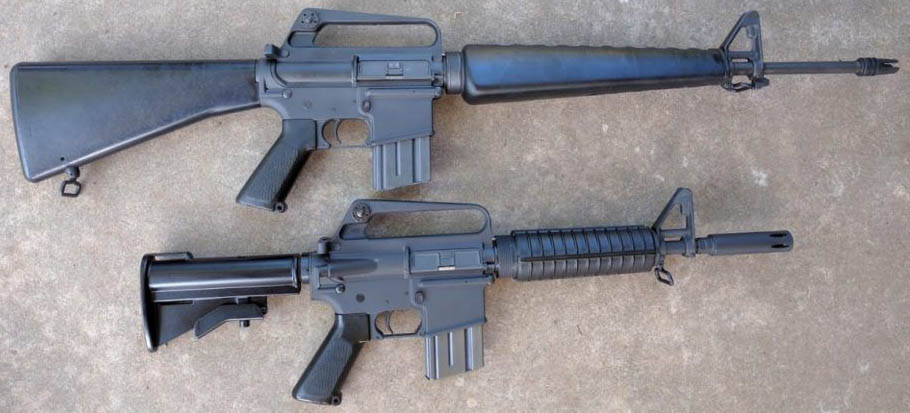

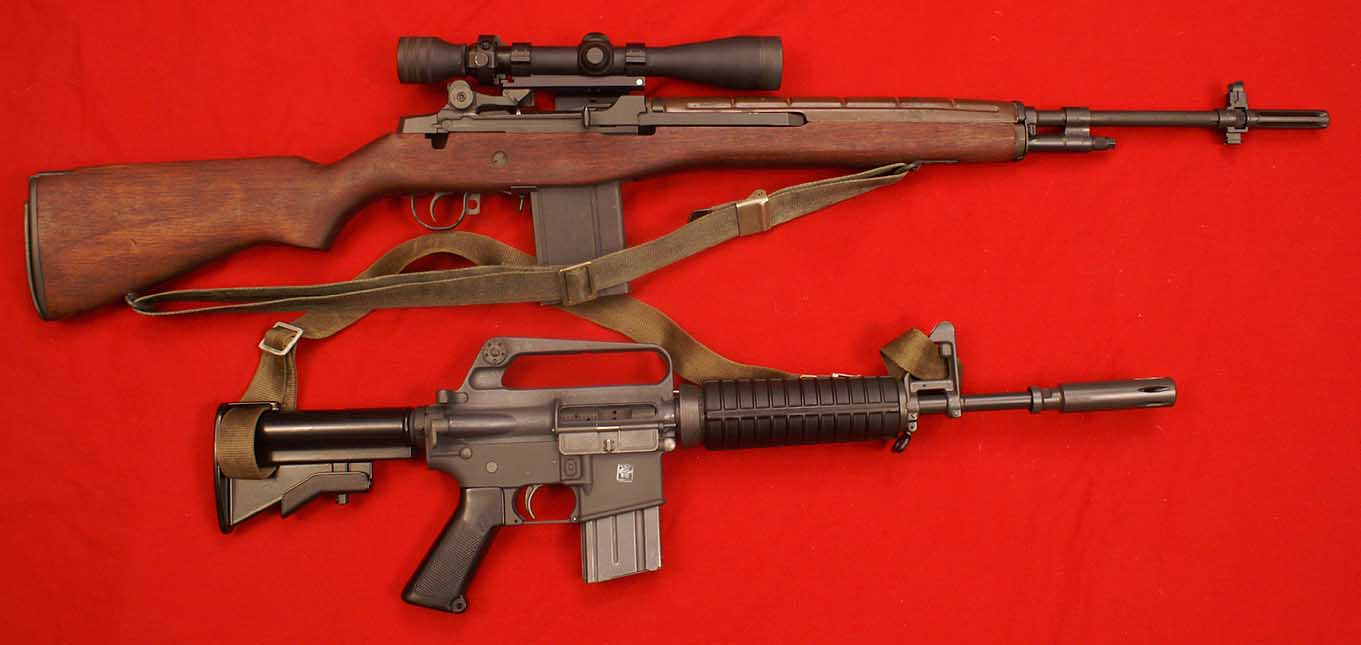

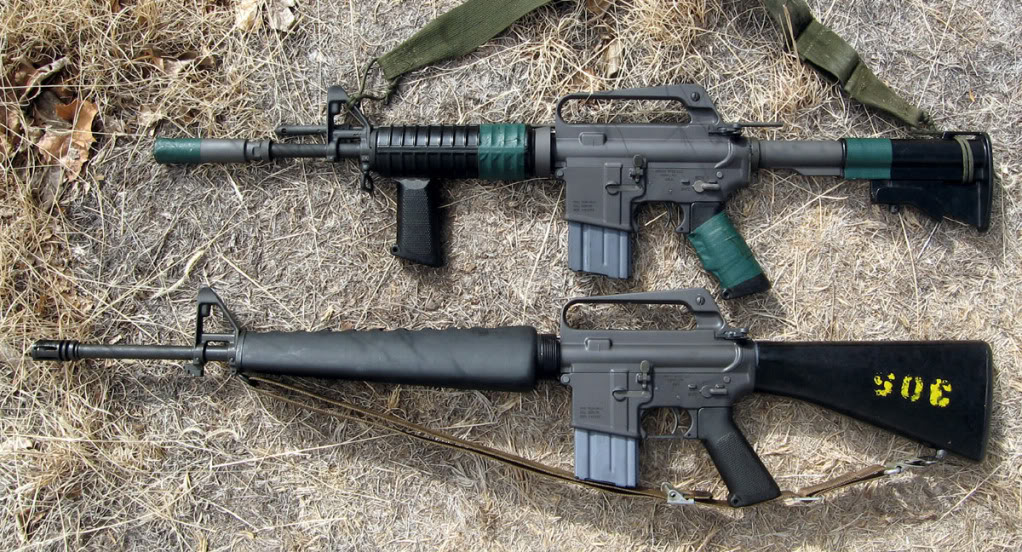

民间用户的收藏的克隆版XM177E2,最左图一起的是M16(602型),最右图一起的是XM21


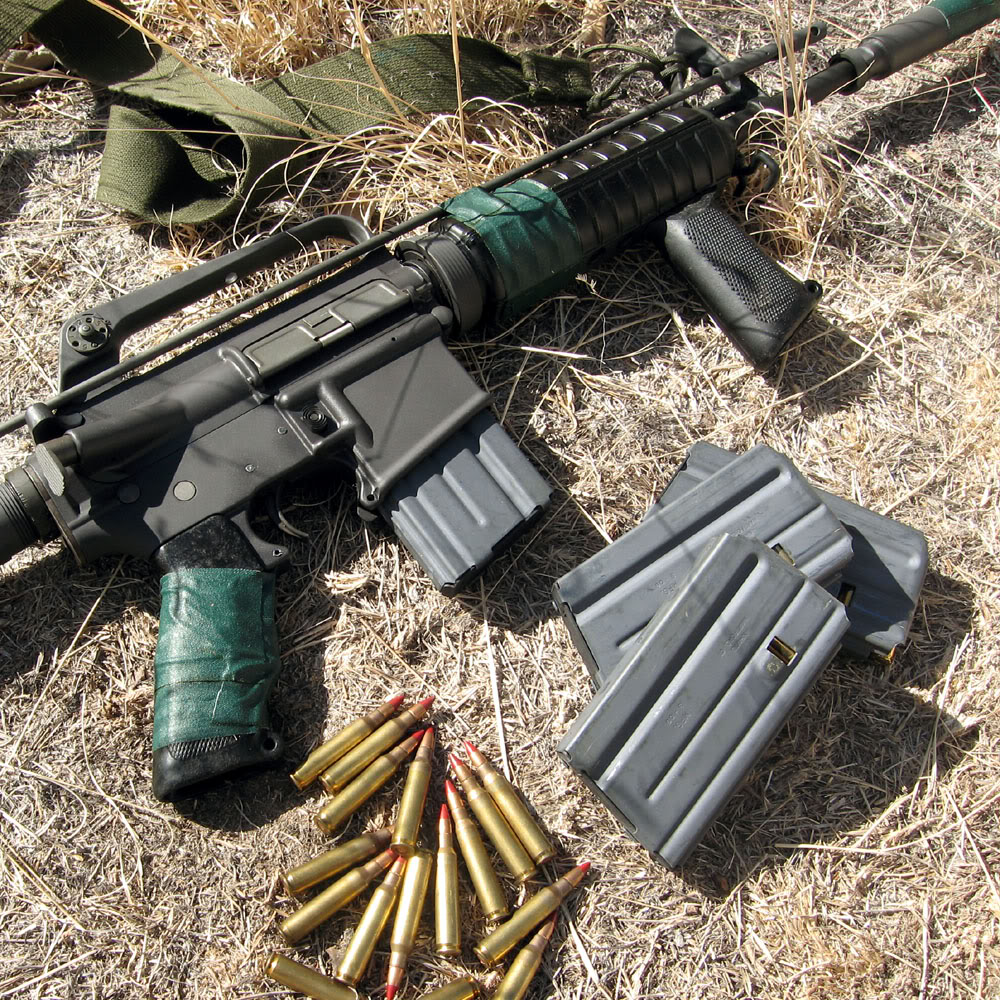

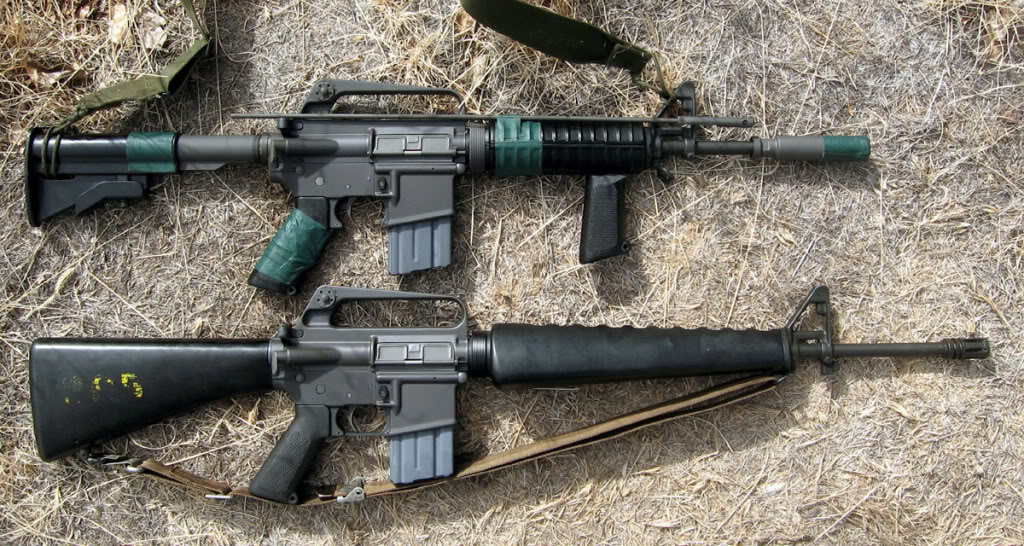

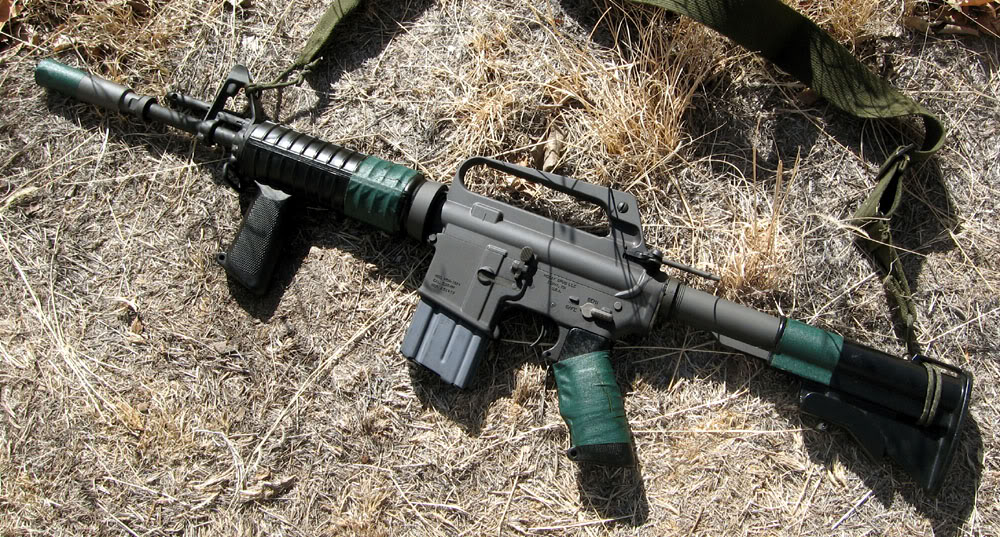

民间玩家用半自动下机匣改造成的XM177E2,不但加装了前握把,还很体贴地用胶布在枪粘上一根通条

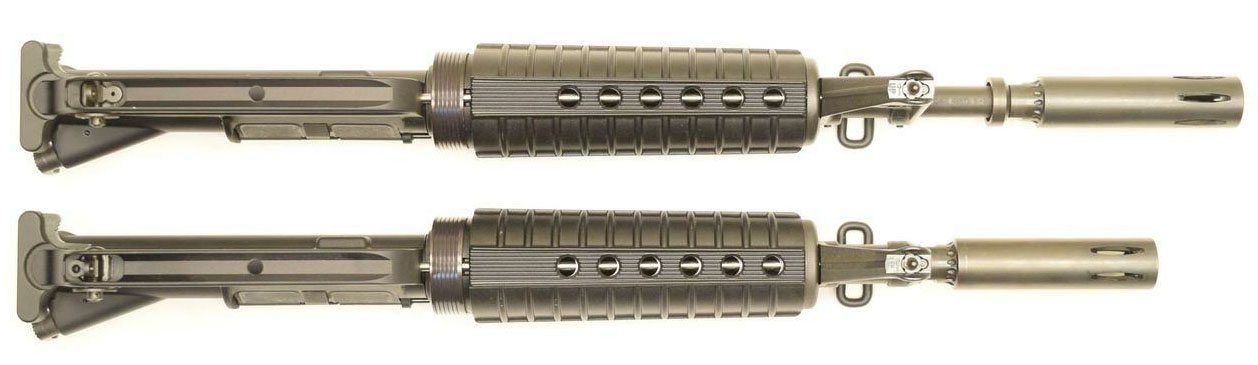

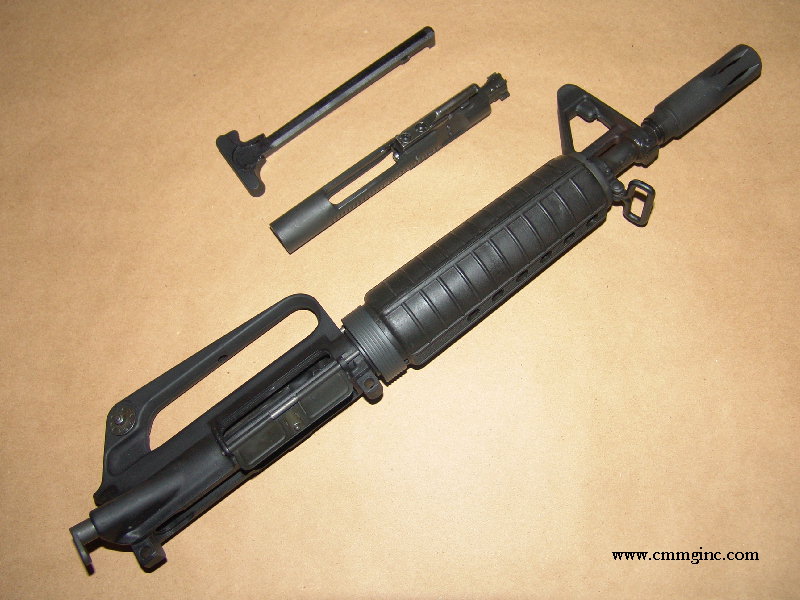

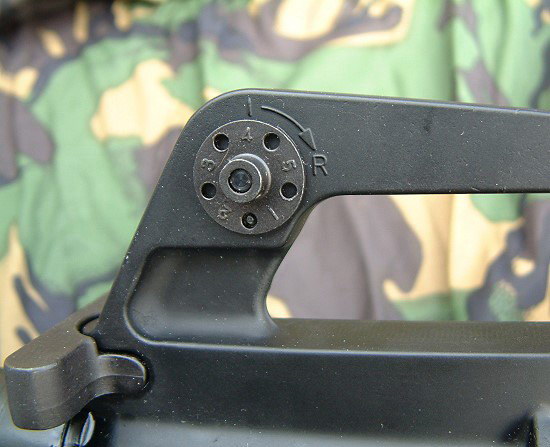

M177E1的上机匣

民间用户分别用XM177E1和E2的上机匣,与E2的下机匣组合在一起

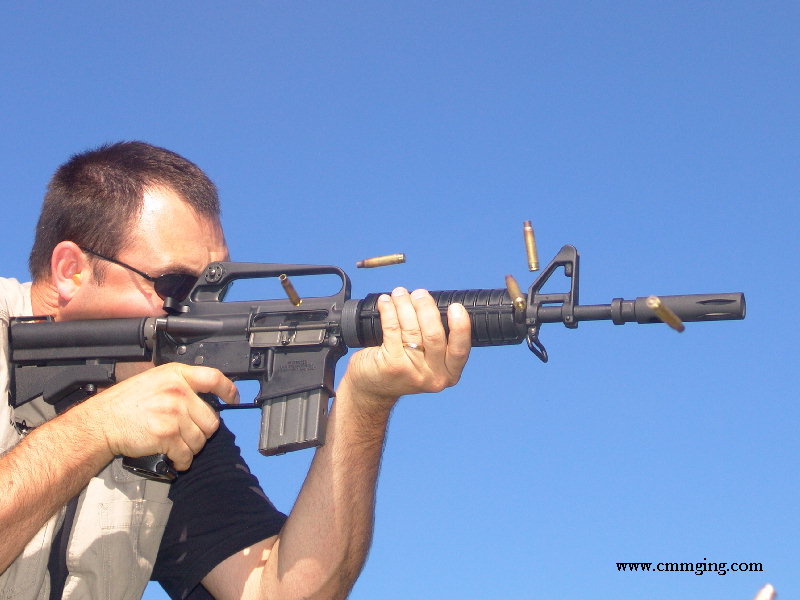

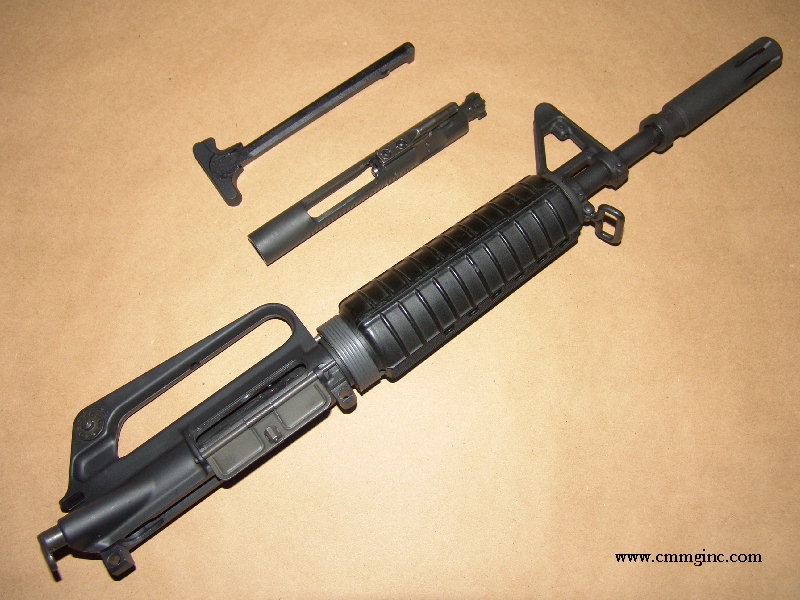

XM177E2的上机匣

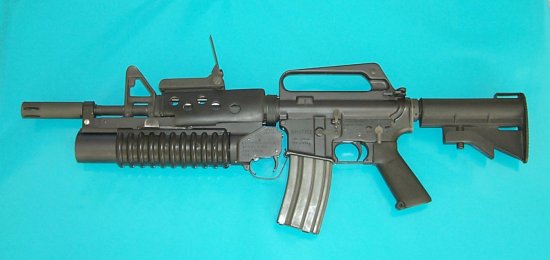

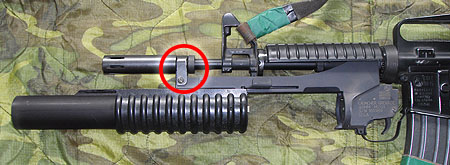

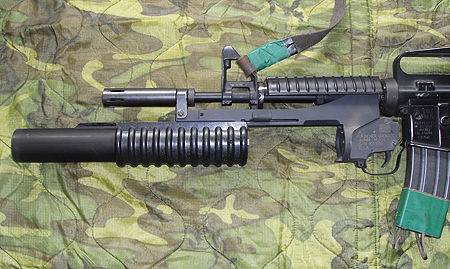

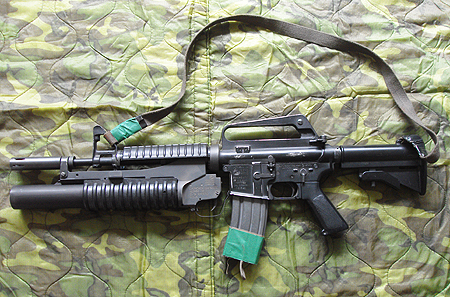

加挂M203榴弹发射器的XM177E2,这种短护木并不常见,实际上是民用玩家自己改装的

这把XM177E2在准星座下面有刺刀卡笋,有人说这是COLT生产的最后XM177E2,但实际上找不到这方面的资料,其实这是日本生产的AIRSOFT玩具枪,这是为了不增加模具,降低成本


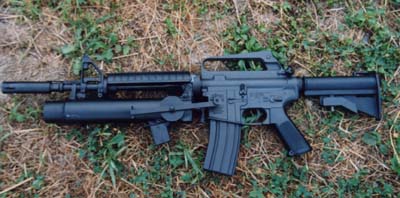

XM177E2及XM148的AEG玩具枪,但这个XM148的前挂点还原得不对,没有顶住“榴弹环”


同样是AEG玩家还原的XM177E2,这个XM148比较正确,又切走了刺刀卡笋,还做成DIY大容量弹匣的样子


这是日本制的打火药玩具弹的模型枪(即CAP枪),但枪身上的铭文与真枪是不同的

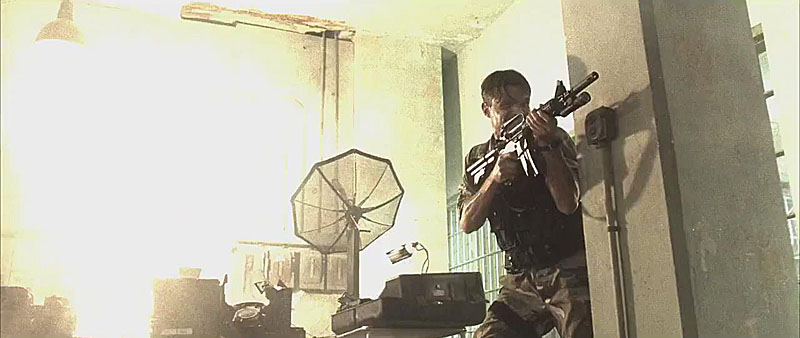

电影《THE ROCK》中有大量疑似XM177E2的步枪,不过其中一些是A1式提把,另一些则是A2式提把,而且消焰器的形状和长度都不太对,其实都是用其他M16A1或M16A2改装出XM177E2样子的道具枪


电影《G.I. Jane》中海豹突击队使用的步枪大多为XM177E2形式,但其实与《THE ROCK》里的一样也是改装出来的道具枪,许多细节都一样,也许就是同一家道具枪公司提供的装备


实际上,上面两部电影里的部分XM177E2是由这种假的XM177半自动民用型改装而成的道具枪,其消焰器的直径比原版的要小,而且没有消声功能,还永久焊接在枪管上,不能更换




Troy公司在2016年推出的45周年纪念版AR——复古的XM177E2,有时枪迷的枪也挺好赚的


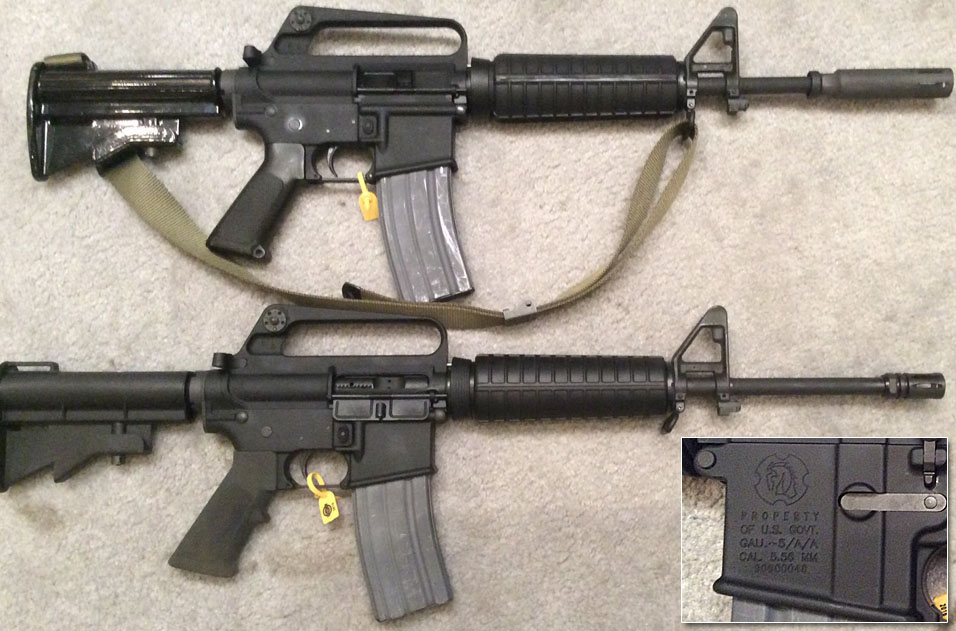

Troy公司的45周年纪念版空军型,上面是辅助推机柄GAU-5A/A,下面是GAU-5/P,但因为版权问题,不可能打上COLT的商标


GAU-5/P图集


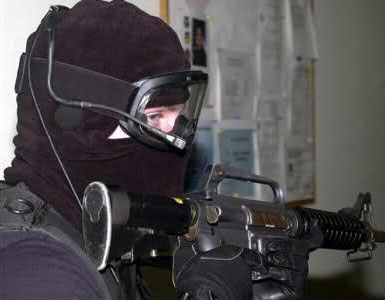

手持的是GUU-5P的美国空军空军保安部队女兵(USAF官方网站,包括下面几张)


沙漠风暴期间使用GAU-5/A和GAU-5P的空军保安


最初有人说这是1993年在摩加迪沙的CCT,但也有人说是1992年时的照片,不管是哪一年,都确认是空军的CCT,虽然他的打扮看起来很像电影《BLACK HAWK DOWN》中的三角洲突击队员。这枪上的护木很有趣,散热孔是左右分布的,所以这极可能是GAU-5/P。因为GAU-5/P是用旧枪翻新换管改装出来的,有可能这一把枪翻新时用了旧式三角护木的固定箍来改装,所以圆形护木就变成左右结合


美国空军装备的A1式卡宾枪,下机匣有辅助推机柄,所以这可能是柯尔特653型,而非GAU-5/P
