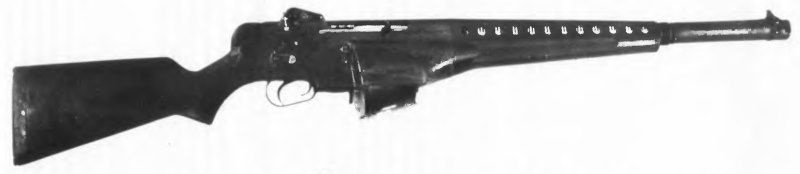

AAI SPIW第一代原型枪

AAI公司在1964年所推出的SPIW原型枪采用的是配合其XM110箭弹的底火后坐式枪机自动原理，在1960年5月初，由于XM110是在1960年定型的，所以这种活塞式（Piston Primer）原理的自动机应该在1950年代后期就已经研制并试射了。

AAI SPIW的点杀伤部分的自动原理是这样运作的：当又重又大的击针打击底火、引燃发射药后，火药燃气产生的压力不仅推动了包裹箭弹头的牵引式弹托向前运动，同时也推动活塞式底火向后运动。在此期间，击针仍然紧压在活塞式底火上，因此活塞式底火便推动击针向后运动，粗大的击针在运动中通过凸轮的作用带动枪机头旋转开锁，并由此获得的动作机构完成自动循环所需要的能量。由于指标要求在3发点射情况下可连续射击20次，因此AAI SPIW采用60发容量的弹鼓供弹。

AAI SPIW的的面杀伤部分是采用泵动原理（也称为唧筒式）供弹的40mm榴弹发射器，供弹管里可容纳2发备弹，再加上膛内容纳的1发，共携3发40mm榴弹。

该枪全长39.9英寸（约1013mm），空枪重约11磅（约5公斤），包含60发箭弹和3发40mm榴弹在内的战斗全重为13.3磅（约6公斤）。XM110弹在AAI SPIW的18英寸（457mm）枪管上发射时初速为4820英尺/秒（1469m/s）。3发点射时的理论射速高达2400发/分，但全自动射击时通过减速器，把射速降低至700发/分左右。

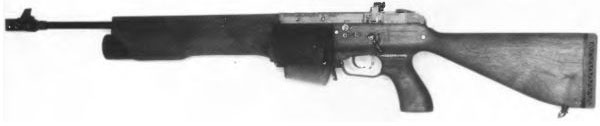

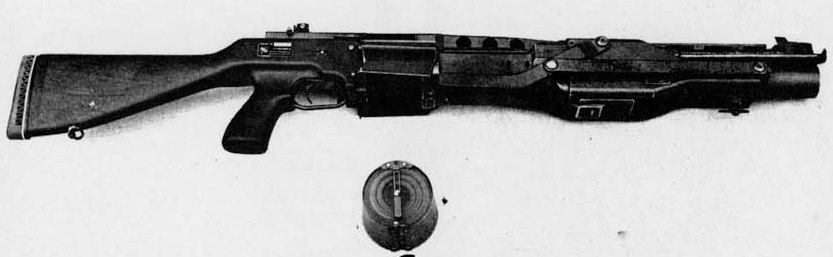

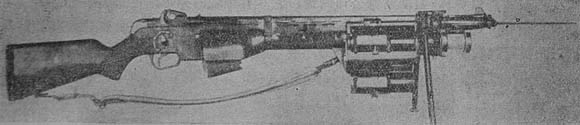

安装有3发榴弹发射器的AAI第一代SPIW原型枪

AAI SPIW第二代原型枪

第二代AAI SPIW原型枪在1966年研制成功。该枪是在以前设计的基础上，重新设计了一个巧妙的一体式聚合物枪托，代替原来的木制枪托；另外弹鼓的尺寸和动作机构的运动距离上都比第一代稍长，这是由于所发射的XM645弹的全弹长度比XM110稍长；为了减轻系统总重量，又重新设计了一种一次性的半自动榴弹发射器，其特点是在发射器前部有一个口琴式的弹仓，里面装入3个预先封装好40mm榴弹的发射筒，每发射一次就把打空的发射筒弹出，然后把一个发射筒顶到发射位置。这种一次性榴弹发射器被称为DBCATA，即“一次性枪管及面目标弹药筒（Disposable Barrel and Cartridge Area Target Ammunition）”的缩写。DBCATA榴弹发射器的重量比起之前的泵动榴弹发射器要大幅降低，但成本则要高得多，毕竟每次射击后都要扔掉一个发射筒。而且，DBCATA的发射筒不能配合标准40×46mm榴弹的弹壳，这意味着需要生产专门的榴弹。这样的方案当然不可能通过效费比的鉴定，再加上点目标火力部分在1966年的对比试验中也失败了。所以第二代AAI SPIW原型枪依然没有取得成功。

另外，第二代AAI SPIW最初仍然采用60发容量弹鼓，但后来陆军放宽了指标后，又研制了一种50发容量的弹鼓，这样尺寸和重量都略有降低，但即使这样，距离重量目标仍然是太远。

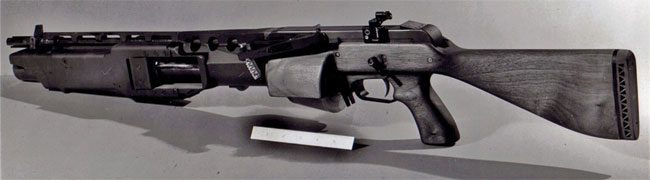

AAI公司在1966年初试制的第二代SPIW原型枪，在口琴式弹仓内的是3个装有榴弹的发射筒

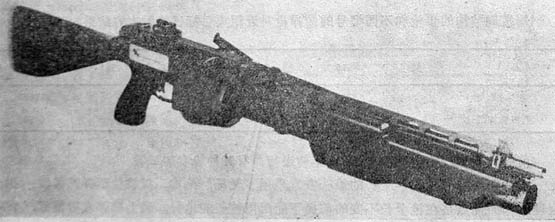

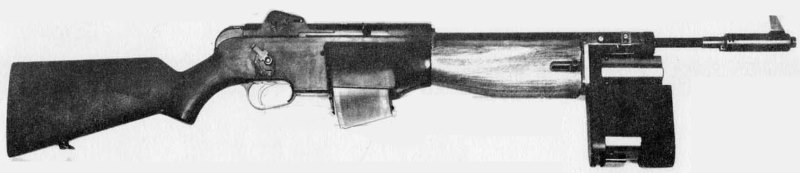

AAI公司曾尝试过在SPIW原型枪上只安装一个DBCATA榴弹发射筒，这样可以减轻不少，但却不符合3发榴弹的指标

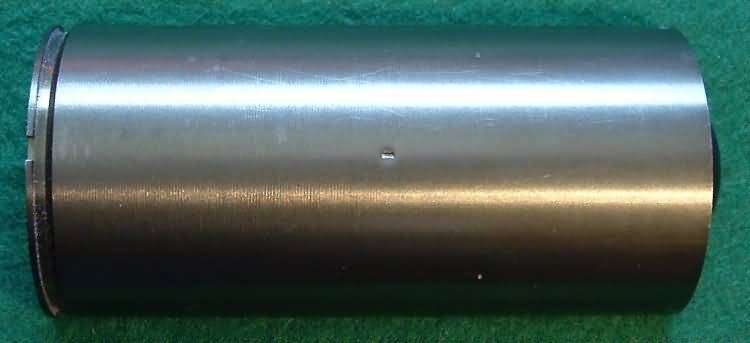

DBCATA榴弹发射器的发射筒外观

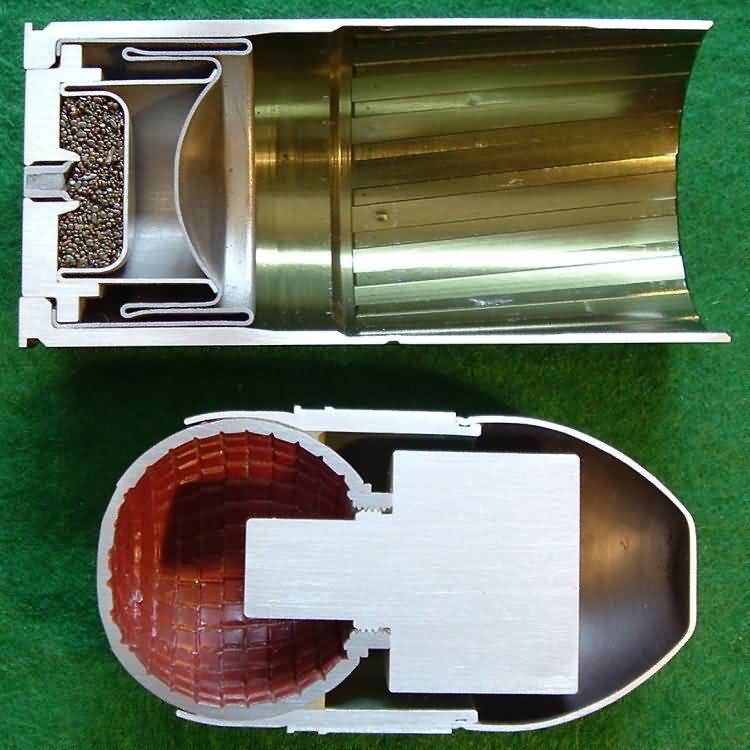

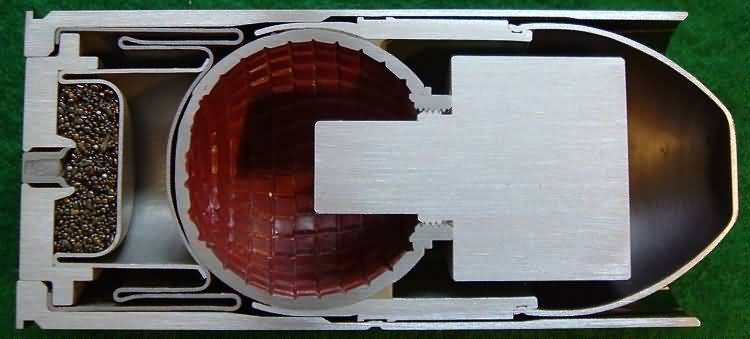

DBCATA榴弹发射器的内部结构

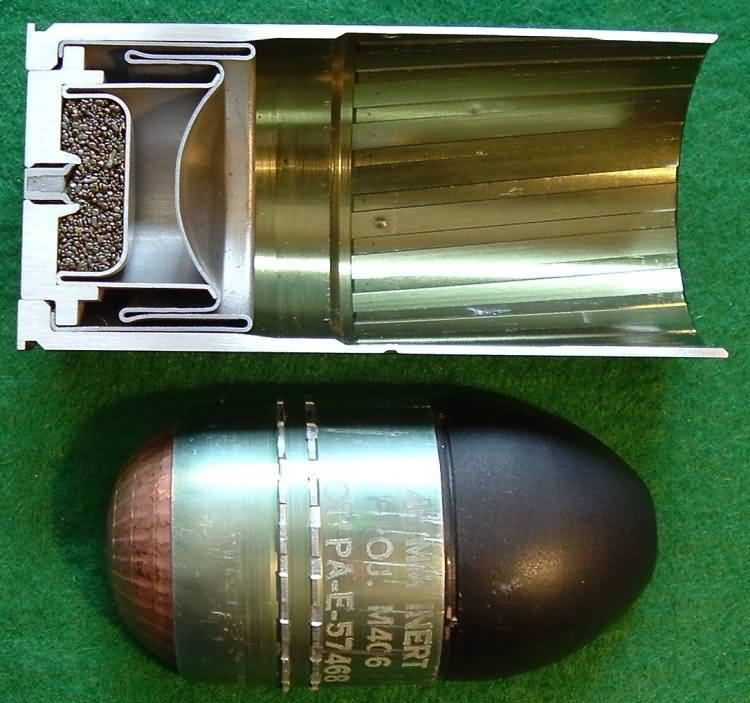

当DBCATA榴弹发射器发射完后，带有膛线的发射筒连同榴弹的弹壳一起扔掉，从弹壳的结构可以看出，这不是标准的40X46mm弹壳

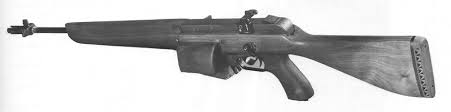

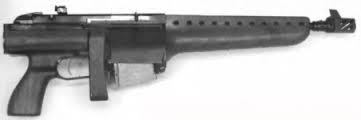

不安装榴弹发射器时的第二代AAI SPIW原型枪

后SPIW时代的AAI原型枪

其实美国陆军在1967年后就已经不再主动发起SPIW的研究和试验，虽然没有正式宣布，但已经形同放弃。不过陆军还是在1967年2月授予AAI公司一部分“工本费”以鼓励他们继续SPIW原型枪的改进，而由于春田兵工厂即将关闭，但还没有找到接手春田SPIW研究的企业，所以陆军干脆把春田兵工厂的第二代SPIW原型枪也送到AAI公司，希望AAI公司也可以对其进行进一步的改进和试验，直到找到春田SPIW的接盘侠。

AAI公司对自己的原型枪经过反复修改后，在1967年至1968年间，又公布了一种系列的原型枪，形成一个枪族。这可以看成是第三代原型枪了。这个SPIW枪族中除了标准的步枪外，还包括有无托结构的步枪和弹链供弹的轻机枪。然而陆军并没有对AAI的SPIW枪族进行正式的测试。但在公司内部的试验中，仍然有许多问题无法解决，只好继续改进。再后来，AAI公司参加FRS项目时提交的XM19原型枪，就是在这种最后的SPIW原型枪基础上再次改进而成的。

这种最后的AAI SPIW原型枪除了在技术细节上的改进外，在外观上也有了明显的变化，而且针对一直备受测试人员抱怨的枪口焰和噪声过大的情况，这次在枪口中安装了一个消声器来缓解这方面的问题。另外，AAI公司抛弃了那个效费比偏低的DBCATA一次性榴弹发射器，改为一种类似转轮弹膛结构的榴弹发射器。把标准的40×46mm榴弹分别装在3个呈弧形排列的并联弹膛内，每发射一发，就手动滑动一次弹膛，使下一个弹膛对准发射筒。这样的设计比起DBCATA要经常实惠得多，只不过系统总重始终是跨不过去的一道坎。

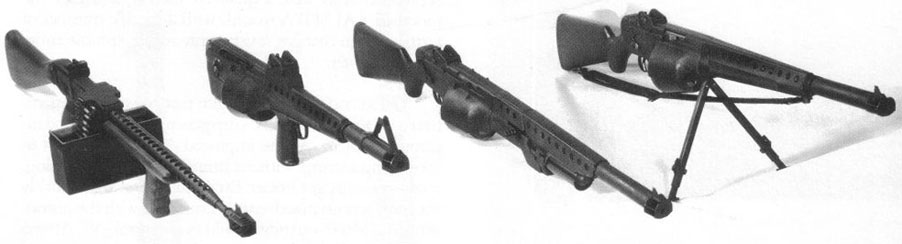

AAI在1967年推出的SPIW枪族，其中包括无托结构的试验型（尽管陆军明确表示不要无托结构），以及弹链供弹的轻机枪型

SPIW枪族标准步枪的侧视，除护木的改变外，枪口上安装的消声器是最明显的特征

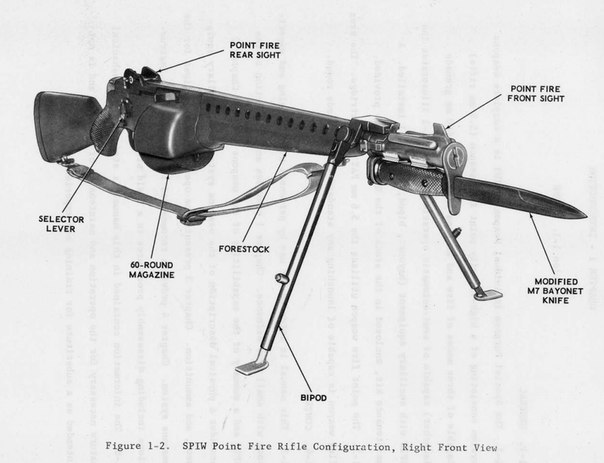

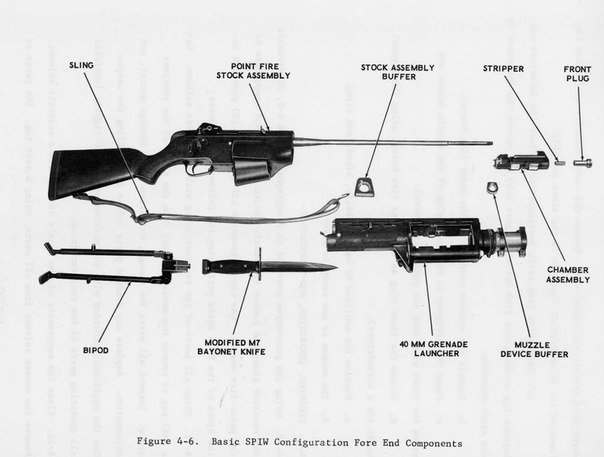

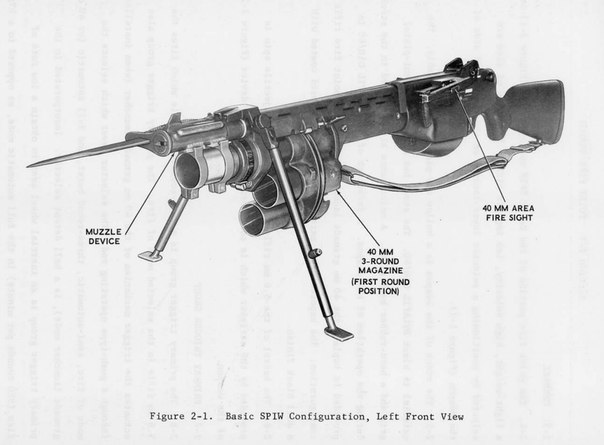

装上两脚架、刺刀和3连发榴弹发射器后的AAI SPIW步枪

SPIW枪族里的短枪管及折叠枪托卡宾枪

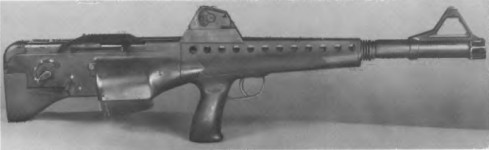

SPIW枪族里的无托步枪

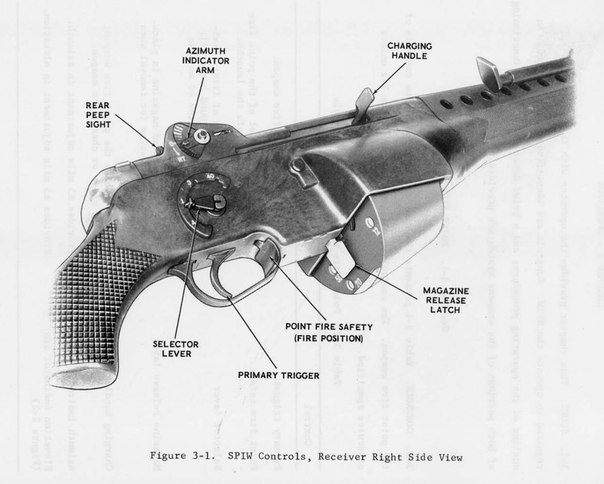

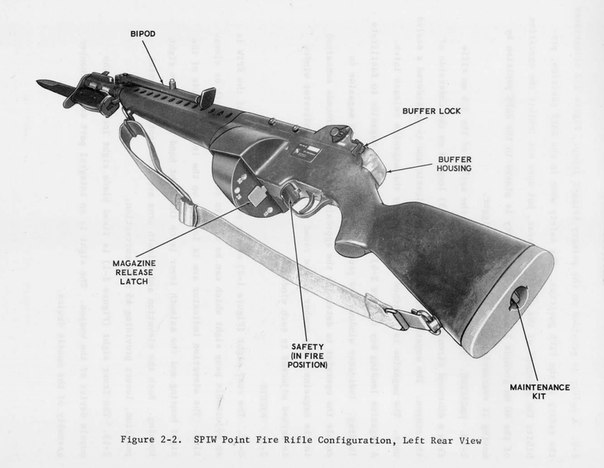

AAI SPIW的最后一型细节

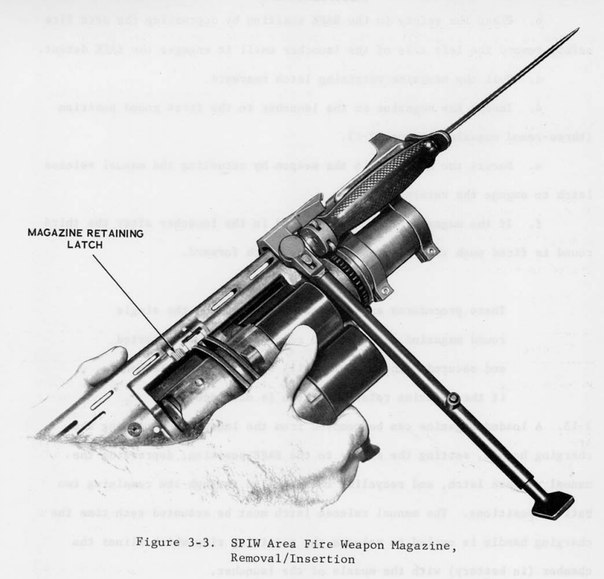

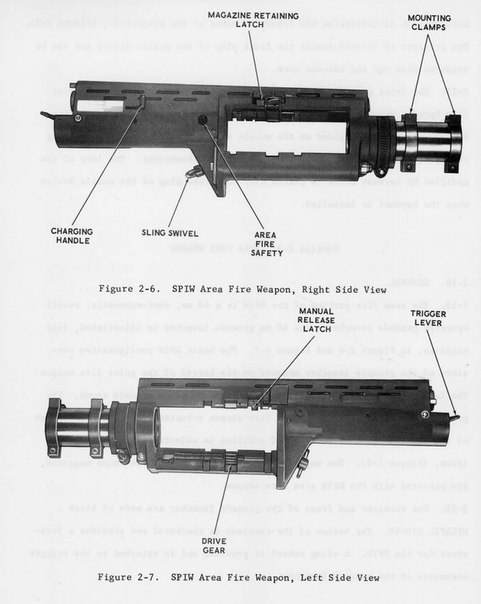

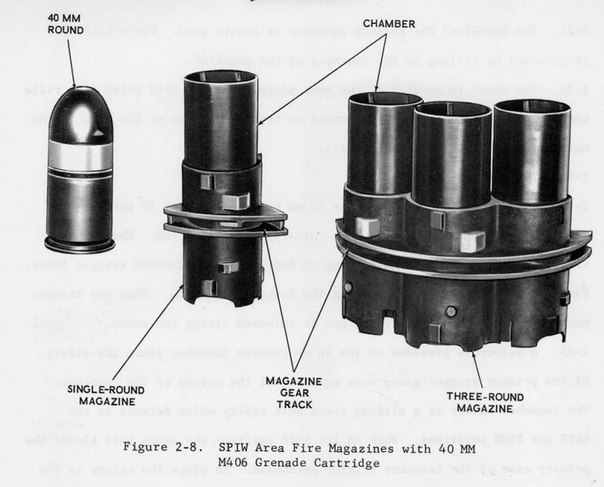

滑动式弹膛设计的榴弹发射器

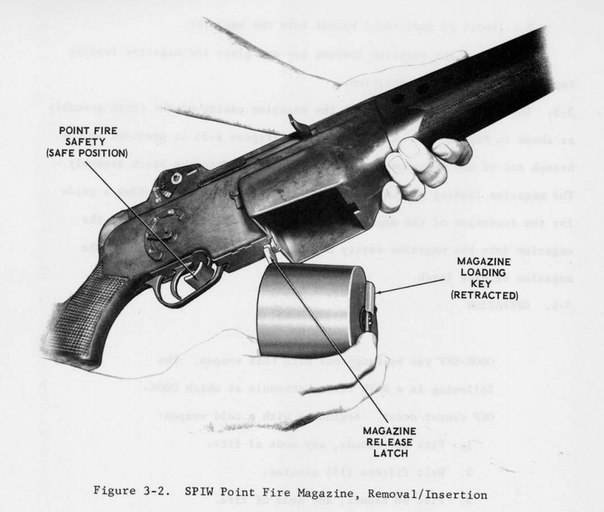

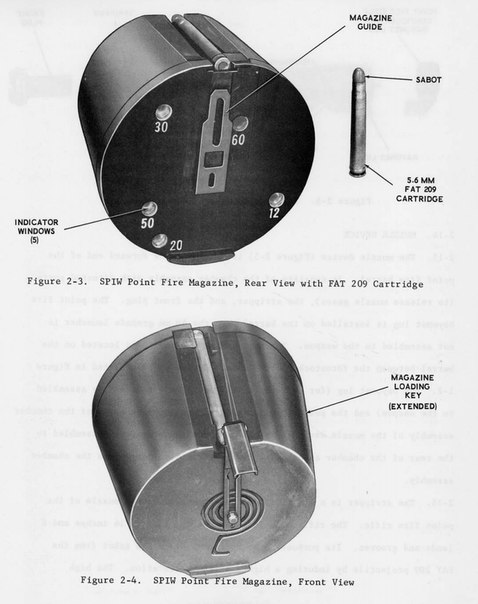

AAI SPIW的60发弹鼓

存放在岩岛兵工厂博物馆里的AAI SPIW（最下面1支）
