手册简图

AUG-A1 AUG-A2 AUG-P
AUG-SMG AUG-HBAR AUG-9mm
AUG-A3 USR AUG-A3 SF
件配 手册简图 澳洲F88改进型

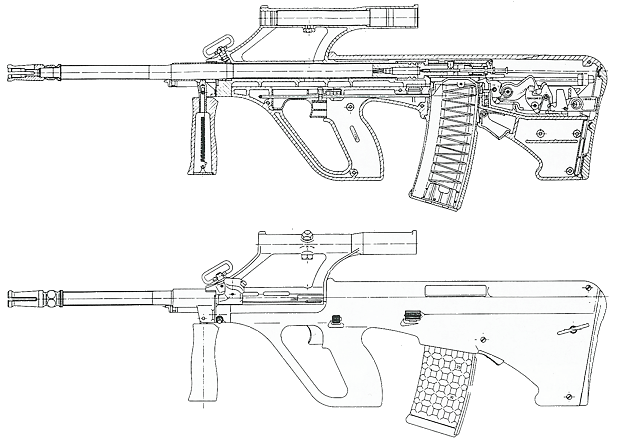

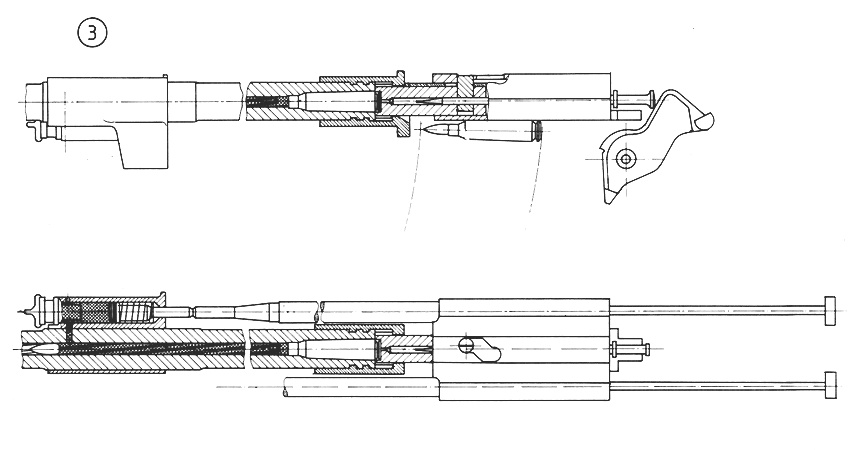

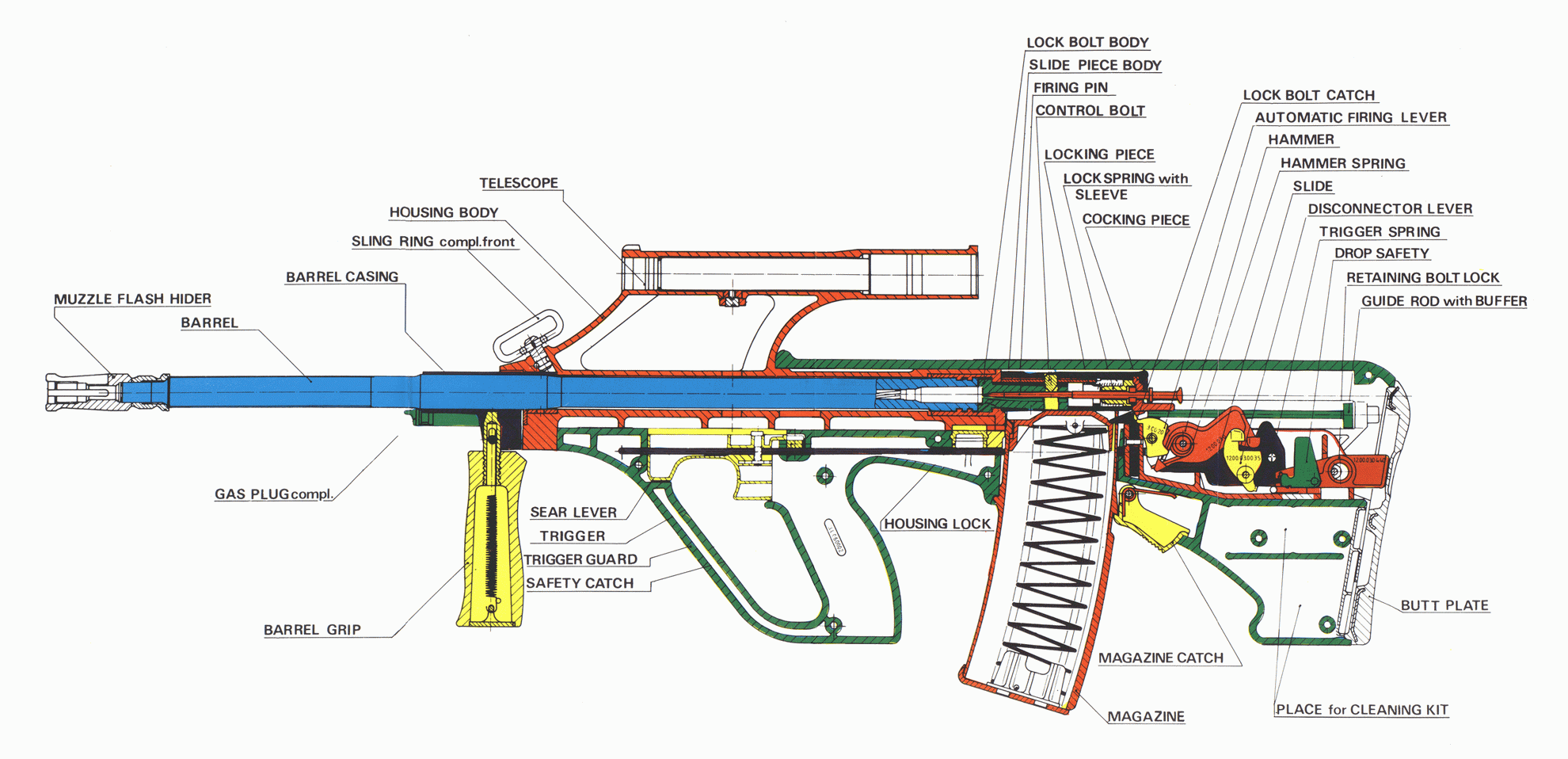

平面剖面图

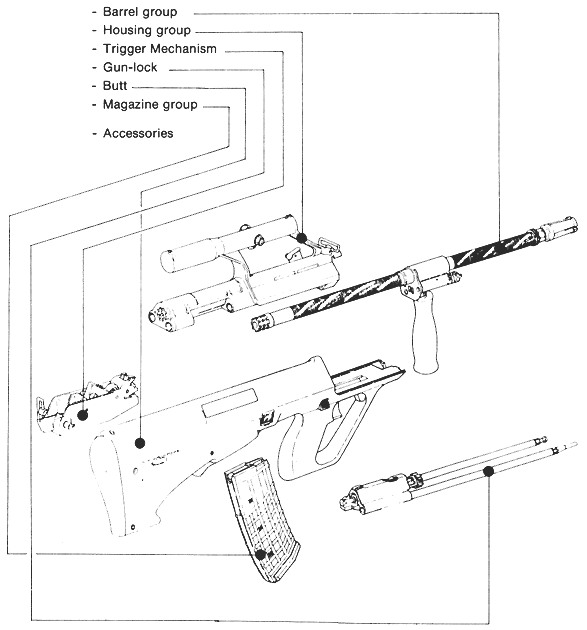

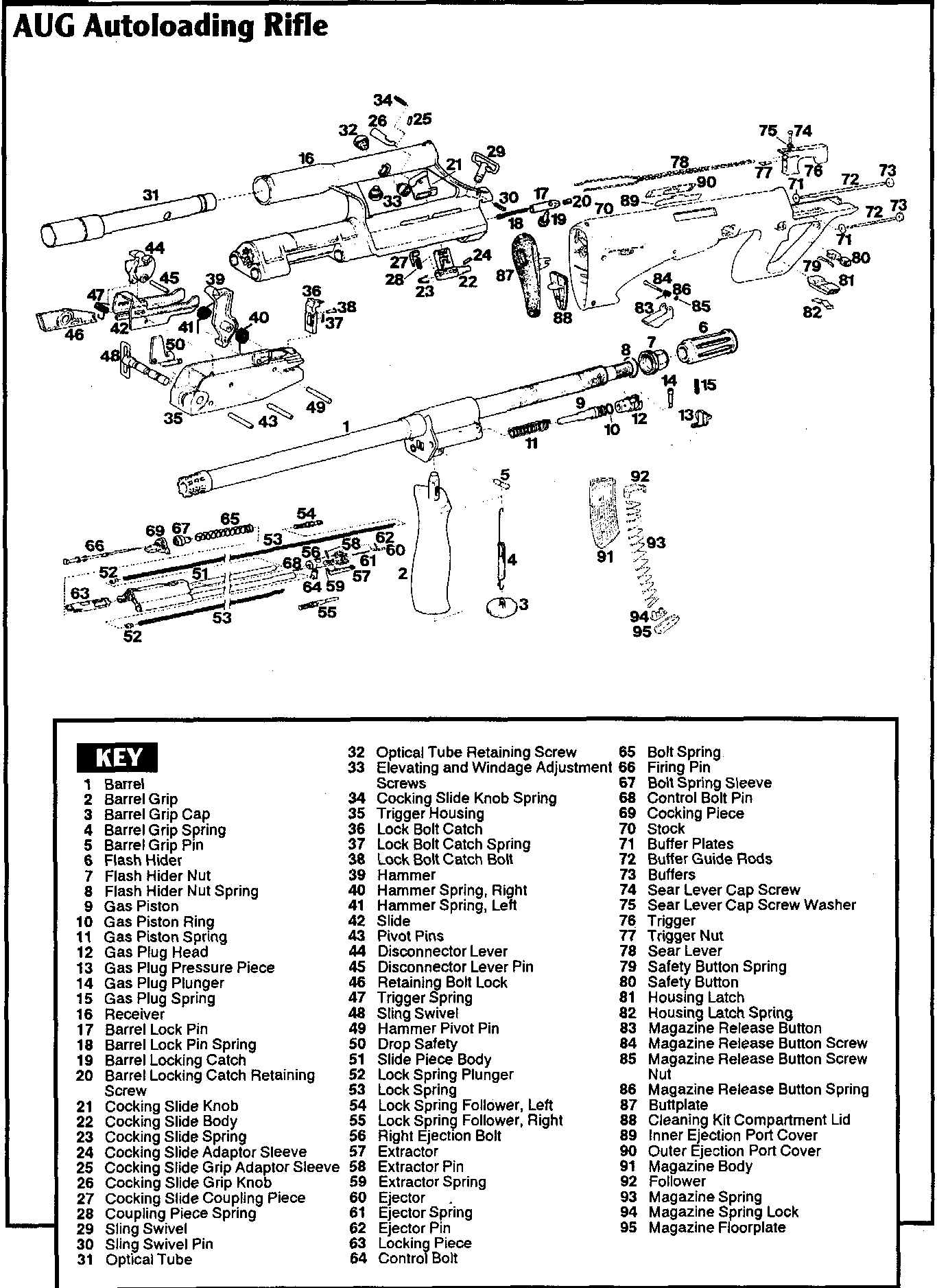

零件分解图

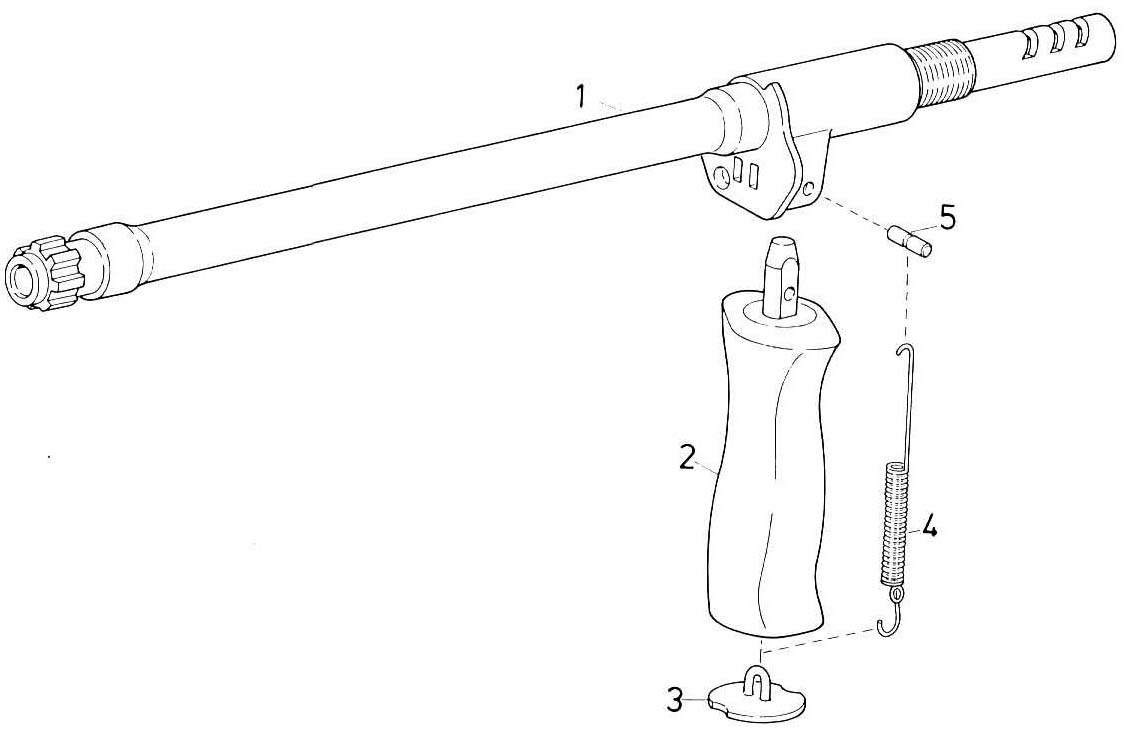

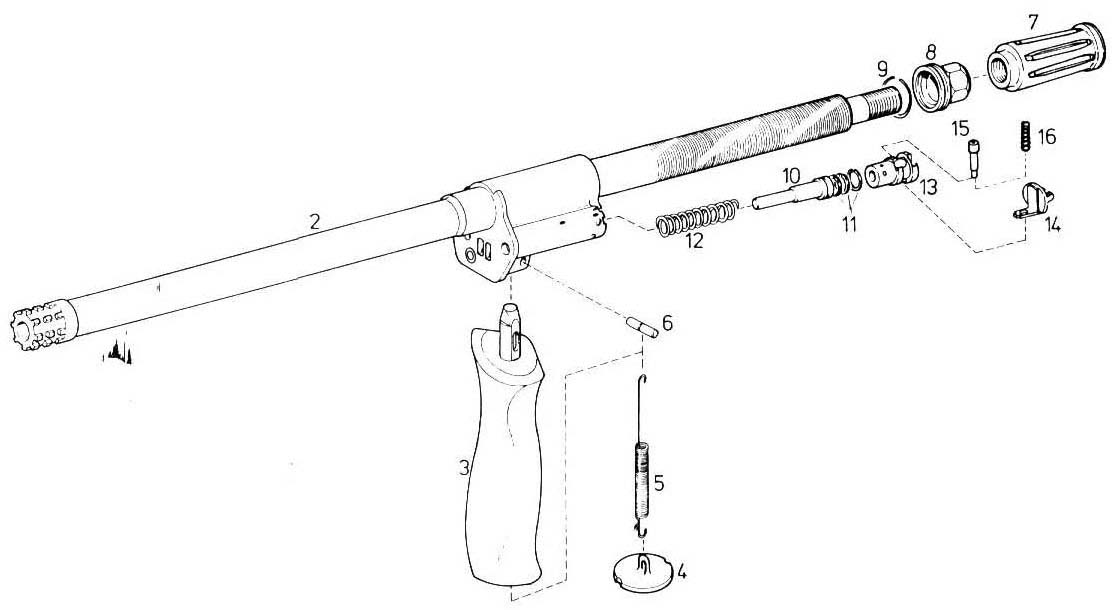

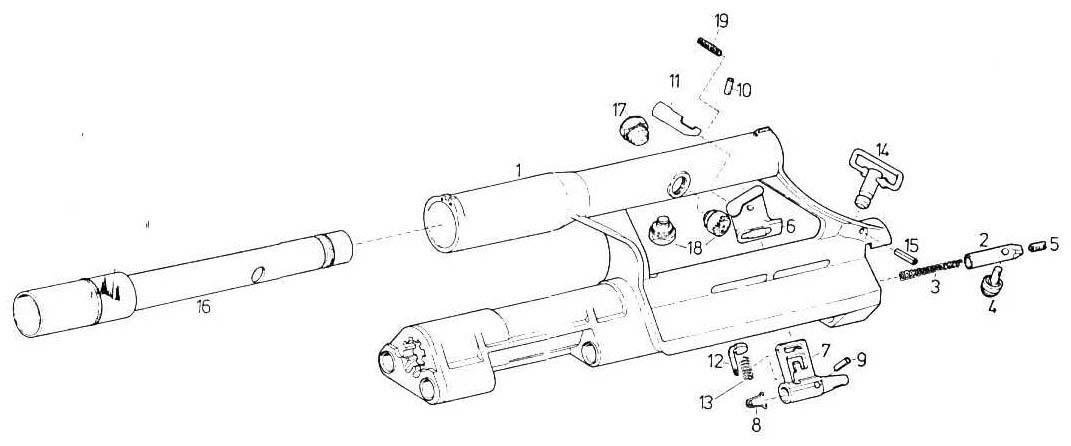

枪管(左为5.56mm,右为9mm

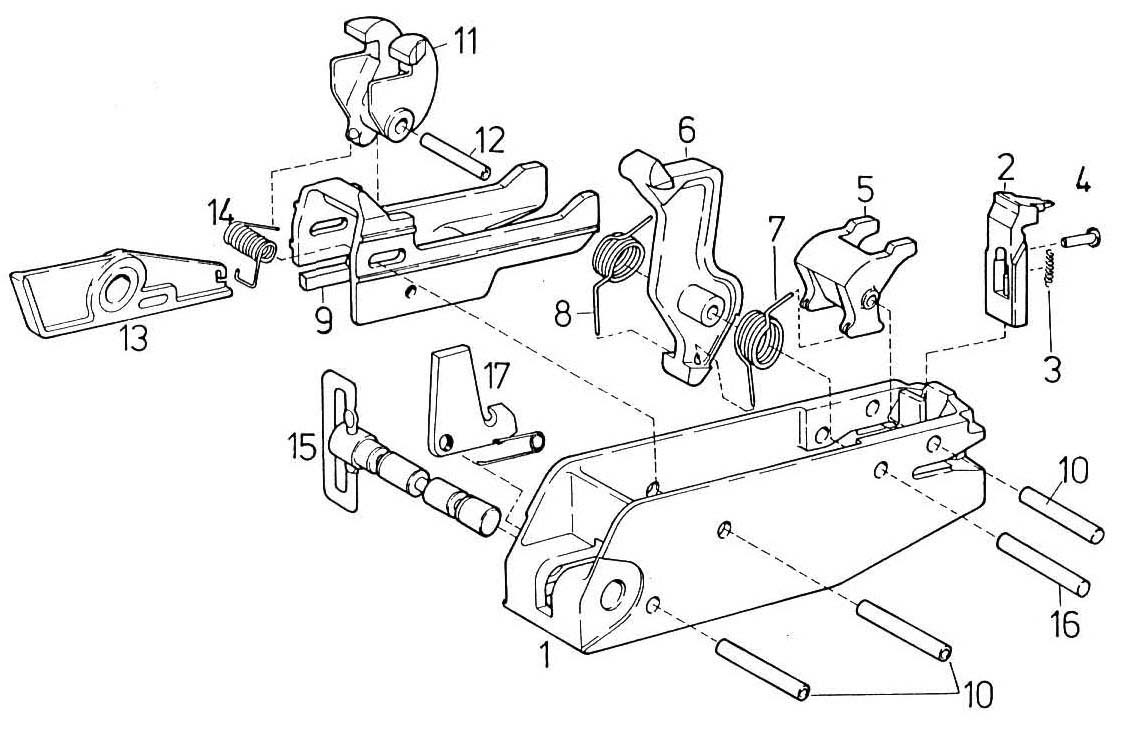

击发组件

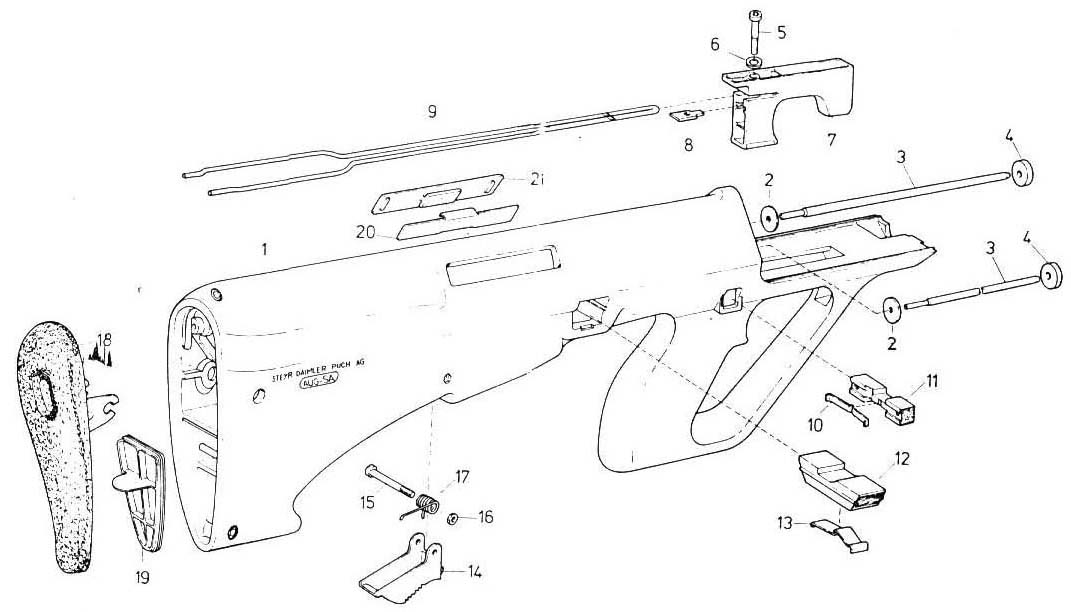

机匣

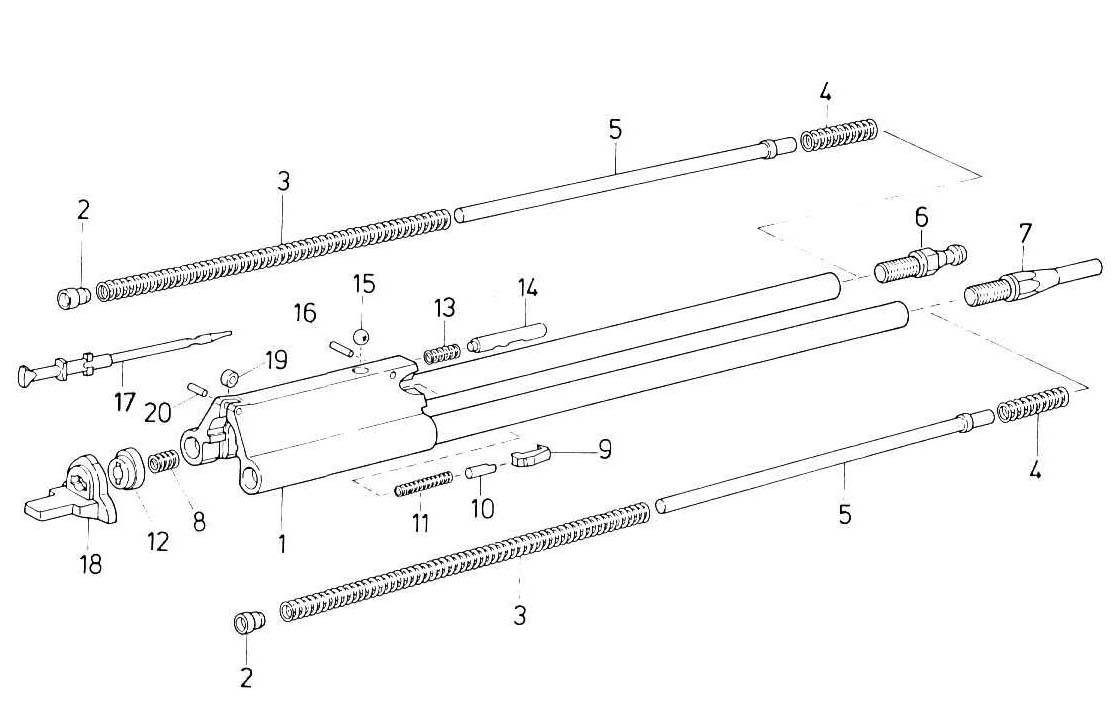

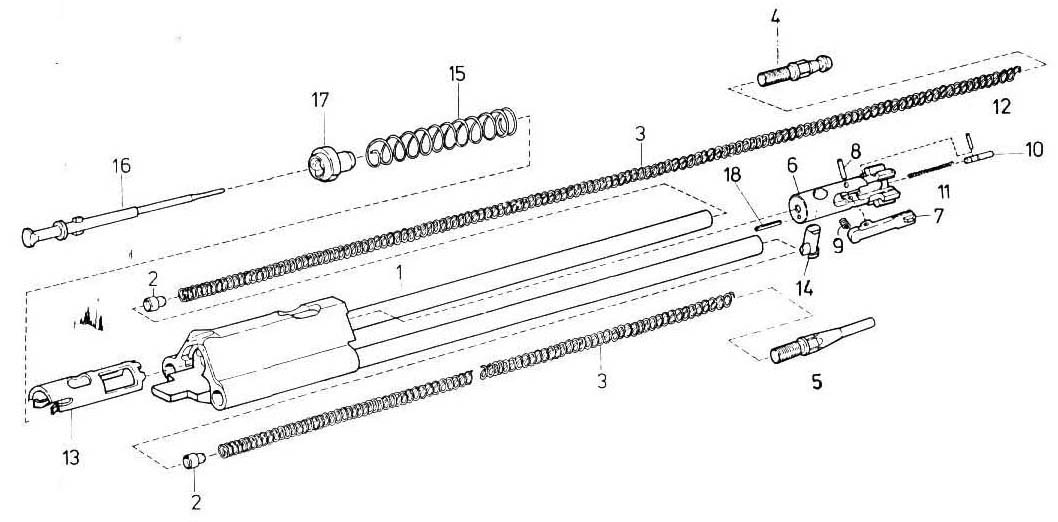

枪机组件(左为5.56mm,右为9mm


枪托组件

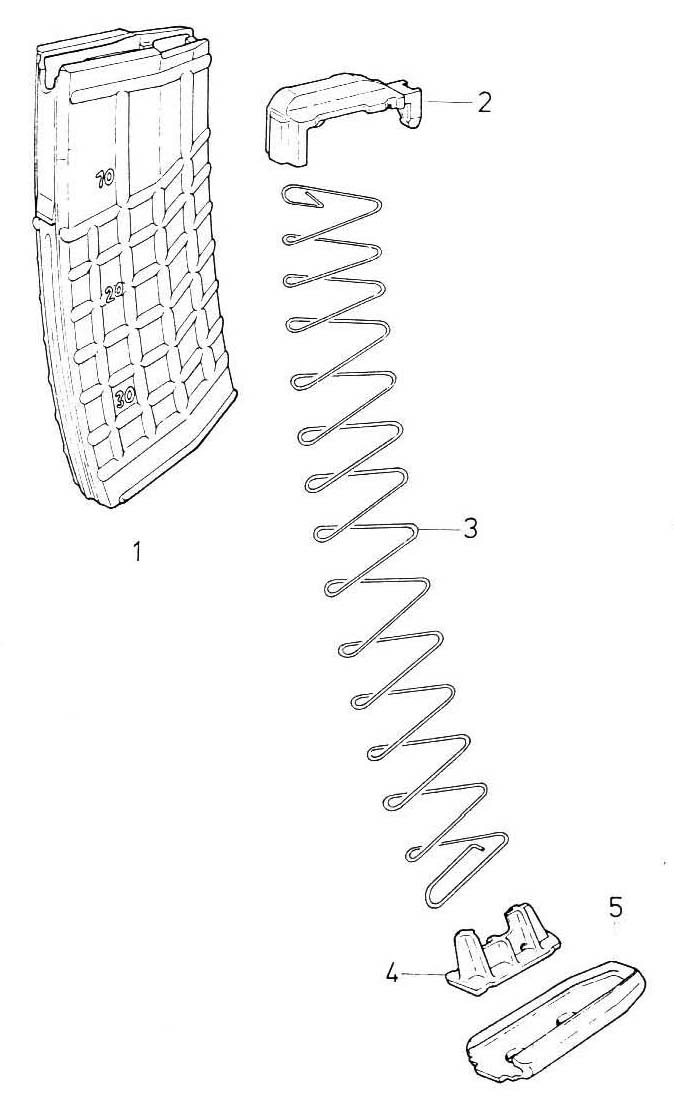

弹匣(左为5.56mm,右为9mm

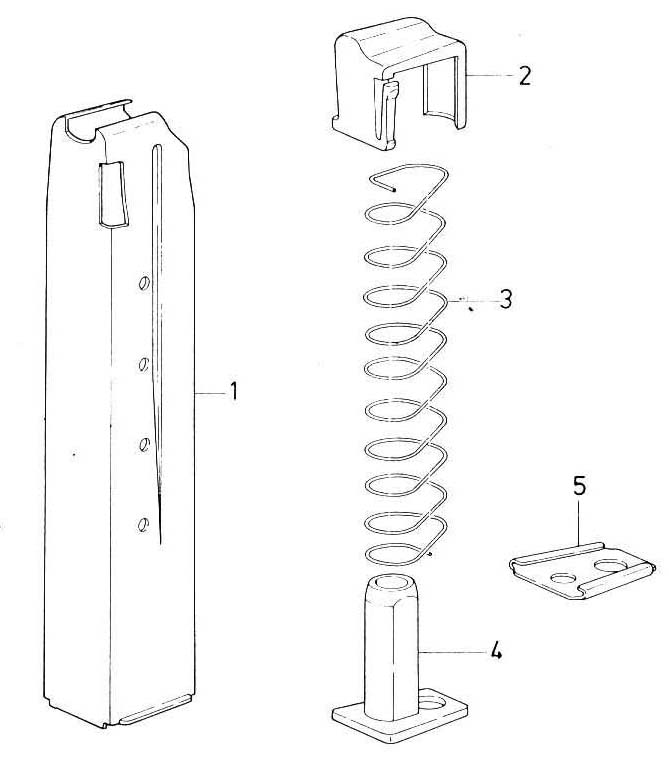

9mm

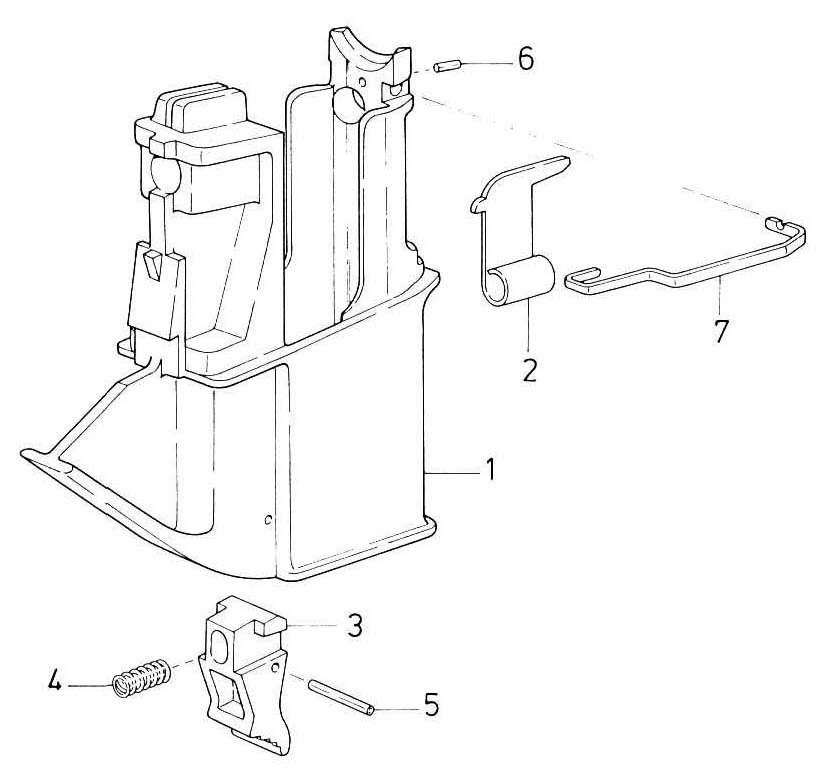

弹匣适配器


奥地利陆军的STG77操作手册中关于射击姿势的示图


立姿和跪姿有依托射击


腰际射击


卧姿有依托射击,利用前握把作为支撑


卧姿有依托射击


STG77操作手册中关于携枪姿势的示图


携枪行走的两种姿势


在行进途中遇到障碍物时采用的跨越方法


交枪动作,当然手册是提供给士兵训练时用的,战场上可没那么多讲究。


也是规定在靶场上放置步枪的方式,规定要:抛壳口保持向上,枪口对着主要的射击方向,确保武器处于保险状态,卸下弹夹,也可以让步枪直立在地面上。




A1型瞄准镜的使用图解


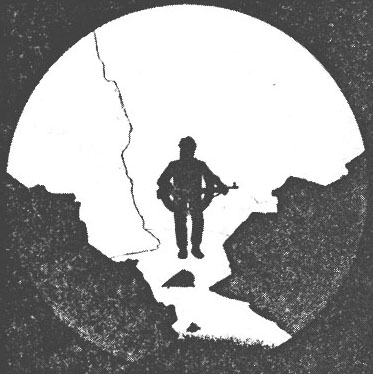

100

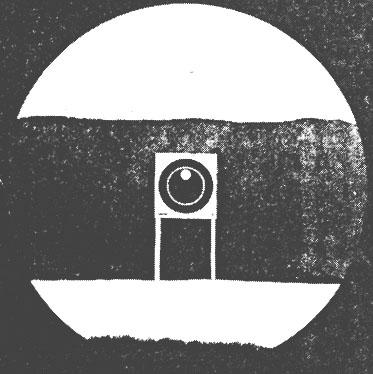

米内静止目标瞄准

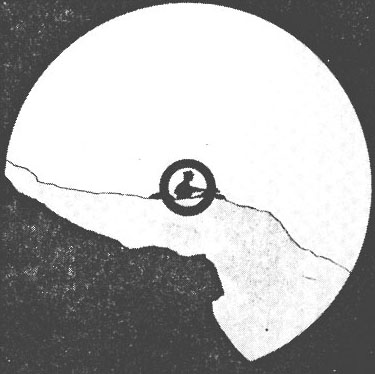

300米静止目标瞄准

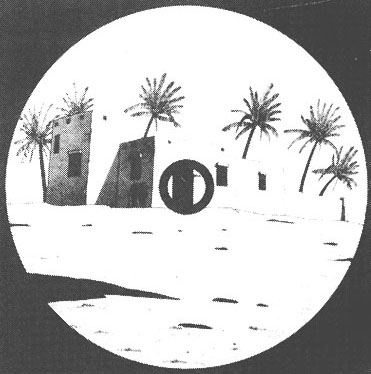

400米静止目标瞄准

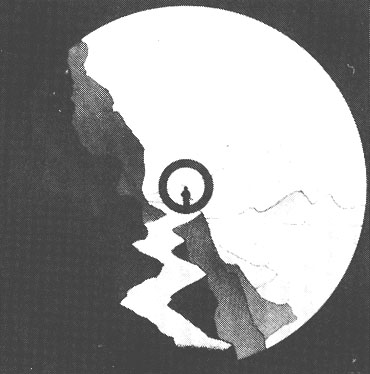

500米静止目标瞄准




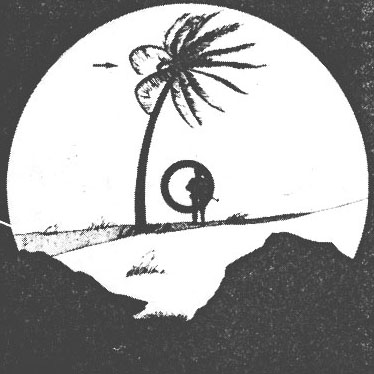

200米强风条件下静止目标瞄准

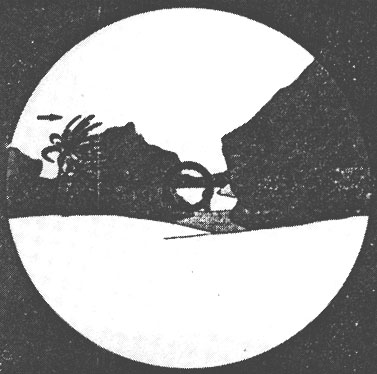

300米以外强风条件下静止目标瞄准




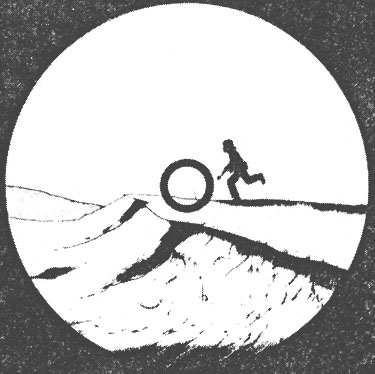

100米以内跑动目标瞄准

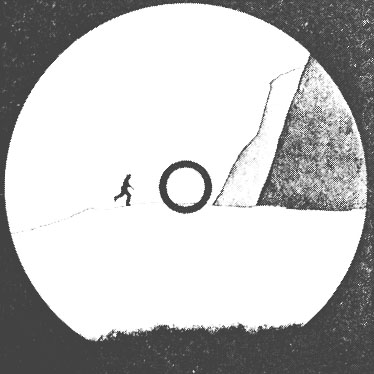

100米以外跑动目标瞄准


100米正确归零

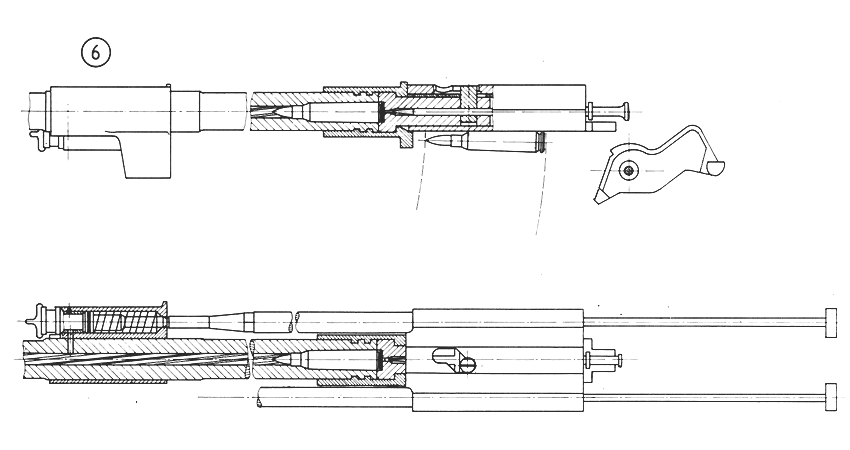

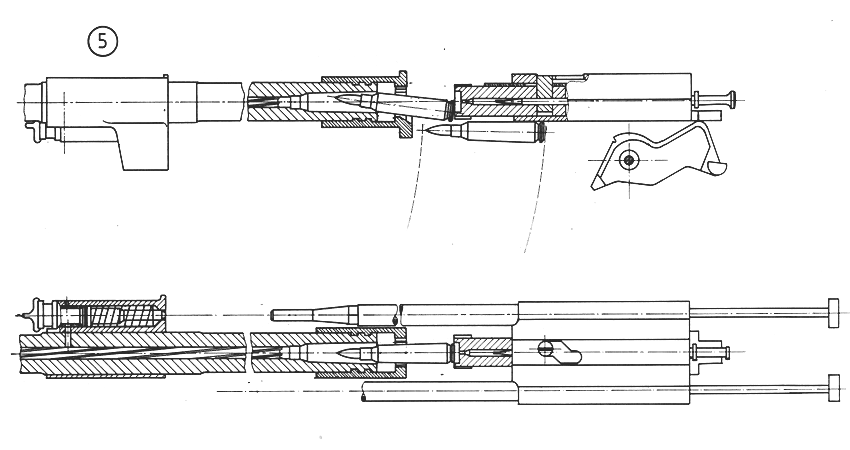

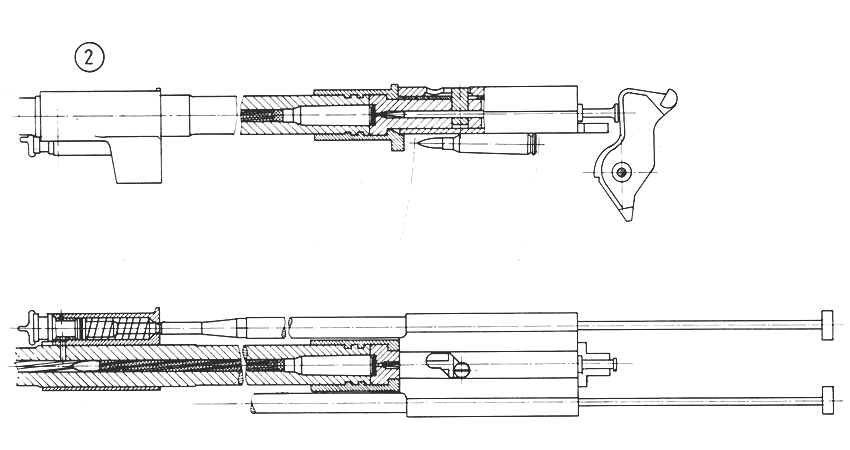

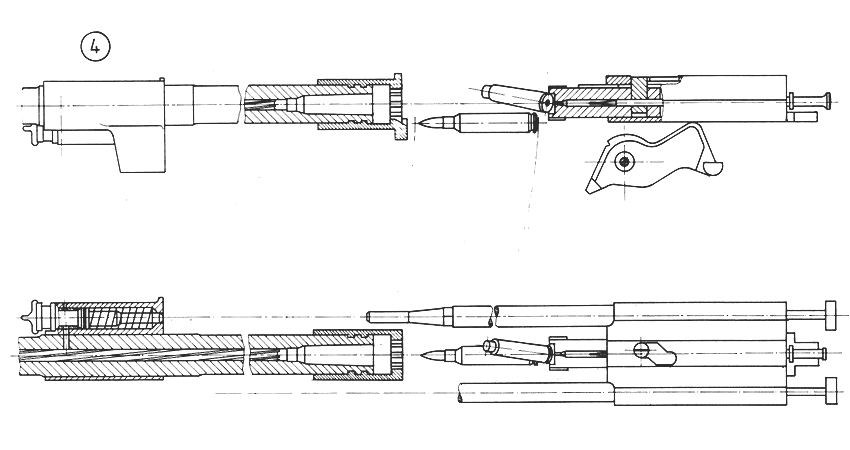

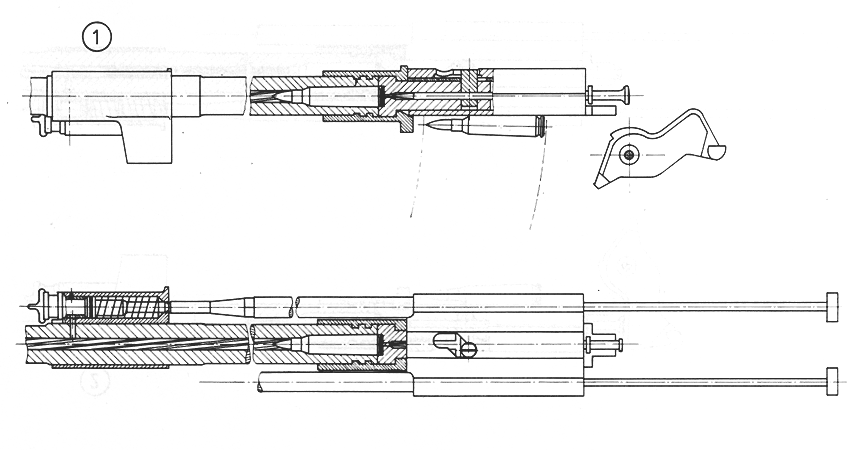

射击循环过程图解


不完全分解步骤

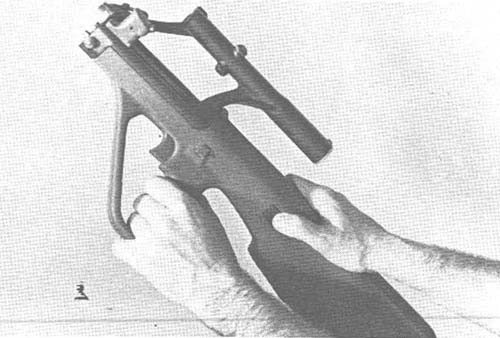

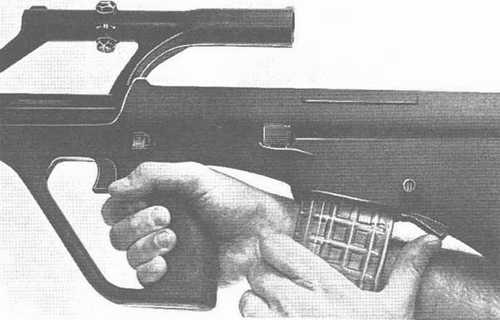

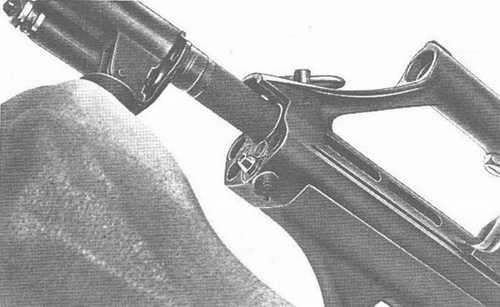

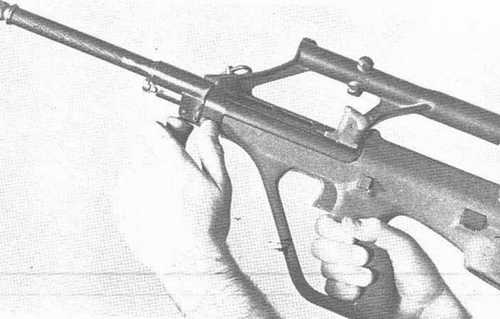

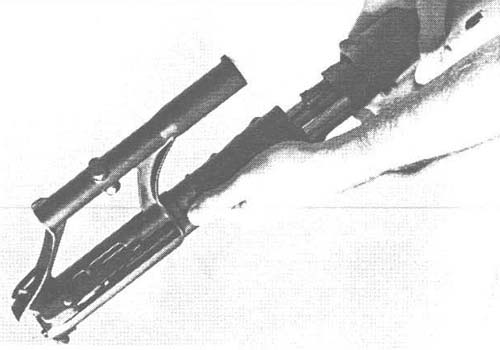

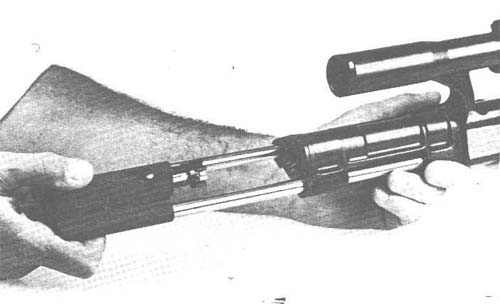

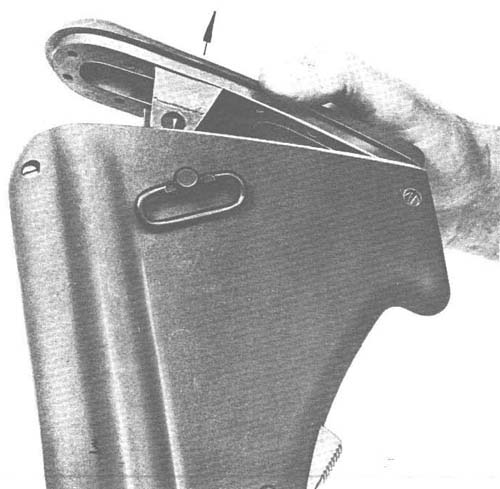

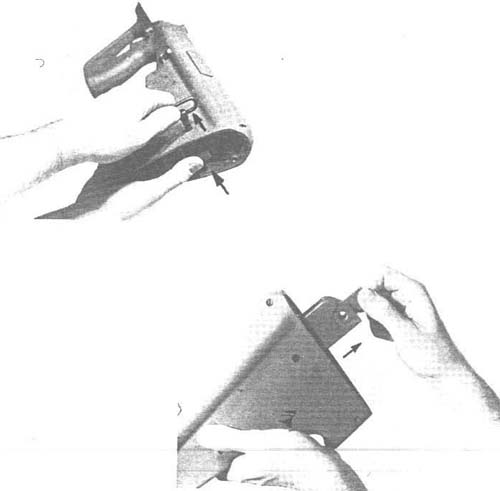

分解前应装定保险、退弹、取下弹匣,并将机柄向后拉,使之卡在后方位置,击锤成待发状态。用左拇指压下枪管固定栓凸笋,左手握住枪管向右转,从前方取出枪管;将机匣滑动卡锁向右推,使其扣合,然后一并取出机匣和机框;自机匣中分解出机框,用拇指按压枪托底盖(托底板),卸下底盖;按压发射机座凸笋,抽出后背带环;将发射机座后拉,卸下发射机座;压住击针,取出枪机导柱卡锁板,卸下击针和击针簧。再用击针尖顶住机框上的枪机导柱,自机框前端取出枪机和导柱卡锁。



资料来源:斯太尔-曼利彻尔官方网站
