M14的配件





M14型步枪有不同的枪口装置。USGI消焰器除了用于所有的USGI M14步枪外也应用于比赛的M14,比赛级M14步枪还配有其他类型的消焰器,例如史密斯企业和安特普斯武器公司就出售过一种比较短的开叉形涡流式消焰器,安特普斯武器公司还销售M16A2式的“鸟笼”形M14消焰器。M14E2配有在全自动射击时控制枪口上跳的USGI消焰器,春田武器公司也提供枪口制退器和膛口防跳器。一些在1989年3月后输入美国的中国M14使用假消焰器或干脆取消消焰器,这些假消焰器没有开孔。

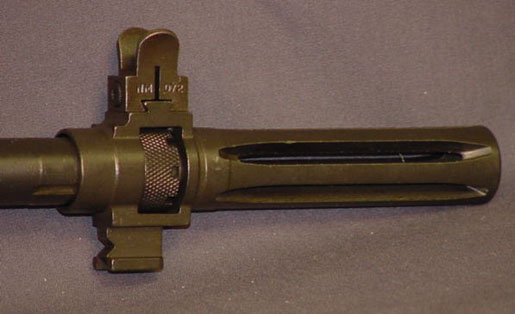

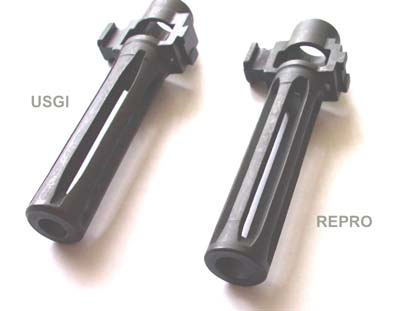

标准的USGI消焰器

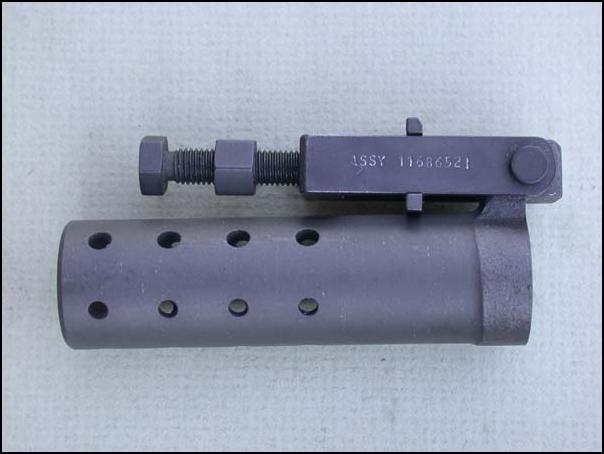

M14E2的防跳器

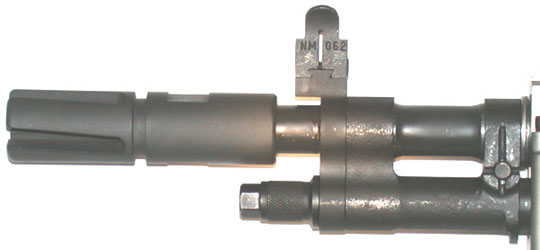

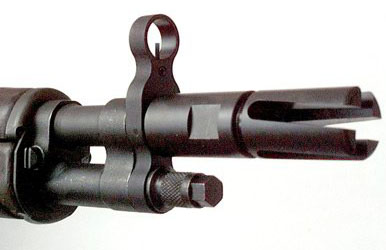

史密斯企业的涡流式消焰器,下图中带护圈的准星座也是该公司的产品

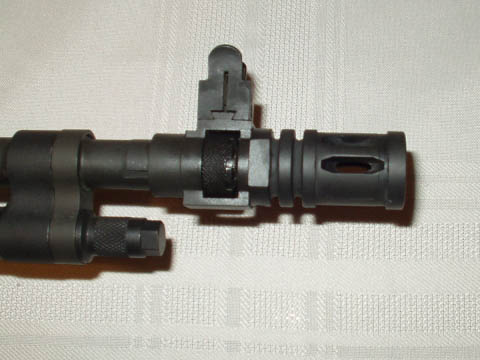

Entreprise Arms生产的M14短消焰器,其形状实际上是取自M16A2消焰器

第一种M14枪托是由胡桃木和桦木制成,桦木枪托比胡桃木枪托轻百分之二十,也更坚固。据传闻还有一小批樱桃木枪托质量不错。由于技术的发展,在1960年代初期开始用玻璃纤维等合成材料代替木材制作枪托,现在生产加大尺寸的胡桃木和桦木枪托是用于比赛级的M14型步枪。USGI与商业型枪托的区别在于有没有容纳快慢机柄活动空间的缺口,USGI M14的玻璃纤维枪托还可以用水性漆涂上各种伪装。

大多数M14E2/M14A1在1963年后制造,也是使用胡桃木或桦木枪托,据说曾生产过一批层压板的M14E2枪托并配发到部队,但很罕见。M14E2枪托有后座缓冲垫、手枪形握把和可折叠的前握把。目前仍然有新的E2型枪托生产并在商业市场上出售。另外,麦克米兰公司也为M14型步枪生产了合成材料枪托。他们有三种型号,M1A,M2A和M3A,这三种型号之间的差别是握把设计的不同,另外M2A和M3A还有可调整的贴腮板,而M1A枪托是设计用于重型枪管的M14步枪。M2A枪托被美国海军陆战队和陆军第10特种大队的M14 DMR步枪和M25步枪使用,美国海军海豹突击队的M14使用了M3A枪托。

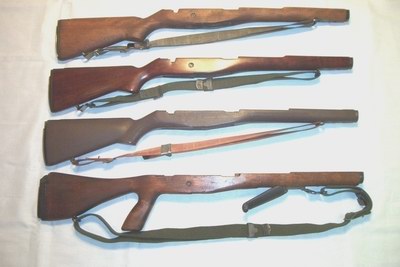

几种不同材料的USGI枪托,从上到下分别为:桦木、胡桃木、玻璃纤维、桦木E2型。其共通点是有容纳快慢机活动的缺口

在M14生产的初期,春田兵工厂曾试制采用折叠式枪托的M14E1,并有两种不同的设计方案,一种是类似于苏联的AKS-47那样的下翻式折叠枪托,另一种则是类似于意大利BM59那样的侧折叠枪托,但这两种枪托都没有定型。

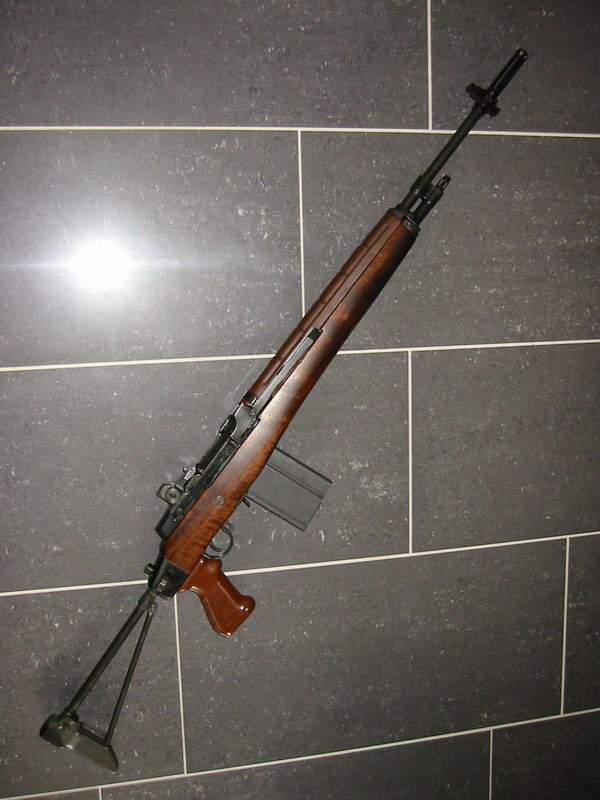

在1994年前,春田武器公司生产和出售了两种商业的M1A-A1折叠枪托。最早的型号就是直接改装M14或M14E2的枪托,只是把机匣后面的枪托部分截掉,再换上一个BM59的金属折叠枪托,并加上一个塑料制的手枪形握把,这些BM59枪托底板上有橡胶垫。早期的M1A-A1枪托还有快慢机槽,后期的型号取消了快慢机槽,并采用硬木手枪形握把。1994年的法令生效后不能再为M1A提供折叠枪托。

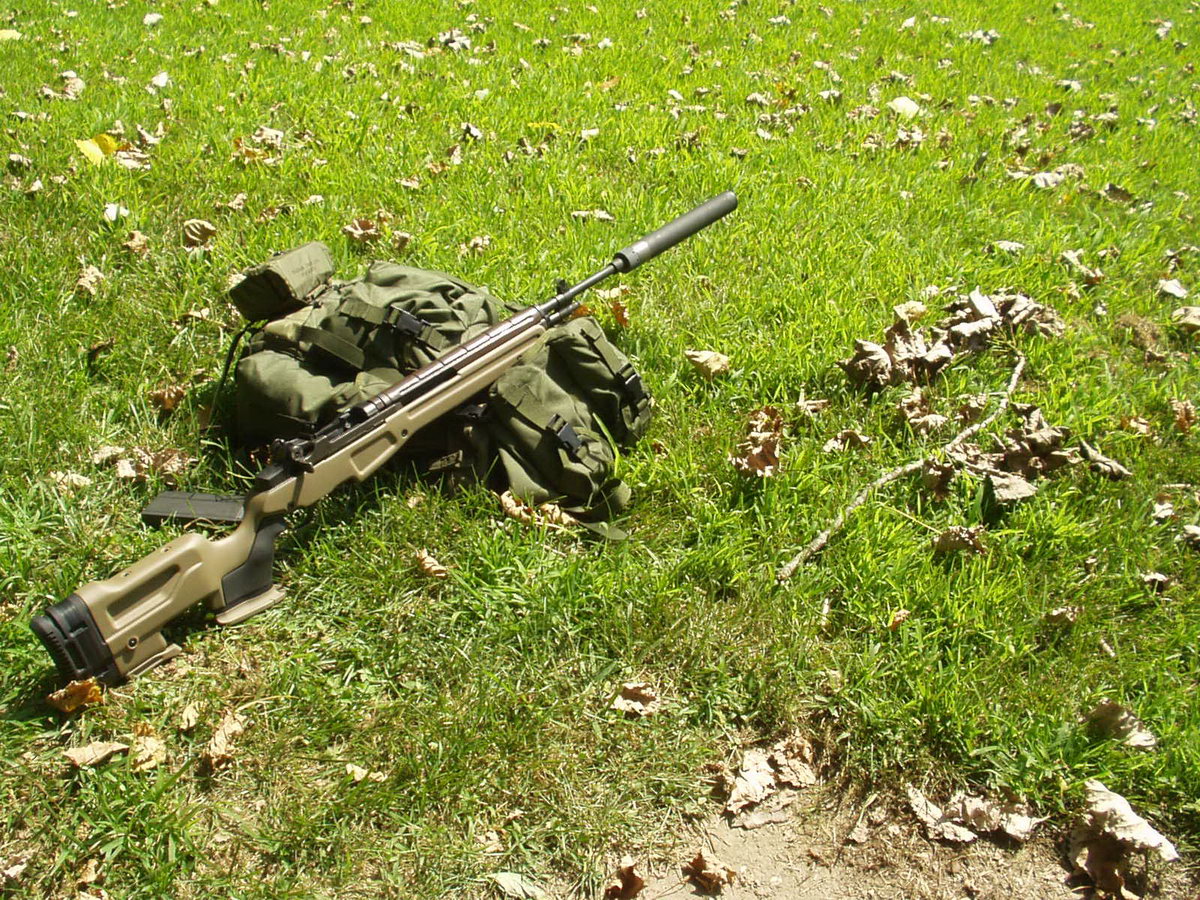

由于看到越来越多的M14在阿富汗和伊拉克服役,麦克米兰公司在M14战术枪托的市场上也参了一脚了。虽然麦克米兰公司提供了不少用于比赛型或狙击型M14式步枪的枪托,但现在也跟潮流推出M14式步枪的战术枪托,称为MFS-14。这种枪托是由原来的M2A型枪托改进而来的,前下托可安装皮卡汀尼导轨,后托为一个折叠式枪托的接口,可接上各种AR-15步枪的枪托。


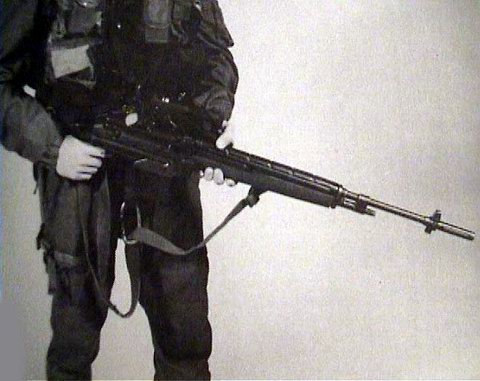

春田兵工厂自己试验过的右侧折叠枪托的M14E1,与BM59的扳叠枪托形式不一样

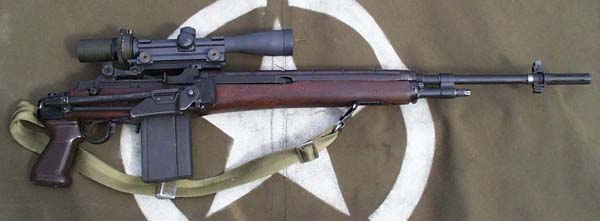

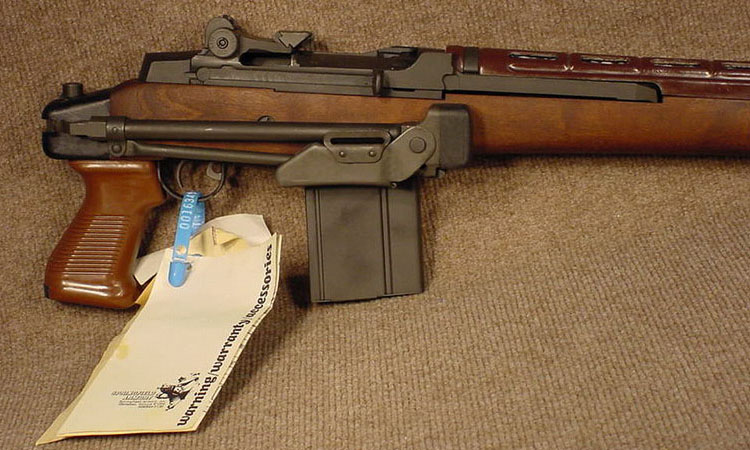

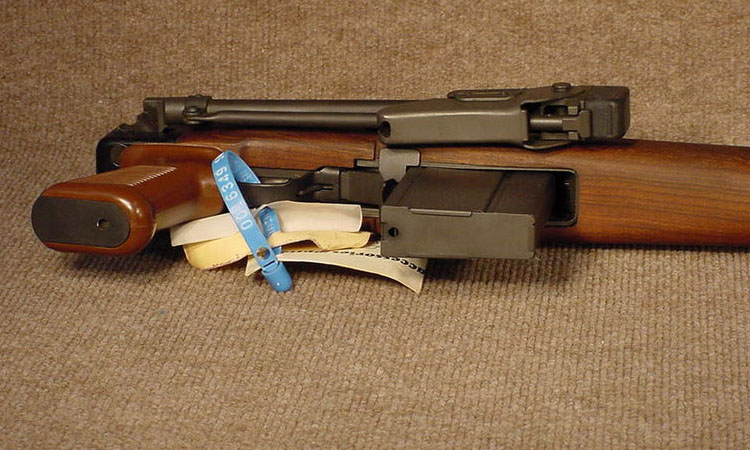

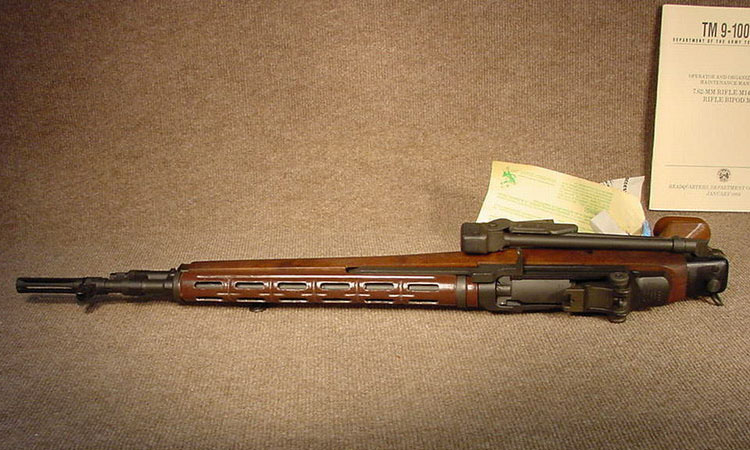

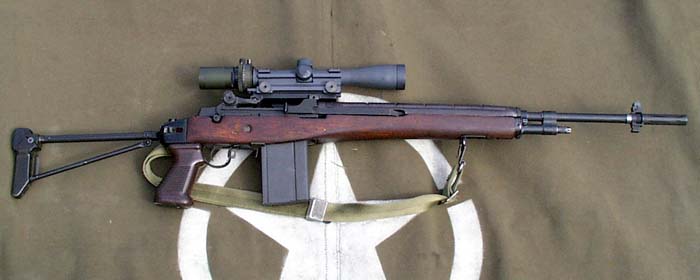

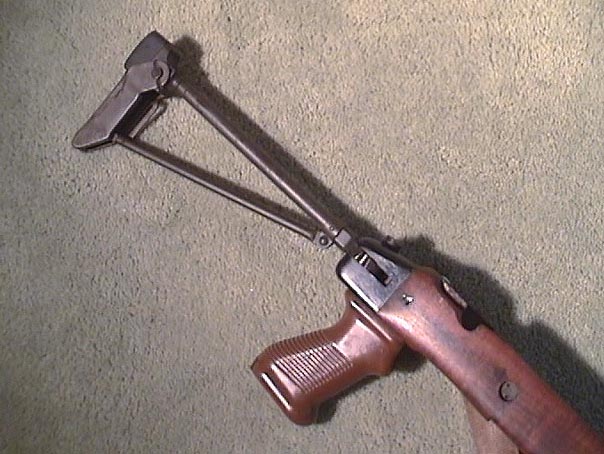

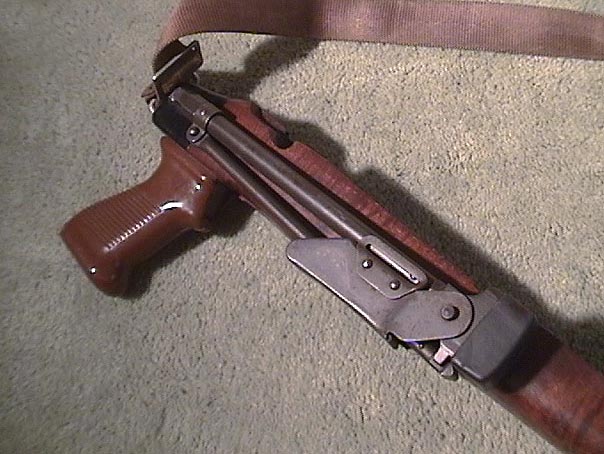

早期的M1A-A1枪托

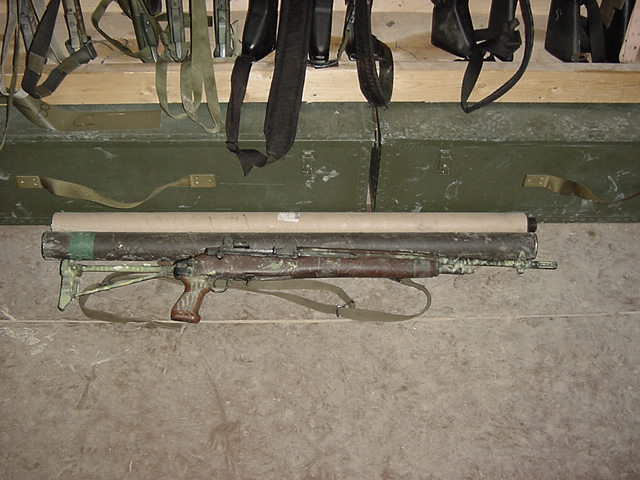

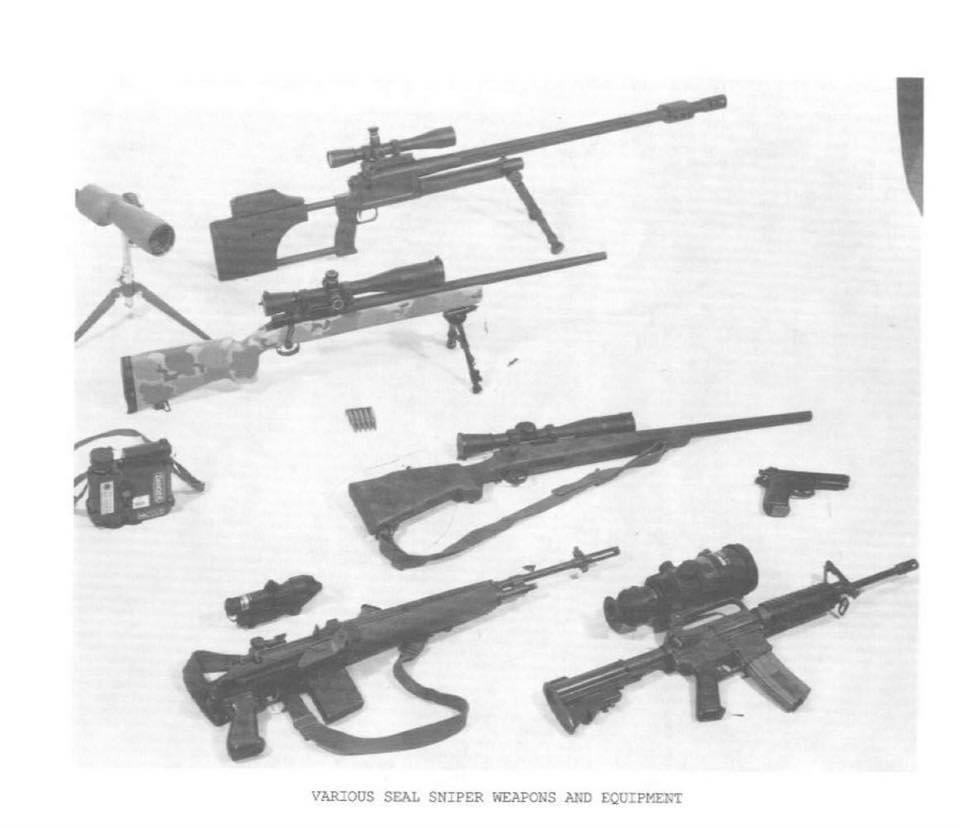

海豹2001年在巴尔干地区部署时也曾使用过这种枪托的M14。

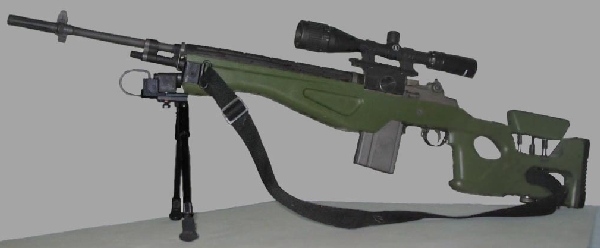

麦克米兰A2枪托的M1A scout

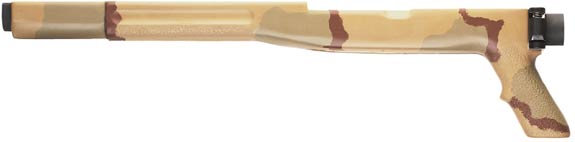

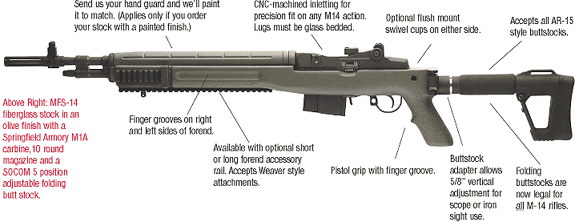

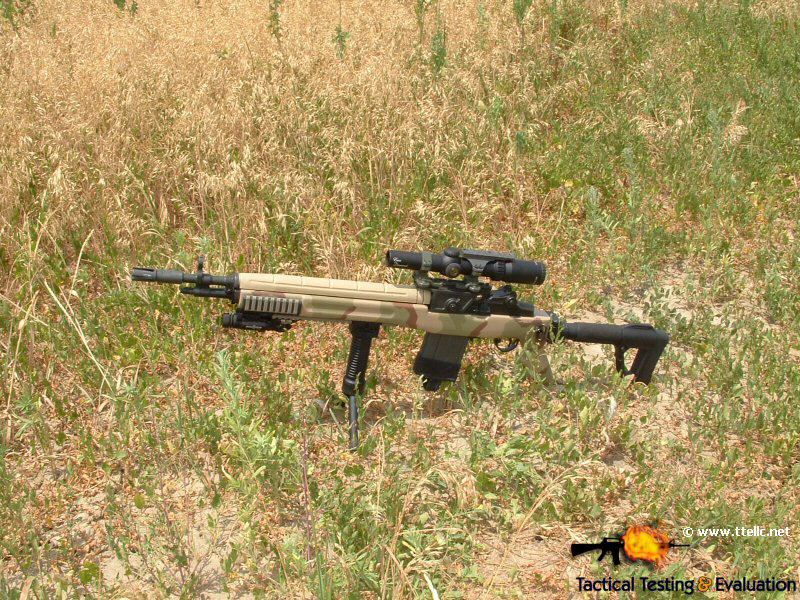

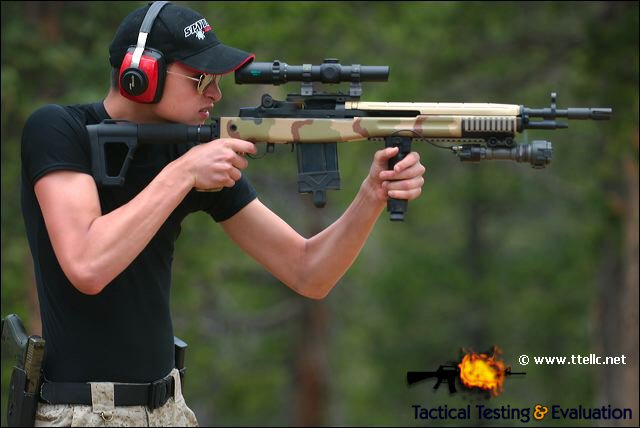

MFS-14

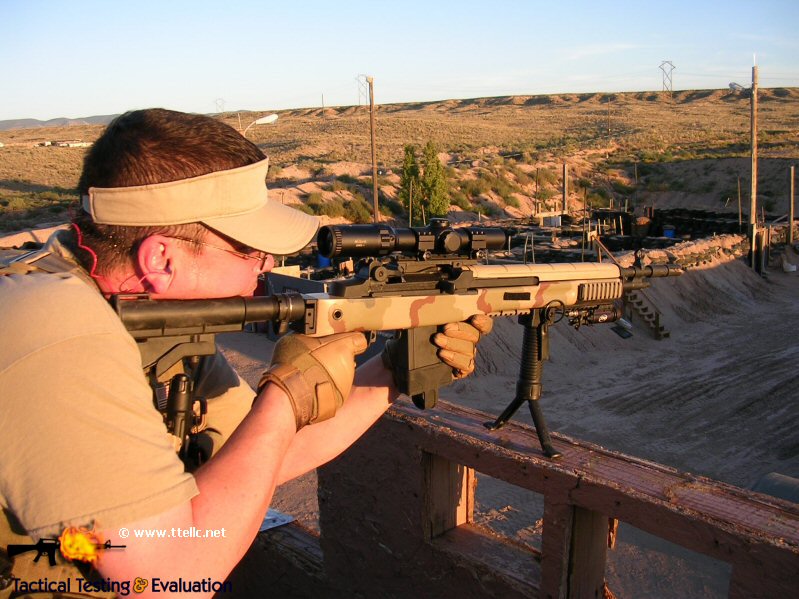

MFS-14枪托的基本

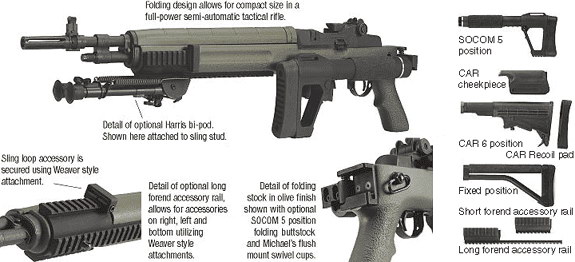

MFS-14枪托的配件

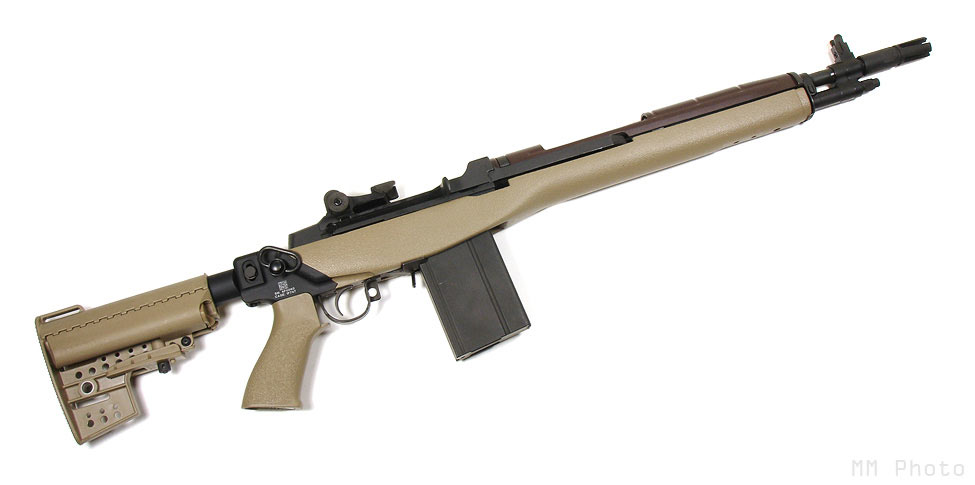

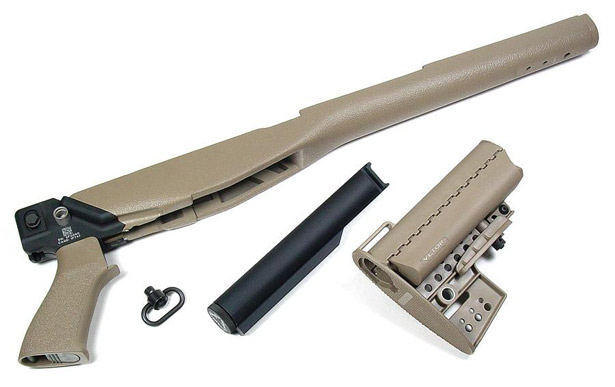

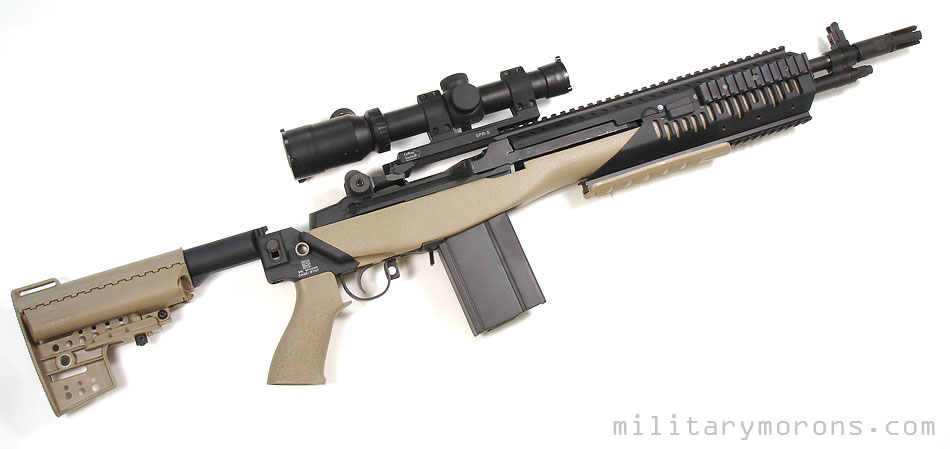

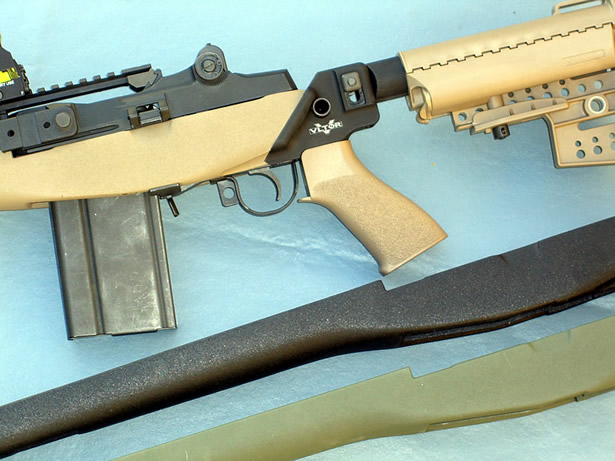

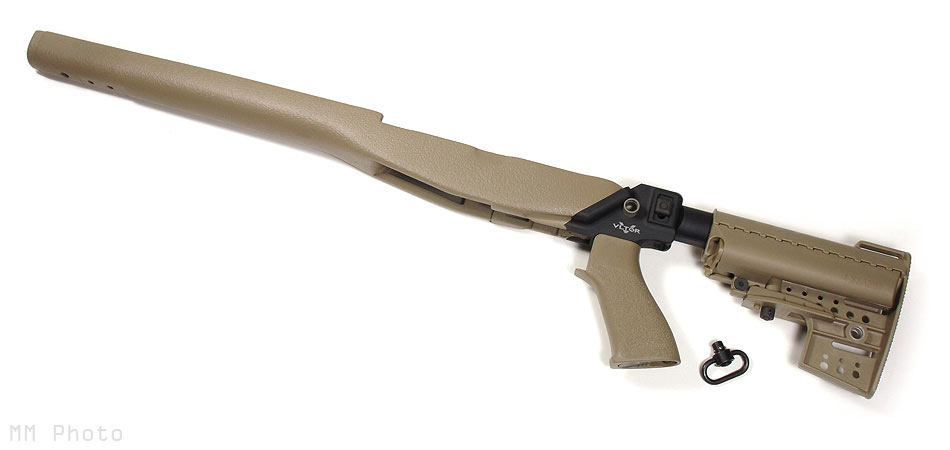

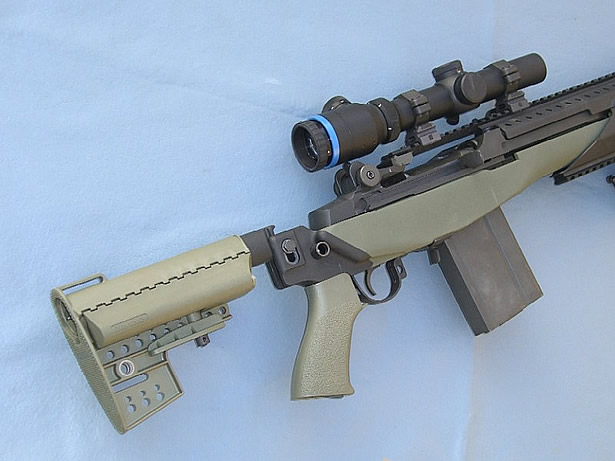

Vltor的M1S枪托和CAS-14导轨系统

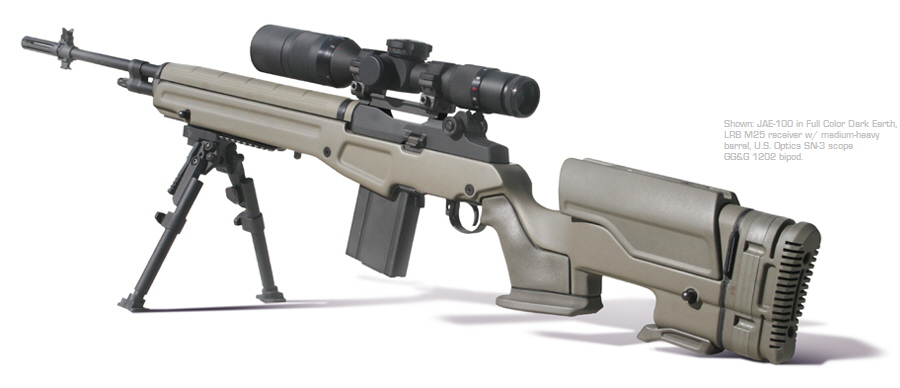

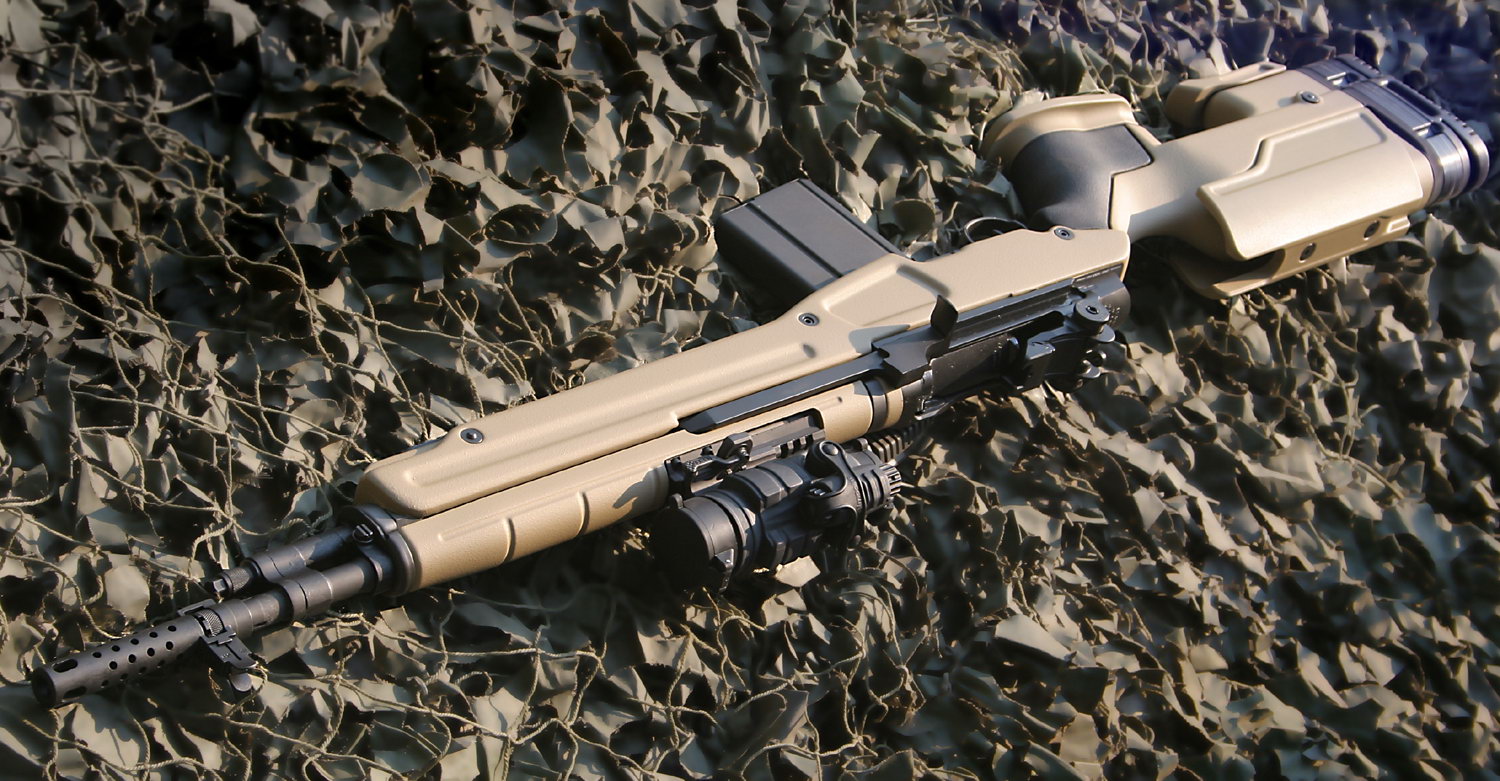

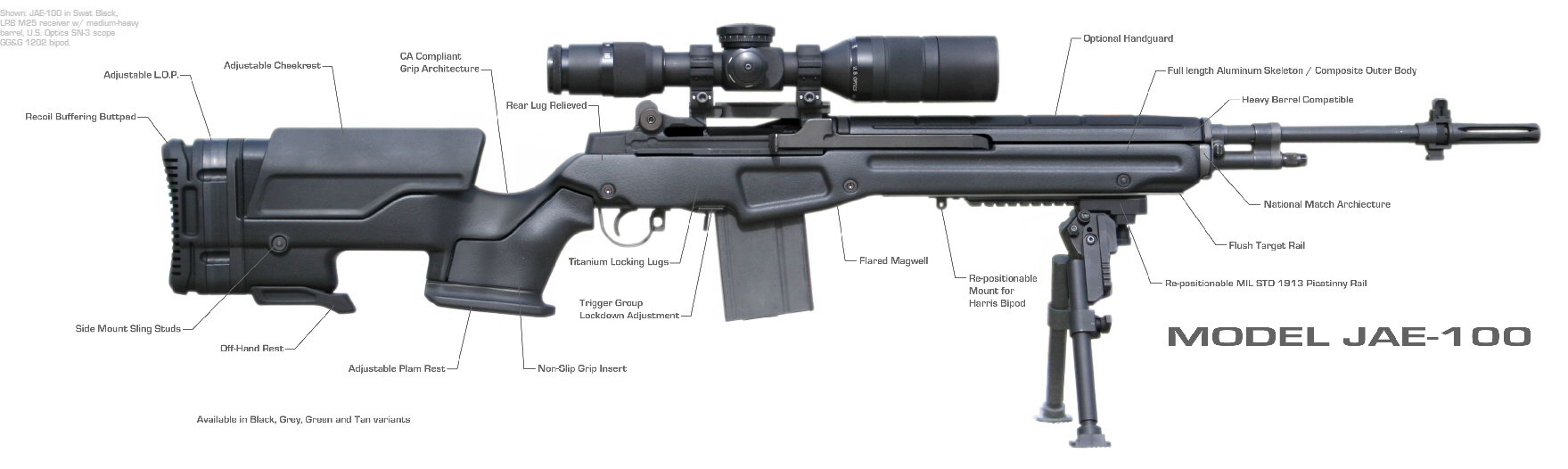

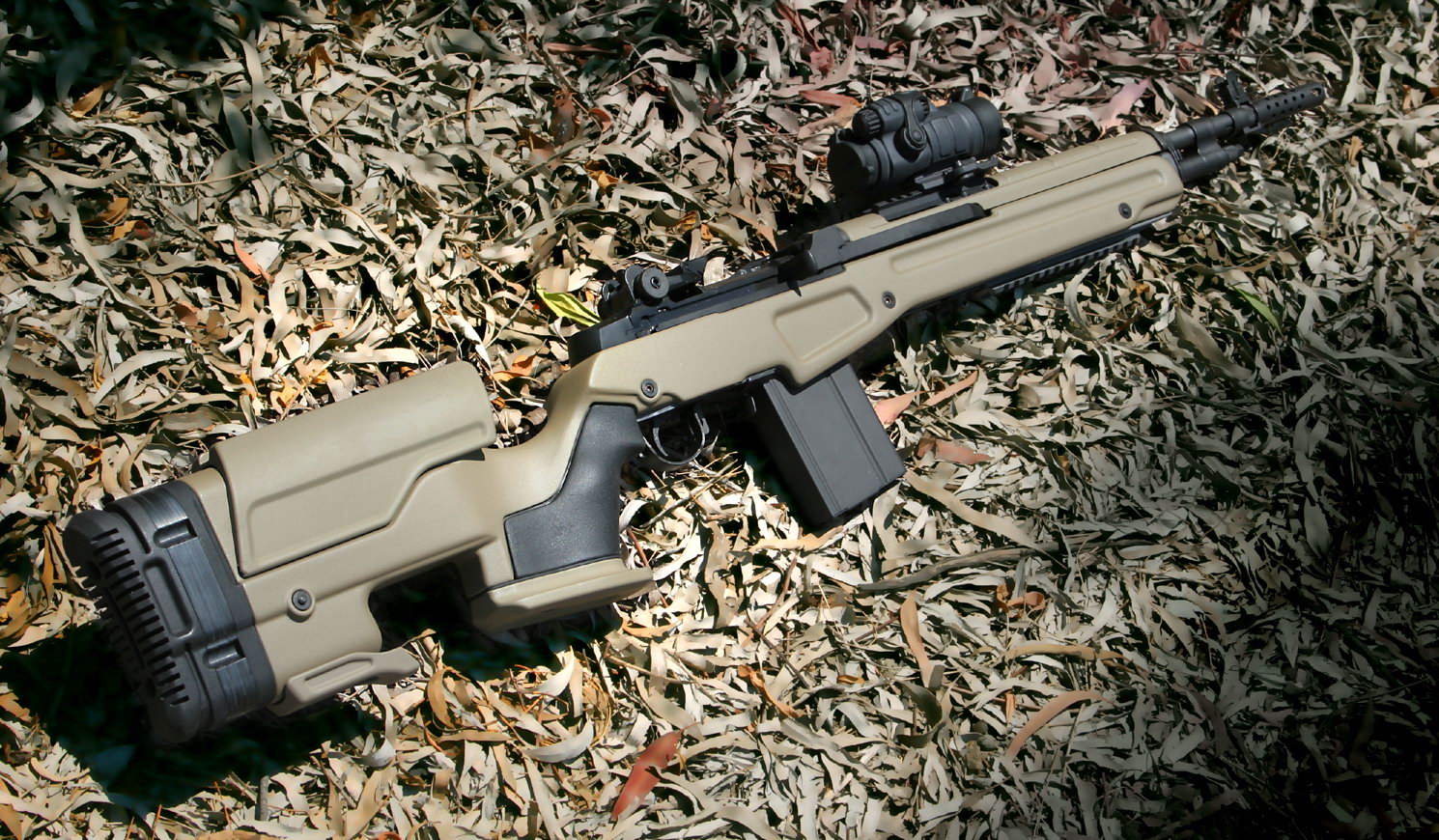

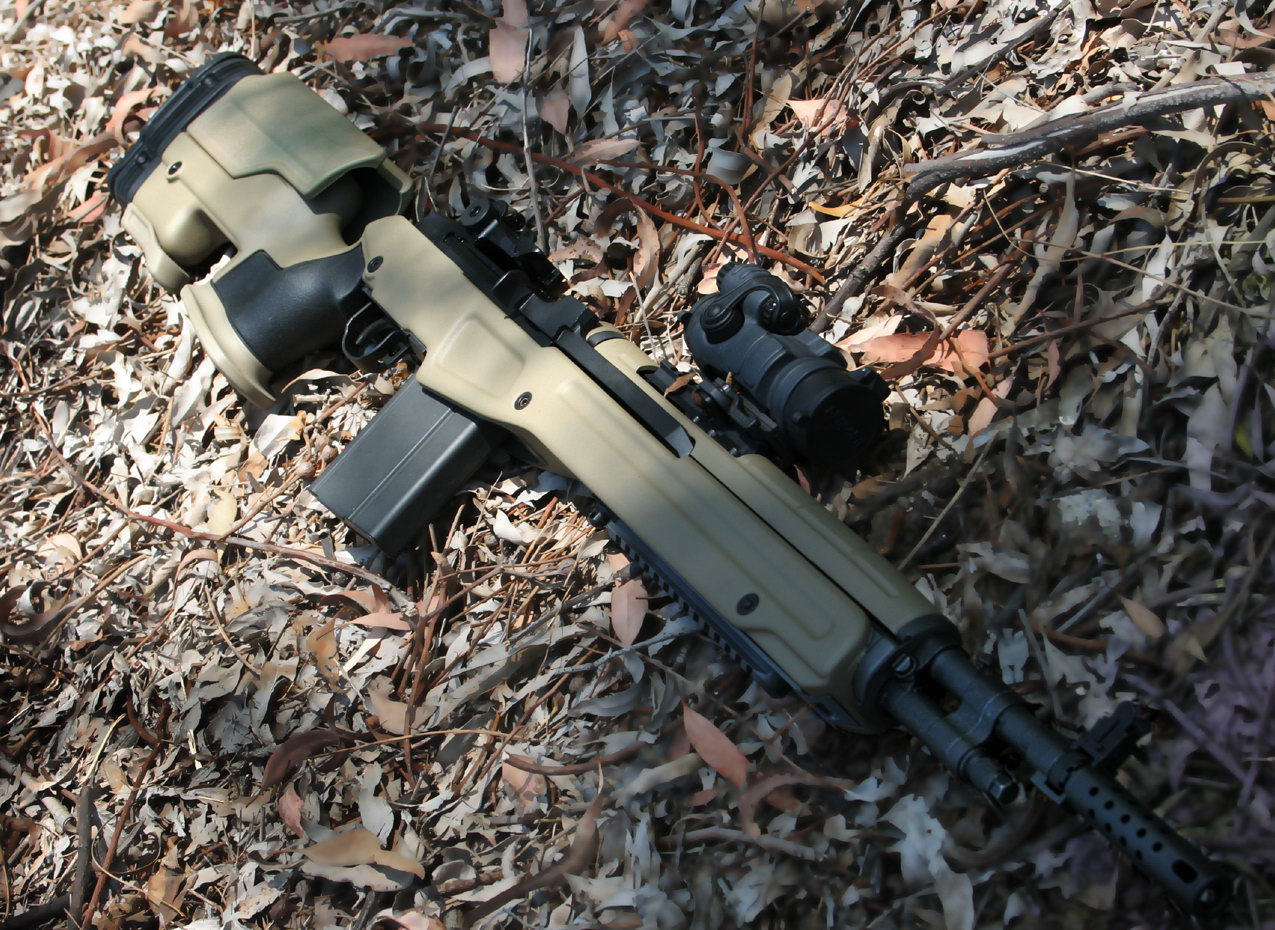

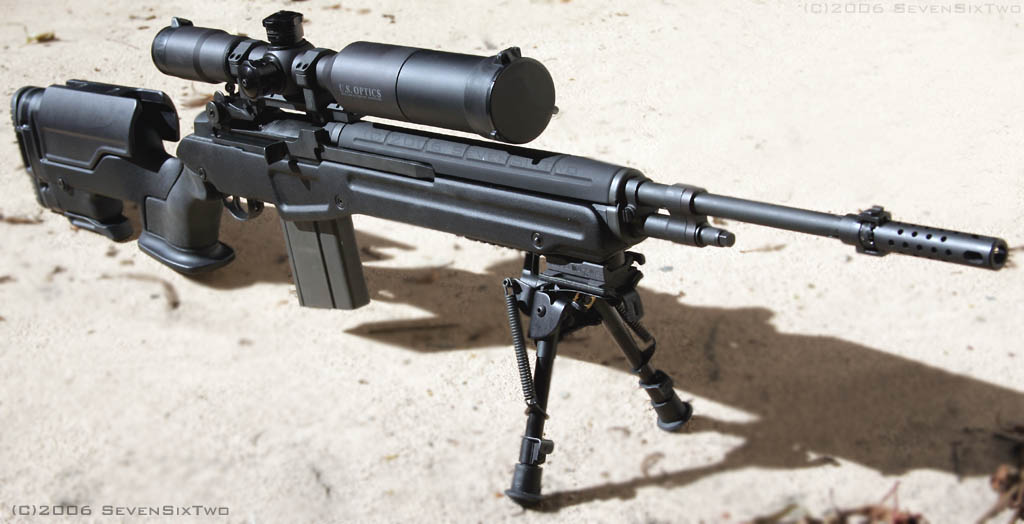

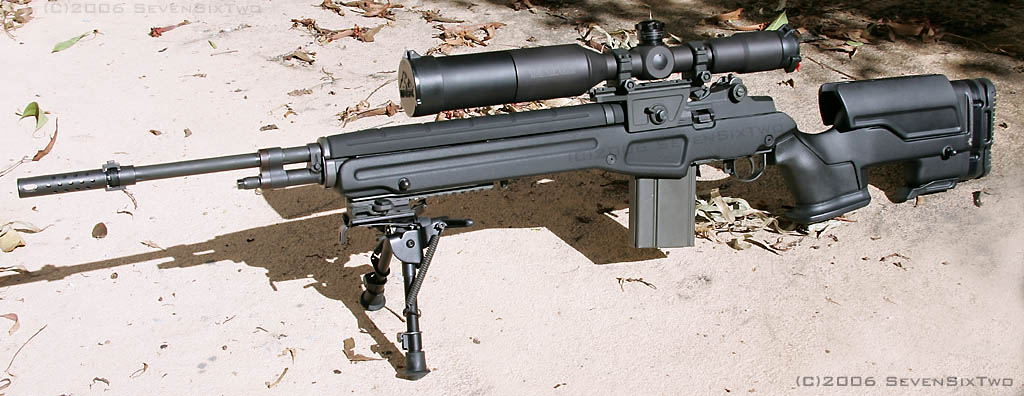

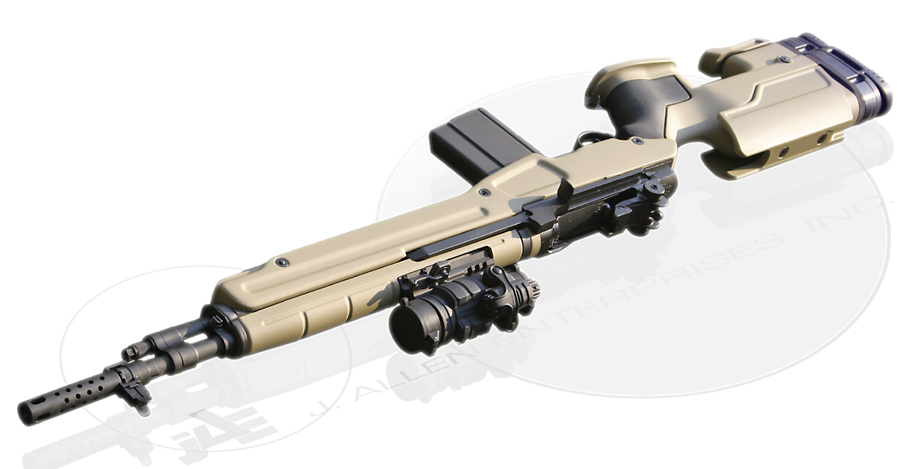

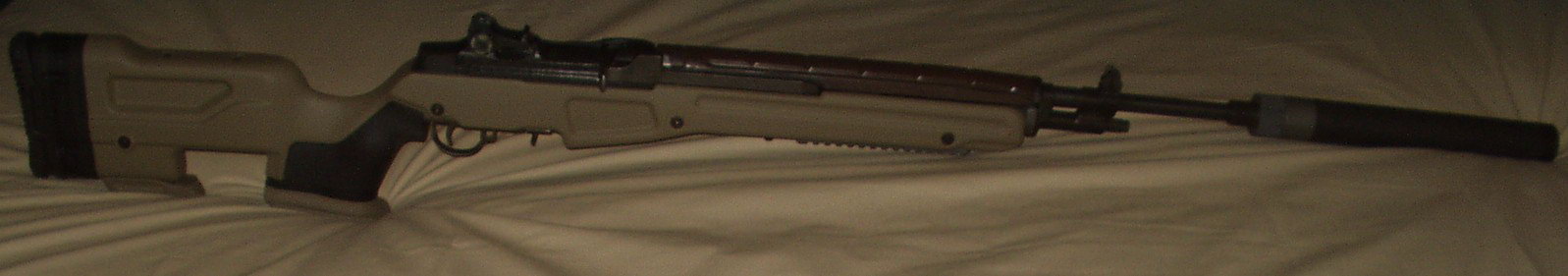

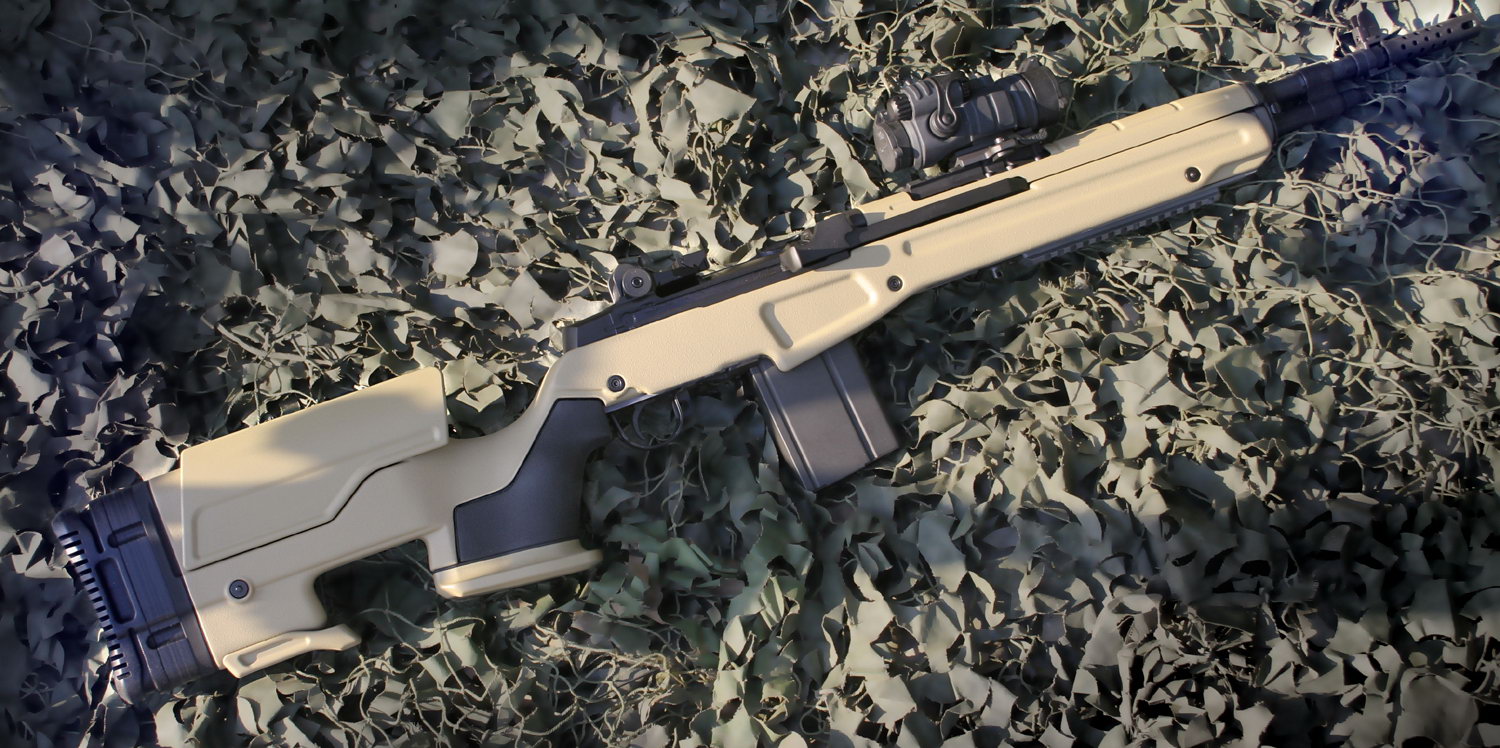

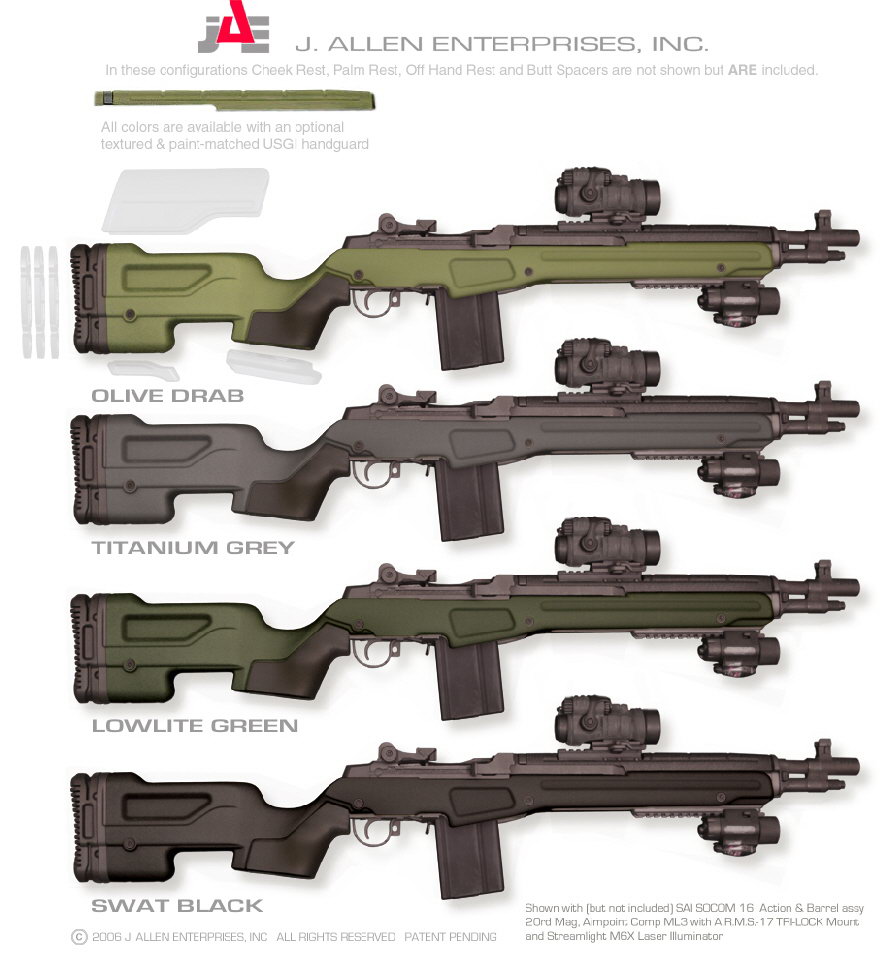

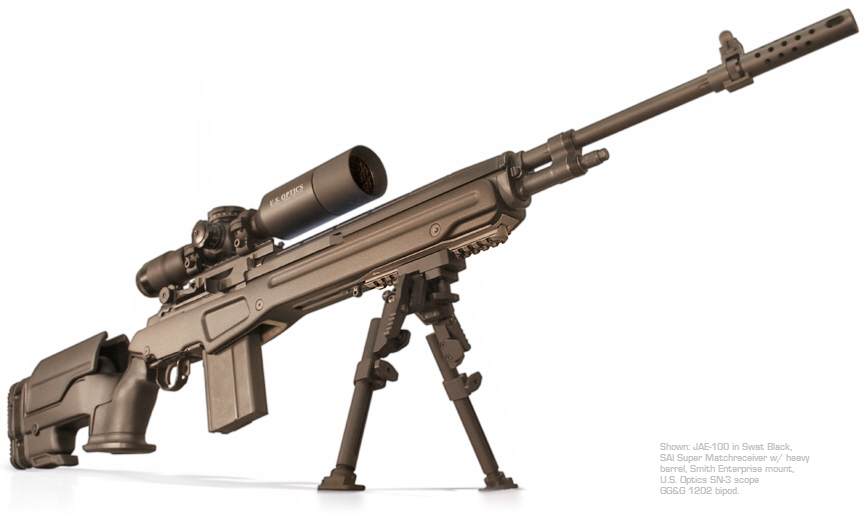

JAE-100是一种近几年推出的新款M14枪托之一,由J. Allen Enterprises公司生产和销售,外形看起来有点儿科幻的风格。它是属于全长式的整体枪托,内部从头到尾为阳极化处理的铝合金,外面包裹塑料。有全可调的贴腮和托底板(带后坐缓冲垫),枪托表面的塑料层有不同的颜色供用户选择。

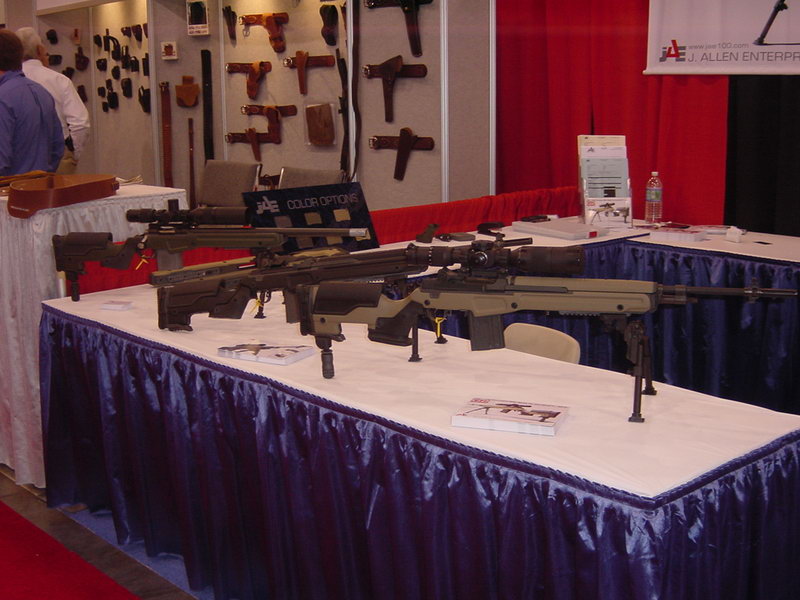

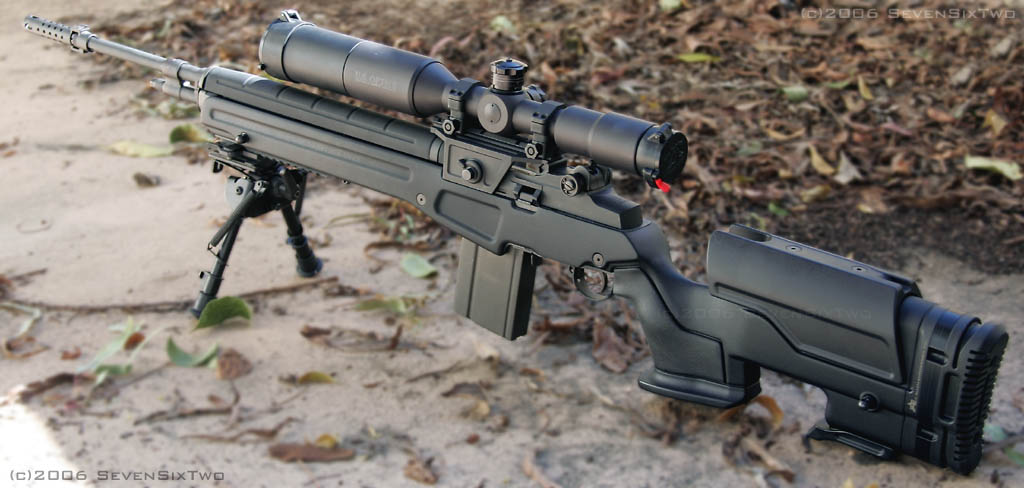

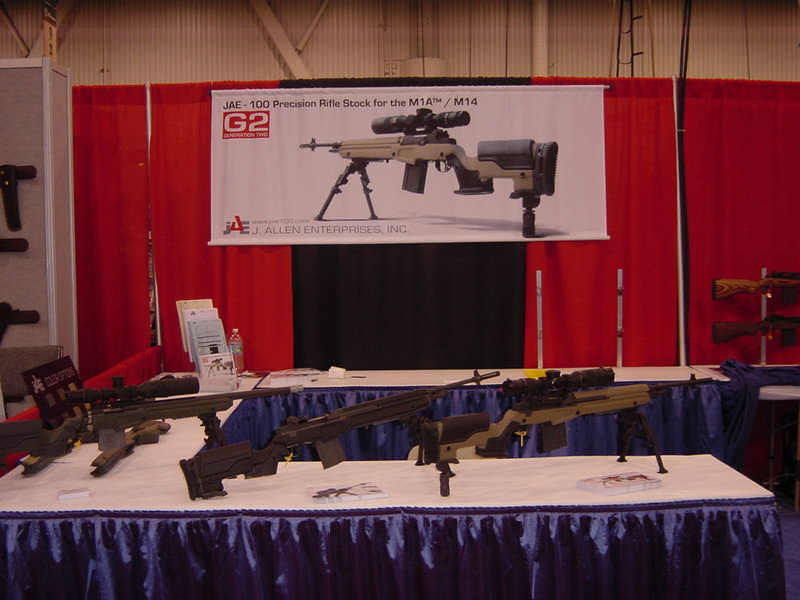

SHOT SHOW 2008上展出的JAE100,同时展出的还有称为JAE700的雷明顿700式枪托

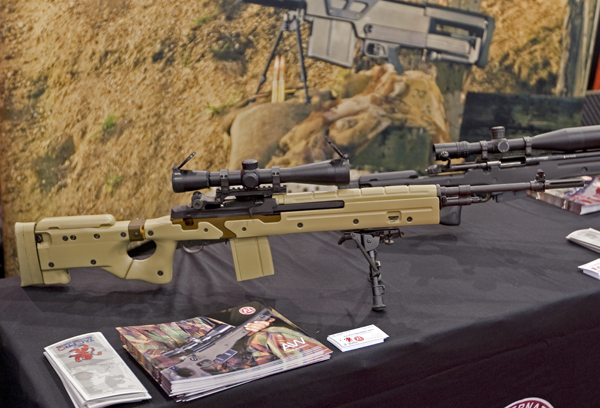

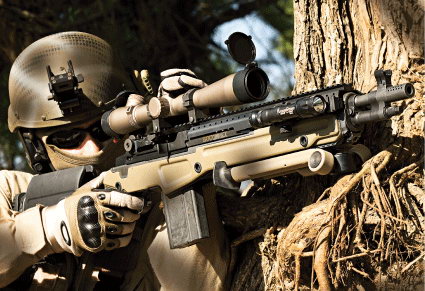

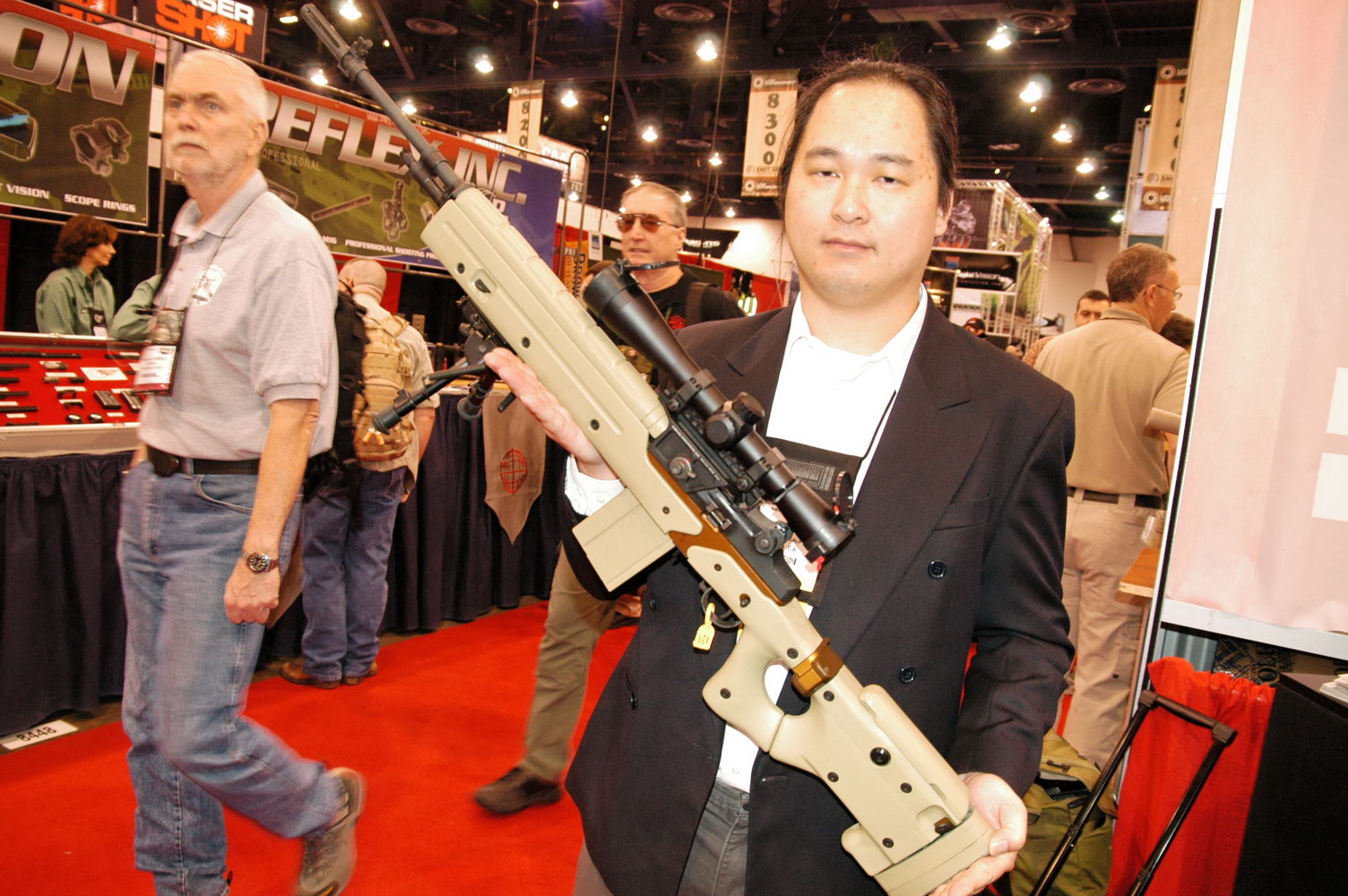

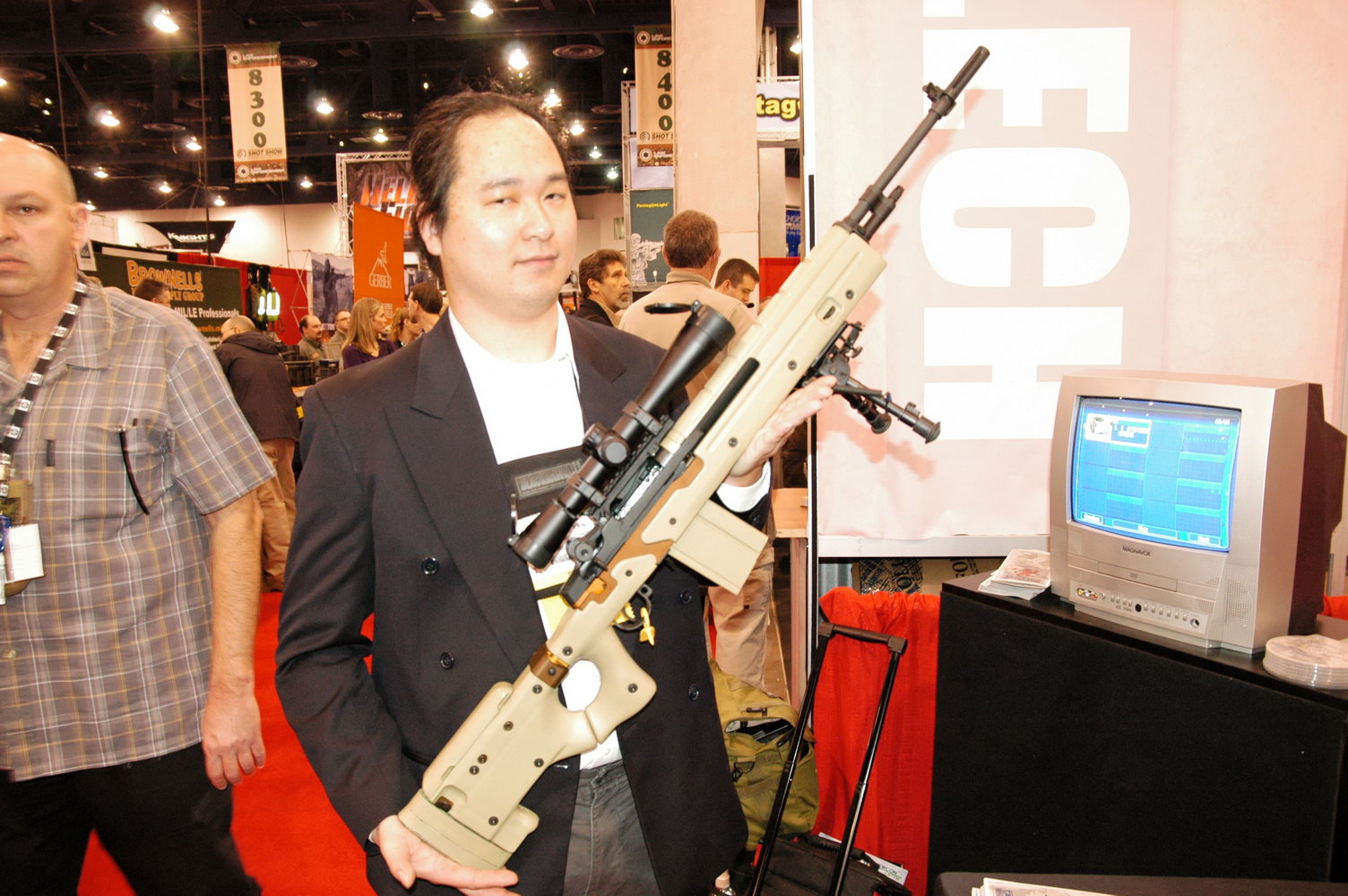

英国AI公司也来北美的M14配件市场掺一脚,这是AICS的M14枪托,在SHOT SHOW 2008上展出

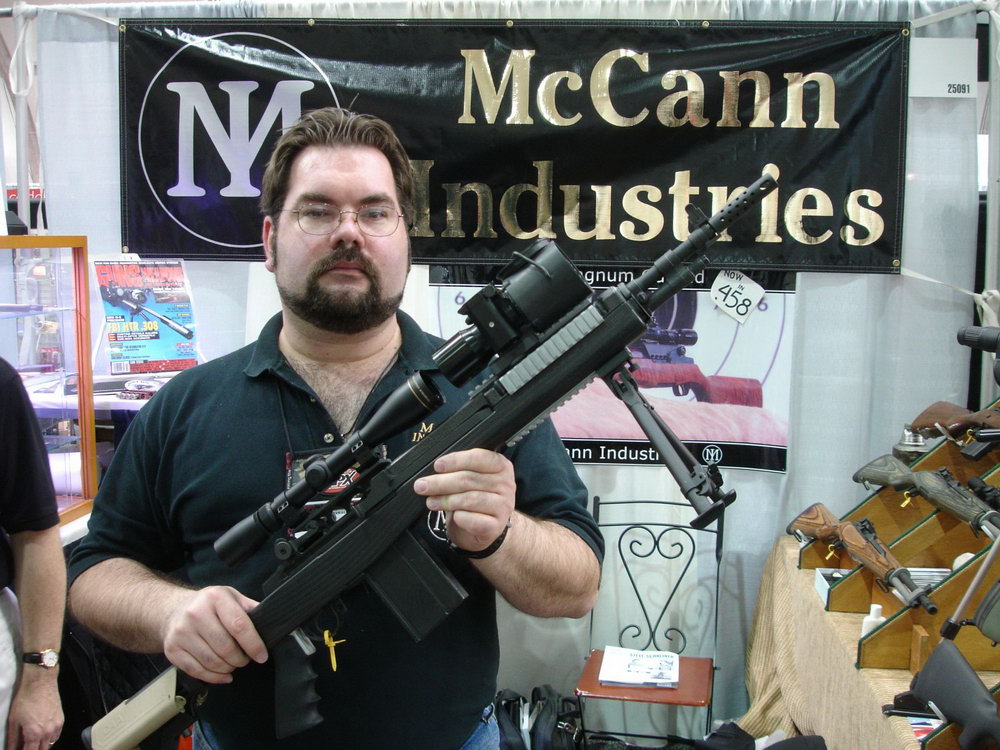

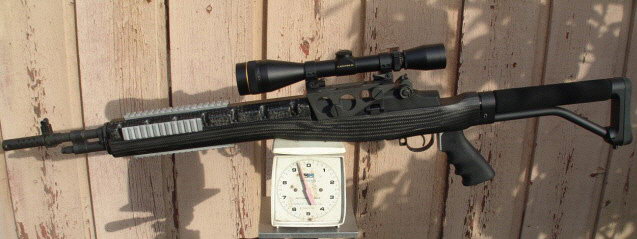

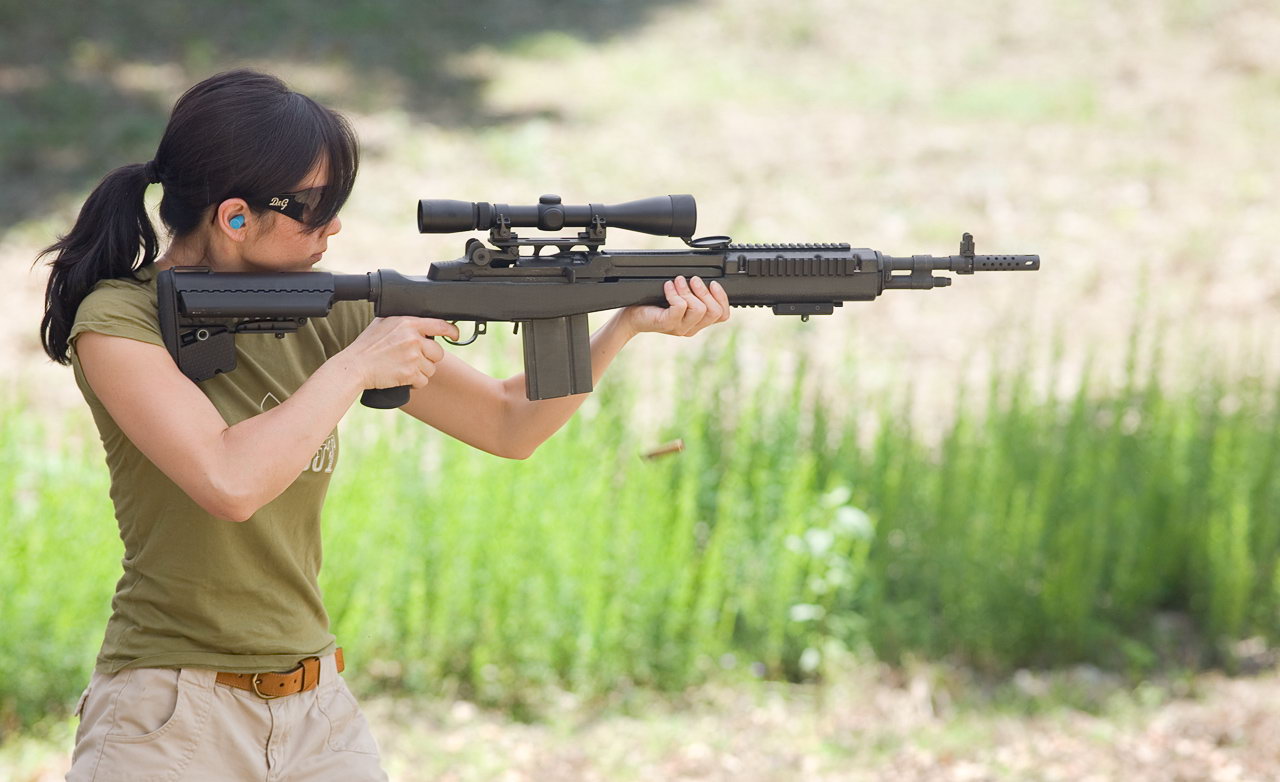

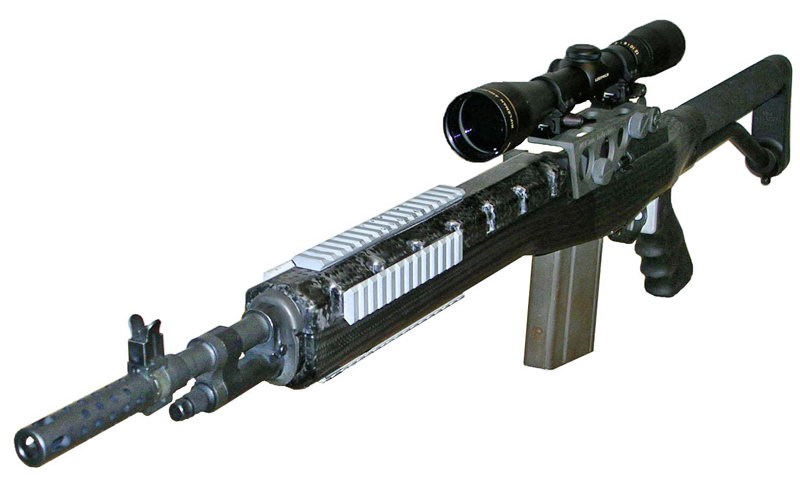

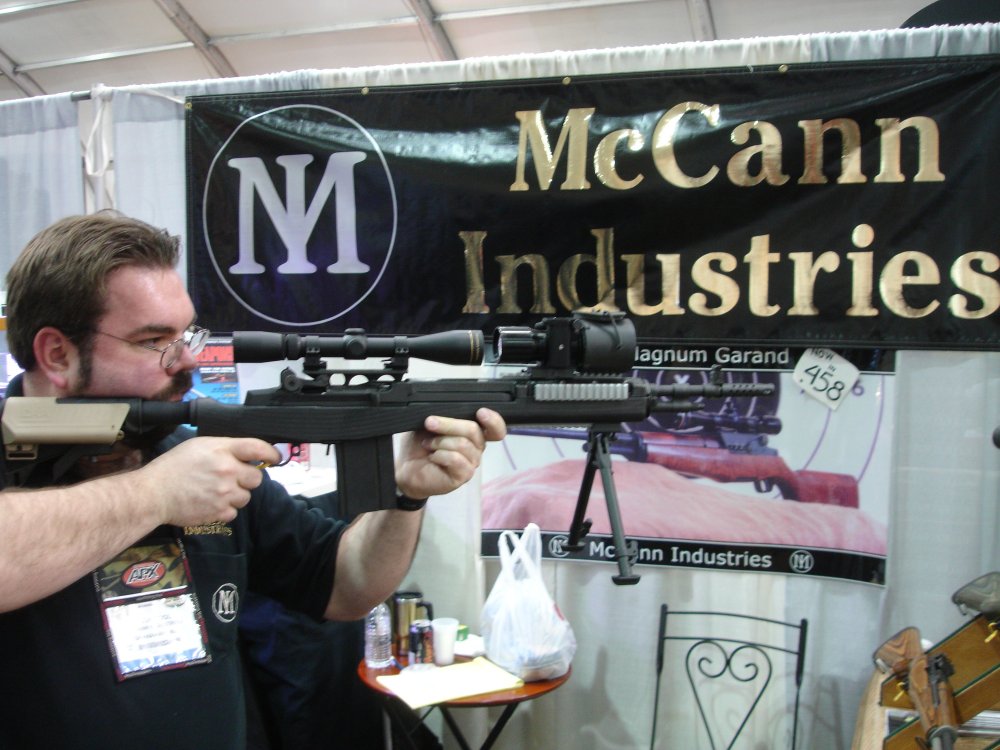

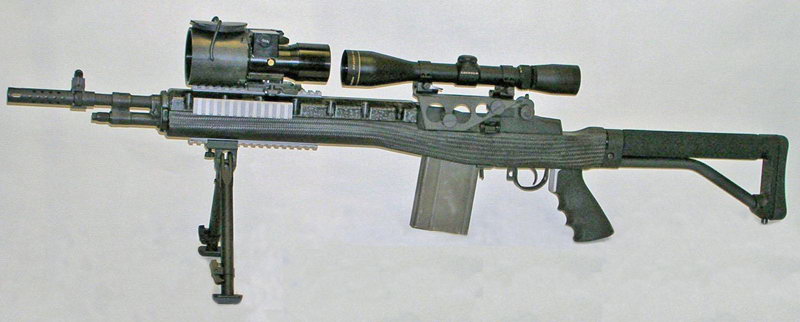

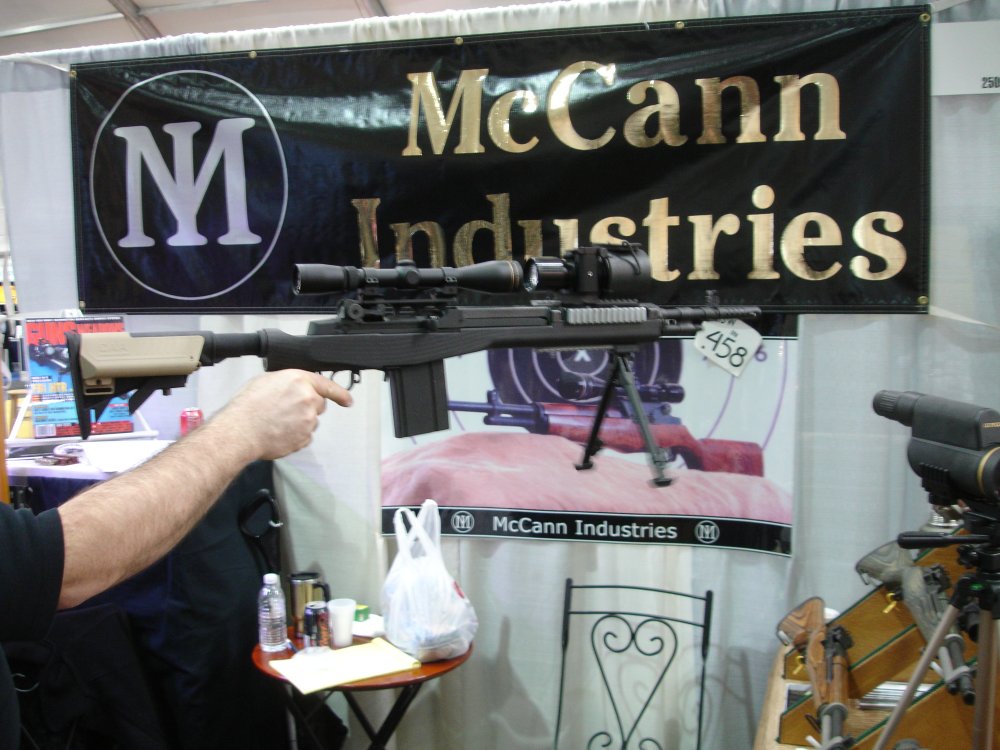

这是一家叫McCann Industries的公司提供的碳纤维制超轻型M14枪托,可装配到各型M14或春田M1A上使用

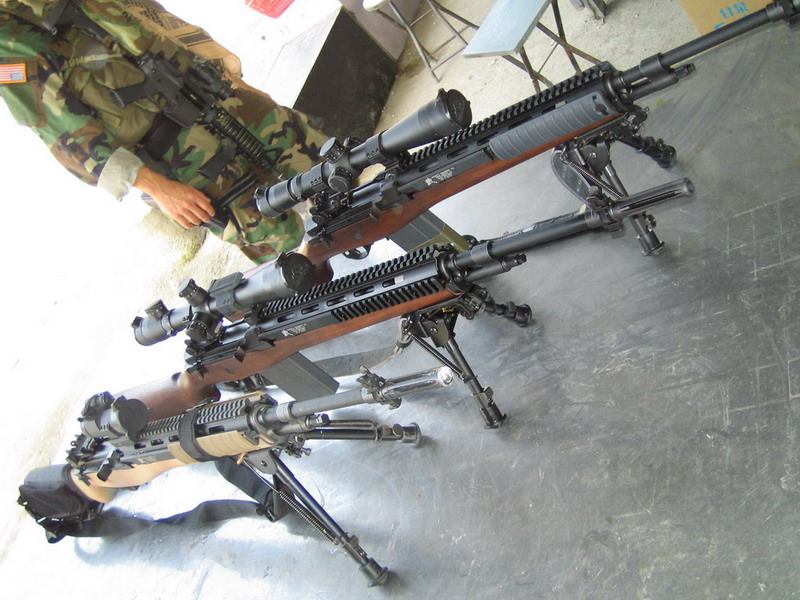

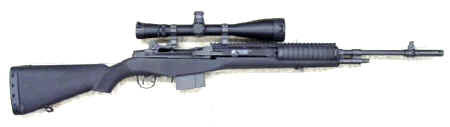

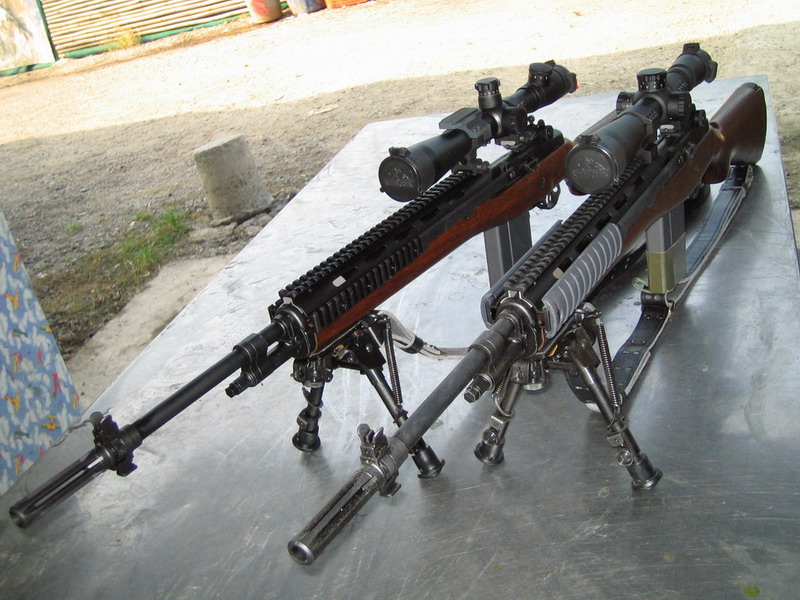

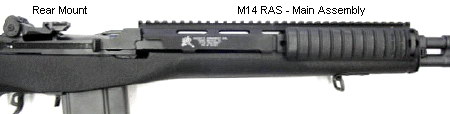

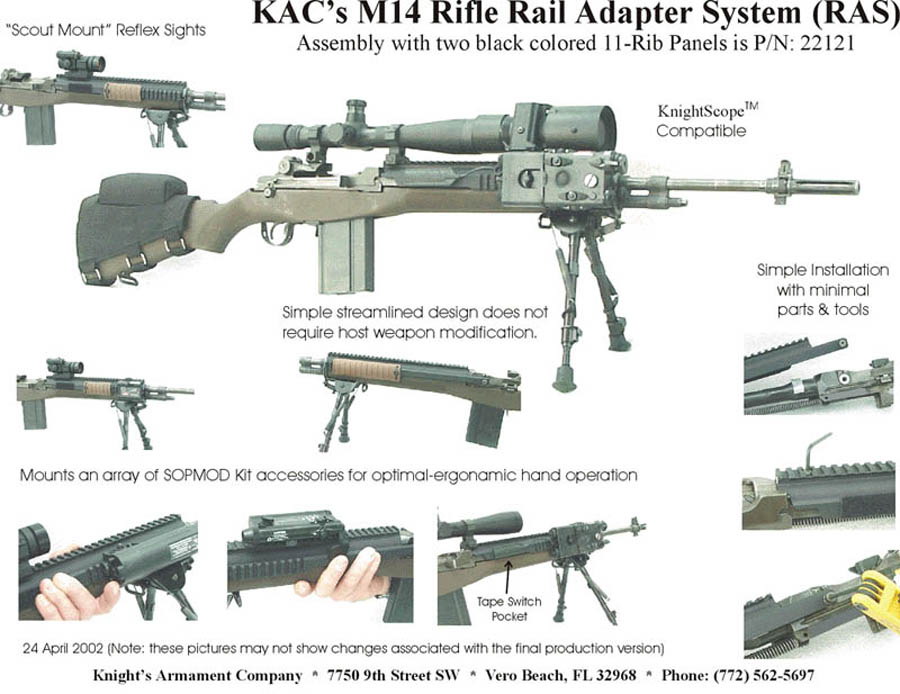

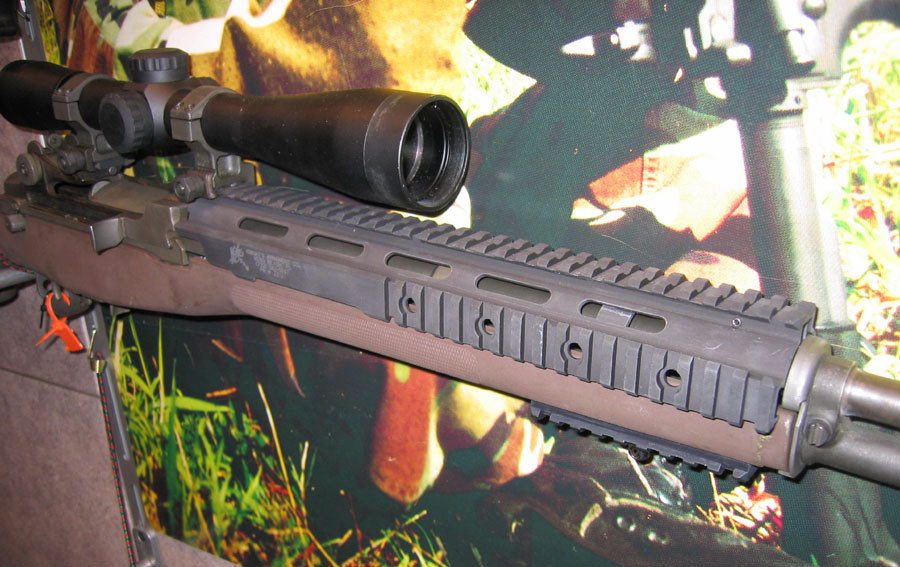

KAC公司的RAS上护木组件

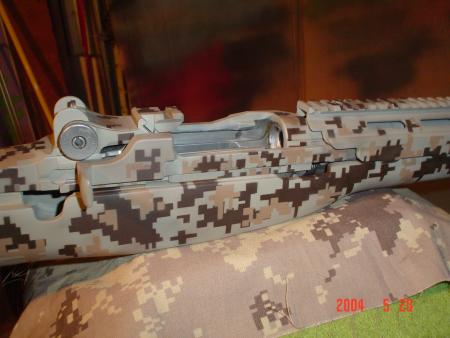

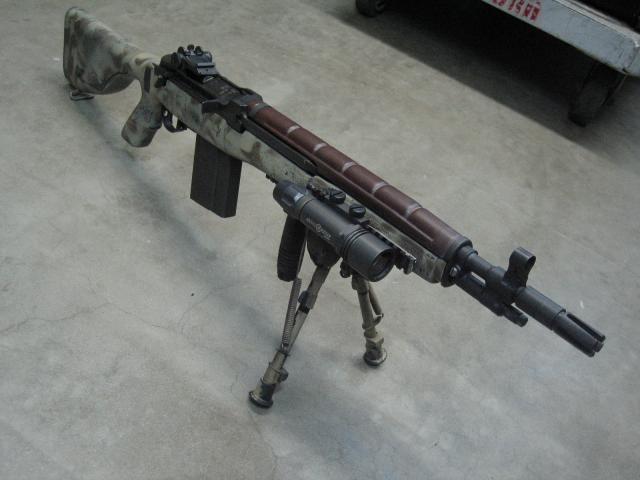

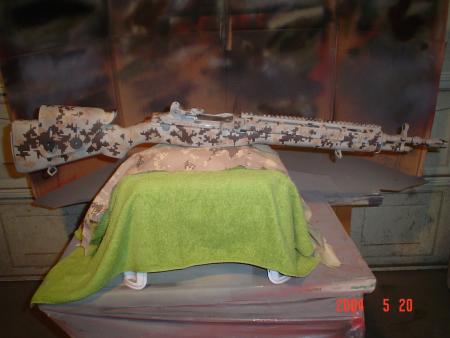

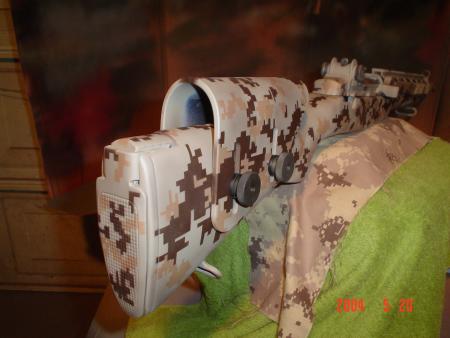

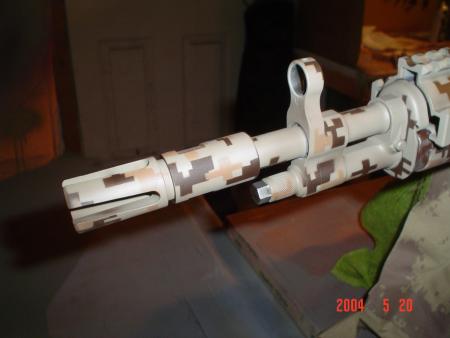

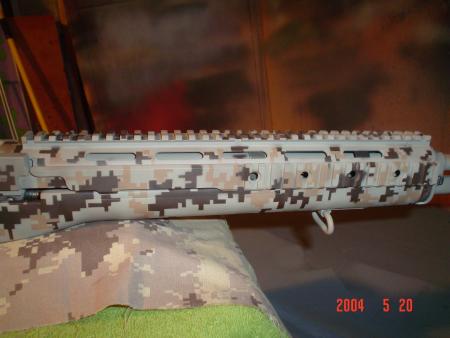

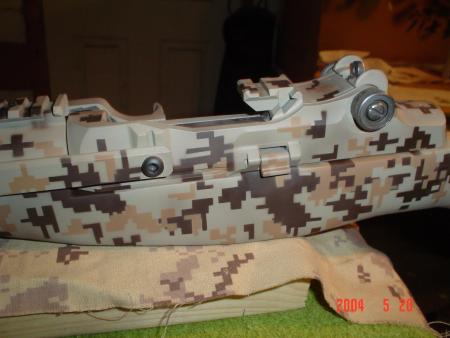

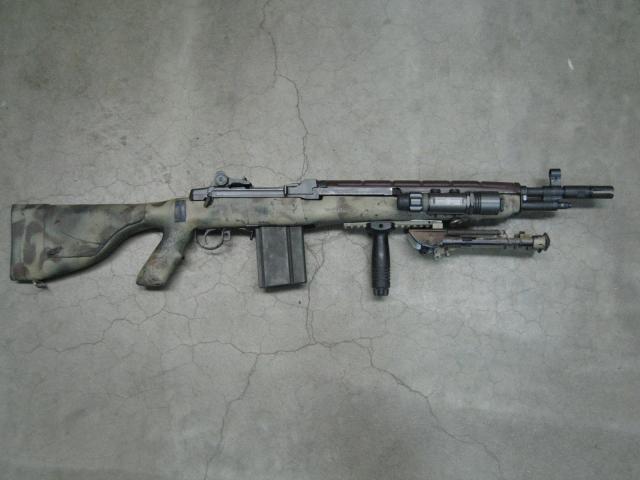

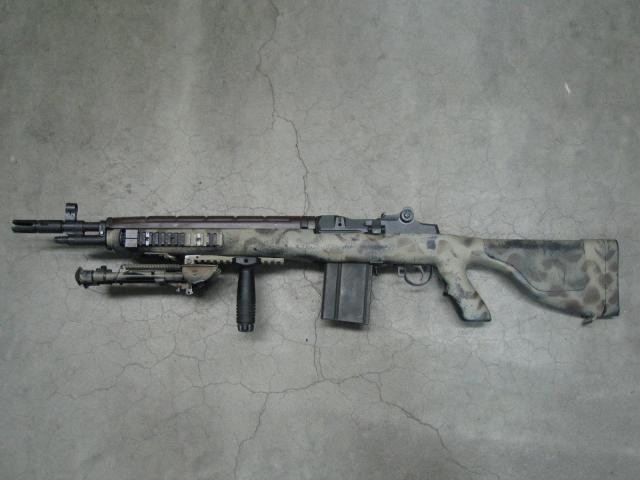

一把改装得十分有趣的M14型步枪,机匣是非USGI的,护木却是USGI型,而上护木更换了KAC RAS,枪管是M1A Scout型,最大特点是全枪都喷涂上“数码迷彩”



M14型步枪的机械瞄准具包括固定式柱形准星和弧形表尺的觇孔式照门,照门可调整风偏和高低,表尺分划为200~1000m,每200m为一个分划。有三种尺寸的准星和三种的照门。准星的宽度不同,标准的(USGI)的准星宽0.084英寸(约2.13mm),另外两种准星是NM型的,分别宽0.072英寸(1.83mm)和0.062英寸(1.57mm)。觇孔直径也有的标准尺寸(USGI)和两种NM级尺寸,USGI尺寸为0.069英寸(1.75mm),NM级尺寸分别为0.0520英寸(1.32mm)和0.0595英寸(1.51mm)。中国M14的觇孔直径较USGI的大。M14的照门是从M1伽兰德继承过来的,因此也继承了M1伽兰德的一个严重缺点:这个直径不到2mm的小孔只适用于精确瞄准,在近战或昏暗条件下就很难瞄准。

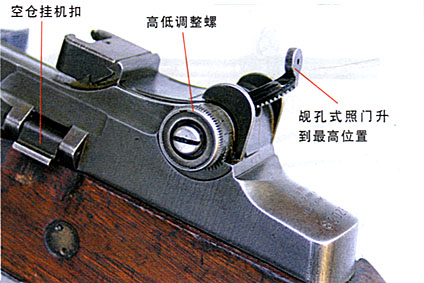

USGI照门

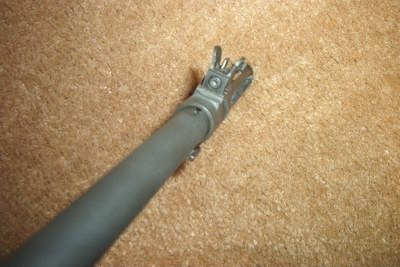

夜间使用的发光准星

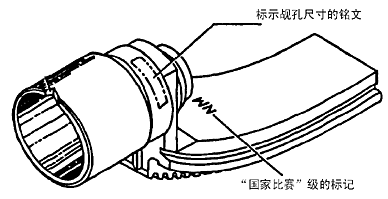

NM级照门,普通照门拧一格是1MOA,而NM级照门拧一格是0.5MOA

M14型步枪有5、10、15、20和30发这5种容量的弹匣,美国国防部订购的主要为10发和20发的弹匣。USGI弹匣承包商包括了春田兵工厂、 TRW、温彻斯特、H&R、Borg-Warner、Killeen Machine & Tool、Check Mate Industries和Union Hardware Company。USGI弹匣通常被认为是造得最好的,最后一个政府合同的M14弹匣在1996年由Check Mate Industries生产。中国大陆和台湾也生产20发弹匣,在1980年代后期开始出口到美国,直到1994。虽然市场上中国弹匣的数量比USGI弹匣少,但在可靠性方面也有不错的声誉。加拿大的Thermold塑料20发弹匣也有进入美国市场,在供弹可靠性方面也有很好的声誉。在市场上的20和30发弹匣后面都有记号表示是在1994年9月13日前生产的,其后生产的弹匣都不得多于10发容量。

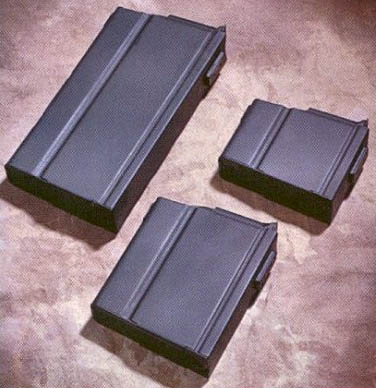

5发、10发与20发弹匣

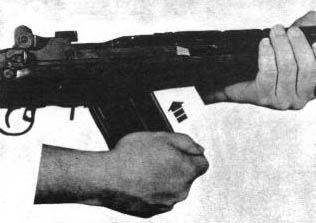

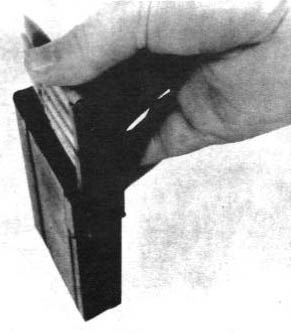

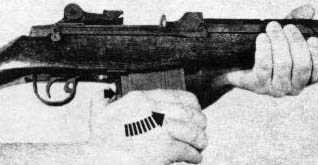

拆卸弹匣动作

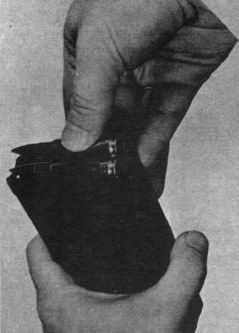

安装弹匣的动作


往弹匣装填枪弹的两种方法

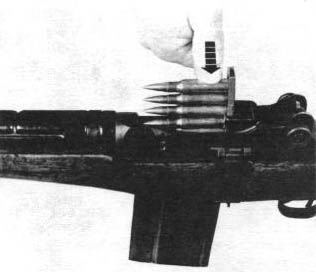

左图为把

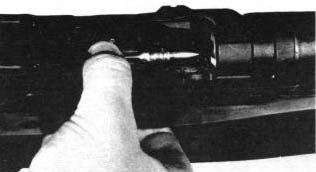

桥形弹夹插在弹夹导槽上可以直接向枪上的空弹匣装填枪弹,右图为直接向弹膛装弹

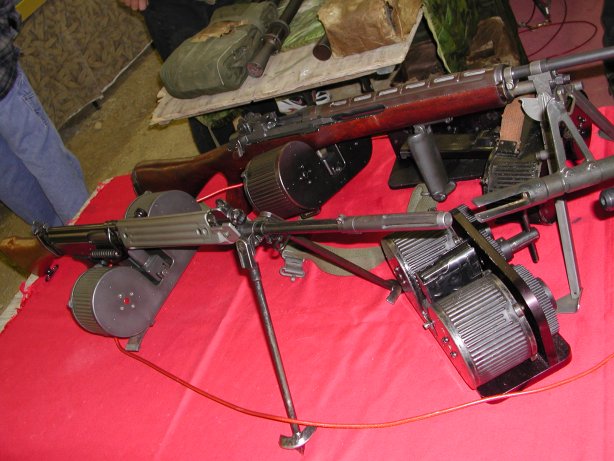

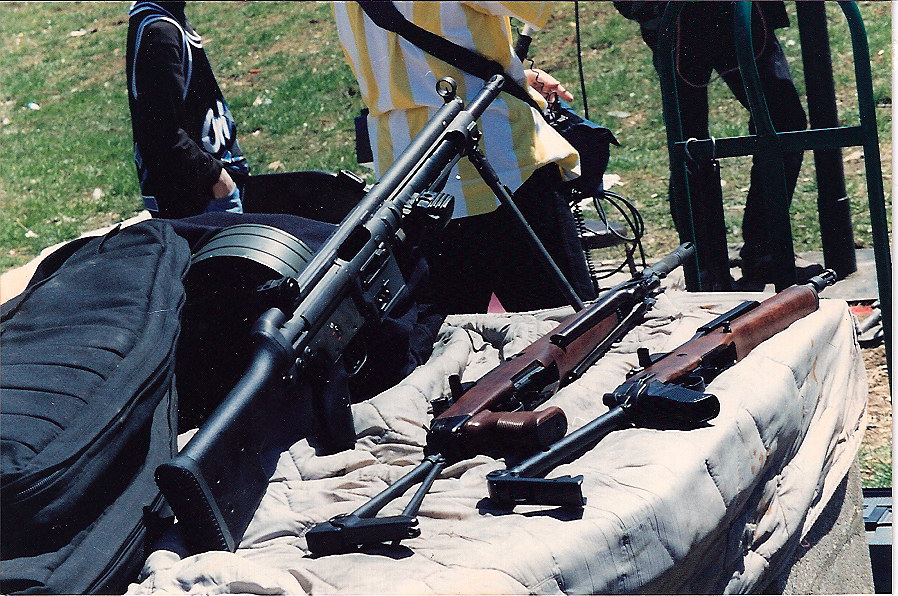

2004年10月8日,在美国一个机枪射击聚会(Knob Creek Machine Gun Shoot)上有人使用了一种由Viking Tool and Machine生产的双鼓形供弹具。

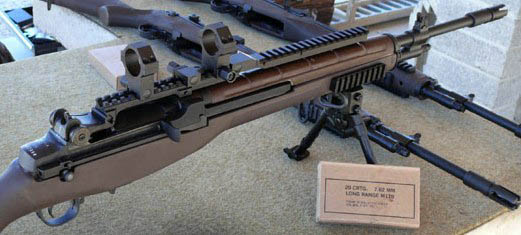

A.R.M.S.、Brookfield Precision Tool、史密斯企业、B-Square、S&K、Leatherwood和春田武器公司都为M14生产瞄准镜座。美军在M21上使用Leatherwood的瞄准镜座,在M25上使用Brookfield的瞄准镜座。

USGI的维护工具由多用途工具、膛刷、四节M3组合式通条、枪刷、片顶、油壶和一个装通条的帆布袋组成,这些工具都可以存放在枪托内,M14E2的枪托不能像M14那样存放维护工具,因此M14E2的维护工具要另外用一个尼龙袋携带。M14的多用途工具使用起来非常方便,可用于拆装步枪、调节导气孔、松紧导气箍和瞄具螺帽、拆装M2两脚架等等用途。民间市场上的维护工具种类比较多。

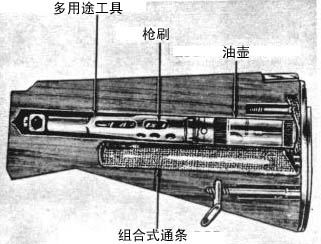

存放在枪托内的维护工具

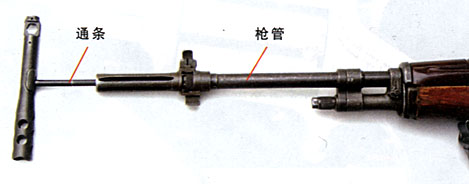

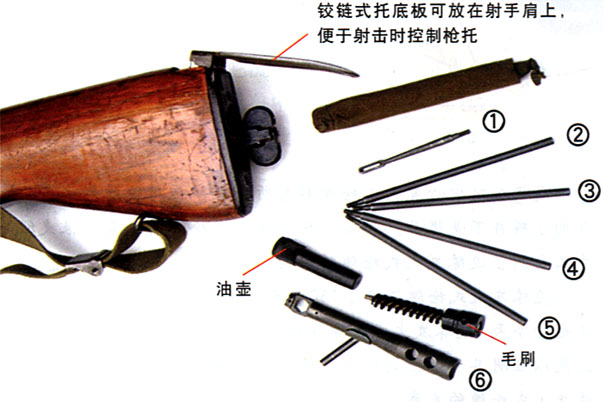

图中1-6号均为通条组成,螺接后可擦拭枪管,6号附件也是多用途工具。

M14的配件有许多,包括:空包弹发射装置、M6刺刀及M8A1刀鞘、前后瞄具保护框、枪背带(帆布、尼龙和M1907皮革背带)、弹夹、M5冬用扳机组件、M2两脚架、枪榴弹发射器等等。空包弹发射装置包括M12空包弹助退器和M13枪管尾端护扳,枪口装置的圆筒部插入消焰器的开口内,由刺刀座和弹簧固定,枪尾护扳由带弹簧顶杆的卡笋固定于弹匣槽中。

在被M79榴弹发射器取代之前,越南战场上美军榴弹手的M14步枪配备有M15枪榴弹发射器瞄准具和M76枪榴弹发射器。在使用时,榴弹手先要关闭导气孔,换上发射枪榴弹的空包弹弹匣,把一枚枪榴弹的尾管套在M76枪榴弹发射器上。通过合适的角度,榴弹手可以把一个1.5磅重的枪榴弹抛射到250米远,配备的枪榴弹类型包括了烟雾弹、信号弹、反坦克弹、白磷弹和训练弹。

民用配件包括尼龙背带和皮革背带、枪托后座缓冲垫、制退器、两脚架、双弹匣联接器、枪箱等等种类更多的配件。台湾和大陆的M2脚架复制品的声誉没有USGI的好。哈利斯两脚架可以直接安装在枪托的有背带环连接销上,也有厂家提供增加了哈利斯两脚架接口的改装枪托服务。

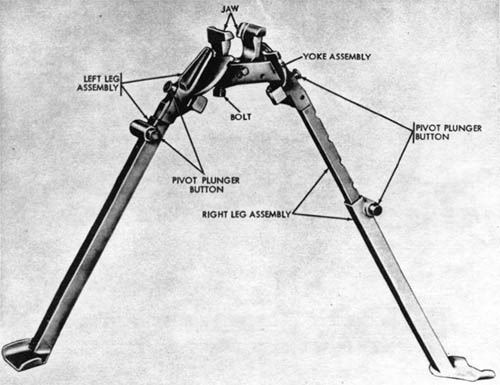

M2两脚架及其安装方式,M2脚架不仅是M14A1的配件,在M14上也可以使用

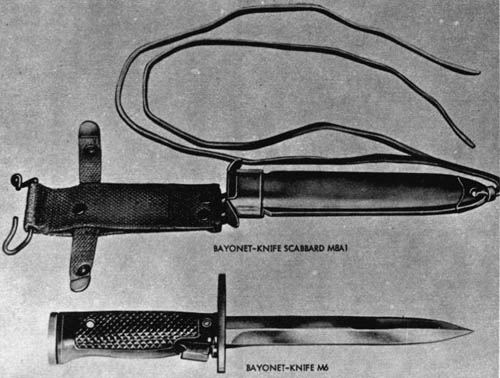

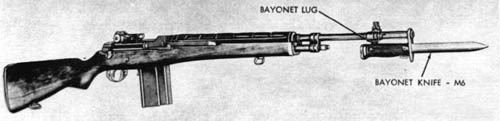

M6刺刀及M8A1刀鞘

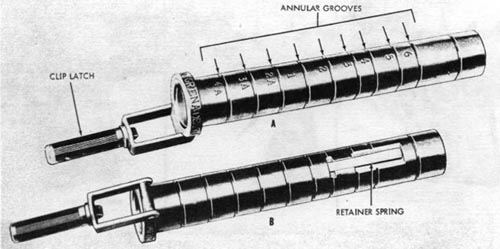

M76枪榴弹发射器

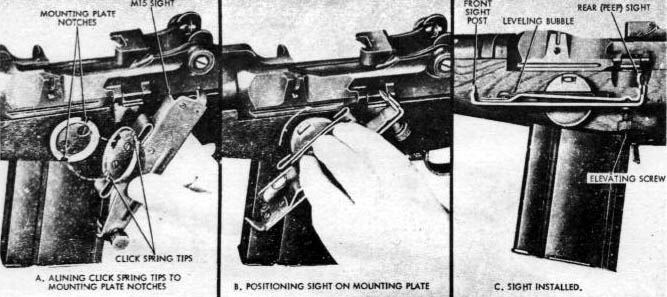

M15枪榴弹发射器瞄准具

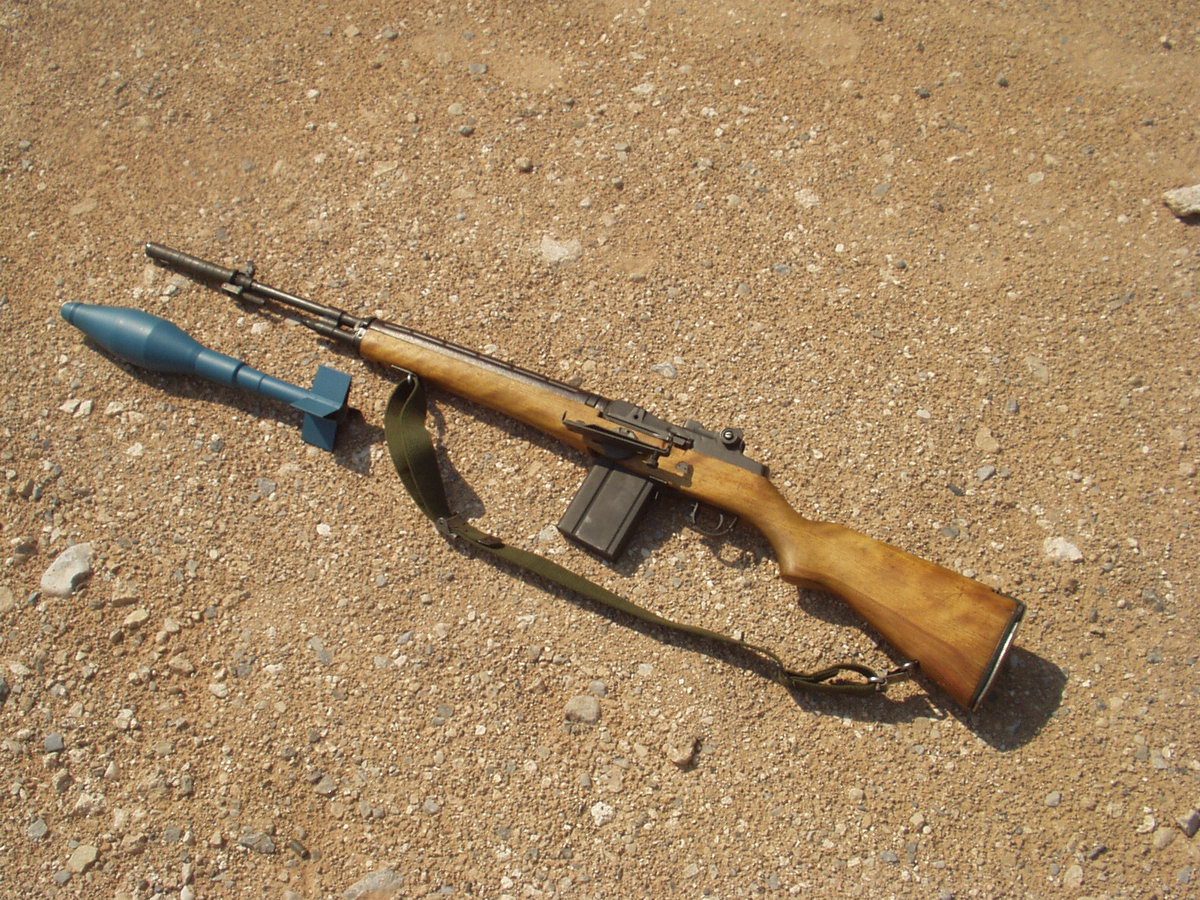

一把装上枪榴弹发射器及瞄具的Armscorp M14NM

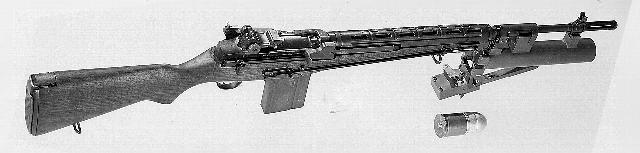

早期试验过的X1型枪挂式榴弹发射器,但试验失败

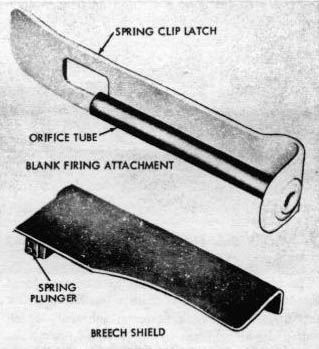

M12空包弹助退器和M13枪管尾端护扳

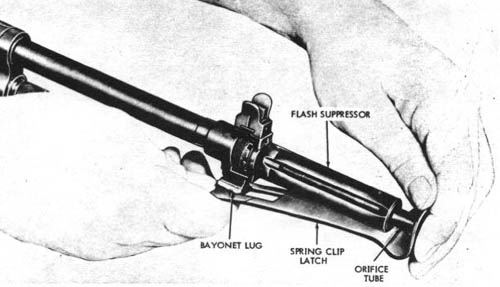

M12空包弹助退器的安装方式

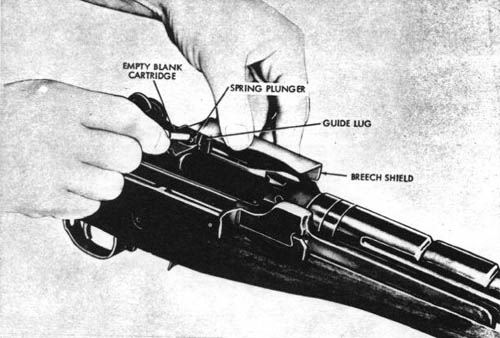

M13枪管尾端护扳的安装方式

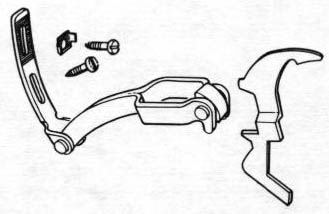

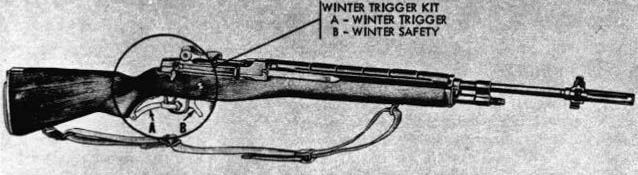

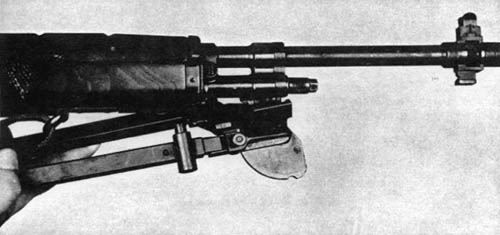

M5冬用扳机组件及安装方式



资料来源:M14 Type Rifles

     Different's M1A Gallery

     美国陆军手册FM 23-8《U.S. RIFLE 7.62MM, M14 AND M14E2
