M3航空机枪

.50 BMG简史 结构/原理
M2HB | 车辆平台 | 水面平台 M2A1
水冷型 M2航空型 M3航空型


口径: .50 BMG

在1939年,陆军兵器部提出了针对航空型M2的新要求,比如理论射速不能低于1000发/分,飞到600码要0.7秒且能穿透3/4英寸装甲板,全枪长不超过68英寸等等12项要求。针对这些要求,春田兵工厂及柯尔特公司、高标公司等数家企业都展开了研究,并提供了一系列的试验型。

比如柯尔特公司和春田兵工厂就合作研制了射速达1200发/分的T21样枪, 并在1940年至1942年在阿伯丁试验场进行试验,但不太成功。春田兵工厂后来又研制了射速达1200发/分的T28样枪,但也没有获得采用。

而高标公司(High Standard Manufacturing Co.)则设计了T22并在1942年进行试验,射速为1066发/分,但试验时也不成功。在1943年先后试验和改进T22E1、T22E2(射速1219发/分)、T22E3、T22E4、T22E5(略低于1000发/分),最后在1944年试验的T22E6仍然不成功,但高标公司的一些设计最后被陆军兵器部吸收到T36(后定型为M2A1)和T25E3(后定型为M3)上。在T22E5基础上改进的T26也没有成功。而高标公司则试验T22E6的同时,还开始了另一种T27样枪的试验,从1944年到1945年先后试验了T27、T27E1到T27E7共8种型号,但都是由于故障率较高和容易破损等原因而没有通过陆军的试验。

真正成功的航空型是从1944年3月开始在阿伯丁试验场试射的T25,这是由富及第公司(Frigidaire,著名的电冰箱企业)研制的样枪,他们重新设计了机匣,改进了缓冲器,射速达到1200发/分,射击故障较少但容易破损。其后又先后经历了T25E1、T25E2的改进和试验,最后的T25E3在1944年7月开始在阿伯丁进行试验,测试时该枪的射速达到1250发/分,故障率也不高,在10月份通过了试验场的试验后,便分别向陆军航空队和海军各提交了2挺机枪进行进一步的试验,然后在年底就开始下生产订单。T25E3在1945年4月被正式定型为M3航空机枪基本型(Gun, Machine, Caliber .50 M3, Aircraft, Basic.),经常被称作AN/M3,但AN不是航空的意思,而是陆军和海军的缩写。同时重新定型的还有航空型的M2,以前称为M2基本型,现在被称为AN/M2。


T25样枪

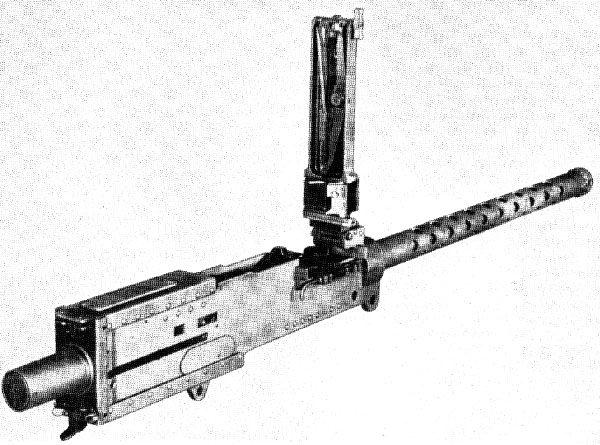

T25E3样枪

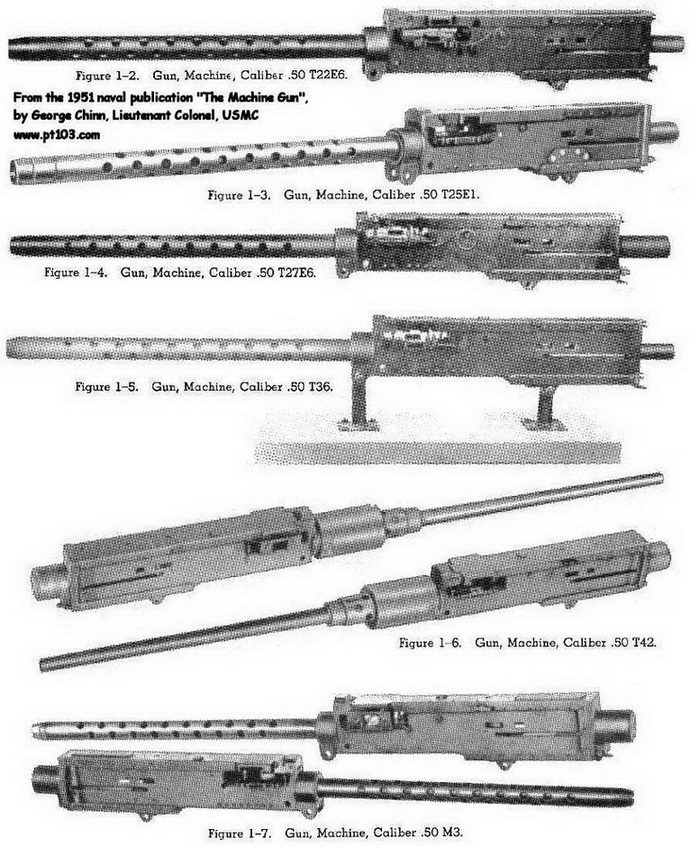

多种M3及M3的早期样枪

在1944年,军方又提出了射速高达1500发/分的新要求。在1944年4月,春田兵工厂便开始研制射速1500发/分的T34样枪,而富及第公司则在1945年在M3机枪的基础上改进出T38,试验时射速达1450发/分。原本在1945年8月的时候军方已经接受了T34,但最终这个高射速机枪计划被取消,所以T34样枪没有得到定型和投产。

在研制高射速型的时候,还有几种其他的试验型,另一种差点成为制式装备的M2航空型是射速达850~950发/分的T36样枪。该枪在1944年9月的时候已经通过了试验,并下了31,336挺的订单,但在生产了约8,000挺后就停止,这是因为T25E3的研制工作取得进展。在T25E3被定型为M3后,T36也被重新命名名为M2A1,但却没有再生产。正是因为这种短命的M2A1几乎没人知道,所以美军在21世纪初定型快拆枪管的QCB型M2HB才会定型为M2A1而不是M2A2。 而针对喷气式飞机的威胁,在1948年时还曾研制了射速高达2000发/分的T60,但也是一种短命的试验型。

正式定型的AN/M3航空机枪的射速是1200发/分。由于其他高射速型都没有装备部队,所以在进入喷气式飞机的年代,直到装备了射速更高的20mm“火神”航炮之前,AN/M3是美军喷气式战斗机的航向武器,例如F-86“佩刀”战斗机就在机头配备有6挺AN/M3。在越战时期,AN/M3还被使用在XM14/SUU-12/A机枪吊舱。

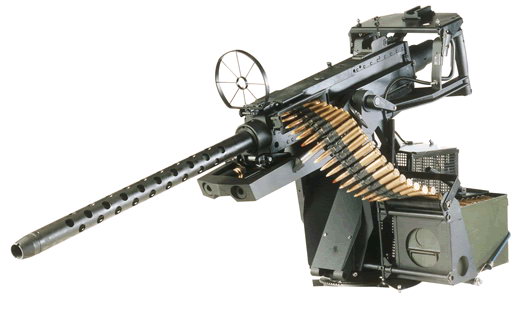

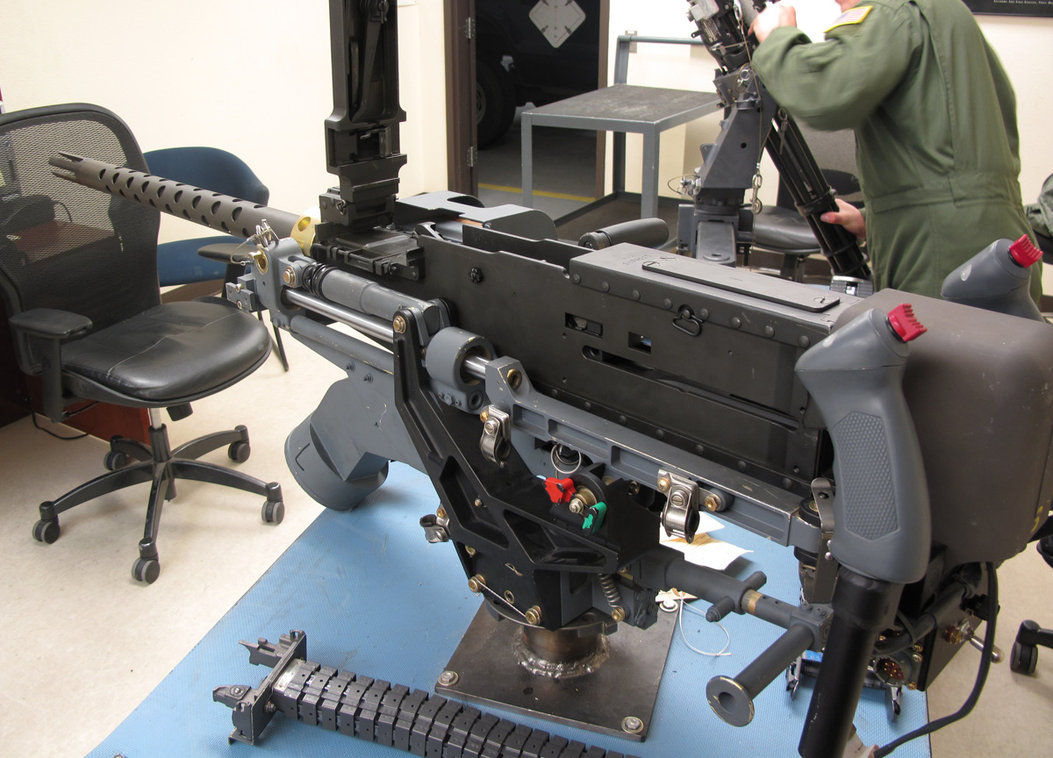

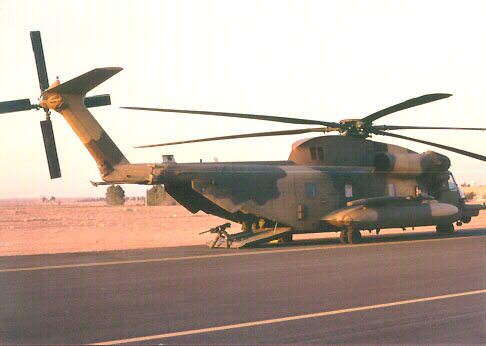

GAU-18/A是AN/M3的轻量化改进型,并装在一个吸收后坐的摇架上操作,该枪是在美国空军的MH-53低空铺路和HH-60铺路鹰上使用。GAU-18/A的拉机柄在右侧,但供弹方向可选择左边或右边,这取决于机枪是装在直升机的哪一个侧面。该枪的弹链通过一个柔性供弹槽进入受弹机,避免弹链被钩挂。通常装在一个600发的弹箱内,因此火力持续能力比在摇架上携带100发弹箱的GAU-15/A和GAU-16/A要持久。

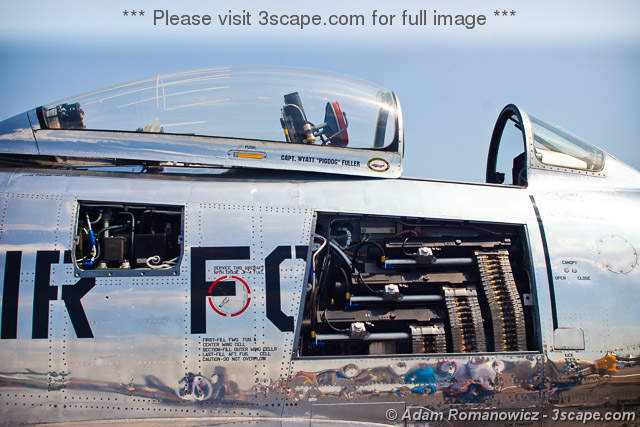

安装AN/M3的F-86战斗机

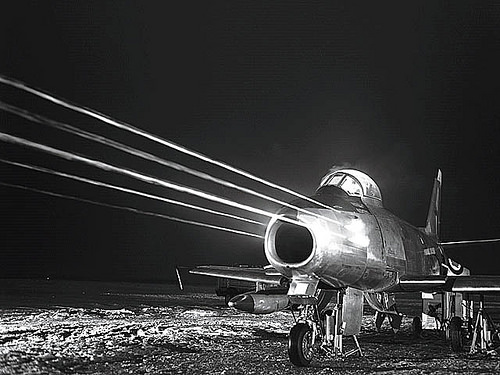

射击中的F-86

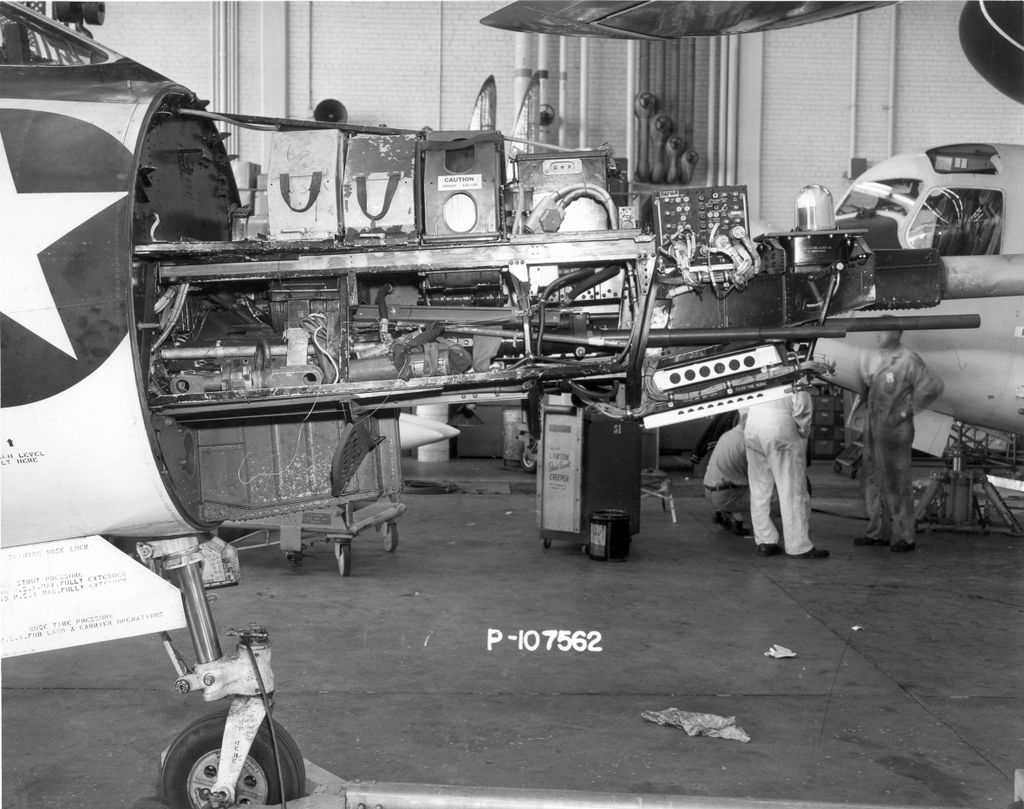

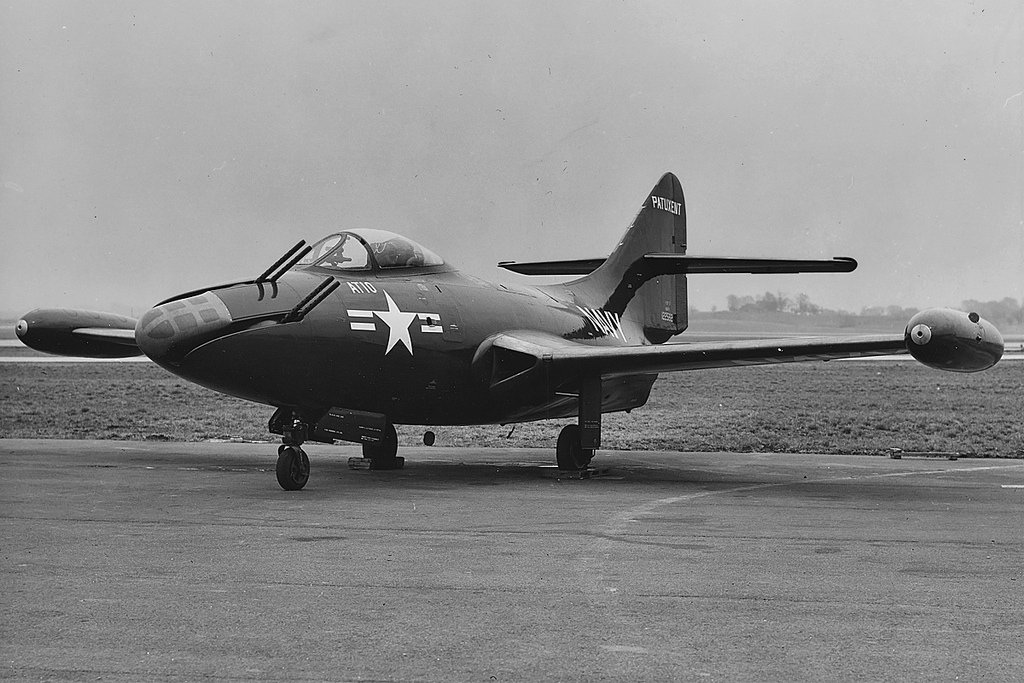

美国空军在1950年夏季试验过的F9F-3,机头有一个爱默生航空X17A横向旋转炮塔,装有4挺AN/M3,可向前半球范围内任意角度射击

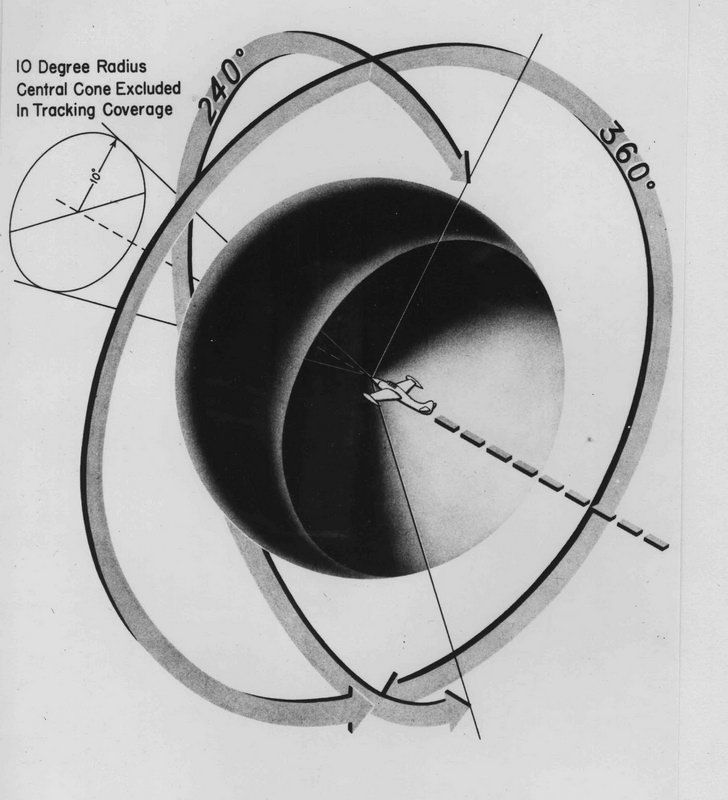

X17A的攻击范围及瞄准装置

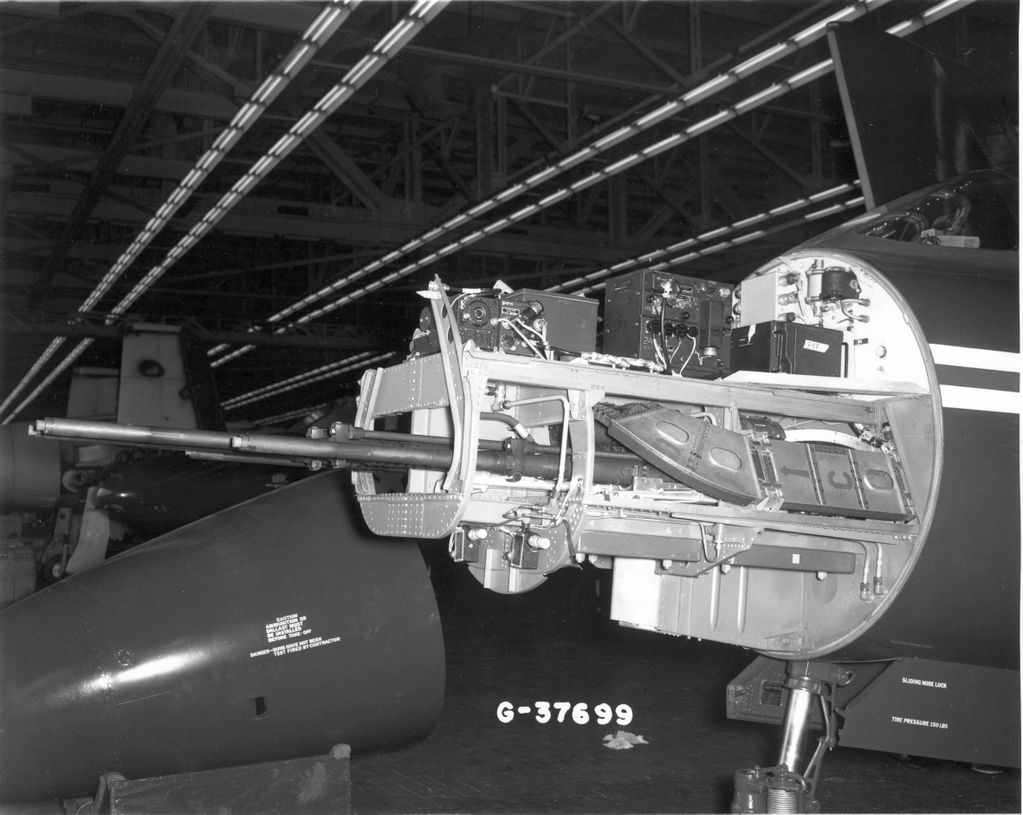

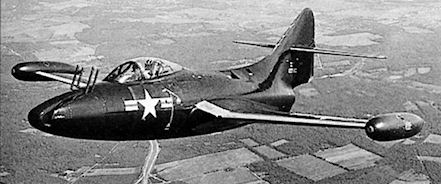

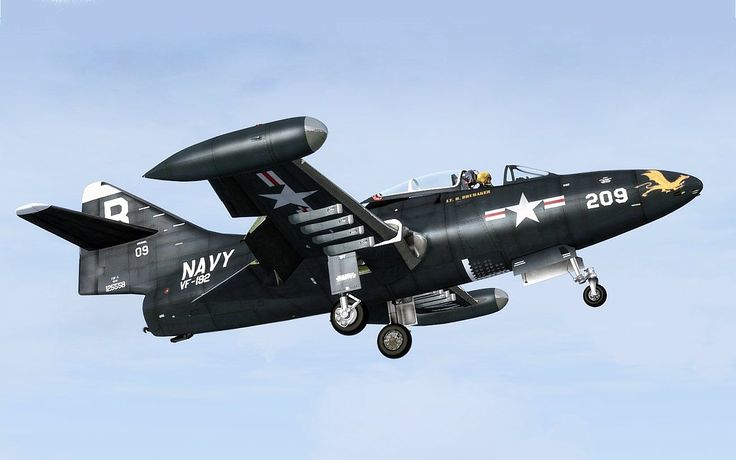

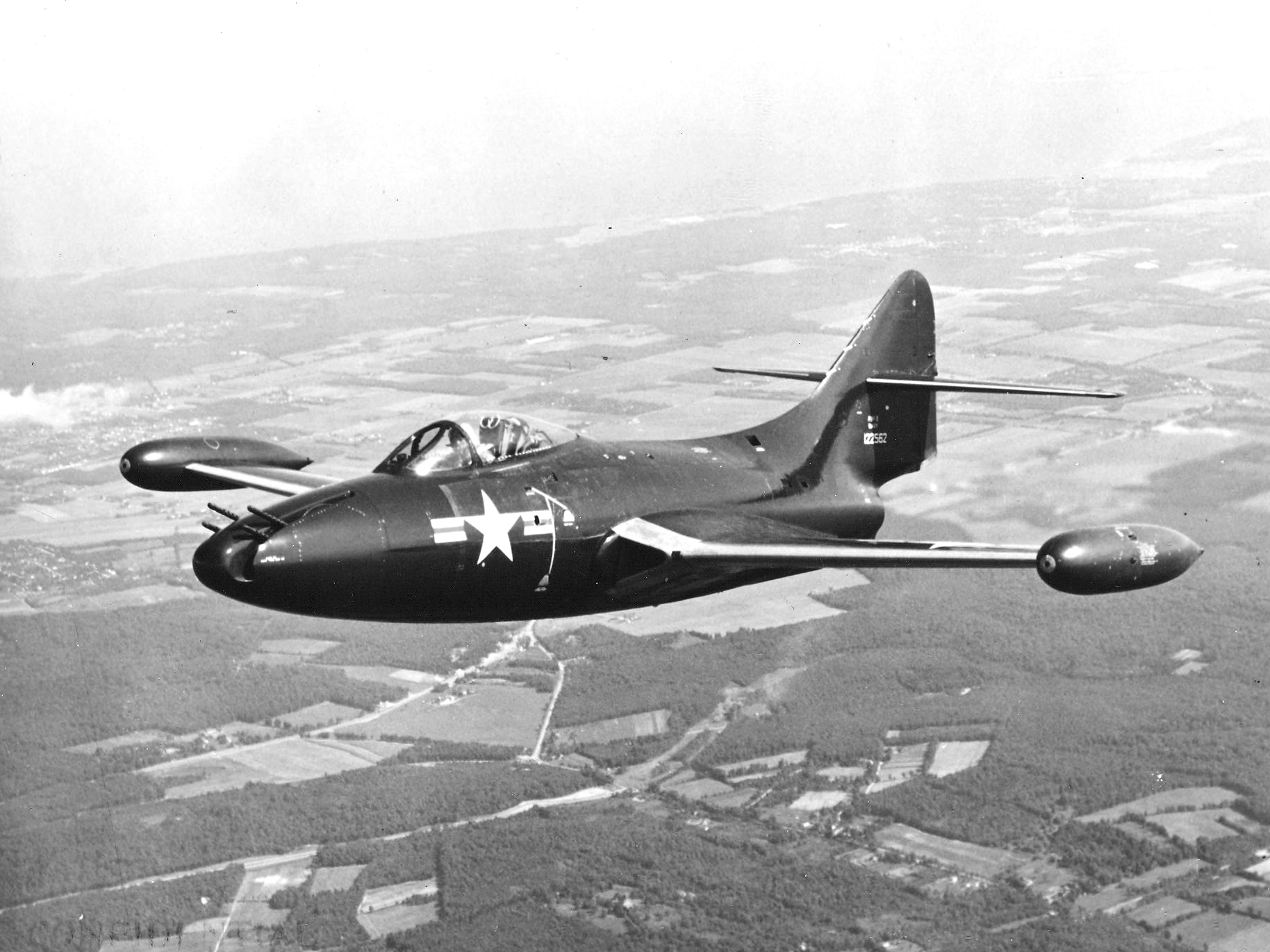

至于原本的 F9F战斗机其实是在机鼻下方配4门M3 20mm机炮,这种M3机炮是美国授权生产的西斯帕诺·絮扎HS.404机炮

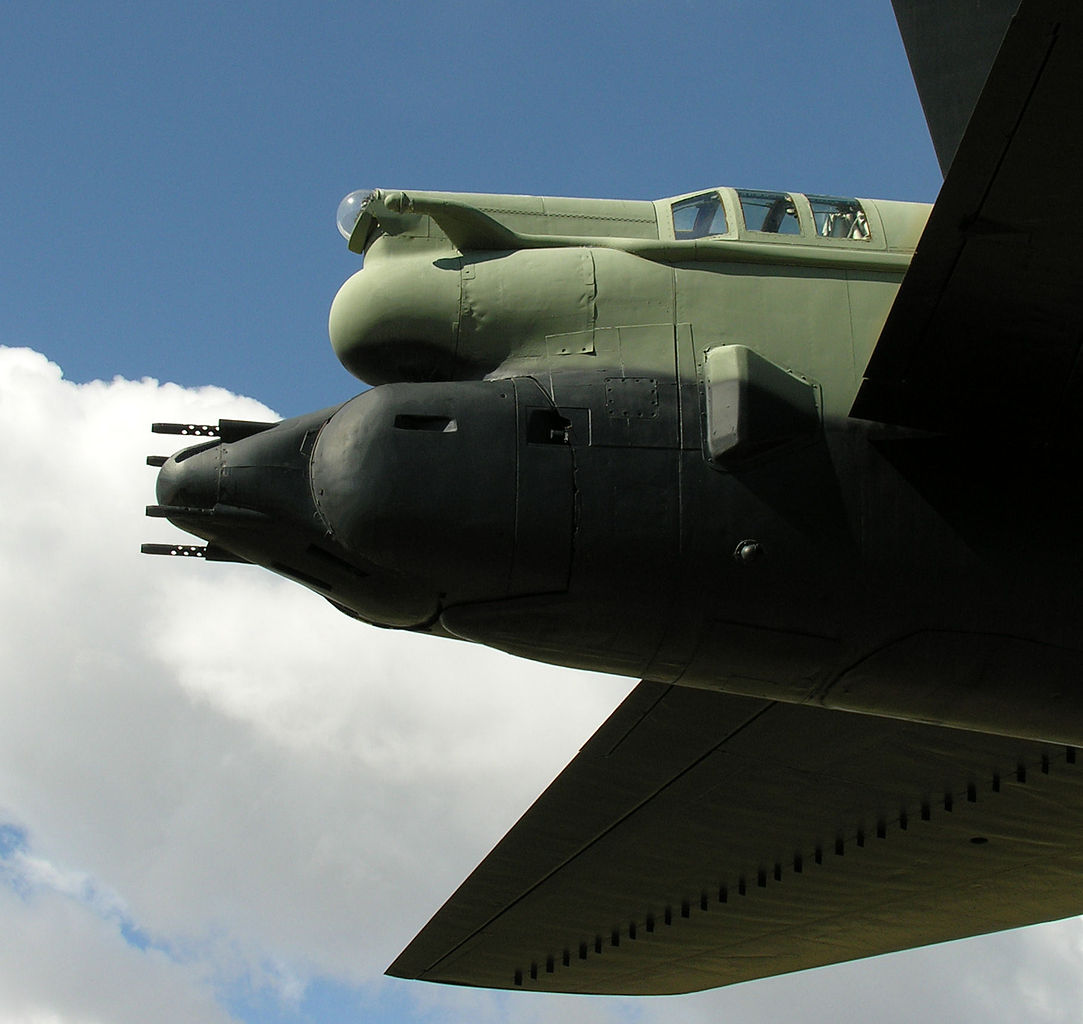

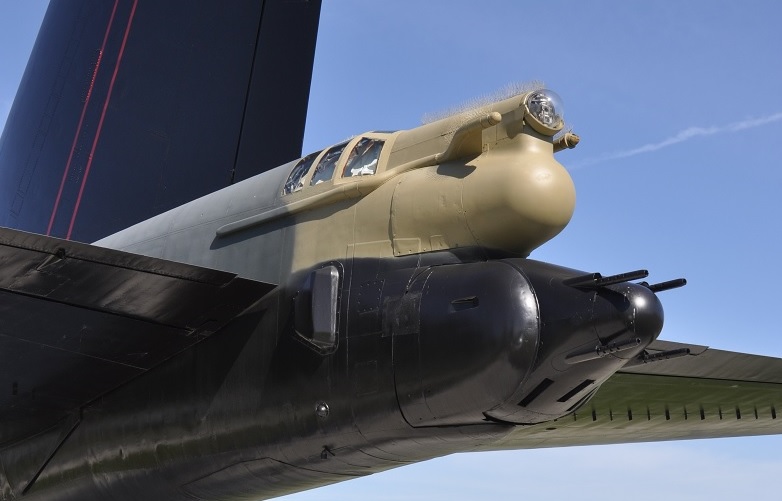

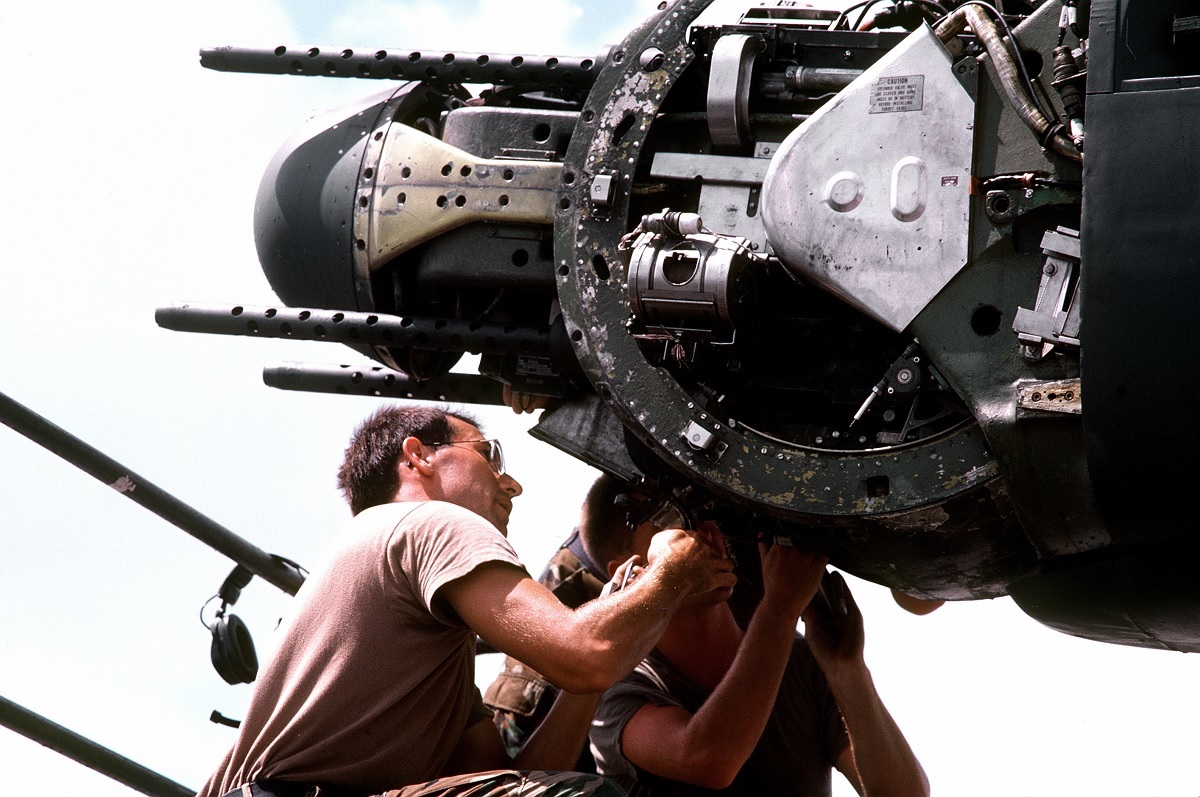

B52G轰炸机机尾有4挺AN/M3机枪

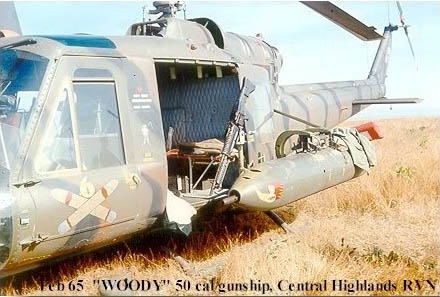

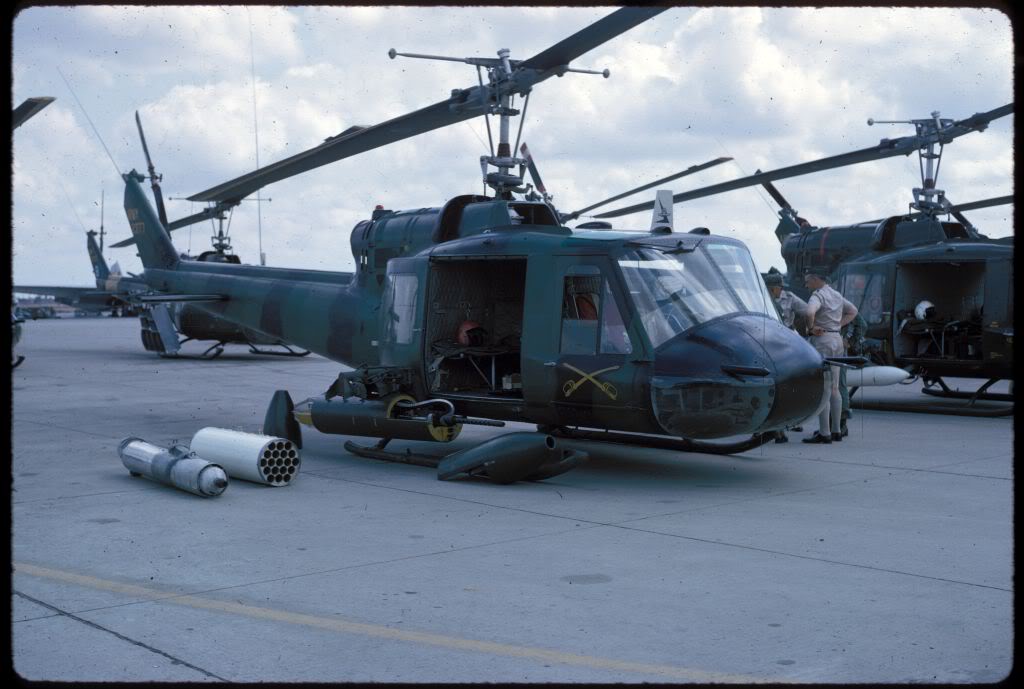

挂在UH-1上的SUU-12/A机枪吊舱

挂在OV-1“莫霍克”战场监视飞机机翼下的SUU-12/A机枪吊舱


休斯500D机舱侧面吊挂的AN/M3

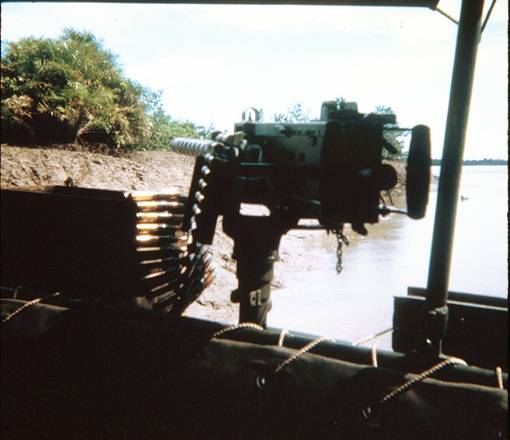

AN/M3不只是用于航空机枪,这是越战中的中型海豹支援艇(MSSC)上安装的AN/M3

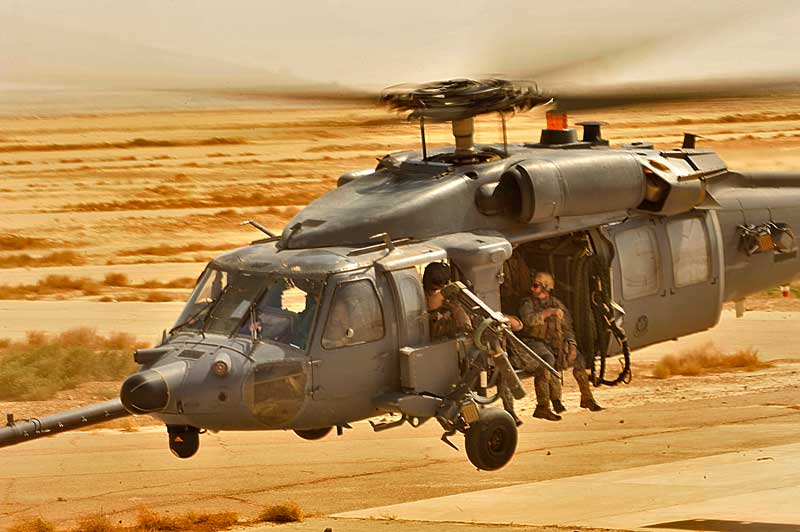

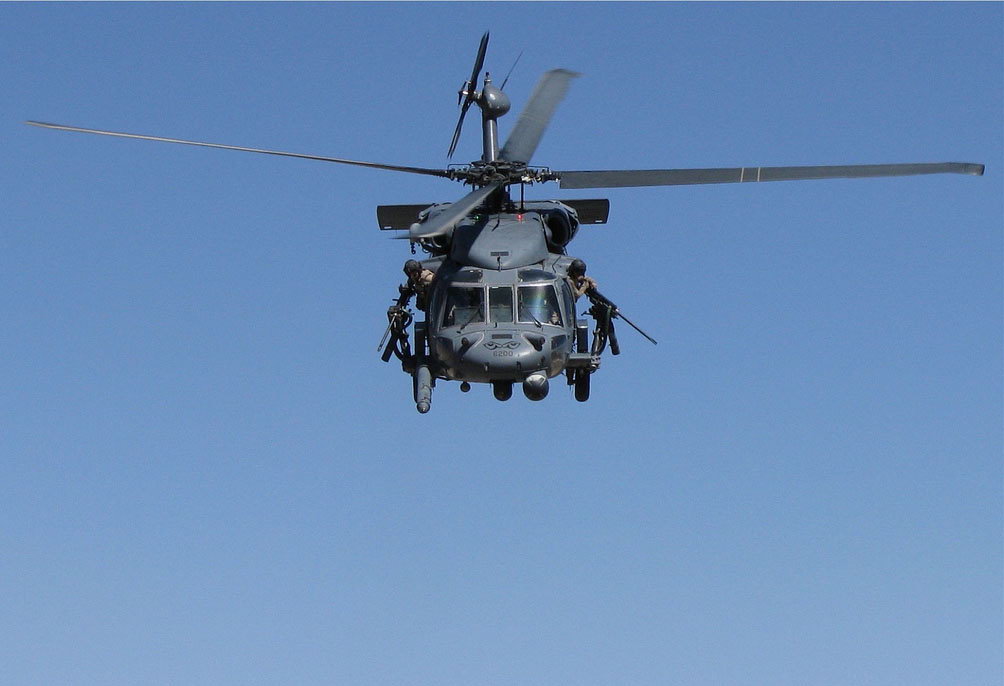

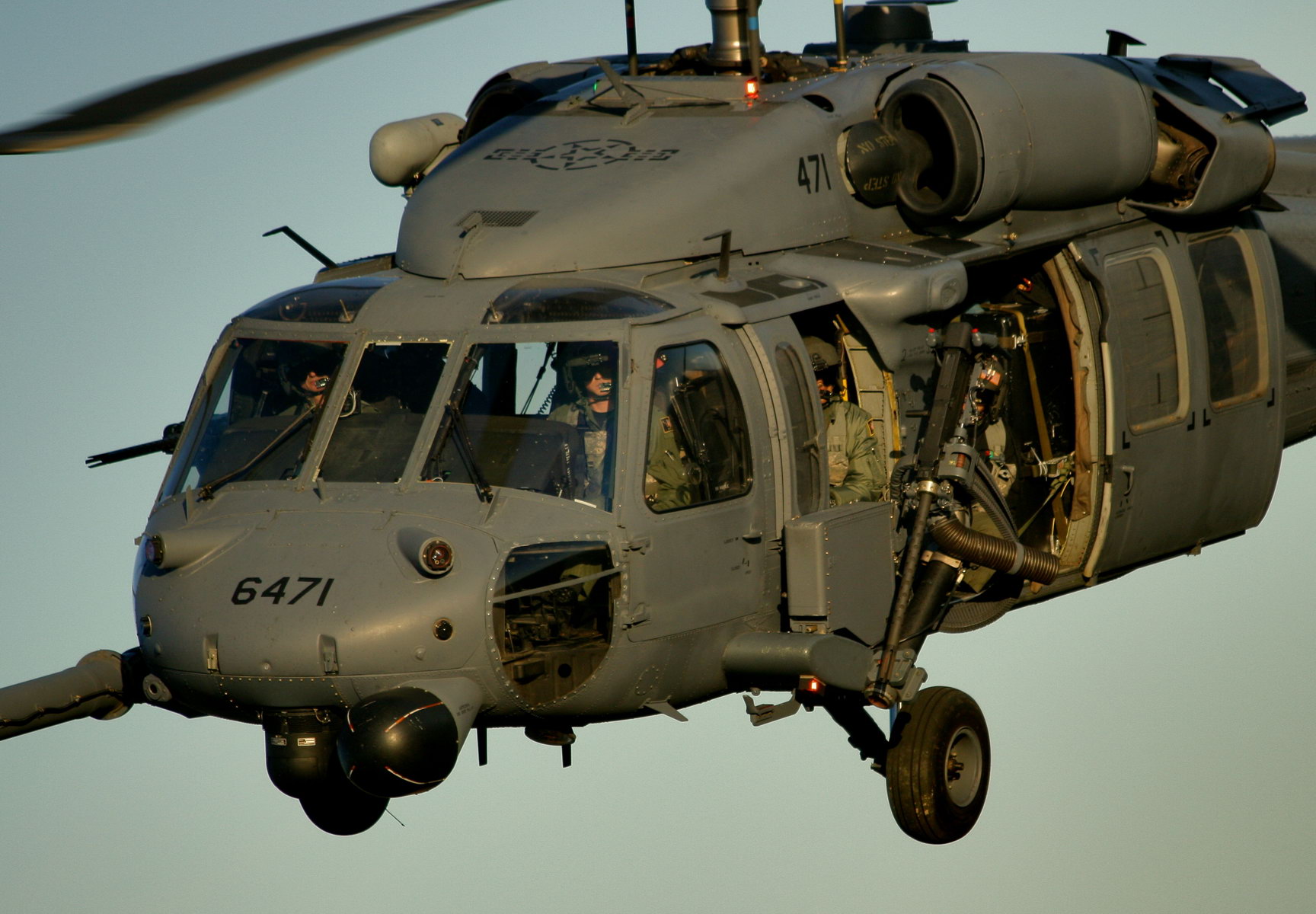

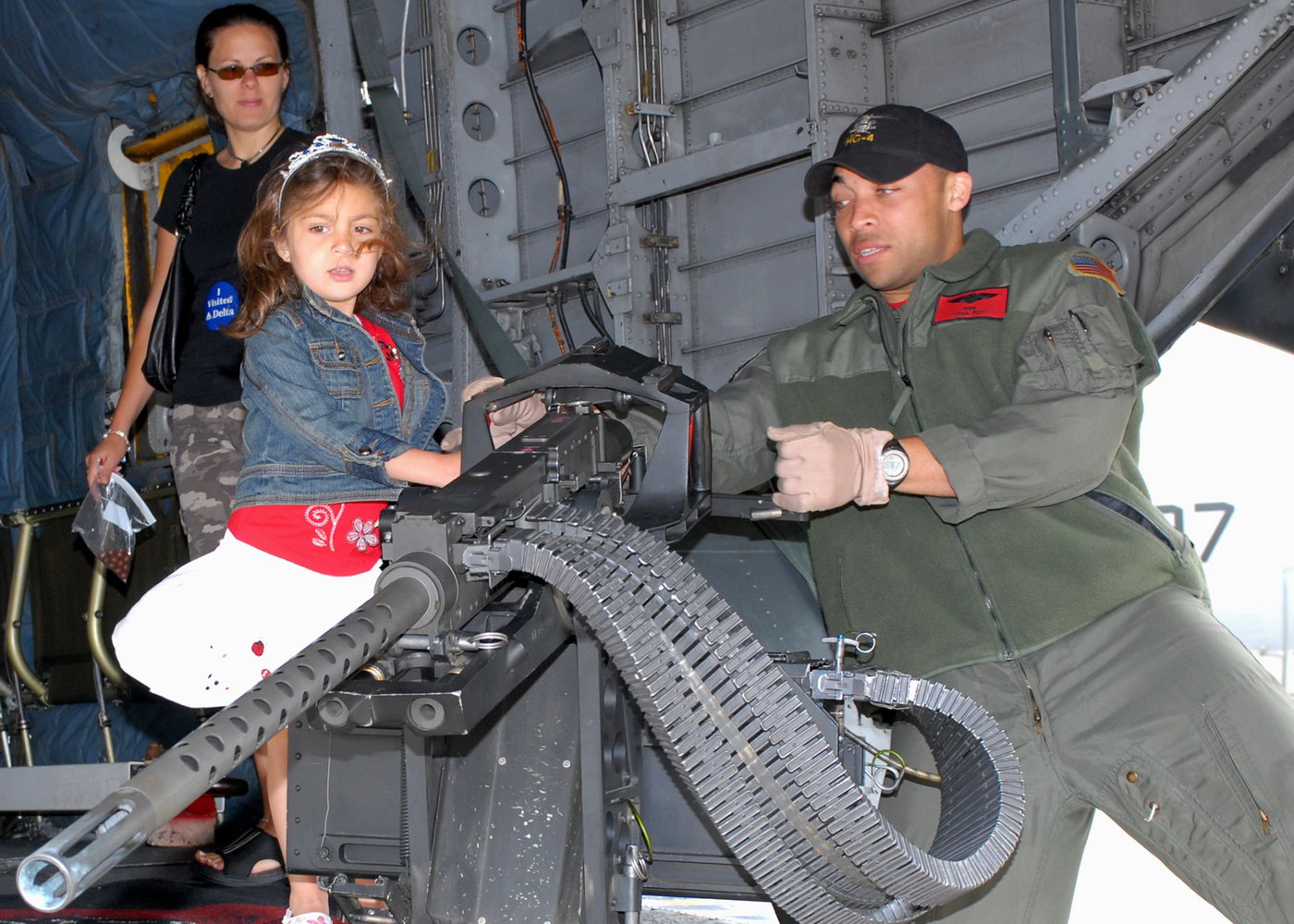

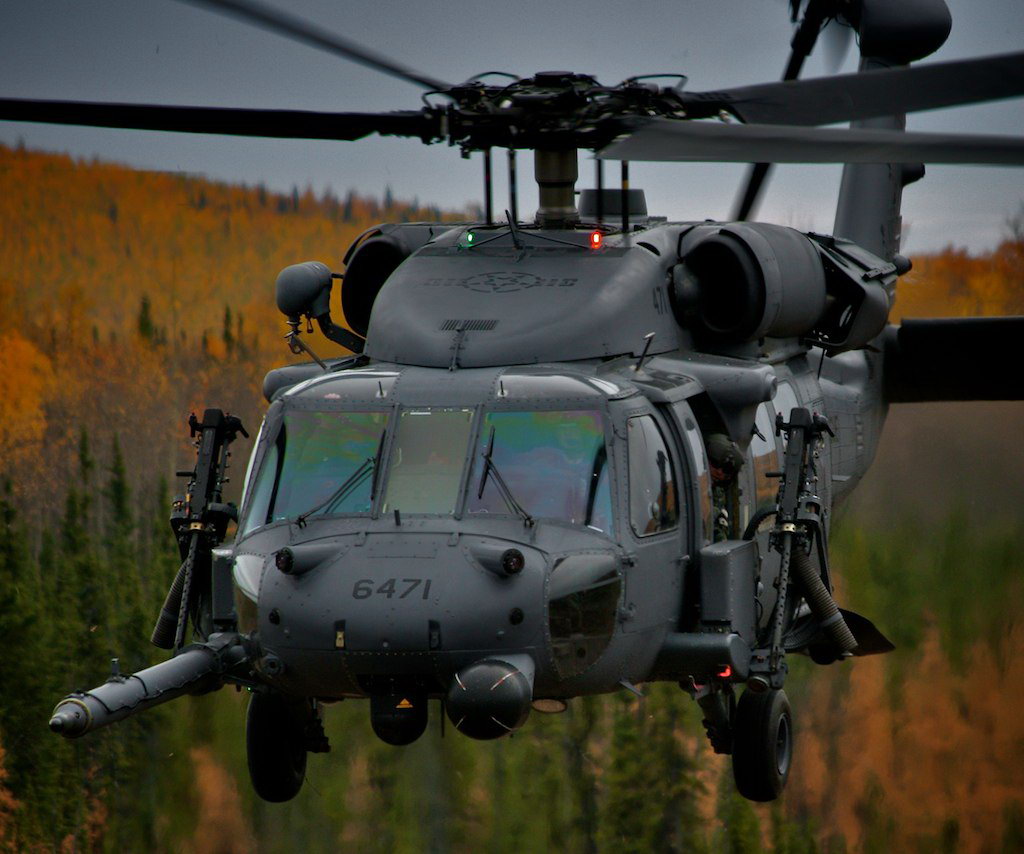

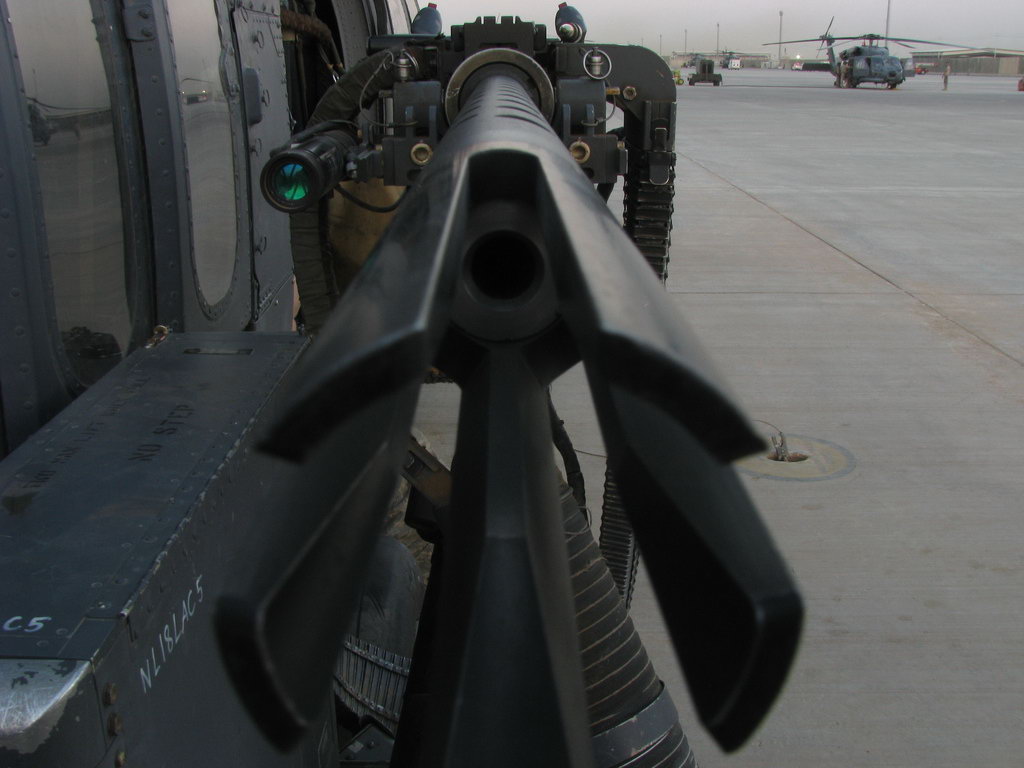

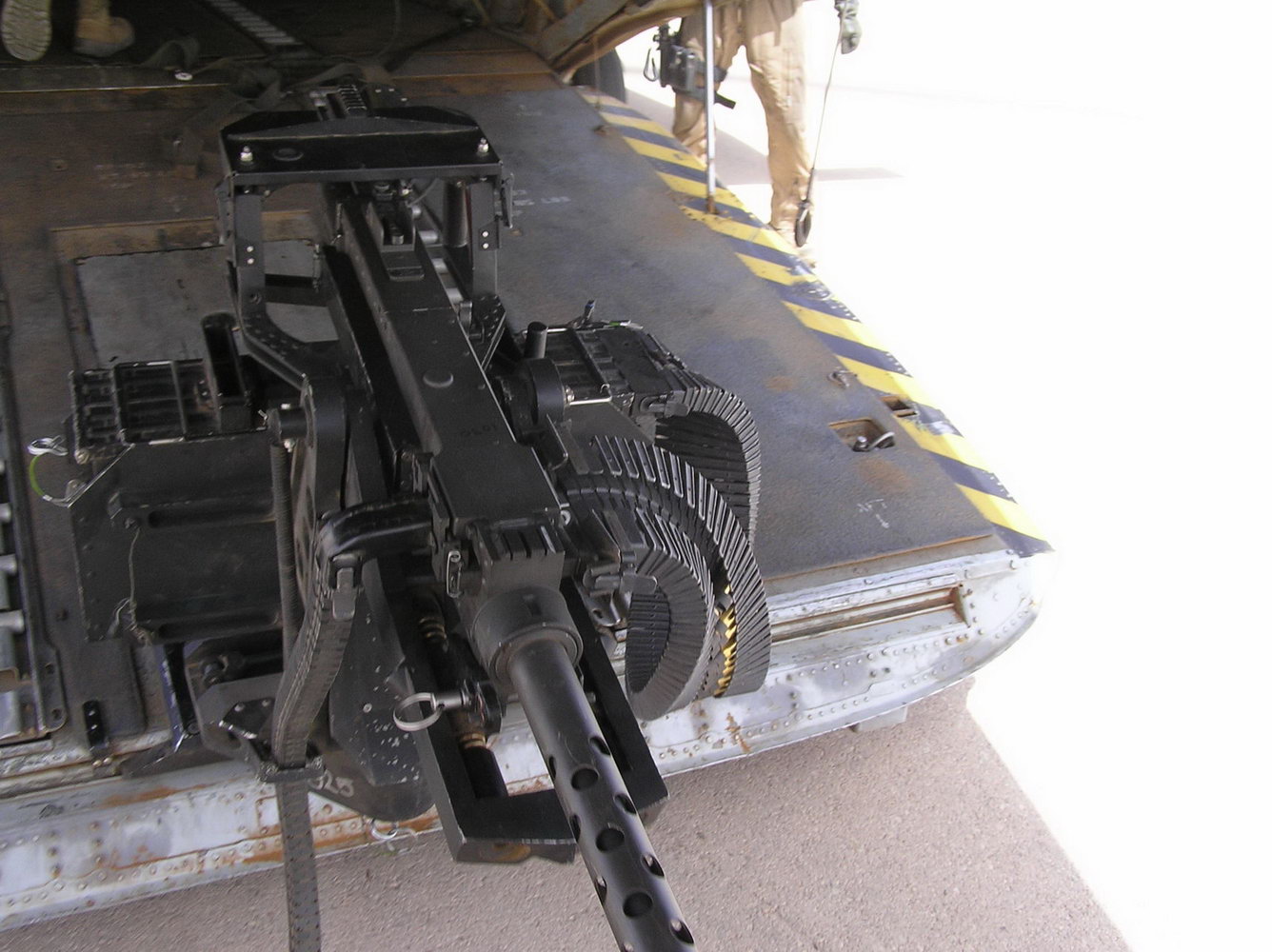

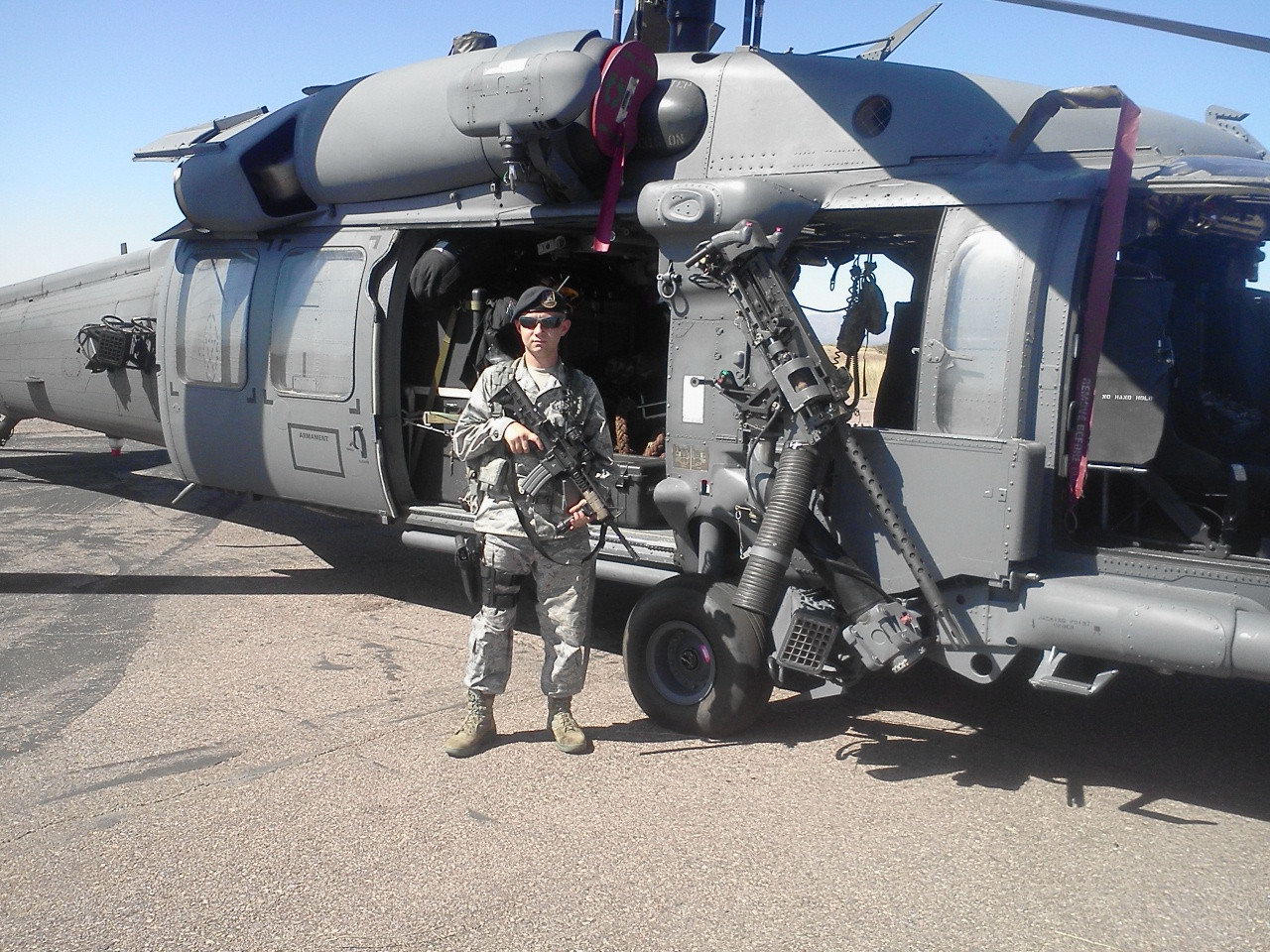

GAU-18/A常见于HH-60铺路鹰上

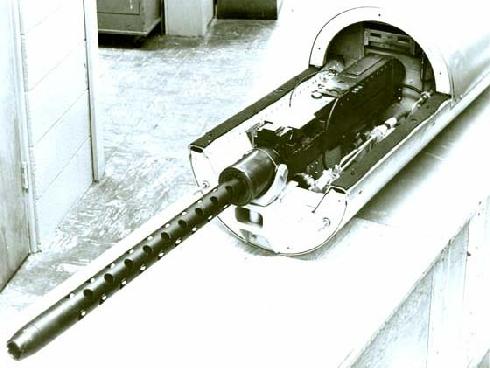

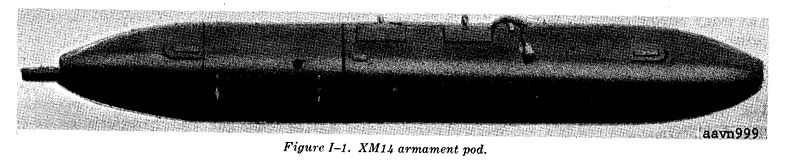

XM14机枪吊舱内装有一挺AN/M3

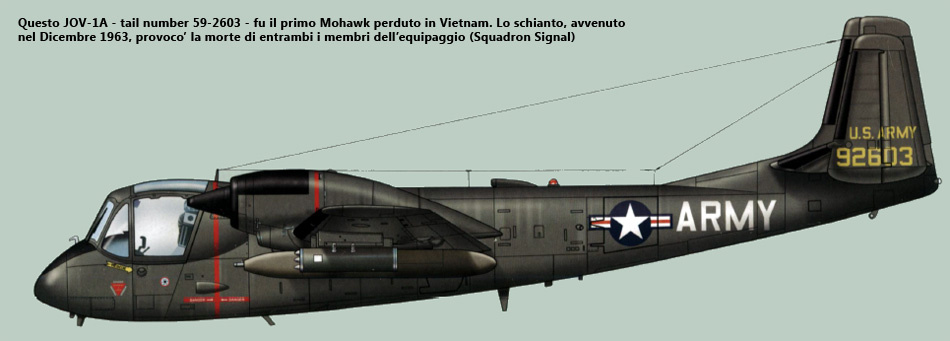

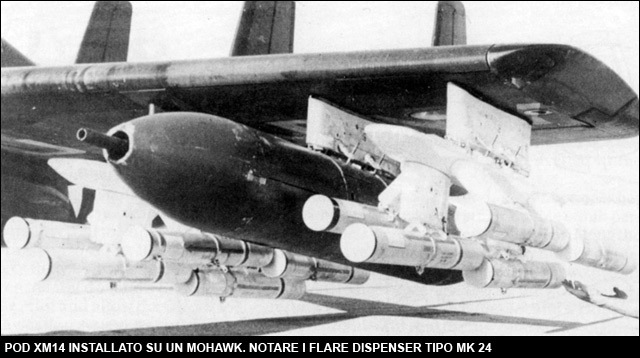

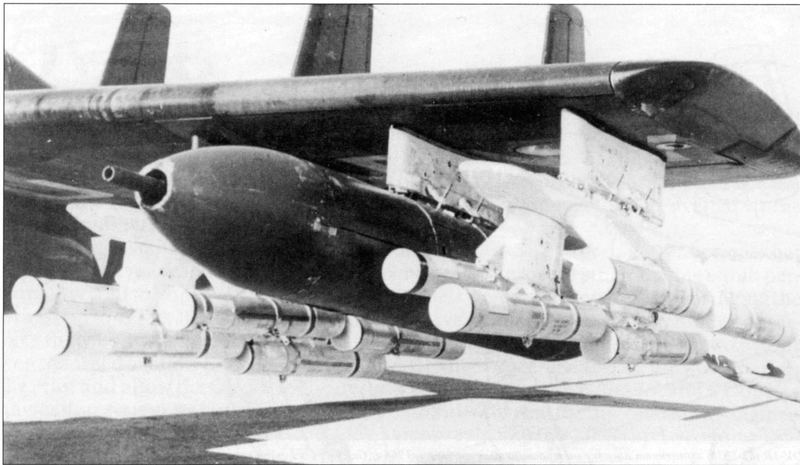

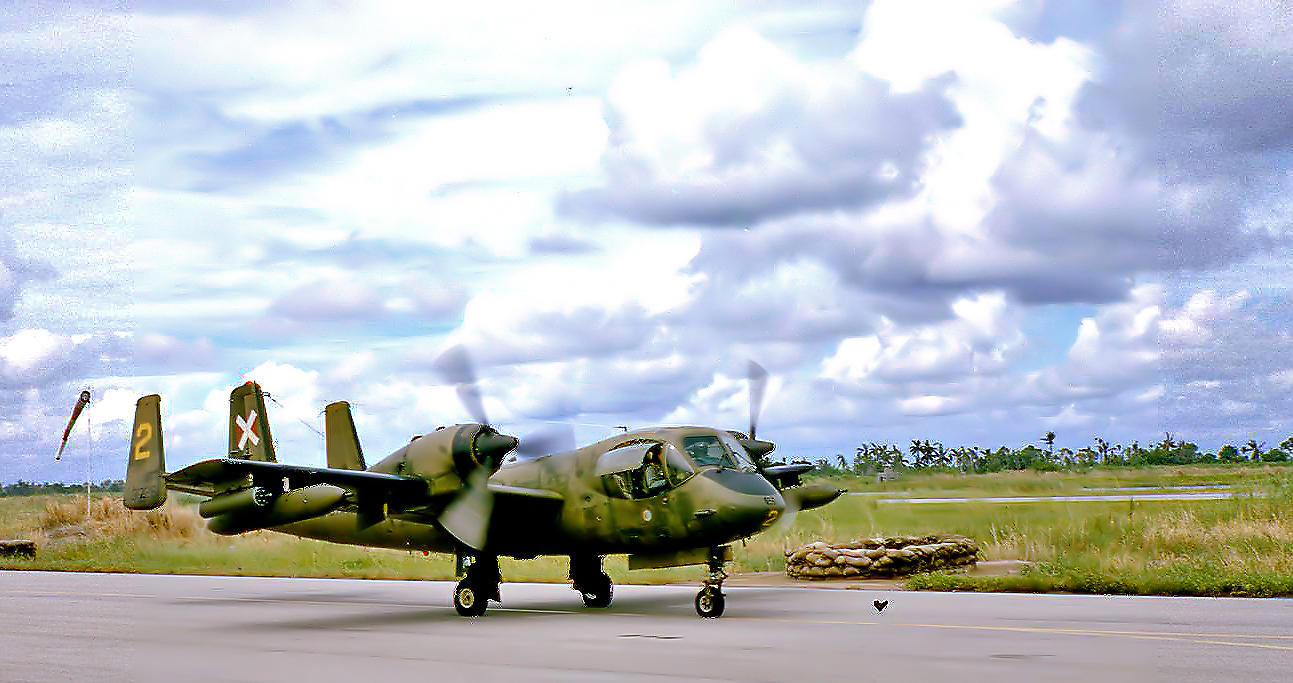

越战时期使用的OV-1D“莫霍克”战场监视飞机的翼下挂机可以挂载XM14机枪吊舱

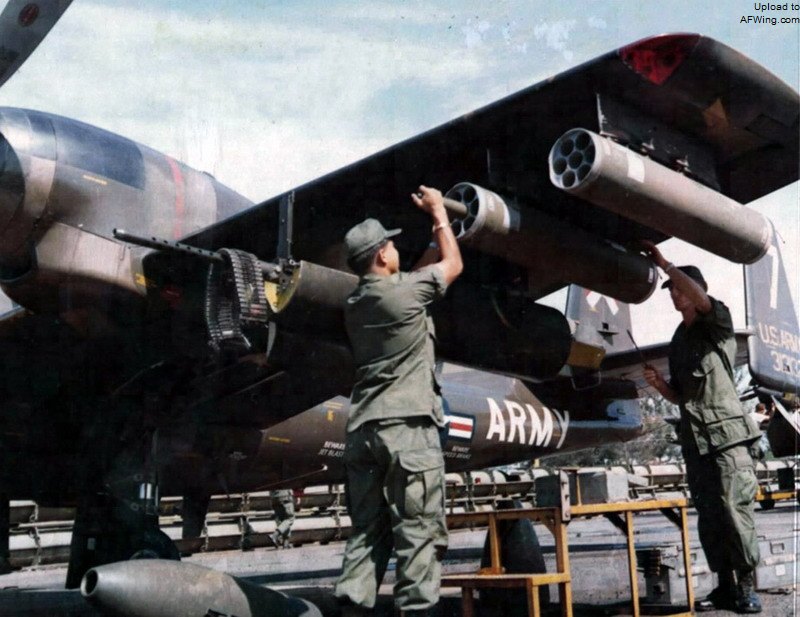

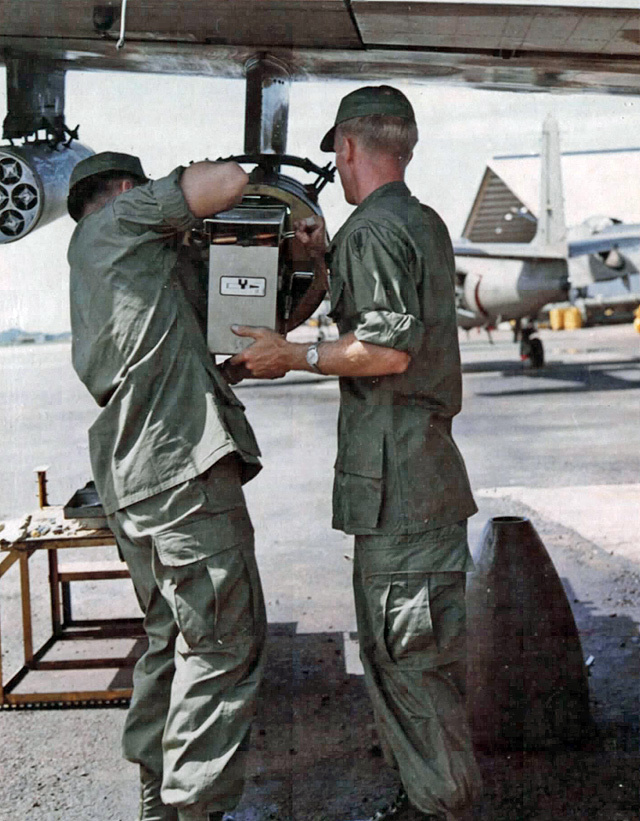

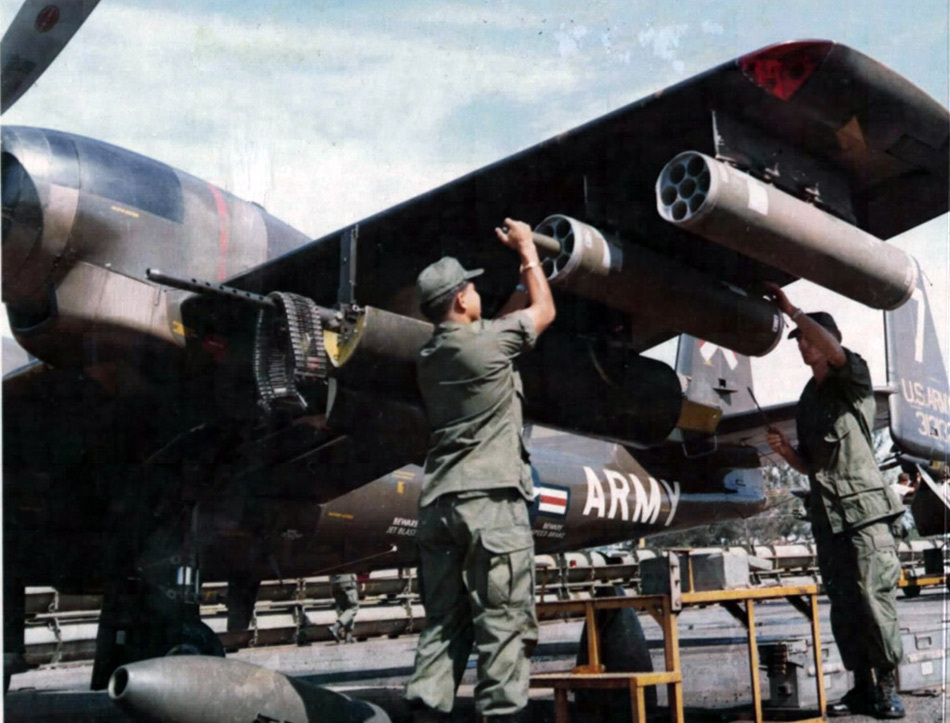

地勤正在给OV-1D挂载的XM18吊舱装填子弹

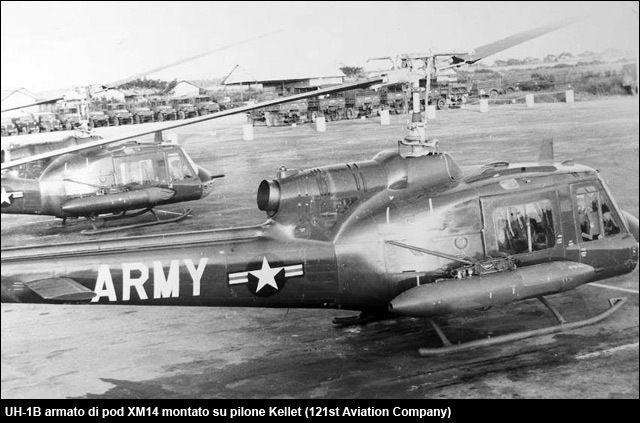

挂载XM14机枪吊舱的UH-1“休伊”

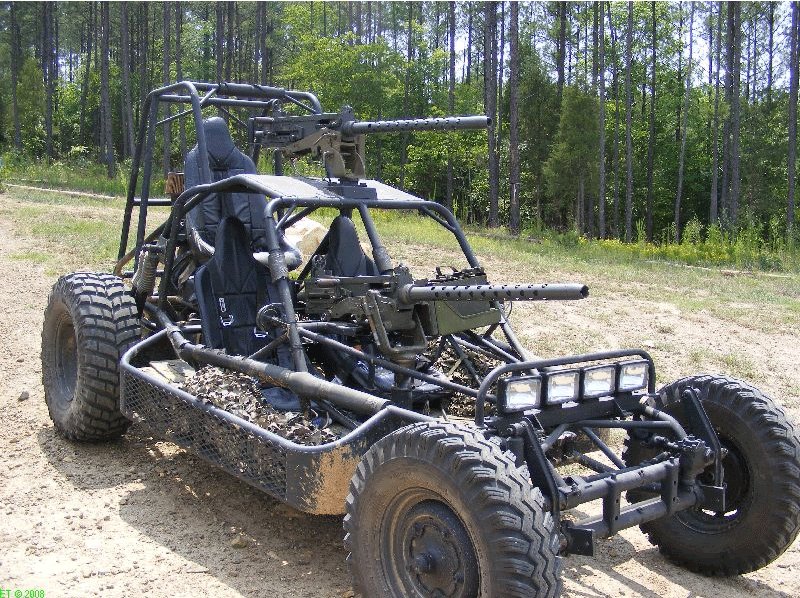

安装在Chenowth公司的快速攻击车(FAV)“蝎子”(Scorpion)上的航空型M3机枪


FN M3M / M3P

目前FN公司特许生产的M3系列有两种型号:M3M和M3P,理论射速为1025发/分。

M3P是遥控射击的固定机枪,用于“复仇者”防空系统,目前也用于OH-58D的增强型XM296机枪。FN公司生产M3P机枪吊舱有250发容量的HMP250和400发容量的HMP400两个系列,这两种吊舱在美国以外的用户中应用很广。

而M3M活动机枪则被世界各国的军用直升机广泛采用,比如山猫、美洲豹等等。美国海军在2004年开始采购M3M,并命名为GAU-21/A用于取代原来的XM218,用于海军和海军陆战队的CH-46、CH-53、H-60、MV-22等直升机上。

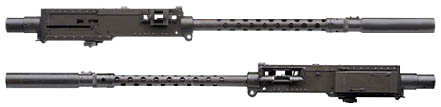

FN M3P

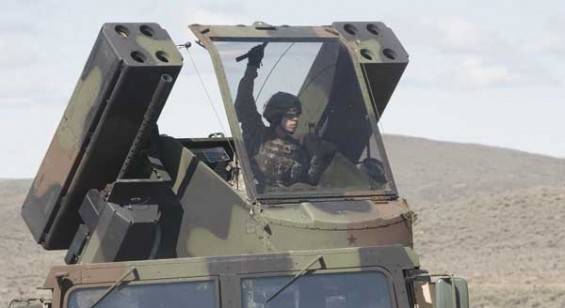

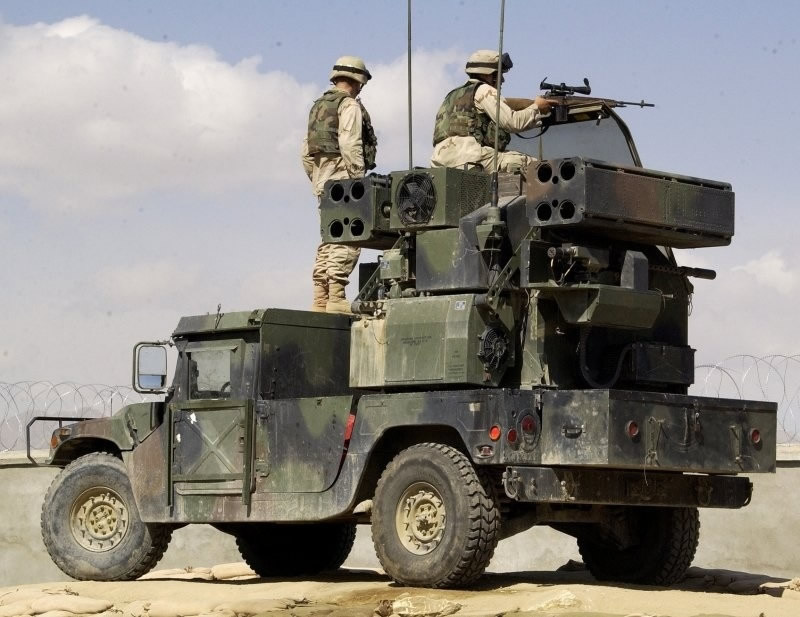

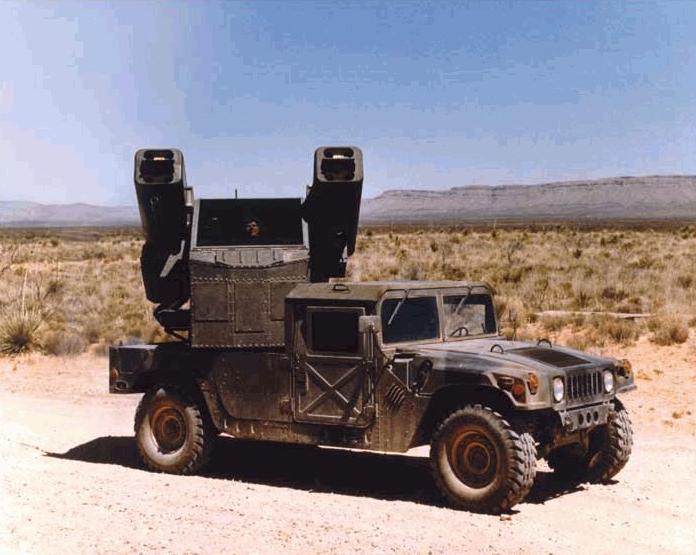

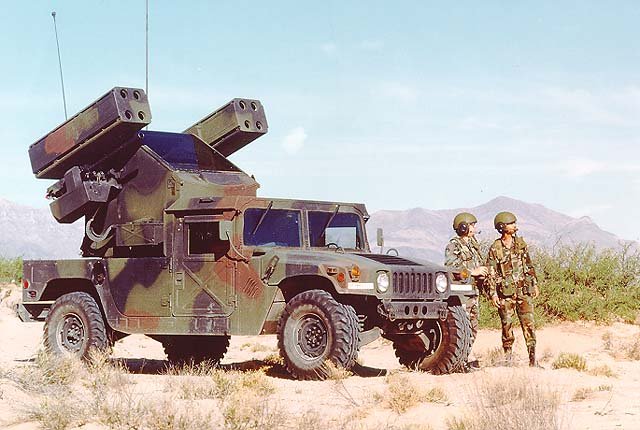

“复仇者”(AVENGER)防空系统的导弹发射架下面一共有两挺M3P

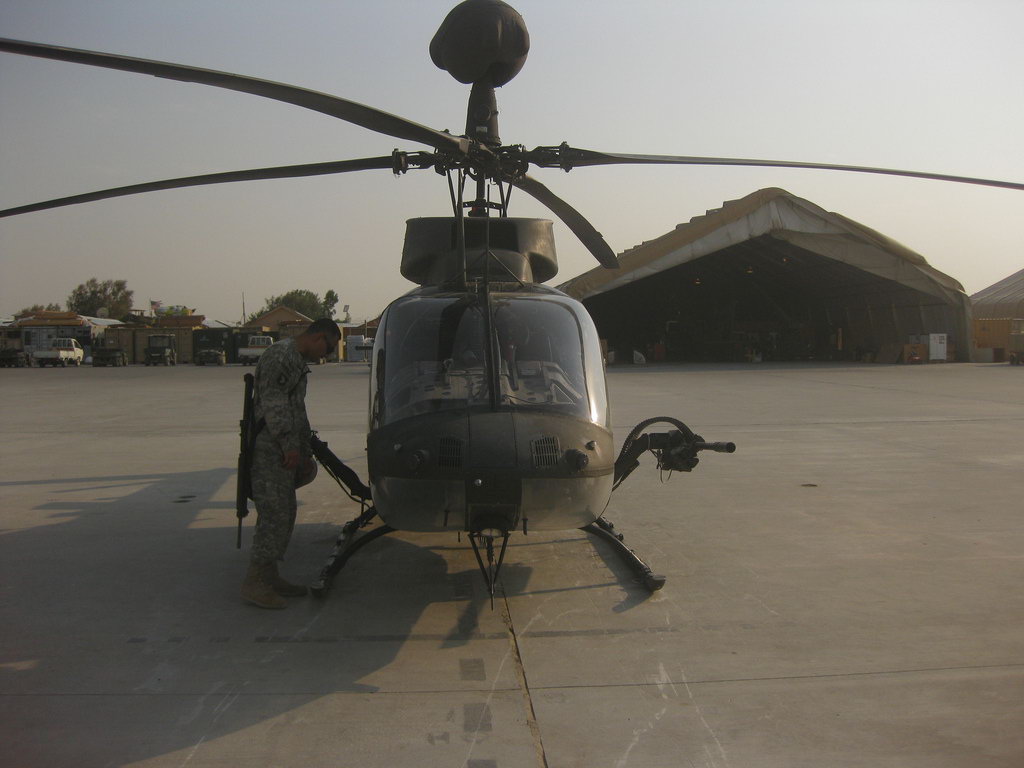

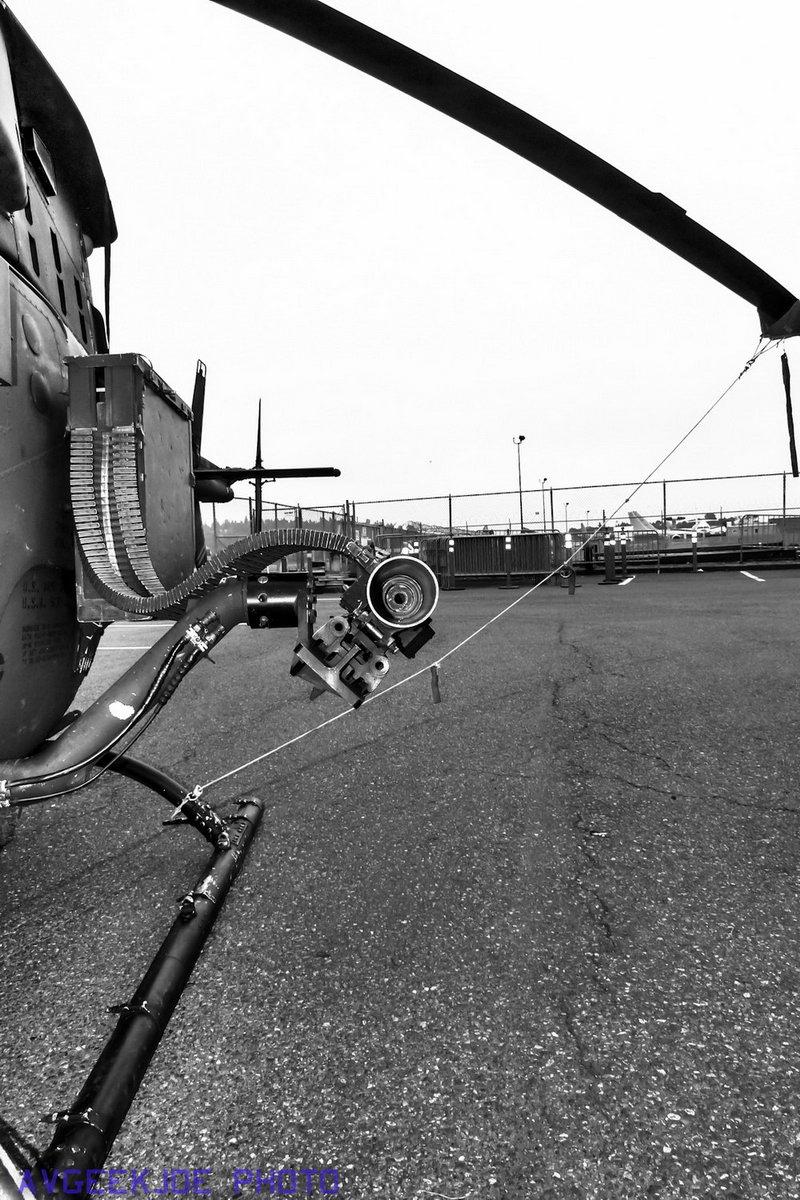

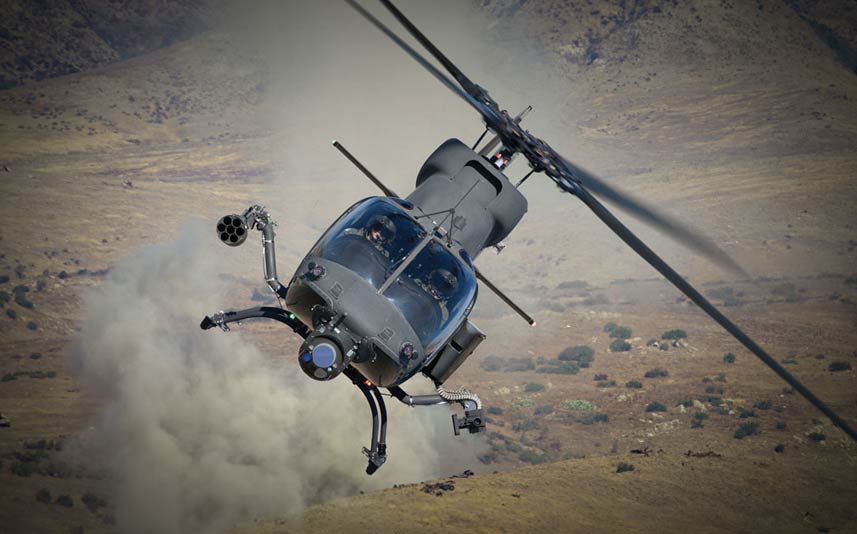

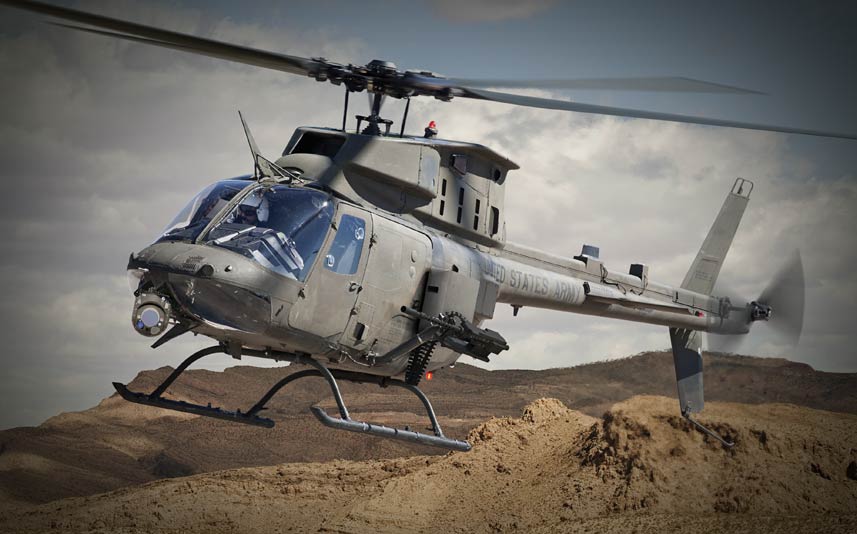

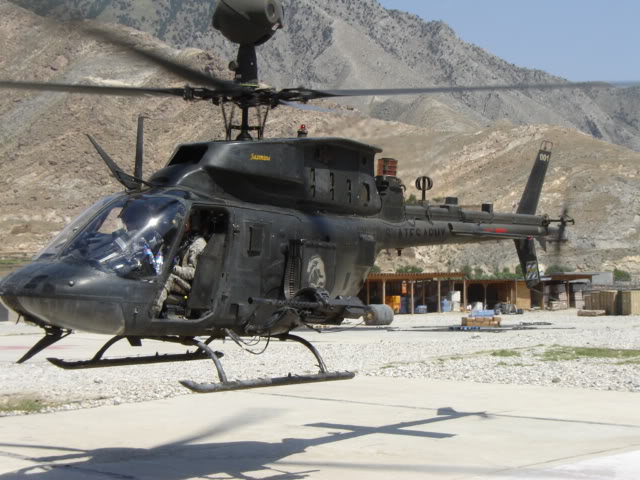

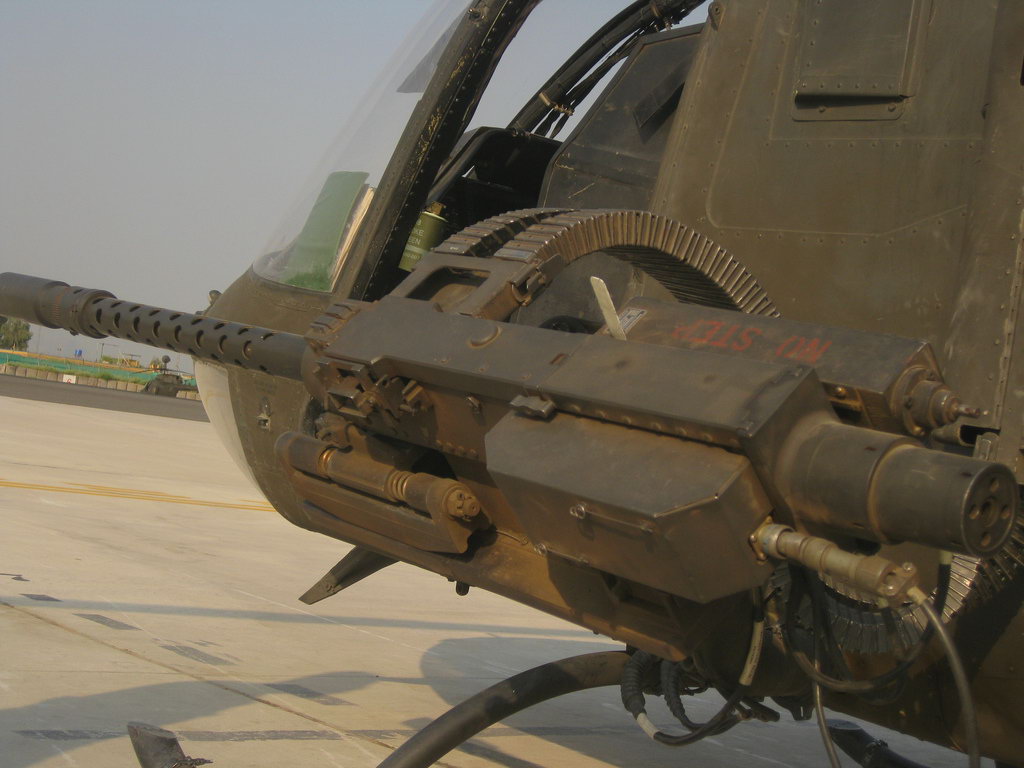

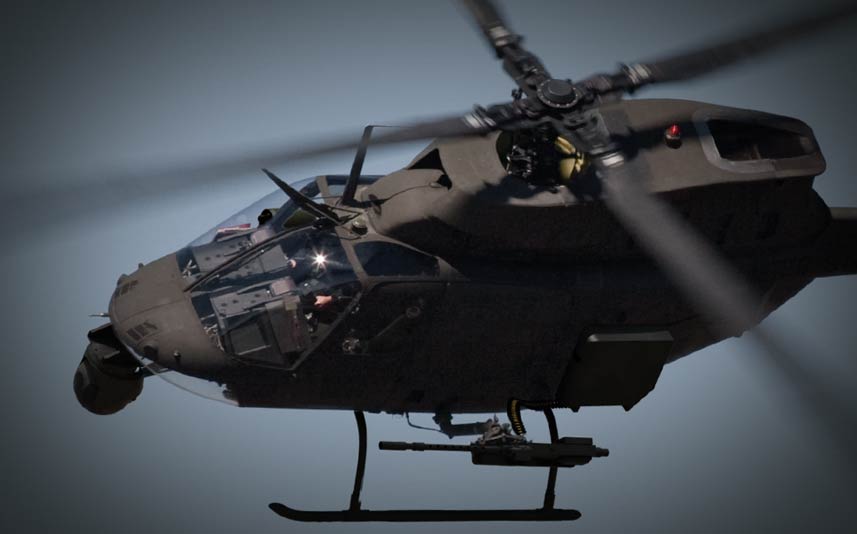

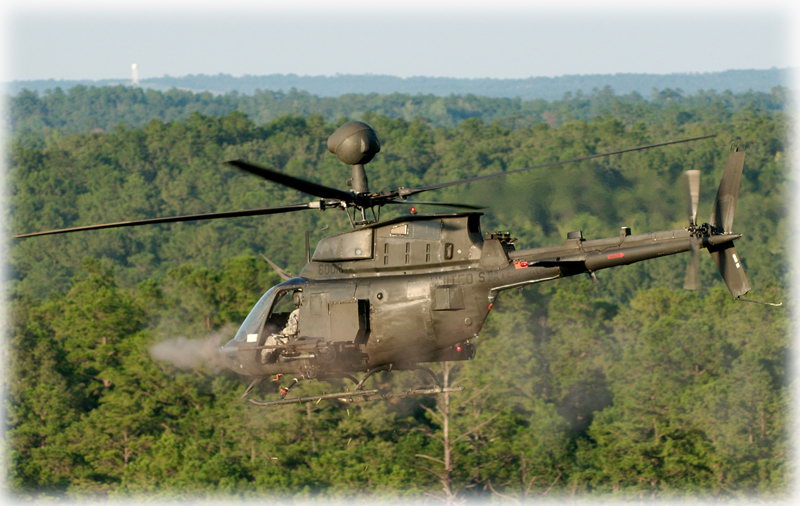

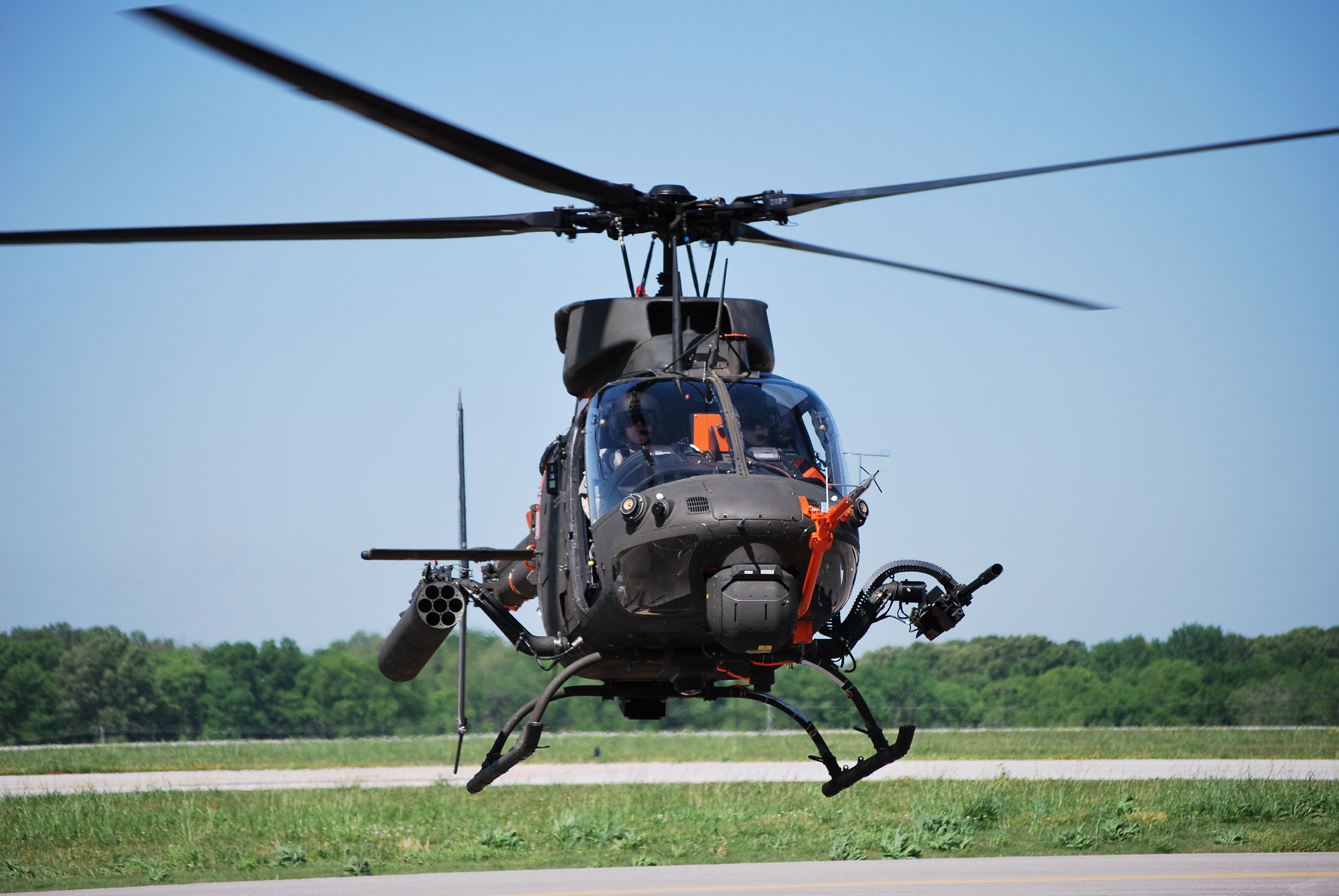

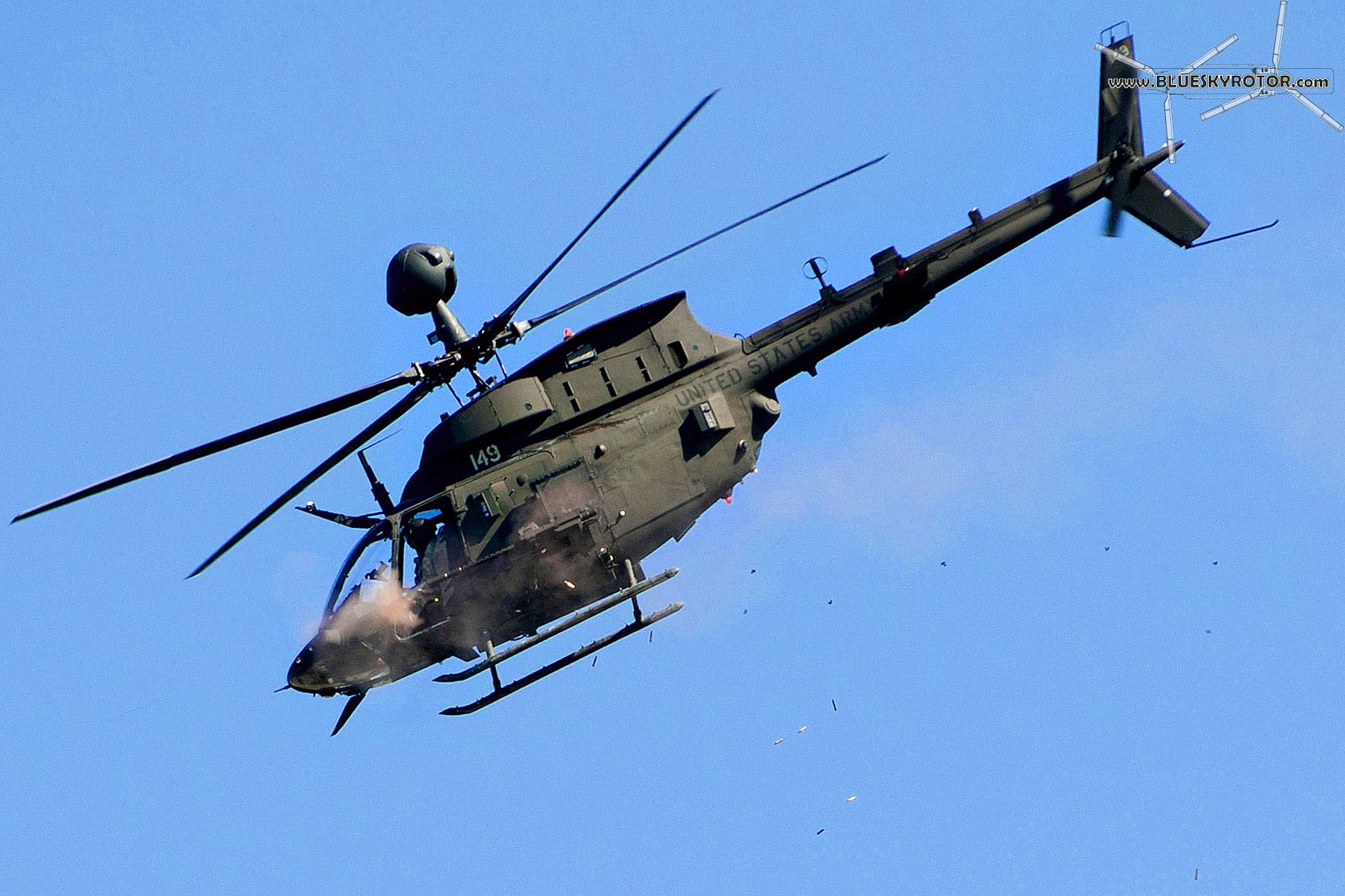

OH-58D原本的M296机枪是AN/M2的改进型,自2009年开始升级成OH-58F时,把增强型M296换成射速更高的FN M3P,并使用新的枪架

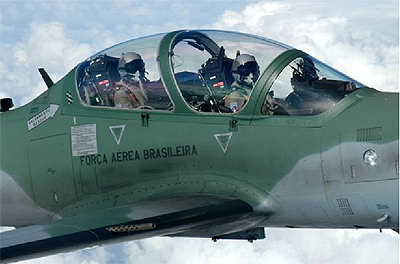

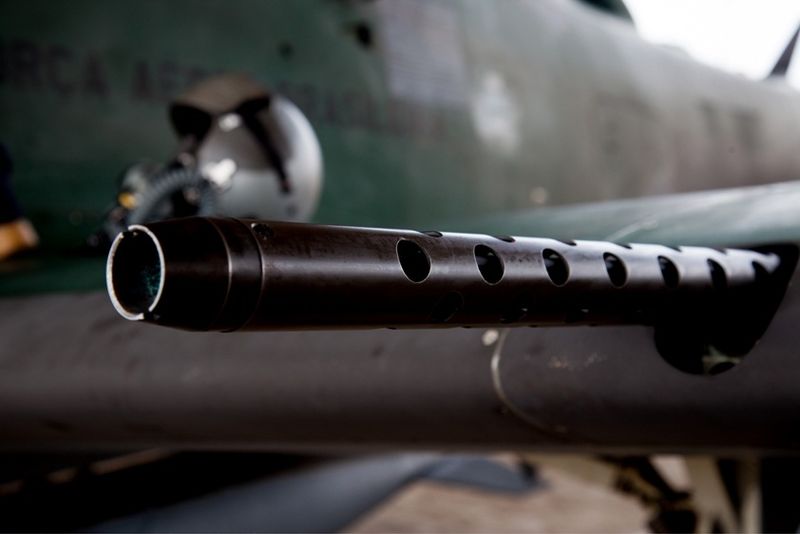

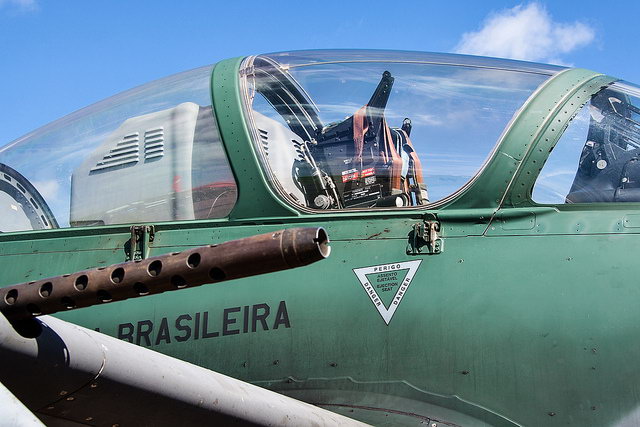

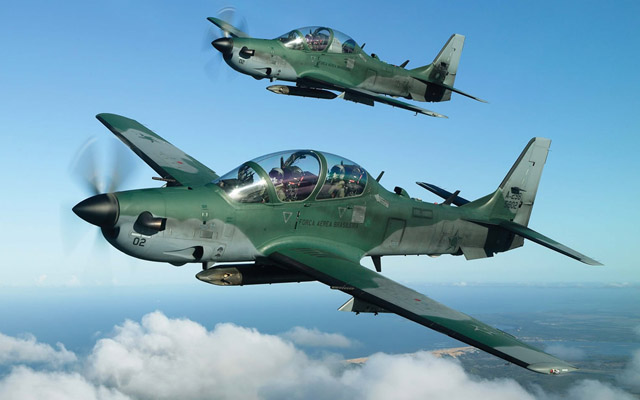

在机翼安装两挺FN M3P的巴西EMB 314超级巨嘴鸟

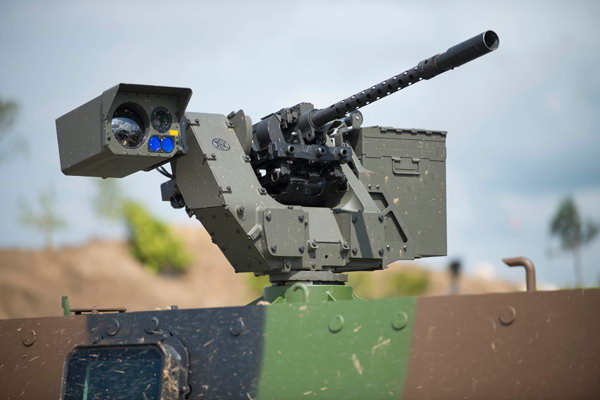

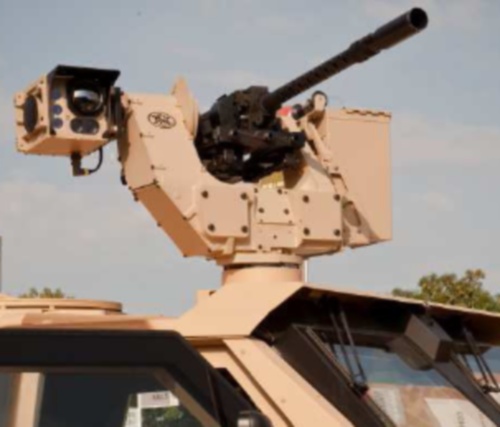

FN正在试验的M3P机枪遥控枪塔deFNder系统

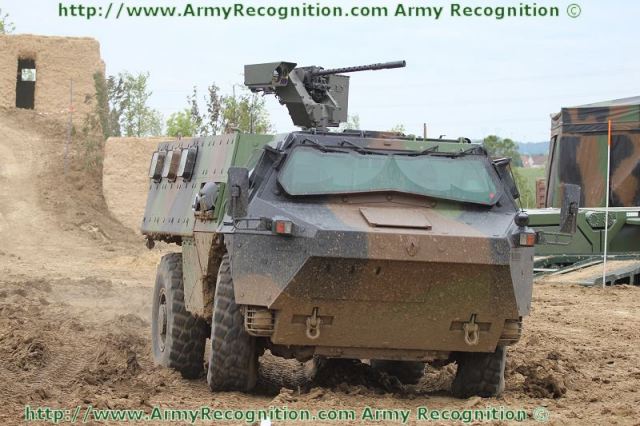

安装到VBA Mk2装甲车上的deFNder系统

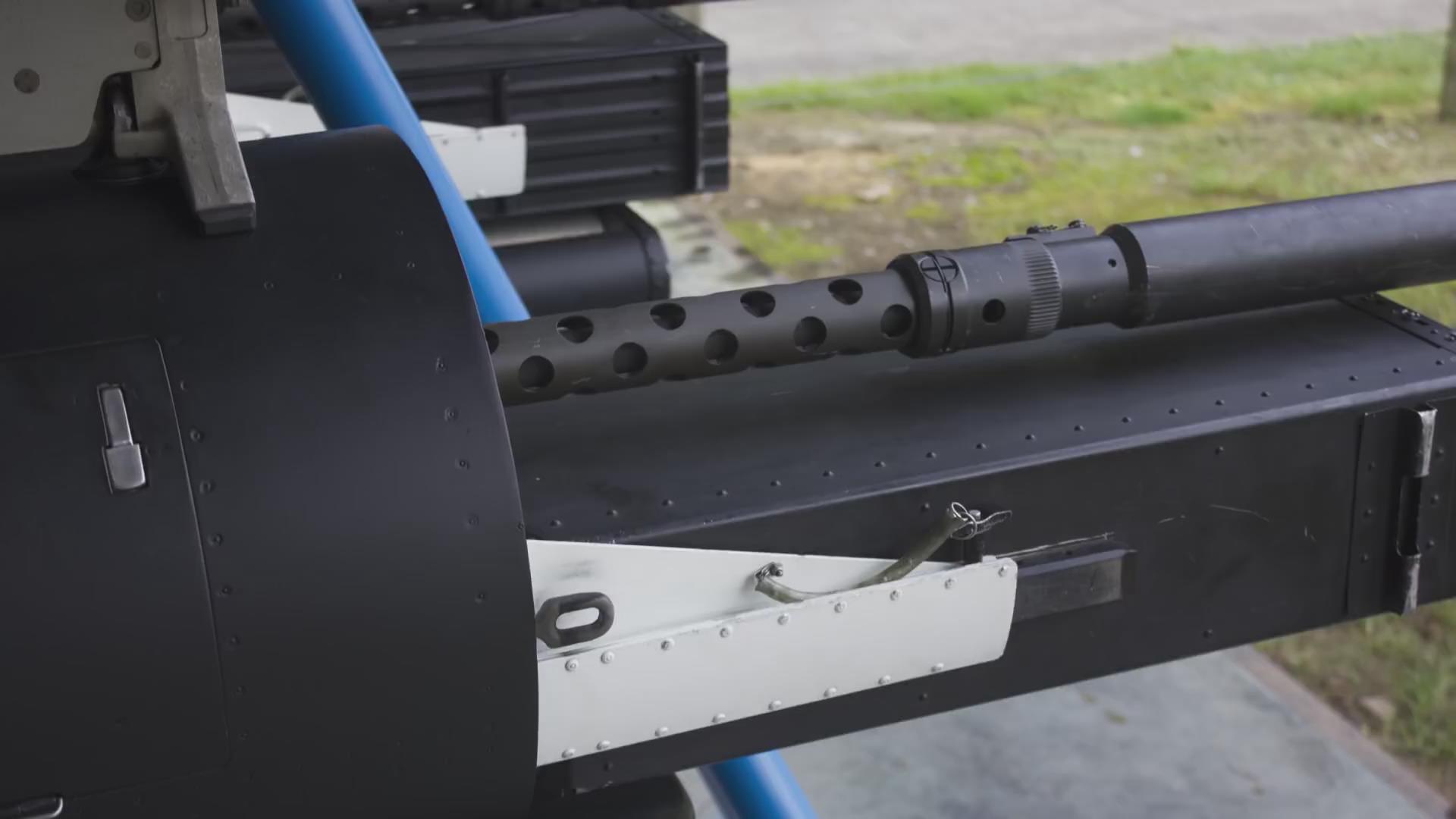

HMP250枪机吊舱

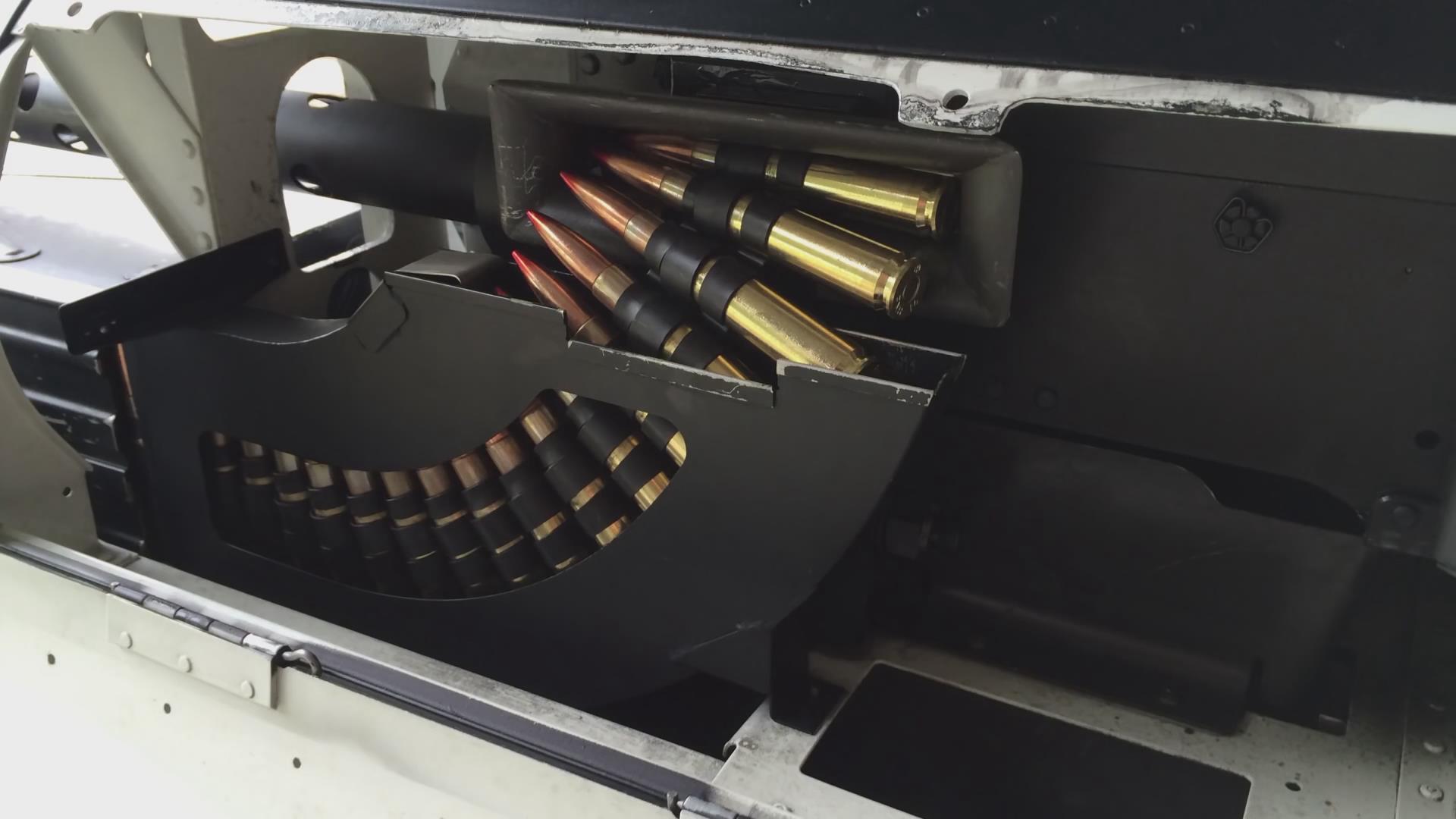

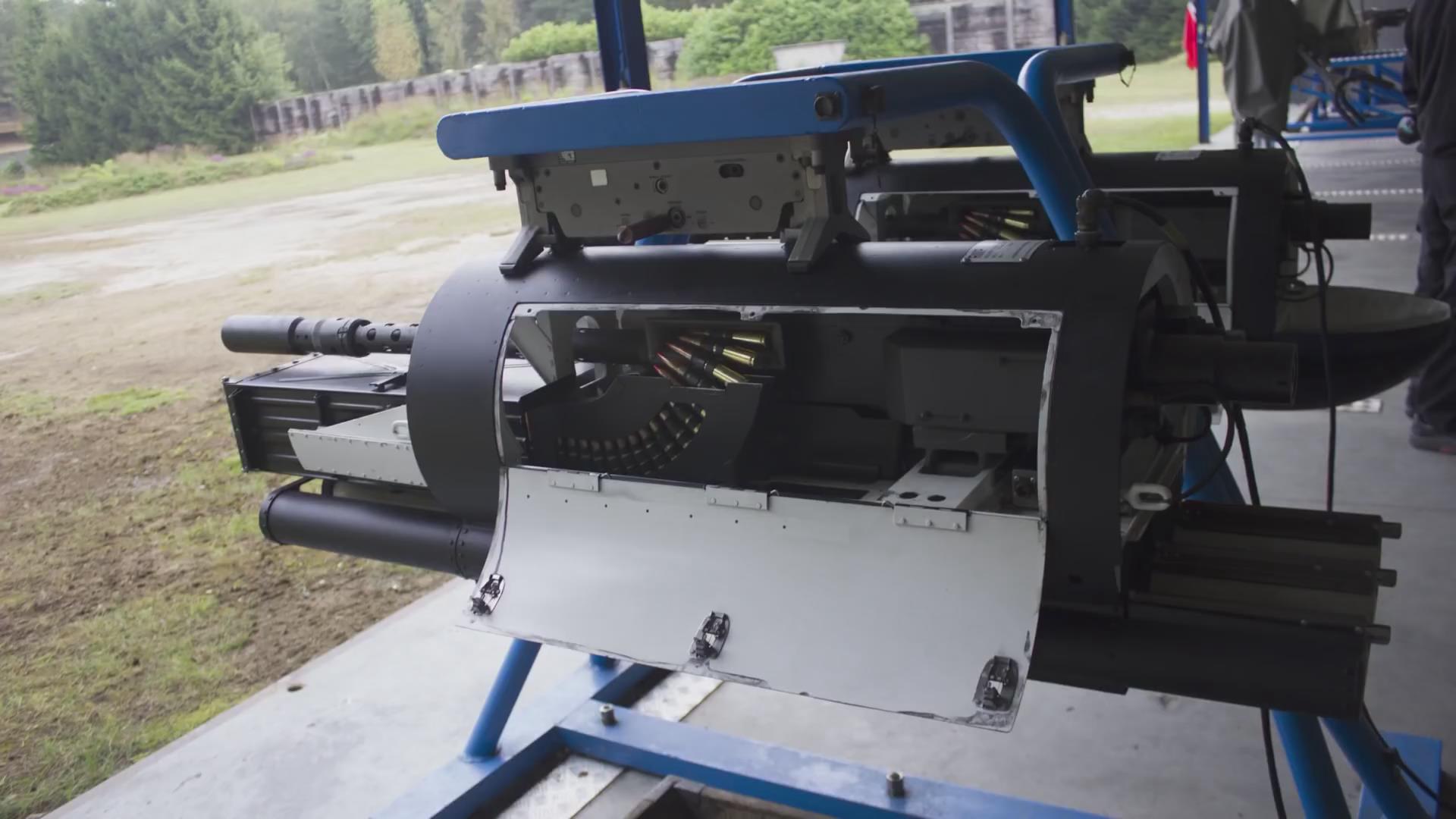

HMP250的结构,如果是HMP400也基本相同,只是弹箱容量更大

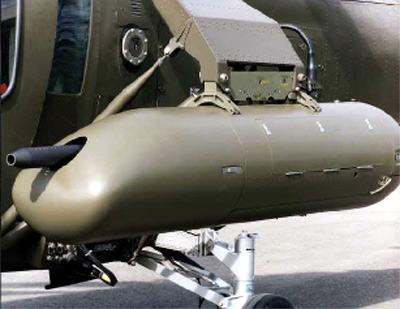

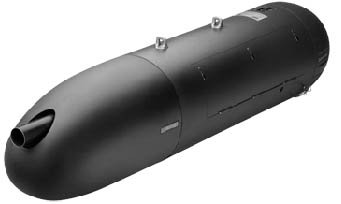

HMP250吊舱

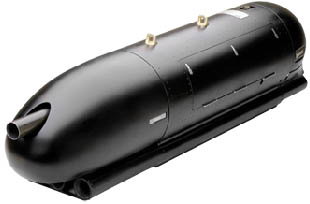

RMP吊舱是由HMP250与3枚火箭发射架结合在一起

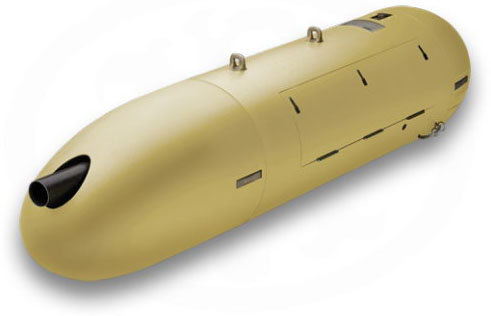

跟潮流的沙色造型HMP250

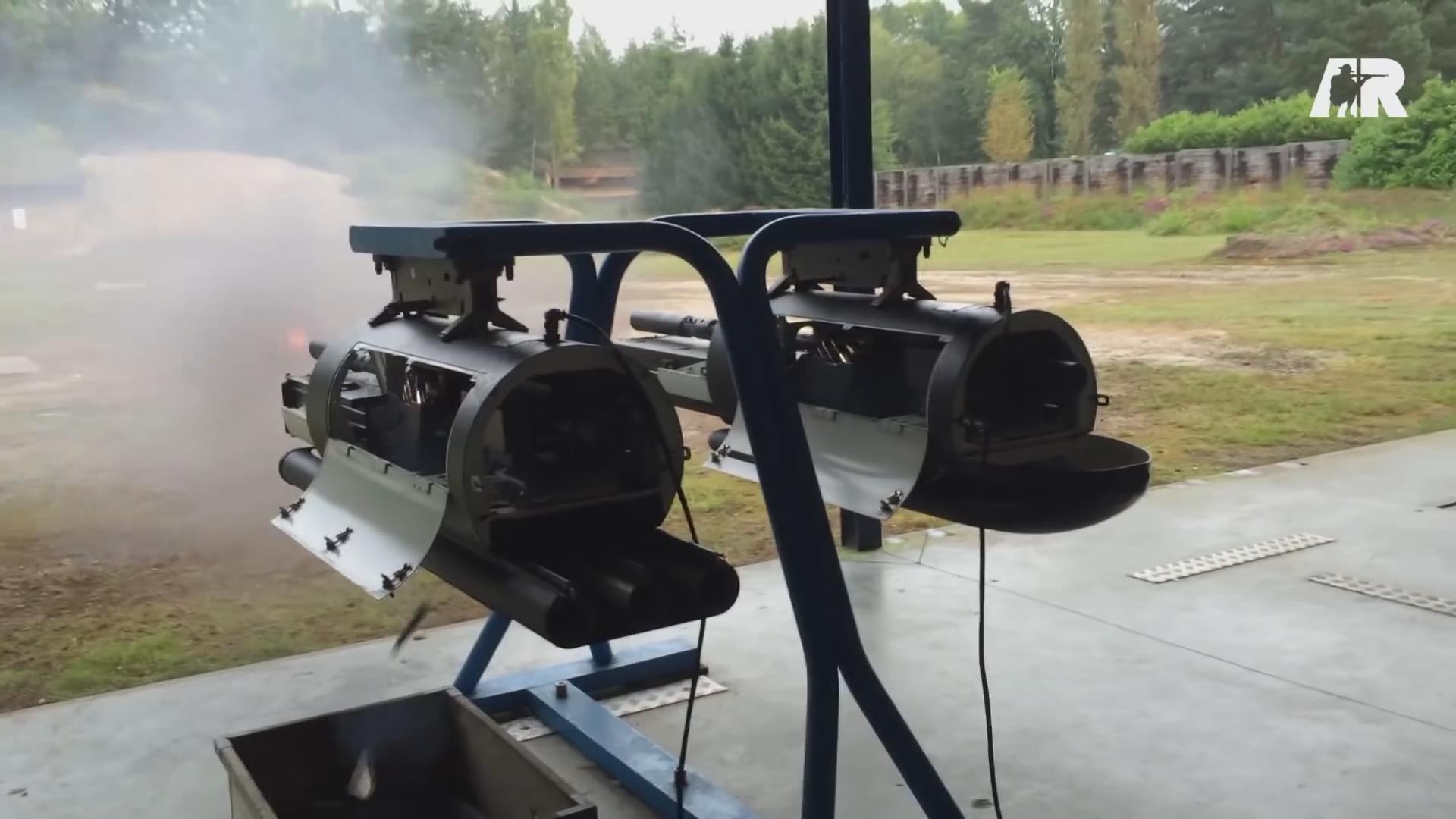

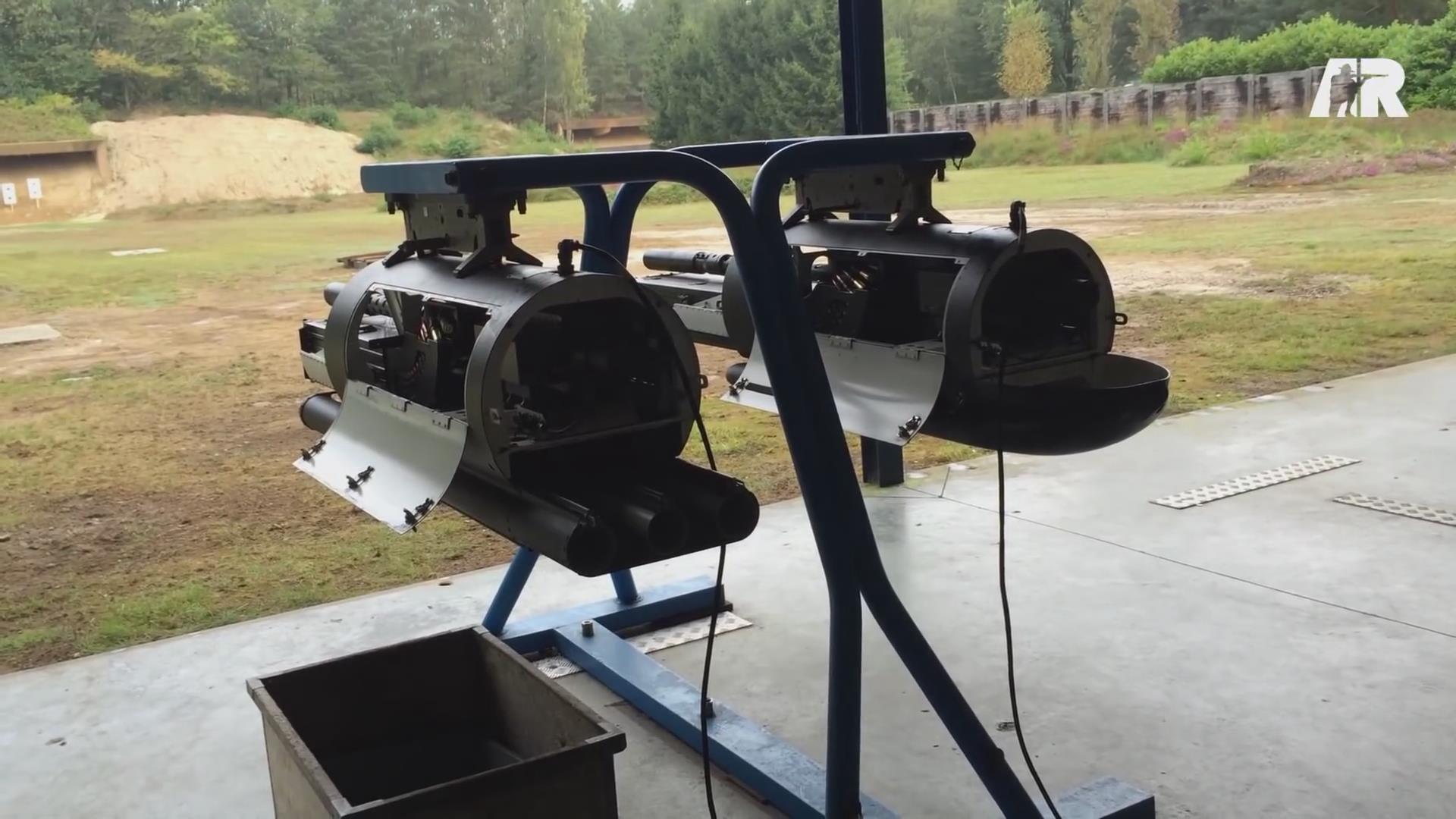

FN公司对HMP250和RPM吊舱的射击演示


各种使用HMP250吊舱飞机和直升机

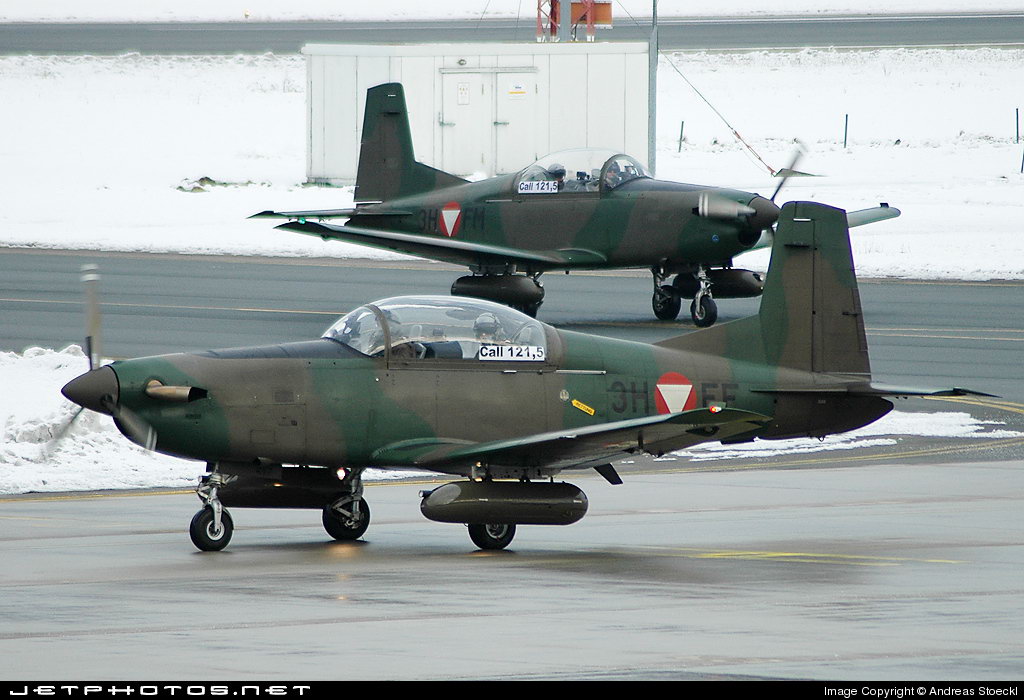

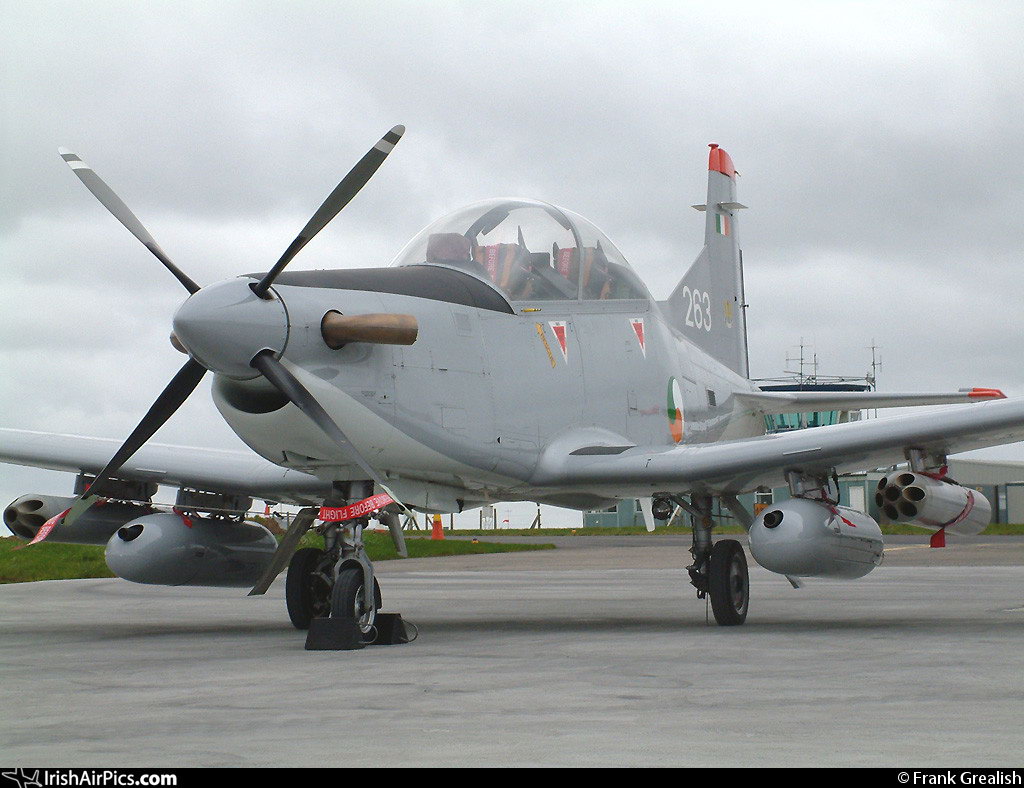

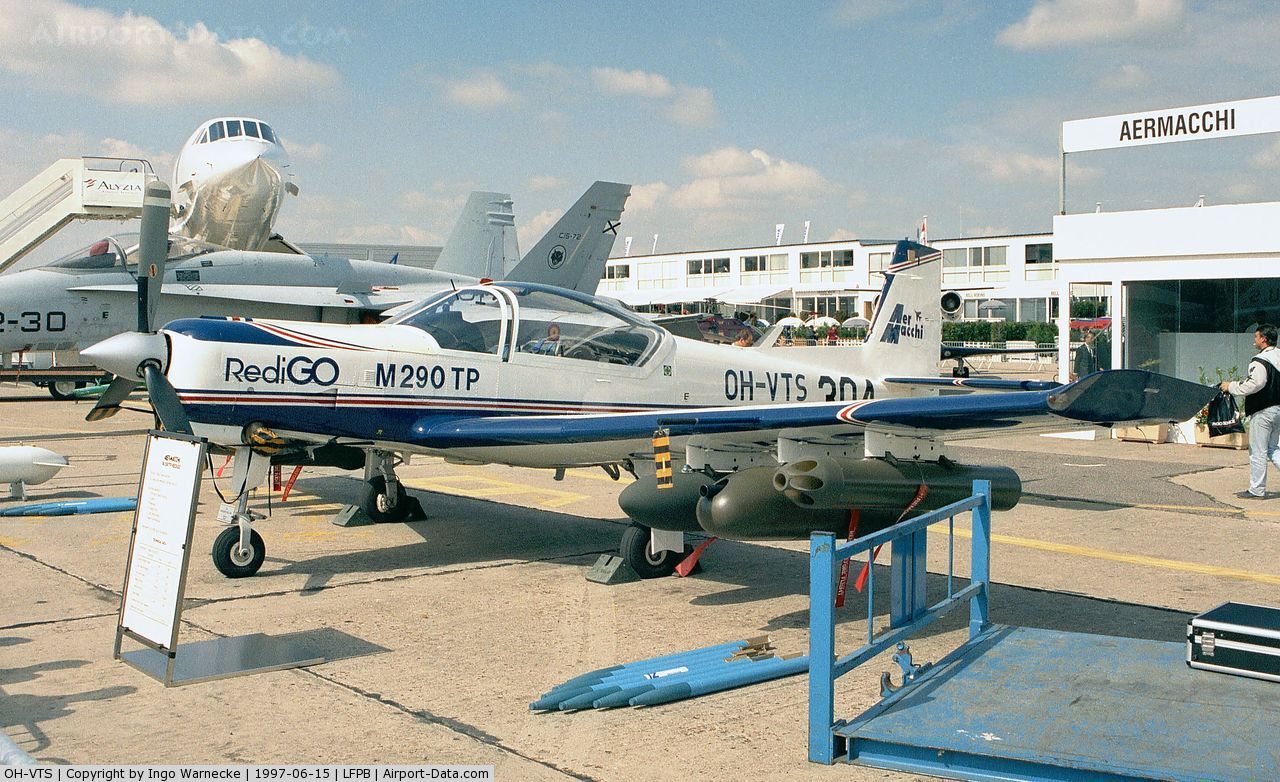

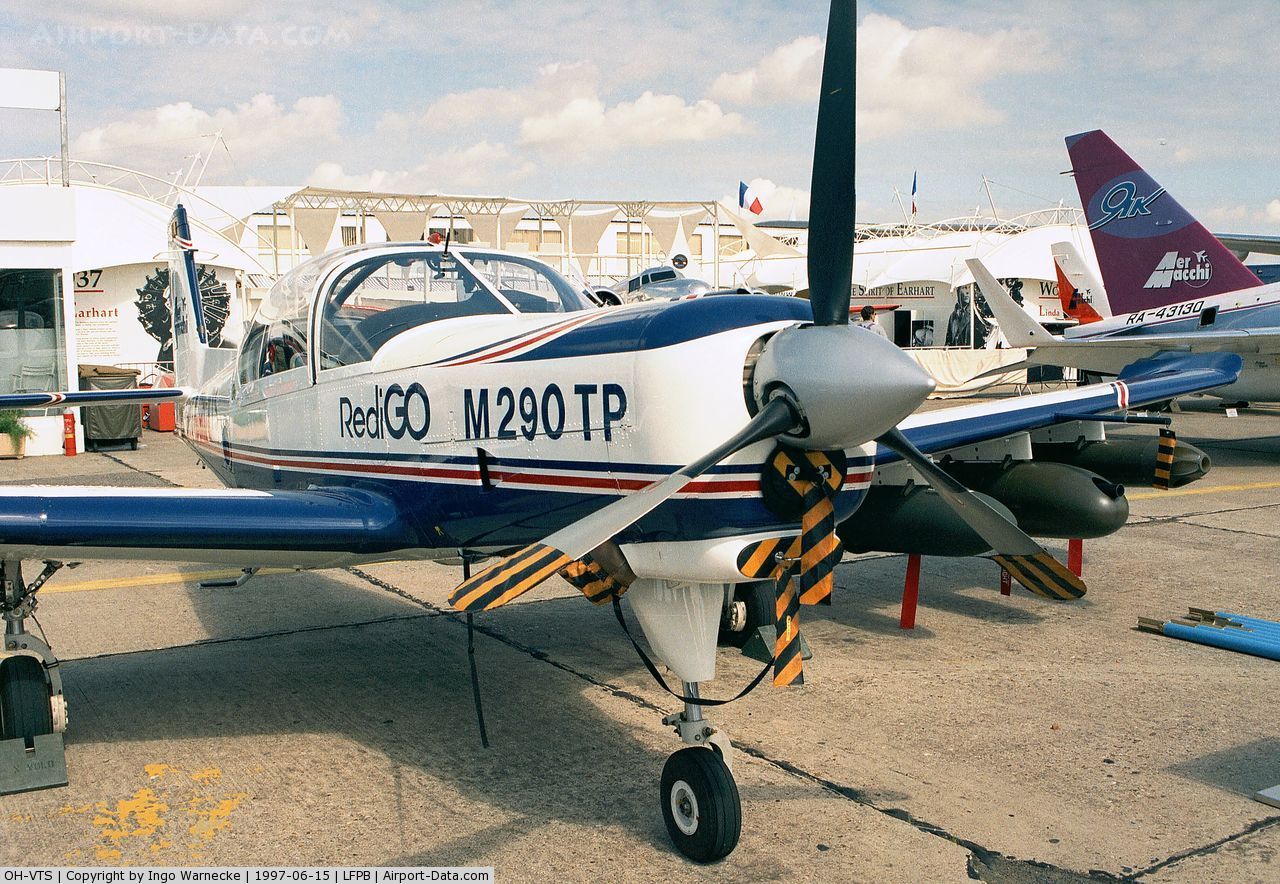

M-290TP“雷迪哥”教练机上挂载的HMP250机枪吊舱

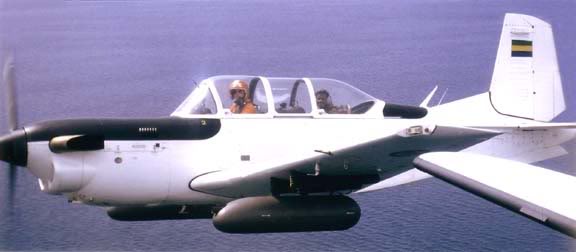

T-34C“导师”教练机上挂载的HMP250机枪吊舱


吊挂HMP250的休斯500MD防御者

吊挂HMP250的麦道MD530MG

配HMP250的MD530F

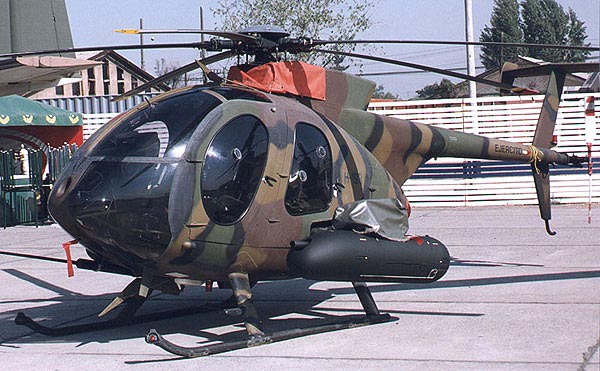

新的HMP250改进了枪口消焰器的设计,左图是吊挂HMP250的MD-520MG,右图是智利军队的MD530F

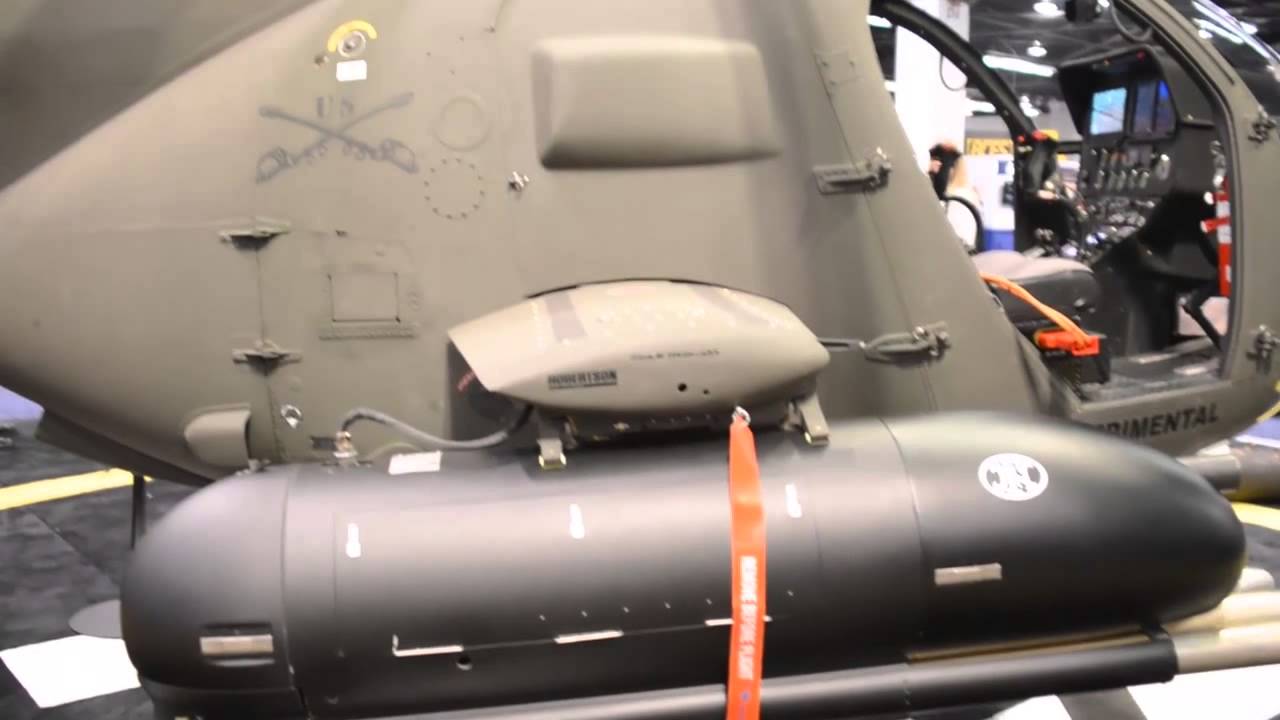

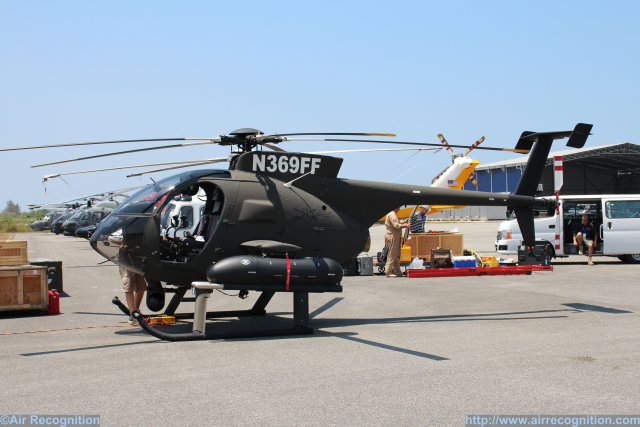

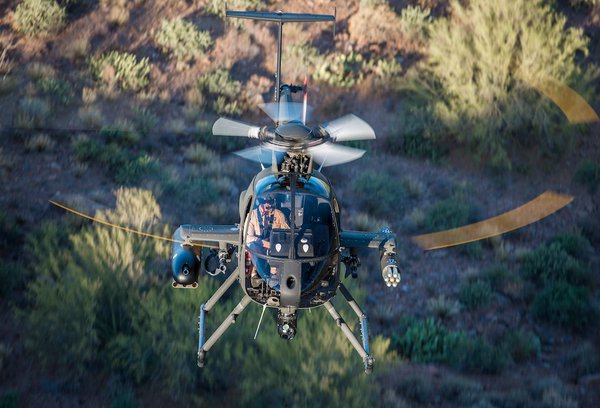

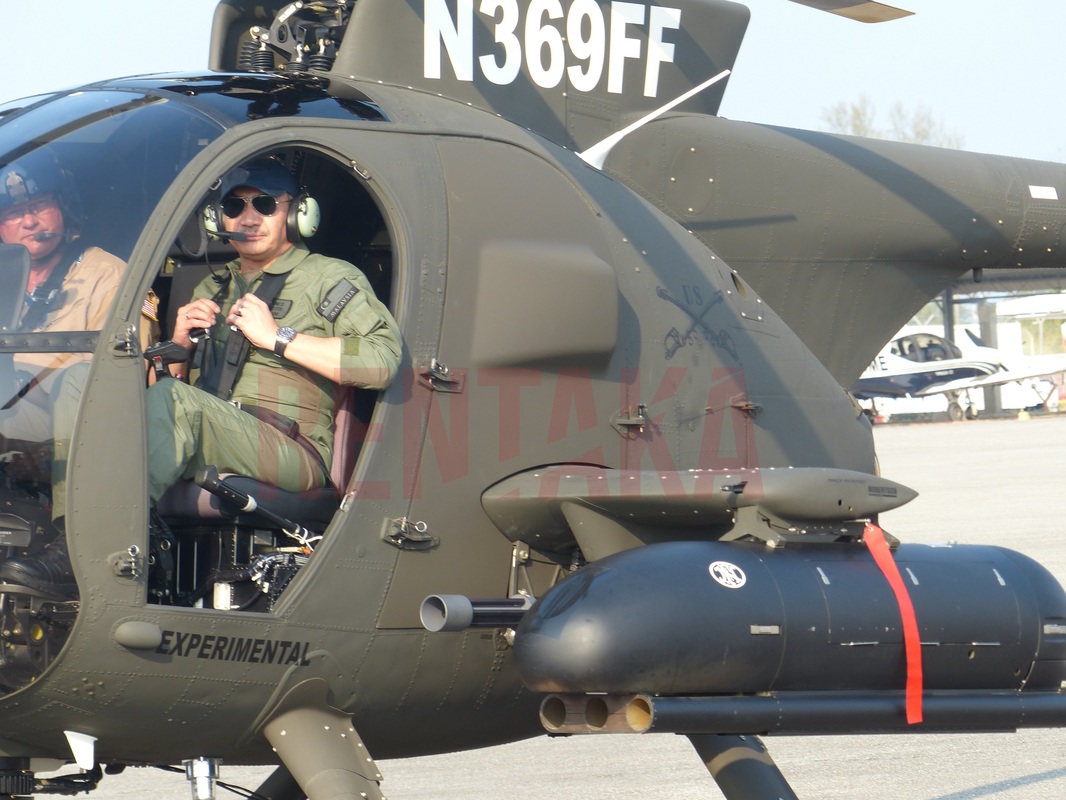

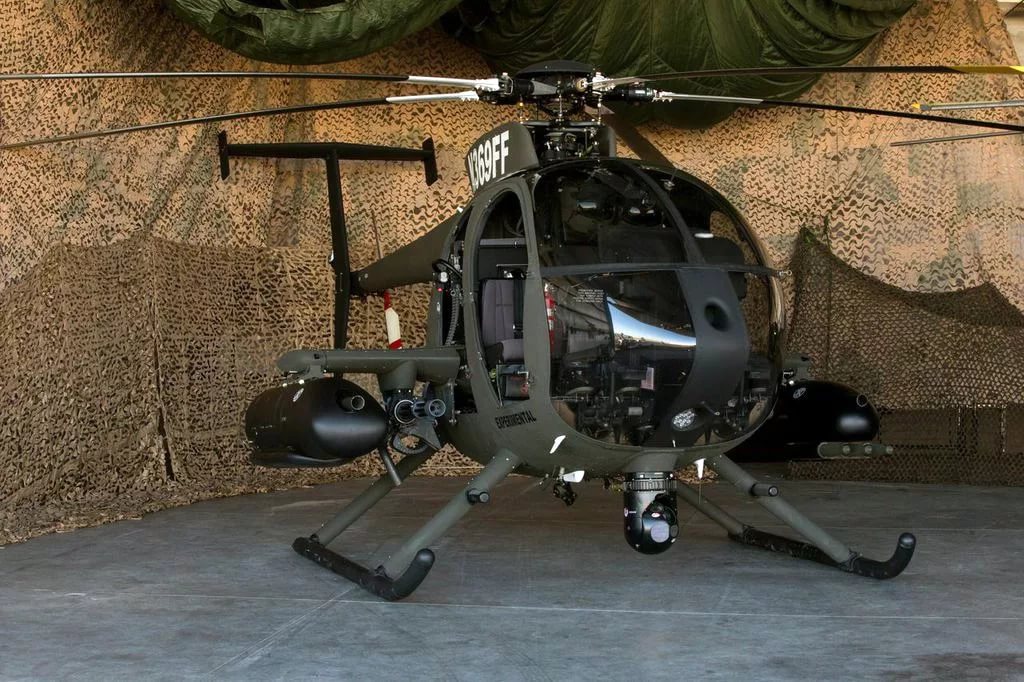

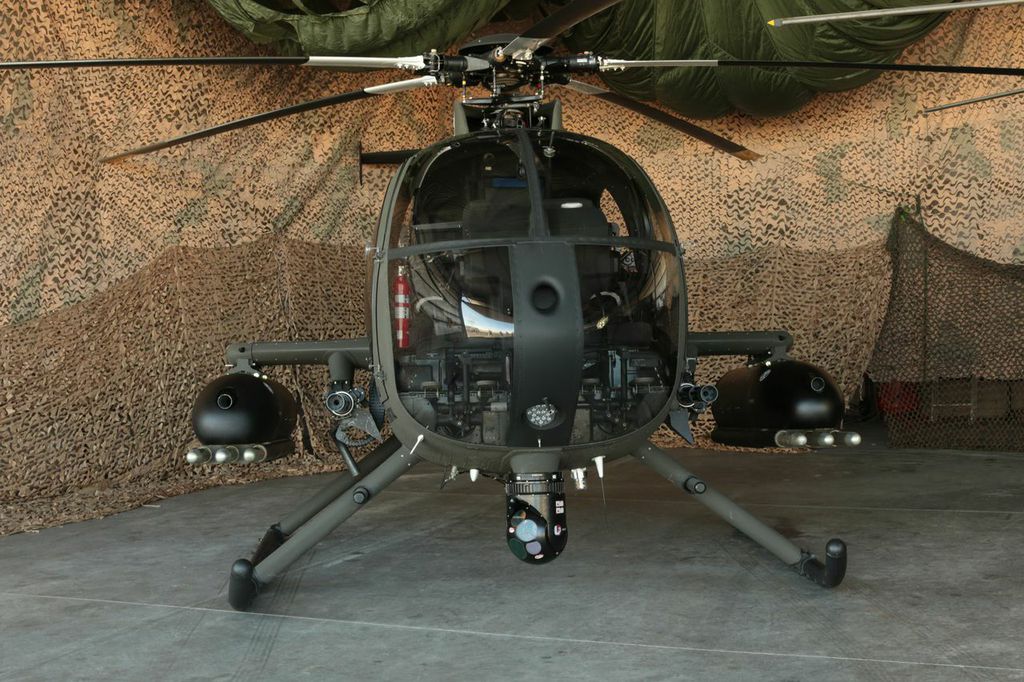

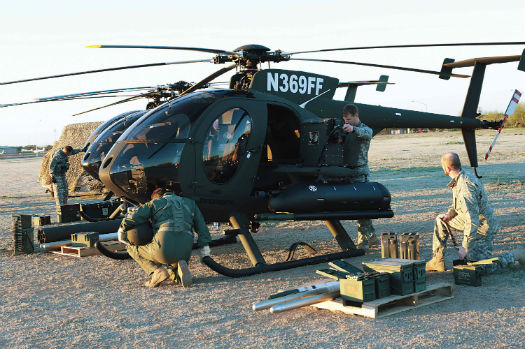

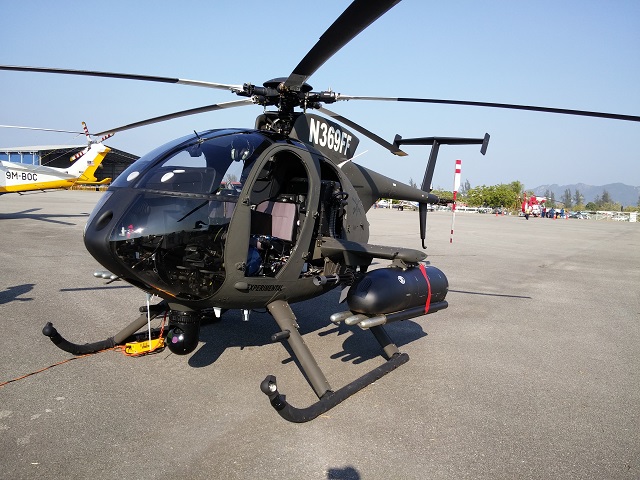

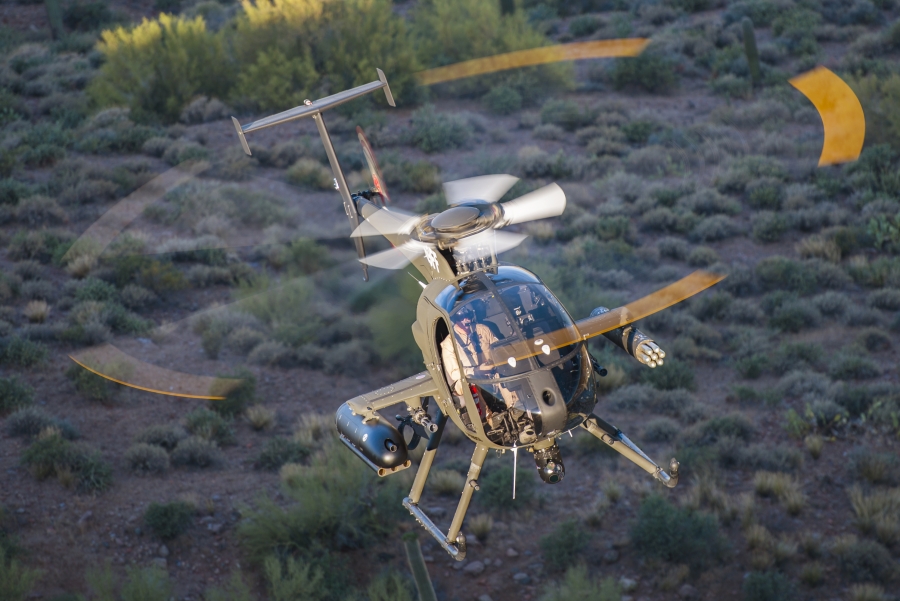

配HMP250 RMP的MD530G

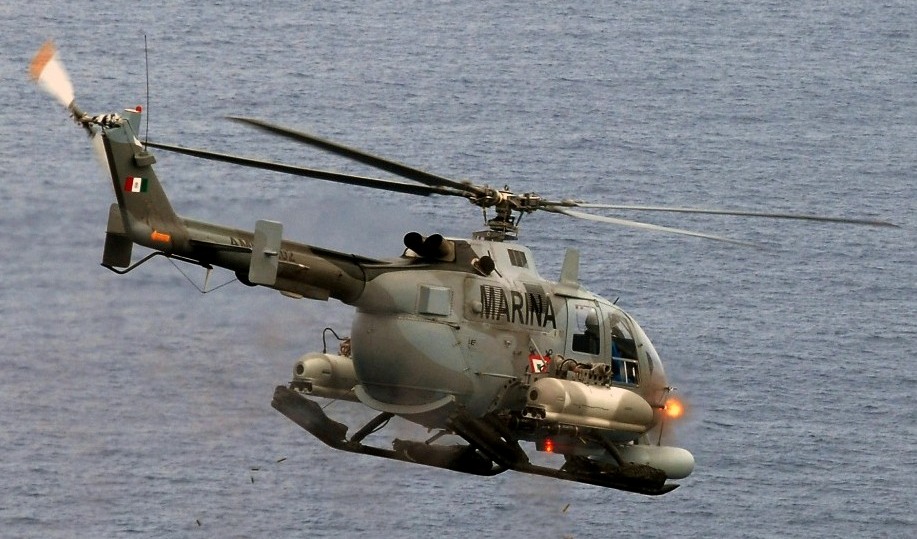

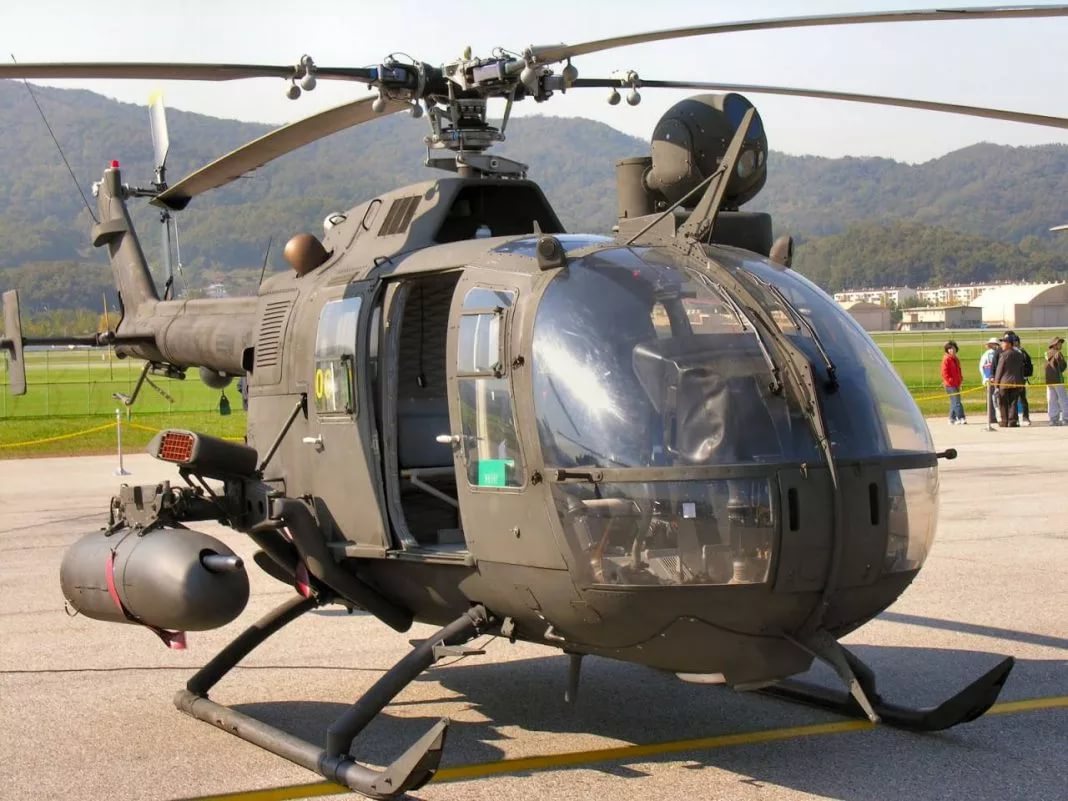

BO105挂载的HMP250


HU60出口型上挂的HMP250

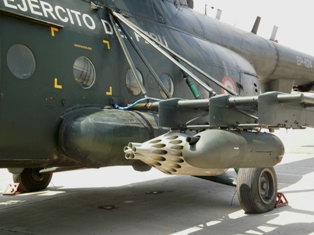

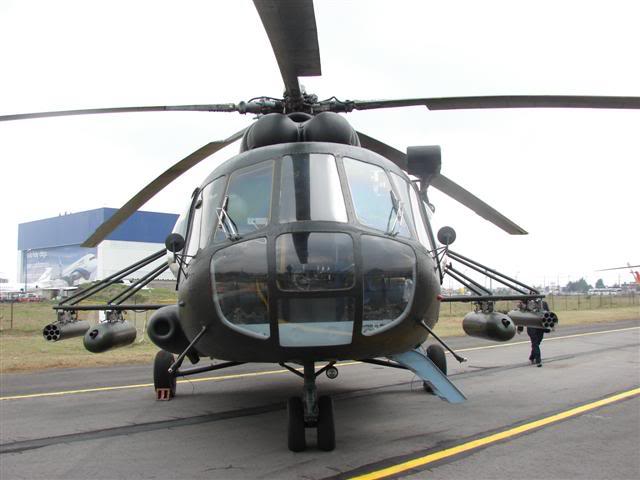

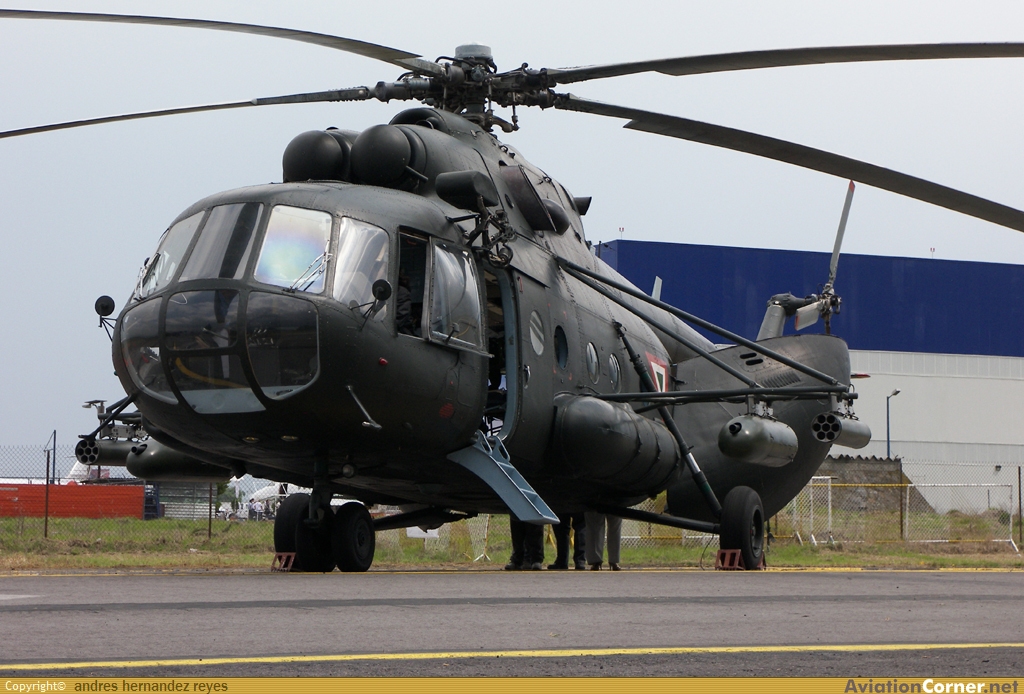

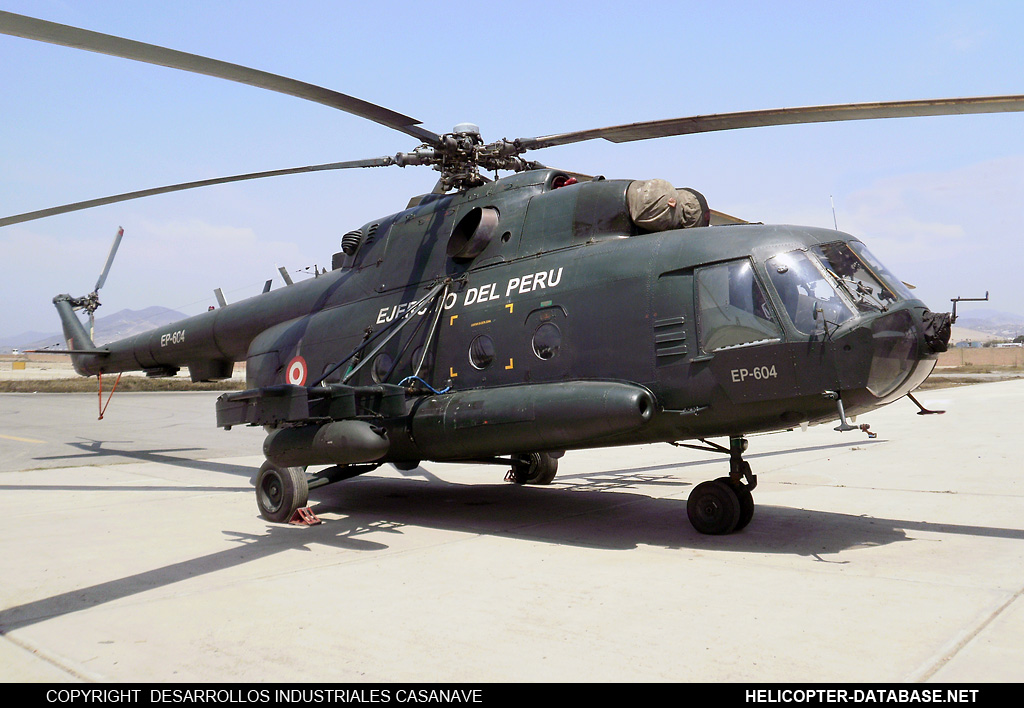

秘鲁、巴西等南美国家装备的米8和米17挂载的HMP250

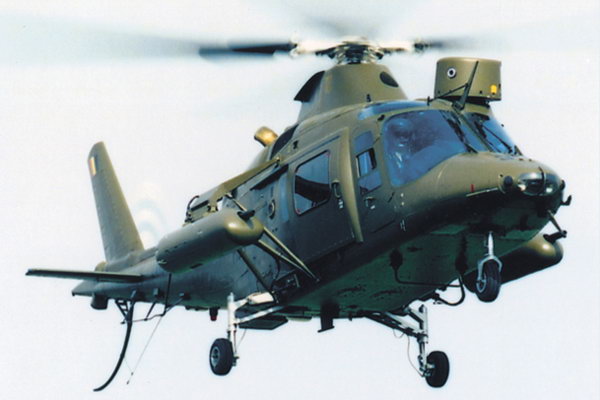

吊挂HMP250的AW109

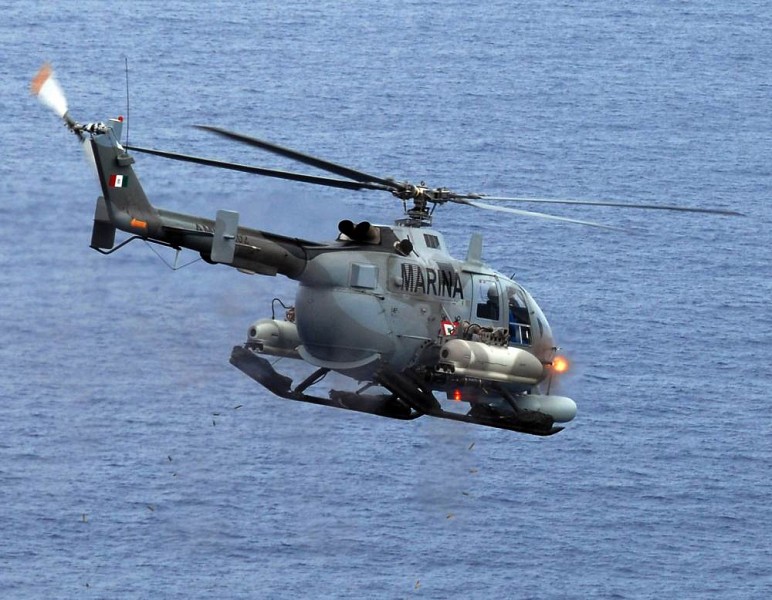

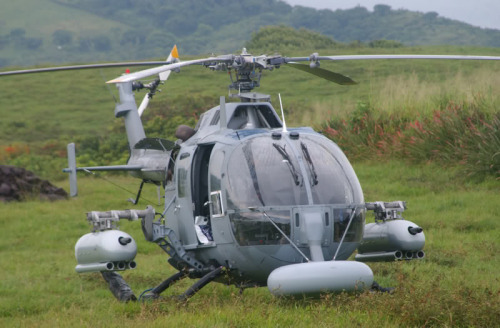

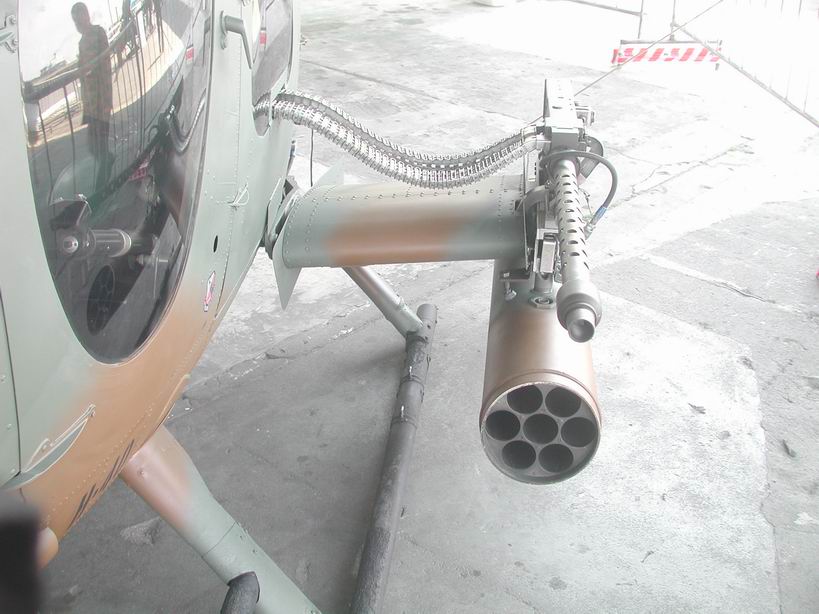

使用HMP250 RMP吊舱的BO-105直升机

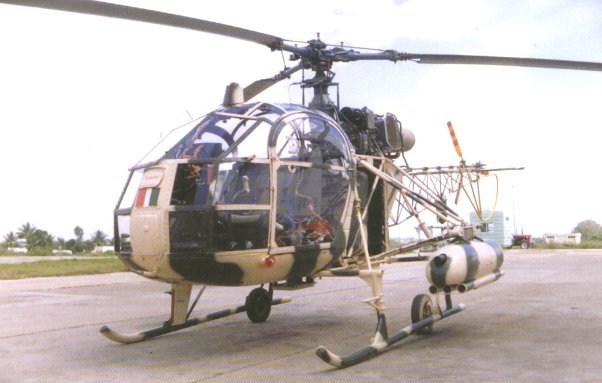

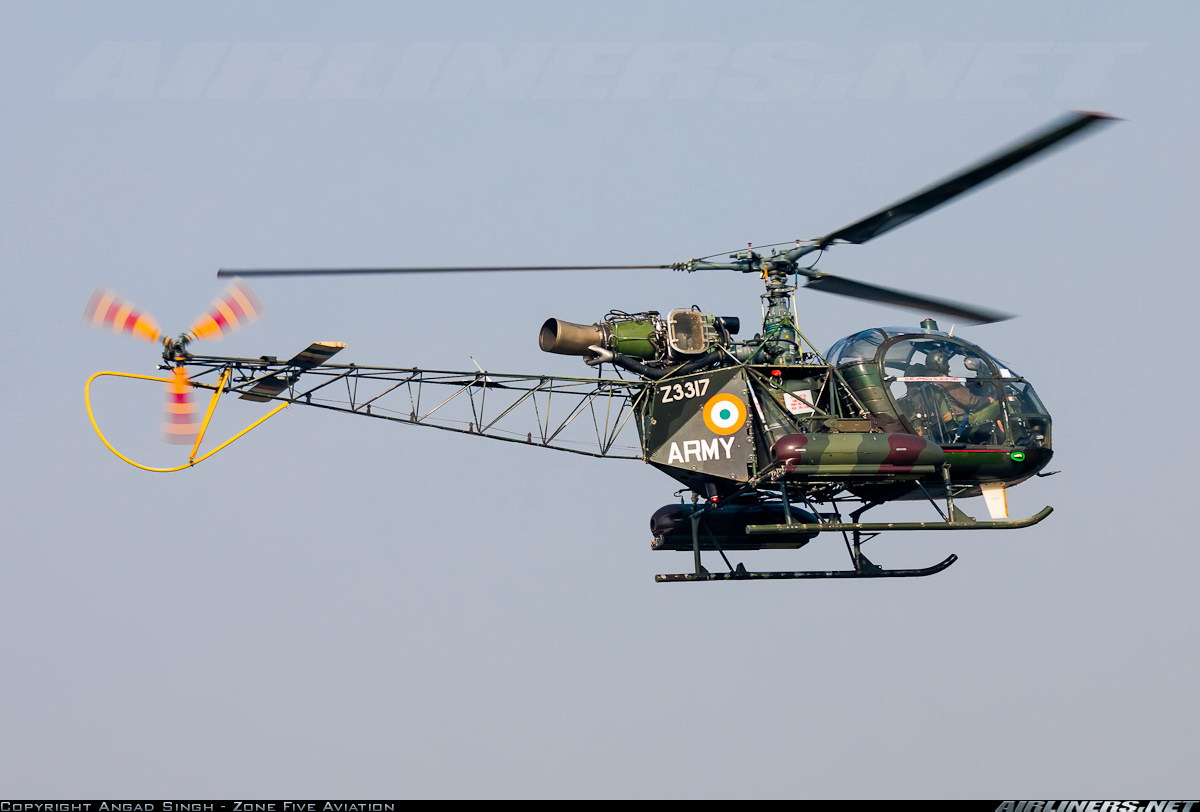

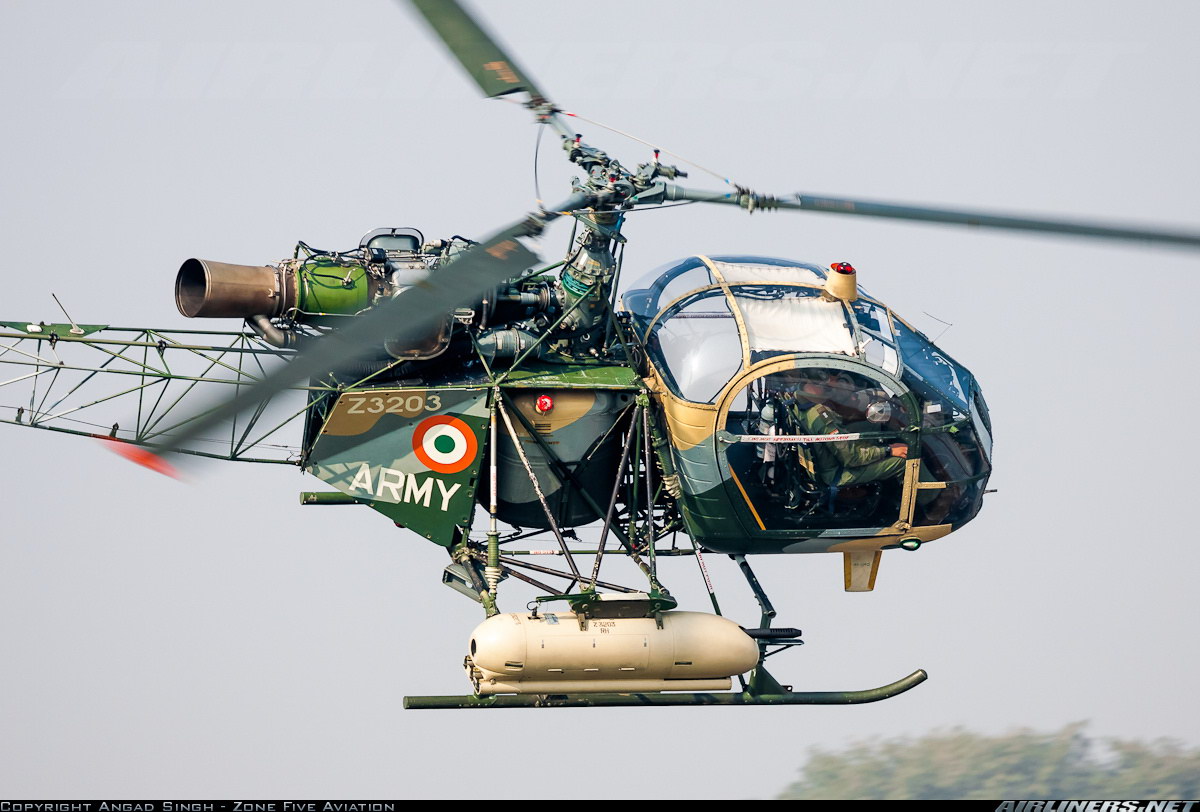

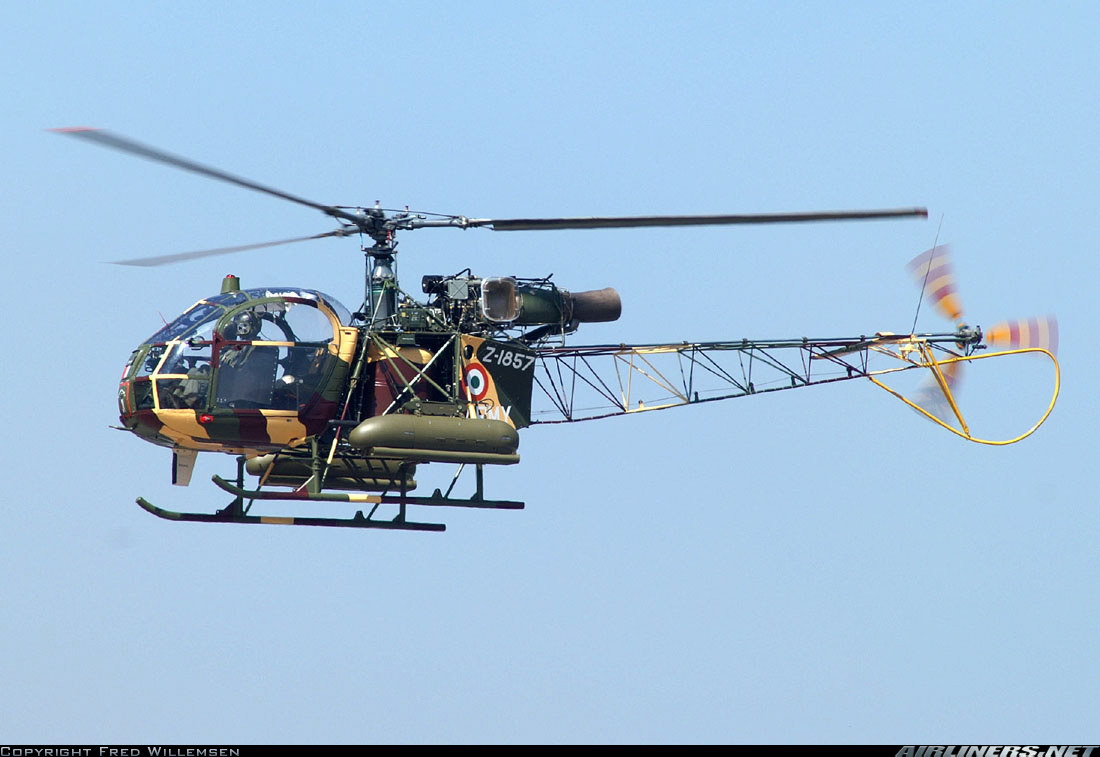

吊挂HMP250 RMP吊舱的SA315B“羊驼”直升机


安装HMP250 RMP吊舱的贝尔406(UH-1的商业型)


其他吊挂HMP250 RMP吊舱的直升机

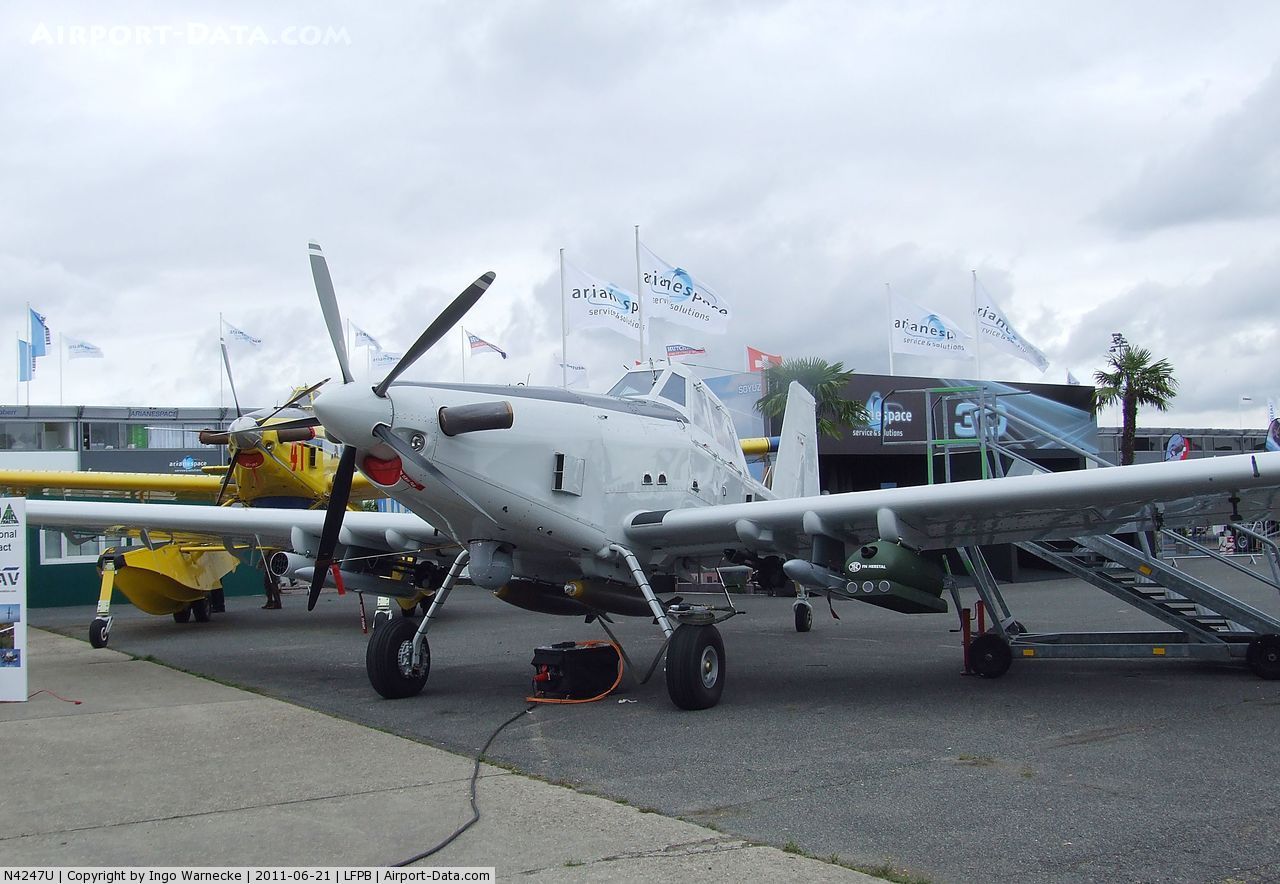

美国人用农业飞机“空中卡车”改装的低烈度战场中的近距战场支援飞机(也叫反暴乱飞机)AT-802U,此图中展示的型号吊挂了HMP250 RMP机枪/火箭吊舱

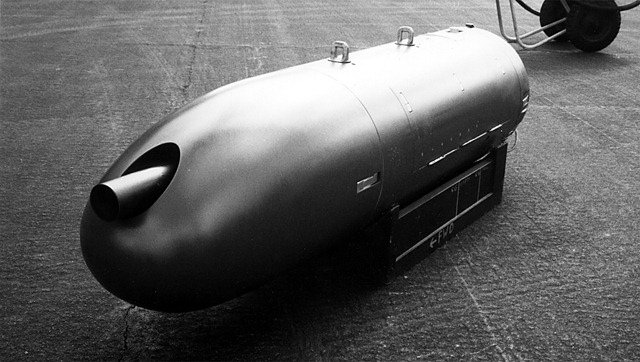

旧的HMP400吊舱


旧的HMP400

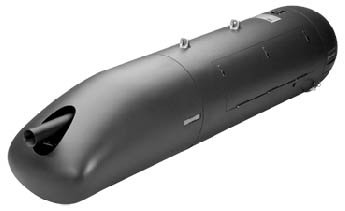

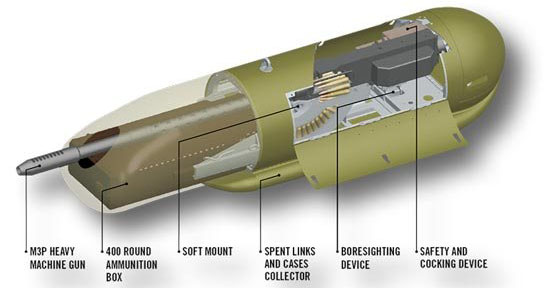

新的HMP400吊舱在底部增加了收集空弹壳和弹链节的空间


左图是吊挂HMP250的BO-105,右图是吊挂HMP400的BO-105

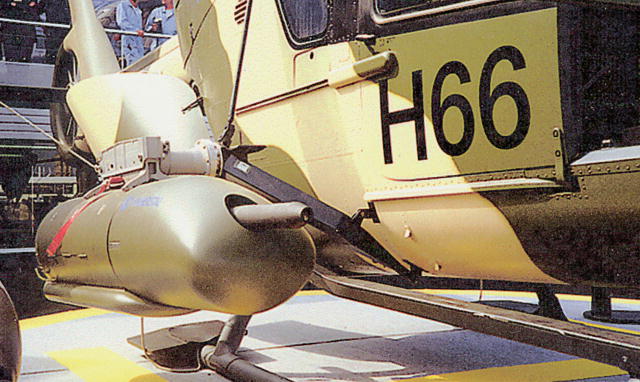

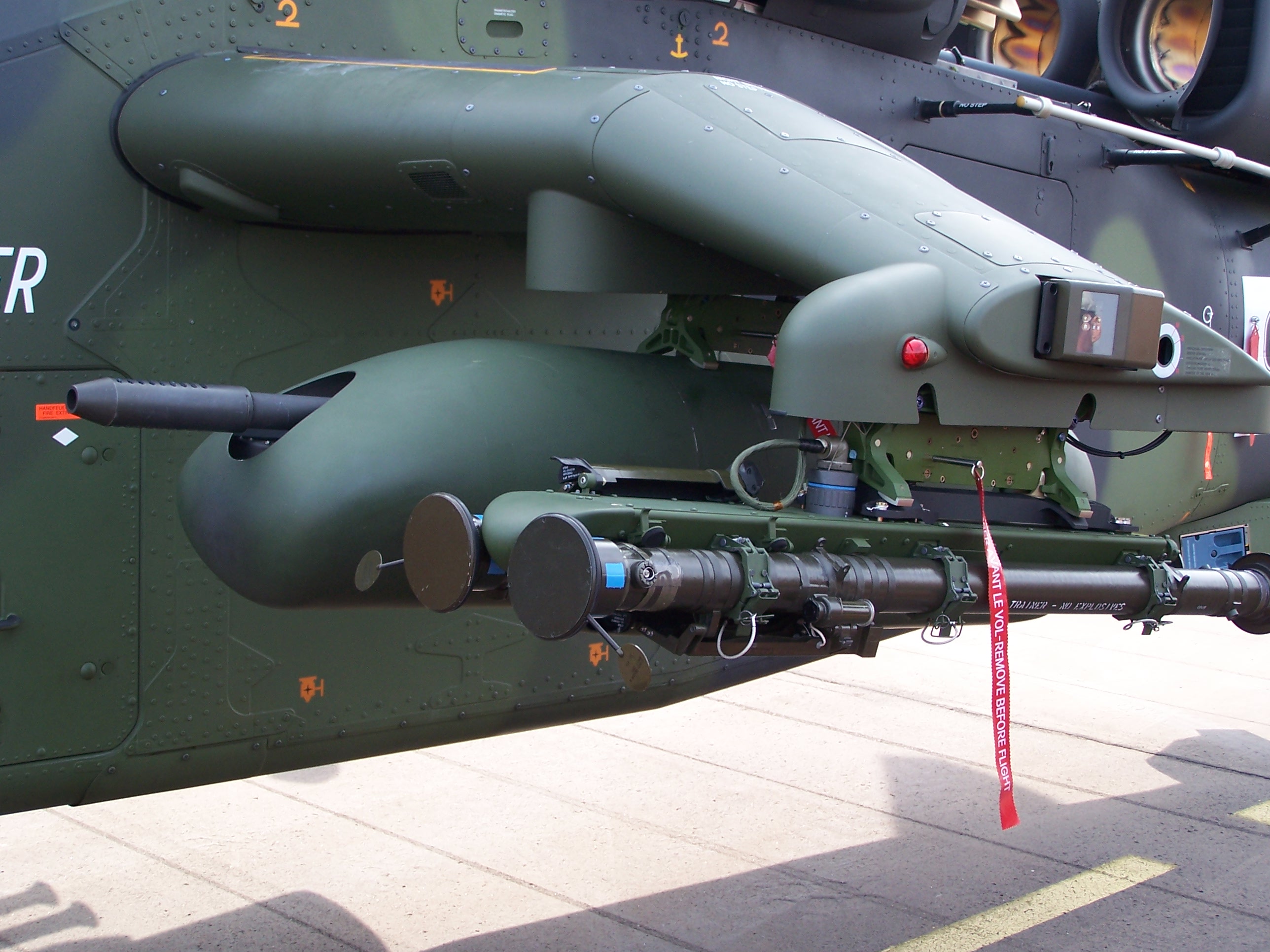

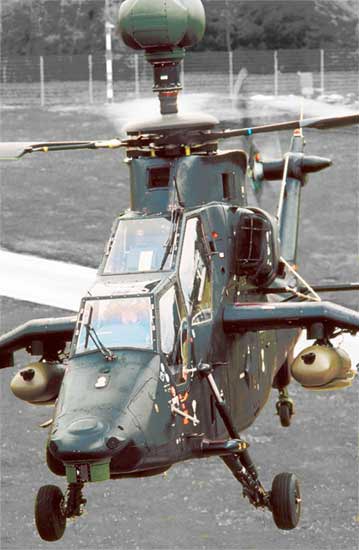

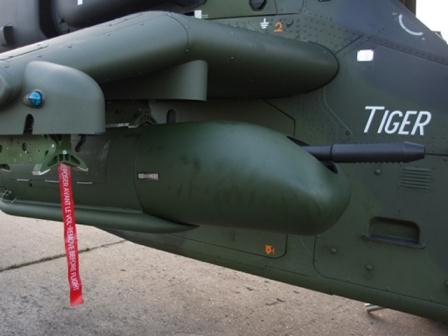

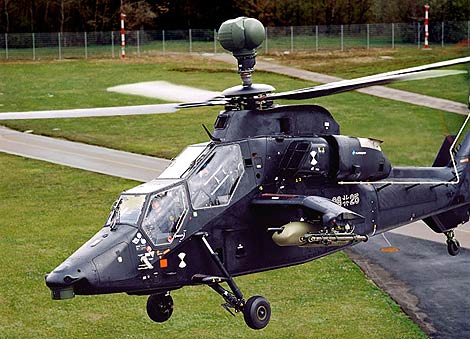

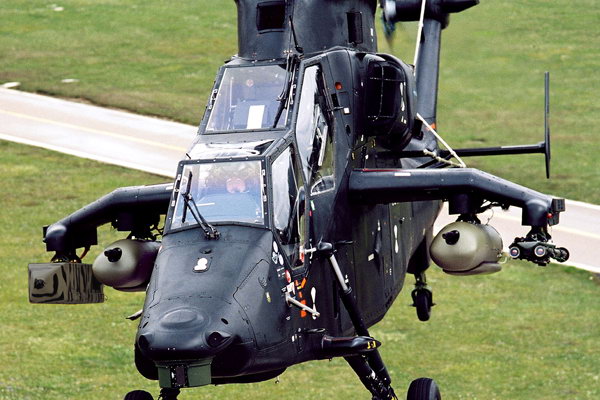

法国装备的“虎”式武装直升机配HMP400吊舱

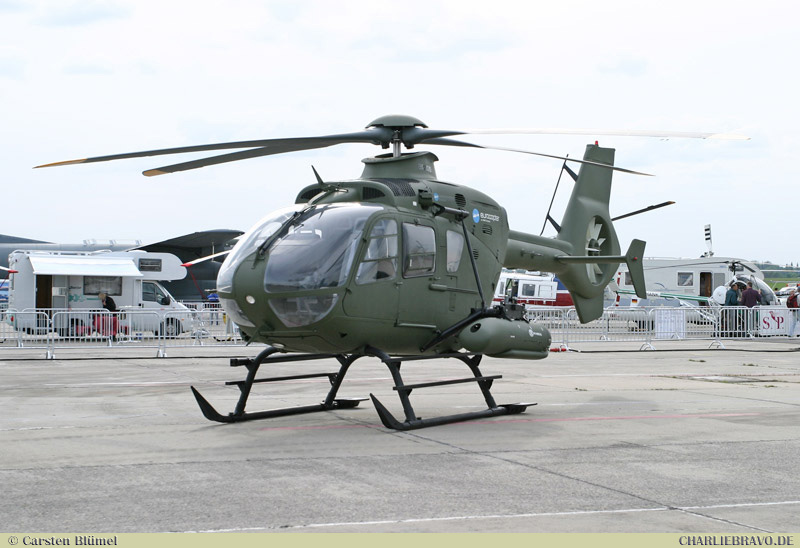

EC-135吊挂的HMP400


吊挂HMP400的SA341小羚羊

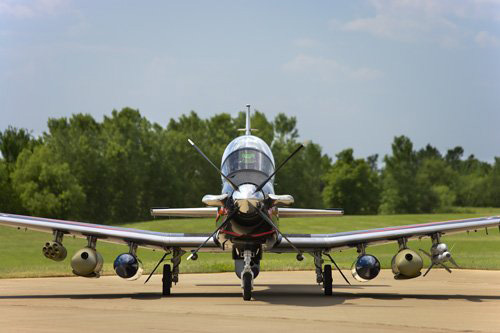

AT-6B Texan II吊挂的HMP400

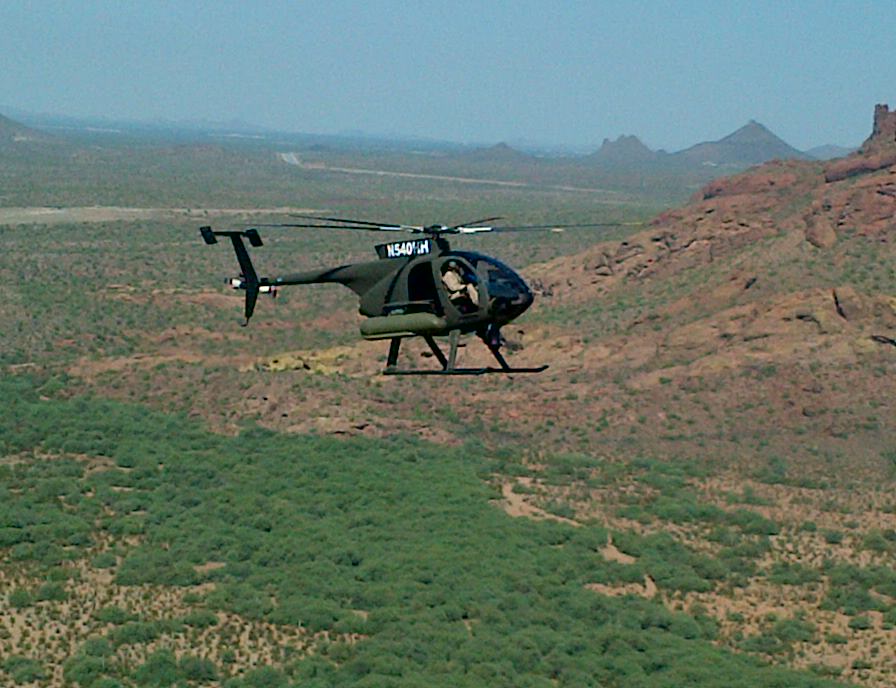

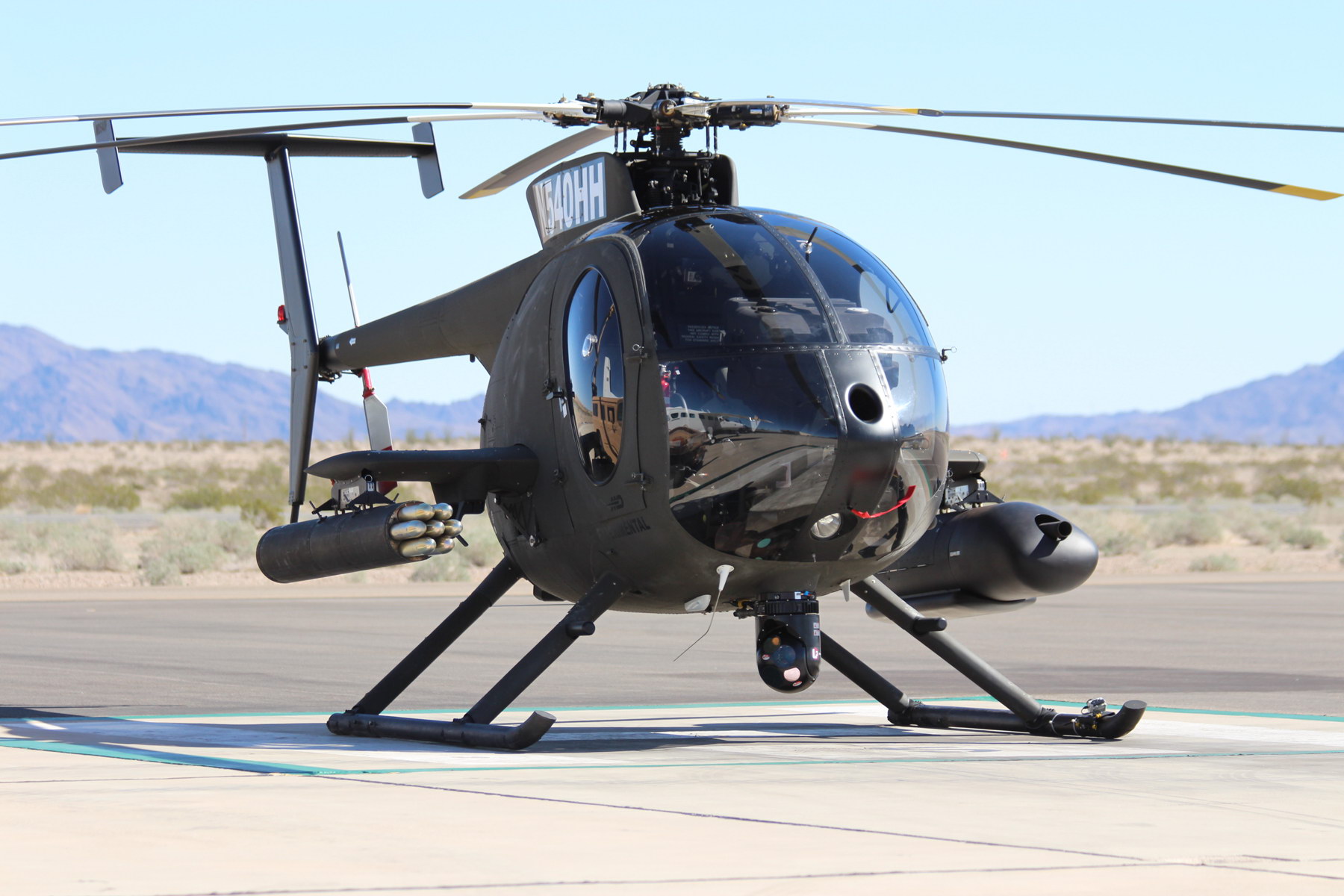

配HMP400的MD540A

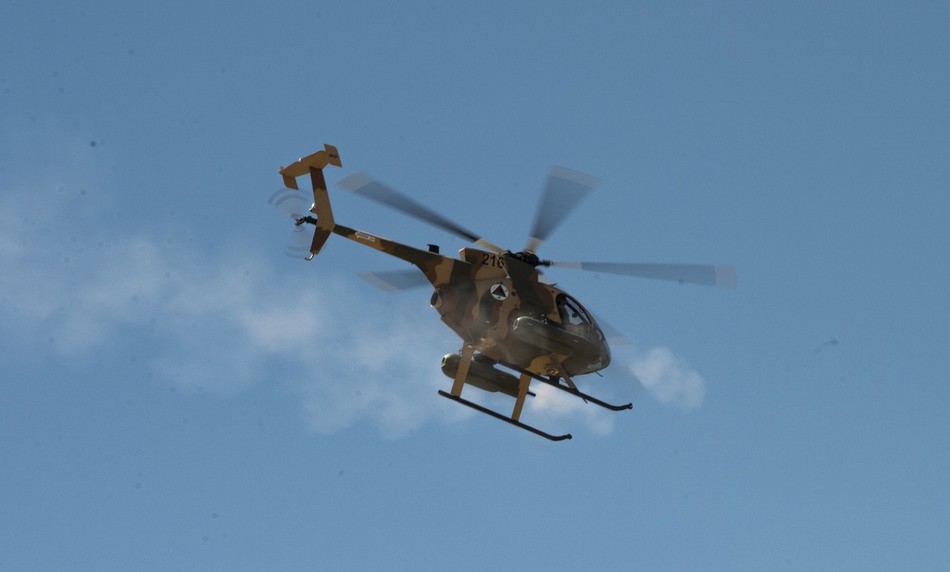

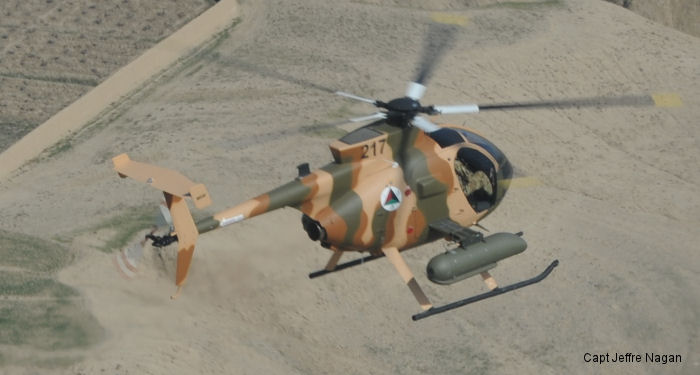

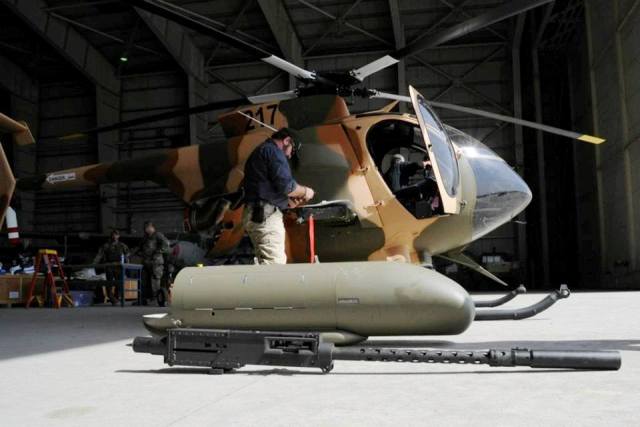

阿富汗军队配HMP400吊舱的MD530F

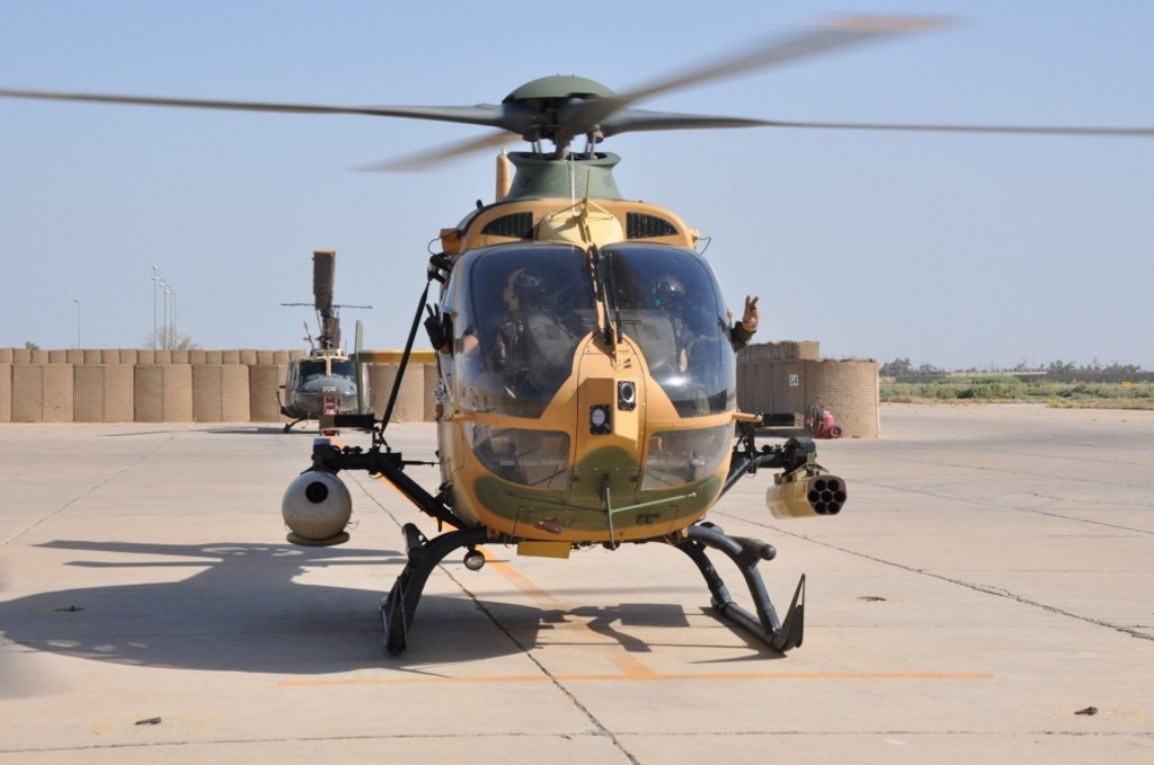

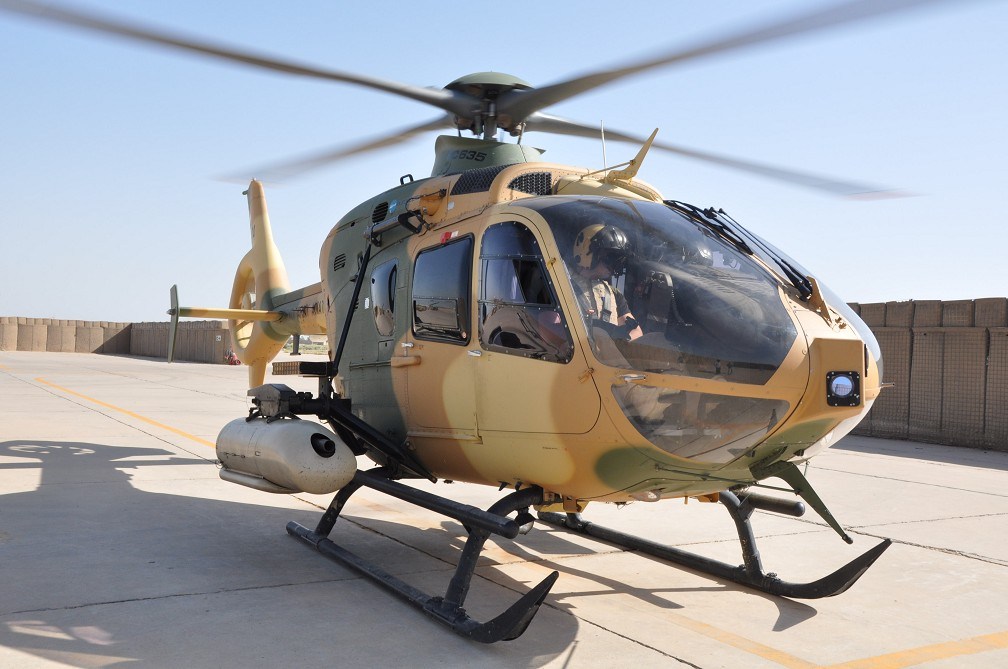

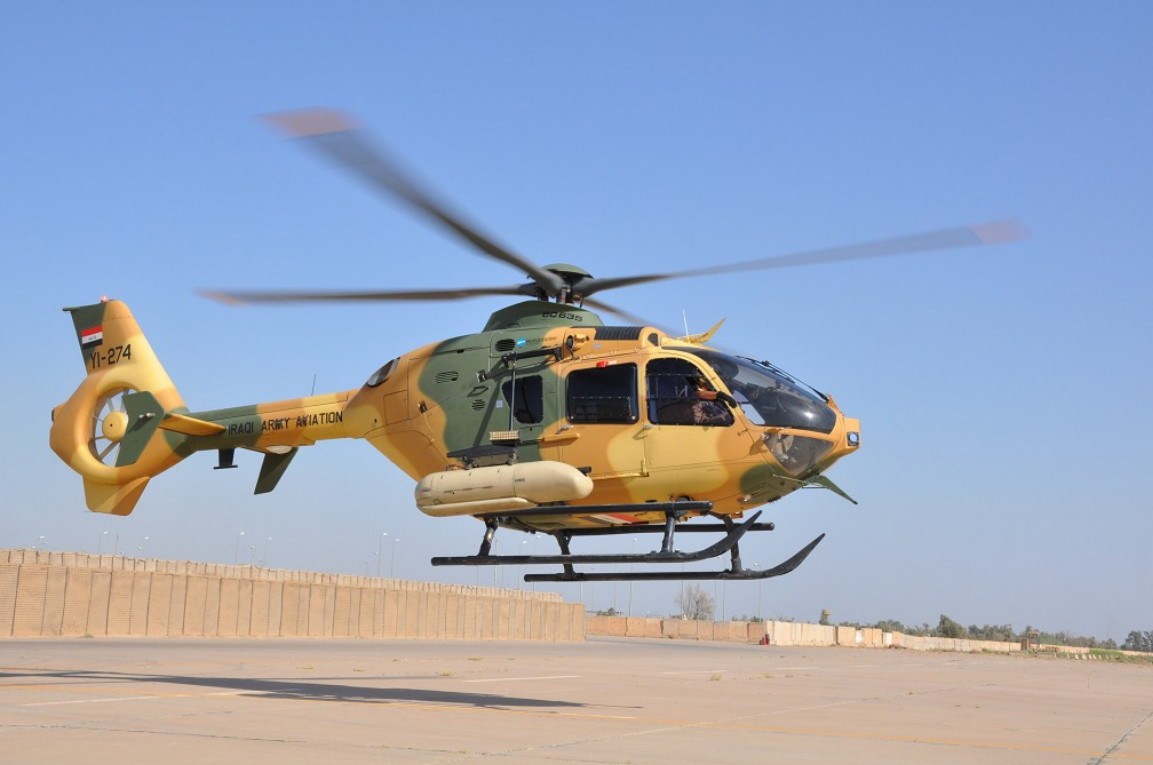

伊拉克军队装备的EC635直升机上吊挂的HMP400

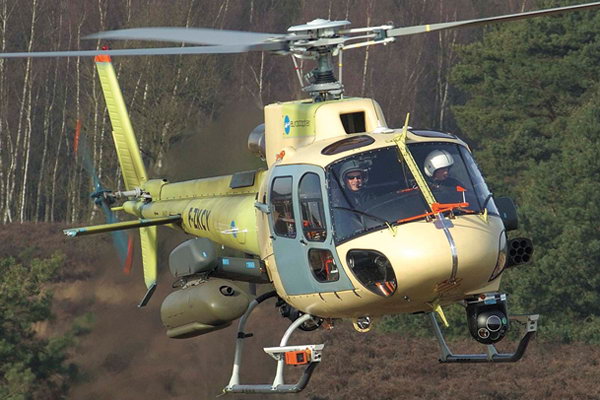

吊挂HMP400的AS350小松鼠

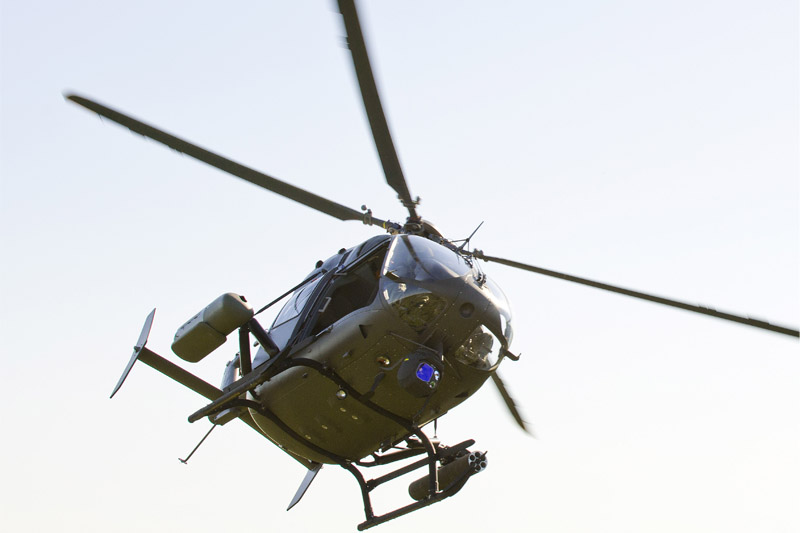

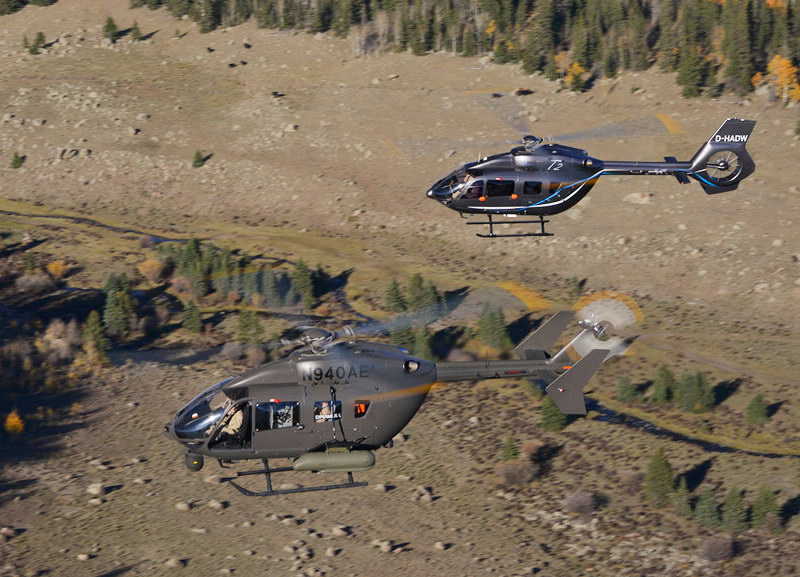

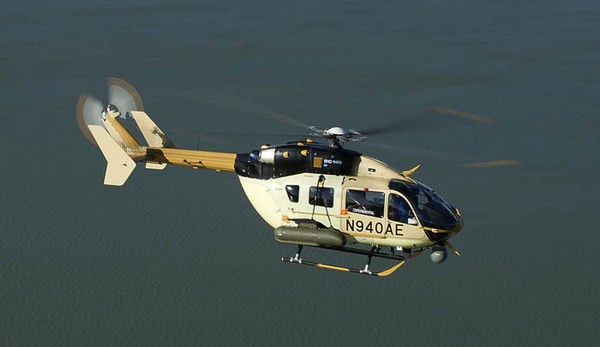

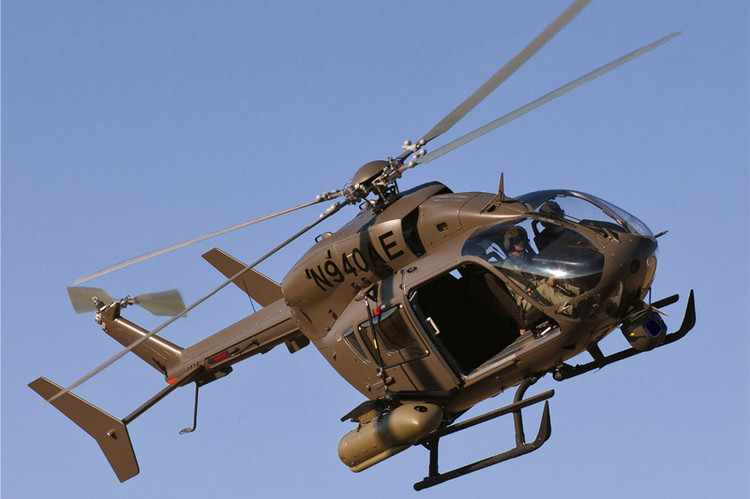

由EC145T2改进而成的AAS-72X+武装侦察直升机通常吊一个或一对HMP400机枪吊舱

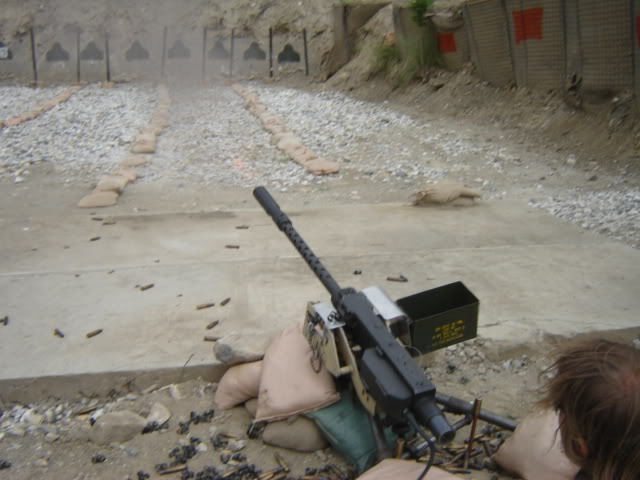

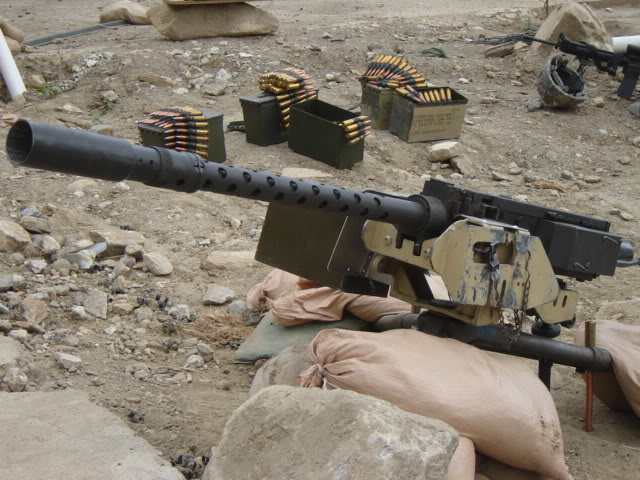

把M3P安装在三脚架上的民间玩家

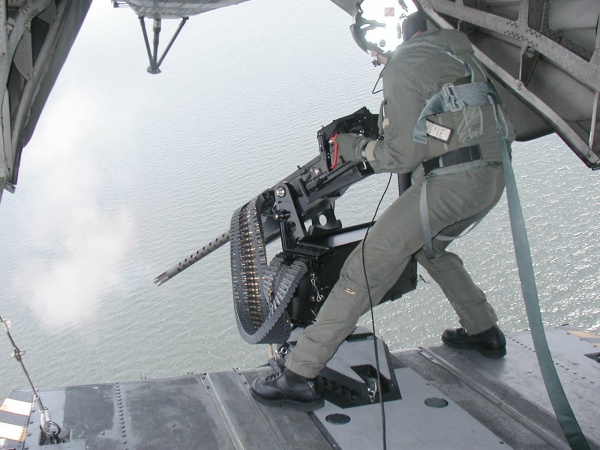

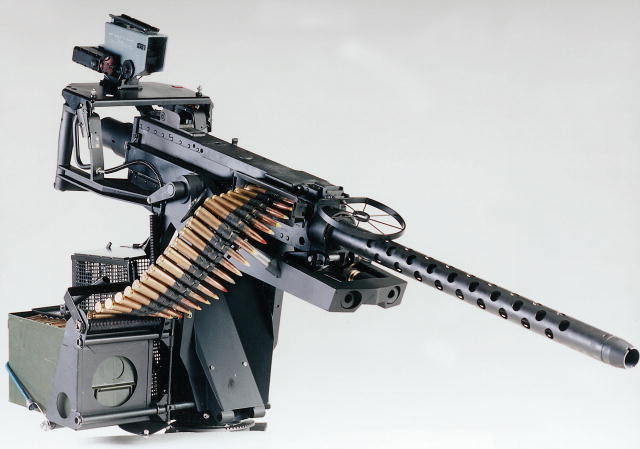

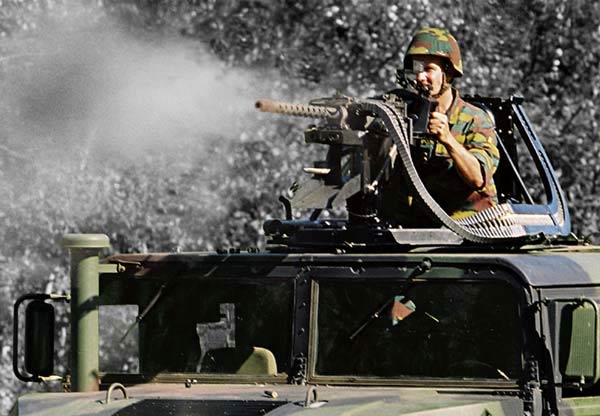

FN的M3M宣传照


早期的FN M3M


现在的FN M3M增加了鸟笼形的消焰器

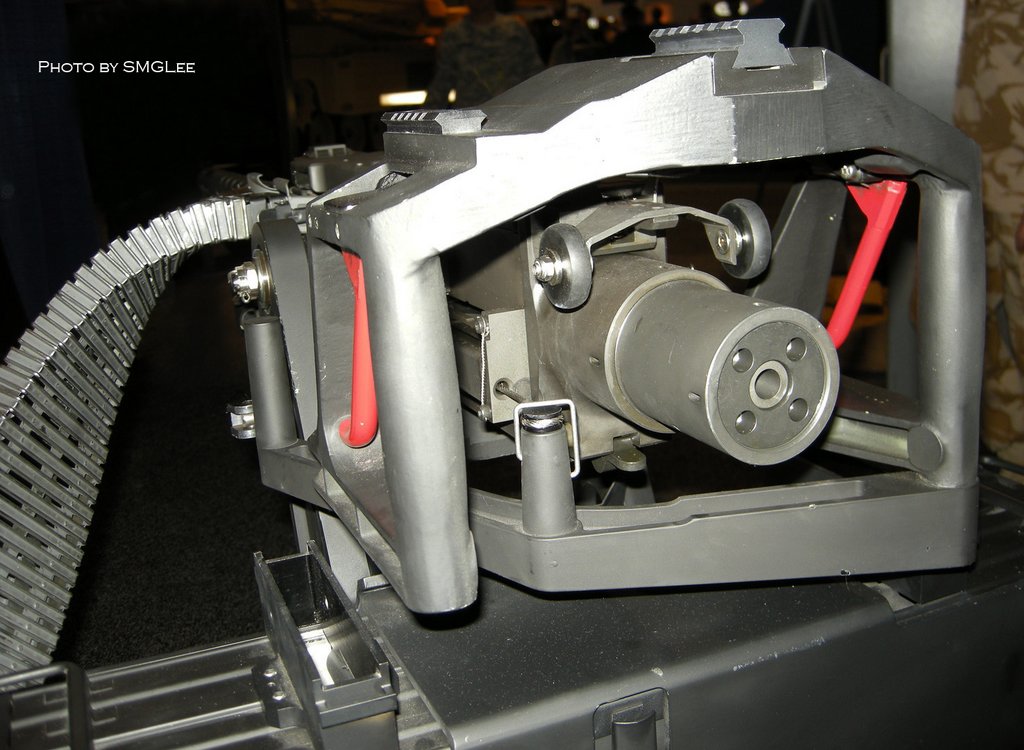

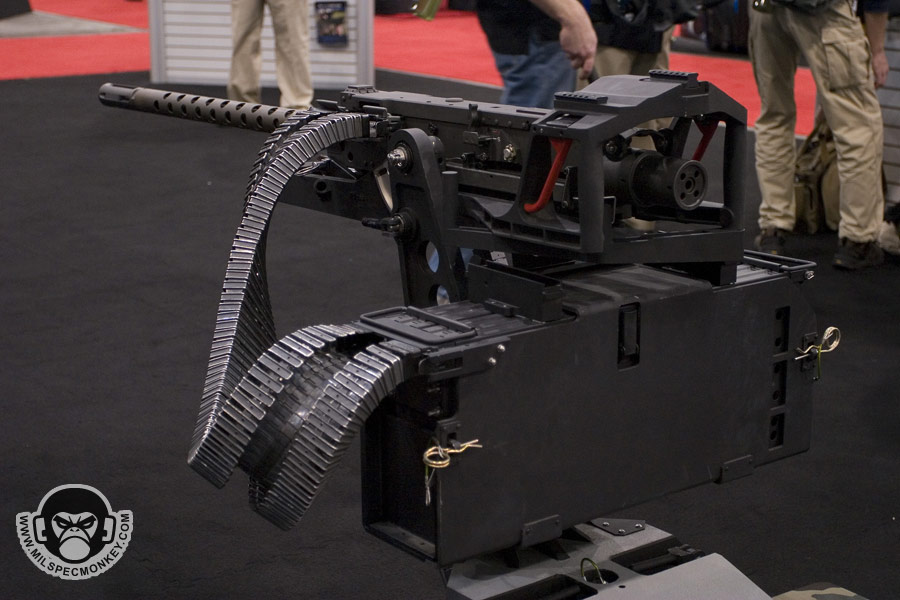

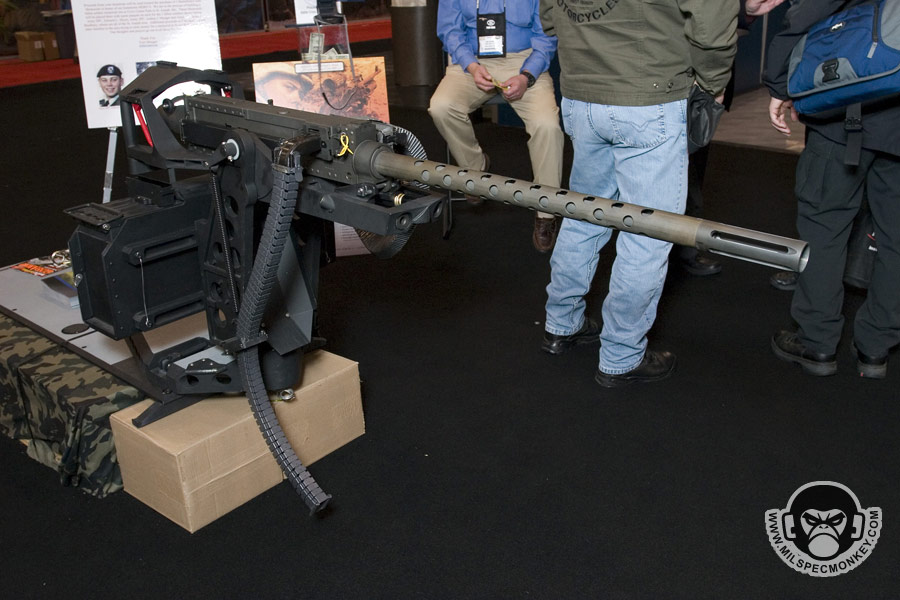

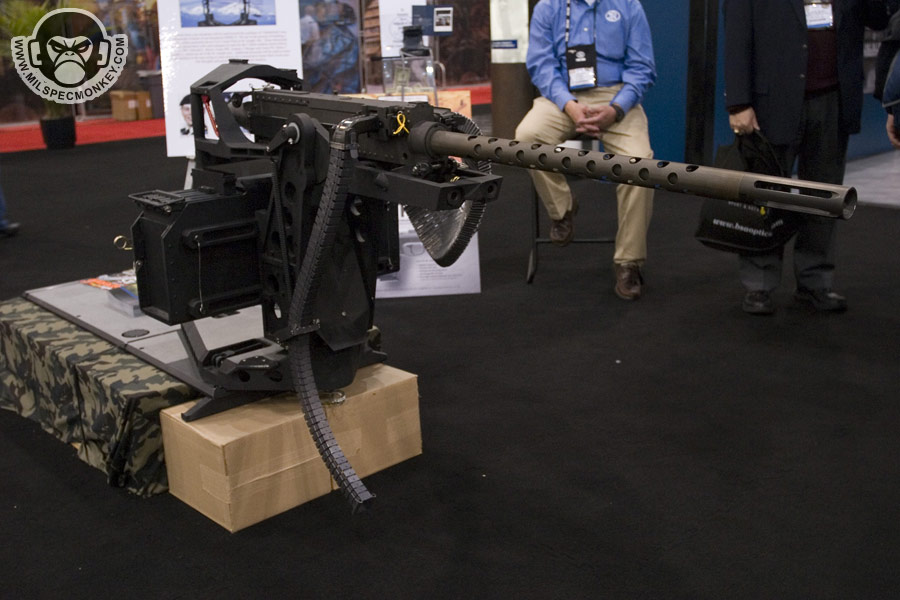

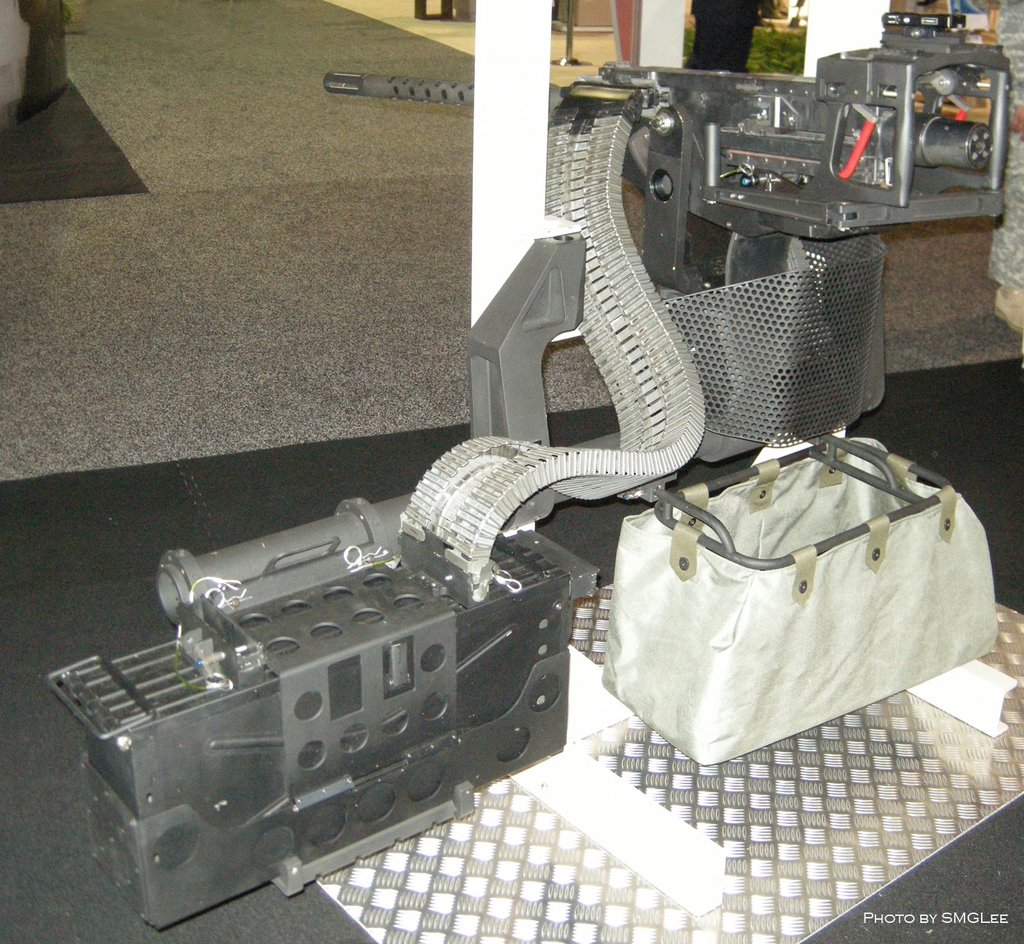

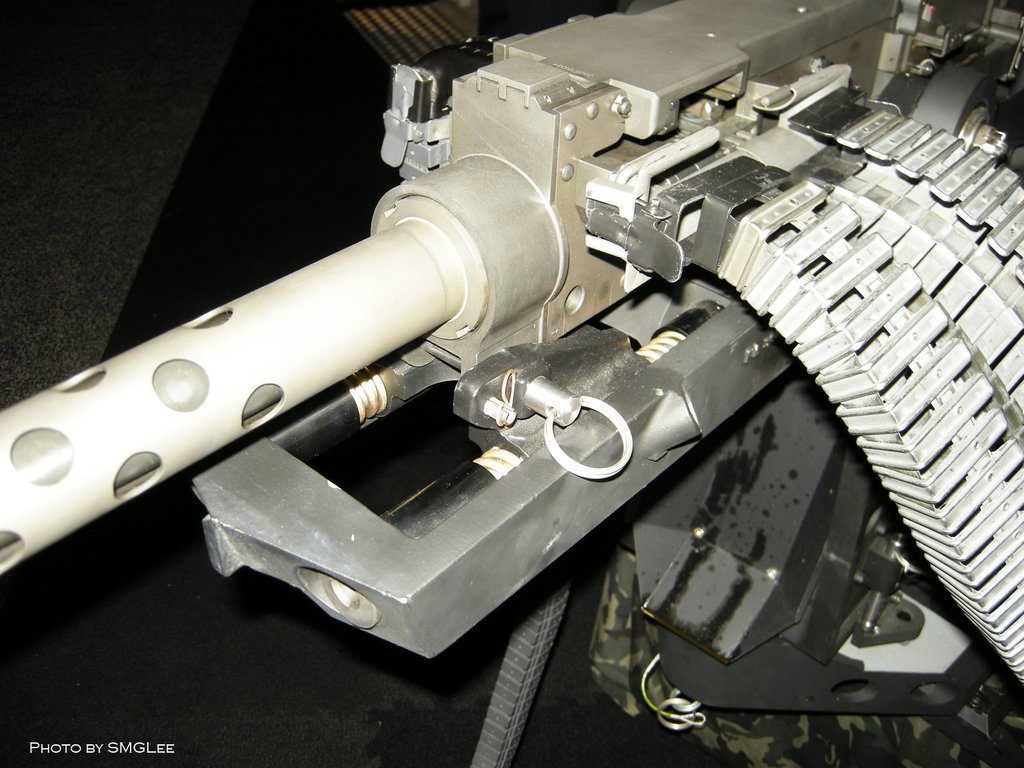

SHOT SHOW上展出的FN M3M

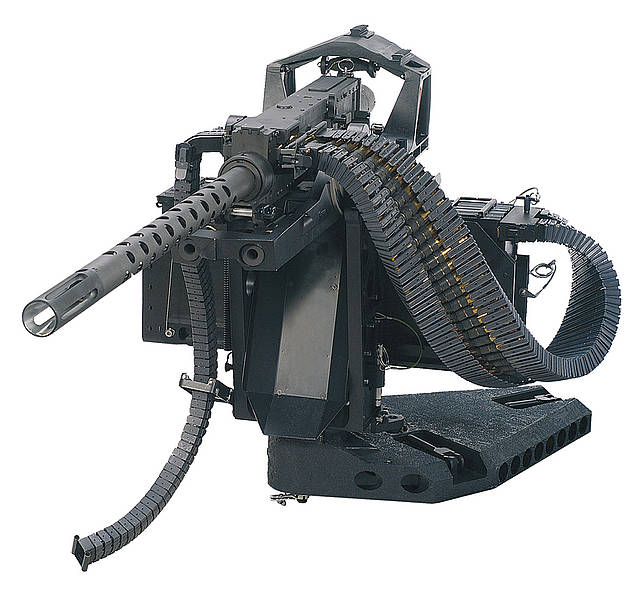

GAU-21/A

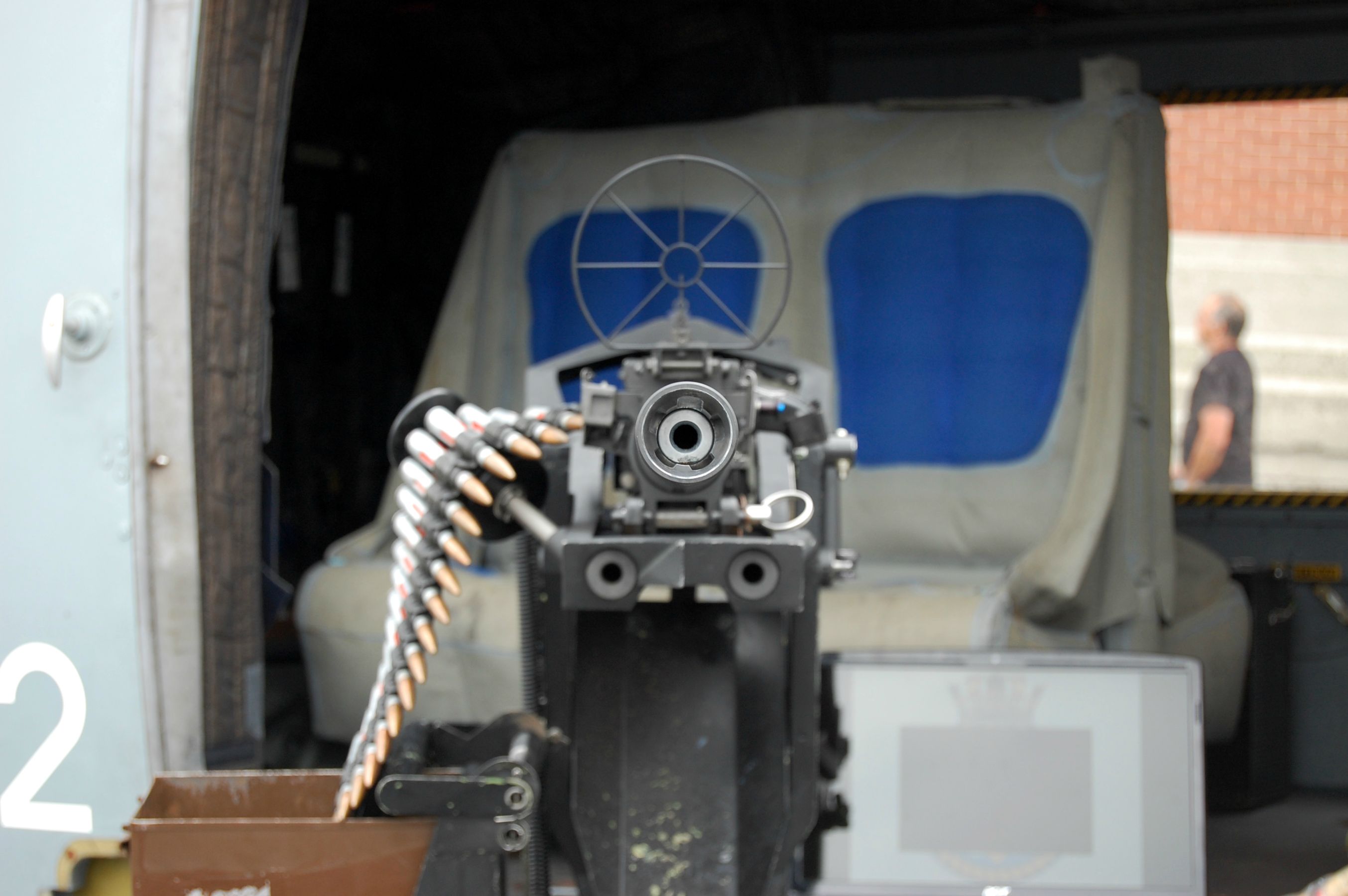

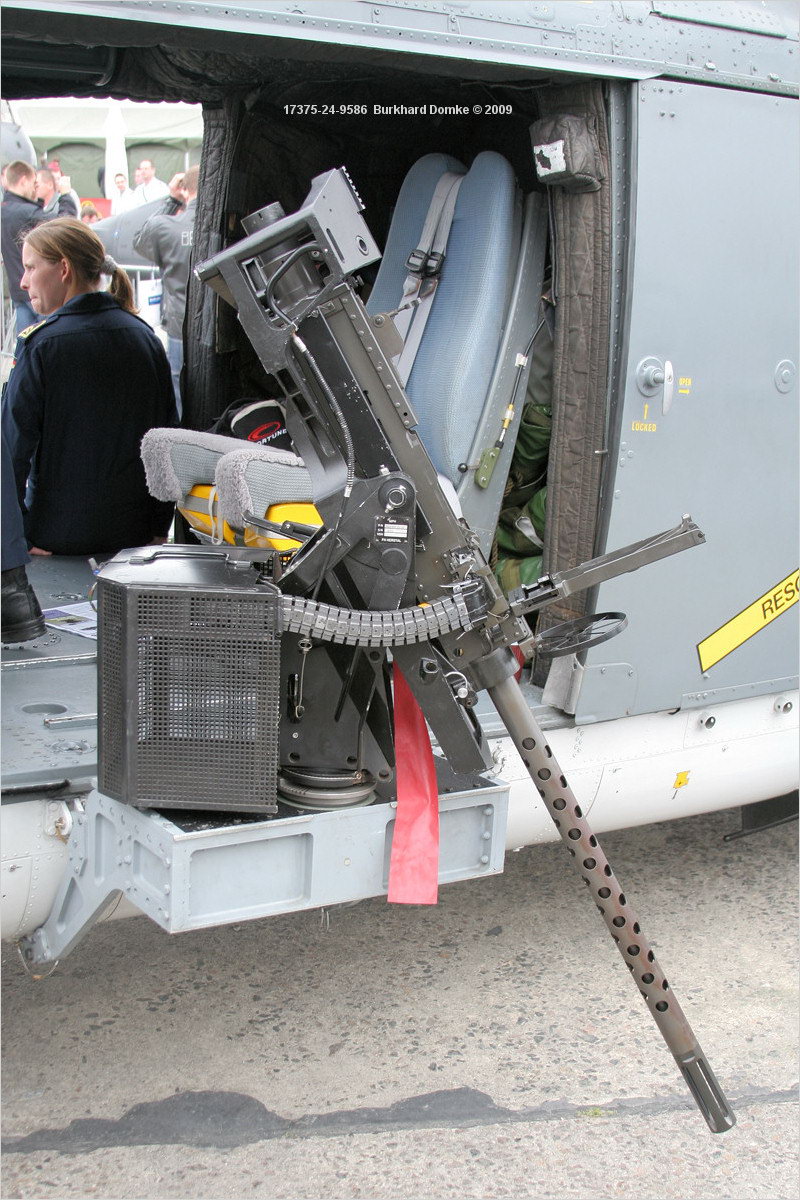

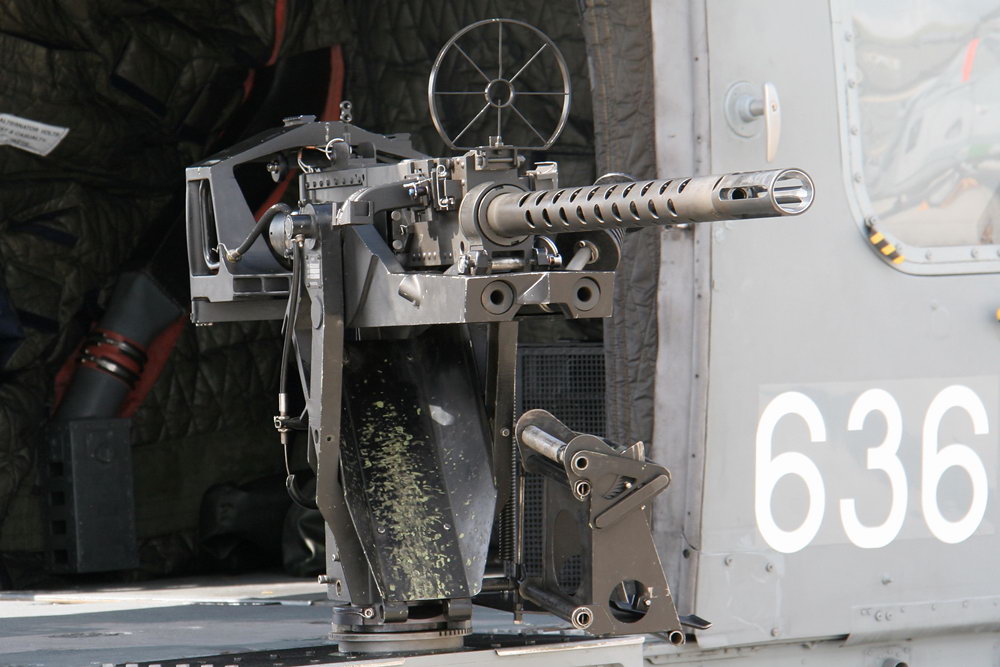

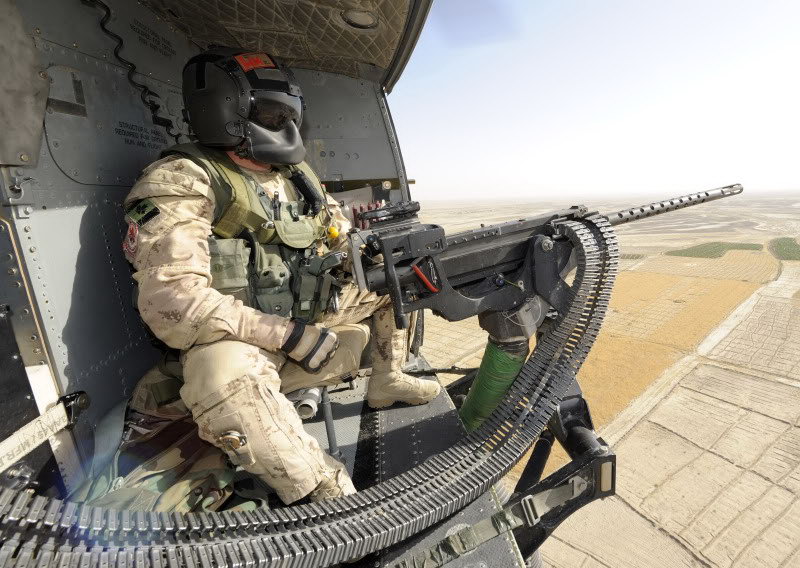

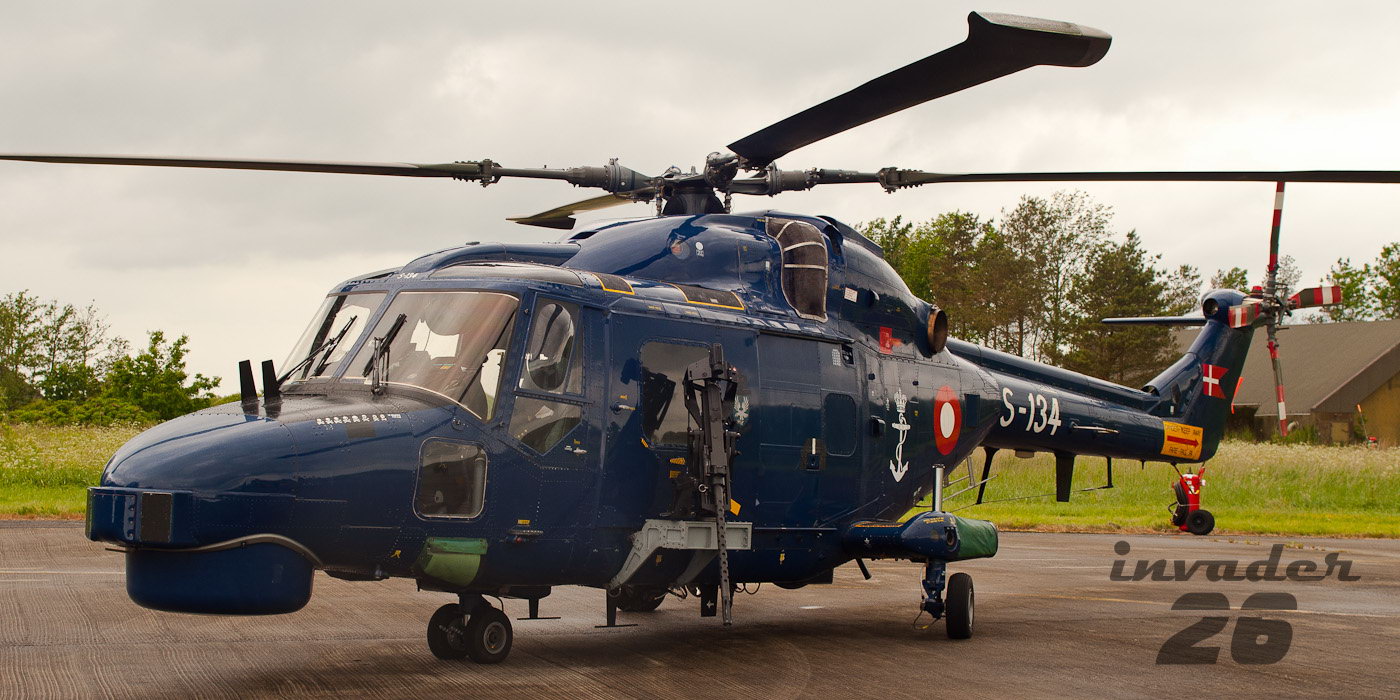

英军在山猫上安装的M3M

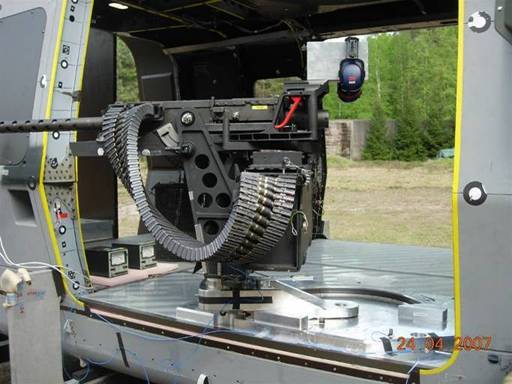

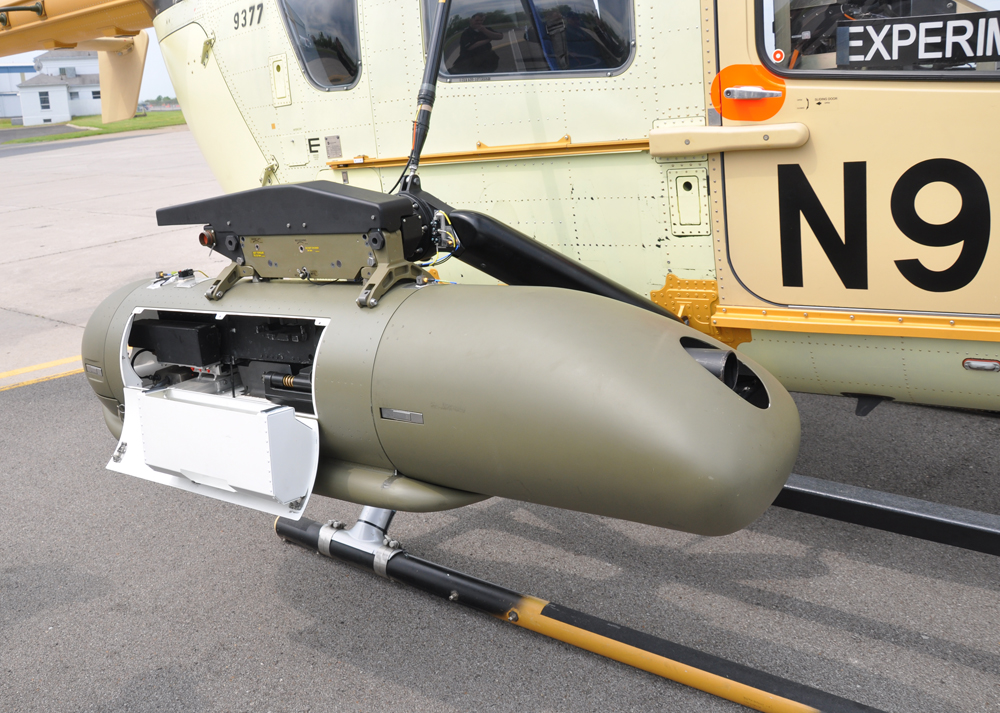

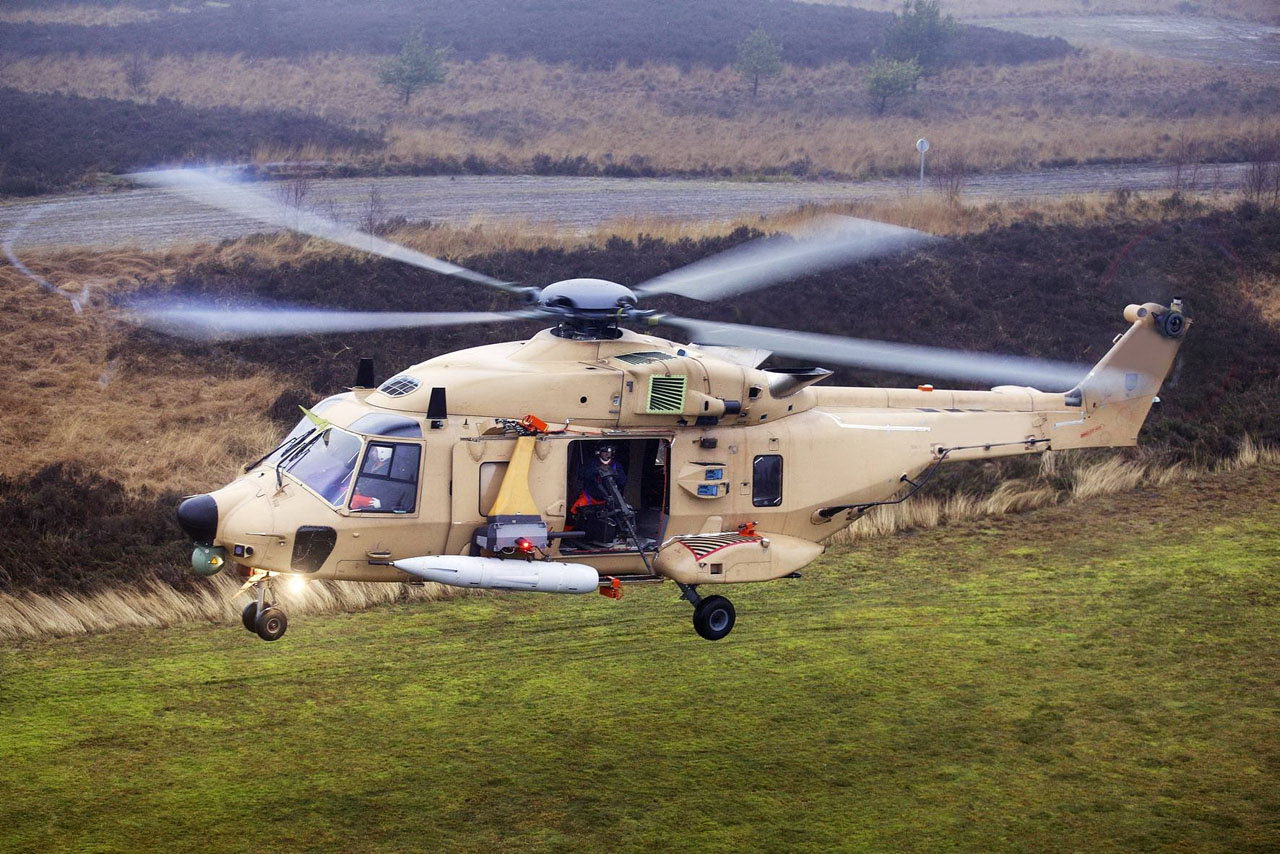

NH90上的M3M

美洲豹上安装的M3M

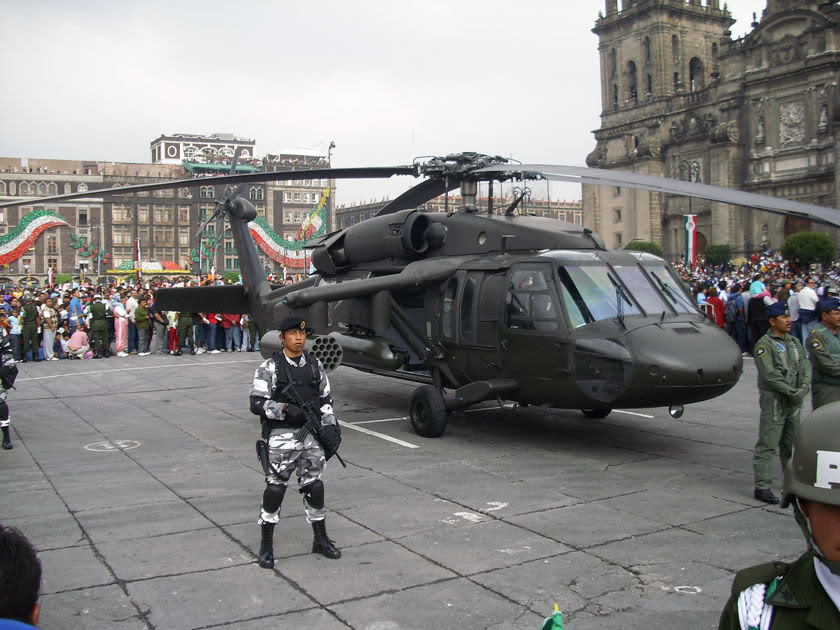

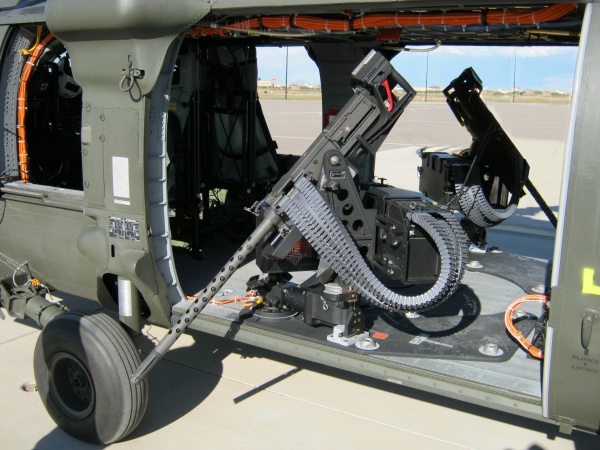

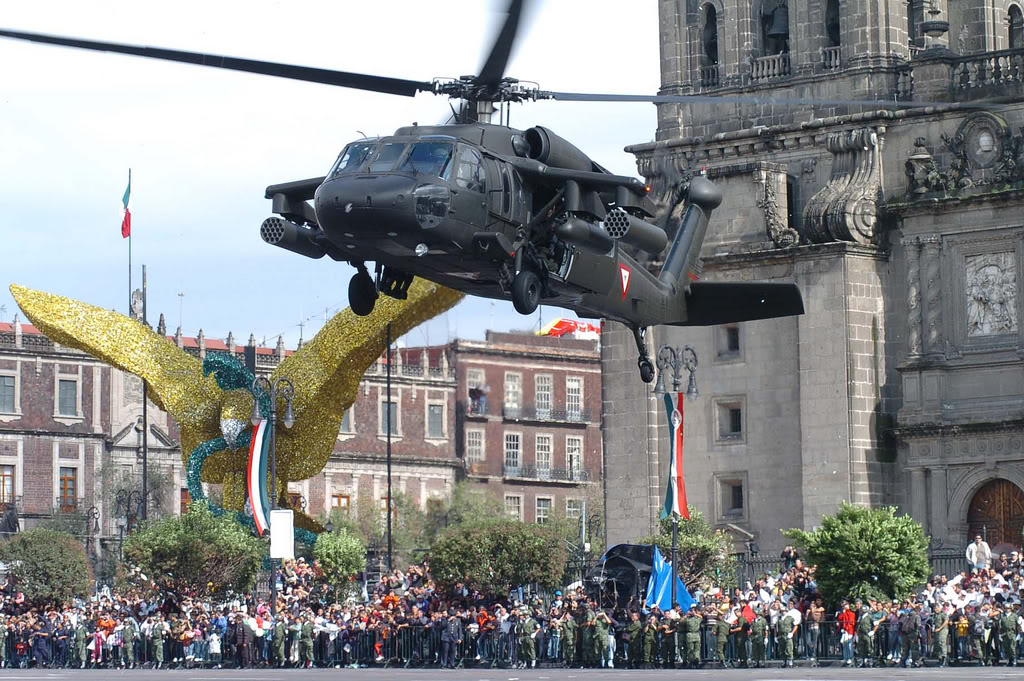

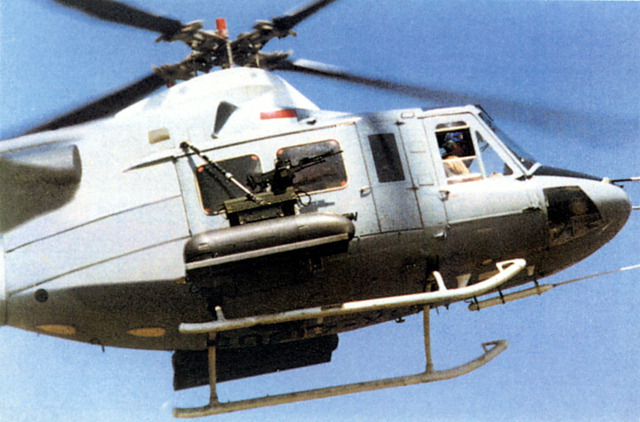

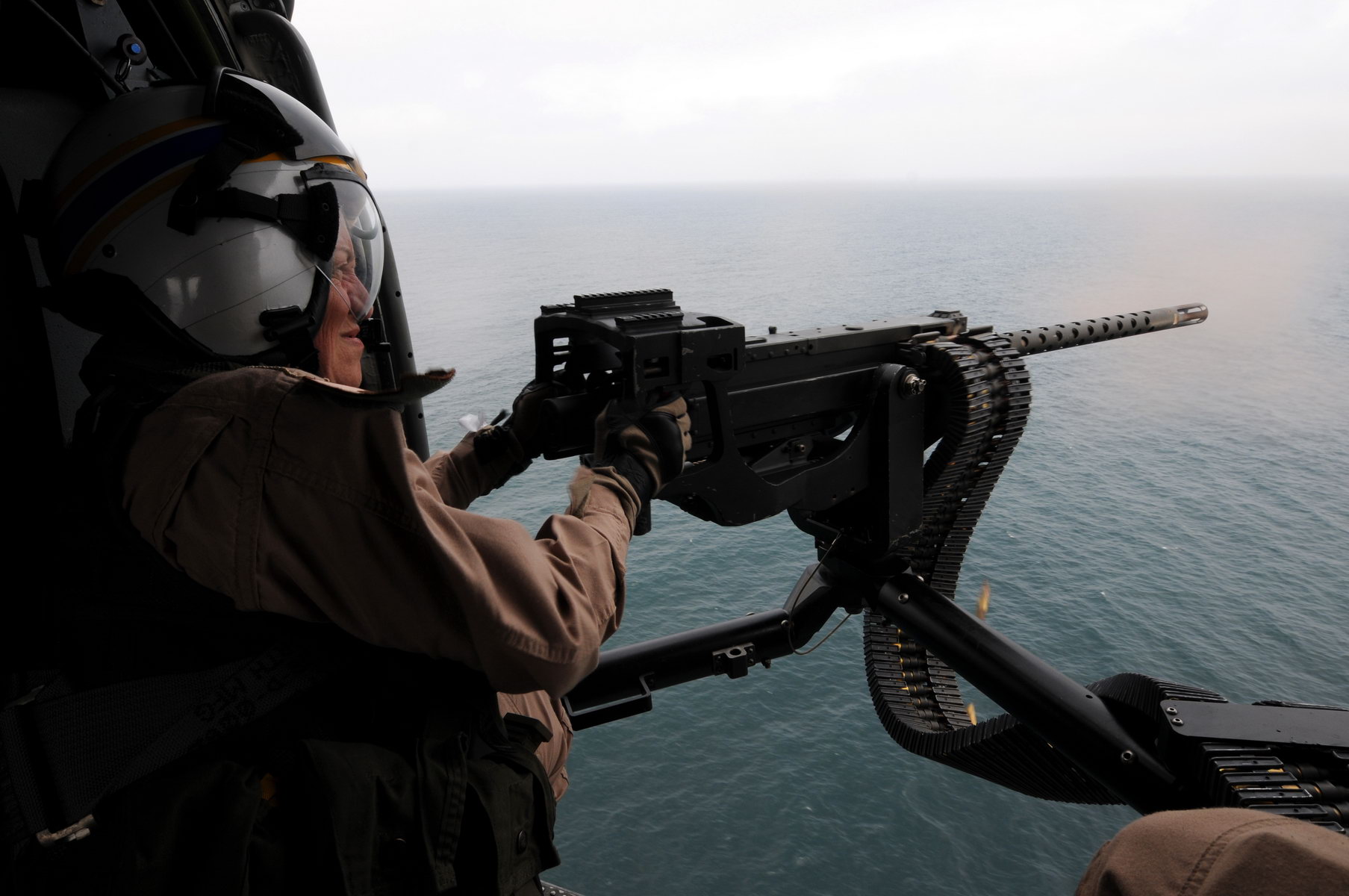

出口型黑鹰上使用的M3M


土耳其Aselsan公司研制的舰艇遥控武器平台STAMP可搭配多种机枪或榴弹发射器,这是搭配FN M3P的STAMP

.50 BMG简史 结构/原理 水冷型 M2HB | 车辆平台 | 水面平台 M2A1 M2航空型 M3航空型

资料来源:Browning Machine Guns

     FN HERSTAL

     Wiki.com
