M2HB机枪

.50 BMG简史 结构/原理
M2HB | 车辆平台 | 水面平台 M2A1
水冷型 M2航空型 M3航空型


口径: .50 BMG

最初的M2基本型和航空型使用同样的枪管,只是射速略低。在改用重型枪管后,M2HB就全面取代了M2基本型,作为地面型的标准型号。

M2HB有多种使用形式,比如M45四联装的高射机枪、M6重型坦克的同轴机枪等,也通过车载枪架装在各种坦克、装甲车、卡车及其他轻重型车辆上。目前美军在试用和研制当中的车载遥控武器站虽然可以配多种轻武器,但大多数是安装M2HB或Mk19自动榴弹发射器的。这些遥控武器站一般称为CROWS(通用遥控操作武器站,Common Remotely Operated Weapon Station)或RWS(遥控武器系统,Remotely Weapon Station)。

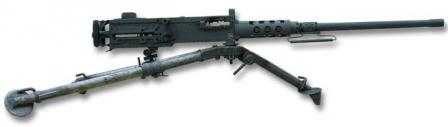

另外M2HB也常常装在M3三脚架上作为步兵武器。作为步兵机枪使用时的M2HB小组通常有4人,分别为:组长、射手、副射手和弹药手。

另外许多大大小小的船舶上也有使用M2HB机枪,虽然在进入喷气式飞机的时代,美军已经不再把.50机枪作为舰艇防空的主要手段,但许多大型舰艇上仍然使用M2HB作为警告或应对小型船只攻击(例如自杀式袭击,或海盗等)的武器,而高速攻击艇或内河巡逻艇等特种船只上更是把M2HB作为主要的攻击武器。目前在舰艇上使用的M2HB有些是安装在单联枪架,有些是安装在双联枪架上(如Mk56 MOD0双联枪架)。

针对M2HB机枪不能快速更换枪管的问题,FN公司研制了能快速更换枪管(QCB)的M2HB-QCB。不但出售整枪,还可以出售一套QCB转换装置,把普通的M2HB转换成M2HB-QCB。FN M2HB-QCB就跟其他能够快速更换枪管的机枪一样,只需要扳开一个枪管板把,就能拆卸出枪管。而且在枪管更换后,不需要重新调整壳头间隙或瞄具归零。英国、澳大利亚和挪威等国家的军队少量采购过FN公司的M2HB-QCB,而FN公司还把QCB技术授权澳大利亚防务公司生产。

全枪长 65.13"(1654.3mm)
空枪重 84 lbs(38.1kg)
枪管长 45"(1143mm)
枪管重 24 lbs(10.9kg)
理论射速 450~550 RPM
实际射速 持续射速 低于40,5至7发点射
速射射速 高于40,5至7发点射
枪口初速 2935fps  ⁄  895m/s
弹药基数(车载) 400 rds
100发弹链重 35 lbs(16 kg)
膛线缠距 15"(381mm)
最大射程 7440yd(6800m)
有效射程 面目标 2000yd(1830m)
点目标(单发) 1640yd(1500m)

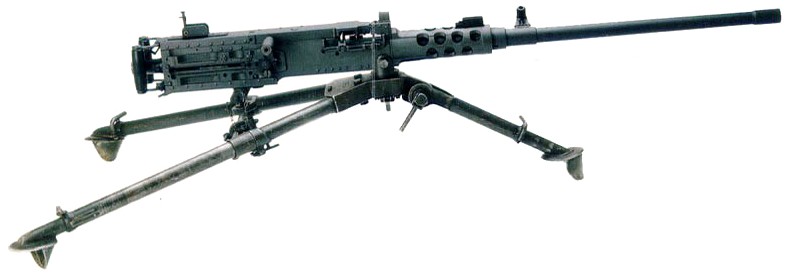

M3脚架重 44 lbs(20kg)

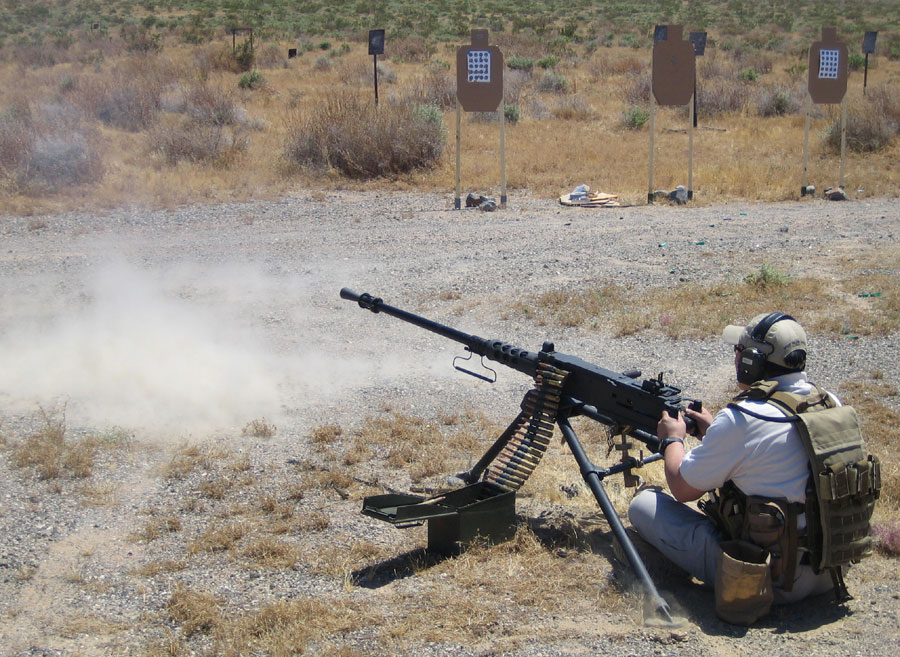

最常见的三脚架坐姿射击姿势




卧姿射击姿势




火线高介于坐姿和卧姿之间的仰卧式射击姿势,也是一种很常见的M2HB三脚架射姿


二战时期的M2HB机枪班构成,在现代机械化时代,M2HB小组通常就3至4人

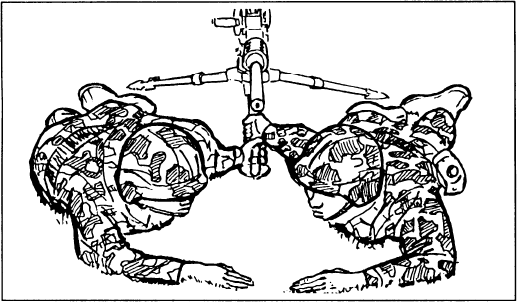

拖动枪架匍匐前进的姿势

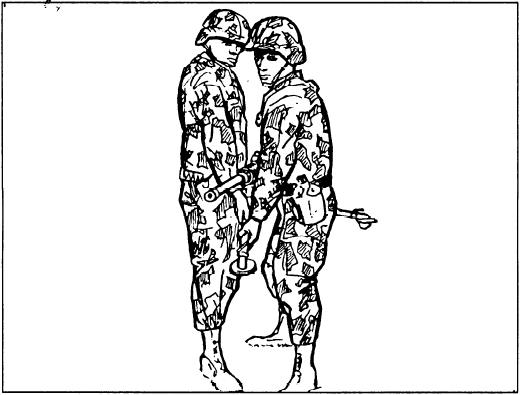

两人携行方式

三人携行方式

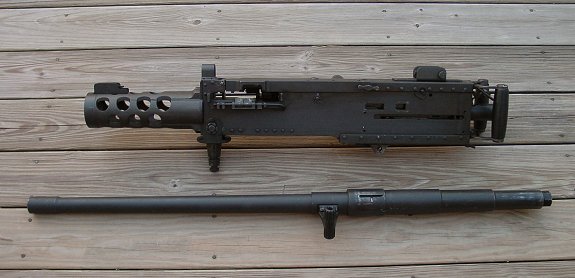

M2HB的枪管没有快拆功能,枪管上的提把是在枪管发热时携行中使用的


在伊拉克的美国海军陆战队员,这种把M2HB分解成几大部分再让枪组成员分别携带的方式移动起来会比较快,但使用前必须重新组装起来

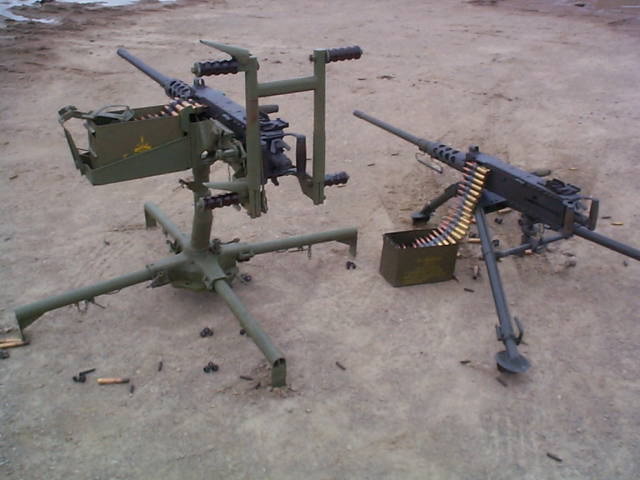

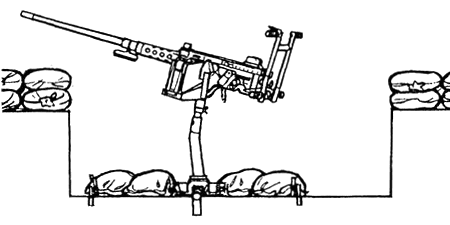

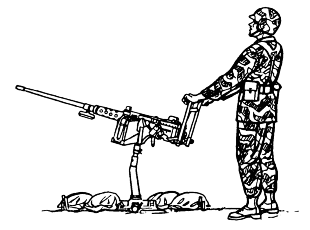

M63防空枪架




在太平洋战争中,使用M2HB步兵机枪的美国海军陆战队


朝鲜战争中的M2HB


二战中纳粹德军缴获的M2HB


朝鲜战争中南韩军队使用的M2HB


我国民兵装备的缴获的M2HB,有意思的是这挺机枪是安装在DShK的轮架上,并使用DShK的弹链箱供弹

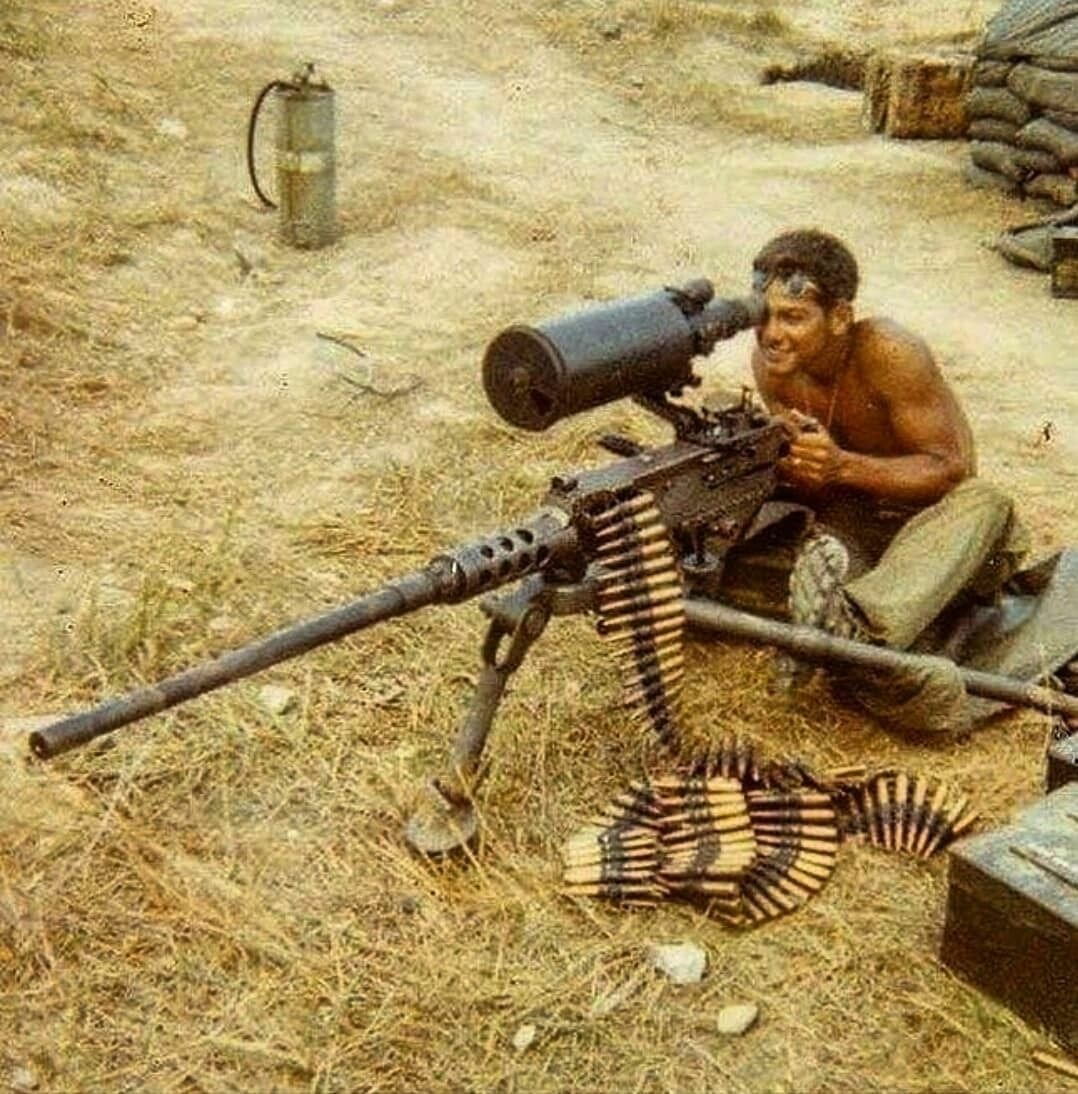

越战中的M2HB


美国政府为南越军队提供的M2HB


英国军队装备的M2HB


以色列的M2HB

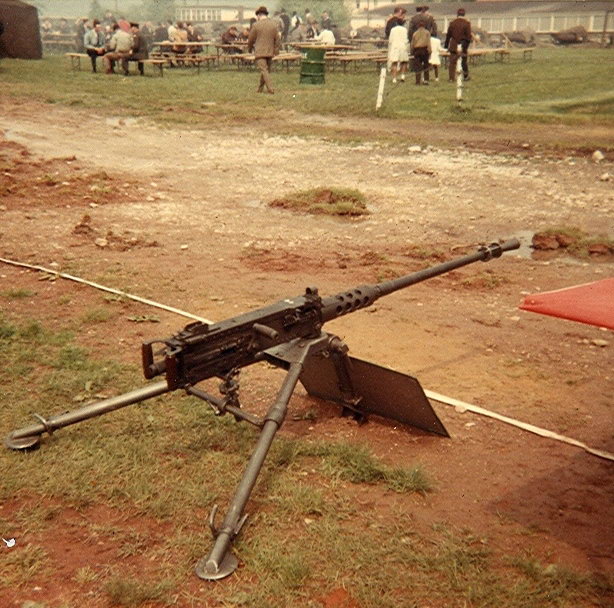

比利时军队装备的FN生产的M2HB

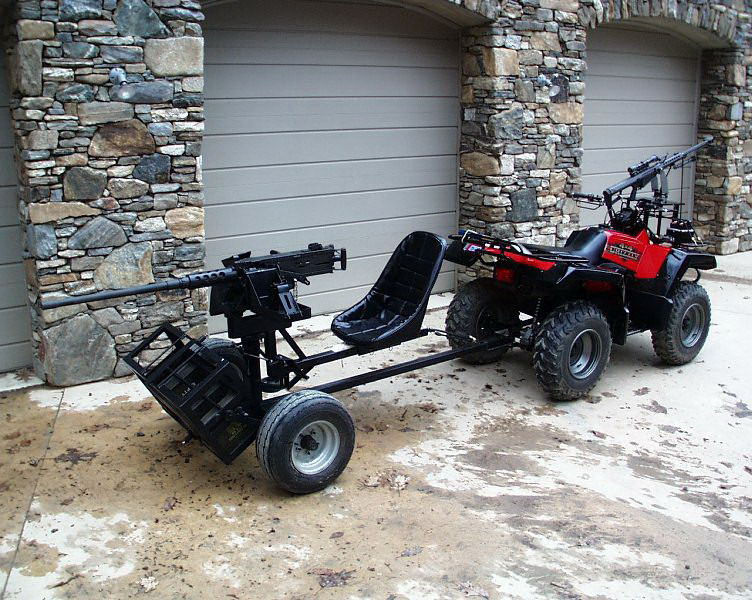

拖挂在ATV后面的M2HB,这不是任何部队的装备,只是民间玩家的玩具

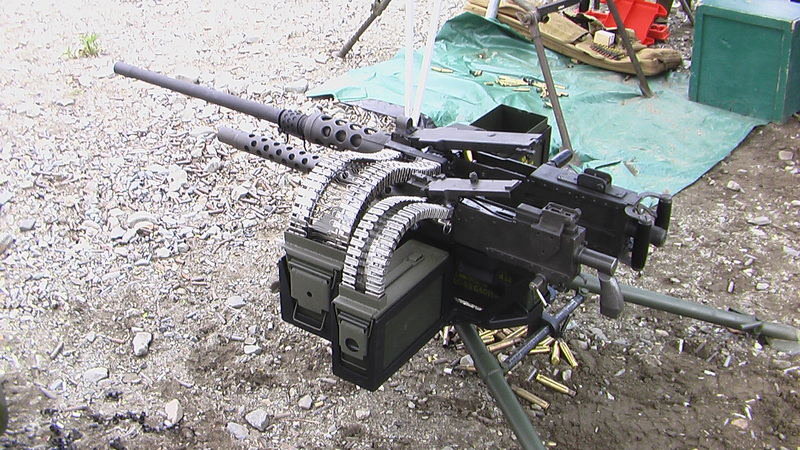

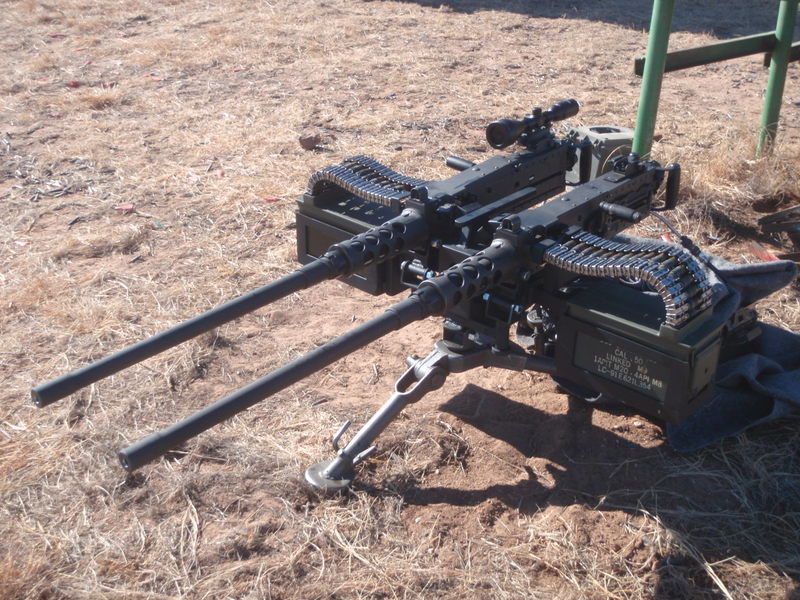

民间玩家DIY的并联M2HB或M2HB与M1919并联

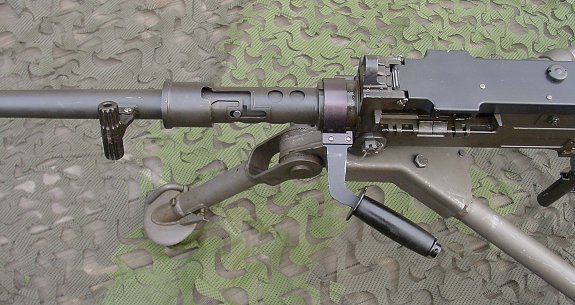

FN M2HB-QCB

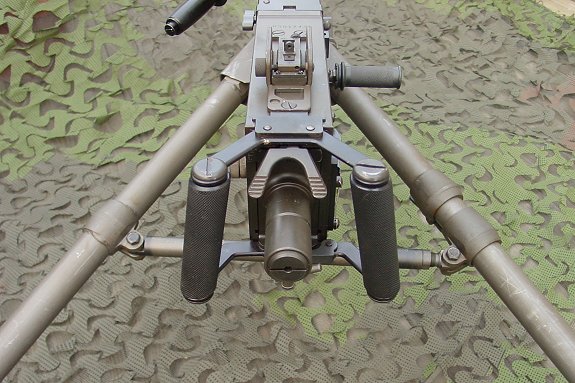

FN M2HB-QCB

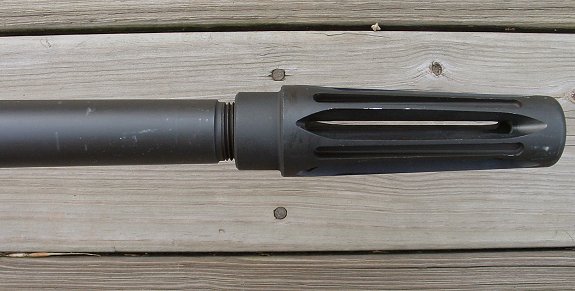

试验QCB枪管的不只是FN一家,这是SACO研制的M2 QCB,从枪管套筒看来是不同于FN的结构


SACO的M2 LW(轻量型),采用轻型QCB枪管

.50 BMG简史 结构/原理 水冷型 M2HB | 车辆平台 | 水面平台 M2A1 M2航空型 M3航空型
资料来源:Browning Machine Guns

     Antiaircraft Command

     Wiki.com

     Combatant Craft of America
