麦道AIWS(休斯LRMG)



ACR概述  AAI ACR  Colt ACR  Steyr ACR  H&K ACR  ARES AIWS  MDHC AIWS

1970年,美国休斯直升机公司下属的器材公司(Tool Company)的一名叫戈丁·莫里(Goldin Maury)的设计师,申请了一种盒子形的枪弹及发射这种枪弹的一个不需要枪机闭锁的武器系统的专利,并在公司的支持下,开始研制这种称之为“休斯非闭锁”(Hughes Lockless)的枪/弹装置,研制了包括5.56mm、12.7mm、27mm和40mm等几种步枪、机枪及小口径机炮。这一系列采用非闭锁原理的实验枪械统称为休斯非闭锁步枪/机枪(Hughes Lockless Rifle / Machine Gun),简称LRMG

LRMG在结构上的新颖之处是采用没有弹膛、枪机不闭锁的滑动套筒式自动机,这种系统采用重量较轻、结构较为紧凑的塑料弹壳枪弹,能大幅度减轻武器的系统总 重量。所配的“非闭锁弹”采用塑料制的长方体弹壳,弹头完全嵌入弹壳中央(属于埋头弹的一类),药室位于弹头两侧。由于其形状就像方块形的巧克力,所以也被美国人戏称为“方块弹”。由于采用埋头弹结构,因此尺寸紧凑,而且因为使用塑料弹壳,所以全弹重量很轻。以安装一枚M193弹头的5.56mm非闭锁弹为例,其全重为4.35克,而一枚普通的M193弹全重为11.79克。

在时间线上,LRMG研制的时间正好与FRS计划重合,但没有资料提及LRMG参与了FRS计划,也有可能向美国陆军提交过这个方案,但没有被接受吧。

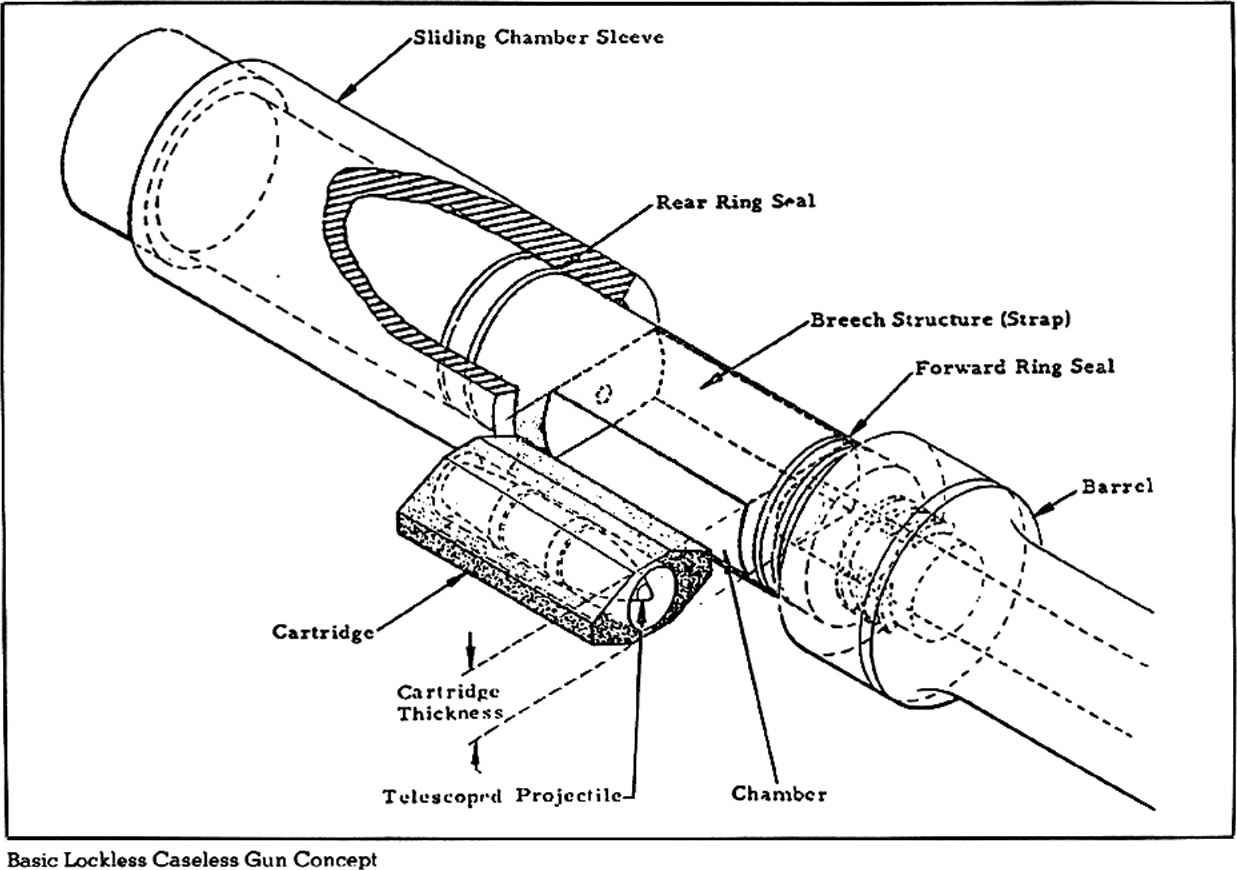

休斯非闭锁自动机的原理。枪管尾部没有弹膛,枪机是固定不动的,当非闭锁弹被推到枪管尾部和枪机之间、且弹头对准了枪膛时,套在枪机外的一个套管就会向前滑动,封闭住非闭锁弹,此时击针就可以打击底火,但套筒与弹壳之间并不像真正的弹膛那样紧密贴合

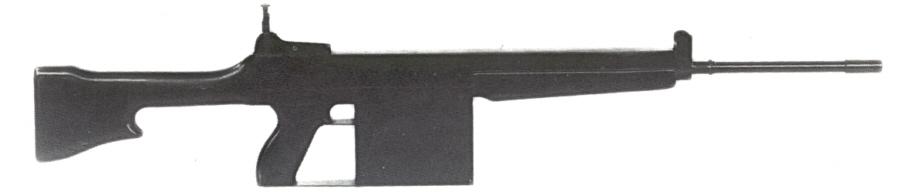

LRMG的步枪概念模型

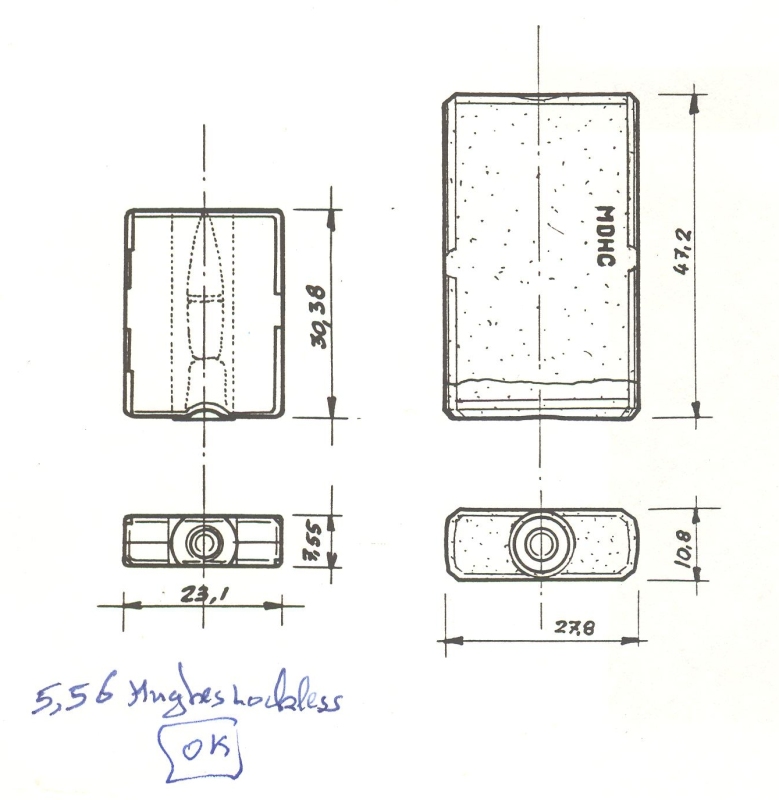

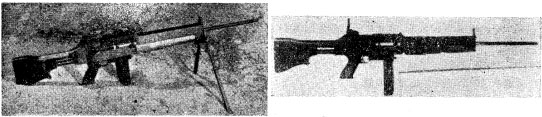

休斯公司早期研制的5.56mm非闭锁弹及其步枪和轻机枪,弹壳内装有一枚M193弹头,因此弹的尺寸非常小,所以弹匣也窄得像冲锋枪弹匣一样



休斯5.56mm LRMG
  步枪型 轻机枪型
全长 1002 mm 1091 mm
枪重 4.45 kg 8.2 kg
枪管长 559 mm
初速 945 m/s
理论射速 420 rpm
供弹具 64发弹匣 200发弹箱

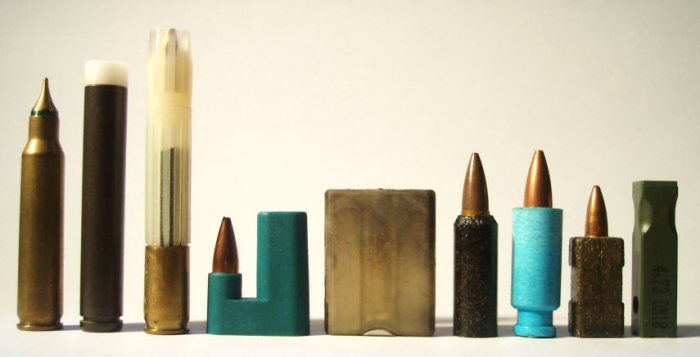

麦道公司研制的双头弹结构的5.56mm非闭锁弹(最中间的方块)与其他1970~80年代的各种试验型弹药

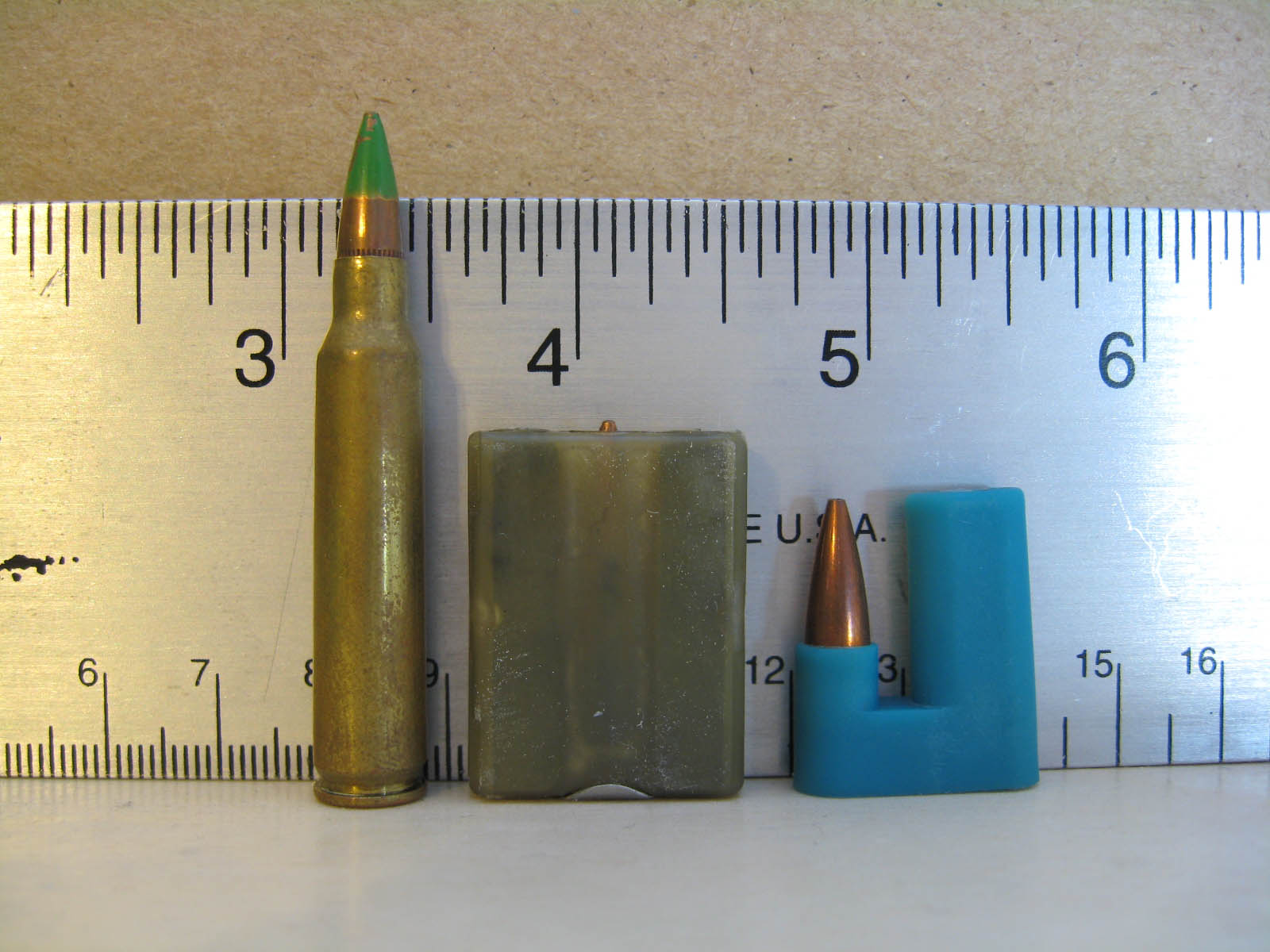

左边是5.56mm M855弹,中间则是5.56mm休斯非闭锁双头弹,因为是串联式的双头弹,所以右边是长度一样短的5.56mm折叠弹


休斯非闭锁弹被戏称为“Chiclet”,这是美国一个糖果品牌,招牌产品就是这种方块糖

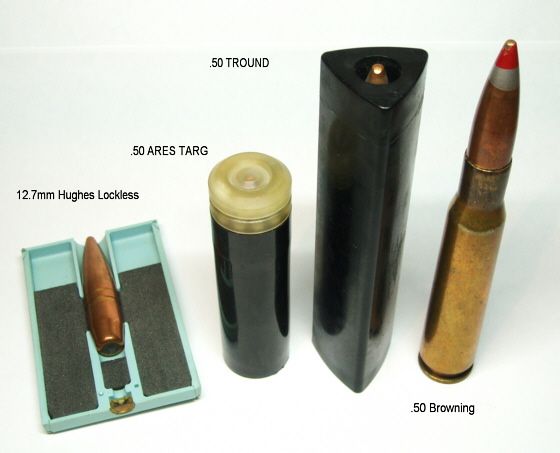

12.7mm的休斯非闭锁弹及其他同口径的埋头弹和普通.50 BMG

在1986~1988年间,麦克唐纳·道格拉斯直升机公司(MDHC)与美国陆军皮卡汀尼兵工厂签订研究合同,开始一项名为“高级步兵武器系统”(Advanced Infantry Weapon Syste,简称AIWS)的轻武器研究,因为麦道公司此前已经收购了休斯公司,在AIWS项目中就是拿出“休斯非闭锁”方案作为他们的AIWS原型枪,主设计师为詹姆斯·沙利文James Sullivan,他参与过AR-15的设计,后来为新加坡设计了Ultimax 100。而与之竞争的则是尤金·斯通纳所在的阿雷斯公司所提交的AIWS原型枪。不过AIWS项目很快就与“先进战斗步枪(ACR”合并。

原本休斯公司所研制的非闭锁弹都是常规单弹头设计,直接使用了现有的弹头,例如5.56mm口径是使用M193弹头,而麦道AIWS原型枪所发射的非闭锁弹则先后有三个不同的方案。第一个提交的方案是采用8.6mm口径的枪膛,发射装在塑料弹托内的2枚6mm常规弹头(据说是直接使用5.56mm口径的常规弹头);后来改为集束箭弹方案,首先是11mm口径,发射5枚箭弹的方案,但因为重量和后坐力的问题,最后又改为9mm口径(有时称为.338口径)、装3枚箭弹的设计。但因为技术可靠性的问题,在鉴定试验中就被主持ACR项目的ARDEC(陆军研究、开发和工程中心)所拒绝,而阿雷斯AIWS也跟着落选。

据说这种非闭锁系统的缺点是需要的发射药的数量是相当高的,比如同为5.56mm口径的非闭锁弹,其装药量是5.56 NATO近3.5倍的发射药,因此后坐力非常大。麦道公司先后改出3个方案,也是从减轻重量,同时大幅降低后坐力的目的考虑的。另外非闭锁枪支的设计虽然不需要枪机闭锁,但射速都不高,比如当初休斯公司设计的原型枪,理论射速为450发/分左右。

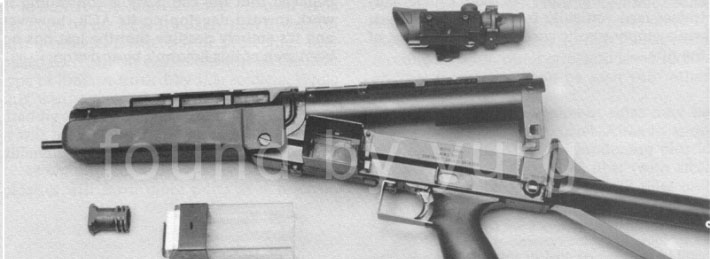

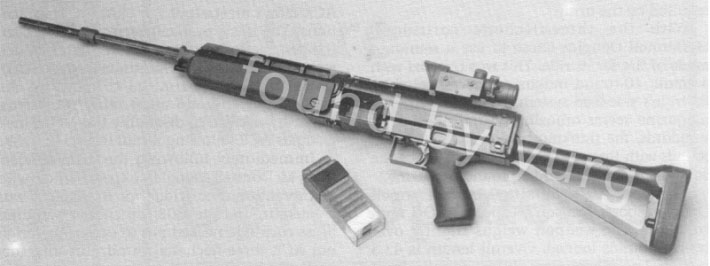

麦道公司的AIWS原型枪的弹匣水平地装在枪身左侧

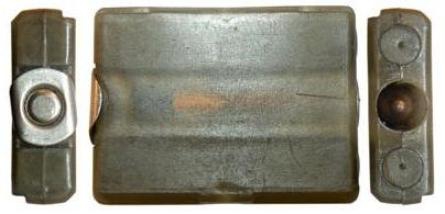

麦道AIWS所发射的5.56mm双头弹

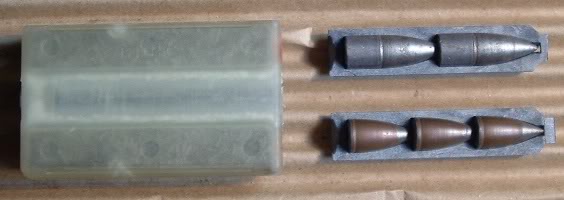

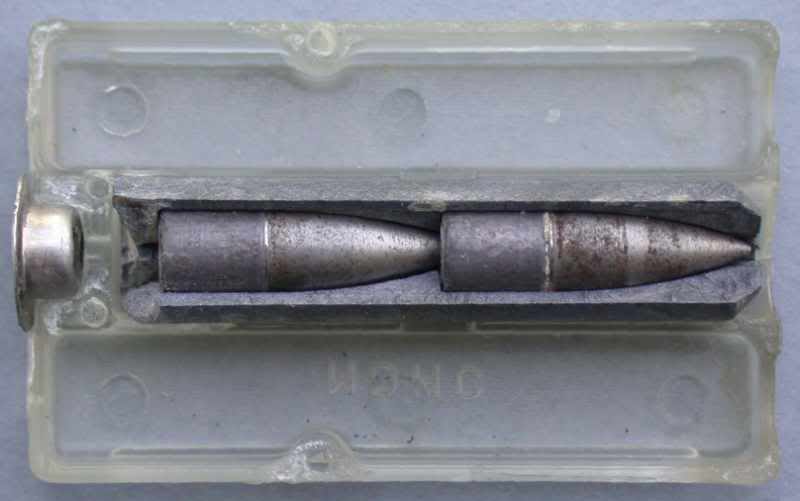

装在弹托内的串联式双头弹及三头弹

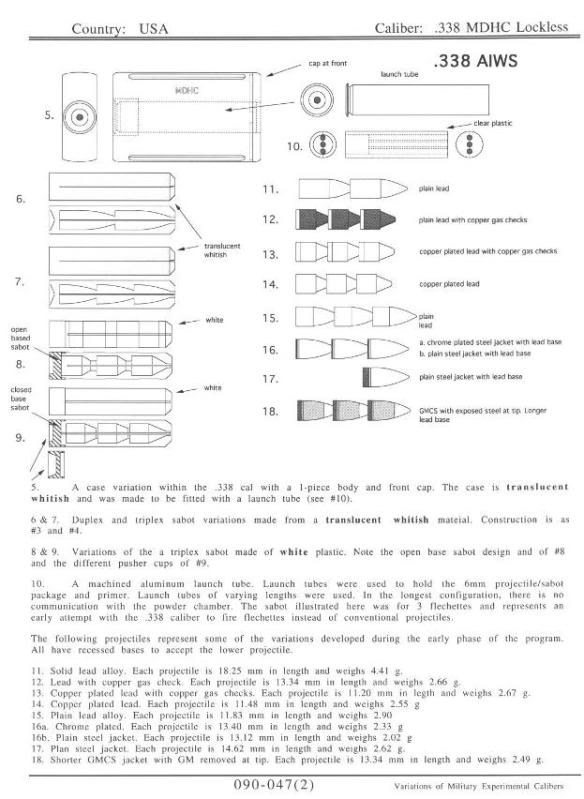

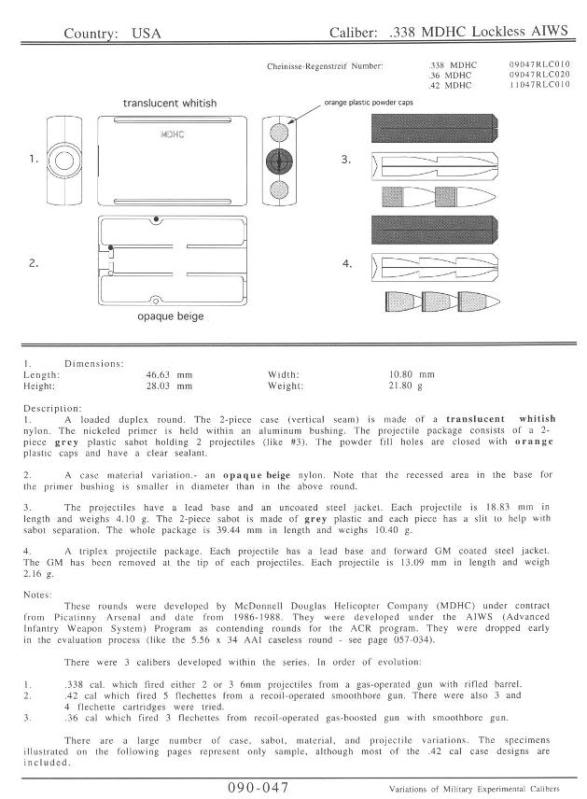

非闭锁弹的结构和数种方案,
在确定采用2枚常规5.56mm弹头的方案前,曾试验过其他结构形状的双头弹和三头弹方案

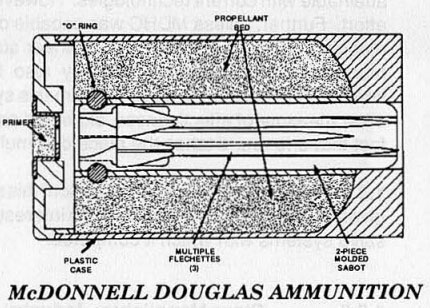

麦道公司AIWS的集束箭弹的设想

ACR概述  AAI ACR  Colt ACR  Steyr ACR  H&K ACR  ARES AIWS  MDHC AIWS

资料来源:国防工业出版社出版《国外轻型步兵武器》下册

     Bev Fitchett's Guns Magazine
