Mk13 EGLM榴弹发射器 |
|
| >>SCAR首页 |
口径： 40×46mm SR |
|
|
1代样枪 ◆ 2代样枪 ◆ 量产型 ◆ FN IAR / HAMR ◆ SCAR-PDW ◆ Mk20 SSR ◆ FNAC ◆ SCAR-SC ◆ Mk13 EGLM ◆ 附件配件 ◆ 民用型 ◆ 图集 |
||
Mk13 EGLM（增强型榴弹发射器模块，Enhanced Grenade Launcher Module）是为FN SCAR配套研制的40mm多用途榴弹发射器，也称为FN40GL，在与FN SCAR共同入选后，最初被称为EX13 MOD0，在FN SCAR正式定型为Mk16/Mk17后，才正式定型为Mk13 MOD0。而FN公司的商业名称为FN40GL。
Mk13 EGLM其实是基于为F2000研制的GL1下挂榴弹发射器进行改进的，该发射器的发射管向前推出后可再向左或向右偏转以便装填较长的弹药，而且无论左、右手的射手都可以方便地使用。为了能在SCAR上使用，Mk13 EGLM有两种不同的扳机，便于分别在SCAR-L或SCAR-H上使用，此外还可以装上带有皮卡汀尼导轨的握把和枪托，单独使用。Mk13 EGLM采用双动扳机，上膛后携带也很安全，而且随时能发射。
除了使用现有的低速榴弹外，预定将来还可使用中速榴弹，并配上火控系统，使有效射程提高到600米。
| 全长 | 枪托伸出 | 26.5" (673mm) |
| 枪托缩起 | 20.25" (514mm) | |
| 枪管长 | 9.6" (244mm) | |
| 空重 | Mk16组合 | 2.96 lb (1.34kg) |
| Mk17组合 | 3 lb (1.36kg) | |
| 单独使用 | 5.92 lb (2.69kg) | |
| 有效射程 | 低速榴弹、点目标 | 100 m |
| 低速榴弹、面目标 | 300 m | |
| 中速榴弹 | 600 m | |

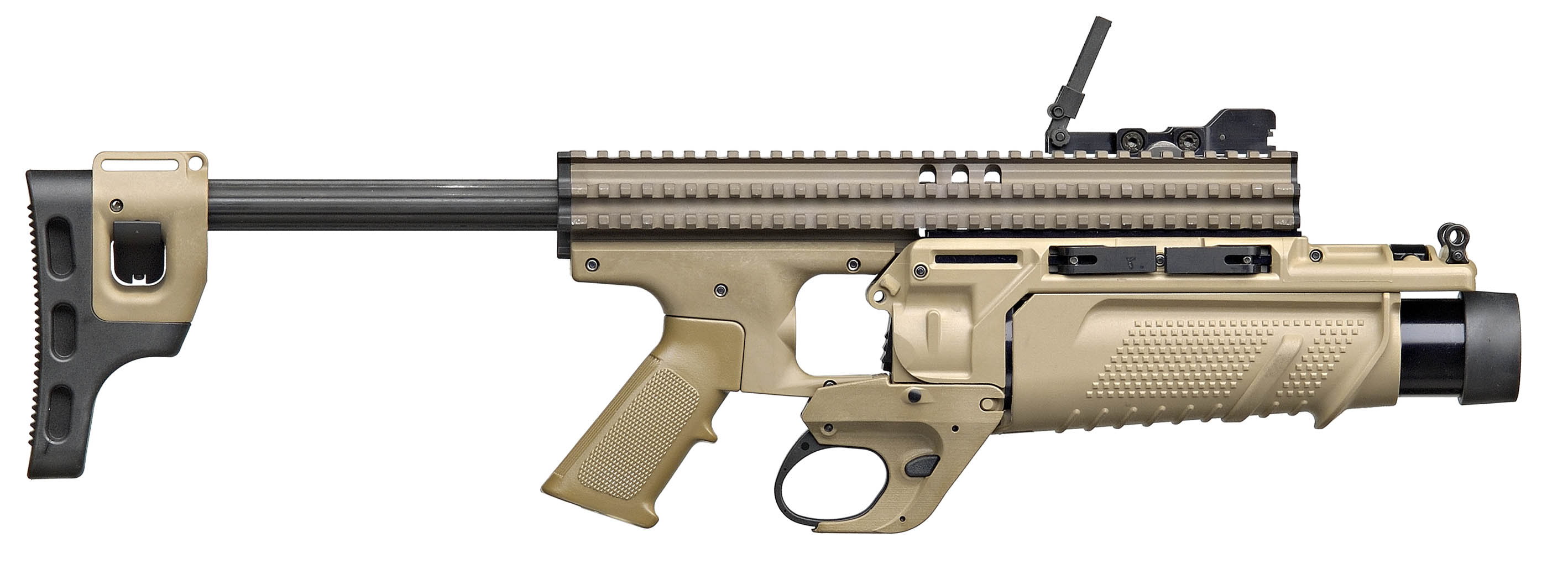

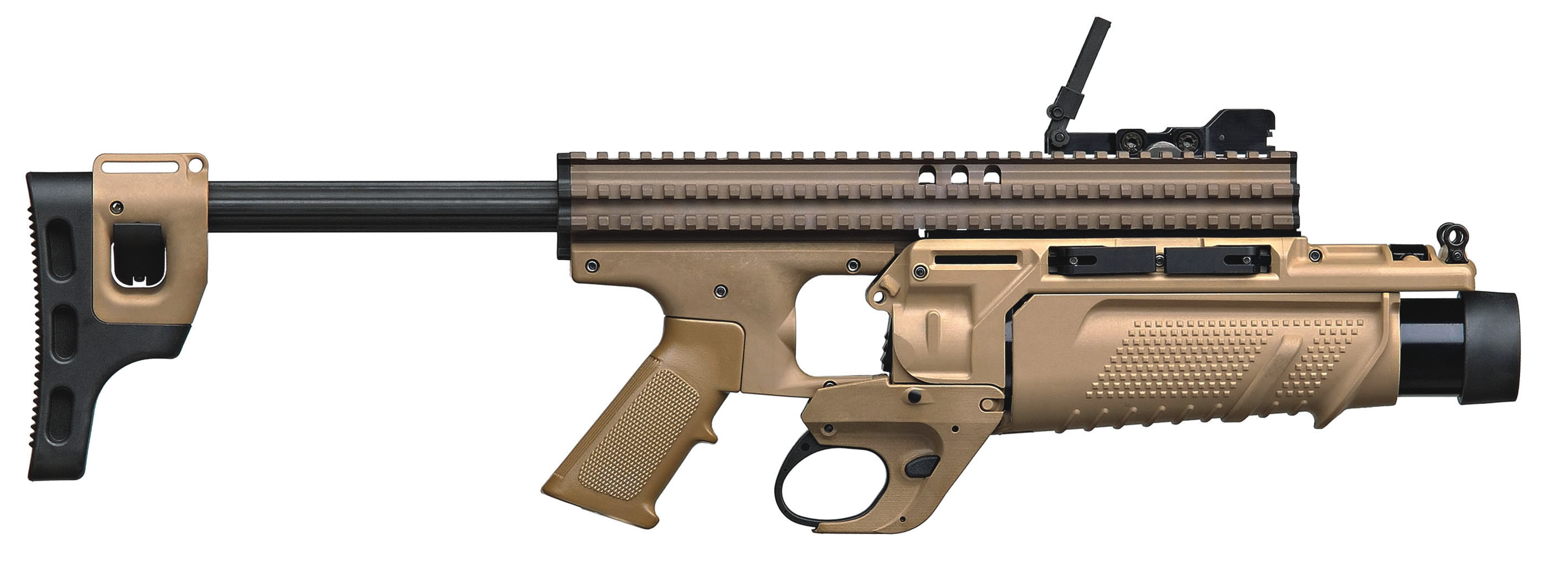

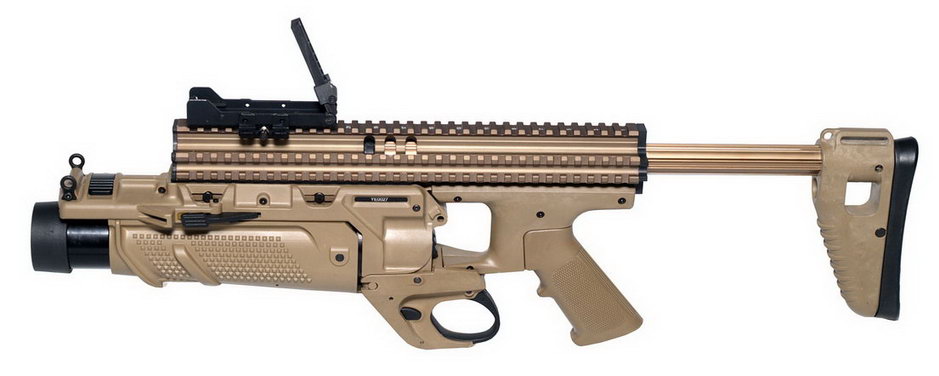

单独使用的EGLM

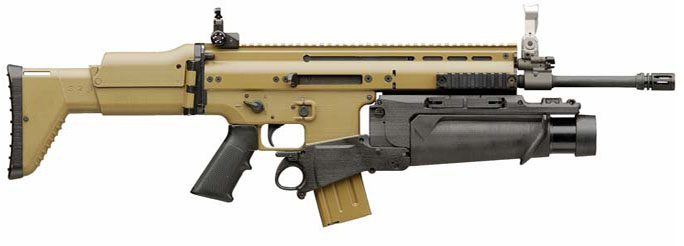

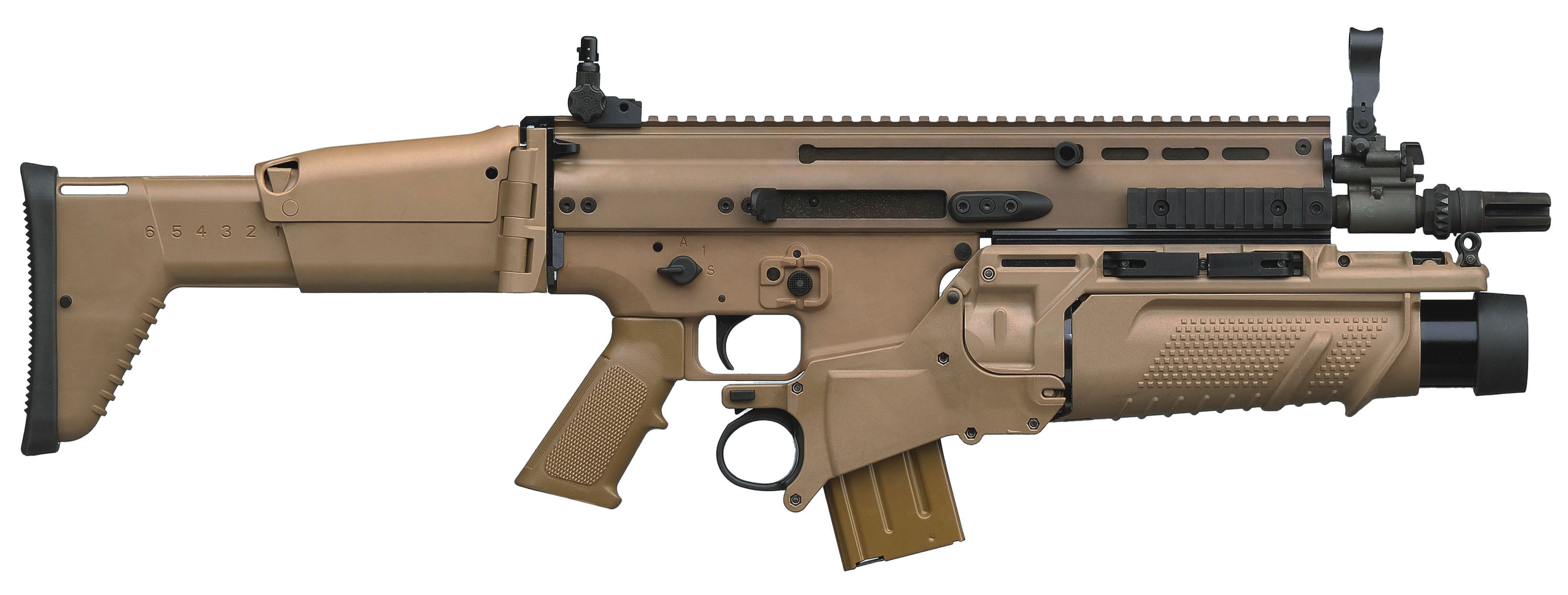

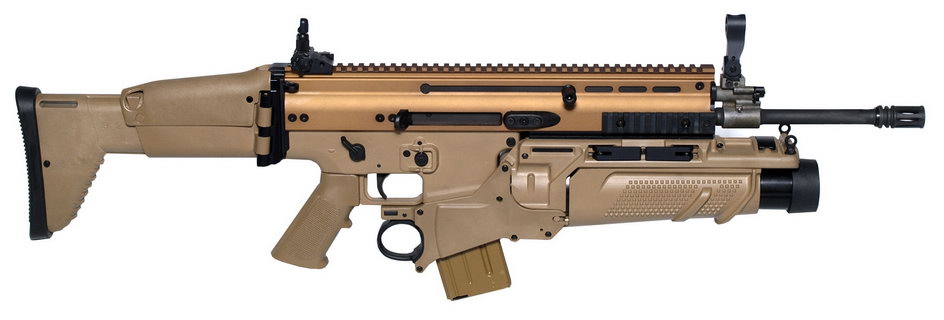

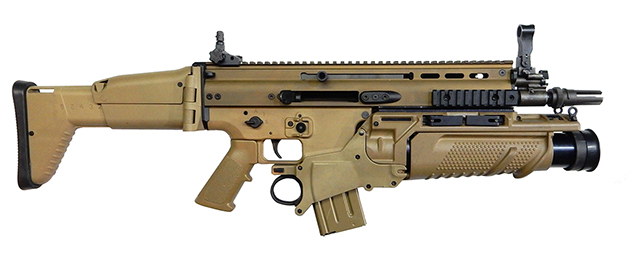

 Mk16 CQC＋EGLM |

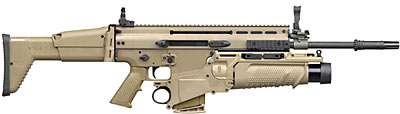

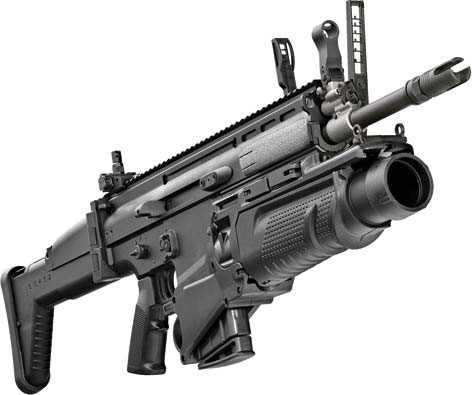

 Mk17 CQC＋EGLM |

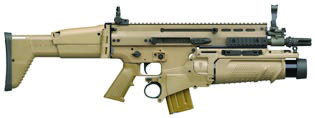

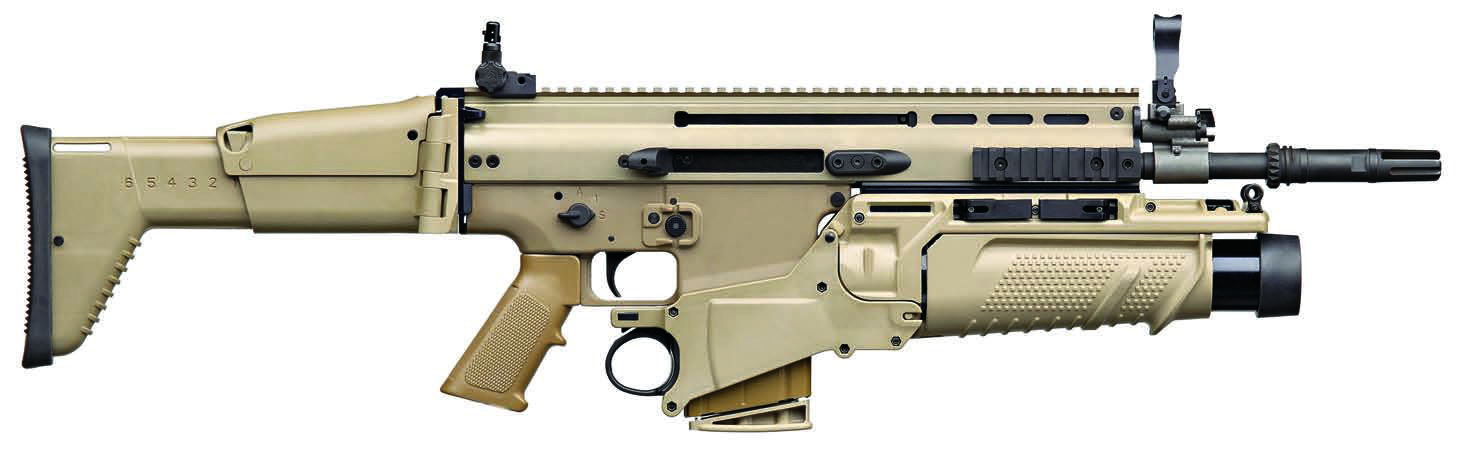

 Mk16 STD＋EGLM |
 Mk17 STD＋EGLM |
 Mk16 LB＋EGLM |
 Mk17 LB＋EGLM |
打开发射筒装填状态

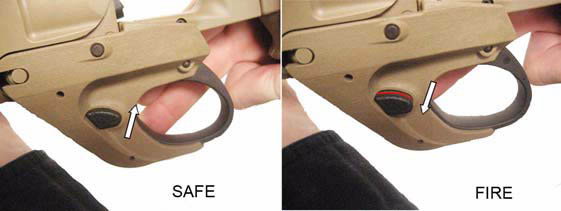

Mk13的手动保险按钮，左边是保险状态，右边是发射状态

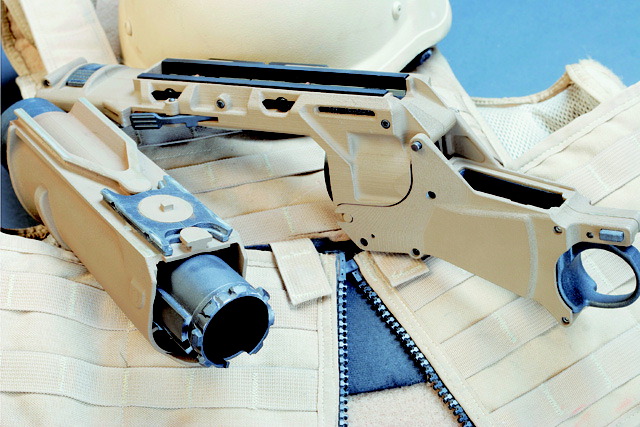

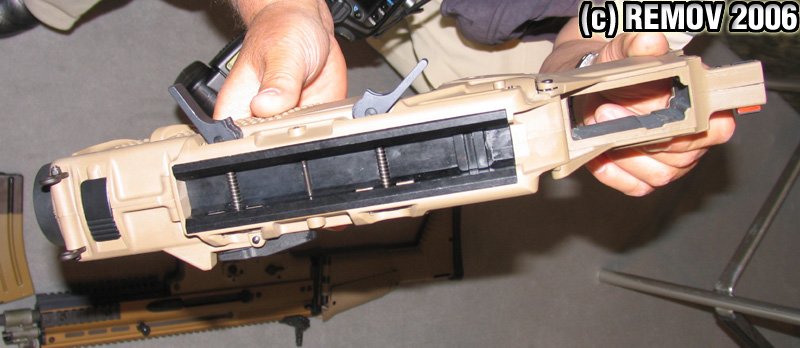

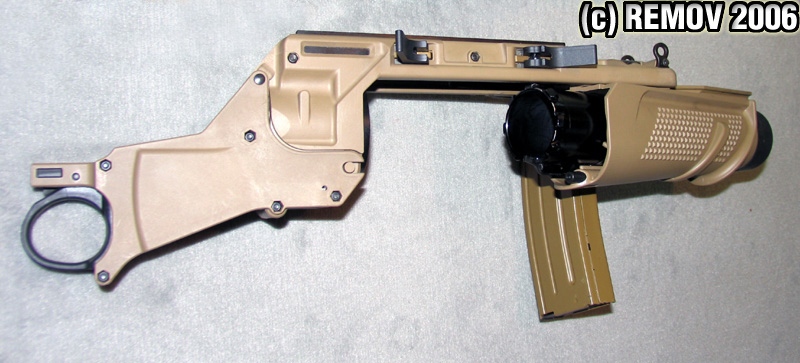

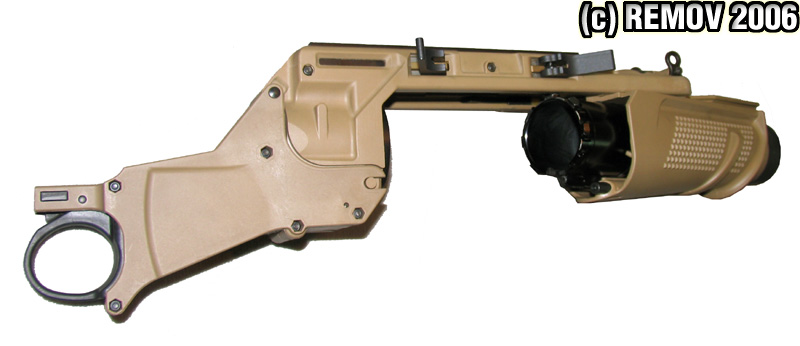

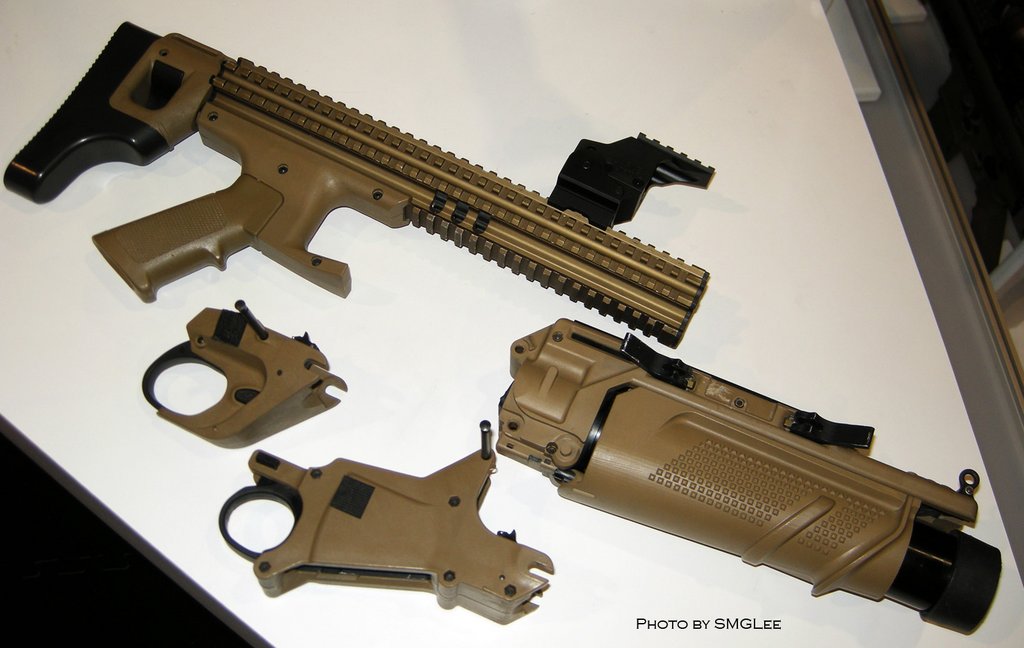

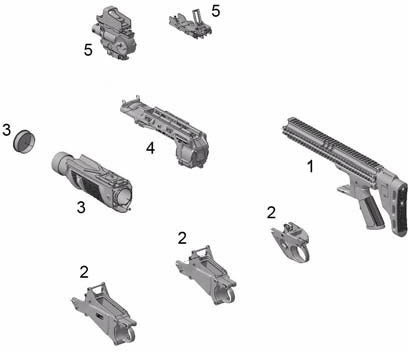

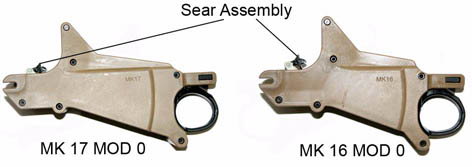

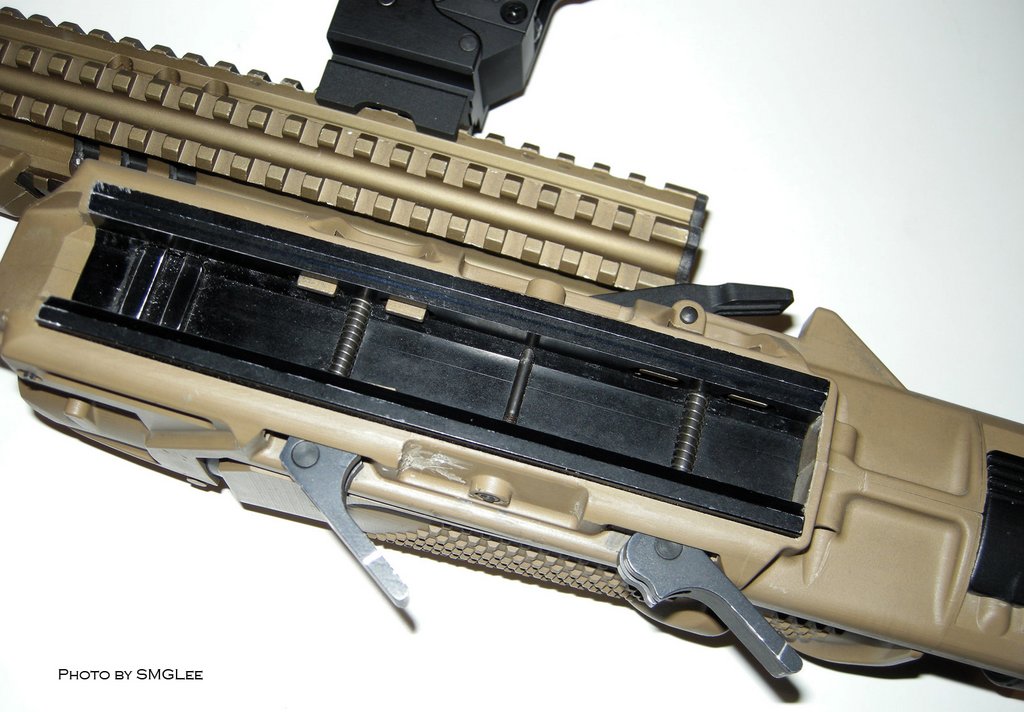

针对不同步枪的击发机构

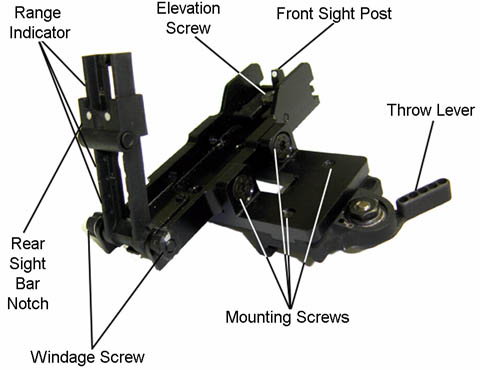

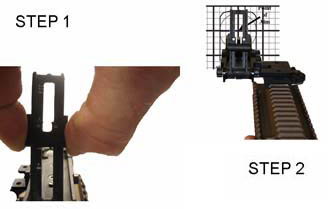

机械瞄具

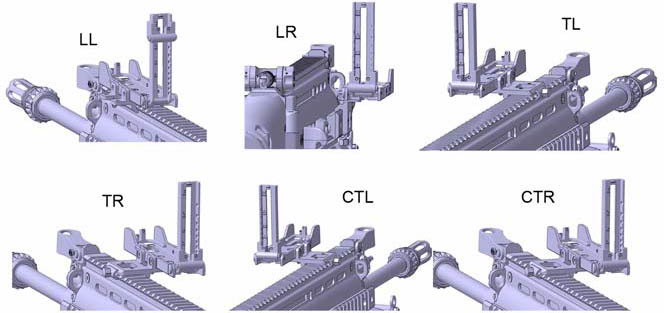

机械瞄具可依照个人喜好安装在不同位置上使用

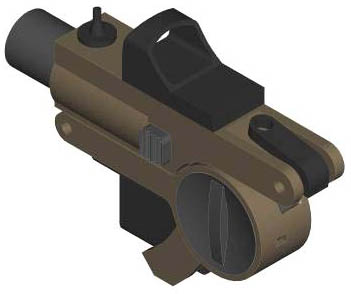

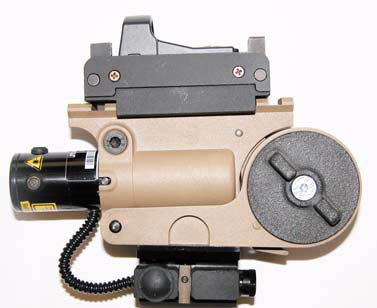

测试中的激光指示/红点式像限仪瞄准具，该火控系统可使40mm榴弹射程达到600米
测试中的EX13 EGLM

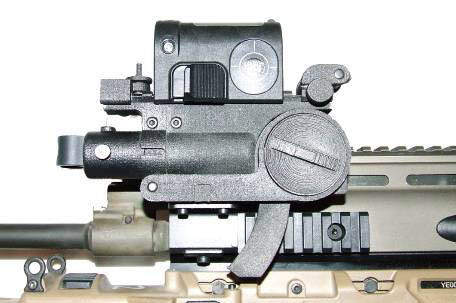

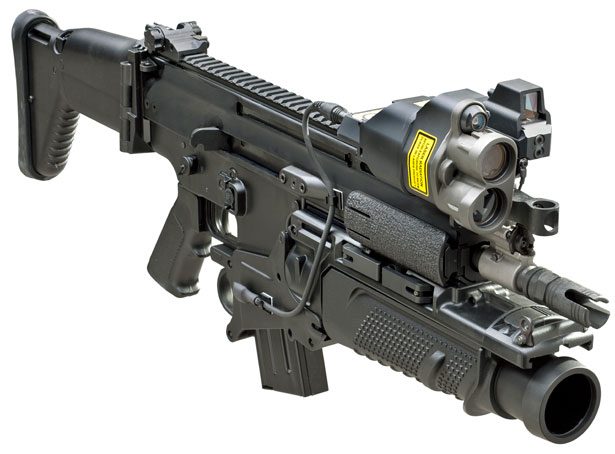

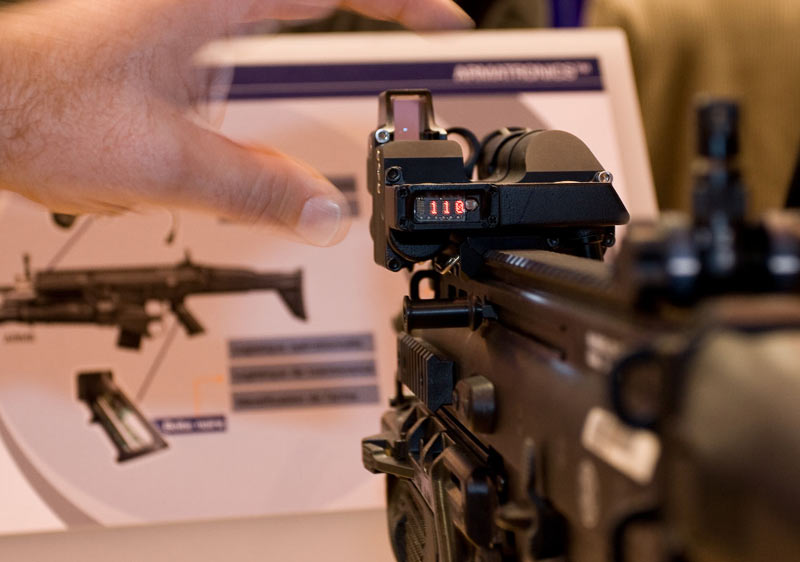

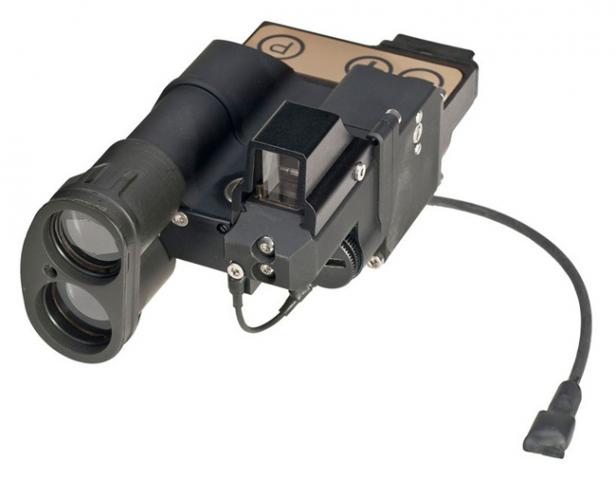

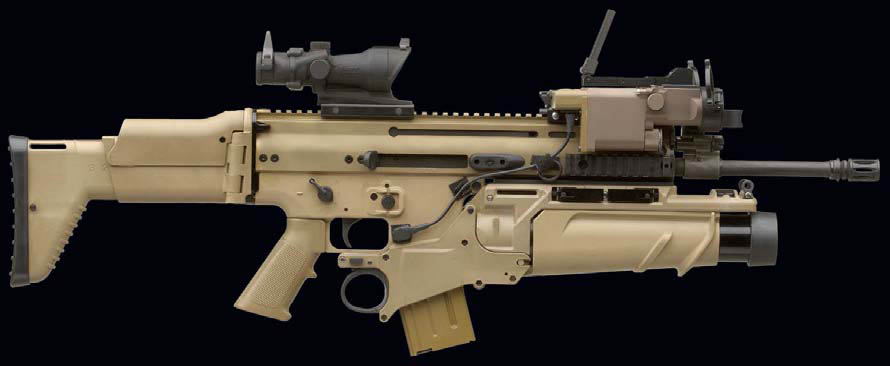

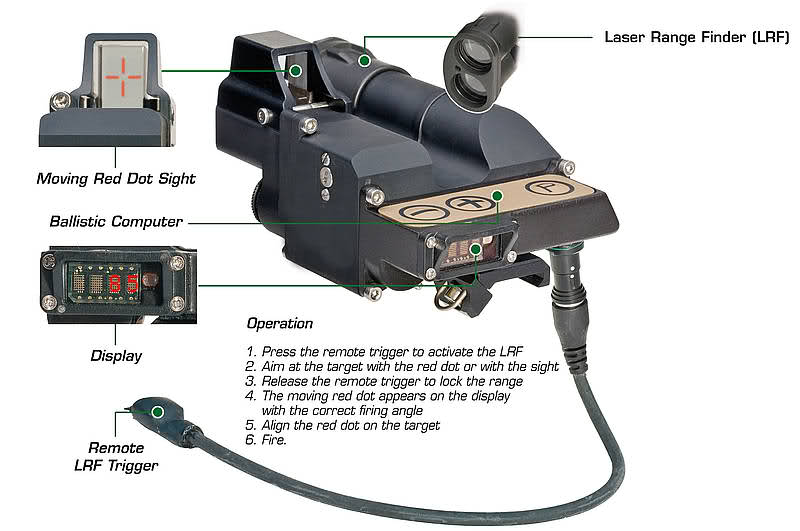

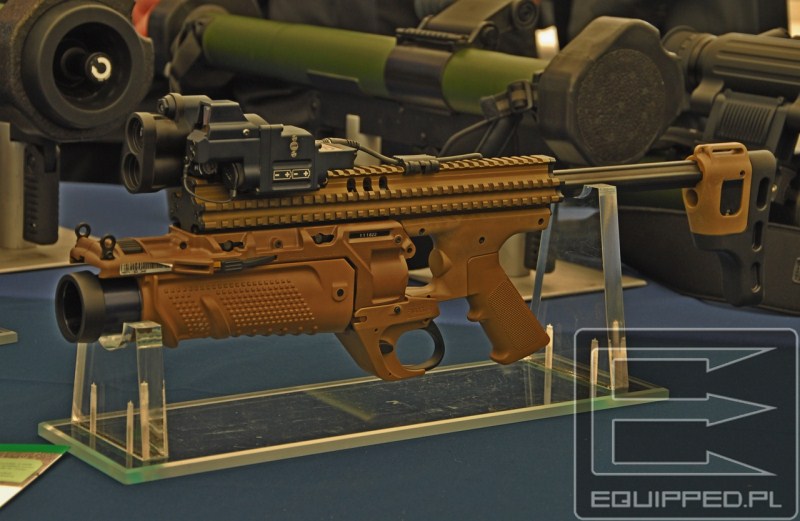

量产的榴弹火控系统

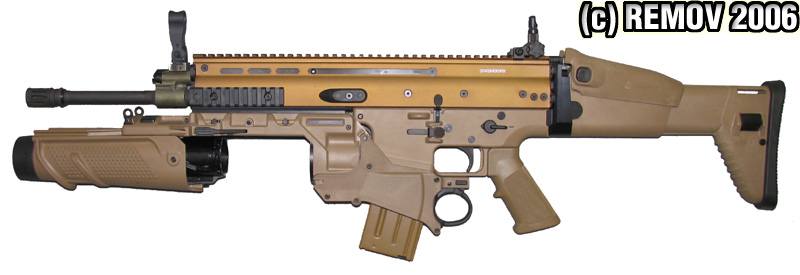

装在第2代SCAR上的早期FN40GL

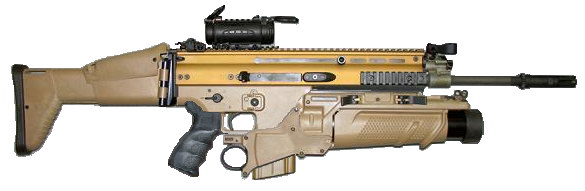

装在第3代SCAR-L上的Mk13

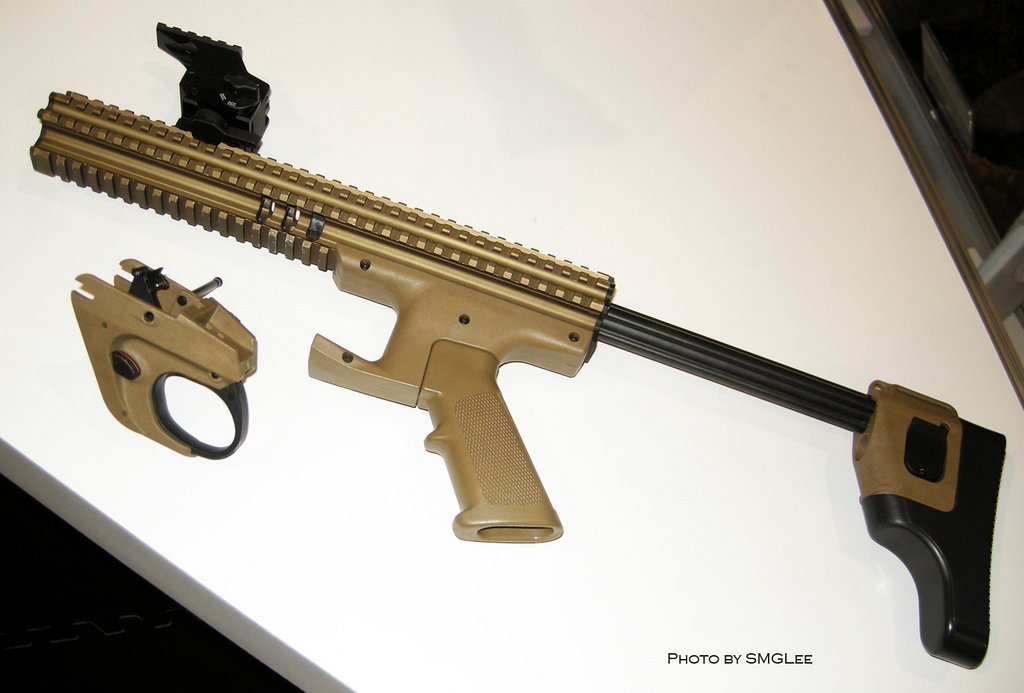

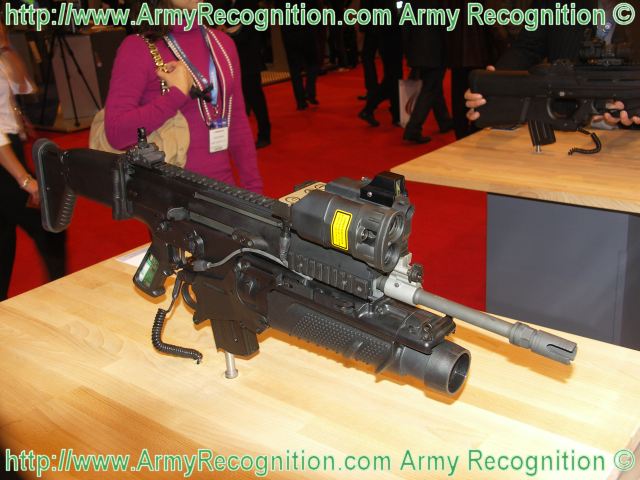

2008年美国陆军协会年会展览上的SCAR

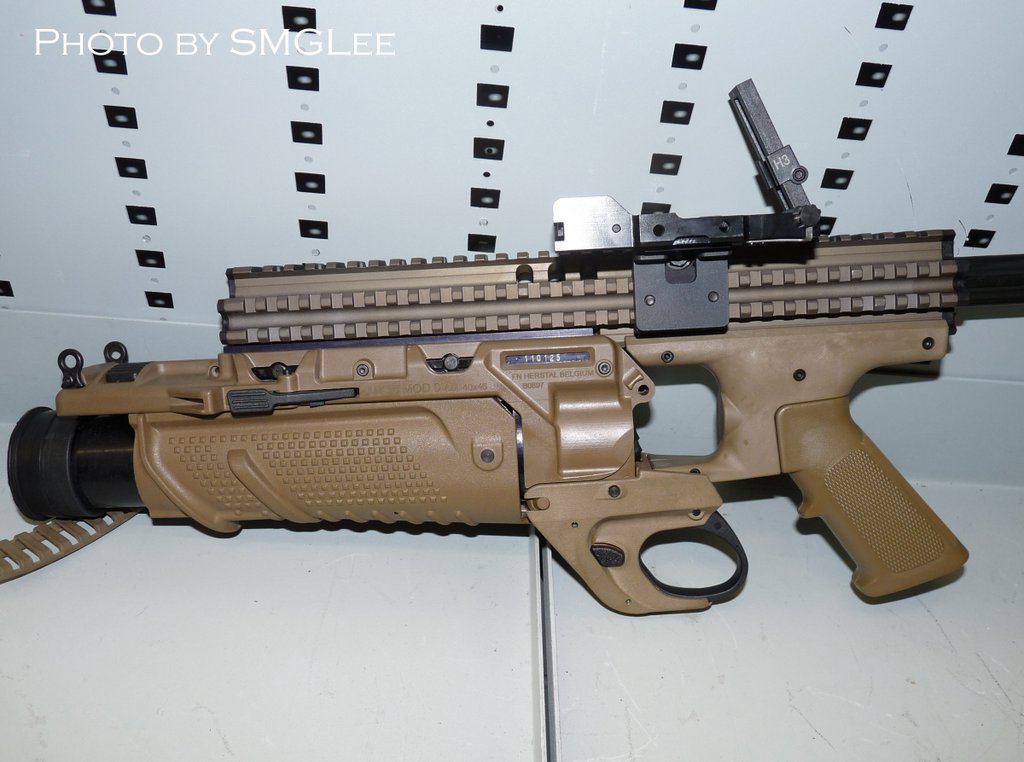

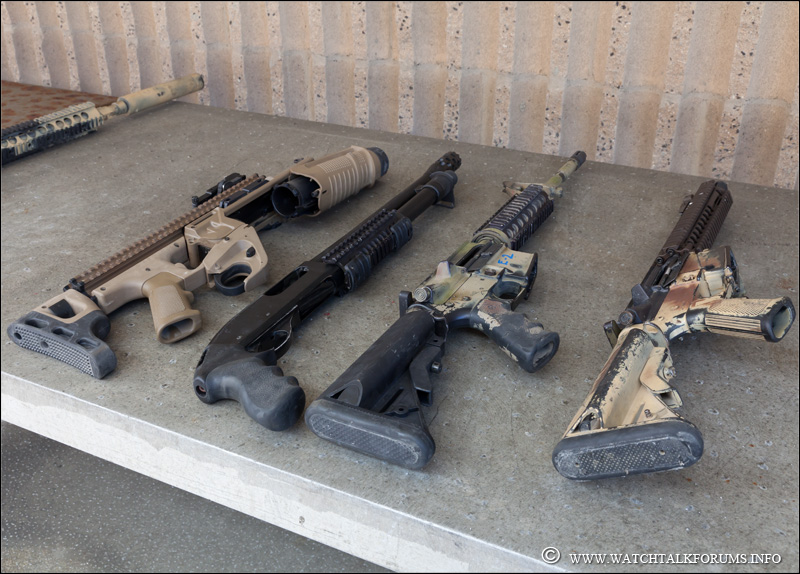

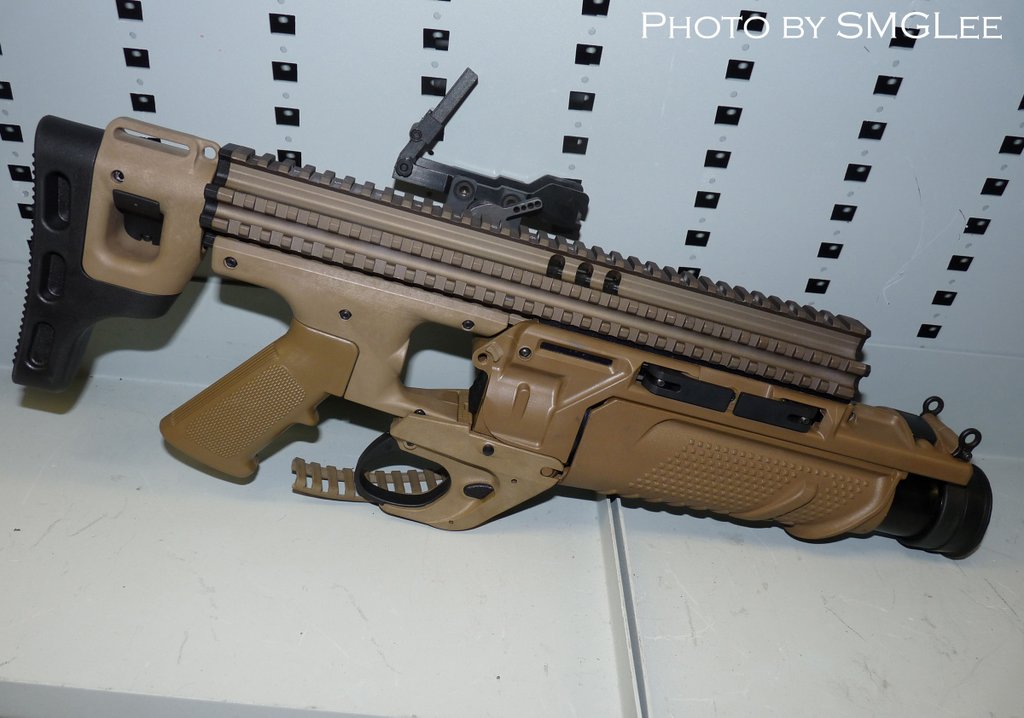

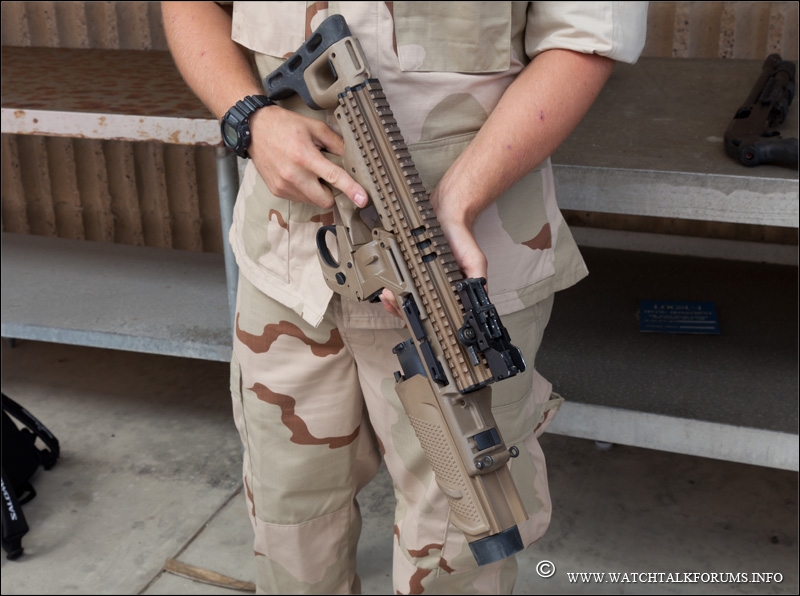

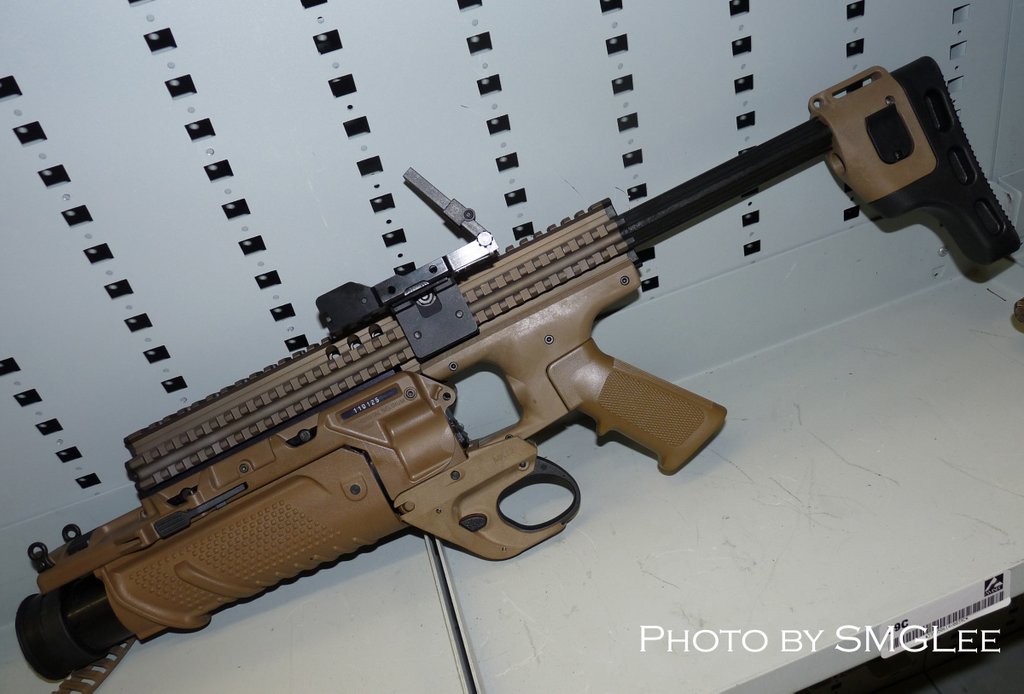

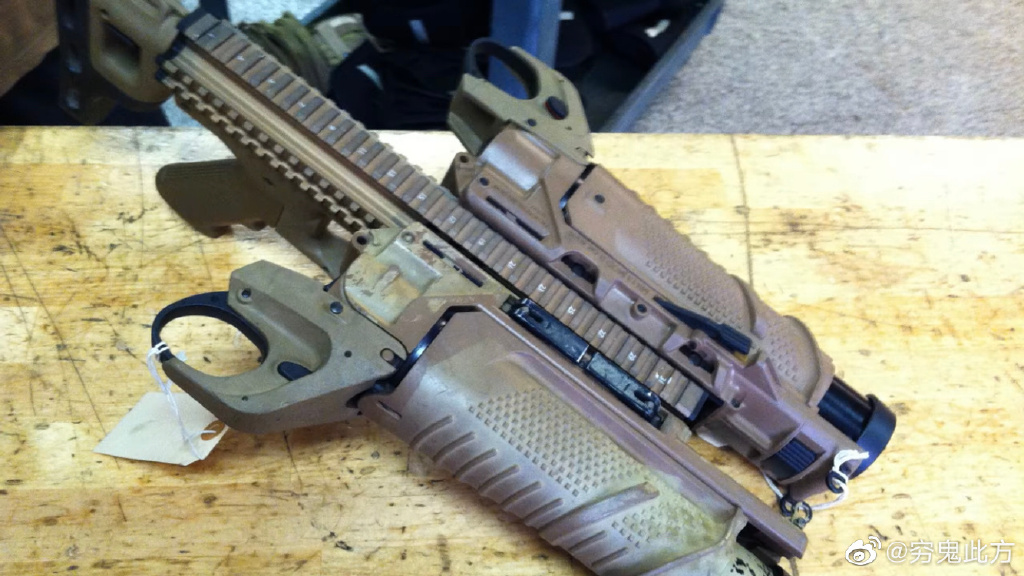

海豹武器库内的Mk13 EGLM

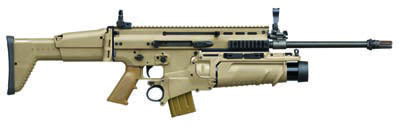

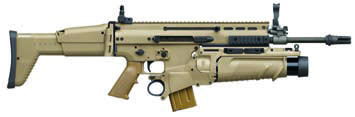

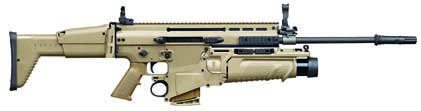

2010年FNH公司CATALOG上的Mk13宣传照

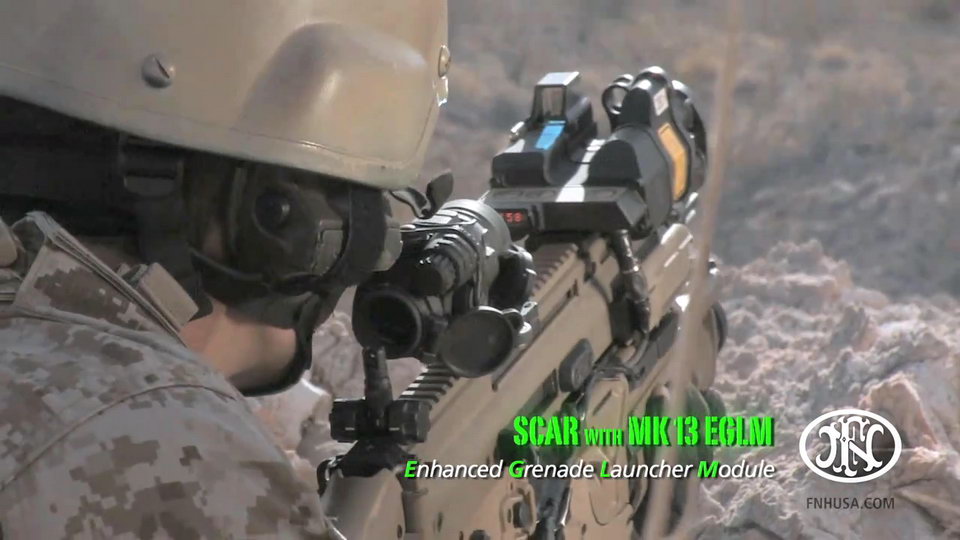

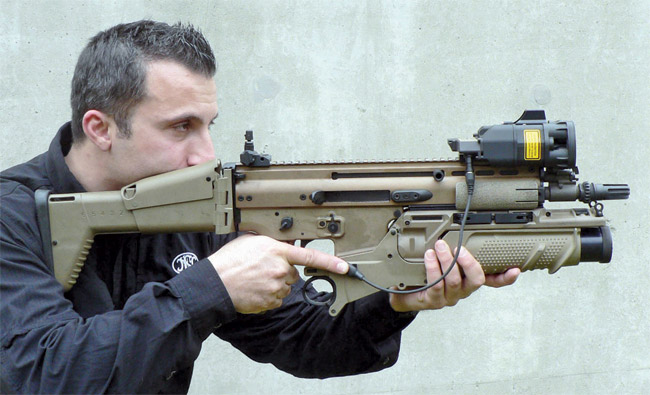

FNH公司2010年军品部宣传片里面的EGLM，能看到榴弹发射器测距瞄准仪的液晶显示面板
海豹开发日上展示的Mk13 EGLM
在阿富汗的海豹所使用的下挂式Mk13
在阿富汗使用的Mk13，这人连枪托都不装，直接截短了导轨条减轻重量和减小携带体积
驻阿富汗海豹使用的MK20 SSR和MK17，还有MK13 EGLM和MP5SD-N
并非所有人都在Mk17下挂Mk13，例如此人就挂上HK的M320 GLM，因为都是通过皮卡汀尼导轨去安装的
还有些SCAR射手并不使用下挂榴弹发射器，而是使用独立状态的M320 GLM

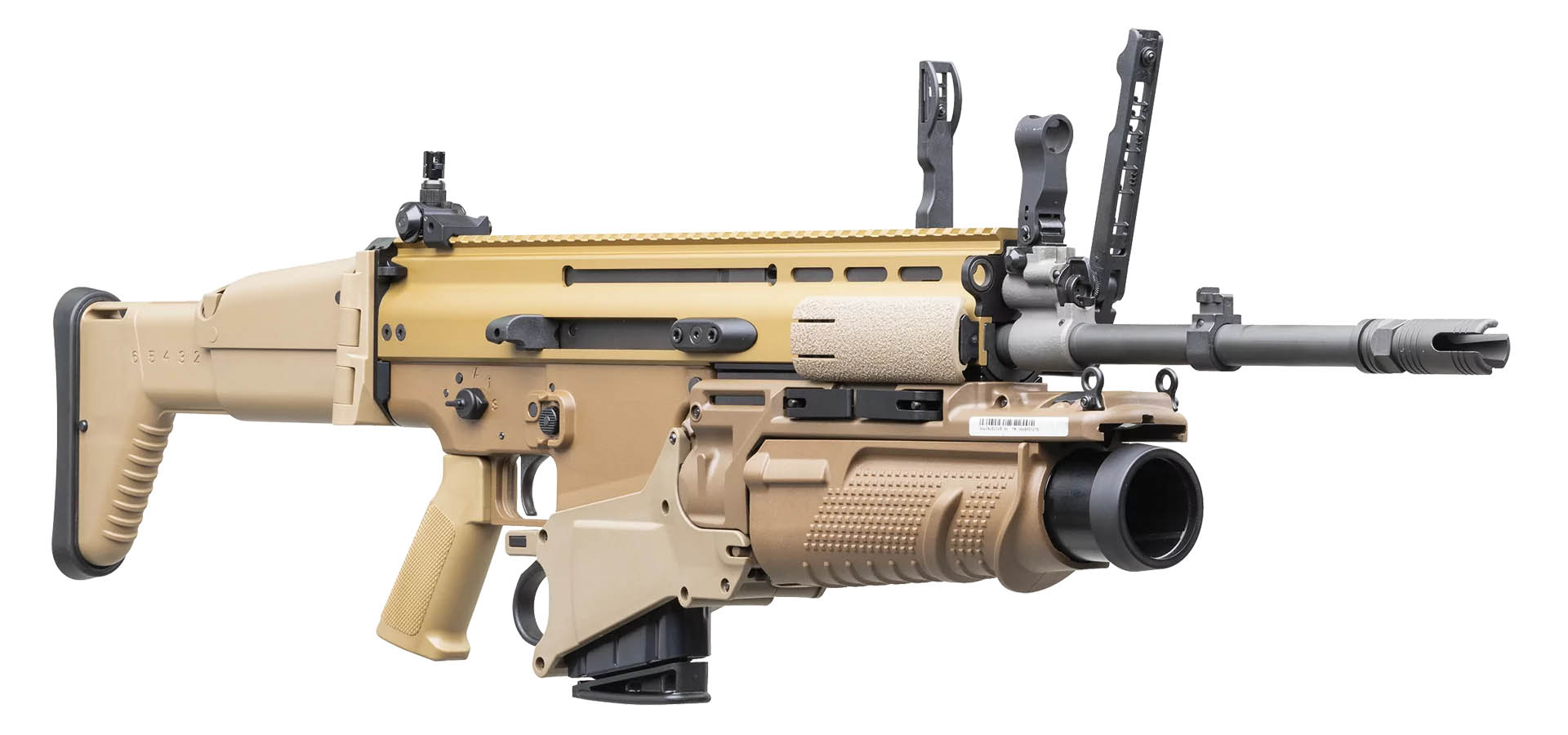

比利时军队的SCAR-H及FN40GL

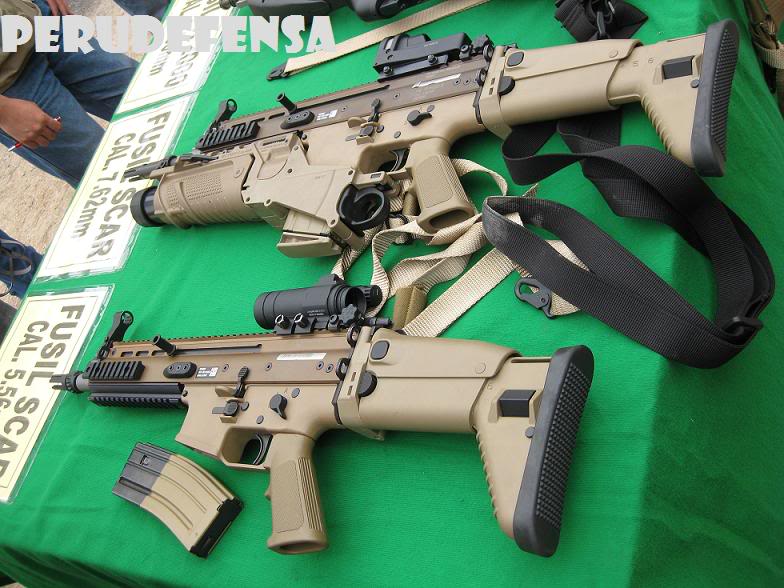

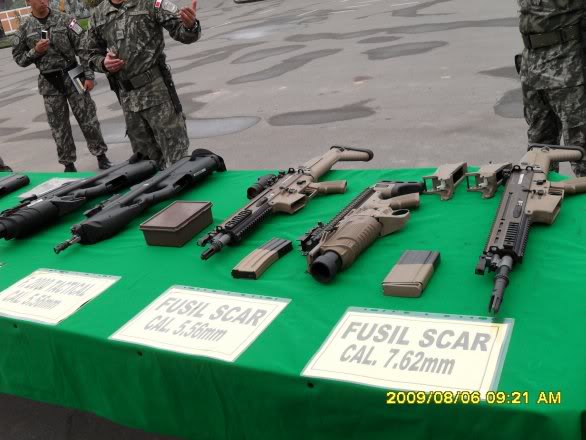

秘鲁特种部队及安装FN40GL的SCAR

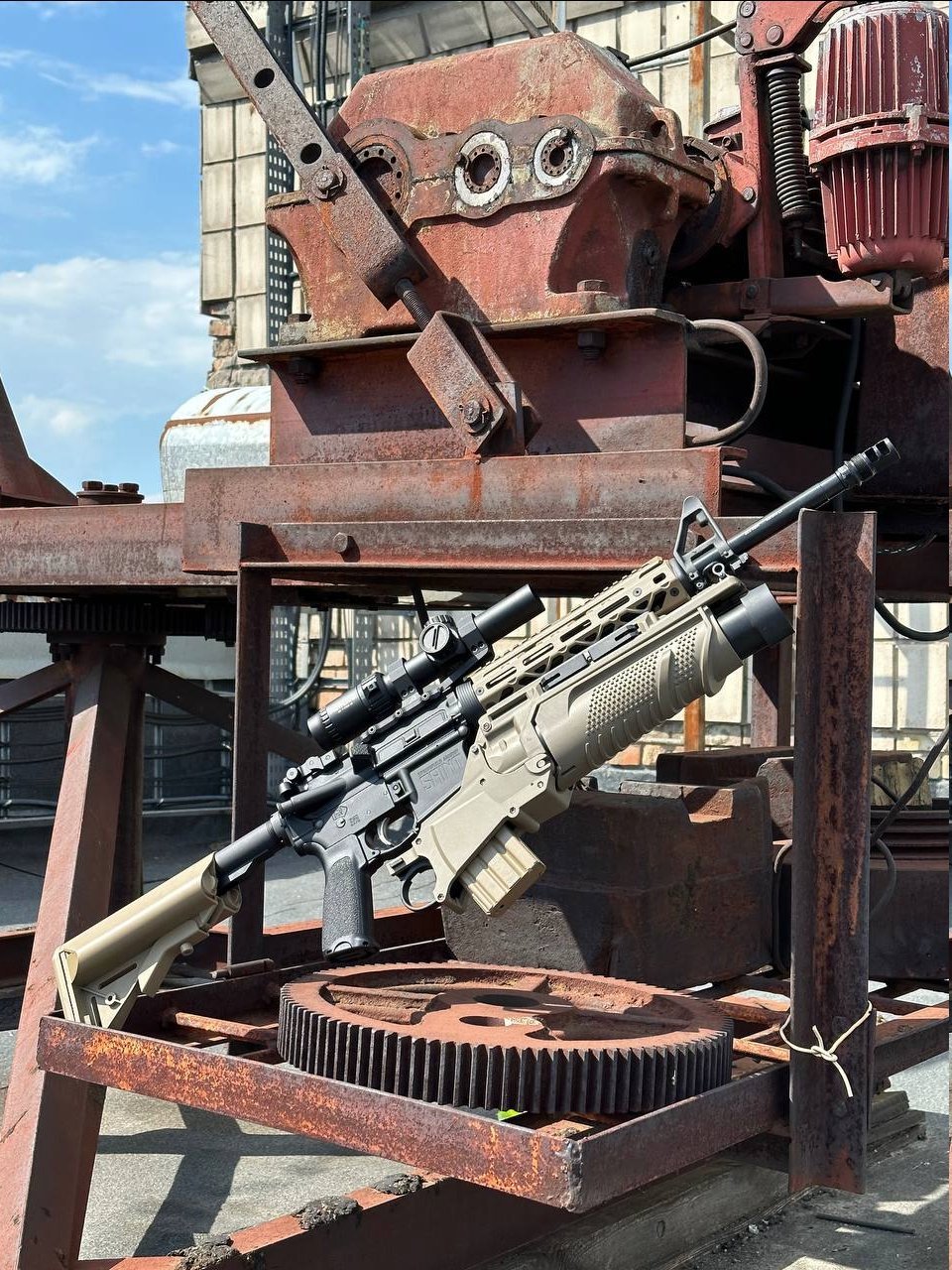

把FN40GL装在KAC SR-15上

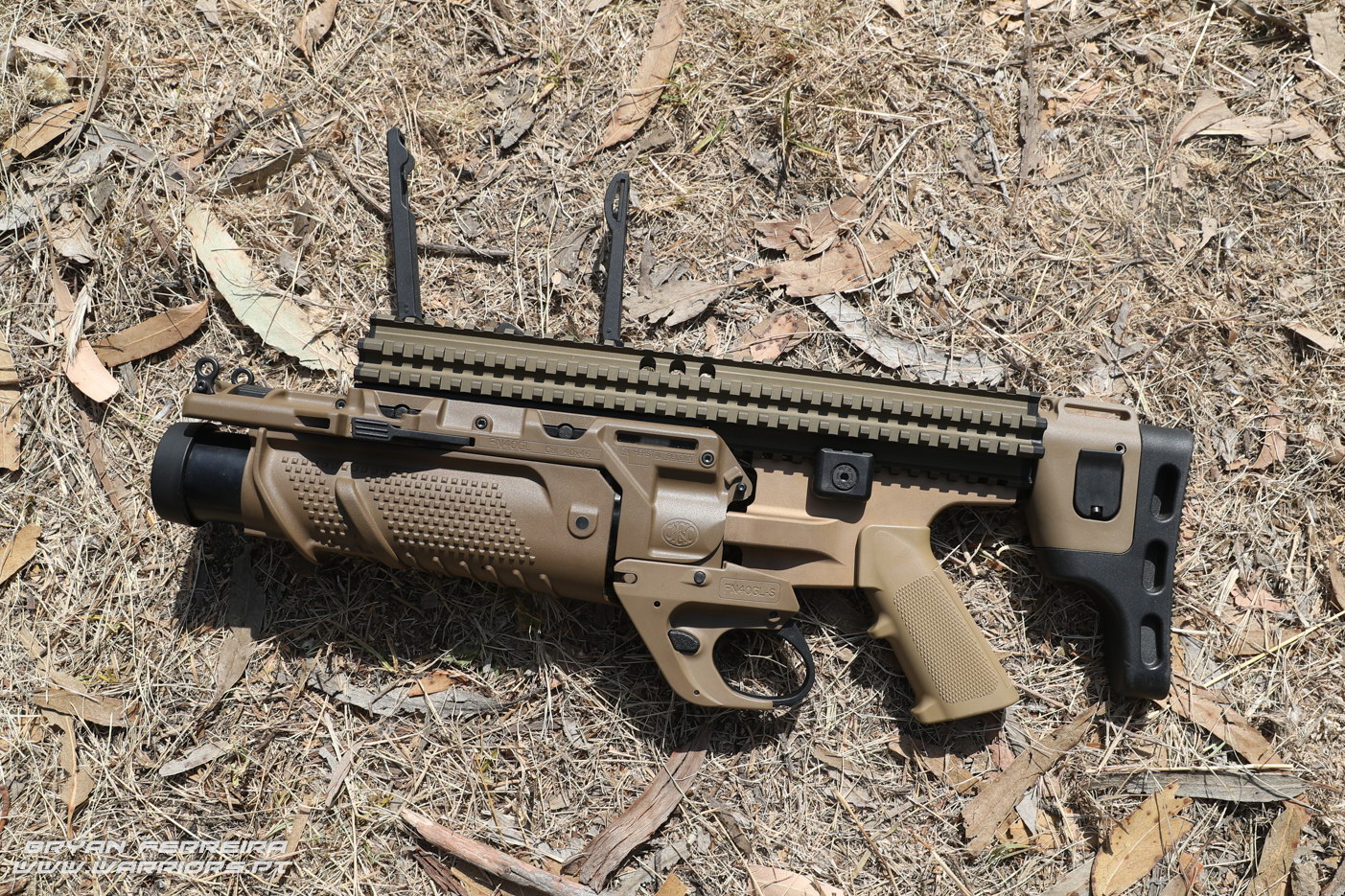

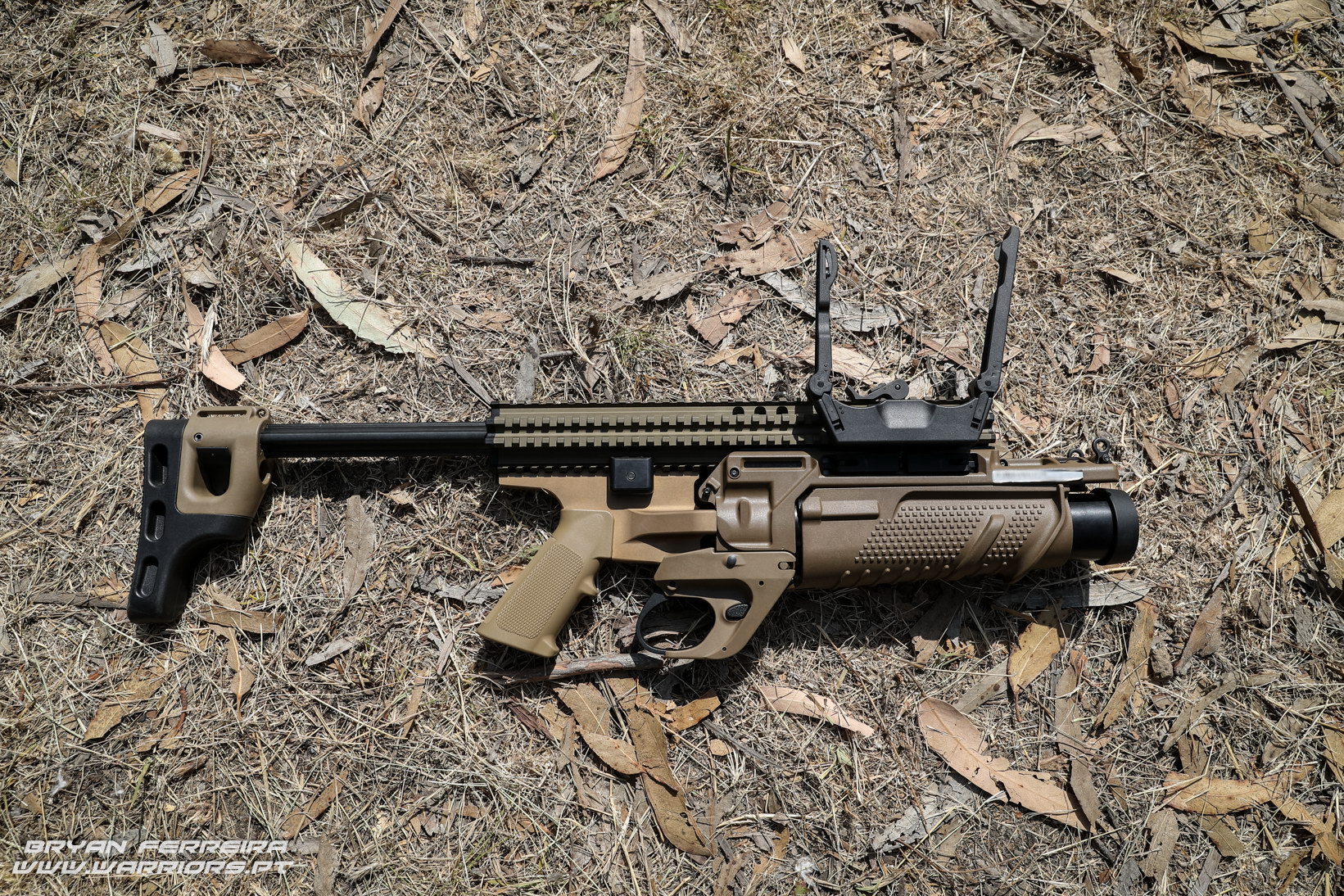

葡萄牙军队装备的FN40GL

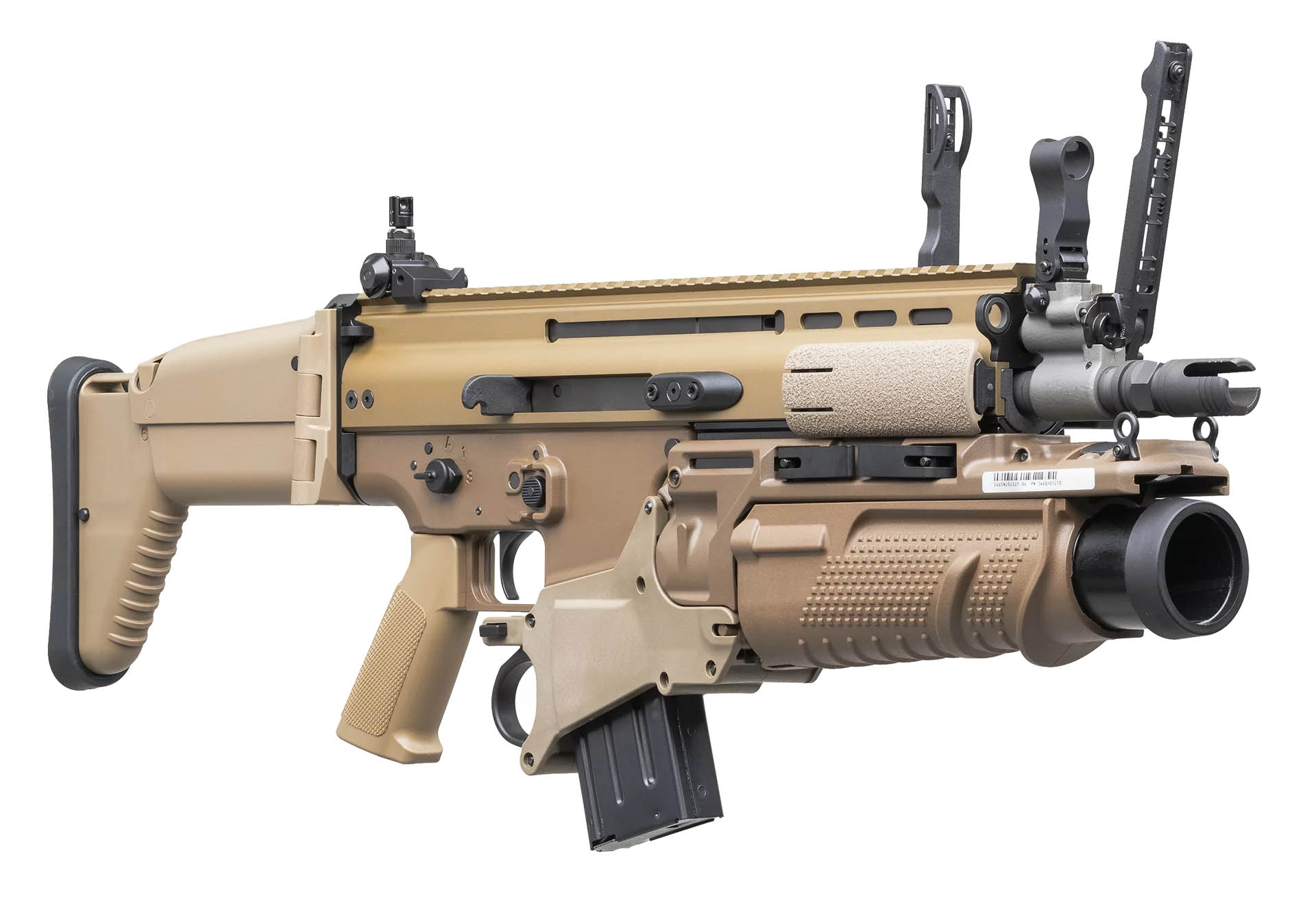

商业型SCAR-L与FN40GL（非美军制式Mk16 CQC）
|
