AR-15/M16专辑首页

M16A2卡宾



口径: 5.56×45mm M855

随着M16A2的研制成功,美军也开始考虑为特种部队研制发射SS109/M885弹的新型卡宾枪了。就像M16A2一样,这种新型卡宾枪也是根据海军陆战队的需求而在1983年开始设计的。当时海军陆战队远征军直属侦察连(即Force Recon,总被误为武力或强力侦察队)正式装备的小型肩射武器只是M3A1冲锋枪(非正式使用的是XM177E2),而装甲车组成员也是使用M3A1,海军陆战队认为应该为这些人提供一种卡宾枪。柯尔特公司为海军陆战队研制的M16A2卡宾枪基本上只是把M16A2上的改变应用到653型卡宾枪上,即更换了1/7缠距的重型枪管,改用M16A2的消焰器,用3发点射代替全自动射击,改用M16A2的机械瞄具。这种M16A2卡宾枪在1985年完成设计,柯尔特公司的型号为720型,被军方采纳用于测试时命名为XM4。但美国国会否决了美国海军陆战队的XM4计划,但其后美国陆军接手了XM4项目,最后在1991年正式定型为M4卡宾枪

柯尔特公司在设计出具有3发点射功能的720型卡宾枪的同时,也推出了具有全自动射击功能的723型卡宾枪并推出市场。所以本质上,723型相当于720型的全自动型,也相当于653型的1/7缠距枪管型。此时720型(XM4)还在美军进行定型试验,而723型已经开始获得国外订单,因此第一种得到用户正式使用的M16A2卡宾枪便成了723型。

阿布扎比成为柯尔特723型M16A2卡宾枪的第一个用户,其他其他阿联酋国家也开始跟进采购。由于国外用户都需要可全自动射击而非只能打3发点射的型号,所以柯尔特公司对出口到不同地方的M16A2卡宾枪大多是723型。同时,柯尔特授权加拿大特许生产的仿制型(即C8卡宾枪)在柯尔特公司内的产品编号为725型。后来又为美国海军生产了727型。在外观上,727型最大的特点是照门为M16A2式样,而723型和725型均为A1式样。

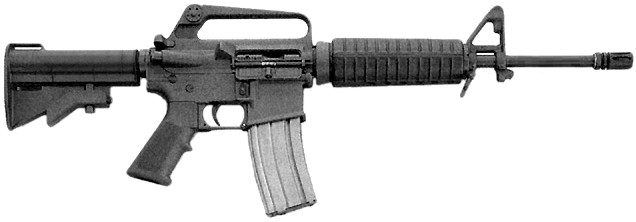

早期的COLT 723型卡宾枪,准星前的外露枪管外径与M16A1一样是0.625英寸

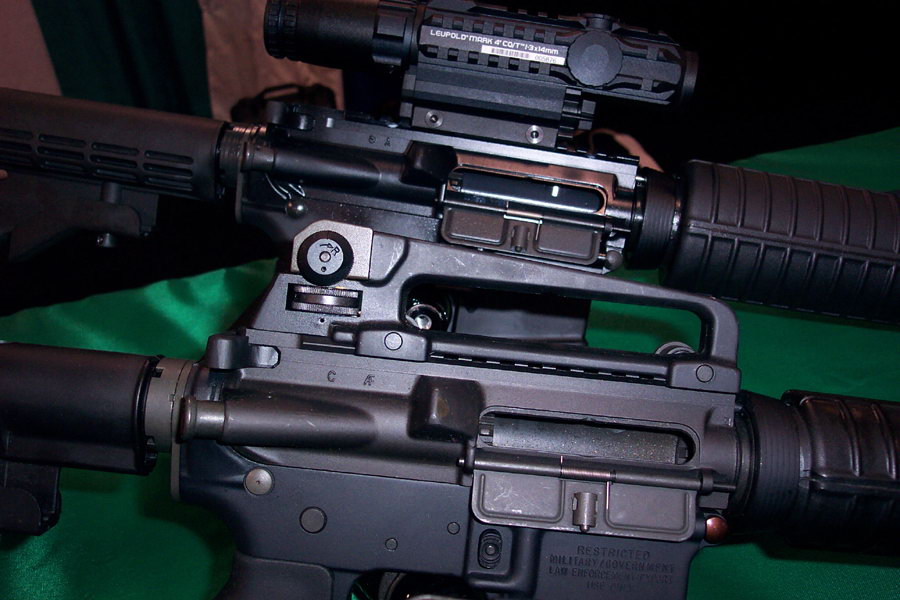

左为723型的A1式照门,右为727型上的A2式照门

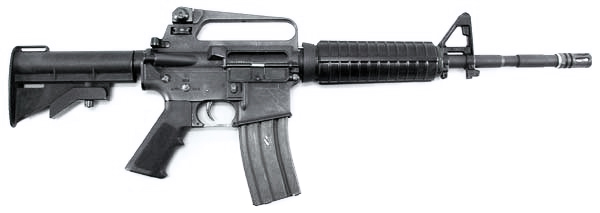

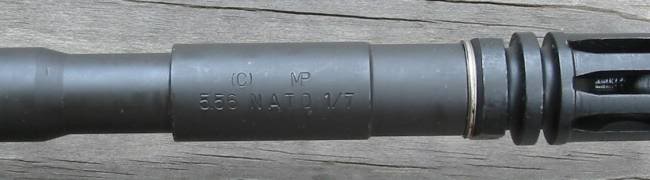

安装0.730英寸粗枪管的727型卡宾枪

现在我仍然不是太清楚柯尔特公司从什么时候开始把军用型武器由Model改称RO,但我从一些资料中看到海豹突击队最早在1988年采用RO727,但同时另一些资料仍称为Model 727,后来发现柯尔特公司有可能是在1994年修改产品型号的命名规则,由3位数字升级成4位数字并加上“R”为前缀,而原有的3位数字名称一律在前面加上一个“0”,因此原来的723型、727型就改称为R0723、R0727。但这个 “0”字有时会被误读为“O”,所以导致一些资料中误写作为RO723、RO727。

有资料称紧随海豹突击队的举动,三角洲突击队及其他一些美军特种部队也跟进使用M16A2的卡宾枪。就和越战时期就使用XM177一样,美军特种兵仍然使用CAR-15作为这些M16A2卡宾枪的统称。但由于这些M16A2卡宾枪一直都没有得到美军的“正式”定型和列装,尽管各支特种部队已经全面采购且参与了美军在1980年共末期至1990年代初期的历次军事行动,但却一直没有“转正”,所以记载的资料也比较混乱。比如许多特种兵都不知道手上武器在柯尔特公司中的具体型号,只是一律称之为CAR-15。不过也有人在回忆中提到型号名称,比如退役的三角洲队员拉里·韦克斯(Larry Vickers)就说过,他们在1988年下半年开始使用723型,另一些资料也提及三角洲突击队使用723型是从1989年至1991年。

不过在一些这个时期内的照片中却能发现美国陆军特种部队的723型的枪管是带有安装M203榴弹发射器所用的缩颈部位的重型枪管,而非出口阿联酋的细外径轻型枪管。情况同样发生在装备727型的海豹部队身上。从1980年代未至1990年代初,有关海豹的照片中可以看到两种类型的CAR-15枪管,一些是有缩颈的枪管,另一些则是没有缩颈的重型枪管。

这种情况很可能是由于当时XM4也在试验不同的枪管,其试验结果影响了一些使用单位,于是就在订购的CAR-15上更换了XM4的重型枪管(或者是在后期的订单中指明要换上XM4的枪管),因此导致在那个时期的各种CAR-15安装过3种类型的枪管:最初使用的是与M16A1一样的0.625英寸(约15.9mm)细直径枪管,然后是加粗至0.730英寸(约18.5mm)的粗直径枪管,再后来是在0.730英寸枪管中段环切出一截0.625英寸外径的缩颈部位用于安装M203榴弹发射器的M4式枪管。有一种说法指这种给723型和727型更换M4枪管的做法是始于1987年,而且只是在给美军特种部队供应的CAR-15上才有的做法,出口订单的枪仍然采用原来设计的0.625英寸枪管。

总体而言,由于美军特种部队使用过的723型和727型都先后采用过3种外形的枪管,因此要判断具体型号就要注意识别照门和辅助推机柄等细节:723型仍为A1式,727型为A2式。

另外,国外有人把723的上机匣称为C7上机匣(C7 Upper),其实不是指这个机匣真的是C7,而是指A1式照门但抛壳口后有抛壳挡板的上机匣的俗称。所以如果要区分同样是0.625英寸枪管和A1式照门的653型和723型时,就要看是不是C7上机匣,653型的上机匣是没有抛壳挡板的。

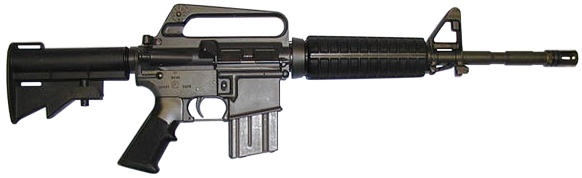

更换了XM4枪管的后期型COLT 723型卡宾枪,注意看提把上的照门为A1式样


采用XM4枪管的COLT 727后期型,注意看提把上的照门形状为带风偏的A2式样

此外,美军特种部队有时会在723型或727型上安装消声器,目前所发现的照片均为OPS公司的3RD消声器。这种消声器的外套管会向后延伸包裹住整根外露枪管,一直贴到三角形准星座上,因此安装这种消声器的14.5英寸枪管卡宾枪很容易被误解成是枪管被截短至10英寸左右的情况。但实际上在后来的Mk.18 CQBR装备部队前,三角洲、海豹等特种部队极可能没装备过类似733型这样的短突击步枪(暂时未发现这样的证据,因为退役的三角洲队员从来只说他们那段时间装备的是723型,没提过733型),只是因为外接的消声器容易产生误解。此外这类消声器不同于后来的QD(快拆)消声器,并不是直接安装到消焰器上,反而要先把消焰器拆除,才能装到枪管上。

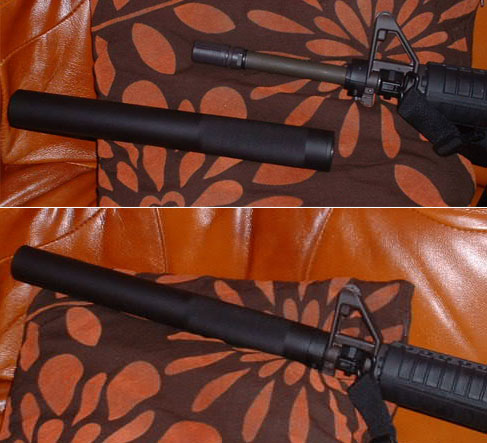

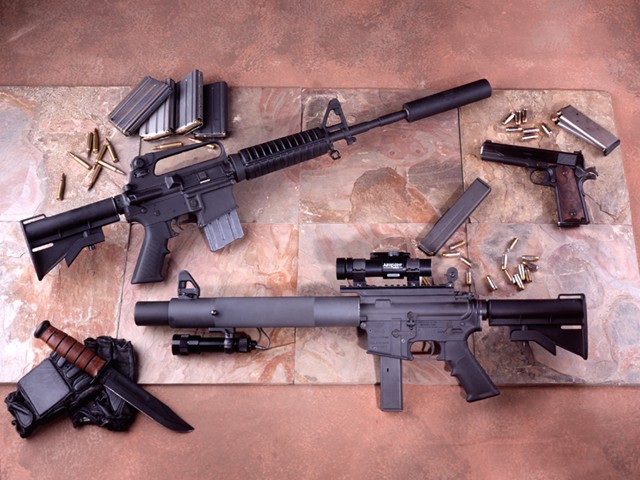

14.5英寸枪管的卡宾枪在安装了 OPS 3rd消声器后很容易让人怀疑是10英寸左右的短枪管型号。图中是民间玩家的民用枪,并非军方的723或727型

M4在1991年定型并开始试装备部队后,美军特种部队仍在使用非制式的后期型723型和727型,一直到M4A1装备部队才开始换装。这些特种兵之所以选购这一系列用作出口的非制式武器是因为他们不喜欢M4的点射控制装置。首先,M16的点射限制装置设计不佳,如果在射击中过早松开扳机而只打出2发子弹时,那么再扣动扳机时就只能打出1发子弹;其次,特种部队也不喜欢在战斗中被限制射击子弹的数目,一方面他们有信心能够控制出23发的短点射,另一方面在一些战斗情形中确实需要连发扫射。


同样是0.625英寸枪管的上机匣, 左图为723型的上机匣,右图为727型的上机匣

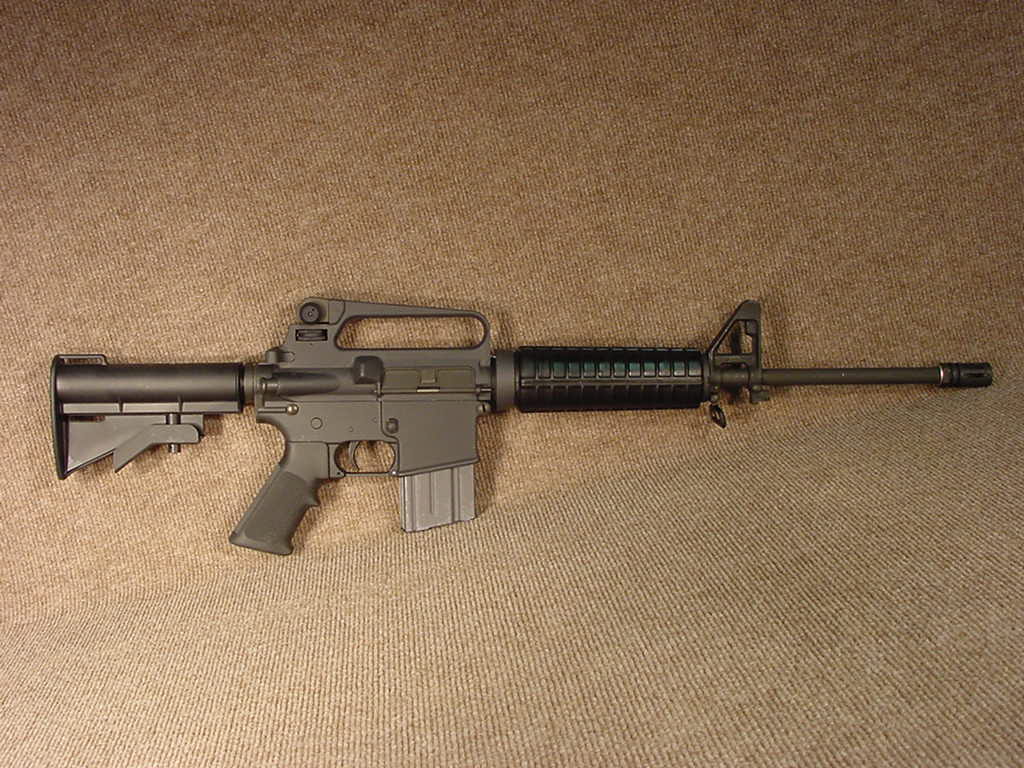

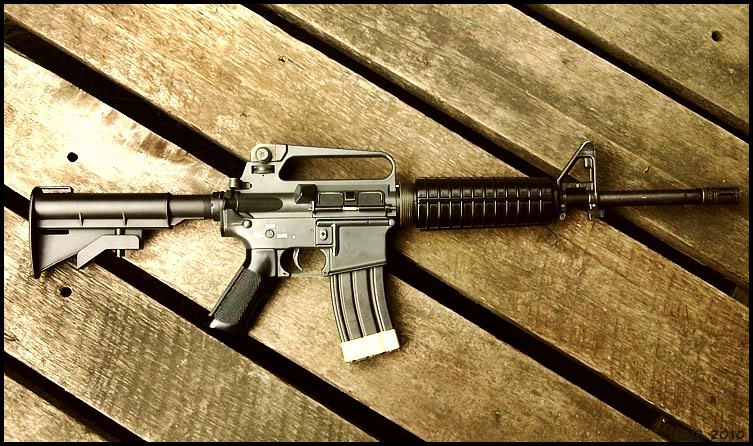

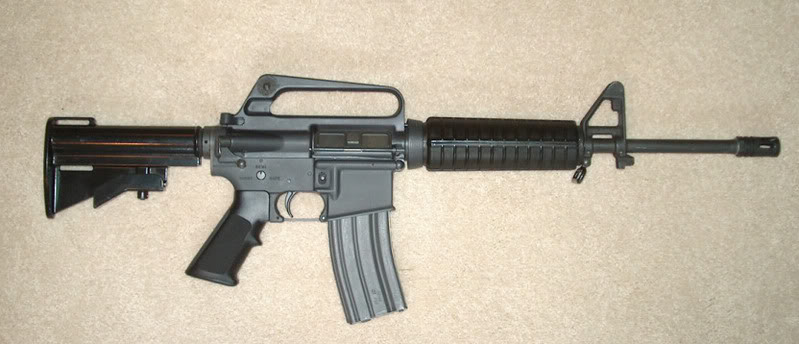

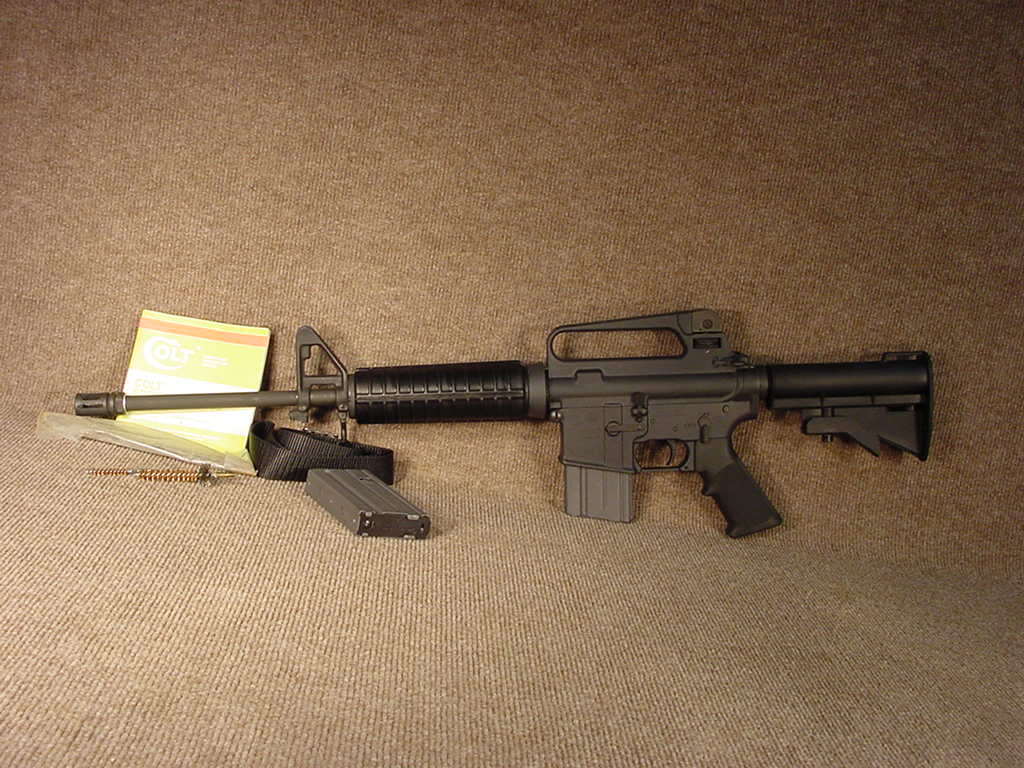

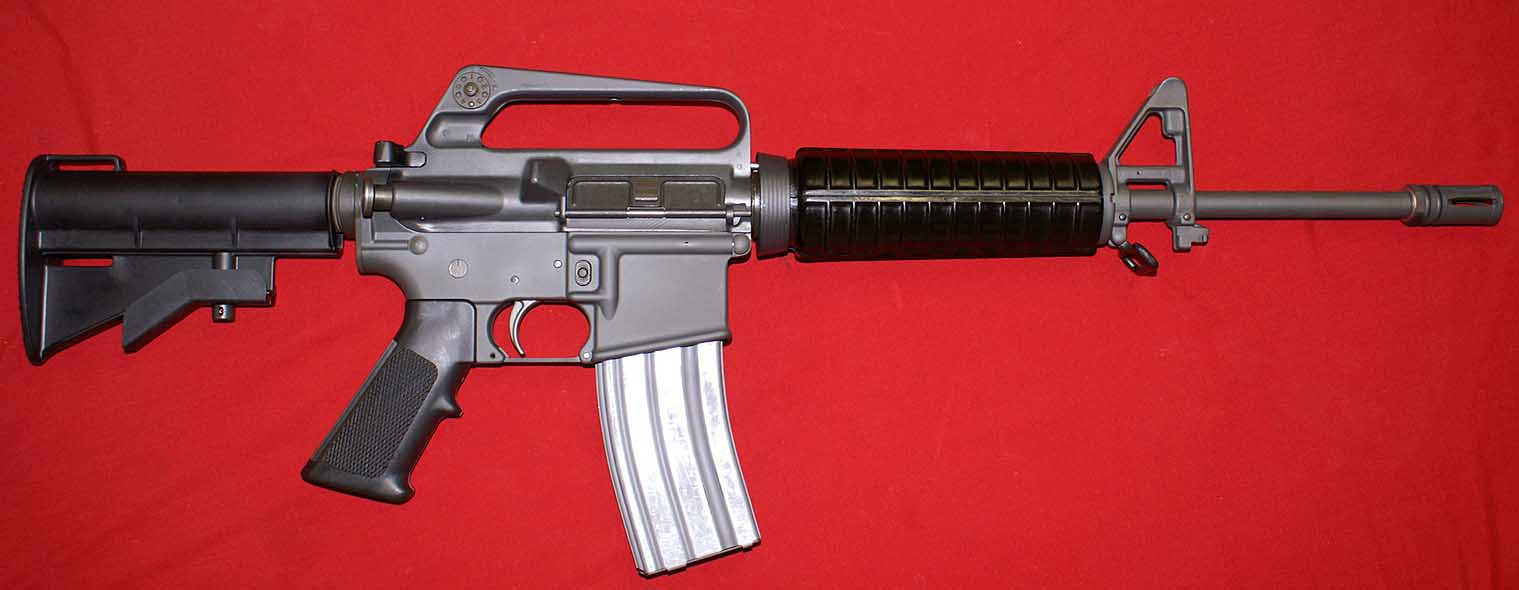

收藏家自己还原出来的早期型723

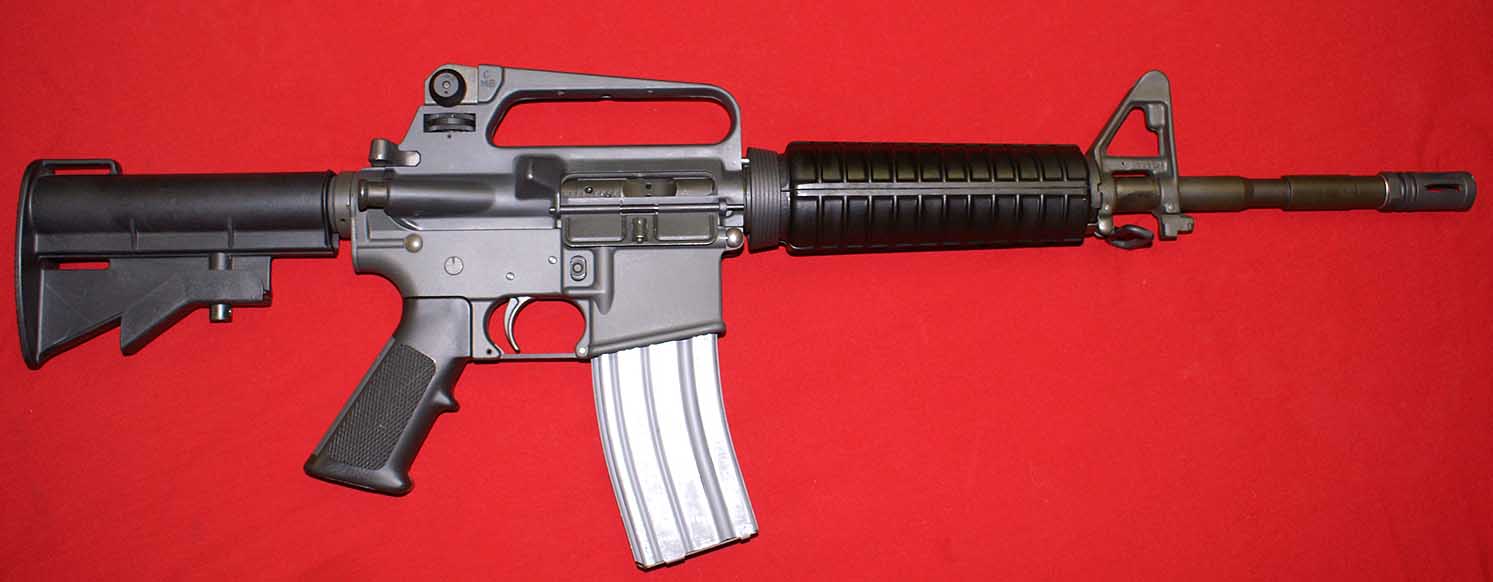

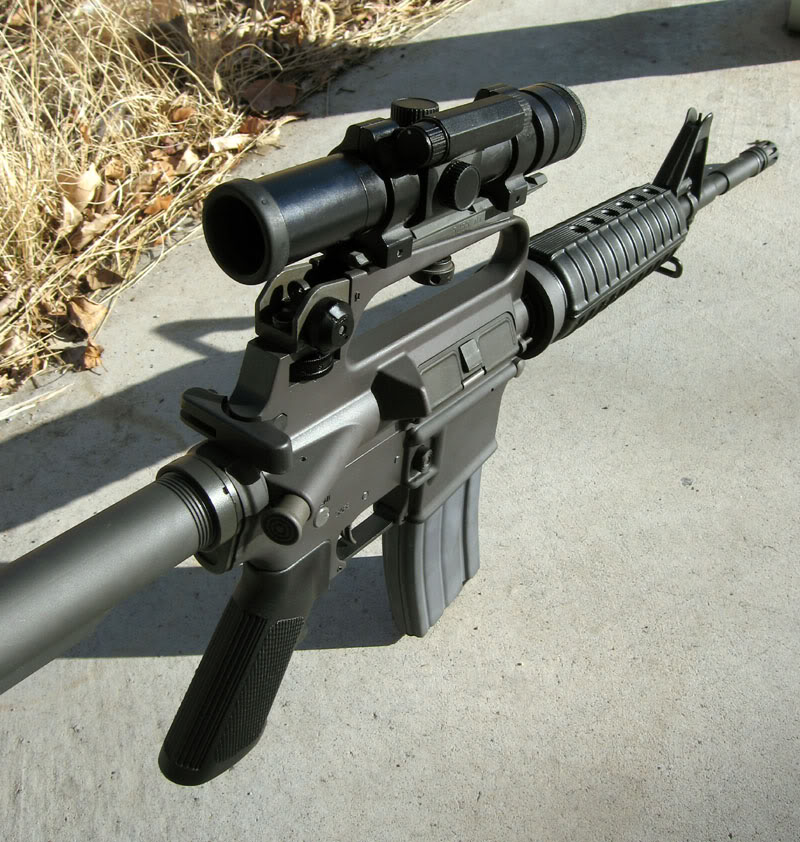

收藏家自己还原出来的后期型727

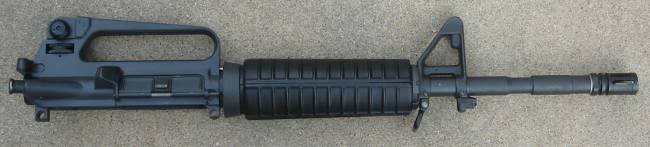

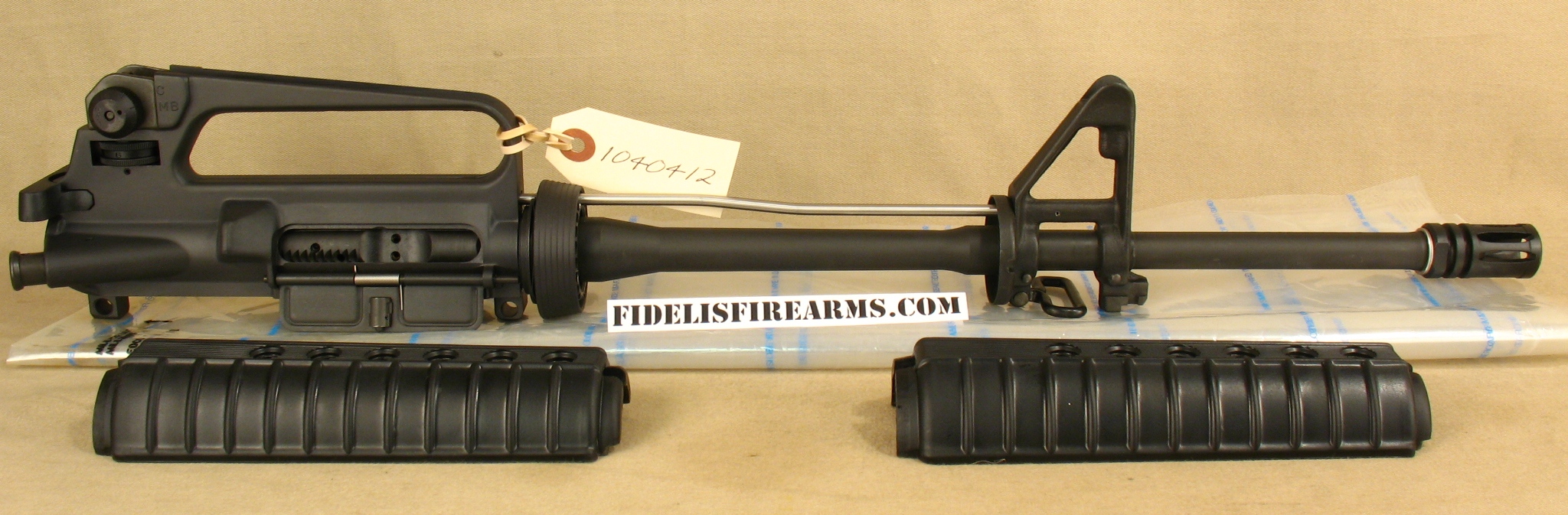

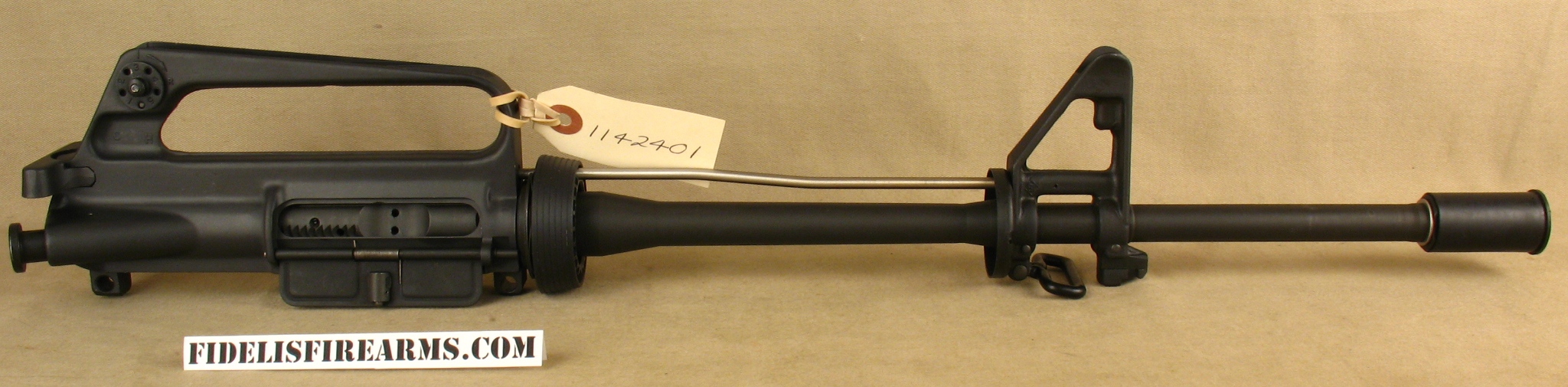

更换XM4枪管后的727型(R0727)的上机匣,注意它的护木直径比M4的小,这是727与M4的明显区别

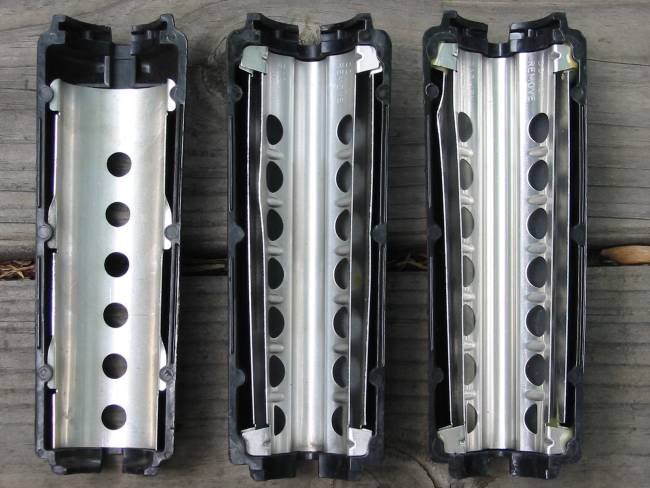

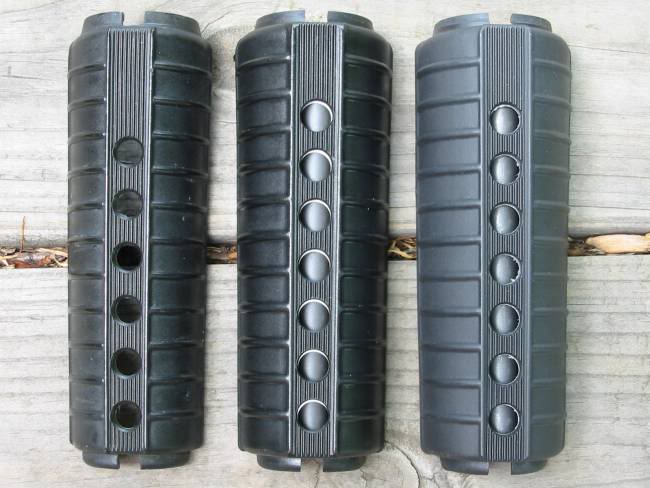

要从视角上判断护木的类型,除了比较护木粗细与枪管、机匣的比例外,还可以看看散热孔数量。723或727型均为6孔(左一),而M4系列是7孔(右边两个)


1990年代初海豹突击队的开放日SEAL SHOW上,有各种类型枪管的727型卡宾枪。



同样是1990年代初的SEAL SHOW,根据年份和护木类型判断,这应该就是更换了M4式枪管的727型(感谢欧根亲王的指正和提示)

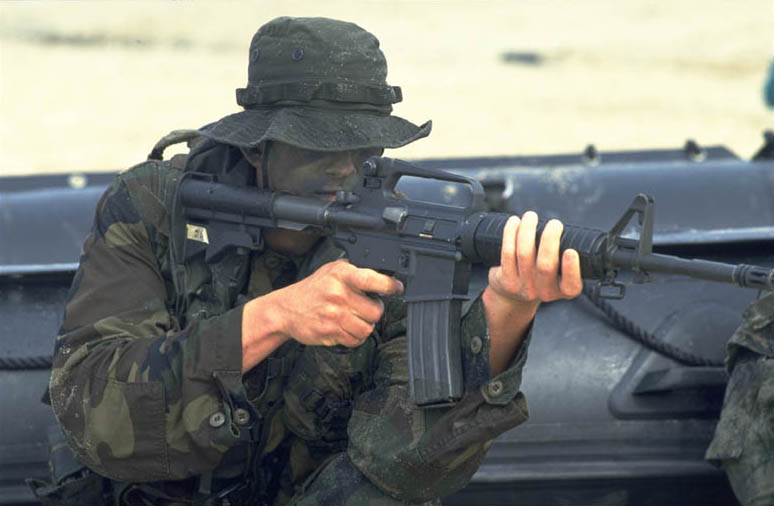

海豹2队一名狙击手在进行直升机上的射击训练,图中可见是727型卡宾枪并配上AIMPOINT 2000红点镜


1989年入侵巴拿马的“正义事业行动”中的三角洲队员,手上的枪是安装了OPS 3RD消声器的723型

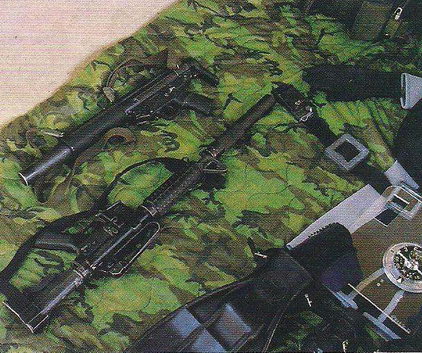

三角洲突击队展示在“正义事业行动”中所使用的723型卡宾枪及其他武器装备


同样是使用Colt 723型卡宾枪参加“正义事业行动”的三角洲队员,其中一人手上的723型上同样安装了OPS 3RD消声器


参加
“正义事业行动”的三角洲队员Charles Chase与他的柯尔特723型卡宾枪


三角洲队员Pat Mac公开了他当年参加
“正义事业行动”时的照片,明显可以看出当时他们所使用的723型卡宾枪的枪管是铅笔管


1991年海湾战争“沙漠风暴”期间施瓦茨科普夫的贴身护卫,由于卡宾枪的外形曾被误认为是M4,但其实就是使用柯尔特723型卡宾枪的三角洲队员,右图中就有安装了OPS 3RD消声器的723型。

1991年“沙漠风暴”期间参与搜寻飞毛腿导弹行动的三角洲队员,所使用的723型上安装了OPS 3RD消声器


海湾战争中使用柯尔特723型的美国陆军特种部队


这是扫描自美国MBI出版的《DELTA》一书,图片说明说这是在1991年海湾战争中,在伊拉克南部的一名手持CAR-15卡宾枪的三角洲突击队员,应该是723型


使用COLT 723的1990年代初期的三角洲突击队,提把上安装的可能是AIMPOINT 3000红点镜


1990年代初期装备柯尔特723型与SAS进行联合演练的三角洲突击队员


三角洲退役的战术学校教官

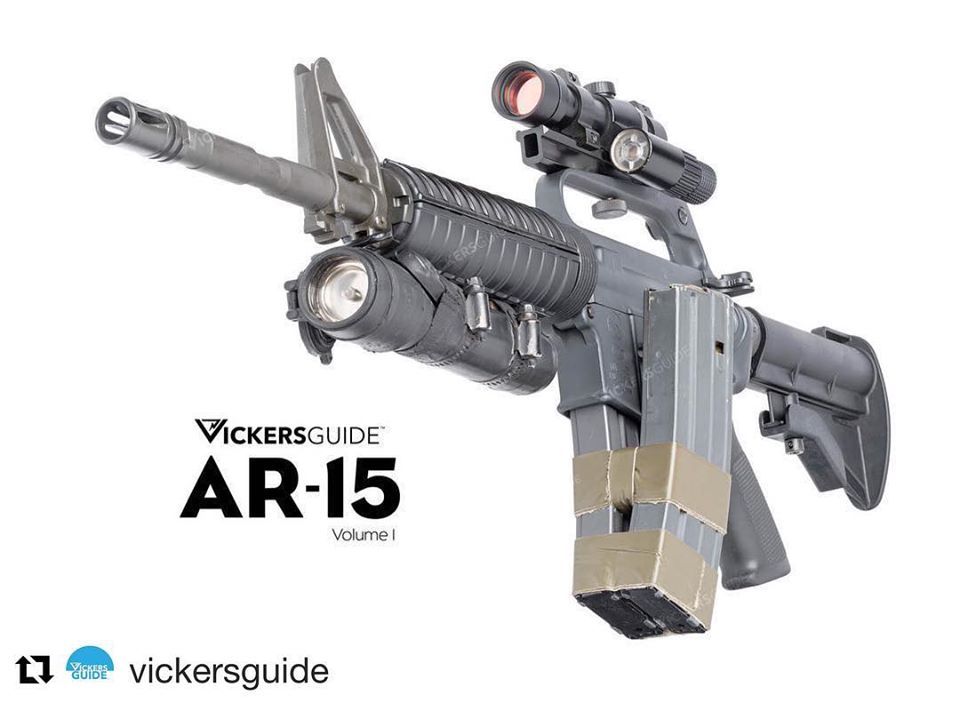

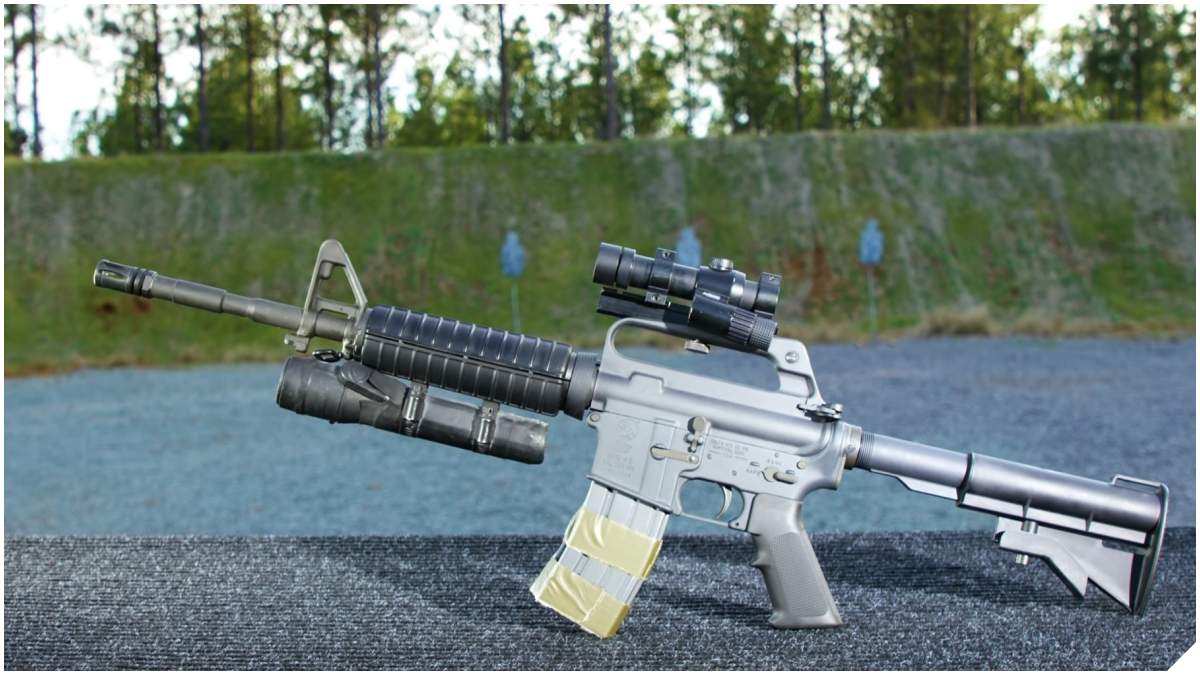

拉里·韦克斯(Larry Vickers)在2019年复制了他在1989年到1990年代初用过的CAR-15步枪配置,是在柯尔特723上安装Aimpoint 2000红点镜,护木下绑有战术灯,并用胶带DIY成V型的弹匣并联器。他在入侵巴拿马和在伊拉克沙漠中搜寻飞毛腿导弹时就是使用这样的武器。


1993年在索马里时的游骑兵特遣队中的三角洲突击队员所使用的CAR-15,通过照门类型判断应该是723型,此外当时美军特种部队开始大量使用Aimpoint 3000或5000型红点镜


93年在索马里参加哥特蛇行动的三角洲队员Paul Howe,在他的723型下面挂着一把雷明顿870改装的Masterkey(万能钥匙)破门霰弹枪


哥特蛇行动中乘坐MH-6的三角洲队员,图中可见挂在CAR-15下面的“万能钥匙”霰弹枪


参加哥特蛇行动的三角洲队员大合照,从照门判断这些CAR-15为723型,后排左二为荣誉勋章获得者加里·戈登(Gary Gordon),他的723型上安装了OPS 3RD消声器


哥特蛇行动中的第75游骑兵团士兵,照片可见游骑兵也不全是使用M16A2,同样有装备727型,其中部分人的727型还安装了OPS 3RD消声器


一张在直升机上拍摄的摩加迪沙照片,照片中的CAR-15的枪管是0.730英寸粗枪管,看不到M203安装缩颈,但看不到机匣所以不好判断是723型还是727型


在电影《黑鹰坠落》中的卡宾枪均为727后期型的造型,但实际上这批道具枪是用退役的出口型M16A2改装而成的


1993年在索马里的一名美军狙击手使用安装了ACOG瞄准镜的CAR15,判断为727型


2018年被发现仍在使用XM177E2进行训练的三角洲突击队,但照片中的枪是C7式上机匣,有可能是把报废的XM177E2和COLT 723型的零件组装到一起改装成染色弹训练枪

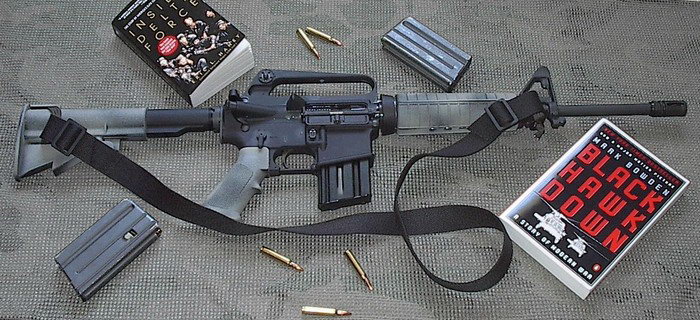

用半自动民用型涂成模仿Model 723的卡宾枪,旁边放着的书是《Black Hawk Down》


由于BHD电影的影响,一些玩家把枪改装成电影中的形象

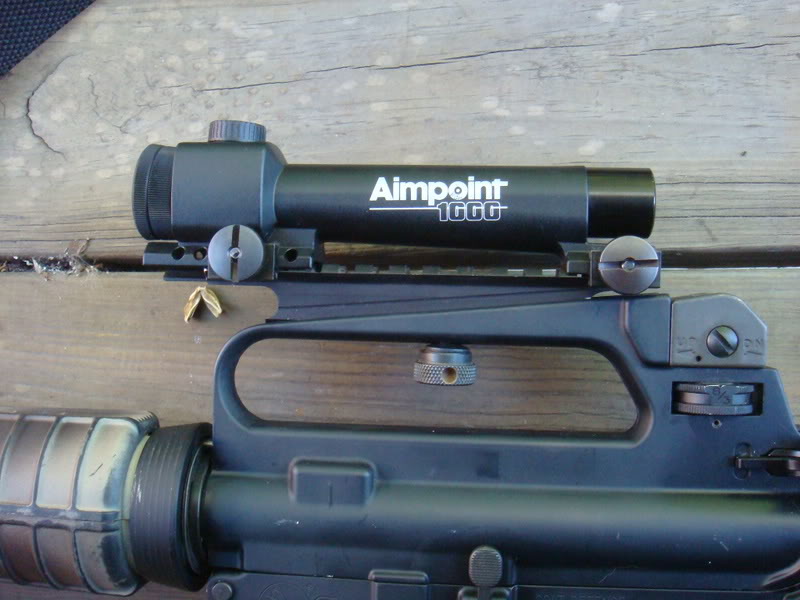

这也是模仿电影《黑鹰坠落》中的727型涂装,但提把上装的却是Aimpoint 1000红点镜

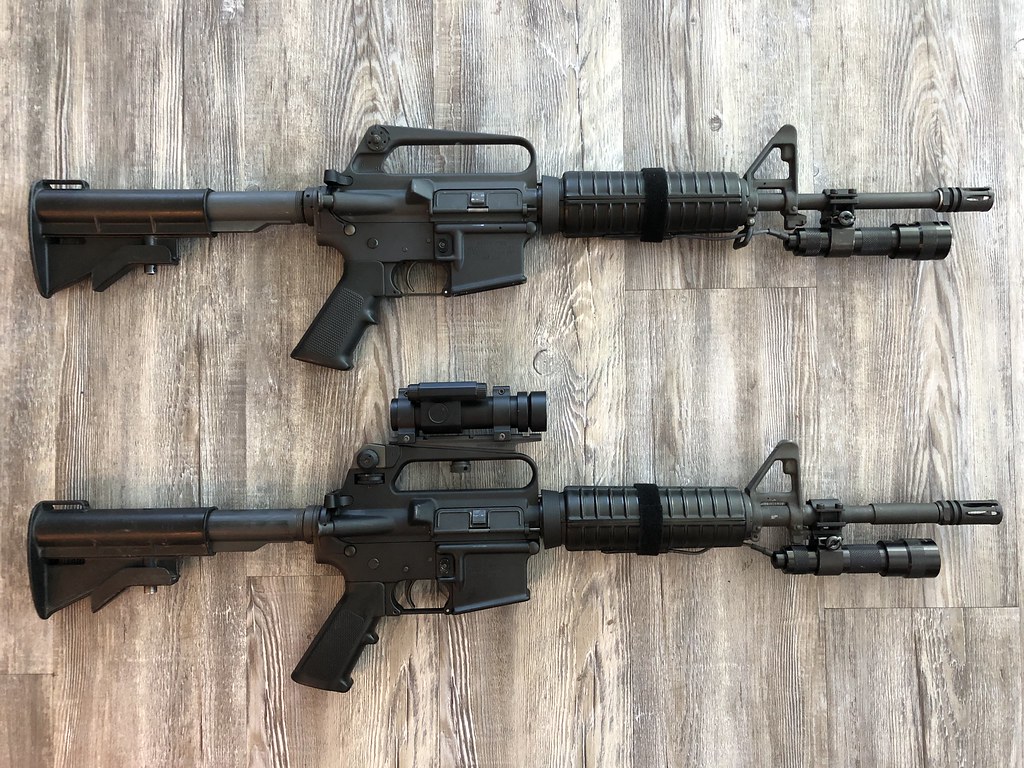

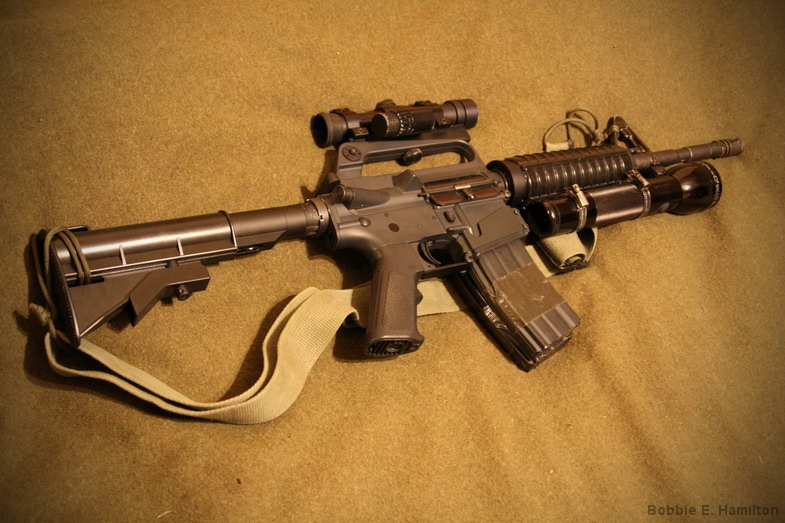

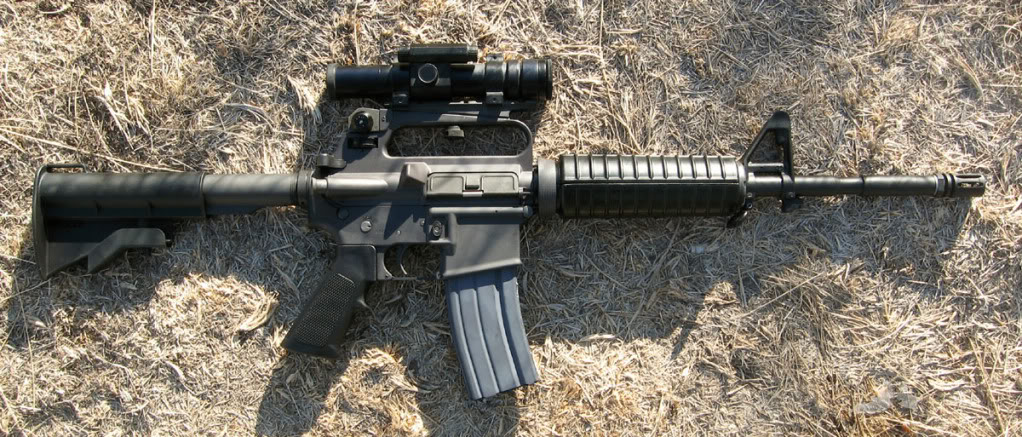

AR15.COM上的玩家根据历史照片而不是电影,还原出的723型和727型

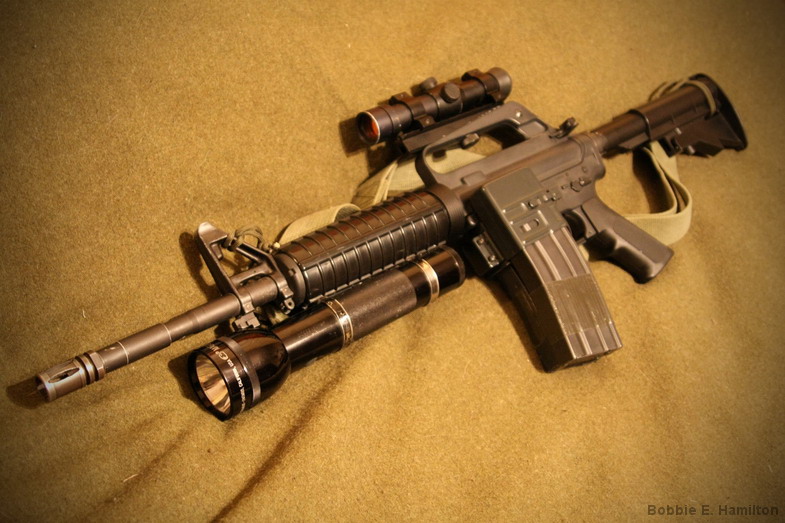

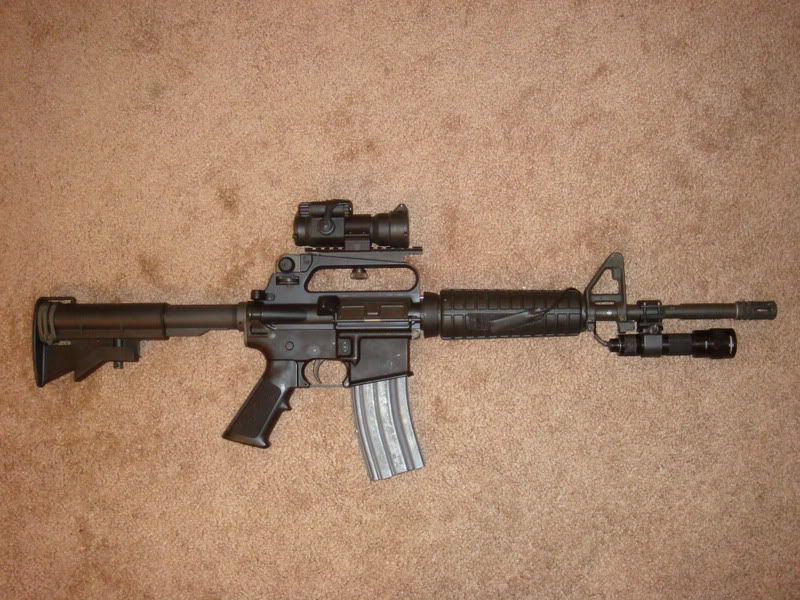

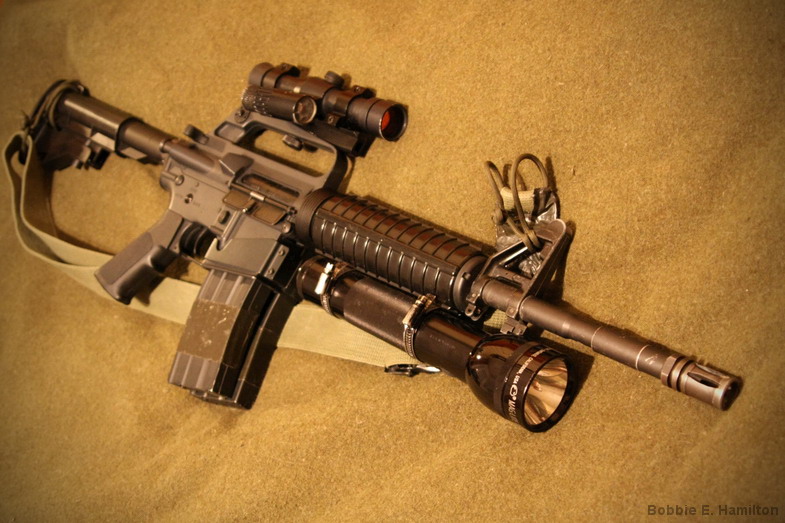

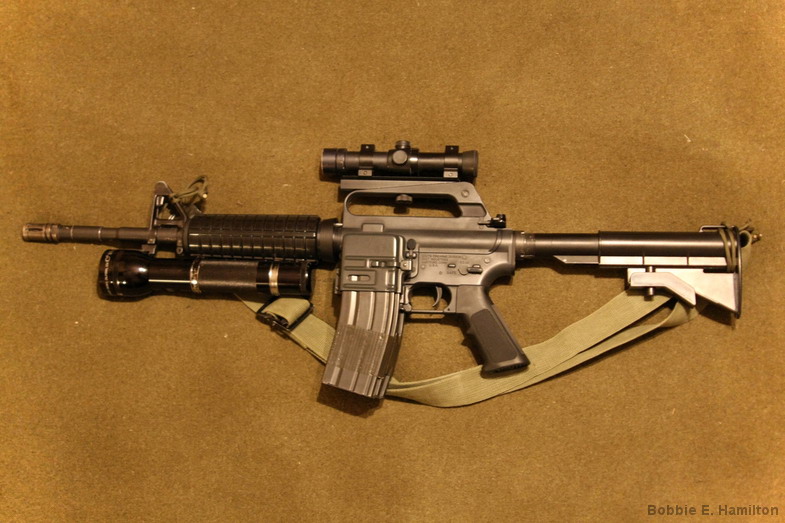

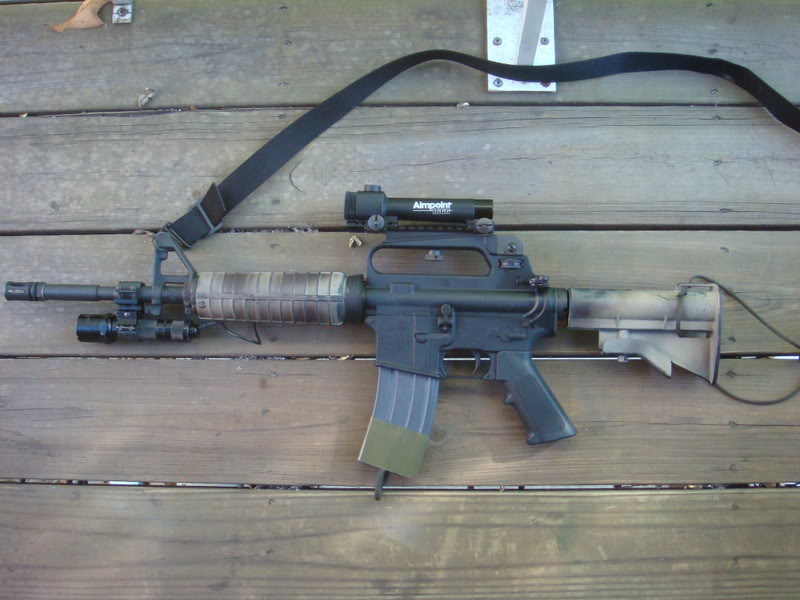

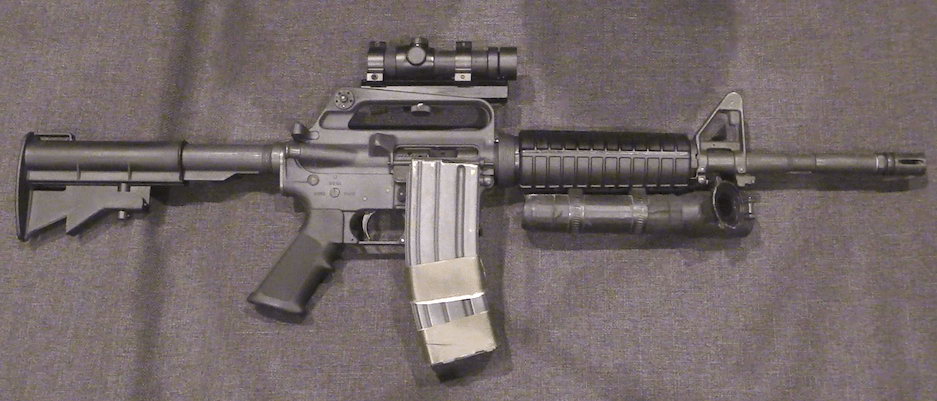

这是根据民间玩家根据拉里·韦克斯的描述而还原的三角洲部队版本的723型,瞄准镜为AIMPOINT 2000,手电筒是普通的MAGLITE,因为当时SUREFIRE的战术手电还没出来

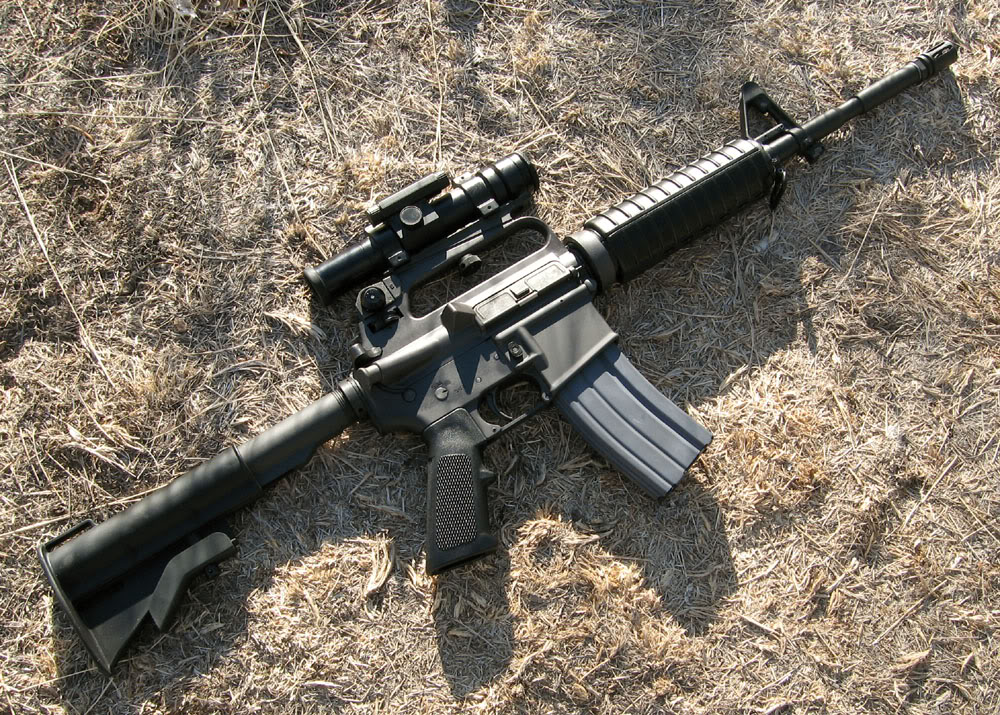

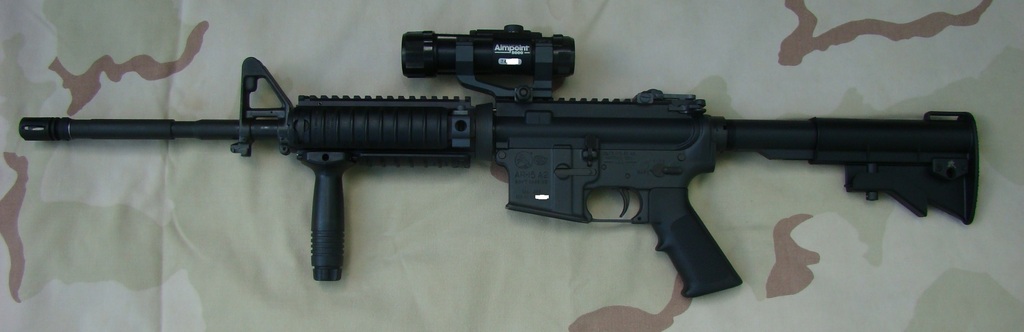

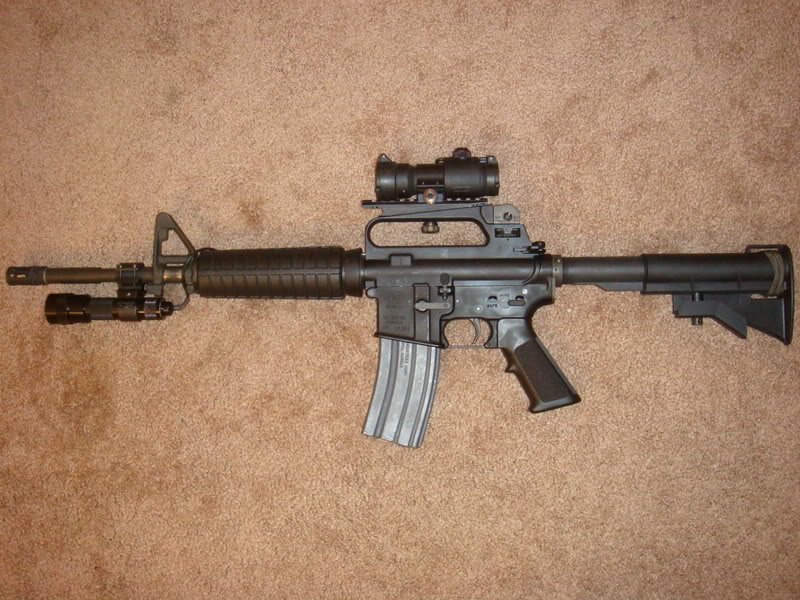

另一个玩家也是模仿1993年在索马里的三角洲部队使用的727型的改装,提把上正确地安装了Aimpoint 5000红点镜,不过下机匣是只能半自动的

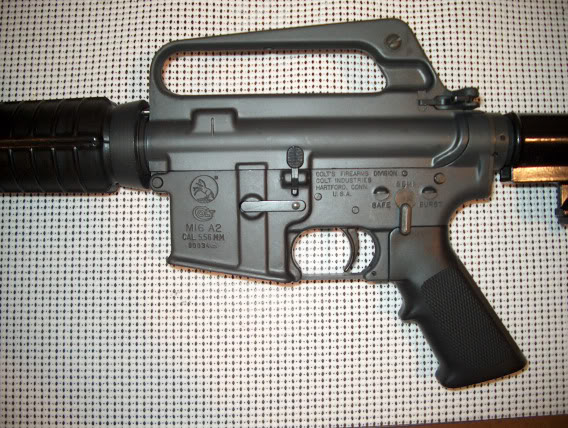

原图出处提到这是 出口的柯尔特723型卡宾枪,可以看到枪管外径是M16A1式的0.625英寸,且辅助推机柄也是A1式样,但下机匣铭文上写着M16A2,而且上机匣也不是C7式,所以很可能是拼装枪

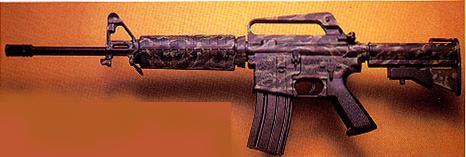

可能是723或725卡宾枪

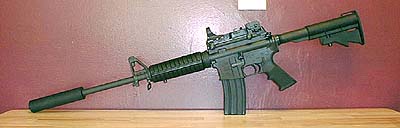

这种平顶型机匣的M16A2卡宾枪可能为925型

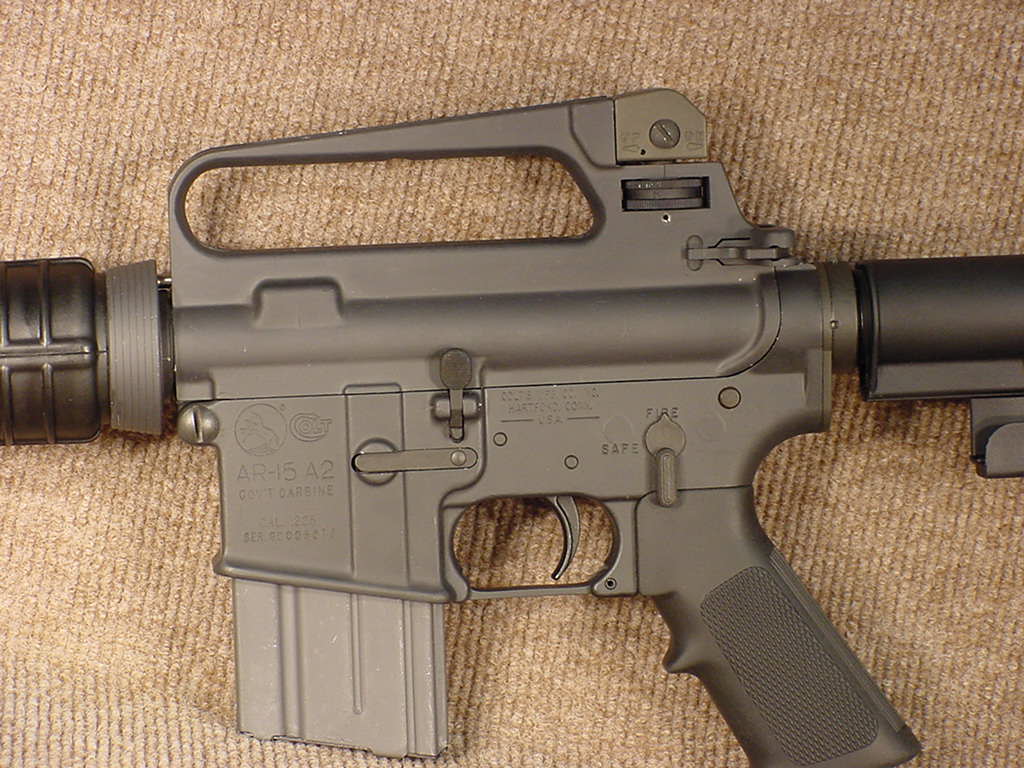

COLT的A2型民用卡宾枪

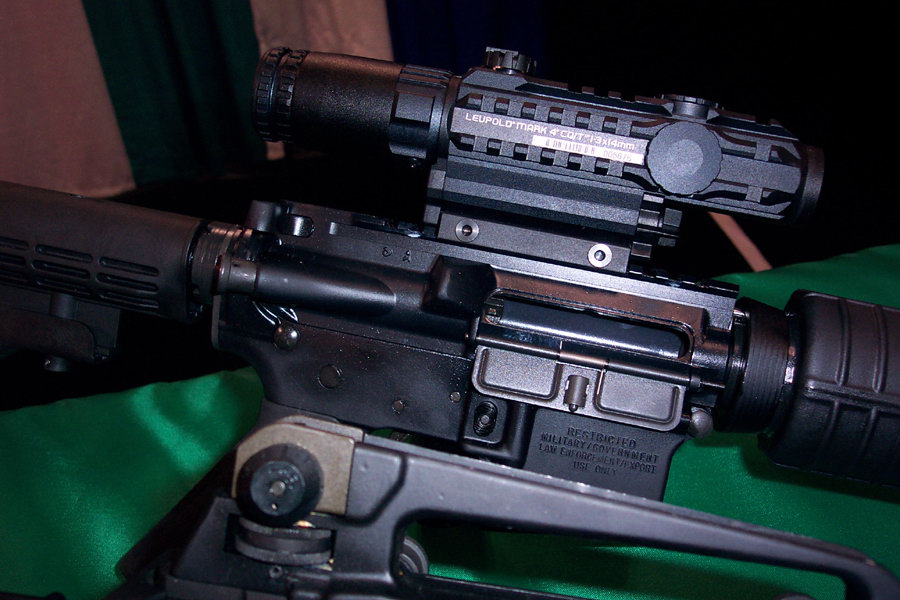

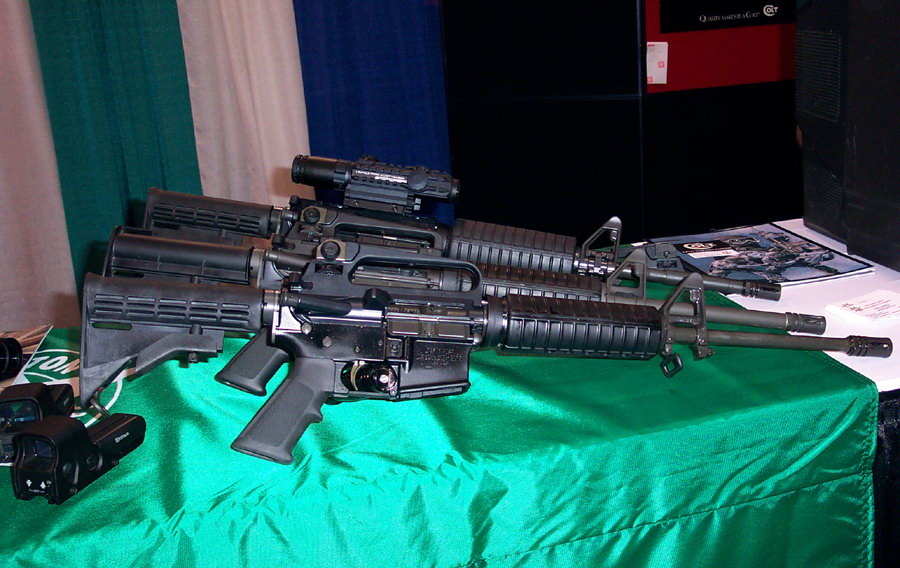

COLT在2003年SHOT SHOW上展出的各种卡宾枪

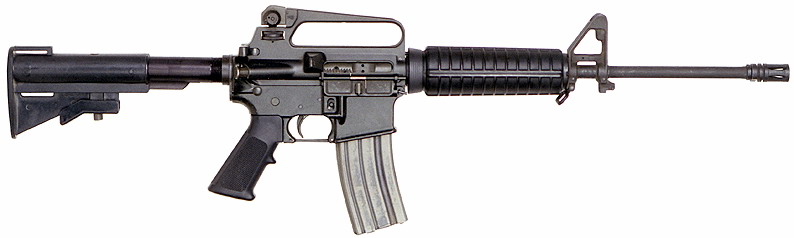

柯尔特R6520型政府型卡宾枪,为16英寸枪管可全自动射击的A2型卡宾枪,主要提供给执法机构,对其他商业型的柯尔特卡宾枪收录在另一个网页(点击上图)


墨西哥警察的卡宾枪,看起来就是柯尔特6520型

资料来源:The Gun Zone - A 5.56 X 45mm "Timeline"

     Cybershooters.org

     Weapons of the world photo Albums
