 →现代加特林—"火神"简述

GAU-12/U“平衡器”机炮



: 25×137 mm

M61GAU-4/A [XM130]M195M197GAU-7/AGAU-8/AGAU-13/AGAU-12/UGAU-22/AXM188XM301T250
M134 [GAU-2B/A]及其应用:固定翼飞机直升机舰艇地面民间XM196XM214GAU-6GAU-19/A [GECAL 50]

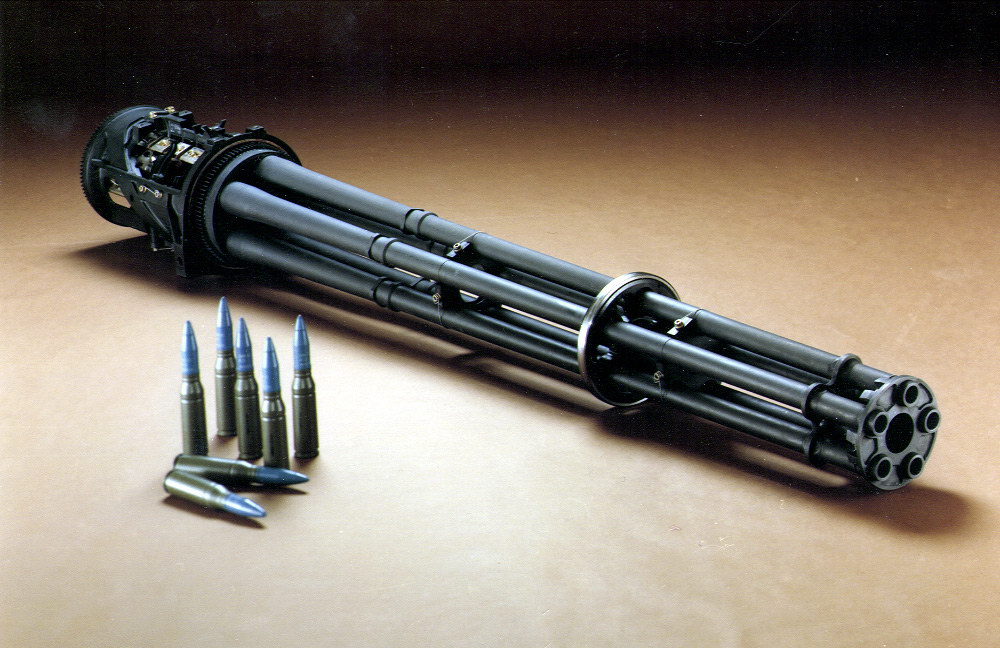

GAU-12/U Equalizer(平衡器)航炮是一种25mm口径五管加特林机炮,被美国、英国和一些北约国家在战斗机上使用,另外也用于一些战斗车辆。

GAU-12/U是通用电气公司在1970年代末期,在GAU-8/A“复仇者”的基础上缩小而成。发射新的北约标准系列的25mm弹药。GAU-12/U采用一个15马力(11千瓦)电动机,并安装有气冷系统。它的最高射速可达4200发/分,但通常以3600发/分的射程使用。

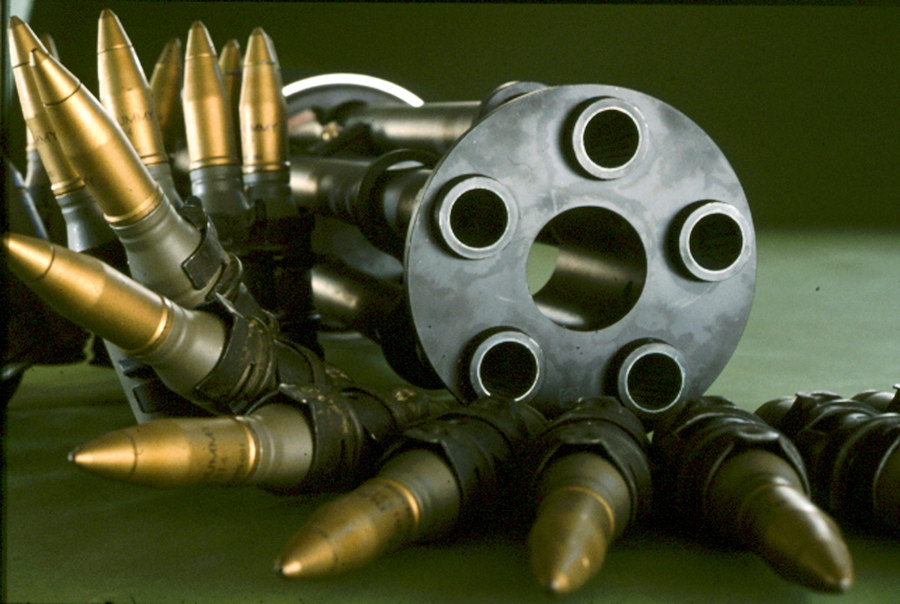

GAU-12/U通常使用PGU-20/U穿甲燃烧弹(API)或PGU-22和PGU-25高爆燃烧弹(HEI)弹。由于较大的弹丸和较高的初速,所以GAU-12/U比M61或欧洲战斗机常用的30mm阿登航炮(ADEN)的战斗性能更好。

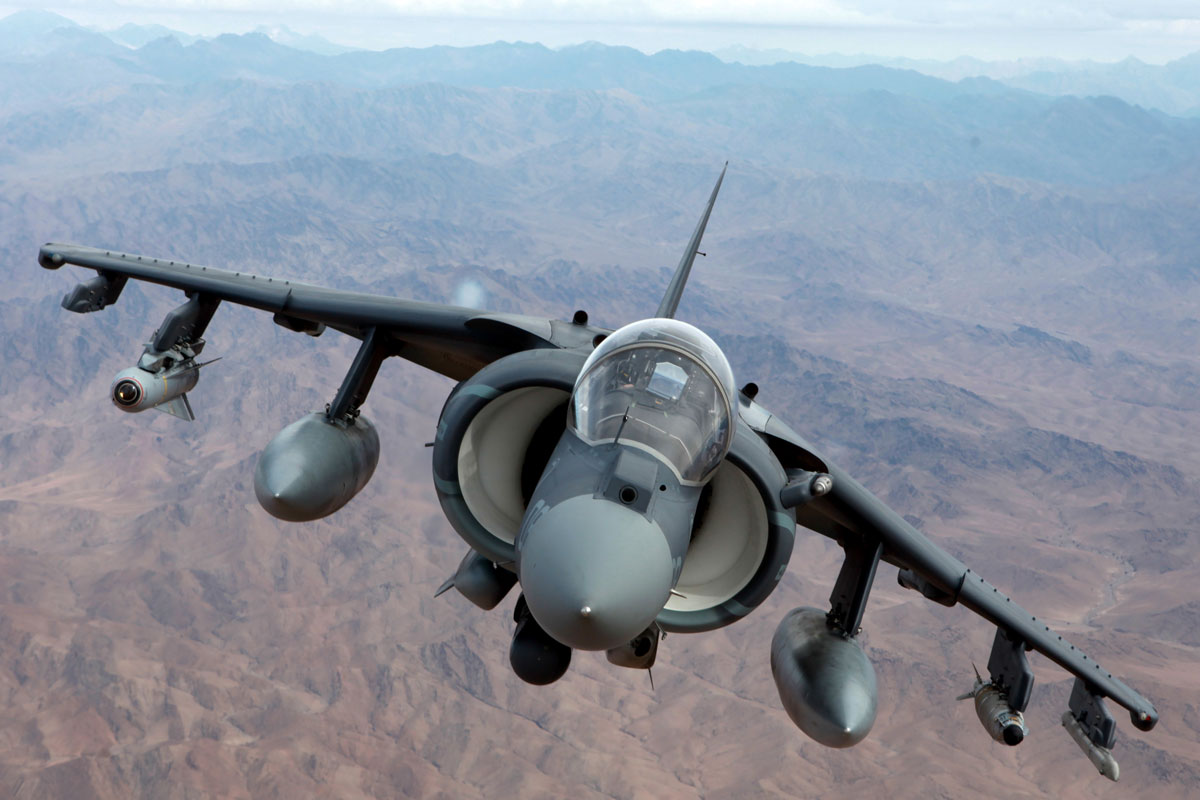

GAU-12/U目前主要用于美国海军陆战队、意大利海军和西班牙海军的AV-8B鹞II,整个系统安装在机腹两侧的两个吊舱内,其中机炮在左侧吊舱,该系统备弹300发,发射后的空弹壳也送回到弹仓内,待降落后再由地勤人员清出。该武器系统空重900磅(410公斤),满载重1230磅(560公斤)。英国皇家空军和海军航空兵的鹞式没有使用GAU-12/U。

另外GAU-12/U也在AC-130U“幽灵”(Spooky)炮艇机上使用,以及安装在美国海军陆战队轻型防空装甲车LAV-AD上。其他的应用计划还有AH-1武装直升机的武装吊舱。

270 lb (122 kg)
83.2 in (2.11 m)
10 in (256 mm)
11.5 in (292.2 mm)
理论射速 3,600 ~ 4,200 rpm
初速 API 3280 fps (1000 m/s)
HEI 3400 fps (1040 m/s)

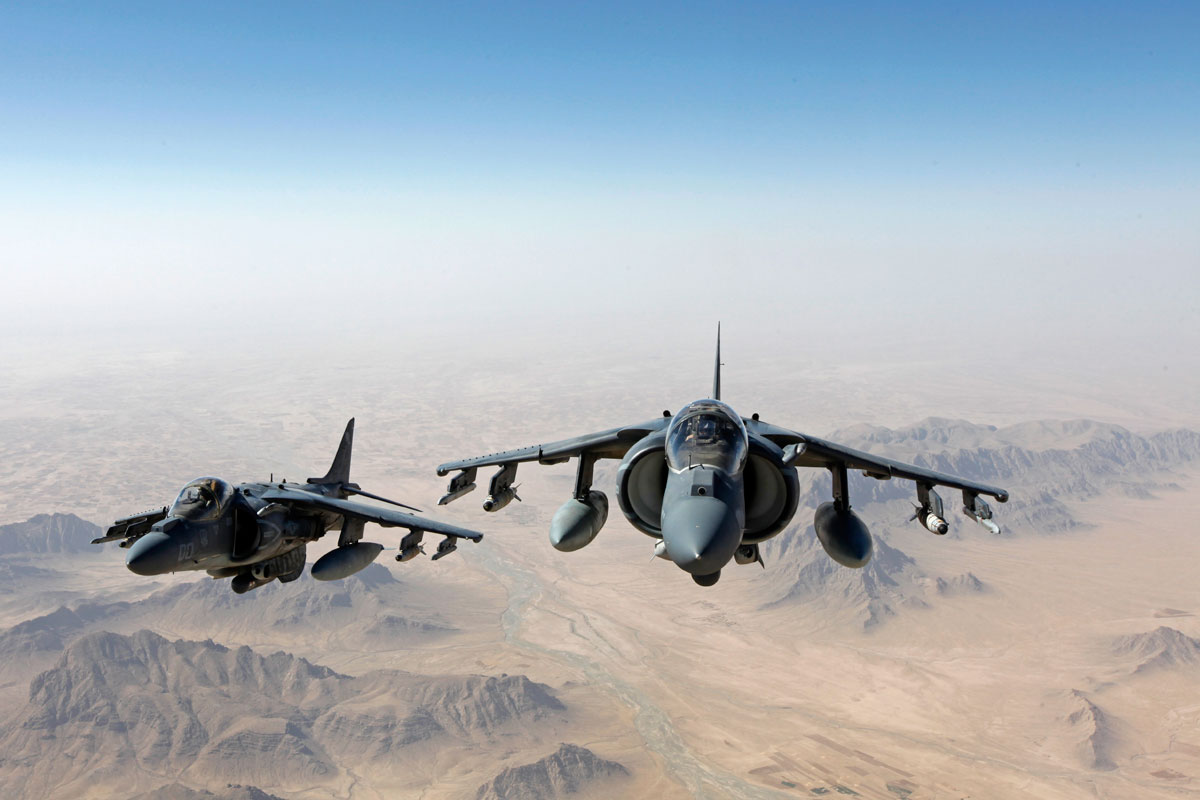

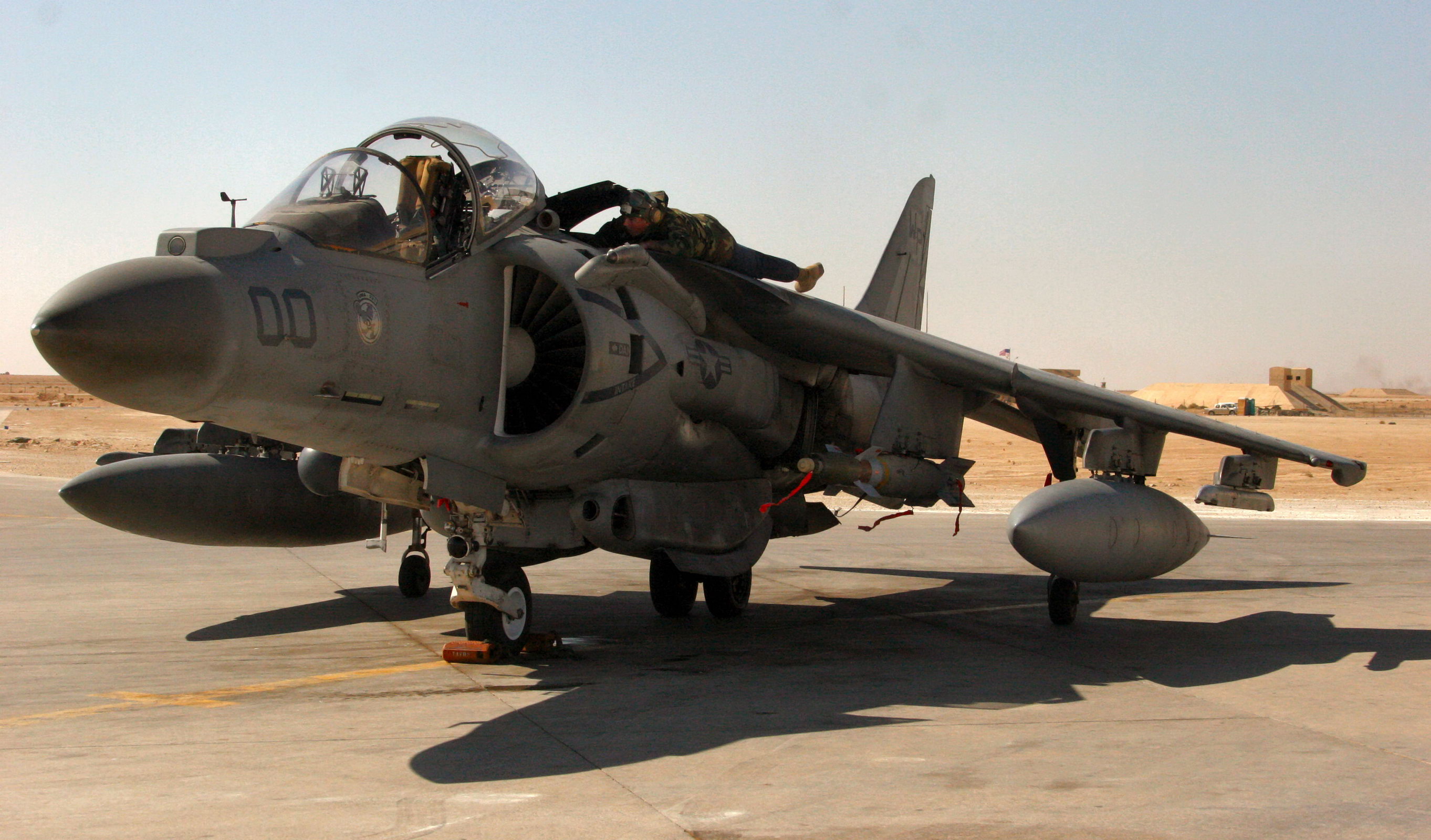

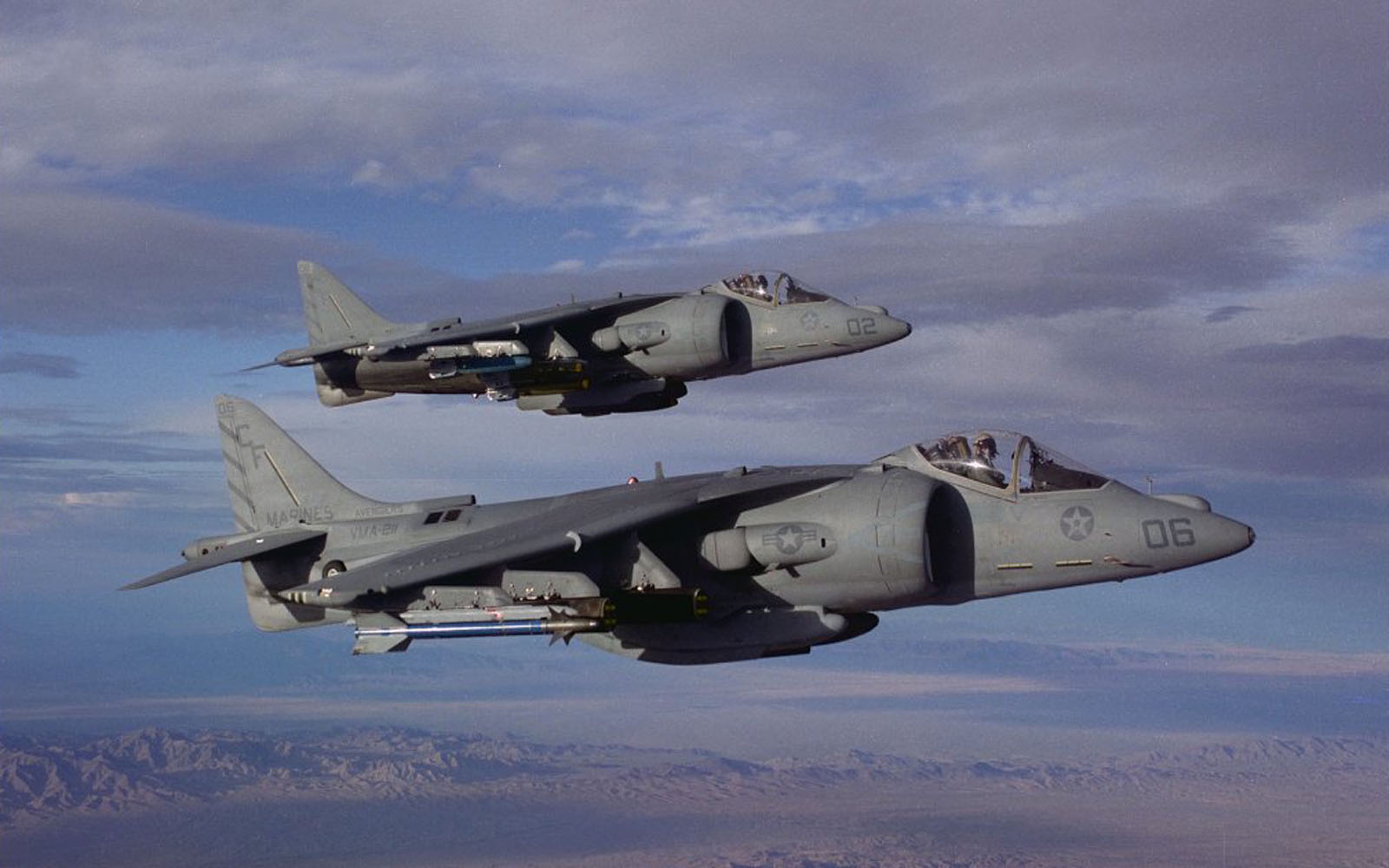

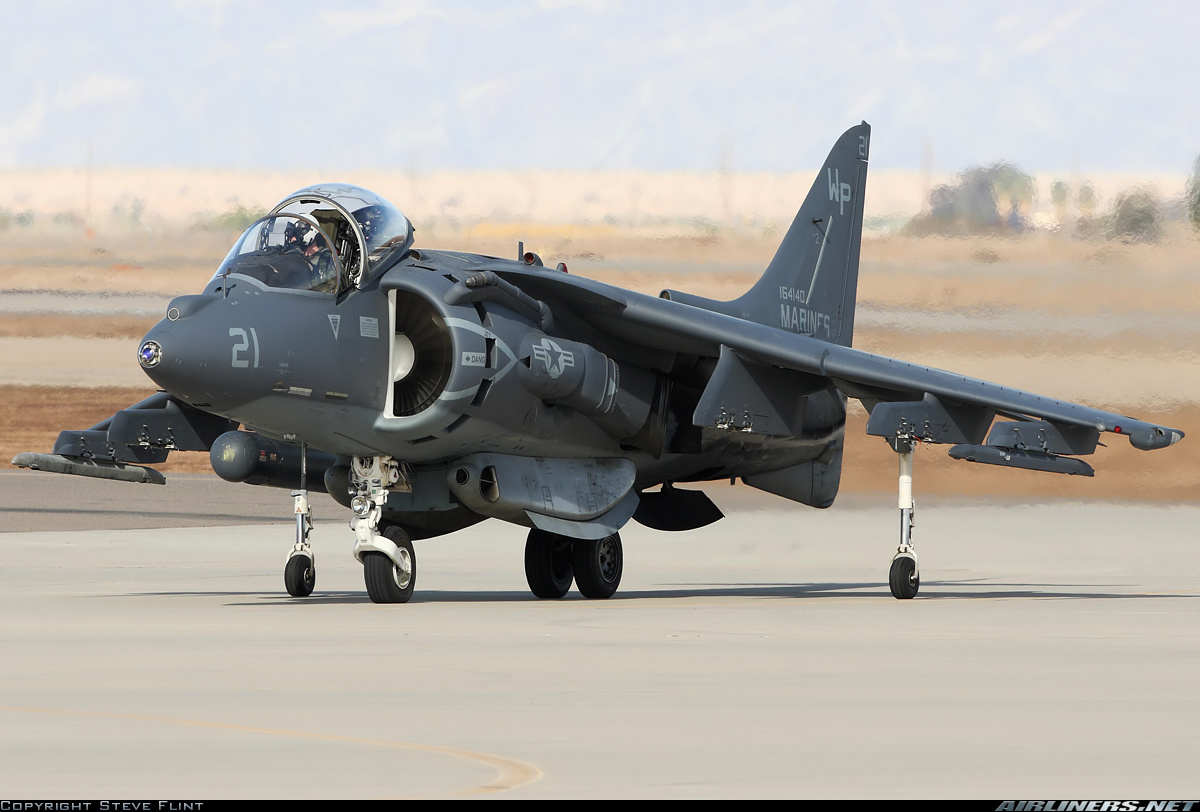

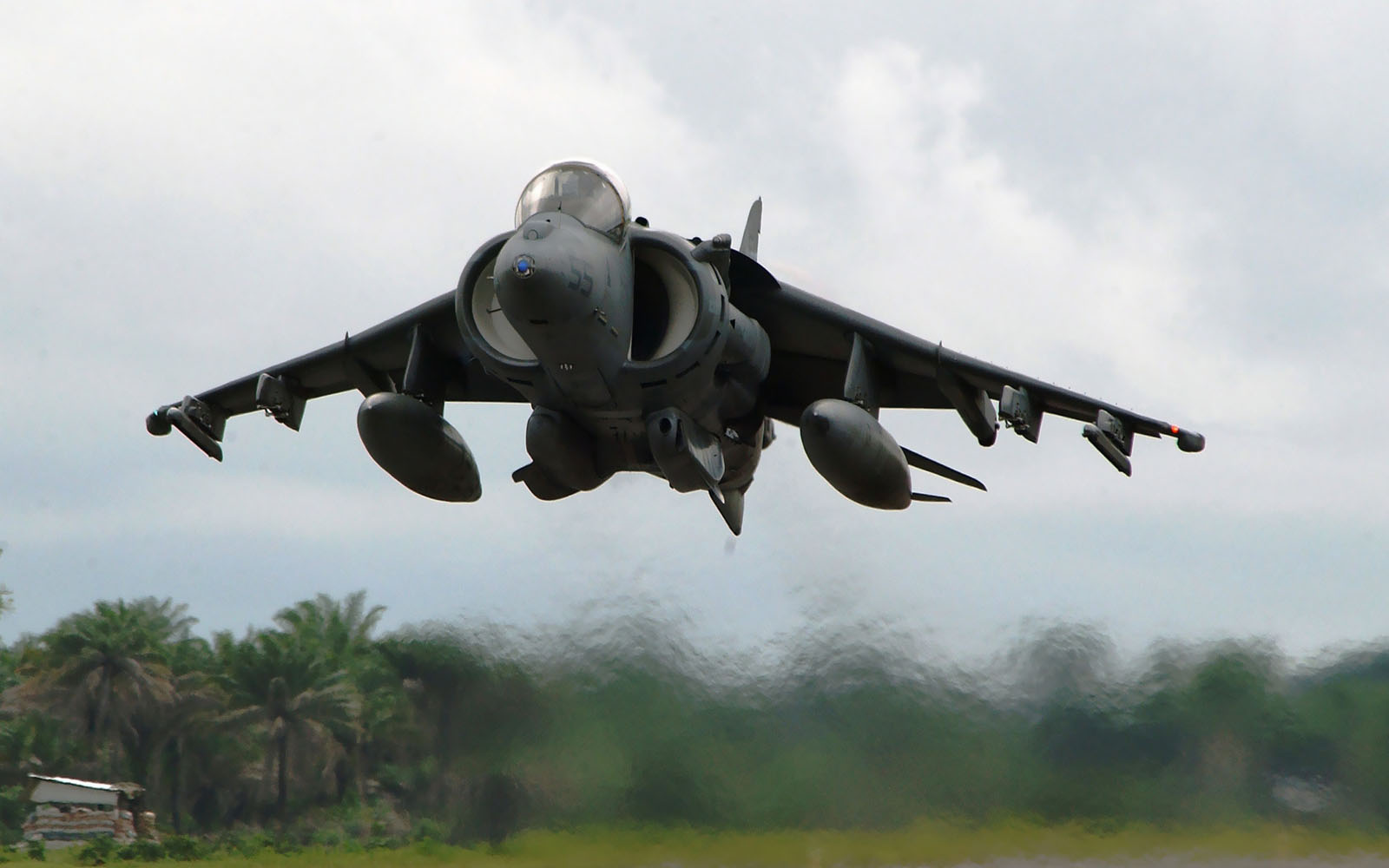

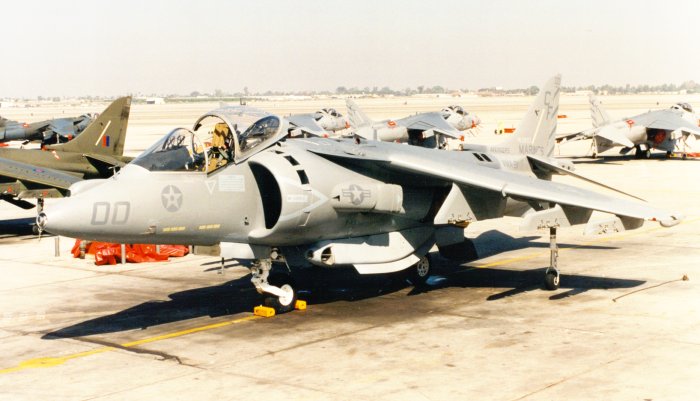

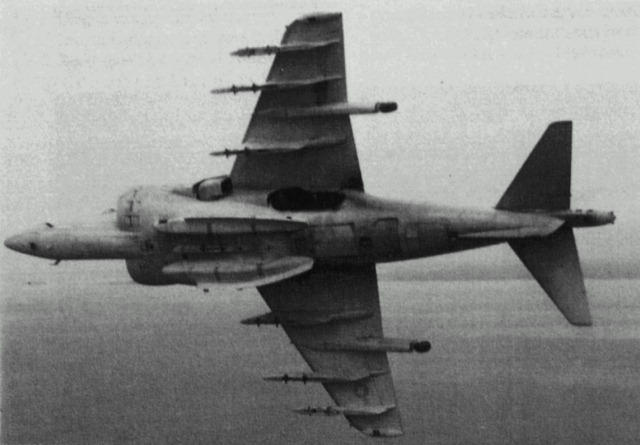

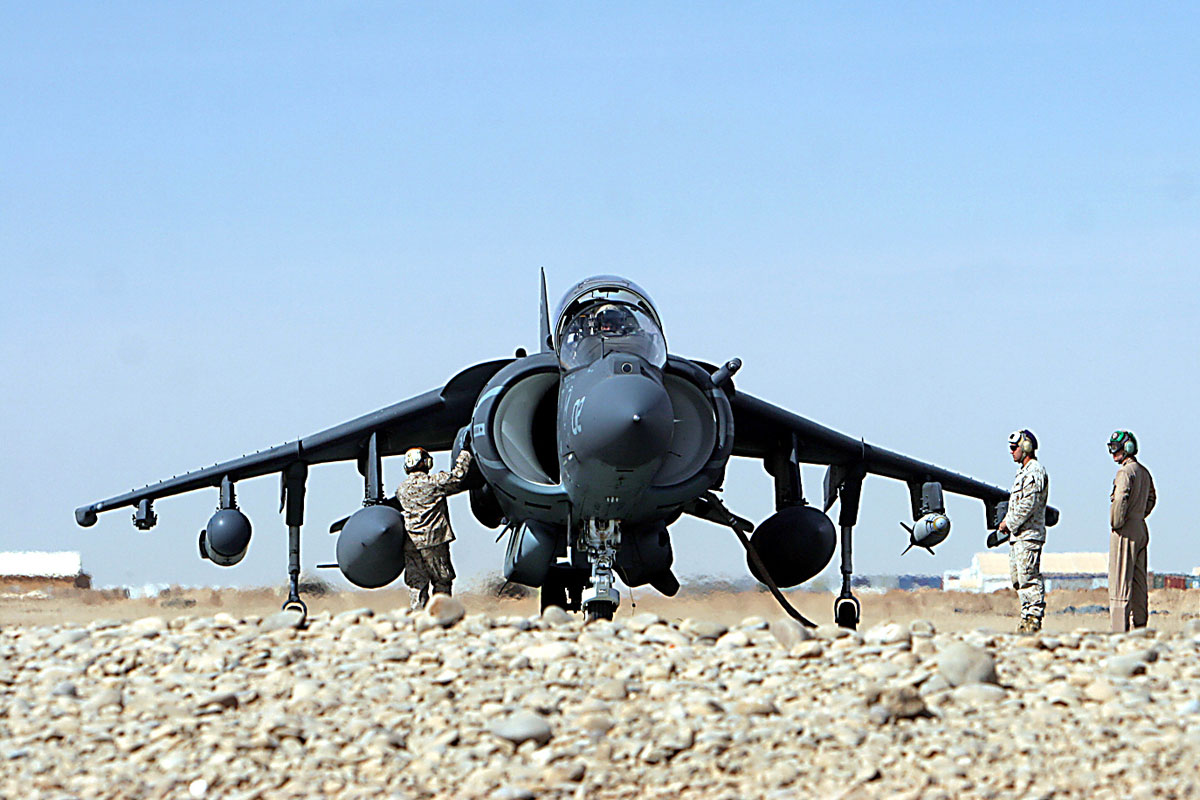

AV-8B的GAU-12/U机炮吊舱

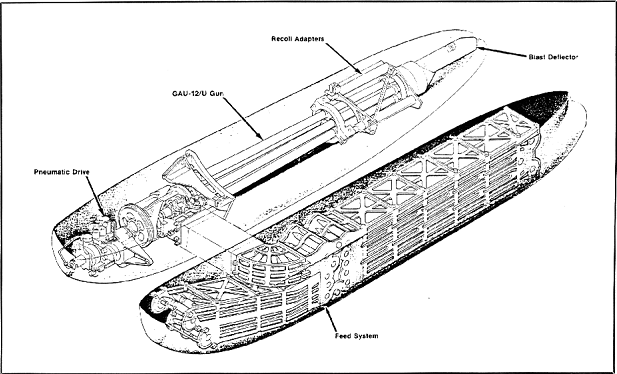

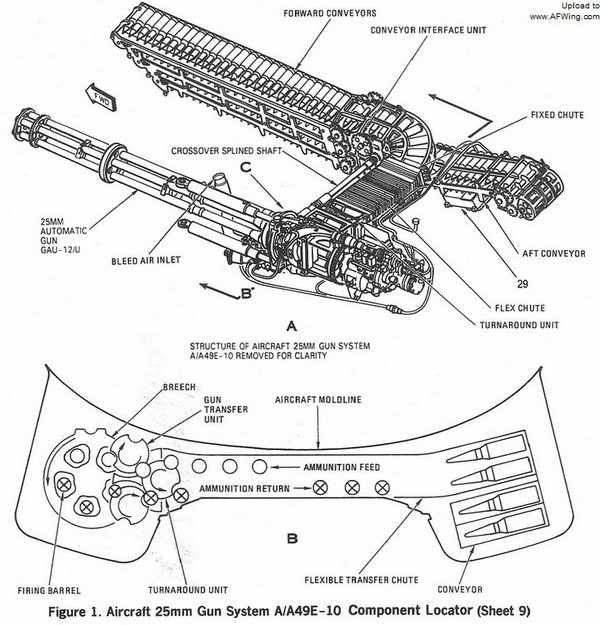

GAU-12/U机炮吊舱的结构

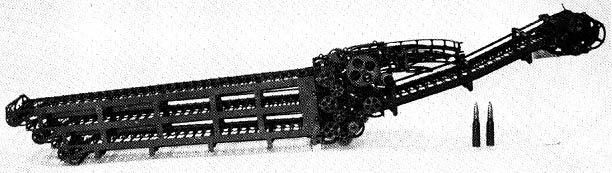

由于吊舱尺寸和形状问题,AV-8B上的无链供弹系统并不是装在圆形的弹鼓中,而是呈三行排列

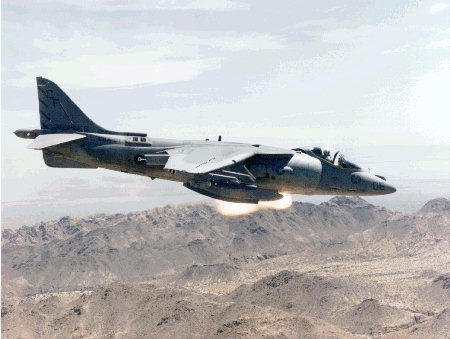

正在用GAU-12开火的AV-8B

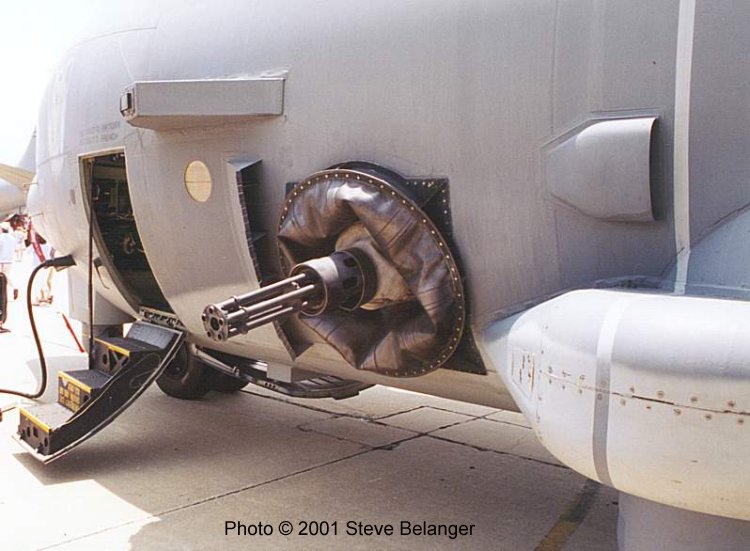

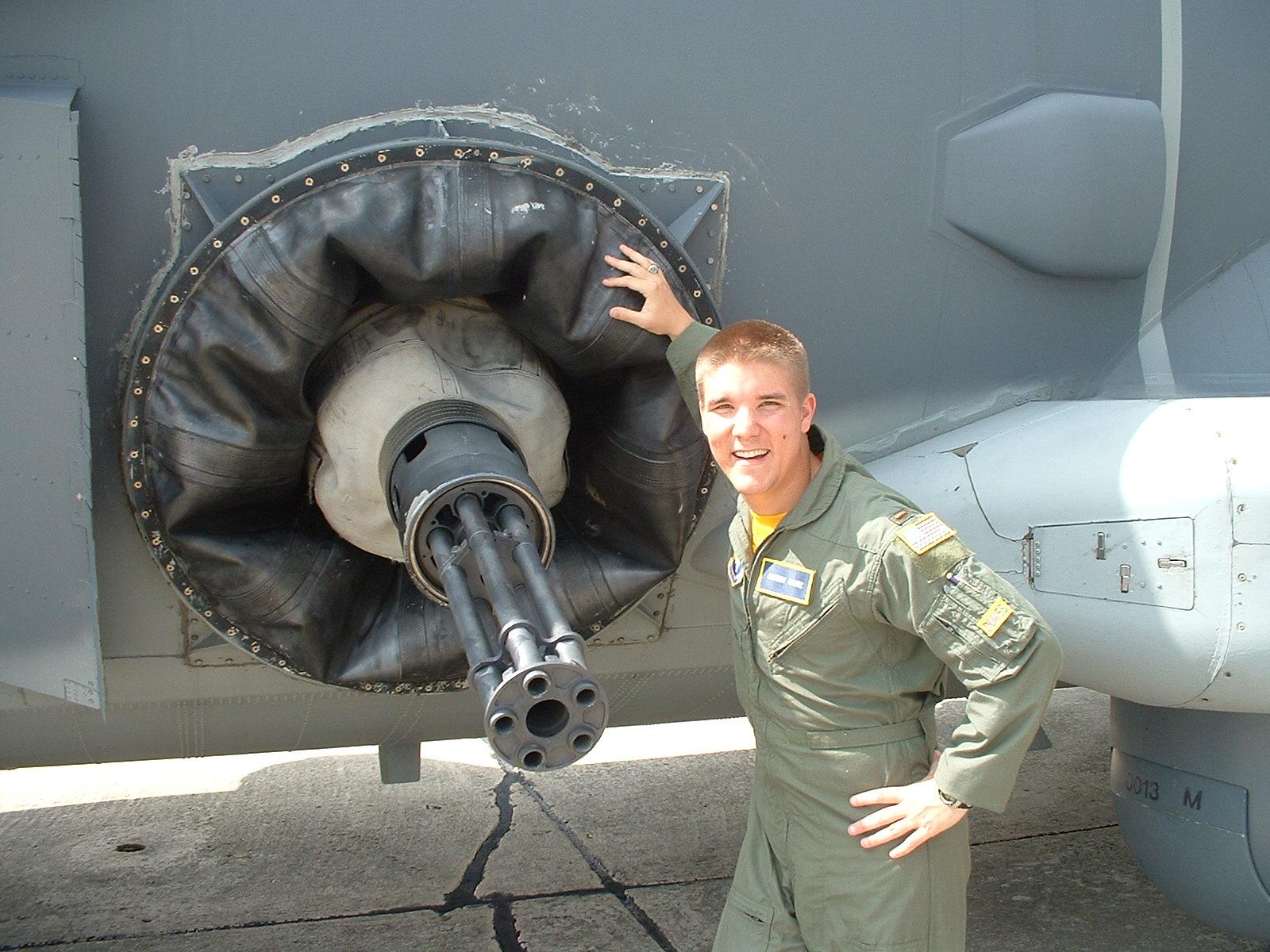

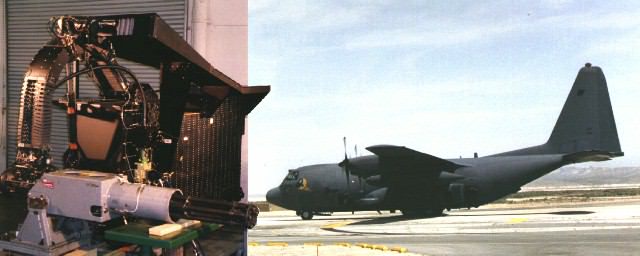

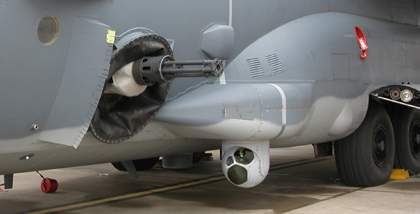

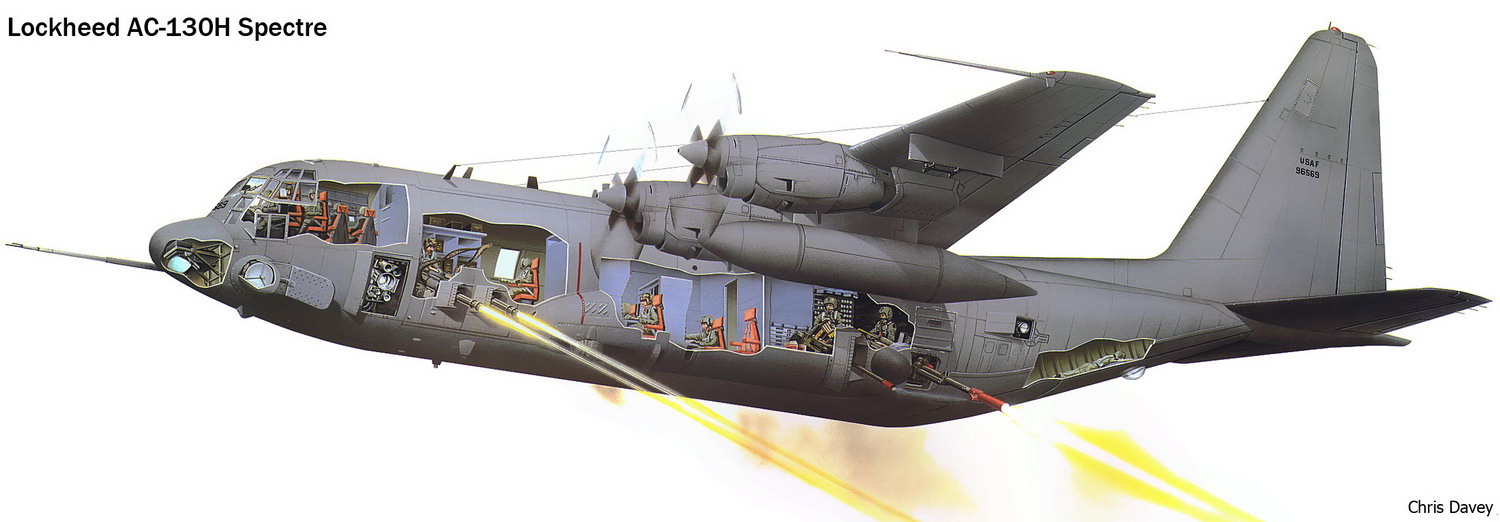

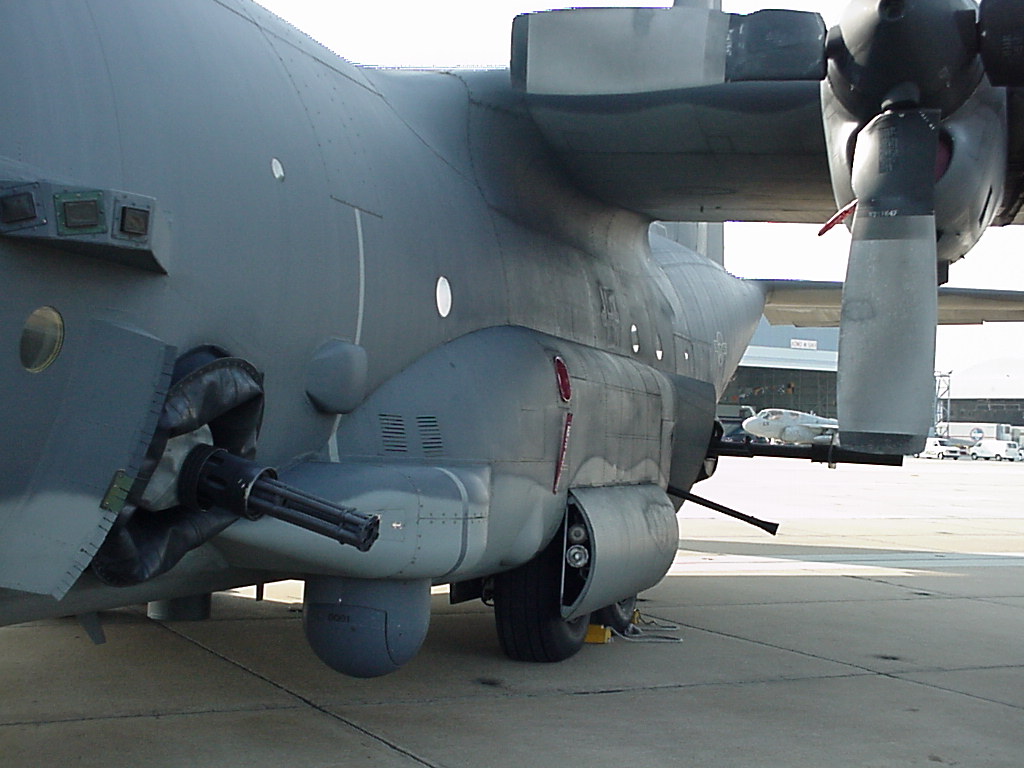

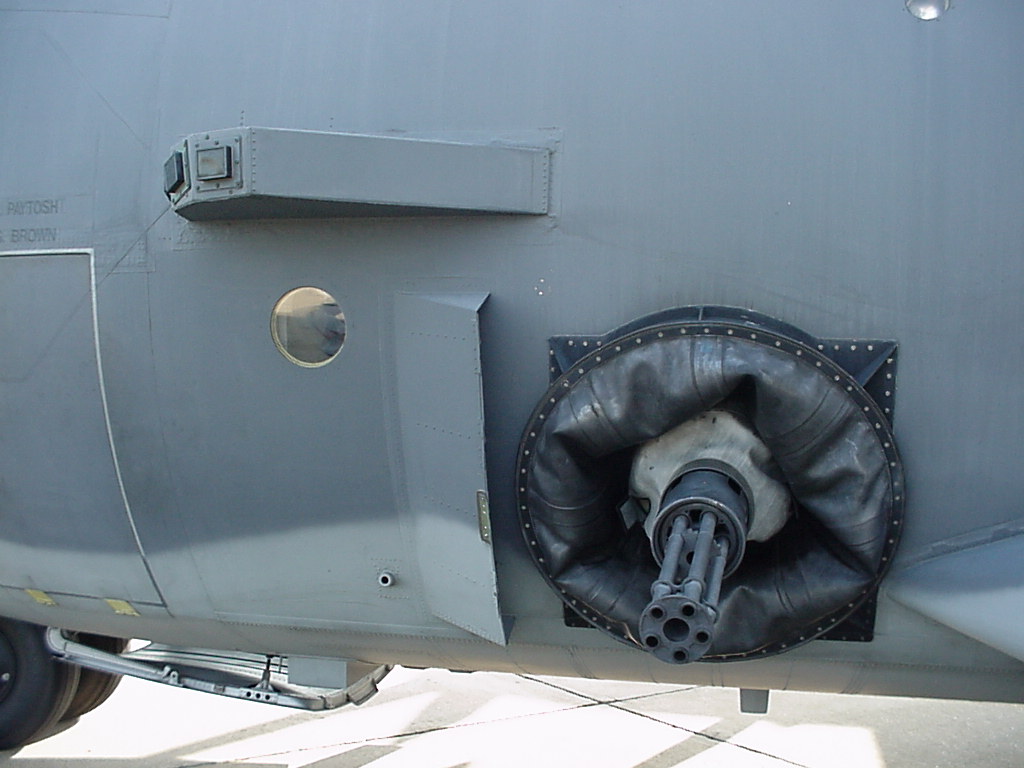

AC-130U上安装的GAU-12系统

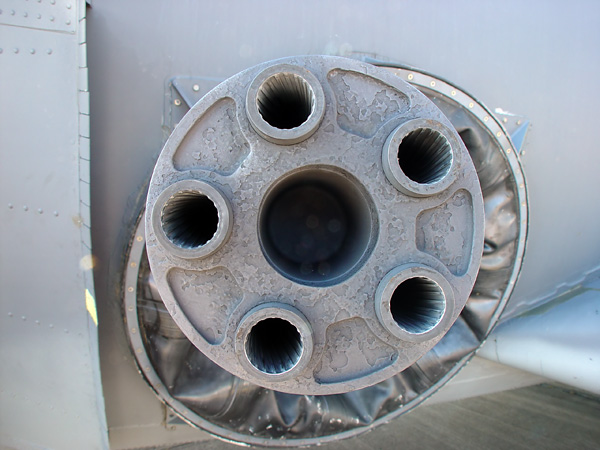

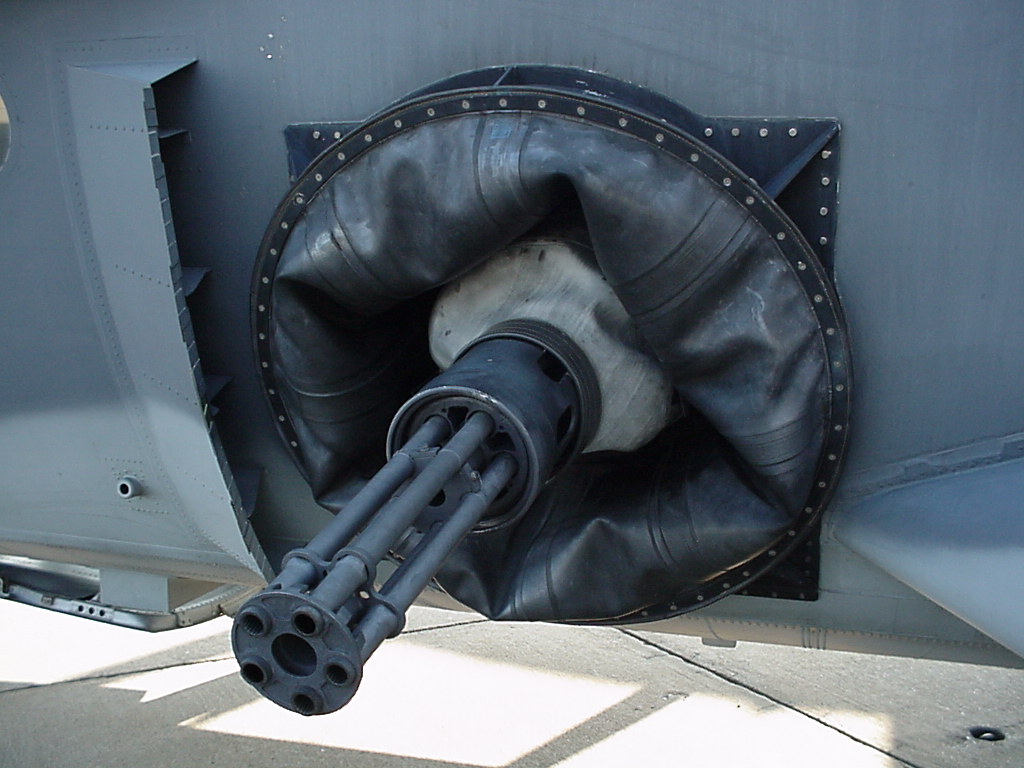

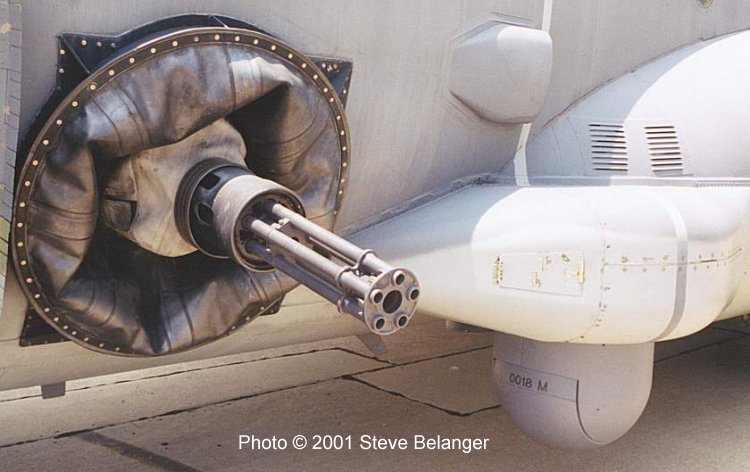

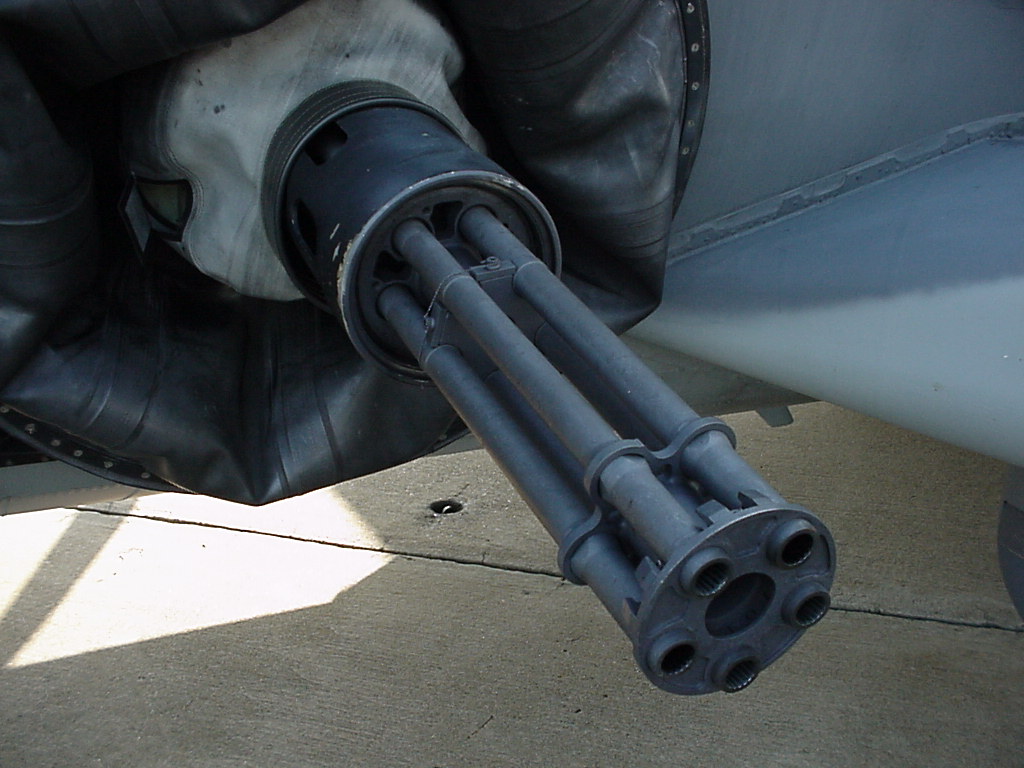

AC-130上的GAU-12炮管特写

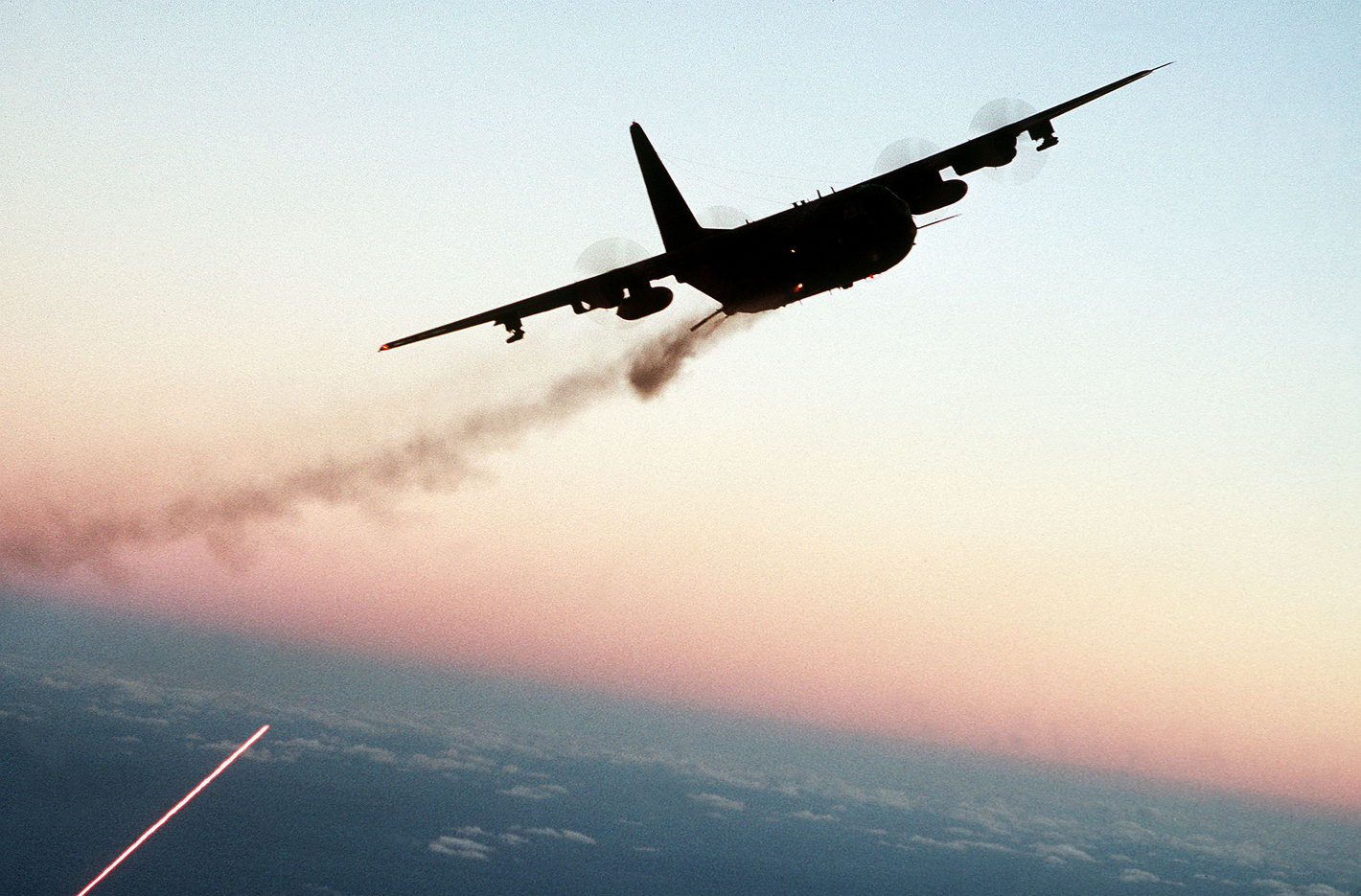

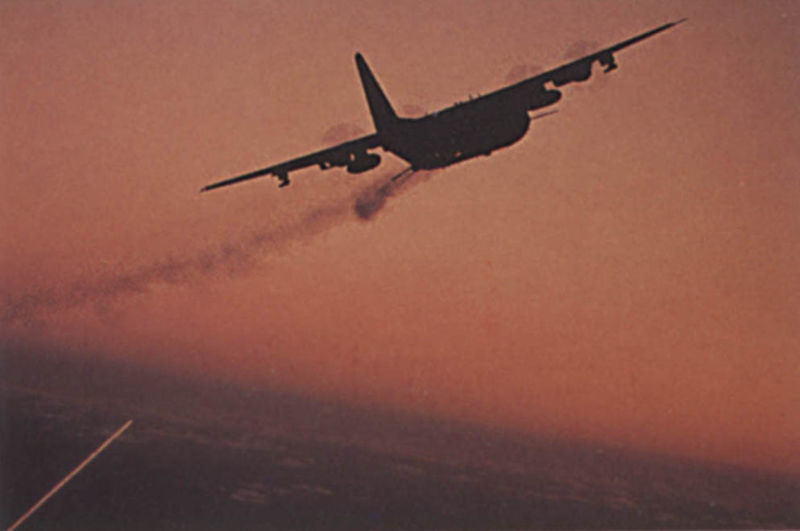

AC-130U上的GAU-12正在扫射

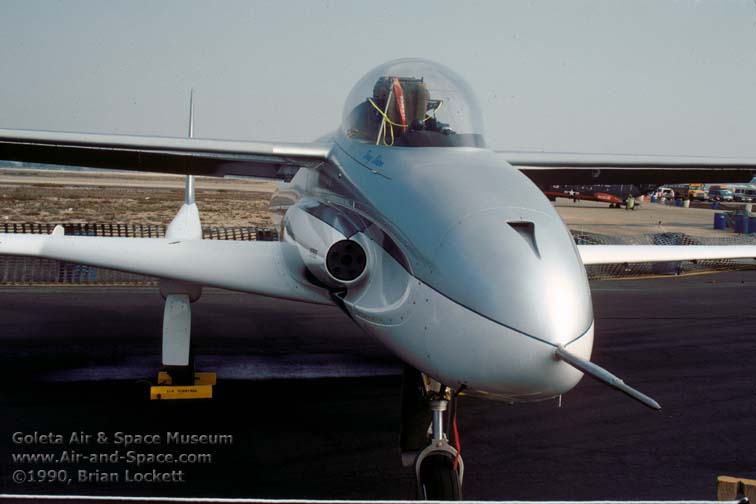

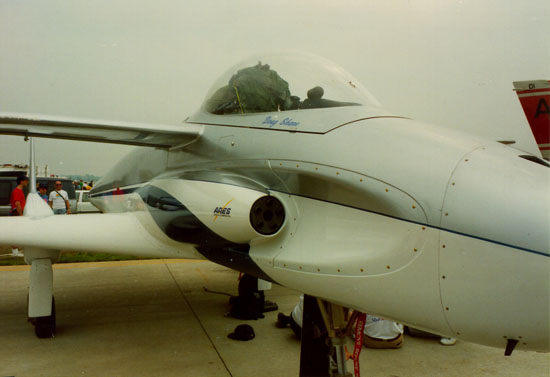

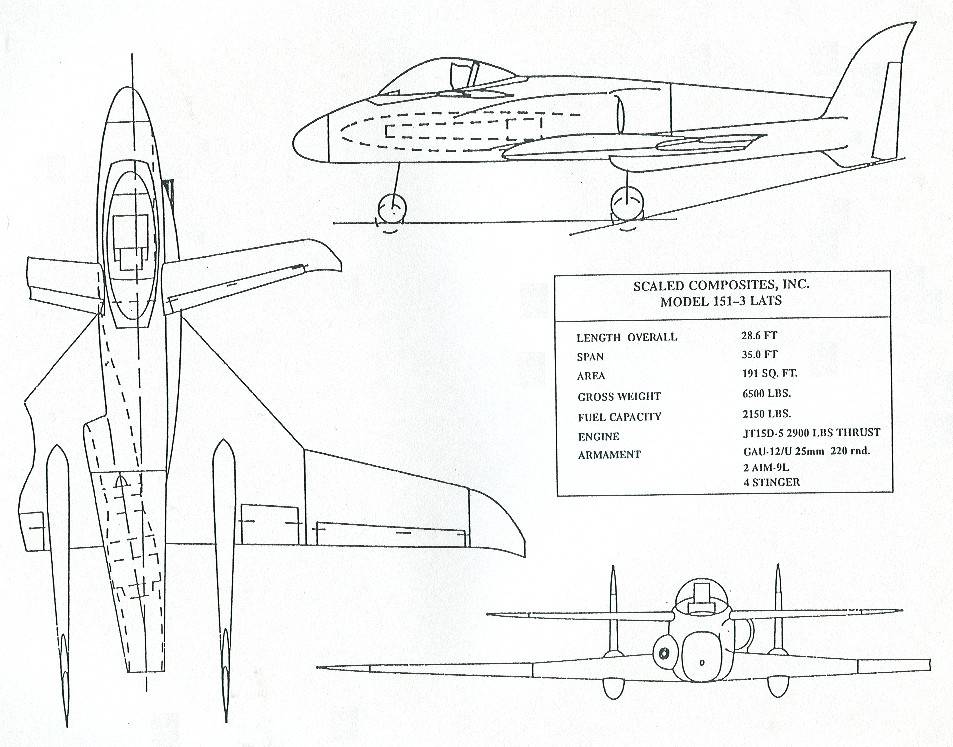

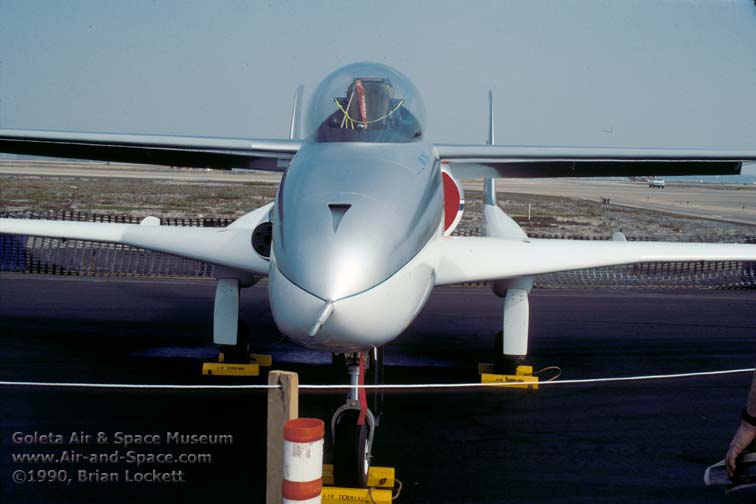

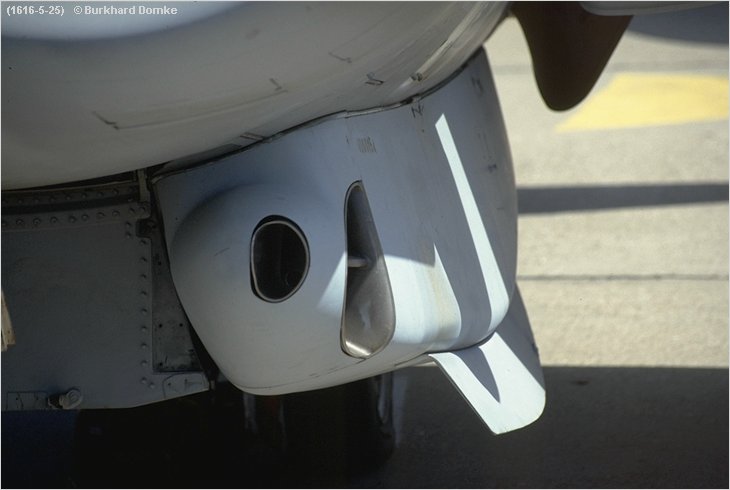

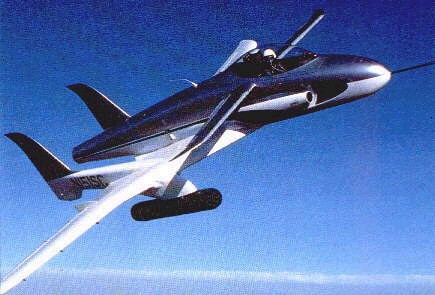

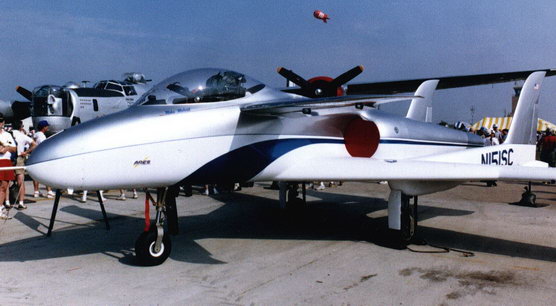

鲁坦151型战神(151 ARES)是1990年代初的一项超轻型攻击机计划,主要是考虑用于对付低烈度战场上的近距支援,或武装扫毒之类的特种作战。“战神”挂载的武器不多,主要武器是一门GAU-12/U机炮——“战神”的特点是非对称机身,进气道在左侧,而机炮安装在右侧,这样设计的目的是避免机炮射击时产生的废气被吸进发动机。

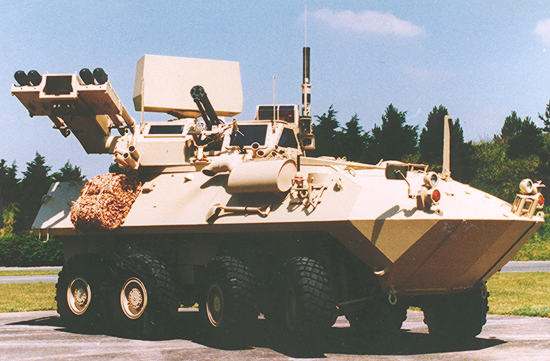

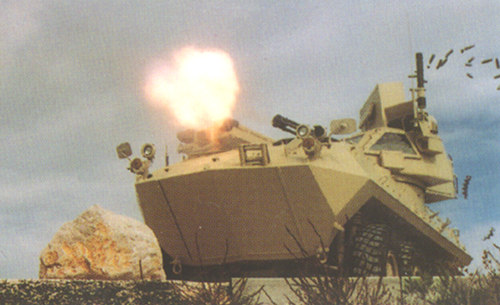

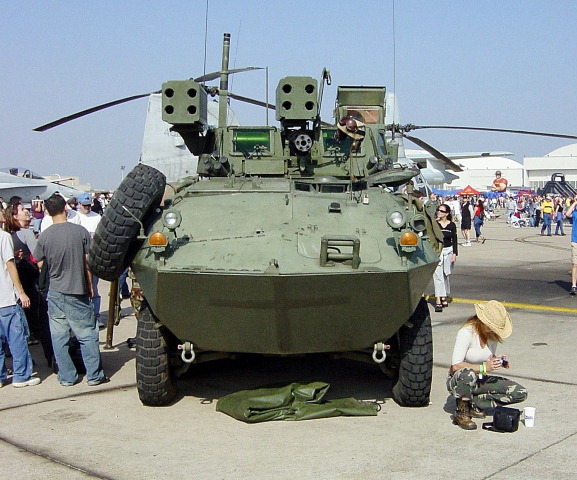

LAV-AD携带25mm炮弹990发,不过在GAU-12的供弹系统上只能放385发,在LAV-AD上的GAU-12的射速降低至1,800rpm




GAU-12/U原本计划用于F-35战斗机,但后来因为重量问题,减重后定型为GAU-22/A

现代加特林"火神"简述M61GAU-4/A [XM130]M195M197GAU-7/AGAU-8/AGAU-13/AGAU-12/UGAU-22/AXM188XM301T250
M134 [GAU-2B/A]及其应用:固定翼飞机直升机舰艇地面民间XM196XM214GAU-6GAU-19/A [GECAL 50]

资料来源:FAS.org

     MILITARY.CZ

     Wikipedia.org

     《THE MACHINE GUN》Volume V(1987年版)
