美国军用轻武器

 →现代加特林—"火神"简述

GAU-4/A(XM130)机炮



: 20×102 mm

M61GAU-4/A [XM130]M195M197GAU-7/AGAU-8/AGAU-13/AGAU-12/UGAU-22/AXM188XM301T250
M134 [GAU-2B/A]及其应用:固定翼飞机直升机舰艇地面民间XM196XM214GAU-6GAU-19/A [GECAL 50]

美国空军的GAU-4/A(陆军型号XM130)是M61的内能源型号,该型号是在1956年至1959年间研制的。完成测试后,在1965年开始生产,1966年开始正式装备部队(但在陆军始终是用XM为前缀的试验定型),至1972年11月停产为止,一共生产了1,102具GAU-4/A。

GAU-4/A采用的是导气式工作原理,其导气装置安装在6根炮管的其中3根上。这种型号的炮身重量虽然比外能源的M61还重了约10磅(约4.5kg),但由于不需要增加供电系统,所以全系统总重量与M61接近,因此美国空军把GAU-4/A应用到SUU-23/A(陆军型号为XM25)机炮吊舱上使用。

SUU-23/A机炮吊舱由SUU-16/A机炮吊舱改进而来,因此外形很相似。SUU-23/A可携带1,200发M50系列炮弹,装满弹后全重780kg,采用单回路无链供弹系统供弹。虽然GAU-4/A的理论射速最高可达6,000发发/分,但SUU-23/A机炮吊舱一般是调到5,400发/分。SUU-23/A系统总重比SUU-16/A要大,但由于SUU-16/A的空气涡轮发动机不能在低速飞行中使用,因此SUU-23/A的应用场景更广泛。然而由于依靠内能源驱动炮管转动和供弹装置的动力不太够,所以经常会出现故障。

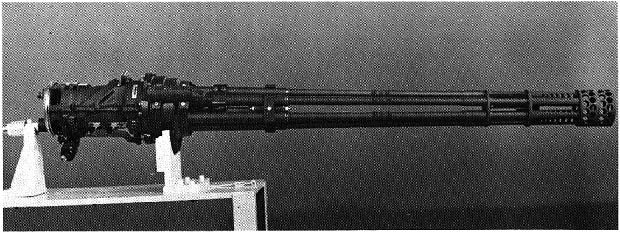

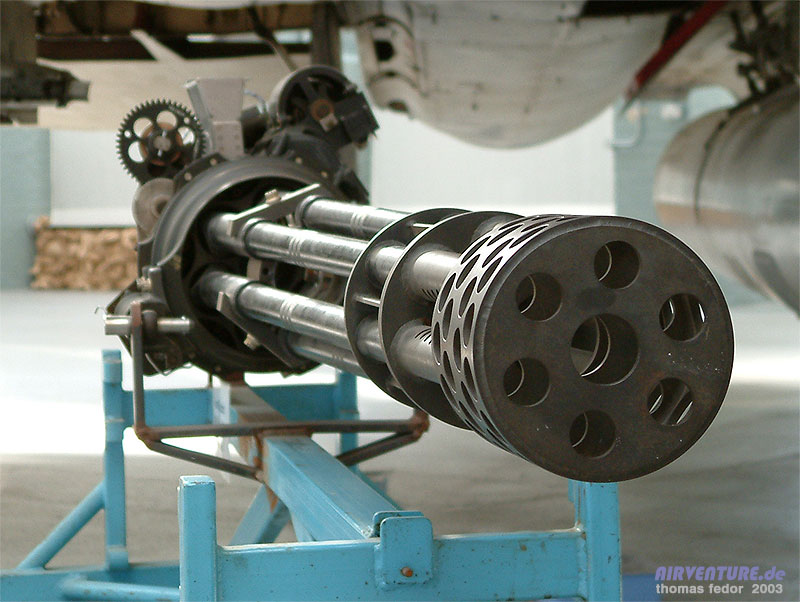

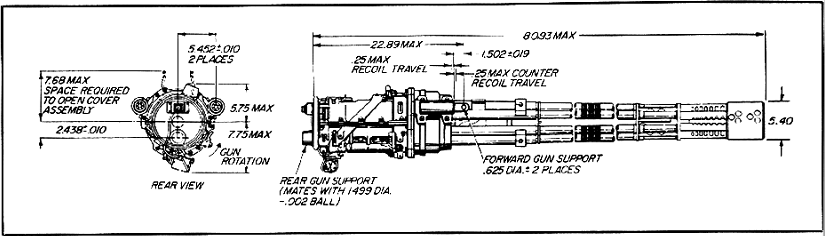

GAU-4/A内能源动力的“火神”炮

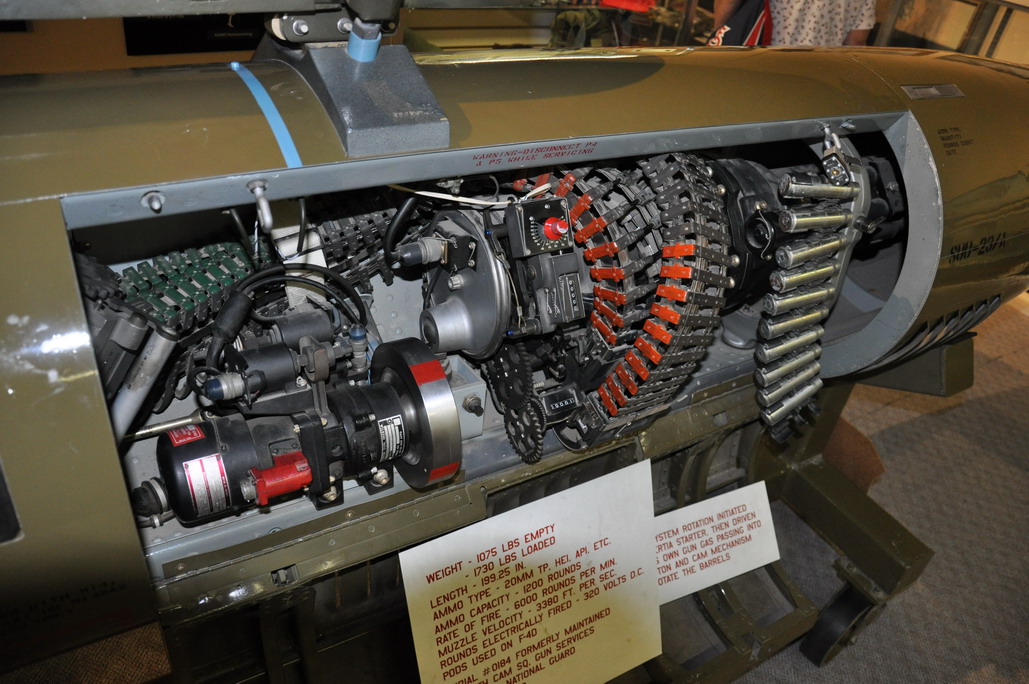

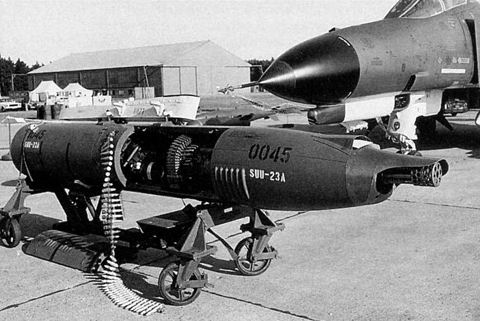

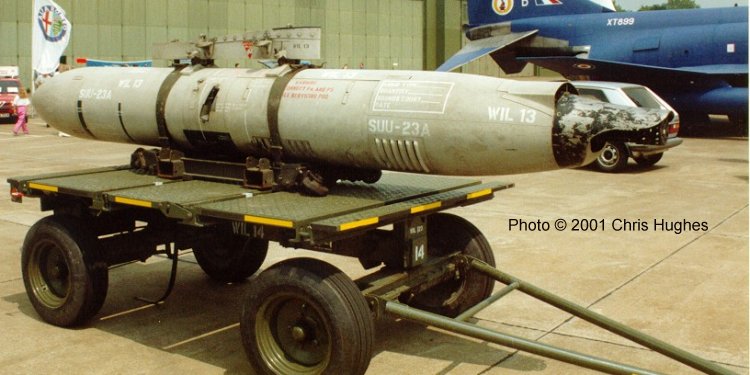

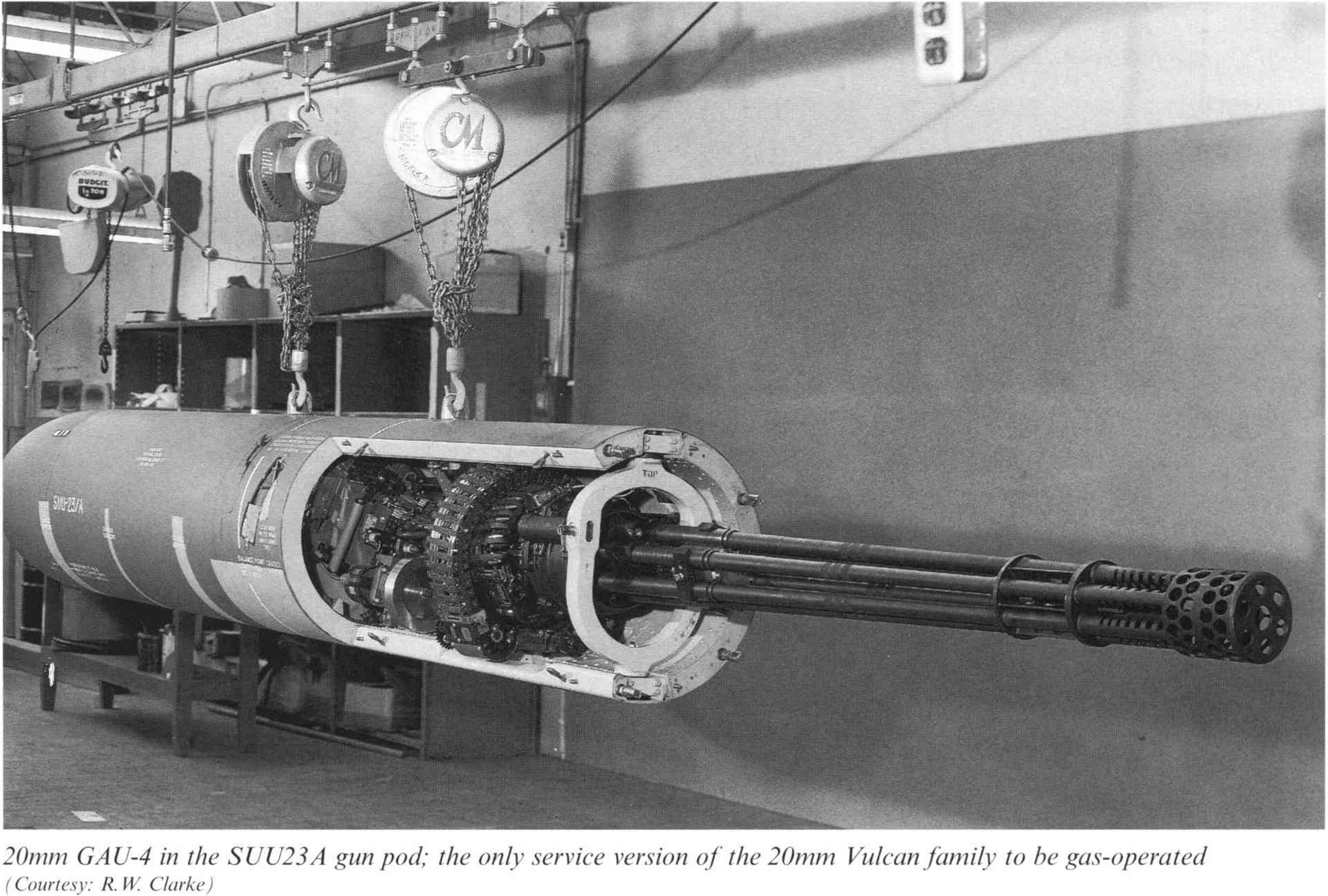

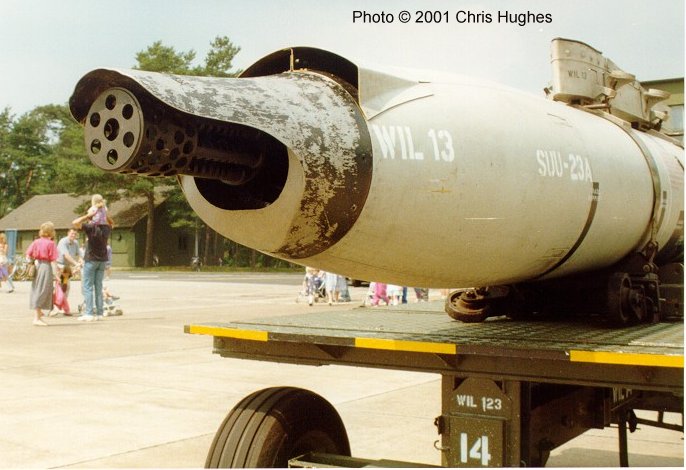

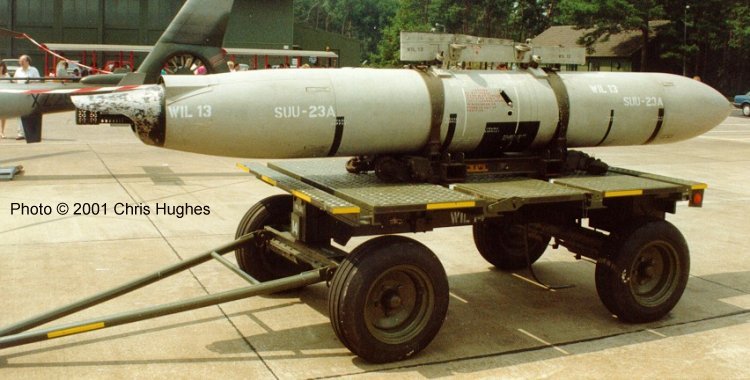

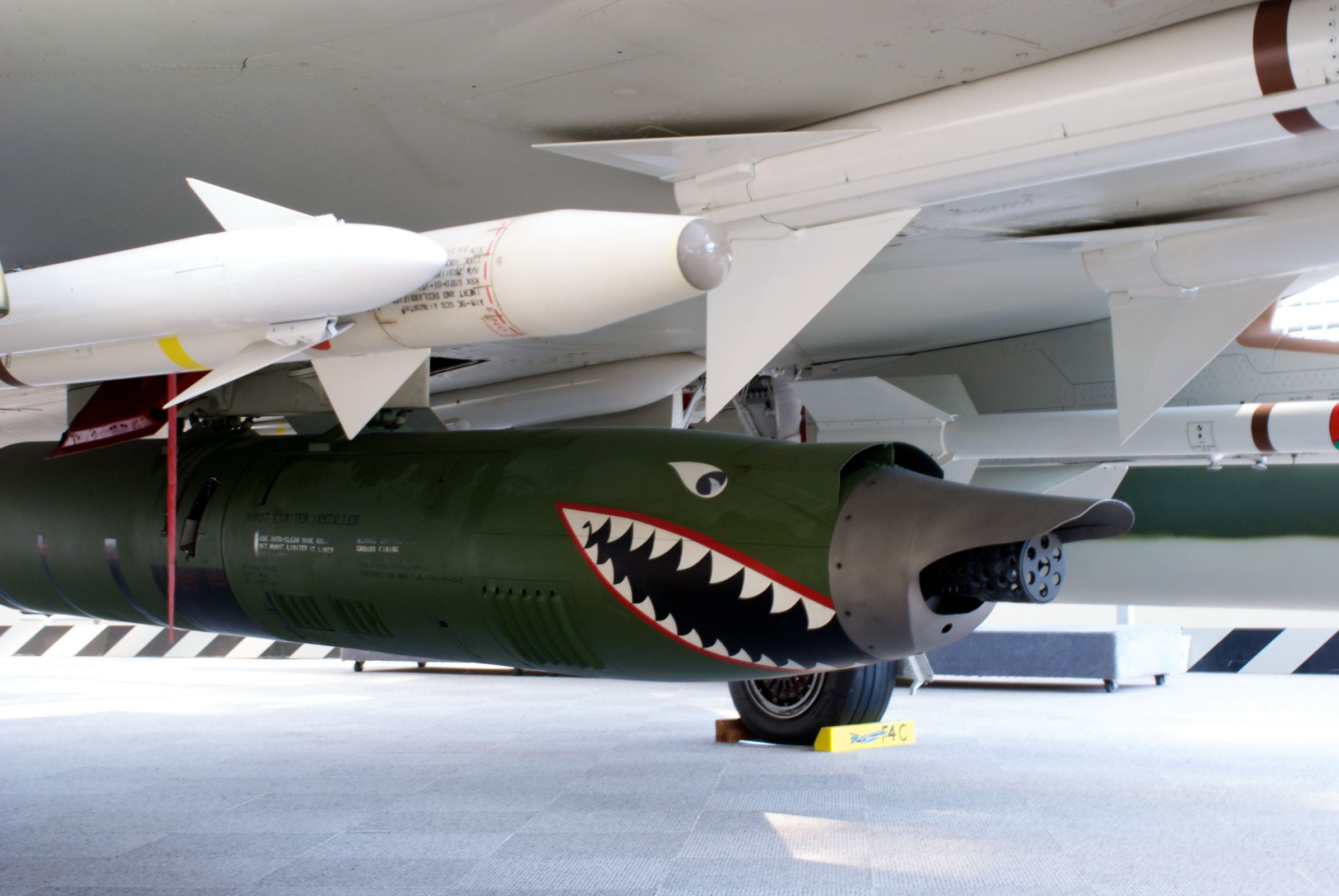

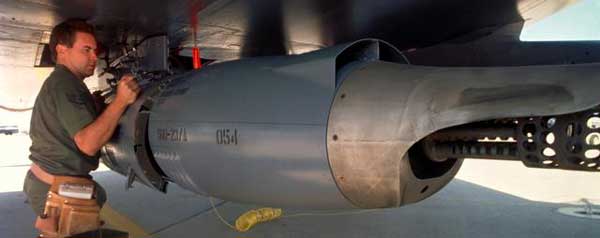

SUU-23/A机炮吊舱(陆军型号XM25),内装GAU-4/A内能源动力的加特林机炮

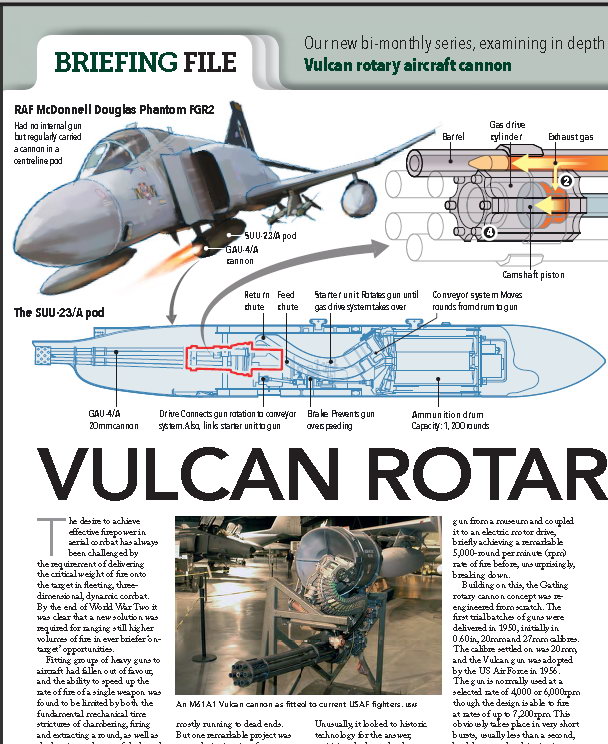

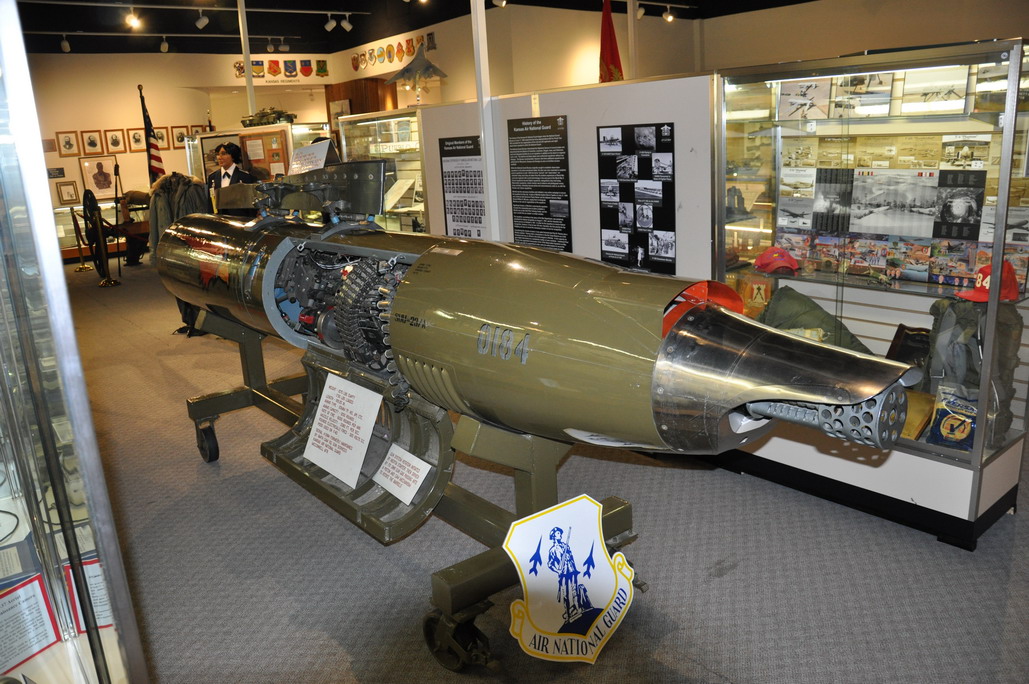

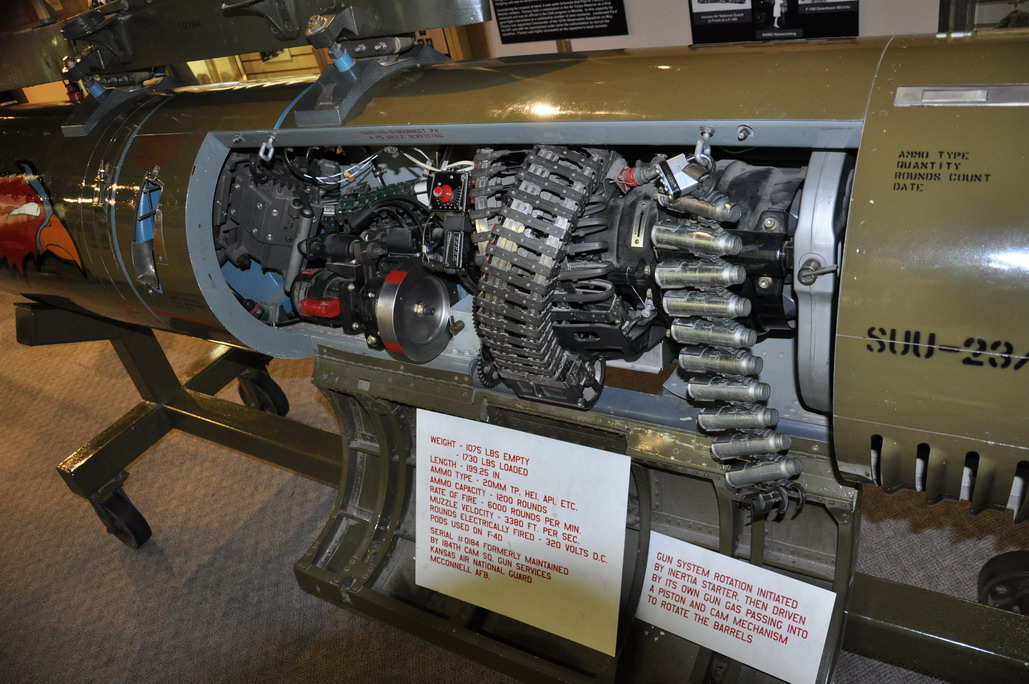

SUU-23/A的结构

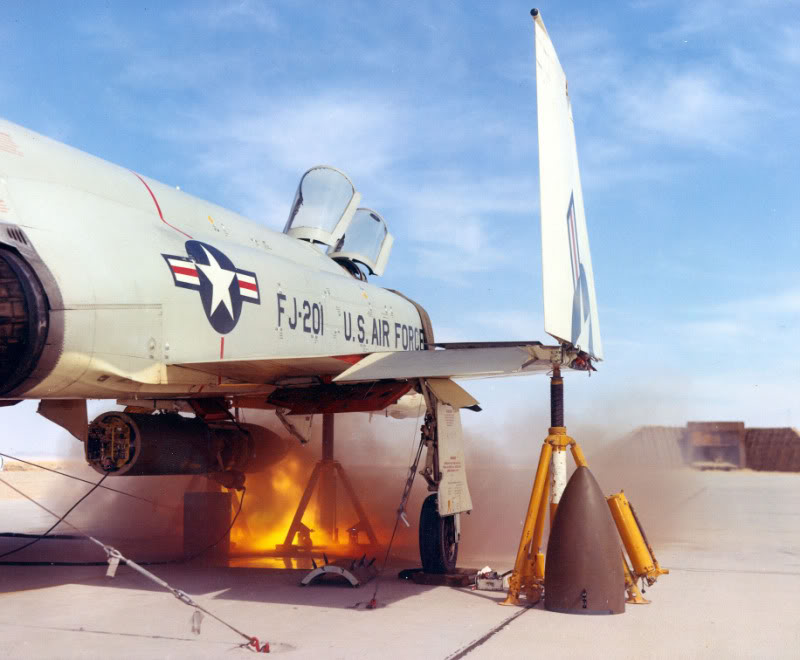

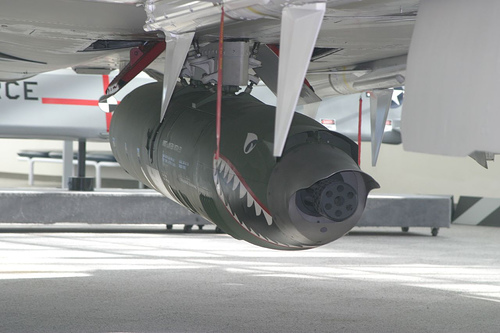

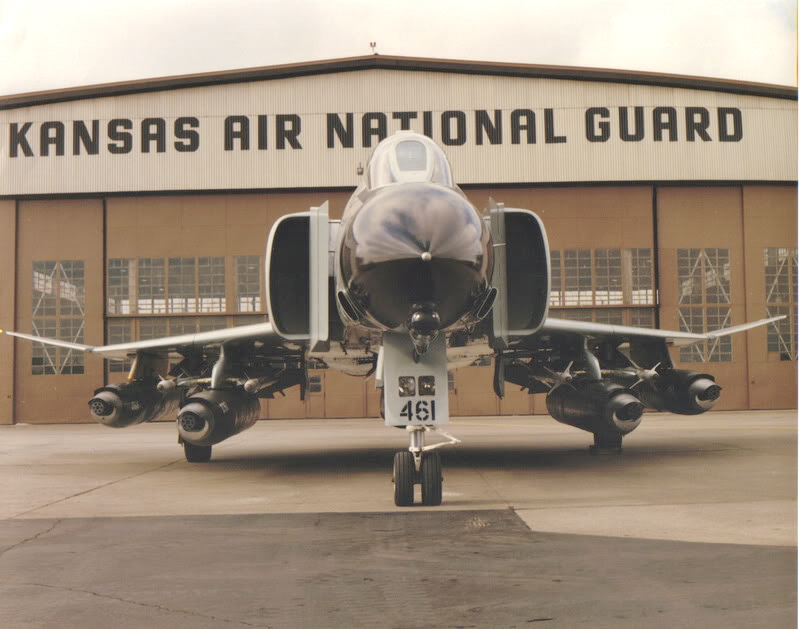

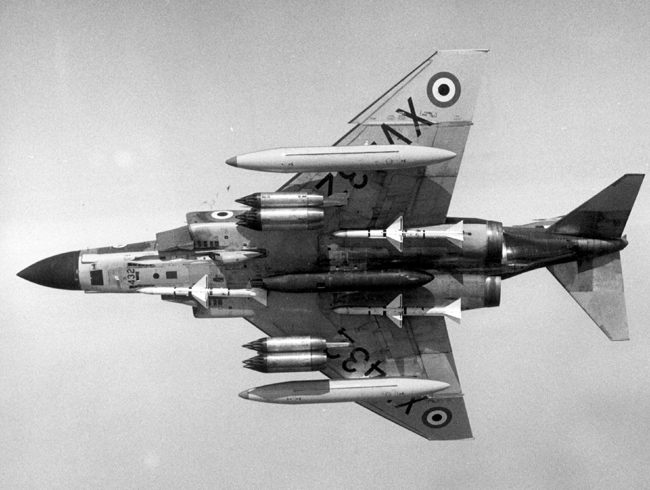

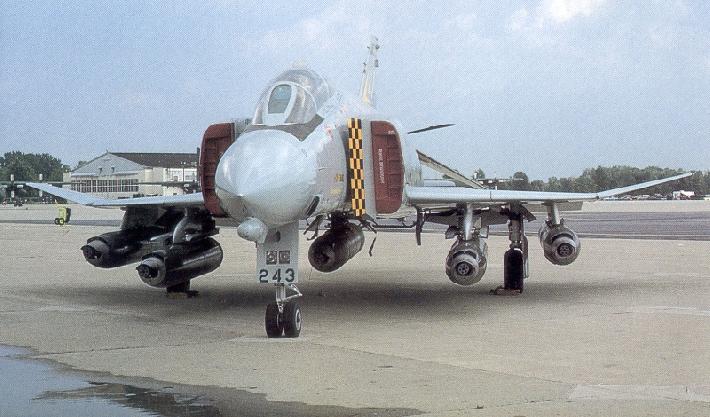

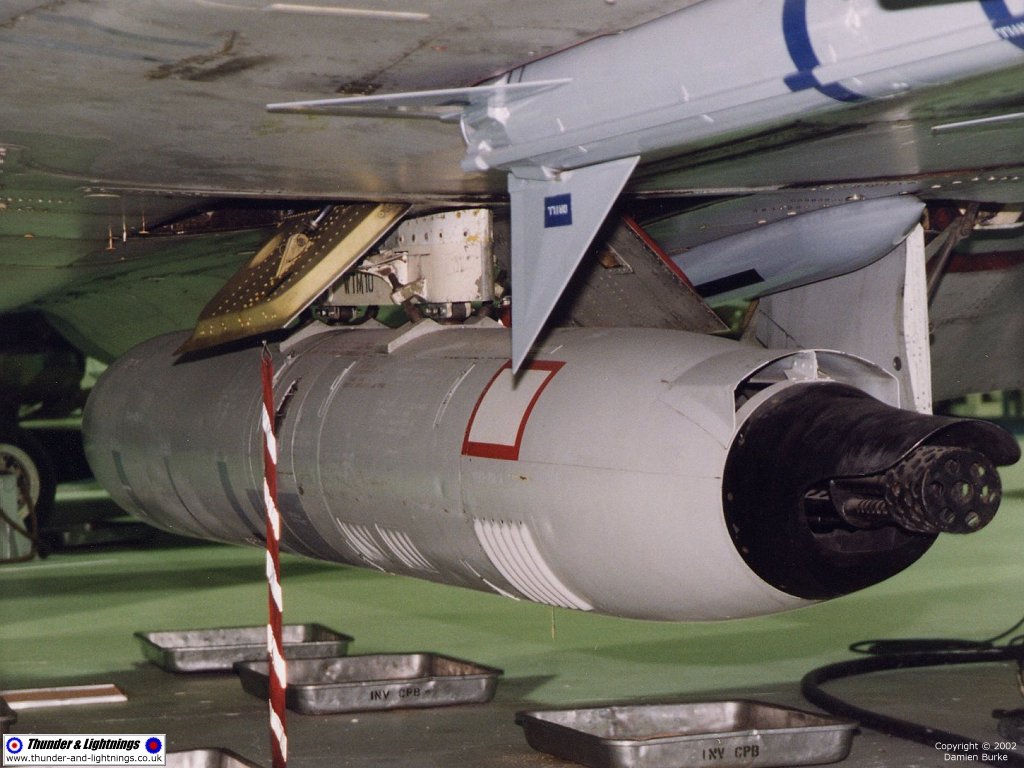

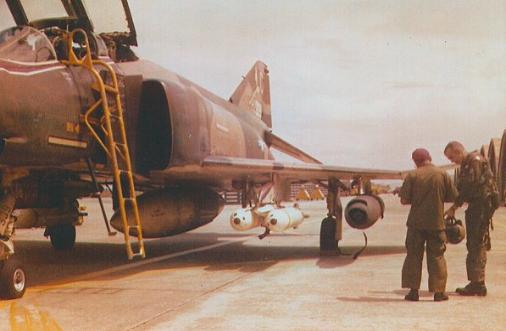

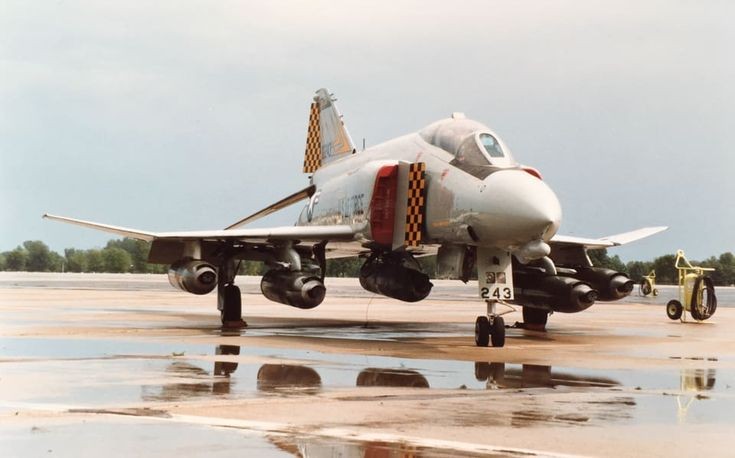

SUU-23/A吊舱多作为早期F4战斗机的武器

现代加特林"火神"简述M61GAU-4/A [XM130]M195M197GAU-7/AGAU-8/AGAU-13/AGAU-12/UGAU-22/AXM188XM301T250
M134 [GAU-2B/A]及其应用:固定翼飞机 直升机舰艇地面民间XM196XM214GAU-6GAU-19/A [GECAL 50]

资料来源:FAS.org

     《THE MACHINE GUN》Volume V(1987年版)
