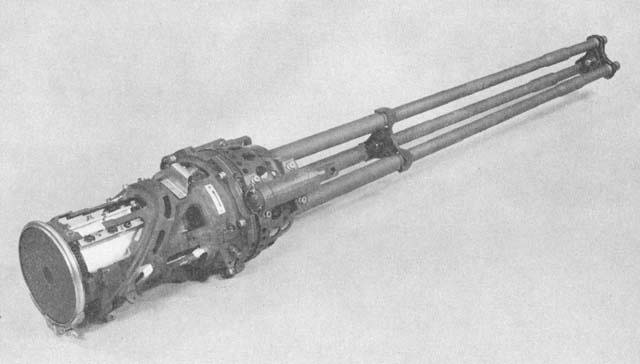

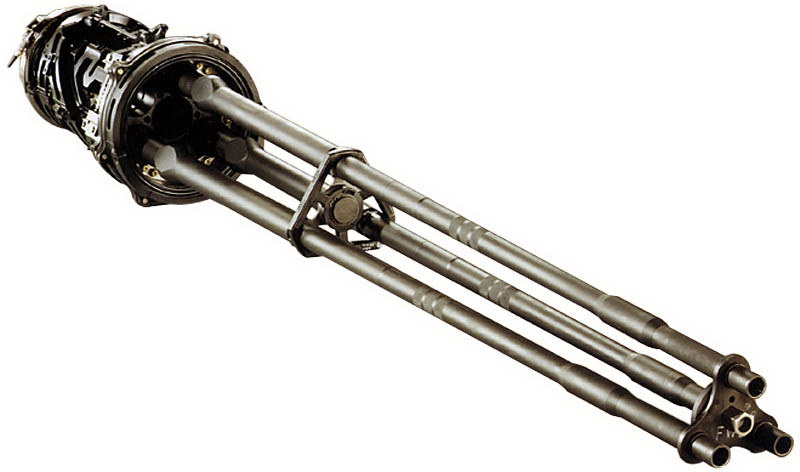

M197机炮



: 20×102 mm

M61GAU-4/A [XM130]M195M197GAU-7/AGAU-8/AGAU-13/AGAU-12/UGAU-22/AXM188XM301T250
M134 [GAU-2B/A]及其应用:固定翼飞机直升机舰艇地面民间XM196XM214GAU-6GAU-19/A [GECAL 50]

M197机炮正式名称为M197自动炮(M197 Automatic Gun)被应用得并不广,但却很常见,因为这种20mm三管加特林机炮是AH-1“眼镜蛇”系列武装直升机的主要武器。研制M197的原因是根据越南战争的经验表明,炮艇机上使用的7.62mm机枪威力和射程不足,于是通用电力公司于1968年在M61的基础上把炮管减少到3根,最大射速也降低到原来的四分之一,以便能在轻型飞机或直升机上使用了。M197机炮通用M61的M50系列和PGU系列20mm炮弹。

在AH-1直升机上,M197机炮是M97武器系统的一部分,取代最初在AH-1直升机上使用的M28武装系统和XM35武装系统。最早在AH-1S型上使用的是M97E1,后来改进为M97E2。然后从AH-1F型开始改进为M97A3和M97A4,M97A4一直使用至今。

在AH-1直升机上,可携带750发20mm炮弹。M97系统中的M197机炮要配合M89或M89E1脱链机构,这主要是考虑到弹链装填会比较方便快捷,比较适合在简陋的野战条件下为直升机补充弹药。机炮安装在A/A49E-7炮塔上,水平转向200度,垂直转向60度。M97的理论射速为每分钟730发(±50发),不过最高可调至2,000~3,000发/分。标准的射击方式是一次100发的长点射,两次点射之间冷却几秒。

目前M197机炮仍在最新的AH-1W及AH-1Z武装直升机上使用,虽然转管式机炮在理论上是非常可靠,但据说美国海军陆战队飞行员一直报告该武器系统有惊人的卡壳率(据说是大于30%)。虽然美国海军陆战队和制造商都意识到这个问题,但却没有具体的改进项目纳入AH-1Z计划中。同时,他们期望通过培训勤务人员来减少出现这种故障的机会。

M197机炮目前的承包商是通用动力公司武装系统分部(General Dynamics Armament Systems)。


M197使用的20mm弹链

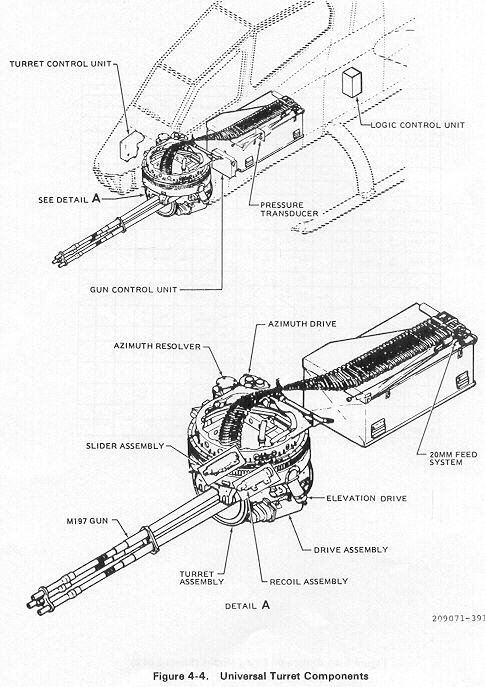

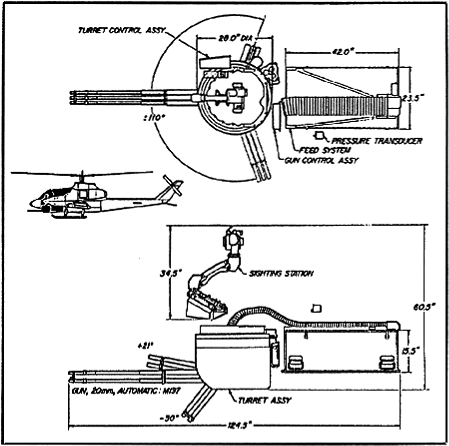

A/A49E-7炮塔的转向角度

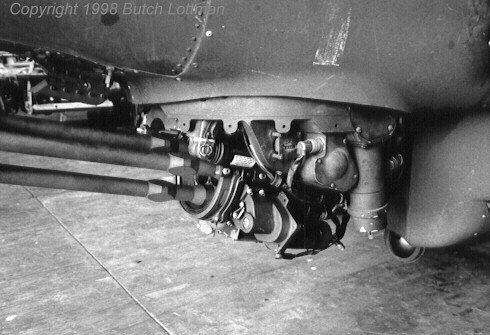

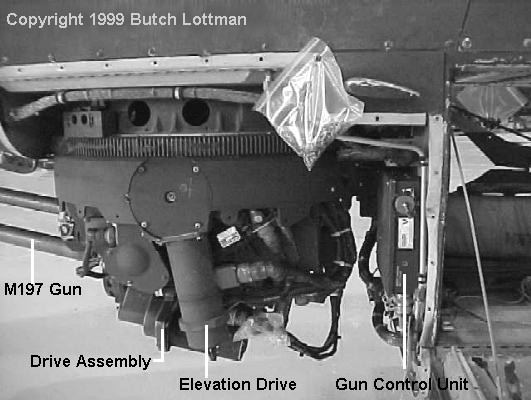

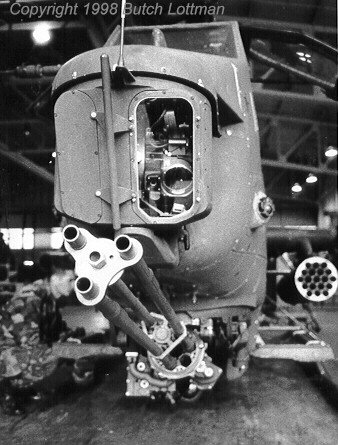

A/A49E-7炮塔特写

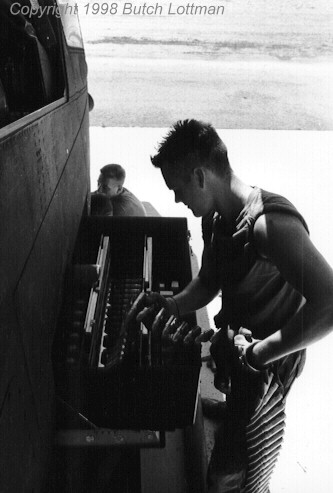

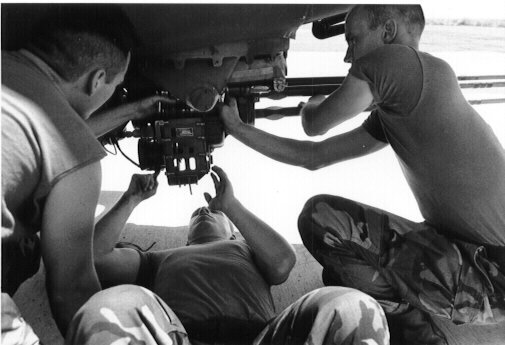

在越南战场上,美国陆军的地勤人员在为AH-F装填炮弹

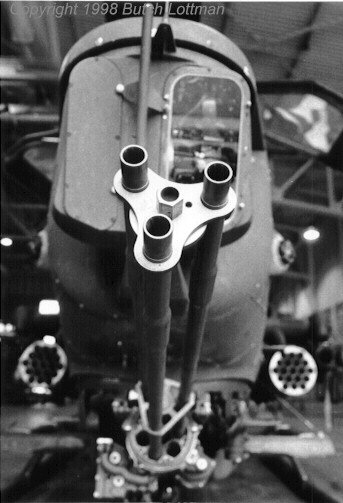

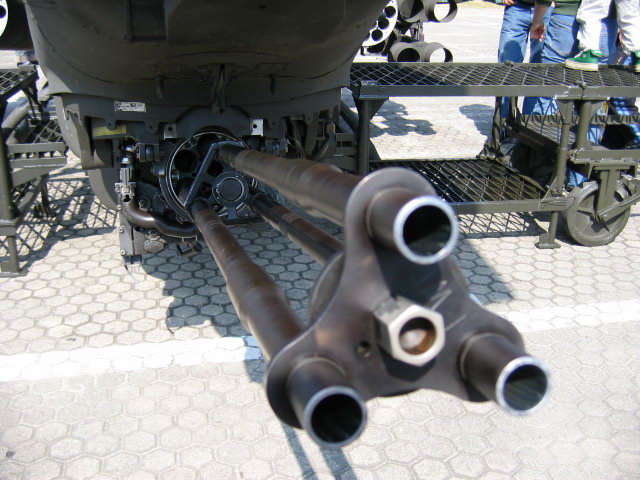

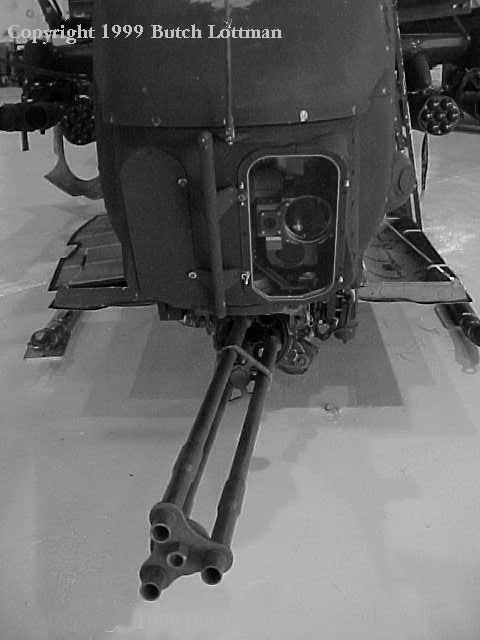

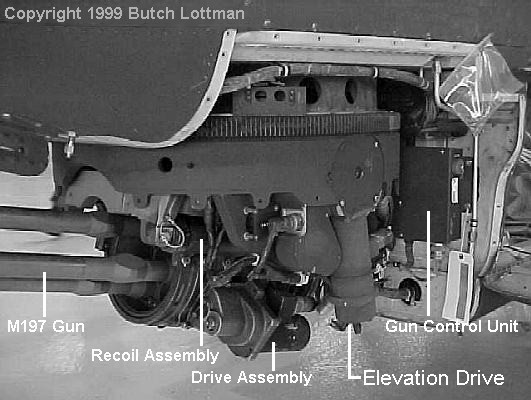

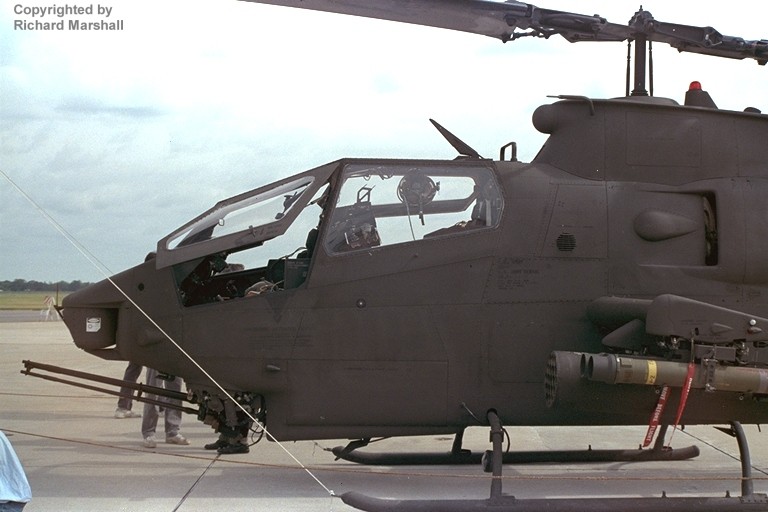

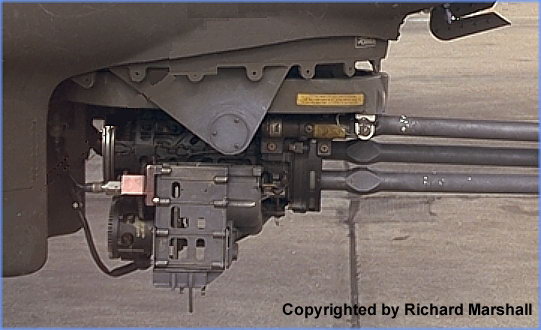

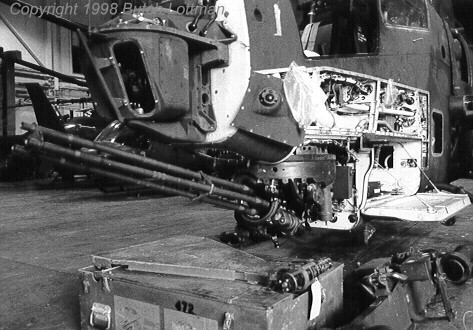

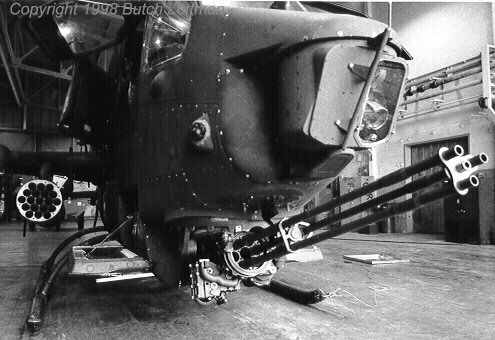

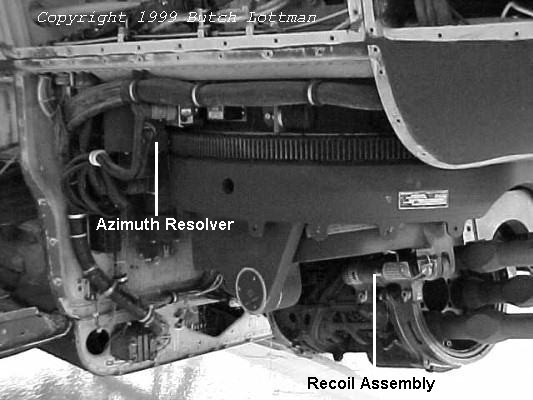

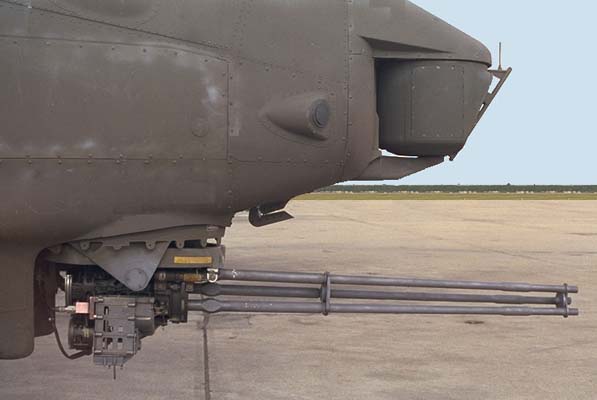

AH-1F上的机炮特写

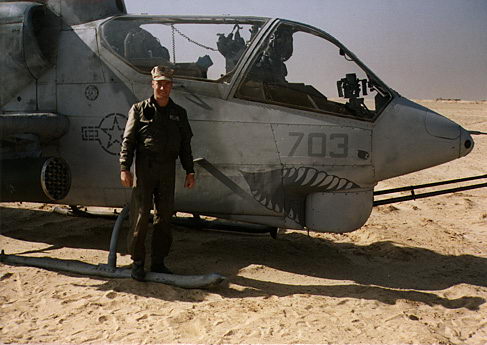

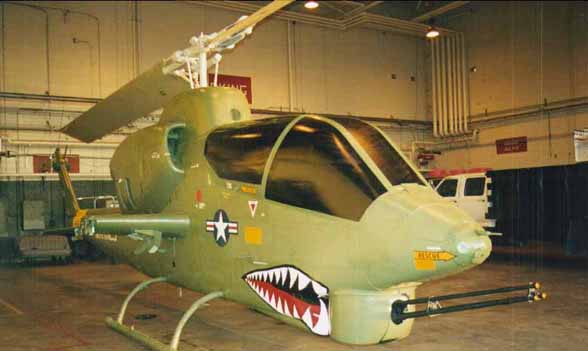

在AH-1J“海眼镜蛇”的炮塔上增加了整流罩




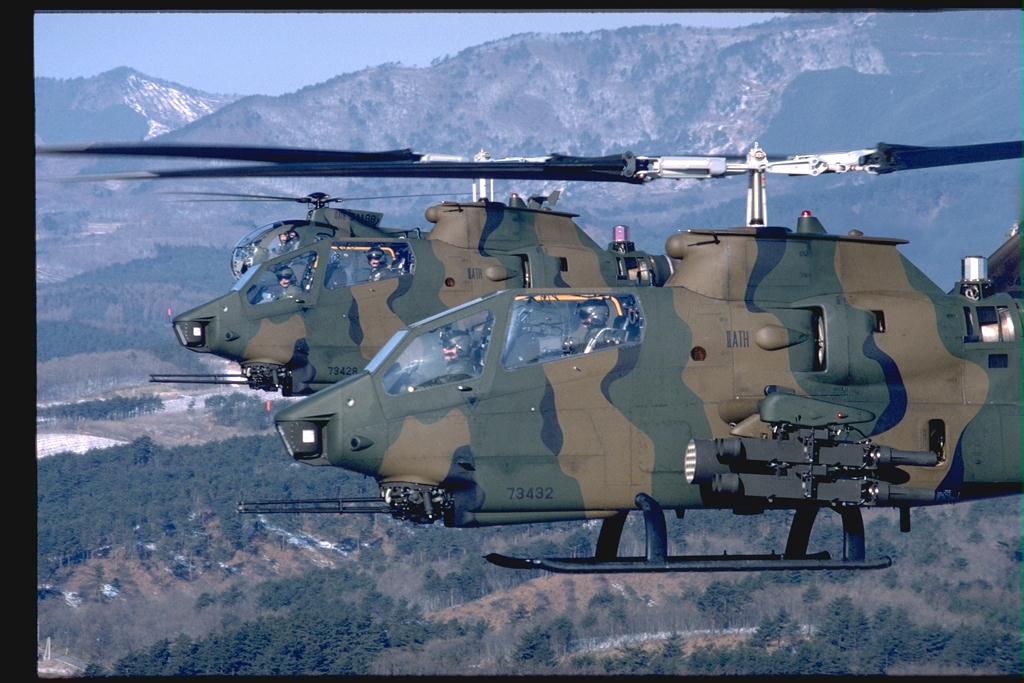

多用于出口的AH-1S的炮塔没有整流罩


正在俯冲射击的AH-1S,图中可清楚看到往下掉的弹壳和弹链

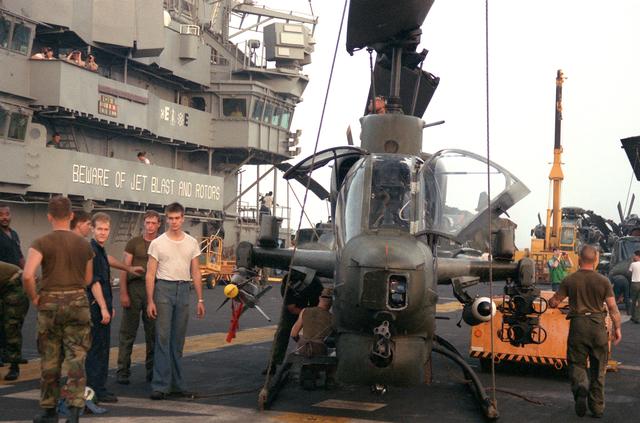

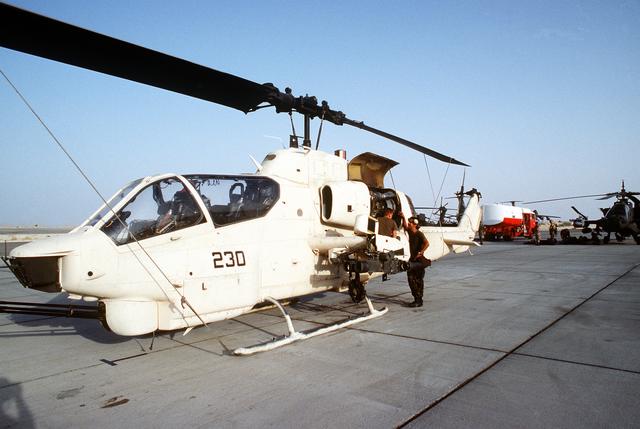

海上型AH-1T

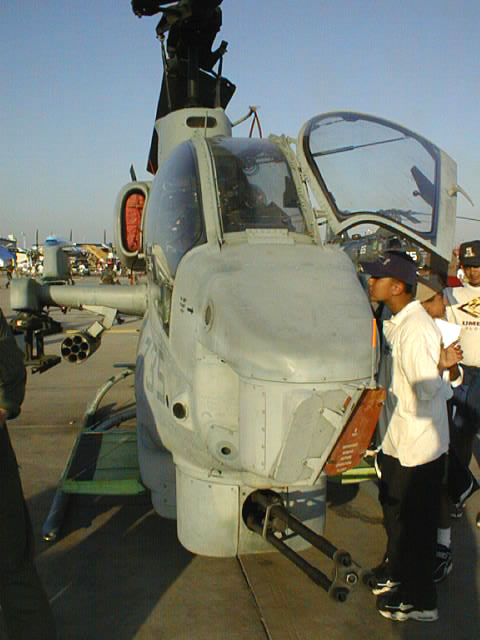

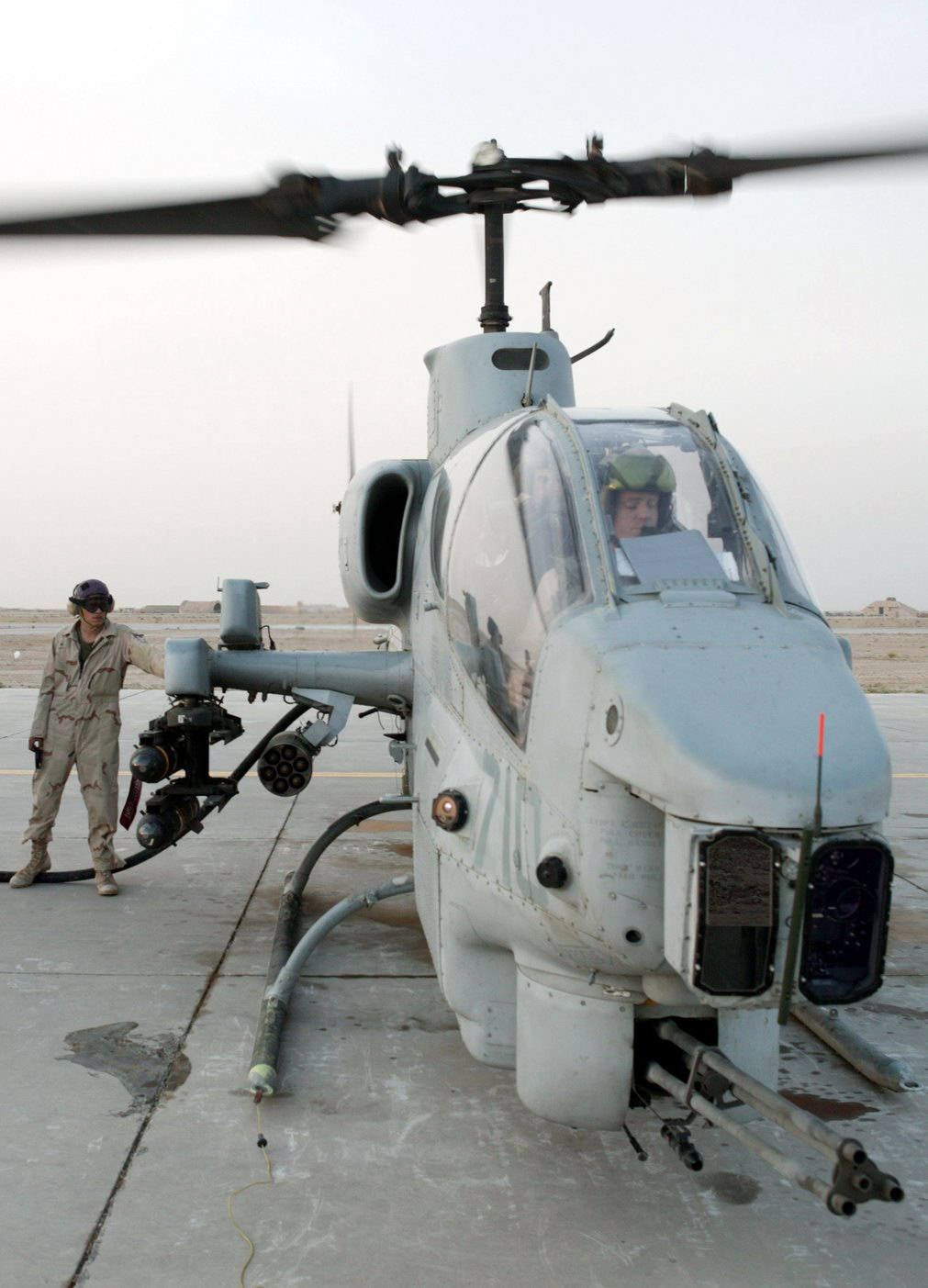

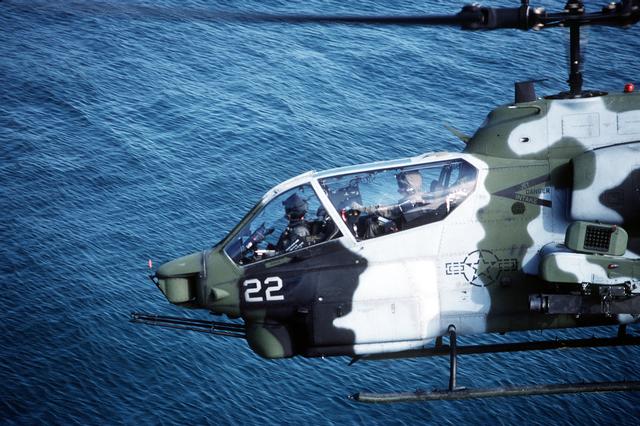

正在服现役的AH-1W“超级眼镜蛇”,机炮仍然是M197

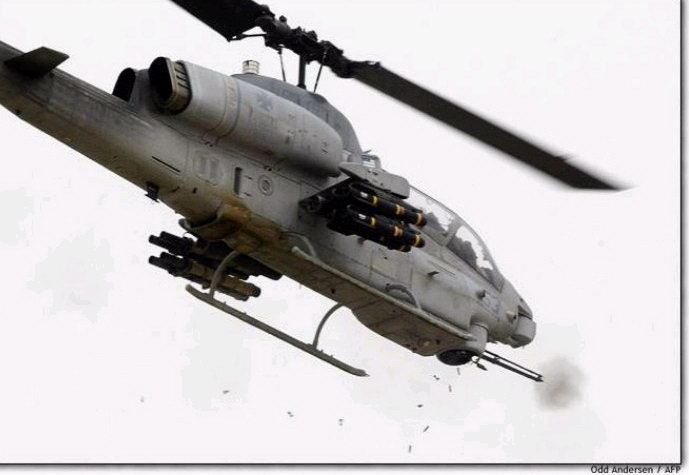

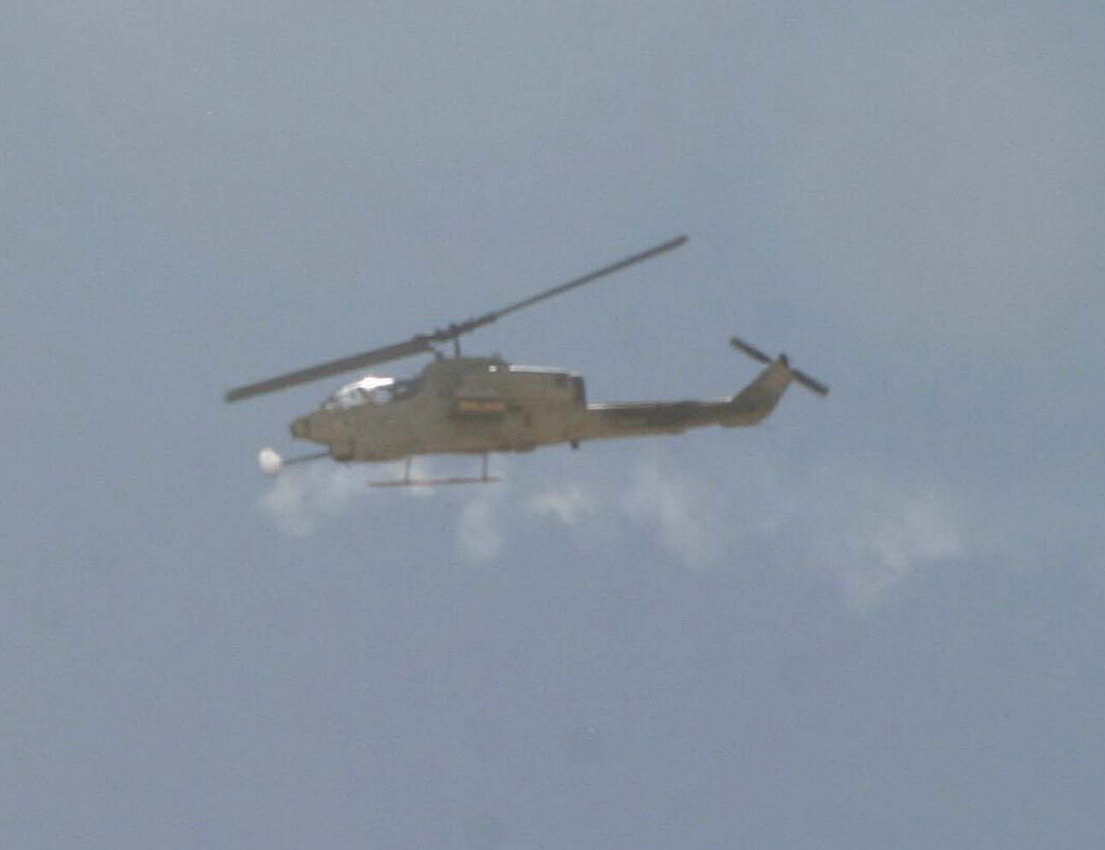

正在用M197射击中的AH-1W

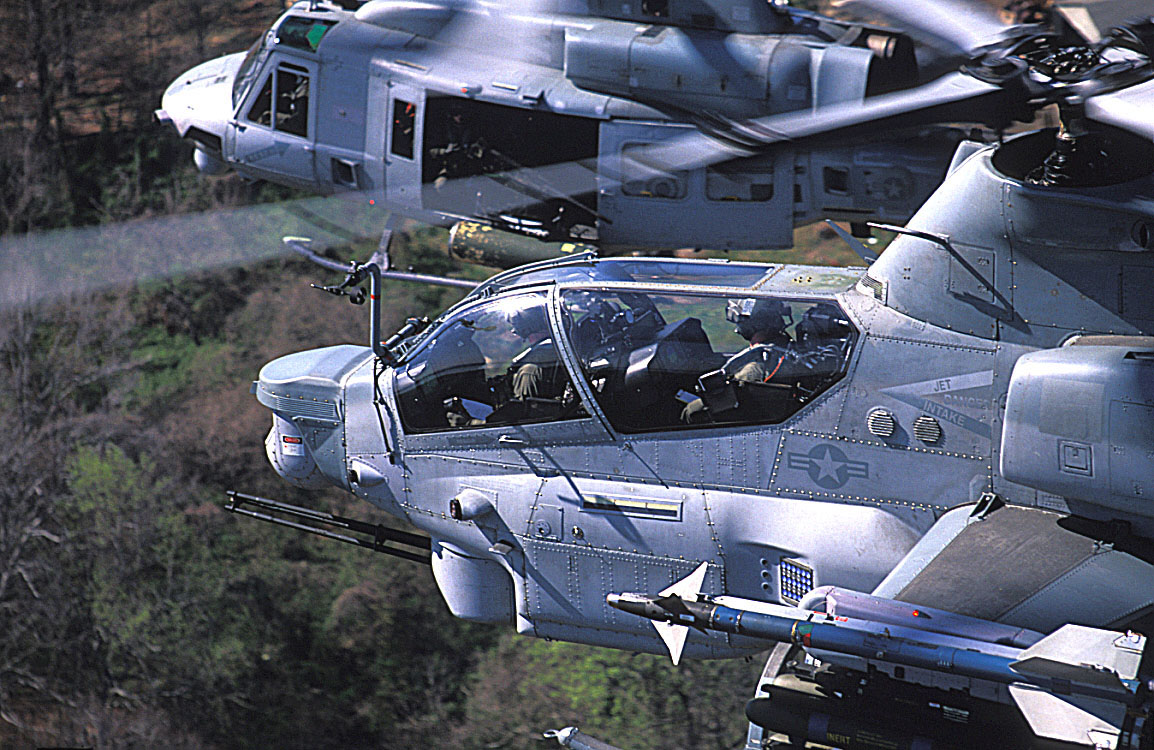

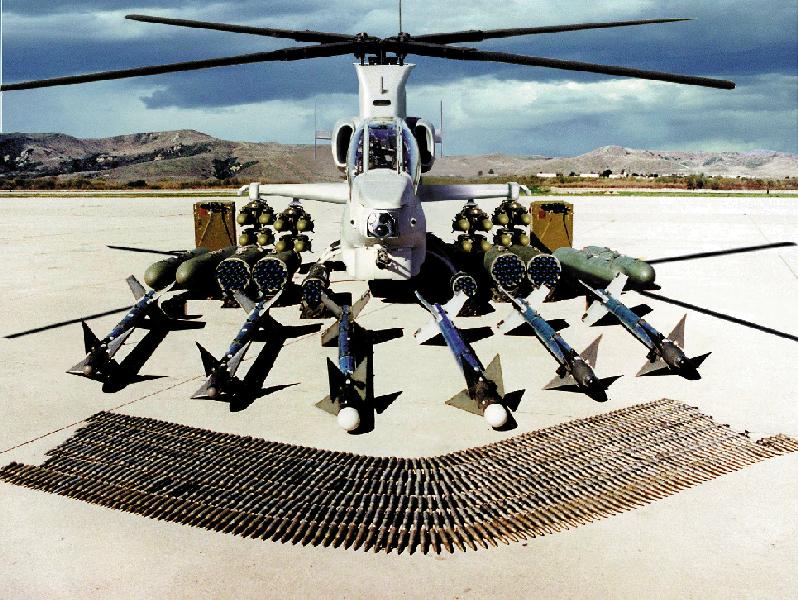

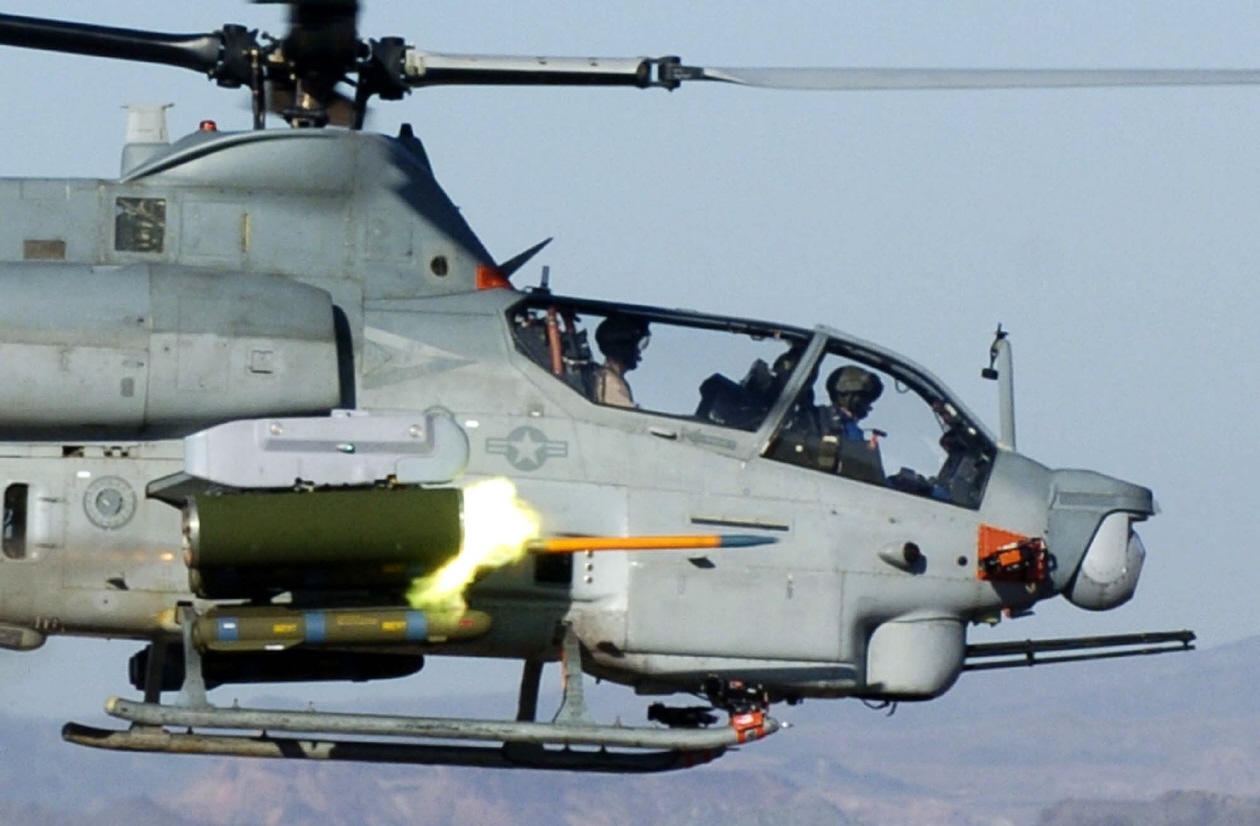

最新的AH-1Z仍然是使用M197机炮,但火控系统已经改为与头盔瞄准具同步

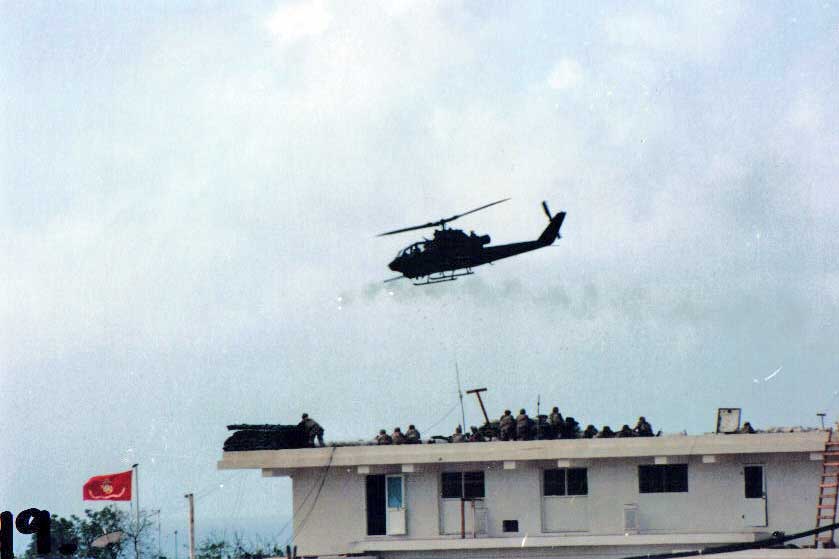

1993年,一架AH-1在摩加迪沙上空用M197机炮向索马里人群扫射

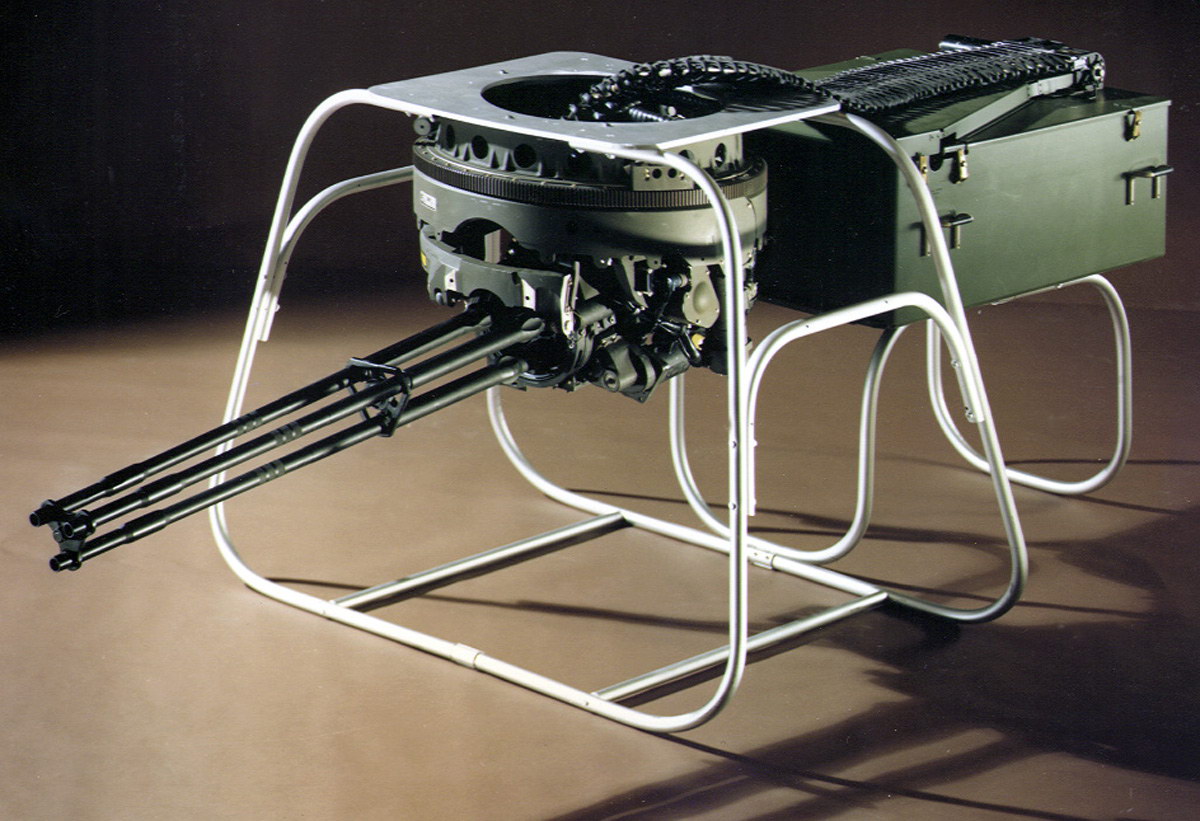

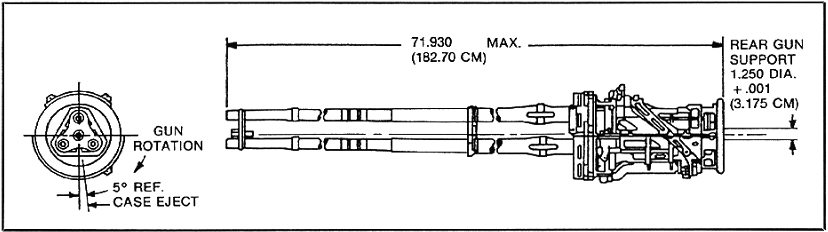

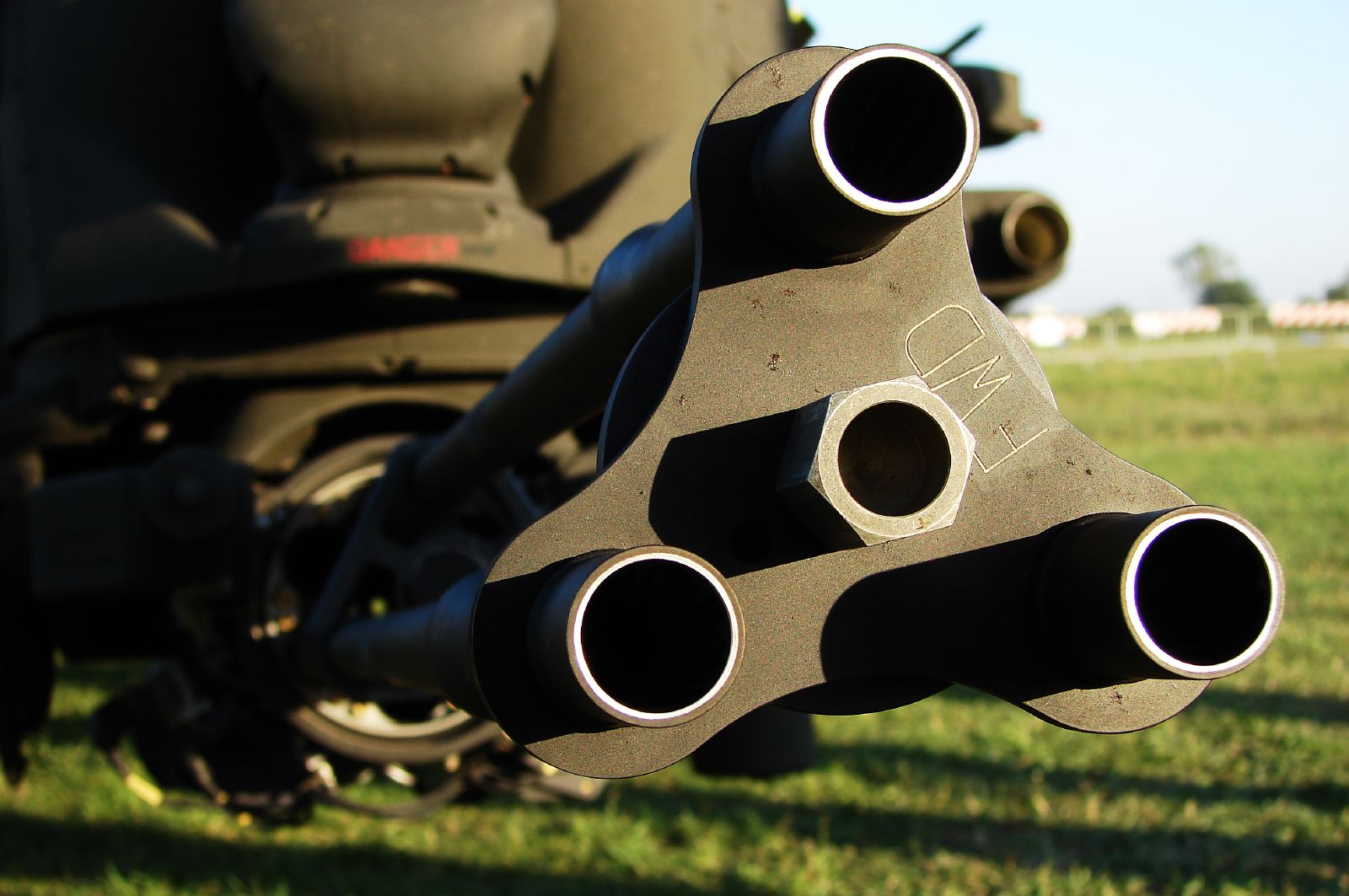

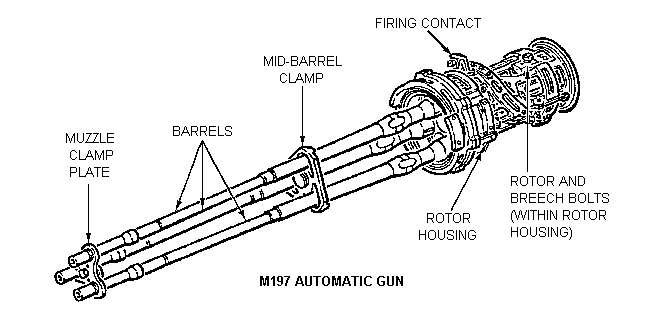

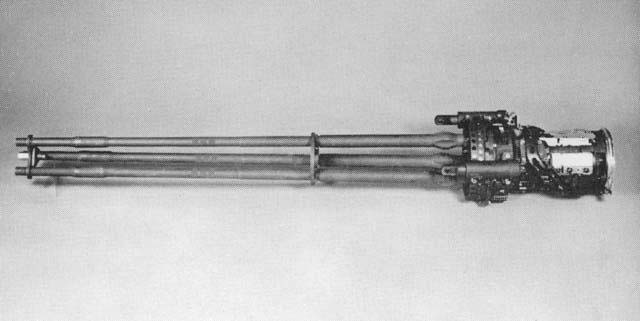

M197门枪

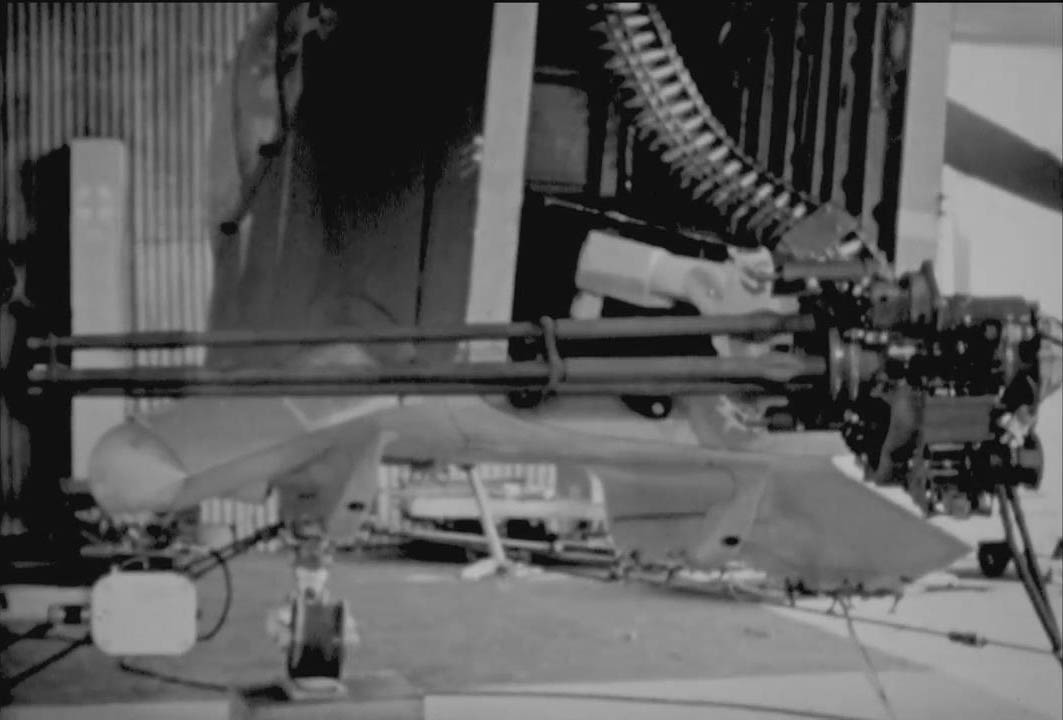

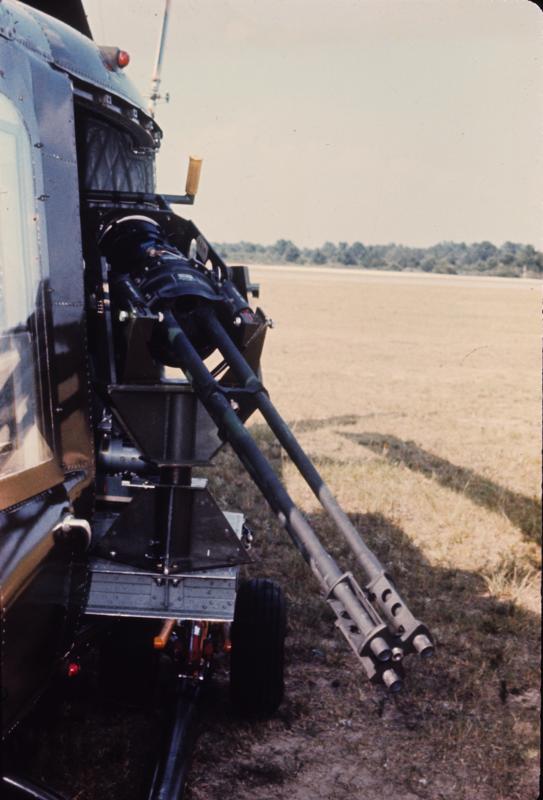

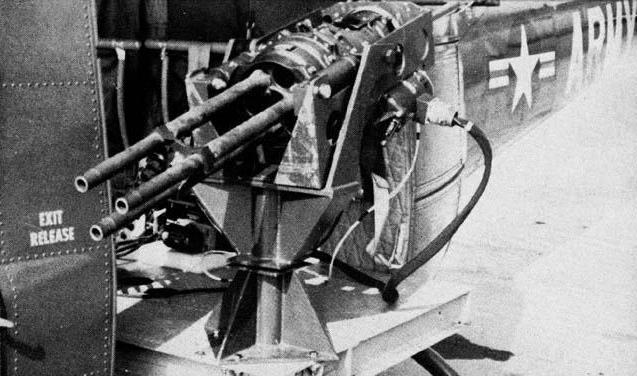

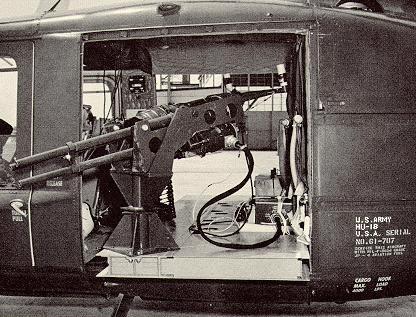

越战中试验过的一种减少3根管管以减轻重量装到直升机上使用的XM-M61门枪,实际上就是M197的前身


截短炮管的M197门枪

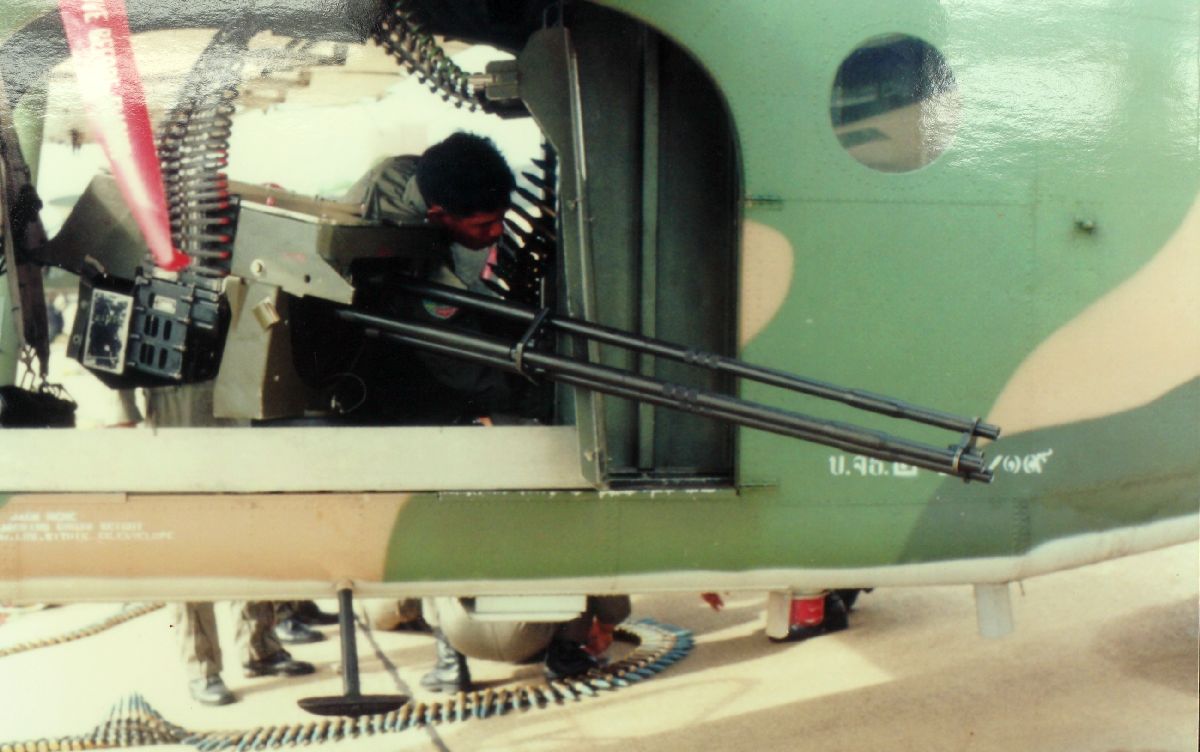

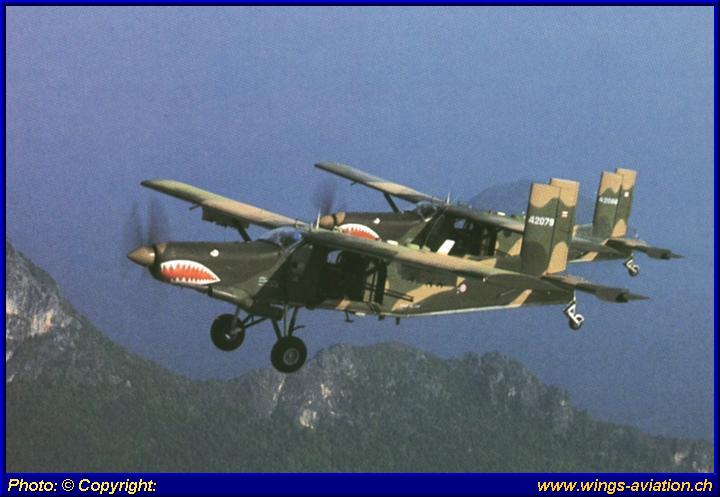

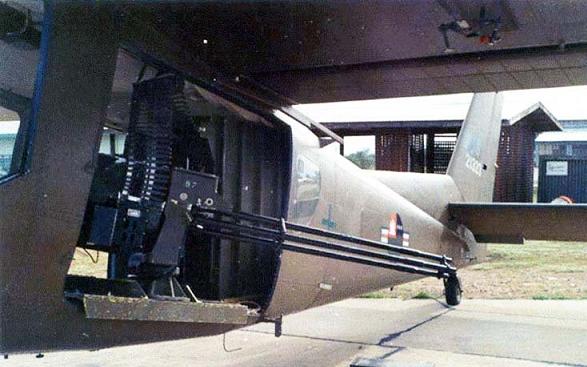

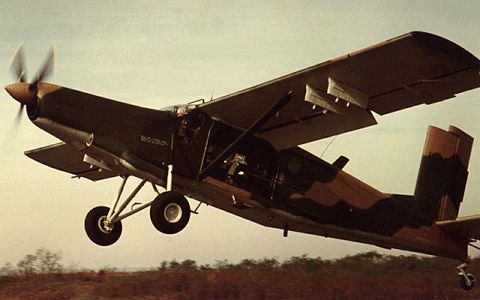

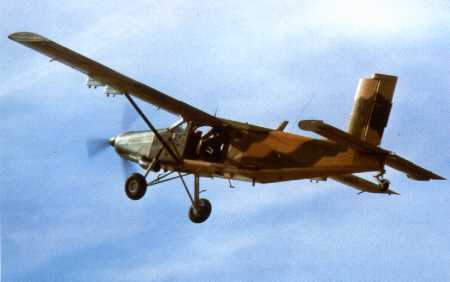

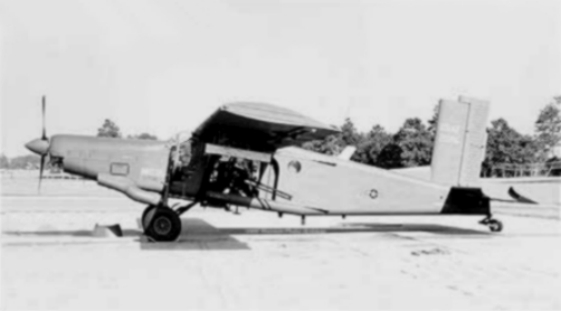

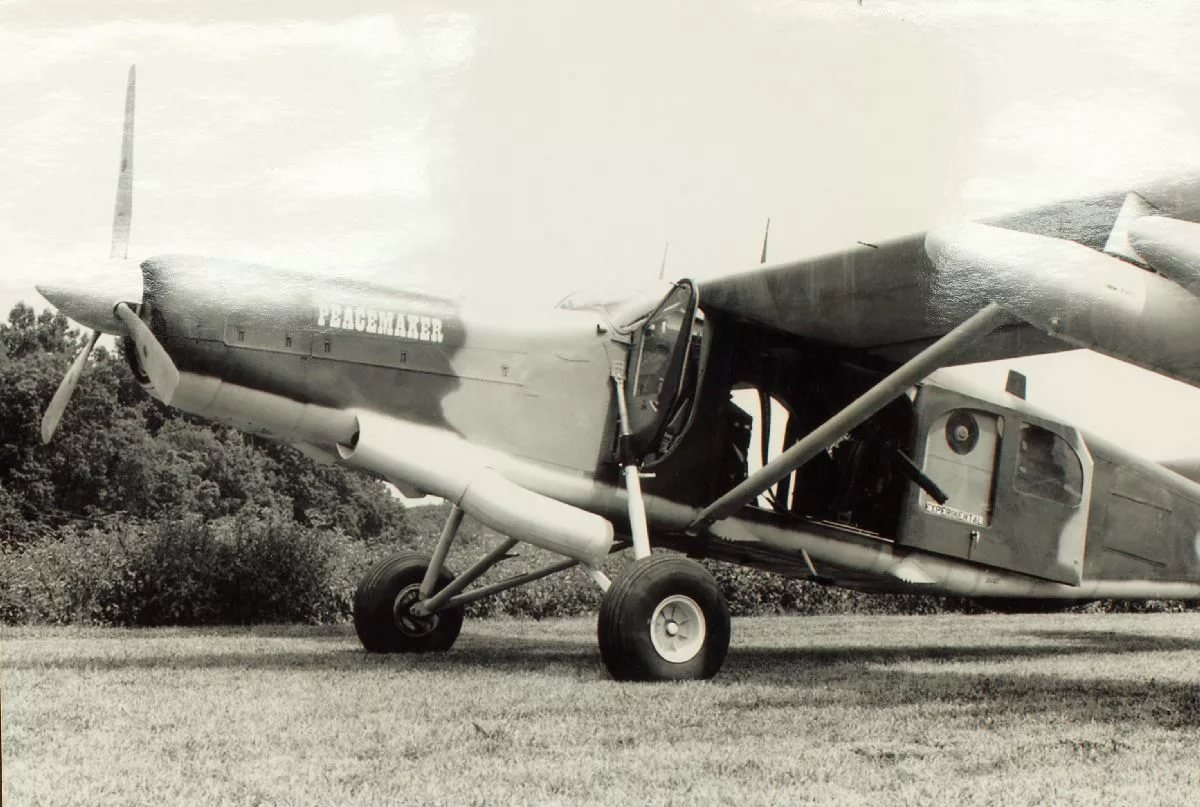

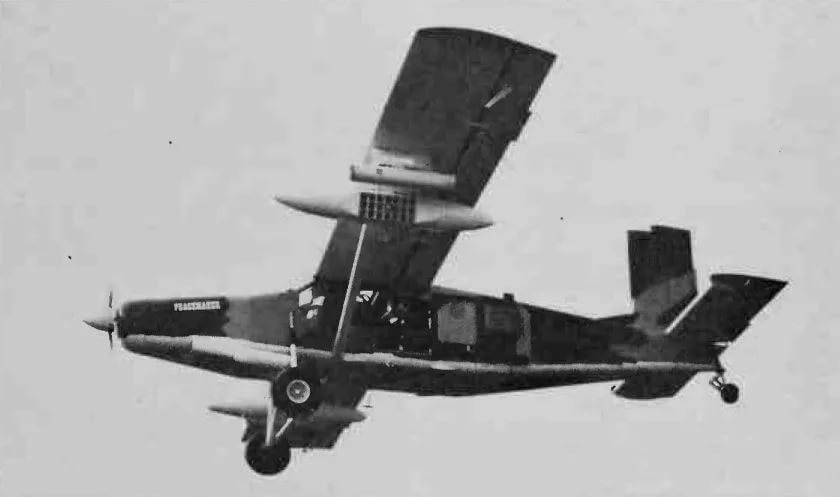

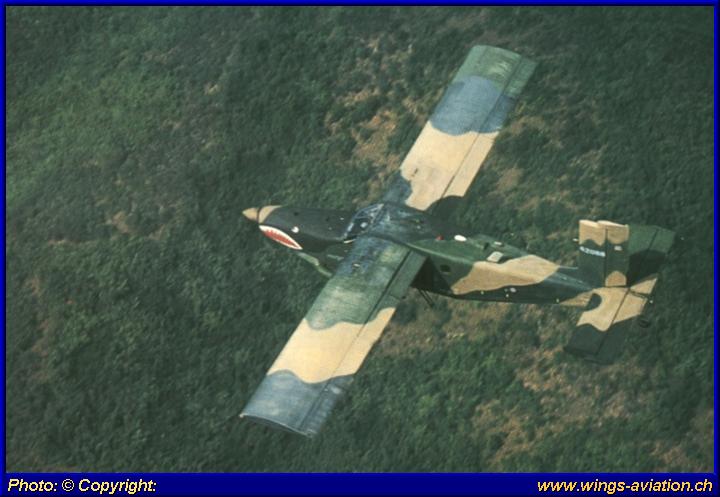

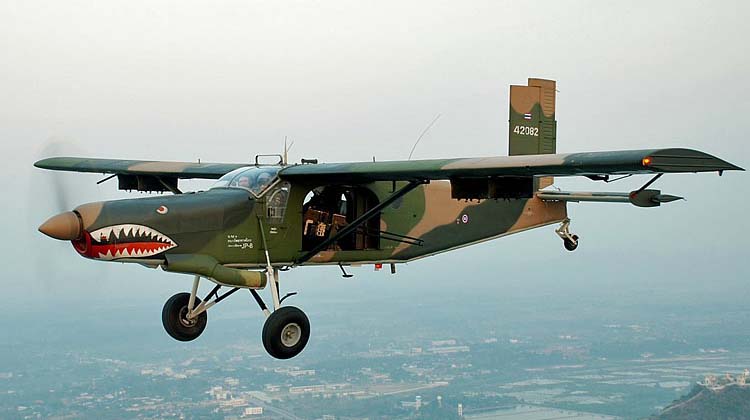

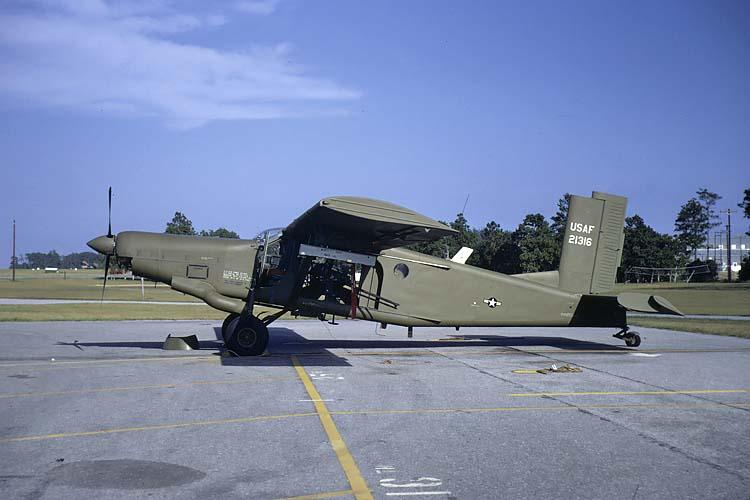

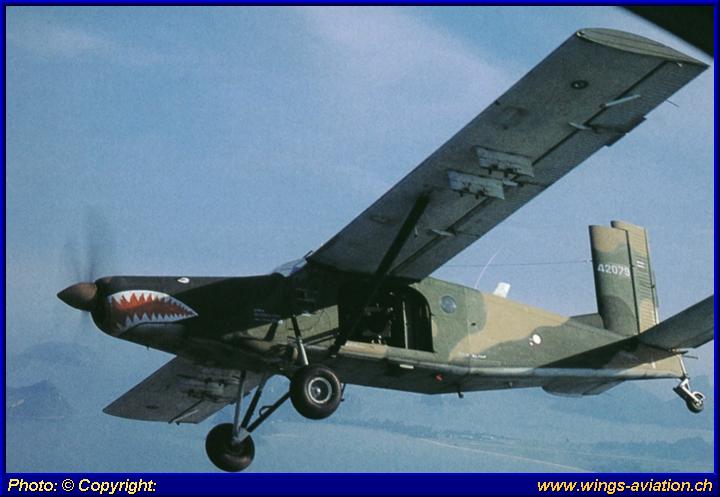

仙童公司在越战期间用皮拉图斯PC-6运输机改装的AU-23A“和平缔造者”(Peacemaker)炮艇机,一共造了15架,大部分在机舱门侧安装M197机炮。从越南撤退时移给泰国

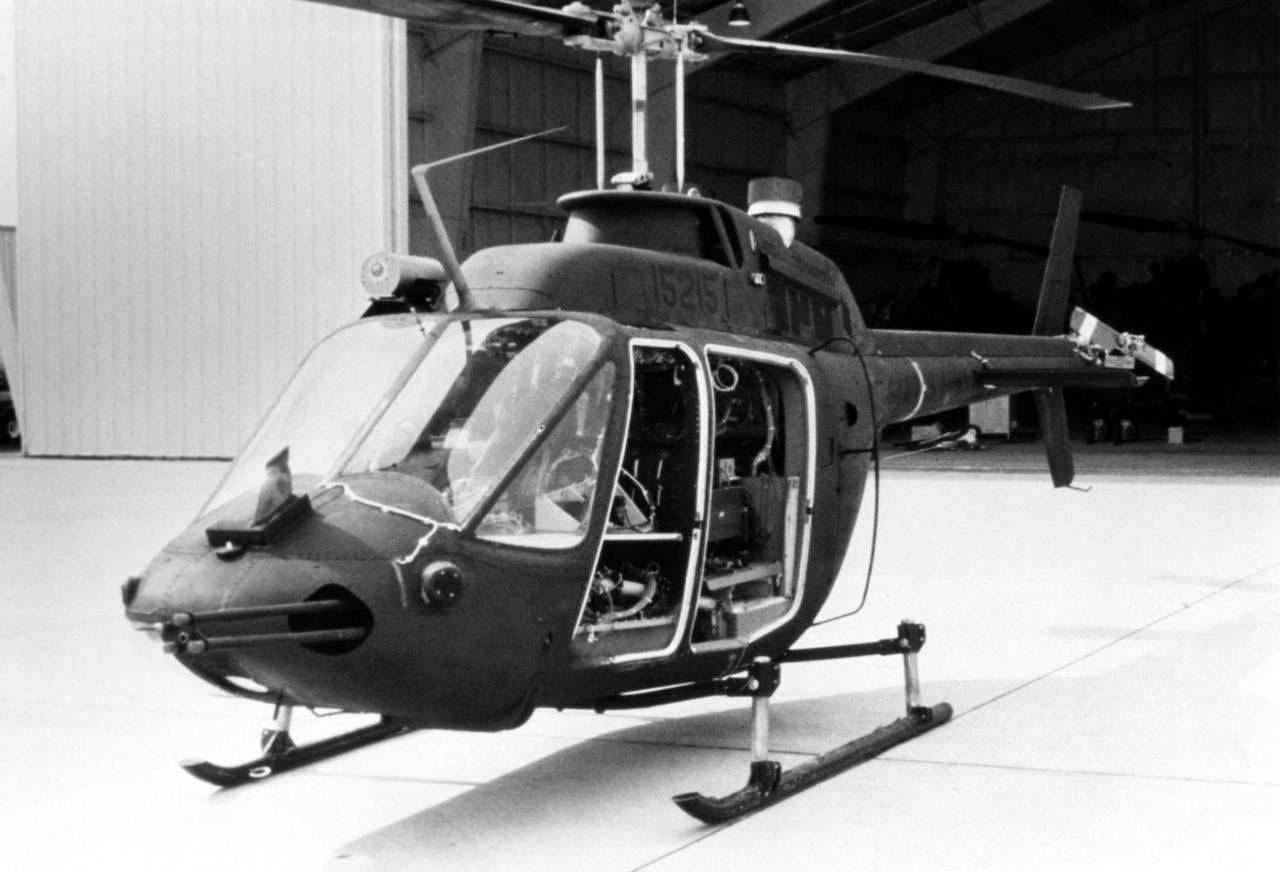

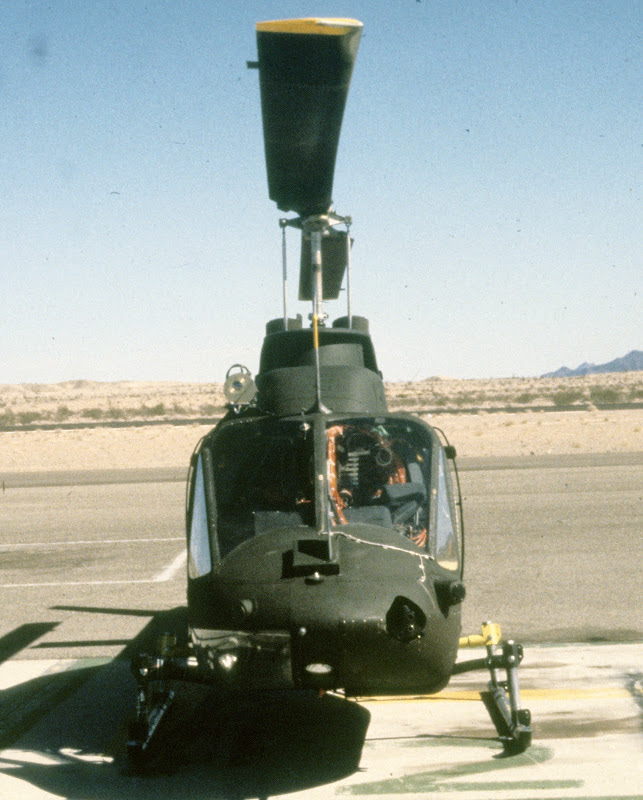

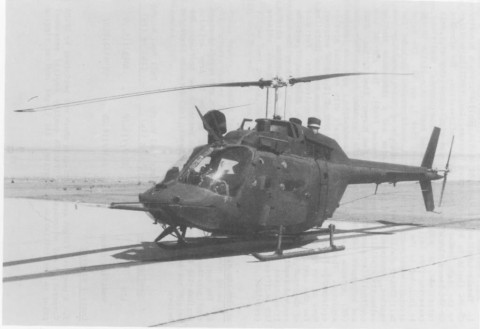

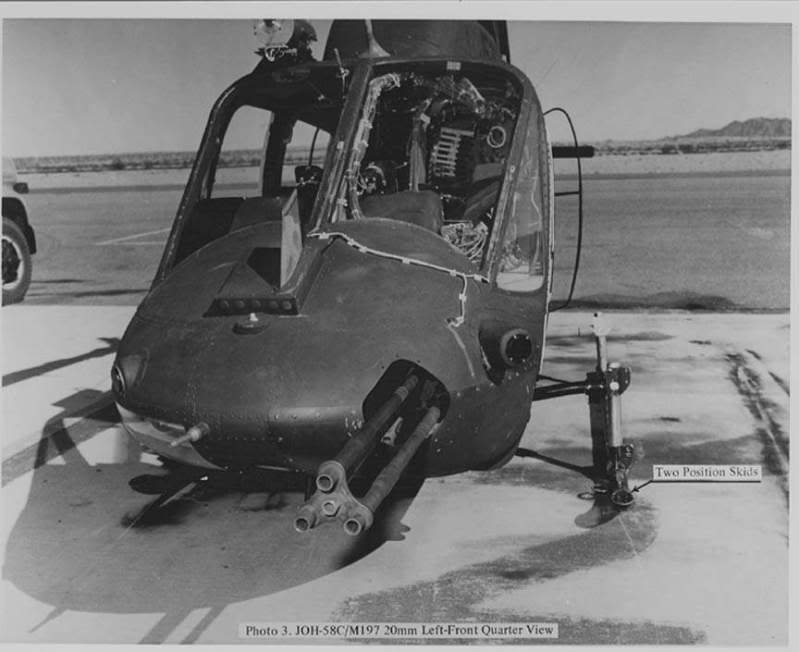

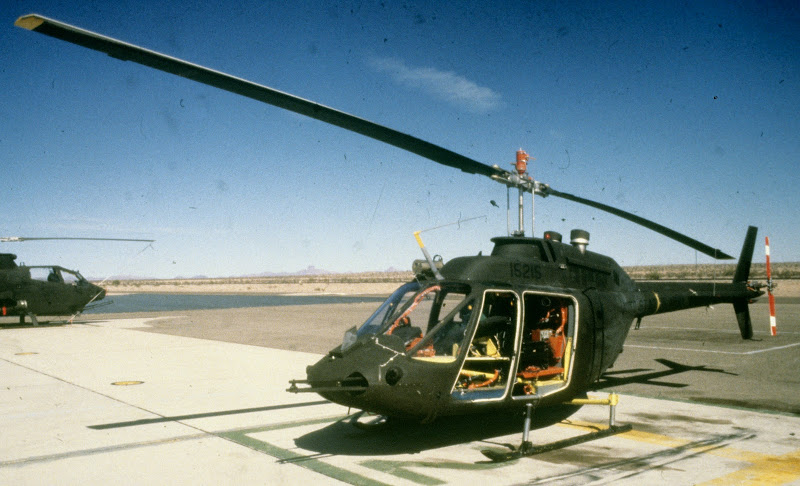

没有定型的OH-58C侦察直升机上安装了M197机炮作为航向射击武器

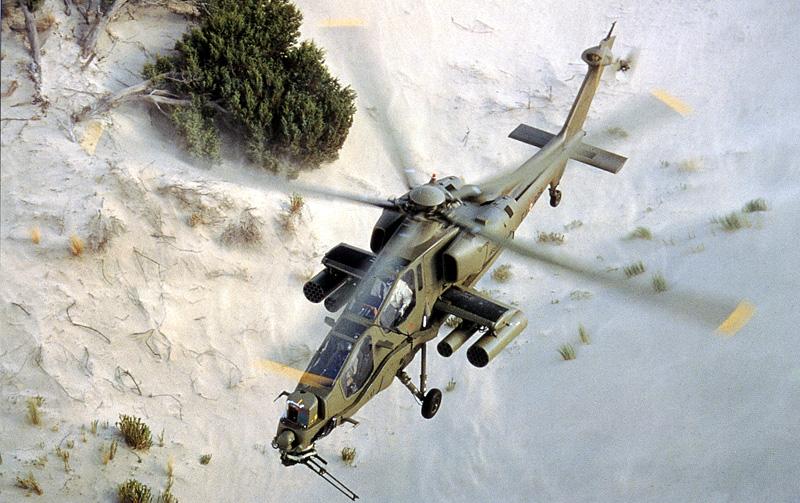

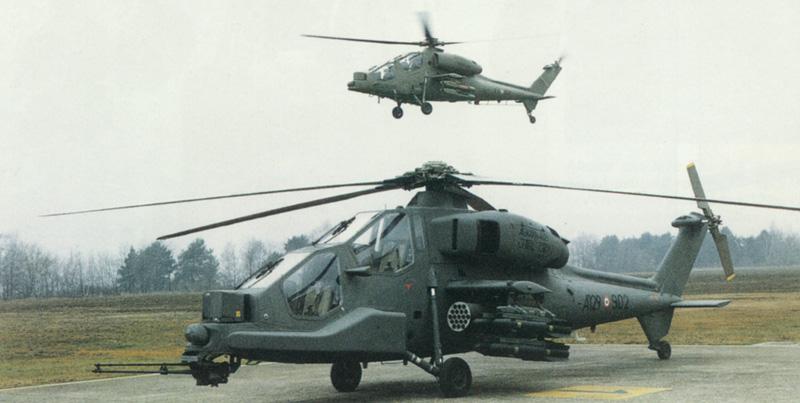

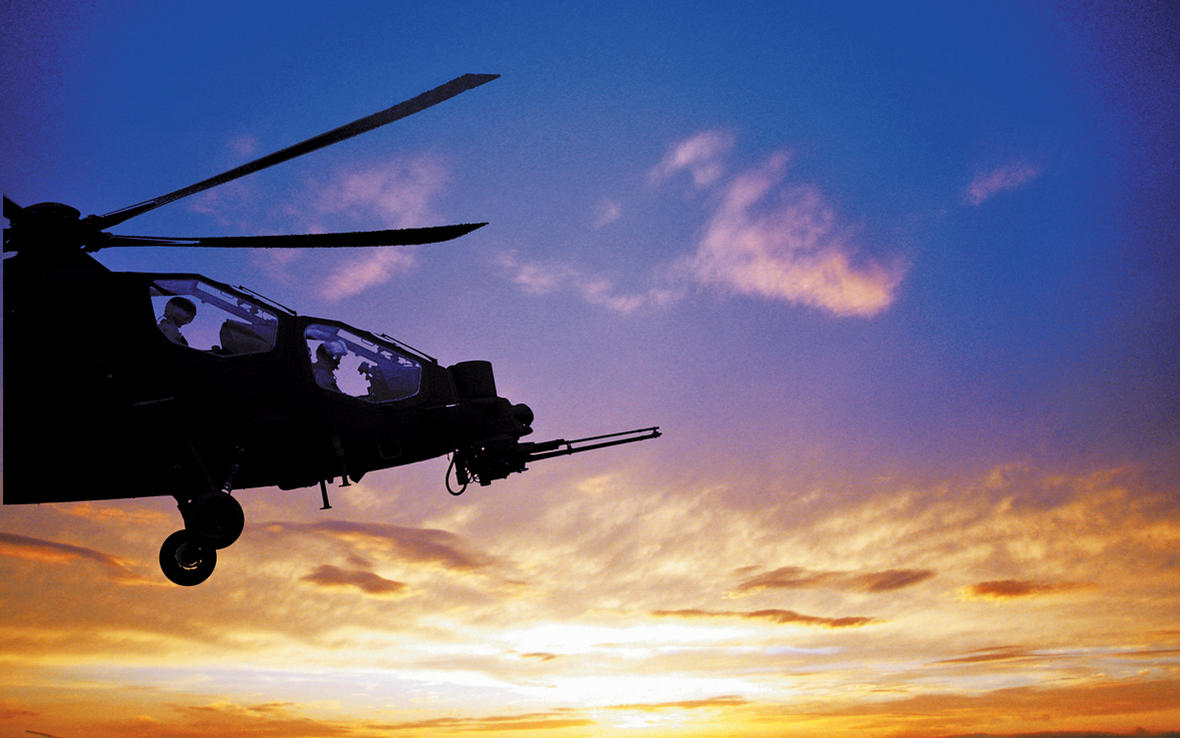

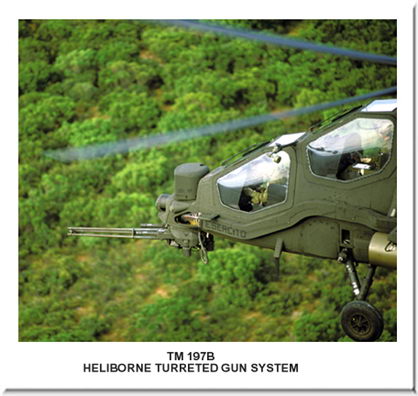

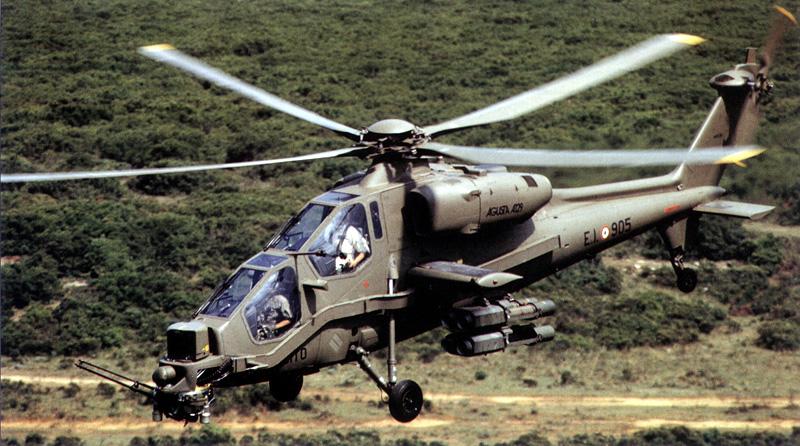

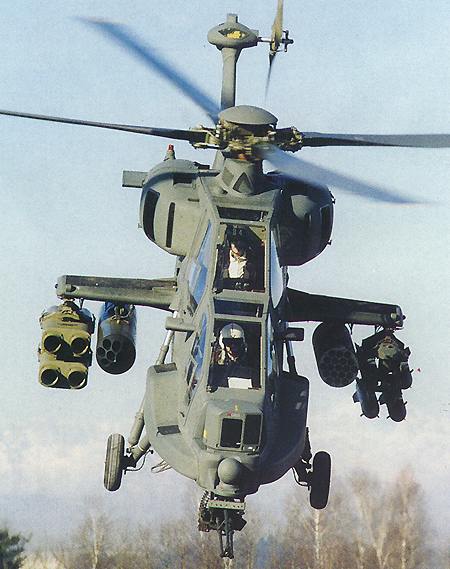

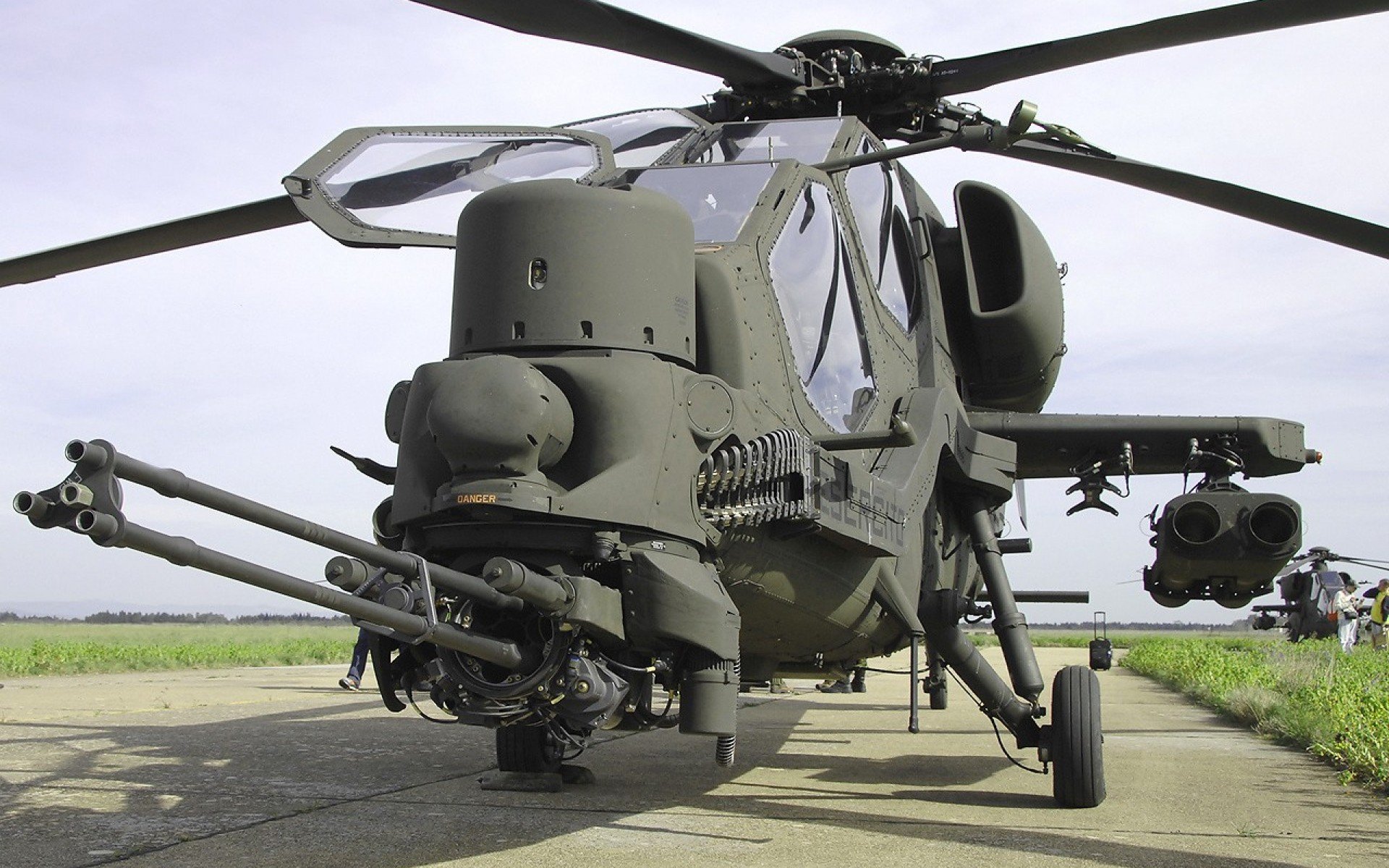

TM197B是供应给意大利A-129武装直升机的M197改进型

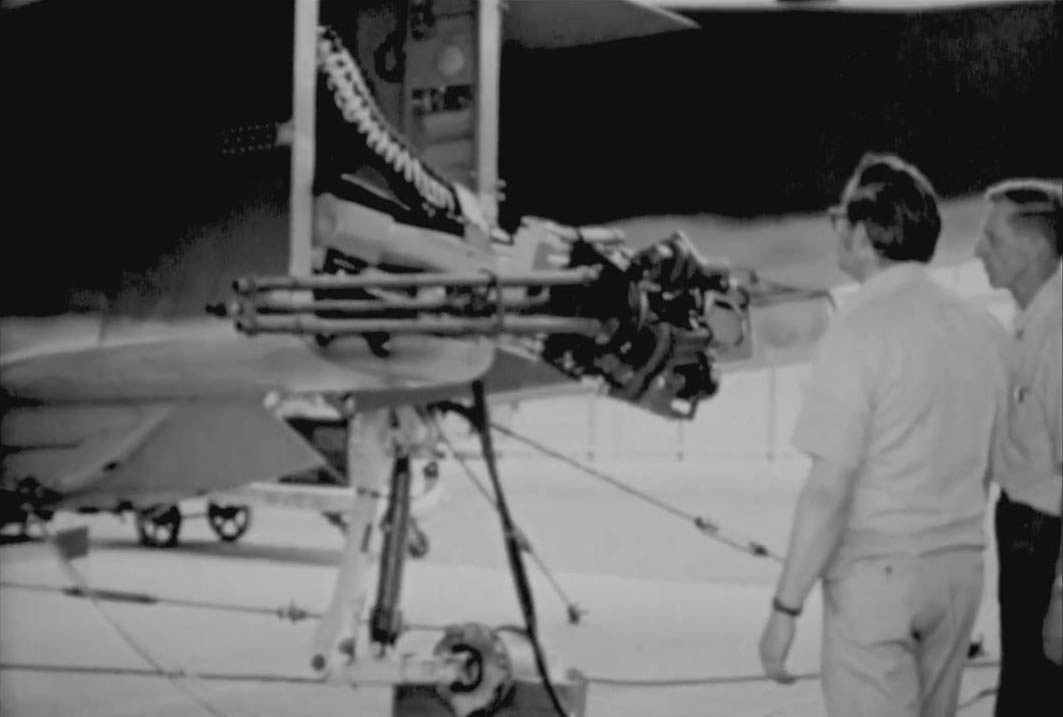

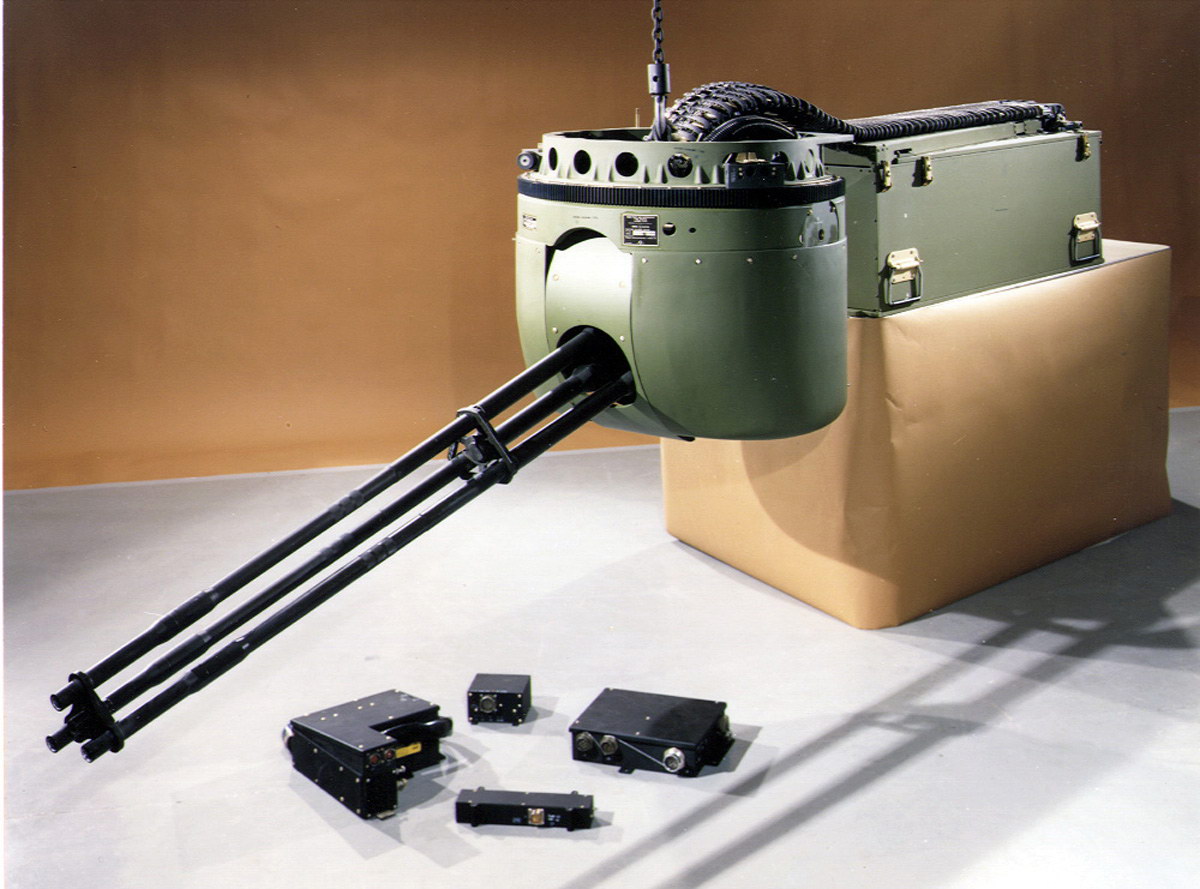

早期试验型的炮塔

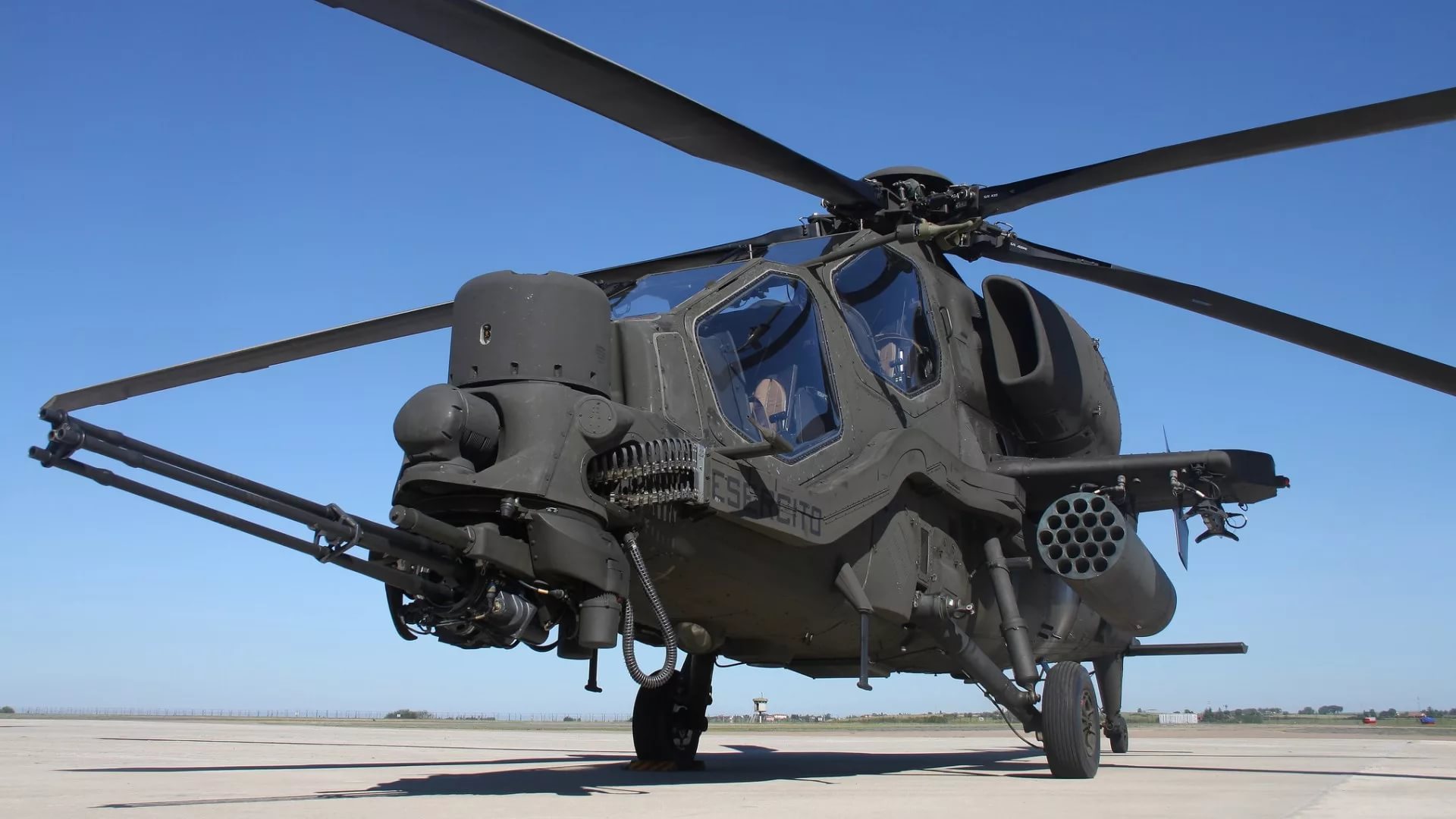

TM197早期的携弹方式,是在
机鼻两侧各有一个大型弹箱,携弹数量不详

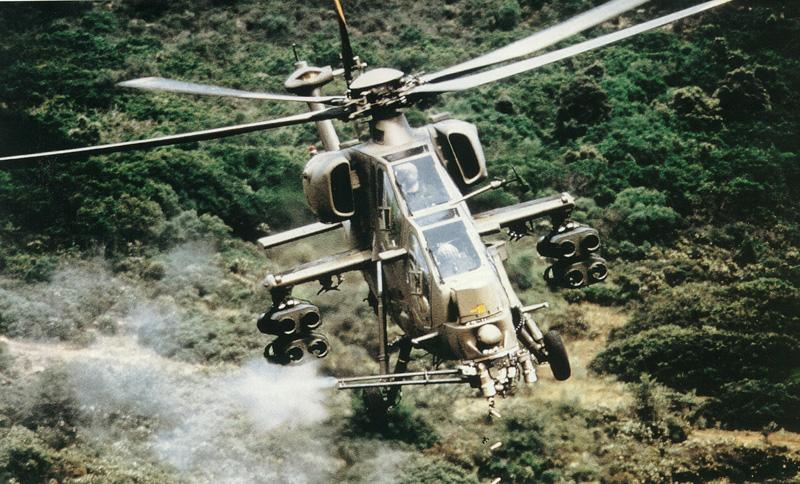

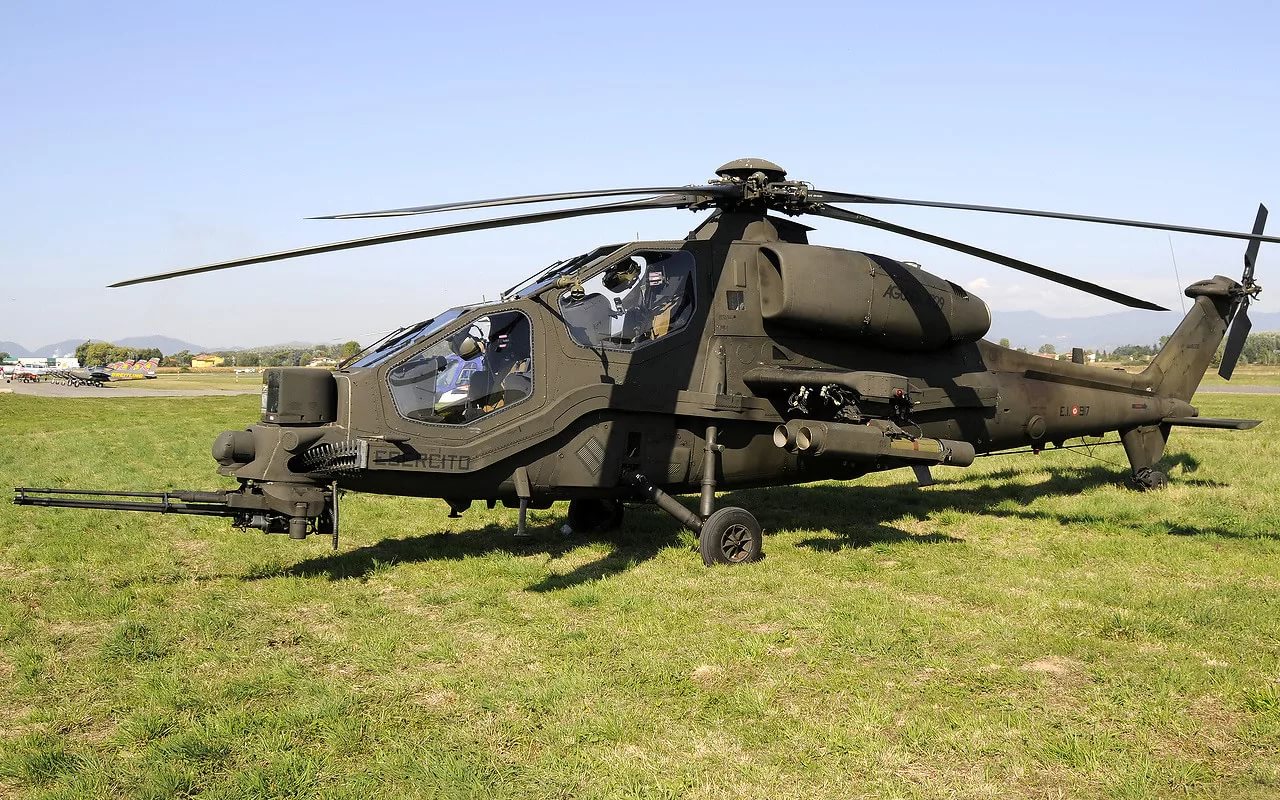

TM197B目前所用的携弹方式,在机身左侧有长条形弹箱,携弹500发。这种安装有TM197B的“猫鼬
”称为A-129CBT型

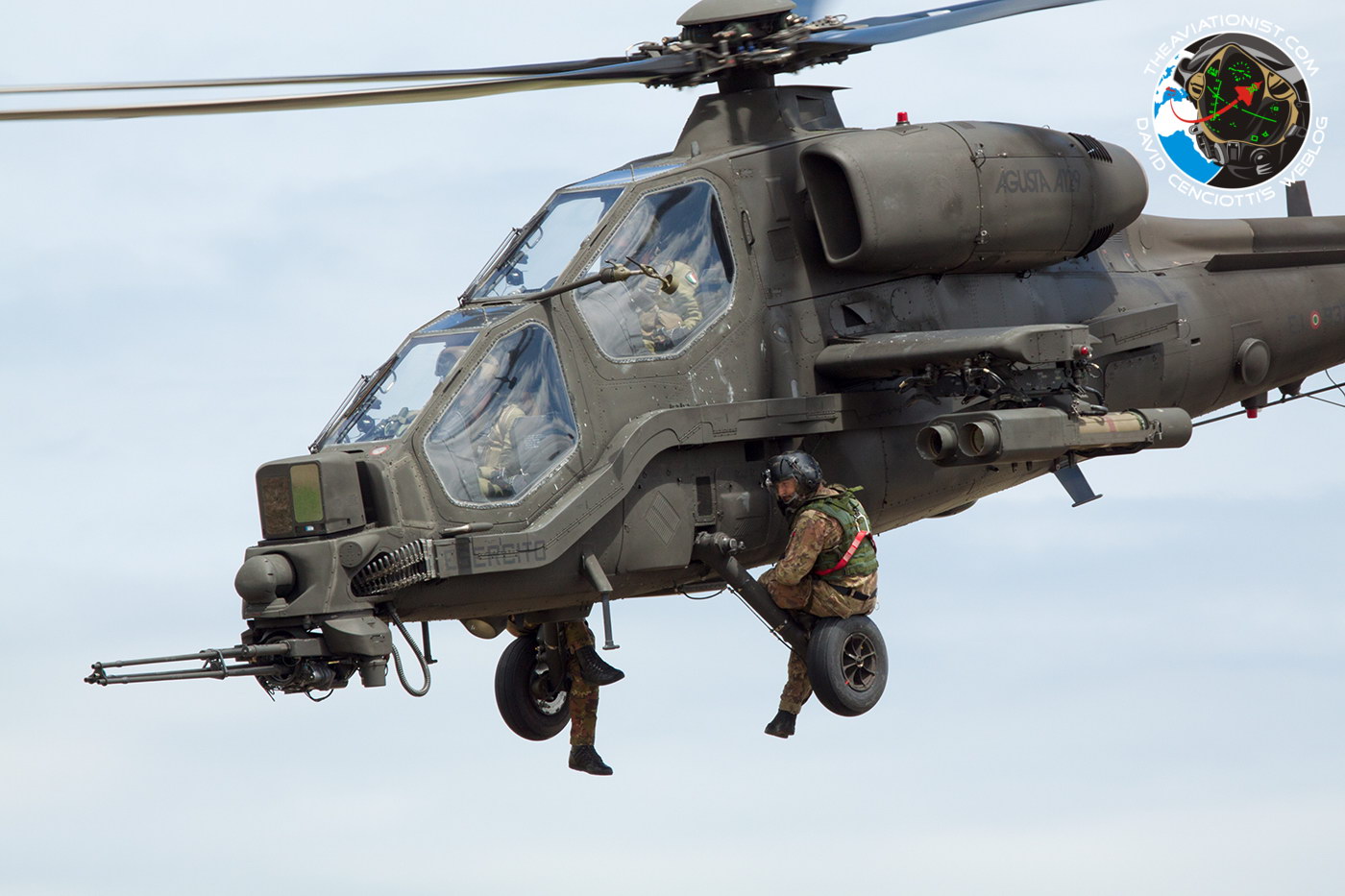

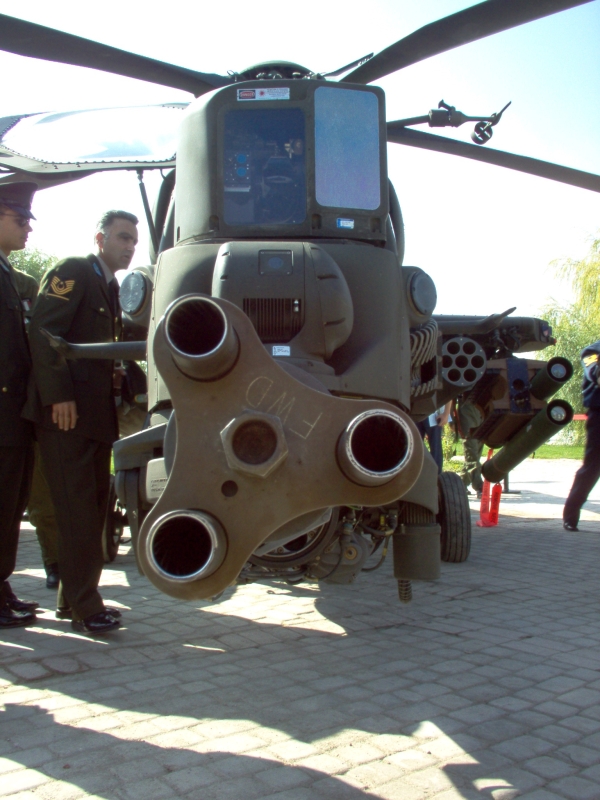

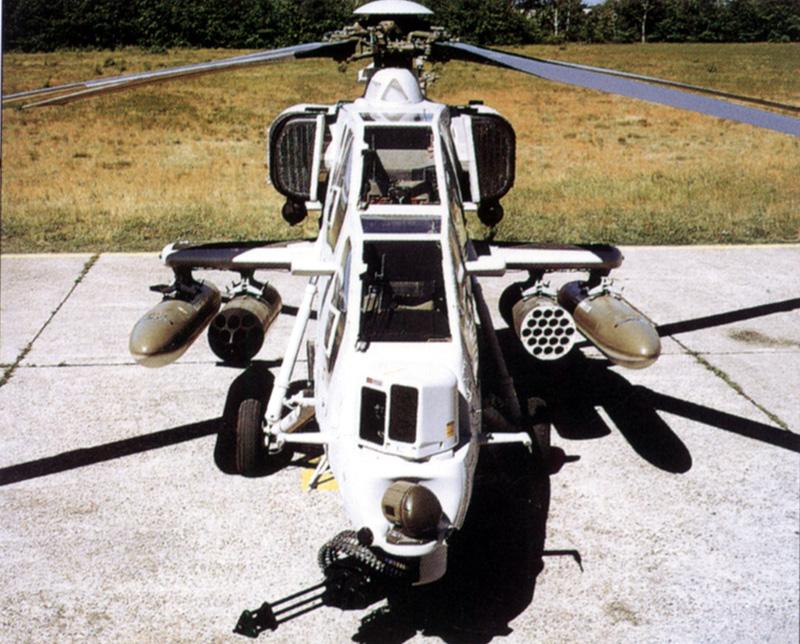

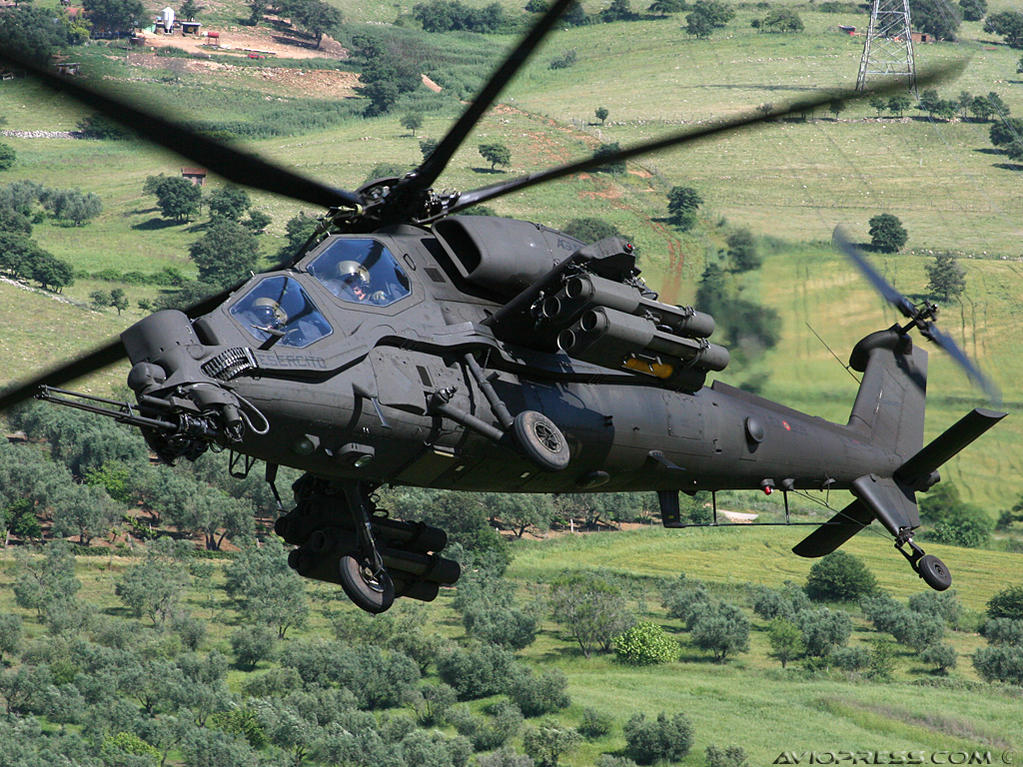

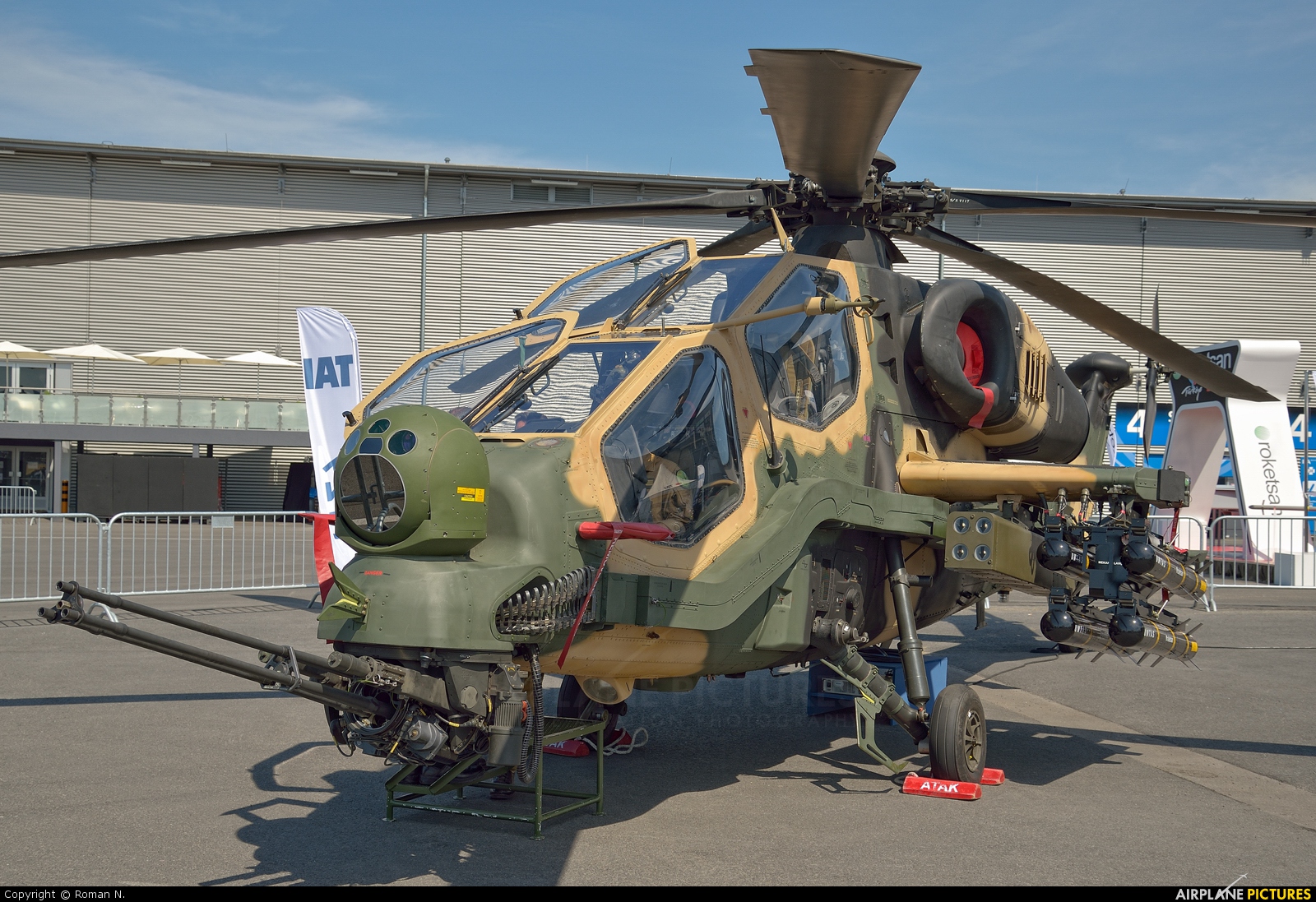

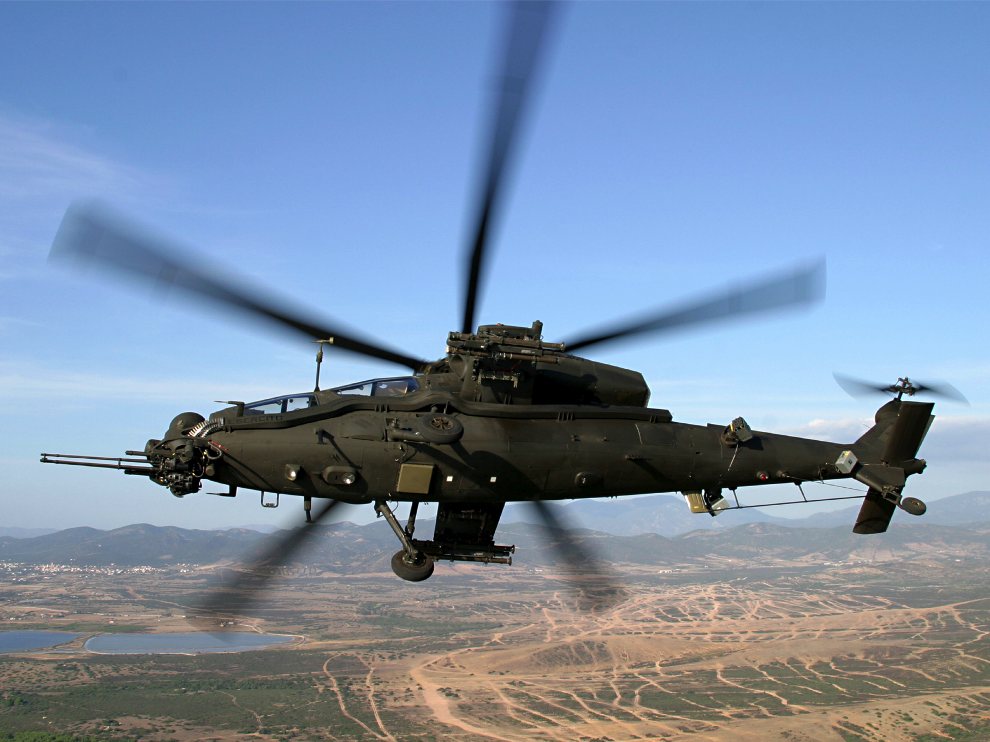

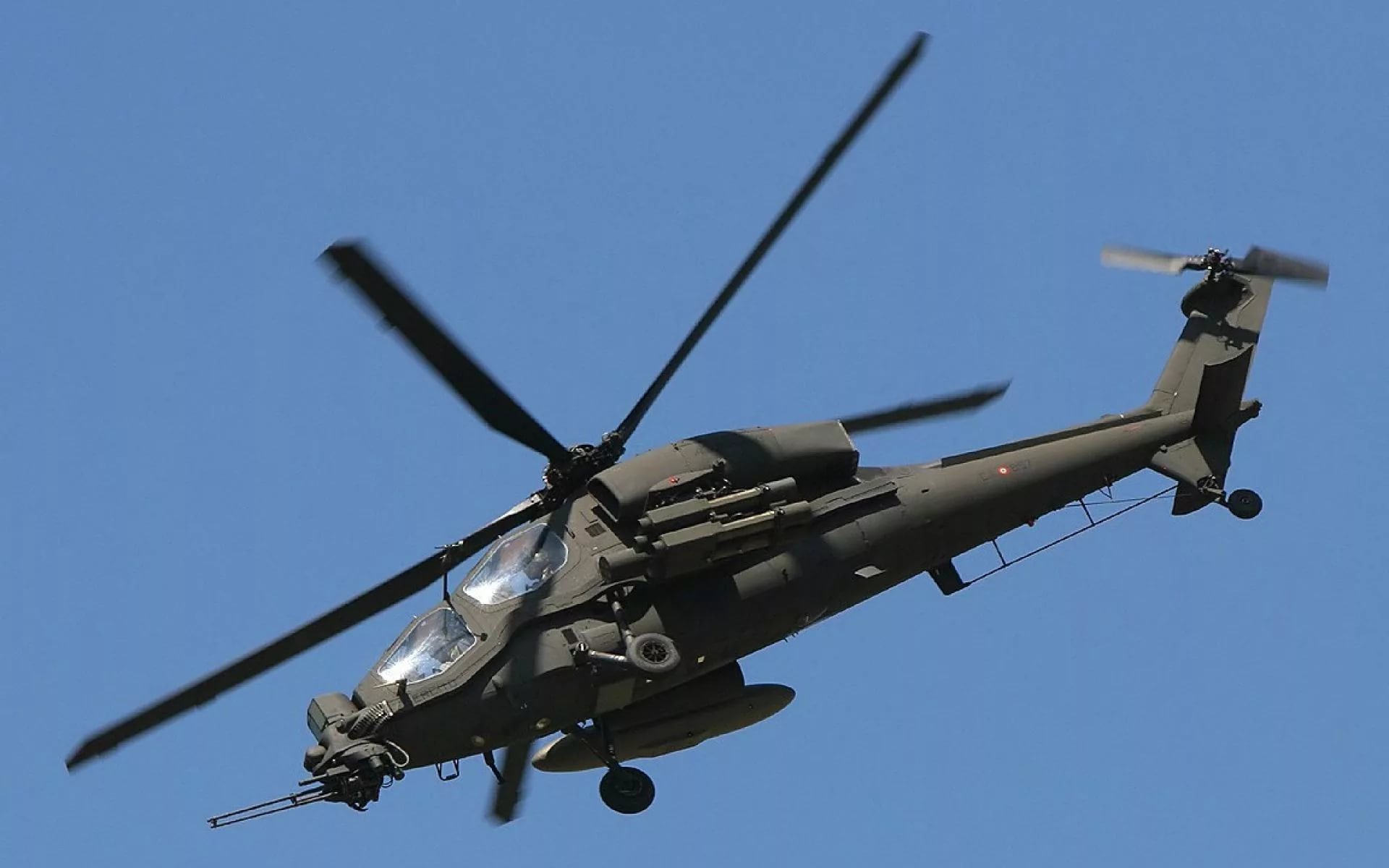

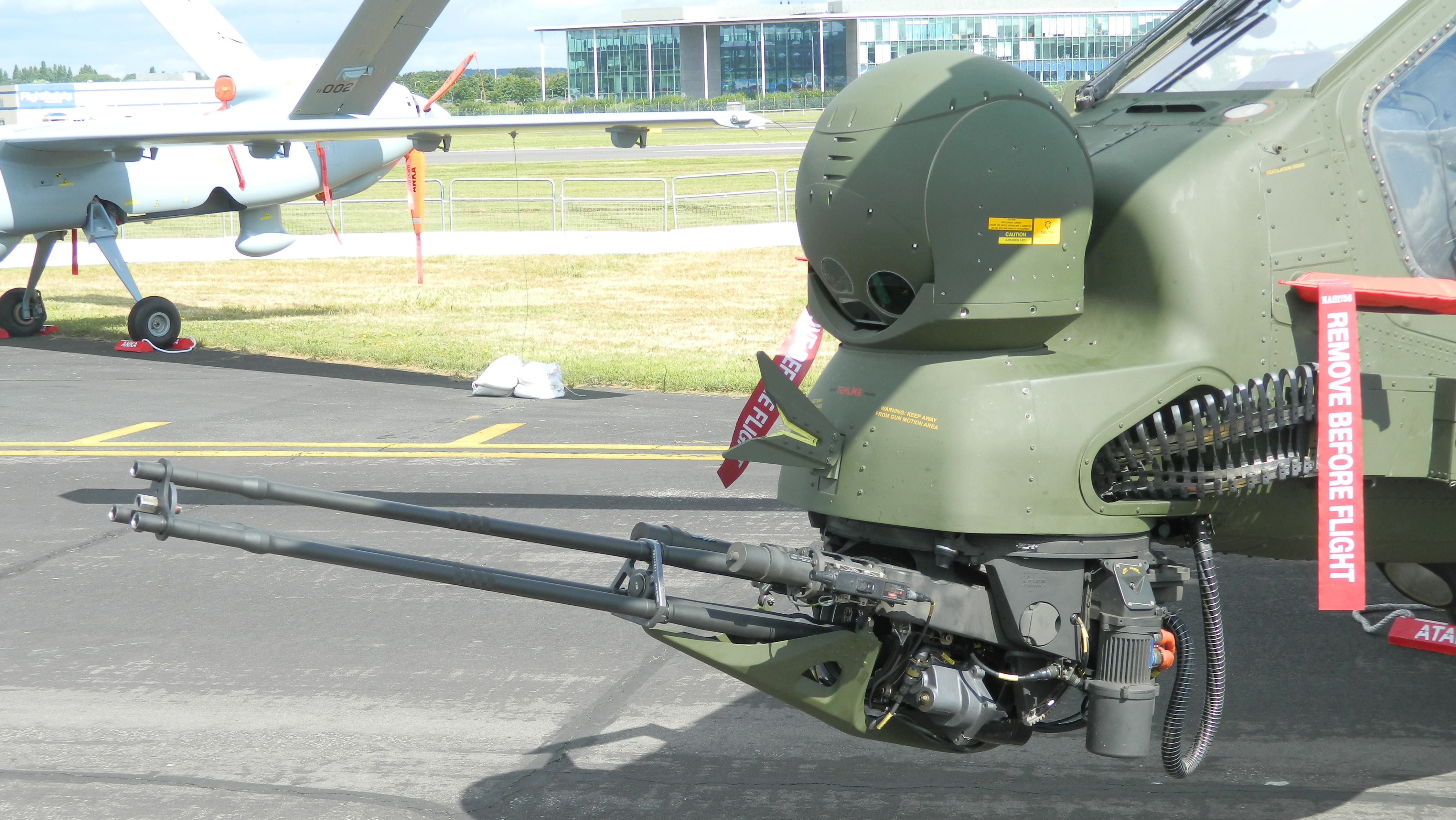

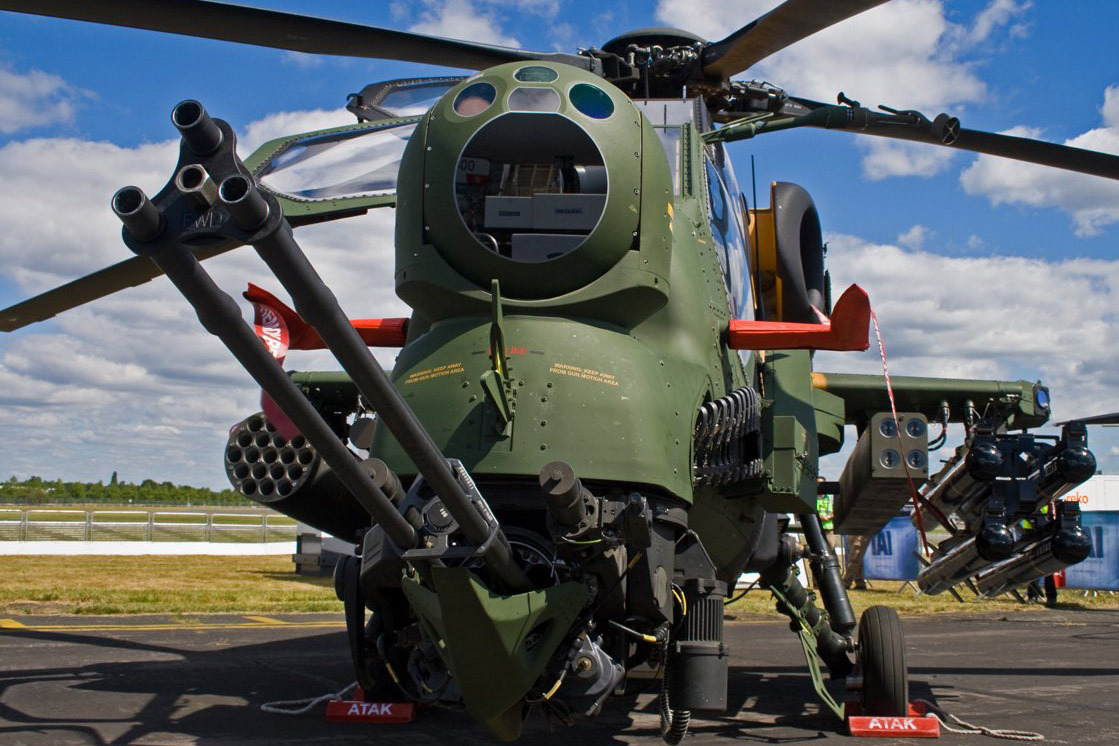

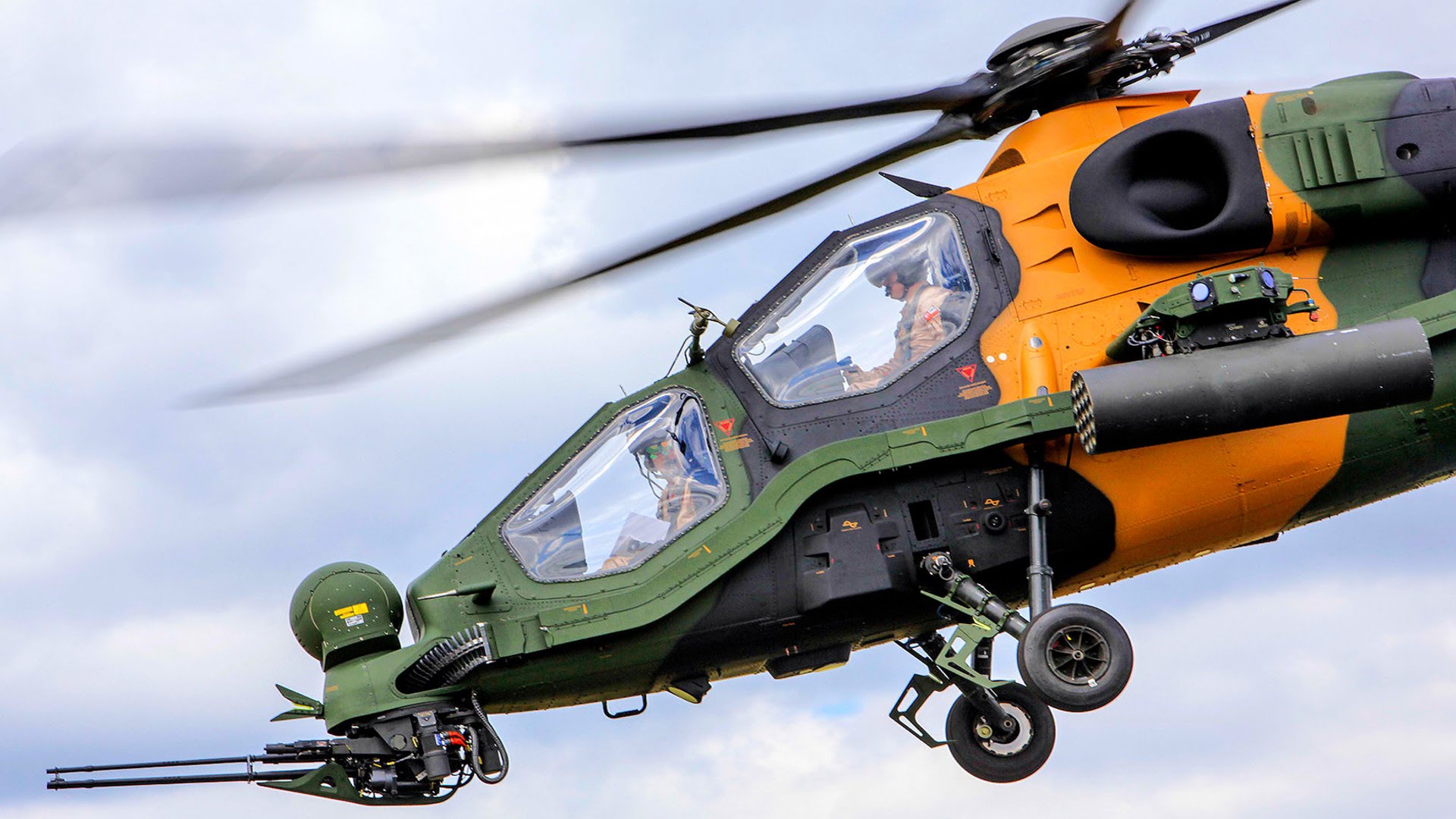

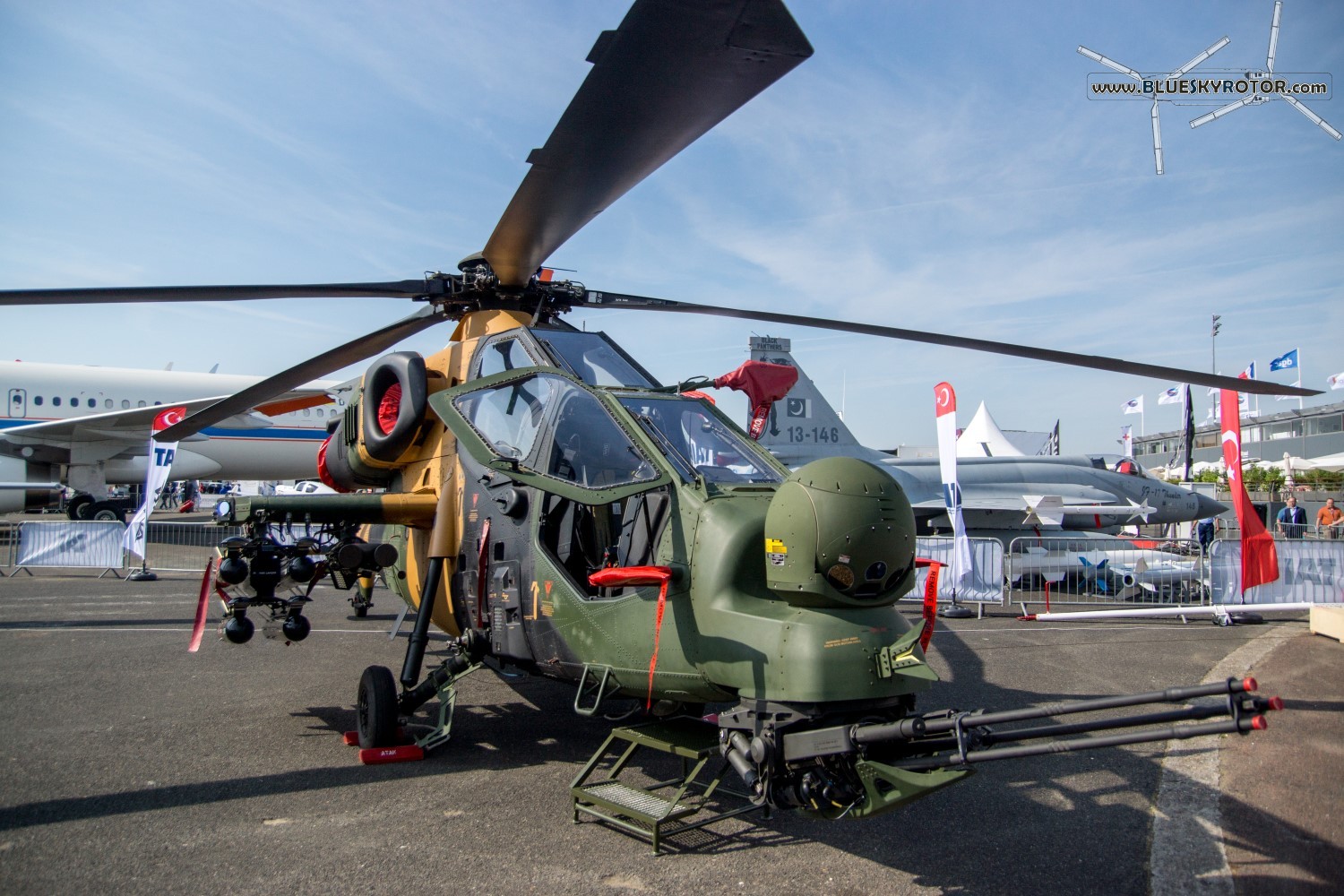

土耳其T-129直升机(特许仿制A129)机鼻上的TM197B机炮

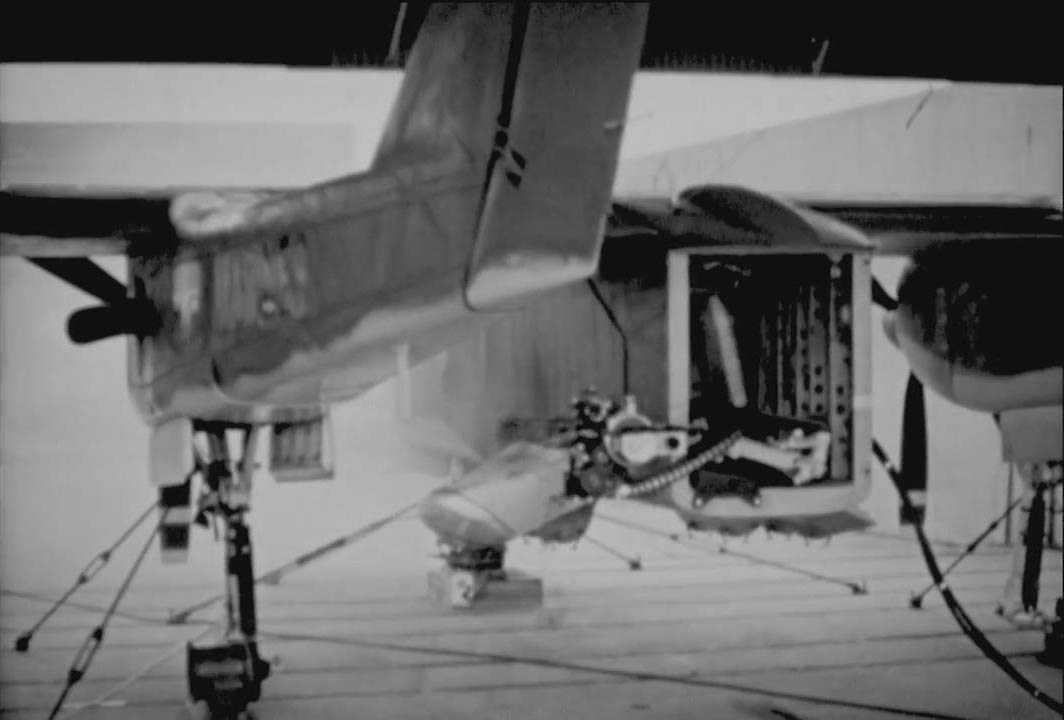

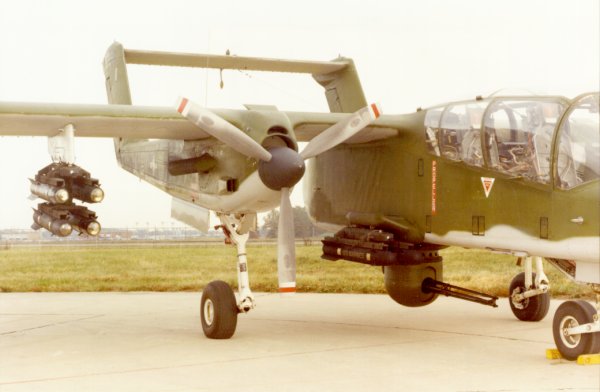

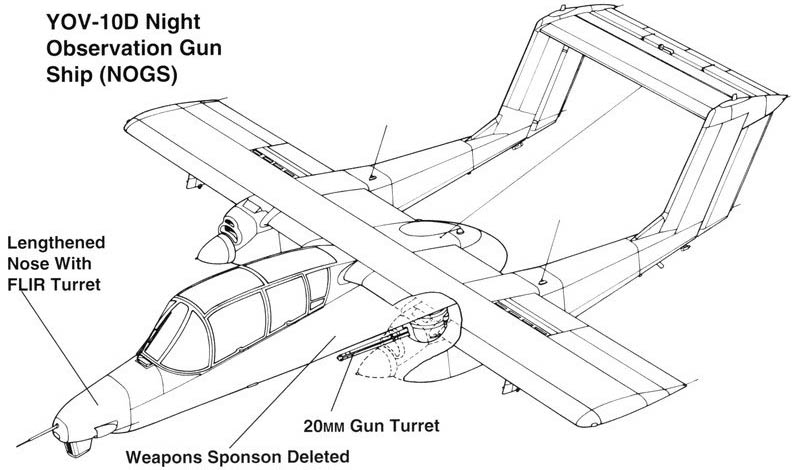

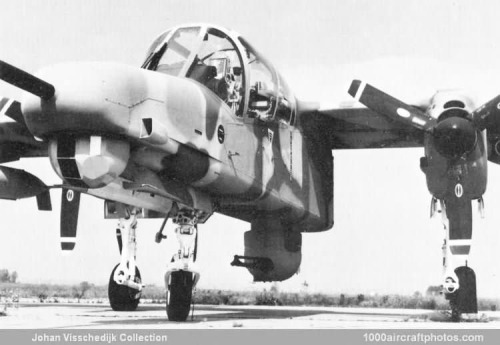

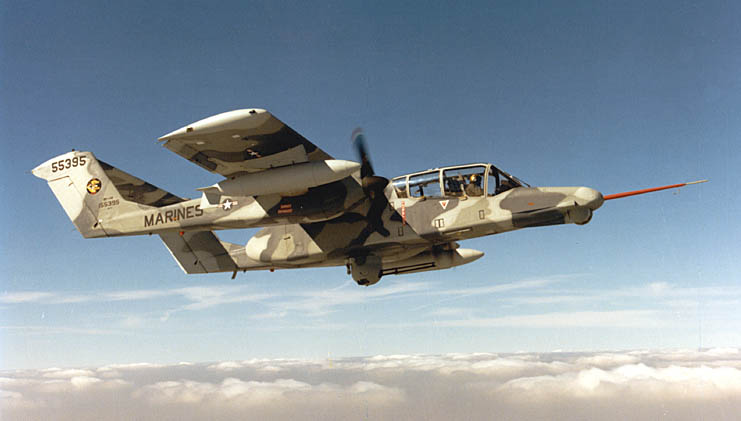

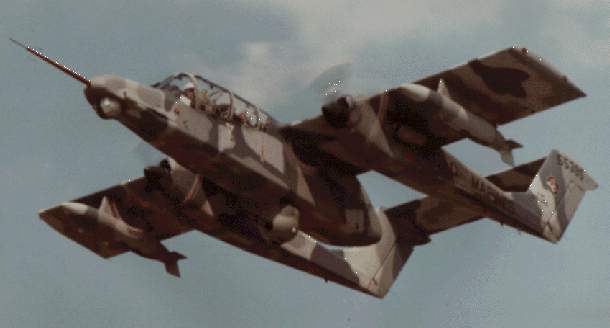

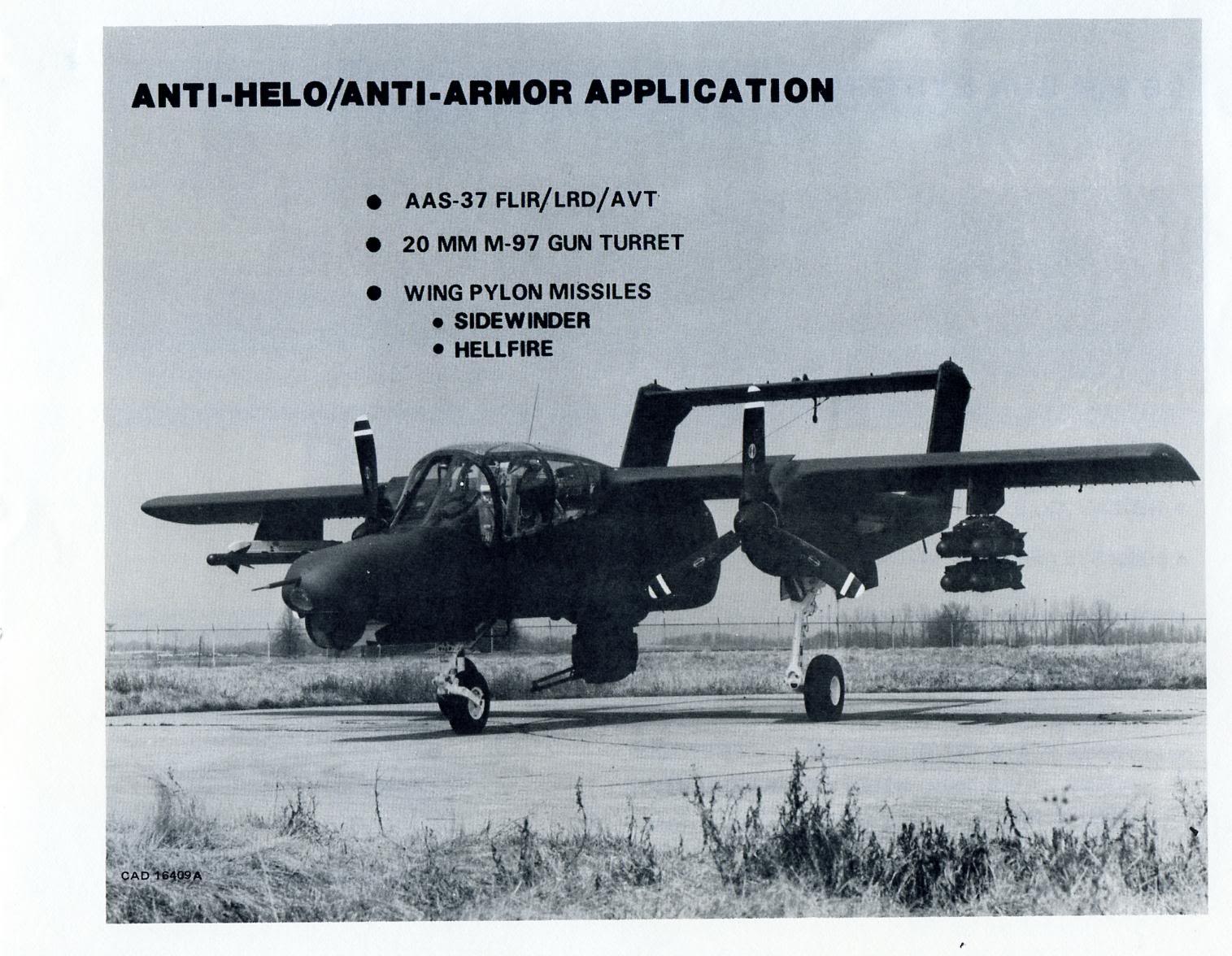

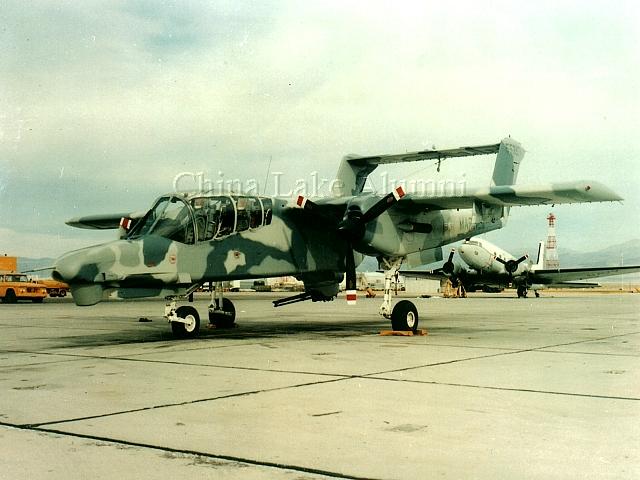

直接在机腹安装M197炮塔的OV-10D,称为YOV-10D,一种专门用于夜间巡逻的对地攻击机


早期的YOV-10D是使用AH-1上的扁平炮塔

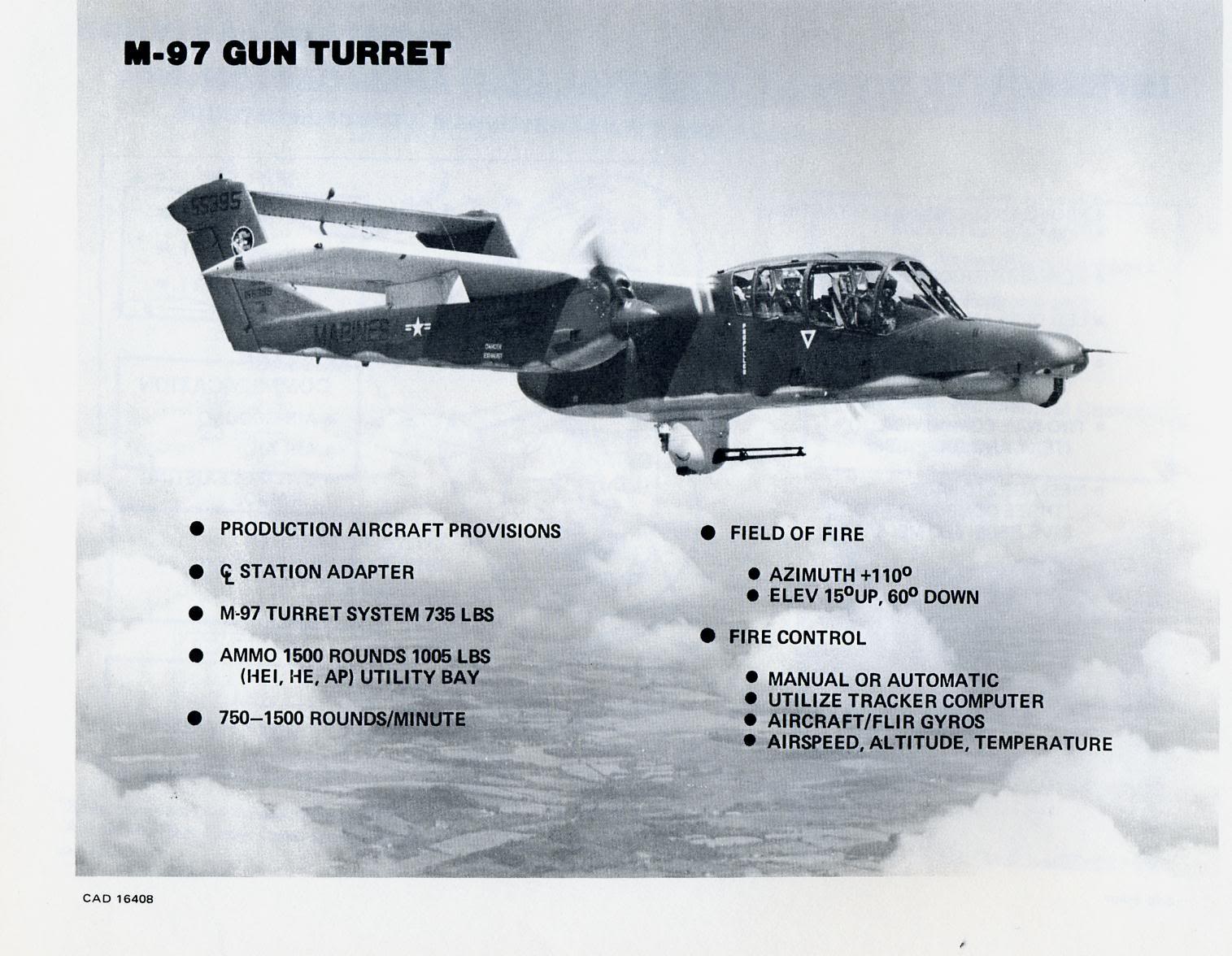

后来的YOV-10D改为半球形炮塔,称为M97炮塔

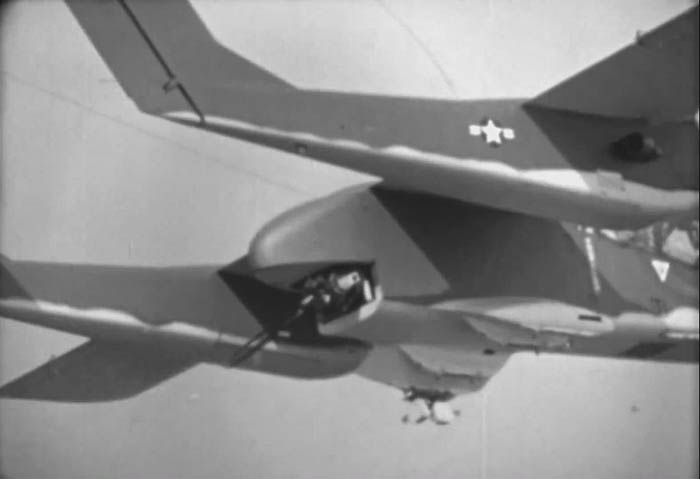

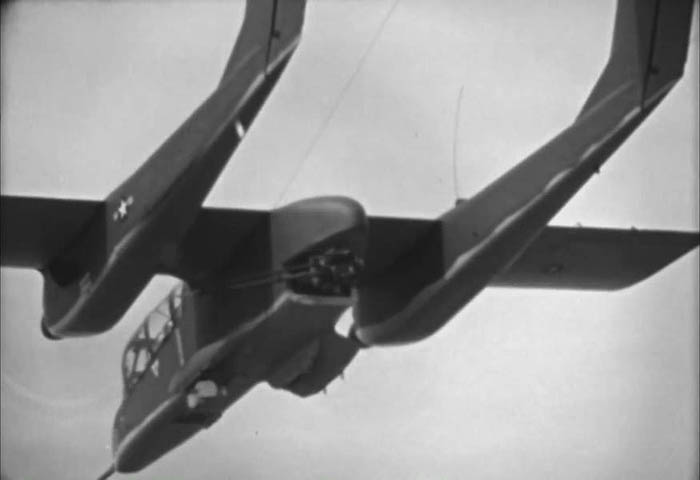

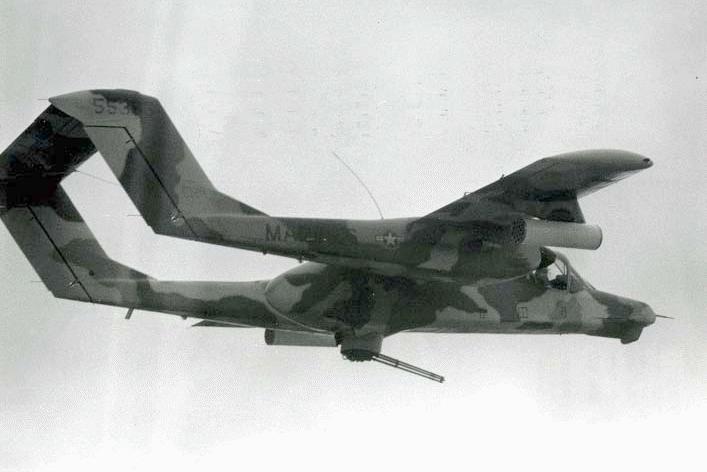

早年YOV-10D曾经试验过一种把M197机炮装在机尾的遥控枪架上,但没有更多的照片,估计没有装备部队

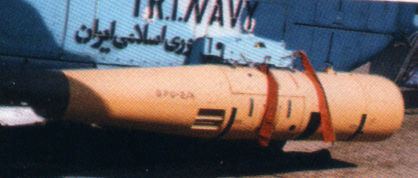

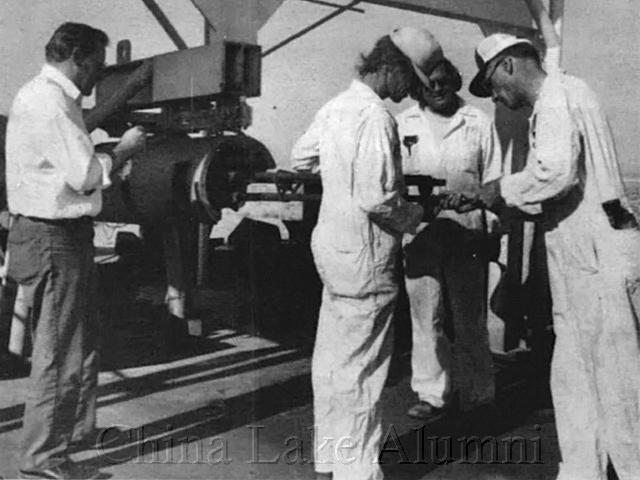

GPU-2/A机炮吊舱

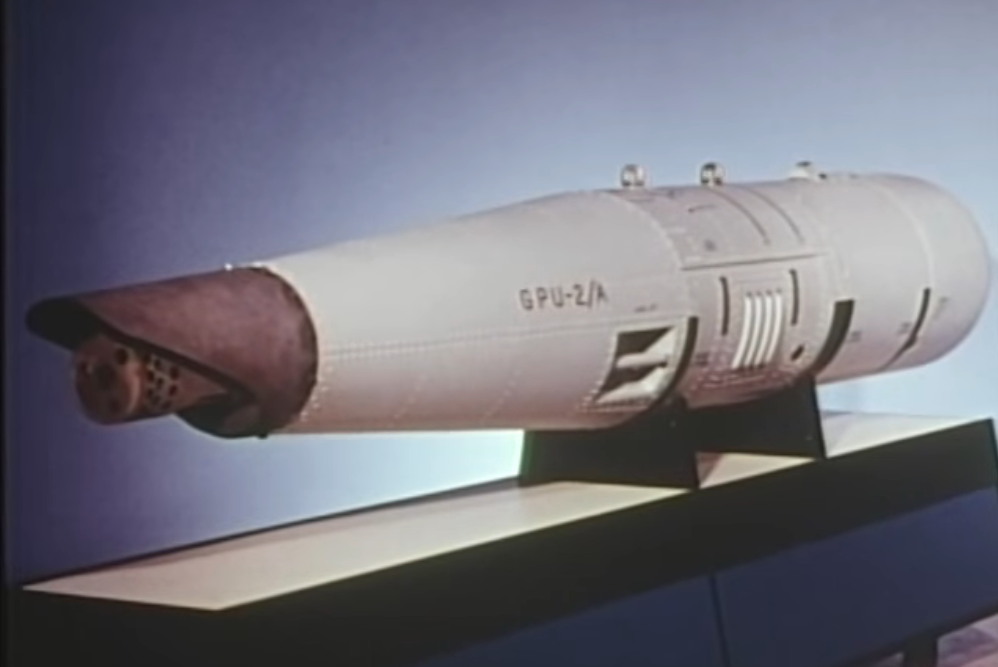

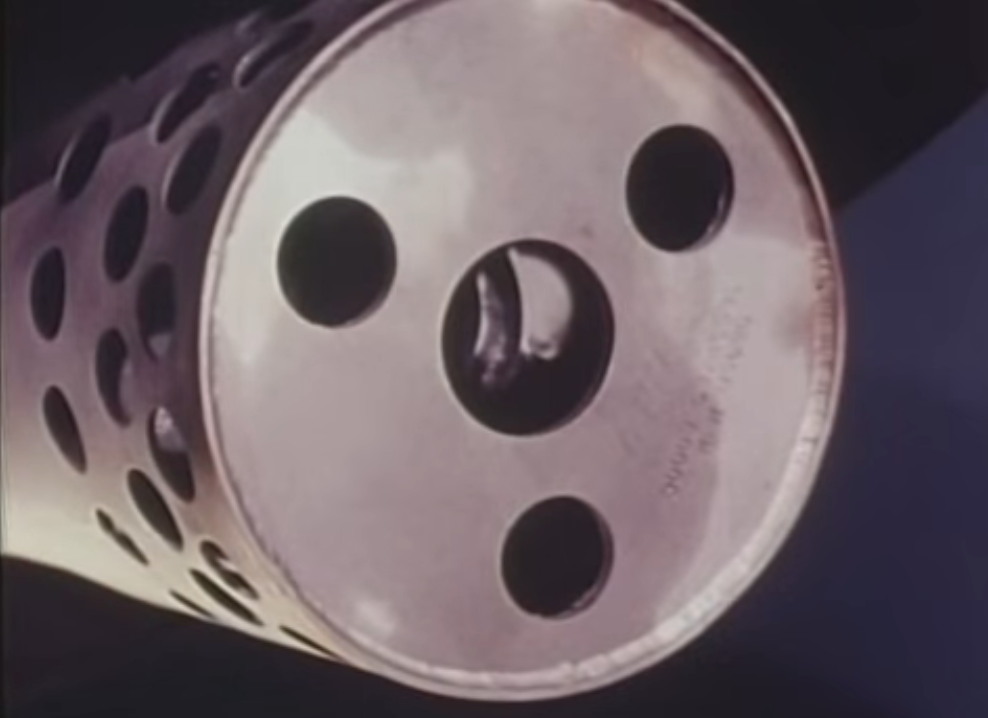

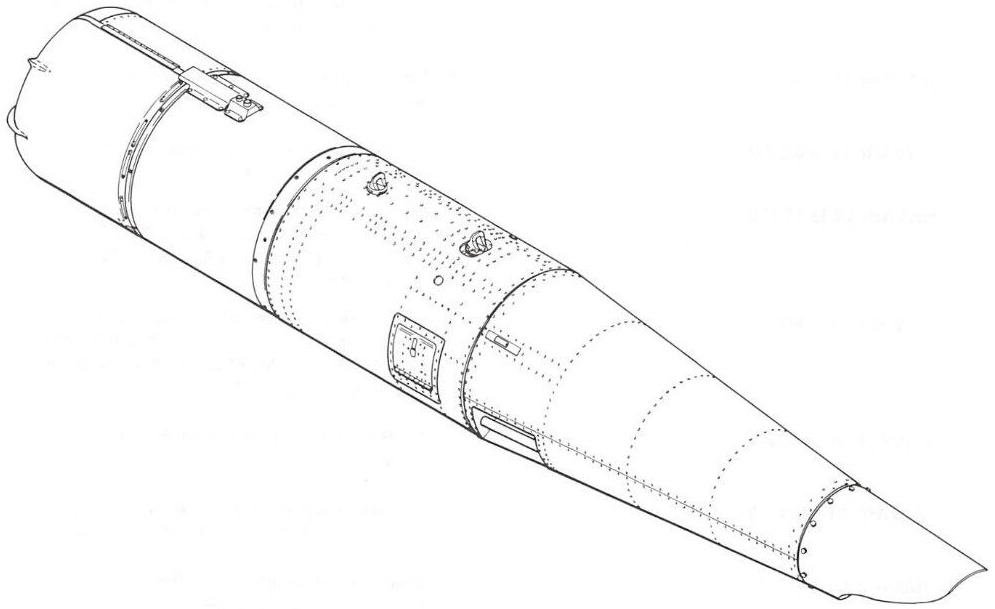

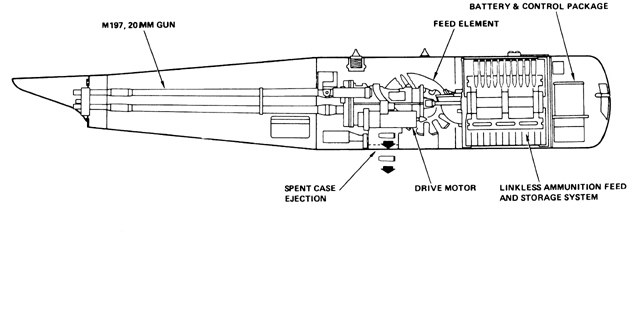

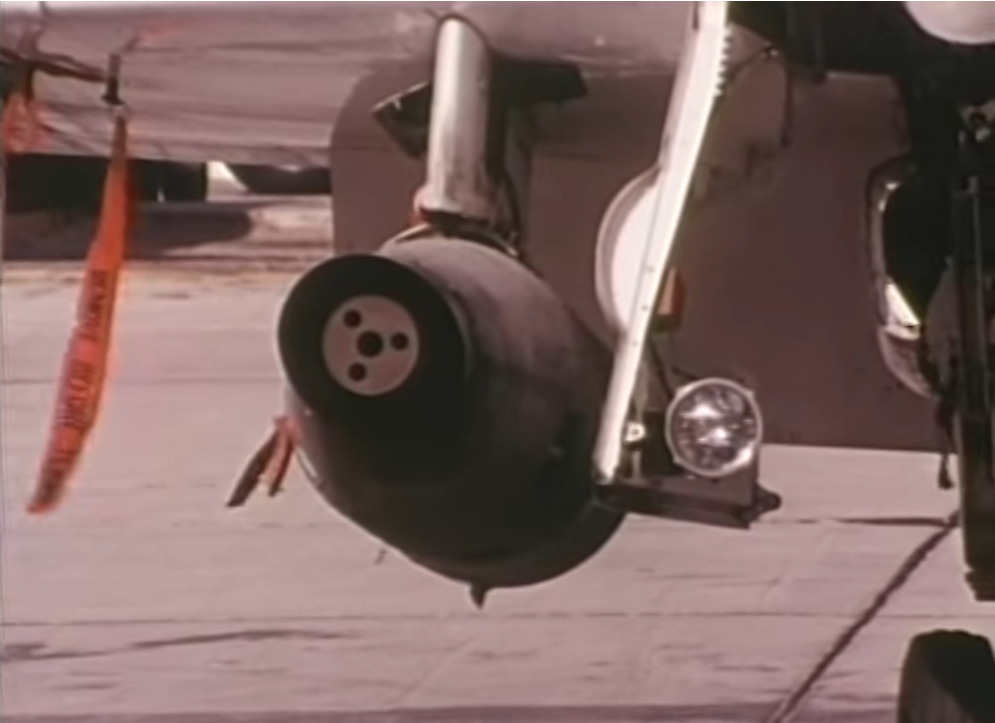

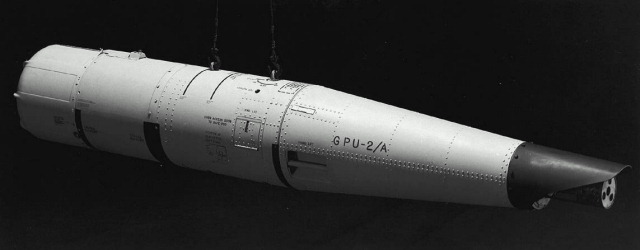

GPU-2/A是一种轻型机炮吊舱,相比于安装M61的SUU-16/A而言要轻得多,适合在轻型飞机或直升机上使用。该吊舱内安装一挺M197机炮,并携带300发炮弹。GPU-2/A全长3.25m,最大直径482mm,满载M50实弹时全重266kg,采用无链供弹,理论射速在750或1500发/分内可选。该吊舱是独立系统,自带镍镉充电电池供电,其电量可满足三次装弹或全数射击。GPU-2/A最初A-37“蜻蜓”和 OV-10“野马”上使用,后来也被用于A-4“天鹰”。虽然也在AH-1上测试过,但较少见被AH-1用于实战。

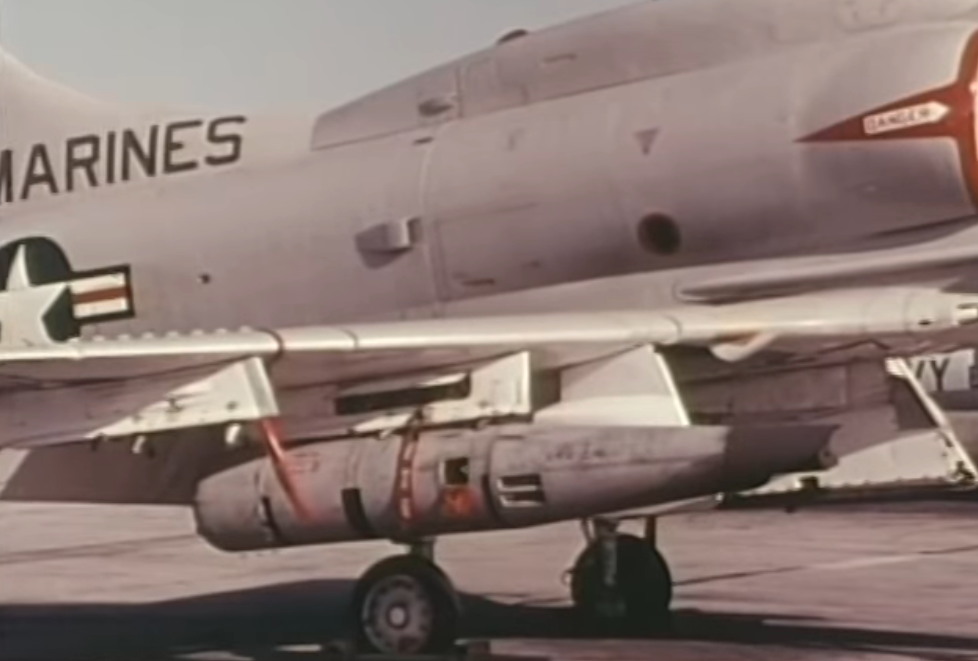

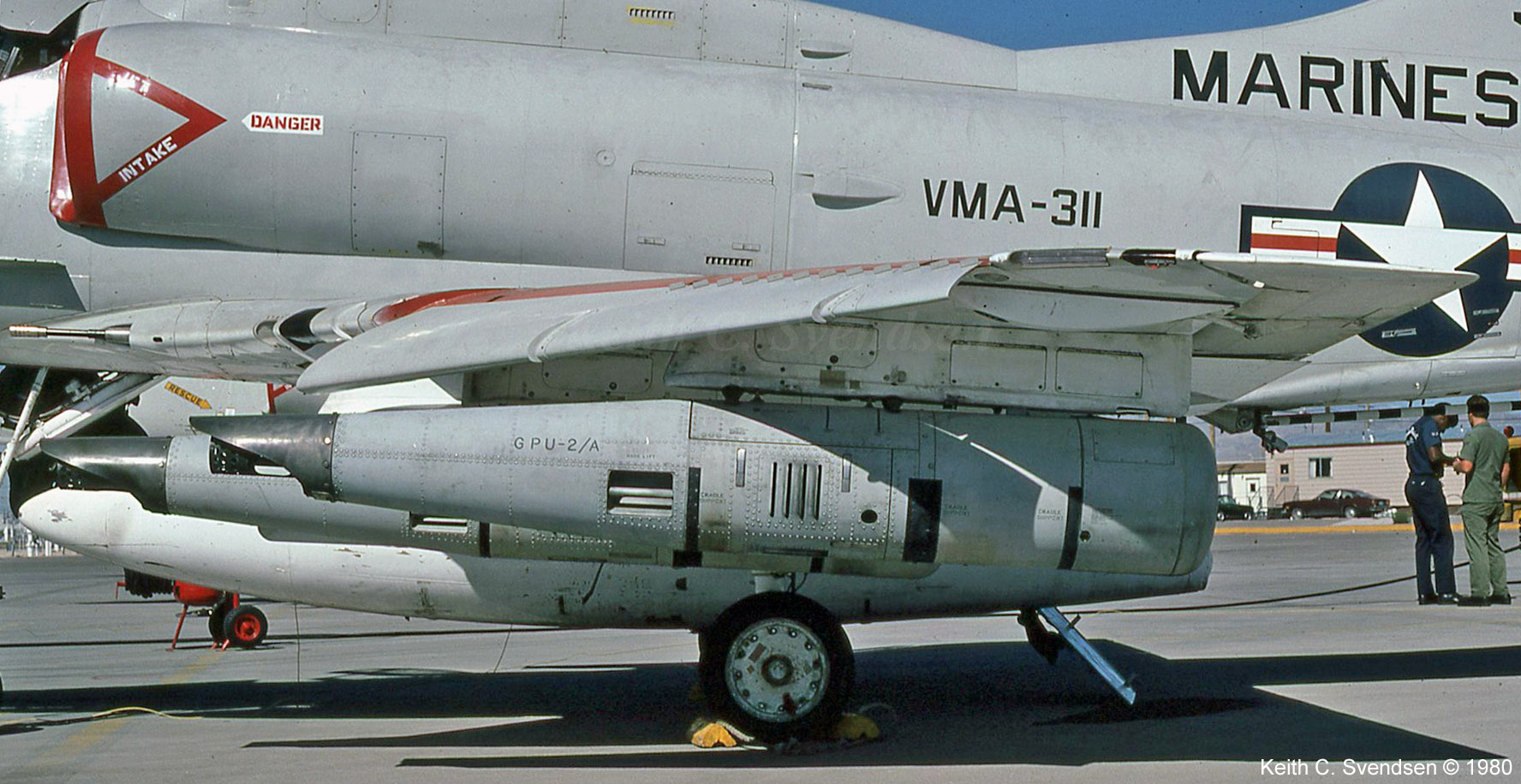

由于机体小、动力小,因此A-4“天鹰”挂的机炮吊舱常见是重量较轻的GPU-2/A

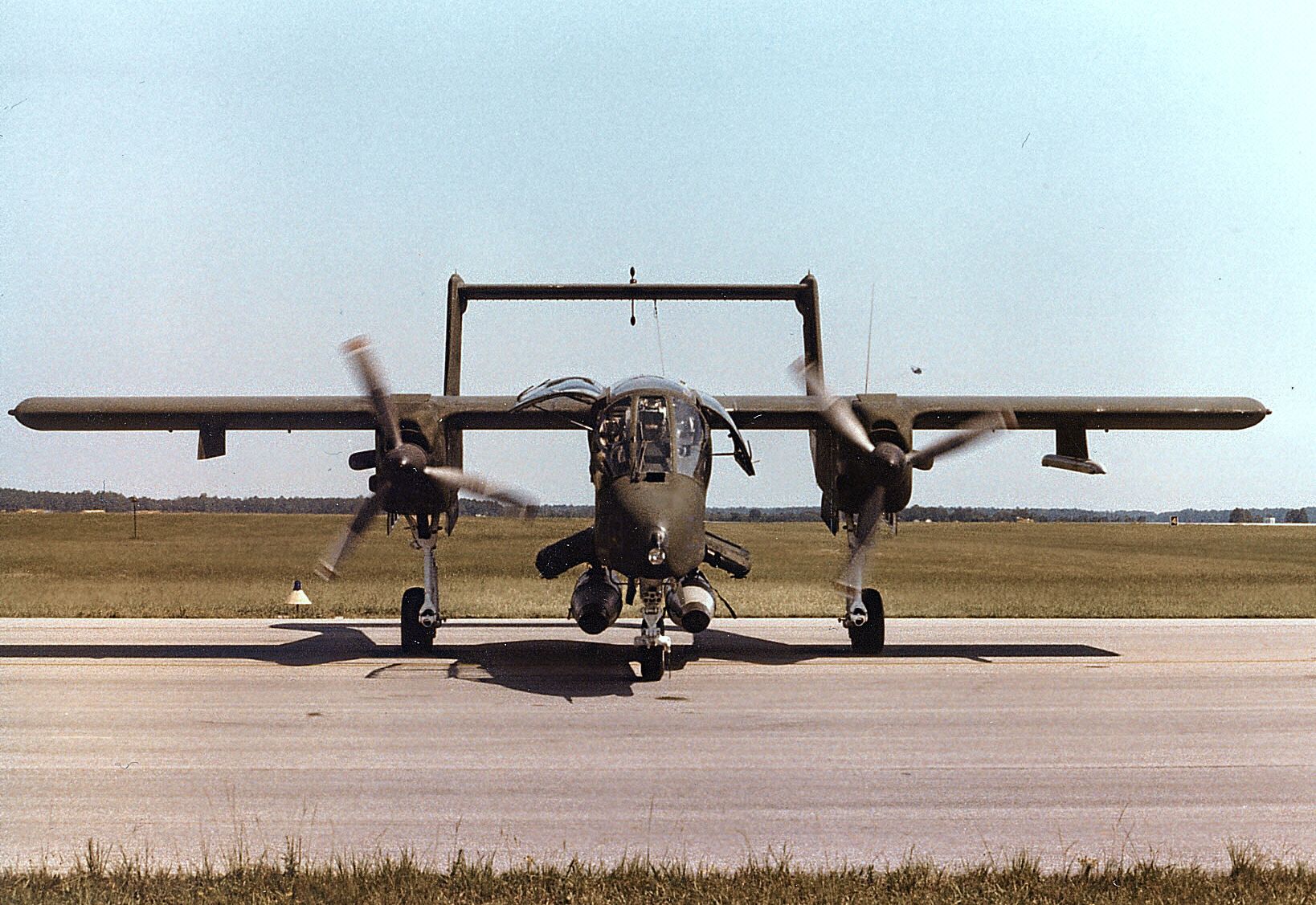

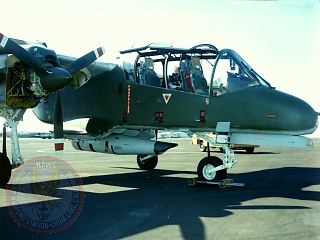

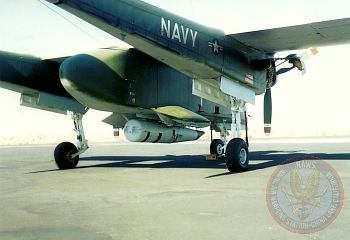

挂在OV-10A炮兵观察机下的GPU-2/A机炮吊舱

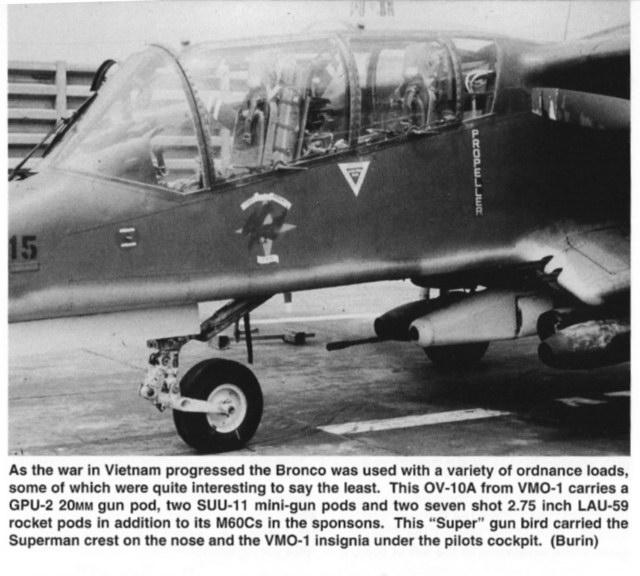

OV-10A还挂过一种型号为GPU-2的单管20mm机炮吊舱,与GPU-2/A不是一种型号

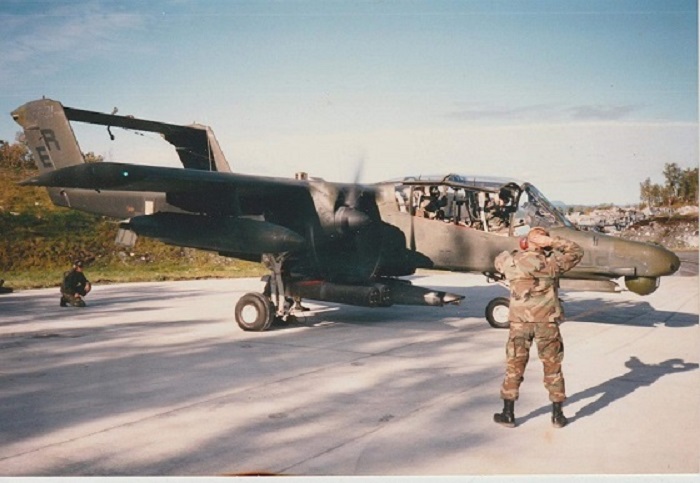

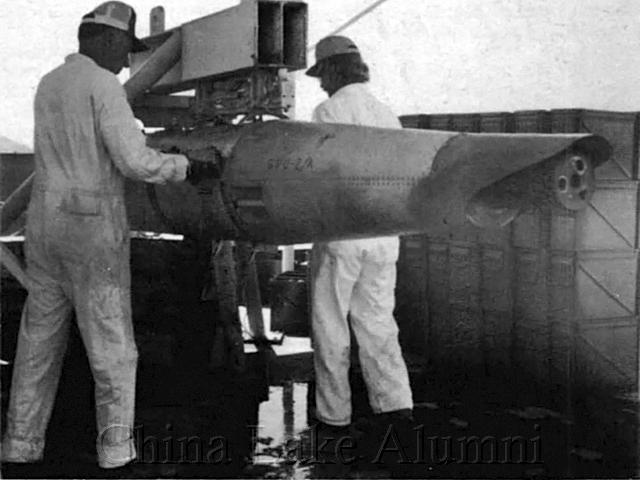

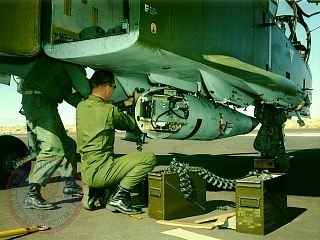

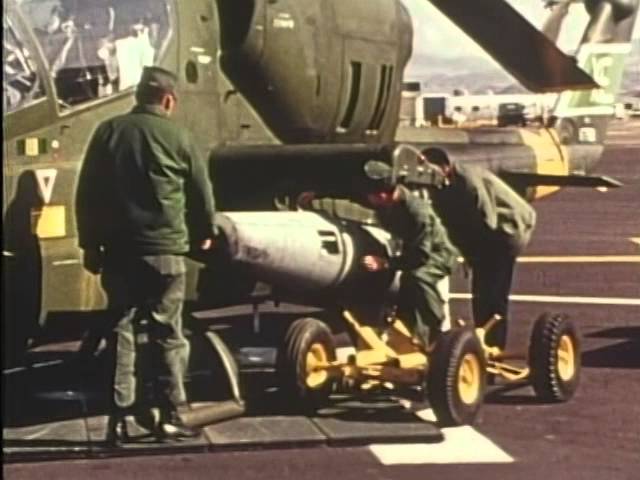

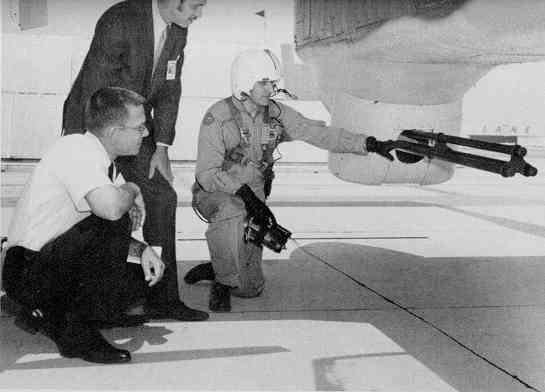

给OV-10机腹的GPU-2/A吊舱装填弹药

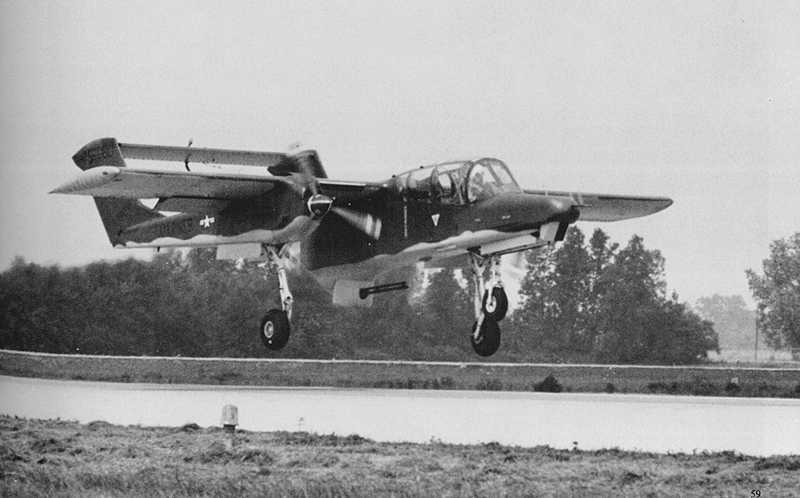

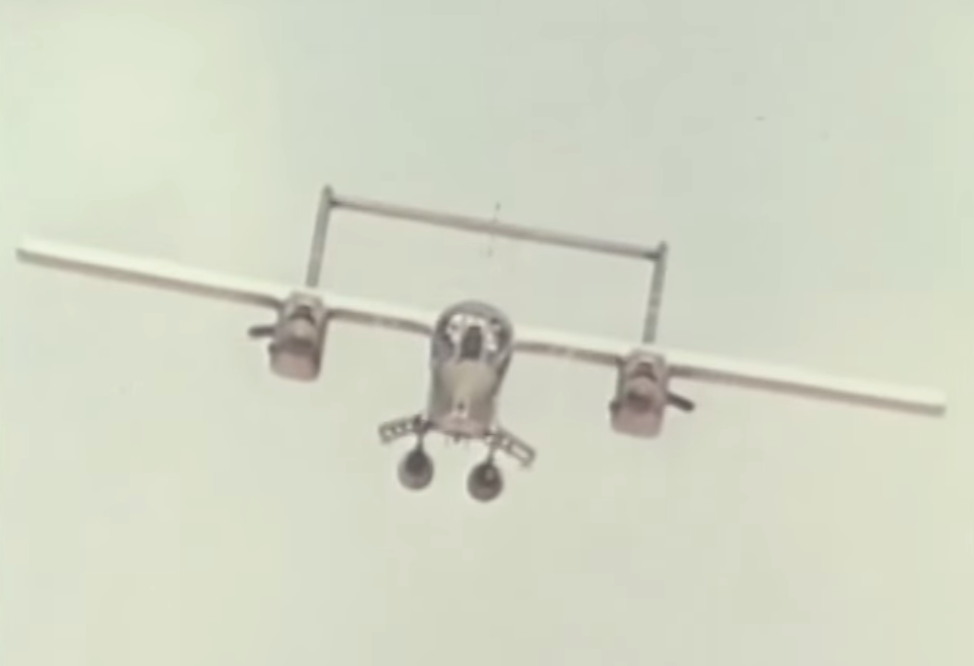

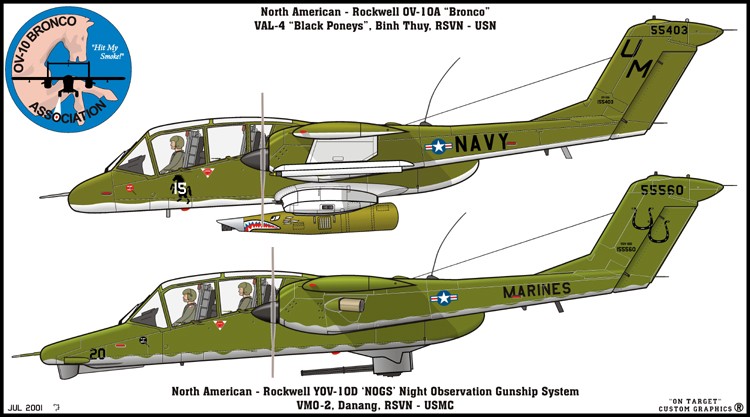

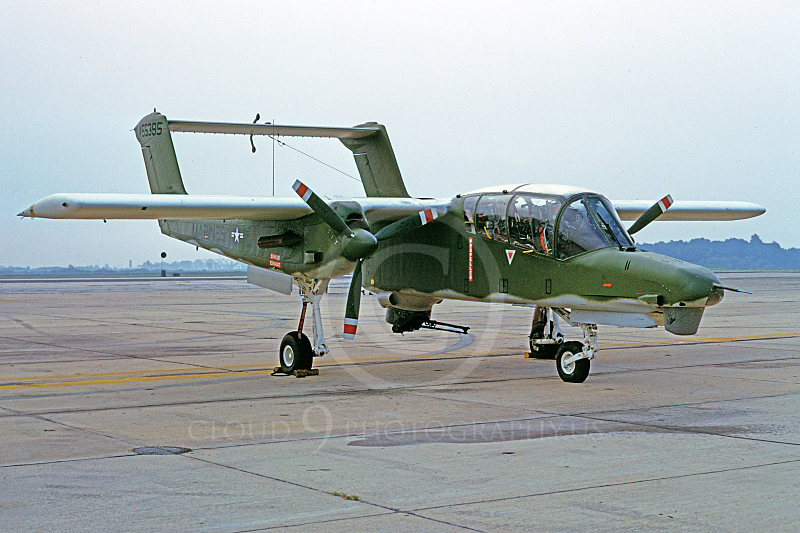

挂GPU-2/A吊舱的OV-10A与安装遥控炮塔的YOV-10D的侧视图比较


OV-10A经常只挂1个GPU-2/A,但也可以挂2个




挂在AH-1短翼下的GPU-2/A

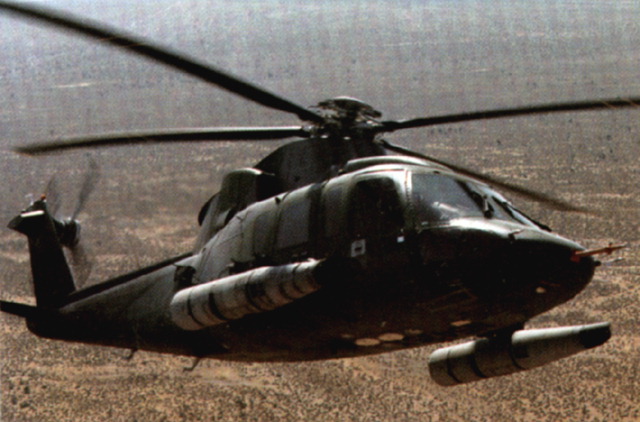

挂在西科斯基H-76两侧的GPU-2/A

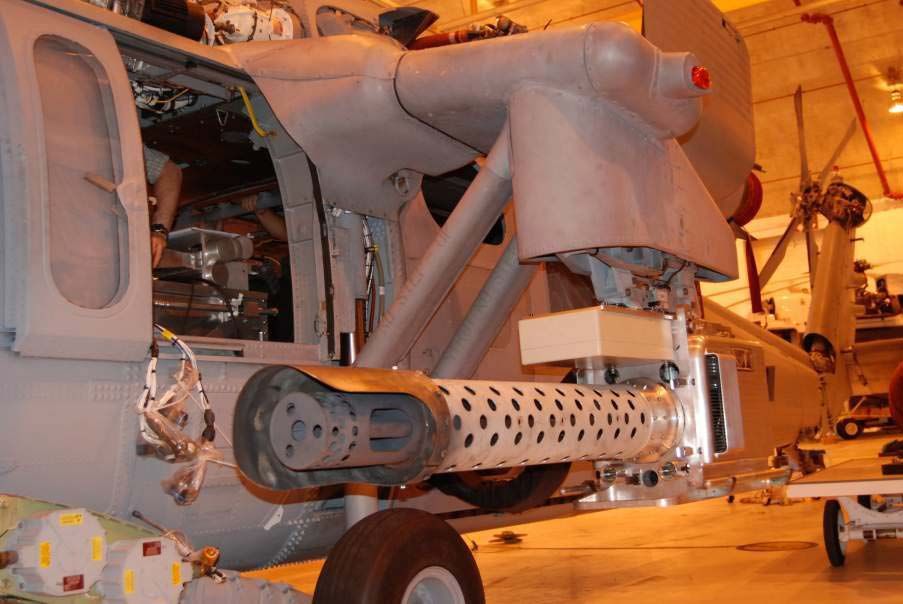

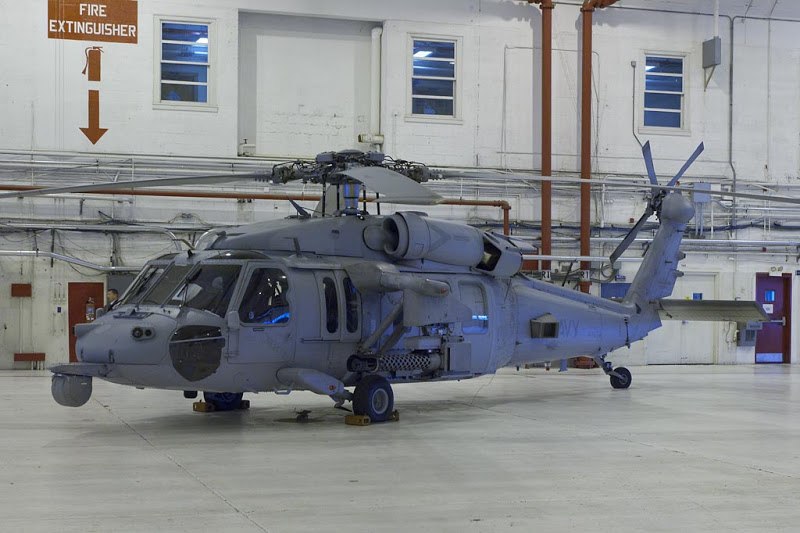

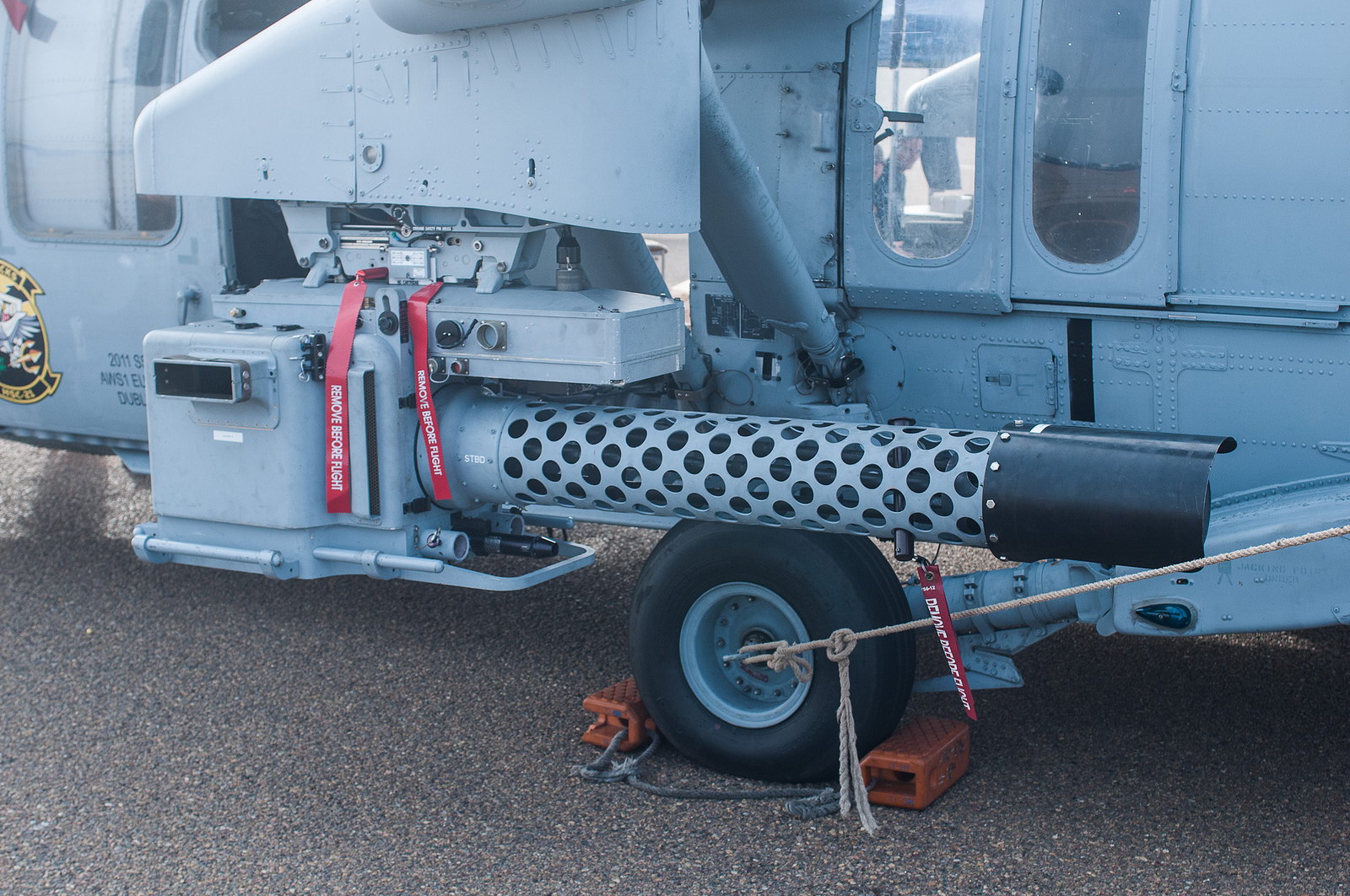

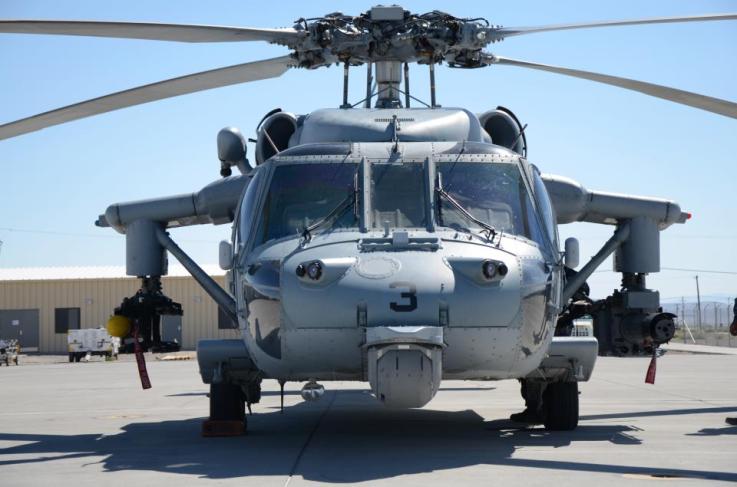

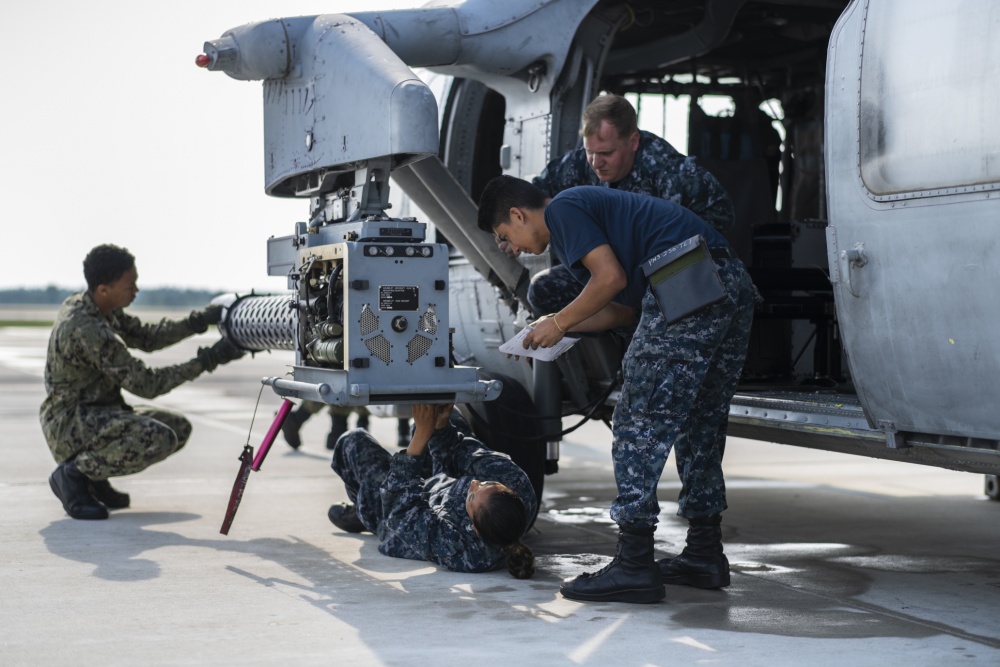

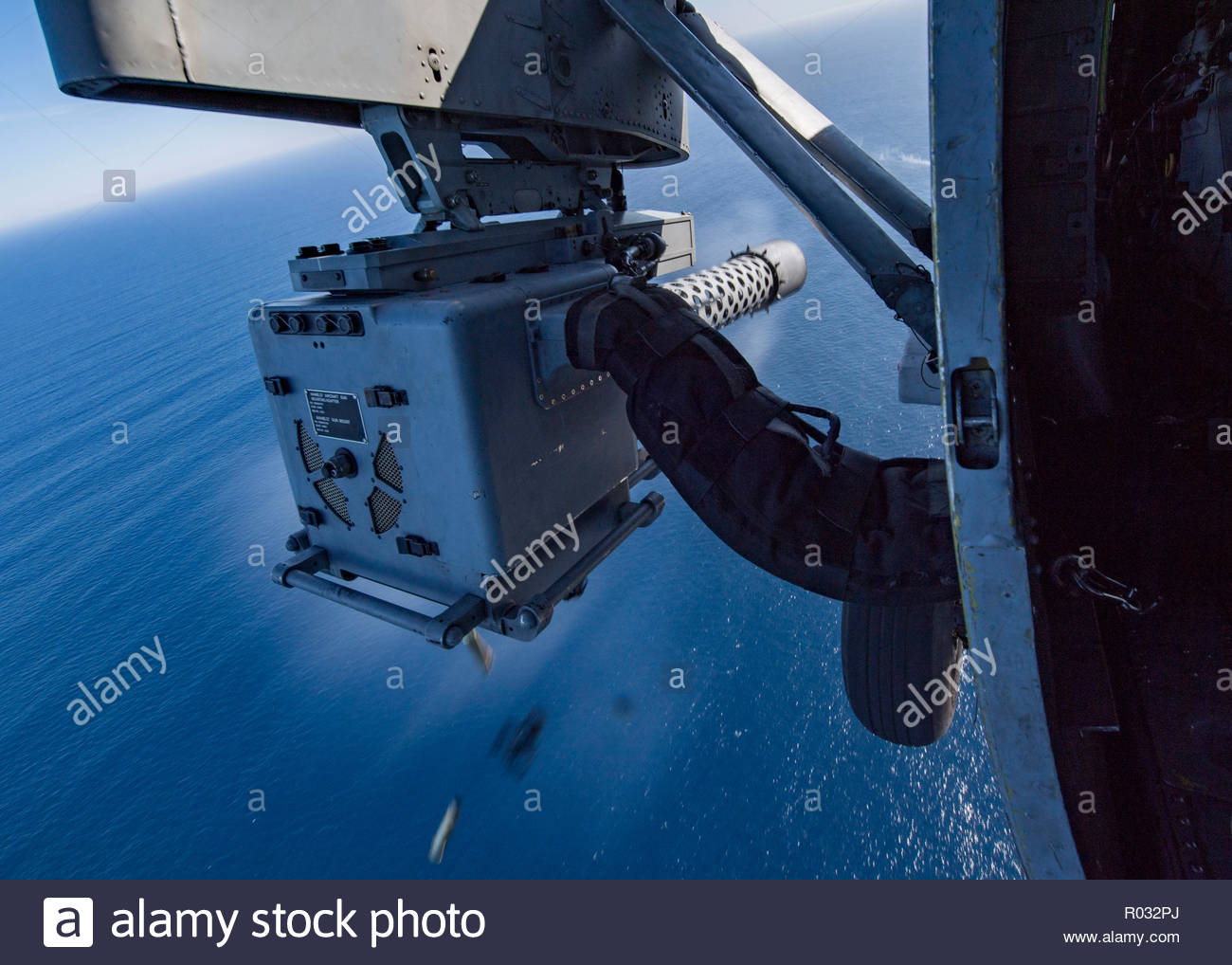

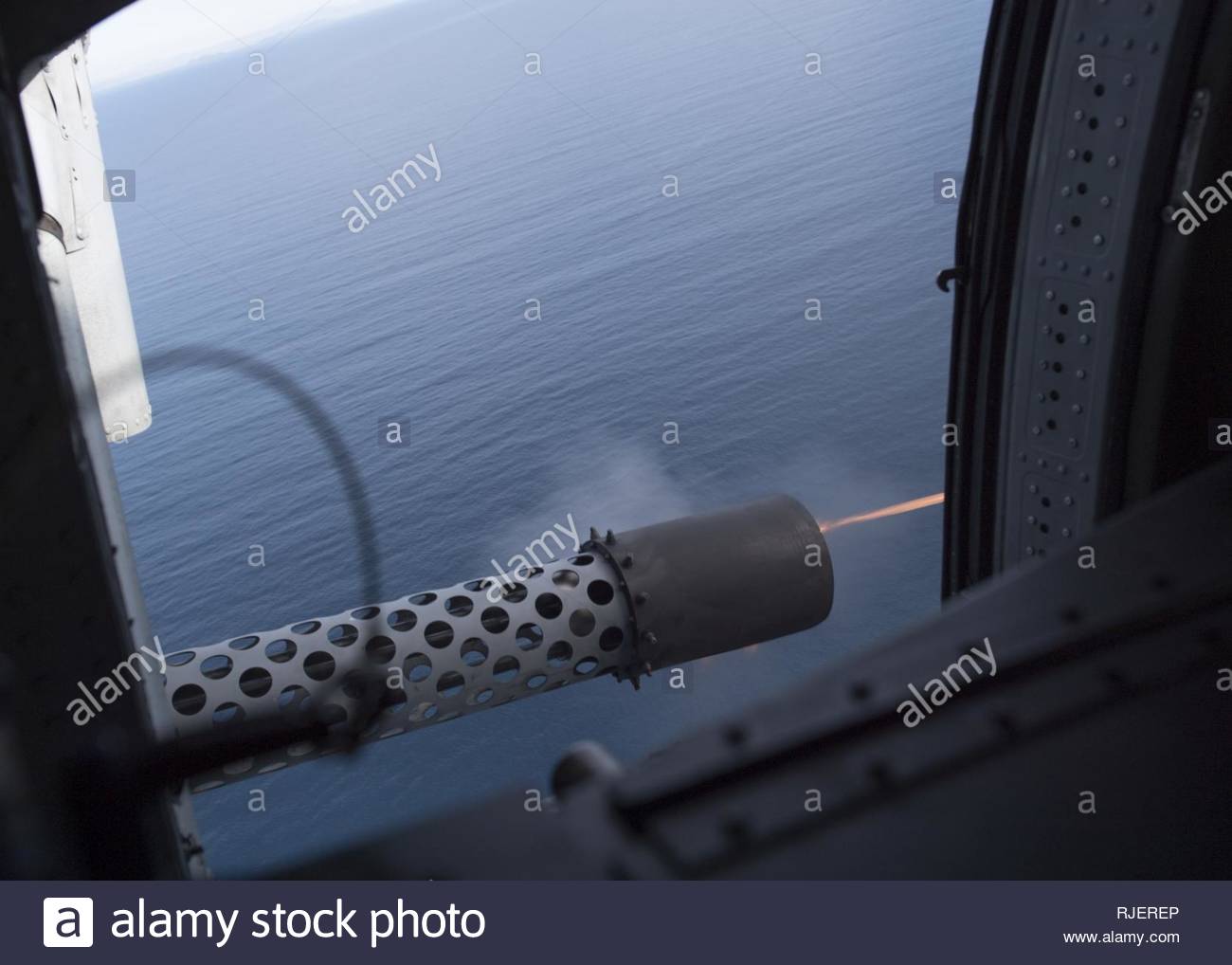

美国海军试验过的一种在MH60S上挂载的M197航向机炮
