美国军用轻武器

 →现代加特林—"火神"简述

Minigun的应用:直升机平台



: 7.62×51 mm NATO

M61GAU-4/A [XM130]M195M197GAU-7/AGAU-8/AGAU-13/AGAU-12/UGAU-22/AXM188XM301T250
M134 [GAU-2B/A]及其应用:固定翼飞机直升机舰艇地面民间XM196XM214GAU-6GAU-19/A [GECAL 50]



M21直升机武装子系统

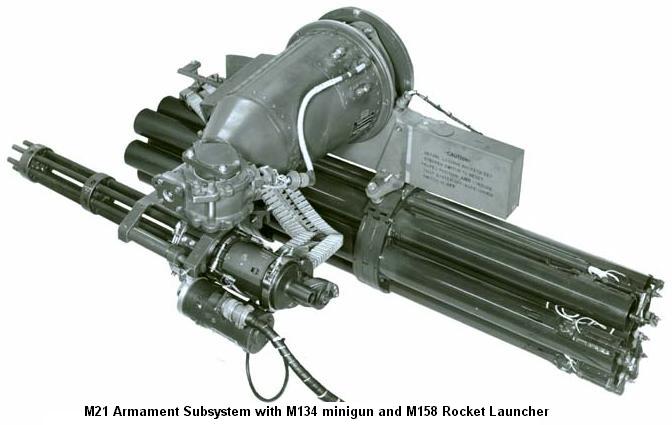

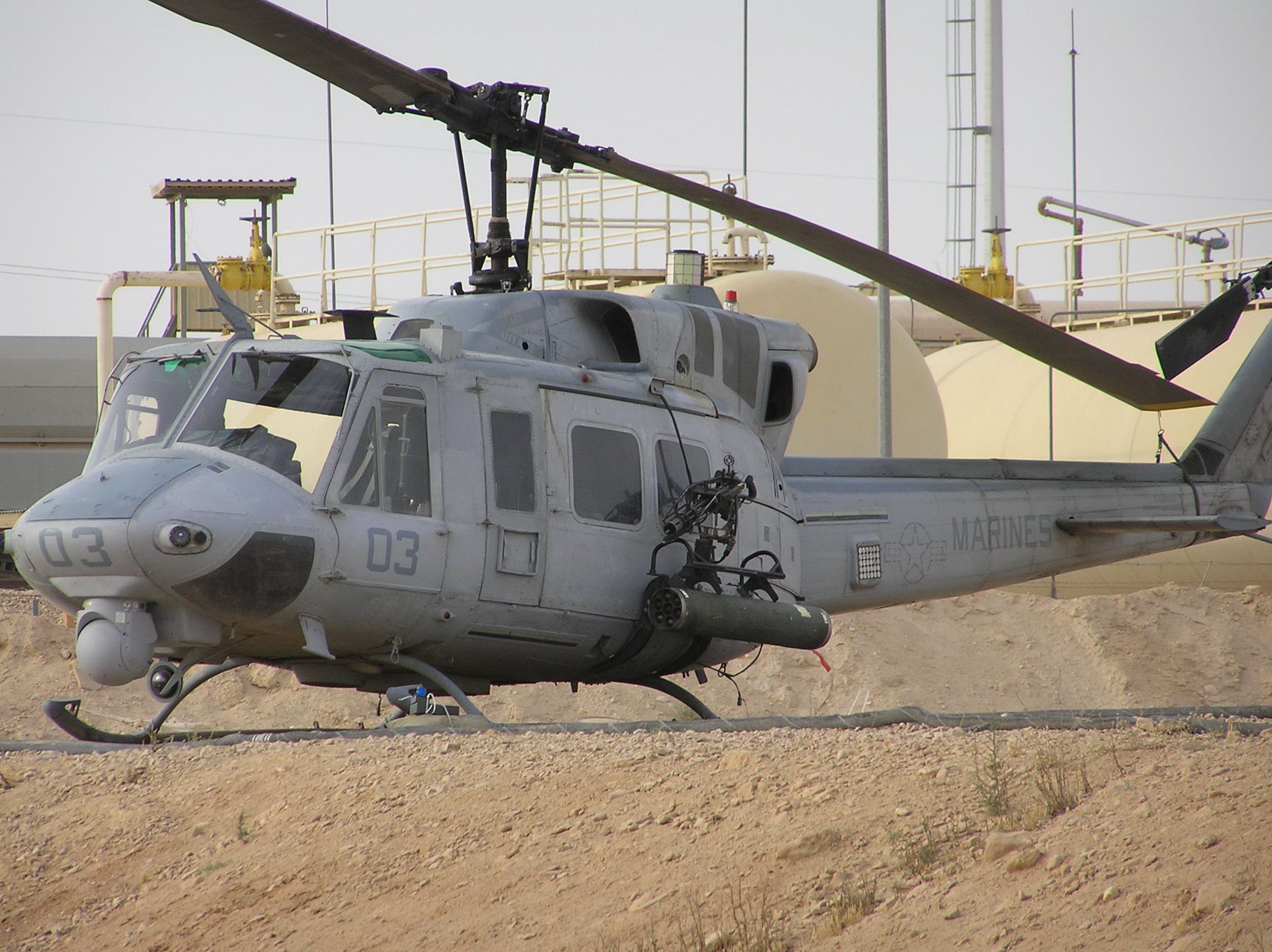

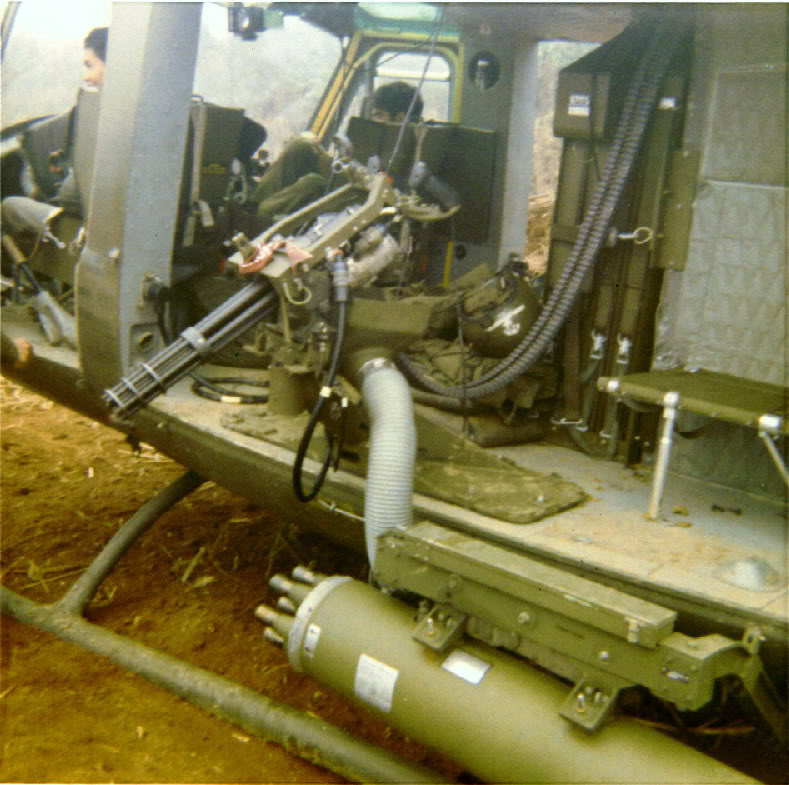

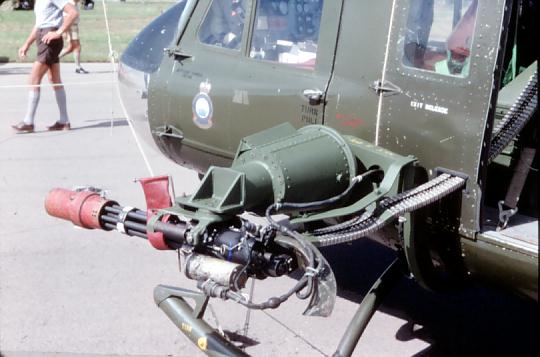

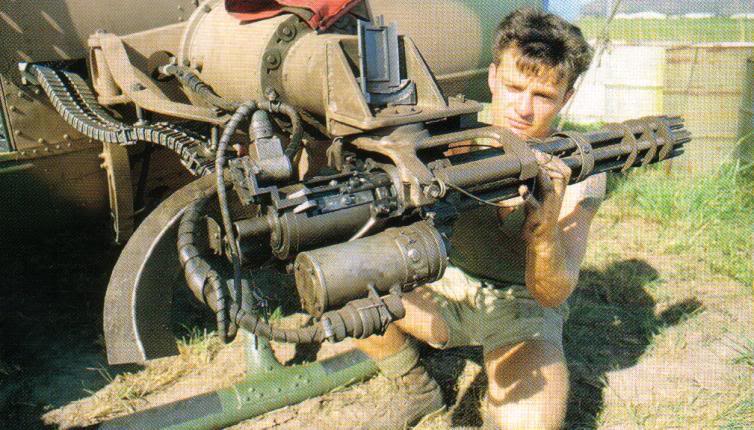

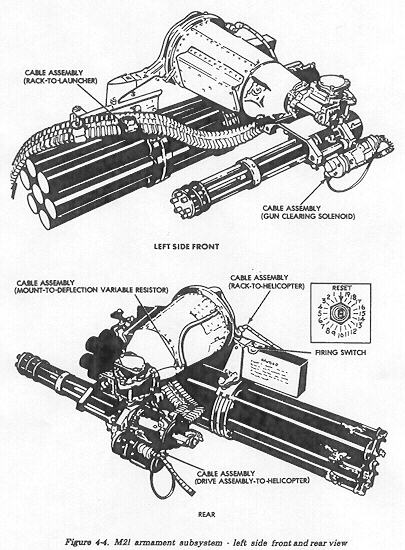

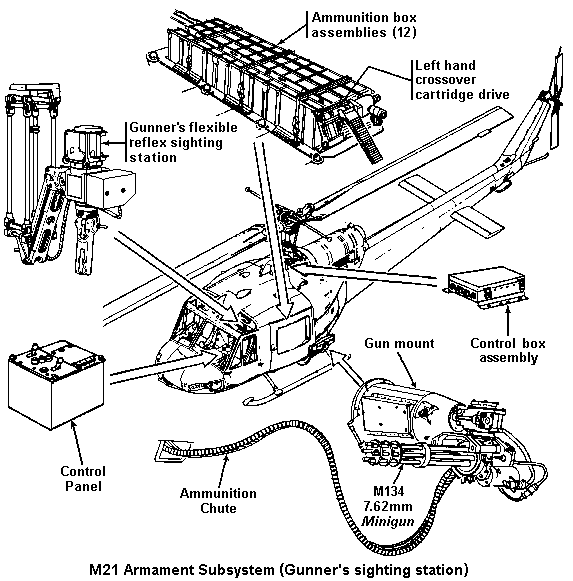

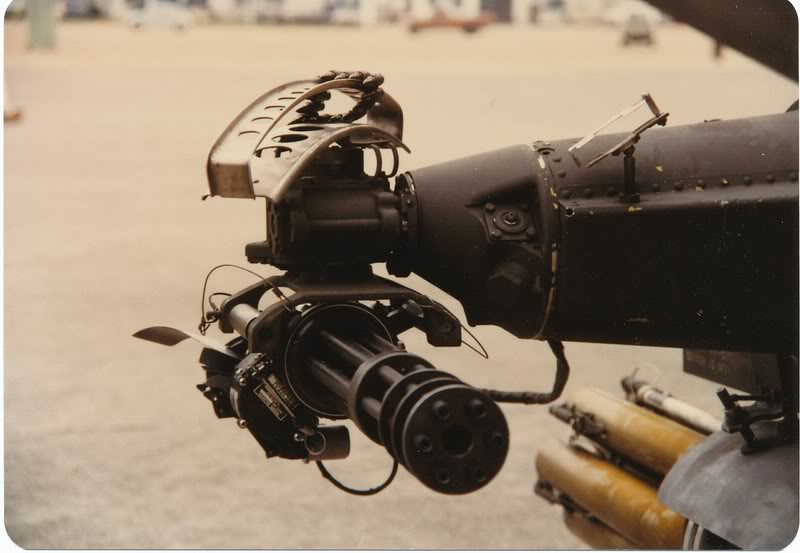

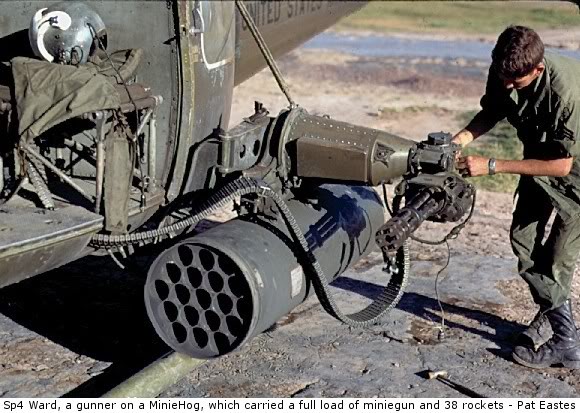

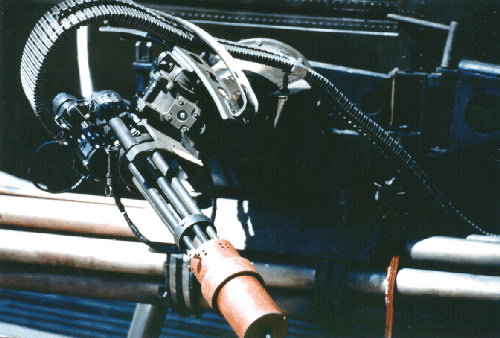

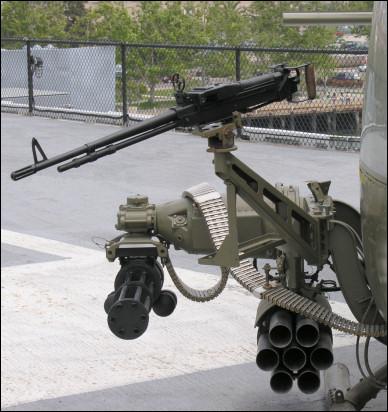

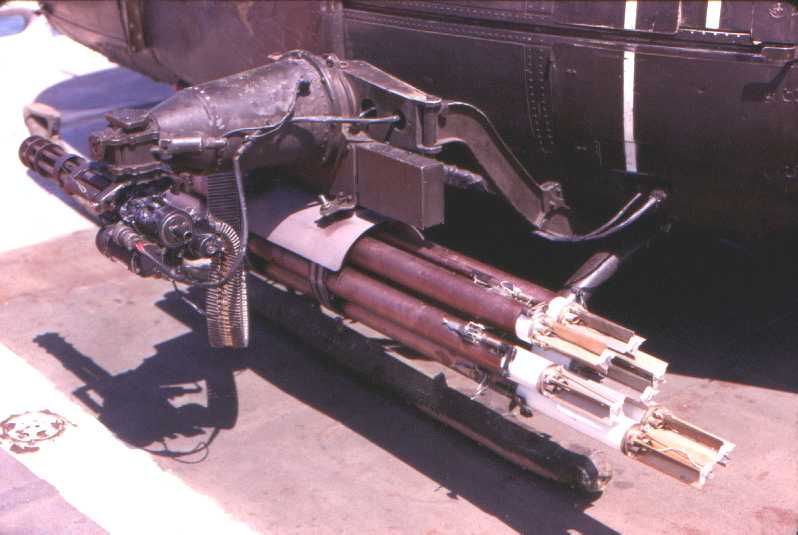

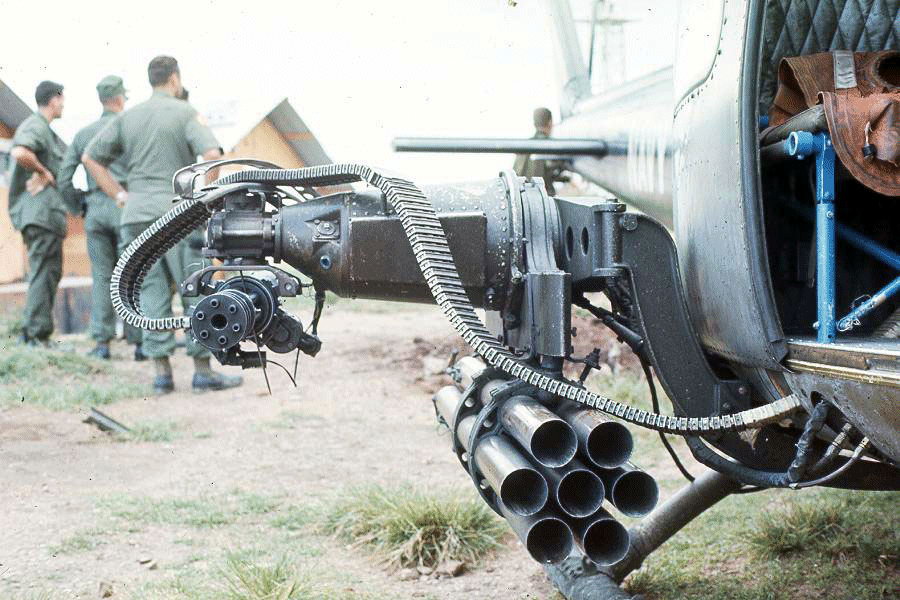

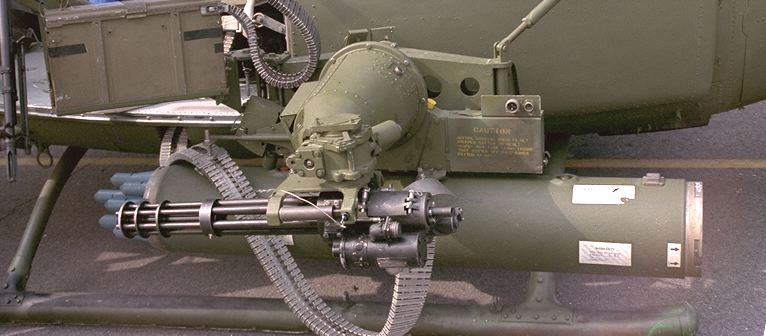

M21直升机武装子系统(M21 Helicopter Armament Subsystem是专门安装在UH-1“休伊”直升机的机腹两侧使用的,每侧包括一挺可俯仰转动的M134和一个火箭吊舱。M21系统在越南大量使用,代替了原来配备两挺M60CM6系统。早期的M21系统是安装在载员舱门的前方位置,但很快就改为安装在舱门后方位置。

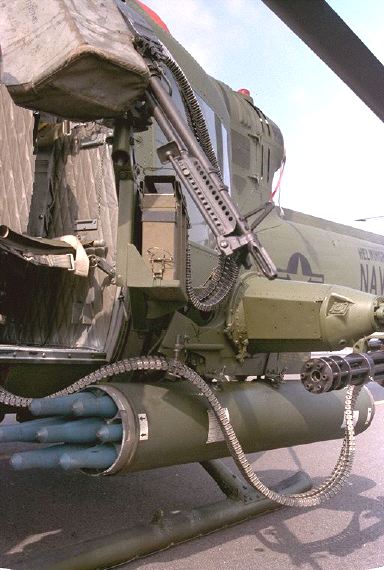

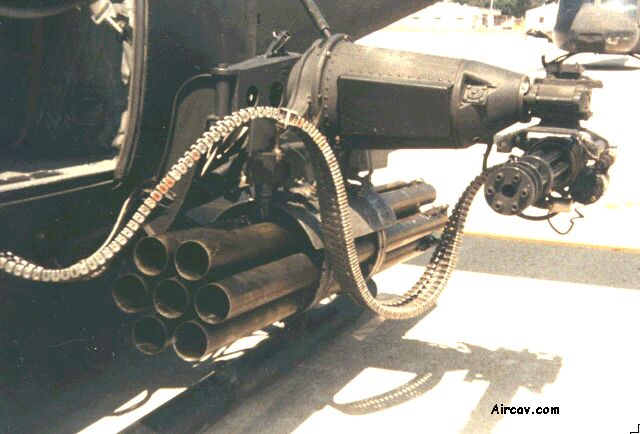

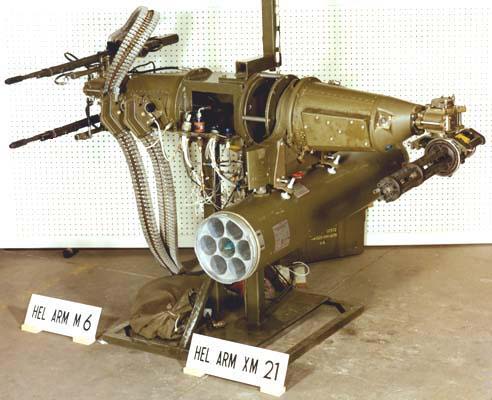

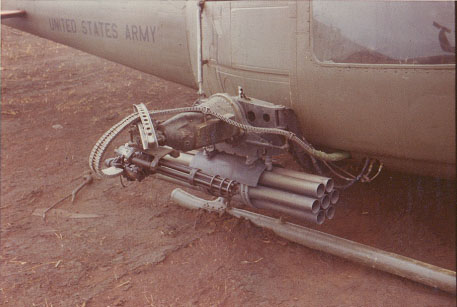

此图中右侧的XM21系统是代替了左侧的M6系统

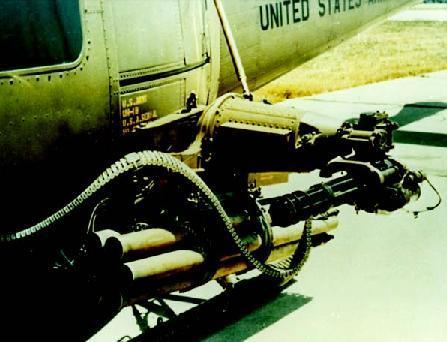

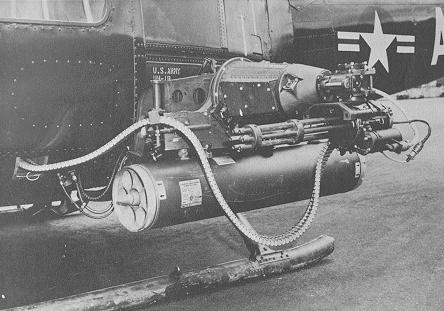

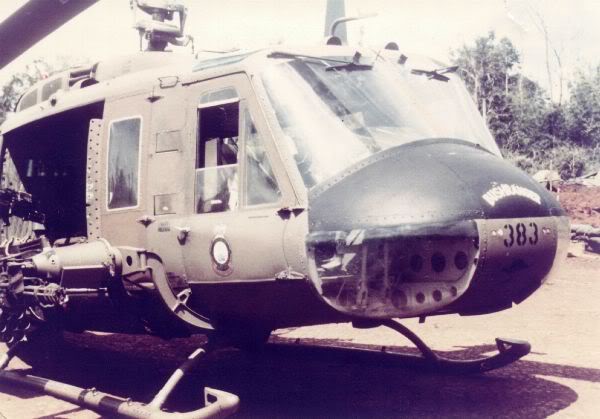

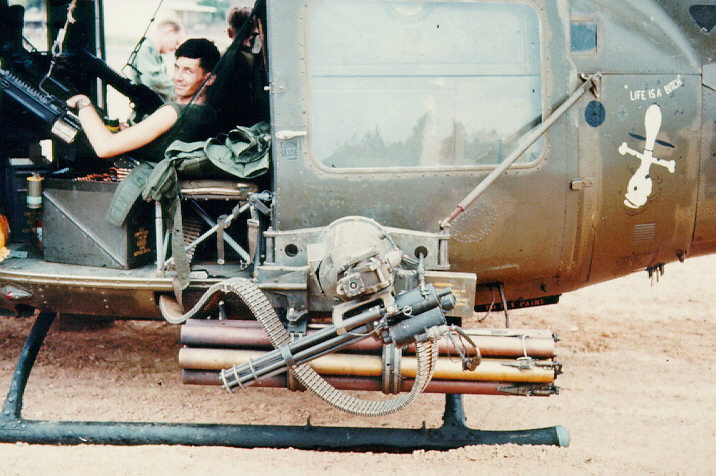

早期安装在载员舱门前方的M21系统

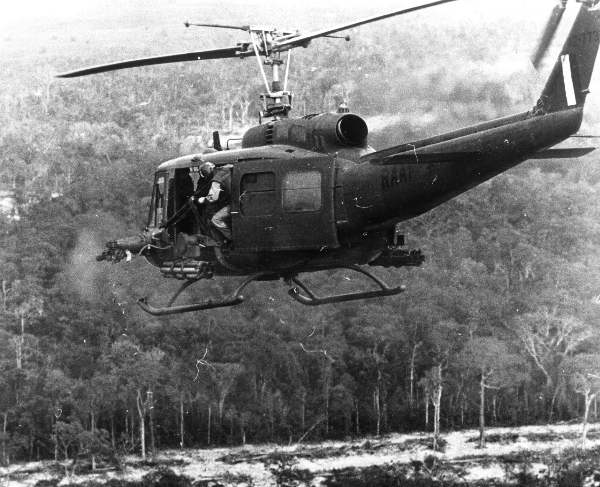

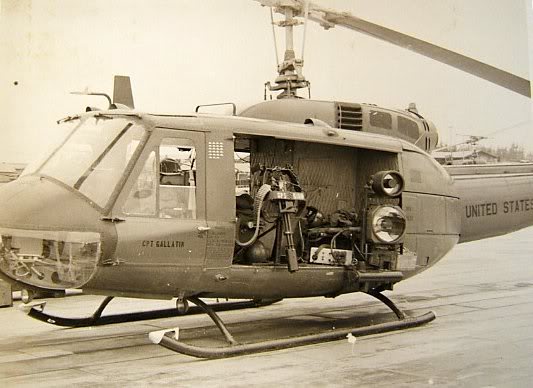

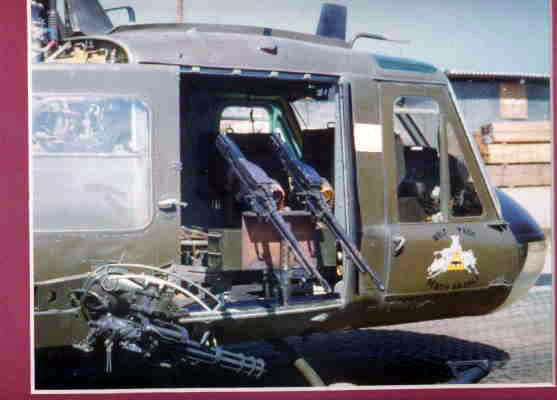

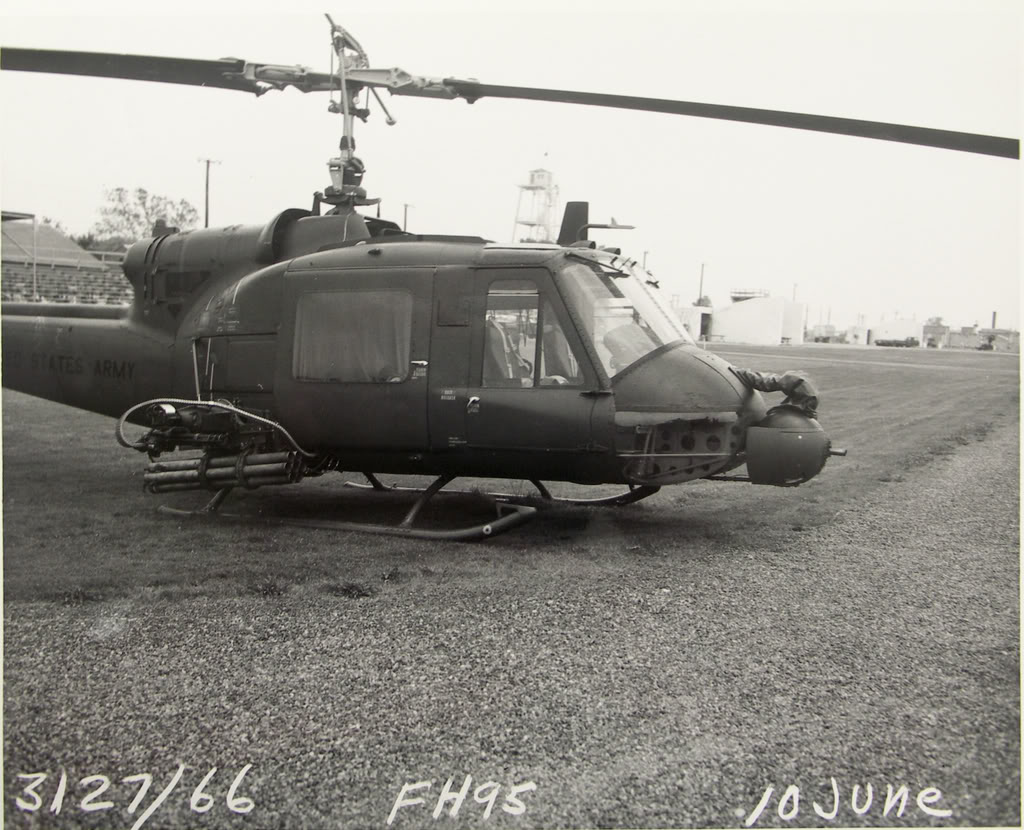

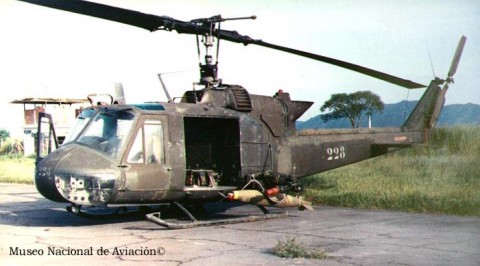

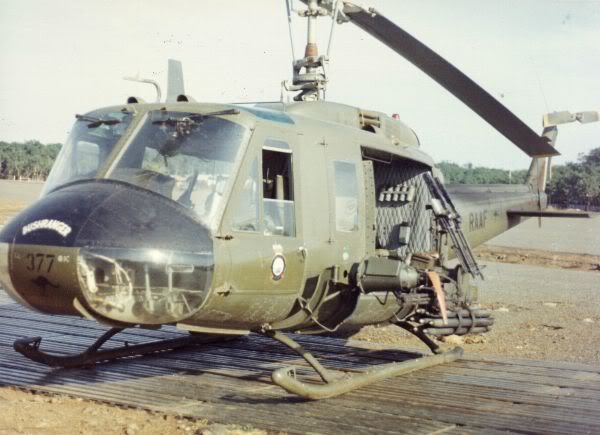

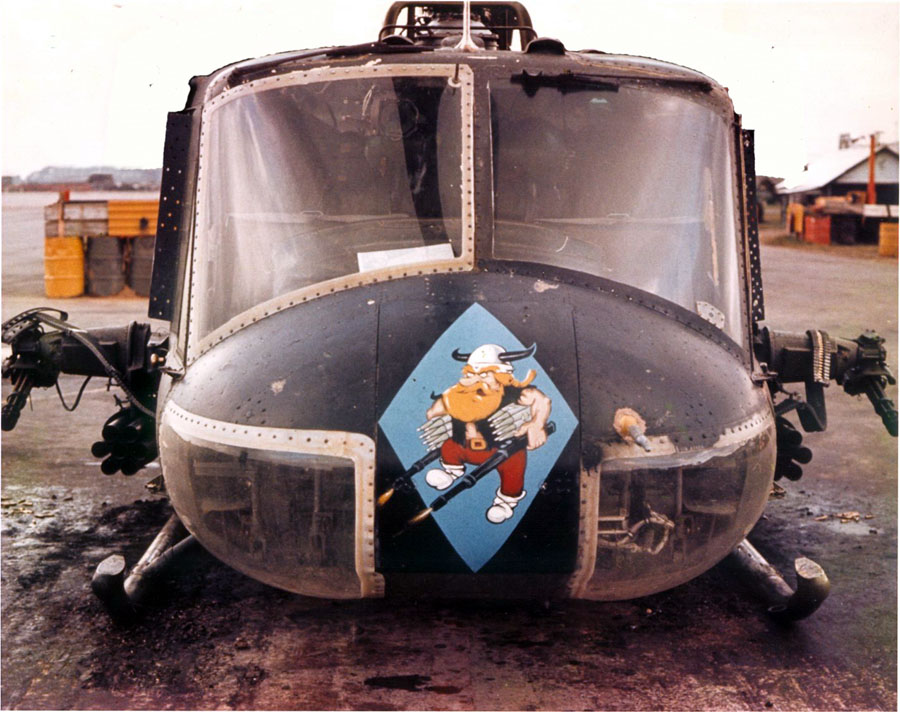

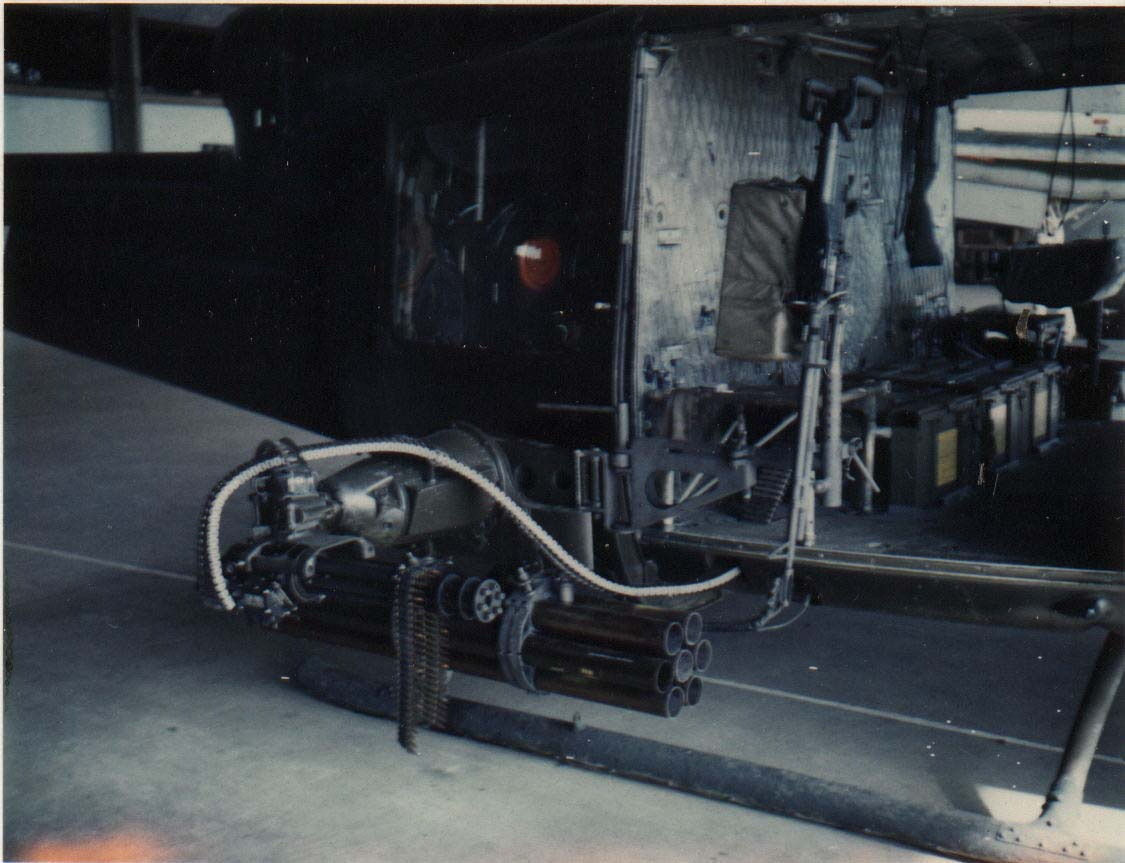

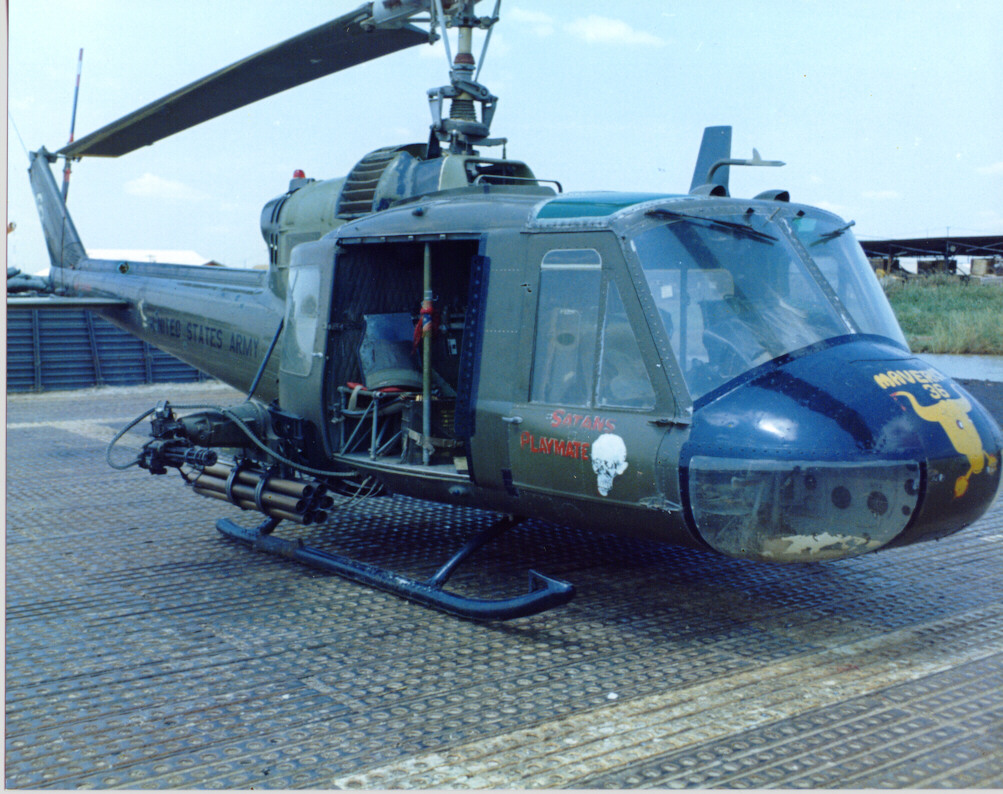

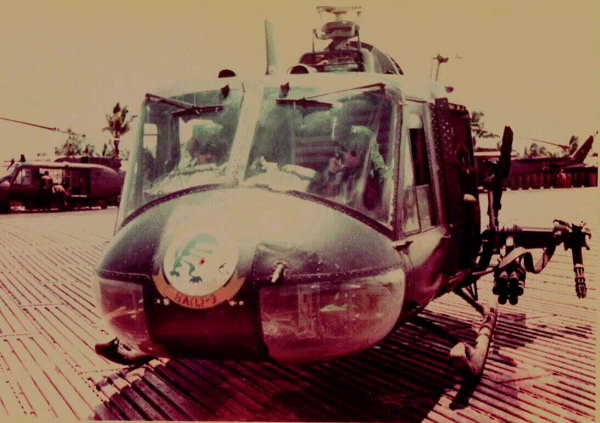

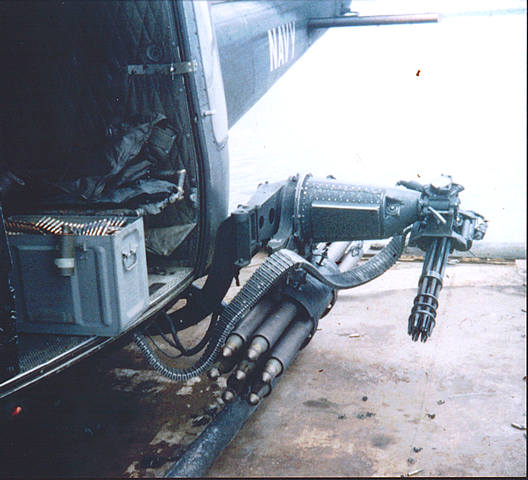

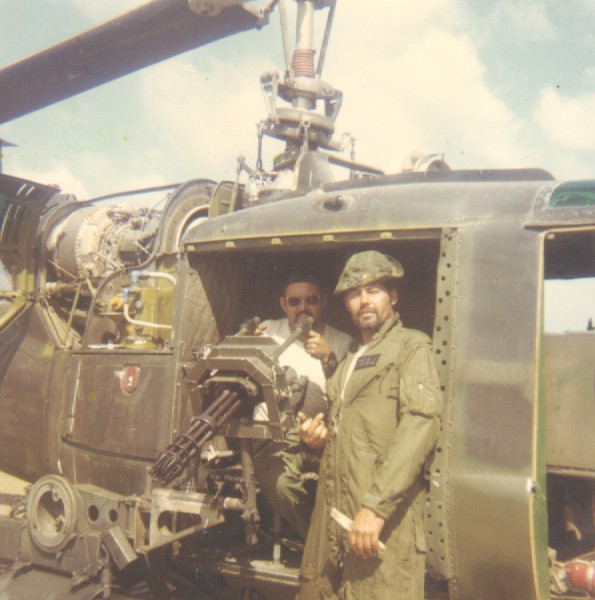

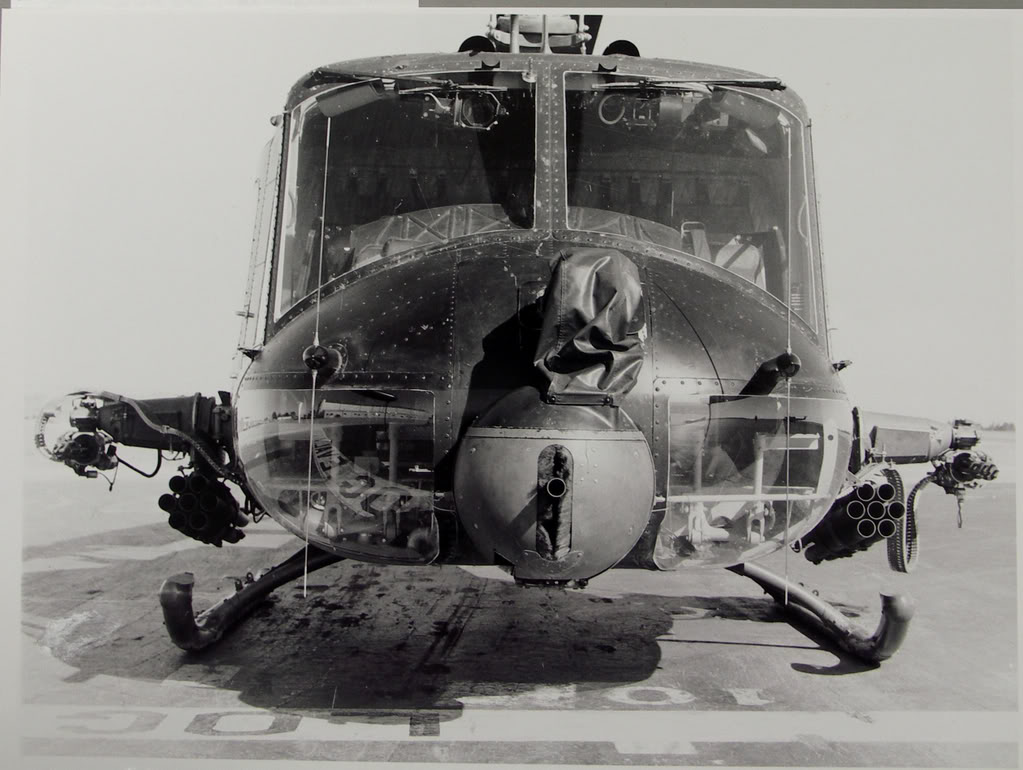

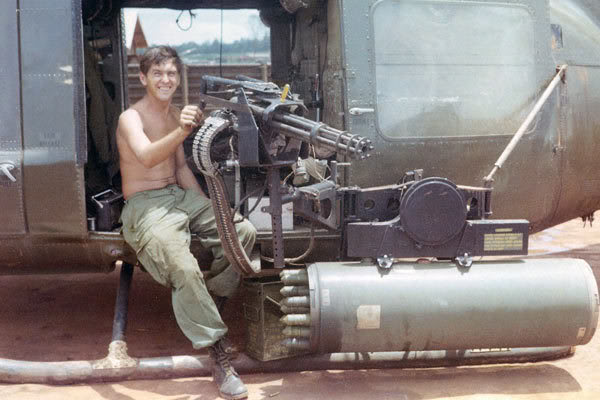

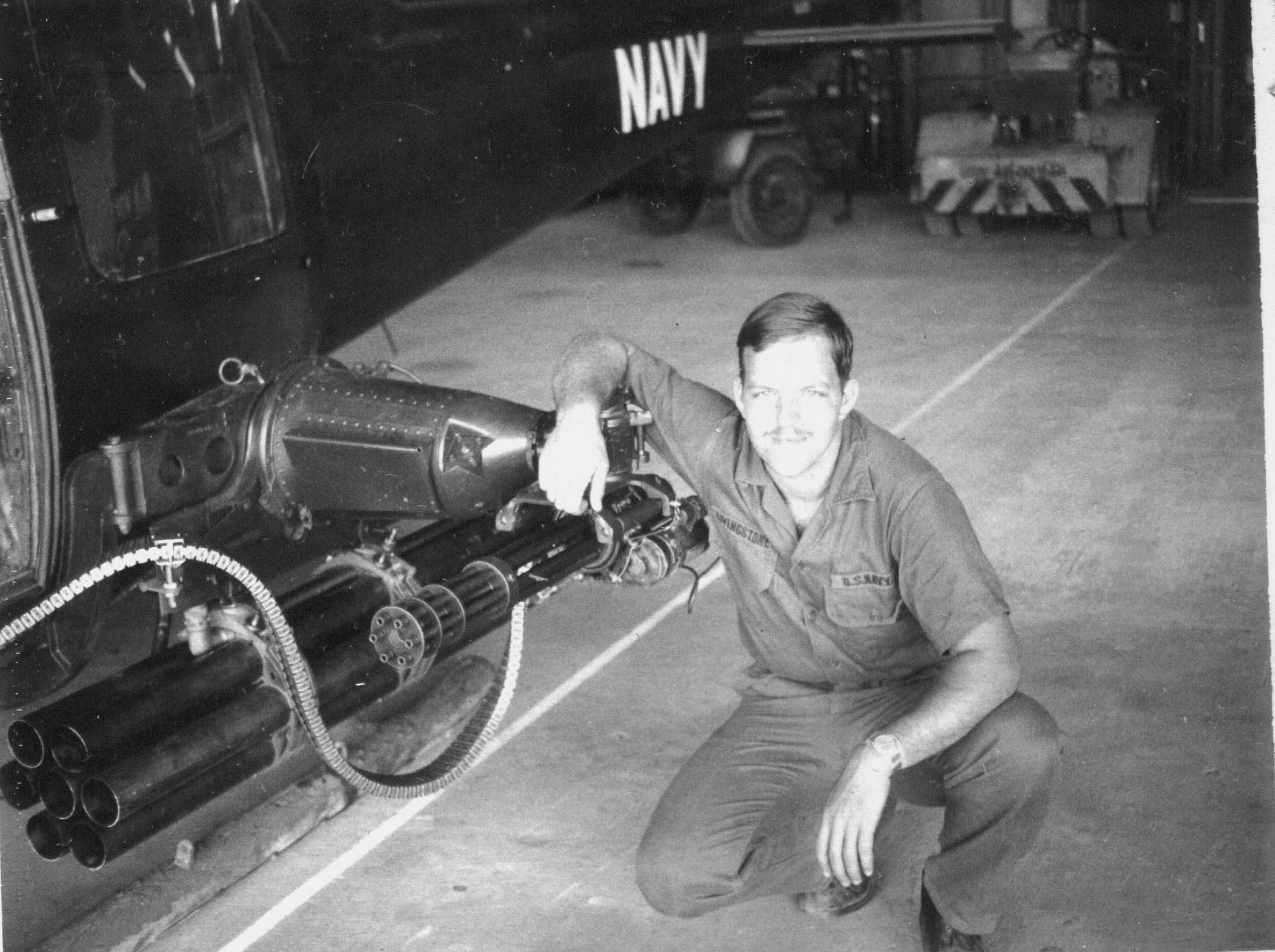

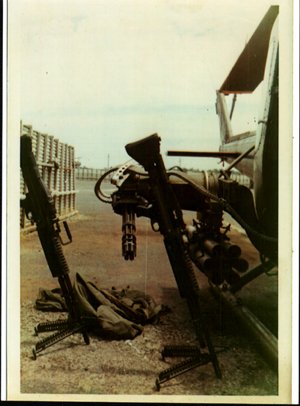

越南战争中各种使用M21武装系统的UH1直升机

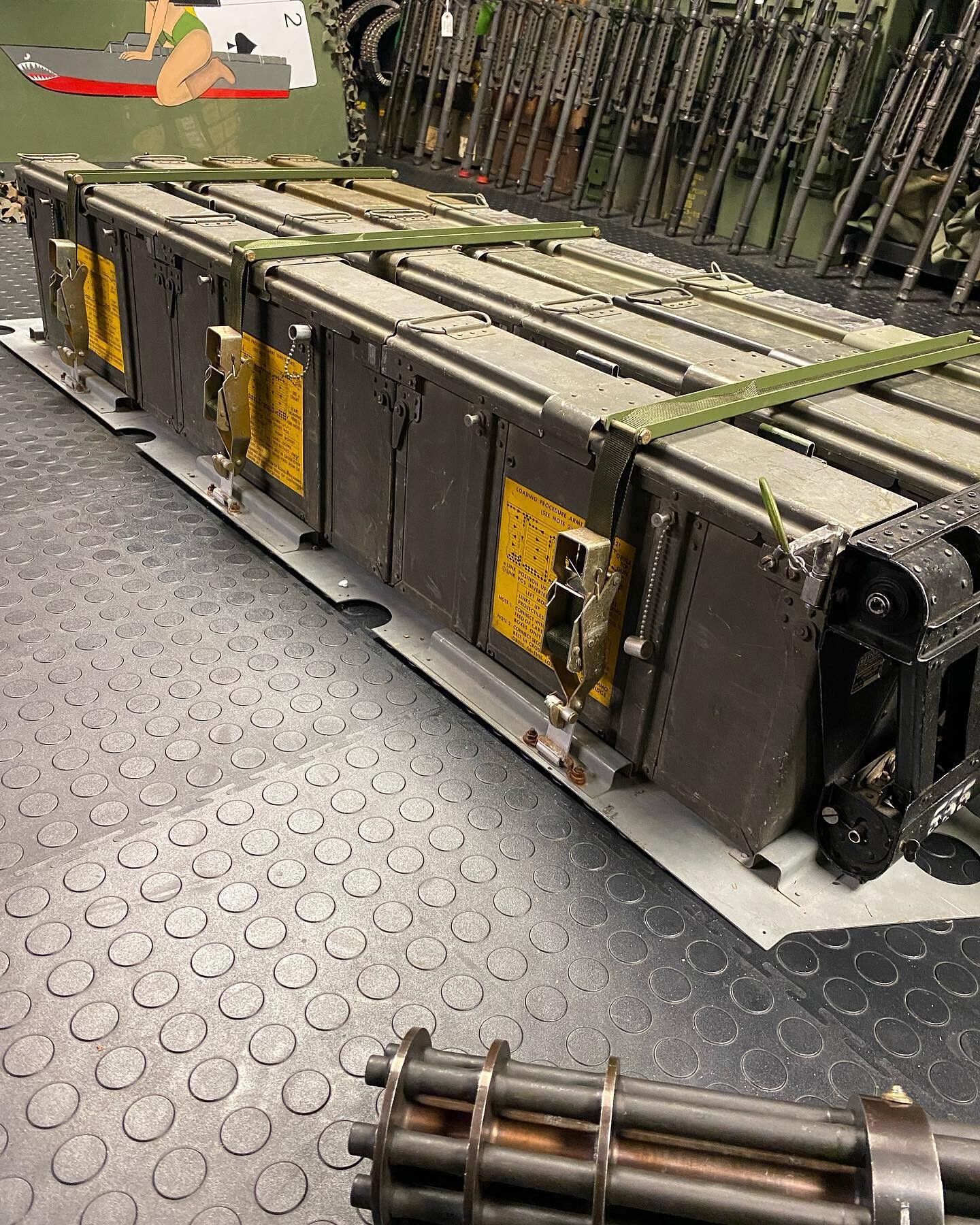

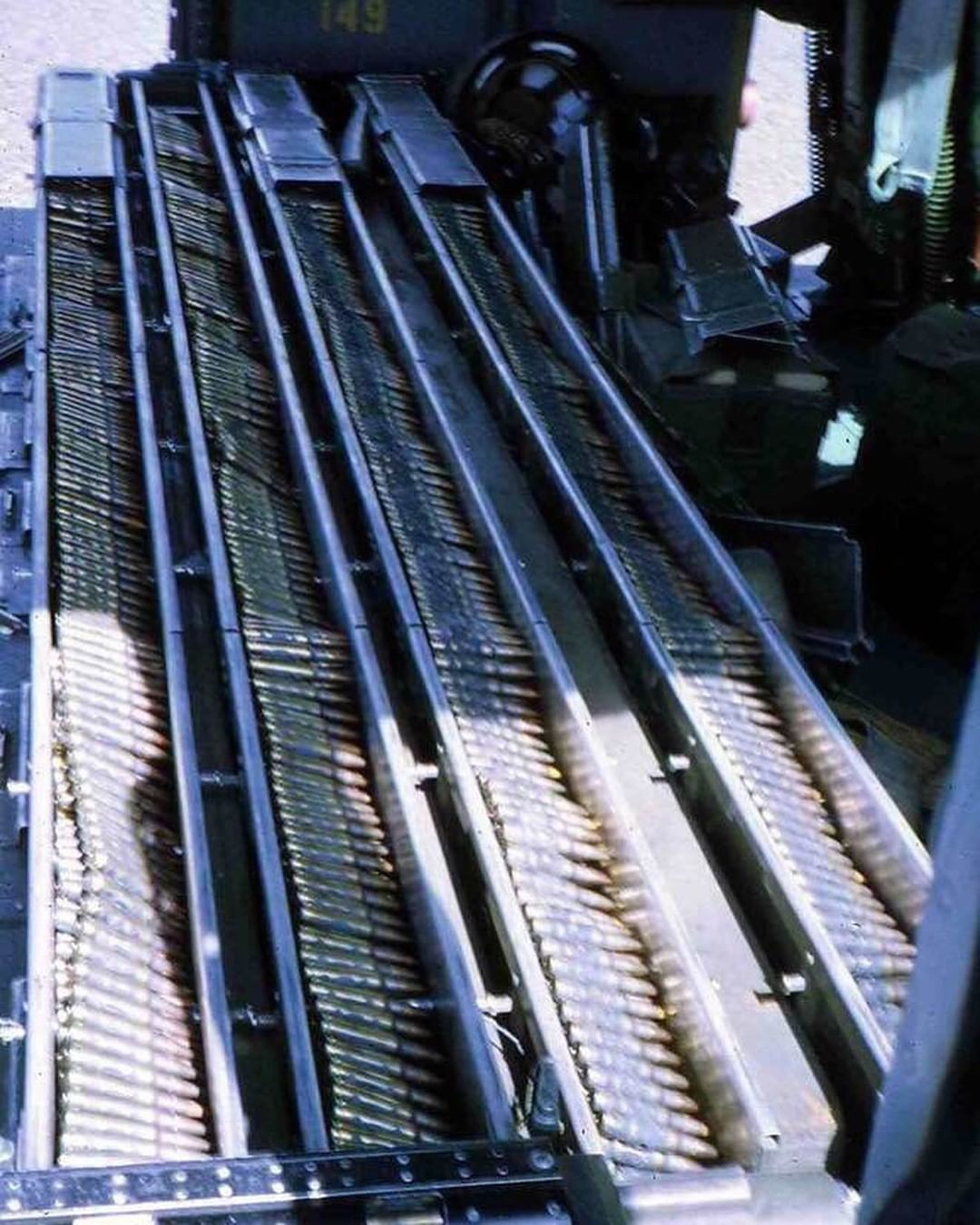

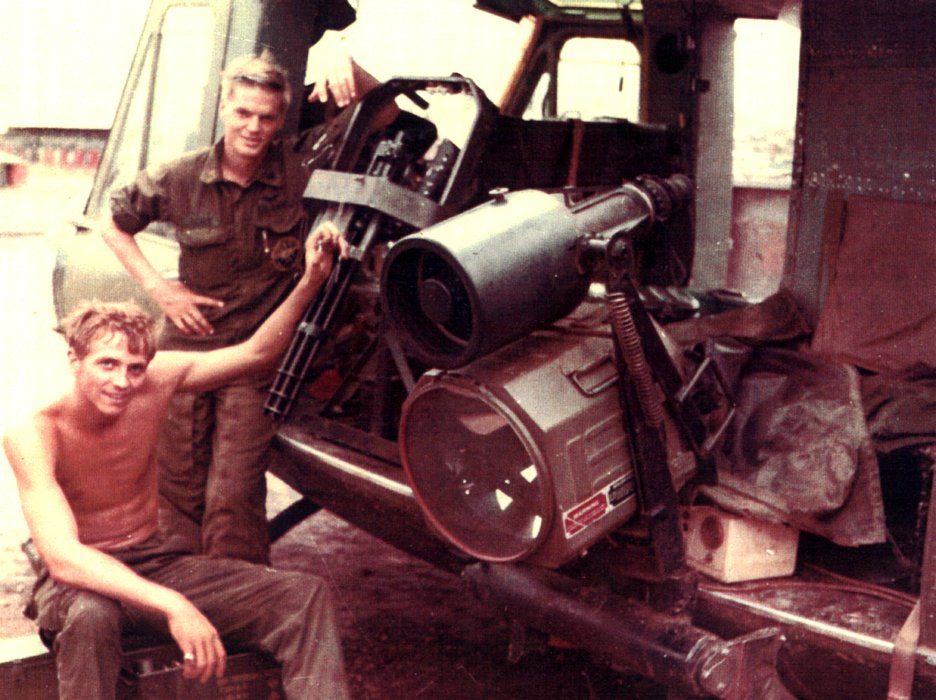

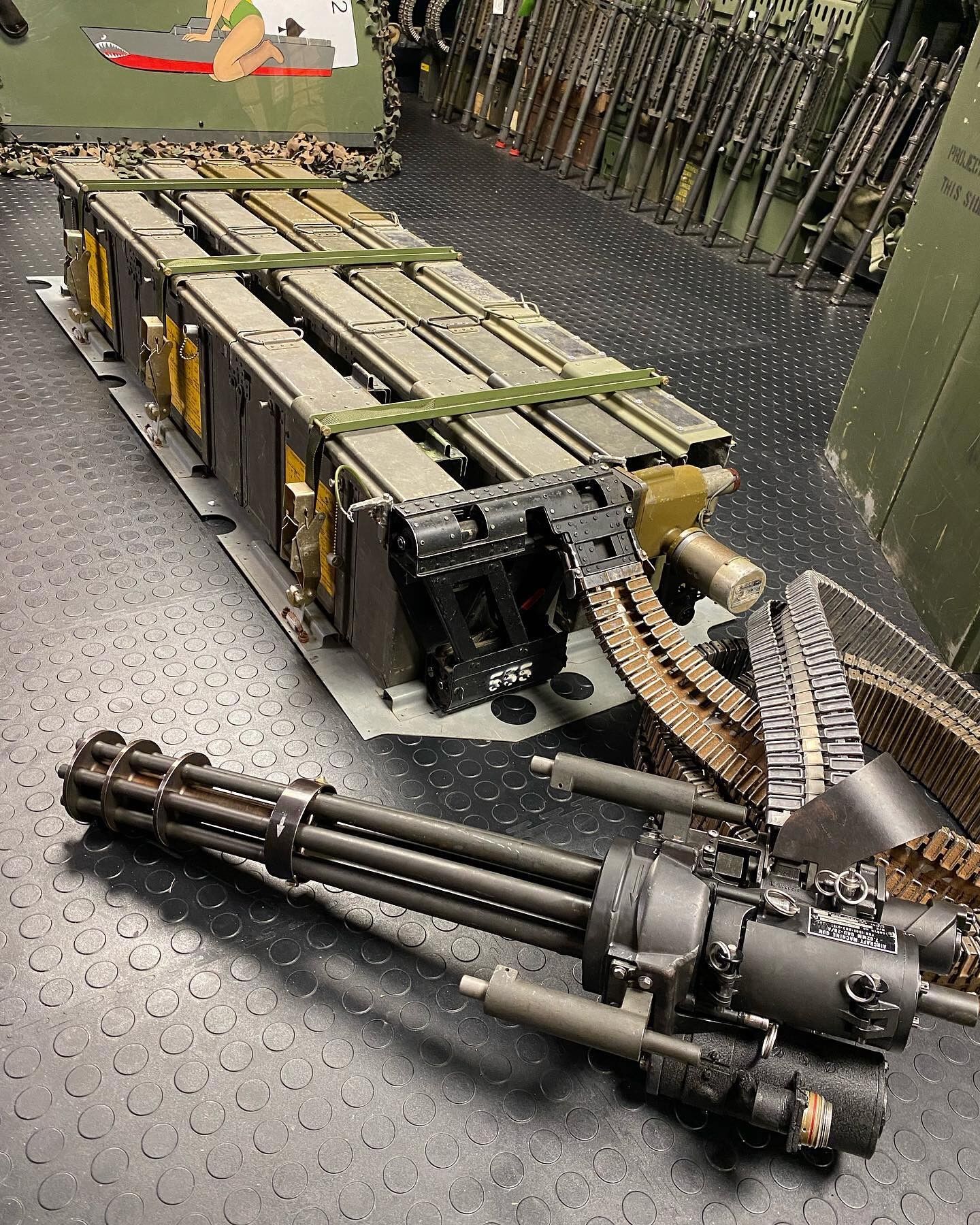

大型弹箱,在以下各系统中都可能用得上


M27直升机武装子系统

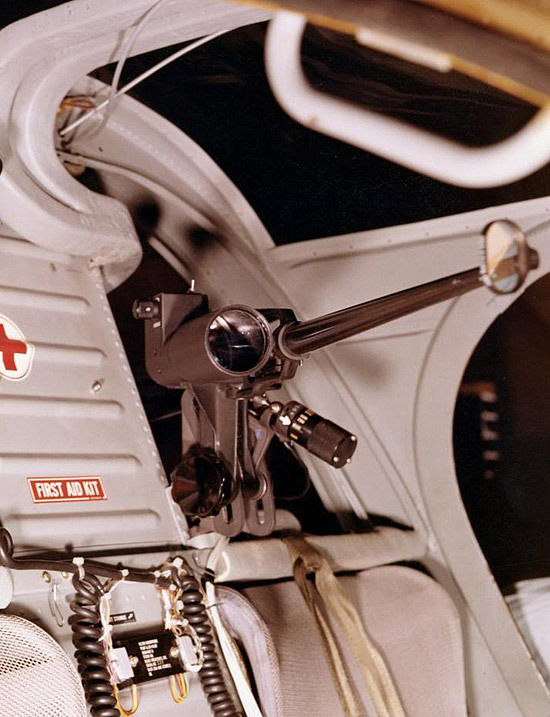

XM27E1直升机武装子系统是安装在OH-6A后舱左门使用的,在后舱有一个容量2,000发的弹药箱供弹。该武装系统用于取代配备M60C机枪的XM7武装系统。XM27E1也可作俯仰调整,由副驾驶通过一个反射式瞄准仪进行操控。后来定型为M27,也在OH-58A和OH-58C上安装过。

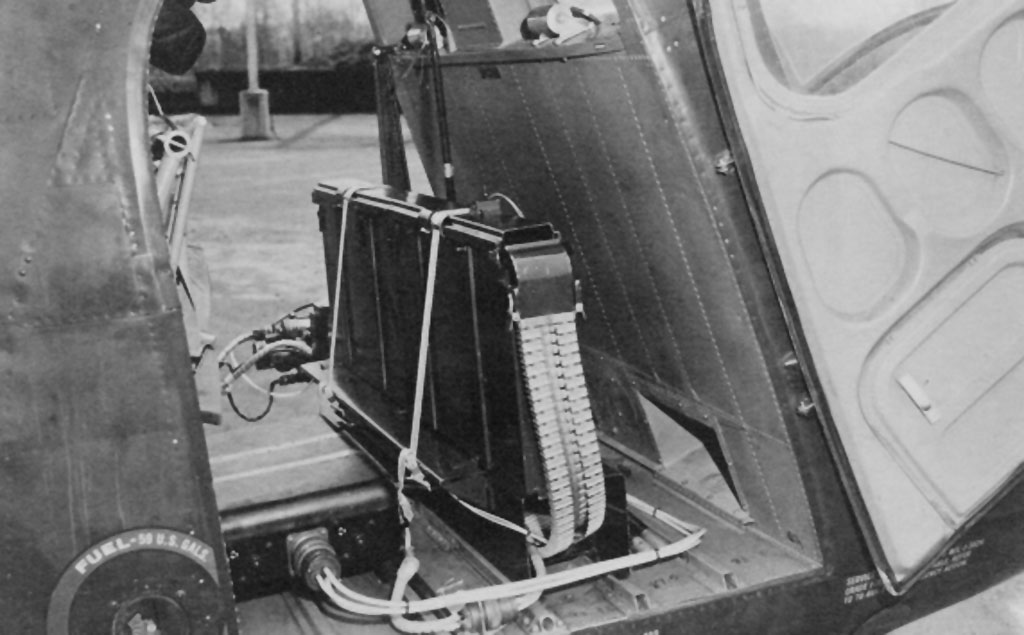

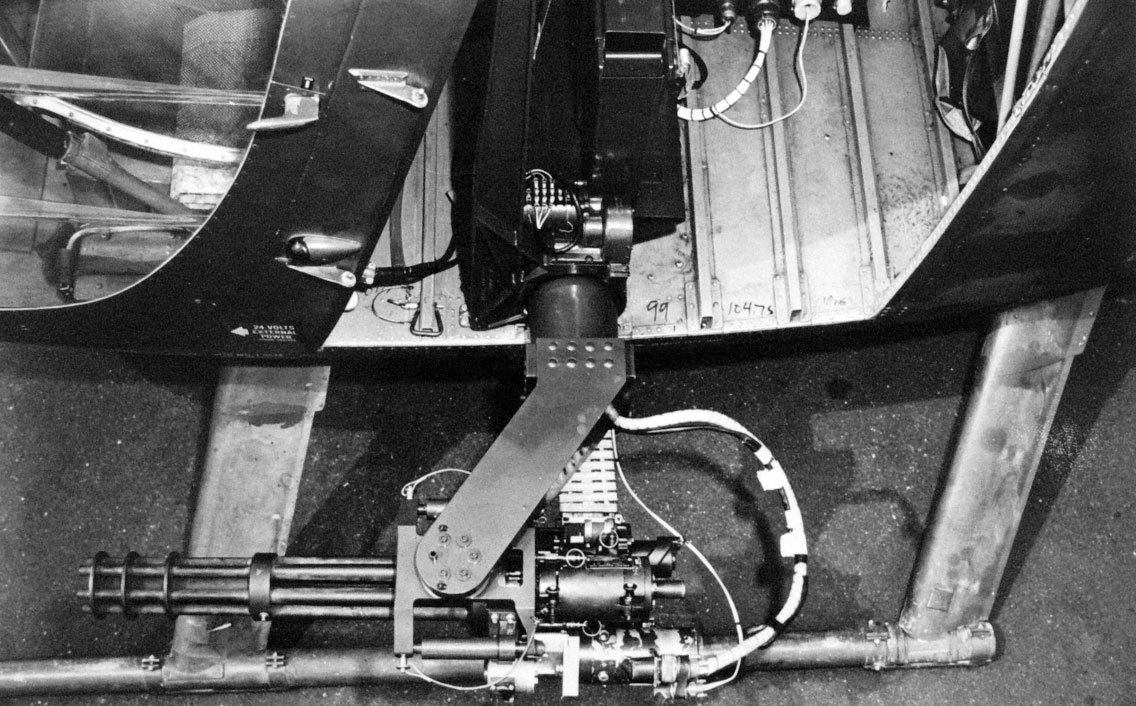

1966年刚造出来的XM27原型


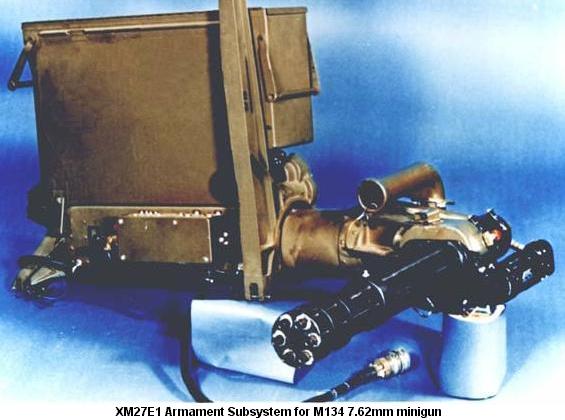

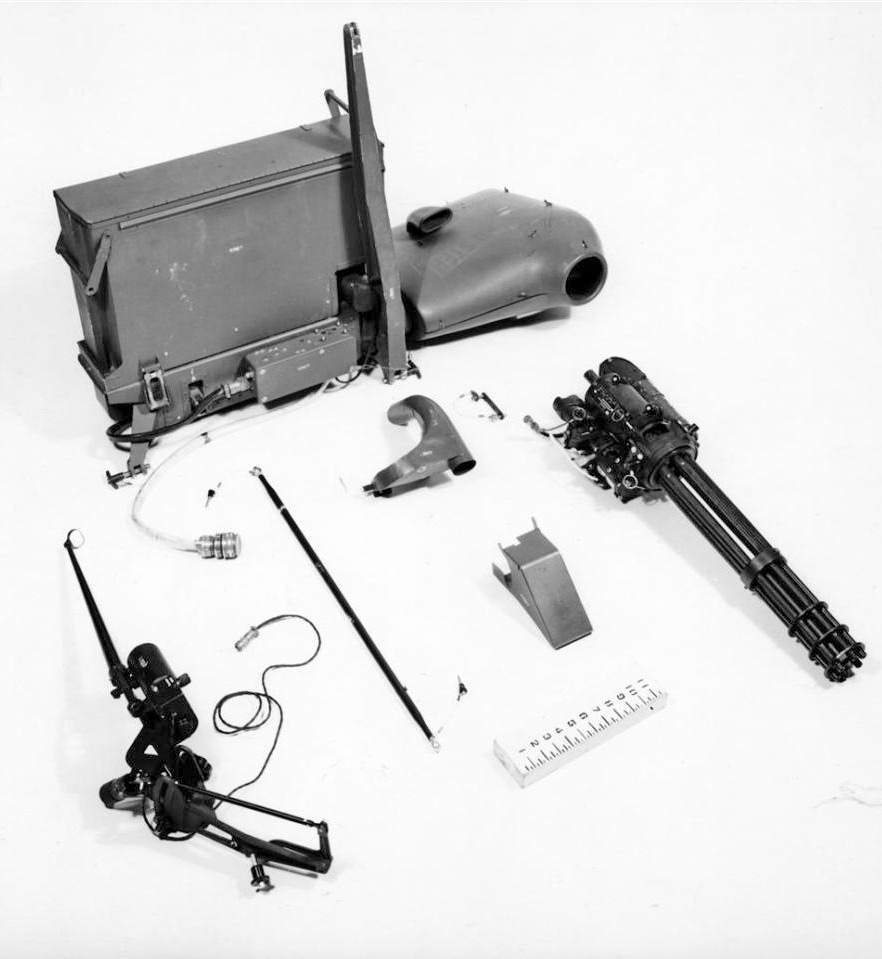

XM27E1的系统


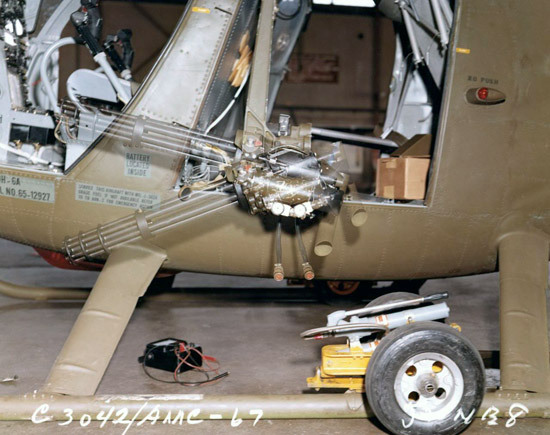

M27武装系统的俯仰角度

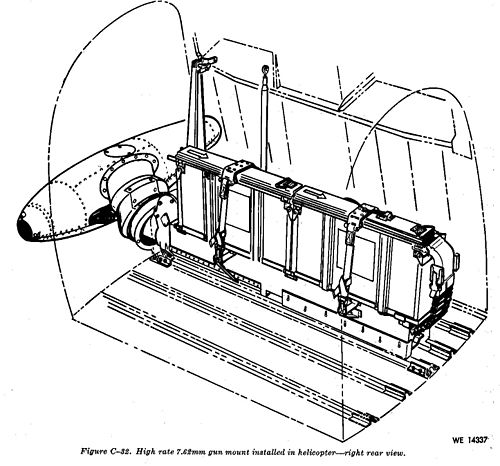

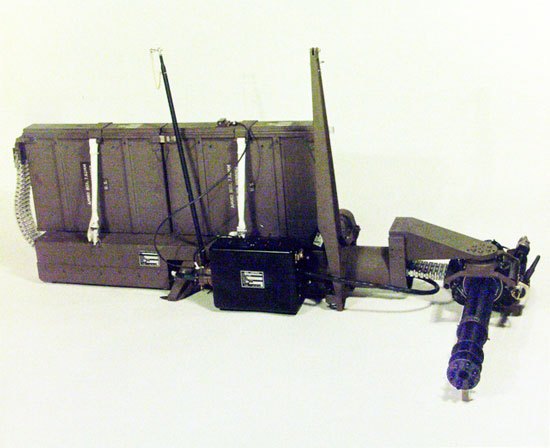

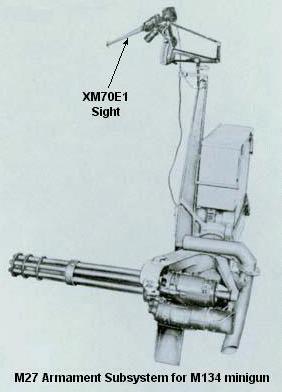

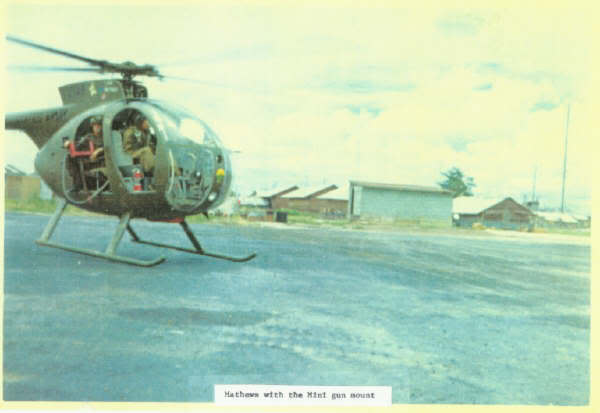

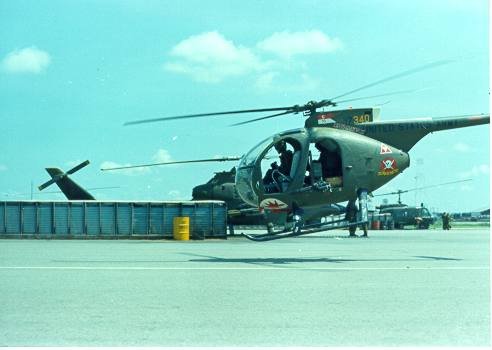

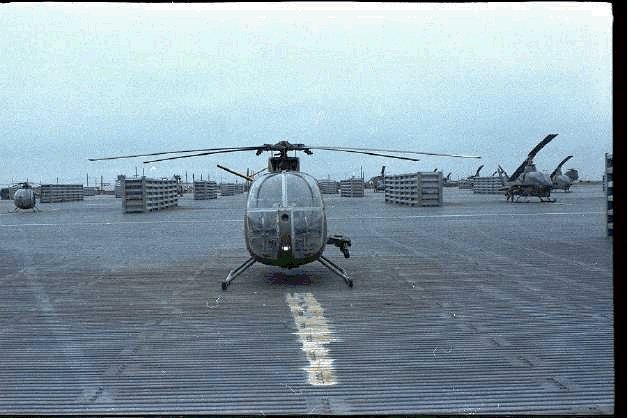

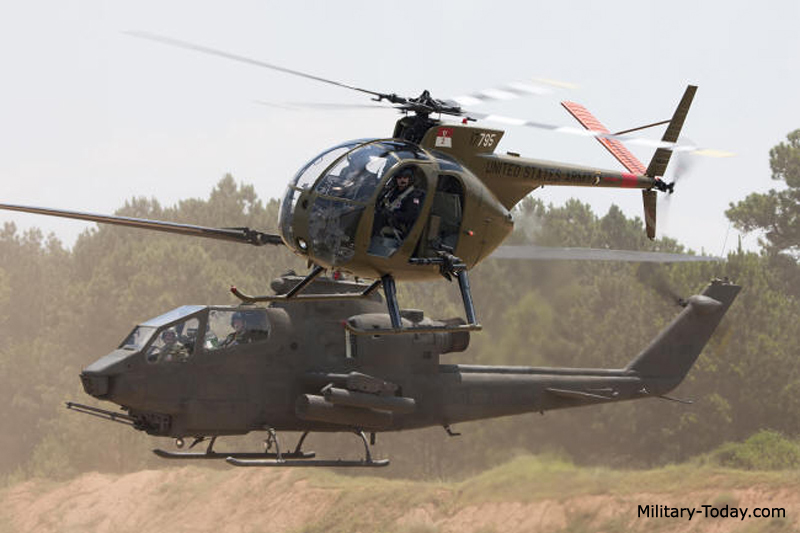

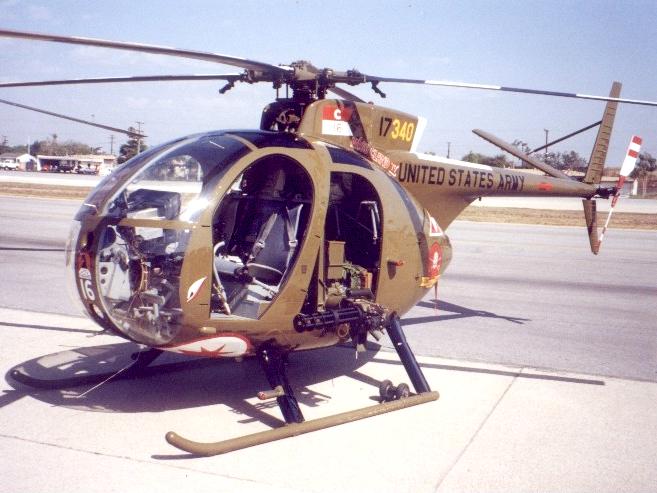

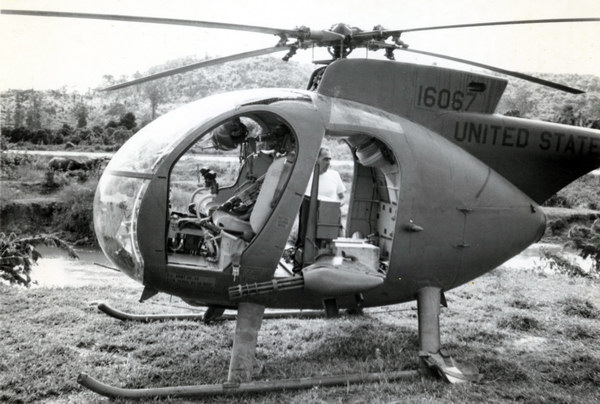

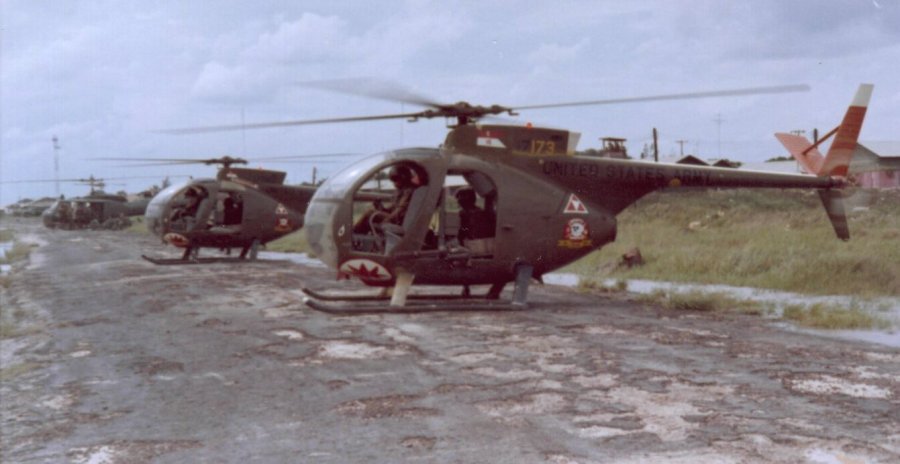

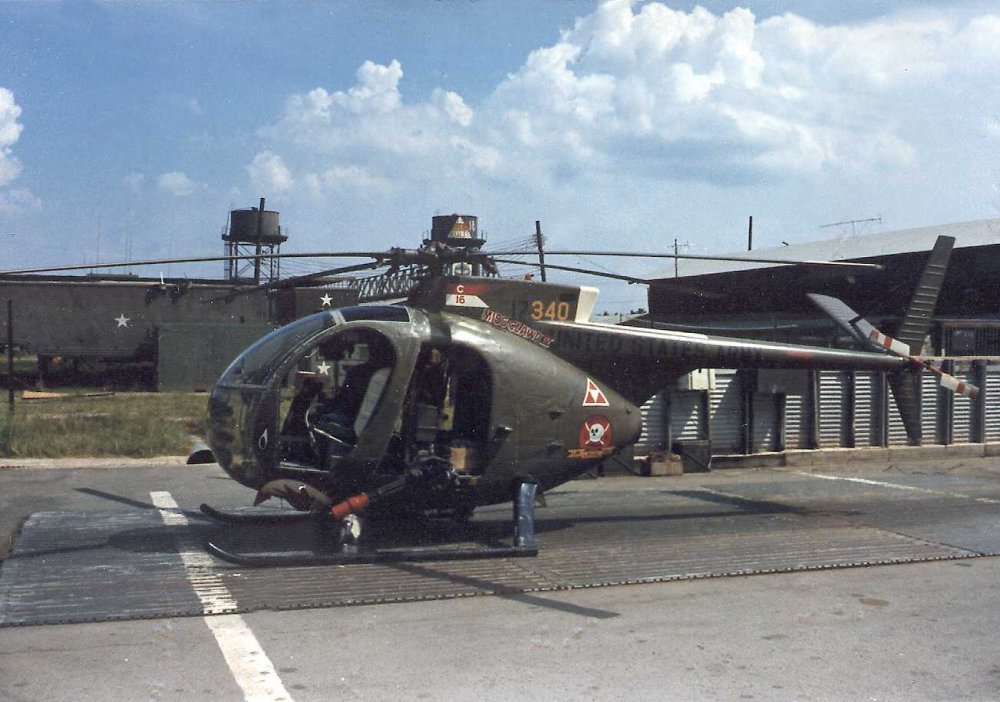

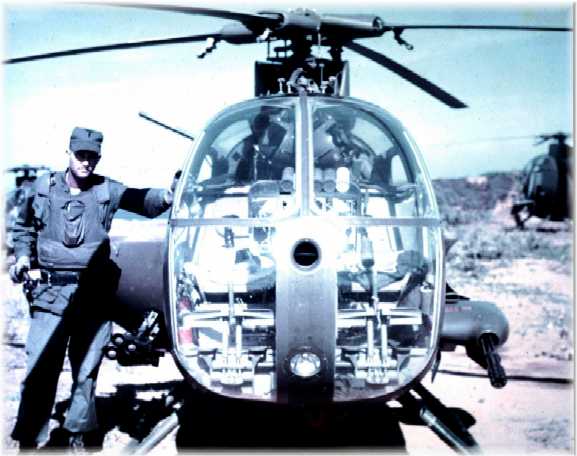

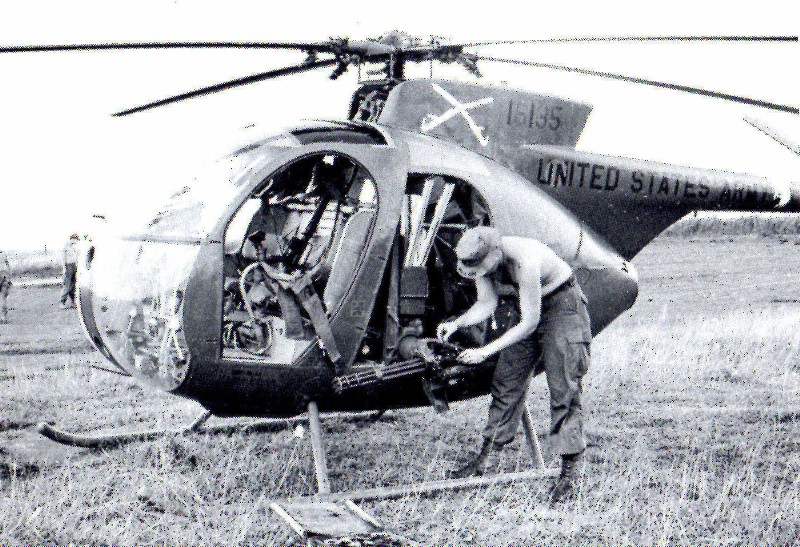

M27武器系统


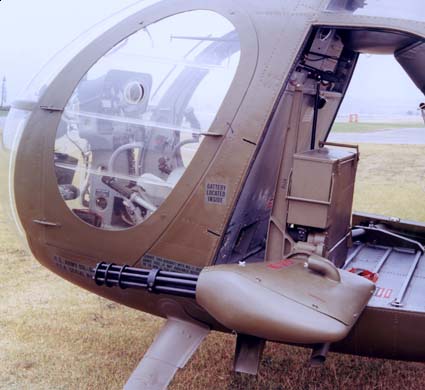

安装整流罩的M27

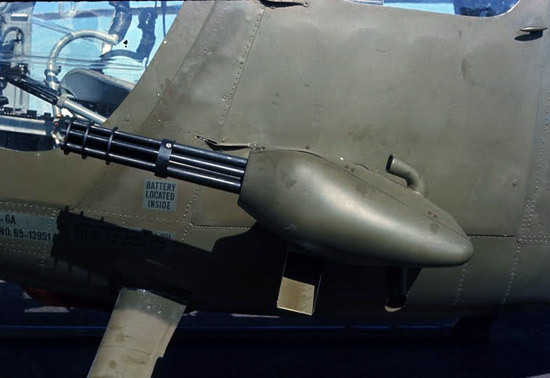

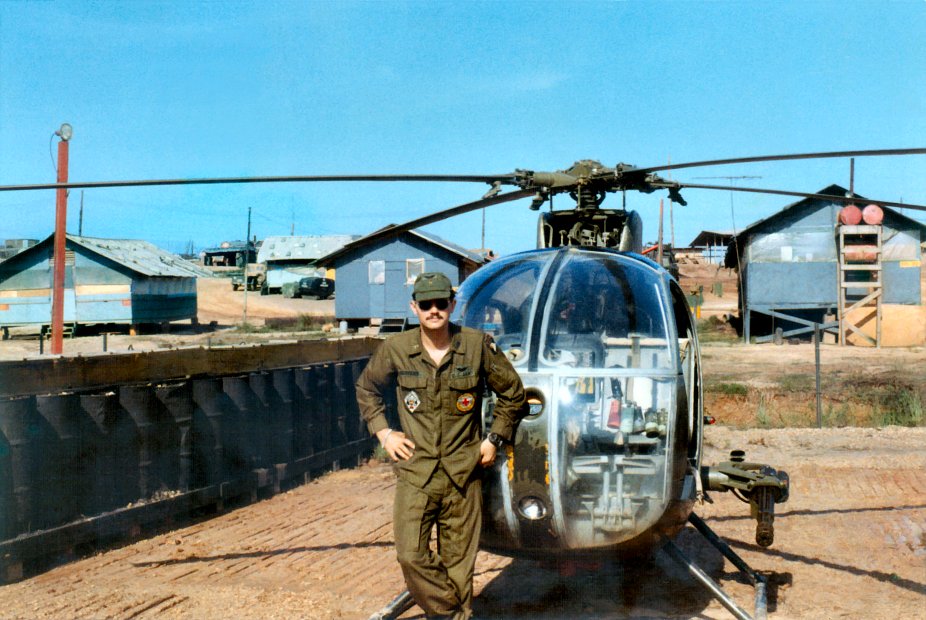

不安装整流罩的M27

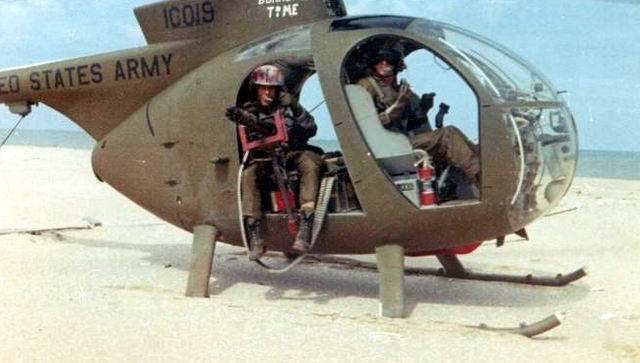

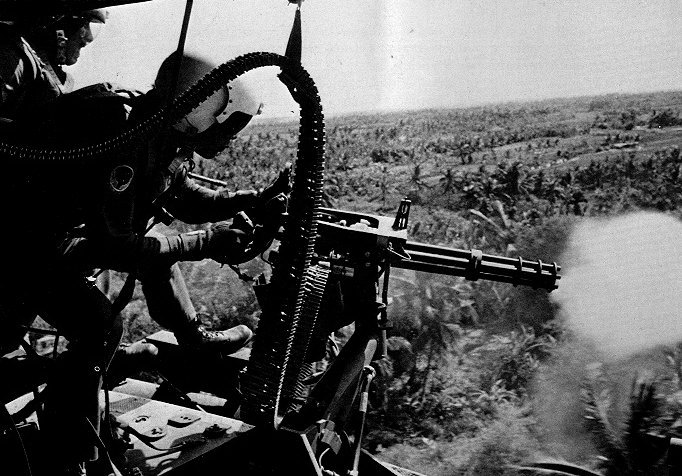

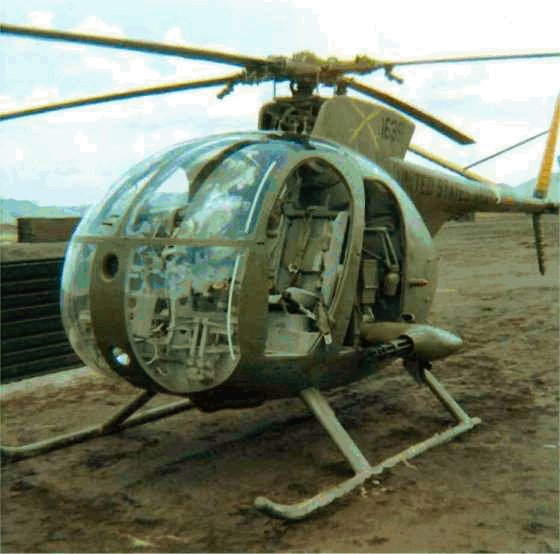

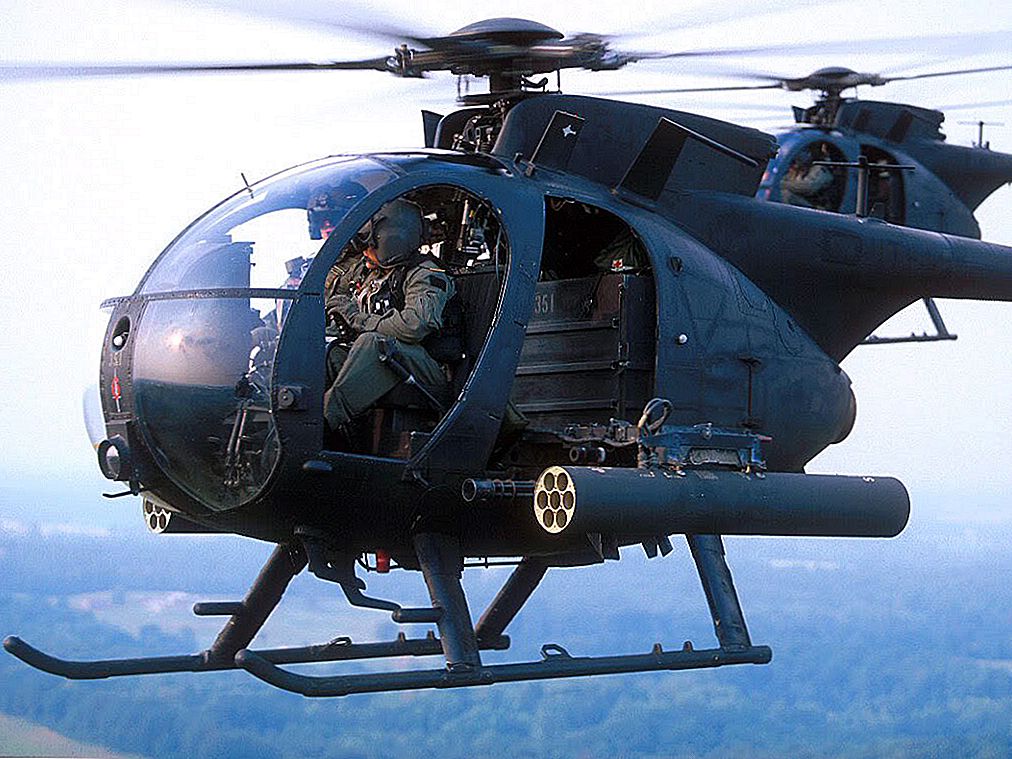

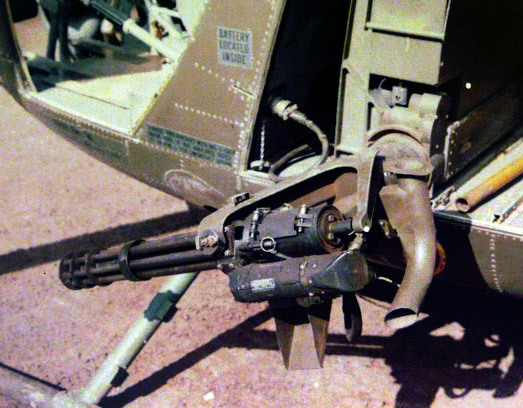

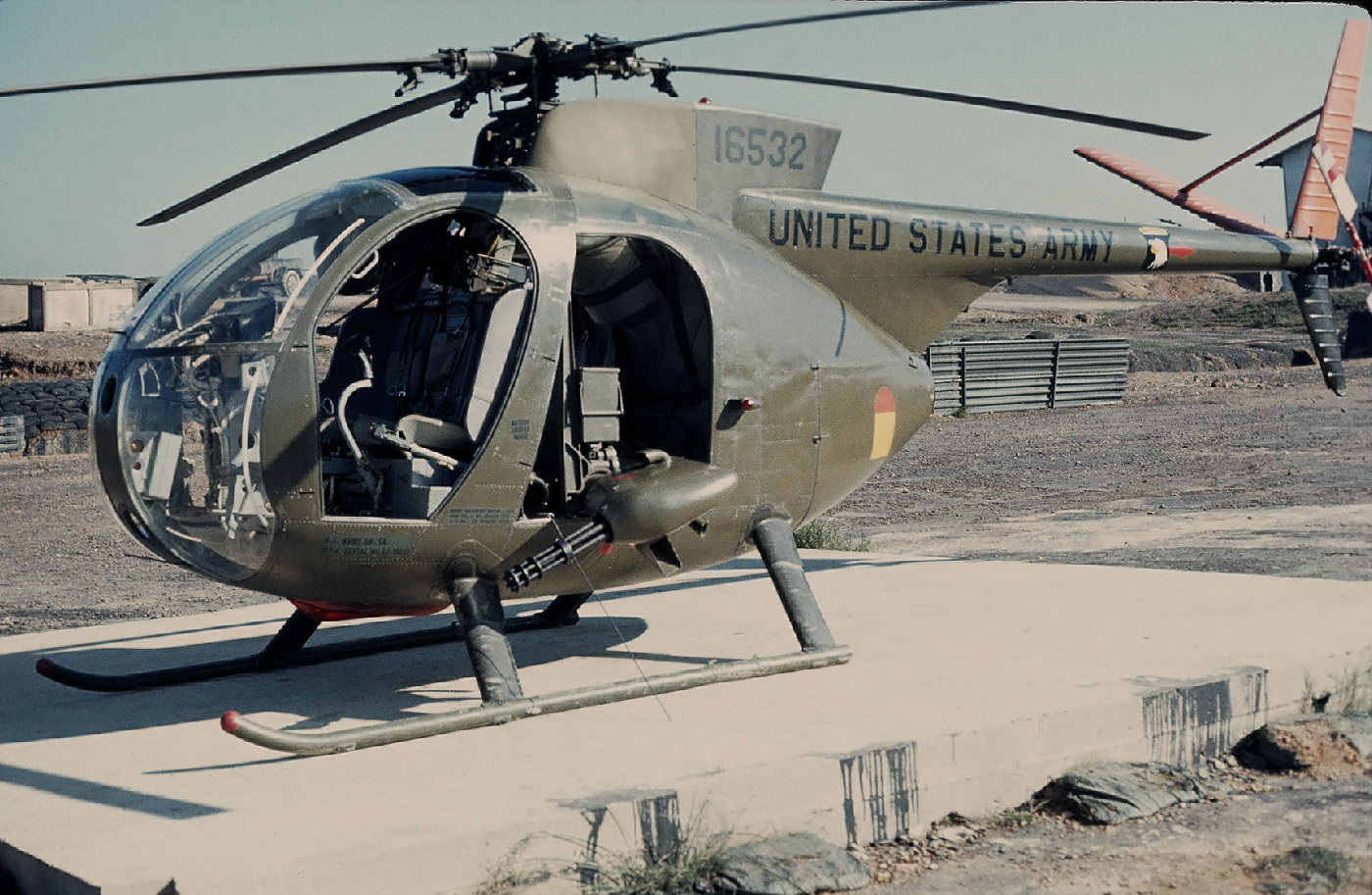

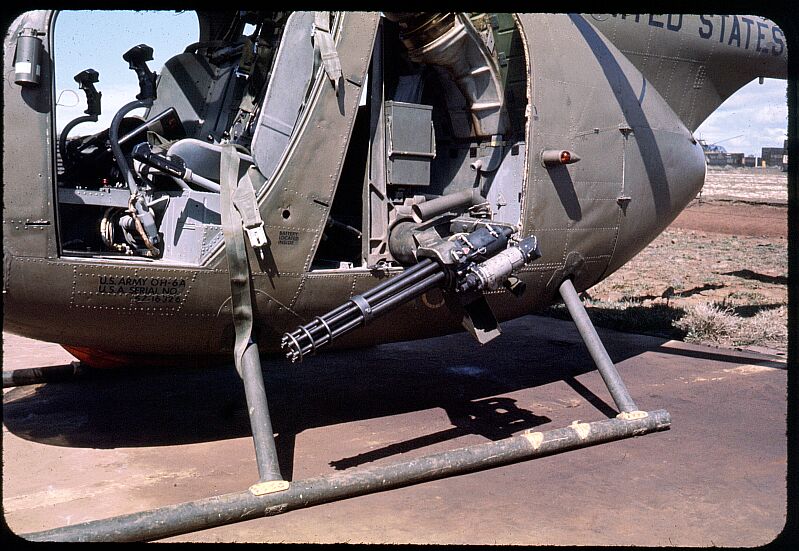

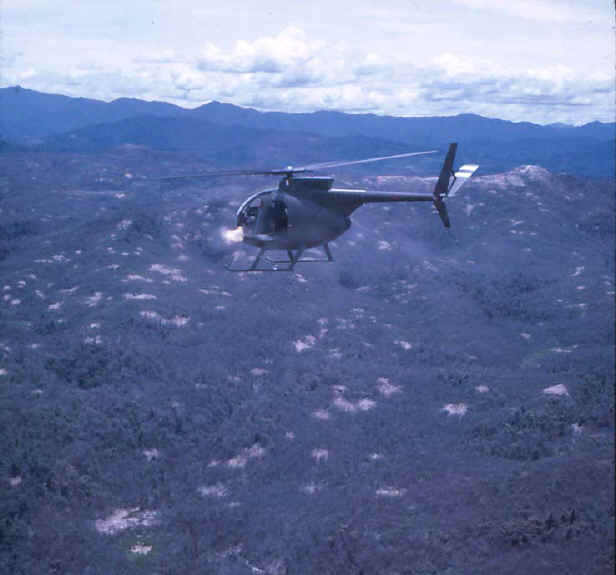

射击中的OH-6/M27武装系统

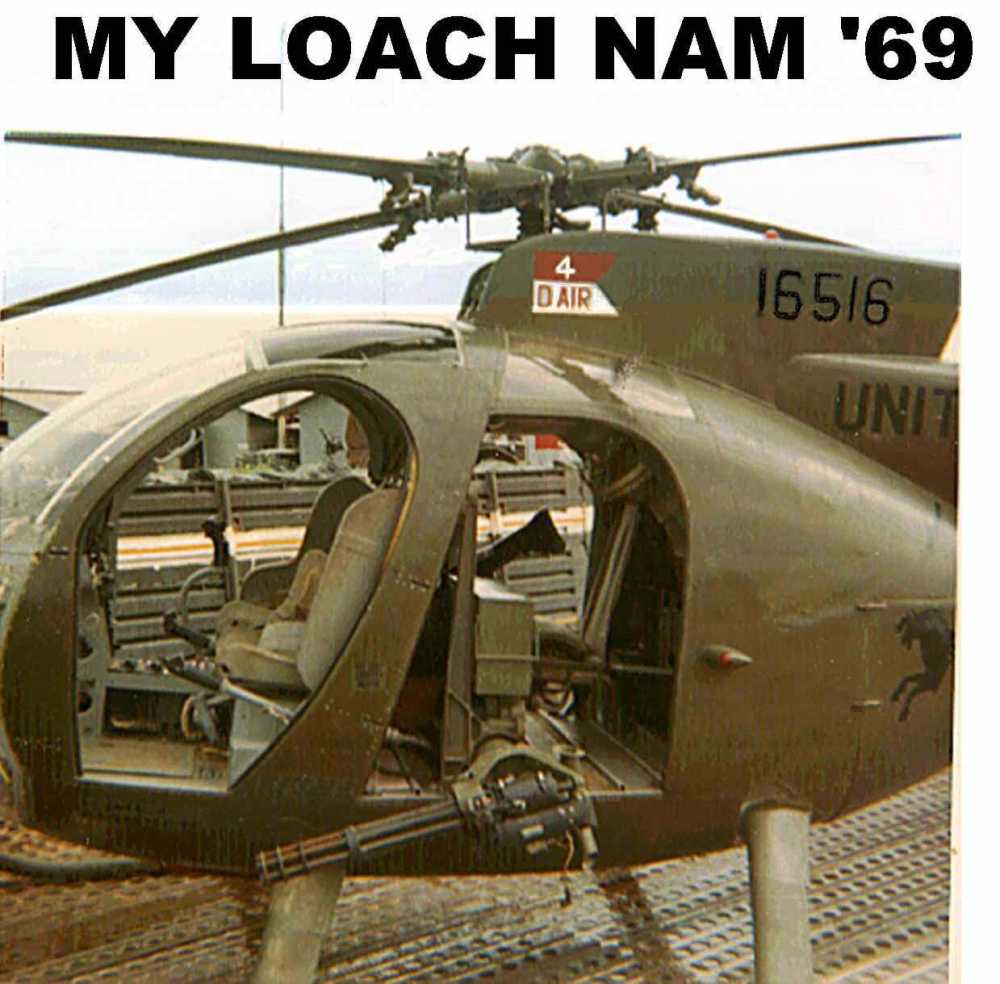

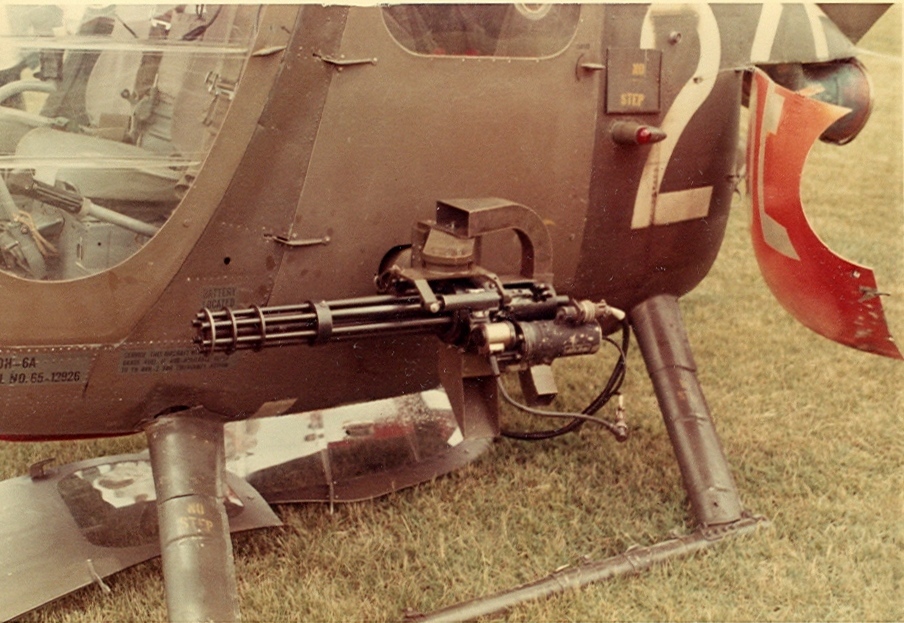

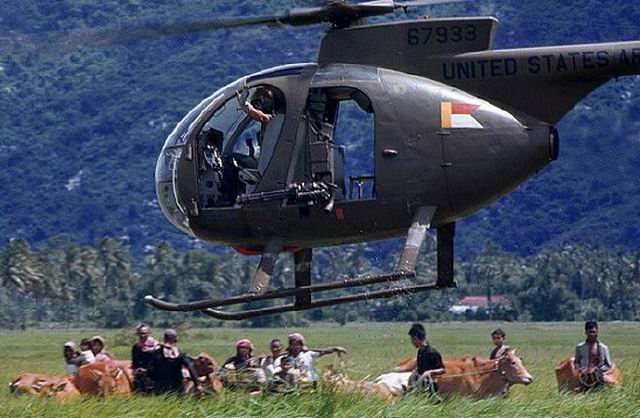

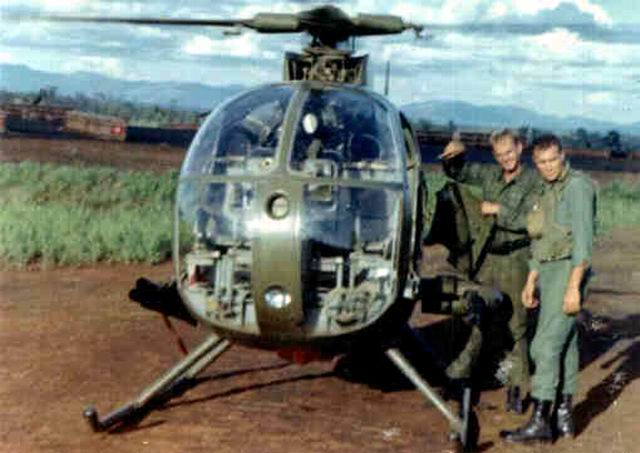

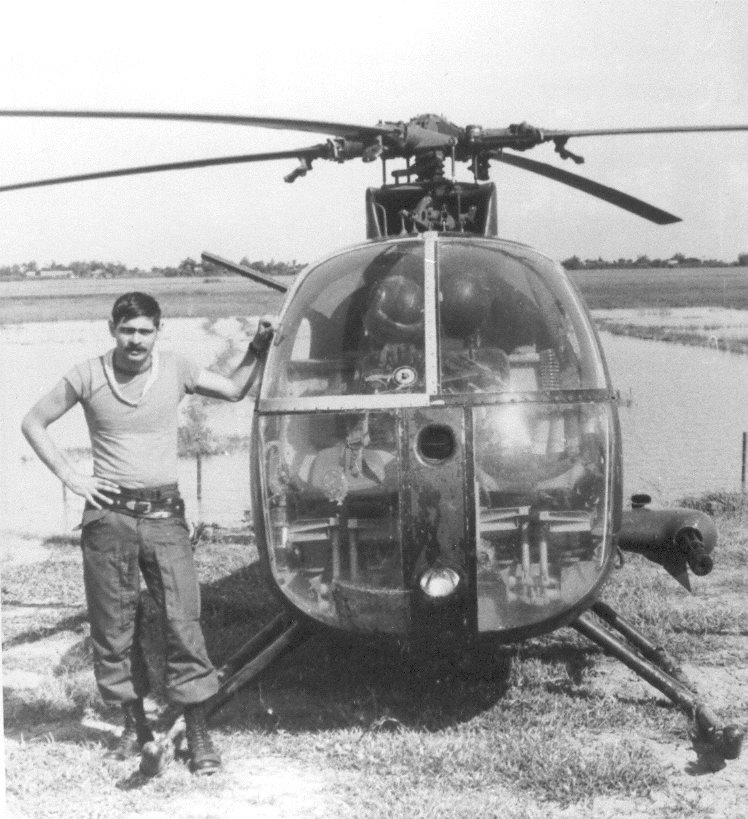

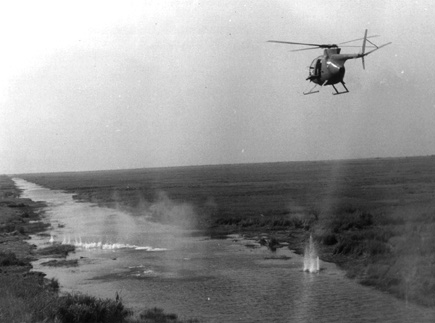

越战中正在用M27武装系统扫射河面的OH-6




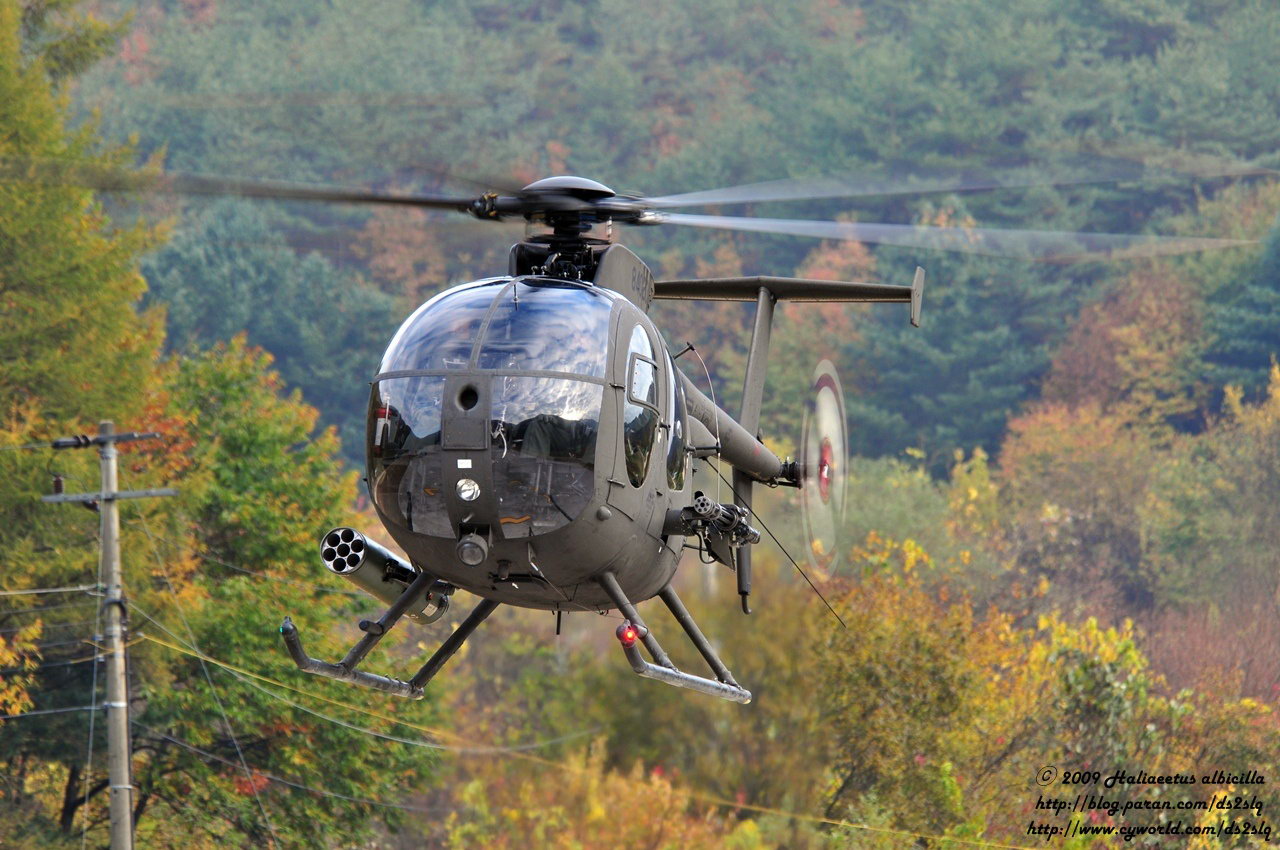

安装在休斯500MD上的M27

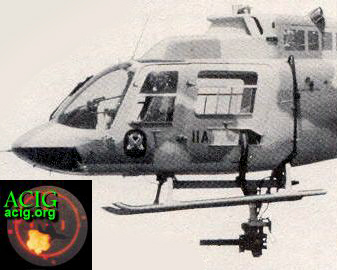

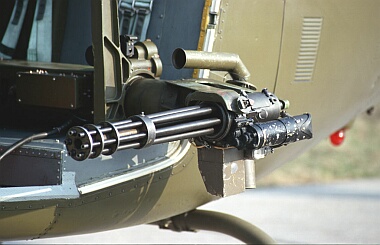

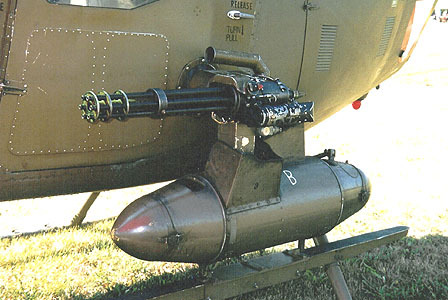

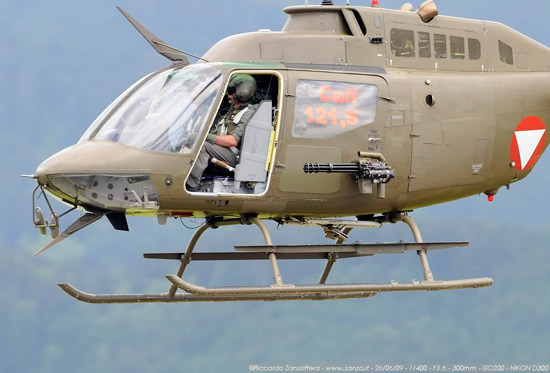

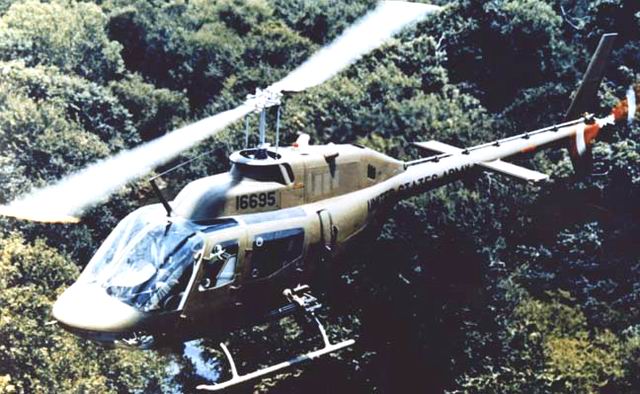

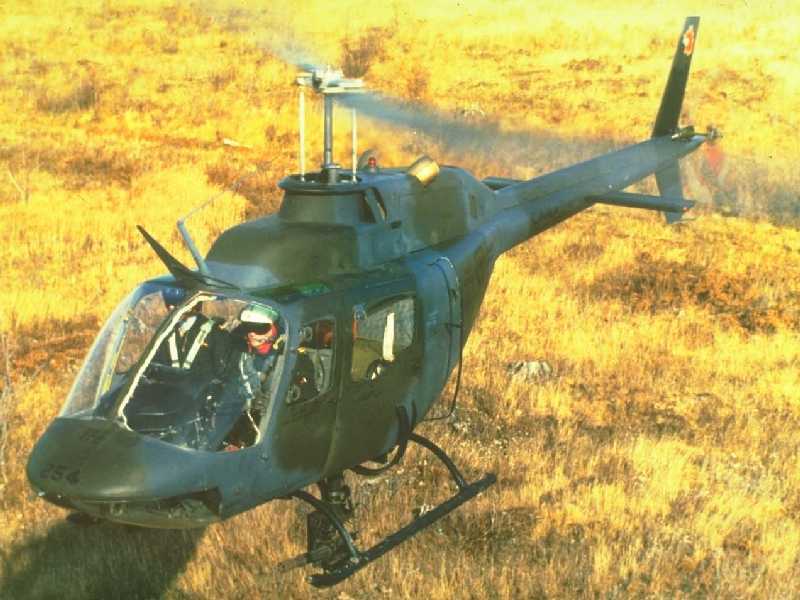

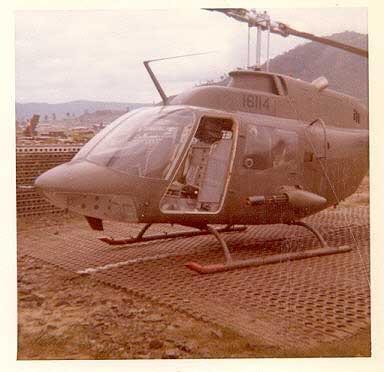

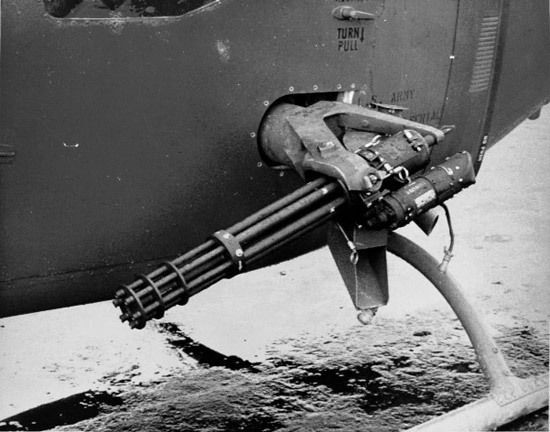

OH-58A上安装的M27

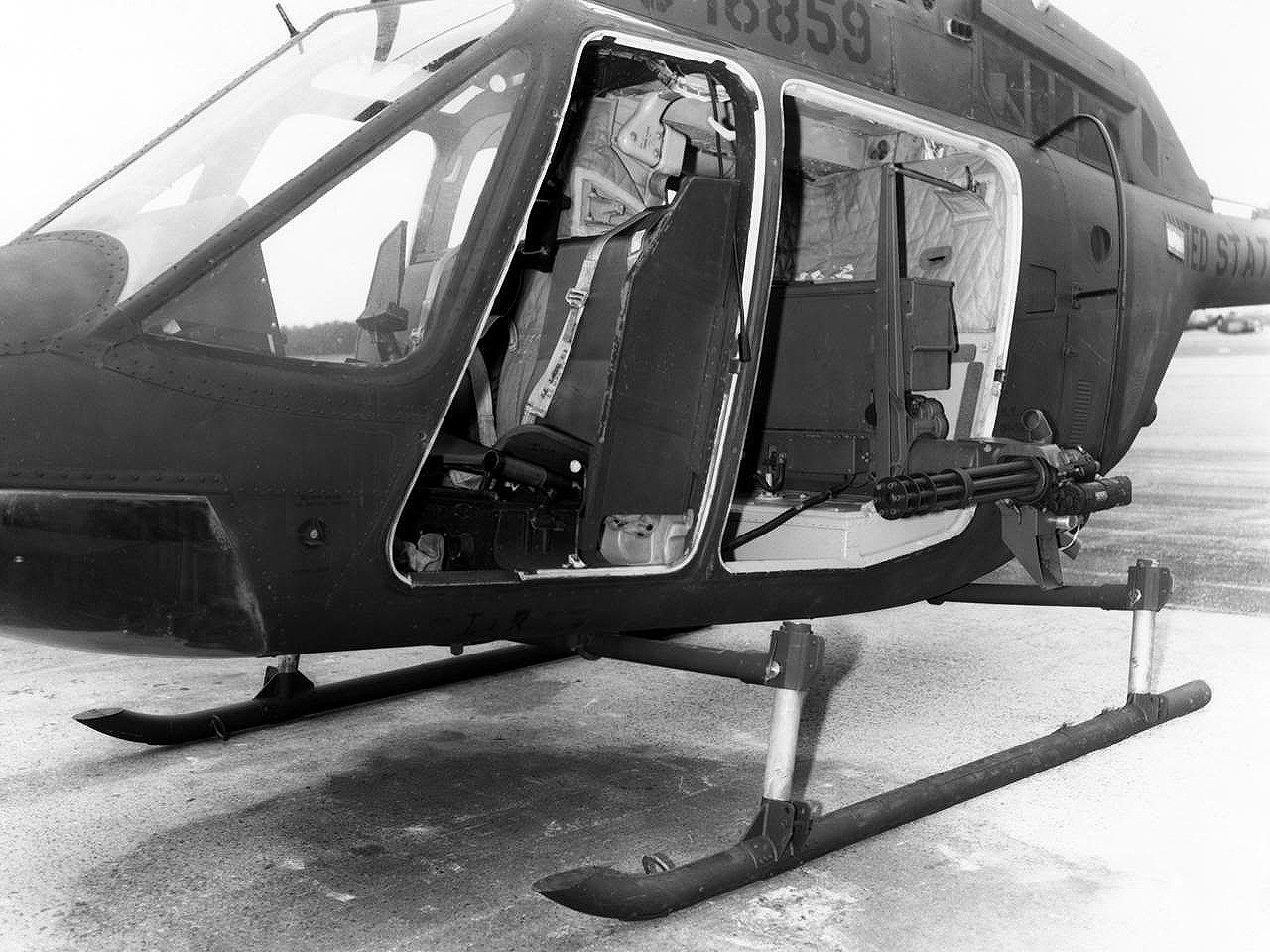

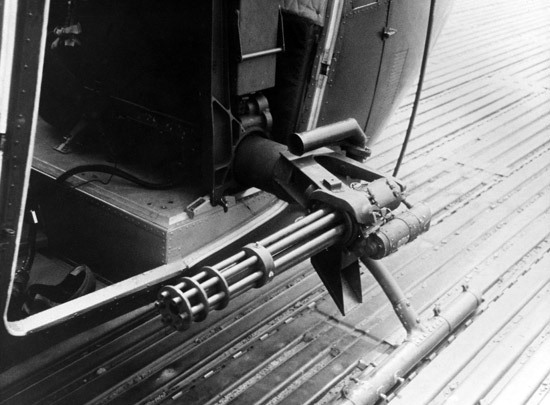

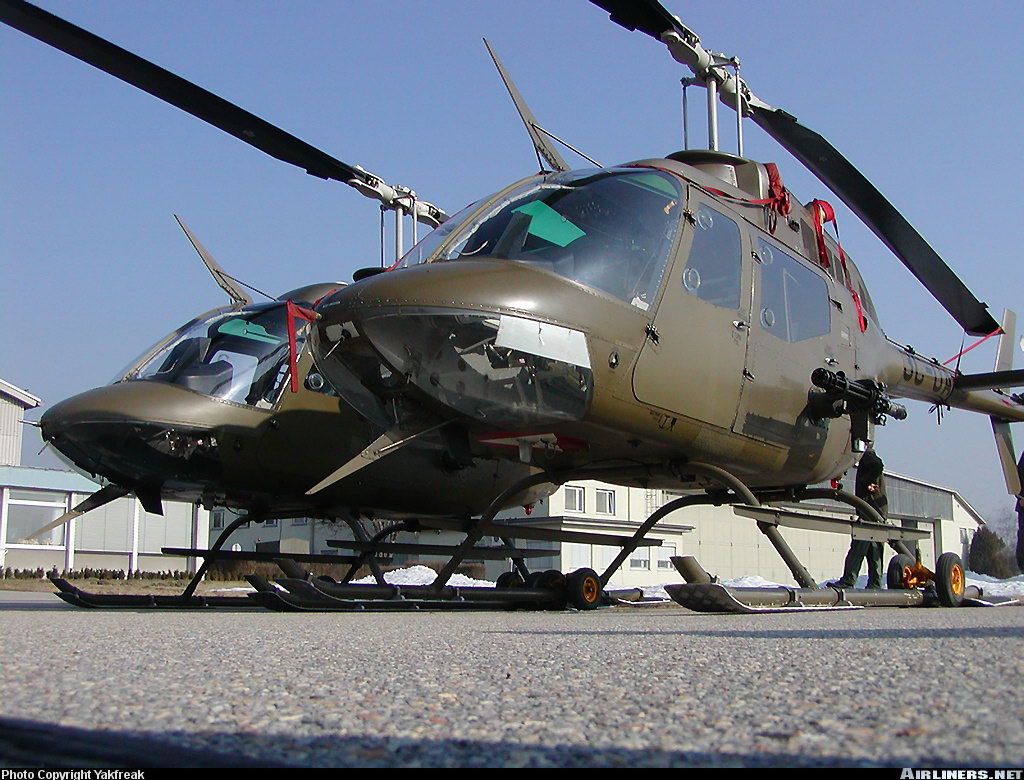

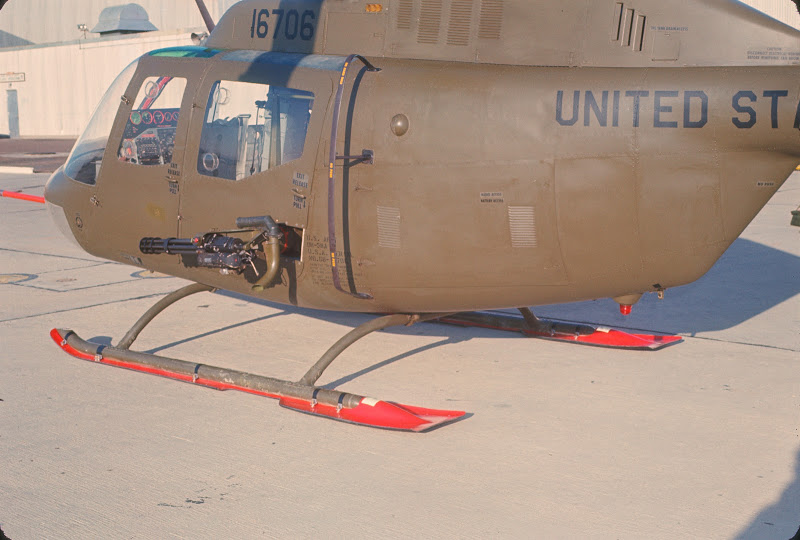

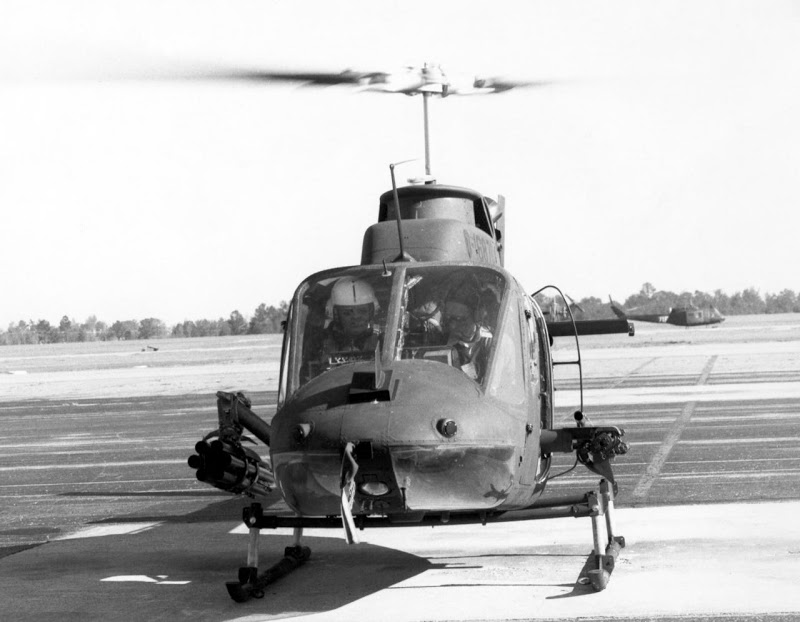

OH-58C上安装的M27


如今,萨尔瓦多空军的MD530上还在使用M27系统,不过机枪可能是迪尼公司的M134D


M28直升机武装子系统

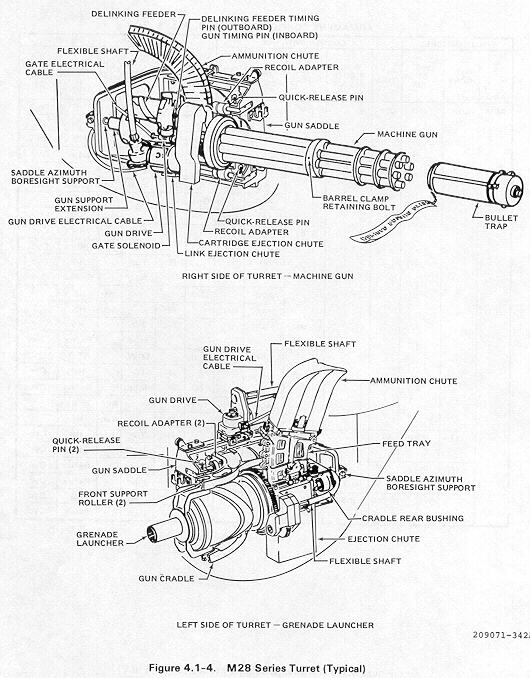

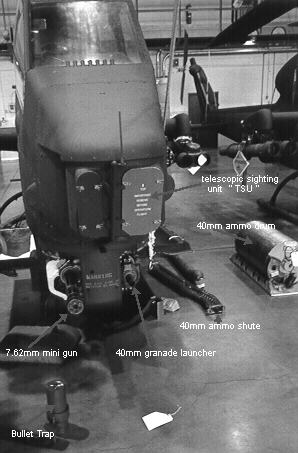

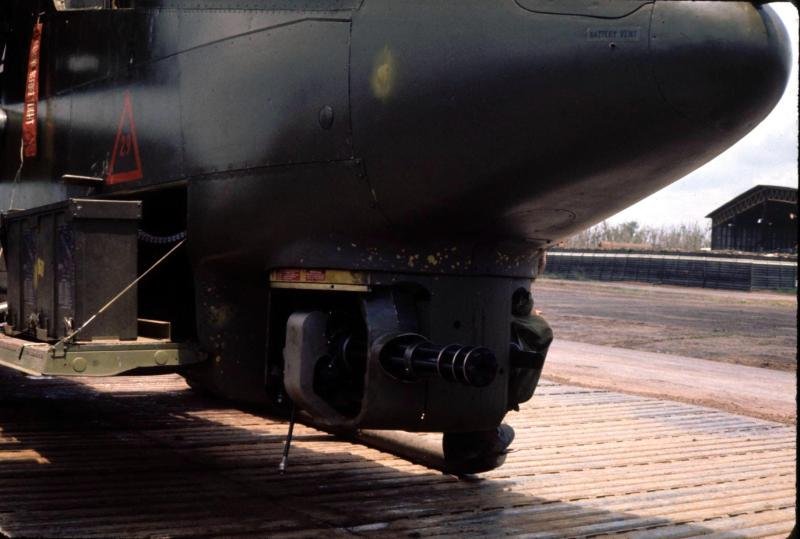

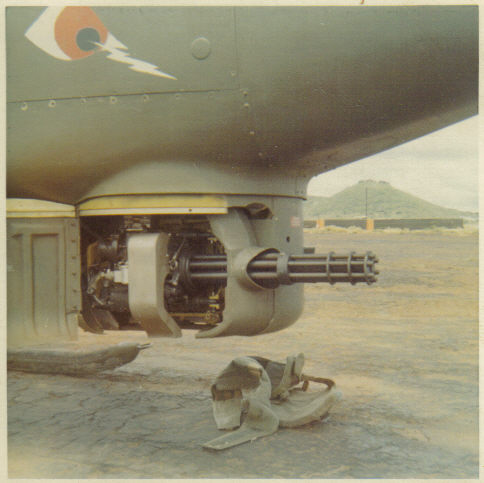

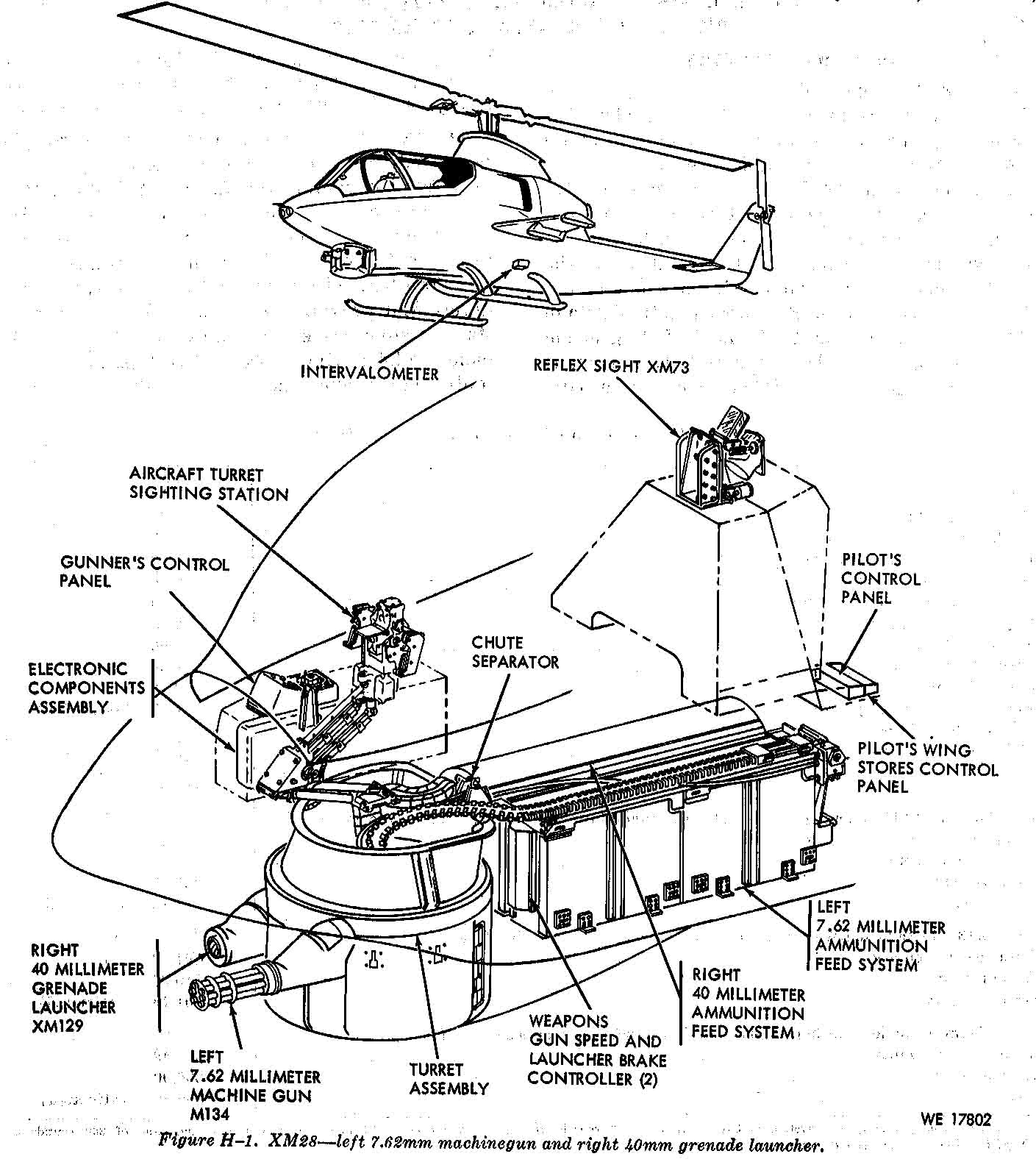

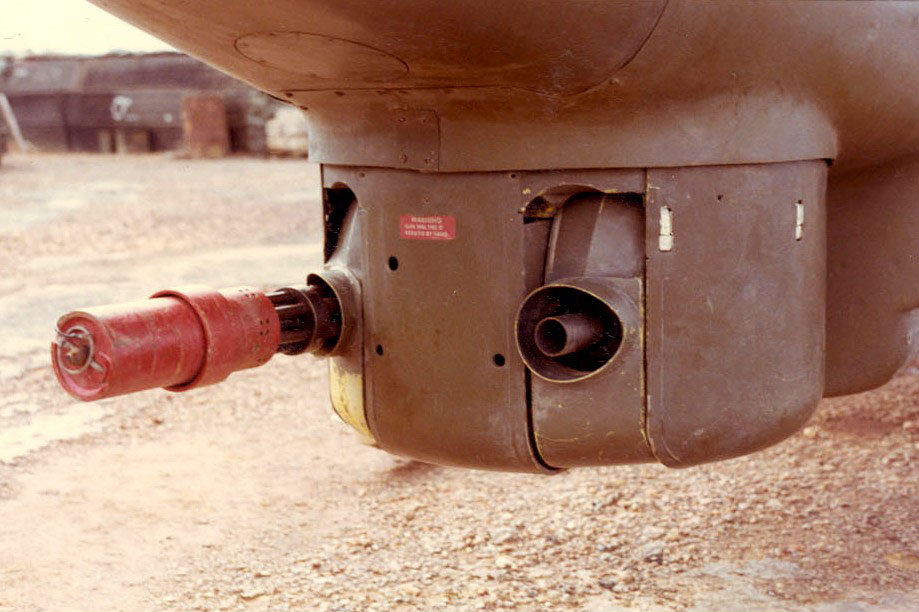

M28武器系统是在AH-1的机首小炮塔,在炮塔左侧是一门M129自动榴弹发射器,右侧是一挺M134机枪


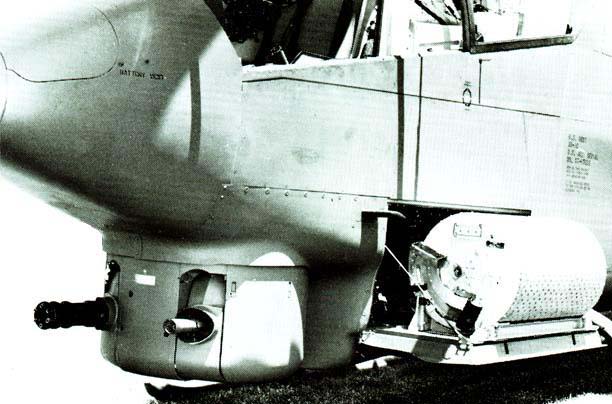

最初的XM28武器系统

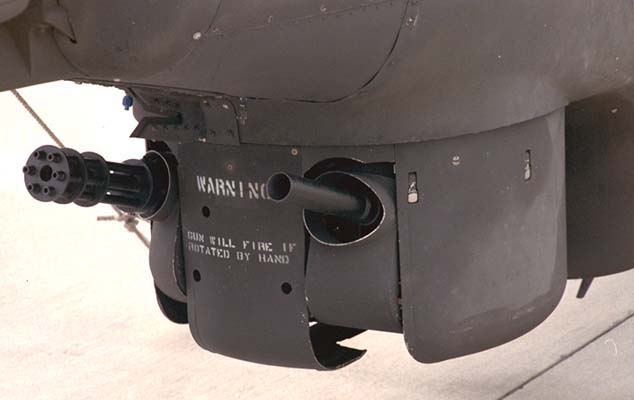

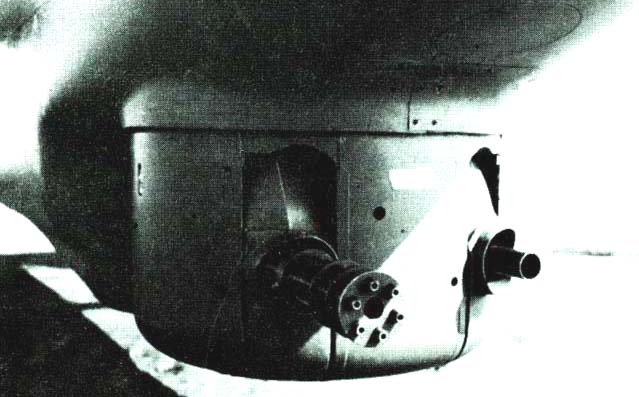

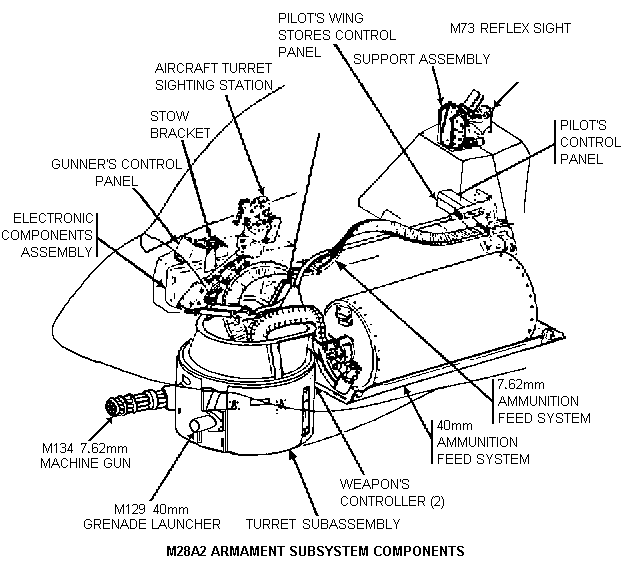

大量采用的M28A2

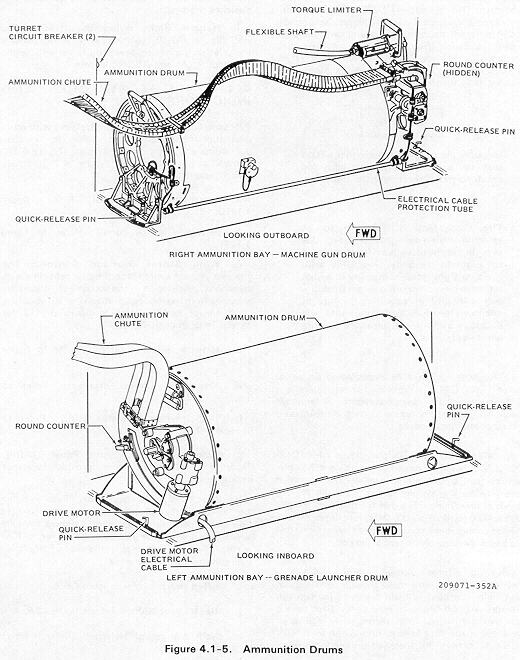

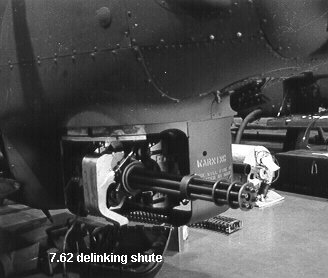

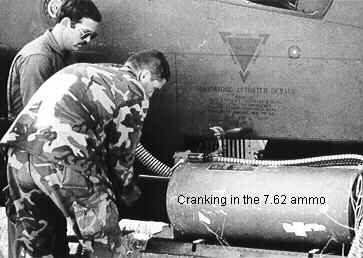

M28的供弹系统

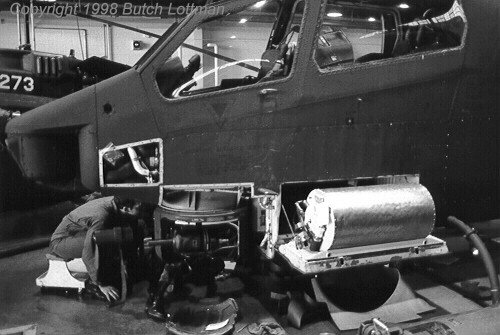

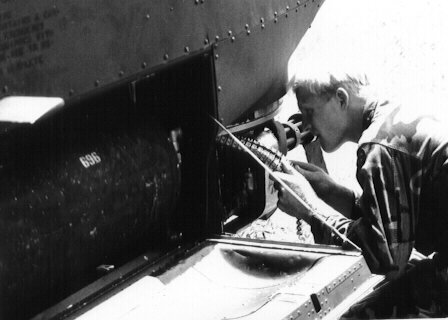

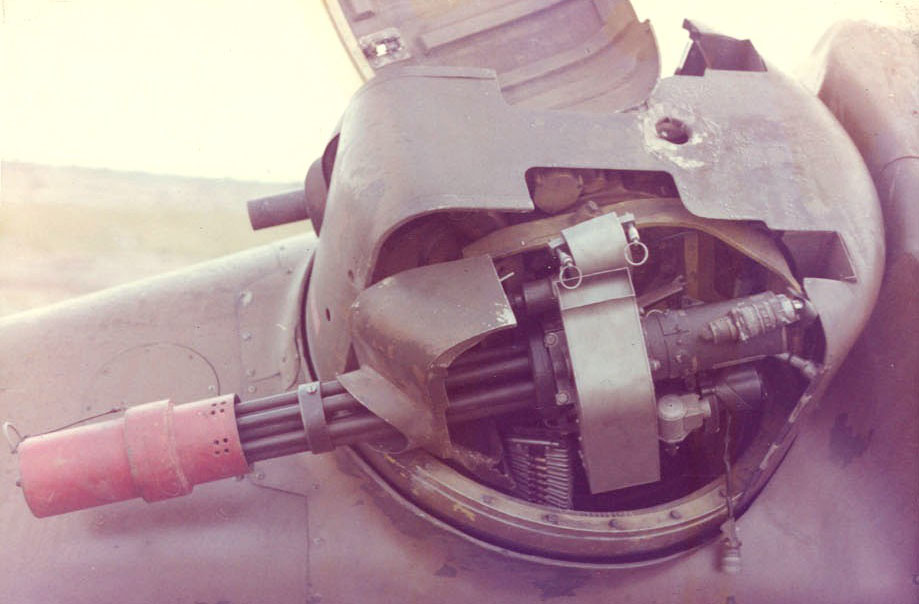

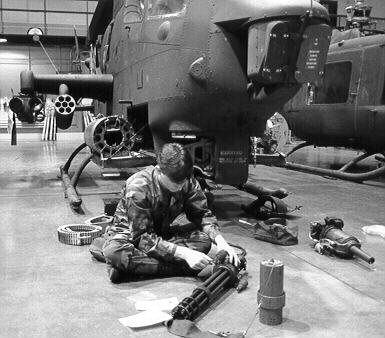

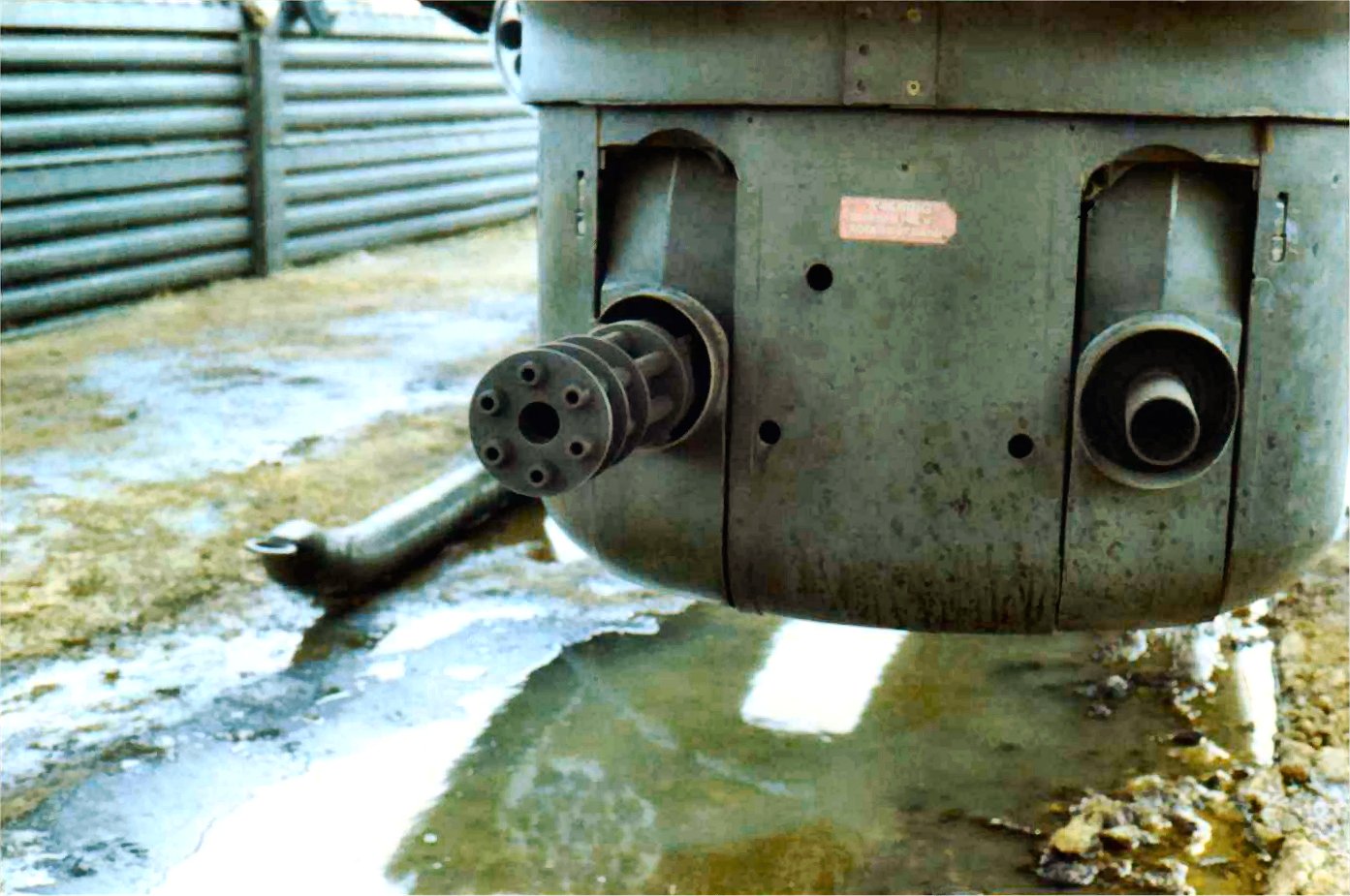

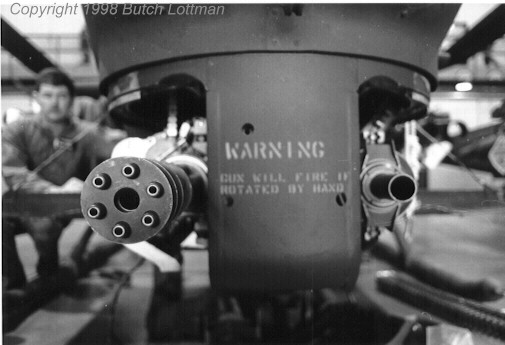

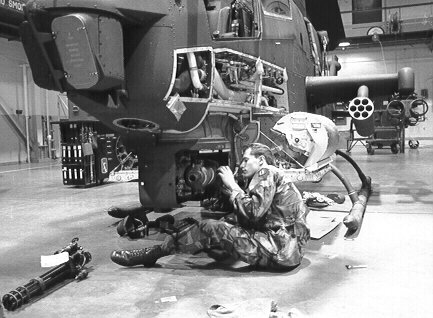

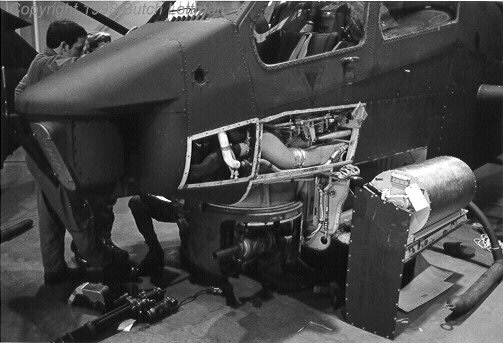

地勤人员在维护M28系统,可看到它的结构


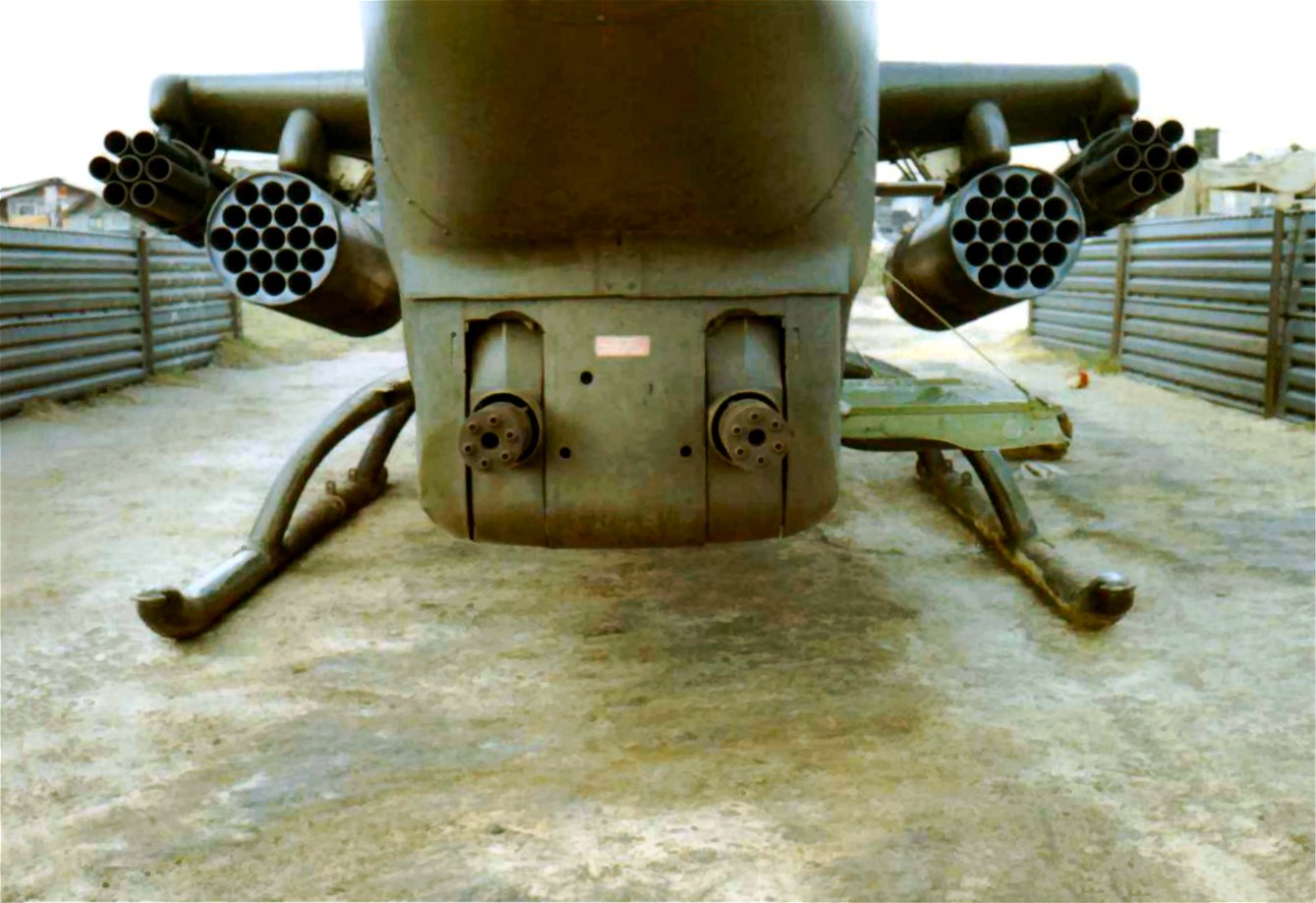

有时是M28系统可以换成两挺M134机枪

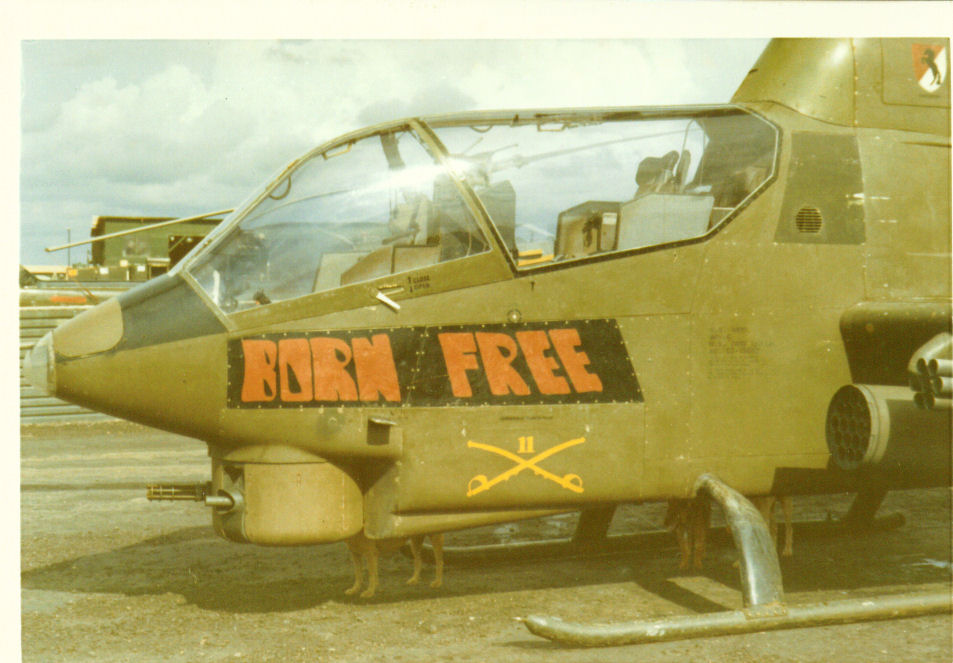

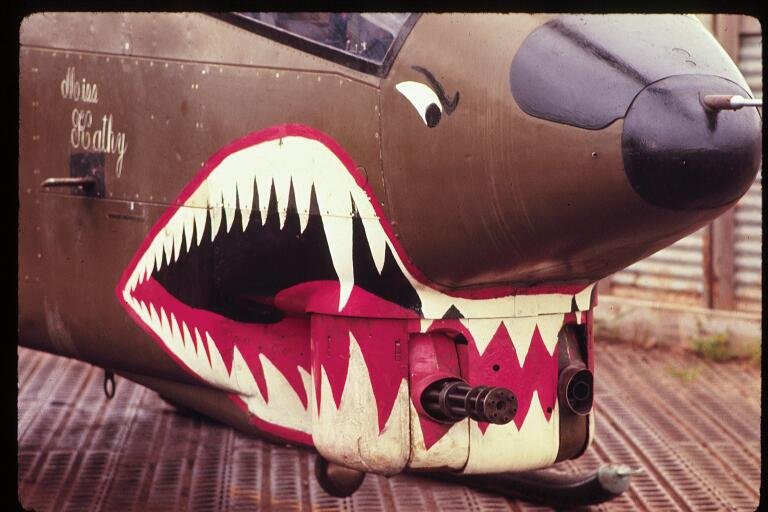

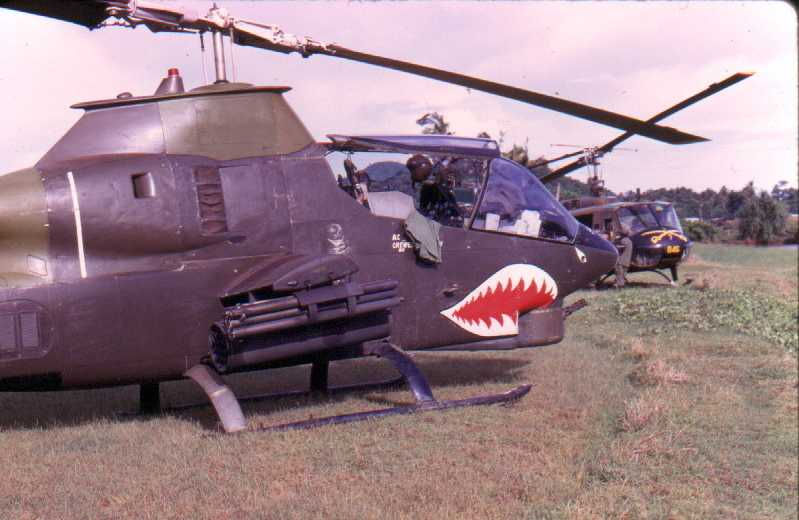

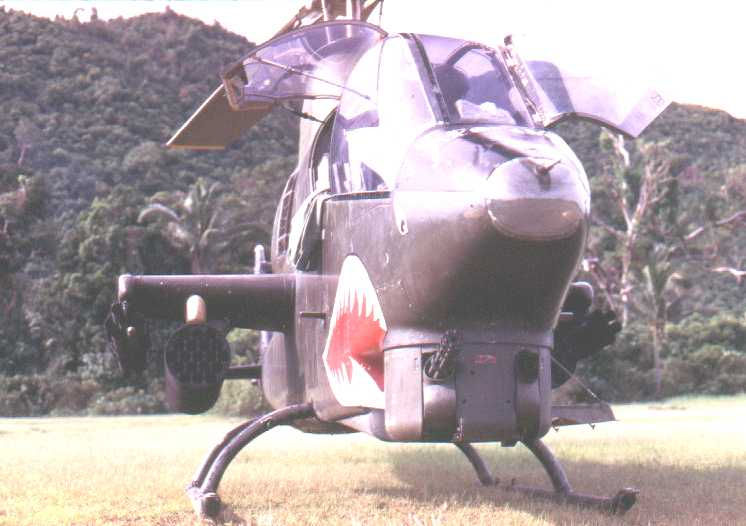

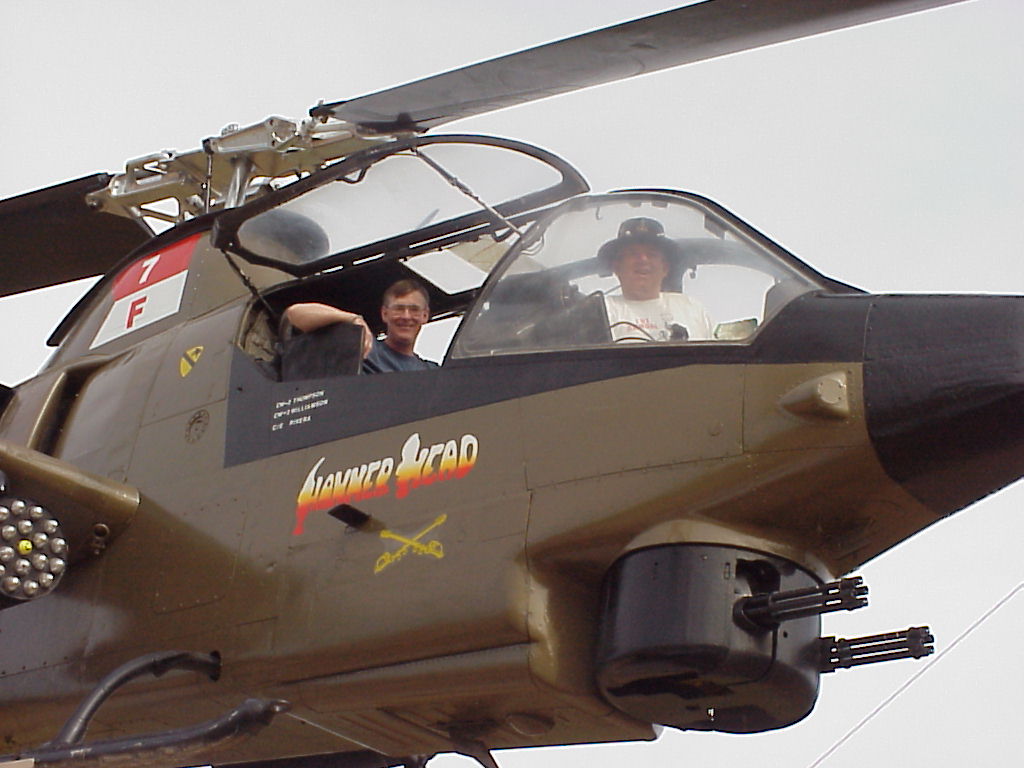

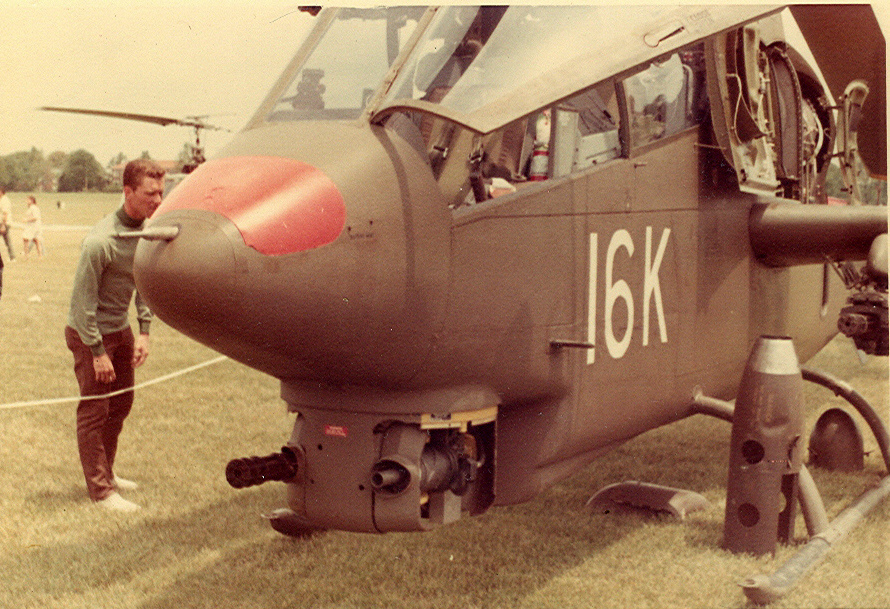

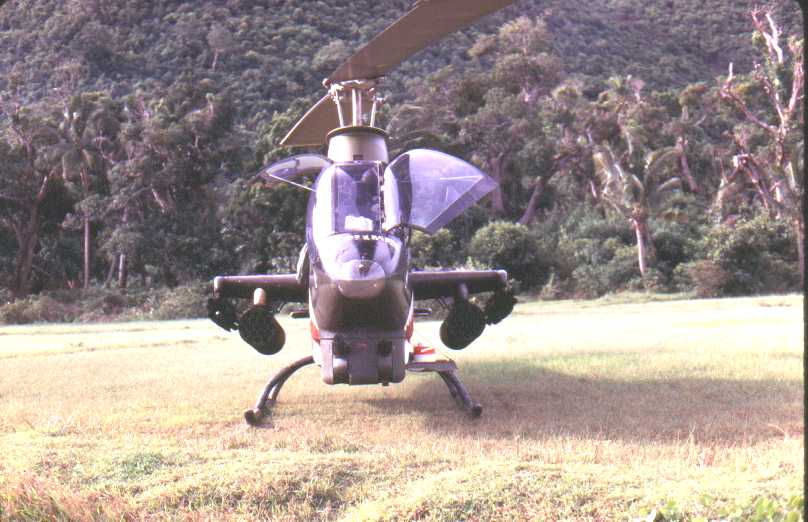

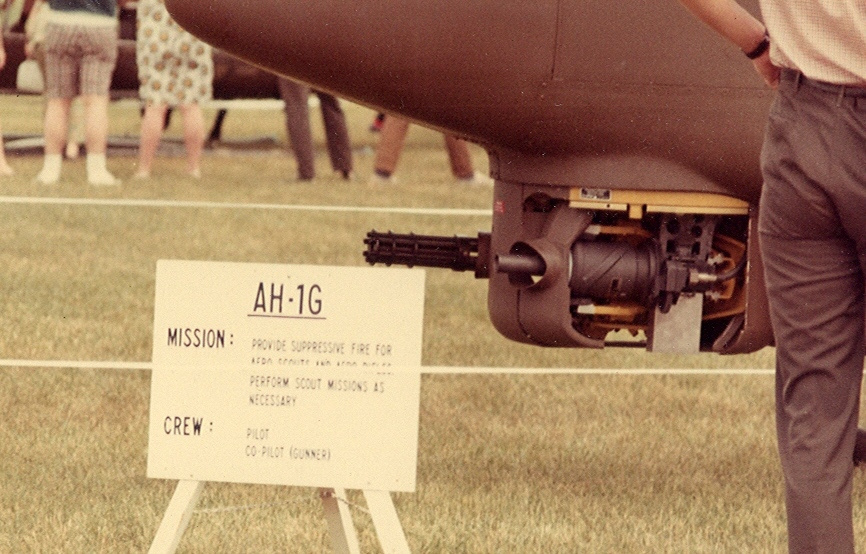

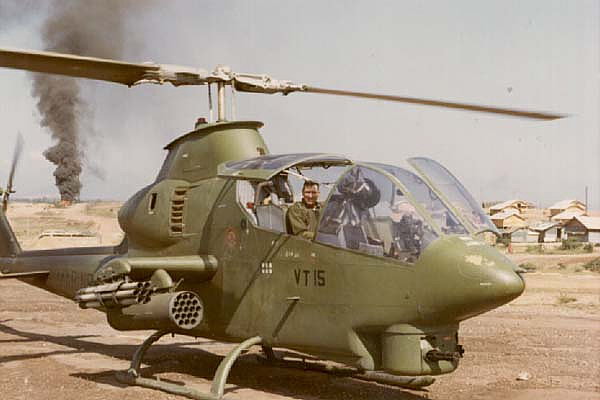

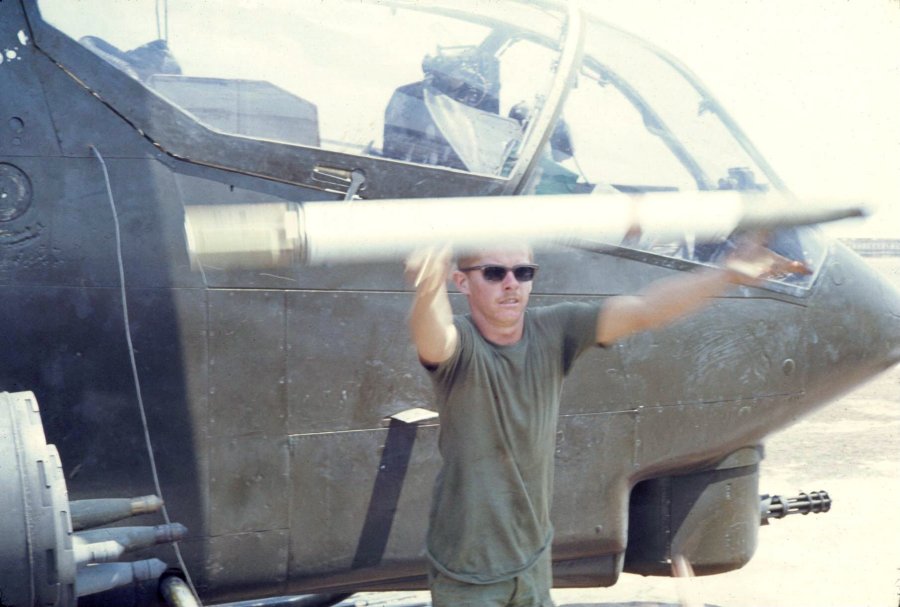

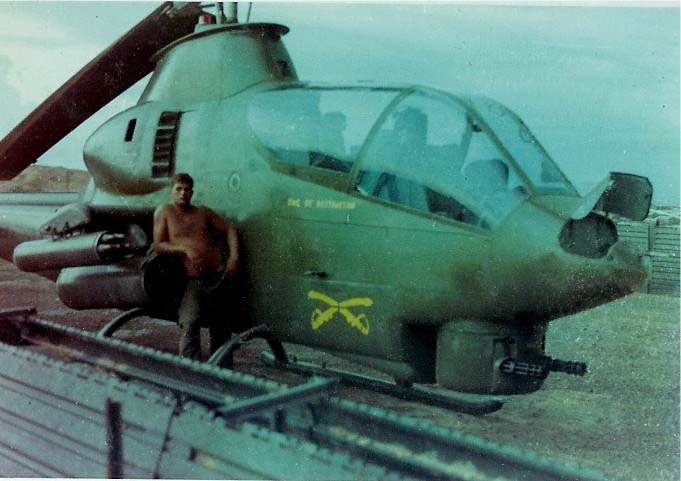

安装M28系统的AH-1G


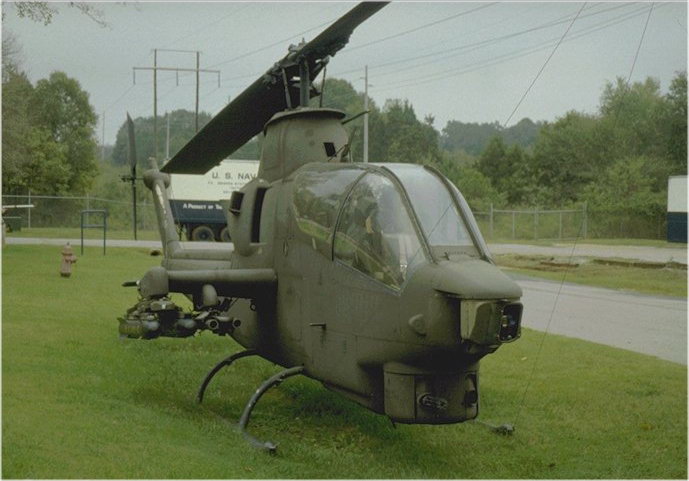

使用M28系统的AH-1S早期型

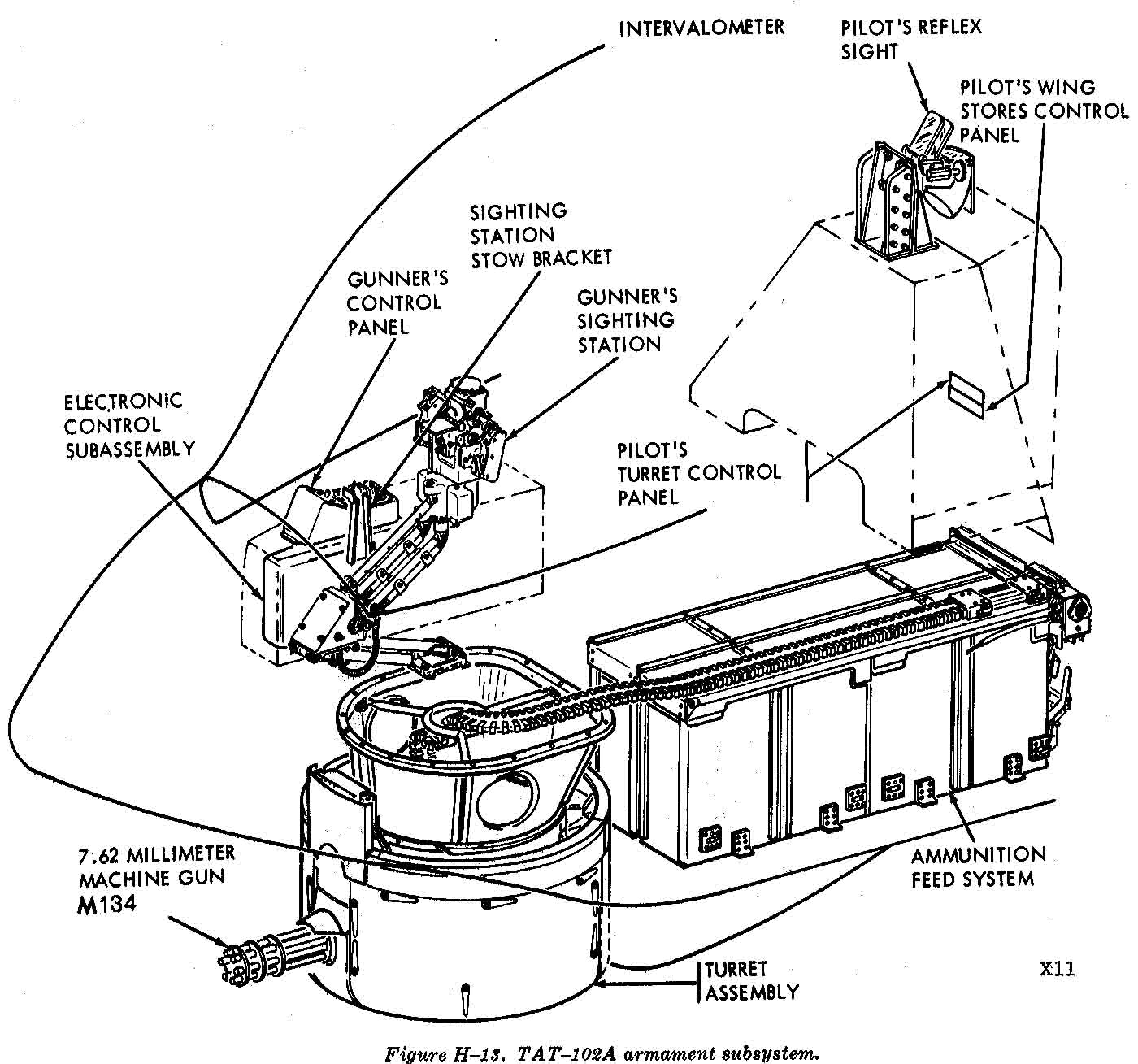

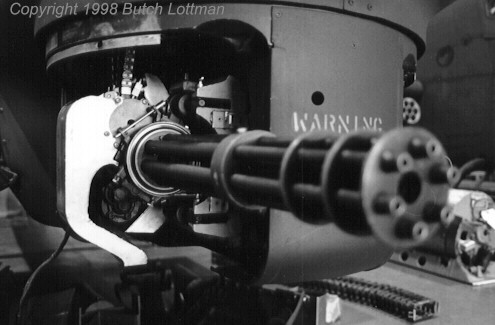

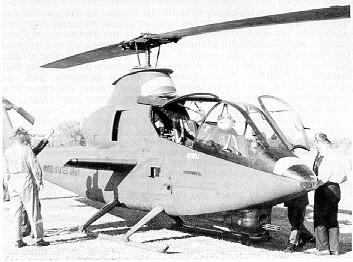

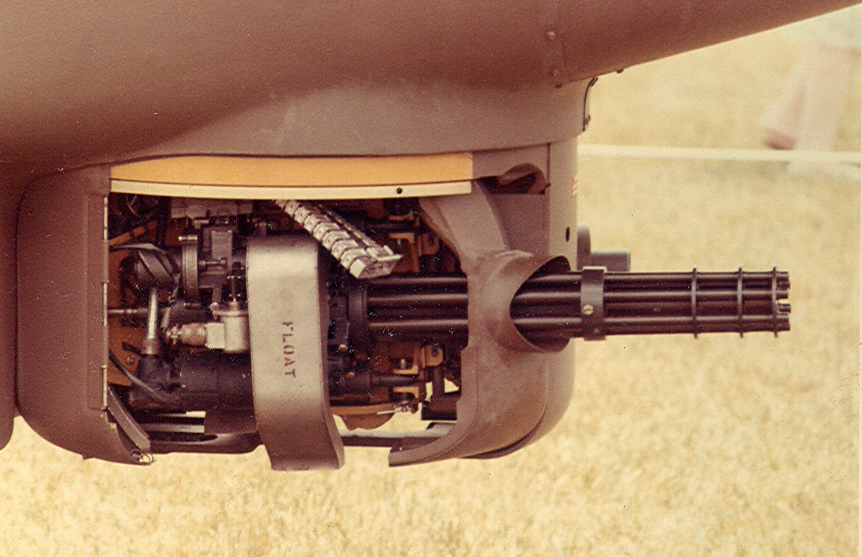

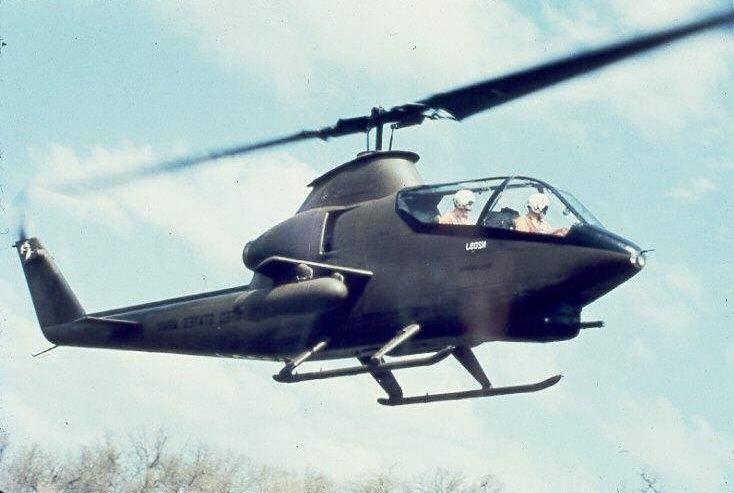

在AH-1的原型机上的武器系统是TAT-102,炮塔上只有一挺M134

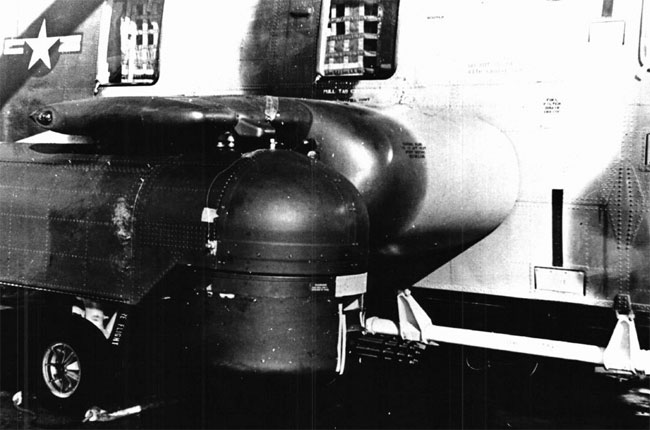

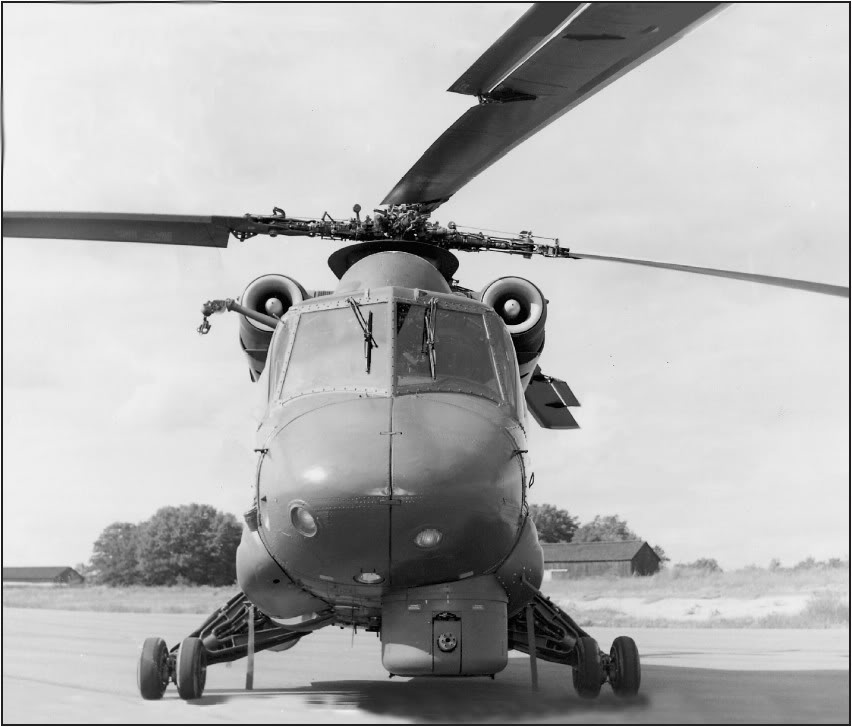

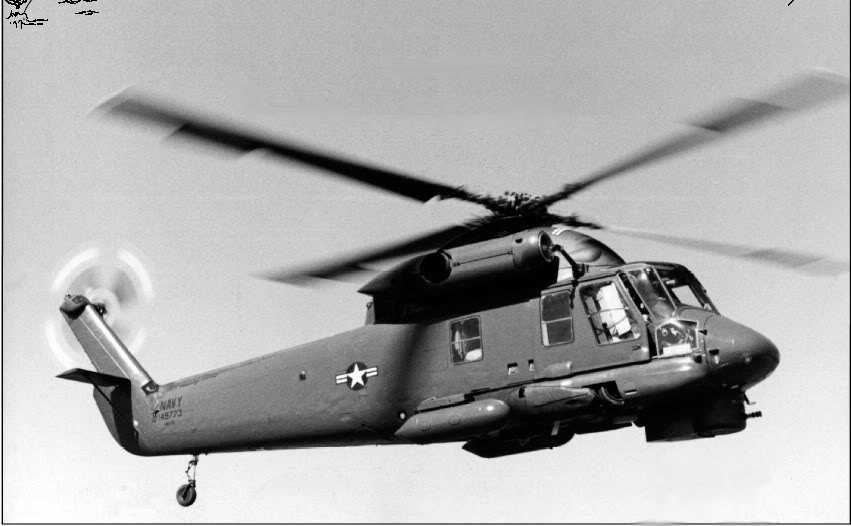

装有一挺M134的TAT-102枪塔也在其他直升机上试验过,比如这是在HH-2上安装TAT-102


在HH-3E上安装TAT-102


XM93直升机武装子系统

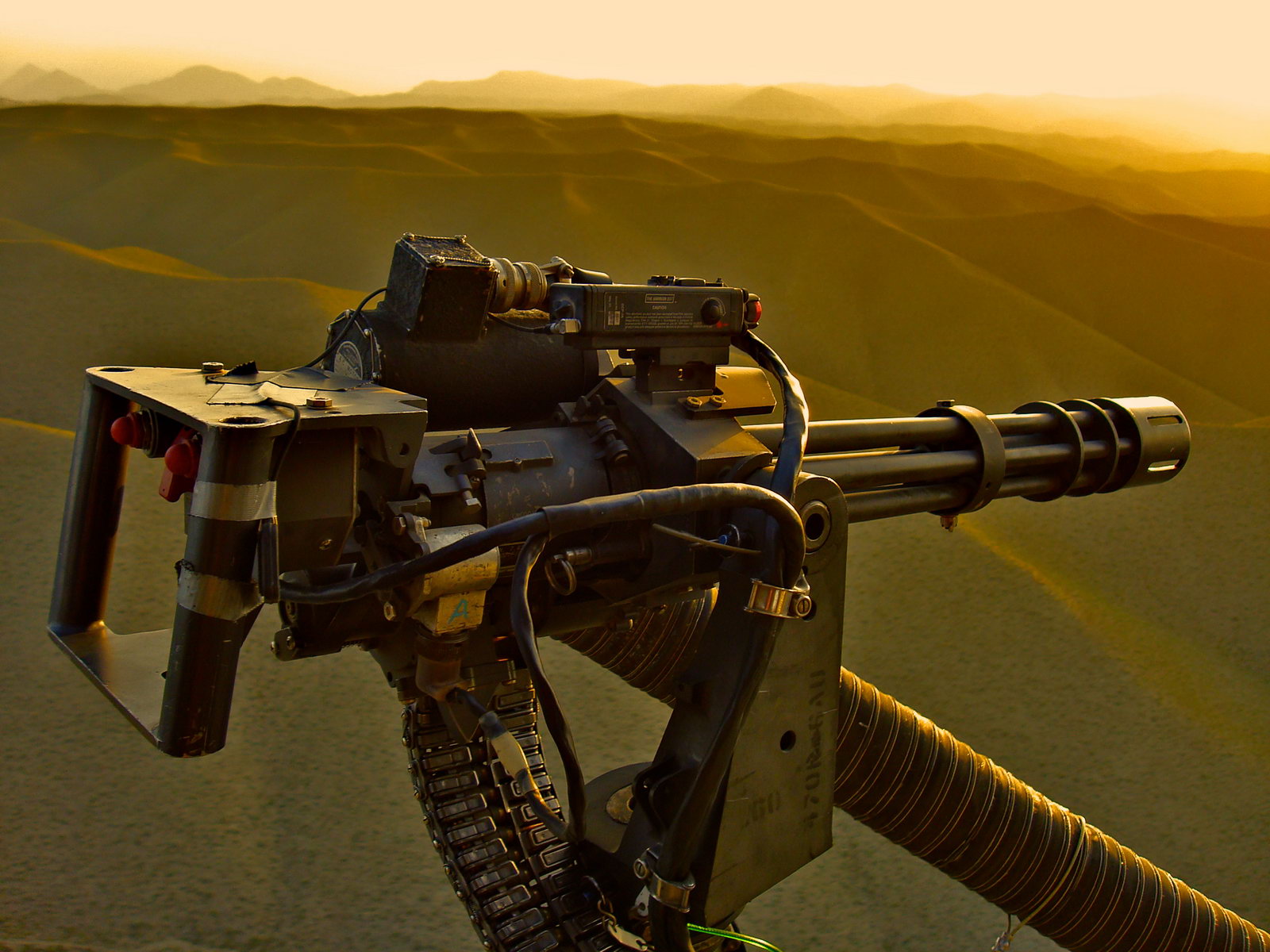

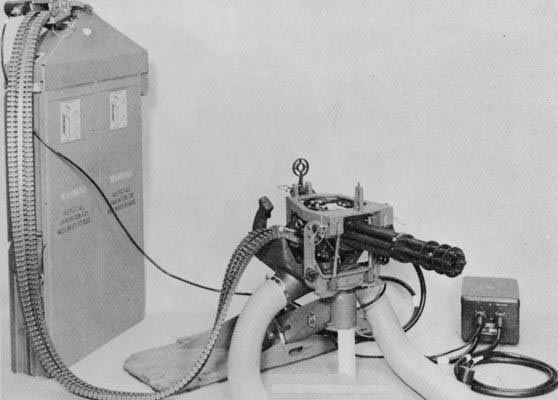

XM93武装系统是安装在UH-1的后舱门上使用的M134门枪(Door Gun)武器系统,


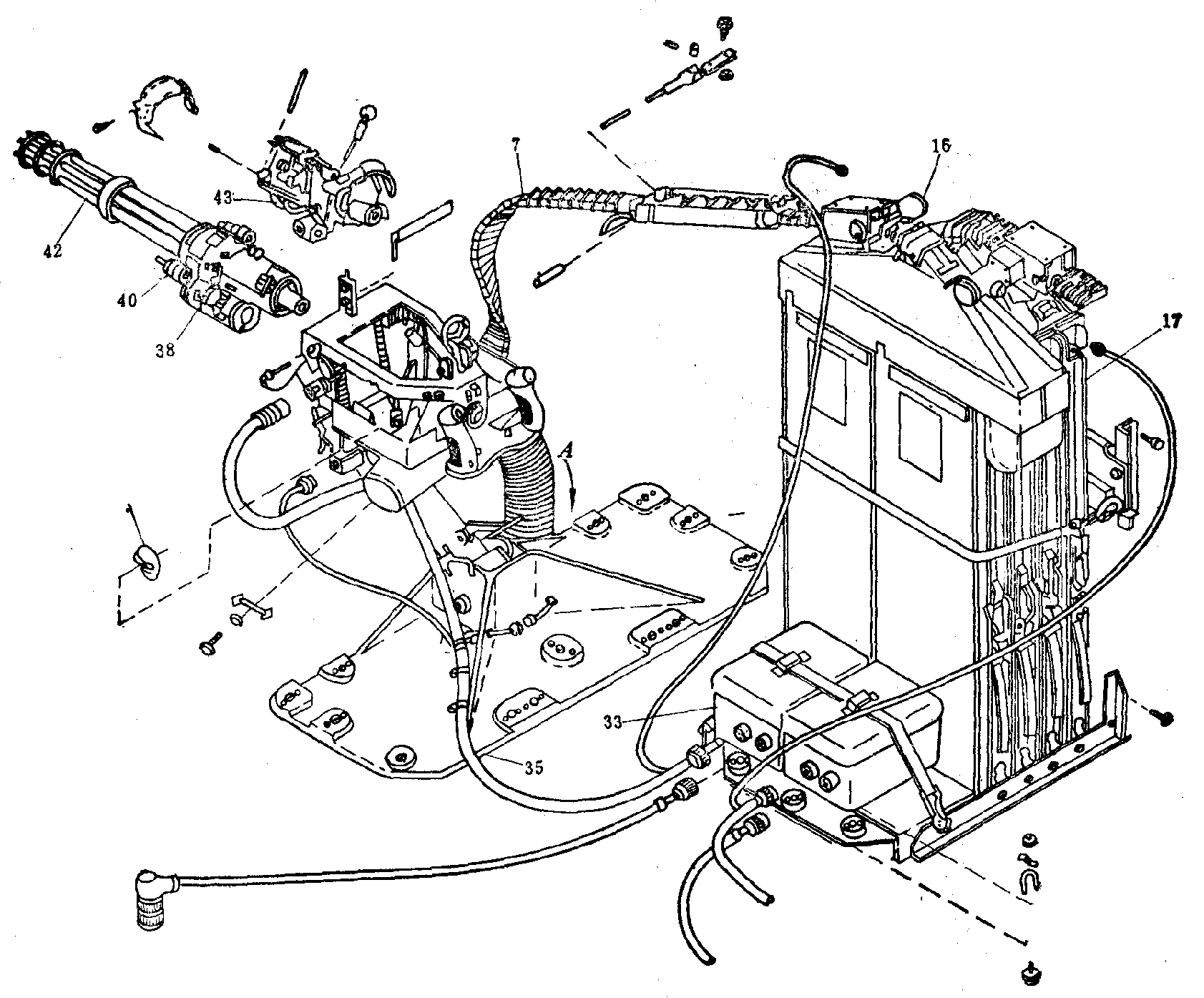

7-输弹道;16-输弹助推电机;17-弹箱;33-控制箱;35-底座(立柱、托架和摇架等);38-驱动电机;40-缓冲器;42-枪管;43-脱链供弹机。 图中A处箭头表示排壳方向(弹壳先抛入蛇形管内)

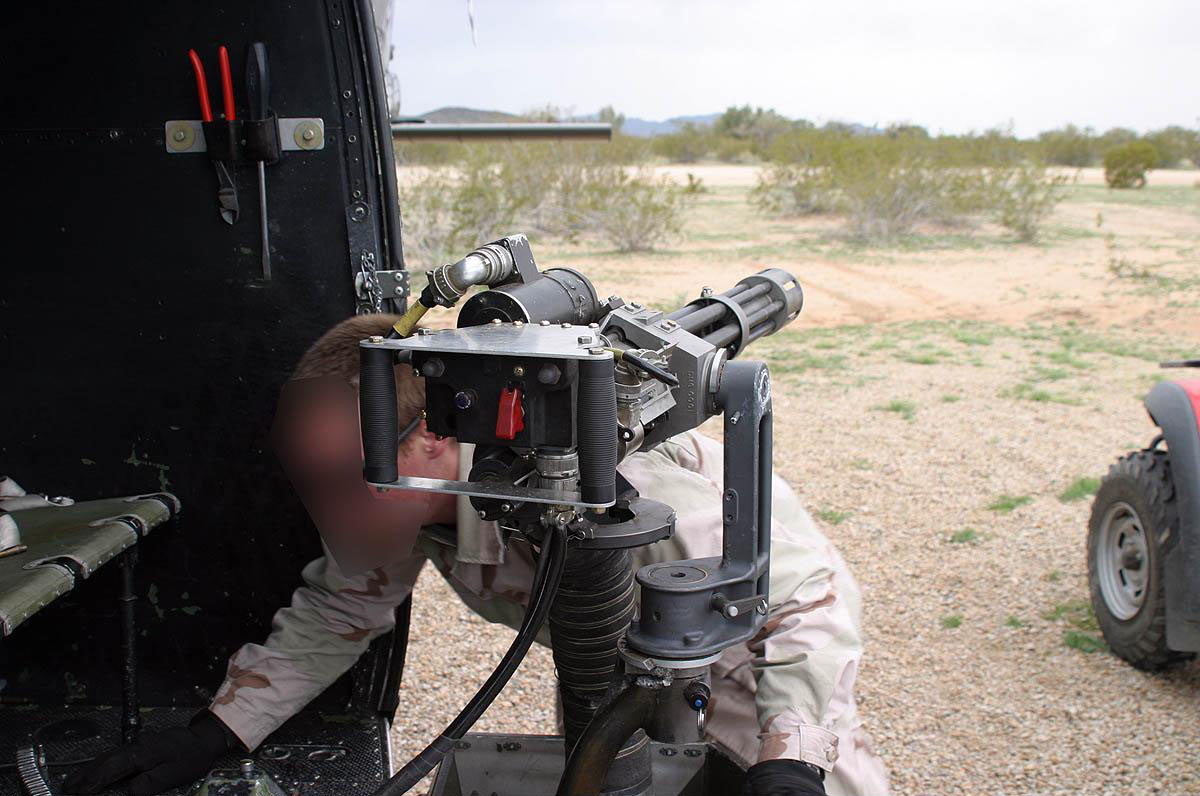

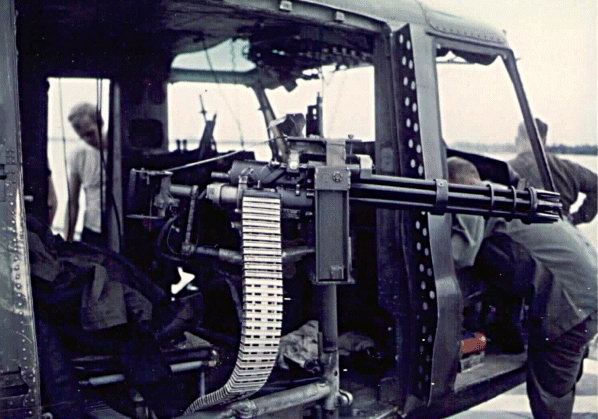

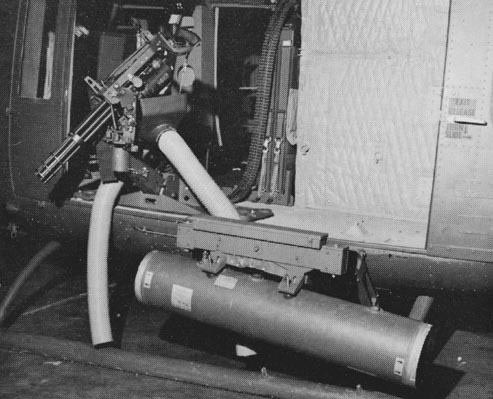

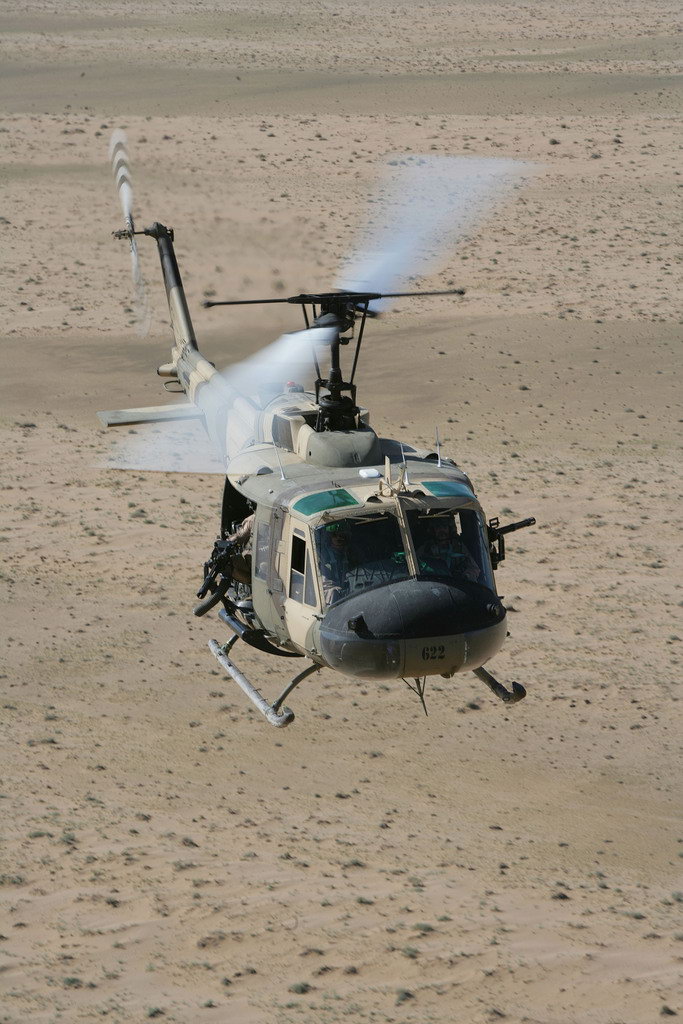

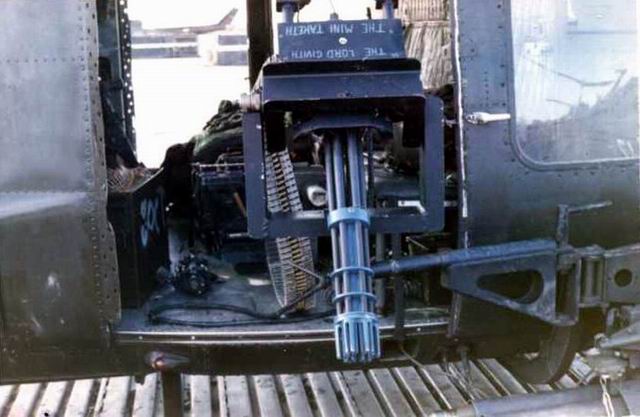

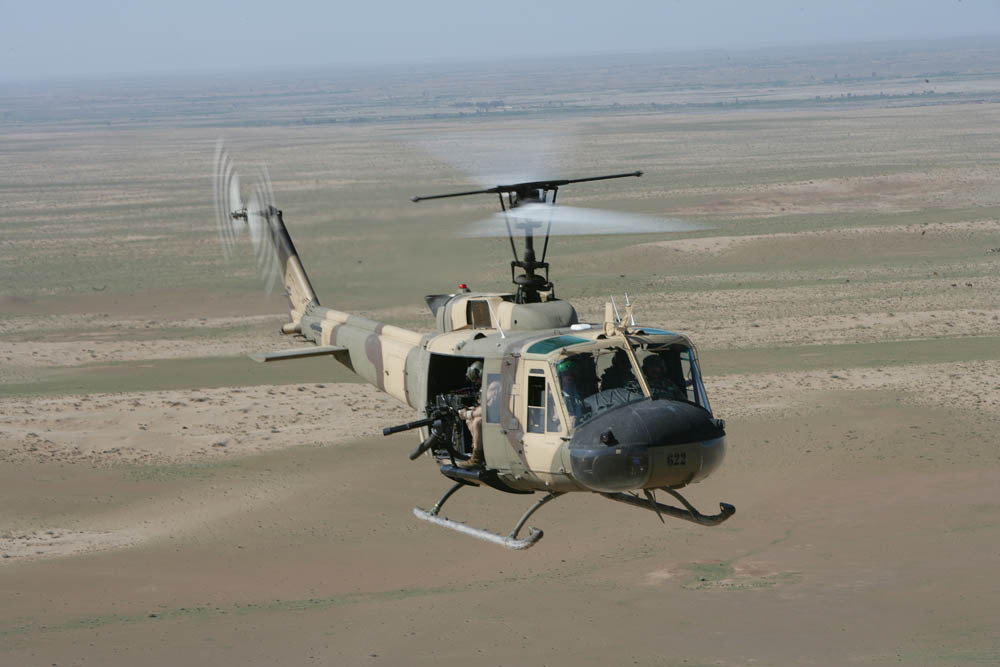

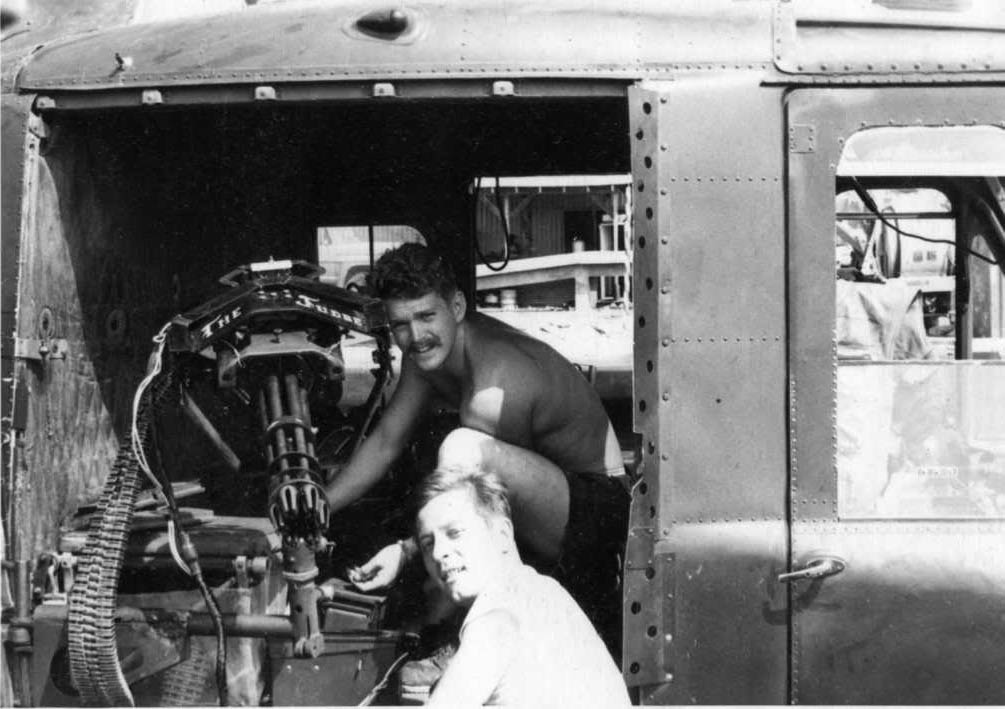

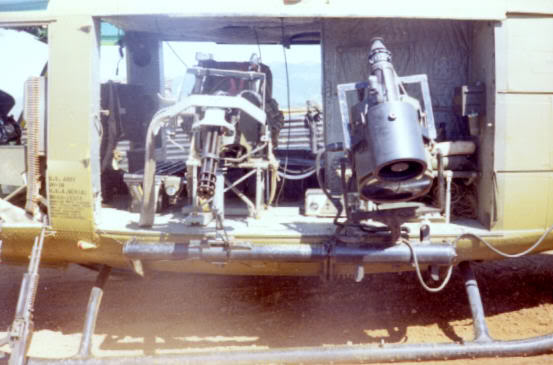

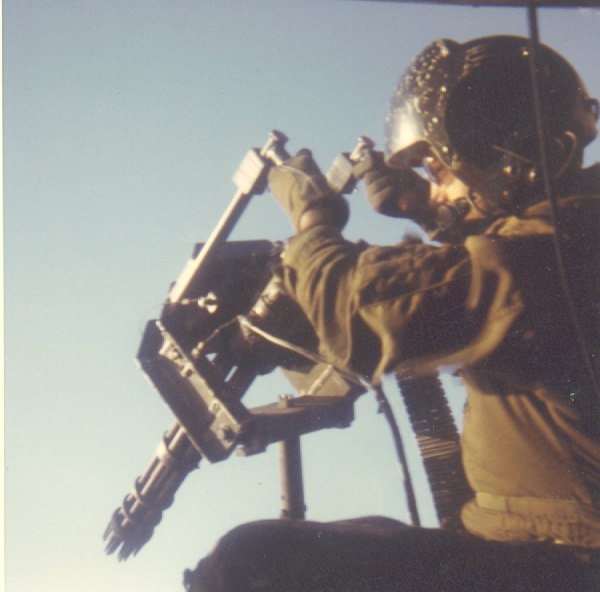

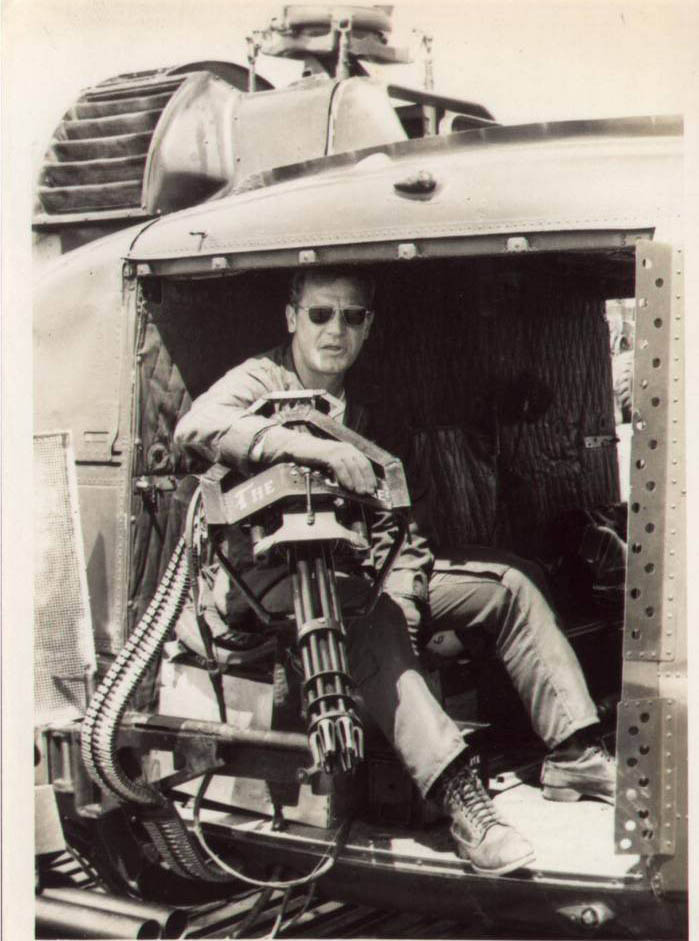

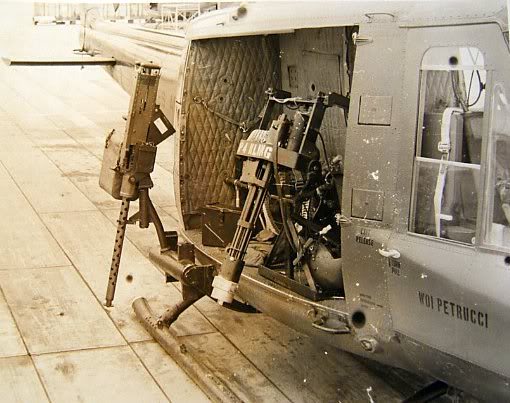

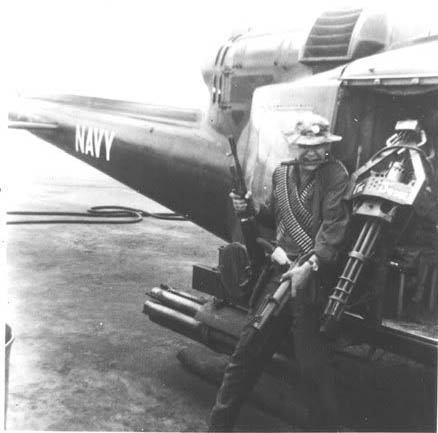

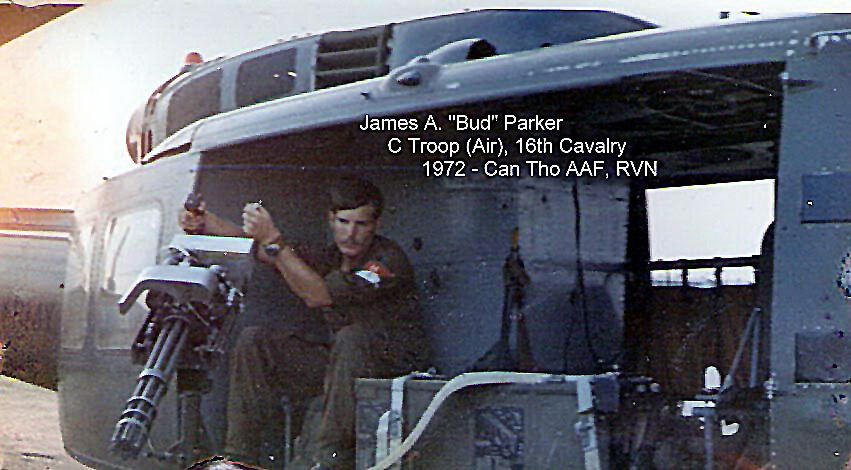

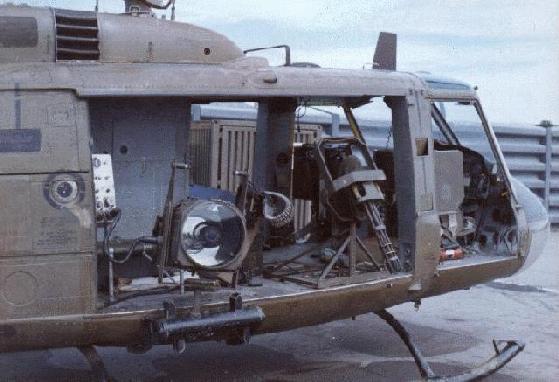

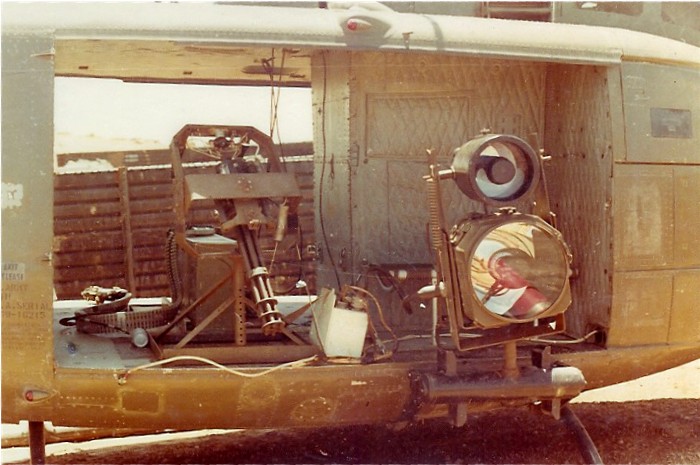

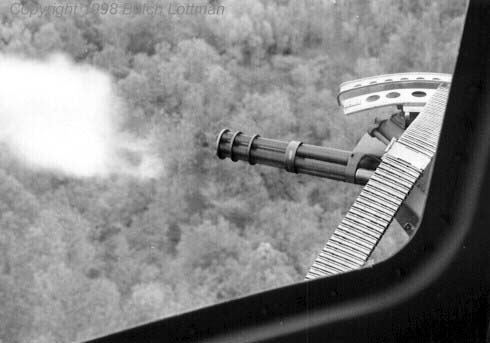

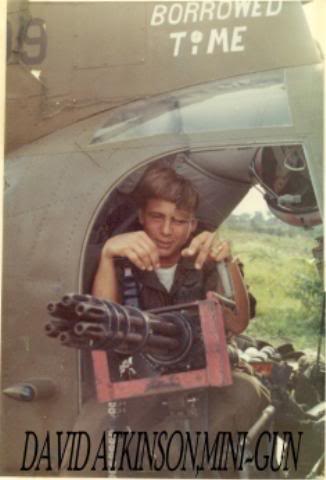

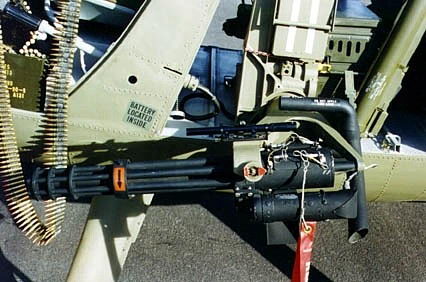

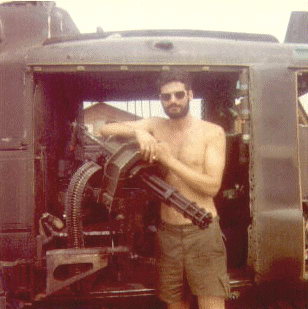

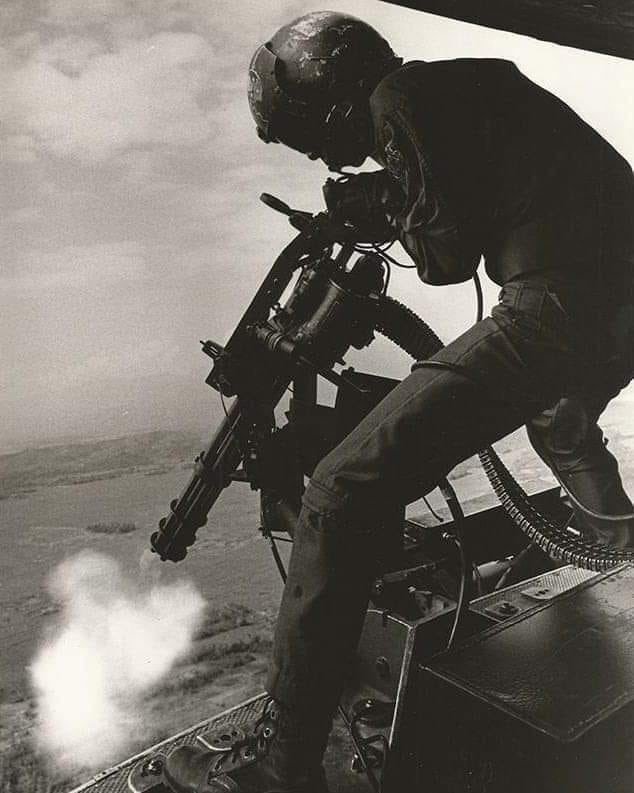

UH-1上的各种XM93门枪


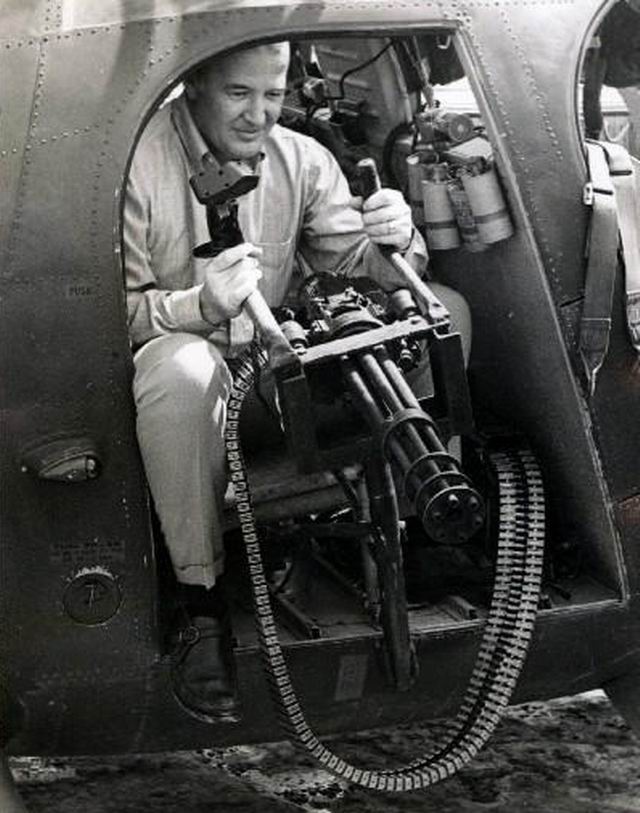

也有把XM93安装在OH-6后舱上的情况




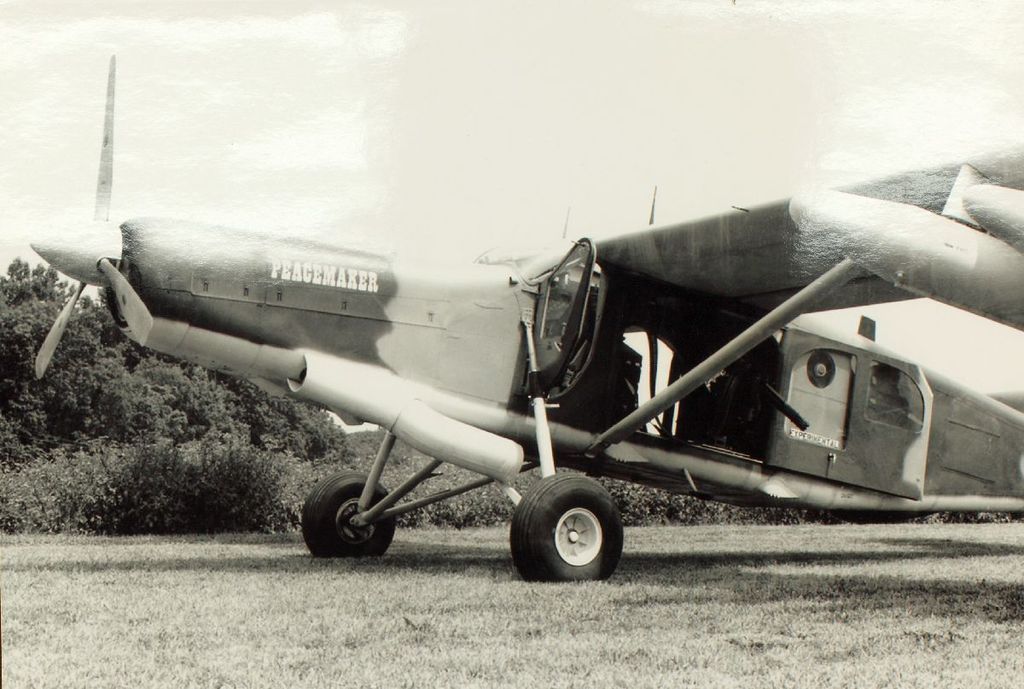

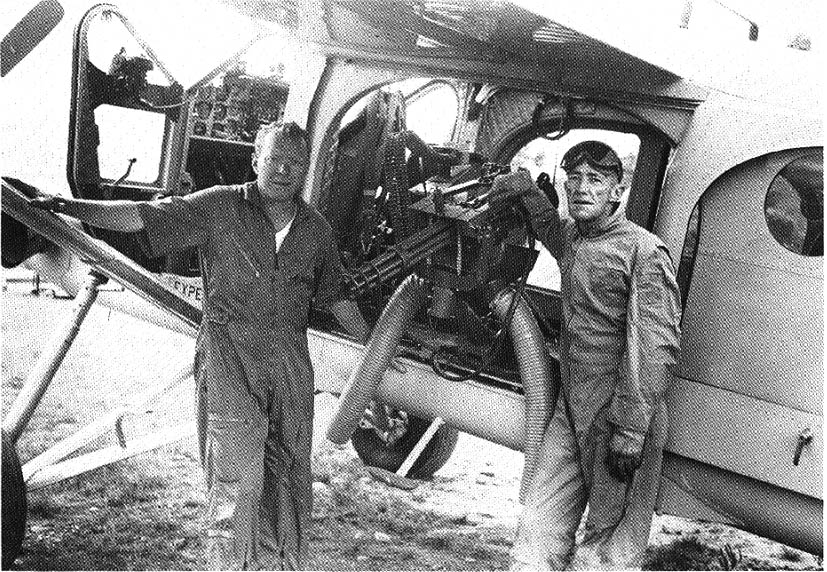

还有把XM93门枪装到仙童公司用皮拉图斯PC-6运输机改装的AU-23A“和平缔造者”(Peacemaker)炮艇机上的情况

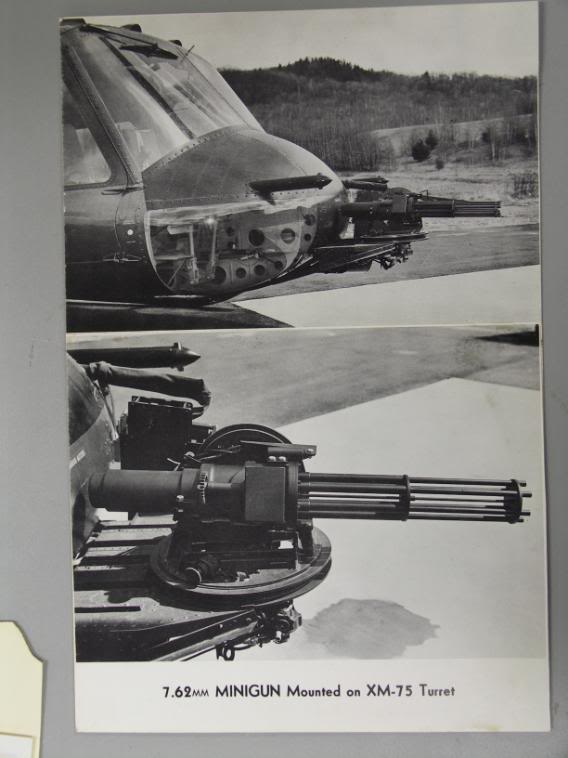

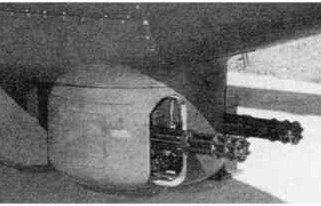

XM-75是安装在UH-1机头的M134旋转炮塔

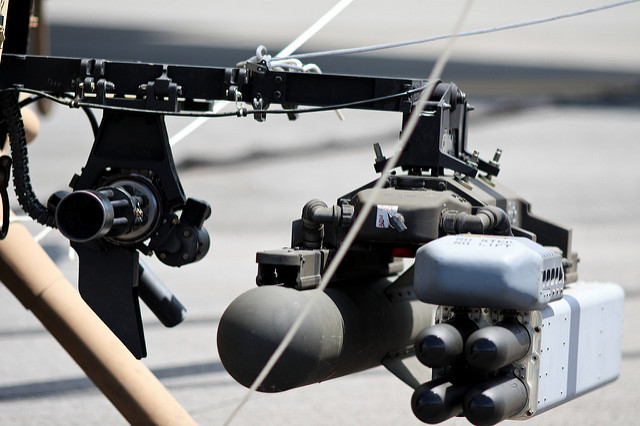

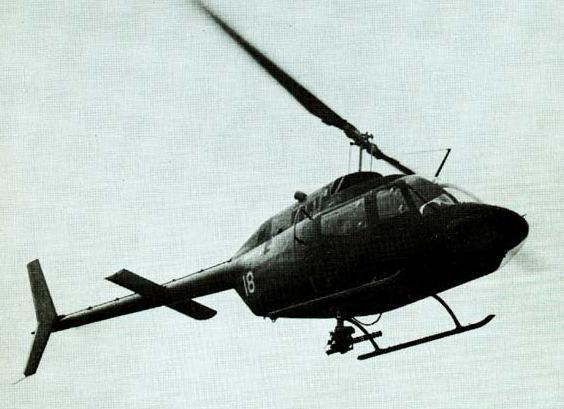

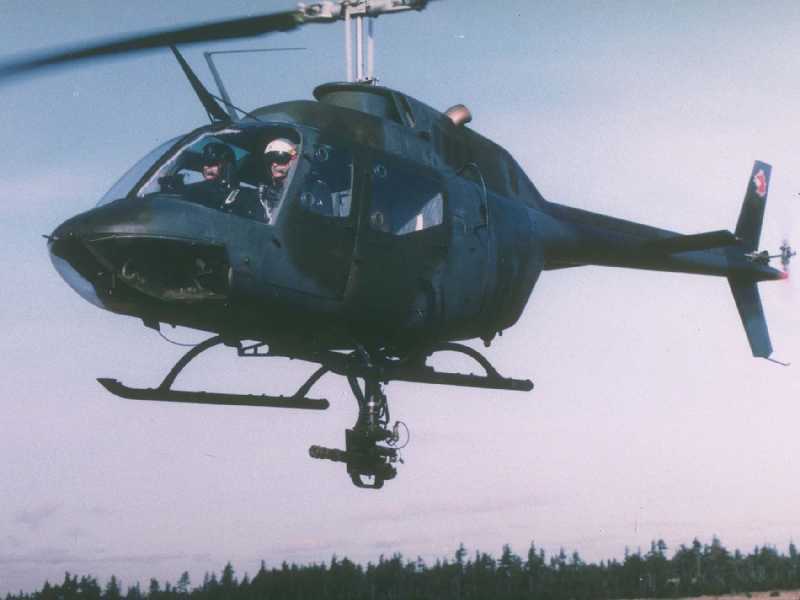

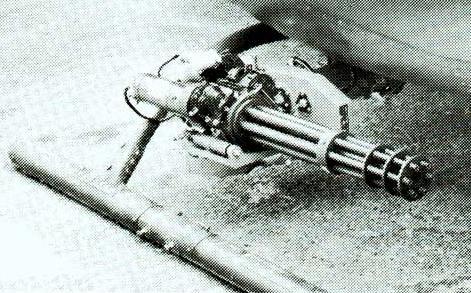

装在贝尔CH-136直升机上的MINI-TAT武器系统,挂载的是GAU-2B/A机枪

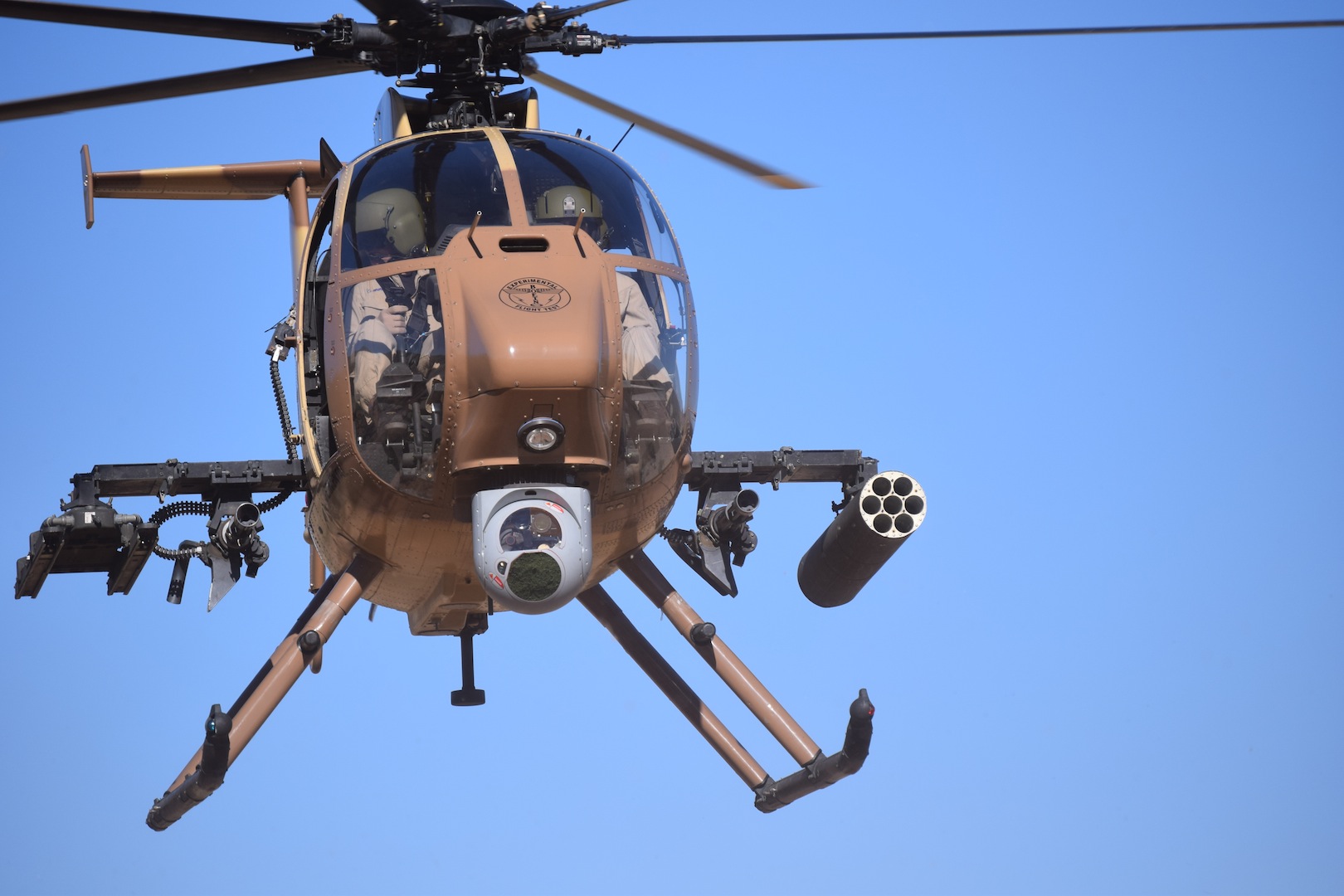

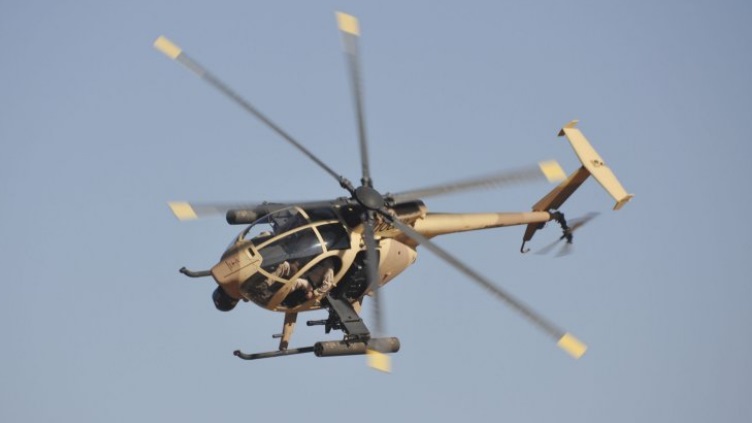

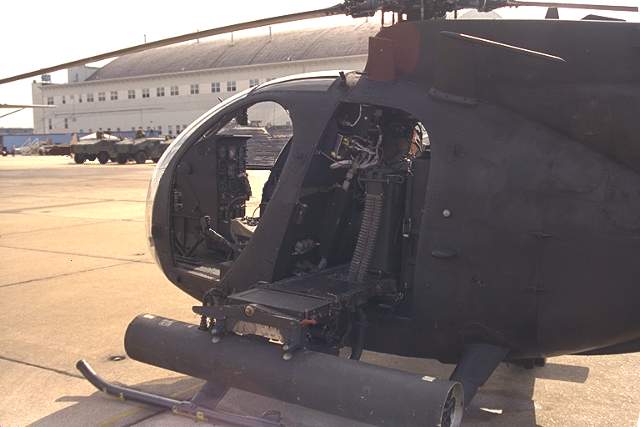

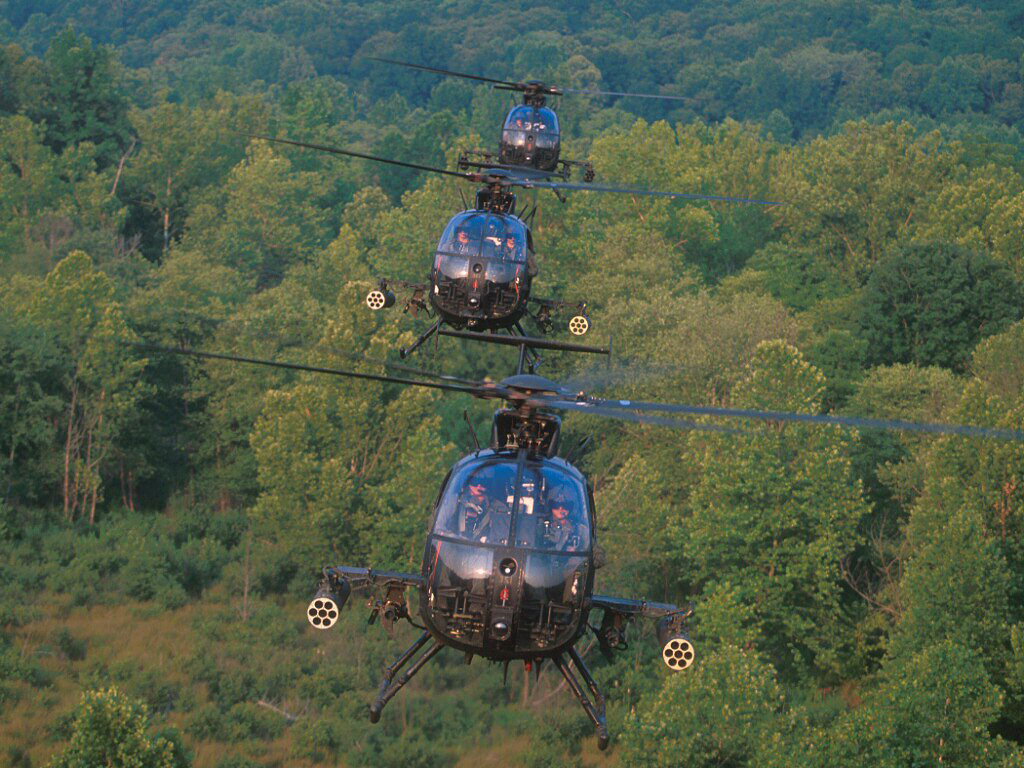

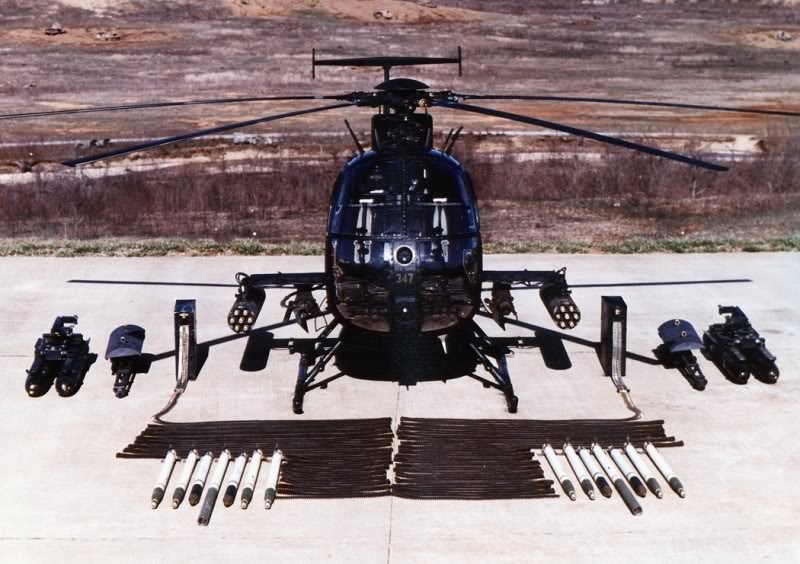

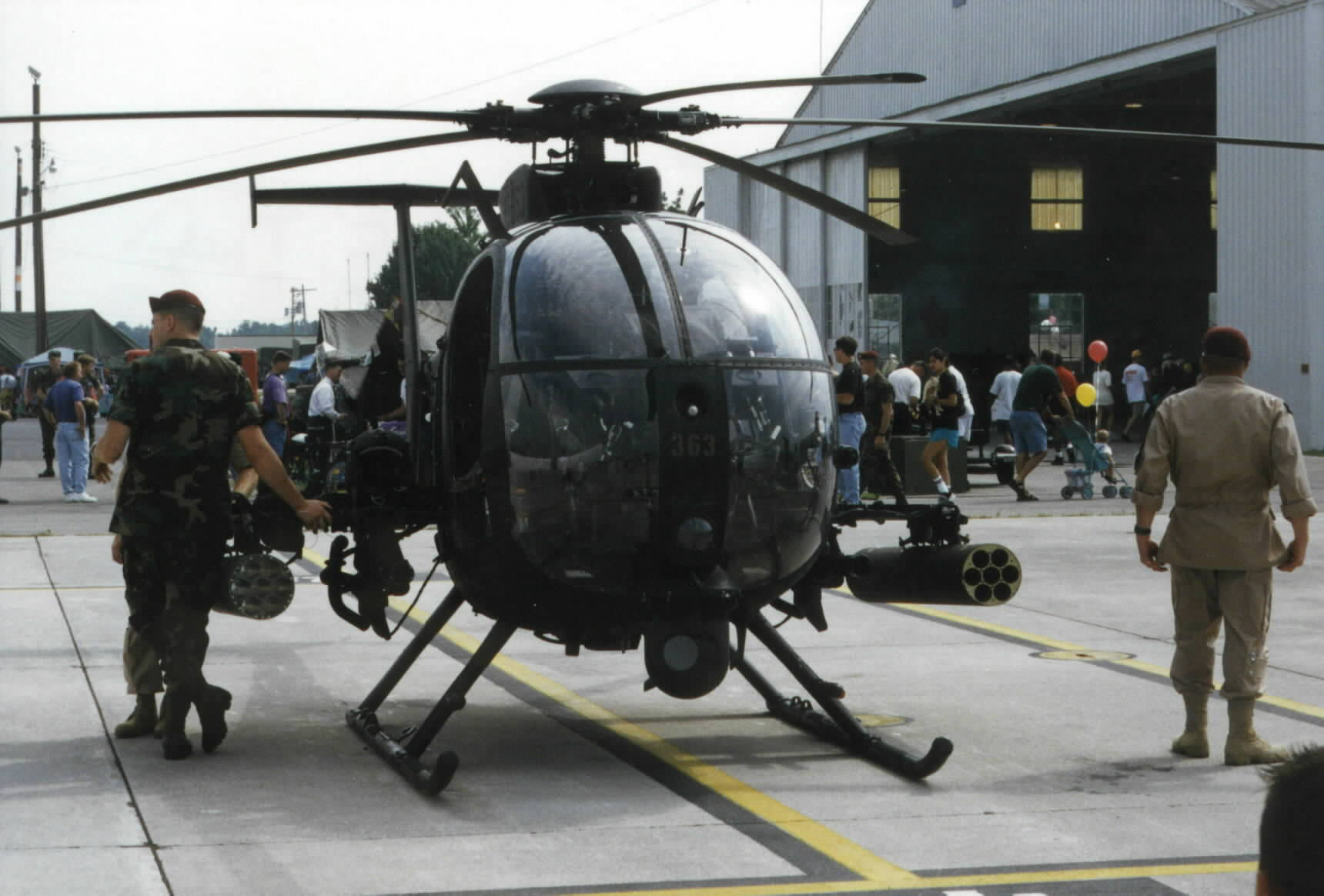

160特种作战航空团的AH-6J“小鸟”上有两挺M134航向机枪

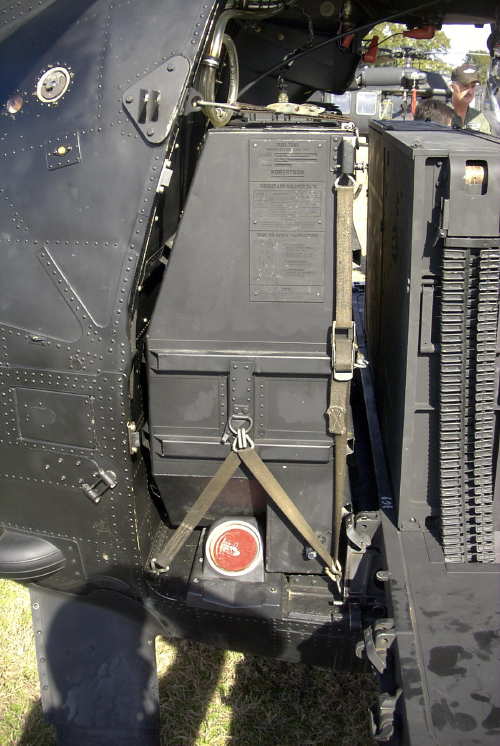

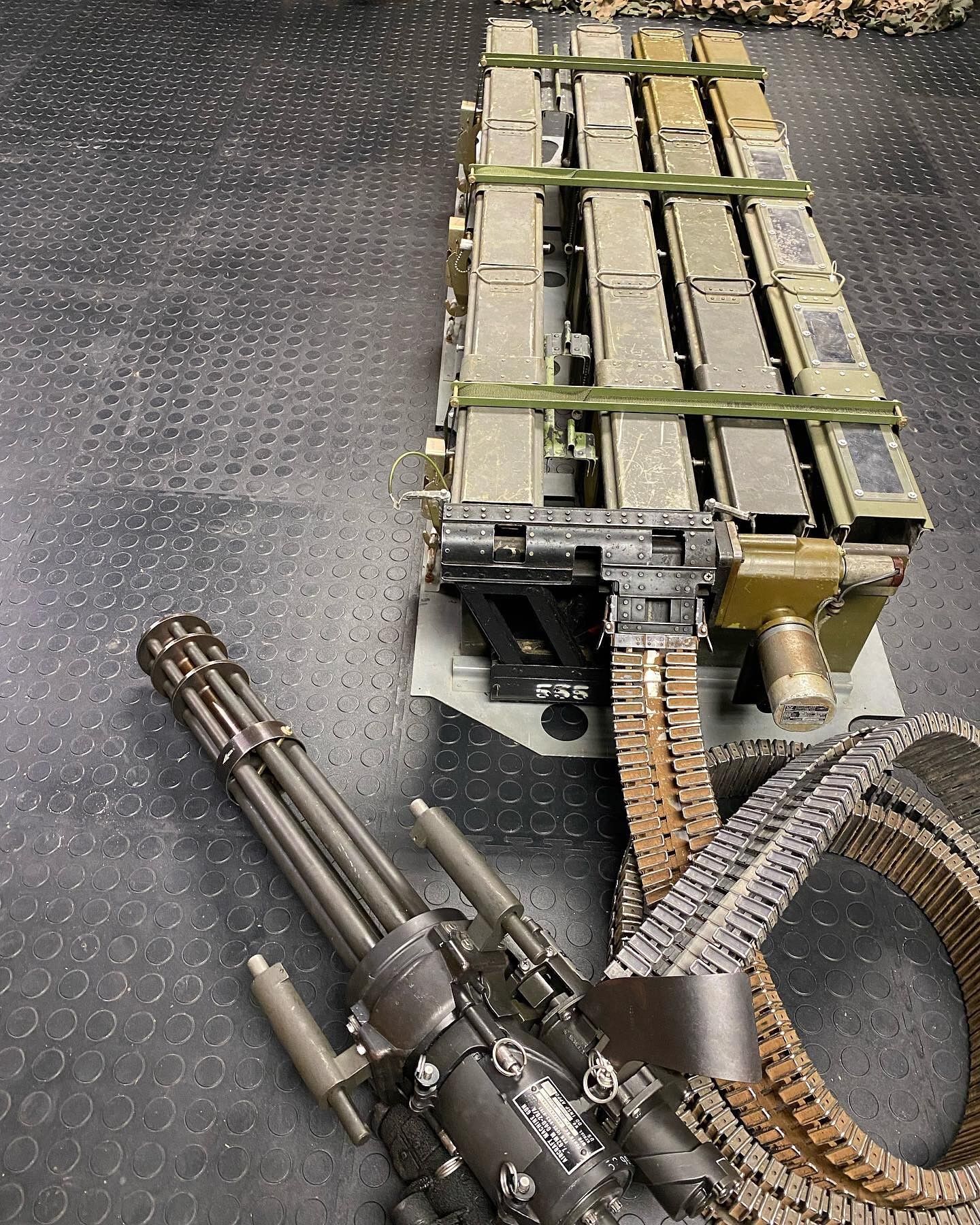

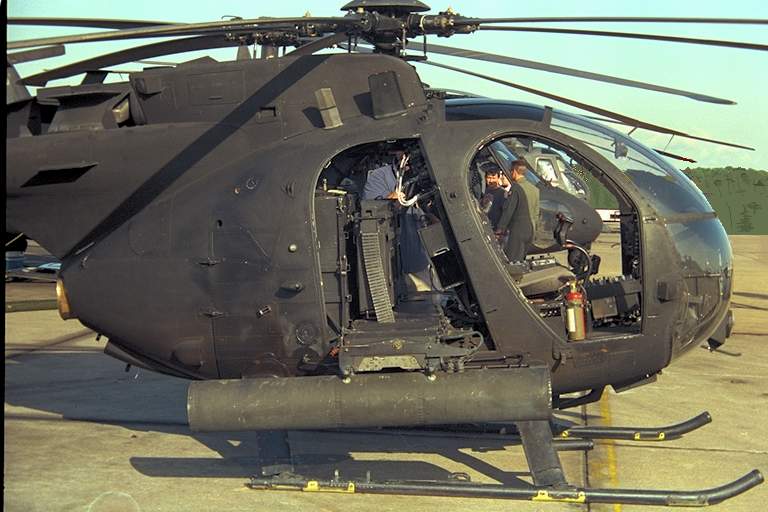

为M134供弹的弹箱

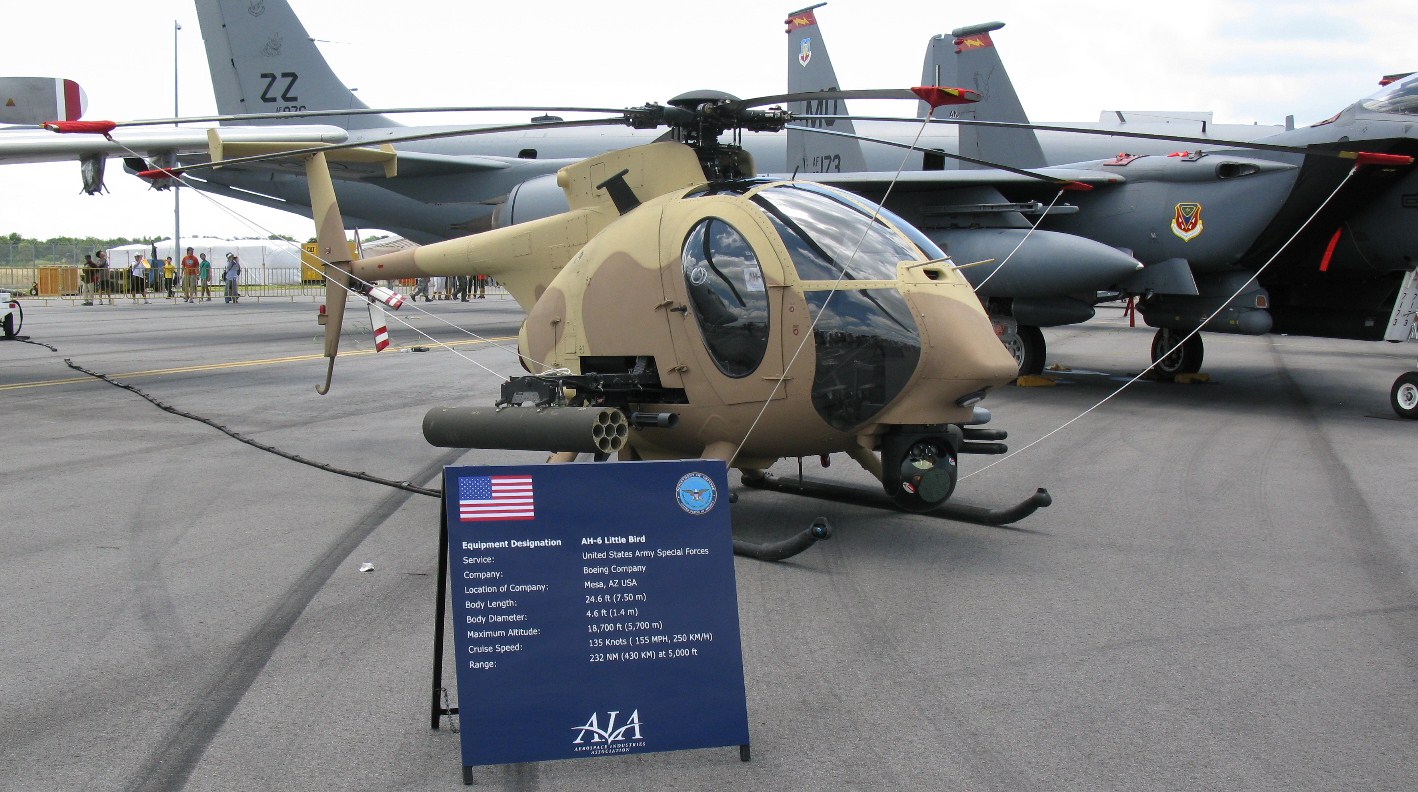

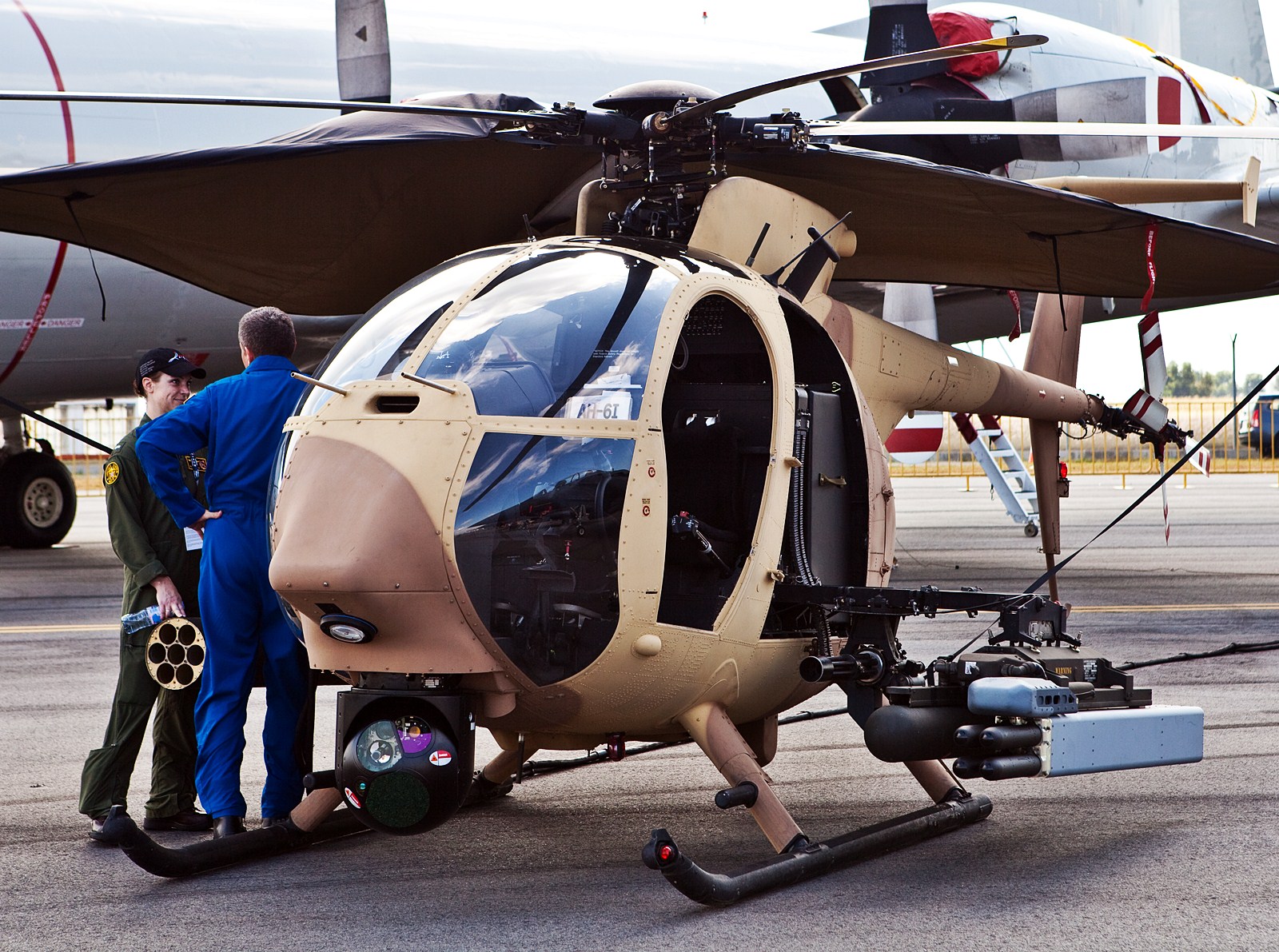

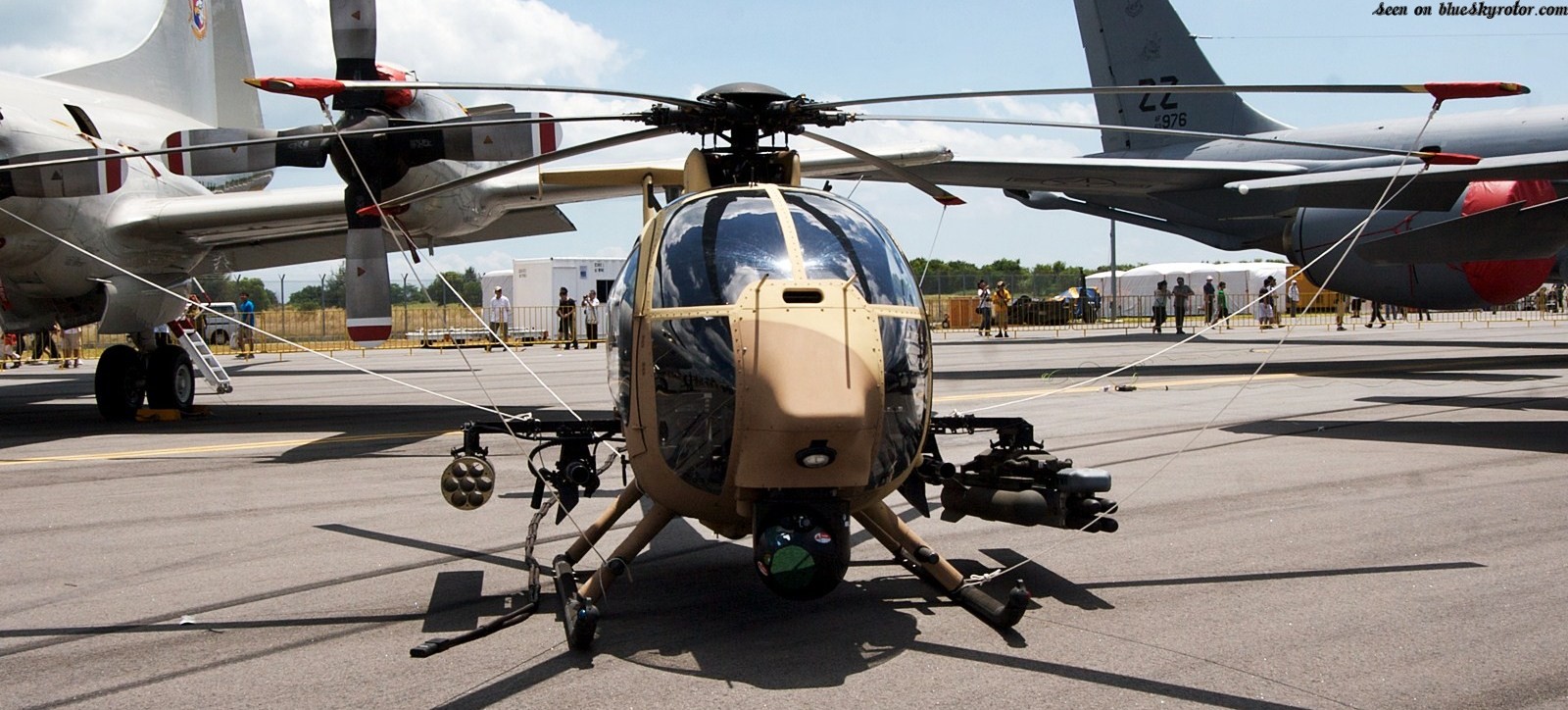

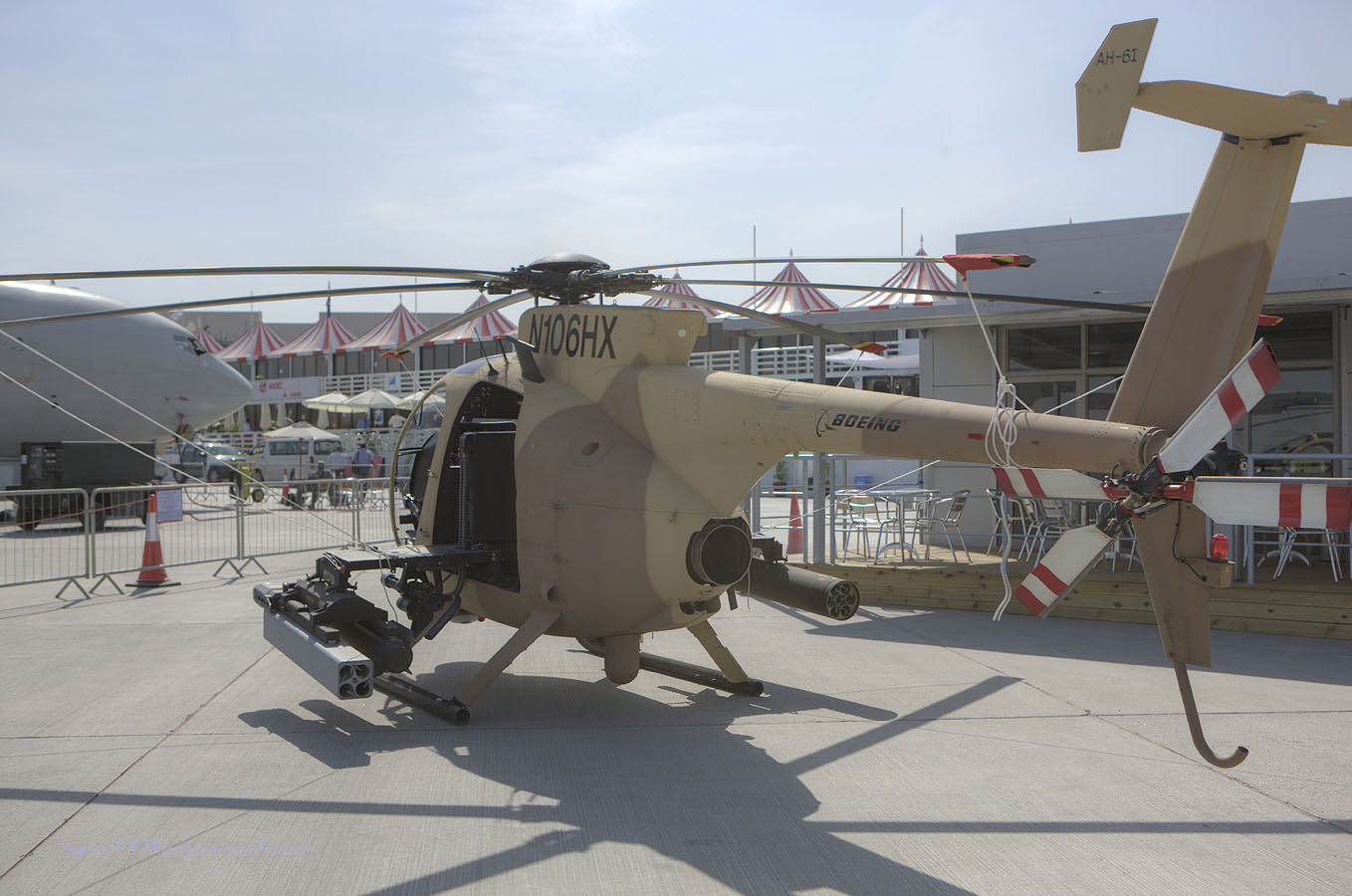

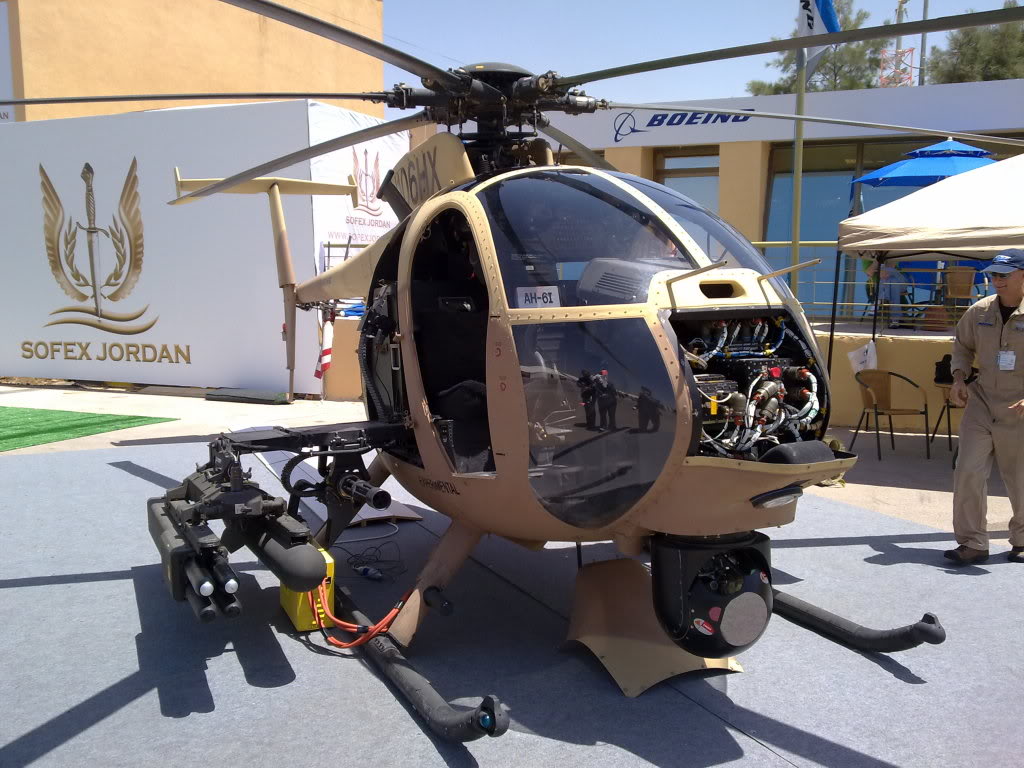

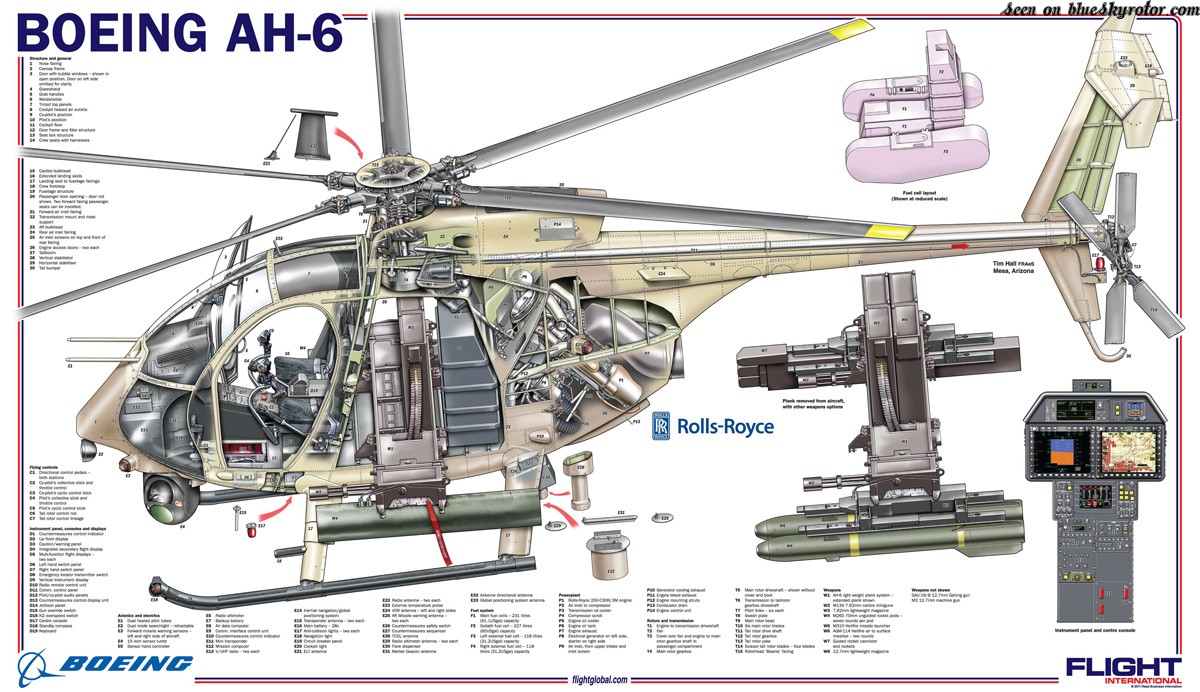

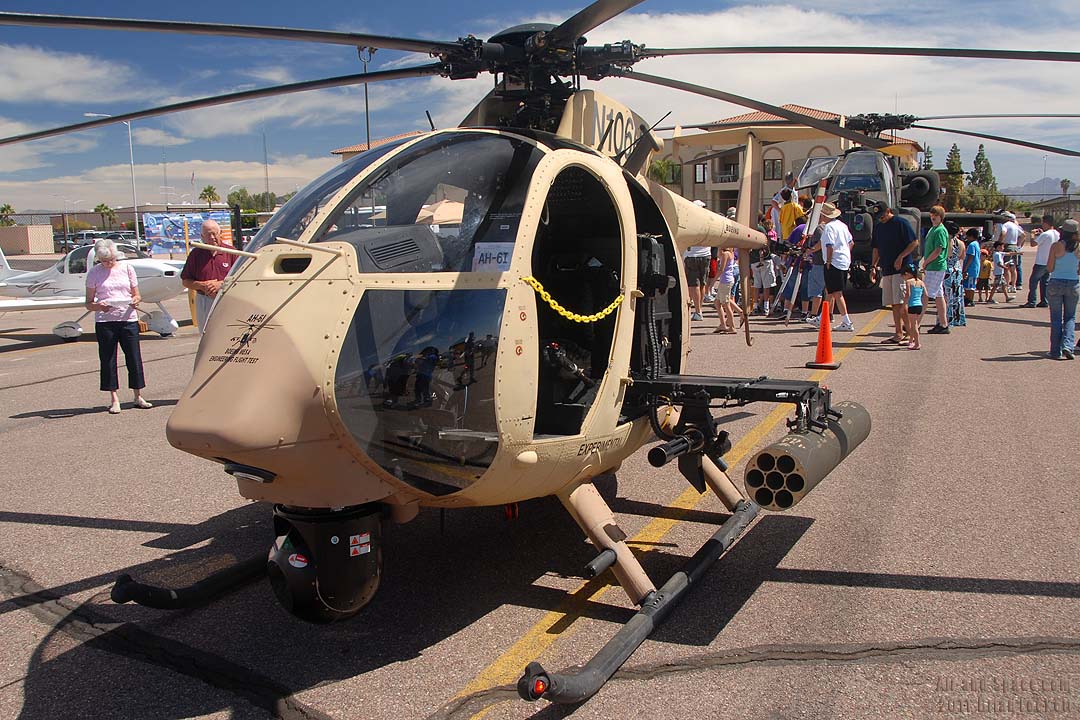

波音公司在2010年推出的改进型“小鸟”AH-6S及出口型AH-6I,其火控系统可使用制导武器,但M134机枪仍是基本武装,而且可多安装一组弹箱使容弹量增大一倍

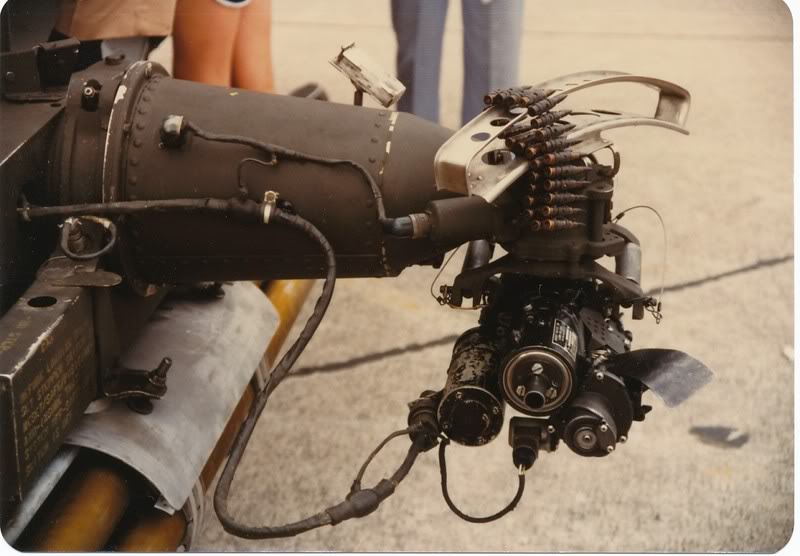

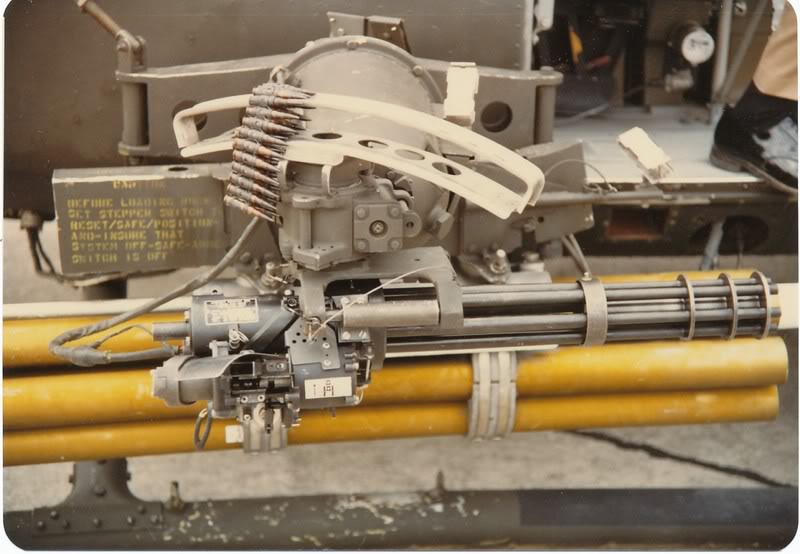

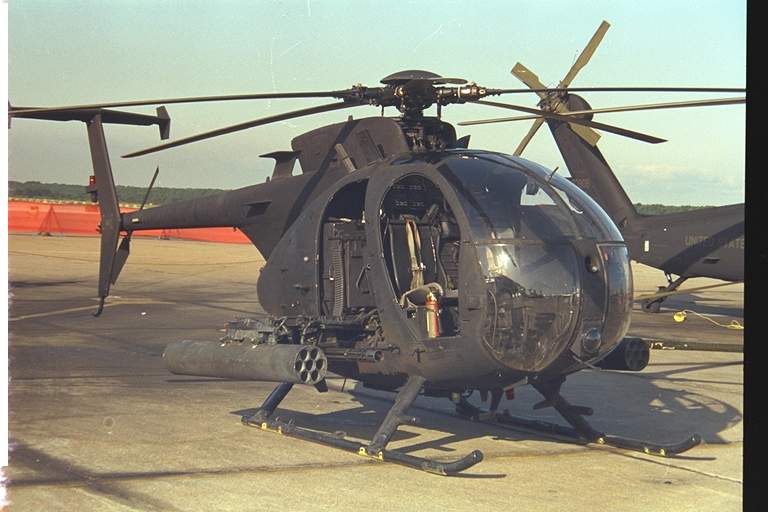

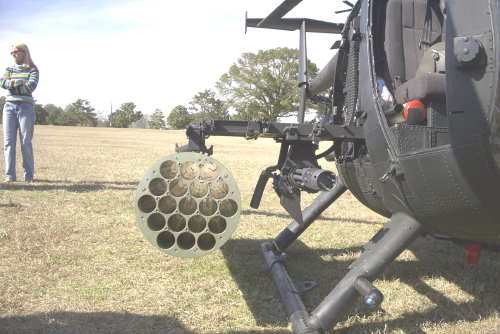

MD500武器挂架上的M134


与AH-6相同但安装在贝尔406直升机上的M134及火箭巢武装系统

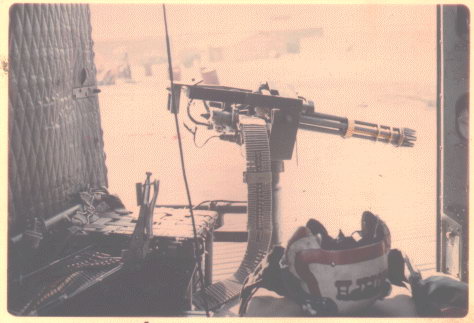

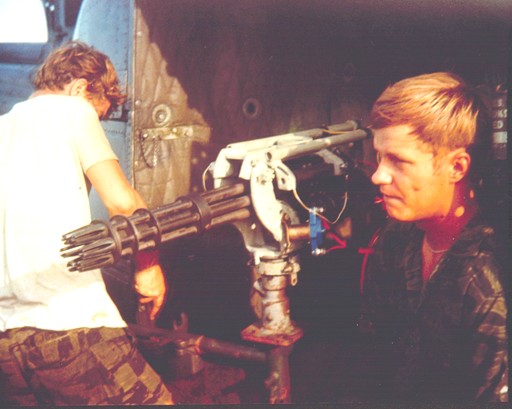

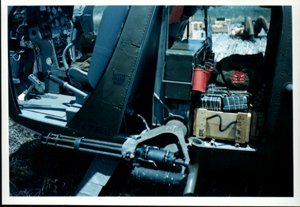

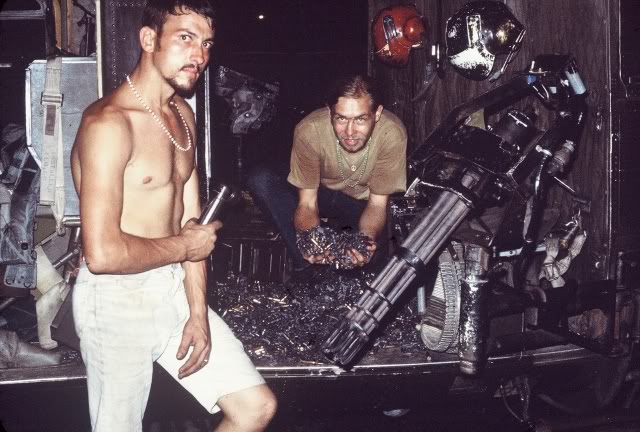

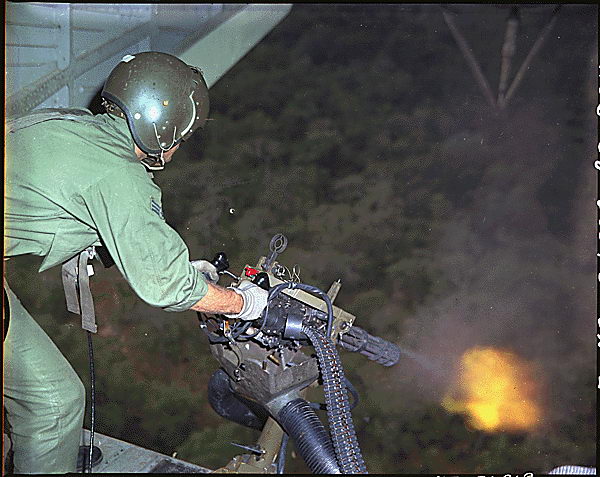

越南战争中在HH3上使用的门枪


HH-53尾门的门枪

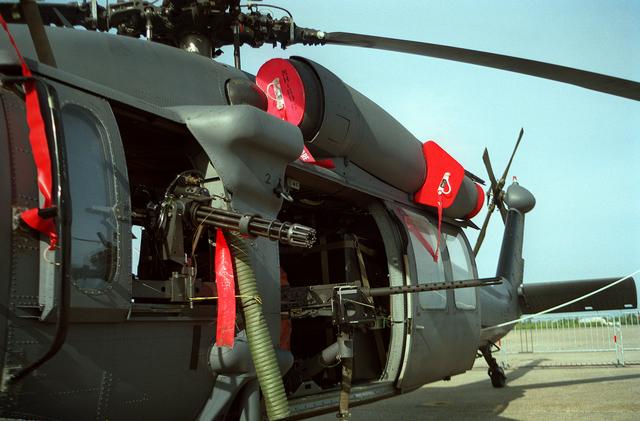

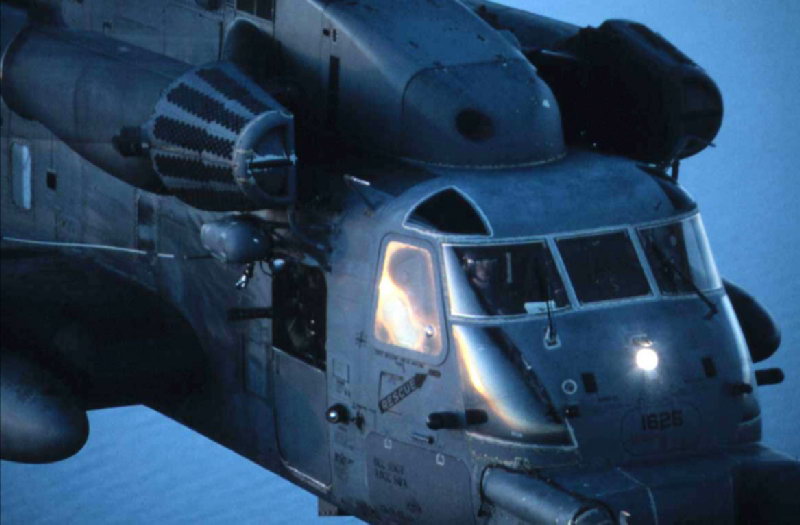

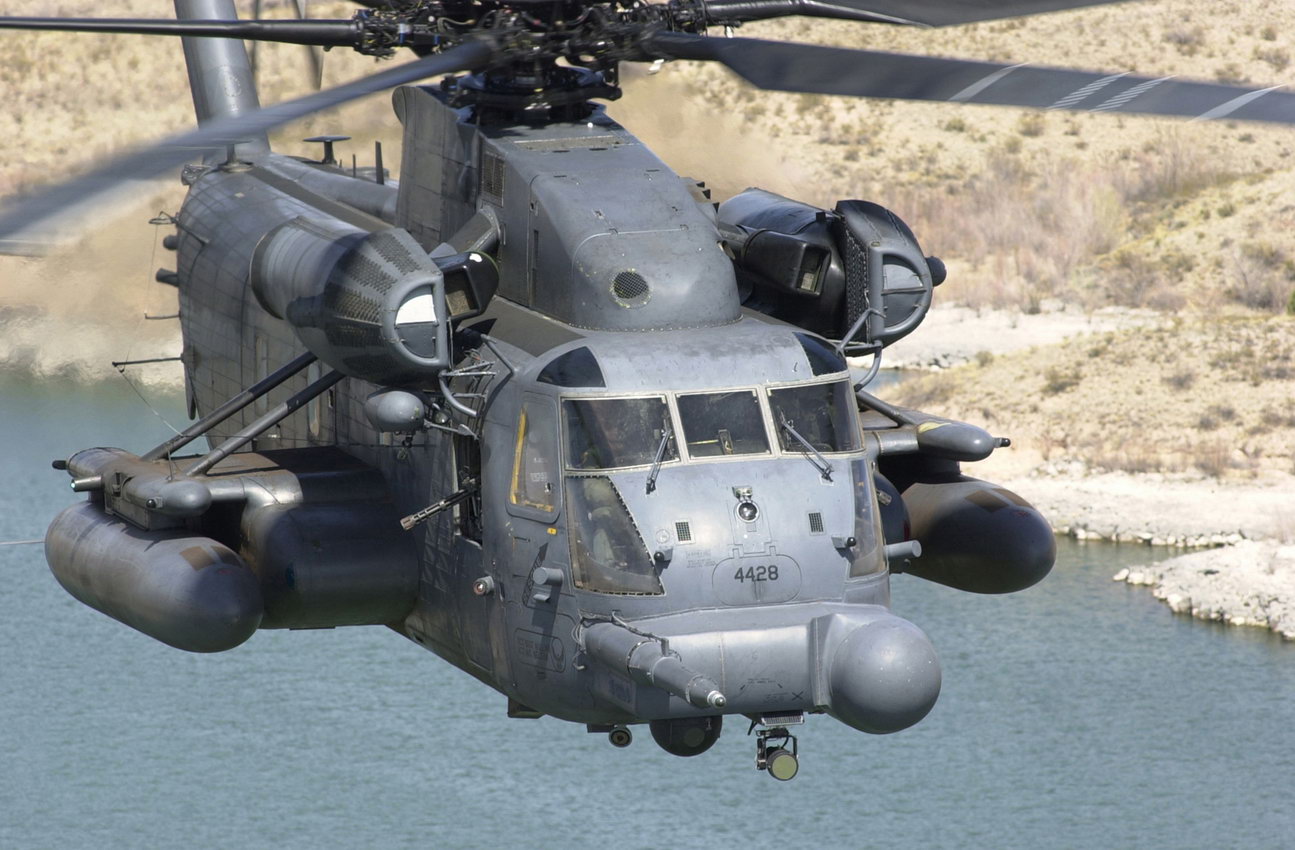

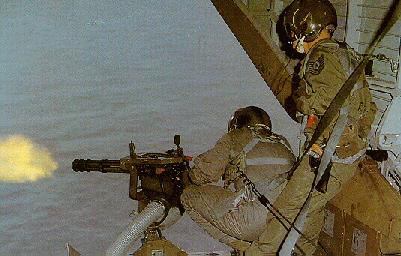

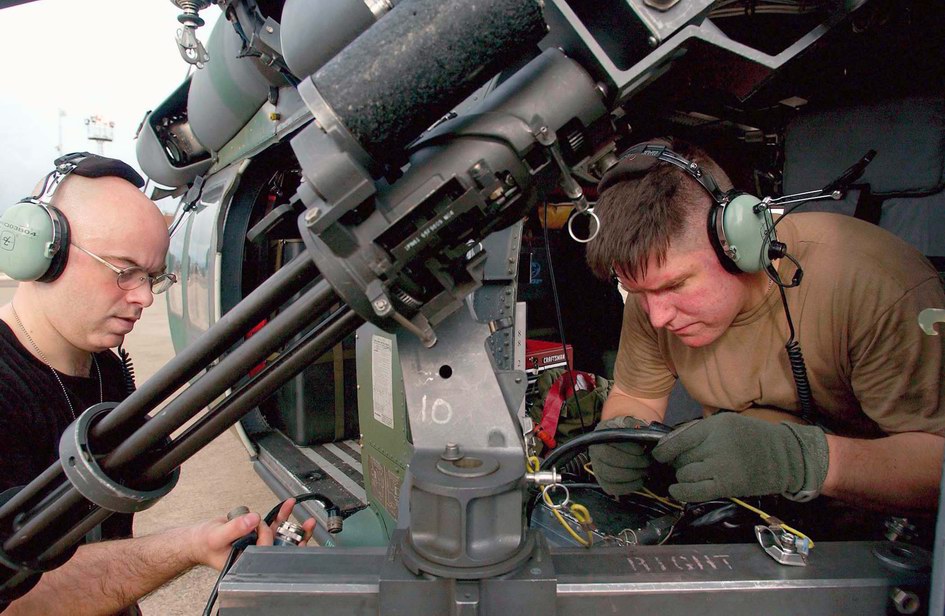

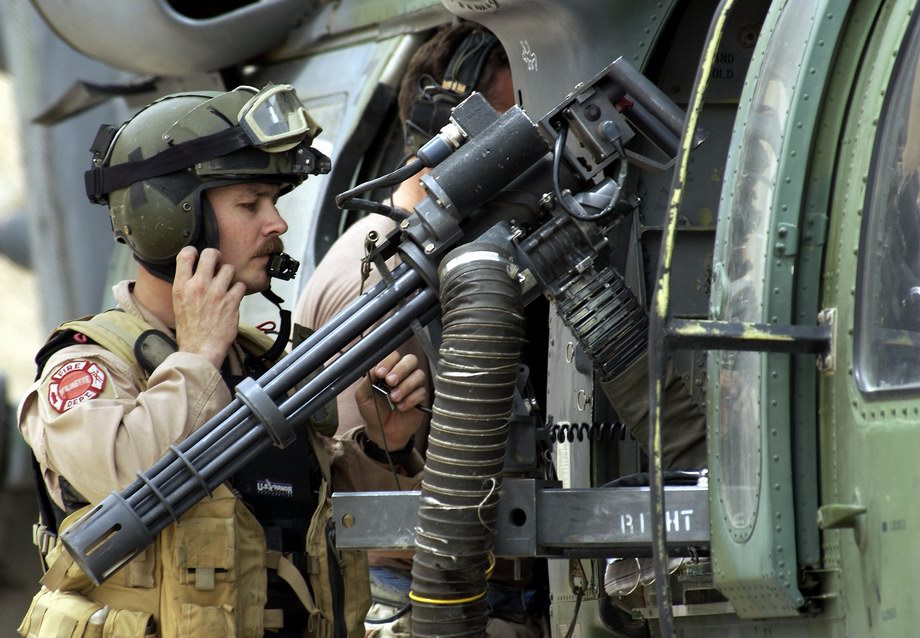

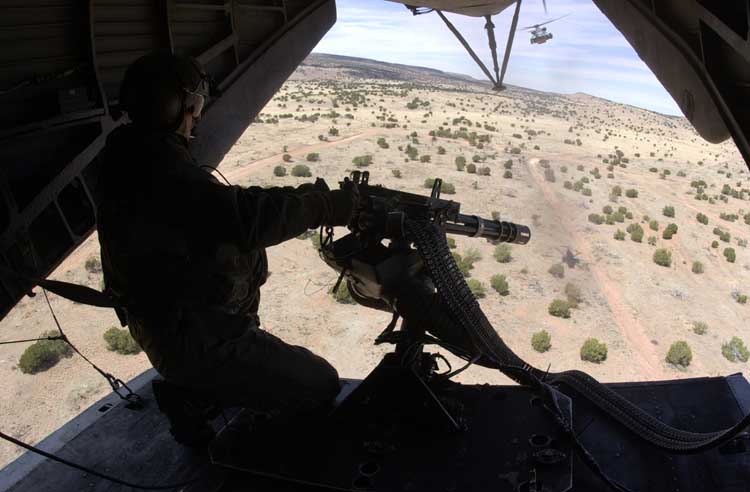

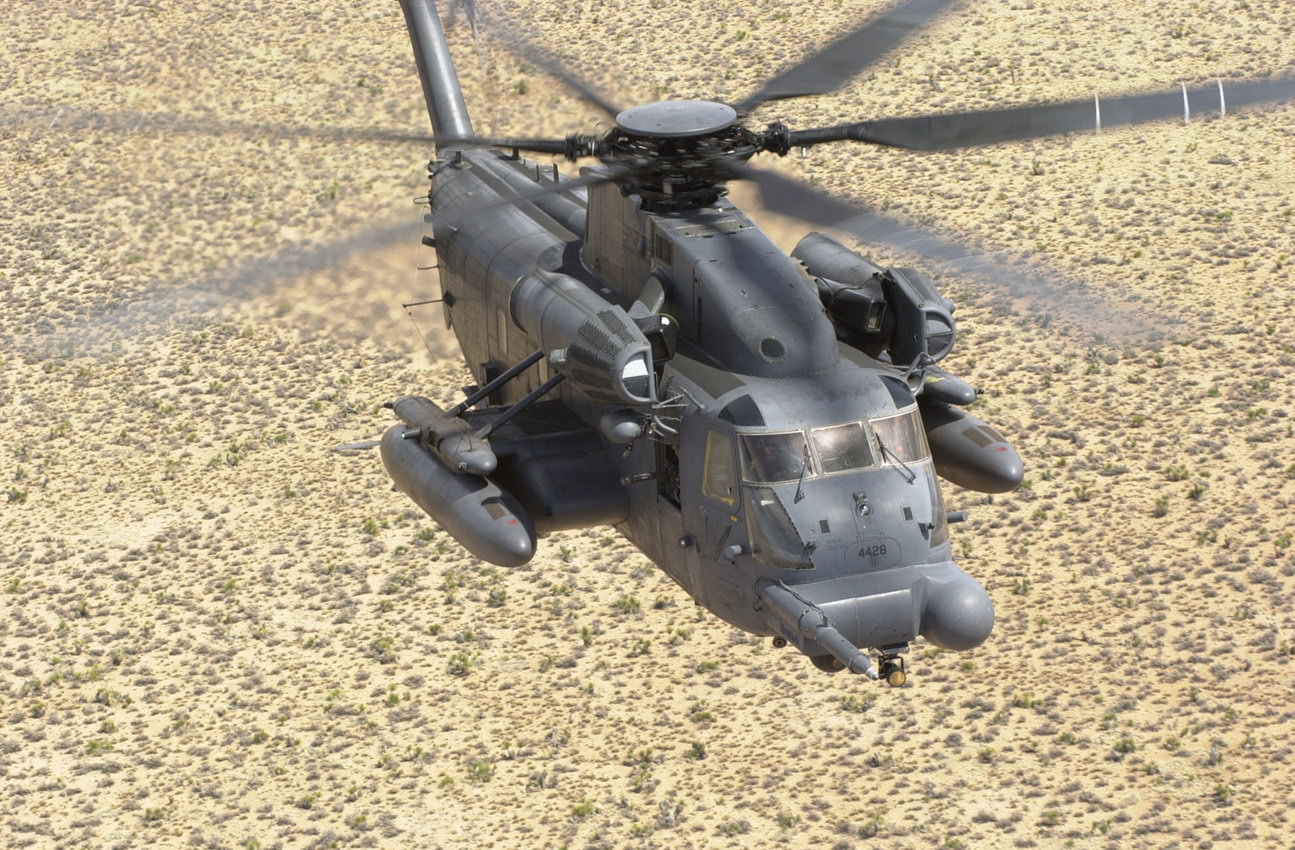

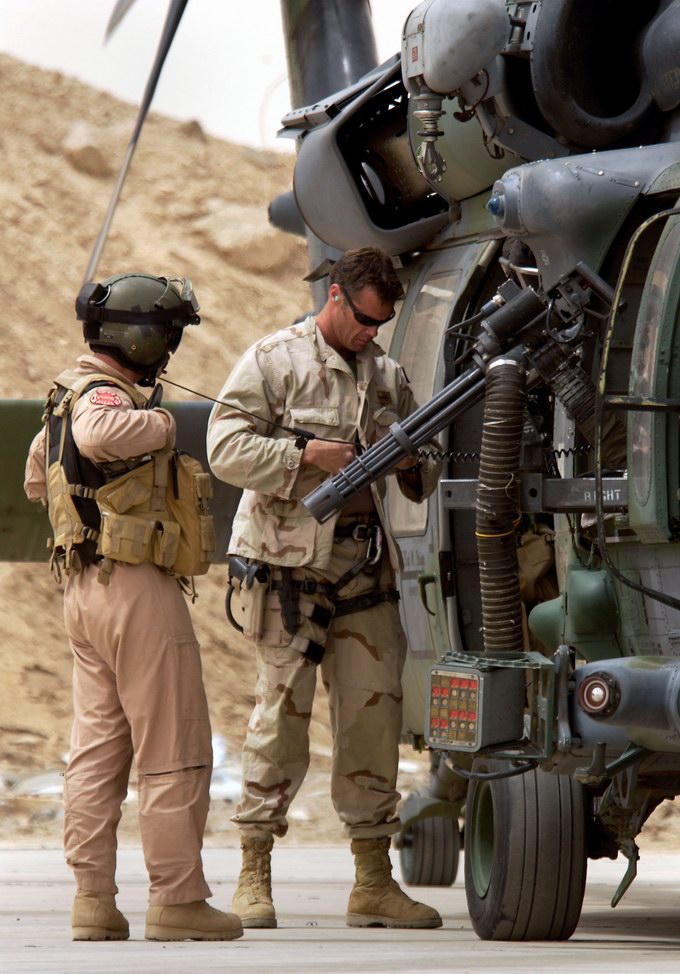

MH-53上的GAU-2/A

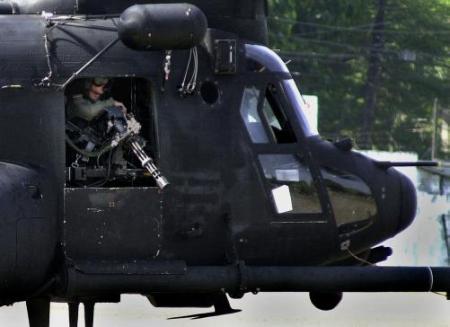

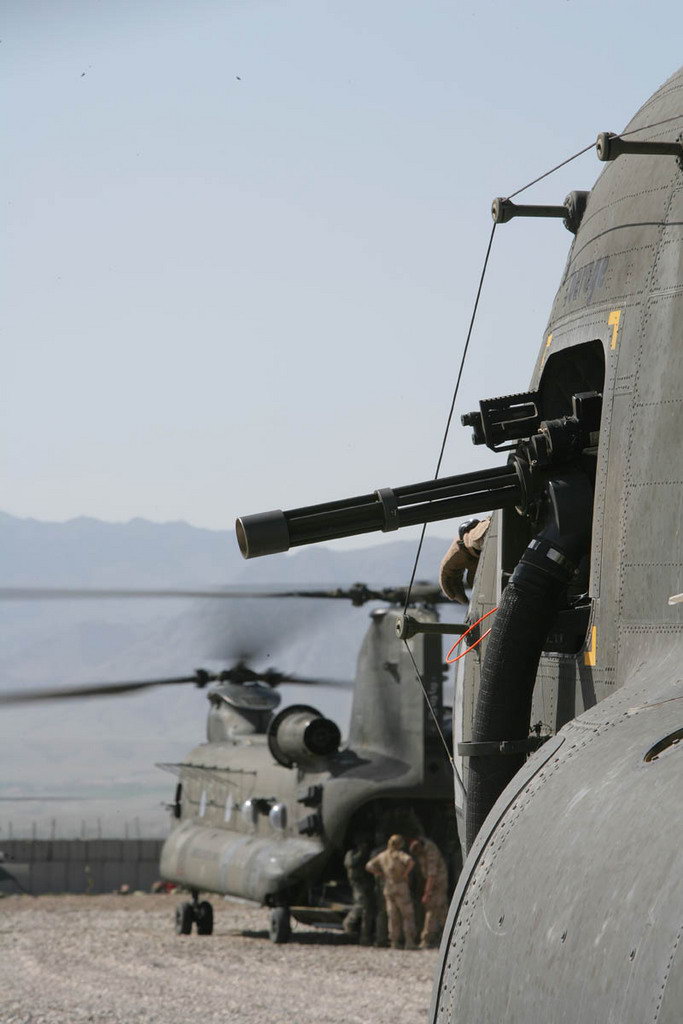

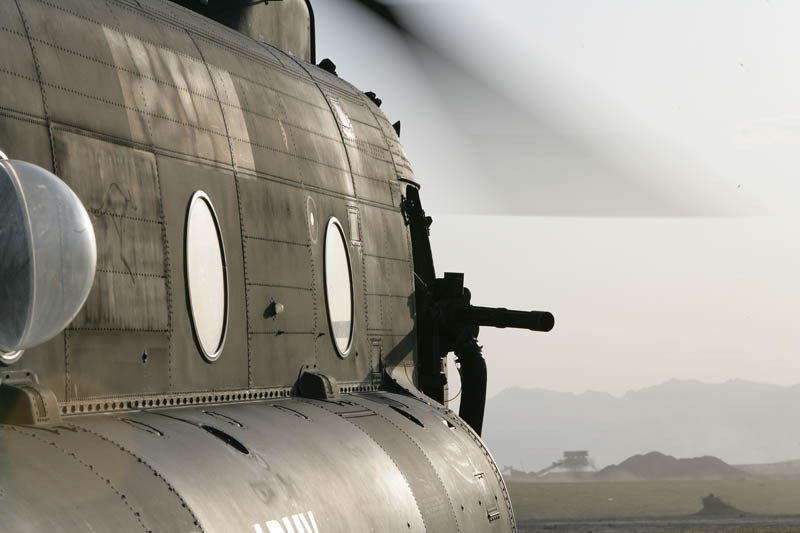

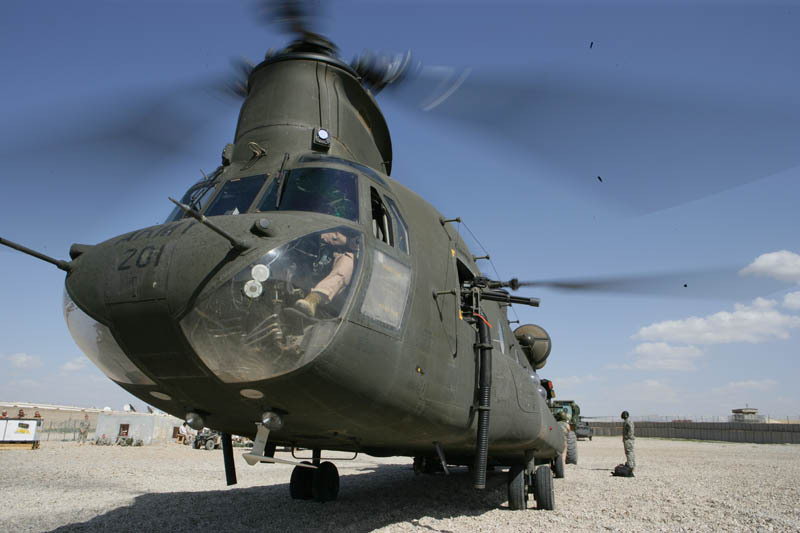

160特种航空团的MH-47

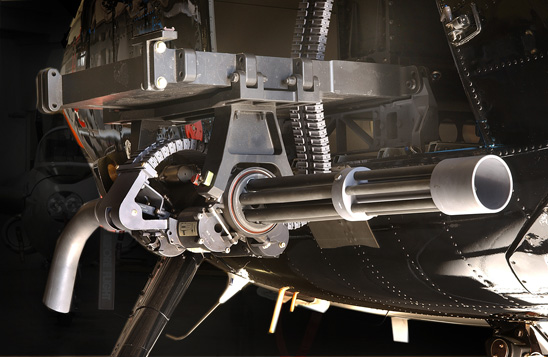

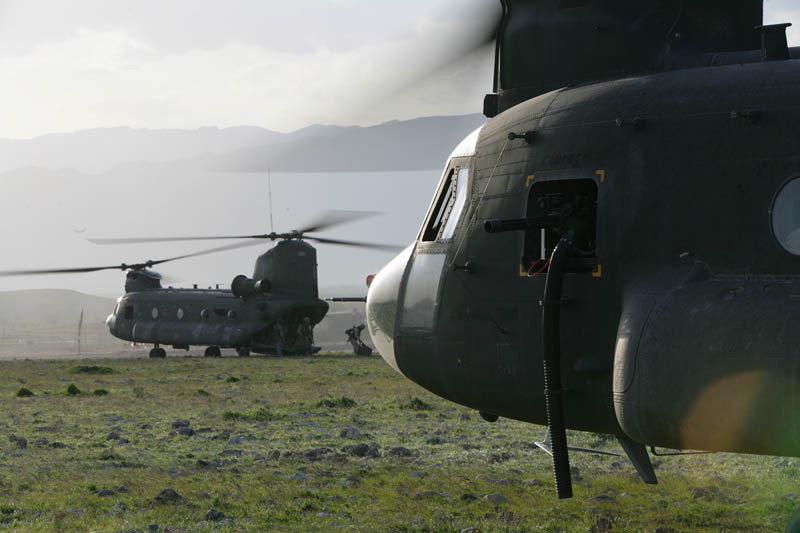

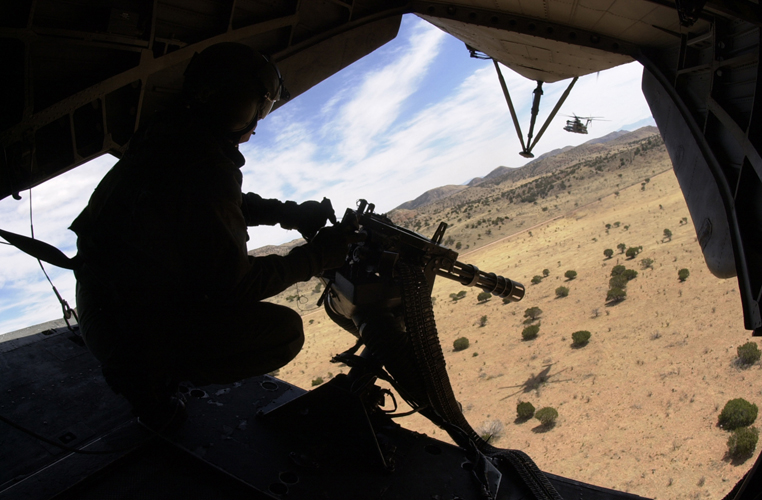

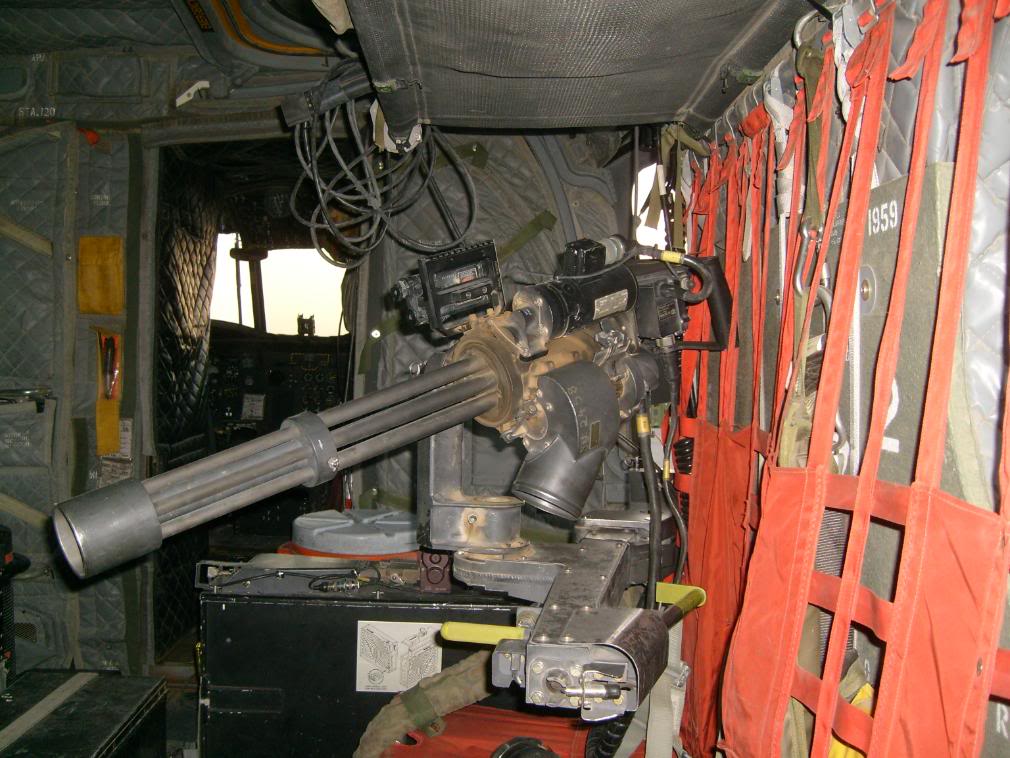

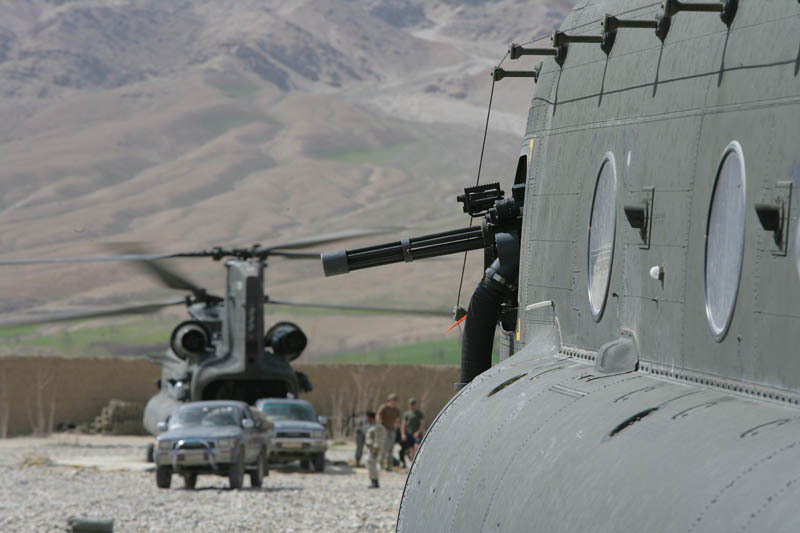

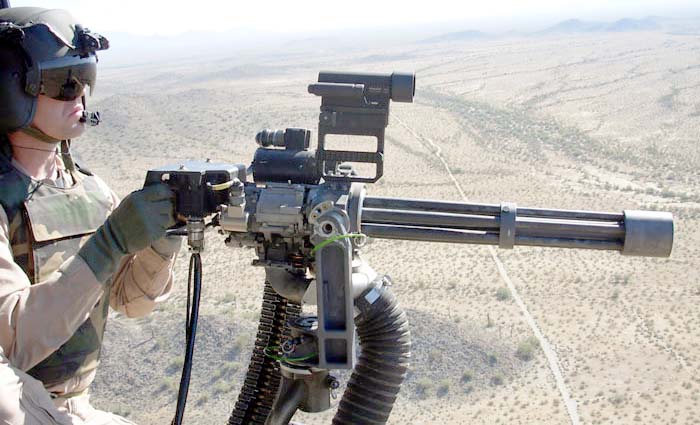

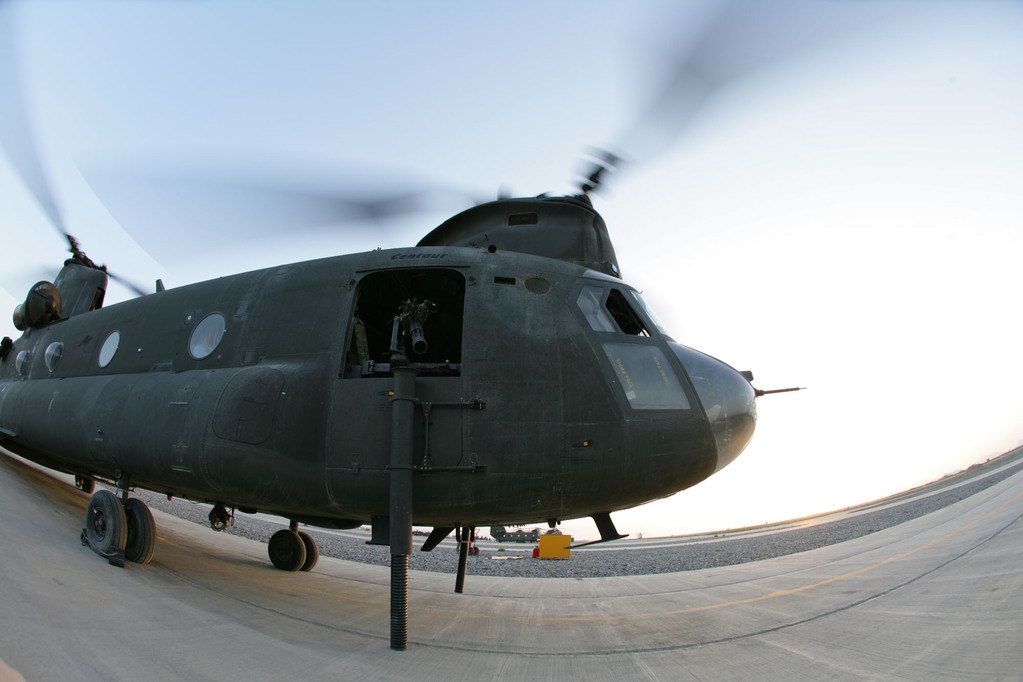

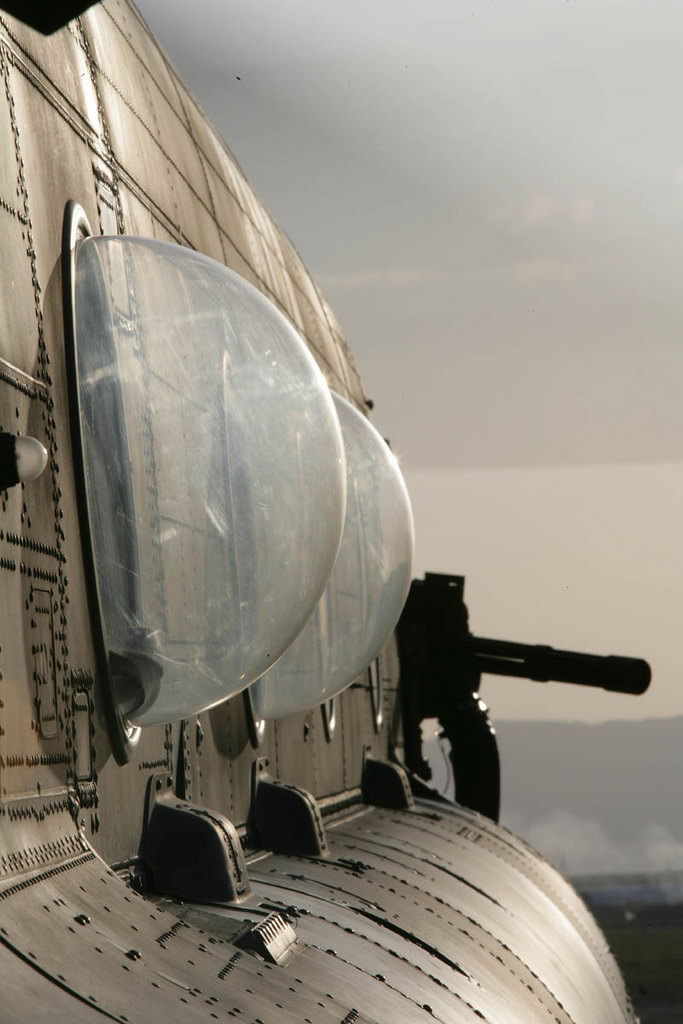

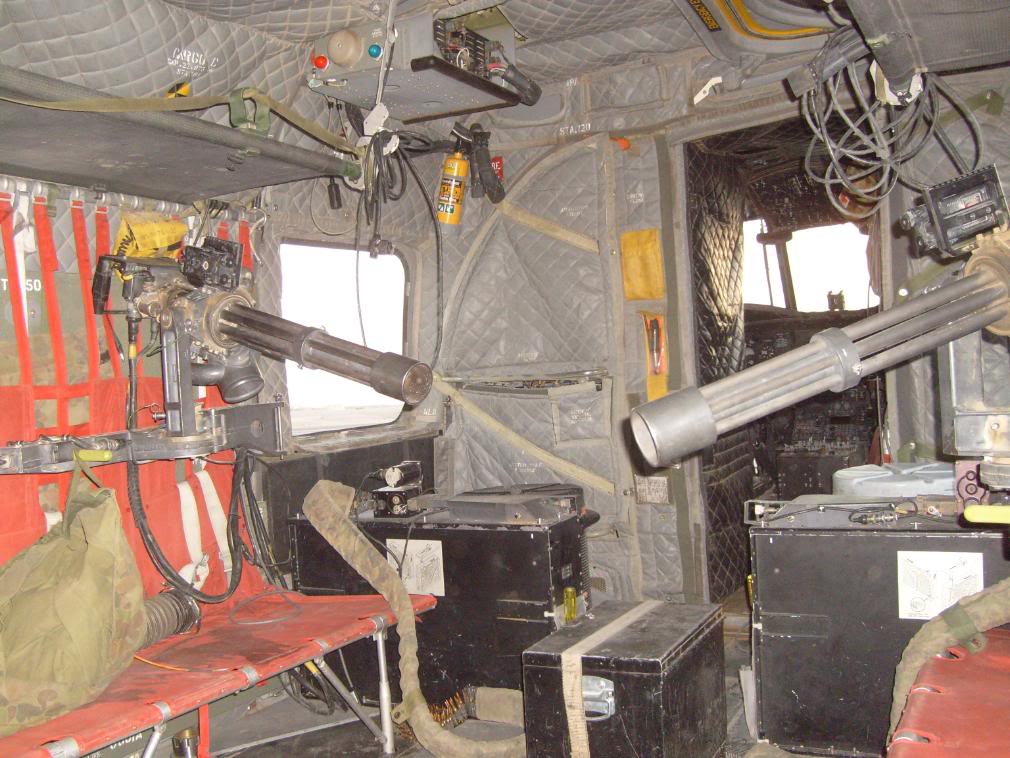

CH47上的迪龙公司的M134D-T

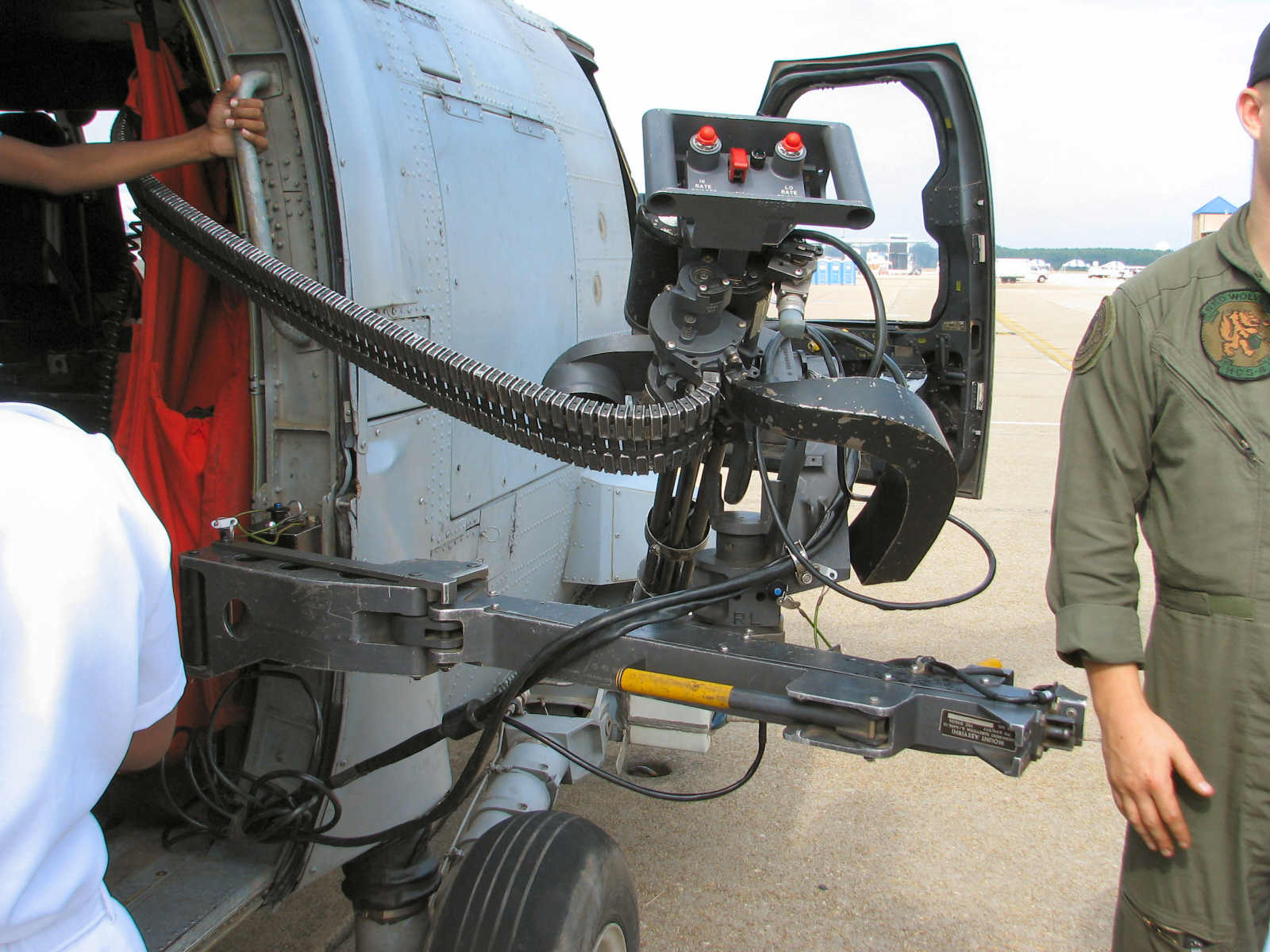

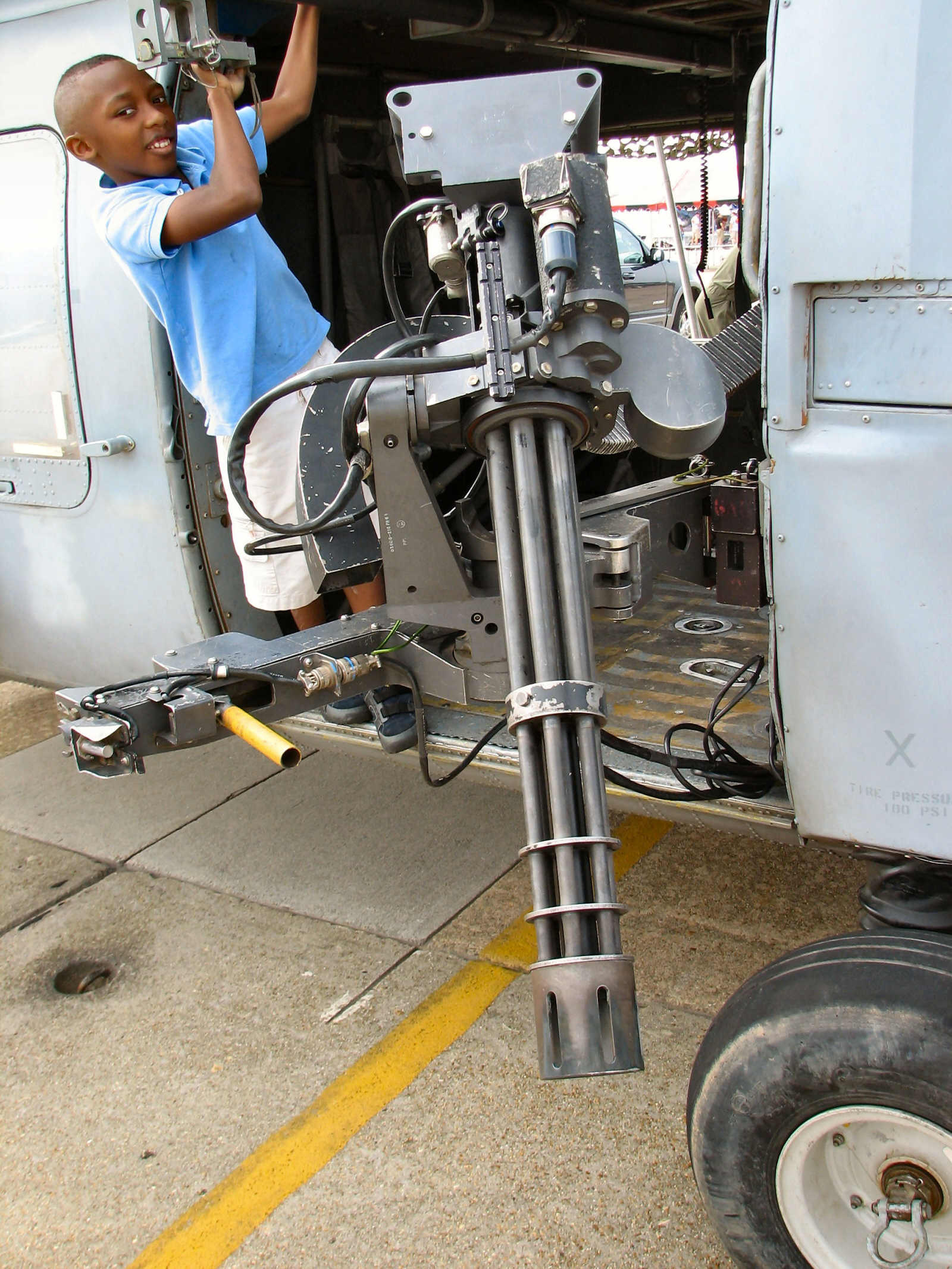

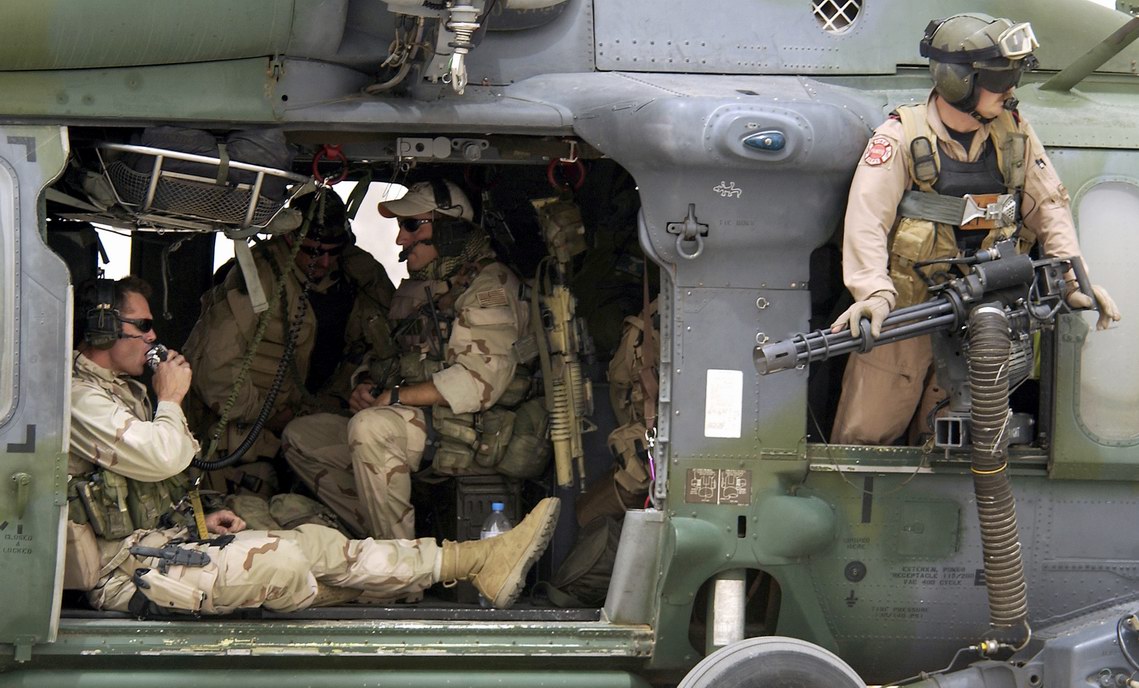

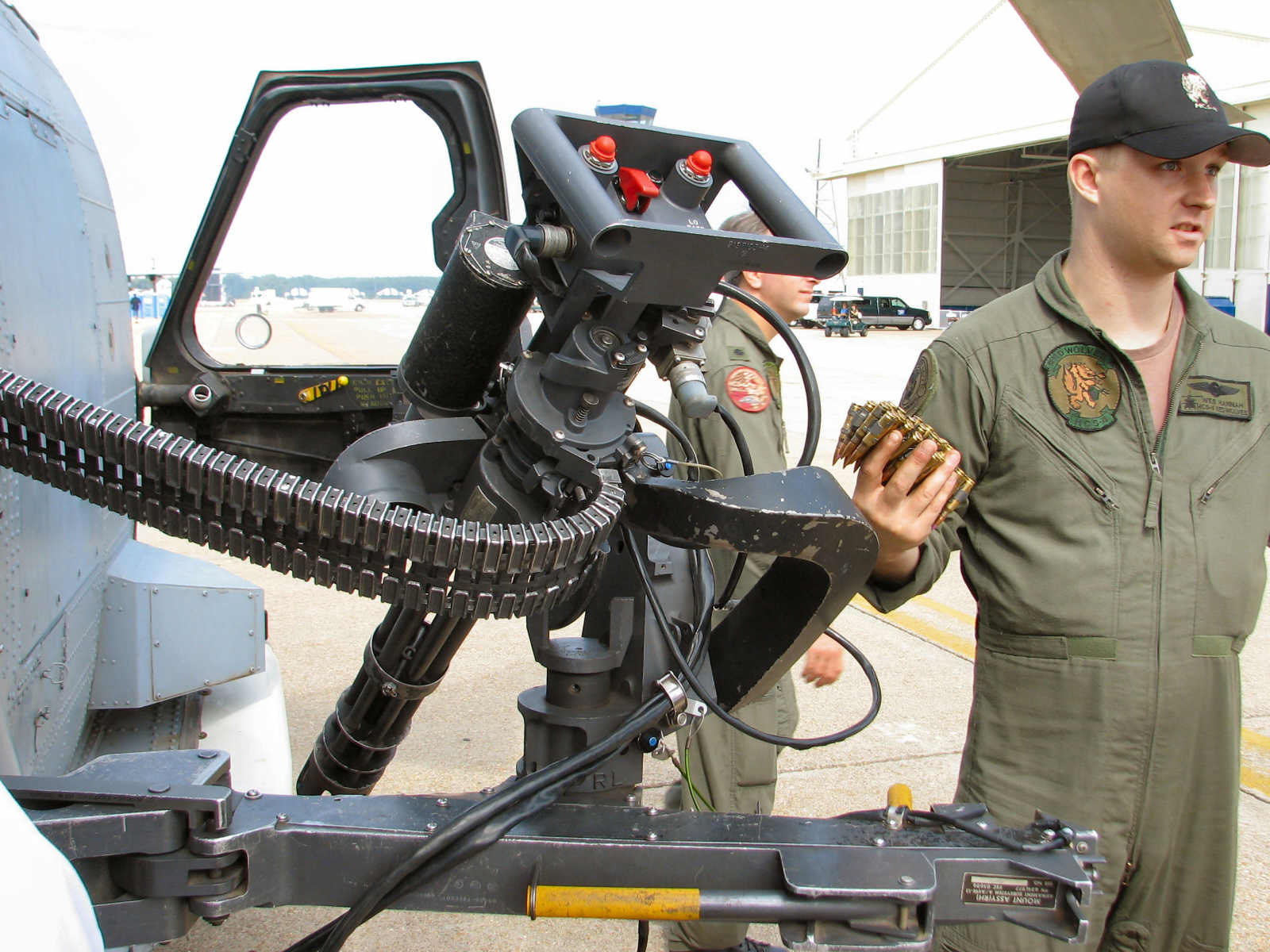

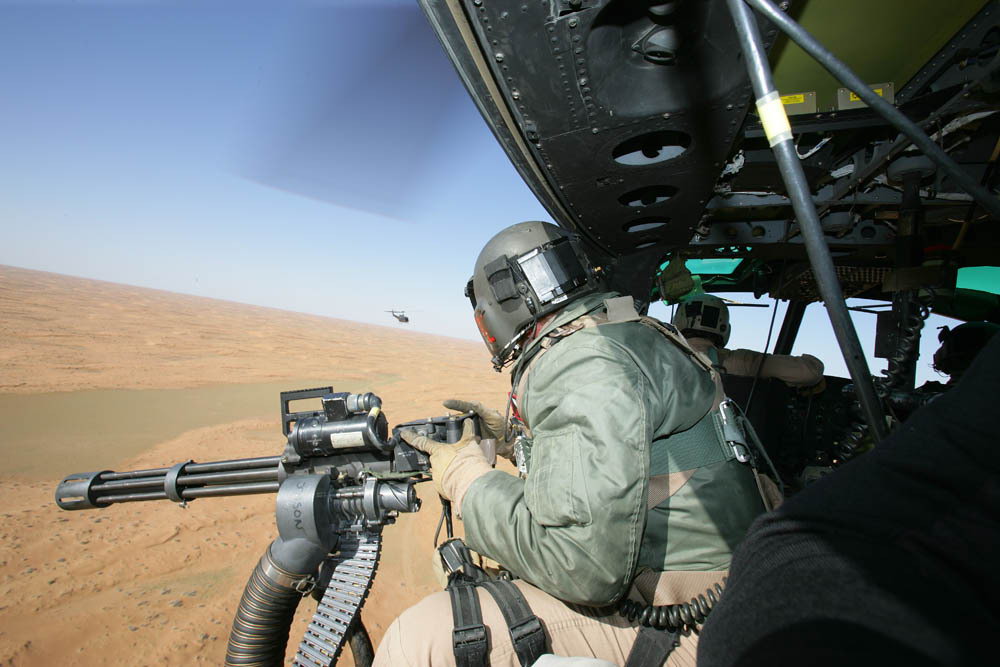

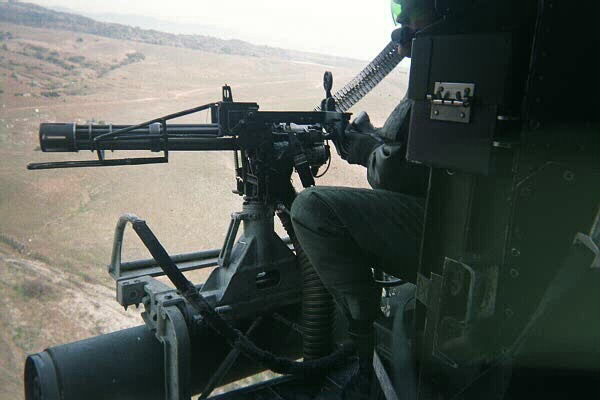

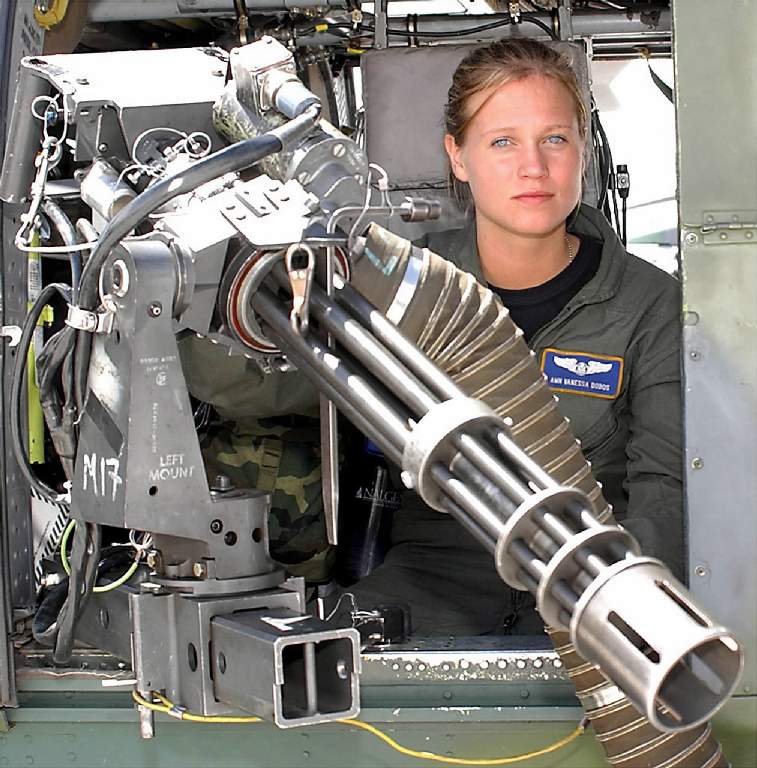

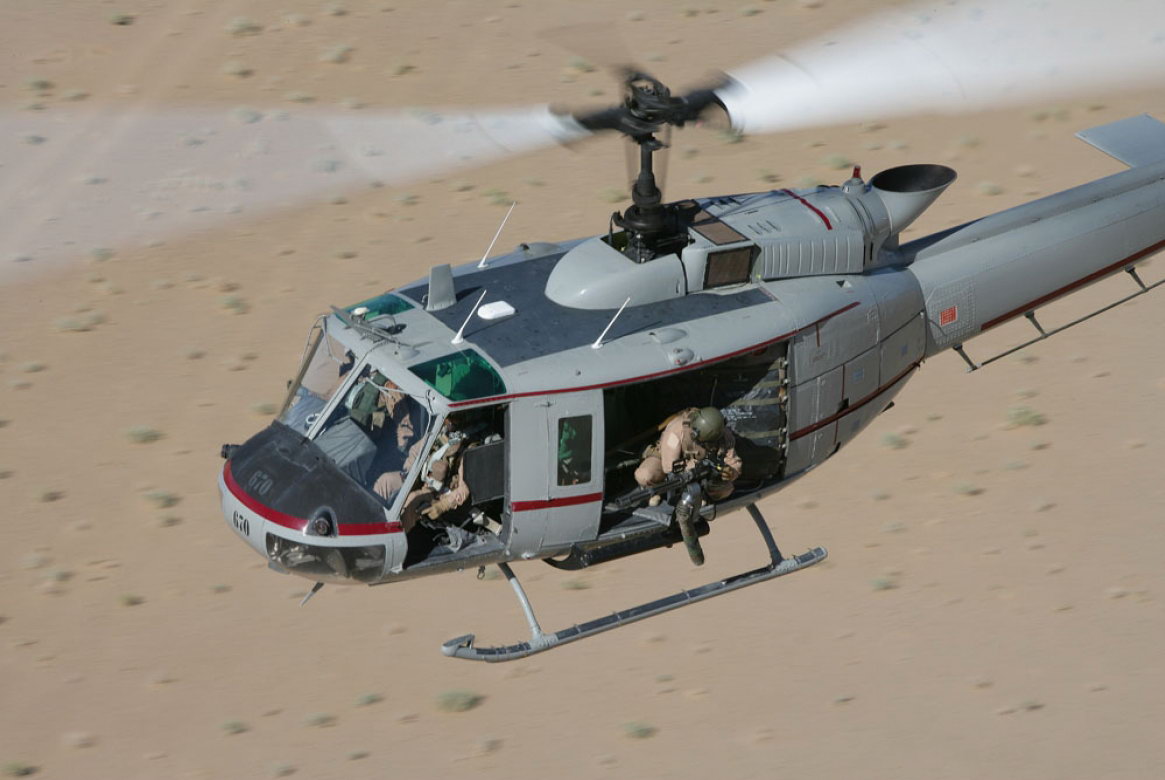

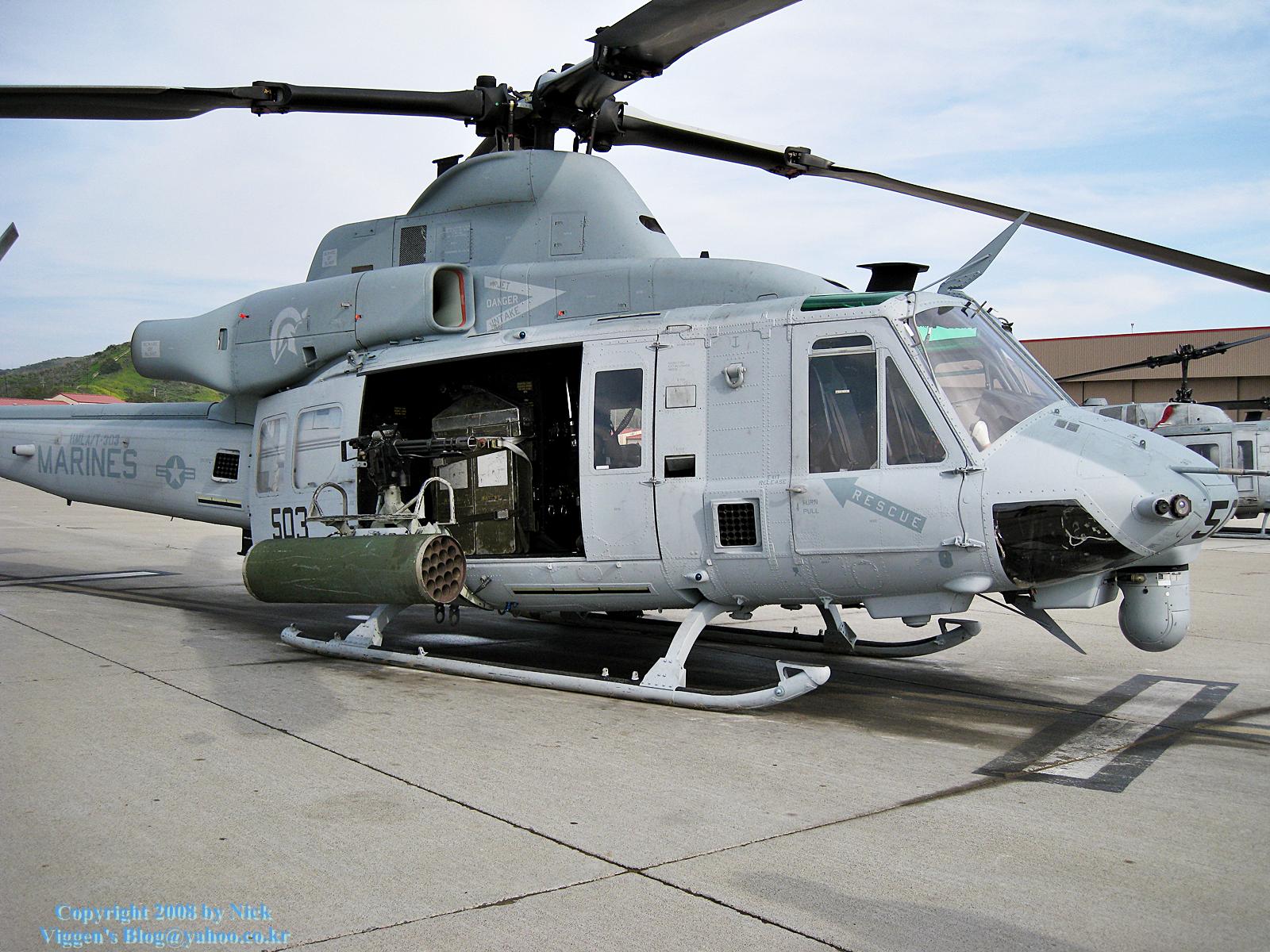

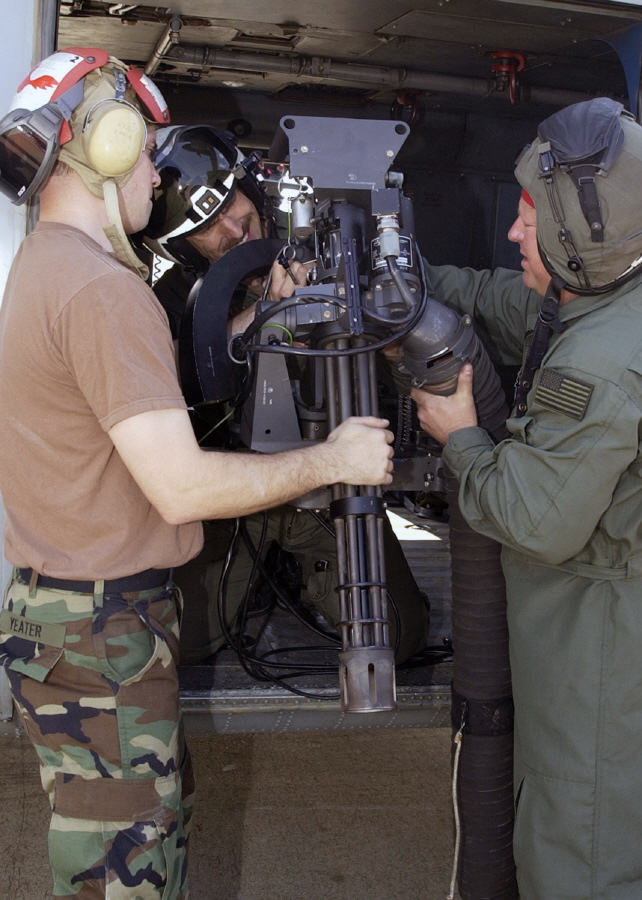

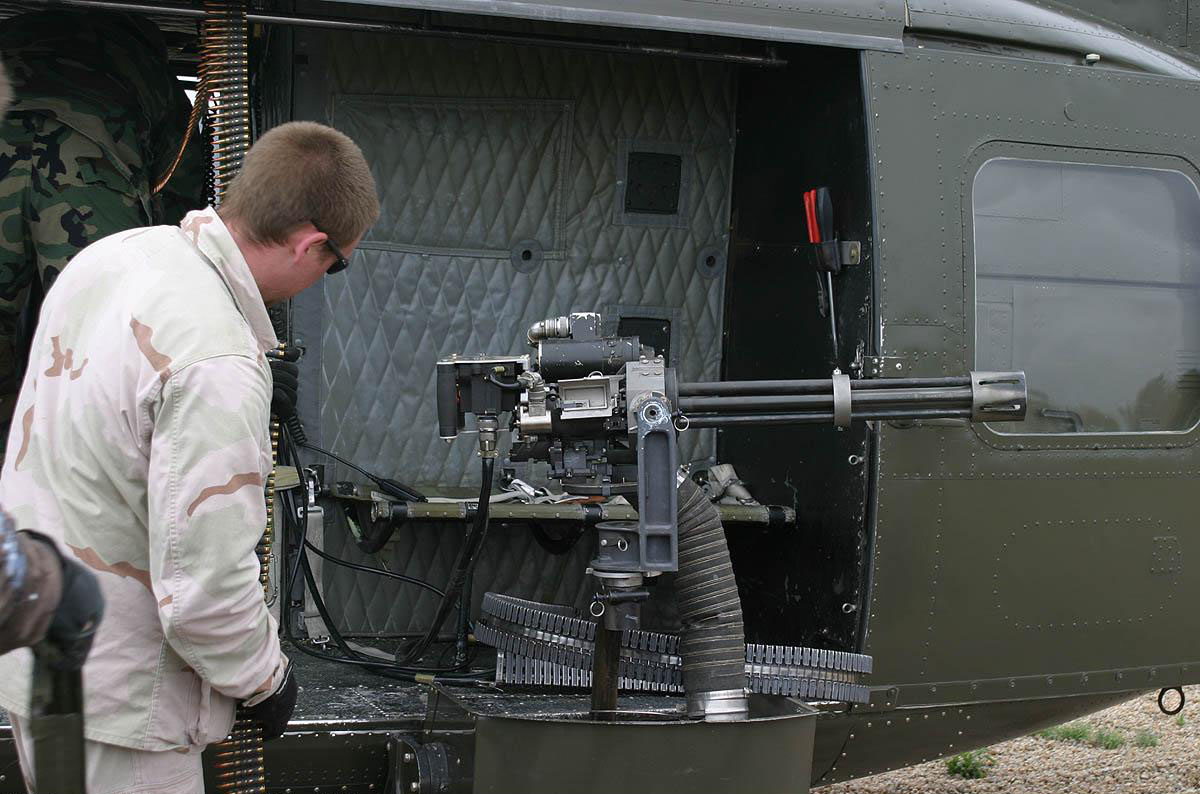

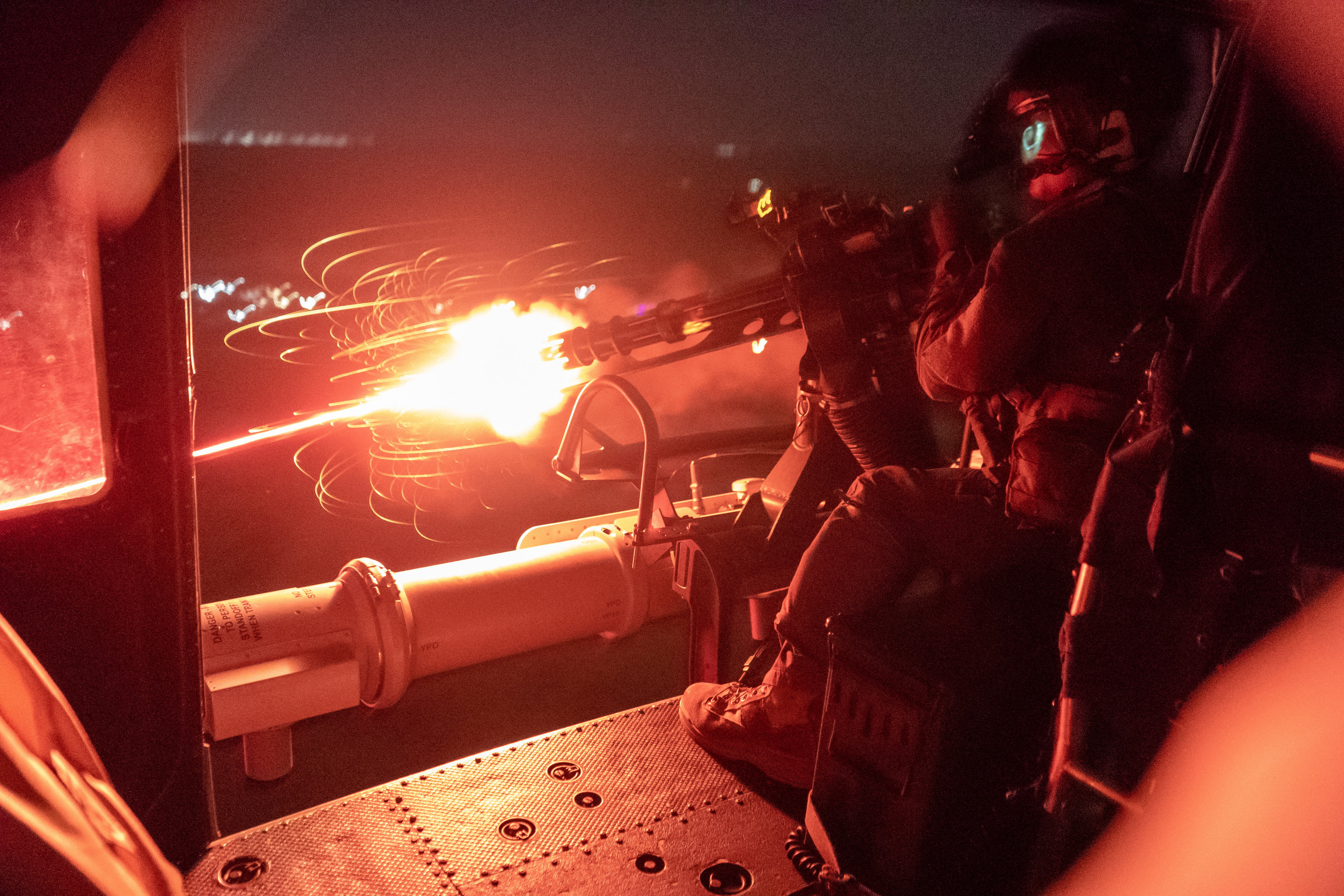

UH-1N上的GAU-17/A门枪

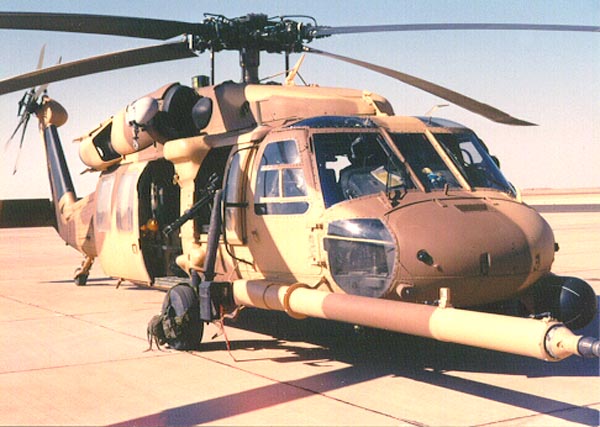

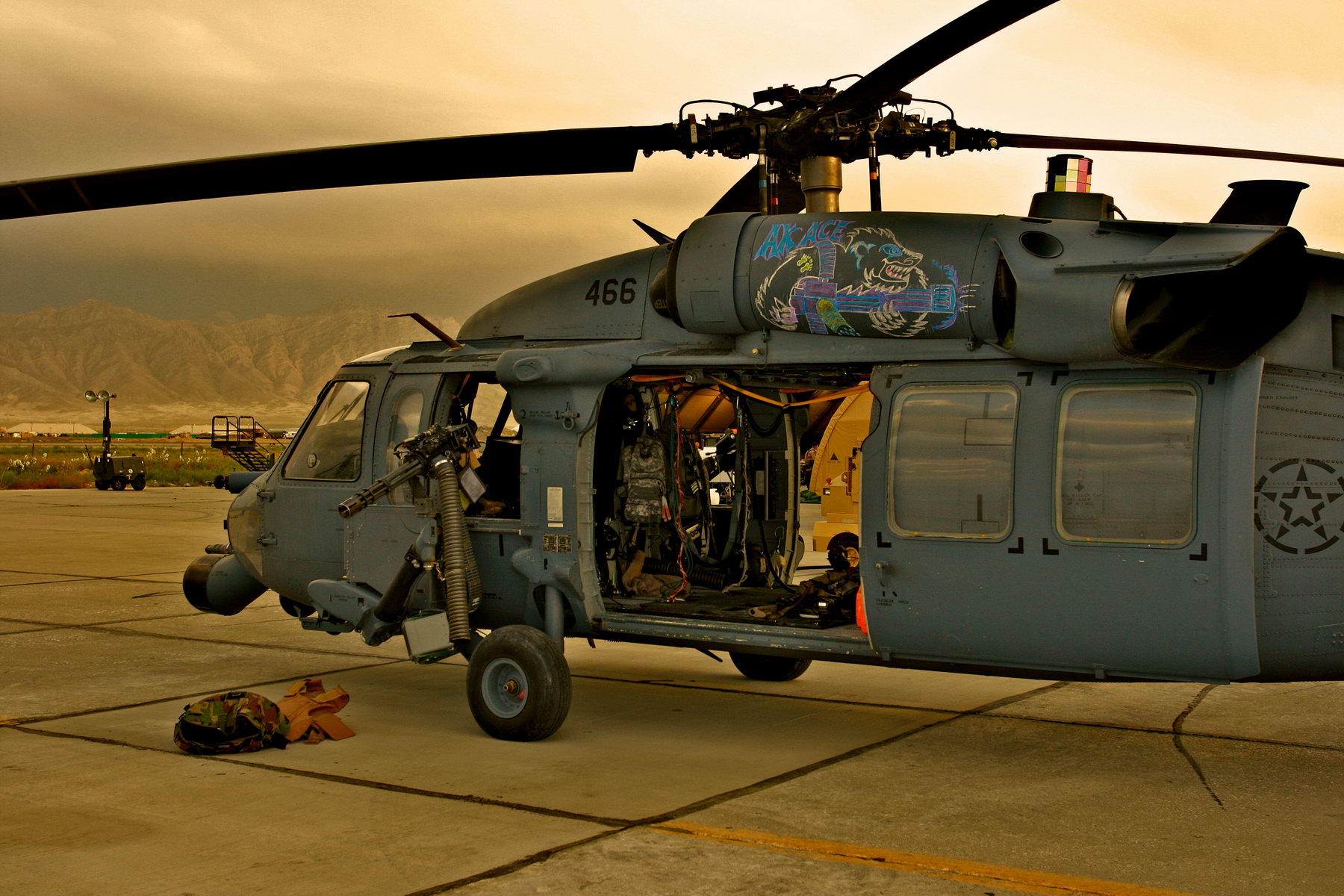

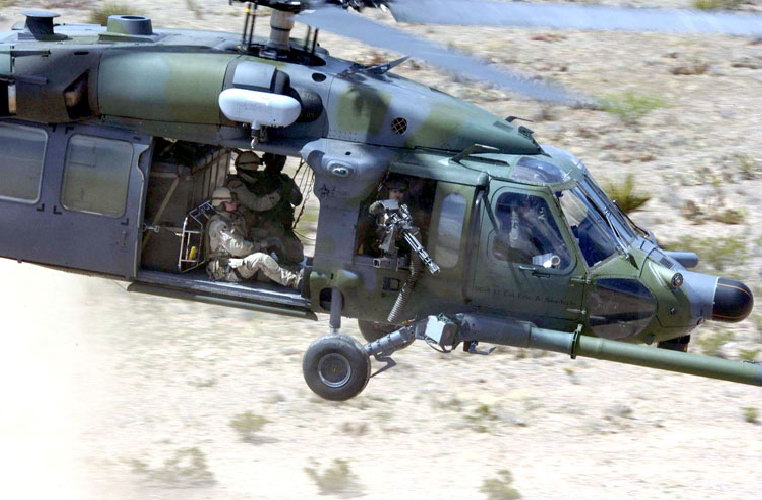

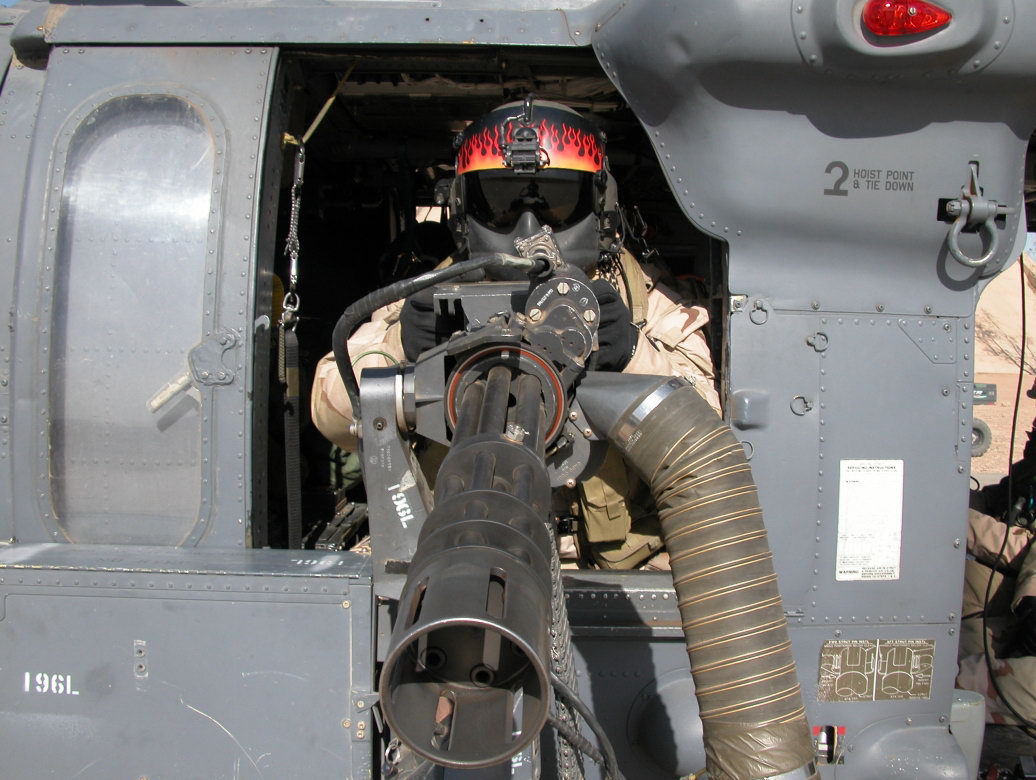

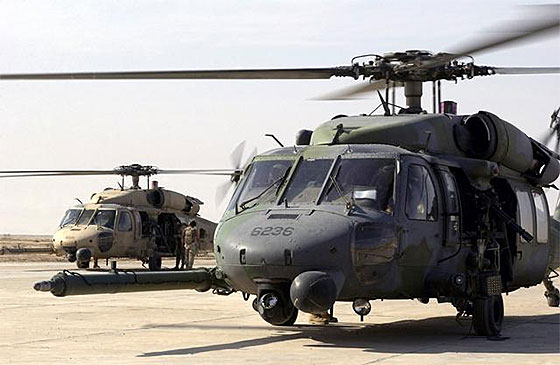

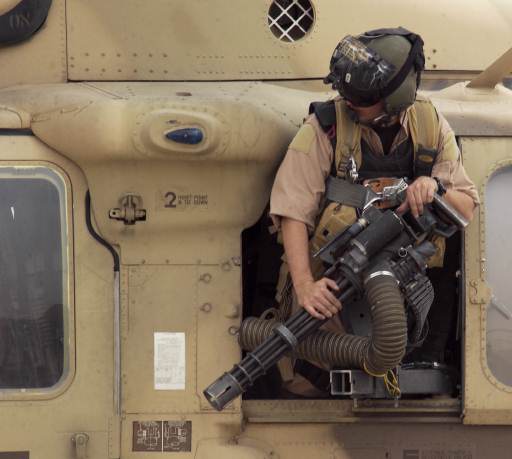

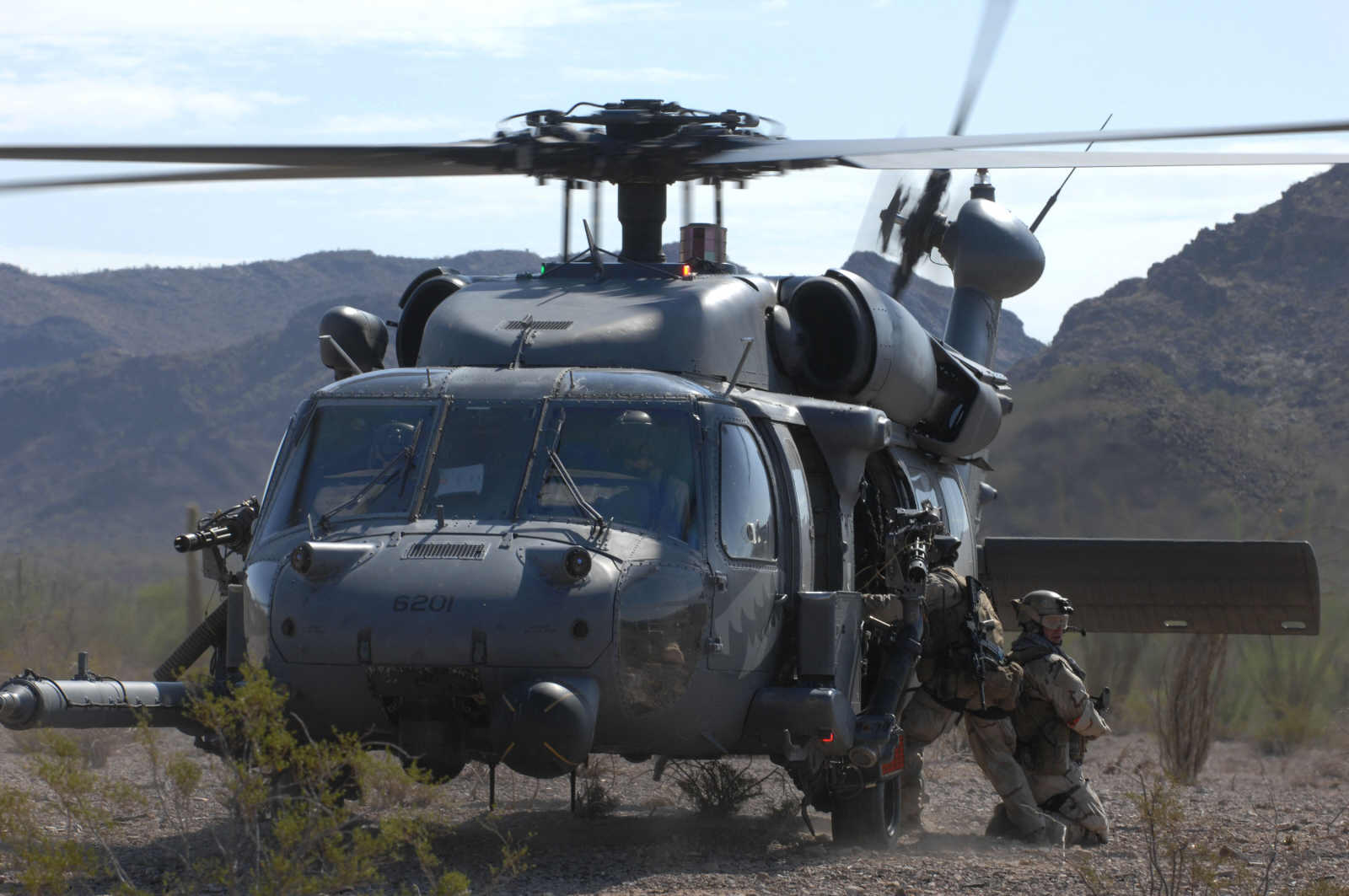

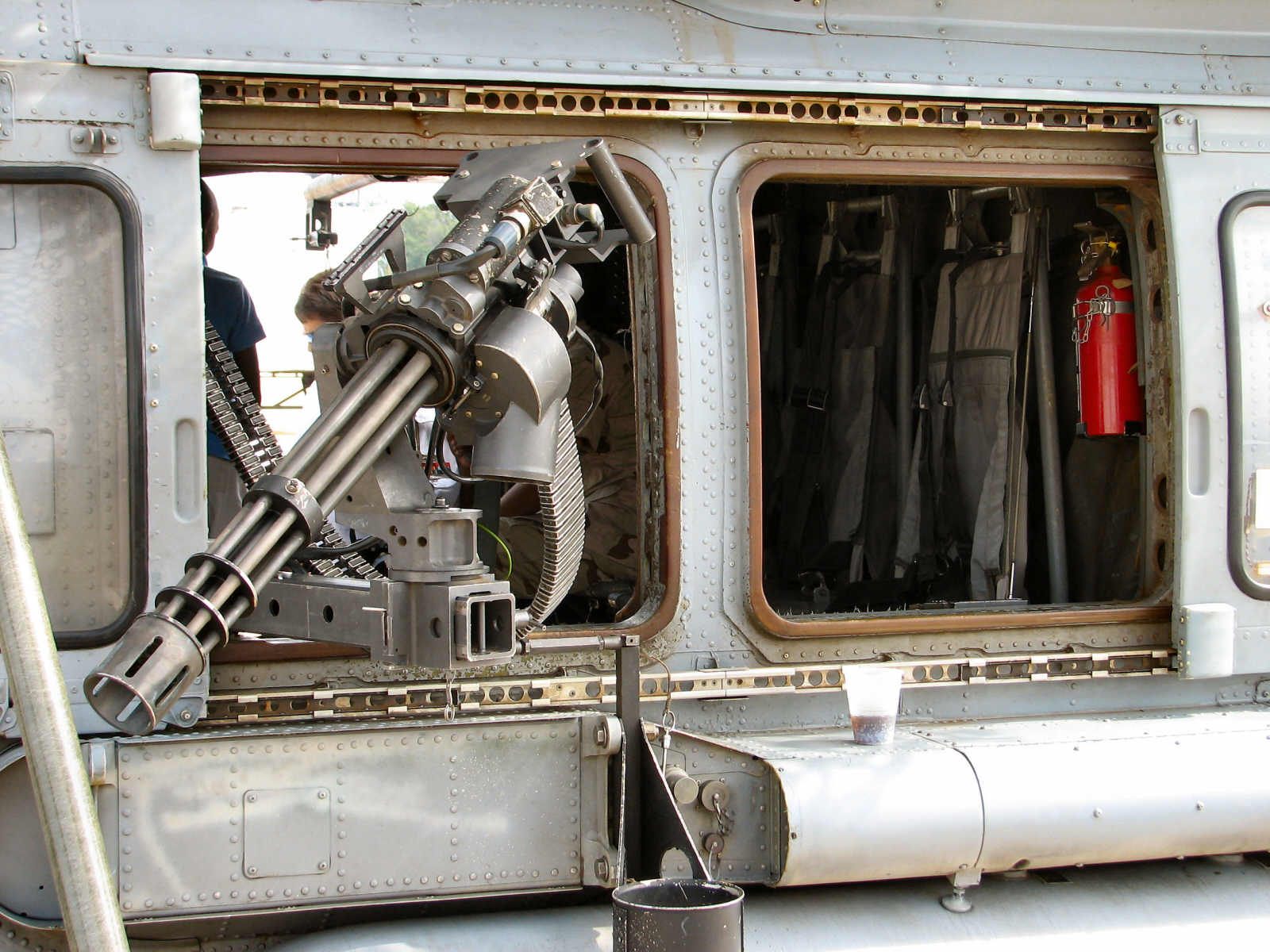

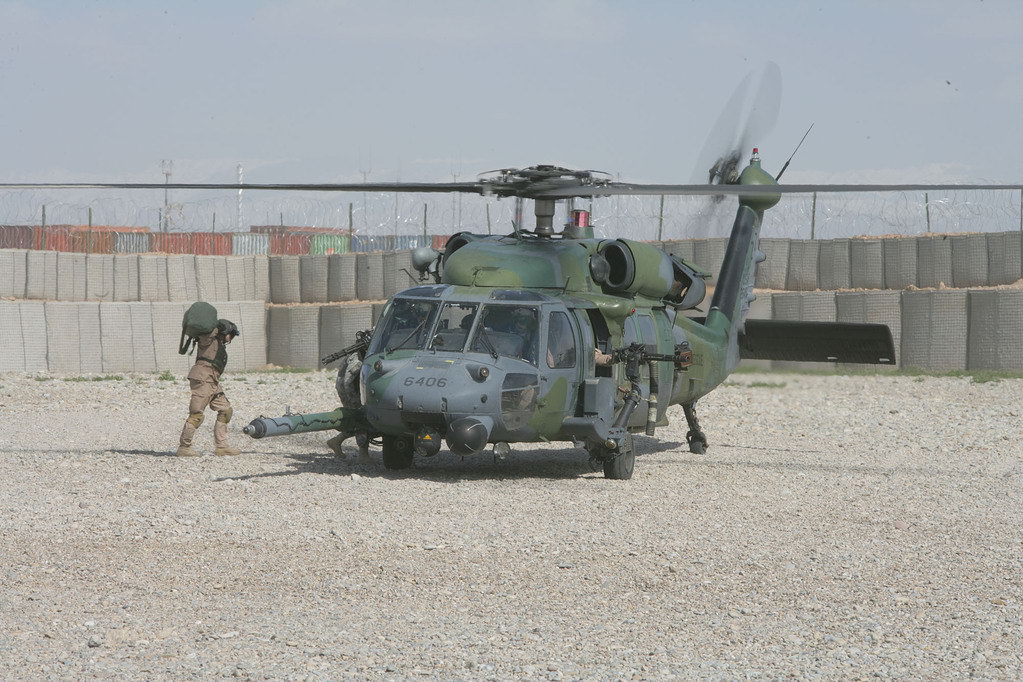

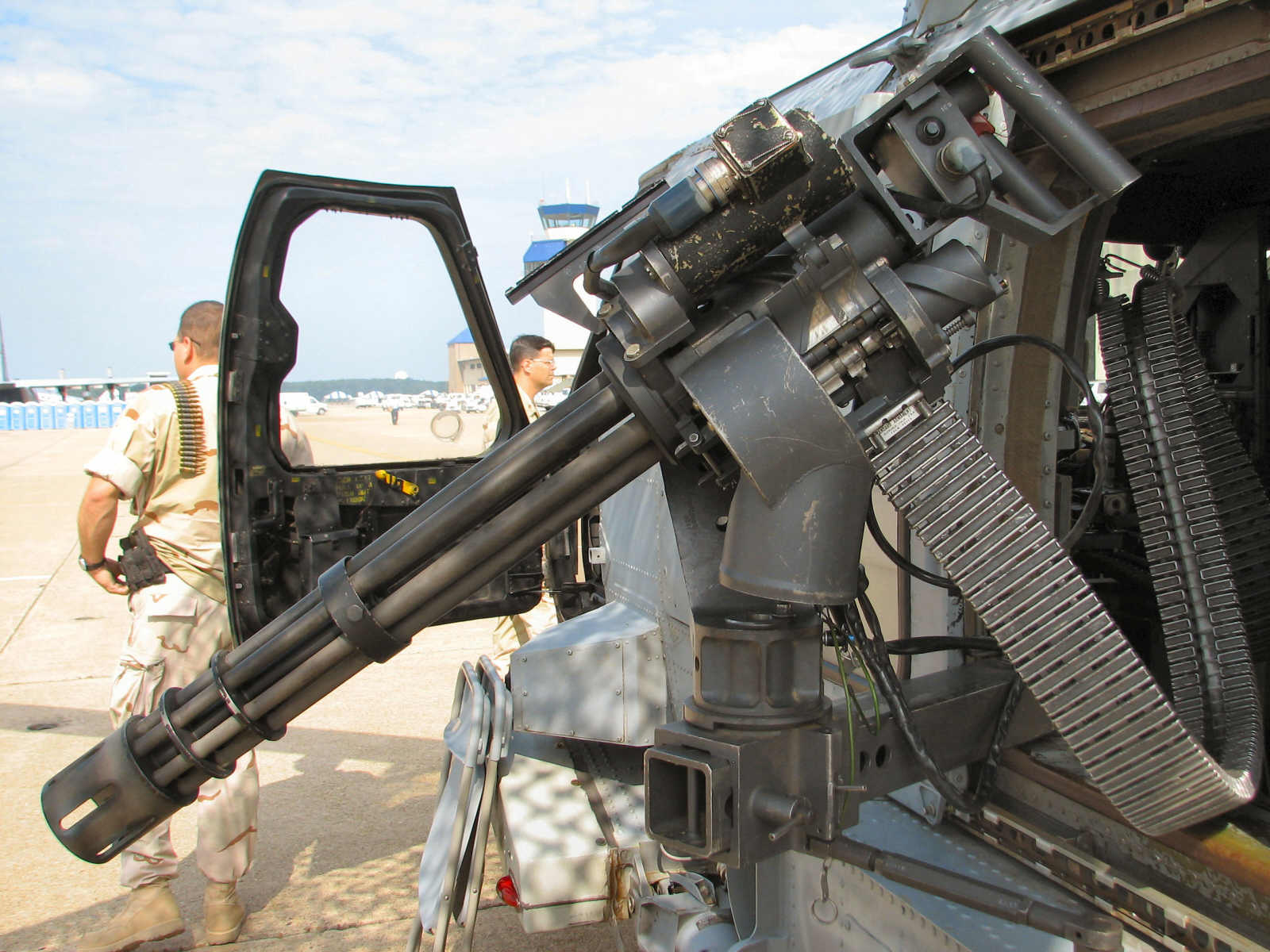

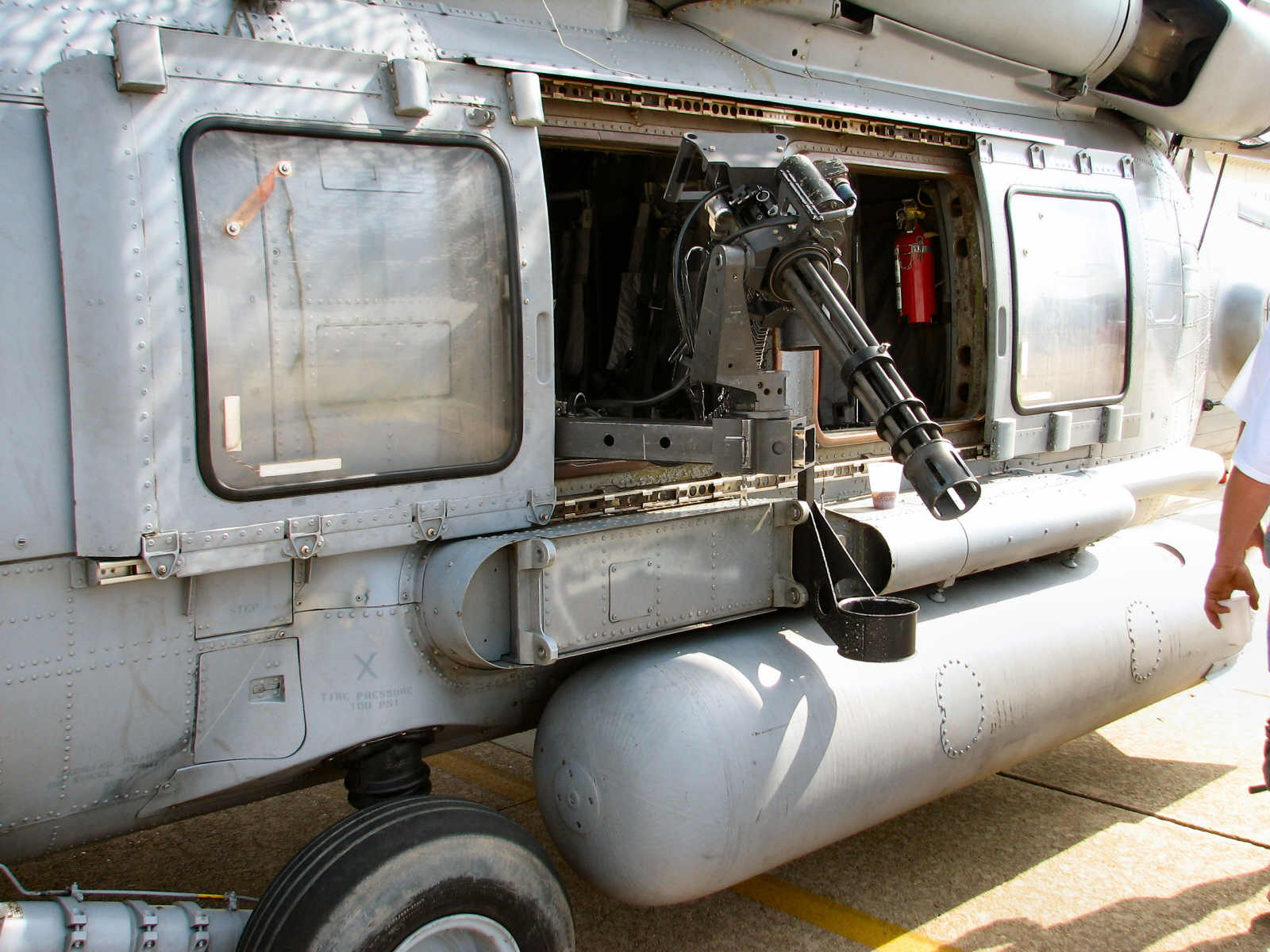

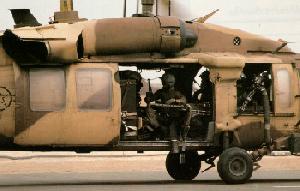

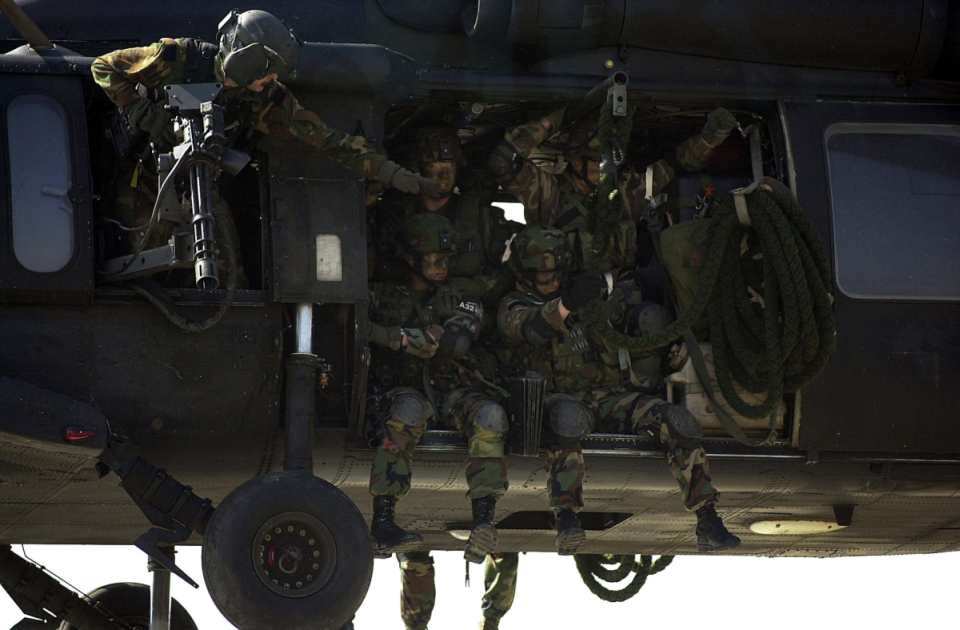

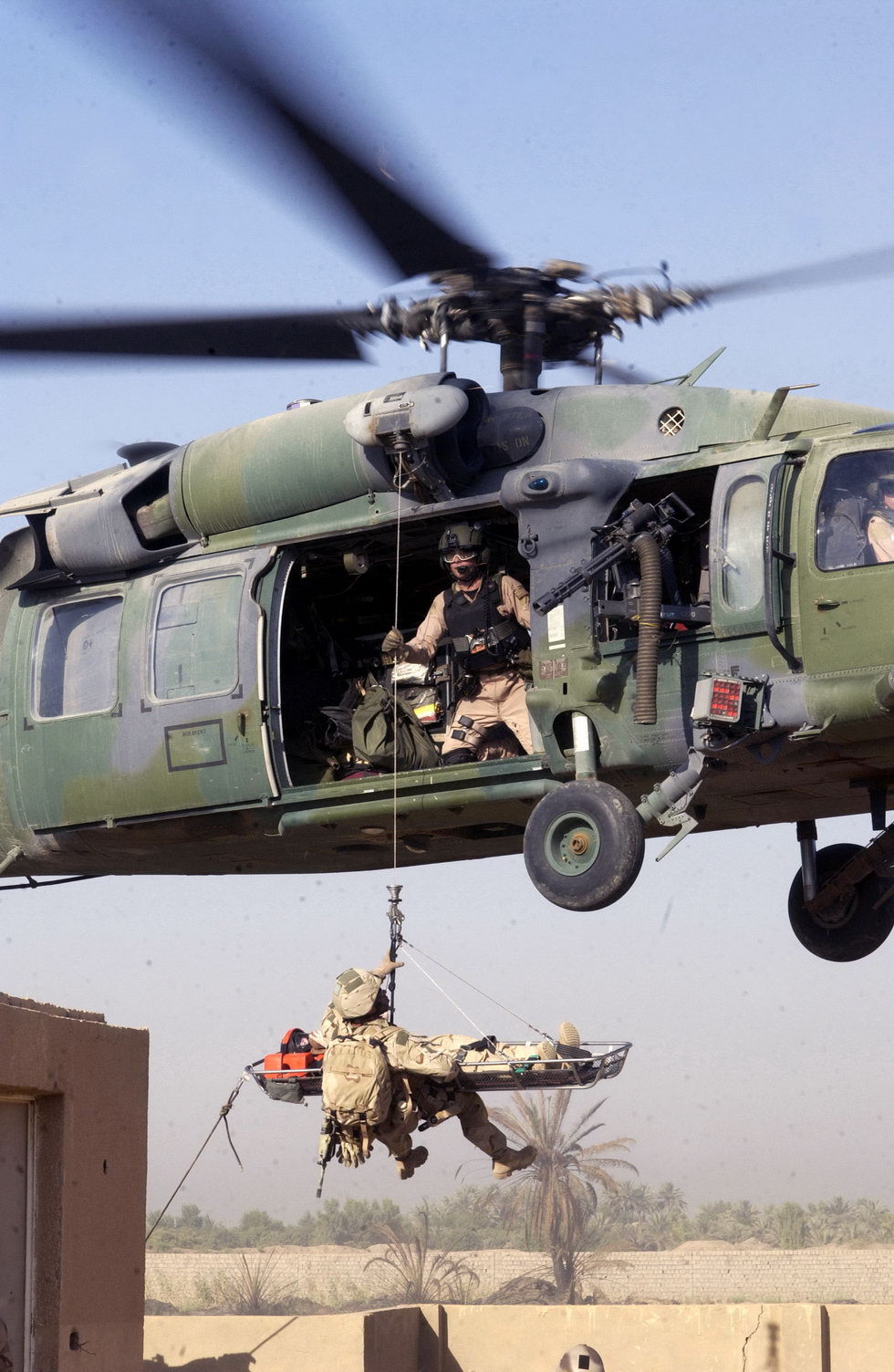

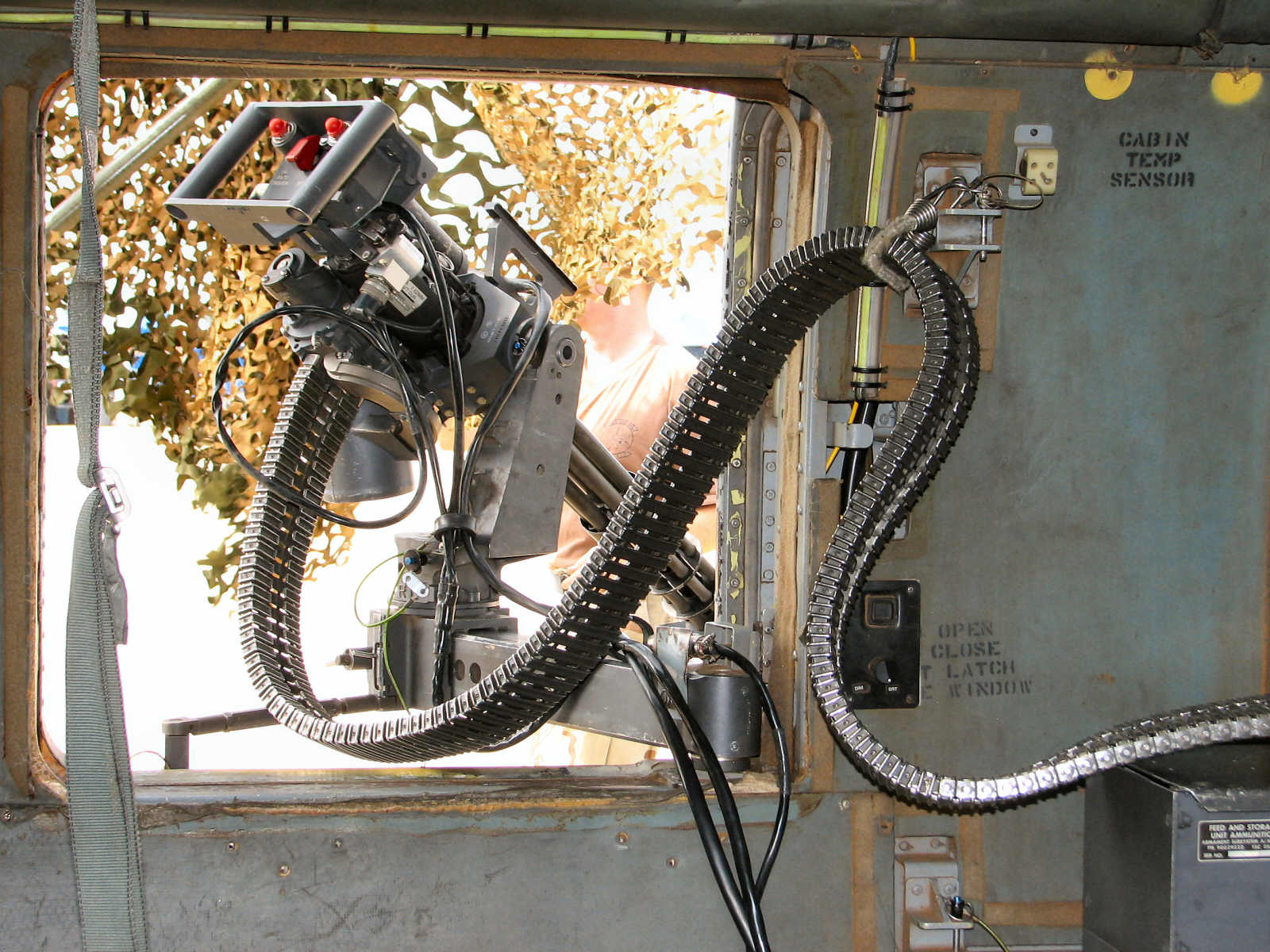

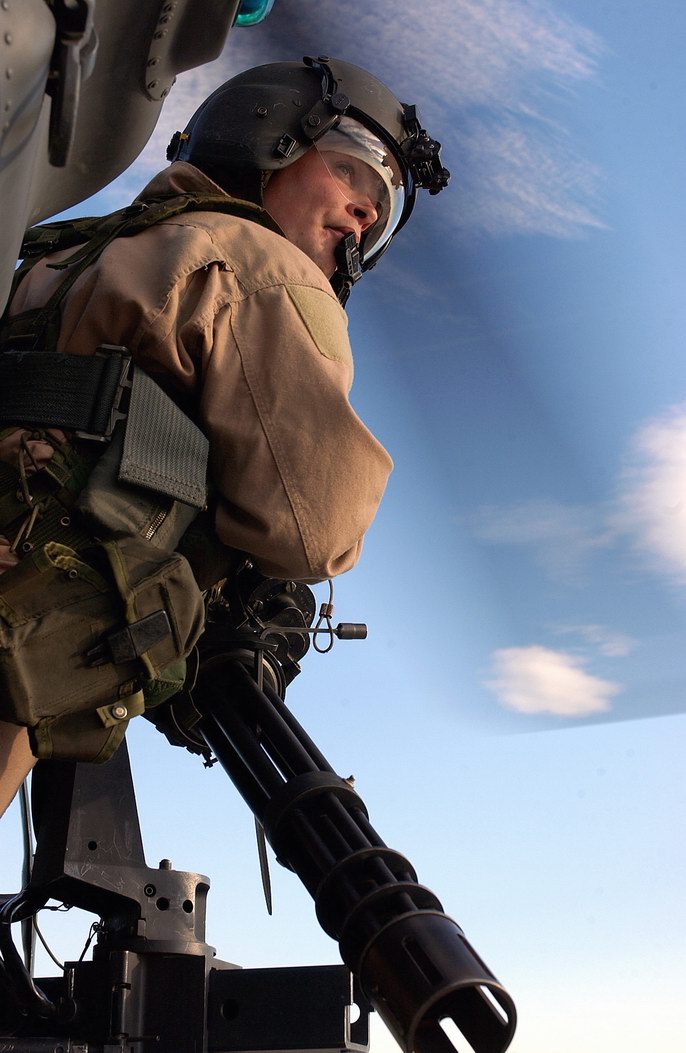

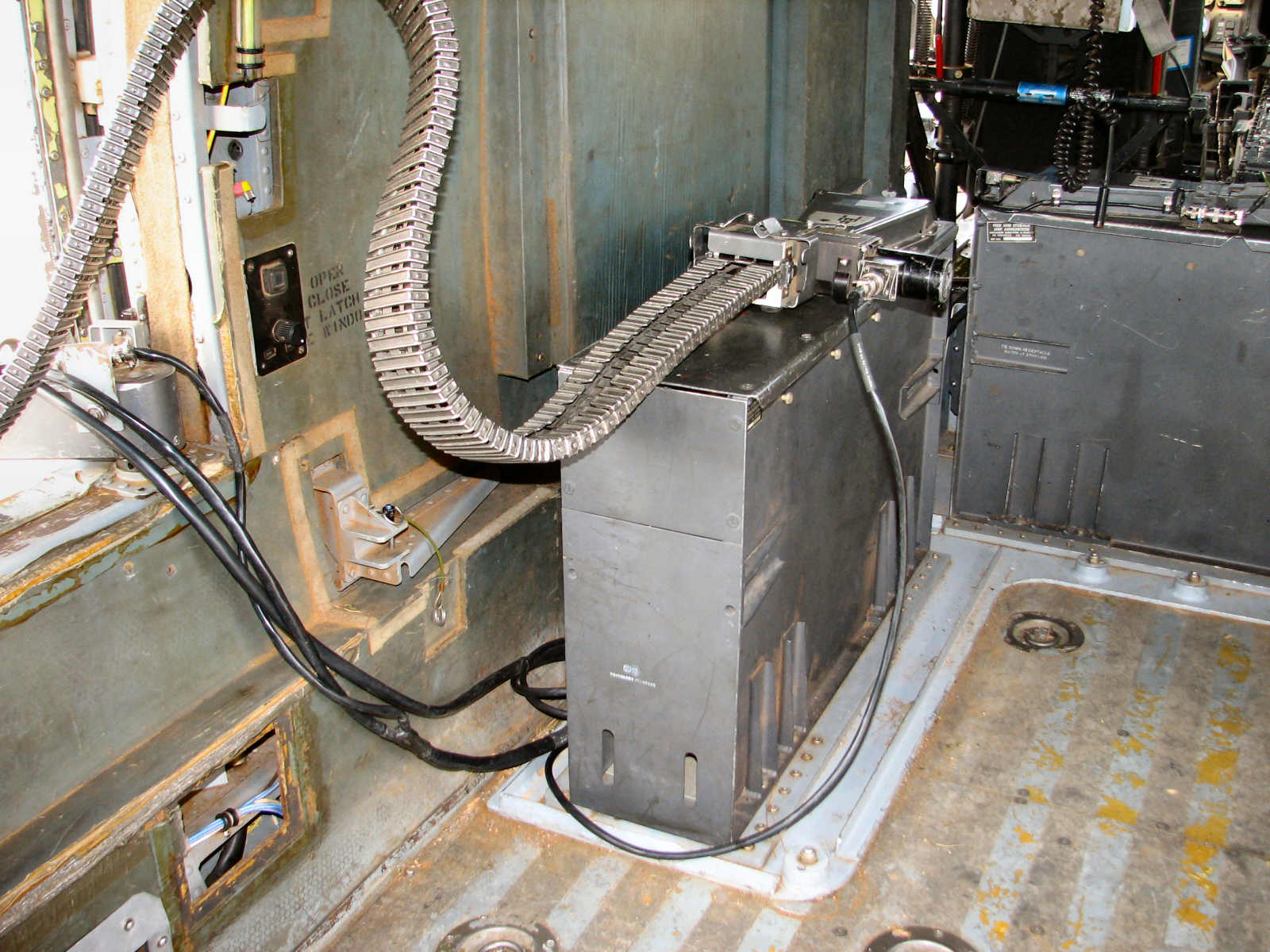

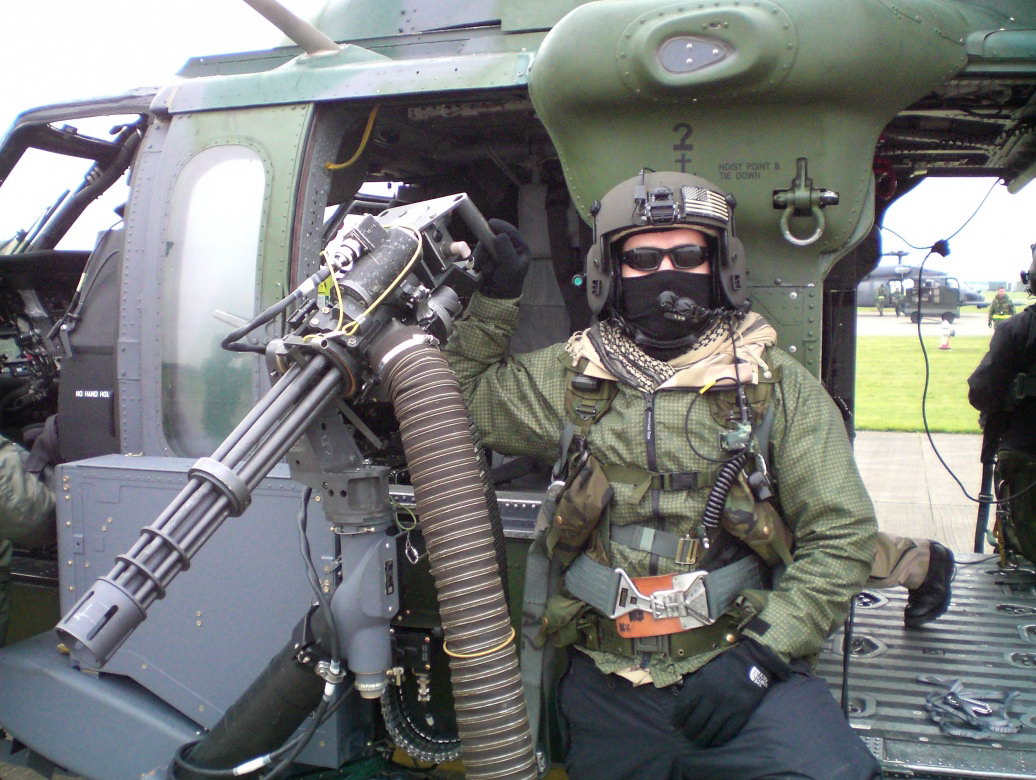

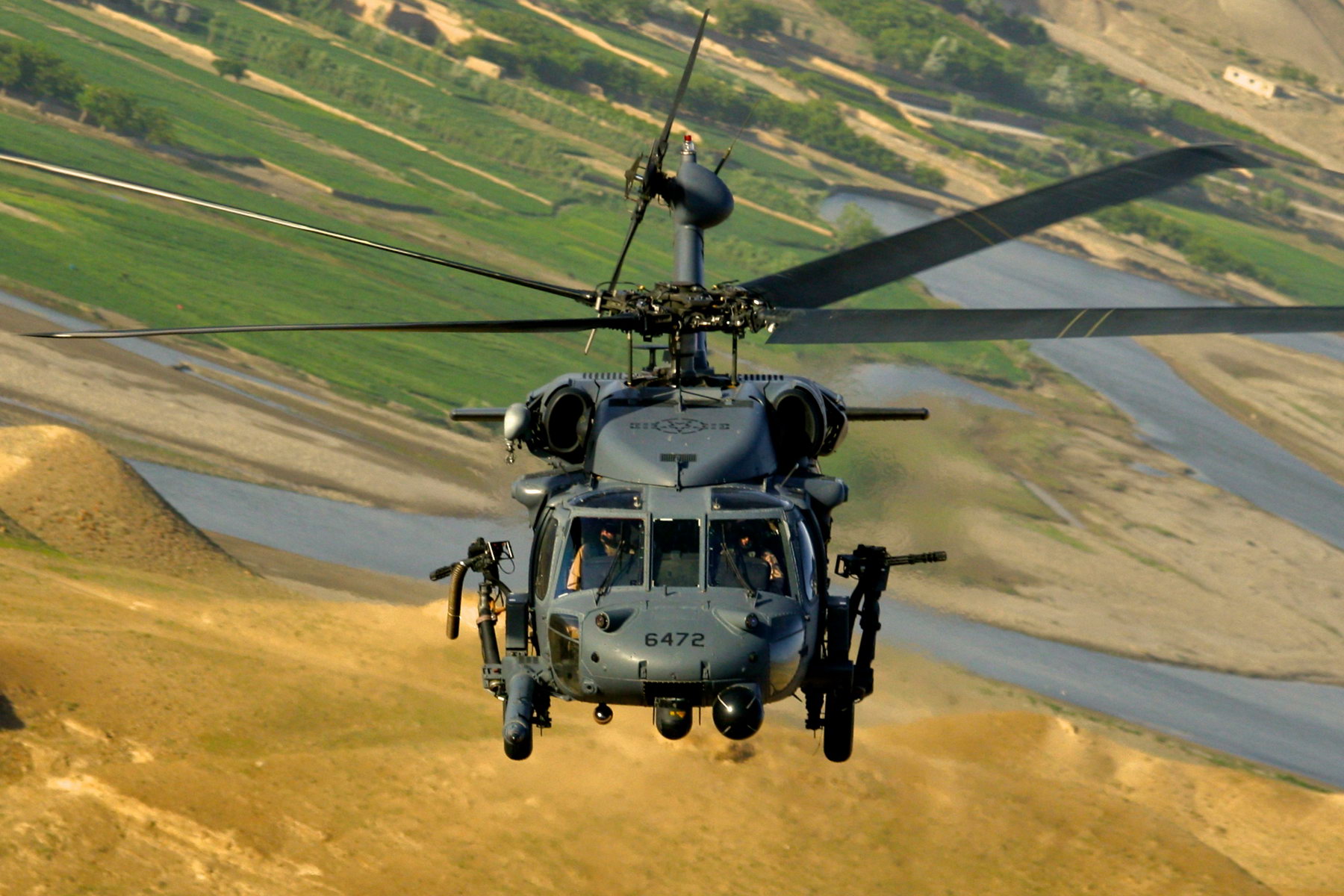

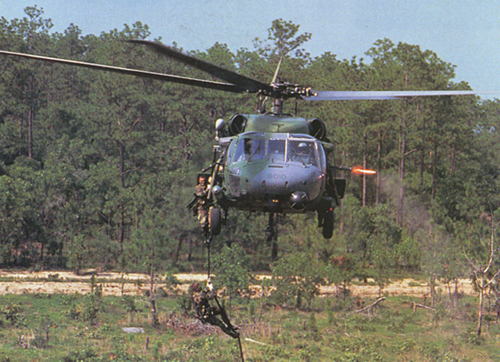

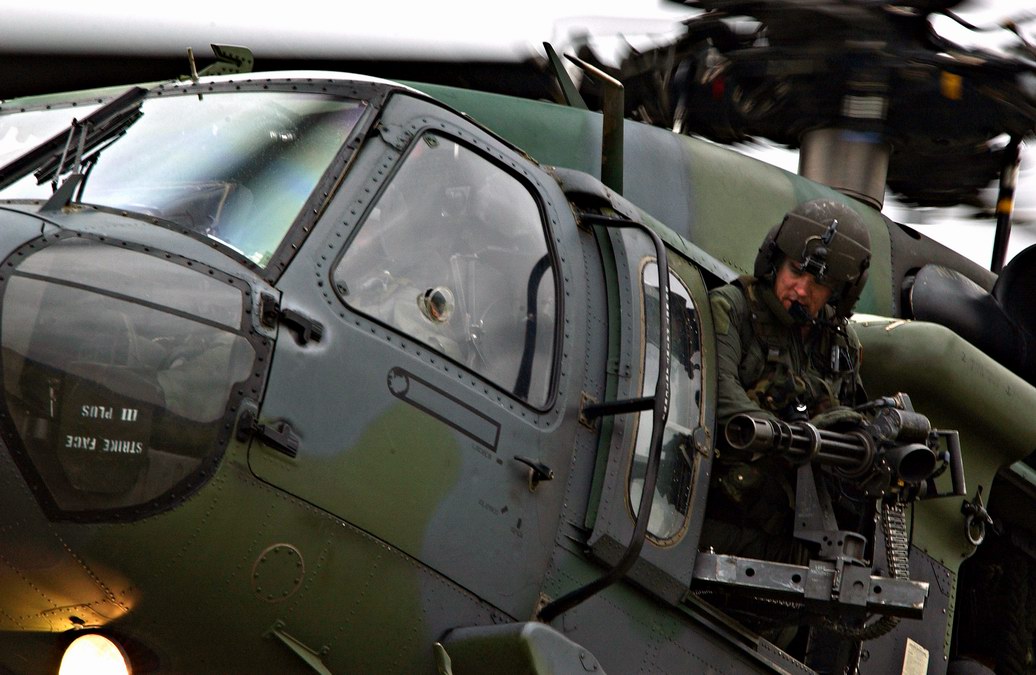

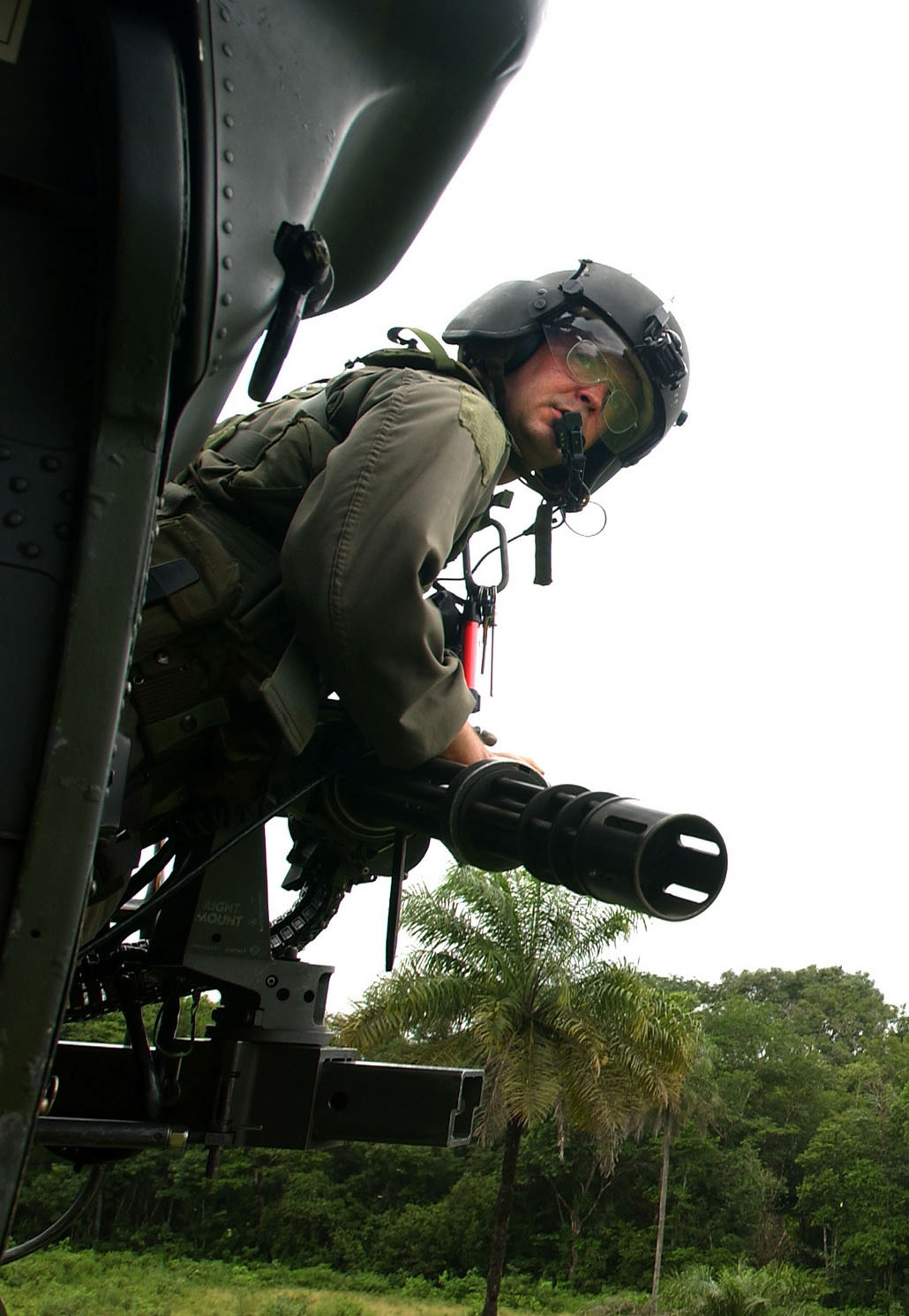

MH-60G上的门枪

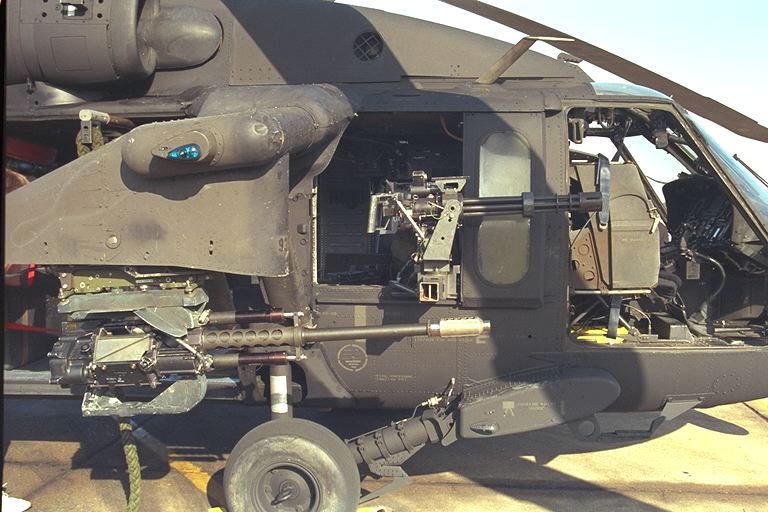

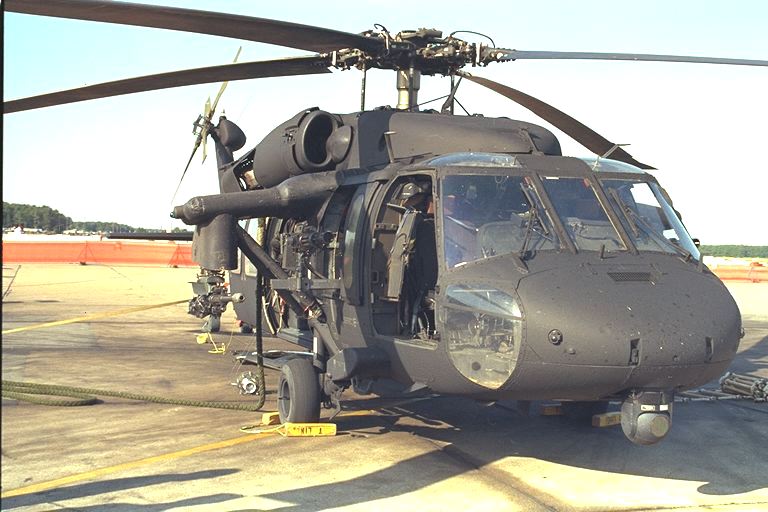

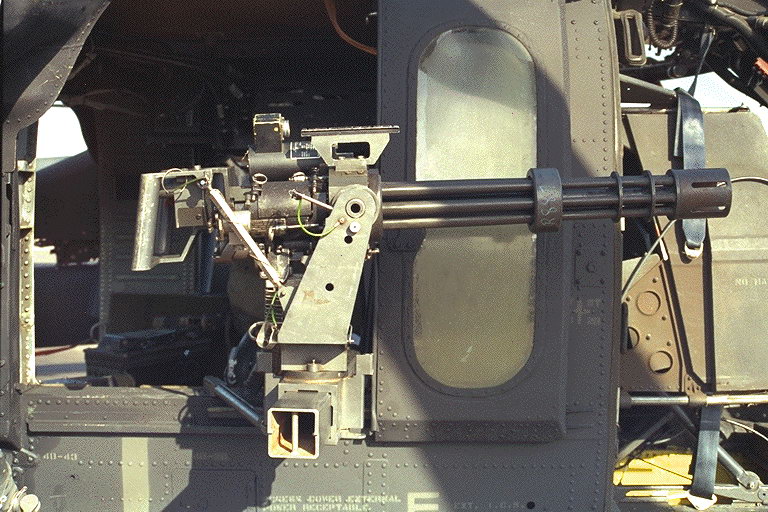

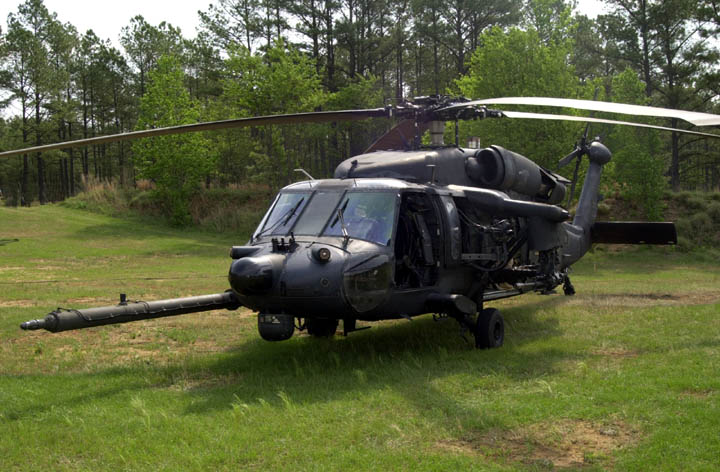

160特种航空团装备的MH-60L DAP炮艇机上使用的M134

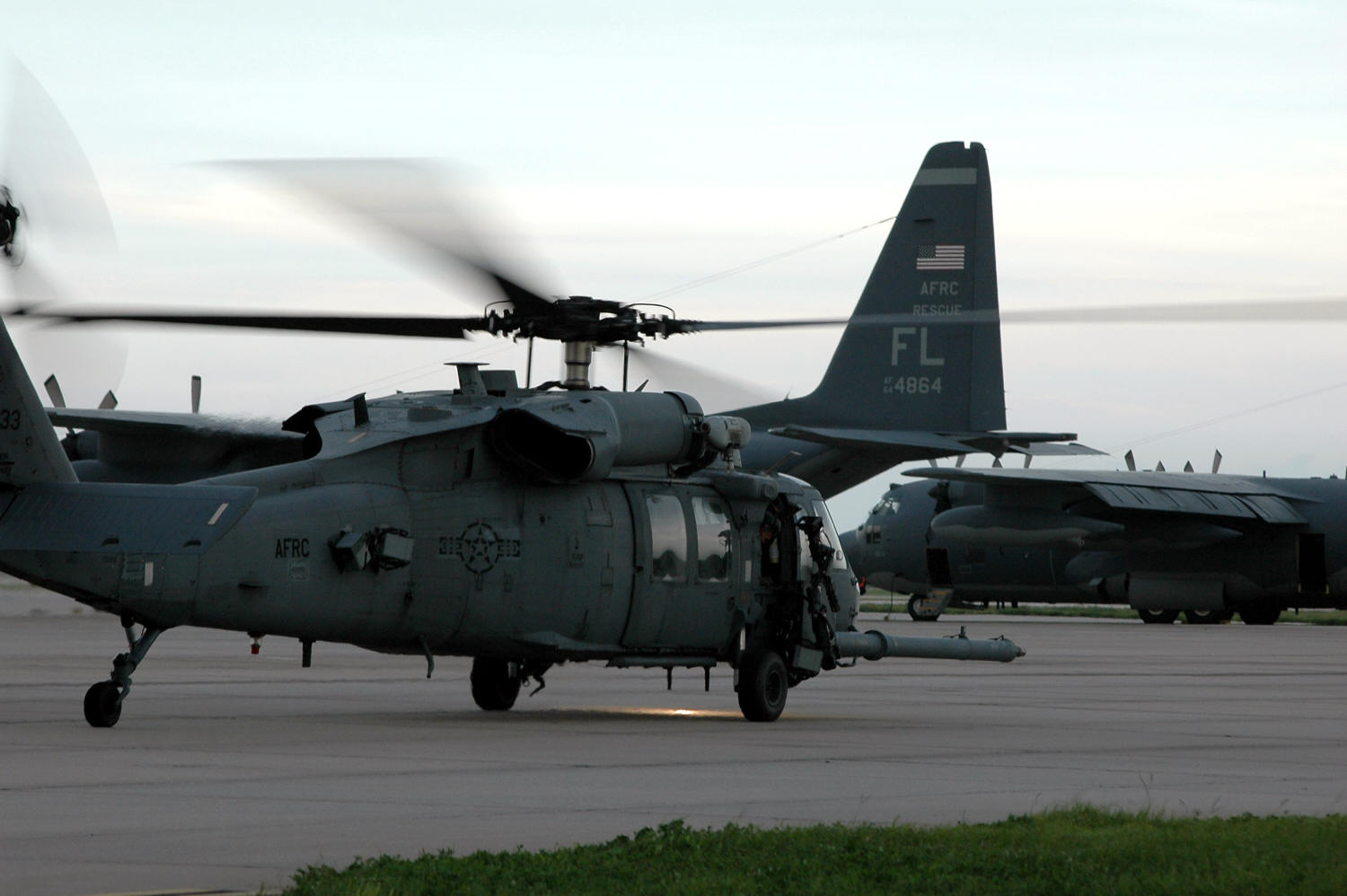

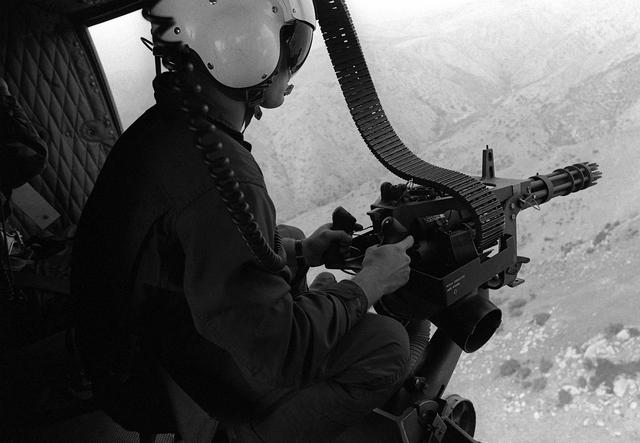

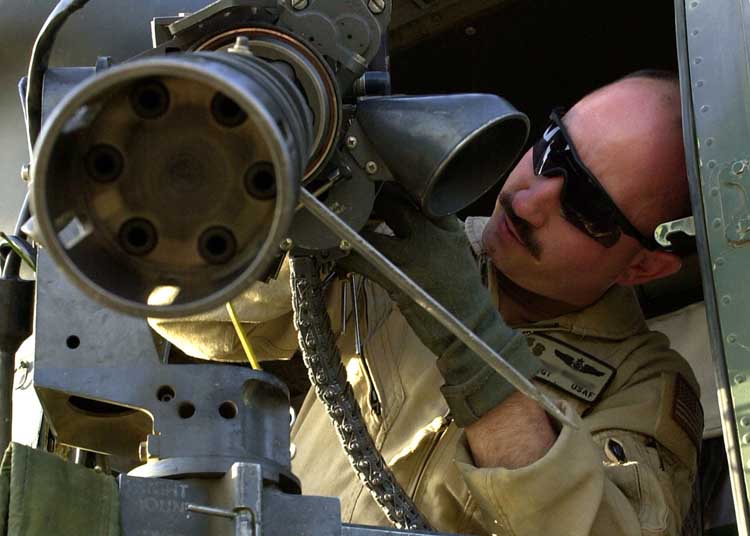

美国空军的GAU-2/A

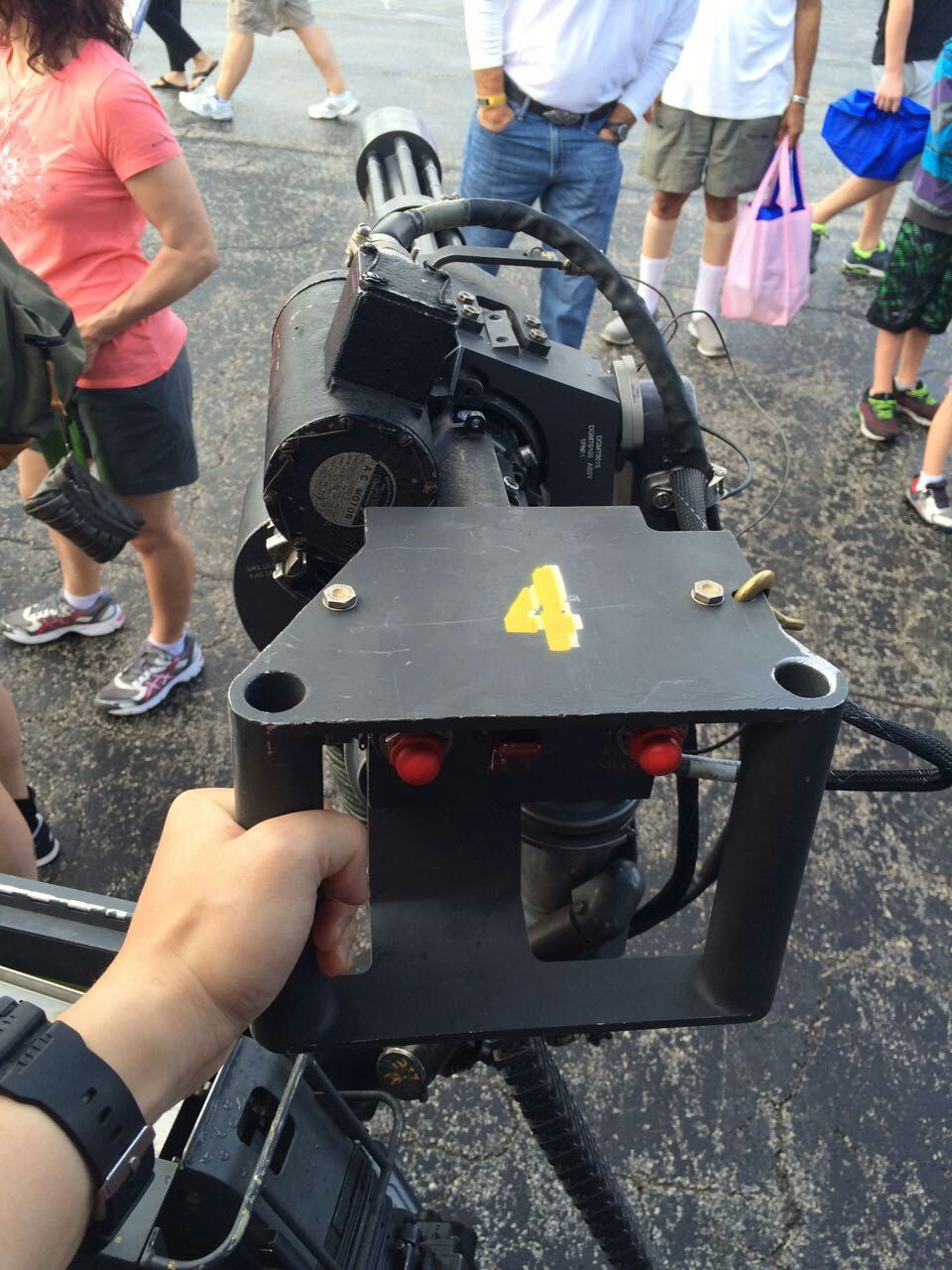

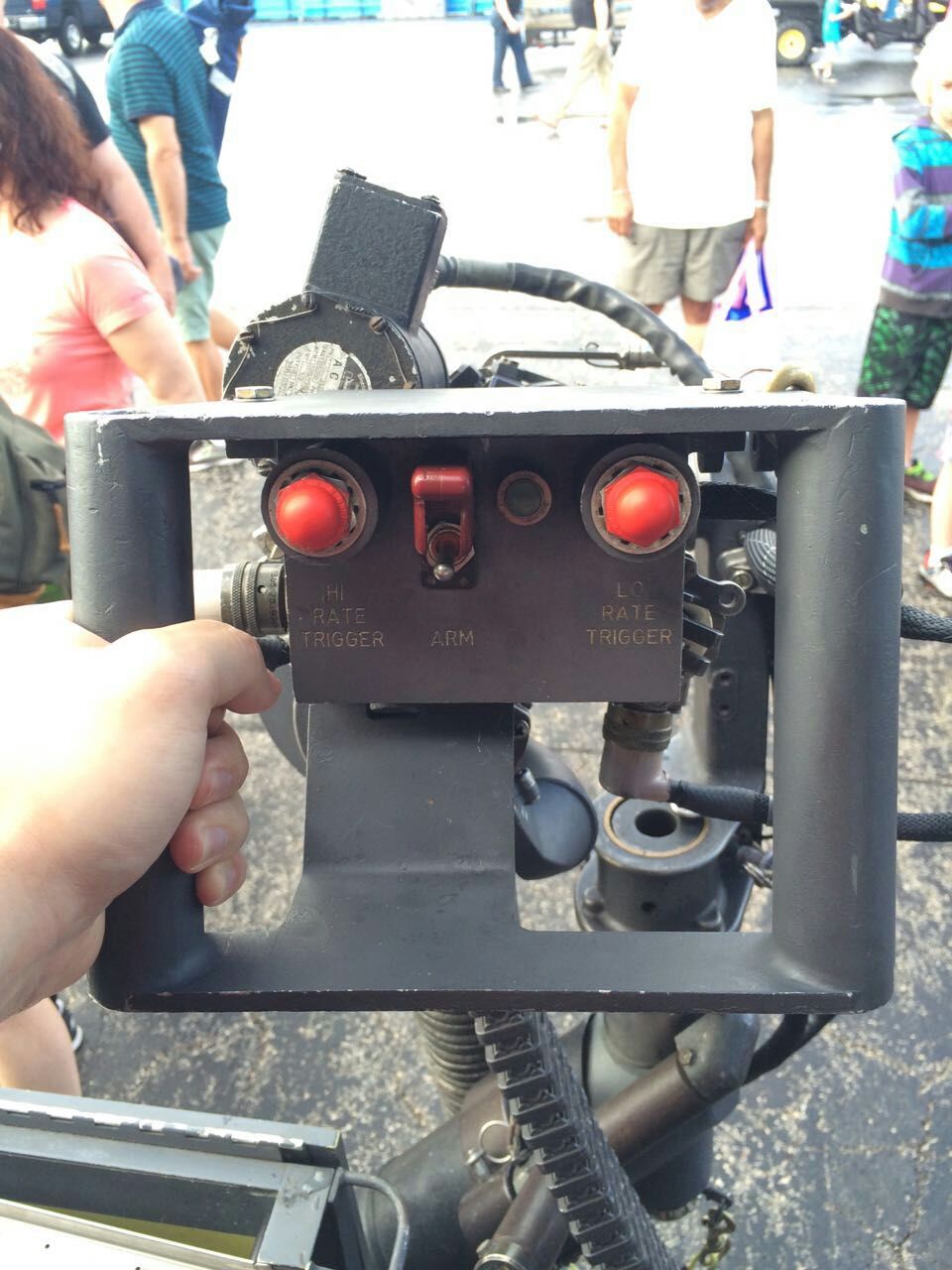

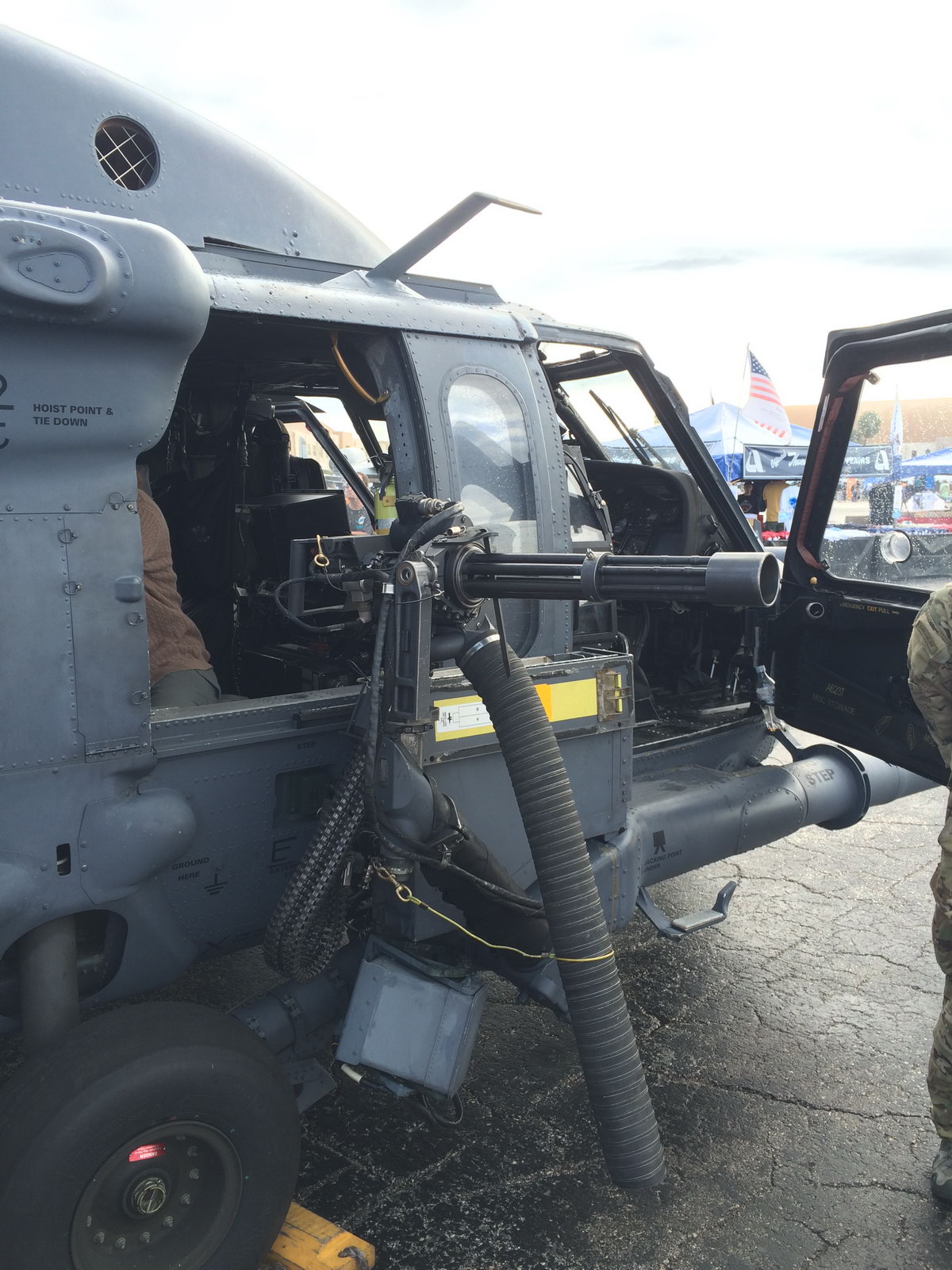

北美网友StevenZhou在2016年美国空军航展上看到的GAU-2/A

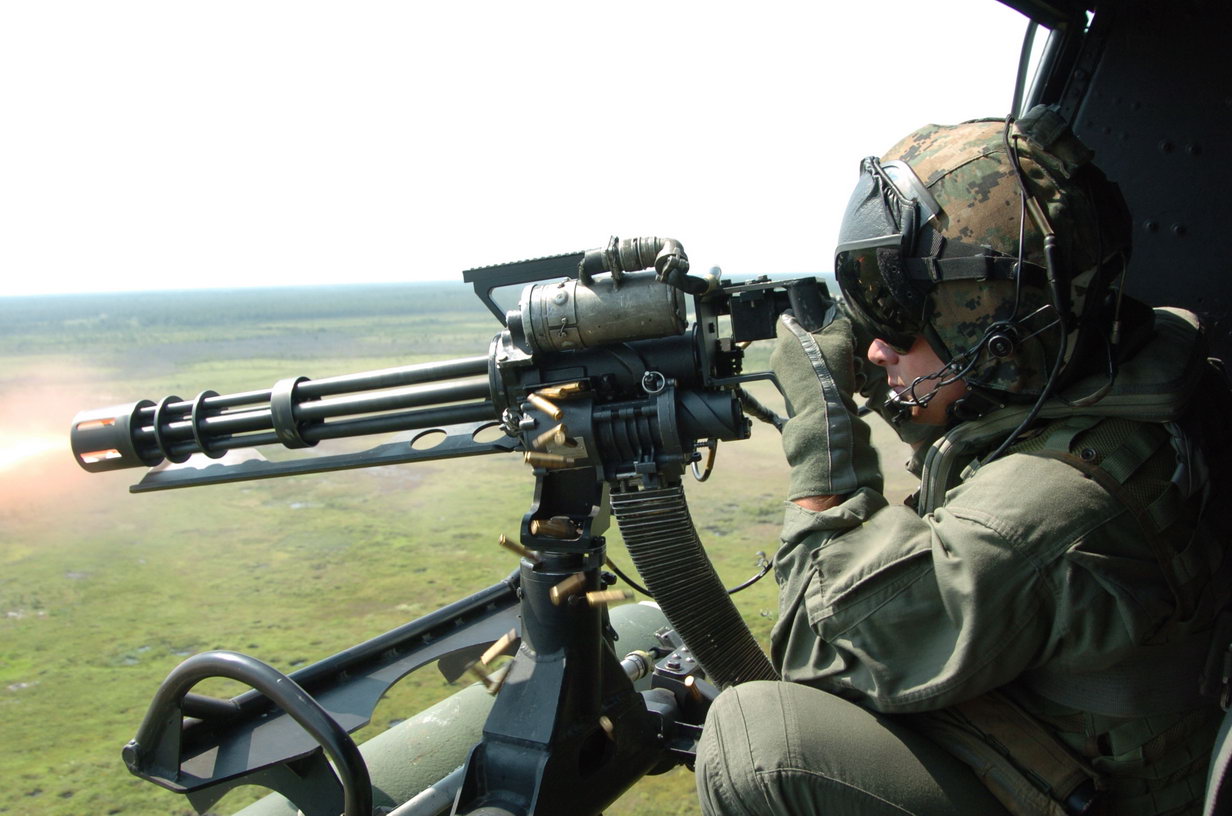

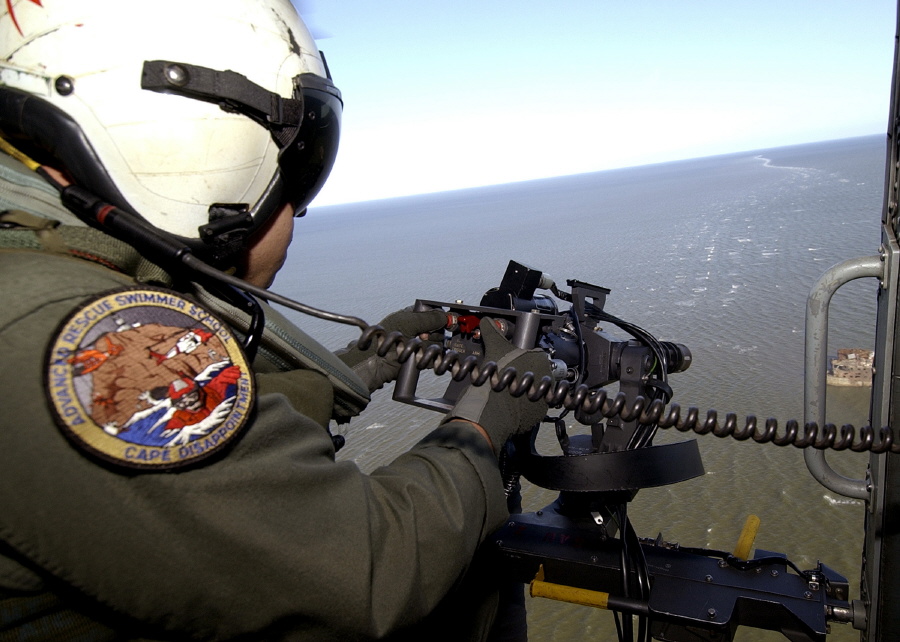

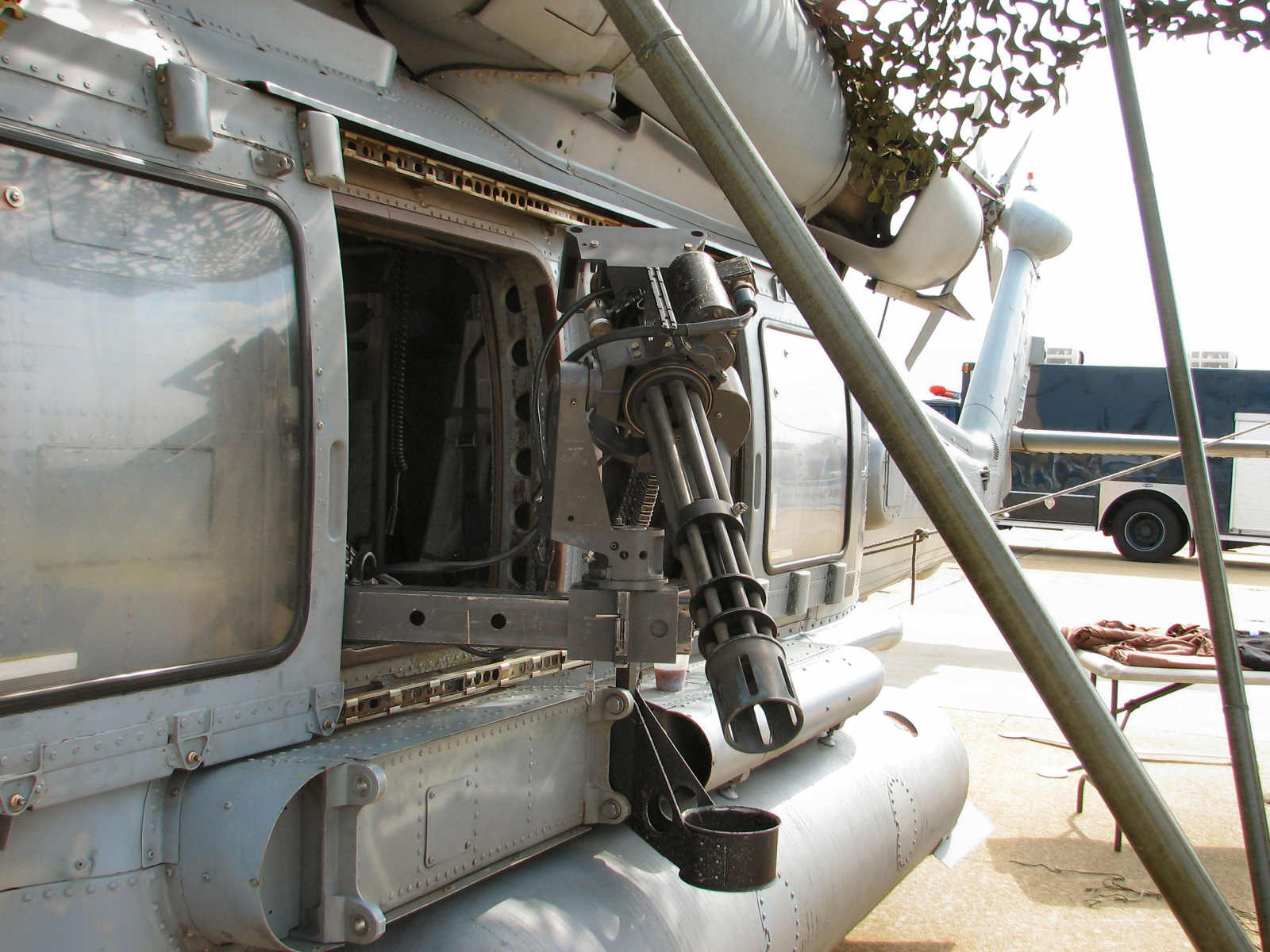

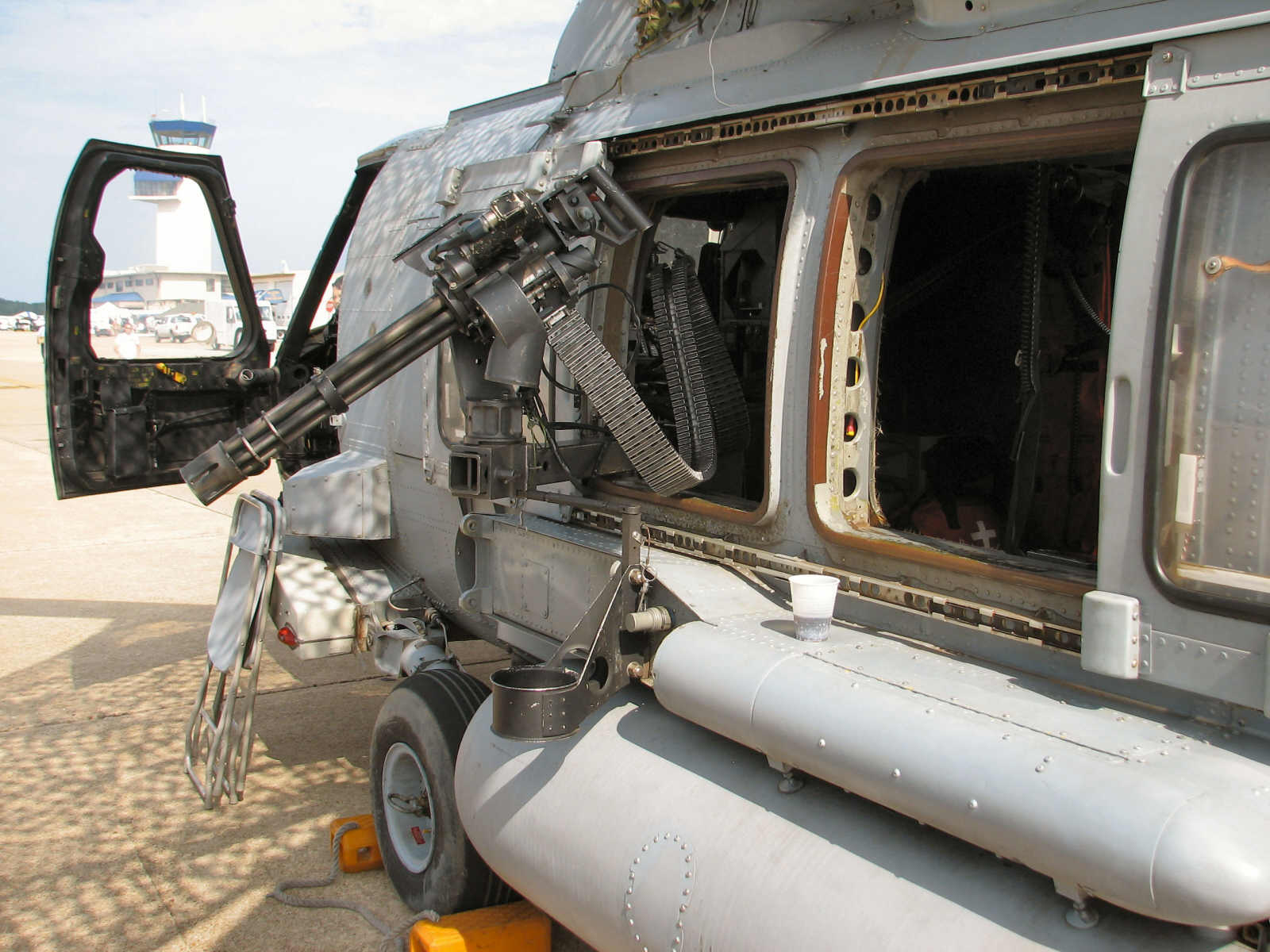

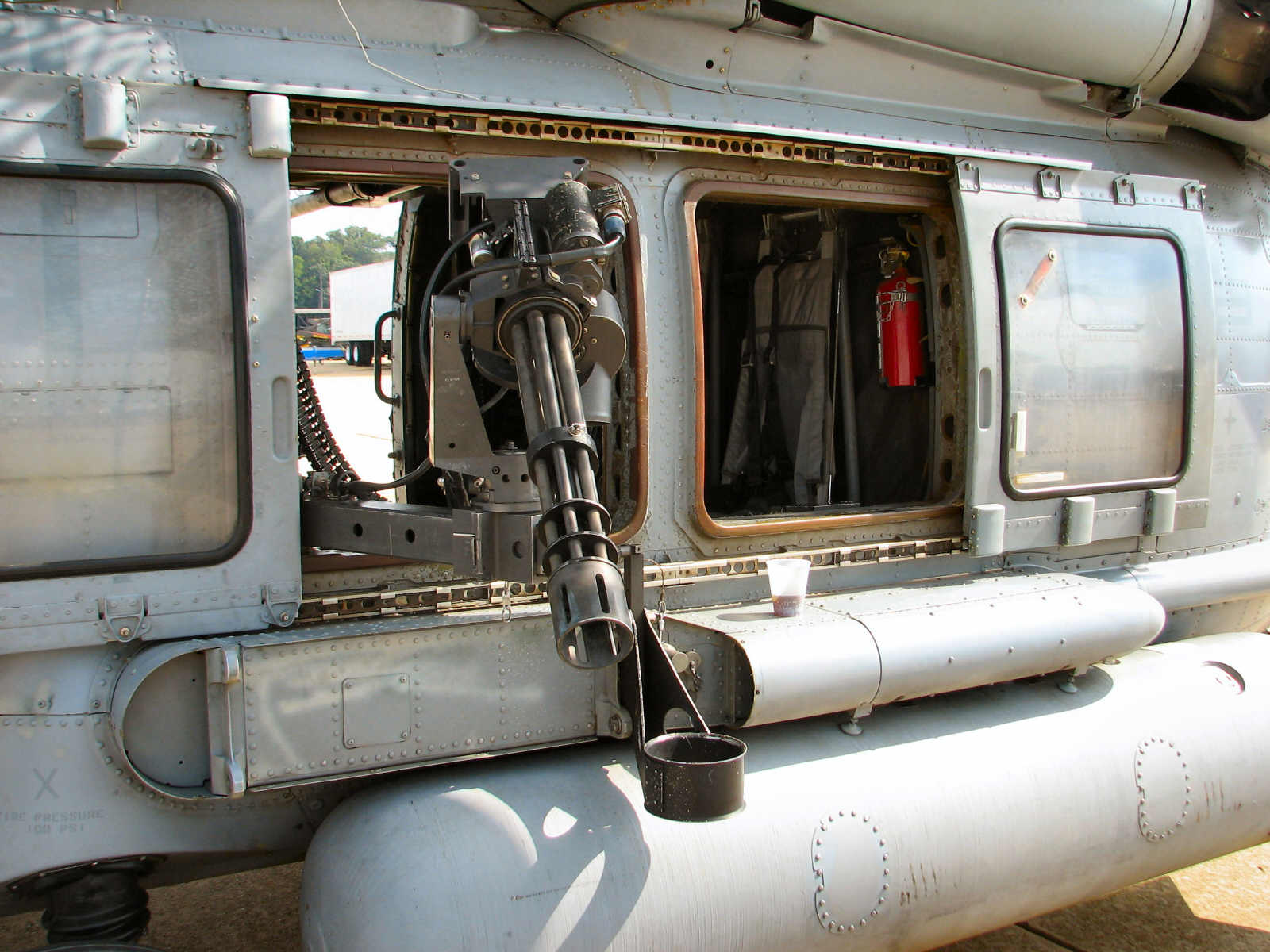

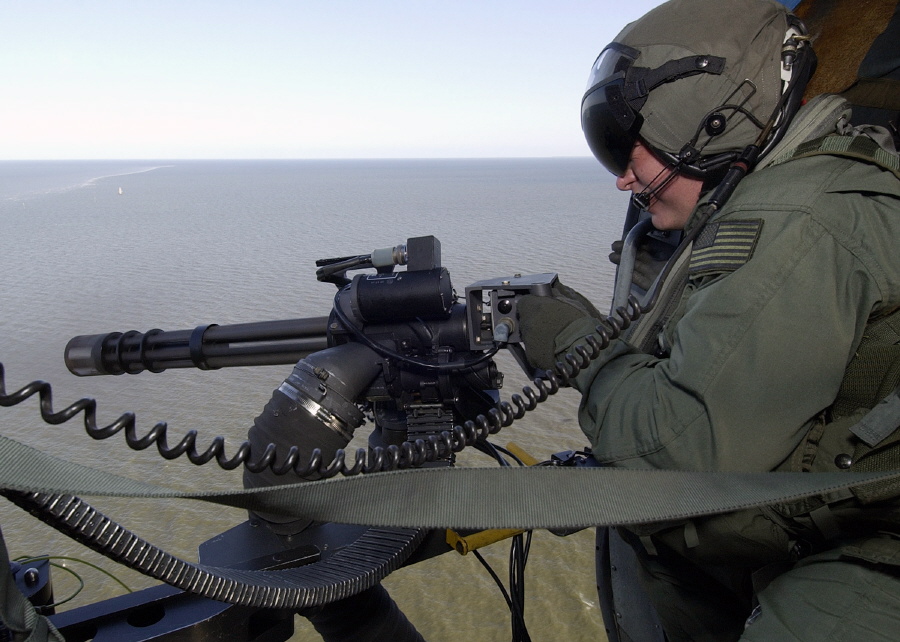

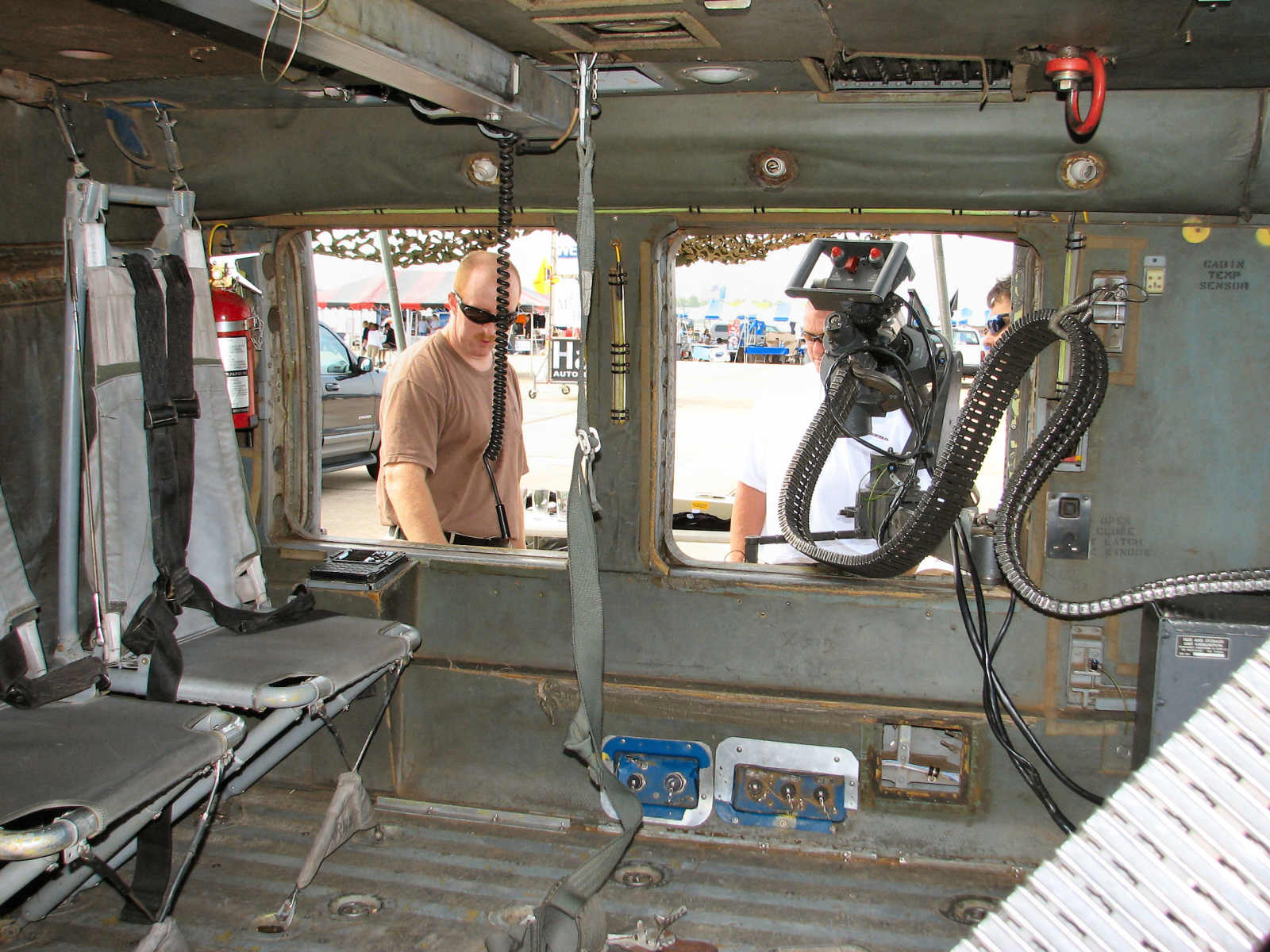

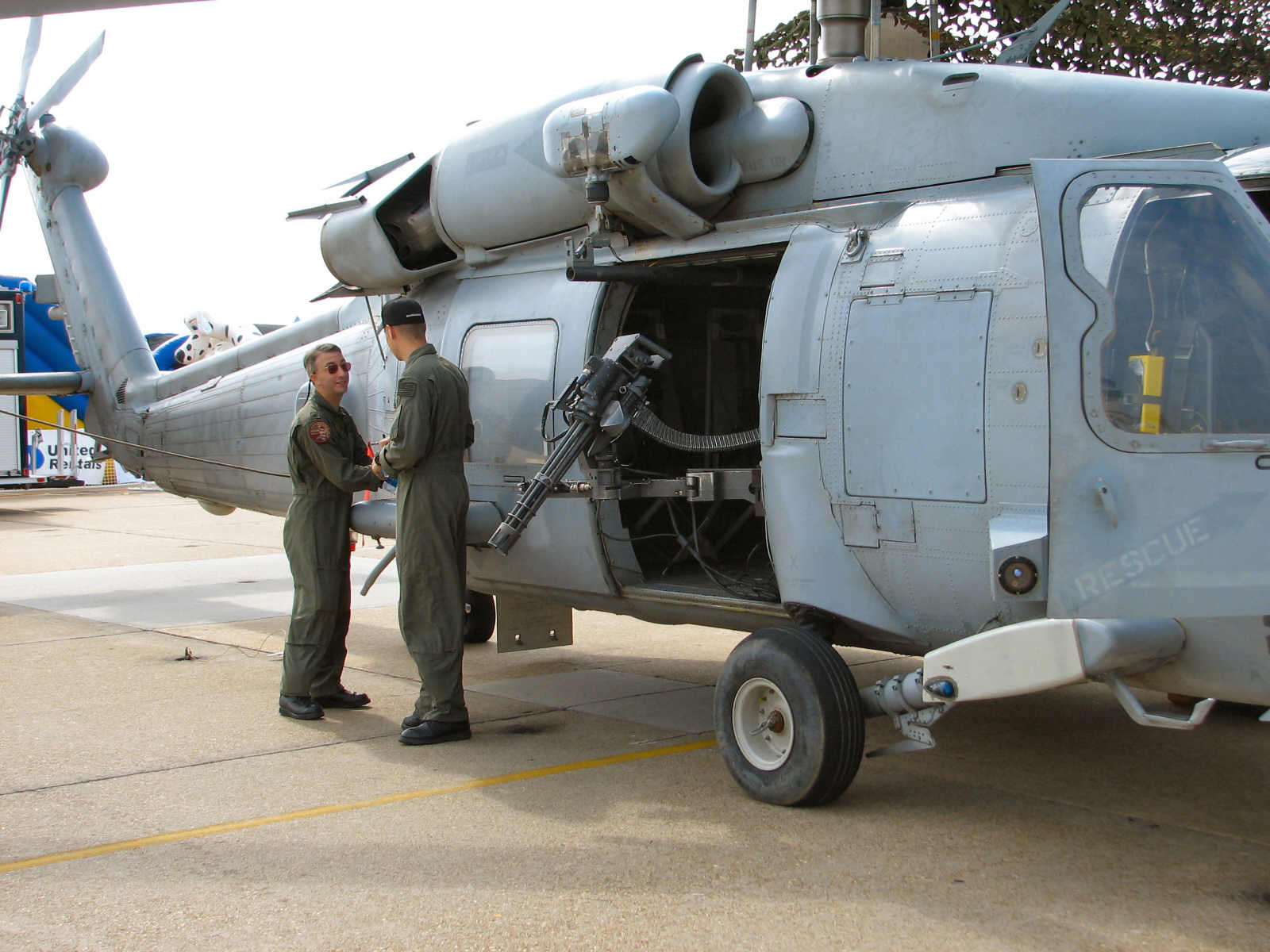

美国海军的GAU-17/A武器系统

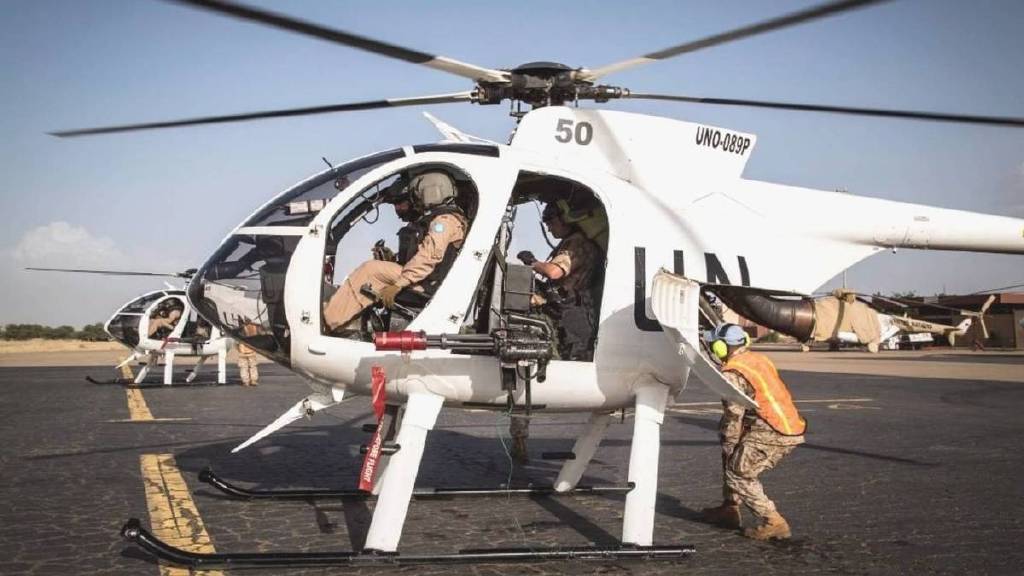

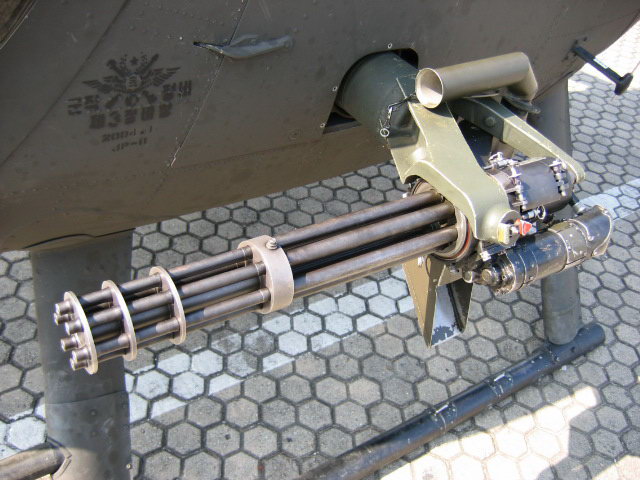

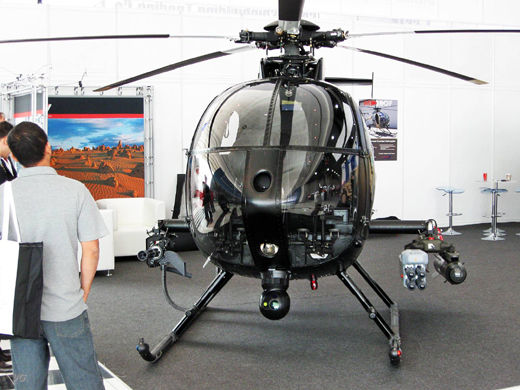

MD500/530上的M134

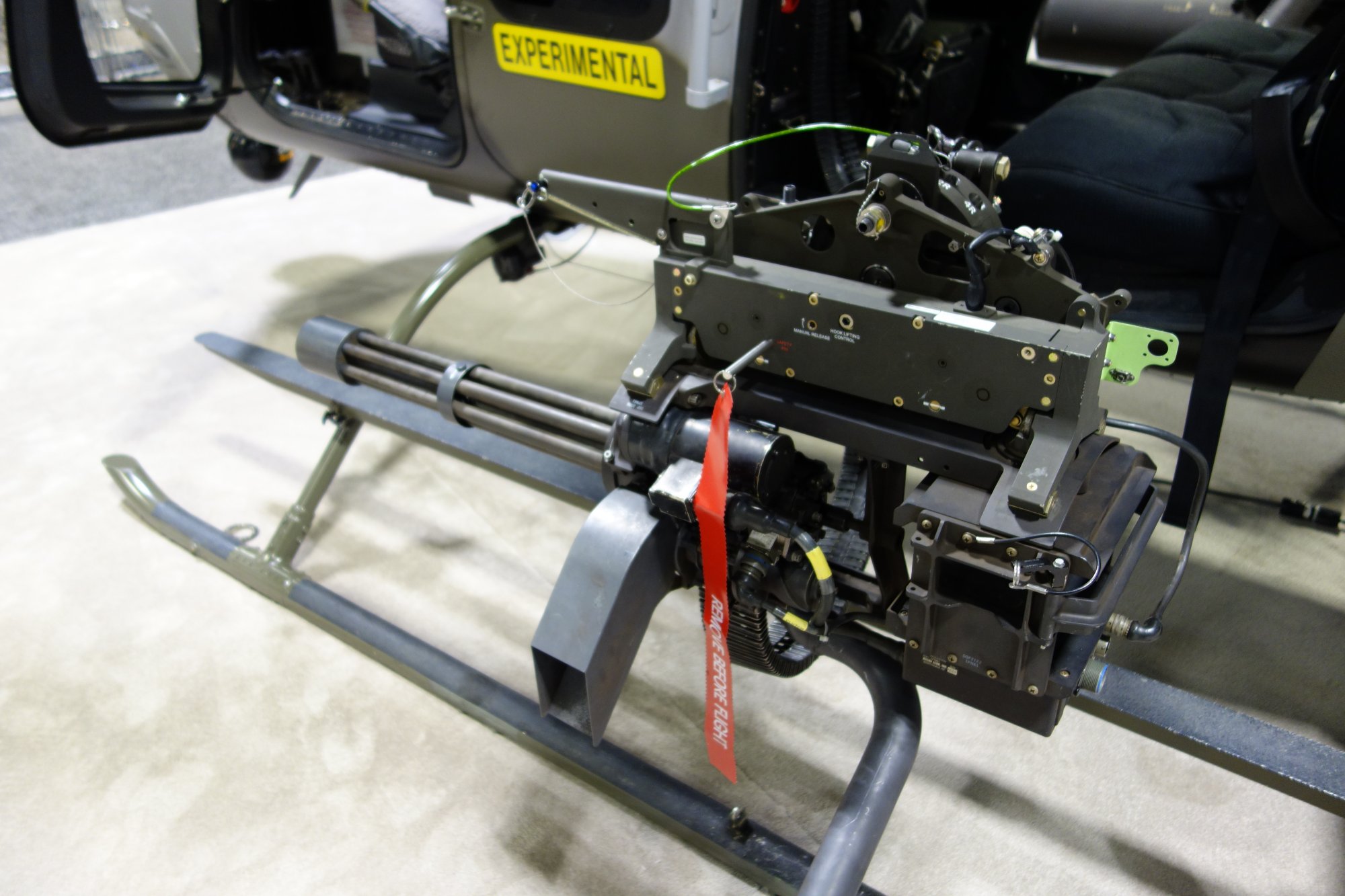

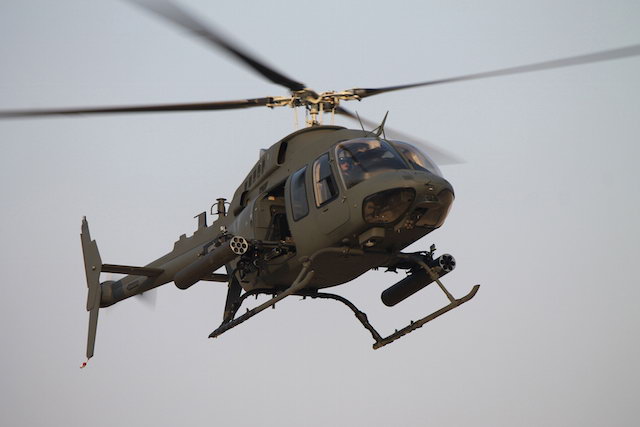

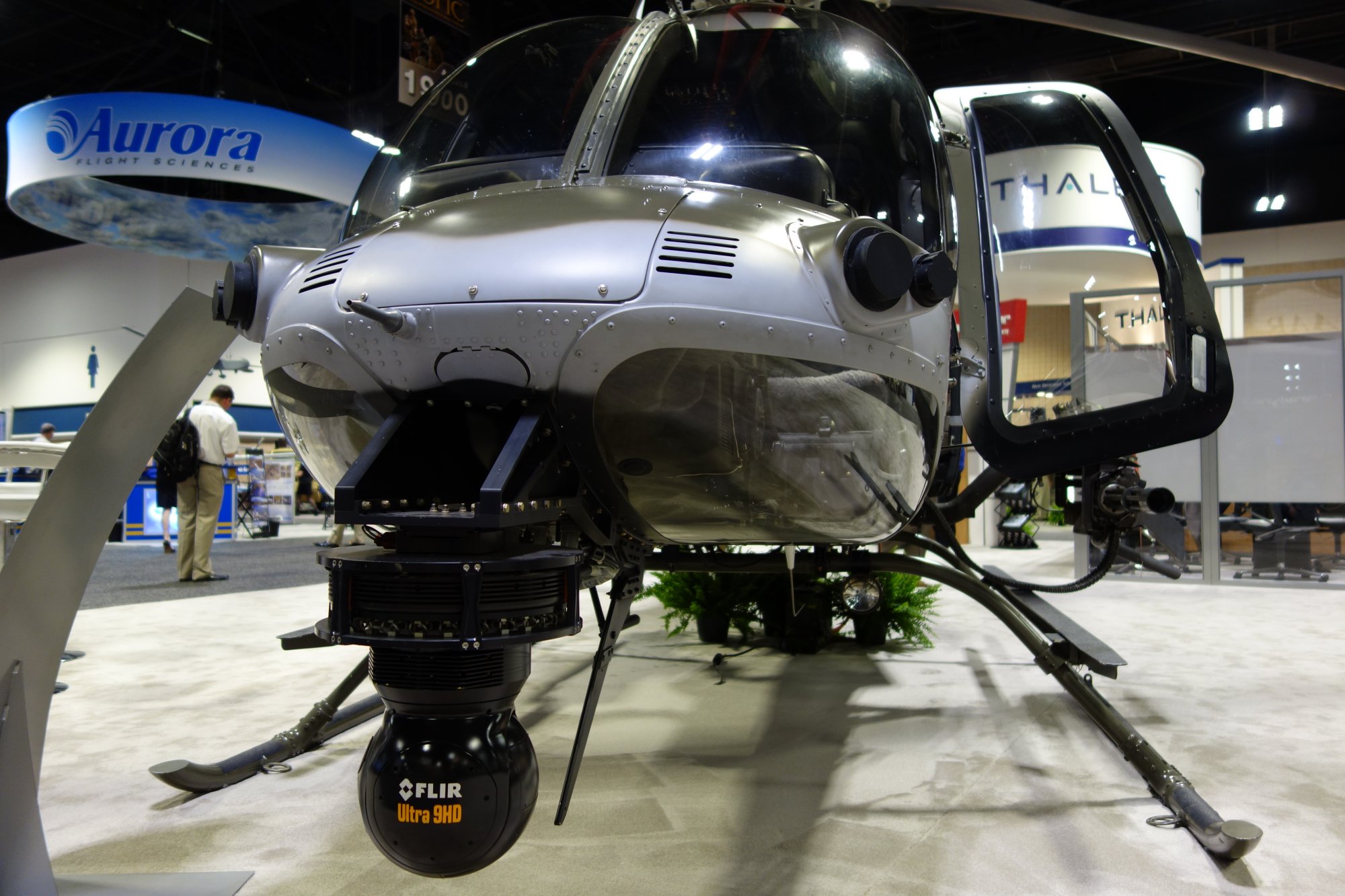

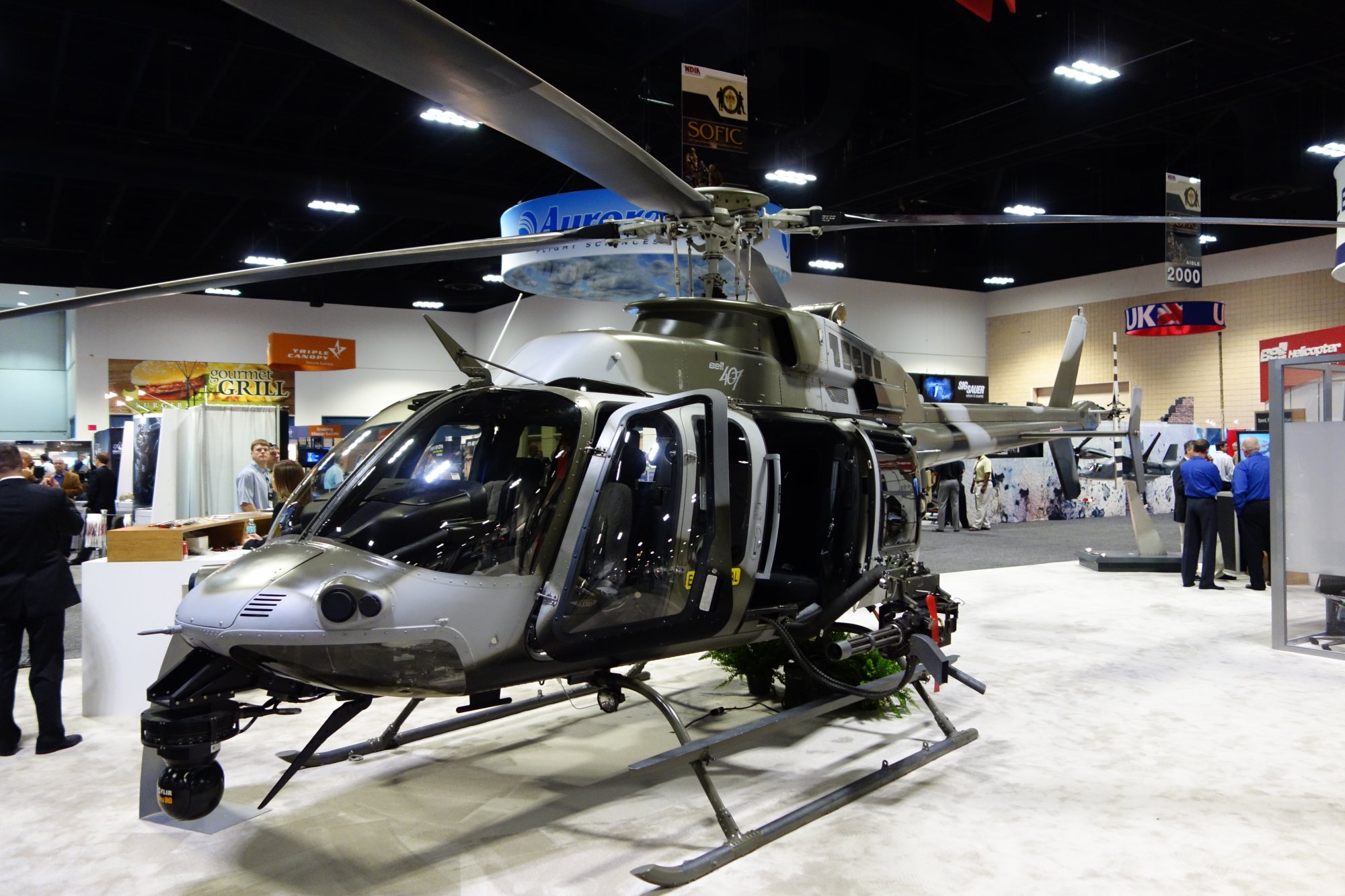

贝尔407AH上的M134


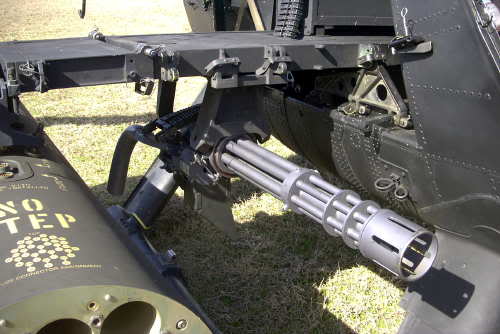

装在OH-58D左侧的M134

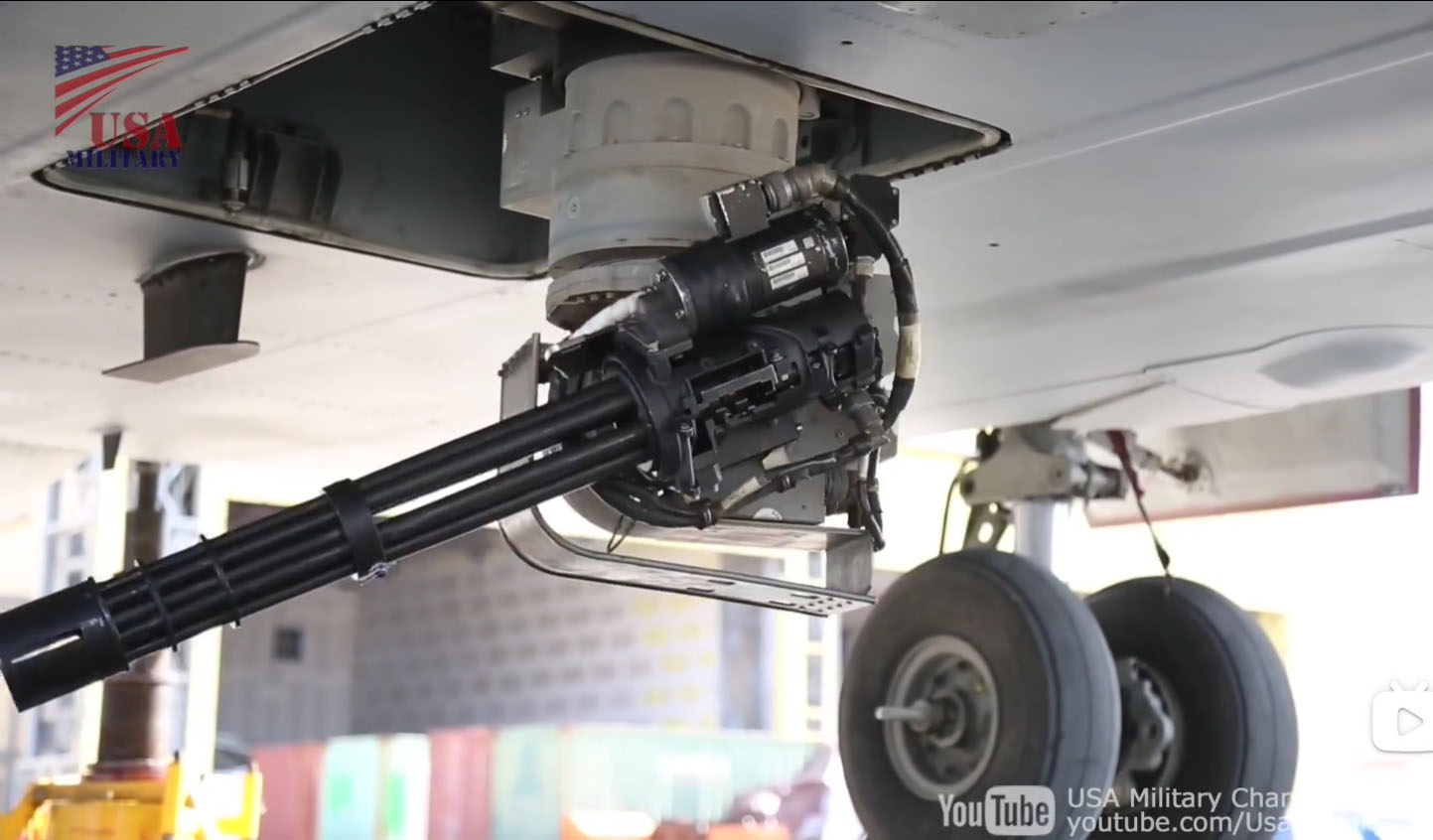

安装在MV-22机腹武装站上的M134D




美军以外的M134用户


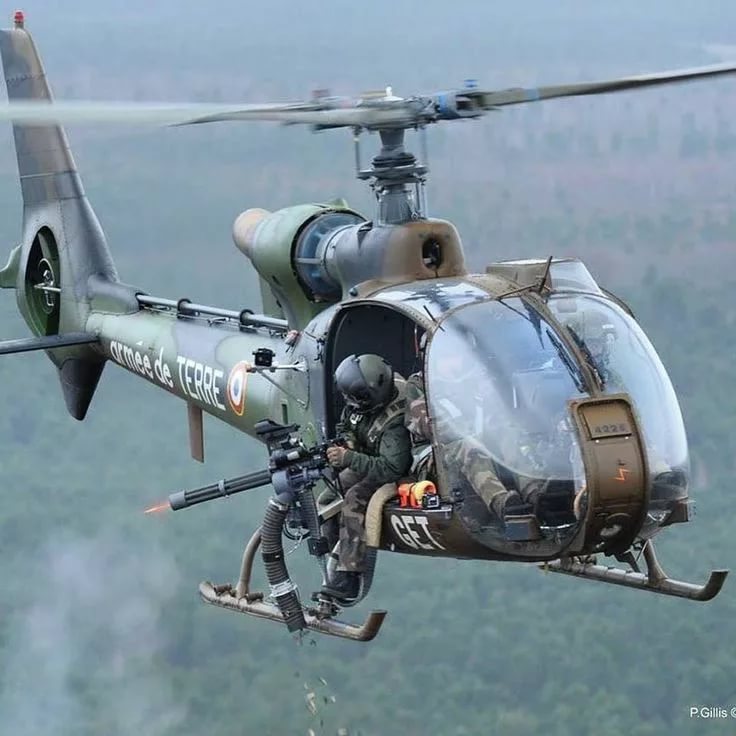

法军在小羚羊上安装的M134D

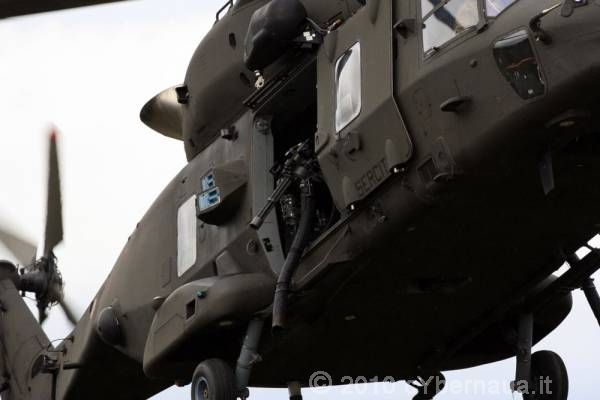

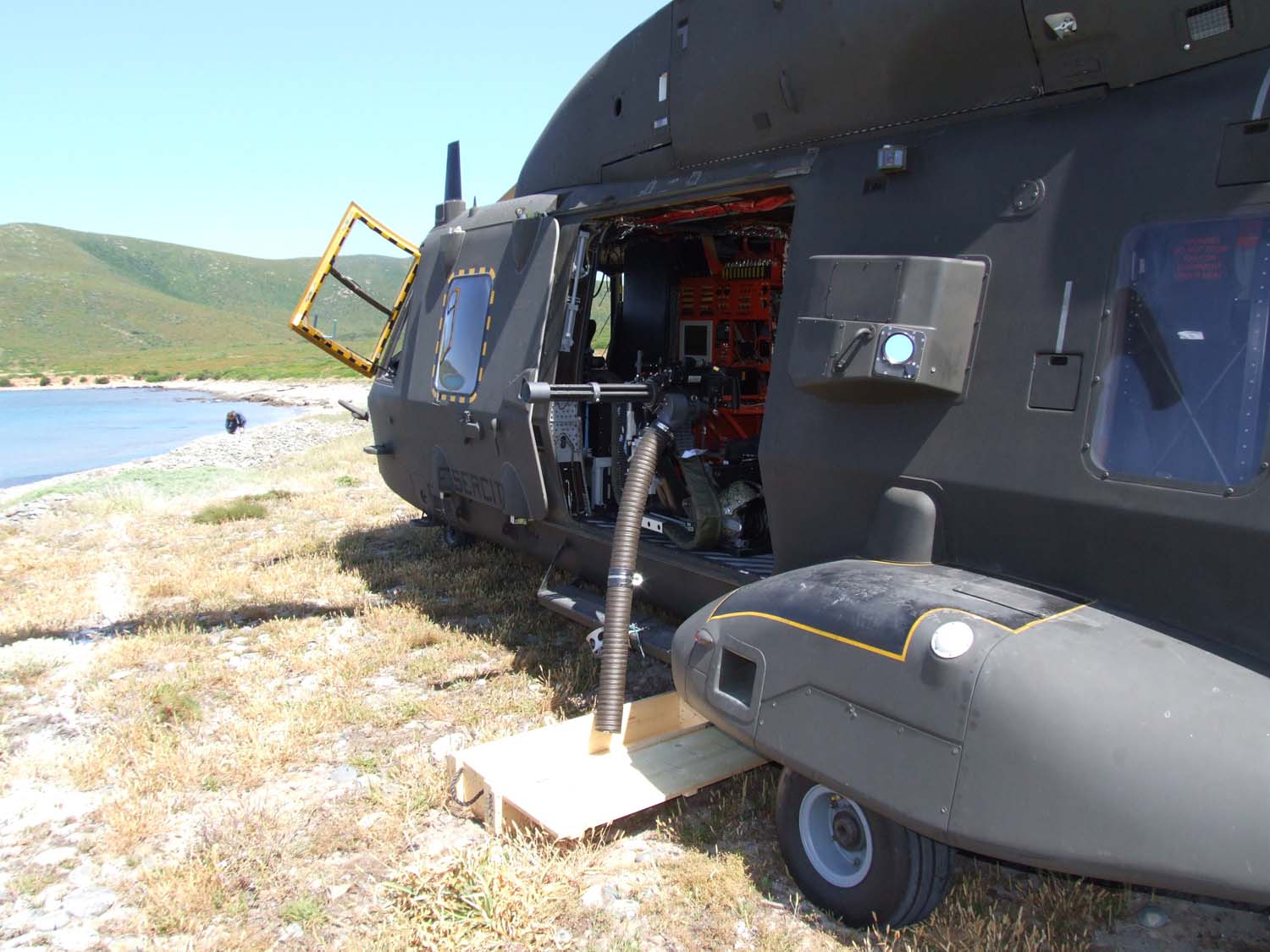

NH-90上的M134D

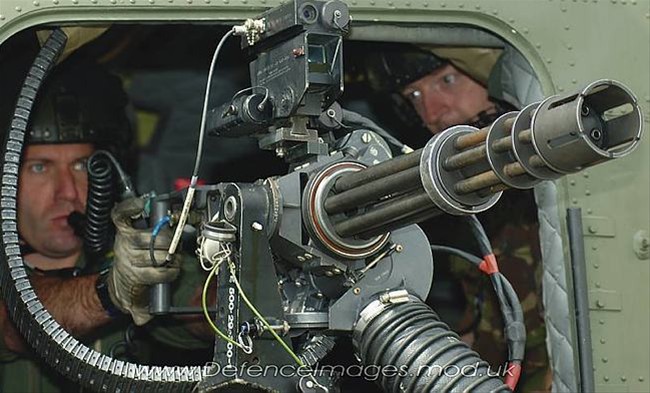

英军使用的M134

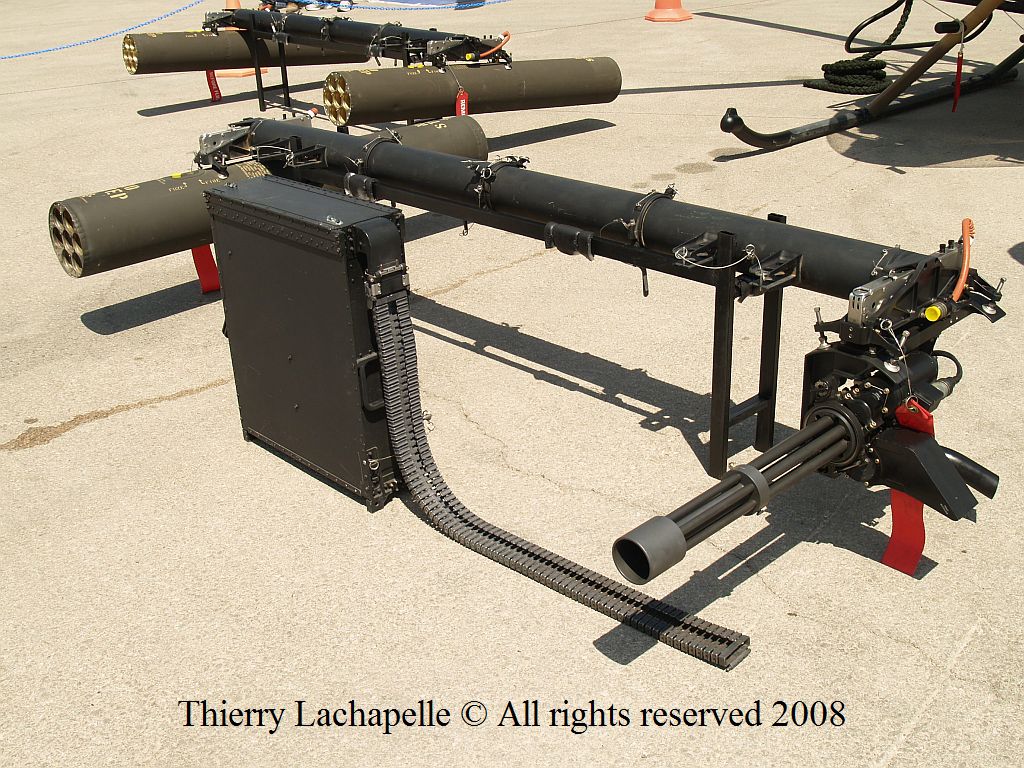

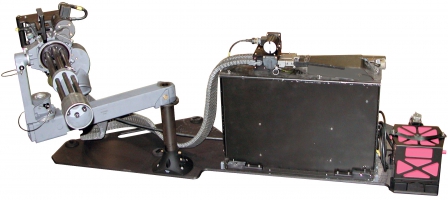

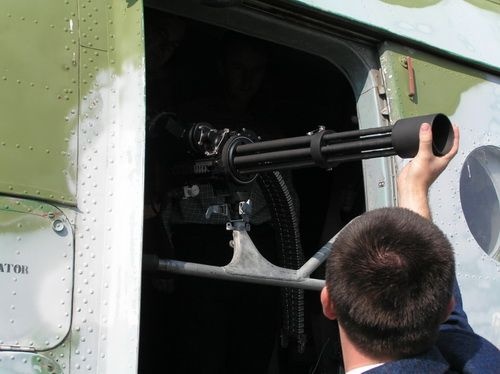

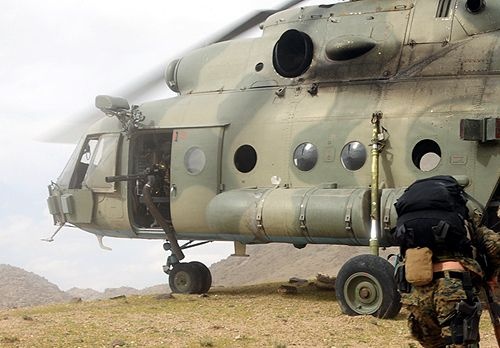

迪尼公司为米8、米17用户提供的M134D舱门机枪的安装座

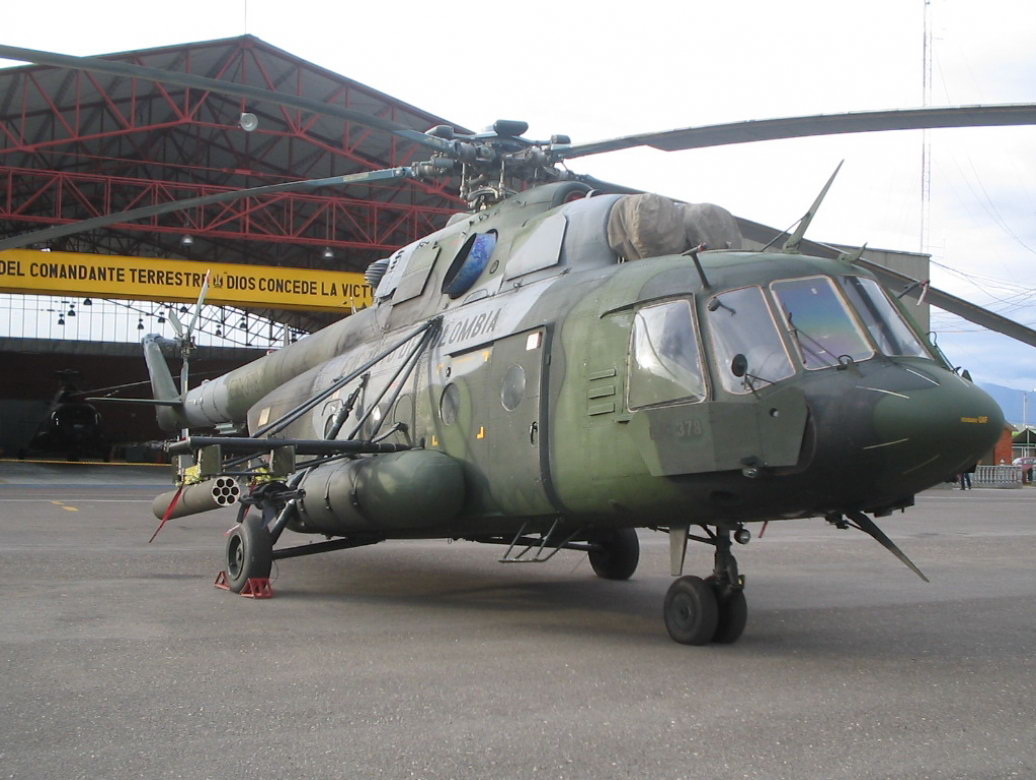

波兰陆军在米17上安装的M134D


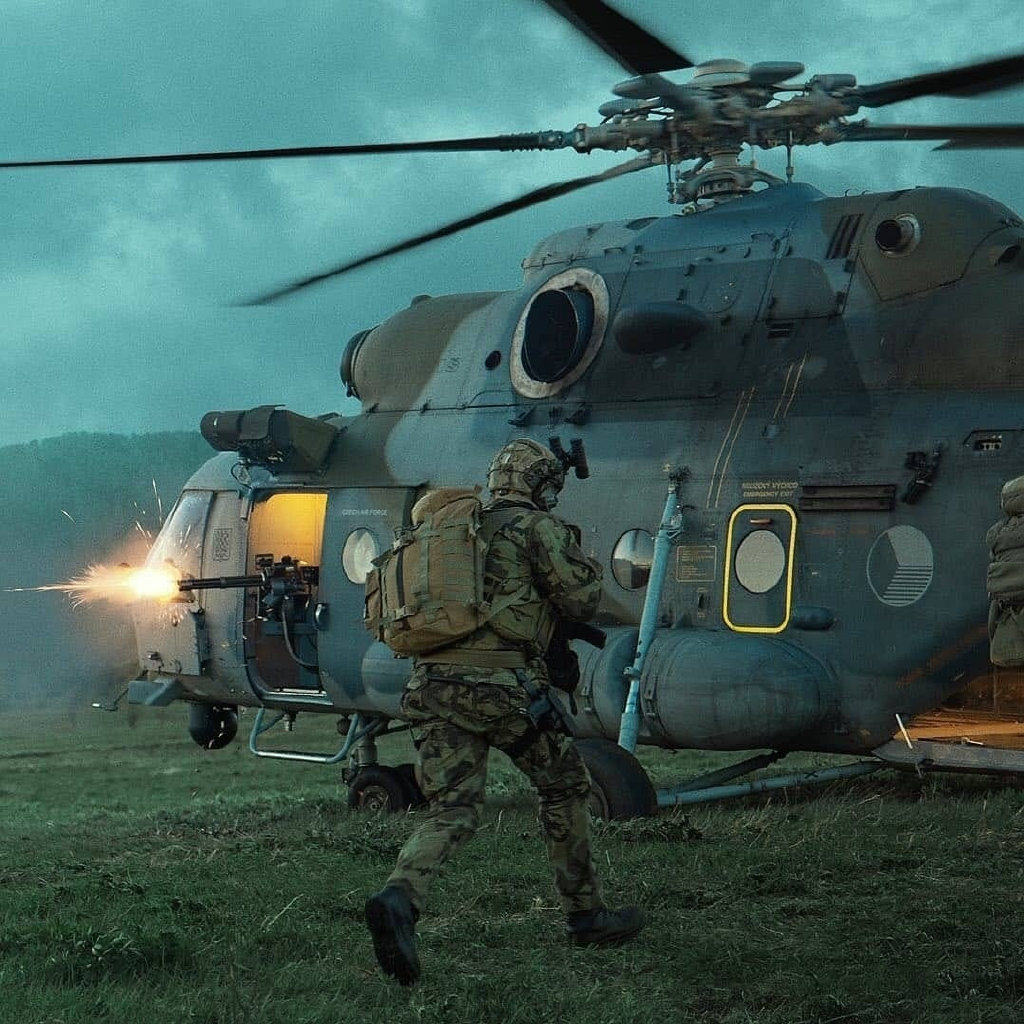

捷克军队在米17上安装的M134D

现代加特林"火神"简述M61GAU-4/A [XM130]M195M197GAU-7/AGAU-8/AGAU-13/AGAU-12/UGAU-22/AXM188XM301T250
M134 [GAU-2B/A]及其应用:固定翼飞机直升机舰艇地面民间XM196XM214GAU-6GAU-19/A [GECAL 50]

资料来源:Dillon Aero

     Vietnam War Flight Museum

     Global Security

     MILITARY.CZ

     DeGroat Tactical Armaments, LLC.

     Montys Miniguns

美国军用轻武器

创建2008-10-18 / 更新2023-07-31
