 →现代加特林—"火神"简述

XM214 Microgun机枪



: 5.56×45 mm NATO

M61GAU-4/A [XM130]M195M197GAU-7/AGAU-8/AGAU-13/AGAU-12/UGAU-22/AXM188XM301T250
M134 [GAU-2B/A]及其应用:固定翼飞机直升机舰艇地面民间XM196XM214GAU-6GAU-19/A [GECAL 50]

在美国陆军采用5.56mm枪弹后,通用电气公司便按比例缩小了M134 Minigun,从而研制出一种小口径转管机枪,命名为XM214 Microgun。如果Minigun适合译为“迷你炮”,那么Microgun就应该译为“微型炮”。

该枪采用6根5.56mm枪管,其最高射速可达到每分钟6,000发,但实际使用中只在400~4,000发/分之间供射手选择。该枪可装到车载或船载射架上,也可配用M122三脚架用作地面机枪,这种组合称为Six-Pak。

XM-214的结构和M134相似,但有如下一些改进:

1)增加了保险手柄(兼作输弹口盖卡柄),当置于“保险”位置时,枪无法射击;

2)分解过程简化,不用工具即可取出枪机;

3)供弹机上增加了离合器装置,一旦松开电击发按钮,离合器立即使供弹机齿轮停止转动;

4)增加抛壳链轮。

在Six-Pak系统上,采用镍-镉电池作为电源,每次充电后可发射3000发弹。控制箱(电源箱)中有固体印刷电路板,用以控制点射长度、射速和自动退出膛内枪弹。弹箱容弹量为500发,每组Six-Pak系统的弹箱轨座上固定有两个弹箱。当第一个弹箱的枪弹打完之后,枪上有自动预告装置,以便射手及时使用第二个弹箱供弹。

5.56mm无论作为空对地或地对空武器都太弱了——这是现代的加特林式机枪系统的主要用途。对于步兵来说,Microgun几乎没用,因为实在是太重了,结构太复杂,而它的最高射速对于步兵机枪来说也没多大用处,后坐力却很大(在全速射击时后坐力可达到110公斤),所以XM214或Six-Pak一直没有量产和装备部队。

枪身重 12.25 kg
枪身长 686 mm
初速 991 m/s
射速 400~4000 rpm

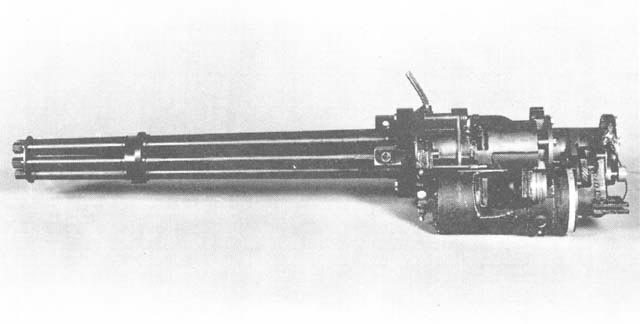

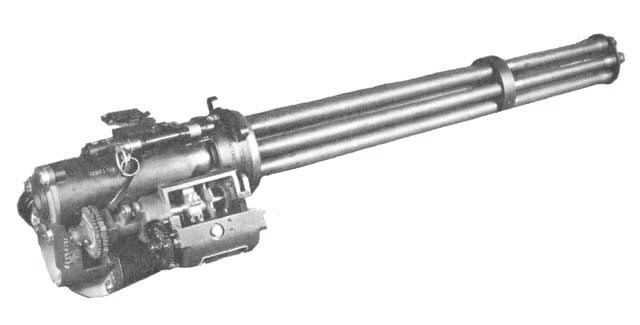

XM214枪身

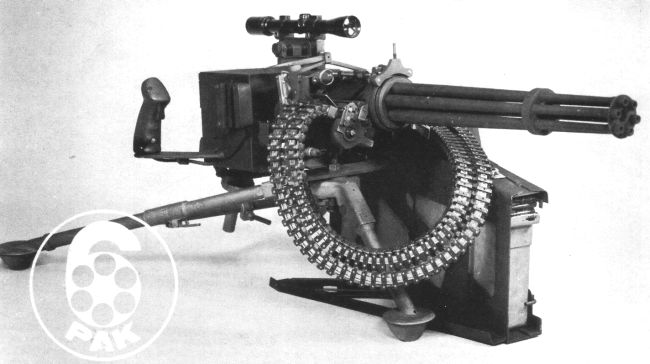

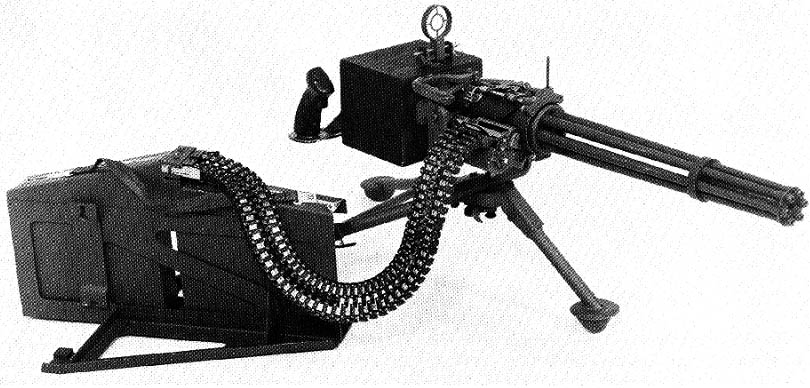

由一挺XM214、三脚架和两个500发弹箱组成的6-PAK武器系统,全重38.6kg

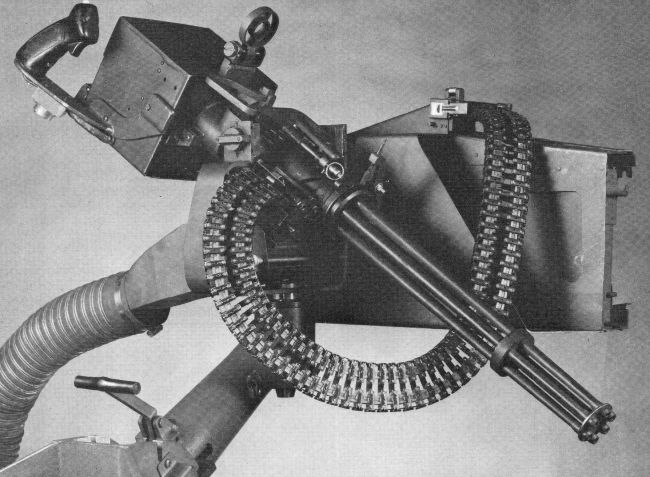

装在航空机枪架上的XM214

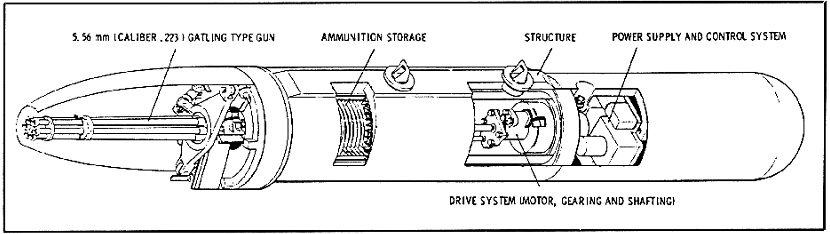

设计中的XM214机枪吊舱

现代加特林"火神"简述M61GAU-4/A [XM130]M195M197GAU-7/AGAU-8/AGAU-13/AGAU-12/UGAU-22/AXM188XM301T250
M134 [GAU-2B/A]及其应用:固定翼飞机直升机舰艇地面民间XM196XM214GAU-6GAU-19/A [GECAL 50]

资料来源:FAS.org

     MILITARY.CZ

     Modern Firearms & Ammunition

     《THE MACHINE GUN》Volume V(1987年版)
